ĐẠIHỌCKIẾNTRÚCTHÀNHPHỐHỒCHÍMINH KHOAKIẾNTRÚC BÀITIỂULUẬN VẬTLÝ KIẾN TRÚC GVHD:CôNguyễnHồngLoan SVTH:PhanKhươngChíTâm MSSV:18510101309 KT18/A5
NỘIDUNGPHÂNTÍCH 1.HiệntrạngCôngtrình 2.Phântíchkhíhậuđịaphương 3.PhântíchKiếnTrúctổnghợp 3.1.HìnhkhốiCôngtrình
3.7.Sựkếthợpthônggióáplựckhíđộngvàthônggióáp lựcnhiệt(Crossventilation&StackVentilation) 3.8.Hiệuquảthônggiólàmmáttrongtừngkhônggian phòng 3.9.Sắpxếpcáckhônggiantheoyêucầusửdụng PhântíchKiếnTrúctừngchứcnăng
3.3.HiệuquảcheNắngcủacáckếtcấuchenắng 3.4.Cáchnhiệtqualớpvỏ(tườngvàmái) 3.5.Thônggióquaáplựckhíđộng(CrossVentilation) 3.6.Thônggióáplựcnhiệt(StackVentilation)
4.
3.2.PhươnghướngCôngtrình
1. HIỆNTRẠNGCÔNGTRÌNH HỌAĐỒVỊTRÍ: + TênCôngtrình:VYANHHouse + Địachỉ:47/25,Đg TrầnQuốc Toản,Phường8,Quận3,TP. HCM + Diệntích:60m2 + Hướngnhà:TâyBắc + Thiếtkế:KhuônStudio + KTS:HuỳnhAnhTuấn, NgôQuangHậu Mặt tiền Vy Anh House | KHUÔN Studio Công trình Vy Anh House là công trình được bắt đầu với yêu cầu thiết kế của chủ nhà là tạo nên một không gian như một chỗ trở về và ẩn mình trong bộn bề của cuộc sống. Hệ lam igó uốn cong ở mặt tiền ngôi nhà với những khe hở an ninh vừa đủ và điểm

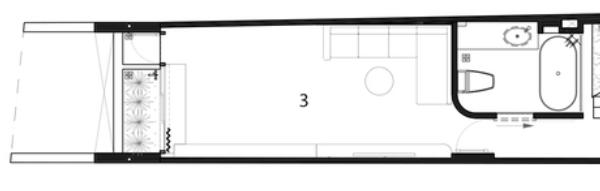

xuyết những viên gạch bông gió để che nắng là điểm nhấn chính cho căn nhà… MẶTBẰNGHIỆNTRẠNG

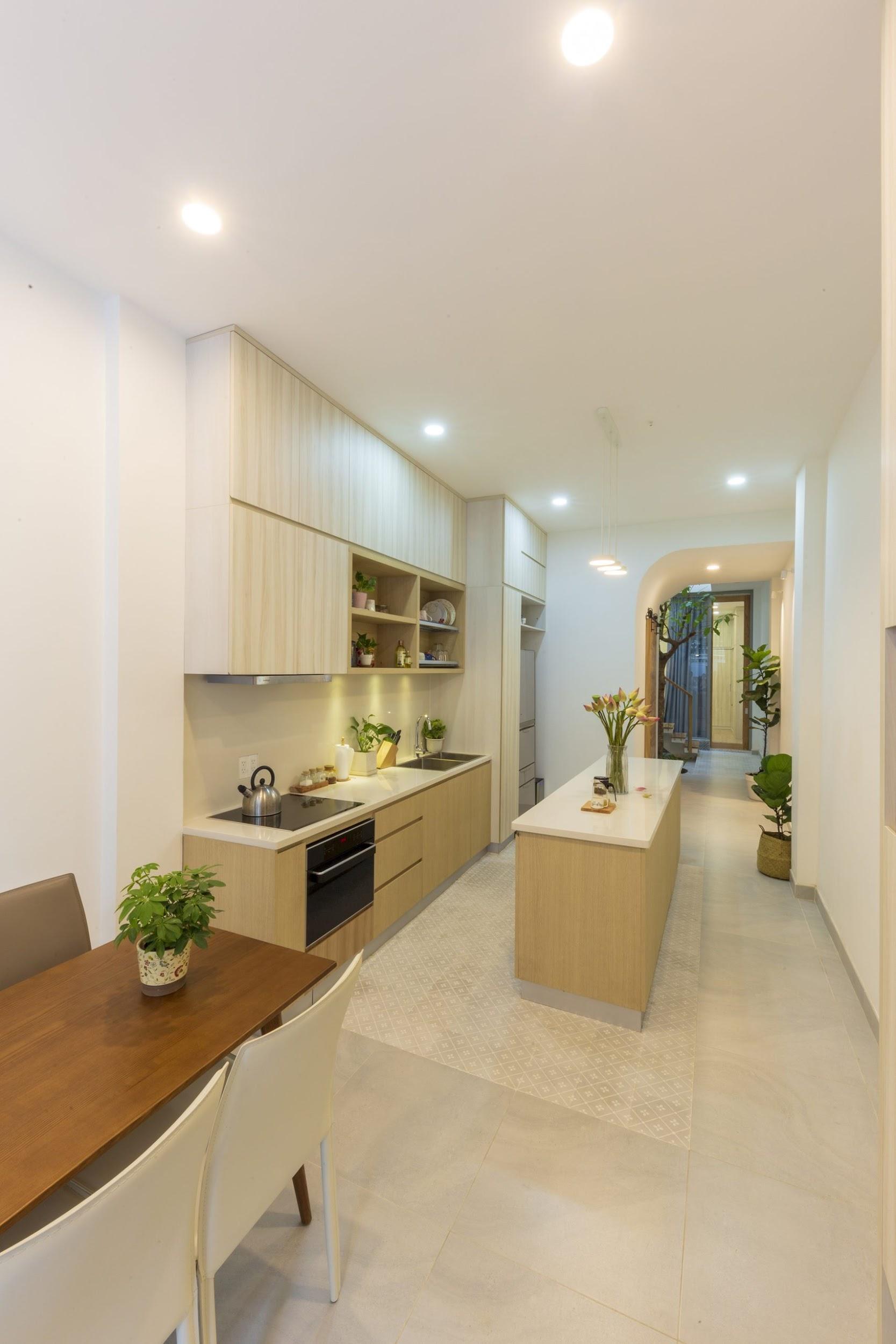

MỘTSỐVIEWNHÌNBÊNTRONGNHÀ Sân trong từ cửa chính bước vào Khu ăn và bếp( Trệt) Cầu thang và thông tầng
Phòng Giặt và sân phơi( Lầu 2) Phòng Tắm (Lầu 1)
BẢNGLIỆTKÊTỔNGHỢP CÁCKHÔNGGIANBÊNTRONGPHÒNG STT CHỨCNĂNG VỊTRÍ HƯỚNG* KÍCHTHƯỚC PHÒNG CỬASỔ 1 PHÒNGĂN +BẾP TRỆT TÂY-BẮC 28M2 KHÔNGCÓ, KHÔNGGIANMỞ 2 WC1 TRỆT TÂYNAM 6M2 1CỬASỔĐÔNG NAM 3 NGỦ MASTER TRỆT TÂY-BẮC 20M2 1CỬASỔLỚNTÂY BẮC 4 PHÒNG KHÁCH LẦU1 ĐÔNGNAM 22M2 KHÔNGCÓ, KHÔNGGIANMỞ 5 WC2 LẦU1 TÂYNAM 6M2 1CỬASỔLỚN ĐÔNGNAM 6 PHÒNG GIẢITRÍ LẦU1 TÂYBẮC 20M2 KHÔNGCÓ, KHÔNGGIANMỞ 7 PHÒNG NGỦCON LẦU2 ĐÔNGNAM 12M2 KHÔNGCÓ, KHÔNGGIANMỞ 8 PHÒNG GIẶT LẦU2 ĐÔNGNAM 15M2 CỬASỔKÍNH LỚN,TÂYBẮC 9 SÂNPHƠI LẦU2 ĐÔNG-NAM 17M2 KHÔNGCÓ, KHÔNGGIANMỞ *hướng cửa phòng tính theo hướng của cửa tiếp cận phòng
2. PHÂNTÍCHKHÍHẬUĐỊAPHƯƠNG Khíhậu.ThànhphốHồChíMinhnằmtrongvùngnhiệtđớigiómùacậnxíchđạo. CũngnhưcáctỉnhởNambộ,đặcđiểmchungcủakhíhậuthờitiếtTPHCMlànhiệtđộ caođềutrongnămvàcóhaimùamưa khôrõrànglàmtácđộngchiphốimôitrường cảnhquansâusắc -CôngtrìnhthuộckhíhậuTp.HồChíMinh. biểu đồ biểu kiến chuyển động mặt trời
Chịuảnhhưởngcủa2giómùachínhtâynamvàgiómùađôngbắc: gió tâynam đôngbắc thờigian tháng5-11 tháng12-4 đặcđiểm mátvàẩmnêngâyramùa mưa độẩmlớn.hanhkhô,có phầntạoranắngnóng, khôngtạorét Khíhậunhiệtđớigiómùa,có2mùamưa(t5-t11)vàmùakhô(t12-t4),nhiệtđộtrung bìnhlà27độ,lượngmưatrungbìnhkhoảng1.949mm,độẩmtrungbìnhtừ75-80%, =>yêucầuchínhchothiếtkếkiếntrúcứngvớiđiềukiệnkhíhậu.
nhóm mứcưutiên tiêuchíthiếtkế giảiphápkiếntrúc Nhiệt 1 Nhàtrongkhíhậunóngẩm sửdụngkếtcấutường“nhẹ” cókhảnăngđóngmởđược vàliênkếthànghiệnbên ngoài,đểchenắng,nângsàng sửdụngvậtliệubao checóhệsốU valua lớn,cókhảnăng thoátnhiệtnhanh, cóhiên,ovan,lamđể chebứcxạmặttrời, tạokhoảngkhông gianchuyểntiếpmát mẻchokhônggian nhà 2 côngtrìnhtựgiảmthiểuvề lượngnhiệt xâytườngdàynhiều lớpcónhiệttrởlớn đểhạnchếsựtruyền nhiệttừmôitrường bênngoài 3 cảithiệnvikhíhậuxung quanhngôinhà tạocáckhoảngsân trongnhà,trồngcây xanhđểgiảmcác bứcxạnhiệtmặttrời vàđiềuhòakhông khí 4 sửdụngcácbiệnphápđiều hòanhiệtnhântạo sửdụngcácthiếtbị điệnđiềuhòakhông khí thônggió 1 Mởhướngcôngtrìnhtheo hướnggiótốtđểtăngcường tínhthônggiótựnhiêntrong ngôinhà chọnhướngĐ N, vừatránhđượcbức xạmặttrờivừa thônggiótựnhiên làmmátCT 2 sửdụngcácbiệnphápphụ trợđểtạoratiệnnghisinh khíhậu cácthiếtbịđiệntạo gió,phunsương, hoagió
3. PHÂNTÍCHKIẾNTRÚCTỔNGHỢP 3.1.Hìnhkhốicôngtrình: 3.2.PhươnghướngCôngtrình vật cản công trình
HẠCHÍ(5:38-18:23)
THUPHÂN(5:48-17:56)
ĐÔNGCHÍ(6:12-17:42)
XUÂNPHÂN (6:0418:11)
3.3.Hiệuquảchenắngcủakếtcấuchenắng: ToànbộcôngtrìnhhướngTâyBắcsửdụngkếtcấubaochemặtđứngHoagió (louverTâyBắc) Louver Tây Bắc Đổ Bóng
hướng Đông nam hướng Tây Nam 3.4.Cáchnhiệtqualớpvỏ Đối tượng Nhiệt trở (m2 c/W) Hệ số truyền nhiệt Tường bao che Tường gạch có vữa 0.268 3.712 Cửa kính 0.221 4.528 Mái Mái bê tông 0.165 6.060 3.5.Thônggióáplựckhíđộng 3.6.Thônggióáplựckhínhiệt (hình 3.5) (hình 3.6)
3.8.hiệuquảthônggiólàmmáttừnggianphòng
3.7.Kếthợpthônggióáplựckhíđộngvàthônggióáplựckhínhiệt
3.9.Sựsắpxếpcáckhônggiantheoyêucầusửdụng STT Chức năng Yêu cầu Yêu cầu Cách nhiệt Yêu cầu Thông gió 1 Phòng ăn + bếp Thời gian hoạt động: 6 7h sáng; 11 12h; 16 17h chiều. - Thông thoáng, tận dụng ánh sáng tự nhiên và ánh sáng trắng (đặc thù không gian nhà bếp) Che nắng cho cửa sổ khi dung bữa trưa (11 12h trưa). Nhiệt lượng + mùi thức ăn gây khó thở -> Cần hệ thống thông gió (máy hút khói, khử mùi). 2 Phòng ngủ master Thời gian hoạt động: 17h 8h sáng hôm sau. - Phòng mát (nhận nguồn gió tự nhiên), thông thoáng. Nắng sớm trước 8h vào được phòng; nắng từ 11-14h trưa có tia cực tím không vào được phòng. Lớp vỏ cách nhiệt để phòng không bị nóng vào buổi trưa, thải nhiệt nhanh. Che nắng cho cửa sổ (phía Nam và phía Tây từ 11 14h trưa), Lấy nắng góc thấp. Sử dụng bóng đèn sáng dịu. Lắp đặt hệ thống thông gió bên trong và bên ngoài. 3 Phòng khách Thời gian hoạt động: 9-10h sáng; 13-17h chiều; 18h 21h tối. Lớp vỏ cách nhiệt, thải nhiệt tốt. Không gian rộng rãi, thoáng mát, thông với các không gian
Thông thoáng, không gian thoải mái, là nơi thư giãn của cả gia đình. Lối đi rộng rãi. Cần không gian gợi mở > Tận dụng ánh sáng tự nhiên càng nhiều càng tốt vào buổi sáng. Buổi tối dùng nguồn sáng điện tạo không khí ấm cúng, gần gũi (nhiều nguồn sáng ở nhiều vị trí khác nhau). khác trong căn nhà đồng thời cũng thông thoáng với bên ngoài. 4 Phòng giải trí Thời gian hoạt động: 19 21h tối. Không gian thoải mái, năng động, vui nhộn. Có nhiều không gian thú vịđể giải trí. Sử dụng ánh sáng đèn phù hợp với từng nhu cầu giải trí (ví dụ đèn trắng ở góc đọc sách). Cần không gian thoáng để o cảm giác thư giãn, giải trí nhấ Phòng thờ Thời gian hoạt động: buổi sáng
t. 5
khi lau chùi bàn thờ. Cung kính. - Phòng thờ kiêng bị nắng và gió chiếu vào quá mạnh mẽ > Che chắn cửa sổ. Sử dụng ánh sáng vàng -> Ấm cúng. Không đặt bàn thờ vào vị trí hướng Đông Bắc và Tây Nam. Không nên lắp cửa kính. Không gian thờ vừa kín đáo nhưng cũng phải thông thoáng.
tạ
4.PHÂNTÍCHKIẾNTRÚCTỪNGCHỨCNĂNG PHÒNGKHÁCH: ƯUĐIỂM NHƯỢCĐIỂM Khônggianmở,thôngthoáng Ánhsángtốt,nhậnđượcánhsángtự nhiên Trồngcâytrướcphòngkhách,đầugió sẽdễcóbọ,côntrùng Vìnhậnánhsángtrựctiếptừthiên nhiênnênrấtNóng GIẢIPHÁPCẢITẠO Trồngcácloạicâycómùithơmvàxuađuổicôntrùng(lavender,sảtây,…) Phòngkháchnênlùivào,giữacâyxanhvàkhônggiancầnngăncáchmộtlớplam(hoa gió)đểcảnbọ,dẫngiótựnhiên -Thêmlớpkínhcảnnhiệt
