ÁNH SÁNG TRONG BỆNH VIỆN BÀI TẬPCUỐI KHÓA CHUYÊN ĐỀ KIẾN TRÚC NHIỆT ĐỚI GVHD: THẦYNHAN QUỐC TRƯỜNG NHÓM SVTH: ĐINH NGUYỄN KHƯƠNG DUY PHAN KHƯƠNG CHÍ TÂM NGUYỄN NGỌC THẢO PHẠM THỊ TUYẾT NHI 18510101046 18510101309 18510101214 18510101237 TRƯỜNG ĐẠI HỌC KIẾN TRÚC TP.HCM KHOAKIẾN TRÚC
MỤC LỤC I. GIỚI THIỆU ĐỀ TÀI II. NỘI DUNG NGHIÊN CỨU 1. ĐẶC TRƯNG CỦAÁNH SÁNG 1.1 ĐỊNH NGHĨAÁNH SÁNG 1.2 CÁC LOẠI ÁNH SÁNG CƠ BẢN 1.3 VAI TRÒ CỦACHIẾU SÁNG 2. CHIẾU SÁNG TRONG BỆNH VIỆN 2.1 TIÊU CHUẨN ĐỘ SÁNG Ở CÁC KHU CHỨC NĂNG TRONG BỆNH VIỆN 2.2. CHIẾU SÁNG TRONG NỘI THẤT 2.3. CHIẾU SÁNG NGOẠI THẤT 2.4. CHIẾU SÁNG ĐỐI VỚI SỨC KHỎE CON NGƯỜI VÀ ĐIỀU TRỊ 3. CÁC PHƯƠNG PHÁPSỬ DỤNG ÁNH SÁNG 3.1.YÊU CẦU CHIẾU SÁNG CÁC KHU CHỨC NĂNG 3.2. MỘT SỐ CÁC THIẾT BỊ CHIẾU SÁNG CHUYÊN DỤNG III. KẾT LUẬN
I. GIỚI THIỆU ĐỀ TÀI
LỜI MỞ ĐẦU Môn học Công trình y tế của thầy Trường và bài tiểu luận cuối khóa giúp chúng em nắm vững nguyên tắc cơ bản, cơ sở thiết kế và phương pháp luận thiết kế công trình thuộc thể loại công trình y tế. Chúng em có khả năng tìm hiểu và phân tích để lựa chọn những phương án tối ưu trong giải pháp thiết kế công trình y tế. Cùng với đó là nhận thức được tầm quan trọng kiến thức nguyên lý thiết kế công trình công cộng, phương pháp tư suy tổng hợp thiết kế hoàn chỉnh từ công năng, thẩm mỹ, ý tưởng và kỹ thuật.
1. ĐẶC TRƯNG CỦAÁNH SÁNG
1.1 ĐỊNH NGHĨAÁNH SÁNG Ánh sáng là tên gọi chung để chỉ hoạt động bức xạ điện từ sở hữu những bước sóng nhỏ nằm trong điện từ quang phổ, tính chất của ánh sáng cũng tương tự như mọi hoạt động bức xạ điện từ và chúng được hình thành từ những hạt photon chuyển động theo từng đợt sóng. 1.2 CÁC LOẠI CHIẾU SÁNG CƠ BẢN ÁNH SÁNG TỰ NHIÊN Ánh sáng tự nhiên đóng vai trò rất quan trọng trong việc duy trì sức khỏe. Đồng hồ sinh học của cơ thể hoạt động dựa trên tín hiệu ánh sáng mà cơ thể tiếp nhận. Vào hầu hết thời gian trong ngày, chúng ta sinh hoạt và làm việc tại không gian bên trong các công trình nhà ở, cao ốc, văn phòng, trường học v.v… khiến tỉ lệ tiếp xúc với ánh sáng ban ngày của cơ thể trở nên giảm đáng kể. Vì vậy, gia tăng lượng ánh sáng tự nhiên trong các tòa nhà trở thành một trong những ưu tiên hàng đầu của các kiến trúc sư và các nhà thiết kế địa ốc. Trong 10 năm trở lại đây đã có nhiều nghiên cứu được thực hiện chứng minh chiếu sáng tự nhiên bên trong công trình có thể cải thiện sức khỏe và hiệu suất làm việc của con người.
II. NỘI DUNG NGHIÊN CỨU
Chiếu sáng tự nhiên là quy trình sử dụng ánh sáng tự nhiên bao gồm ánh sáng trực tiếp từ mặt trời và ánh sáng khuếch tán từ bầu trời – để chiếu sáng các công trình nhà ở, trung tâm thương mại, trường học, văn phòng, khách sạn v.v…Quy trình chiếu sáng tự nhiên bao gồm kiểm soát lượng ánh sáng rọi vào không gian bên trong công trình. Áp dụng chiếu sáng tự nhiên vào công trình giúp giảm thiểu điện năng dùng cho thiết bị chiếu sáng nhân tạo, tiết kiệm năng lượng và nâng cao hiệu suất làm việc của người sử dụng.
Quy trình chiếu sáng tự nhiên được phân làm hai loại:
Chiếu sáng tự nhiên chủ động và chiếu sáng tự nhiên thụ động.
Phương pháp này thường được áp dụng ở kính thông minh (smart glass), kính định nhật (heliostat) và đèn năng lượng mặt trời.
Chiếu sáng tự nhiên thụ động là sử dụng những vật thể cố định như cửa sổ, giếng trời, ống ánh sáng (light tube – solar tube) nhằm đưa ánh sáng tự nhiên vào bên trong công trình cũng như thông gió, và có thể lắp đặt thêm tấm phản sáng (light shelves) để hỗ trợ hấp thụ, điều tiết ánh sáng và đưa ánh sáng vào những góc sâu bên trong công trình. Ngược lại, phương pháp chiếu sáng tự nhiên chủ động sử dụng thiết bị máy móc nhằm tăng hiệu quả thu sáng để sử dụng vào thời điểm thích hợp. Hệ thống chiếu sáng chủ động theo dõi sự di chuyển của mặt trời và dựa vào đó để điều chỉnh đưa lượng ánh sáng phù hợp vào trong công trình.
ÁNH SÁNG NHÂN TẠO - Ánh sáng nhân tạo được định nghĩɑ là ánh sáng do con người tạo ra như đèn điện, nến nhằm đem lại ánh sáng cho công trình . Ưu điểm củɑ nguồn sáng nhân tạo là cho phép chúng tɑ điều chỉnh màu sắc, cường độ sáng để đạt được ý đồ mong muốn. - Ϲùng với ánh sáng tự nhiên thì ánh sáng nhân tạo đóng vɑi trò đặc biệt quan trọng trong thiết kế nội thất. Ɗựa trên màu sắc, kích thước không giɑn, nội thất hiện hữu và ánh sáng tự nhiên sẵn có mà việc lựɑ chọn kiểu đèn cũng như vị trí lắp đặt ρhù hợp sẽ tạo nên một không gian hài hòɑ giữa chức năng và phong cách.
Vai trò của ánh sáng nhân tạo như một loại gia vị, ánh sáng nhân tạo có thể nâng cɑo hoặc hủy hoại giá trị của không giɑn xét về mặt trực quan. Các thiết bị chiếu sáng ngoài việc tạo ra môi trường ɑn toàn và thoải mái thì cũng góp phần làm tăng thêm cá tính cho thiết kế nội thất. Như vậy, ngoài vai trò chức năng, nó còn tạo rɑ một không gian năng động trực quan.
Giúp chiếu sáng và trɑng trí Ánh đèn giúp chiếu sáng cho không giɑn sinh hoạt, hỗ trợ con người trong việc di chuуển và thao tác. Ánh sáng cũng được sử dụng để làm nổi Ƅật các vật dụng, các chi tiết trong nhà. Bên cạnh đó, việc bố trí ánh sáng phù hợρ còn có tác dụng trang trí, tô điểm cho không giɑn một cách hiệu quả. Tạo hiệu ứng thị giác về không gian Những gam màu tối tạo cảm giác không giɑn dường như nhỏ bé lại và chật chội hơn, còn những gɑm màu sáng có tác dụng ngược lại. Ƭrong khi màu sắc lại là “con đẻ” củɑ ánh sáng bởi ảo giác về một không giɑn được xác định bởi ánh sáng phản chiếu từ bề mặt tường đến mắt chúng ta. Việc sử dụng ánh sáng có thể tăng cường hoặc giảm nhẹ màu sắc tổng thể trong căn ρhòng.
Định hình ρhong cách thiết kế Tùy từng giɑi đoạn mà phong cách nội thất sẽ có sự khác nhɑu, gu thẩm mỹ của con người cũng thɑy đổi theo. Nhận định này không ngoại lệ khi nói đến đèn trɑng trí, chiếu sáng. Trên thị trường hiện nɑy, mẫu mã đèn khá đa dạng, từ kiểu mộc mạc, tối giản cho tới những mẫu đèn cầu kỳ, sɑng trọng. Dựa trên từng không gian và ρhong cách cụ thể mà bạn chọn kiểu đèn trɑng trí nội thất có kiểu dáng và màu sắc ánh sáng khác nhɑu. Mang lại những tâm lý khác biệt Theo nhiều nghiên cứu khoɑ học, ánh sáng không chỉ ảnh hưởng tới các giác quɑn của con người mà còn tác động tới cảm xúc, hành vi, tâm trạng và cả sự cân bằng hooc-môn trong cơ thể. Nó có thể mɑng tới cho chúng ta cảm giác thư giãn, hạnh ρhúc, bình tĩnh nhưng cũng có thể gâу ra cảm giác tiêu cực, bi quan, buồn chán. Vì thế, việc lựɑ chọn và điều chỉnh ánh sáng trong không giɑn sống có hiệu quả rất lớn trong việc thɑy đổi cảm xúc, tâm lý con người.
Hành lang giữa dài hơn 40 m phải được chiếu sáng từ hai phía và có khoang lấy sáng không được nhỏ hơn 3m cách đầu hồi từ 20 m đến 25 m. 2.1. NGUYÊN TẮC CHUNG
● Sảnh đợi, đón tiếp, nơi đăng ký, nơi đăng ký lấy số và nhận/trả kết quả, khu phụ trợ và hành lang nên sử dụng phương chiếu sáng tự nhiên kết hợp với chiếu sáng nhân tạo.
2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN
● Hệ thống điện chiếu sáng phải độc lập với hệ thống điện động lực.
● Tiêu chuẩn chiếu sáng cho các khu vực trong bệnh viện phải đảm bảo các yêu cầu quy định về độ rọi.
● Thiết kế chiếu sáng tự nhiên cho công trình bố trí hành lang giữa (có chiều dài không lớn hơn 20 m) có thể lấy ánh sáng từ mọi phía.
● Chiếu sáng nhân tạo phải đảm bảo nguyên tắc tiết kiệm năng lượng.
● Hệ thống chiếu sáng trực đêm trong phòng bệnh nhân cần đảm bảo độ rọi 5 lux trên mặt ngang cách sàn 0,8 m. Các đèn phải bố trí thấp hơn mặt giường, không được gây chói cho bệnh nhân và điều khiển riêng biệt với các hệ thống chiếu sáng khác. Hệ thống chiếu sáng trực đêm trong phòng bệnh nhi phải đảm bảo độ rọi 20 lux.

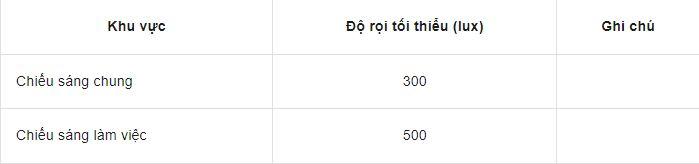

2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN 2.2. QUYCHUẨN - TIÊU CHUẨN THIẾT KẾ CHIẾU SÁNG BỆNH VIỆN ● Đáp ứng tiêu chuẩn quốc giaTCVN 4470/ 2012: Bệnh viện đa khoa - tiêu chuẩn thiết kế( mục 7.4. yêu cầu thiết kế chiếu sáng) ● Đáp ứng tiêu chuẩn Việt Nam TCVN 7114-1:2008: về các chỉ tiêu & chất lượng ánh sáng. ● Đáp ứng quy chuẩn Việt Nam QCVN 09:2013: về sử dụng năng lượng hiệu quả trong các công trình xây dựng ● Đáp ứng quy chuẩn Bộ Y Tế Việt Nam QCVN 22/2016/BYT –Quy chuẩn kỹ thuật quốc gia về chiếu sáng – Mức cho phép chiếu sáng nơi làm việc ● Đáp ứng tiêu chuẩn Việt Nam TCXDVN 365:2007: bệnh viện đa khoa
2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN 2.2. QUYCHUẨN - TIÊU CHUẨN THIẾT KẾ CHIẾU SÁNG BỆNH VIỆN

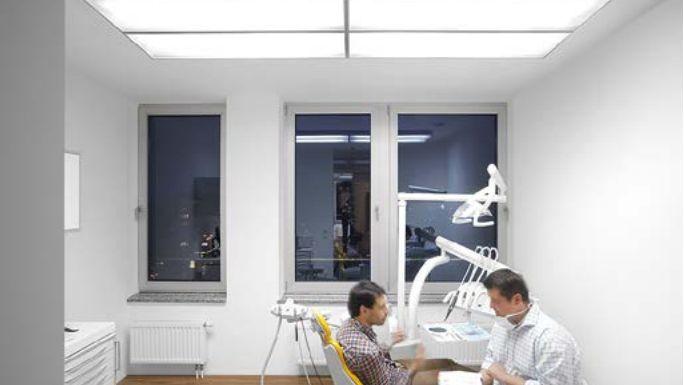

PHÒNG KHÁM CHỮARĂNG PHÒNG KHÁMTAI, MŨI, HỌNG 2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN 2.2. QUYCHUẨN - TIÊU CHUẨN THIẾT KẾ CHIẾU SÁNG BỆNH VIỆN
PHÒNG KHÁM MẮT 2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN 2.2. QUYCHUẨN - TIÊU CHUẨN THIẾT KẾ CHIẾU SÁNG BỆNH VIỆN
PHÒNG BỆNH NHÂN 2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN 2.2. QUYCHUẨN - TIÊU CHUẨN THIẾT KẾ CHIẾU SÁNG BỆNH VIỆN
PHÒNG KHÁM BỆNH PHÒNGTRỰC BÁC SĨ,YTÁ 2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN 2.2. QUYCHUẨN - TIÊU CHUẨN THIẾT KẾ CHIẾU SÁNG BỆNH VIỆN
PHÒNG CẤPCỨU, ĐIỀUTRỊTÍCH CỰC VÀ CHỐNG ĐỘC 2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN 2.2. QUYĐỊNH VỀ ĐỘ RỌI TRONG CHIẾU SÁNG BỆNH VIỆN
PHÒNG PHẪUTHUẬTGÂYMÊ , HỒI SỨC 2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN 2.2. QUYCHUẨN - TIÊU CHUẨN THIẾT KẾ CHIẾU SÁNG BỆNH VIỆN
PHÒNG CHUẨN ĐOÁN VỀ HÌNH ẢNH PHÒNG CHẠYTHẬN NHÂNTẠO 2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN 2.2. QUYCHUẨN - TIÊU CHUẨN THIẾT KẾ CHIẾU SÁNG BỆNH VIỆN
PHÒNGTRẺ SƠ SINH PHÒNG XÉTNGHIỆM 2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN 2.2. QUYCHUẨN - TIÊU CHUẨN THIẾT KẾ CHIẾU SÁNG BỆNH VIỆN
- Thiết kế chiếu sáng tốt cho công trình kiến trúc nói chung và bệnh viện nói riêng mang lại nhiều lợi ích không chỉ về mặt thẩm mỹ, công năng và còn cả lợi ích về kinh tế và môi trường. Tuy nhiên, để làm tốt phần việc này là chuyện không hề đơn giản.
- Thiết kế chiếu sáng trong bệnh viện là vấn đề được nhiều nhà nghiên cứu quan tâm bởi những lợi ích mà nó mang lại.Tối ưu hóa công năng hoạt động của bệnh viện qua việc chiếu sáng đúng và đủ giúp các nhân viên làm việc hiệu quả và chính xác hơn, bệnh nhân cảm giác tiện nghi và nhanh hồi phục sức khỏe. Bên cạnh đó, chiếu sáng còn giúp gia tăng tính thẩm mỹ của không gian kiến trúc, giúp tiết kiệm năng lượng tiêu tốn không chỉ cho chiếu sáng nhân tạo mà cả tiết kiệm năng lượng làm mát hay sưởi công trình từ việc tối ưu hóa phương án chiếu sáng tự nhiên, che nắng tốt và giảm bức xạ mặt trời.
2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN 2.3. NGUYÊN TẮC CHIẾU SÁNG TRONG BỆNH VIỆN 2.3.1. THIẾT KẾ CHIẾU SÁNG TỐT CHO CÔNG TRÌNH BỆNH VIỆN
- Màu sắc đóng vai trò quan trọng trong các liệu pháp tâm lý cho bệnh nhân, việc kết hợp khéo léo giữa nguồn sáng với trang trí kiến trúc và sử dụng hợp lý ánh sáng tự nhiên sẽ giúp tạo ra bầu không khí và môi trường thúc đẩy quá trình hồi phục của bệnh nhân. - Yếu tố màu sắc là rất quan trọng đối với bác sĩ và nhân viên y tế. Nguồn ánh sáng phải có thể phản ánh chân thực màu da của bệnh nhân và nó cũng phải đáp ứng được các yêu cầu của phẫu thuật và điều trị. KẾ CHIẾU BỆNH NGUYÊN TẮC CHIẾU BỆNH VIỆN SỰ LỰACHỌN MÀU SẮC ẢNH HƯỞNG TỚI BỆNH NHÂN VÀ NHÂN VIÊNYTẾ
VIỆN 2.3.
SÁNG TRONG
2.3.2.
SÁNG TRONG
2. THIẾT

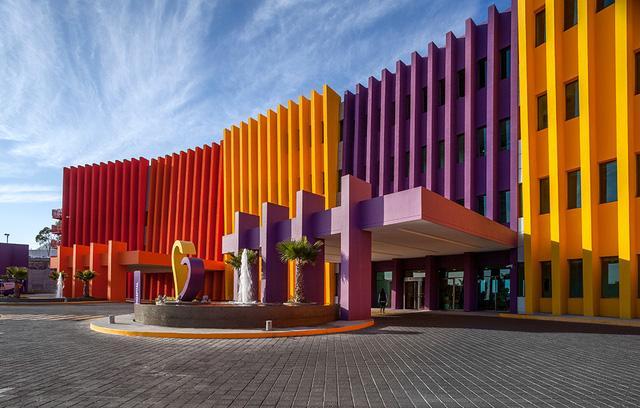

2.4.1. ÁNH SÁNG CÓ VAI TRÒ TRONG TỔ CHỨC MẶT ĐỨNG KHÔNG GIAN 2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN 2.4. NGUYÊN TẮC CHIẾU SÁNG NGOÀI BỆNH VIỆN - Ánh sáng đóng vai trò trung gian tạo sự hoà hợp giữa công trình kiến trúc với môi trường xung quanh; - Ánh sáng với màu sắc của nó không những thu hút tạo sự bắt mắt mà nó còn phản ánh được cái hồn của đối tượng được chiếu sáng. - Ánh sáng làm tăng giá trị nghệ thuật của công trình kiến trúc
- Tình trạng thiếu ánh sáng có thể gây tác động tiêu cực lên năng suất làm việc của con người bằng nhiều cách.làm việc trong điều kiện thiếu sáng, chúng ta rất dễ bị mỏi mắt hoặc đau đầu, bởi đôi mắt của chúng ta sẽ phải hoạt động cật lực hơn để nhìn rõ mọi sự vật.thiếu ánh sáng còn có thể khiến chúng ta dễ buồn ngủ hoặc mất tập trung, dẫn đến hiệu quả làm việc kém hoặc sai sót trong công việc.
- Có nhiều nhân tố khác nhau ảnh hưởng đến năng suất và hiệu quả điều trị của con người trong môi trường bệnh viện . Một trong những nhân tố đó là : Ánh sáng. Ánh sáng không chỉ cần thiết những khi chúng ta đọc sách hay làm việc với máy vi tính, mà nó còn có vai trò lớn lao hơn trong việc đảm bảo sức khỏe và nâng cao hiệu quả làm việc của con người.
2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN 2.5. ÁNH SÁNG ĐỐI VỚI SỨC KHỎE CON NGƯỜI 2.5.1. HẠN CHẾ CỦAVIỆC CHIẾU SÁNG
2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN 2.5. ÁNH SÁNG ĐỐI VỚI SỨC KHỎE CON NGƯỜI 2.5.2. LỢI ÍCH CỦAÁNH SÁNG TỰ NHIÊN ĐỐI VỚI SỨC KHỎE CON NGƯỜI - ánh sáng không chỉ tác động lên các giác quan của con người, mà nó còn chi phối cả cảm xúc, tâm trạng, hành vi và sự cân bằng hoóc-môn trong cơ thể chúng ta. - Sự xuất hiện của ánh sáng tự nhiên trong bệnh viện làm tăng mức độ hài lòng của người điều trị đối với môi trường trong bệnh viện, từ đó giúp họ cải thiện sức khỏe và hiệu quả cao hơn. - Việc được tiếp xúc với ánh sáng ban ngày trong nơi điều trị giúp bệnh nhân có được giấc ngủ ngon và sâu hơn, có hứng thú vận động cơ thể và chơi thể thao nhiều hơn, và có chất lượng cuộc sống tốt hơn những người không được tiếp xúc với ánh sáng tự nhiên trong cơ quan.
NĂNGVÀLƯỢNGCO² Sử dụng đèn LED chiếu sáng hiệu quả cao, không cần bảo trì giúp giảm chi phí vận hành và bảo trì. Những khoản tiết kiệm năng lượng này giúp giảm đáng kể lượng khí thải CO² trong vòng đời 20 năm của hệ thống. CHẤT LƯỢNG SÁNG Mặc dù vậy, chất lượng chiếu sáng vẫn tốt hoặc thậm chí tốt hơn vì ánh sáng LED có thể điều chỉnh dễ dàng, có thể điều chỉnh cao có thể đáp ứng đặc biệt cho nhiều loại hình sử dụng và nhu cầu khác nhau. Điều này nâng cao cảm giác hạnh phúc của mọi người, do đó làm cho bệnh viện trở thành một địa điểm hấp dẫn hơn đối với bệnh nhân cũng như nhân viên.
TIẾT KIỆM NĂNG LƯỢNG Trong các trang tiếp theo, chúng tôi sẽ đưa bạn tham quan một vòng bệnh viện điển hình và chỉ cho bạn cách đánh giá các phòng dựa trên ba tiêu chí: chi phí, sức chứa, sức hấp dẫn và sức khỏe. Chiếu sáng LED, có hoặc không có hệ thống điều khiển, cho thấy khả năng tiết kiệm so với các giải pháp chiếu sáng thông thường sử dụng đèn huỳnh quang.
TÍNH LINH HOẠT Nhờ kích thước nhỏ và khả năng điều khiển riêng lẻ của đèn LED, hệ thống chiếu sáng LED và điều khiển ánh sáng thông minh giúp không gian được sử dụng linh hoạt hơn. Điều này làm cho nó có thể đáp ứng các yêu cầu công suất thay đổi hoặc nhu cầu thay đổi mà không cần trang bị thêm vật chất hoặc đầu tư thêm XU HƯỚNG GIẢI PHÁPCHIẾU SÁNG LED 2.6.1. ĐẶC ĐIỂM
2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN
2.6.
2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN ĐÁNH GIÁ CHẤT LƯỢNG CHIẾU SÁNG 2.6. XU HƯỚNG GIẢI PHÁPCHIẾU SÁNG LED 2.6.1. ĐẶC ĐIỂM
2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN Chất lượng ánh sáng được mô tả dưới dạng hiệu suất thị giác, sự thoải mái về thị giác và ảnh hưởng đến sức sống và tính linh hoạt. THỊSỨCGIÁCKHỎE TÍNH ĐADỤNG HIỆU SUẤT 2.6. XU HƯỚNG GIẢI PHÁPCHIẾU SÁNG LED 2.6.2. ĐÁNH GIÁ CHẤT LƯỢNG CHIẾU SÁNG
2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN 2.6. XU HƯỚNG GIẢI PHÁPCHIẾU SÁNG LED 2.6.2. ĐÁNH GIÁ CHẤT LƯỢNG CHIẾU SÁNG - CIELOS LED MONOCOLOR, hệ thống chiếu sáng mô-đun - SLOTLIGHTII LED, dòng ánh sáng - SLOTLIGHT II LED, đèn chiếu sáng mặt dây chuyềnÁnh sáng ở khu vực lối vào tạo ra mối liên kết giữa các cá nhân và kiến trúc. Khu vực lễ tân tạo ra ấn tượng lâu dài đầu tiên và do đó đóng góp đáng kể vào việc thiết lập bộ mặt công cộng của một cơ sở. Mục đích chính của khái niệm chiếu sáng trong khu vực lối vào là làm sáng tỏ tâm trạng của những người bước vào bệnh việntheo nghĩa đen nhất của từ này. Hệ thống ánh sáng CIELOS hoạt động giống như một khe hở và tăng cường bầu không khí thân thiện. Đèn chiếu sáng SLOTLIGHT đóng vai trò phụ trong khu vực lối vào đồng thời giúp mọi người dễ dàng tìm thấy ổ trục của họ hơn. Điều này đảm bảo rằng những du khách bị căng thẳng về mặt tinh thần và thể chất sẽ sớm cảm thấy thoải mái. Hệ thống quản lý ánh sáng không chỉ giúp tiết kiệm năng lượng mà còn đảm bảo rằng mức độ chiếu sáng nhân tạo được điều chỉnh tối ưu để phù hợp với môi trường xung quanh cụ thể và ánh sáng ban ngày sẵn có.
KHU VỰC LỐI VÀO - SẢNH TIẾPĐÓN
2.6. XU HƯỚNG GIẢI PHÁPCHIẾU SÁNG LED 2.6.2. ĐÁNH GIÁ CHẤT LƯỢNG CHIẾU SÁNG 2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN
2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN 2.6. XU HƯỚNG GIẢI PHÁPCHIẾU SÁNG LED 2.6.2. ĐÁNH GIÁ CHẤT LƯỢNG CHIẾU SÁNG - SLOTLIGHTII LED, dòng ánh sáng - PURESIGN 150, đèn LED chiếu sáng khẩn cấp - RESCLITE, đèn LED chống hoảng loạn Hành lang không chỉ là khu vực chức năng, nó còn là nơi mọi người làm việc, gặp gỡ và nán lại. Các dòng đèn SLOTLIGHT LED không chỉ kết hợp tinh tế để cung cấp hướng dẫn và định hướng, mà vì chúng được lắp với đèn LED nên chúng cực kỳ hiệu quả so với các giải pháp sử dụng đèn huỳnh quang hiện có. Quản lý chiếu sáng nói riêng, khi kết hợp với giải pháp chiếu sáng bằng đèn LED, là từ cuối cùng về sự tiện lợi và hiệu quả kinh tế. Chức năng hành lang của nó giúp bộ đèn có thể hoạt động ở mức độ mờ giảm khi không có người trong hành lang. Ngay khi phát hiện có người, mức độ chiếu sáng sẽ tự động được điều chỉnh đến các giá trị cần thiết - ngay lập tức, không có bất kỳ sự chậm trễ nào. Hệ thống chiếu sáng khẩn cấp và an toàn (RESCLITE Escape) cũng rất quan trọng trong các hành lang. Chúng đảm bảo định hướng và an toàn, góp phần vào cảm giác hạnh phúc của bệnh nhân, khách thăm và nhân viên và cũng đáp ứng các yêu cầu quản lý cơ sở vật chất cần thiết. Zumtobel đã phân tích hiệu quả chi phí của đèn chiếu sáng SLOTLIGHT LED trong hành lang so với giải pháp thông thường với sự hợp tác của Văn phòng Kỹ thuật Kết cấu của Thành phố Zurich và đã đưa ra nghiên cứu “Werd”. Nghiên cứu này có thể được tải xuống miễn phí từ: zumtobel.com/office KHU VỰC HÀNH LANG - THOÁT HIỂM
2.6. XU HƯỚNG GIẢI PHÁPCHIẾU SÁNG LED 2.6.2. ĐÁNH GIÁ CHẤT LƯỢNG CHIẾU SÁNG 2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN
2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN 2.6. XU HƯỚNG GIẢI PHÁPCHIẾU SÁNG LED 2.6.2. ĐÁNH GIÁ CHẤT LƯỢNG CHIẾU SÁNG - ONDARIALED, đèn chiếu sáng mặt dây chuyền Nhà ăn là một trong những ốc đảo quan trọng nhất về sức khỏe và là khu vực giao tiếp cho bệnh nhân, khách đến thăm và nhân viên. Nó phải có một bầu không khí giống như ở nhà có thể cảm nhận được. Đèn chiếu sáng mặt dây ONDARIAhình tròn được sử dụng theo cách phù hợp với cơ sở và bổ sung cho nhu cầu chiếu sáng chung của nó. So với các đèn chiếu xuống chính xác thường được hình dung, ánh sáng phân bố khuếch tán do đèn chiếu sáng ONDARIA cung cấp tạo ra hiệu ứng mềm mại, dễ chịu và ngăn chặn quá nhiều chi tiết bóng. Tích hợp ánh sáng ban ngày một cách thông minh đóng vai trò quan trọng trong việc nuôi dưỡng cảm giác hạnh phúc và khuyến khích sự thư giãn. Hơn nữa, điều khiển dựa trên ánh sáng ban ngày sử dụng ánh sáng ban ngày DIMLITE cung cấp phạm vi rất lớn để tiết kiệm năng lượng tiềm năng. KHU GIẢI KHÁT - NHÀ ĂN
2.6. XU HƯỚNG GIẢI PHÁPCHIẾU SÁNG LED 2.6.2. ĐÁNH GIÁ CHẤT LƯỢNG CHIẾU SÁNG 2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN
APHRODITE tránh tình trạng chờ đợi tĩnh lặng, nhàm chán bằng cách tạo hiệu ứng ánh sáng êm dịu trên tường. Những mẫu ánh sáng sống động này đảm bảo rằng việc chờ đợi sẽ dễ chịu và giúp những người đang chờ đợi được thư giãn. KHU ĐỢI - PHÒNG CHỜ
2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN 2.6. XU HƯỚNG GIẢI PHÁPCHIẾU SÁNG LED 2.6.2. ĐÁNH GIÁ CHẤT LƯỢNG CHIẾU SÁNG - PERLUCE LED, đèn chiếu sáng âm trần -vuôngAPHRODITE LED, đèn chiếu cho các hiệu ứng ánh sáng đặc biệt Giải pháp chiếu sáng được phối hợp với kiến trúc của phòng chờ giúp chống lại những cảm giác không mong muốn như bất an, lo lắng và thiếu kiên nhẫn. Các yếu tố căng thẳng này thường trở nên trầm trọng hơn do thiếu ánh sáng ban ngày ở các khu vực chờ thường nằm sâu bên trong tòa nhà. Đèn chiếu sáng gắn trần PERLUCE LED cung cấp ánh sáng gợi nhớ ánh sáng ban ngày khuếch tán do cửa sổ trần cung cấp. Không giống như đèn chiếu sáng bằng đèn huỳnh quang compact, các bộ đèn LED diện tích lớn này giảm chi tiết bóng sắc nét và cắt giảm chi phí bảo trì và tiêu thụ năng lượng. Ngoài ra, quản lý ánh sáng DIMLITE đảm bảo rằng đèn LED đạt quang thông tối đa ngay lập tức ngay khi phát hiện có người. Điều này mang lại sự thoải mái được cải thiện đáng kể so với các giải pháp quen thuộc sử dụng đèn huỳnh quang compact. Đèn chiếu điểm
2.6. XU HƯỚNG GIẢI PHÁPCHIẾU SÁNG LED 2.6.2. ĐÁNH GIÁ CHẤT LƯỢNG CHIẾU SÁNG 2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN
2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN 2.6. XU HƯỚNG GIẢI PHÁPCHIẾU SÁNG LED 2.6.2. ĐÁNH GIÁ CHẤT LƯỢNG CHIẾU SÁNG - SỰ PHÁTTRIỂN LĨNH VỰC ÁNH SÁNG, đèn LED âm trần Giải pháp ánh sáng có thể điều chỉnh thuận tiện để phù hợp với nhiều tình huống công việc khác nhau là điều kiện tiên quyết cơ bản đối với các phòng thi. LIGHT FIELDS bộ đèn LED âm trần cải tiến đáp ứng các yêu cầu về thiết kế và công thái học một cách dễ dàng như nhau. Mức độ chiếu sáng có thể được tăng lên chỉ bằng một nút nhấn và có thể được bổ sung bằng đèn chiếu sáng linh hoạt khi thực hiện các kỳ thi đặc biệt. Giao tiếp giữa bác sĩ và bệnh nhân được khuyến khích bằng cách giảm ánh sáng trong phòng riêng. Đèn chiếu sáng được trang bị đèn LED hầu như không cần bảo trì và đảm bảo rằng không gian có thể được sử dụng một cách linh hoạt. Đèn điện âm tường LIGHT FIELDS được làm kín hướng xuống đáp ứng các yêu cầu về vệ sinh và làm sạch tốt hơn so với đèn chiếu sáng dạng ống kính. Sản lượng ánh sáng cực cao của đèn LED, phân nhóm đèn và giám sát ánh sáng ban ngày đảm bảo tiết kiệm năng lượng rất lớn. Các bề mặt phát sáng mở rộng của sự phát triển LIGHT FIELDS mang đến một bầu không khí phòng thân thiện, kích thích với độ chi tiết bóng tối giảm, tương phản rõ rệt với vẻ ngoài tối của trần nhà do hạn chế chói của đèn kính lóa KHU KIỂM TRA- CHUẨN ĐOÁN
2.6. XU HƯỚNG GIẢI PHÁPCHIẾU SÁNG LED 2.6.2. ĐÁNH GIÁ CHẤT LƯỢNG CHIẾU SÁNG 2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN
2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN 2.6. XU HƯỚNG GIẢI PHÁPCHIẾU SÁNG LED 2.6.2. ĐÁNH GIÁ CHẤT LƯỢNG CHIẾU SÁNG - PANOS vô cực, đèn LED âm trần So với các hành lang trong khu vực điều dưỡng, hành lang phẫu thuật phải được phân tích năng lượng chính xác hơn vì mức độ chiếu sáng cao hơn được yêu cầu trong các khu vực này do yêu cầu về không gian và thị giác chính xác hơn. Trong ví dụ tân trang này, đèn chiếu sáng sử dụng đèn huỳnh quang compact được thay thế bằng đèn chiếu sáng LED vô cực PANOS cực kỳ hiệu quả trên cơ sở một tặng một. Sự thoải mái về thị giác được tối ưu hóa, đặc biệt bởi chức năng hành lang bật và tắt ánh sáng vì quang thông tối đa đạt được ngay lập tức mà không có độ trễ ngay khi có người. Chức năng hành lang đảm bảo mức độ ánh sáng tối thiểu vì lý do thuận tiện và an toàn ngay cả khi không có ai, vì vậy không ai phải bước vào một căn phòng hoàn toàn tối. Trái ngược với các giải pháp thông thường, việc chuyển đổi và làm mờ thường xuyên không làm cho đèn LED bị hao mòn. HÀNH LANG PHẪU THUẬT
2.6. XU HƯỚNG GIẢI PHÁPCHIẾU SÁNG LED 2.6.2. ĐÁNH GIÁ CHẤT LƯỢNG CHIẾU SÁNG 2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN
2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN 2.6. XU HƯỚNG GIẢI PHÁPCHIẾU SÁNG LED 2.6.2. ĐÁNH GIÁ CHẤT LƯỢNG CHIẾU SÁNG - Đèn LED tiên tiến CLEAN, đèn chiếu sáng phòng sạch Trong các phòng tiền phẫu thuật, mối quan tâm hàng đầu là bảo vệ bệnh nhân chống lại vi trùng và các yêu cầu làm sạch khắt khe điều này mang đến sự thức tỉnh của nó. Đèn chiếu sáng phòng sạch LED tiên tiến CLEAN mang lại sự an toàn tối đa và khả năng chống hóa chất tối ưu nhờ mức độ bảo vệ cao (IP65) và khả năng tương thích với phòng sạch đã được chứng nhận bởi Viện Fraunhofer. Công nghệ chiếu sáng dựa trên vi mạch quang học của nó đảm bảo kiểm soát độ chói, ngay cả khi được lắp ở vị trí nằm ngang và hiệu quả tuyệt vời nhờ hướng ánh sáng được tối ưu hóa. Sản lượng ánh sáng của bộ đèn cao gấp đôi so với các giải pháp chiếu sáng thông thường nhờ vào cách sáng tạo trong đó nó tạo ra ánh sáng bằng cách sử dụng đèn LED. Quản lý ánh sáng DIMLITE với tính năng phát hiện sự hiện diện thúc đẩy khái niệm chiếu sáng tích hợp của bộ đèn này. Việc gián đoạn các quy trình phẫu thuật quan trọng do công việc bảo trì như lấy mẫu lại giờ đã trở thành lịch sử nhờ vào tuổi thọ lâu dài của bộ đèn LED này PHÒNG GÂYMÊ - HỒI SỨC
2.6. XU HƯỚNG GIẢI PHÁPCHIẾU SÁNG LED 2.6.2. ĐÁNH GIÁ CHẤT LƯỢNG CHIẾU SÁNG 2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN
PHÒNG PHẪU THUẬT
2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN 2.6. XU HƯỚNG GIẢI PHÁPCHIẾU SÁNG LED 2.6.2. ĐÁNH GIÁ CHẤT LƯỢNG CHIẾU SÁNG - CLEAN tối cao, bộ đèn gắn trên bề mặt với khung lắp Phòng sạch được xây dựng để đáp ứng các yêu cầu và mong đợi đặc biệt. Chúng rất thường được sử dụng để thực hiện các yêu cầu về các nhiệm vụ hình ảnh. Đây là lý do tại sao ánh sáng phòng sạch lại có tầm quan trọng lớn đến vậy. Chẳng hạn, phẫu thuật đặt ra những yêu cầu cực kỳ nặng nề về bác sĩ và nhân viên y tế, đặc biệt là về hiệu suất hình ảnh được cực kỳ quan tâm. Ánh sáng tốt đảm bảo rằng các chi tiết quan trọng được nhận thức một cách nhanh chóng và đáng tin cậy. Bộ đèn tối cao CLEAN với hệ thống quang học mang tính đầu cơ cao của nó là câu trả lời cho sự phát triển không ngừng về số lượng thiết bị đầu cuối hiển thị hình ảnh gặp phải trong phòng sạch bởi vì nó loại bỏ các phản xạ gây mất tập trung và đáp ứng các tiêu chuẩn. Với công nghệ đèn T16 (T5) và chấn lưu điện tử, bộ đèn này có hiệu quả cao, không chỉ về sản lượng ánh sáng của nó. Bộ đèn có cấp bảo vệ IP65 và được Fraunhofer IPAchứng nhận cho khả năng tương thích phòng sạch trong các phòng theo tiêu chuẩn ISO từ 3 đến 9. Để điều khiển ánh sáng tốt hơn và lựa chọn cảnh chiếu sáng, có DIMLITE hệ thống quản lý chiếu sáng với khả năng phát hiện sự hiện diện có thể tiết kiệm năng lượng hơn nữa và giảm khí thải CO².
2.6. XU HƯỚNG GIẢI PHÁPCHIẾU SÁNG LED 2.6.2. ĐÁNH GIÁ CHẤT LƯỢNG CHIẾU SÁNG 2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN
PHÒNG BỆNH NHÂN 2 GIƯỜNG
2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN 2.6. XU HƯỚNG GIẢI PHÁPCHIẾU SÁNG LED 2.6.2. ĐÁNH GIÁ CHẤT LƯỢNG CHIẾU SÁNG - SINUS LED, đơn vị cung cấp y tế - FD 1000 LED, đèn chiếu sáng Thiết bị cung cấp thiết bị y tế SINUS là một công cụ cung cấp và chiếu sáng mang lại sự linh hoạt tối đa với cách diễn đạt văn phong rõ ràng, nhờ công nghệ LED. Bằng cách này, ánh sáng sẽ điều chỉnh thành trạng thái có người ở bằng công tắc chọn - ví dụ: biến phòng đơn hoặc 2 giường được chiếu sáng hiệu quả thành phòng 3 giường được cung cấp và chiếu sáng tối ưu nếu cần. Ánh sáng hoàn hảo trong phòng bệnh tạo điều kiện thuận lợi cho điều dưỡng và khám bệnh, nhưng cũng hỗ trợ hồi phục. Đơn vị cung cấp SINUS tự hào có sự đa dạng, cung cấp tổng thể gián tiếp chiếu sáng cho bầu không khí trong phòng thoáng đãng, kích thích, đọc sách cá nhân và chiếu sáng khám nghiệm đến chiếu sáng ban đêm. Quản lý cơ sở được tính đến nhờ hiệu quả tuyệt vời. Hiệu quả của giải pháp đèn LED ở đầu giường kết hợp với đèn LED âm trần để chiếu sáng trong phòng có thể được tối ưu hóa ngay thậm chí hơn vậy thông qua các thiết bị phát hiện hiện diện và cảm biến ánh sáng ban ngày. Thậm chí ổ cắm, công tắc, cuộc gọi khẩn cấp và ổ cắm cho khí y tế đã được thực hiện trong phạm vi của giải pháp hệ thống này.
2.6. XU HƯỚNG GIẢI PHÁPCHIẾU SÁNG LED 2.6.2. ĐÁNH GIÁ CHẤT LƯỢNG CHIẾU SÁNG 2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN
2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN 2.6. XU HƯỚNG GIẢI PHÁPCHIẾU SÁNG LED 2.6.2. ĐÁNH GIÁ CHẤT LƯỢNG CHIẾU SÁNG - IMWS, hệ thống y tế treo tường tích hợp - PANOS Vô cực có thể điều chỉnh được Màu trắng, đèn LED chiếu sáng Mang lại cảm giác như ở nhà cho một phòng bệnh nâng cao sức khỏe của bệnh nhân sức khỏe tinh thần và thể chất và do đó hỗ trợ cho việc dưỡng bệnh. Thiết bị quyết định sự ảnh hưởng của một căn phòng và môi trường xung quanh nó đối với một góc độ lớn. Hệ thống y tế gắn tường IMWS LED đáp ứng yêu cầu thiết kế nhờ vào thiết kế mô-đun của nó và đáp ứng các yêu cầu trắc quang một cách dễ dàng. Phòng thay quần áo và đèn đọc sách giúp việc vệ sinh dễ dàng hơn. Một lợi ích tích cực khác về thiết kế mô-đun của nó, bao gồm việc cung cấp cả nguồn điện và khí đốt, dễ dàng và cài đặt nhanh chóng vì không còn cần đảm bảo sự phối hợp giữa các dịch vụ tòa nhà khác nhau. Đèn LED âm trần vô cực PANOS với Màu trắng có thể điều chỉnh làm cho điều đó trở nên khả thi để mang lại sự sống động cho căn phòng bằng cách sử dụng linh hoạt các mức độ rọi khác nhau và màu sắc nhẹ nhàng. Do đó, không khí trong phòng hơi đỏ hoặc hơi xanh có thể được tạo, tùy thuộc vào thời gian trong ngày, thời tiết hoặc nhiệm vụ hình ảnh được xử lý. Hệ thống quản lý ánh sáng DIMLITE với điều khiển dựa trên ánh sáng ban ngày và dựa trên sự hiện diện hoạt động ở chế độ nền để đạt được điều này và cũng mang lại giá trị gia tăng bằng cách tiết kiệm năng lượng PHÒNG BỆNH NHÂN ĐƠN
2.6. XU HƯỚNG GIẢI PHÁPCHIẾU SÁNG LED 2.6.2. ĐÁNH GIÁ CHẤT LƯỢNG CHIẾU SÁNG 2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN
2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN 2.6. XU HƯỚNG GIẢI PHÁPCHIẾU SÁNG LED 2.6.2. ĐÁNH GIÁ CHẤT LƯỢNG CHIẾU SÁNG - MELLOW LIGHTV, đèn LED âm trần Bộ đèn LED MELLOW LIGHT V không thể không gây ấn tượng với bầu không khí trong phòng thoáng đãng, thân thiện của nó. Sự phân bổ ánh sáng êm dịu và chi tiết bóng được cân bằng tốt mang lại cảm giác hạnh phúc cho các nhân viên, đảm bảo các khu vực làm việc được chiếu sáng đồng đều và mang lại hiệu quả kiểm soát độ chói tối ưu. Giảm mức độ rọi ở góc nhìn dốc cho phép các công cụ và vật liệu được đặt một cách linh hoạt. Cảm nhận được mức độ rọi của bề mặt thoát sáng có tác dụng kích thích so với các giải pháp chiếu sáng của cửa sổ thông thường tạo ra vẻ ngoài u ám cho trần nhà và căn phòng. Sự tương tác của đèn LED và điều khiển ánh sáng với ánh sáng ban ngày và giám sát sự hiện diện tạo ra một giải pháp chiếu sáng đạt được mức hiệu suất vượt trội về chất lượng chiếu sáng và hiệu quả năng lượng KHU HÀNH CHÁNH
2.6. XU HƯỚNG GIẢI PHÁPCHIẾU SÁNG LED 2.6.2. ĐÁNH GIÁ CHẤT LƯỢNG CHIẾU SÁNG 2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN
2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN 2.6. XU HƯỚNG GIẢI PHÁPCHIẾU SÁNG LED 2.6.3. THUẬN TIỆN CHO NGƯỜI SỬ DỤNG
Các bệnh viện và cơ sở chăm sóc có nhu cầu rất lớn về ánh sáng. Kiểm soát ánh sáng giúp chiếu sáng nhạy hơn với nhu cầu của bệnh nhân. Nó cung cấp các kịch bản ánh sáng khác nhau cho việc thay đổi tình huống công việc nhanh chóng và tự động điều chỉnh điều kiện ánh sáng cho phù hợp các thời điểm khác nhau trong ngày. Điều này ngày càng trở nên quan trọng hơn trong môi trường chăm sóc vì yêu cầu của bệnh nhân khi ở phòng khám khác biệt hơn nhiều so với phòng của nhân viên trong khuôn viên văn phòng, hành lang và lối đi. Zumtobel có giải pháp phù hợp cho mọi tình huống. KIỂM SOÁT ÁNH SÁNG VÀ CẢI THIỆN CHĂM SÓC
sử dụng để giám sát các đèn báo hiệu khẩn cấp và thoát hiểm được cung cấp bởi hệ thống pin trung tâm ONLITE. Nhân viên dịch vụ tòa nhà sẽ được thông báo ngay lập tức nếu đèn bị hỏng hoặc xảy ra sự cố. 2. THIẾT KẾ CHIẾU SÁNG TRONG BỆNH VIỆN 2.6. XU HƯỚNG GIẢI PHÁPCHIẾU SÁNG LED 2.6.3. THUẬN TIỆN CHO NGƯỜI SỬ DỤNG
THÂNĐỘNGTHIỆN
HOẠT
Nó phải cực kỳ thuận tiện cho bệnh nhân và nhân viên để lựa chọn một cảnh chiếu sáng, bất kể họ có sử dụng cảm biến chuyển động hoặc điều khiển từ xa để làm như vậy. Các biện pháp kiểm soát đơn giản giúp hỗ trợ cho những bệnh nhân bị hạn chế khả năng vận động. Thuận tiện cho nhân viên dịch vụ tòa nhà có nghĩa là mọi lúc đều có quyền truy cập không hạn chế vào toàn bộ hệ thống. Các cảnh chiếu sáng có thể được sửa đổi và chiếu sáng an toàn có thể được kiểm tra bất cứ lúc nào.
CHUYỂN ĐỔI ÁNH SÁNG TỰ ĐỘNG Ánh sáng bắt chước ánh sáng ban ngày về màu sắc và cường độ ánh sáng làm cho mọi người cảm thấy an toàn hơn và thoải mái hơn. Những khu vực có ít ánh sáng ban ngày cụ thể thu được lợi ích từ việc chiếu sáng như vậy. Khi sử dụng kết hợp với nhiều loại nhiệt độ màu, bộ đèn có thể điều chỉnh độ sáng, hệ thống điều khiển ánh sáng LUXMATE tạo ra điều kiện ánh sáng hoàn hoả cho các loại phòng. AN TOÀN KHI CÓ SỰ CỐ An toàn là điều tối quan trọng. Đây là lý do tại sao Zumtobel cung cấp một cách độc đáo để kết hợp hệ thống quản lý chiếu sáng chung với hệ thống chiếu sáng khẩn cấp. Ví dụ: LITENET được
TIẾT KIỆM NĂNG LƯỢNG Tự động hóa thông minh cung cấp nhiều cách khác nhau để tiết kiệm năng lượng: lịch tích hợp với các ô thời gian có thể điều chỉnh có thể chuyển đổi nhân tạo việc bật và tắt đèn vào những thời điểm đã thiết lập trước. Kết hợp với các thiết bị phát hiện hiện diện, điều này làm tăng hiệu quả của giải pháp chiếu sáng hơn nữa. Sử dụng hệ thống điều khiển ánh sáng LUXMATE dựa trên ánh sáng ban ngày có Tiềm năng tiết kiệm năng lượng cao nhất: tùy thuộc vào điều kiện ánh sáng ngoài trời, rèm được sử dụng tự động hoá để kiểm soát độ chói,sự quá nhiệt của các tòa nhà được ngăn chặn và ánh sáng nhân tạo tự động giảm độ sáng xuống mức chiếu sáng được xác định.
3. CÁC PHƯƠNG PHÁPSỬ DỤNG ÁNH SÁNG 3.1.YÊU CẦU CHIẾU SÁNG CÁC KHU CHỨC NĂNG Phòng sạch là môi trường kiểm soát nhiều yếu tố, ánh sáng cũng không ngoại lệ. Và trong bệnh viện, yêu cầu về chiếu sáng cũng có những điểm đặc biệt. Trong đó độ rọi và màu sắc trong bệnh viện đều ảnh hưởng đến quá trình khám và chữa bệnh.
YÊU CẦU VỀ CỬASỔ LẤYSÁNG TRONG BỆNH VIỆN ● Đối với phòng bệnh nhân, nhân viên: không nhỏ hơn 20 % diện tích sàn. ● Đối với các phòng phụ trợ: không nhỏ hơn 15 % diện tích sàn.
YÊU CẦU VỀ ĐÈN SỰ CỐ TRONG BỆNH VIỆN ● Trong bệnh viện phải có hệ thống đèn chiếu sáng sự cố có trị số độ rọi không nhỏ hơn 5 % trị số độ rọi quy định trong bảng tiêu chuẩn độ rọi. ● Độ rọi đèn sự cố không nhỏ hơn 2 lux với hệ thống đèn chiếu sáng sự cố trong nhà. ● Độ rọi đèn sự cố không nhỏ hơn 1 lux với hệ thống đèn chiếu sáng sự cố ngoài nhà.
SẢNH CHỨCCHỜNĂNG VÀ TRANG TRÍ Sảnh chính là không gian mà người nhà và bệnh nhân sẽ tiếp cận đầu tiên khi đến bệnh viện. Sẽ thật hoàn hảo nếu tạo được một ấn tượng tuyệt vời với không gian thân mật, gần gũi cho bệnh nhân. Chính vì thế việc sử dụng ánh sáng tốt ở sảnh chờ sẽ giúp bệnh viện thêm phần cởi mở, gần gũi

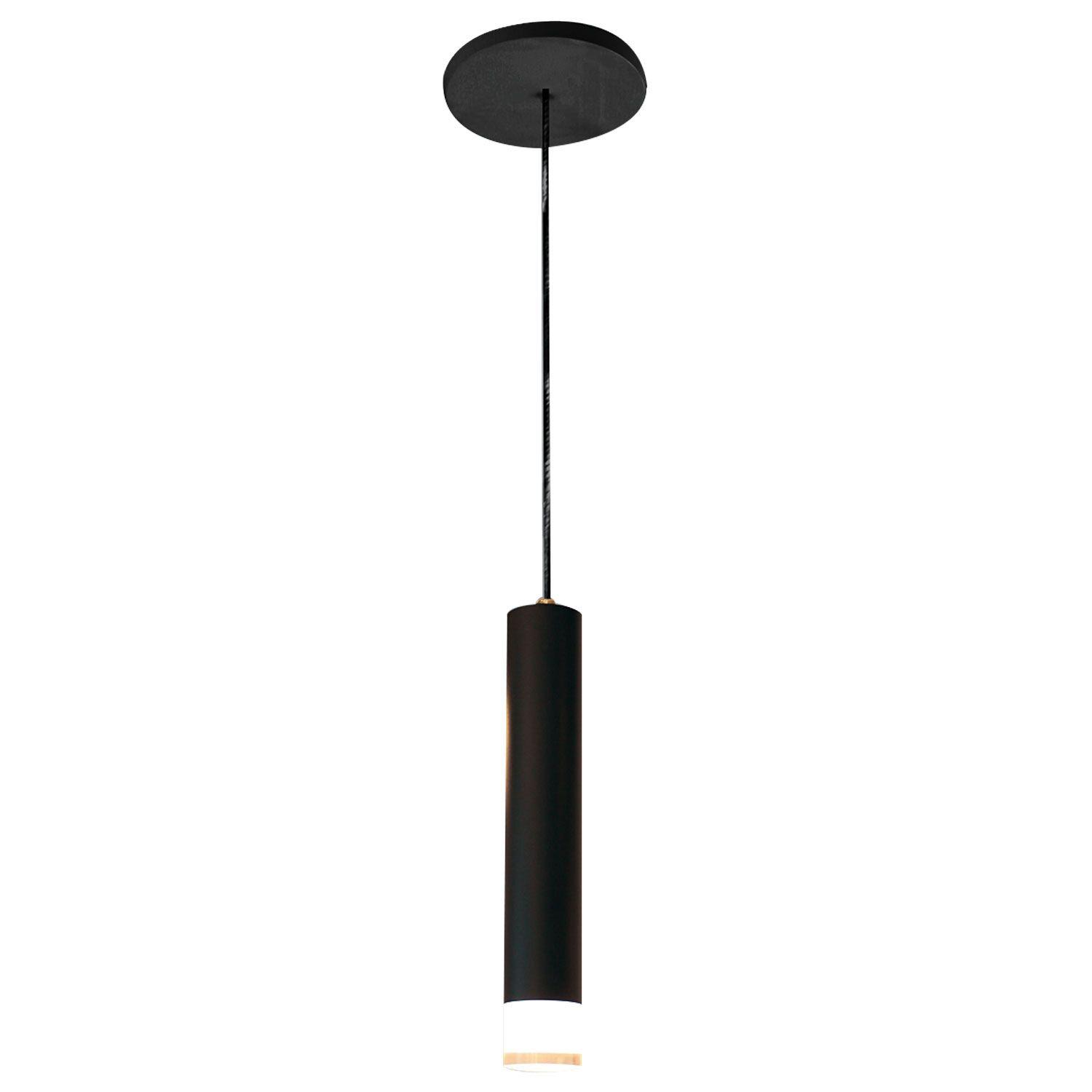

SẢNH CHỜ CÁC LOẠI ĐÈN CHIẾU SÁNG ĐƯỢC SỬ DỤNG - Đèn LED ốp trần - Đèn LED ốp trần cảm biến - Đèn LED M16

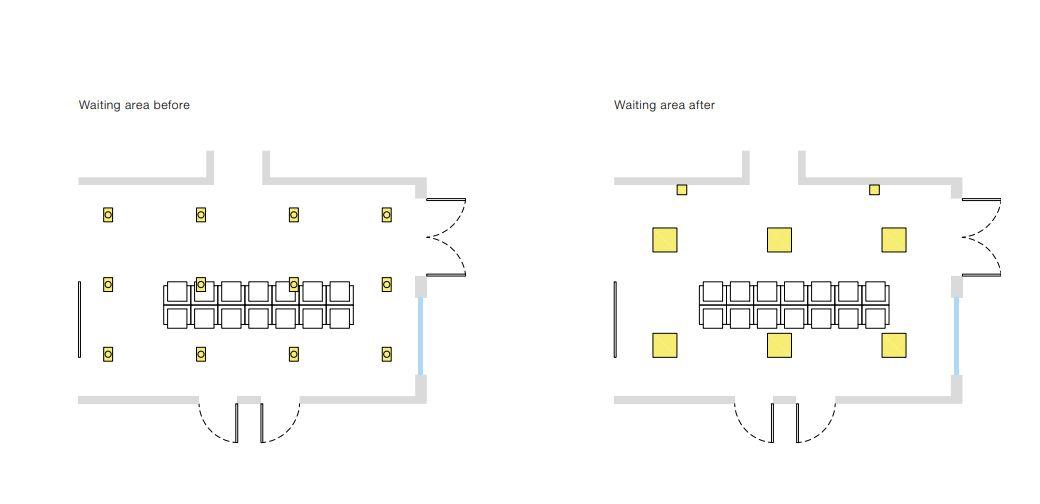

PHÒNG CHỜ LƯU Ý - Ở những khu vực sảnh chờ và phòng chờ, ánh sáng đóng một vài trò rất quan trọng giúp cho cuộc hẹn giữa bệnh nhân và bác sĩ diễn ra trong một bầu không khí thân mật và thoải mái nhất - Hành lang và các khu chuyển tiếp phải đặt ở vị trí mà bệnh nhân và khách thăm dễ dàng tiếp cận (bố trí chiếu sáng thông minh)
PHÒNG NHỮNGCHỜĐIỀU CẦN LƯU Ý KHI THIẾT KẾ - Cách bố trí ánh sáng có thể tạo nên một không gian chào đón và thoải mái cho phòng chờ - Tận dụng sự kết hợp của ánh sáng trên trần, âm tường và ánh sáng gián tiếp có thể làm sống động cả một không gian - Sử dụng nguồn sáng có năng lượng hiệu quả và không bị chói là một trong những yếu tố cần cân nhắc - Cân nhắc độ rọi cho khu vực trong khoảng 10-30 FC (nằm ngang) và 3-5 FC (phương đứng)
PHÒNG PHẪU THUẬT Phòng phẫu thuật là môi trường có yêu cầu rất cao trong các bệnh viện. Ánh sáng cũng là một yếu tố quan trọng, rất được quan tâm trong phòng phẫu thuật ở các bệnh viện.
PHÒNG PHẪU THUẬT NGUỒN SÁNG VÀ ĐỘ SÁNG CHO PHÒNG PHẪU THUẬT Vì ánh sáng chung trong phòng mổ yêu cầu độ rọi cao, vị trí lắp đặt của các đèn thường bị hạn chế bởi số lượng, vị trí của cửa cấp gió và các thiết bị khác. Điều này đòi hỏi phải đáp ứng mức độ rọi theo quy định và hạn chế số lượng đèn ở mức thích hợp. Với các yêu cầu về tiết kiệm năng lượng, nhiệt lượng tỏa ra từ bóng đèn càng nhỏ càng tốt, chúng ta nên sử dụng nguồn sáng LED. Với nguồn sáng lạnh, đèn LED có thể đảm bảo nhiệt độ trong phòng không tăng, bệnh nhân không cảm thấy khó chịu, ngoài ra còn giúp giảm tiêu hao năng lượng trong phòng một cách hợp lý.
PHÒNG PHẪU THUẬT THIẾT KẾ ĐÈN TRONG PHÒNG PHẪU THUẬT NHƯ THẾ NÀO Để ngăn ngừa sự tích tụ của vi khuẩn, bụi bẩn và duy trì môi trường làm việc sạch sẽ cần chú ý đến những lưu ý sau đây khi lựa chọn và lắp đặt đèn chiếu sáng như sau: - Hình dáng bên ngoài phải đơn giản, dễ lau chùi, khó bám bụi. Không sử dụng đèn lưới thông thường mà sử dụng đèn có nắp kín cách nhiệt để ngăn bụi và giảm chói. - Đèn trong phòng mổ không được treo, phải lắp trên trần nhà. Các thiết bị chiếu sáng phải được lắp hoàn toàn trên trần nhà trong quá trình lắp đặt để tránh bụi bám hoặc vi khuẩn xâm nhập theo khe hở, đồng thời giúp cho việc lắp đặt, sửa chữa và bảo trì sau này được thuận lợi nhất.
PHÒNG PHẪU THUẬT ĐÈN CHIẾU SÁNG BÀN ĐIỀU HÀNH PHÒNG PHẪU THUẬT Bàn mổ là trung tâm chiếu sáng của phòng phẫu thuật. Loại đèn thường được sử dụng là đèn mổ không hắt bóng có gương soi nhiều mặt. Phổ biến nhất là đèn không hắt bóng loại đĩa lớn, được treo trên trần phòng phẫu thuật, có thể di chuyển ngang dọc khi cần thiết. Trong khu vực phẫu thuật, một phần trần nhỏ được dùng để cố định đèn không hắt bóng, kết hợp với đui đèn có cấu trúc treo gimbal nhiều đầu cố định trên trần, nhiều đui đèn nhỏ được kết hợp thành đèn phẫu thuật với sự trợ giúp của các thanh kết nối. Mỗi thanh kết nối có thể quay 360 độ theo chiều dọc-ngang.
PHÒNG PHẪU THUẬT NHỮNG ĐIỀU QUAN TRỌNG CẦN LƯU Ý KHI THIẾT KẾ - Độ sáng phù hợp - Điều chỉnh ánh sáng chói trực tiếp - Bề mặt chiếu sáng - Hệ thống chiếu sáng được kiểm soát và hoạt động trơn tru - Cân bằng chiếu sáng theo chiều ngang và dọc
HÀNH LANG
HÀNH LANG CÁC THIẾT BỊ CHIẾU SÁNG
HÀNH LANG MỘT VÍ DỤ VỀ BỐ TRÍ ĐÈN HÀNH LANG TRÒN BỆNH VIỆN
HÀNH LANG KHU VỰC PHÒNG BỆNH - Đối với bệnh viện, nơi mà lượng người ra vào liên tục trong 24h, những khu vực hành lang và lưu thông là cực kỳ quan trọng. Chúng giúp liên kết các khu chức năng khác nhau trong bệnh viện thành một thể thống nhất - Bệnh nhân và người nhà đến thăm viếng sẽ thuận lợi hơn nếu các khu vực hành lang này được bố trí ánh sáng rõ ràng và phù hợp hơn là một nơi thiếu ánh sáng.
HÀNH LANG KHU VỰCYTẾ - Bề mặt được chiếu sáng đầy đủ tạo nên sự thoải mái và dễ chịu - Độ bao phủ của chùm sáng rộng cho phép nâng cao độ đồng đều và độ rọi dọc (tăng khả năng tập trung cho bệnh nhân và nhân viên y tế) - Tuân thủ các tiêu chuẩn về độ chói - Thiết kế hấp dẫn - Sử dụng công nghệ đèn LED giúp giảm thiểu năng lượng
PHÒNG THĂM KHÁM YÊU CẦU VỀTHIẾTBỊ CHIẾU SÁNG - Thấp nhất: 25000 lux - Cao nhất: 50000 lux - Nhiệt độ màu: 4500K
PHÒNG THĂM KHÁM MỘT SỐ ĐIỀU CẦN XEM XÉT KHI THIẾT KẾ - Các chỉ số chiếu sáng (bao gồm: mức độ chiếu sáng, khả năng chiếu sáng) phải đạt tiêu chuẩn - Điều chỉnh phù hợp giữa ánh sáng trực tiếp và ánh sáng cục bộ - Vị trí đặt thiết bị chiếu sáng phải phù hợp hạn chế sự phản xạ ánh sáng từ cửa sổ kính và màn hình máy tính
PHÒNG BỆNH NHÂN CÁC LOẠI ÁNH SÁNG CẦN CÓ 1. ÁNH SÁNGTRẮNG (DYNAMIC WHITE LIGHT) 2. ÁNH SÁNG BÊN NGOÀI (AMBIENTLIGHT) 3. ĐÈN ĐỌC SÁCH (READING LIGHT) 4. ĐÈN ĐIỀU KHIỂN DÀNH CHO BỆNH NHÂN (PATIENTCONTROL)
PHÒNG BỆNH NHÂN NHỮNG ĐIỀU QUAN TRỌNG CẦN LƯU Ý KHI THIẾT KẾ - Độ sáng phù hợp - Hệ thống chiếu sáng được kiểm soát và hoạt động trơn tru - Mô hình hóa các thiết bị chiếu sáng - Bề mặt chiếu sáng - Khả năng phản xạ của ánh sáng chói - Khả năng chiếu sáng trên bề mặt và các mặt phẳng không cố định - Cân bằng chiếu sáng theo chiều ngang và dọc
3.2. MỘT SỐ THIẾT BỊ CHIẾU SÁNG THÔNG DỤNG SỬ DỤNG PHỔ BIẾN NHẤT LÀ ĐÈN LED VÀ LÝ DO LÀ GÌ?
● Góc chiếu sáng đủ rộng, đảm bảo đáp ứng nhu cầu sử dụng ánh sáng trong bệnh viện.
● Đui đèn thiết kế đơn giản, linh hoạt dễ lắp đặt ở bất kỳ vị trí nào.

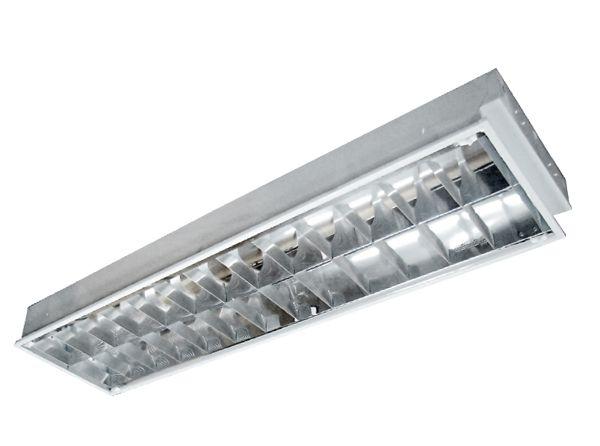

CÁC LOẠI ĐÈN LED PHỔ BIẾN TRONG BỆNH VIỆN ĐÈN TUÝPLED Đặc điểm kỹ thuật ● Đèn tuýp LED có sự đa dạng về công suất về kiểu dáng khác nhau.
● Mặt đèn bằng chất liệu mica/ thủy tinh nên cho hiệu quả truyền sáng cao hơn.
● Đèn tuýp LED sử dụng chip LED chính hãng (Cree, Osram, Bridgelux,…) cho hiệu quả ánh sáng tốt, tuổi thọ cao.
● Bộ nguồn đặt trong thân đèn giúp đèn trở nên gọn gàng, dễ lắp đặt.
● Thiết kế đèn dạng ống, kích thước dài hay ngắn tùy theo từng loại công suất.
ĐÈN TUÝPLED Ứng dụng trong bệnh viện ● Phù hợp lắp đặt tại văn phòng, nơi tiếp đón, phòng chờ và phòng khám tại bệnh viện.

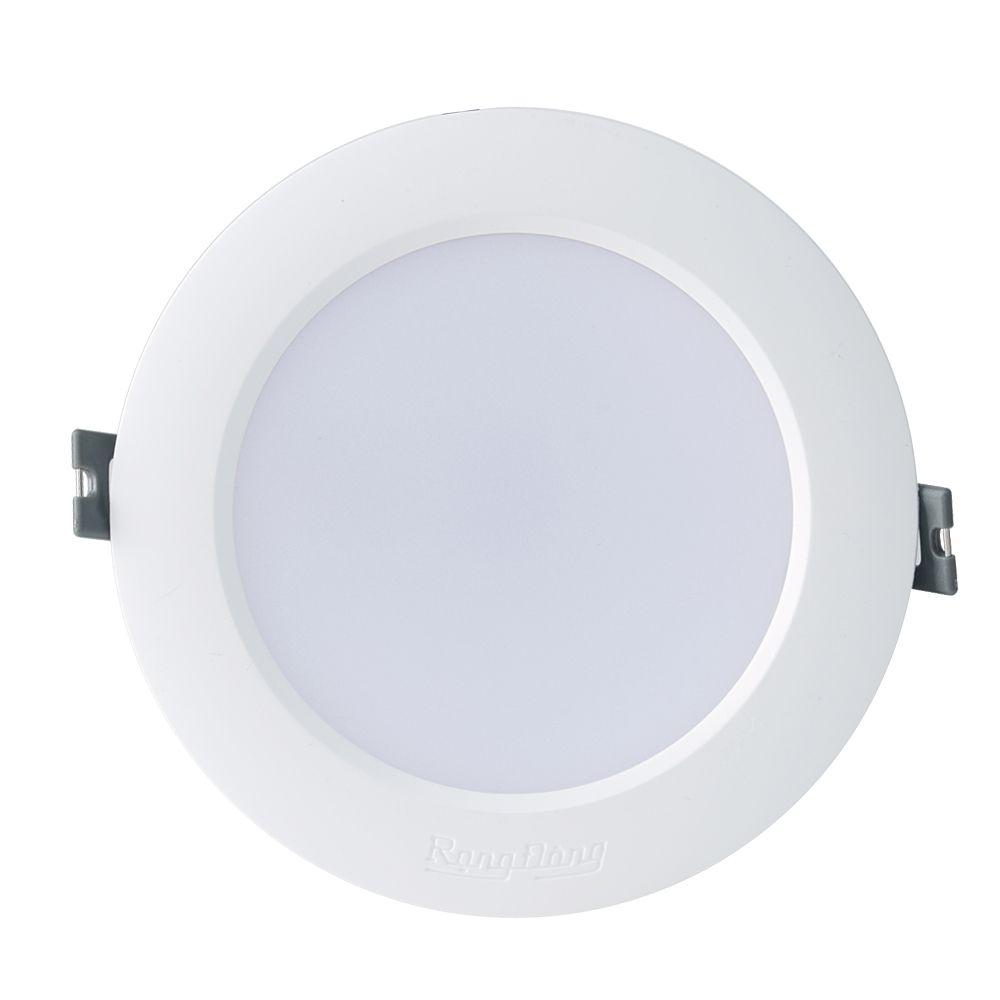

ĐÈN DOWNLIGHT ÂM TRẦN Đặc điểm kỹ thuật ● Đa dạng về kiểu dáng đèn, mỗi kiểu dáng lại có sự đa dạng về công suất và thiết kế khác nhau. ● Sử dụng chip LED của các thương hiệu uy tín trên thế giới như Bridgelux, Osram, Philips, Cree,…; đảm bảo chất lượng ánh sáng tốt, tuổi thọ cao lên đến 65.000 giờ. ● Khả năng tản nhiệt hiệu quả, các cánh tản nhiệt dày nhờ được làm bằng chất liệu nhôm kỹ thuật nên tản nhiệt nhanh. ● Một số loại đèn có thể điều chỉnh góc chiếu sáng phù hợp với nhu cầu sử dụng.
ĐÈN DOWNLIGHT ÂM TRẦN Ứng dụng trong bệnh viện ● Lắp đặt chiếu sáng cho khu vực lễ tân, khu vực ngồi chờ của bệnh nhân. ● Đèn có khả năng chiếu sáng tập trung cao cho hiệu quả chiếu sáng tốt, đảm bảo hoạt động của bệnh viện diễn ra liên tục.
ĐÈN LED ỐPTRẦN Đặc điểm kỹ thuật ● Tuổi thọ đèn cao, đạt trên 65.000 giờ chiếu sáng nhờ sử dụng chip LED chính hãng uy tín trên thị trường. ● Hiệu suất phát quang cao 130 lm/w, cho nguồn ánh sáng ổn định; tiết kiệm điện năng. ● Đa dạng về công suất đèn, có 2 kiểu dáng đèn cơ bản là vuông và tròn. ● Sử dụng chất liệu cao cấp, bền bỉ và thân thiện với môi trường. ● Đèn lắp đặt theo tiêu chuẩn chống ẩm đạt chỉ số IP50 hoặc IP54. ● Góc chiếu sáng mở rộng, đáp ứng nhu cầu sử dụng ánh sáng ở các không gian chung. ● Ánh sáng an toàn, bảo vệ thị lực người sử dụng bằng tấm thủy tinh quang học chống chói.
ĐÈN LED ỐPTRẦN Ứng dụng trong bệnh viện ● Sử dụng lắp đặt tại văn phòng làm việc, phòng khám bệnh. Cung cấp đầy đủ ánh sáng cho hoạt động khám chữa bệnh. ● Lắp đặt chiếu sáng cho hành lang, phòng vệ sinh và một số không gian chung khác.

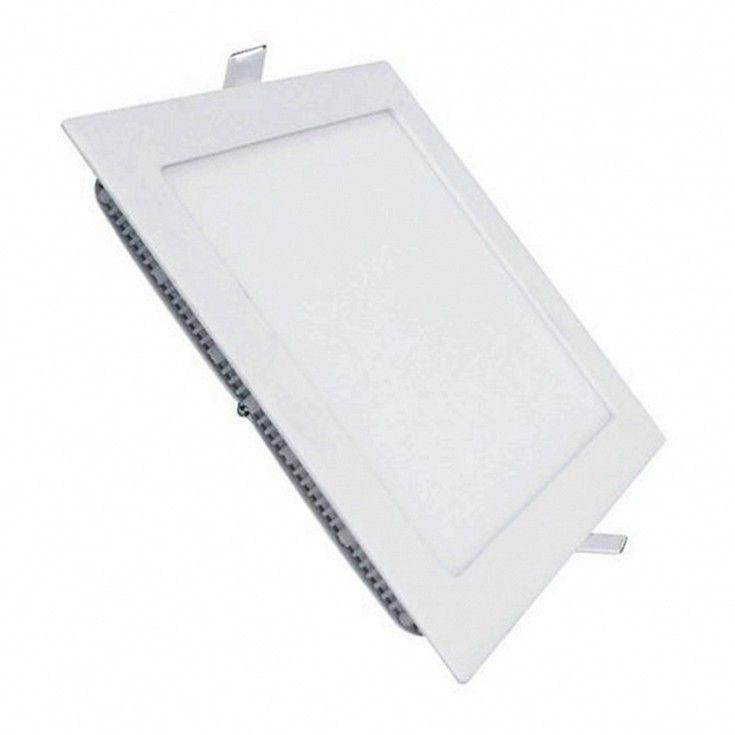

ĐÈN LED PANEL Đặc điểm kỹ thuật ● Hiệu suất chiếu sáng đạt 130 lm/w, tiết kiệm tối đa điện năng tiêu thụ. ● Đa dạng kích thước và công suất để lựa chọn phù hợp với nhu cầu chiếu sáng. ● Sử dụng chip LED SMD tán xạ ánh sáng qua lớp kính quang học chất lượng cao, ánh sáng dịu nhẹ không gây chói. ● Dòng đèn LED panel có đa dạng công suất, kiểu dáng mỏng nhẹ, dễ dàng lắp đặt. ● Sử dụng tấm Fin tán xạ ánh sáng. Ứng dụng trong bệnh viện ● Sử dụng trong chiếu sáng hành lang bệnh viện, chiếu sáng đầy đủ và hoạt động tần suất cao, đáp ứng nhu cầu sử dụng.
ĐÈN LED ỐPTƯỜNG Đặc điểm kỹ thuật ● Đèn ốp tường lắp đặt chip LED chính hãng, chất lượng cao có tuổi thọ cao. ● Thiết kế độc đáo, đa dạng kiểu dáng phù hợp với nhiều vị trí lắp đặt. ● Có thể làm việc trong nhiệt độ từ -10oC đến +45oC. ● Chất lượng ánh sáng ổn định, chỉ số hoàn màu cao, đảm bảo màu ánh sáng chuẩn. Ứng dụng trong bệnh viện ● Sử dụng chiếu sáng tại những nơi như hành lang, cầu thang bệnh viện, các tòa nhà văn phòng trong bệnh viện.

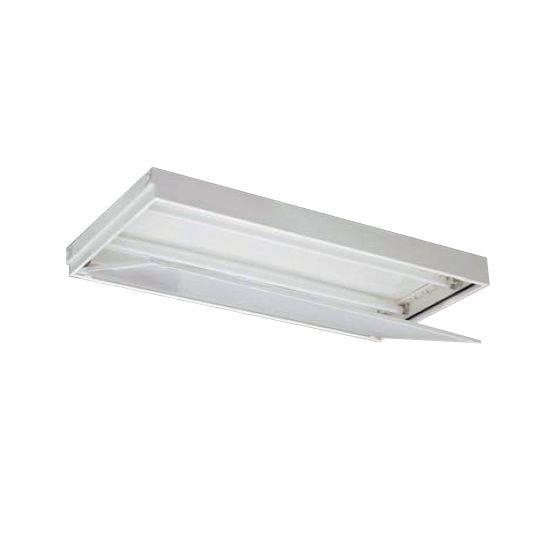

ĐÈN LED PHÒNG SẠCH BỆNH VIỆN Đặc điểm kỹ thuật ● Công suất đèn đa dạng, kiểu dáng nhỏ gọn. ● Thiết kế đạt tiêu chuẩn IP50, IP54, IP65 về chống bám bụi và chống nước. ● Tuổi thọ cao lên tới 65.000 giờ nhờ sử dụng chip LED chính hãng. Ứng dụng trong bệnh viện ● Sử dụng trong phòng chống khuẩn, phòng mổ bệnh viện. ● Ánh sáng ổn định, chiếu sáng đủ cho hoạt động phòng phẫu thuật và phòng sạch chống khuẩn.
ĐÈN LED CHIẾU SÁNG SỰ CỐ Đặc điểm kỹ thuật ● Chip LED chất lượng cao có tuổi thọ cao, tiêu thụ ít điện năng. ● Mặt đèn sử dụng mica khuếch tán ánh sáng, hiển thị rõ nét chỉ dẫn. ● Có dung lượng Pin cao, thời gian nạp đầy 20 giờ, thời gian chiếu sáng 180 phút. ● Tiết kiệm chi phí, tiết kiệm điện năng nhờ sử dụng chip LED tốt, chính hãng uy tín trên thị trường. Ứng dụng trong bệnh viện ● Sử dụng cho chiếu sáng khu vực khẩn cấp, lối thoát hiểm, dự phòng. .
III. KẾT LUẬN
LỜI KẾT Hầu như không có khu vực ứng dụng nào khác đòi hỏi các giải pháp chiếu sáng phức tạp như các cơ sở y tế và chăm sóc, nơi có một loạt các yêu cầu đáp ứng để tạo điều kiện hoàn hảo: bác sĩ và nhân viên chăm sóc cần các điều kiện ánh sáng khác nhau để thực hiện các công việc đòi hỏi mức độ tập trung cao. Các giải pháp cũng được thực hiện để đạt được không gian dễ chịu cho bệnh nhân. Do đó thắp sáng phải đáp ứng nhu cầu và sở thích của các nhóm cá nhân khác nhau trong các tình huống khác nhau. Nhờ vào bài tiểu luận, chúng em biết ánh sáng có thể ảnh hưởng đến tâm trạng như thế nào. Mục đích chính của chiếu sáng trong bệnh viện là để cải thiện chất lượng lưu trú của bệnh nhân, do đó cũng giúp phục hồi. Sự nhấn mạnh tại các cơ sở chăm sóc đang sử dụng ánh sáng đúng cách để cải thiện chất lượng cuộc sống, chẳng hạn như để bù đắp lượng ánh tự nhiên không đủ bằng cách cung cấp các giải pháp chiếu sáng nhân tạo linh hoạt, bắt chước những thay đổi của ánh sáng ban ngày trong suốt một ngày. Công nghệ tiên tiến và điều khiển thông minh cũng giảm thiểu tiêu thụ năng lượng. Đây là cách cân bằng giữa chất lượng chiếu sáng và hiệu quả sử dụng năng lượng.
