Diagrama bimanual

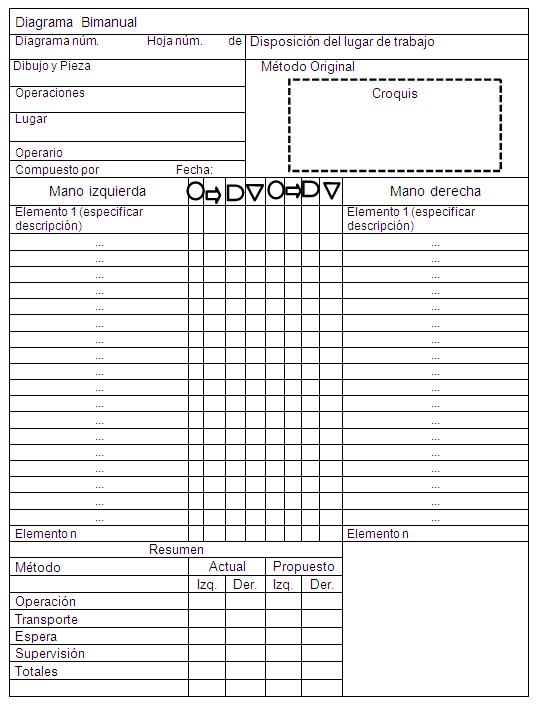

Diagrama bimanual El diagrama bimanual es un cursograma en el cual se consigna la actividad de las manos (o extremidades) del operario indicando la relación entre ellas. Este diagrama registra la sucesión de hechos mostrando las manos y en ocasiones los pies del operario ya sean en acción o en reposo.

Operación: Cortartrozos de vidrio de 1,5 cm Lugar: Talleres Generales Operarios

Compuesto: fecha:

Sostiene tubo Hasta plantilla Mete tubo en plantilla Empuja hasta el fondo Sostiene tubo Retira un poco tubo Hace girar tubo 120/180 Empuja hasta el fondo Sostiene tubo Retira tubo Pas tubo a la derecha Dobla el tubo para partirlo Sostiene tubo Corre a otra parte del tubo

8 2 4 5

5 4

Recoge lima Sostiene lima Lleva lima hasta tubo Sostiene lima Muesca tubo con lima Sostiene lima Sostiene lima Acerca lima a tubo Muescatubo Pone lima en mesa Va hasta tubo Dobla tubo Suelta trozo cortado Va hasta lima
