آشنایی با انواع سیستم های قالب بندی در اجرای سازه ها

‫آشنایی با انواع سیستم های قالب بندی در اجرای سازه ها‬ ‫جدول محتوا‬ ‫آشنایی با انواع سیستم های قالب بندی در اجرای سازه ها ‪1 ........................................................‬‬ ‫منظور از سیستم قالب بندی چیست؟ ‪2 .................................................................................‬‬ ‫از سیستم های قالب بندی برای اجرای چه بخش هایی از سازه استفاده می شود؟ ‪3 .....................‬‬ ‫انواع سیستم قالب بندی سقف ‪4 ..........................................................................................‬‬ ‫قالب میز پرنده ‪4 ............................................................................................................‬‬ ‫قالب قوسی ‪4 .................................................................................................................‬‬ ‫انواع سیستم قالب بندی دیوار ‪5 ...........................................................................................‬‬ ‫قالب دیوار الرج پنل ‪6 .....................................................................................................‬‬ ‫قالب دیوار هوپاد ‪7 .........................................................................................................‬‬ ‫انواع سیستم قالب بندی ستون‪7 ..........................................................................................‬‬ ‫قالب ستون الرج پنل ‪7 ....................................................................................................‬‬ ‫قالب ستون هوپاد ‪8 ........................................................................................................‬‬ ‫قالب ستون گرد ‪8 ...........................................................................................................‬‬ ‫قالب ال شکل ‪9 ..............................................................................................................‬‬ ‫انواع سیستم قالب بندی خاص‪9 ..........................................................................................‬‬ ‫سیستم قالب بندی تونل فرم ‪9 ..........................................................................................‬‬ ‫سیستم قالب بندی باالرونده ‪9 ..........................................................................................‬‬ ‫سیستم قالب بندی شار یو ‪10 ............................................................................................‬‬ ‫سیستم قالب بندی اتوکالیمینگ ‪10 ...................................................................................‬‬ ‫نقش قالب های مدوالر در اجرای سیستم های قالب بندی ‪11 ...................................................‬‬ ‫نکات انتخاب بهتر ین روش قالب بندی هر بخش سازه‪11 .........................................................‬‬

‫‪1‬‬

‫قالب بندی به عنوان یکی از اصولی ترین و بنیادی ترین مراحل در فرآیند ساخت و سازهای ساختمانی‪،‬‬ ‫نقشی کلیدی در تحقق طرح های مهندسی ایفا می کند‪ .‬این مرحله شامل طراحی و اجرای ساختارهای‬ ‫موقتی است که برای شکل دهی بتن تازه ریخته شده و حفظ آن در موقعیت مطلوب تا زمان رسیدن‬ ‫به مقاومت مورد نظر‪ ،‬مورد استفاده قرار می گیرد‪ .‬انتخاب صحیح سیستم های قالب بندی‪ ،‬عالوه بر‬ ‫تاثیرات قابل توجه بر کیفیت نهایی سازه‪ ،‬می تواند به طور قابل توجهی بر سرعت اجرا‪ ،‬هزینه های‬ ‫پروژه و ایمنی عملیات تاثیر بگذارد‪ .‬در این مقاله‪ ،‬به تحلیل دقیق انواع سیستم های قالب بندی‪،‬‬ ‫کاربردهای مختلف آن ها در بخش های مختلف سازه و نکات کلیدی در انتخاب بهترین روش قالب‬ ‫بندی پرداخته می شود‪.‬‬

‫منظور از سیستم قالب بندی چیست؟‬ ‫سیستم قالب بندی به مجموعه ای از قالب ها و تجهیزات مورد نیاز برای ریختن بتن در قالب ها و‬ ‫ایجاد سازه های بتنی اطالق می شود‪ .‬این سیستم شامل قالب هایی است که شکل نهایی سازه را‬ ‫تعیین می کنند و همچنین تجهیزات نگهداری و ایمنی که برای حفظ قالب ها در موقعیت صحیح و‬ ‫جلوگیری از نشت بتن طراحی شده اند‪.‬‬ ‫قالب ها می توانند از مواد مختلفی مانند چوب یا فلز ساخته شوند و با توجه به نوع پروژه و نیازهای‬ ‫خاص‪ ،‬طراحی و تولید می شوند‪ .‬قالب بندی نه تنها به شکل دهی بتن کمک می کند‪ ،‬بلکه استحکام‬ ‫و دوام سازه های بتنی را نیز تضمین می کند‪ .‬انتخاب سیستم قالب بندی مناسب می تواند به بهبود‬ ‫کیفیت سازه و کاهش هزینه ها و زمان ساخت کمک کند‪ .‬به عنوان مثال‪ ،‬استفاده از قالب های پیش‬ ‫ساخته یا مدوالر می تواند به افزایش سرعت نصب و کاهش ضایعات منجر شود‪ .‬همچنین‪ ،‬سیستم‬ ‫های قالب بندی باید به گونه ای طراحی شوند که بتوانند فشار بتن تازه ریخته شده را تحمل کنند و در‬ ‫عین حال به راحتی نصب و جمع آوری شوند‪.‬‬ ‫عالوه بر این‪ ،‬سیستم های قالب بندی باید با استانداردهای ایمنی مطابقت داشته باشند تا از حوادث‬ ‫احتمالی در حین کار جلوگیری شود‪ .‬به همین دلیل‪ ،‬انتخاب صحیح سیستم قالب بندی نه تنها بر کیفیت‬ ‫نهایی سازه تاثیر می گذارد‪ ،‬بلکه بر ایمنی کارگران و کارایی فرایند ساخت نیز تاثیرگذار است‪.‬‬

‫‪2‬‬

‫از سیستم های قالب بندی برای اجرای چه بخش هایی از سازه استفاده می‬ ‫شود؟‬ ‫سیستم های قالب بندی در بخش های مختلف سازه از جمله سقف‪ ،‬دیوار‪ ،‬ستون و سایر اجزای سازه‬ ‫ای مورد استفاده قرار می گیرند‪ .‬هر بخش نیاز به نوع خاصی از قالب بندی دارد که با توجه به طراحی‬ ‫و الزامات پروژه انتخاب می شود‪ .‬سپس طراحی سیستم های قالب بندی به گونه ای انجام می شوند‬ ‫که بتوانند فشار بتن تازه ریخته شده را تحمل کنند و در عین حال به راحتی نصب و جمع آوری شوند‪.‬‬ ‫قالب بندی سقف‪ ،‬دیوار و ستون هر یک ویژگی ها و نیازهای خاص خود را دارند‪ .‬به عنوان مثال‪ ،‬در‬ ‫قالب بندی سقف‪ ،‬استفاده از سیستم های قالب بندی مانند قالب میز پرنده و قالب قوسی به دلیل نیاز‬ ‫به تحمل وزن بتن و ایجاد اشکال خاص بسیار رایج است‪ .‬در مورد دیوارها‪ ،‬سیستم های قالب بندی‬ ‫مانند قالب دیوار الرج پنل و قالب دیوار هوپاد به دلیل سرعت و کارایی در نصب و جمع آوری‪ ،‬به طور‬ ‫گسترده ای استفاده می شوند‪ .‬همچنین‪ ،‬در قالب بندی ستون ها‪ ،‬انواع مختلفی از قالب ها مانند قالب‬ ‫ستون گرد و قالب ال شکل وجود دارد که به طراحان این امکان را می دهد تا اشکال متنوعی را ایجاد‬ ‫کنند‪.‬‬ ‫انتخاب سیستم قالب بندی مناسب نه تنها به کیفیت نهایی سازه کمک می کند‪ ،‬بلکه می تواند به‬ ‫کاهش هزینه ها و زمان ساخت نیز منجر شود‪ .‬به همین دلیل‪ ،‬در مراحل ابتدایی طراحی و برنامه ریزی‬ ‫‪3‬‬

‫پروژه‪ ،‬توجه به نوع قالب بندی و انتخاب صحیح آن از اهمیت ویژه ای برخوردار است‪ .‬این انتخاب‬ ‫باید با در نظر گرفتن عواملی مانند نوع بتن‪ ،‬شرایط محیطی و نیازهای خاص پروژه انجام شود تا‬ ‫اطمینان حاصل شود که سیستم قالب بندی به بهترین نحو ممکن عمل می کند‪.‬‬

‫انواع سیستم قالب بندی سقف‬ ‫در صنعت ساخت و ساز‪ ،‬قالب بندی سقف یکی از مراحل مهمی است که برای شکل دهی و تثبیت بتن‬ ‫تازه ریخته شده ضروری است‪ .‬انتخاب سیستم مناسب برای قالب بندی سقف می تواند بر کیفیت‬

‫نهایی سازه‪ ،‬سرعت کار و هزینه های پروژه تاثیر زیادی داشته باشد‪ .‬در این بخش‪ ،‬به بررسی دو نوع‬

‫رایج سیستم های قالب بندی سقف‪ ،‬یعنی قالب میز پرنده و قالب قوسی‪ ،‬خواهیم پرداخت‪.‬‬

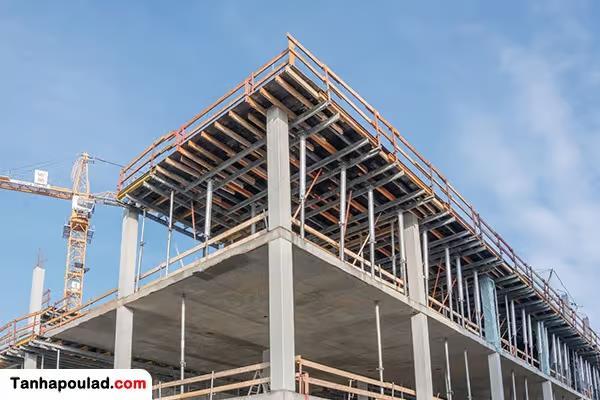

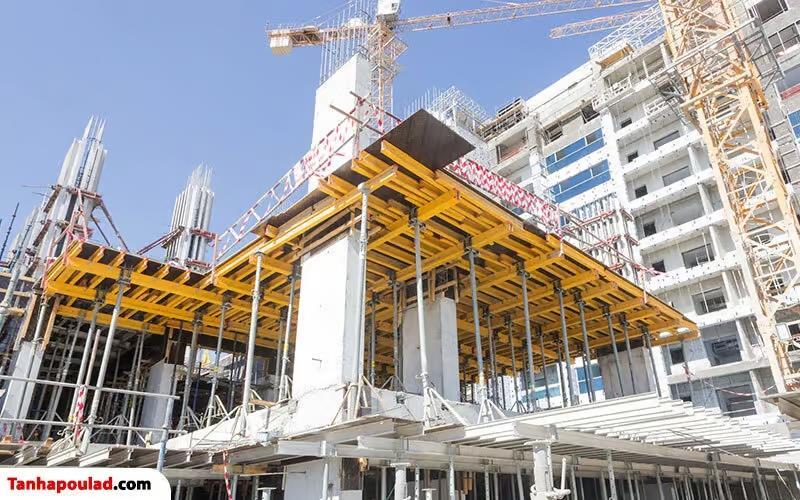

‫قالب میز پرنده‬ ‫قالب میز پرنده یا عرشه پرنده نوعی سیستم قالب بندی سقف است که به ویژه در بتن ریزی سقف ها‬

‫یا دال های بتنی در ساختمان های چندطبقه‪ ،‬آسمان خراش ها و پروژه های مسکونی و اداری انبوه‬ ‫سازی شده کاربرد دارد‪ .‬این سیستم به دلیل ویژگی هایی نظیر قابلیت حمل و نصب در ارتفاع زیاد‪،‬‬ ‫دقت باال و نتیجه مطلوب بتن ریزی‪ ،‬به طور گسترده ای در پروژه های ساختمانی مرتفع و نیمه بلند‬

‫استفاده می شود‪.‬‬

‫قالب های میز پرنده به طور معمول به صورت پیش ساخته تولید می شوند و برای انتقال آنها به‬ ‫ارتفاعات باال از جرثقیل ها و کرین ها استفاده می شود و به همین دلیل‪ ،‬اصطالح "میز پرنده" به این‬

‫سیستم اطالق شده است‪ .‬این قالب ها پس از نصب و آماده سازی‪ ،‬برای بتن ریزی سقف یا دال بتنی‬

‫به کار می روند‪ .‬بتن ریزی به دو روش دال تخت یا تیرچه بلوک انجام می شود که پس از اتمام بتن‬ ‫ریزی‪ ،‬قالب ها با استفاده از جرثقیل از محدوده بتن ریزی خارج شده و به طبقات باالیی برای استفاده‬ ‫مجدد منتقل می شوند‪.‬‬

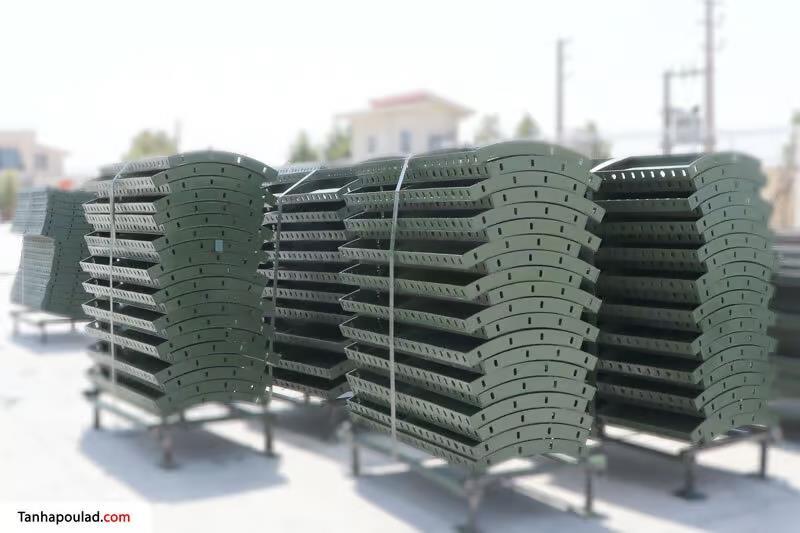

‫قالب قوسی‬ ‫قالب قوسی‪ ،‬نوعی سیستم قالب بندی است که برای ساخت سازه هایی با انحناهای مختلف طراحی‬ ‫شده است‪ .‬در این سیستم‪ ،‬کنج های سقف به شکل قوسی طراحی می شوند تا از ترک خوردگی و‬ ‫آسیب های ناشی از نیروهای چرخشی و بارهای ضربه ای جلوگیری شود‪ .‬در طراحی و ساخت این قالب‬ ‫ها‪ ،‬از ابزارهای دقیق و پیشرفته برای کنترل شیب و زاویه خمیدگی استفاده می شود‪.‬‬ ‫برای ساخت قالب بتن های فلزی از جمله قالب قوسی‪ ،‬از ماشین های نورد الکتریکی و مکانیکی استفاده‬ ‫می شود و با استفاده از مواد اولیه با ضخامت مناسب‪ ،‬به شکل دلخواه خم می شود‪ .‬پس از آماده‬ ‫سازی و خم کردن پلیت ها‪ ،‬پروفیل ها و تسمههای الزم برای تقویت قالب به کار گرفته می شوند تا‬ ‫قالب قوسی نهایی شکل گیرد‪ .‬این نوع قالب بندی به وسیله قوس های تشکیل شده از لوله های نورد‬ ‫‪4‬‬

‫شده تولید می شود که به عنوان پشت بند قالب مدوالر برای اجرای قالب بندی با شعاع مشخص‬ ‫استفاده می شوند‪ .‬این قالب ها می توانند به راحتی در اندازه ها و ابعاد مختلف تولید شوند و با‬ ‫استفاده از گیره های مناسب به لوله های نورد شده متصل گردند‪ ،‬بدون اینکه به تسمه های افقی که‬ ‫معموال در قالب بندی مدوالر وجود دارند‪ ،‬نیاز داشته باشد‪.‬‬ ‫قالب بندی سقف قوسی برای پروژه هایی که نیاز به ساختارهای منحنی و با انحناهای مختلف دارند‪،‬‬ ‫بسیار مناسب است و به راحتی می تواند در پروژه های بزرگ و پیچیده استفاده شود‪ .‬این سیستم قالب‬ ‫بندی به مهندسان و پیمانکاران این امکان را می دهد تا سازه های بتنی با کیفیت و استحکام باال را با‬ ‫سرعت بیشتری اجرا کنند‪.‬‬

‫انواع سیستم قالب بندی دیوار‬ ‫در صنعت ساخت و ساز‪ ،‬انتخاب سیستم قالب بندی دیوار یکی از عوامل کلیدی در بهینه سازی فرایند‬ ‫ساخت و کاهش هزینه ها به شمار می رود‪ .‬قالب بندی دیوار به عنوان یک ابزار اساسی در اجرای پروژه‬ ‫های عمرانی‪ ،‬نیازمند توجه ویژه ای به نوع و ویژگی های آن است‪ .‬در این راستا‪ ،‬دو نوع سیستم قالب‬ ‫بندی دیوار که به طور گسترده مورد استفاده قرار می گیرند‪ ،‬قالب دیوار الرج پنل و قالب دیوار هوپاد‬ ‫هستند‪.‬‬ ‫‪5‬‬

‫قالب دیوار الرج پنل‬ ‫سیستم قالب دیوار الرج پنل یک نوع پیشرفته از قالب های ساختمانی است که با صفحات بزرگ و‬

‫ابعاد مختلف تولید می شود‪ .‬با افزایش دقت در ابعاد قالب های الرج پنل‪ ،‬خطاهای ساختاری کمتری‬ ‫رخ می دهد و استحکام سازه های بتنی افزایش می یابد‪ .‬متعلقات این قالب ها از پلیمرهای محکم و‬ ‫مقاومی ساخته می شوند که بتن به آنها چسبیده نمی شود‪.‬‬

‫با استفاده از سیستم قالب دیوار الرج پنل‪ ،‬برخالف روش های بتن ریزی سنتی که در چندین مرحله‬

‫انجام می شدند‪ ،‬بتن ریزی در یک مرحله صورت می گیرد‪ .‬این به معنای استفاده از یک فرایند سریع‬ ‫تر برای ترکیب و تولید بتن است‪ .‬با این روش‪ ،‬متعلقات مربوط به قالب بندی بتن حذف می شوند و‬

‫ساختار به صورت یکپارچه و هماهنگ طراحی می شود‪ .‬خرید و استفاده از قالب های الرج پنل نیازی‬ ‫به فرآیند طوالنی مونتاژ و دمونتاژ یا همان نصب و ندارد و همین امر باعث افزایش سرعت اجرای پروژه‬

‫می شود‪.‬‬

‫سیستم قالب الرج پنل نیازی به استفاده از پشت بندها ندارد و با استفاده از تعداد کمتری بولت‪ ،‬میان‬

‫بولت ها حذف می شوند‪ .‬این نوع قالب بتن به دلیل یکپارچگی شان بدون درز هستند که باعث افزایش‬ ‫کیفیت سطح بتن می شود‪ .‬همچنین‪ ،‬قبل از ریختن بتن‪ ،‬می توان درب و پنجره ها را نصب کرد‪.‬‬ ‫استفاده از قالب فلزی الرج پنل به دلیل کاهش زمان و هزینه ها‪ ،‬انتخاب عالی برای اجرای پروژه ها‬

‫می باشد‪.‬‬

‫‪6‬‬

‫قالب دیوار هوپاد‬ ‫قالب دیوار هوپاد یک سازه مفید و کاربردی برای بتن ریزی دیوارها است‪ .‬این قالب از تخته های پالی‬

‫وود ساخته شده و به جای سازه های فلزی معمول (سولجرها)‪ ،‬از تیرهای عمودی ‪ 20H‬استفاده می‬

‫کند‪ .‬این ویژگی باعث می شود که قالب سبک تر و آسان تر نصب شود‪.‬‬

‫قالب هوپاد دیوار به صورت افقی روی تیرهای عمودی فلزی (ویلرها) نصب می شود‪ .‬این نحوه نصب‪،‬‬ ‫باعث افزایش مقاومت دیوار در برابر نیروهای وارده می گردد‪ .‬عالوه بر این‪ ،‬این قالب همچنین برای‬

‫اتصال جک های دو پیچ نیز مورد استفاده قرار می گیرد‪.‬‬

‫از دیگر کاربردهای این محصول می توان به استفاده در سکوی بتن ریزی و سایر اتصاالت فلزی اشاره‬ ‫کرد‪ .‬همچنین‪ ،‬این قالب برای بتن های اکسپوز (بتن هایی که برای نما و زیباسازی ظاهر استفاده می‬

‫شوند) نیز به کار گرفته می شود‪.‬‬

‫در مجموع‪ ،‬قالب هوپاد دیوار با ویژگی های منحصر به فرد خود‪ ،‬یک ابزار مفید و کارآمد برای بتن ریزی‬ ‫دیوارها محسوب می شود و کاربردهای متنوعی در صنعت ساختمان دارد‪.‬‬

‫انواع سیستم قالب بندی ستون‬ ‫در فرآیند ساخت و ساز‪ ،‬انتخاب سیستم قالب بندی مناسب برای ستون ها‪ ،‬نه تنها بر کیفیت نهایی‬ ‫سازه تاثیر می گذارد‪ ،‬بلکه می تواند به بهینه سازی عملکرد‪ ،‬کاهش هزینه ها و تسریع در زمان اجرای‬ ‫پروژه نیز کمک کند‪ .‬هر یک از سیستم های قالب بندی ستون‪ ،‬ویژگی ها و مزایای خاص خود را دارند‬ ‫که آن ها را برای شرایط مختلف پروژه ها مناسب می سازد‪ .‬در ادامه به بررسی چهار نوع سیستم قالب‬ ‫بندی ستون می پردازیم که در دنیای مهندسی عمران به طور گسترده ای مورد استفاده قرار می گیرند‪.‬‬

‫قالب ستون الرج پنل‬ ‫قالب بندی ستون با قالب الرج پنل‪ ،‬یک سیستم پیشرفته و بسیار کارآمد است که در ساخت و ساز مدرن‬

‫برای ایجاد ستون های بتنی مربعی و مستطیلی به کار می رود‪ .‬این روش نوآورانه قالب بندی‪ ،‬فرآیند ساخت‬

‫ستون ها را در پروژه های کوچک و بزرگ به طور چشمگیری بهبود بخشیده است‪ .‬این سیستم از قالب های‬

‫بزرگ و مقاومی تشکیل شده است که معموال از موادی مانند فوالد یا آلومینیوم ساخته می شوند و تا فشار‬

‫‪ ۱۰۰‬کیلو نیوتن متر بر ثانیه تحمل می نمایند‪.‬‬

‫قالب های مذکور‪ ،‬به گونه ای طراحی شده اند که استفاده از آنها بسیار آسان است و قالب دقیقی برای‬

‫ریختن بتن و ایجاد ستون فراهم می کنند‪ .‬اندازه این قالب ها می تواند متنوع باشد‪ ،‬اما به طور کلی بزرگتر‬

‫از اجزای قالب بندی سنتی هستند که این ویژگی امکان مونتاژ سریع تر و پوشش سطح بیشتری را در یک‬ ‫قطعه فراهم می کند‪.‬‬

‫یکی از مزایای برجسته این سیستم‪ ،‬انعطاف پذیری آن است‪ .‬این قالب ها می توانند برای انواع ابعاد ستون‬ ‫ها استفاده شوند که این ویژگی آنها را برای طرح های معماری متنوع و نیازهای سازه ای مختلف مناسب‬

‫‪7‬‬

‫می سازد‪ .‬این انعطاف پذیری به ویژه در پروژه هایی که ستون هایی با اندازه های متفاوت دارند یا در سازه‬ ‫هایی که ابعاد ستون ها از طبقه ای به طبقه دیگر تغییر می کند‪ ،‬بسیار ارزشمند است‪.‬‬

‫قالب ستون هوپاد‬ ‫قالب ستون هوپاد از فریم فلزی‪ ،‬رویه ای از جنس پالی وود و پشت بندهای فلزی تشکیل شده است‪ .‬این‬

‫قالب ها برای بتن ریزی ستون هایی با مقاطع مختلف مورد استفاده قرار می گیرند‪ .‬یکی از ویژگی های‬

‫برجسته این قالب ها‪ ،‬امکان تنظیم به روش کشویی برای مقاطع مختلف ستون ها می باشد‪ .‬به طوری که‬

‫می توانند برای اجرای ستونها با هر ابعادی به کار گرفته شوند‪.‬‬

‫برای تغییر سایز قالب ها‪ ،‬تنها نیاز به باز کردن اتصاالت و سپس تنظیم مجدد آن ها است‪ .‬این قابلیت‪،‬‬

‫انعطاف پذیری و کارایی باالیی را به این سیستم می بخشد و به کاهش زمان و هزینه های اجرایی کمک‬ ‫می کند‪ .‬در نتیجه‪ ،‬قالب ستون هوپاد به دلیل ساختار مستحکم و قابلیت تغییر سایز‪ ،‬گزینه ای مناسب برای‬

‫استفاده در پروژه های ساختمانی مختلف می باشد‪.‬‬

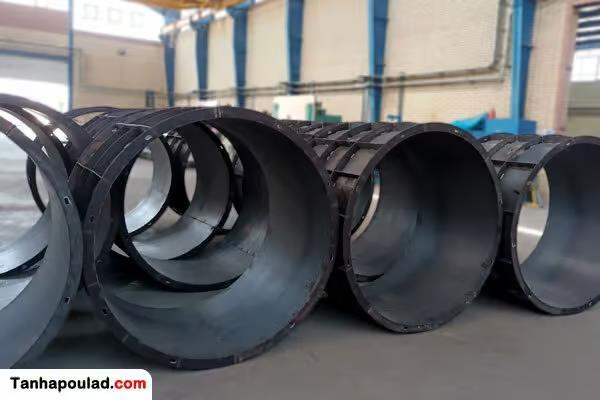

‫قالب ستون گرد‬ ‫قالب ستون گرد بتن‪ ،‬یکی از انواع سیستم قالب بندی ستون است که به صورت لوله هایی با قطر مشخص و از‬ ‫جنس فایبرگالس های مسلح شده و یا از اجناسی نظیر آن‪ ،‬که ضمن استحکام کافی نسبتا سبک باشد‪ ،‬ساخته‬

‫می شود‪ .‬قالب ستون گرد را گاهی از چوب نیز می سازند‪ .‬در این حالت عرض صفحات چوبی را به مراتب کمتر‬ ‫از حالت قالب های ستون چند ضلعی در نظر می گیرند‪.‬‬ ‫قالب بتن ستون گرد‪ ،‬معموال با قطرهای ‪ 30‬الی ‪ 200‬سانتیمتر و در طول های ‪ 1‬الی ‪ 3‬متر تولید می شوند‪.‬‬

‫‪8‬‬

‫قالب ال شکل‬ ‫قالب ‪ L‬شکل ستون یک نوع قالب است که مقطع عرضی آن به شکل حرف ‪ L‬است‪ .‬این نوع قالب معموال‬

‫در ستون های مربع یا مستطیل استفاده می شود‪ ،‬جایی که به استحکام و پایداری بیشتری نیاز است‪ .‬ستون‬ ‫های بتنی با مقطع مربع یا مستطیل‪ ،‬معموال از بتن مسلح ساخته می شوند که ترکیبی از بتن و آرماتور‬

‫فوالدی است‪ .‬آرماتور فوالدی به تقویت ستون کمک کرده و از خم شدن آن تحت بار جلوگیری می کند‪.‬‬

‫ستون های بتنی با مقطع مربع و مستطیل‪ ،‬روشی چندمنظوره و کارآمد برای ایجاد پشتیبانی در ساختمان‬

‫ها و سازه ها هستند‪ .‬این ستون ها با طراحی خاص خود‪ ،‬امکان افزایش استحکام و پایداری را در گوشه‬ ‫ها و نقاط حساس فراهم می کنند‪ .‬استفاده از بتن مسلح در ساخت این ستون ها نیز به افزایش مقاومت‬

‫و دوام آن ها کمک می کند‪.‬‬

‫انواع سیستم قالب بندی خاص‬ ‫در پروژه های پیچیده و پیشرفته ساختمانی‪ ،‬انتخاب سیستم های قالببندی خاص میتواند تاثیر قابل‬

‫توجهی بر کارایی‪ ،‬دقت و زمان بندی پروژه ها داشته باشد‪ .‬این سیستم ها به گونه ای طراحی شده اند‬ ‫که بتوانند نیازهای منحصر به فرد و چالش های خاص سازه های مدرن را برآورده سازند‪ .‬در این بخش‪،‬‬

‫به بررسی چهار نوع متداول سیستم های قالب بندی خاص‪ ،‬شامل سیستم قالب بندی تونل فرم‪ ،‬سیستم‬

‫قالب بندی باالرونده‪ ،‬سیستم قالب بندی شاریو و سیستم قالب بندی اتوکالیمینگ خواهیم پرداخت‪.‬‬

‫سیستم قالب بندی تونل فرم‬ ‫سیستم قالب بندی تونل فرم یکی از روشهای کارآمد برای قالب بندی بتن است که به شکل تونل‬ ‫طراحی شده و از چندین قالب مجزا تشکیل شده است که به صورت یکپارچه مونتاژ می شوند‪ .‬این‬

‫قالب به دلیل طراحی منحصر به فردش‪ ،‬امکان انجام بتن ریزی را به صورت یک سیکل پیوسته فراهم‬ ‫می کند که باعث افزایش سرعت و دقت در عملیات قالب بندی و بتن ریزی می شود‪ .‬استفاده از قالب‬ ‫تونل فرم در پروژه های مسکونی و صنعتی با نیاز به سرعت باال و دقت زیاد‪ ،‬بسیار موثر است و با‬ ‫کاهش تعداد اتصاالت و ایجاد سطوح صاف و یکنواخت‪ ،‬به بهبود کیفیت نهایی سازه کمک می کند‪.‬‬

‫سیستم قالب بندی باالرونده‬ ‫سیستم قالب بندی باالرونده یکی از انواع قالب بتن است که برای سازه های عمودی‪ ،‬مانند دیوارها و‬ ‫سازه های بلند مورد استفاده قرار می گیرد‪ .‬این قالب با پیشرفت فرایند ساخت‪ ،‬به سمت باال حرکت‬ ‫کرده و امکان اجرای دیوارها را به صورت پیوسته فراهم می کند‪ .‬استفاده از قالب باالرونده به دلیل‬

‫سرعت و دقت باال‪ ،‬به تسهیل و تسریع پروژه های بزرگ عمرانی کمک کرده و کیفیت نهایی سازه ها را‬

‫بهبود می بخشد‪ .‬این نوع قالب به عنوان یکی از ضروری ترین و مهم ترین ابزارها در ساخت دیوارها و‬ ‫سازه های بلند‪ ،‬نقش حیاتی در جلوگیری از توقف فرایند ساخت و ساز ایفا می کند‪ .‬قیمت قالب بتن‬ ‫در این نوع سیستم قالب بندی باالرونده با توجه به متریال اولیه و هزینه طراحی تعیین می شود‪.‬‬

‫‪9‬‬

‫سیستم قالب بندی شاریو‬ ‫سیستم قالب بندی شاریو یک روش مدرن و کارآمد برای ساخت سازه های بتنی است که با استفاده از‬

‫تکنولوژی های پیشرفته و قالب های خاص‪ ،‬زمان و هزینه ساخت را کاهش می دهد و کیفیت و دقت‬ ‫ساخت را افزایش می دهد‪ .‬این سیستم به دلیل ویژگی های منحصر بهفرد‪ ،‬مورد توجه مهندسین و‬ ‫معماران قرار گرفته و برای ساخت انواع سازه های بتنی مانند پل ها‪ ،‬ساختمان ها و تونل ها استفاده‬

‫می شود‪ .‬قالب های شاریو قابل تنظیم هستند و با زنجیره های فوالدی و قفل های خاص‪ ،‬استحکام‬ ‫باال و اتصال صحیح بین بخش های قالب را تضمین می کنند‪ .‬این سیستم باعث افزایش سرعت اجرا‪،‬‬ ‫صرفه جویی در مصرف بتن و مواد ساختمانی‪ ،‬و ایجاد سازههای بادوام و مقاوم می شود‪.‬‬

‫سیستم قالب بندی اتوکالیمینگ‬ ‫سیستم قالب بندی اتوکالیمینگ یک روش مدرن و خودکار برای ساخت و ساز سازه های عمودی‪ ،‬مانند‬ ‫ستون ها و پل ها می باشد‪ .‬این سیستم از قالب هایی استفاده می کند که به طور خودکار و هیدرولیکی‬ ‫به سمت باال حرکت می کنند‪ .‬سیستم های قالب بندی اتوکالیمینگ به کمک ریل های راهنما به ساختار‬

‫اصلی سازه متصل می شوند و عملیات قالب بندی را با دقت و ایمنی باال انجام می دهند‪ .‬این سیستم‬

‫به ویژه برای پروژه هایی با ارتفاع زیاد و در شرایط جوی مختلف‪ ،‬از جمله بادهای قوی (تا ‪ 70‬کیلومتر‬

‫در ساعت)‪ ،‬طراحی شده است و می توانند به طور موثری برای شکل های مختلف پل و ستون استفاده‬

‫شوند‪.‬‬ ‫‪10‬‬

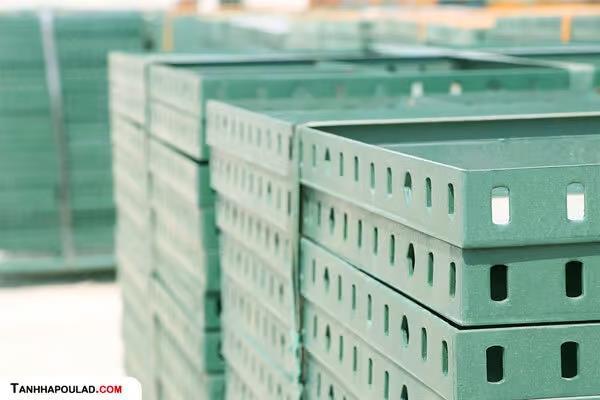

‫نقش قالب های مدوالر در اجرای سیستم های قالب بندی‬ ‫از آنجایی که قالب های مدوالر به صورت قطعات استاندارد و قابل تعویض طراحی شده اند‪ ،‬امکان‬ ‫انعطاف پذیری در طراحی و تنظیم ابعاد و اشکال مختلف را فراهم می آورند‪ .‬این ویژگی به طراحان و‬ ‫مهندسان این امکان را می دهد که به راحتی با نیازهای خاص پروژه ها سازگار شوند و در نتیجه‪ ،‬کیفیت‬ ‫و دقت ساخت افزایش یابد ‪.‬استفاده از قالب های مدوالر همچنین به تسریع در فرآیند اجرا کمک می‬ ‫کند‪ .‬این سیستم ها به دلیل قابلیت نصب سریع و کاهش زمان بتن ریزی‪ ،‬به پیمانکاران این امکان را‬ ‫می دهند که پروژه ها را با سرعت بیشتری به اتمام برسانند‪ .‬عالوه بر این‪ ،‬قالب های مدوالر به دلیل‬ ‫قابلیت استفاده مجدد و کاهش ضایعات‪ ،‬هزینه های کلی پروژه را نیز به حداقل می رسانند‪ .‬قیمت‬ ‫قالب مدوالر نیز با توجه به هزینه متریال اولیه و تولید و ساخت این نوع قالب ها تعیین می شود‪.‬‬

‫نکات انتخاب بهترین روش قالب بندی هر بخش سازه‬ ‫برای انتخاب بهترین روش قالب بندی هر بخش سازه‪ ،‬نکات زیر حائز اهمیت هستند‪:‬‬ ‫نوع سازه و کاربرد آن‪ :‬نوع سازه (مسکونی‪ ،‬صنعتی‪ ،‬تجاری) و کاربرد آن‪ :‬نوع سازه و کاربرد آن تاثیر‬ ‫زیادی بر انتخاب سیستم قالب بندی دارد‪ .‬برای مثال‪ ،‬سقف های سوله نیاز به پوشش های خاصی‬ ‫دارند که با توجه به نوع فعالیت درون سوله انتخاب می شوند‪.‬‬ ‫‪11‬‬

‫شرایط محیطی و بارهای وارده‪ :‬شرایط جوی‪ ،‬بارهای زنده و مرده و رفتار لرزه ای سازه باید در نظر گرفته‬

‫شوند‪ .‬انتخاب سیستم های قالب بندی که بتوانند به خوبی با این شرایط سازگار شوند‪ ،‬ضروری است‪.‬‬

‫زمان و هزینه‪ :‬سرعت اجرا و هزینه های مربوط به هر سیستم قالب بندی نیز باید مورد نظر قرار گیرد‪.‬‬ ‫سیستم هایی که زمان نصب کمتری دارند و همچنین هزینه های کمتری را به همراه دارند‪ ،‬معموال گزینه‬ ‫های بهتری هستند‪.‬‬ ‫کیفیت و دقت‪ :‬سیستم های قالب بندی باید قادر به ارائه سطوح بتنی با کیفیت و دقت باال باشند‪.‬‬ ‫این امر به استحکام و زیبایی نهایی سازه کمک می کند‪.‬‬

‫کالم‬

‫آخر‬

‫در پایان‪ ،‬بررسی دقیق و انتخاب هوشمندانه سیستم قالب بندی‪ ،‬نقش تعیین کننده ای در موفقیت‬ ‫پروژه های عمرانی در شهرهای پیشرفته ایفا می کند‪ .‬هر سیستم قالب بندی با ویژگی ها و مزایای‬ ‫منحصر به فرد خود‪ ،‬به اجرای طرح ها با دقت باال‪ ،‬سرعت عمل و بهینه سازی هزینه ها کمک شایانی‬ ‫می نماید‪ .‬دستیابی به نتایج مطلوب و ارتقای کیفیت نهایی سازه ها‪ ،‬مستلزم توجه دقیق به نیازهای‬ ‫ویژه هر پروژه و شرایط محیطی حاکم بر آن است ‪.‬در دنیای رقابتی امروز صنعت ساخت و ساز‪ ،‬بهره‬ ‫گیری از فناوری های پیشرفته و سیستم های قالب بندی مدرن‪ ،‬مزیت رقابتی محسوب می شود‪.‬‬ ‫پیمانکاران موفق‪ ،‬با شناخت دقیق ظرفیت ها و محدودیت های هر سیستم قالب بندی‪ ،‬قادر خواهند‬ ‫بود تا با انتخاب مناسب‪ ،‬گام های موثری در جهت تحقق اهداف پروژه و رضایت کارفرمایان بردارند‪.‬‬ ‫در نهایت‪ ،‬بهره گیری از تجربیات موفق و به روزرسانی دانش فنی‪ ،‬می تواند به ارتقای جایگاه صنعت‬ ‫ساختمان در عرصه ملی و بین المللی کمک شایانی نماید‪.‬‬
