کاربردهای داربست در طراحی پل ها و المان های شهری

‫کاربرد داربست ها در طرایح پل ها و المان های شهری‬ ‫جدول محتوایی‬ ‫کاربرد داربست ها در طراحی پل ها و المان های شهری ‪1 .................................................................................‬‬ ‫داربست فلزی یا اسکافلد چیست؟ ‪3 ............................................................................................................‬‬ ‫انواع داربست های فلزی که در ساخت المان های شهری استفاده می شوند؟‪4 .......................................................‬‬ ‫داربست مثلثی ‪4 ...............................................................................................................................‬‬ ‫داربست مدوالر ‪5 .............................................................................................................................‬‬ ‫داربست ستاره ای ‪5 ...........................................................................................................................‬‬ ‫داربست کاپالک ‪6 .............................................................................................................................‬‬ ‫تفاوت شورینگ و اسکافلد در پیاده سازی داربست های عمرانی‪7 .....................................................................‬‬ ‫آشنایی با انواع پل ها‪9 ...........................................................................................................................‬‬ ‫تجهیزات مورد نیاز ساخت پل ها ‪10 .........................................................................................................‬‬ ‫جرثقیل حامل ‪10 ..............................................................................................................................‬‬ ‫حامل های تیر ‪11 .............................................................................................................................‬‬ ‫جرثقیل های دروازه ای ‪11 .................................................................................................................‬‬ ‫بهترین داربست های مورد استفاده در پیاده سازی پل ها ‪12 .............................................................................‬‬ ‫داربست مدوالر پل ‪12 .......................................................................................................................‬‬ ‫داربست فلزی پل ‪12 ..........................................................................................................................‬‬ ‫داربست معلق ‪12 ..............................................................................................................................‬‬ ‫روش پیاده سازی داربست فلزی در ساخت پل های معلق‪13 ............................................................................‬‬ ‫جمع بندی ‪14 ......................................................................................................................................‬‬

‫‪1‬‬

‫اسکافولد یا همان داربست فلزی‪ ،‬یک ساختار موقت است که اغلب از ستون و لوله های فلزی ساخته‬ ‫می شود و برای حفاظت از جان کارگران ساختمانی‪ ،‬بازرسان و سایر افرادی که نیاز به کار در ارتفاع‬

‫دارند‪ ،‬به کار می رود‪ .‬تاریخچه استفاده از اسکافولد به دوران سنگی بر می گردد‪ .‬شواهد نشان می دهند‬

‫که از اسکافولدها بیش از ‪ ۱۷,۰۰۰‬سال پیش‪ ،‬توسط افرادی که نقاشی های غار السکو را انجام دادند‪،‬‬

‫استفاده می شد‪.‬‬

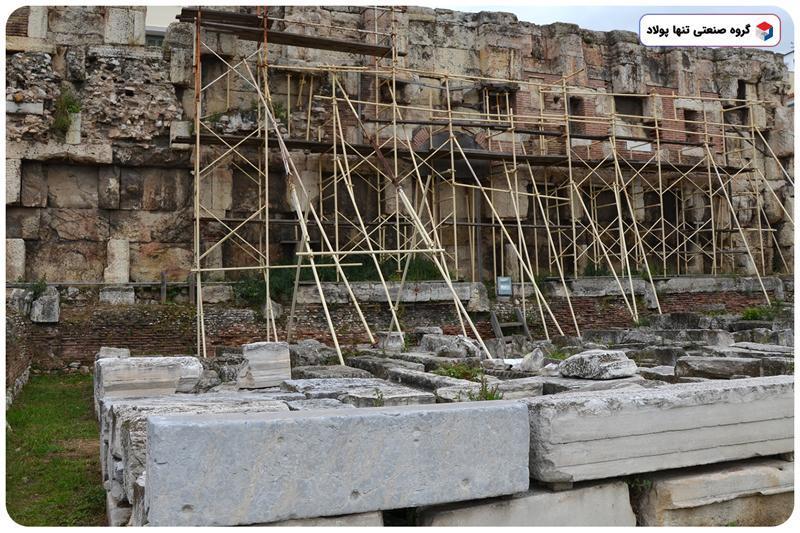

‫استفاده از اسکافولد از دیرباز در جوامع باستانی در سراسر جهان‪ ،‬از جمله مصر باستان و چین باستان‪،‬‬

‫بسیار متداول بوده است‪ .‬اسکافولد های اولیه اغلب از چوب ساخته می شدند و برای استفاده از آنها‪،‬‬ ‫یک طناب در باالی این تخته های چوبی متصل می شد تا پایداری آنها هنگام استفاده تضمین شود و‬

‫همچنین امکان کار در ارتفاع فراهم شود‪.‬‬

‫در دنیای مدرن امروزی‪ ،‬اسکافولد به طور قابل توجهی از نسخههای اولیه خود پیشرفت کرده و در حال‬ ‫حاضر به انواع مختلفی از جنس های مختلف ساخته می شود‪ .‬در این مقاله به تعریف دقیقی از داربست‬ ‫فلزی‪ ،‬بررسی انواع داربست های فلزی‪ ،‬روش های ساخت آنها‪ ،‬تفاوت شورینگ و اسکافولد در پیاده‬

‫سازی داربستهای عمرانی و بهترین روش استفاده از داربست های فلزی در ساخت پل ها و سایر موارد‬ ‫مرتبط می پردازیم‪.‬‬

‫‪2‬‬

‫داربست فلزی یا اسکافلد چیست؟‬ ‫داربست فلزی یک سازه موقت و قابل حمل است که به طور گسترده در صنعت ساخت و ساز و به‬ ‫جهت انجام کارهای عمرانی و ساختمانی در ارتفاع استفاده می شود‪ .‬این داربست معموال از اتصاالت‬

‫و لوله های فلزی ساخته می شود و به عنوان پلتفرمی برای کارگران‪ ،‬ابزار و تجهیزات در ارتفاع مورد‬

‫استفاده قرار می گیرد‪ .‬داربست فلزی یا اسکافلد در واقع یک ساختار موقت است که به افراد اجازه می‬ ‫دهد تا به واسطه یک سکوی ایمن‪ ،‬بتوانند در ارتفاع کار کنند‪ .‬از این ساختارهای موقت معموال برای‬

‫ساخت‪ ،‬نگهداری یا تعمیرات ساختمان ها‪ ،‬پل ها و سازه های دیگر استفاده می شود‪.‬‬

‫از ویژگی های مهم استفاده از اسکافولد‪ ،‬طراحی و تولید آن به شکل های مختلف است که بر اساس‬ ‫نیازهای هر پروژه قابل تنظیم است‪ .‬همچنین‪ ،‬نصب آسان و عدم نیاز به نیروی کار ماهر‪ ،‬از مزایای دیگر‬

‫استفاده از این ساختار موقت است که به بهبود سرعت و کارایی در فرآیند ساخت و ساز کمک می کند‪.‬‬ ‫داربست ها در انواع مختلفی از جمله داربست مثلثی‪ ،‬داربست مدوالر‪ ،‬داربست ستاره ای و داربست‬ ‫کاپالک تولید می شوند که هر کدام دارای ویژگی ها و مزایای مخصوص به خود هستند‪.‬‬

‫‪3‬‬

‫انواع داربست های فلزی که در ساخت المان های شهری استفاده می شوند؟‬ ‫داربست های فلزی نقش مهمی در ساخت و نصب المان های شهری ایفا می کنند‪ .‬انواع مختلفی از‬ ‫این داربست ها برای اهداف گوناگون به عنوان اجزای اصلی در ساخت پروژه های عمرانی و شهری مورد‬ ‫استفاده قرار می گیرند‪ .‬از جمله مهمترین انواع داربست های فلزی که در ساخت المان های شهری‬ ‫کاربرد دارند‪ ،‬همانطور که در بخش قبل پرداخته شد‪ ،‬می توان به داربست مدوالر‪ ،‬مثلثی‪ ،‬کاپالک و‬ ‫ستاره ای اشاره کرد‪ .‬هر یک از این داربست ها ویژگی های منحصر به فردی دارند که آنها را برای‬ ‫کاربردهای خاص در ساخت و نصب المان های شهری مناسب می سازد‪ .‬این داربست ها با توجه به‬ ‫نیازهای پروژه‪ ،‬شرایط محیطی و الزامات ایمنی انتخاب می شوند‪ .‬در ادامه هر کدام از این داربست ها‬ ‫را با جزئیات بیشتری معرفی خواهیم کرد‪.‬‬ ‫داربست مثلثی‬ ‫داربست های مثلثی که با عنوان داربست امگا نیز شناخته می شوند‪ ،‬ابزارهای مهمی در صنعت ساخت‬ ‫و ساز هستند که برای باال رفتن و نگهداری از سازه های پیچیده و بلند مورد استفاده قرار می گیرند‪ .‬این‬ ‫داربست ها از جنس لوله های ورق فوالدی و به ویژه ورق سیاه با کیفیت از نوع ‪ 37st‬ساخته شده و‬ ‫به صورت مدوالر تولید می شوند‪ .‬به عبارت دیگر‪ ،‬داربست های مثلثی از اجزای پیش ساخته ای تشکیل‬ ‫شده که در محل پروژه ساخته و نصب می شود تا یک سیستم داربستی کامل شکل گیرد‪.‬‬

‫‪4‬‬

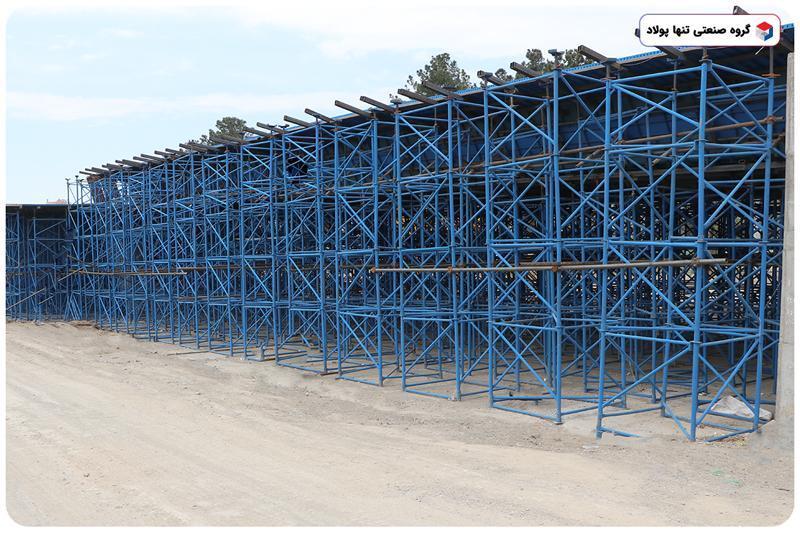

‫از داربست های مثلثی بیشتر در سازه های با ارتفاع باال مانند پل ها‪ ،‬ساختمان هایی با سقف های بلند‬ ‫و سوله های بزرگ استفاده می شود‪ .‬این نوع داربست ها به دلیل استحکام و مقاومت باال‪ ،‬برای تحمل‬ ‫بارهای سنگین و وزن زیاد سقف ها مناسب هستند‪ ،‬به طوری که می توانند بارهایی به بیش از ‪ ۱۴‬تن‬ ‫را تحمل کنند‪.‬‬ ‫اجزای اصلی داربست های مثلثی شامل پاشنه ها‪ ،‬مهاری های ضلعی‪ ،‬میله های مهار افقی و مایل‪،‬‬ ‫پین های داربست و پیچ تنظیم می باشد‪ .‬داربست های مثلثی به دلیل ساختار مدوالر و قابلیت نصب‬ ‫و جداسازی ساده‪ ،‬عالوه بر کاربردهای ساختمانی‪ ،‬در پروژه هایی که نیاز به سرعت و کارایی باال دارند‪،‬‬ ‫مورد استفاده قرار می گیرند‪.‬‬ ‫داربست مدوالر‬ ‫داربست مدوالر که با نام داربست امگا نیز شناخته می شود‪ ،‬یک نوع داربست فلزی است که از اجزا و‬ ‫قطعات پیش ساخته تشکیل شده و برای نصب از لوله های فلزی با قطر حدود ‪ ۵‬سانتیمتر استفاده می‬ ‫کند‪ .‬این داربست ها با فواصل مشخصی بین اتصاالت افقی و عمودی طراحی شده اند که به آنها‬ ‫داربست مدوالر می گویند‪ .‬برای نصب آنها‪ ،‬به ابزارهای پیچیده و دانش خاصی نیازی نیست‪ ،‬فقط‬ ‫کافی است قطعات مختلف را با استفاده از ابزارهای ساده مانند آچار یا چکش به هم متصل کرد‪.‬‬ ‫یکی از مهم ترین مزایای داربست مدوالر‪ ،‬قابلیت جداسازی و نصب مجدد قطعات است‪ .‬این ویژگی‬ ‫باعث می شود که ساخت و نصب آن ها نسبت به روش های سنتی‪ ،‬سریع تر و کارآمدتر باشد‪ .‬همچنین‬ ‫به دلیل وزن کمتر و امکان جداسازی‪ ،‬حمل و نقل آن ها نیز آسان تر است‪ .‬داربست مدوالر به دلیل‬ ‫ویژگی های خاصی که دارد‪ ،‬مثل امکان نصب و جداسازی آسان‪ ،‬استفاده مجدد و قابلیت تنظیم ارتفاع‪،‬‬ ‫برای ساخت تیرها‪ ،‬سقف ها و پل ها بسیار مناسب است‪.‬‬ ‫داربست ستاره ای‬ ‫داربست ستاره ای یک نوع پیچیده از داربست فلزی است که از مهاری های عمودی و افقی به اندازه‬ ‫های متفاوت تشکیل شده است‪ .‬این داربست ها از لحاظ عملکرد‪ ،‬مشابه داربست کاسه ای هستند‪ ،‬با‬ ‫این تفاوت که در داربست کاسه ای از قفل های چدنی استفاده می شود‪ ،‬در حالی که در داربست ستاره‬ ‫ای‪ ،‬قفل ها از جنس فوالد با ساختار مادگی در نقاط اتصال مهارهای عمودی و افقی قرار دارند و با پین‬ ‫ها به یکدیگر متصل می شوند‪.‬‬ ‫این نوع داربست به دلیل ویژگی های خاصی مانند انعطاف پذیری در تنظیم ارتفاع‪ ،‬استحکام باال و‬ ‫قابلیت استفاده مجدد‪ ،‬در صنایع مختلف مانند ساختمانی و سازه های فلزی از جمله پل ها‪ ،‬ساختمان‬ ‫های بلند و سازه های صنعتی استفاده گسترده ای دارد‪ .‬این داربست ها به عنوان ابزاری اساسی برای‬ ‫تقویت و بهبود عملکرد سازه ها در نقاط حساس‪ ،‬انتخاب بسیار معقولی است‪.‬‬

‫‪5‬‬

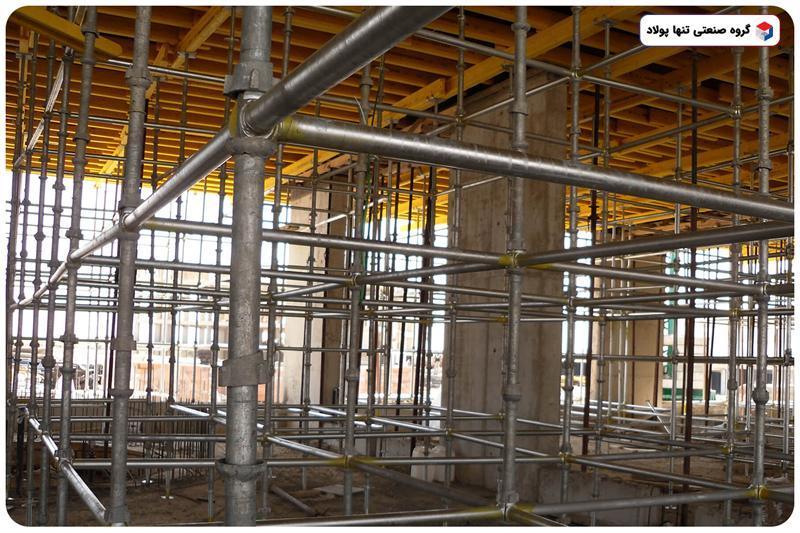

‫استفاده از داربست ستاره ای به مهندسان این امکان را می دهد تا به راحتی و با دقت بیشتر‪ ،‬سازه‬ ‫هایی با طراحی معماری پیچیده را پیاده سازی کنند‪ .‬با توجه به ساختار داخلی و قابلیت تنظیم این‬ ‫داربست ها‪ ،‬بهبود عملکرد و کاهش هزینه های بهره وری در طول عمر سازه ها ممکن می شود‪.‬‬ ‫داربست کاپالک‬ ‫داربست کاپالک که به نام داربست فنجانی نیز شناخته می شود‪ ،‬یک سیستم چند منظوره برای دسترسی‬ ‫و حفاظت از بارهای عمودی در ساخت و ساز است‪ .‬این داربست از لوله های فوالدی ساخته شده و‬ ‫ویژگی اصلی آن‪ ،‬سیستم اتصال منحصر به فرد با قفل های مخصوص فنجانی است‪ .‬در این سیستم‪،‬‬ ‫قطعات با یک ضربه چکش به هم متصل می شوند و نیازی به پیچ و مهره نیست‪ .‬داربست کاپالک با‬ ‫جدیدترین تکنولوژی تمام اتوماتیک جوشکاری تولید می شود و امکان استفاده از تخته های داربست‬ ‫سنتی را نیز فراهم می کند‪.‬‬

‫از مزایای داربست کاپالک می توان به سرعت و سهولت در نصب و جمع آوری‪ ،‬استحکام و ایمنی باال‪،‬‬ ‫انعطاف پذیری در تطبیق با شرایط مختلف ساختمانی و قابلیت تنظیم ارتفاع اشاره داشت‪ .‬این داربست‬ ‫توانایی تحمل بارهای متفاوت را دارد و به دلیل حذف پیچ و مهره و بست های اضافی‪ ،‬از نظر اقتصادی‬ ‫مقرون به صرفه است‪ .‬سیستم کاپالک مقاومت باالیی در برابر فشار و کشش دارد و در برابر عوامل‬

‫‪6‬‬

‫خوردگی و زیست محیطی مقاوم است‪ .‬سبکی و آسانی در نصب و اجرا از دیگر مزایای این نوع داربست‬ ‫است‪.‬‬ ‫کاربردهای داربست کاپالک بسیار گسترده است‪ .‬داربست کاپالک یا داربست فنجانی‪ ،‬به دلیل اینکه از‬ ‫لوله های فوالدی گالوانیزه ساخته می شود‪ ،‬بیشتر در فضای باز استفاده می شود و مناسب مناطق دارای‬ ‫آب و هوای مرطوب یا شرایط جوی خشن مانند رطوبت و خورندگی باال می باشد‪ .‬به طور کلی این نوع‬ ‫داربست به دلیل مقاومت باال در برابر زنگ زدگی و فرسایش‪ ،‬برای ساخت و سازهای خارجی ایده آل‬ ‫است‪ .‬از داربست کاپالک برای داربست بندی زیر دال ها و نمای ساختمان‪ ،‬ایجاد سازه های دسترسی‬ ‫و حمایتی‪ ،‬ساخت برج های پلکانی و برج های بارکش استفاده می شود‪ .‬همچنین در ایجاد سازه های‬ ‫برج متحرک و داربست دایره ای کاربرد دارد‪ .‬داربست کاپالک در پروژه های صنعتی و ساختمانی بزرگ‬ ‫مقیاس مورد استفاده قرار می گیرد و برای اجرای کارهای ساختمانی و نصب سیستم های سقف و پله‬ ‫ها به کار می رود‪ .‬این نوع داربست به دلیل قابلیت های متنوع‪ ،‬انتخابی مناسب برای مهندسان و‬ ‫پیمانکاران در پروژه های مختلف ساختمانی است‪.‬‬

‫تفاوت شورینگ و اسکافلد در پیاده سازی داربست های عمرانی‬ ‫شورینگ به عنوان یک سیستم پشتیبانی موقت برای سازه های بتنی سنگین مانند پل ها و ساختمان‬ ‫های بلند استفاده می شود‪ .‬این سیستم شامل شمع های عمودی است که به منظور تحمل بارهای‬ ‫سنگین و جلوگیری از فروپاشی سازه ها به کار می رود‪ .‬شورینگ معموال در پروژه های بتن ریزی سنگین‬ ‫و در مواقعی که نیاز به پشتیبانی موقت از سازه ها وجود دارد‪ ،‬مورد استفاده قرار می گیرد‪ .‬این سیستم‬ ‫می تواند از مواد مختلفی مانند چوب و فلز ساخته شود و به نام های دیگری مانند شمع زنی یا شمع‬ ‫کوبی نیز شناخته می شود‪.‬‬

‫‪7‬‬

‫از طرفی دیگر‪ ،‬اسکافلد یا داربست فلزی یک سازه موقتی است که برای دسترسی به نقاط مرتفع و انجام‬ ‫کارهای ساختمانی مانند نماکاری‪ ،‬رنگ آمیزی و تعمیرات استفاده می شود‪ .‬اسکافلدها به انواع مختلفی‬ ‫مانند اسکافلد چکشی‪ ،‬ستاره ای و فنجانی تقسیم بندی می شوند و از لوله های فلزی و اتصاالت مختلف‬ ‫تشکیل شده اند‪ .‬این داربست ها به دلیل سهولت در نصب و جمع آوری‪ ،‬انعطاف پذیری باال و قابلیت‬ ‫استفاده مجدد‪ ،‬در پروژه های ساختمانی بسیار محبوب هستند‪.‬‬ ‫از تفاوت های کلیدی شورینگ و اسکافلد در پیاده سازی داربست های عمرانی‪ ،‬می توان گفت که از‬ ‫شورینگ برای پشتیبانی موقت از سازه های سنگین و جلوگیری از فروپاشی آنها استفاده می شود‪ ،‬در‬ ‫حالی که اسکافلد برای دسترسی به نقاط مرتفع و انجام کارهای ساختمانی کاربرد دارد‪.‬‬ ‫شورینگ شامل شمع های عمودی است که بارهای سنگین را تحمل می کنند‪ ،‬در حالی که اسکافلد از‬ ‫لوله های فلزی و اتصاالت مختلف برای ایجاد سکوهای کاری استفاده می کند‪ .‬از شورینگ بیشتر در‬ ‫پروژه های بتن ریزی سنگین و به عنوان پشتیبانی موقت استفاده می شود‪ ،‬در حالی که اسکافلد برای‬ ‫کارهای ساختمانی عمومی مانند نماکاری و تعمیرات به کار می رود‪.‬‬ ‫این تفاوت ها نشان می دهند که هر یک از این سیستم ها برای کاربردهای خاصی طراحی شده اند و‬ ‫انتخاب بین آنها بستگی به نیازهای پروژه دارد‪.‬‬

‫‪8‬‬

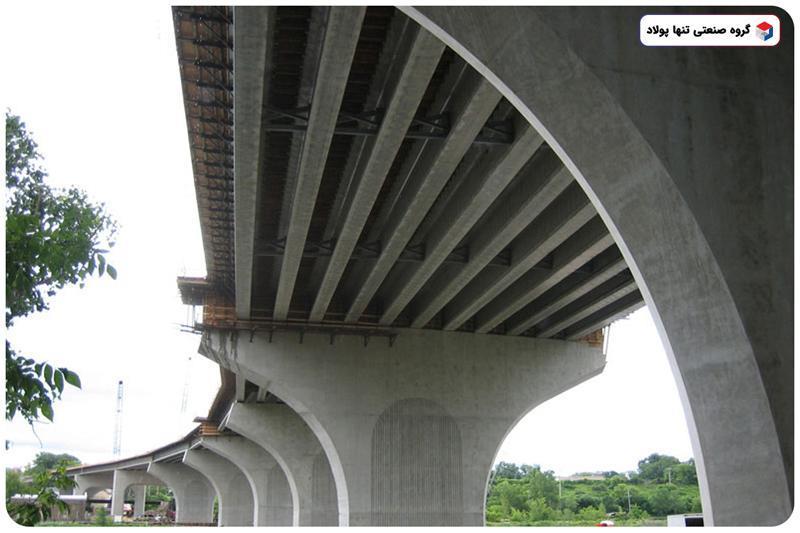

‫آشنایی با انواع پل ها‬ ‫پل ها از مهم ترین سازه های مهندسی عمران هستند که نقش حیاتی در زیرساخت های حمل و نقل‬ ‫ایفا می کنند‪ .‬انواع مختلف پل ها شامل پل های تیری‪ ،‬قوسی‪ ،‬طره ای و کابلی می شود که هر کدام‬ ‫برای شرایط خاص جغرافیایی و نیازهای ترافیکی طراحی و ساخته می شوند و طراحی و ساخت این‬ ‫سازه های پیچیده‪ ،‬نیازمند دانش فنی گسترده و استفاده از تجهیزات پیشرفته است‪.‬‬ ‫پل های تیری یکی از متداول ترین‪ ،‬پرکاربردترین و البته ساده ترین نوع پل در مهندسی عمران هستند‪.‬‬ ‫این پل ها از یک یا چند دهانه تشکیل شده و بر روی تیرهای افقی طراحی می شوند‪ .‬تیرهای افقی در‬ ‫این سازه ها‪ ،‬بار وزن خود و هر نوع بار اضافی یا محموله ای که بر روی آنها قرار می گیرد را به صورت‬ ‫خمشی تحمل می کنند‪ .‬پل های قوسی نیز نوعی پل هستند که در قسمت انتهایی خود دارای تکیه گاه‬ ‫هایی به شکل قوس منحنی می باشند‪ .‬این پل ها‪ ،‬وزن خود پل و بارهای وارده به آن را به صورت‬ ‫نیروهای افقی به تکیه گاه ها منتقل می کنند و این نیروهای افقی توسط خود تکیه گاه ها مهار می‬ ‫شوند‪ .‬پل های راه آهن نیز می توانند با استفاده از یک سلسله از پل های قوسی ساخته شوند‪ .‬با‬ ‫پیشرفت تکنولوژی‪ ،‬سازه های دیگری که اقتصادی تر و کارآمدتر هستند‪ ،‬امروزه بیشتر مورد استفاده‬ ‫قرار می گیرند از طرفی دیگر پل های طره ای با استفاده از طره ها ساخته می شوند که تنها یک طرف‬ ‫آنها دارای تکیه گاه است‪ .‬این سازه ها به خوبی دهانه های بزرگ را پوشش می دهند‪.‬‬

‫‪9‬‬

‫پل های طره ای‪ ،‬به ویژه در پروژه های ساخت پل های کنسولی بزرگ‪ ،‬برای عبور ترافیک جاده و راه‬ ‫آهن از آن استفاده می شوند‪ .‬و در نهایت پل های کابلی نیز یک نوع پل مدرن هستند که از یک یا‬ ‫چند برج استفاده می کنند که کابل ها از آن ها به سمت عرشه پل کشیده شده اند‪ .‬این نوع پل ها‬ ‫توانایی تحمل دهانه های بسیار بلند را دارند و ظاهر مدرن و زیبایی را ارائه می دهند‪ .‬با این حال‪،‬‬ ‫هزینه باال و نیاز به تکنولوژی پیشرفته برای ساخت از چالش های اصلی آنها می باشد‪ .‬پل های کابلی‬ ‫برای دهانه های بلند‪ ،‬مانند عبور از رودخانه های بزرگ یا تنگه ها بسیار مناسب هستند‪.‬‬ ‫شایان ذکر است که در فرایند ساخت و نگهداری پل ها‪ ،‬داربست ها نقش کلیدی ایفا می کنند‪ .‬آن ها‬ ‫امکان دسترسی ایمن به نقاط مختلف پل‪ ،‬حمل و نقل مواد‪ ،‬پشتیبانی موقت سازه و ایمنی کارگران را‬ ‫فراهم می کنند‪ .‬همچنین در پروژه های بازسازی و نگهداری‪ ،‬داربست ها دسترسی به بخش های دور‬ ‫از دسترس و آسیب دیده را ممکن می سازند‪ .‬استفاده از داربست های مدوالر به دلیل سرعت نصب و‬ ‫جمع آوری باال‪ ،‬کارایی پروژه را افزایش و هزینه ها را کاهش می دهد‪ ،‬بنابراین می توان گفت که‬ ‫داربست ها به عنوان ابزاری ضروری در تمامی پروژه های عمرانی شناخته می شوند‪.‬‬

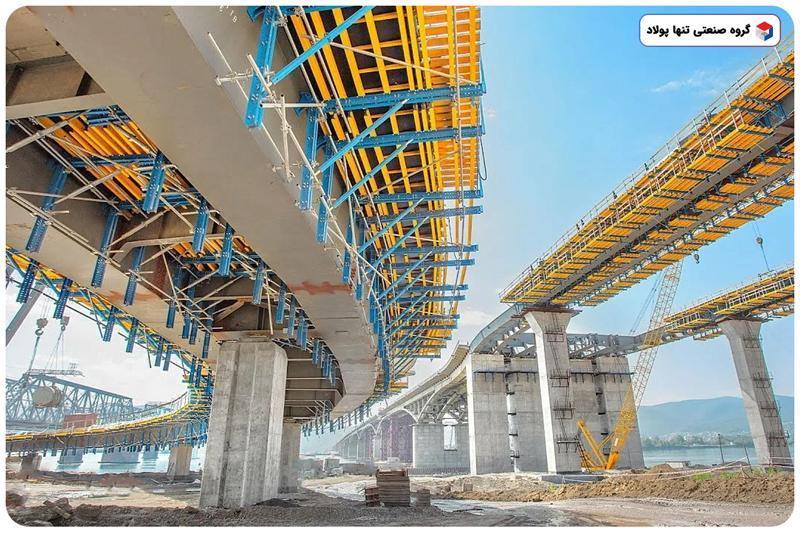

‫تجهیزات مورد نیاز ساخت پل ها‬ ‫ساخت پل یک شاهکار مهندسی است که نیازمند تعادل دقیقی بین دقت‪ ،‬ایمنی و کارایی می باشد‪.‬‬ ‫یکی از جنبه های حیاتی در ساخت پل ها‪ ،‬استفاده از تجهیزات تخصصی است که برای حمل و نقل و‬ ‫نصب سازه های عظیم طراحی شده اند‪ .‬در میان این تجهیزات‪ ،‬جرثقیل های حامل (‪،)StraddleCarrier‬‬ ‫حامل های تیر (‪ )Girder‬و جرثقیل های دروازه ای (‪ (Launching Gantry‬به عنوان ابزارهای ضروری در‬ ‫فرآیند ساخت پل شناخته می شوند‪ .‬در ادامه این قسمت‪ ،‬به بررسی عملکردها و اهمیت هر یک از این‬ ‫تجهیزات در پروژه های ساخت پل می پردازیم‪.‬‬ ‫جرثقیل حامل‬ ‫جرثقیل حامل دستگاهی است که برای حمل و نقل و نصب قطعات پیش ساخته بتن یا تیرهای فوالدی‬ ‫که اجزای اساسی در ساخت عرشه ها و پایه های پل هستند‪ ،‬استفاده می شود‪ .‬طراحی منحصر به فرد‬ ‫آن شامل دو پایه متحرک است که می توانند قطعات را روی پایه های خود قرار بدهند و در هنگام بلند‬ ‫کردن و حمل و نقل ثبات و پشتیبانی فراهم کنند‪ .‬جرثقیل های حامل با چرخ ها یا ریل هایی تجهیز‬ ‫شده اند که به آن ها اجازه می دهد تا در محیط های ساختمانی‪ ،‬از جمله زمین های ناهموار‪ ،‬به طور‬ ‫موثر حرکت کنند‪ .‬این دستگاه ها دارای ظرفیت باالی حمل بار هستند که می تواند بین صدها تا هزاران‬ ‫تن متغیر باشد و سیستم های کنترل پیشرفته این امکان را می دهند تا اپراتورها با دقت باال قطعات‬ ‫را در محل مناسب قرار دهند‪ ،‬به طوری که در هنگام مونتاژ‪ ،‬قسمت ها به درستی به هم متصل شوند‬ ‫و هماهنگی الزم برای عملکرد صحیح و موثر سازه فراهم شود‪.‬‬ ‫‪10‬‬

‫حامل های تیر‬ ‫حامل های تیر که به عنوان ماشین نصب تیرهای پل نیز شناخته می شود‪ ،‬به طور خاص برای مونتاژ و‬ ‫نصب تیرهای پل که یک مرحله حیاتی در ساخت پل محسوب می شوند‪ ،‬طراحی شده است‪ .‬این‬ ‫دستگاه های عظیم برای تحمل وزن و ابعاد تیرها‪ ،‬که می توانند حدود سی متر طول داشته باشند و‬ ‫چندین تن وزن داشته باشند‪ ،‬مهندسی شده اند‪.‬‬

‫حمل کننده های تیر پل عالوه بر اینکه به نصب تیرهای پل کمک می کنند‪ ،‬دارای ویژگی هایی مانند‬ ‫مکانیزم نصب دقیق (از جنس هیدرولیک یا مکانیکی) برای بلند کردن و قرار دادن دقیق تیرها هستند‪.‬‬ ‫طراحی مدوالر آنها‪ ،‬امکان تطابق با انواع پیکربندی های پل و اندازه های مختلف تیر را فراهم می‬ ‫کند که همین امر باعث می شود تا نصب تیرها سریعتر انجام شود‪.‬‬ ‫جرثقیل های دروازه ای‬ ‫جرثقیل های دروازه ای نقش مهمی در ساخت پل هایی با دهانه های بلند‪ ،‬به ویژه پل های کابلی و‬ ‫سگمنتال دارند‪ .‬این جرثقیل تخصصی برای پشتیبانی از ساخت تدریجی عرشه پل‪ ،‬قطعه به قطعه‪ ،‬در‬ ‫طول دهانه سازه طراحی شده است‪ .‬جرثقیل های دروازه ای با استفاده از سیستم های پیشرفته‬

‫‪11‬‬

‫هیدرولیکی یا مکانیکی‪ ،‬به دقت باال و به صورت یکپارچه‪ ،‬قطعات عرشه پل را قرار می دهند و به فرآیند‬ ‫ساخت تدریجی آن کمک می کنند‪.‬‬

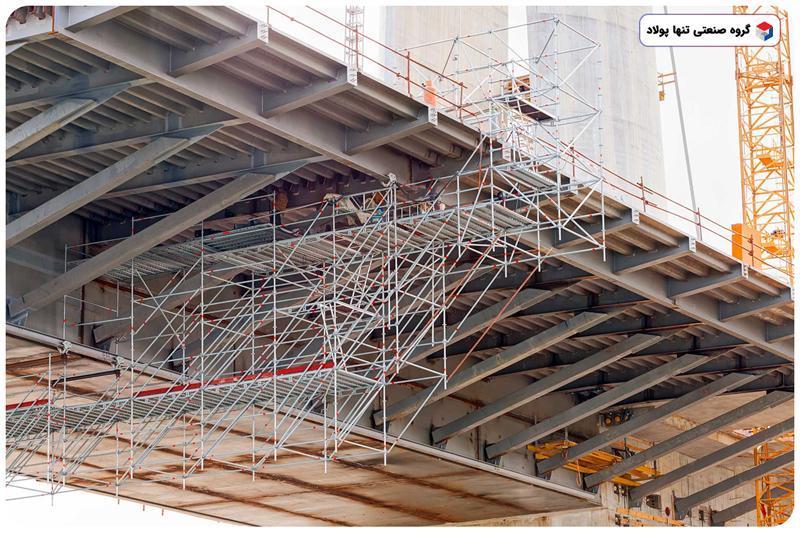

‫بهترین داربست های مورد استفاده در پیاده سازی پل ها‬ ‫انتخاب نوع داربست مناسب بستگی به عواملی مانند ارتفاع پل‪ ،‬طول پل‪ ،‬نوع مصالح ساختمانی و‬ ‫شرایط خاص پروژه دارد‪ .‬همچنین در بسیاری از موارد‪ ،‬داربست بندی پل به دو بخش زیربنا و ساختار‬ ‫فوقانی تقسیم می شود که هر بخش ممکن است نیازمند داربست متفاوتی باشد تا به بهترین شکل‬ ‫ممکن سازگار شود‪.‬‬ ‫داربست مدوالر پل‬ ‫داربست های مدوالر برای انواع مختلف پروژه ها به ویژه در ساخت و نگهداری پل ها برای دسترسی‬ ‫به مناطق کاری مورد نیاز قابل استفاده هستند‪ .‬عالوه بر سریع و آسان بودن در نصب و جمع آوری (‬ ‫مونتاژ و دمونتاژ)‪ ،‬یکی از مزایای اصلی داربست های مدوالر‪ ،‬انعطاف پذیری آن ها است‪ .‬این ویژگی‬ ‫باعث می شود که این نوع داربست ها به راحتی قابل تنظیم به ویژگی های معماری مختلف پل شوند‪.‬‬ ‫ظرفیت باالی باربری آن ها نیز در پروژه های ساخت و بازسازی پل ها حائز اهمیت است‪ ،‬به ویژه زمانی‬ ‫که نیاز به جابجایی مصالح سنگین است‪.‬‬ ‫داربست فلزی پل‬ ‫داربست های فلزی انتخاب مناسبی برای پروژه های پل هستند‪ .‬قابلیت تنظیم و تطبیق این داربست‬ ‫ها با هندسه پل‪ ،‬استحکام و مقاومت باالی آنها‪ ،‬دوام و پایداری در برابر شرایط جوی‪ ،‬امکان باز نصب‬ ‫و استفاده مجدد و همچنین ایمنی باالی آنها‪ ،‬از جمله مهمترین این مزایا هستند‪ .‬این ویژگی ها باعث‬ ‫می شود تا داربست های فلزی به عنوان یکی از بهترین داربست ها برای نگهداری‪ ،‬تعمیر و احداث‬ ‫پروژه های پل باشند‪.‬‬ ‫داربست معلق‬ ‫داربست های معلق زمانی استفاده می شوند که امکان ساخت داربست معمولی از کف زمین وجود‬ ‫نداشته باشد‪ .‬مثال زیر پل ها که آب یا ترافیک در زیر آن است‪ .‬به وسیله داربست معلق می توان به‬ ‫نقاط دشواری مثل زیرساخت یک پل‪ ،‬با استفاده از کمترین مصالح ممکن دسترسی پیدا کرد‪.‬‬

‫‪12‬‬

‫داربست نما‬ ‫داربست های نما یا ساختمانی کالسیک بیشتر برای پروژه های ساخت و ساز تجاری و مسکونی استفاده‬ ‫می شوند‪ .‬اگرچه استفاده از داربست های مدوالر برای پروژه های پل بسیار رایج تر هستند‪ ،‬اما داربست‬ ‫های نما نیز گاهی اوقات برای کارهای کوچک تر مانند حفاظت در برابر خوردگی در پروژه های پل مورد‬ ‫استفاده قرار می گیرند‪.‬‬

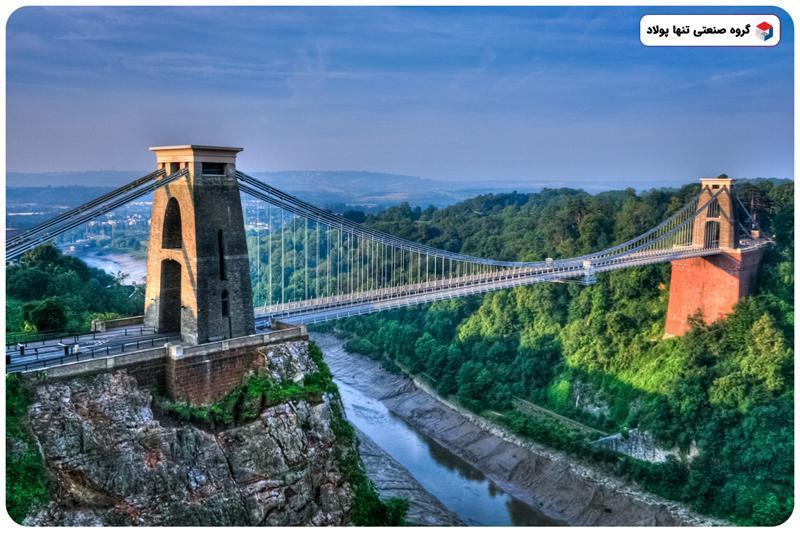

‫روش پیاده سازی داربست فلزی در ساخت پل های معلق‬ ‫در ساخت پل های معلق‪ ،‬استفاده از داربست فلزی یکی از روش های متداول و کارآمد است‪ .‬این‬ ‫داربست ها با طراحی دقیق و قابلیت تحمل وزن باالی خود‪ ،‬قادر به تحمل بار سنگین پل و حفظ تعادل‬ ‫آن هستند‪ .‬پیاده سازی این داربست ها شامل مراحل متعددی است که باید با دقت و مهارت انجام‬

‫شود‪.‬‬

‫اولین مرحله‪ ،‬طراحی دقیق داربست بر اساس محاسبات مهندسی و نیازهای پل است‪ .‬در این مرحله‪،‬‬ ‫ابعاد‪ ،‬شکل و نوع اتصاالت بین اجزای داربست تعیین می شوند‪ .‬سپس مصالح مورد نیاز مانند تیرآهن‪،‬‬ ‫لوله های فوالدی و اتصاالت مربوطه تهیه می شوند‪ .‬مرحله بعدی‪ ،‬نصب داربست است‪ .‬این مرحله با‬

‫‪13‬‬

‫احتیاط و دقت زیاد انجام می شود تا از ایجاد تنش های نامتعادل و یا به عبارتی دیگر توزیع نامتوازن‬

‫نیروها در سازه جلوگیری شود‪ .‬اتصاالت بین اجزای داربست باید محکم و مستحکم باشند تا بتوانند بار‬ ‫سنگین پل را به طور موثر تحمل کنند‪ .‬همچنین‪ ،‬تراز بودن داربست بسیار مهم است و باید کنترل شود‪.‬‬

‫در نهایت‪ ،‬پس از اتمام نصب داربست‪ ،‬باید مورد آزمایش و بررسی قرار گیرد تا از استحکام و ایمنی آن‬ ‫اطمینان حاصل شود‪ .‬در صورت هرگونه مشکل‪ ،‬اصالحات الزم باید انجام شود تا داربست فلزی بتواند‬

‫به طور موثر‪ ،‬پل معلق را پشتیبانی کند‪.‬‬

‫جمع بندی‬ ‫در دنیای دینامیک ساخت پل‪ ،‬تجهیزاتی مانند جرثقیل حامل‪ ،‬حامل های تیر‪ ،‬جرثقیل های دروازه ای‬

‫و داربستهای پیچیده نقش های اساسی در تحقق رویاهای مهندسی دارند‪ .‬این ابزارهای تخصصی از‬ ‫حمل و نقل قطعات سنگین گرفته تا نصب تیرهای عظیم و ساخت عرشه هایی با دهانه های بلند‪،‬‬

‫همگی نشان دهنده نوآوری و دقتی هستند که برای ساخت پل هایی که در آزمون زمان مقاومت‬ ‫میکنند‪ ،‬ضروری هستند‪ .‬با پیشرفت تکنولوژی‪ ،‬این ابزارهای کلیدی بی تردید در صدر نوآوری باقی‬

‫خواهند ماند و آینده ساخت پل ها را در سراسر جهان شکل خواهند داد‪.‬‬
