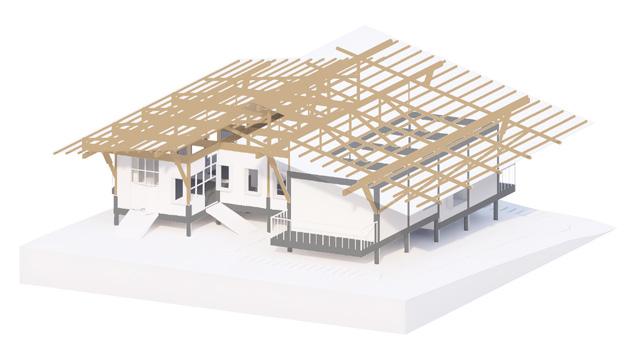

Despiece de uniones y ensambles con madera

Columnas madera pedestal de concreto y refuerzo lamina de acero

Muros

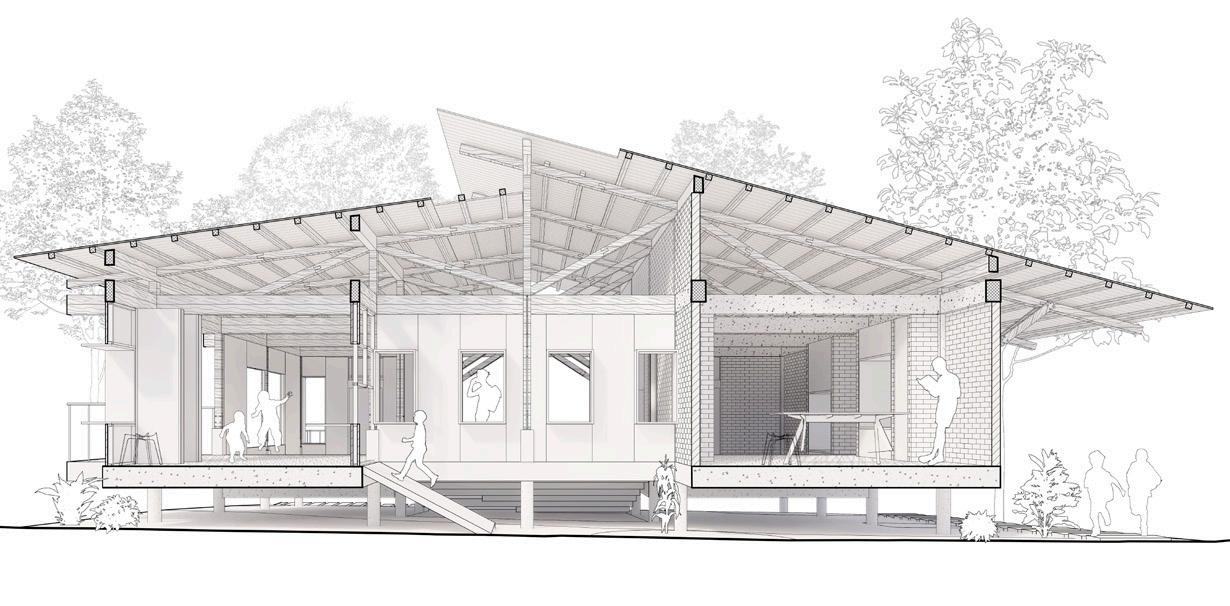

Entramado ligero

Unión 1-A

Unión en espiga con refuerzo en lámina de acero

Unión 2-A

Ensamble oblicuo con refuerzo en lámina de acero

Unión 3-A

Empalme a estructura de concreto por medio de lámina a 45 grados

Unión 4-A

Unión de las cerchas con dientes y refuerzo con lámina de acero

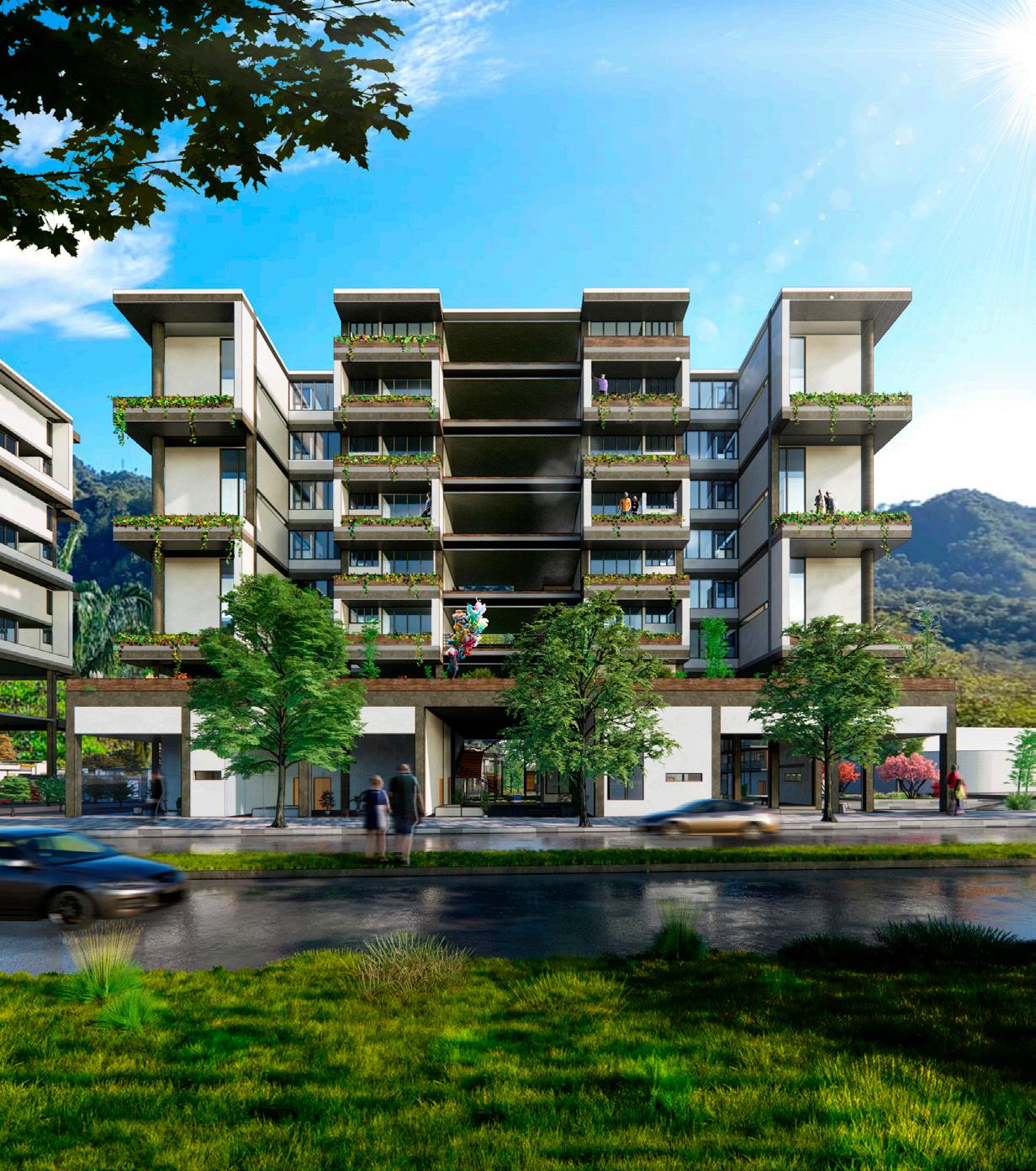

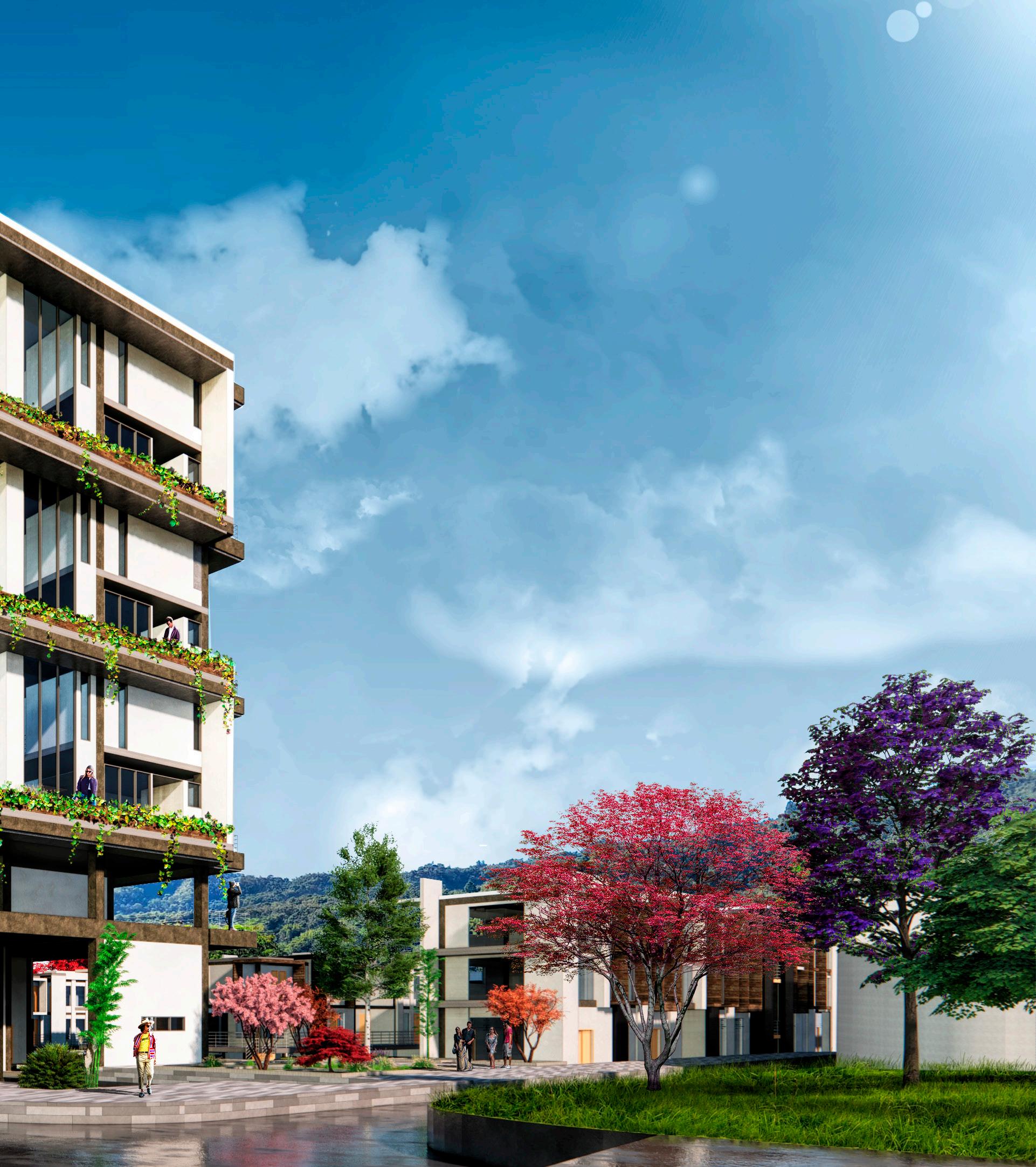

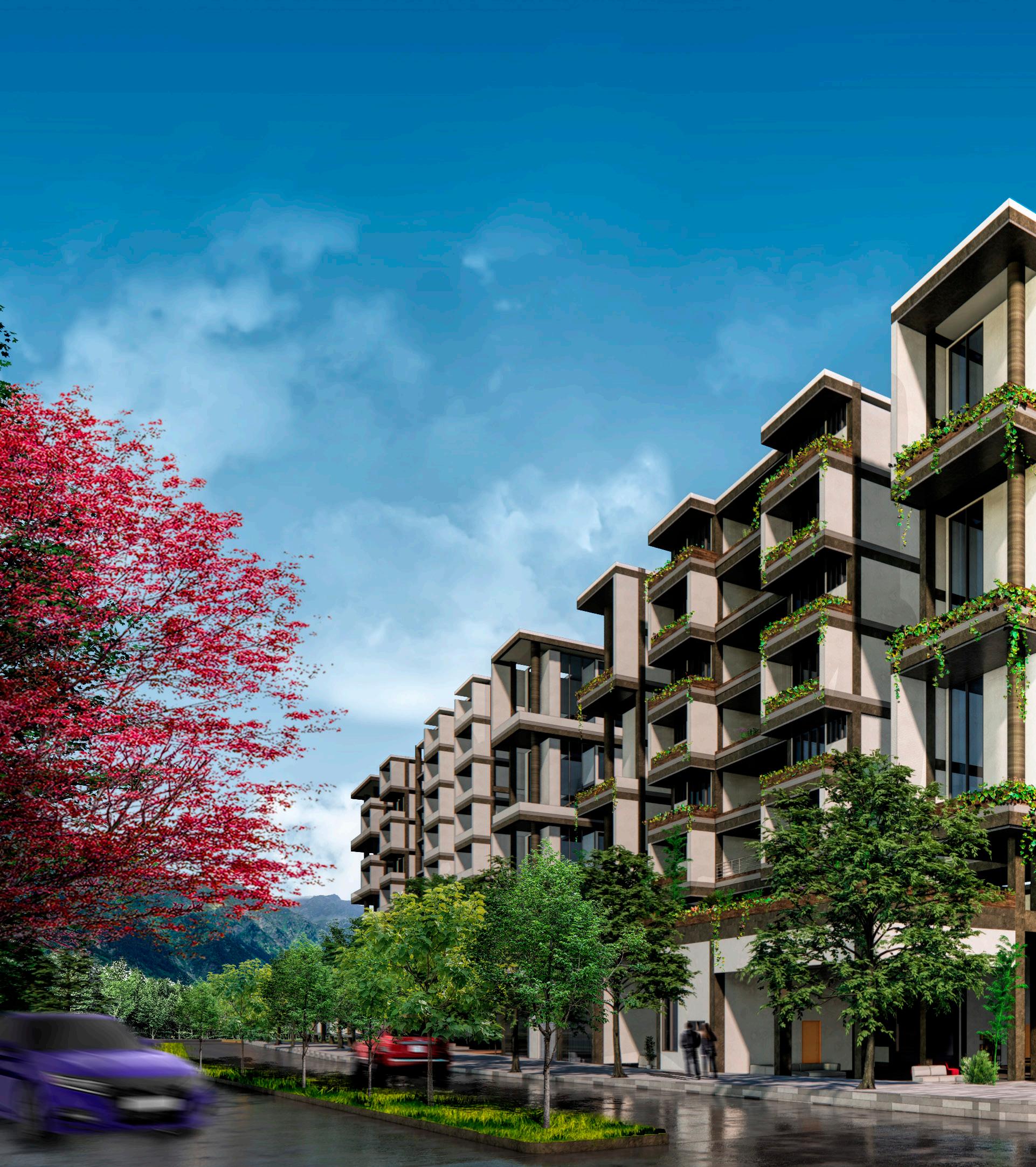

0.3 HÁBITAT COLECTIVO

ACADÉMICO: 8 SEMESTRE

TIPO: VIVIENDA COLECTIVA - EDIFICIO USOS MIXTOS

LUGAR: IBAGUÉ

EQUIPO: SANTIAGO BARRERA

Concepto

La dicotomia entre los MODOS DE VIDA rurales y urbanos exige una solución que equilibre tradición e innovación, pasado y futuro,joven y viejo, paisaje, naturaleza y ciudad. Diluir la ciudad densa en el PAISAJE AGRÍCOLA y visualizar un espacio transformado unido a la estructura ecológica del territorio. Constituir una ruralidad urbana,pero también una urbanidad rural.

Lugar

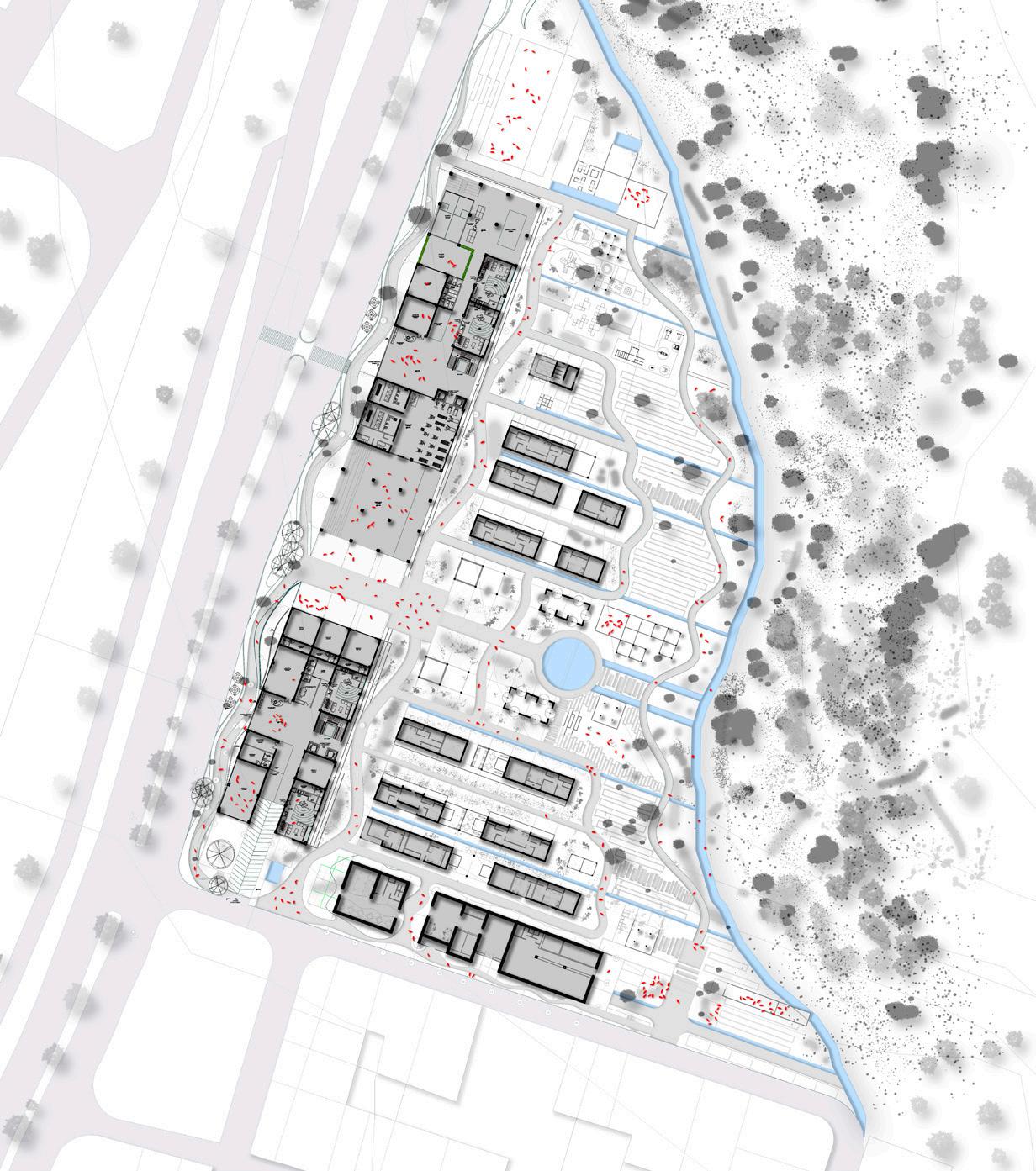

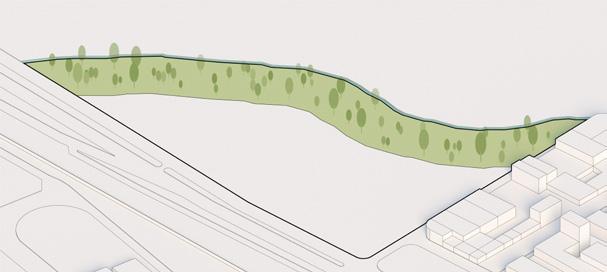

Localizado en frente de la Casa de la Moneda y en al lado del barrio Picaleña. Se delimita la zona de protección del río de 30 mts.

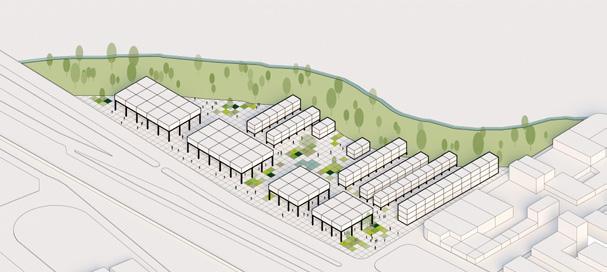

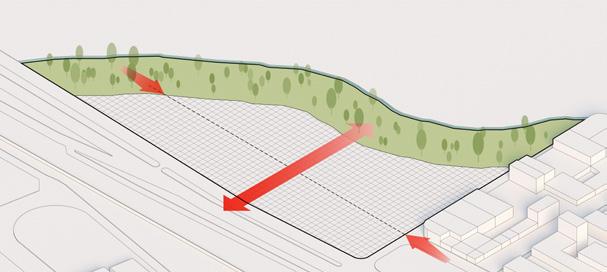

Conectar

La ciudad con el proyecto por medio de los ejes que surgen del análisis del lugar.

Elevar

La mayor altura hacia la vía principal y menor hacia la naturaleza.

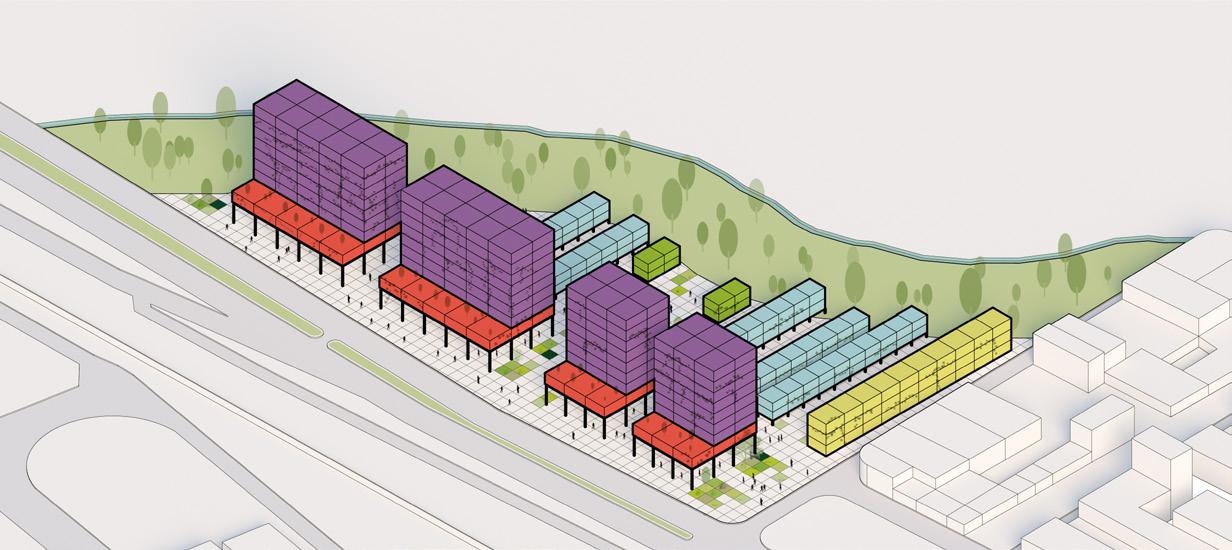

Módulo

Generar los espacios habitables en relación a la unidad miníma entendiendo que el módulo nos permite adaptar y flexibilizar los espacios. Se deja una planta libre sobre la vía principal.

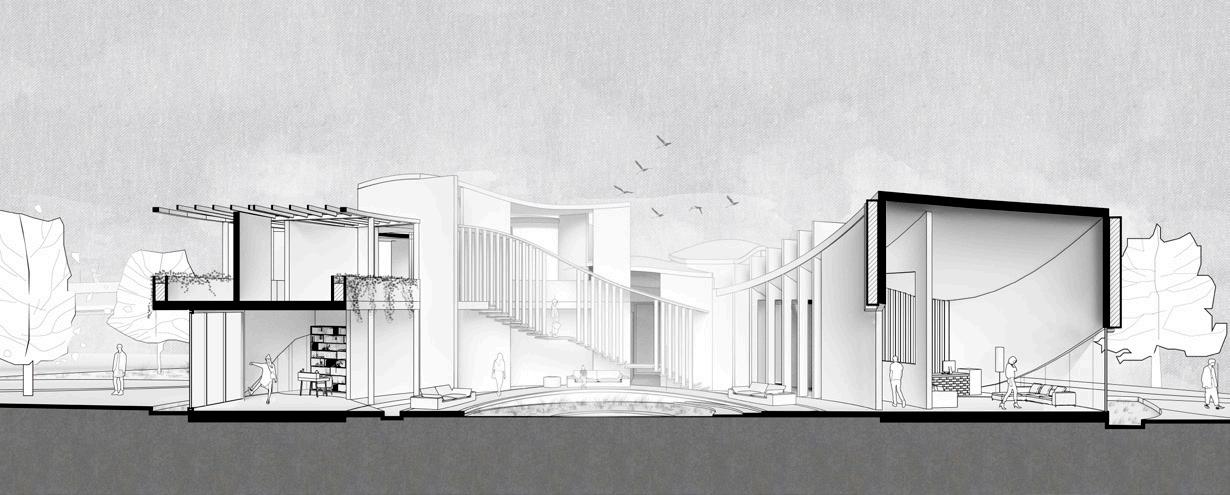

Corte A-A’

0.4 PAISAJES DE NATAGAIMA

ACADÉMICO: 6 SEMESTRE

TIPO: JARDÍN BOTÁNICO

LUGAR: NATAGAIMA - TOLIMA

EQUIPO: CRISTIAN AUGUSTO VEGA

Promende paijístico

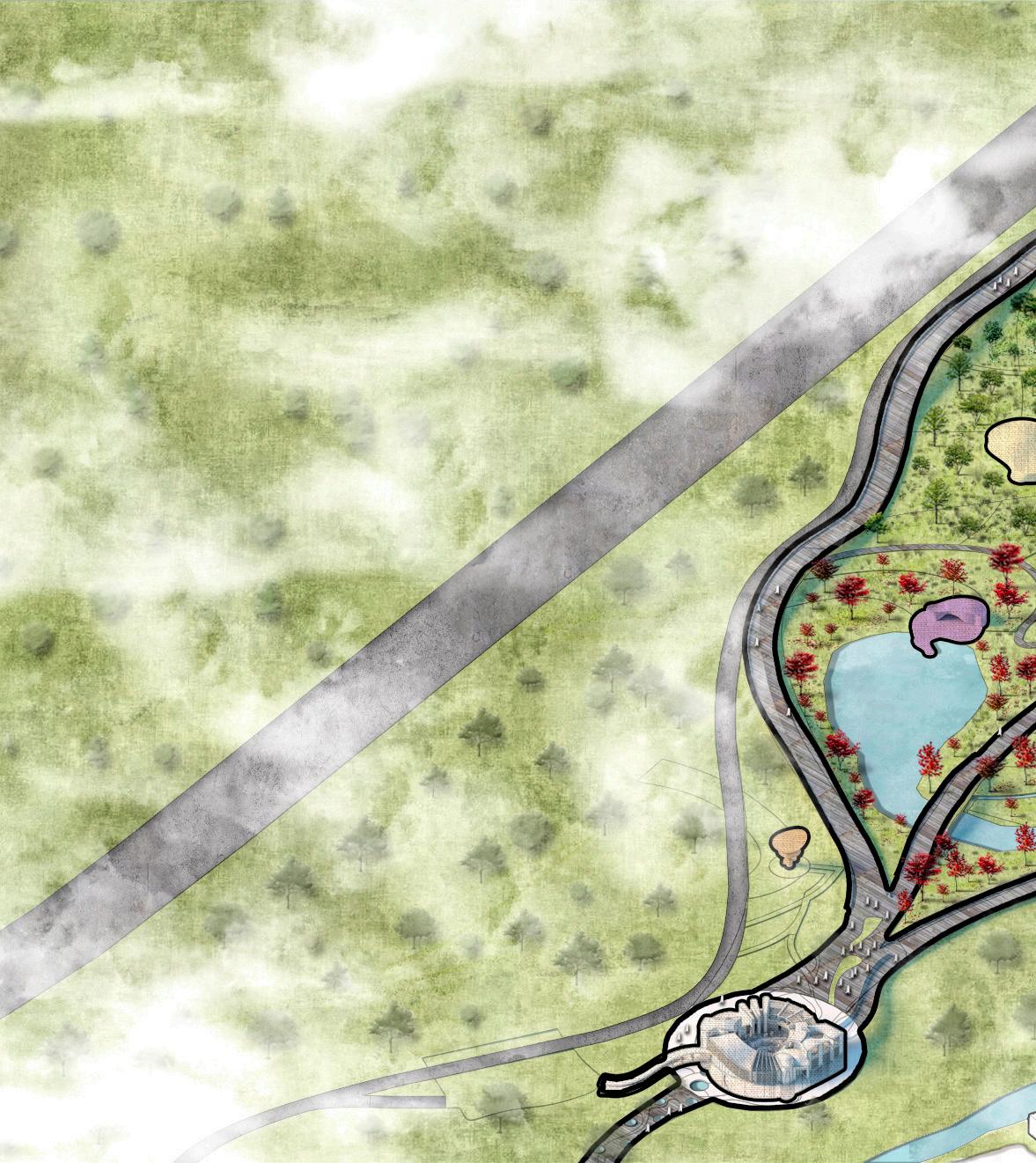

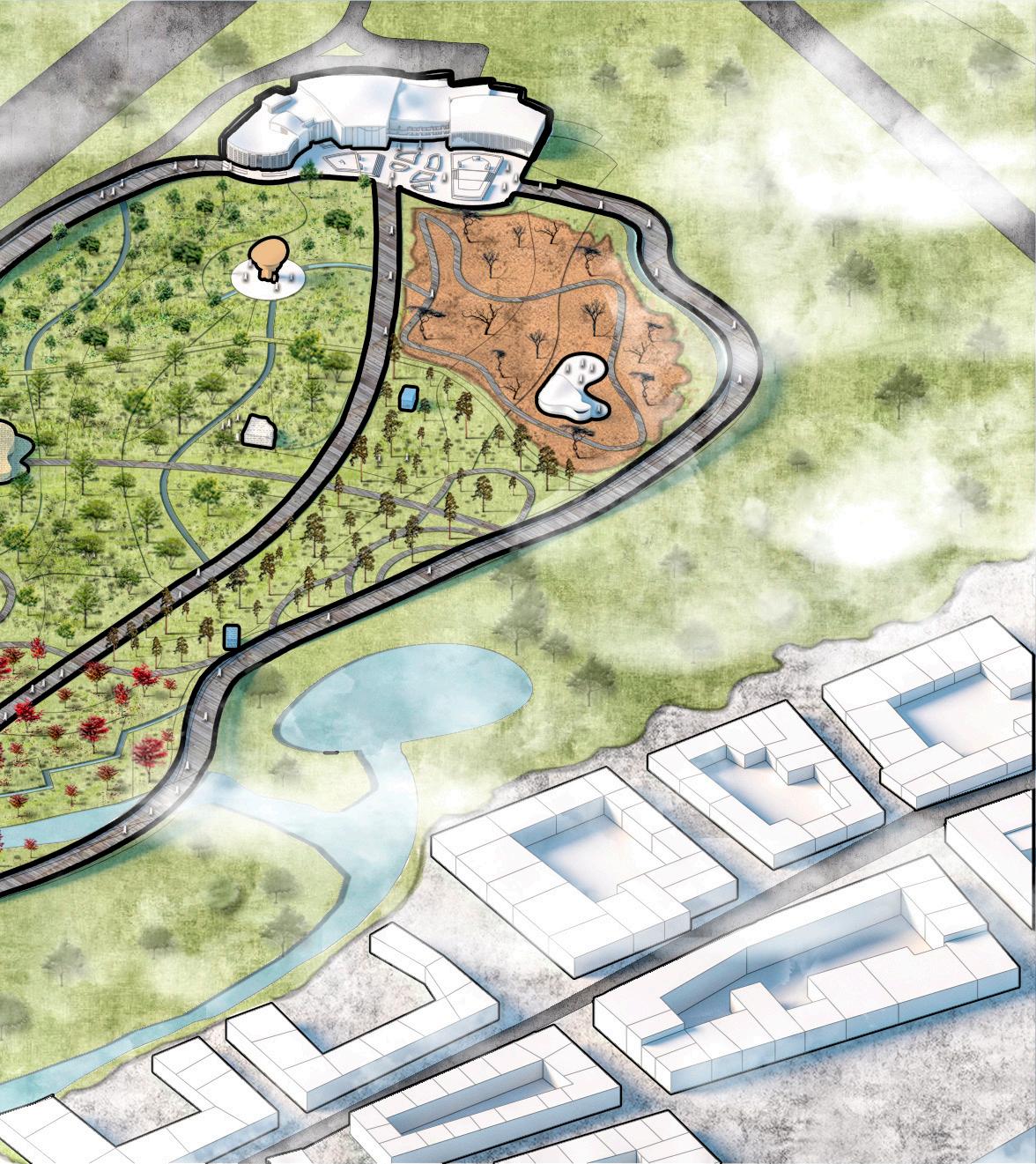

La propuesta del jardín botánico se fundamente en el concepto promenade paisajístico, que plantea el disfrute del paisaje, a través de ecosistemas los cuales articulan valores paisajísticos, educativos, investigativos y recreativos.

Partiendo de esto podemos captar las realidades del espacio, y nos lleva a una propuesta cohrente, integral y que responde a las caraterísticas del lugar.

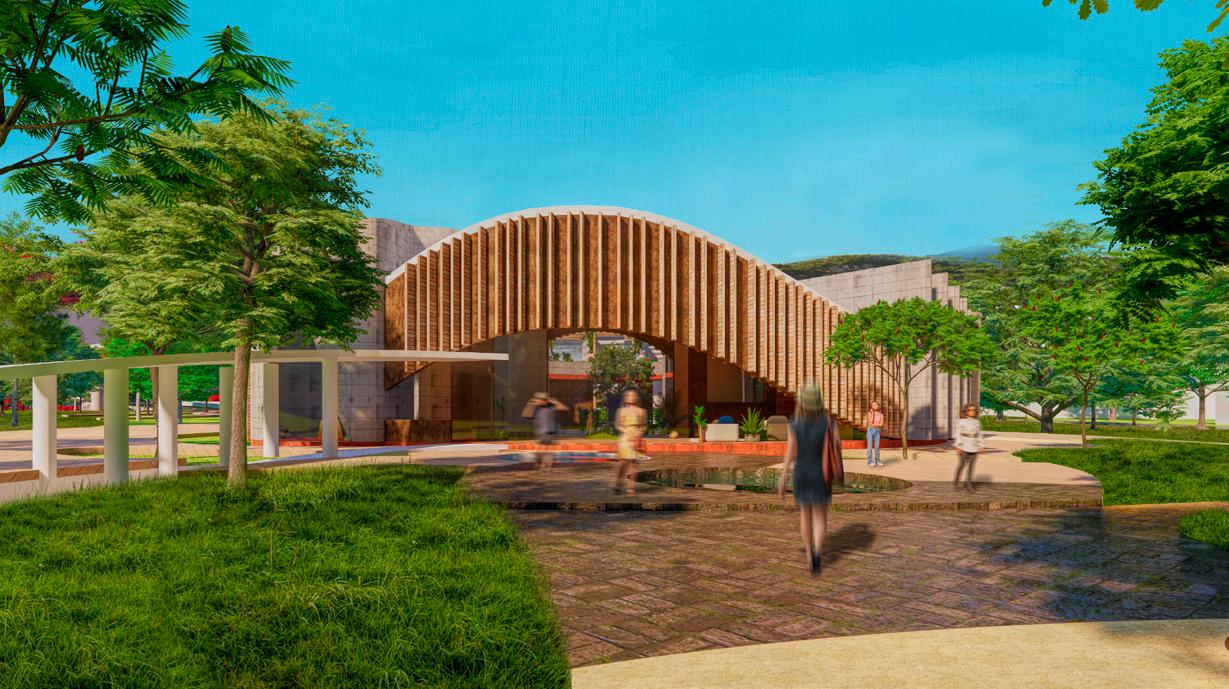

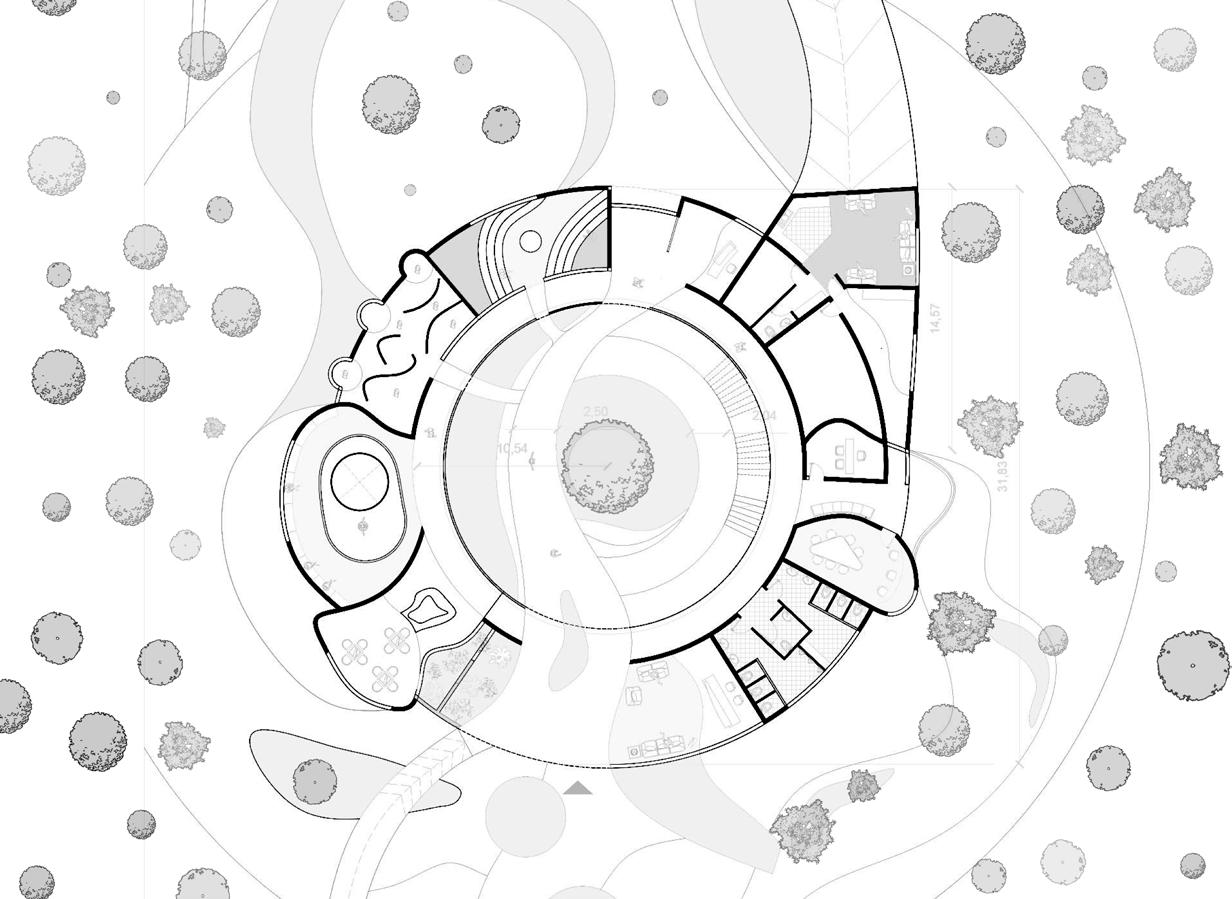

Aparte del urbanismo, se desarrollaron dos volúmenes, el volumen de acceso y el de investigación, yo desarrolle el volumen de acceso.

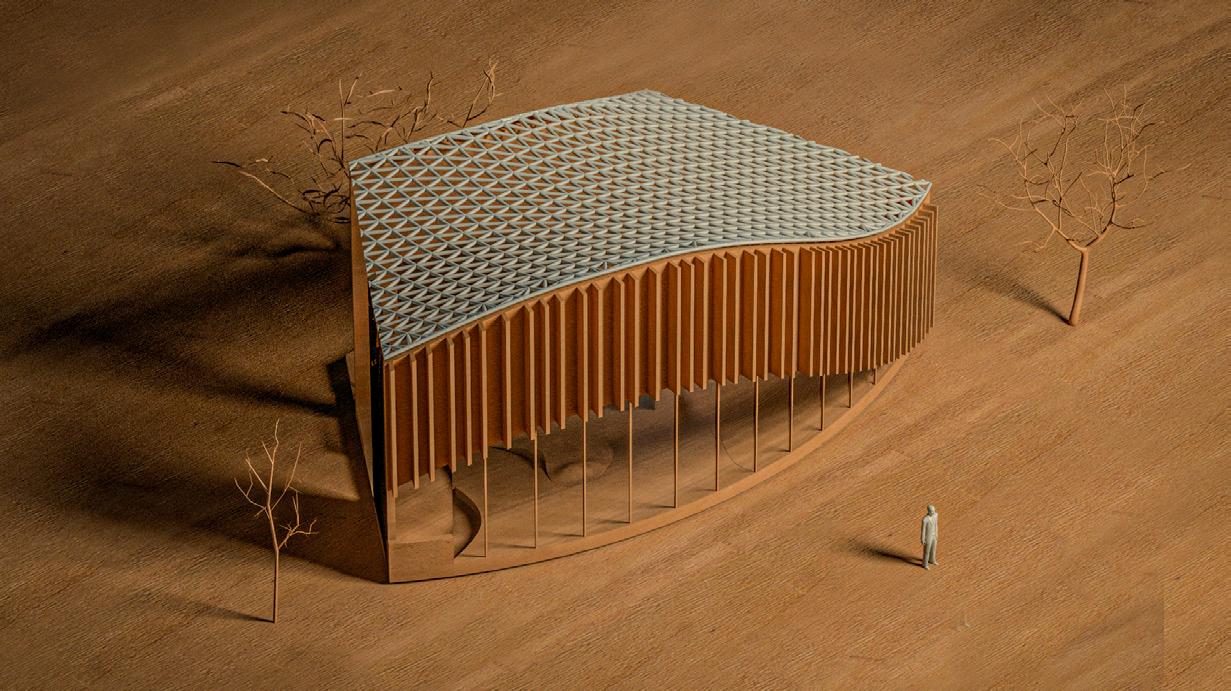

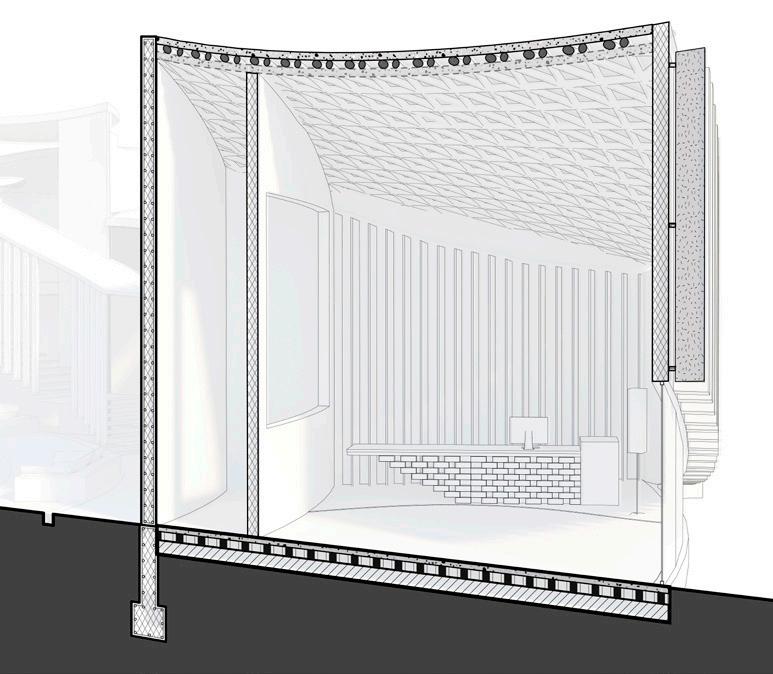

Detalle: Estructura malla en acero

La malla estructural en acero se modula con cuadrados con una diagonal, pensando para soportar cargas en todas partes y así no construir grandes columnas.

Su curvatura tiene relación con el paisaje ya que la fachada acristalada ofrece vistas y se vincula con las montañas.
