Keyholes [for Hanging]
Installation guidelines
Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie mit der Installation beginnen. Eine Nichtbeachtung kann zu Schäden am Produkt oder am Eigentum führen.
Die Installation darf ausschließlich von qualifiziertem Fachpersonal durchgeführt werden. Wenn Sie sich bei einem Teil des Installationsvorgangs unsicher sind, wenden Sie sich bitte an einen professionellen Monteur.
Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Installation oder falsche Verwendung des Produkts entstehen.
Bitte überprüfen Sie vor der Installation, ob alle Teile und Werkzeuge vorhanden sind. Stellen Sie sicher, dass Teile und Werkzeuge für das Gewicht und die Größe des Produkts geeignet sind. Stellen Sie sicher, dass die Montagefläche für das Gewicht und die Größe des Produkts geeignet ist.
Erforderliche Werkzeuge
• Bohrmaschine mit Bohrer
• Wasserwaage
Verwenden Sie stets geeignete Schutzausrüstung und treffen Sie die erforderlichen Vorsichtsmaßnahmen beim Arbeiten mit Werkzeugen und Elektrizität.
Diese Anleitung dient nur als allgemeine Orientierung. Die tatsächliche Installation kann je nach spezifischen Gegebenheiten und Bedingungen vor Ort variieren.
• Dübel mit passenden Schrauben
• Akkuschrauber
• Bleistift
• Hammer
• Maßband
• Abdeckband
E-mail: support@signage-group.com
Phone: +49 (0)30 863280590
Opening hours: Mon. - Fri., 9:00 - 17:00 Uhr
Office address:Bogen 45, Holzmarktstr. 15-18 10179 Berlin Germany
Step 1
Step 4

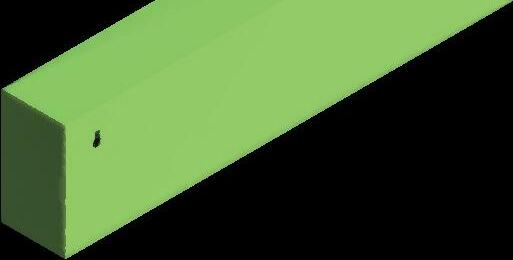

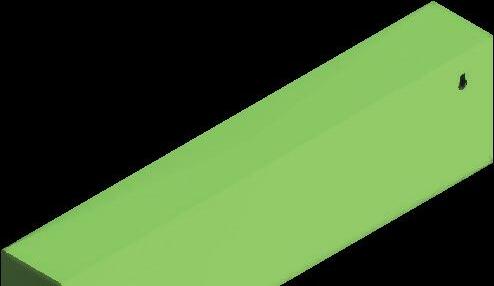

Drehen Sie das Produkt vorsichtig um, um die Rückseite zu erreichen. Wählen Sie eine der folgenden Positionierungsmethoden:
Bohren Sie Löcher an den markierten Punkten mit einem Bohrer und einem Bohrkopf.
Step 2 Step 5
Step 3

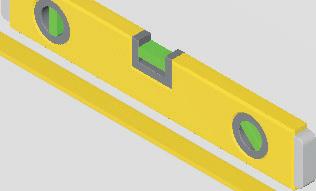

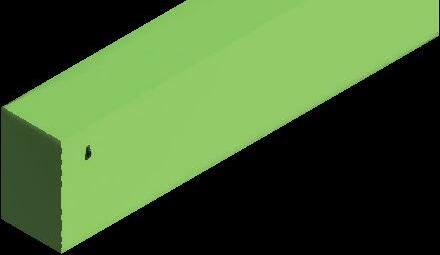

Messen Sie den Abstand zwischen den Schlitzöffnungen am Produkt. Übertragen Sie diese Maße auf die Wand und verwenden Sie dabei eine Wasserwaage, um sie richtig auszurichten. Markieren Sie die Montagepunkte mit einem Bleistift.
Setzen Sie die Dübel mit einem Hammer in die Löcher ein.
Step 6

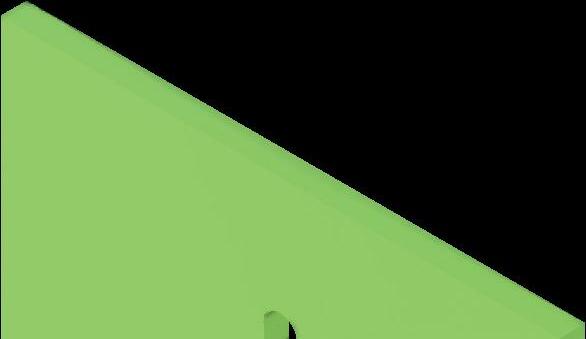

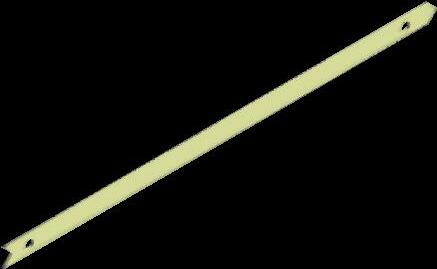

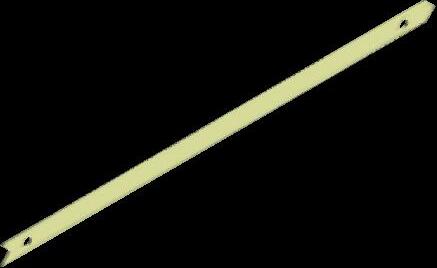

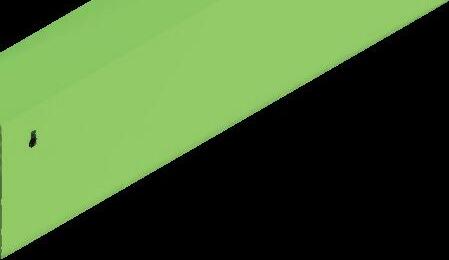

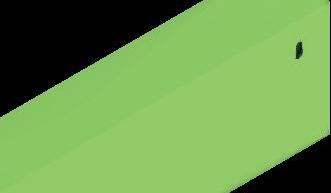

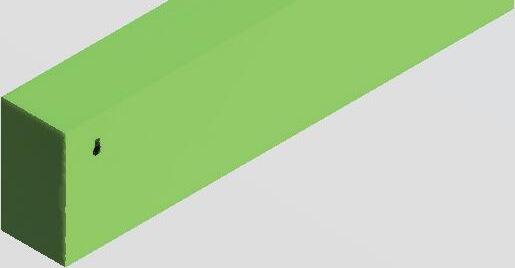

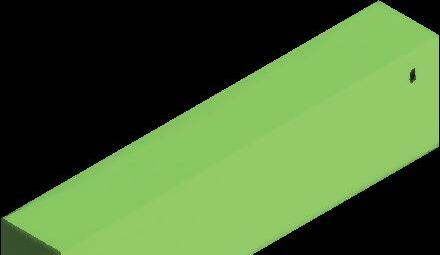

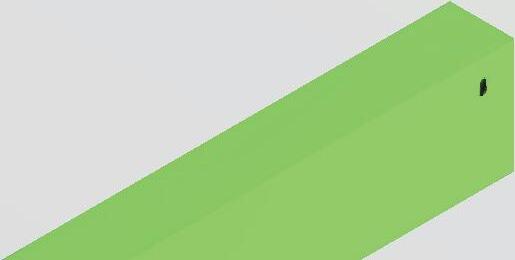

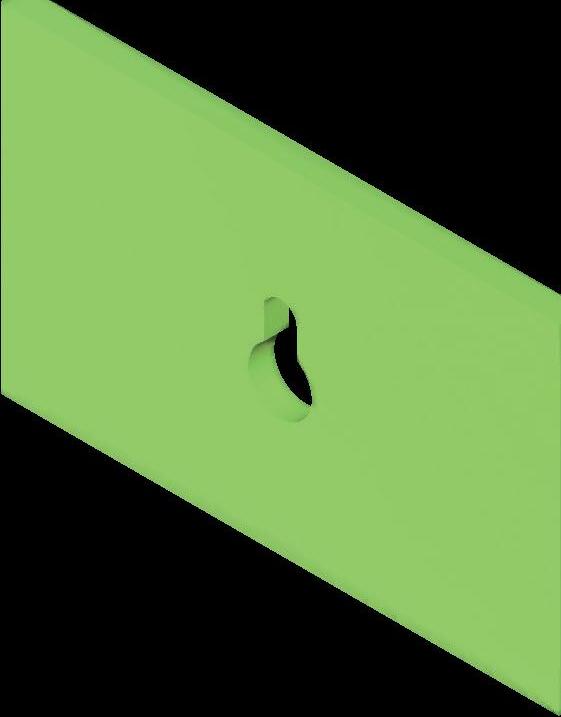

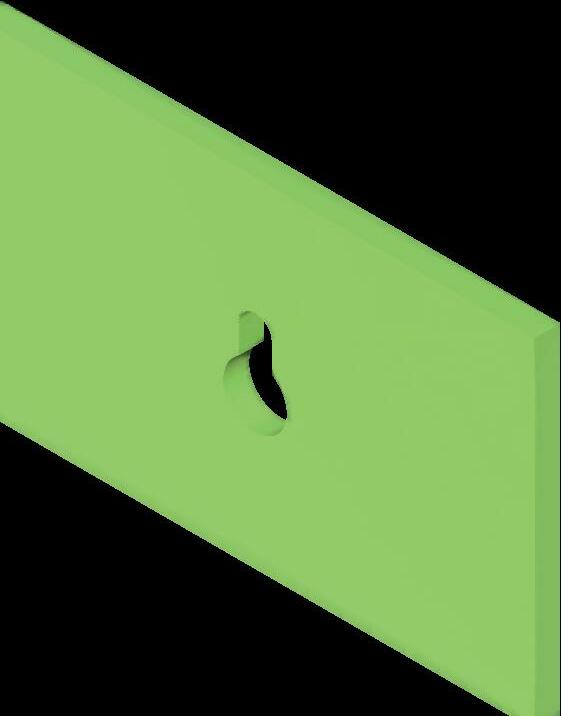

Bedecken Sie die Schlüssellochöffnungen auf der Rückseite des Produkts mit Masking Tape. Stechen Sie durch die Schlüssellochpositionen mit einem Bleistift, um die Löcher zu markieren. Entfernen Sie das Tape vorsichtig und platzieren Sie es an der Wand, horizontal umgekehrt, um eine spiegelverkehrte Positionierung zu vermeiden. Verwenden Sie eine Wasserwaage, um es auszurichten und markieren Sie die Befestigungspunkte mit einem Bleistift.
Schrauben Sie mit einem Akkuschrauber die Schrauben in die Dübel, sodass sie leicht aus der Wand herausragen.
Step 7

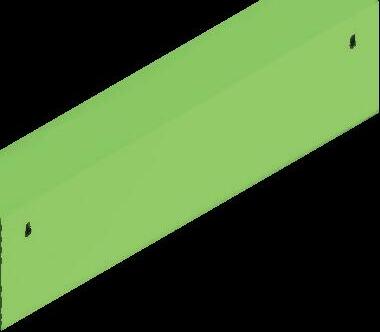

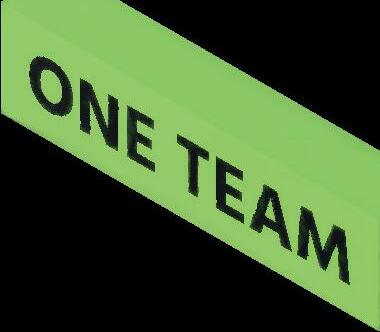

Hängen Sie das Produkt an den Schrauben mithilfe der Montageschlitze auf.
