Frame Holes [Hanging]
Installation guidelines
Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie mit der Installation beginnen. Eine Nichtbeachtung kann zu Schäden am Produkt oder am Eigentum führen.
Die Installation darf ausschließlich von qualifiziertem Fachpersonal durchgeführt werden. Wenn Sie sich bei einem Teil des Installationsvorgangs unsicher sind, wenden Sie sich bitte an einen professionellen Monteur.
Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Installation oder falsche Verwendung des Produkts entstehen.
Bitte überprüfen Sie vor der Installation, ob alle Teile und Werkzeuge vorhanden sind. Stellen Sie sicher, dass Teile und Werkzeuge für das Gewicht und die Größe des Produkts geeignet sind. Stellen Sie sicher, dass die Montagefläche für das Gewicht und die Größe des Produkts geeignet ist.
Erforderliche Werkzeuge
• Bohrmaschine mit Bohrer
• Wasserwaage
Verwenden Sie stets geeignete Schutzausrüstung und treffen Sie die erforderlichen Vorsichtsmaßnahmen beim Arbeiten mit Werkzeugen und Elektrizität.
Diese Anleitung dient nur als allgemeine Orientierung. Die tatsächliche Installation kann je nach spezifischen Gegebenheiten und Bedingungen vor Ort variieren.
• Dübel mit passenden Schrauben
• Akkuschrauber
• Bleistift
• Hammer
• Abdeckband
• Maßband
E-mail: support@signage-group.com
Phone: +49 (0)30 863280590
Opening hours: Mon. - Fri., 9:00 - 17:00 Uhr
Office address:Bogen 45, Holzmarktstr. 15-18 10179 Berlin Germany
Step 1
Step 4
Markieren Sie die Befestigungspunkte an der Wand. Verwenden Sie eine der folgenden Methoden:
Step 2
Methode 3: Kleben Sie Masking Tape auf die Rückseite der Kassette und stanzen Sie Löcher an den Befestigungspunkten. Entfernen Sie das Tape vom Produkt und befestigen Sie es an der Wand mit der gegenüberliegenden Seite zur Wand (um spiegelverkehrte Lochmarkierungen zu vermeiden). Verwenden Sie die Wasserwaage. Markieren Sie die Befestigungspunkte mit einem Bleistift.
Step 5
Methode 1: Falls eine Montageschablone beiliegt, diese an der Wand befestigen und mit einer Wasserwaage ausrichten. Die Bohrlöcher mit einem Bleistift markieren.
Step 3
Methode 2: Messen Sie alternativ mit einem Maßband den Abstand zwischen den Löchern des Produkts. Verwenden Sie die Wasserwaage und das Maßband, um diese Abstände an die Wand zu übertragen.
Step 6

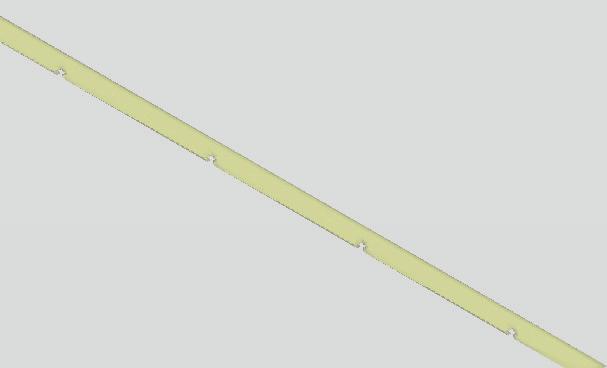

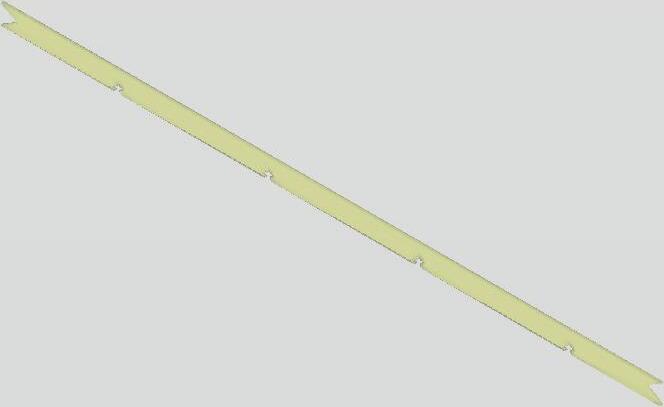

Beachten Sie, dass einige Kassetten sowohl oben als auch unten Löcher haben können. Achten Sie darauf, die richtige Anzahl der Löcher zu markieren.
Bohren Sie Löcher an den markierten Punkten.
Step 7
Step 8
Step 9
Setzen Sie Wanddübel in die gebohrten Löcher mit einem Hammer. Schrauben Sie die Schrauben in die Wanddübel und lassen Sie sie leicht aus der Wand herausragen (stellen Sie sicher, dass Sie Schrauben der richtigen Länge verwenden, damit sie nicht zu kurz sind).

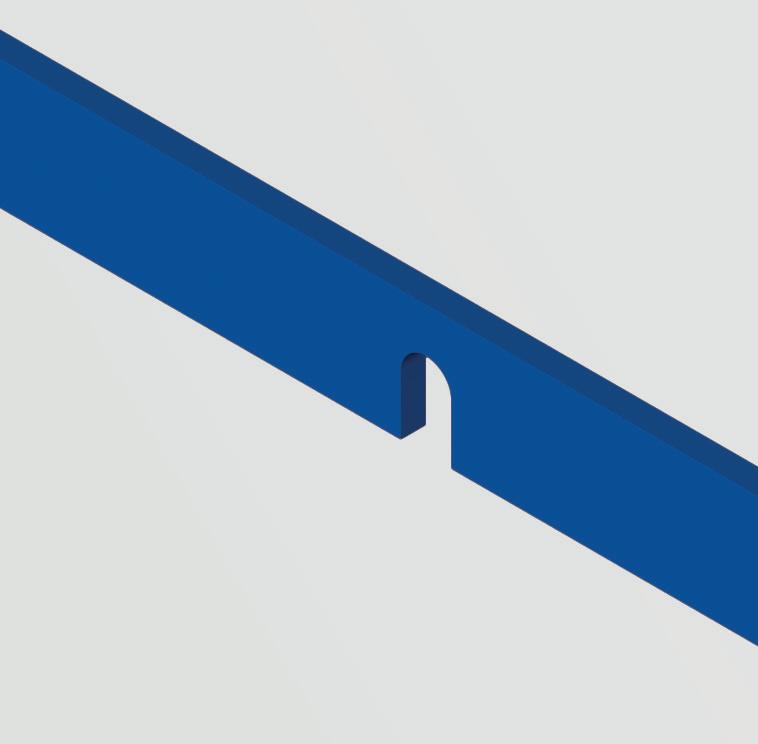

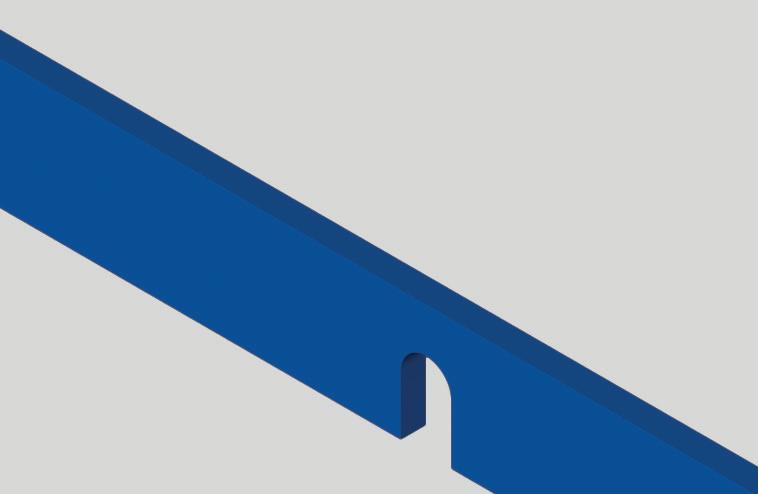

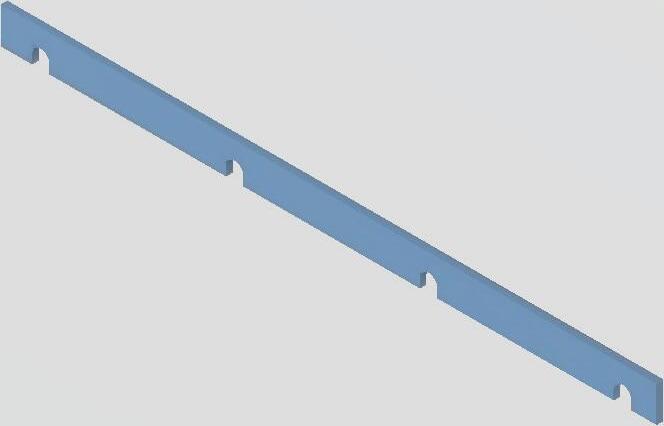

Hängen Sie die Kassette an den Schrauben über die Schlüssellochöffnungen.
