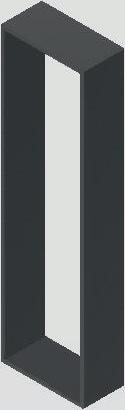

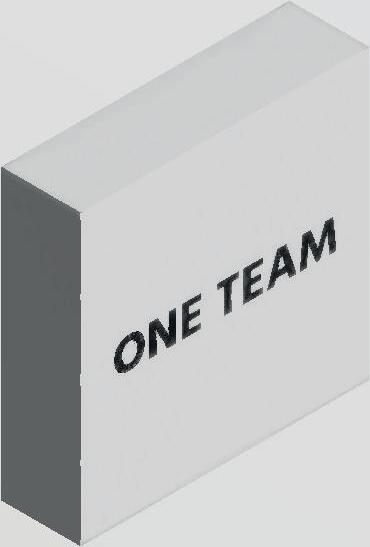

Installation guidelines Base [Detachable]
Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie mit der Installation beginnen. Eine Nichtbeachtung kann zu Schäden am Produkt oder am Eigentum führen.
Die Installation darf ausschließlich von qualifiziertem Fachpersonal durchgeführt werden. Wenn Sie sich bei einem Teil des Installationsvorgangs unsicher sind, wenden Sie sich bitte an einen professionellen Monteur.
Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Installation oder falsche Verwendung des Produkts entstehen.
Bitte überprüfen Sie vor der Installation, ob alle Teile und Werkzeuge vorhanden sind. Stellen Sie sicher, dass Teile und Werkzeuge für das Gewicht und die Größe des Produkts geeignet sind. Stellen Sie sicher, dass die Montagefläche für das Gewicht und die Größe des Produkts geeignet ist.
Erforderliche Werkzeuge
• Bohrmaschine mit Bohrer

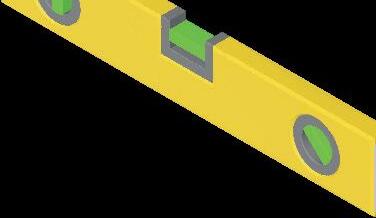

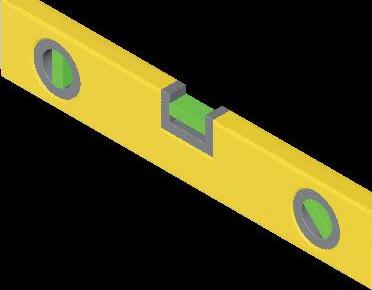

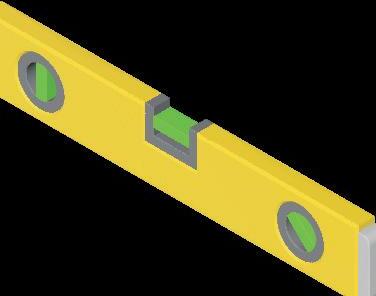

• Wasserwaage
Verwenden Sie stets geeignete Schutzausrüstung und treffen Sie die erforderlichen Vorsichtsmaßnahmen beim Arbeiten mit Werkzeugen und Elektrizität.
Diese Anleitung dient nur als allgemeine Orientierung. Die tatsächliche Installation kann je nach spezifischen Gegebenheiten und Bedingungen vor Ort variieren.
• Dübel mit passenden Schrauben
• Akkuschrauber
• Bleistift
• Hammer
E-mail: support@signage-group.com
Phone: +49 (0)30 863280590
Opening hours: Mon. - Fri., 9:00 - 17:00 Uhr
Office address:Bogen 45, Holzmarktstr. 15-18 10179 Berlin Germany
Step 1
Step 4

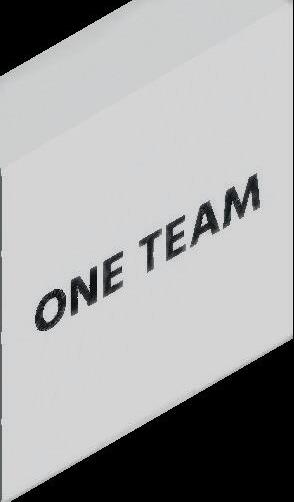

Schrauben Sie die Basis des Lightbox ab, indem Sie die seitlichen Schrauben entfernen.

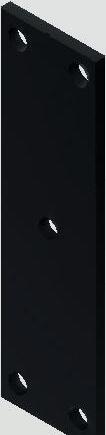

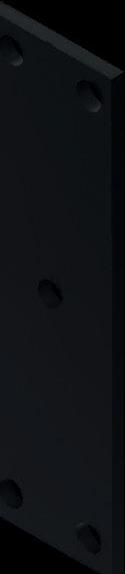

Entfernen Sie den Sockel von der Wand und bohren Sie Löcher an den markierten Punkten.
Step 2 Step 5

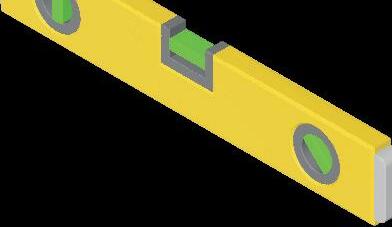

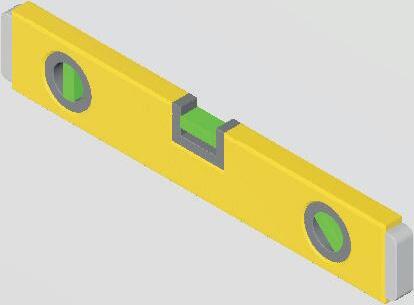

Platzieren Sie den unteren Teil der Basis an der Wand und richten Sie ihn mit einer Wasserwaage aus.
Step 3
Setzen Sie die Wanddübel in die gebohrten Löcher mit einem Hammer ein.
Step 6
Markieren Sie mit einem Bleistift die Befestigungspunkte an der Wand durch die Löcher im Sockel.
Setzen Sie den Sockel wieder an die Wand, indem Sie ihn mit den markierten Punkten ausrichten.
Step 7
Befestigen Sie den Sockel an der Wand, indem Sie die Schrauben in die Wanddübel schrauben.
Step 8

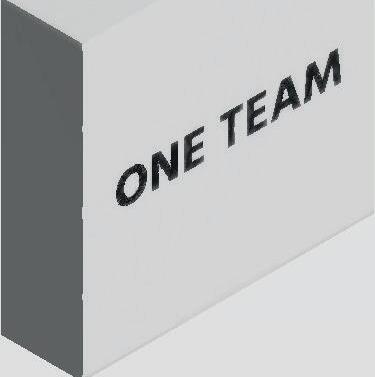

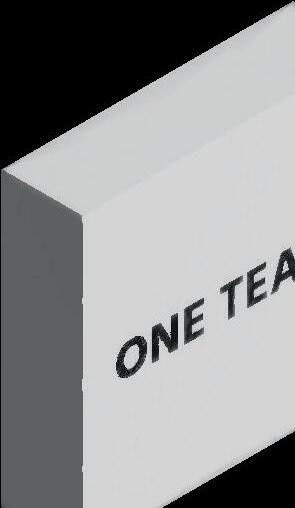

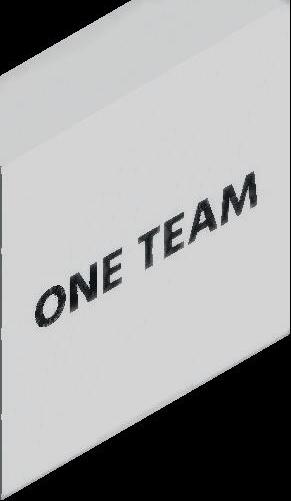

Setzen Sie den Rest des Lightboxes auf den montierten Sockel und befestigen Sie ihn, indem Sie die seitlichen Schrauben wieder anbringen.
