Back Plate [Detachable] LETTERS Rev 1 Ger

Back Plate [Detachable] LETTERS Installation guidelines

©2025 All rights reserved

Ger

Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie mit der Installation beginnen. Eine Nichtbeachtung kann zu Schäden am Produkt oder am Eigentum führen.

Die Installation darf ausschließlich von qualifiziertem Fachpersonal durchgeführt werden. Wenn Sie sich bei einem Teil des Installationsvorgangs unsicher sind, wenden Sie sich bitte an einen professionellen Monteur.

Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Installation oder falsche Verwendung des Produkts entstehen.

Bitte überprüfen Sie vor der Installation, ob alle Teile und Werkzeuge vorhanden sind.

Stellen Sie sicher, dass Teile und Werkzeuge für das Gewicht und die Größe des Produkts geeignet sind.

Stellen Sie sicher, dass die Montagefläche für das Gewicht und die Größe des Produkts geeignet ist.

Verwenden Sie stets geeignete Schutzausrüstung und treffen Sie die erforderlichen Vorsichtsmaßnahmen beim Arbeiten mit Werkzeugen und Elektrizität.

Diese Anleitung dient nur als allgemeine Orientierung. Die tatsächliche Installation kann je nach spezifischen Gegebenheiten und Bedingungen vor Ort variieren.

Erforderliche Werkzeuge • • • • • • •

Bohrmaschine mit Bohrer Wasserwaage Abdeckband Hammer Dübel mit passenden Schrauben Akkuschrauber Bleistift

E-mail: support@signage-group.com Phone: +49 (0)30 863280590 Opening hours: Mon. - Fri., 9:00 - 17:00 Uhr Office address:Bogen 45, Holzmarktstr. 15-18 10179 Berlin Germany

2

Step 1

Step 2

Step 3

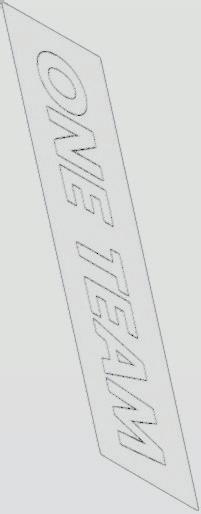

Befestigen Sie die Montageschablone an der Wand. Verwenden Sie eine Wasserwaage, um sie richtig auszurichten, und fixieren Sie sie mit Malerkrepp.

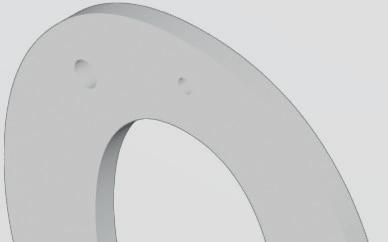

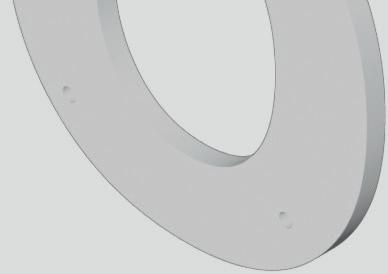

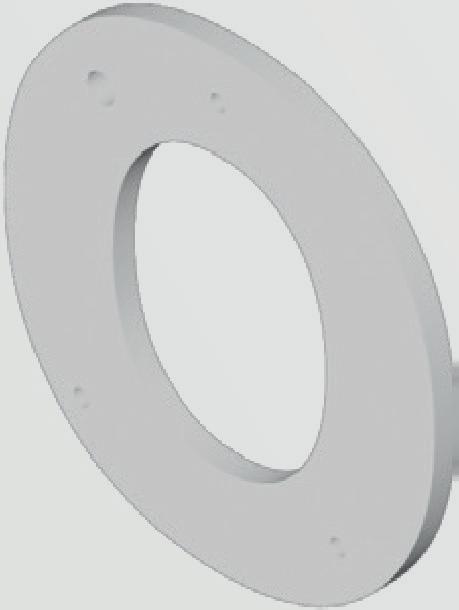

Finden Sie die Schrauben an den Seiten jedes Buchstabens. Verwenden Sie einen Akkuschrauber, um die Front des Buchstabens zu entfernen, so dass nur noch die Rückplatte übrig bleibt.

Bohren Sie 2-3 Montagelöcher in die Rückplatte und 1 Loch für das Stromkabel der Buchstaben.

Step 4

Step 5

Step 6

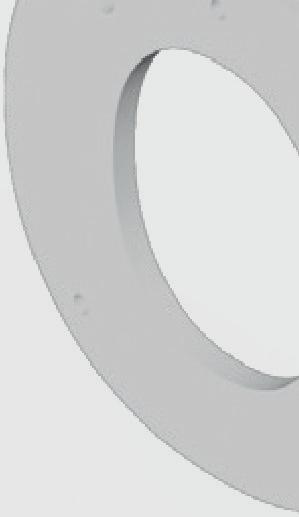

Setzen Sie die Rückplatte des Buchstabens in die richtige Position auf der Montageschablone. Markieren Sie die Bohrlöcher auf der Schablone mit einem Bleistift.

Wiederholen Sie den Vorgang für jeden Buchstaben.

Bohren Sie Löcher an den markierten Stellen. Denken Sie daran, ein Loch für das Stromkabel zu bohren.

3

Step 7

Step 8

Step 9

Entfernen Sie die Montageschablone von der Wand.

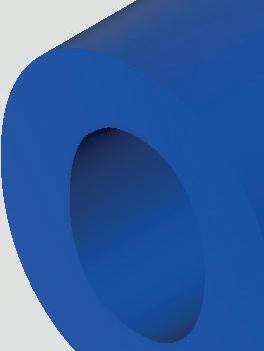

Setzen Sie Wanddübel in die gebohrten Löcher mit einem Hammer ein.

Setzen Sie die Rückplatte des Buchstabens zurück an die Wand und richten Sie sie an den Löchern aus. Denken Sie daran, das Stromkabel durch das gebohrte Kabelloch zu führen. Die Verbindung der Buchstaben mit der Stromversorgung finden Sie in einem separaten Dokument.

Step 10

Step 11

Befestigen Sie die Rückplatte mit Schrauben und einem Akkuschrauber an der Wand.

Setzen Sie die Vorderseite des Buchstabens wieder auf die montierte Rückplatte, indem Sie sie mit den zuvor entfernten Schrauben wieder festschrauben.

4
