SmokeGuard® - drzwi windowe

SmokeGuard® - drzwi windowe ze zintegrowanym systemem przeciwdymowym

Katastrofy pożarowe np. z 2017 r. w Grenfell Tower w Londynie, która pochłonęła dziesiątki ofi ar pokazują wyraźnie, jak niezbędne jest zabezpieczenie przed rozprzestrzenianiem się ognia, ale również dymu w szybie dźwigu. Z tego powodu o wymogu dymoszczelnych drzwi szybowych czytamy ciągle w warunkach technicznych realizowanych budynków, jednak wykonanie takich drzwi z wielu powodów jest bardzo trudne.

MEILLER (4) Z jednej strony pod względem konstrukcyjnym nie jest to możliwe ponieważ drzwi składają się z ruchomych komponentów, które muszą spełniać najwyższe wymagania pod względem szybkości, lekkości poruszania się, przenoszenia obciążeń i cichości. Z drugiej strony dymoszczelności zaprzeczają wymogi norm, które mówią o ognioodporności drzwi wind. Oczywiście od drzwi dymnoszczelnych oczekuje się, że będą

też ognioodporne. Klasę ognioodporności otrzymuje się przez zachowanie normy EN/ PN 81-58 lub ISO 3008. W tych normach dozwolona przepuszczalność jednego metra otworów drzwiowych <3,0 m³/minutę jest sprzeczna z wymogiem dymoszczelności. Teoretycznie byłoby możliwe dodatkowe uszczelnienie ognioodpornych drzwi odpowiednimi materiałami, nie jest to jednak dopuszczalne, ponieważ wraz z zastosowaniem dodatkowych elementów uszczelniających skutkuje obniżeniem ognioodporności, przez co nie zostałyby spełnione warunki normy EN/ PN 81-58. Oprócz tego powstaje pytanie, jak te zmiany mają być certyfi kowane i jak zabezpieczona i udokumentowana ich trwałość?

Rozwiązanie: odzielic dymoszczelnie piętro po pietrze

Dymoszczelność szybu można osiągnąć w następujący sposób: trzeba połączyć drzwi szybowe z produktem, który nie wpłynie na kryteria oceny zabezpieczeń przeciwpożarowych. Innowacyjny producent komponentów - Meiller Aufzugtüren z Monachium znalazł tu rozwiązanie - spełniające normę EN 81-58 - drzwi szybowe zostały zaopatrzone w kurtynę dymowa znanego producenta. Akredytowany instytut pożarnictwa zbadał i potwierdził, że wbudowanie kurtyny dymowej w przetestowane na odporność ogniową drzwi szybu nie osłabia ich odpor-

SmokeGuard®

Dymoszczelne drzwi dźwigów nie są możliwe

ności ogniowej.

Kurtyna dymowa zapobiega przedostawaniu się dymu do szybu windy

Gwarancja jakości SmokeGuard®

- SmokeGuard® jest przeznaczony do wszystkich drzwi przesuwnych MEILLER ze skrzydłami metalowymi (dwuściennymi) lub metalowymi z oknem - Spełnia normy EN 81-58 lub ISO 3008 - Połączenie drzwi / kurtyny przeciwdymowej przetestowany przez akredytowany instytut przeciwpożarowy - Spełnia najwyższe wymagania pod względem szybkości, lekkości poruszania się, przenoszenia obciążeń i cichości.

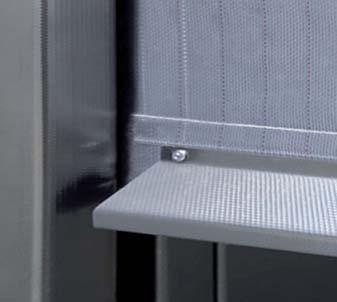

Kurtyna dymowa RSV

W praktyce przy zamawianiu drzwi szybu należy zwrócić uwagę na: • sposób instalacji EvoN (instalacja niszowa), • szerokość nadproża 100 mm itp. Nadproża zostaną wówczas przygotowane przez fi rmę Meiller do montażu kurtyny dymowej (RSV).

Montaż kurtyny

Sam montaż RSV odbywa się na miejscu budowy na nadprożu drzwi szybowych. Kaseta kurtyny jest montowana na całej szerokości drzwi. Zabezpieczenie po bokach stanowią 3-stronnie zamknięte prowadnice na belkach bocznych. Kaseta i prowadnice mogą być dostarczone w wersji ASI304 K240 (stal nierdzewna) albo malowane proszkowo RAL. W przypadku pożaru, żeby zapobiec przemieszczaniu się dymu przez szyb windy z piętra na piętro zostają rozwinięte kurtyny dymowe oddzielające szyb od pięter. W ten sposób osiąga się efekt dymoszczelności dźwigu na każdym piętrze Uruchomienie kurtyn może nastąpić automatycznie poprzez sterowanie RSV (statyczne lub dynamiczne, centrum sygnalizacji pożaru czy inne), w zależności od potrzeb producenta windy i sterowania. Wersja uzupełniająca istniejących już drzwi została dokładnie opracowana i jest technicznie możliwa pod warunkiem, że wysokość drzwi wynosi 210 mm w pionie, a na belkach bocznych jest co najmniej 100 mm miejsca na zamontowanie bocznych prowadnic.

Kombinacja ognioodpornych drzwi szybowych fi rmy Meiller z kurtyną dymową jest pierwszym tego typu rozwiązaniem na rynku i jest zabezpieczona przez ochronę wzorów użytkowych.
