Jorge Estuardo Mayorga Gonzalez 671-16-15205 Maria Eugenia Orozco Garcia 671-19-14591 ARQUITECTURA FASE Universidad Mariano Galvez Facultad de Arquitectura Especializado en Interiores VIVIENDA CLASE ALTA
ANALISIS DESITIO

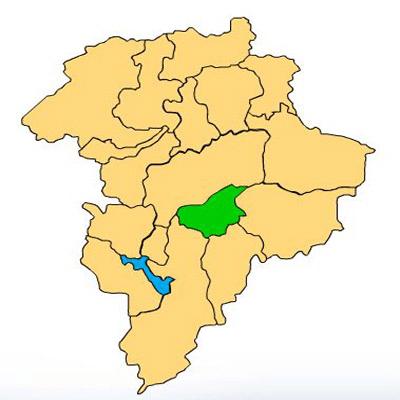

SANTA CATARINA PINULA
TOPOGRAFÍA
Las coordenadas geográficas de Santa Catarina Pínula son latitud: 14.5819°, longitud: -90.4765°, y elevación: 1,554 m.
La topografía en un radio de 3 kilómetros de Santa Catarina Pínula tiene variaciones enormes de altitud, con un cambio máximo de altitud de 645 metros y una altitud promedio sobre el nivel del mar de 1,600 metros. En un radio de 16 kilómetros contiene variaciones enormes de altitud (1,285 metros). En un radio de 80 kilómetros también contiene variaciones extremas de altitud (3,979 metros).
El área en un radio de 3 kilómetros de Santa Catarina Pínula está cubierta de pradera (39 %), árboles (31 %) y tierra de cultivo (29 %), en un radio de 16 kilómetros de árboles (29 %) y pradera (28 %) y en un radio de 80 kilómetros de árboles (36 %) y tierra de cultivo (31 %).

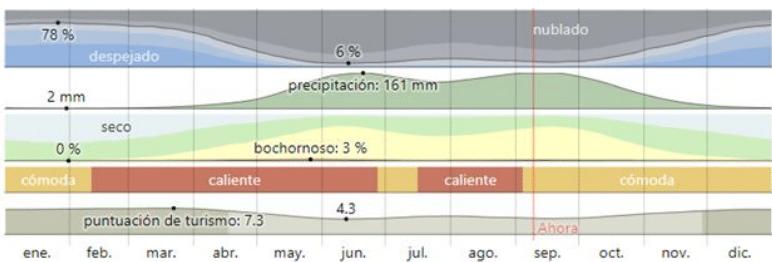

EL CLIMA Y EL TIEMPO PROMEDIO EN TODO EL AÑO EN SANTA CATARINA PINULA GUATEMALA
En Santa Catarina Pínula, la temporada de lluvia es nublada, la temporada seca es mayormente despejada y es caliente durante todo el año. Durante el transcurso del año, la temperatura generalmente varía de 13 °C a 26 °C y rara vez baja a menos de 10 °C o sube a más de 28 °C. Terreno a 9 mts. Sobre el nivel de la pista con una ladera, que es en sunmayoría un terreno arenoso,

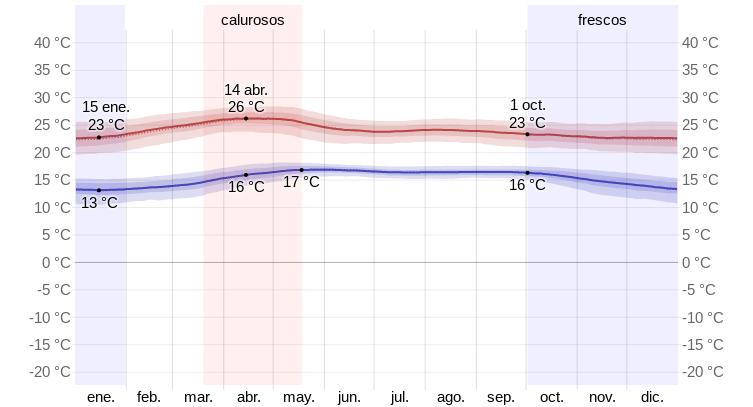

TEMPERATURA PROMEDIO
La temporada templada: Dura 2 meses, del 19 de marzo al 18 de mayo, y la temperatura máxima promedio diaria es más de 25 °C. El mes más cálido del año en Santa Catarina Pínula es mayo, con una temperatura máxima promedio de 25 °C y mínima de 17 °C.
La temporada fresca: Dura 4 meses, del 1 de octubre al 31 de enero, y la temperatura máxima promedio diaria es menos de 23 °C. El mes más frío del año en Santa Catarina Pínula es enero, con una temperatura mínima promedio de 13 °C y máxima de 23 °C

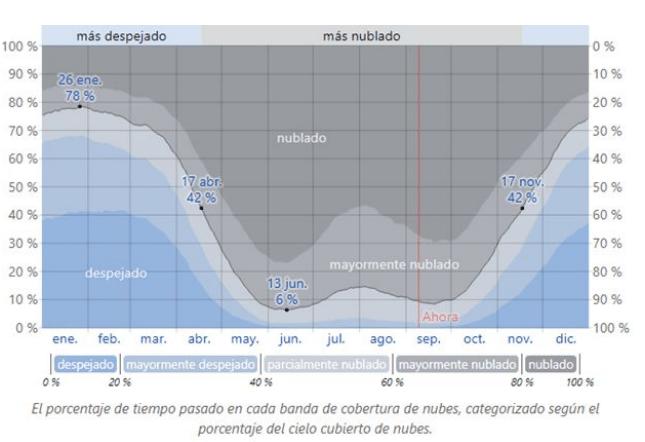

NUBES
La parte más despejada del año en Santa Catarina Pinula comienza aproximadamente el 17 de noviembre; dura 5 meses y se termina aproximadamente el 17 de abril. El mes más despejado es enero, durante el cual en promedio el cielo está despejado o parcialmente nublado el 77 % del tiempo.
La parte más nublada del año comienza aproximadamente el 17 de abril; dura 7 meses y se termina aproximadamente el 17 de noviembre. El mes más nublado del año en Santa Catarina Pínula es junio, durante el cual en promedio el cielo está nublado o mayormente nublado el 93 % del tiempo.
PRECIPITACIÓN

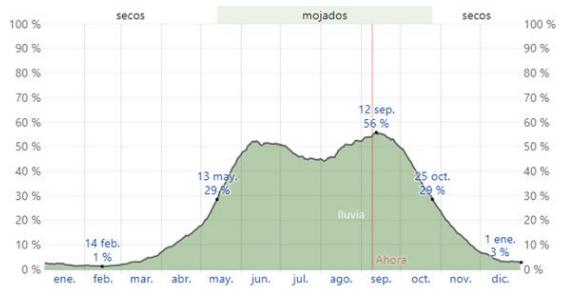

Un día mojado es un día con por lo menos 1 milímetro de líquido o precipitación equivalente a líquido. La probabilidad de días mojados en Santa Catarina Pinula varía considerablemente durante el año.
La temporada más mojada dura 5 meses, de 13 de mayo a 25 de octubre, con una probabilidad de más del 29 % de que cierto día será un día mojado. El mes con más días mojados es septiembre, con un promedio de 16.1 días con por lo menos 1 milímetro de precipitación.
La temporada más seca dura 7 meses, del 25 de octubre al 13 de mayo. El mes con menos días mojados es febrero, con un promedio de 0.4 días con por lo menos 1 milímetro de precipitación. Entre los días mojados, distinguimos entre los que tienen solamente lluvia y vientos. El mes con más días con solo lluvia es septiembre, con un promedio de 16 días. En base a esta categorización, el tipo más común de precipitación durante el año es solo lluvia, con una probabilidad máxima del 56 % en septiembre.

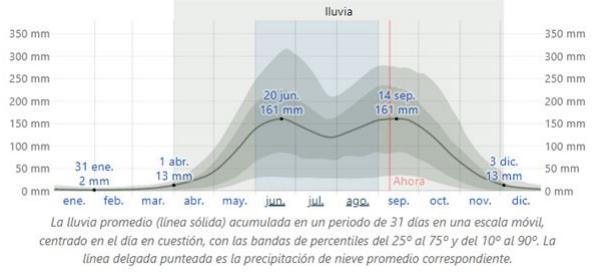

LLUVIA
Santa Catarina Pinula tiene una variación extrema de lluvia mensual por estación.
La temporada de lluvia dura 8 meses, del 1 de abril al 3 de diciembre, con un intervalo de 31 días de lluvia de por lo menos 13 milímetros. El mes con más lluvia es septiembre, con un promedio de 161 milímetros de lluvia.
El periodo del año sin lluvia dura 4 meses, del 3 de diciembre al 1 de abril. El mes con menos lluvia es febrero, con un promedio de 2 milímetros de lluvia.
HUMEDAD

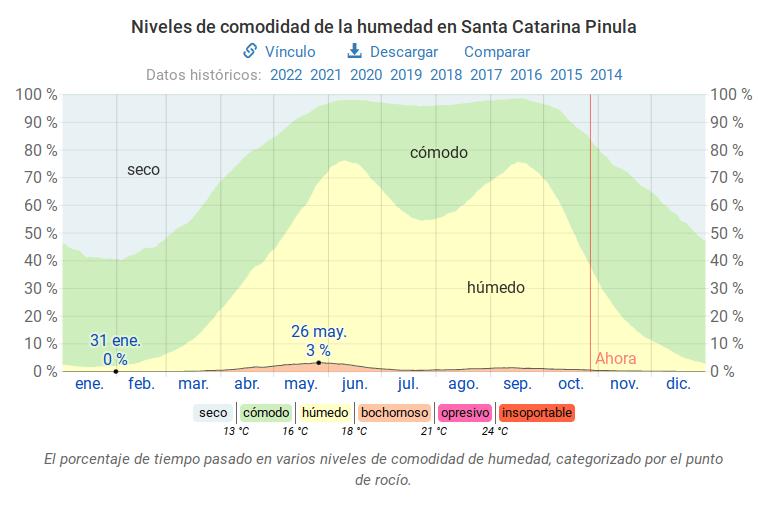

El nivel de humedad percibido, debido por el porcentaje de tiempo en el cual el nivel de comodidad de humedad es bochornoso, opresivo o insoportable no varía considerablemente durante el año, y permanece entre el 2% del 2%.
VIENTO
La velocidad promedio del viento por hora tiene variaciones estacionales considerables en el transcurso del año.
La parte más ventosa del año dura 5 meses, del 29 de octubre al 29 de marzo, con velocidades promedio del viento de más de 10.6 kilómetros por hora.
El tiempo más calmado del año dura 7 meses, del 29 de marzo al 29 de octubre.

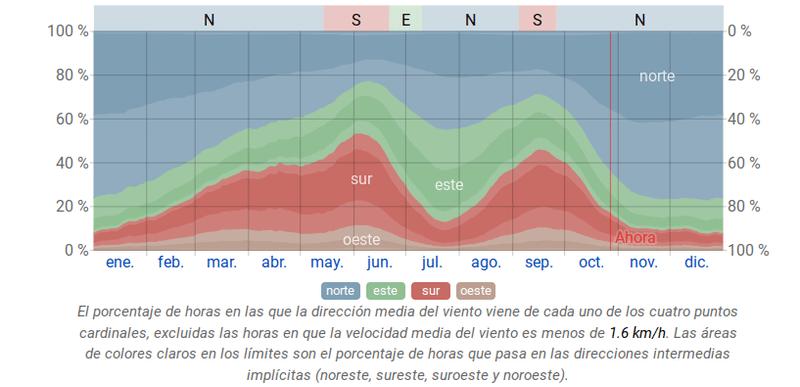

El viento con más frecuencia viene del Sur durante 1.2 meses, del 14 de mayo al 21 de junio y durante 3.1 semanas, del 4 de septiembre al 26 de septiembre, con un porcentaje máximo del 42 % en 5 de junio.
El viento con más frecuencia viene del Este durante 2.7 semanas, del 21 de junio al 10 de julio, con un porcentaje máximo del 39 % en 9 de julio.
El viento con más frecuencia viene del norte durante 1.8 meses, del 10 de julio al 4 de septiembre y durante 7.6 meses, del 26 de septiembre al 14 de mayo, con un porcentaje máximo del 45 % en 24 de julio.
SOL

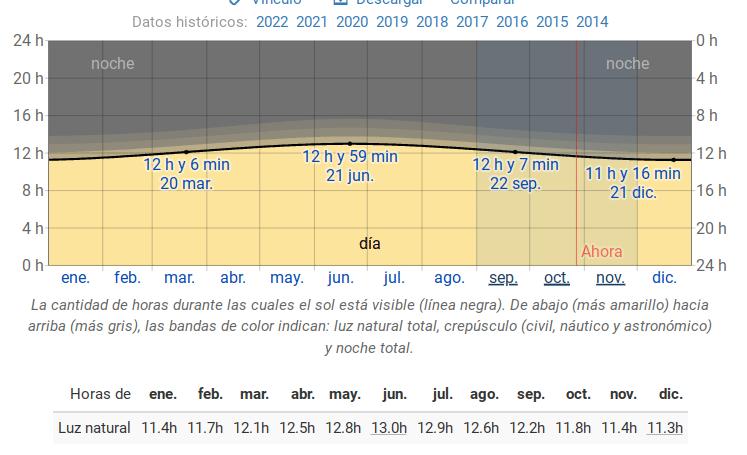

La duración del día varía durante el año, el día más corto es el 21 de diciembre, con 11 horas y 16 minutos de luz natural; el día más largo es el 21 de junio, con 12 horas y 59 minutos de luz natural.
HORARIOS DE LA SALIDA DEL SOL:
La salida más temprana es a las 05:31 am el 3 de junio
La salida del sol más tardía es 59 minutos más tarde a las 06:31 am el 22 de enero. La puesta del sol más temprana es a las 17:29 pm el 21 de noviembre La puesta del sol más tardía es 1 hora y 6 minutos más tarde a las 18:35 el 9 de julio.

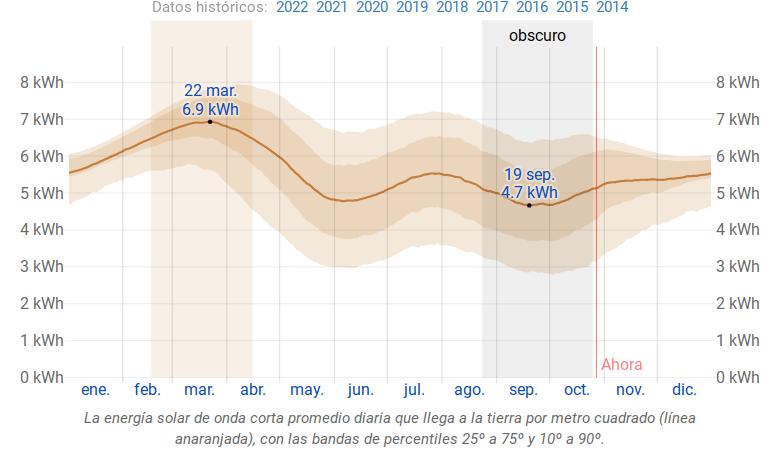

ENERGÍA SOLAR
El período más resplandeciente del año dura 2 meses, del 17 de febrero al 15 de abril, con una energía de onda corta incidente diario promedio por metro cuadrado superior a 6.5 kWh. El mes más resplandeciente del año es marzo, con un promedio de 6.9 kWh. El periodo más obscuro del año dura 2 meses, del 23 de agosto al 25 de octubre, con una energía de onda corta incidente diario promedio por metro cuadrado de menos de 5.1 kWh. El mes más oscuro del año es septiembre, con un promedio de 4.7 kWh.
INFORMACIÓN GEOGRÁFICA

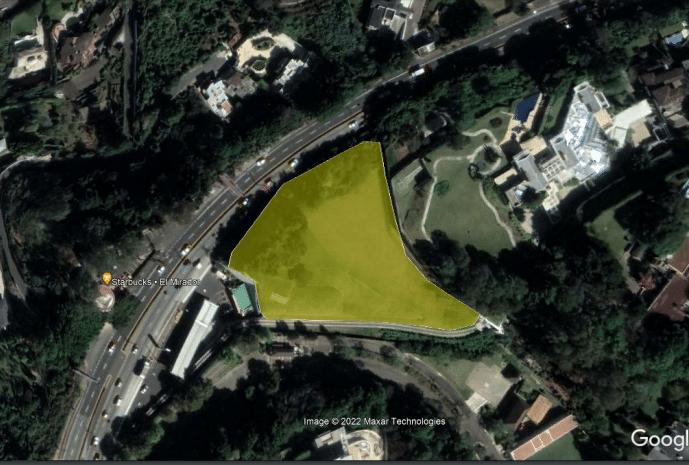

TERRENO
SANTA CATARINA PINULA
Terreno ubicado en jurisdicción de Santa Catarina Pinula
Norte : 1613510.68 Este: 771899.96 UTM WGS84 1758 msnm

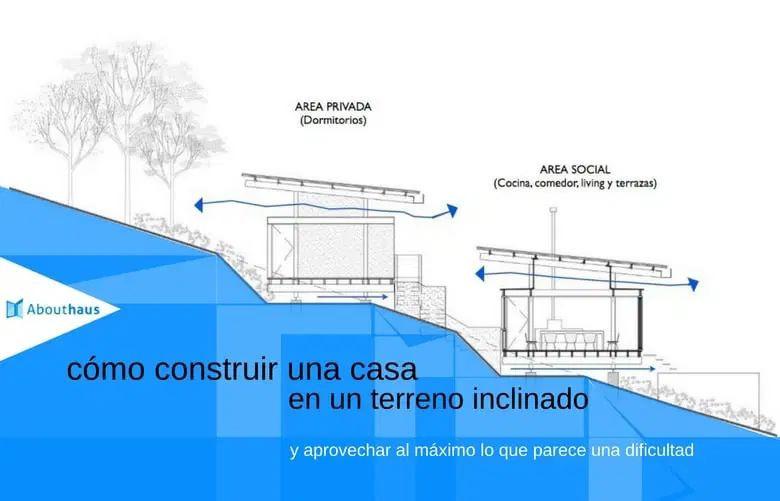

Terreno a 9 mts. Sobre el nivel de la pista con una ladera, que es en su mayoría un terreno arenoso

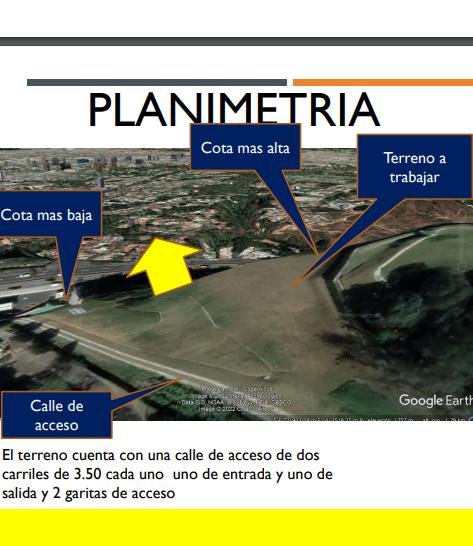

PLANIMETRIA

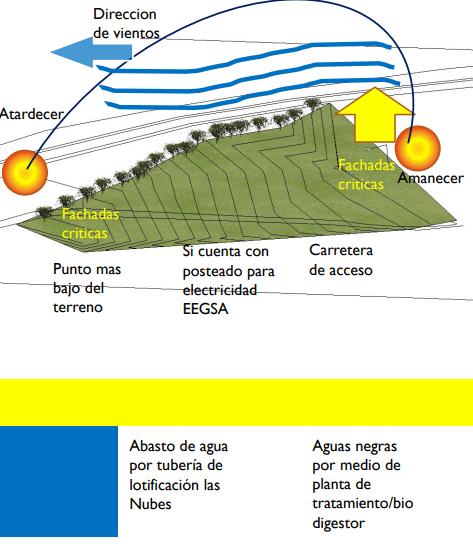

SOLEAMIENTO

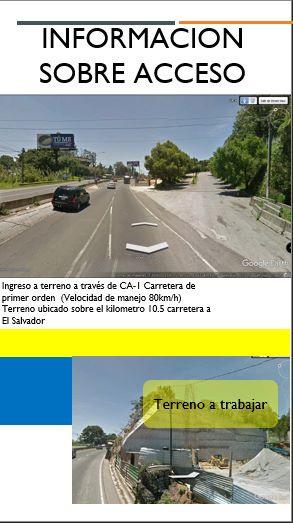

INFORMACION ACCESOTERRENO

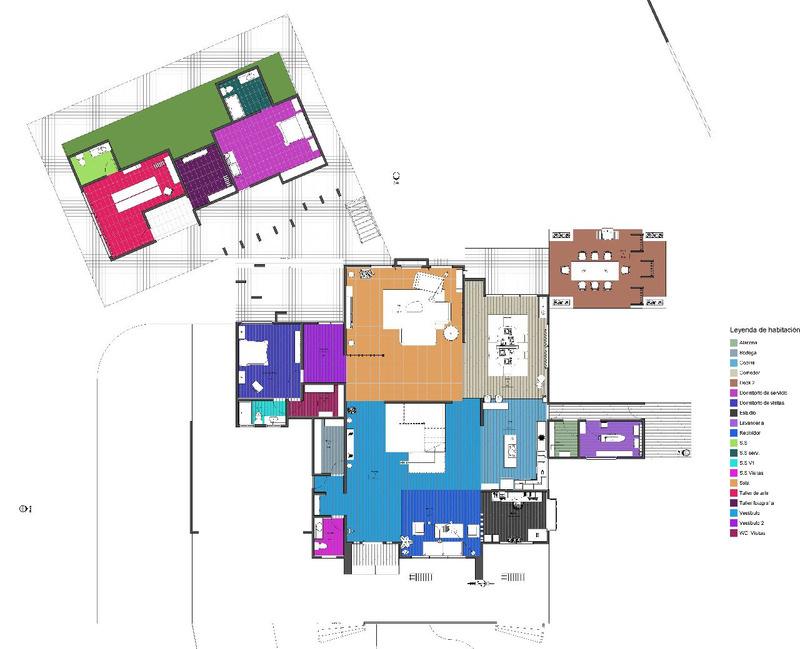

PLANTA P R O P U E S T A P R O Y E C T O

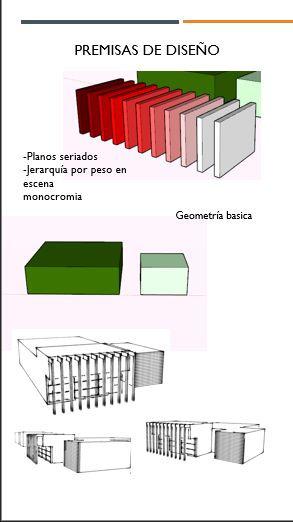

PR DISEÑO

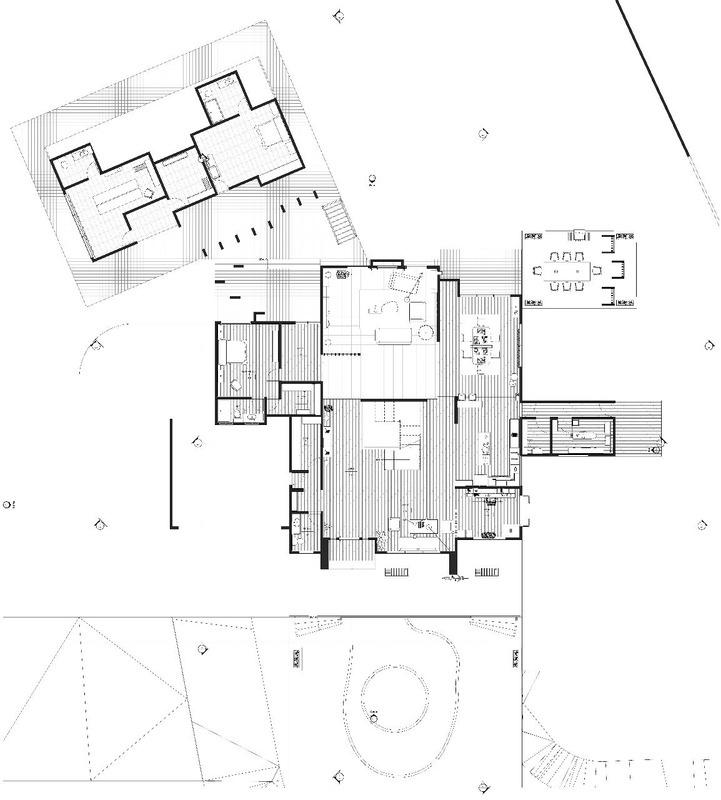

PLANTA
NIVELES

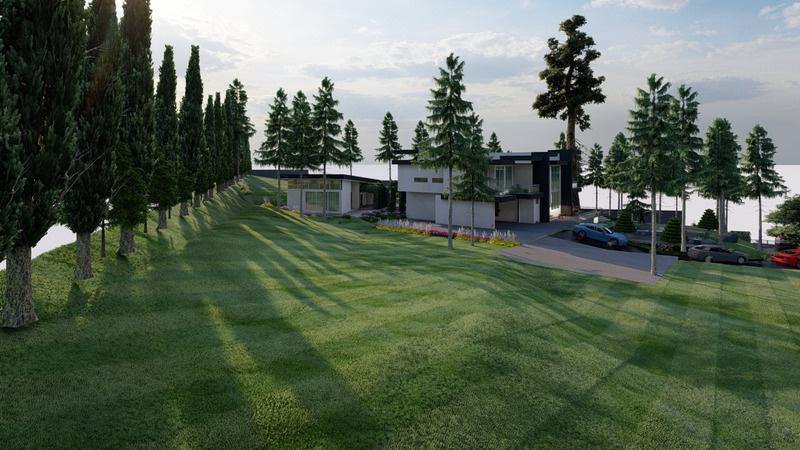

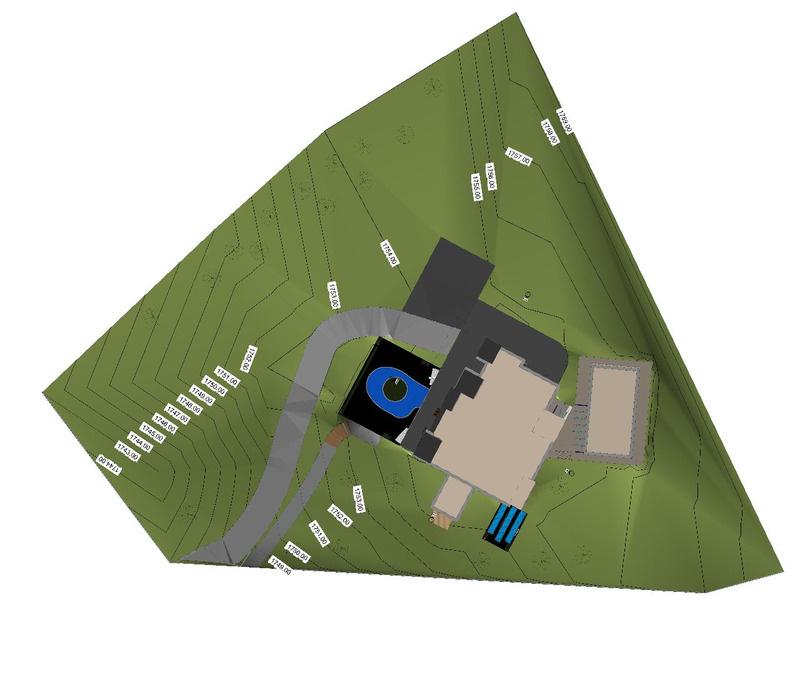

CONJUNTO TERRENO
M A T E R I A L E S
BARANDAS
Vidrio

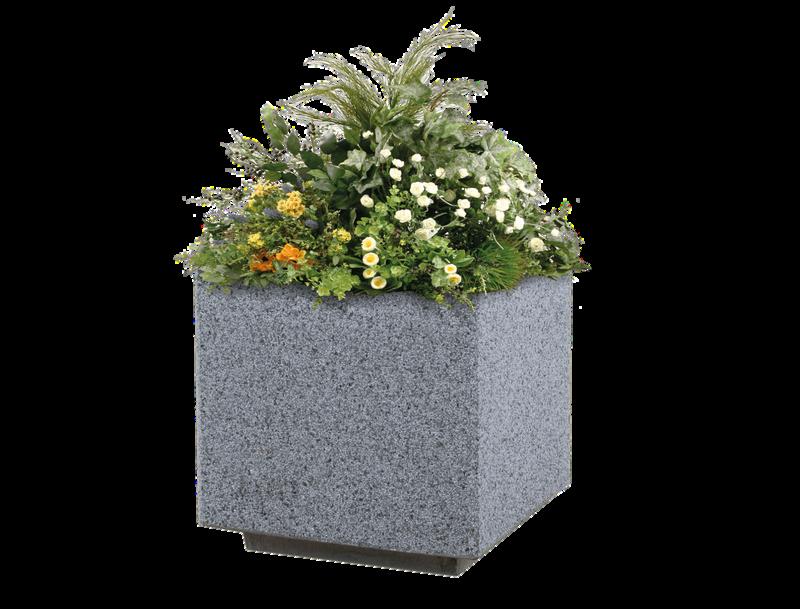

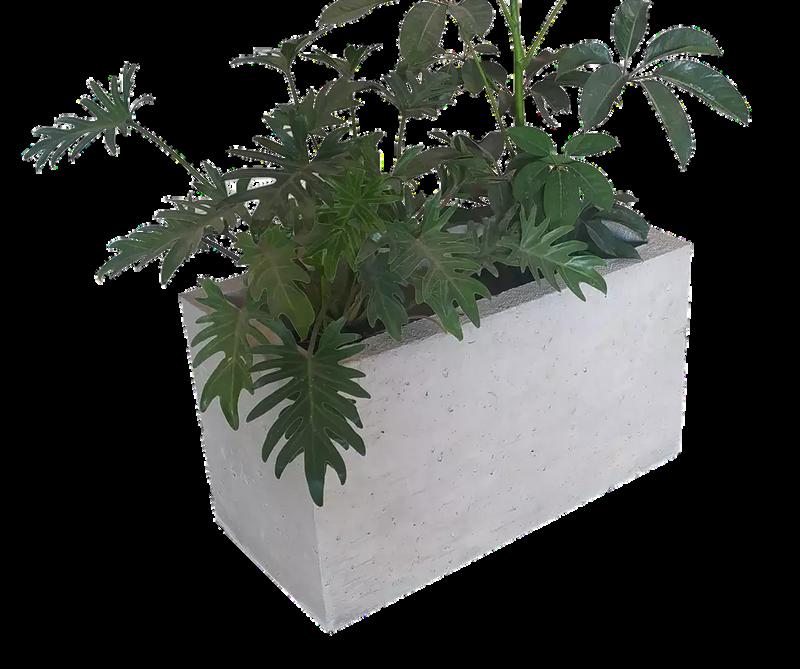

JARDINERAS
Jardineras
ESPEJO DE AGUA
ILUMINACION EXTERIOR
Postes

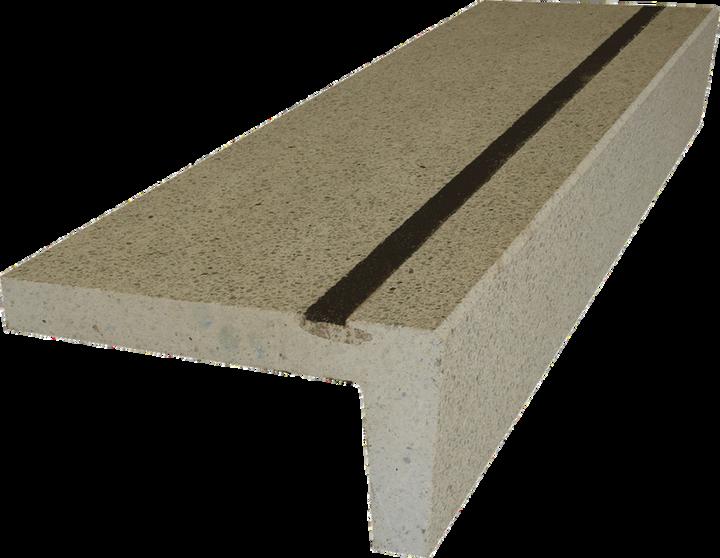

GRADAS
Gradas

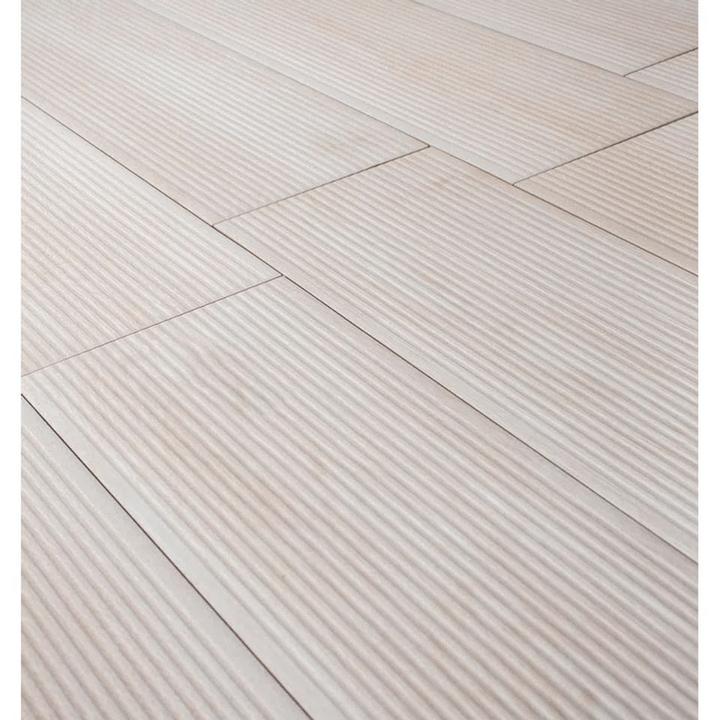

con huella de 0,30 Piso tipo porcelanatogrande imitacion concreto
de concreto con acabado rustico
templado de 9mm con pasamanos de acero inoxidable y uniones de aranas de acero
de acero inoxidable con pintura negra. Lamparas exteriores led con paneles solares 6500k
Azulejo tipo porcelanato tipo marmoleado formato 0.30 x0.60
FRONTAL

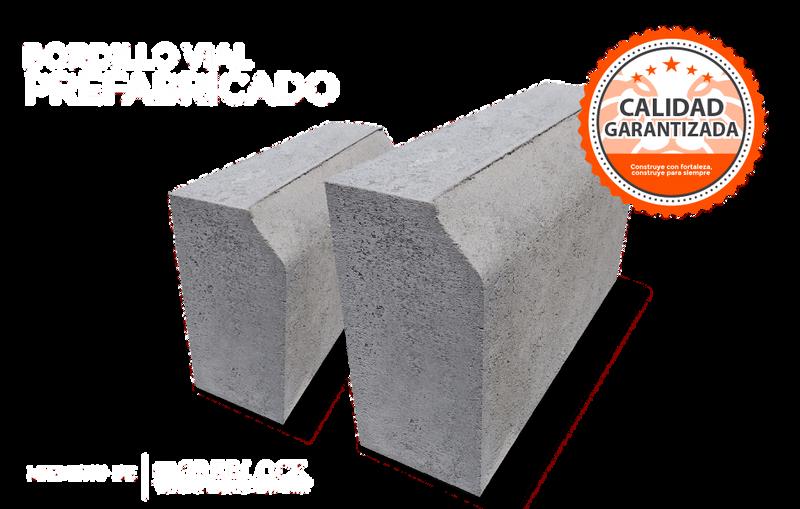

BORDILLO

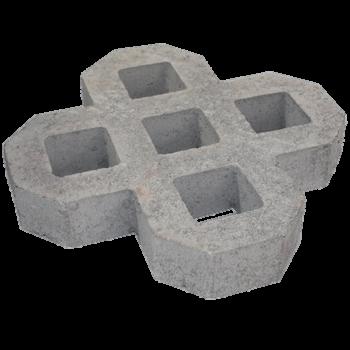

ECO-ADOQUIN

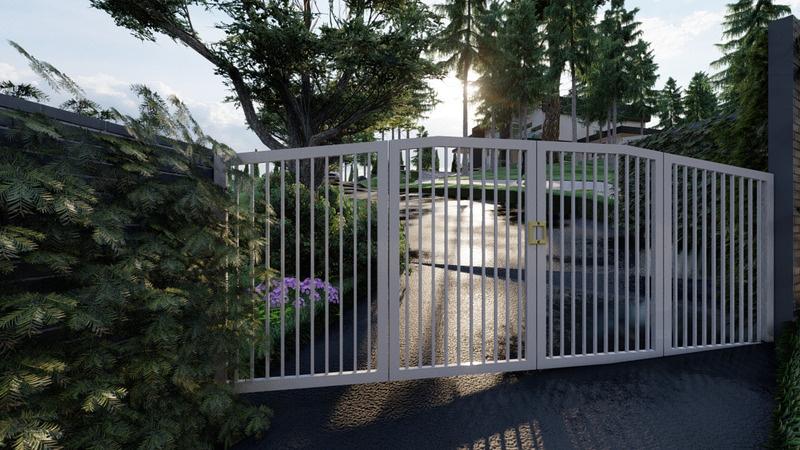

PORTON DE INGRESO
MURO PERIMETRAL
CALLE
DE ACCESO

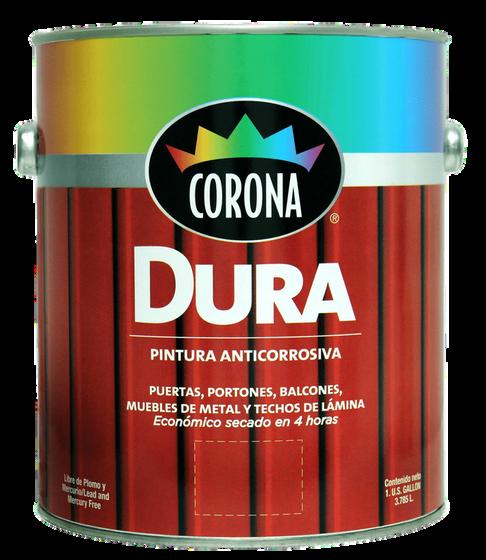

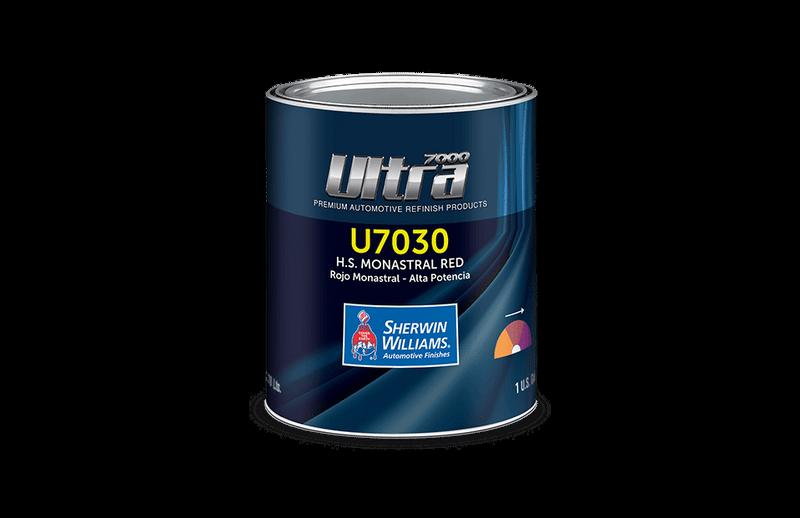

Pntura Anticorrosiva a dos manos + pintura automotriz color blanco aplicada con pistola
Acabado cernido fino + pintura satinada color marfil Asfalto + Base flexible Bordillo prefafricado
Cobertura en area garage DECK
Piso tipo porcelanato, grande imitacion concreto con cisa de 0.03m color plomo sin areana
PUERTA PRINCIPAL Y EXTERIORES

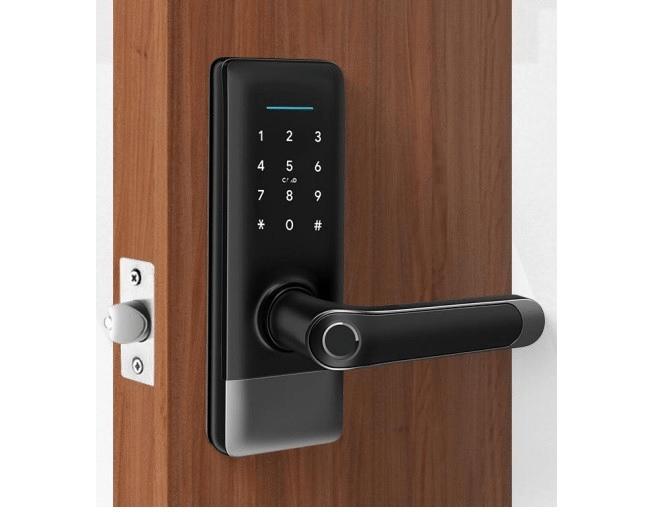

Puerta de madera de nogal + sellador y chapa electronica
VENTANERIAS
Ventaneria de vidrio templado de 8mm con marco de pvc blanco
FACHADA
Muros de mamposteria + cernido fino tipo mono capa + manos de pintura latex satinado blanco nieve.
PUERTA CORREDIZAS PERGOLA EXTERNA BALCONES
Puerta de vidrio laminado con marcos de aluminio anodizado color broce

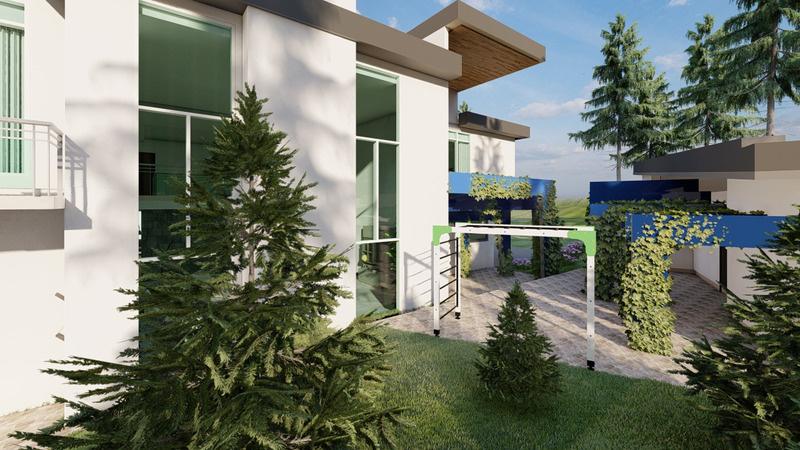

Pergola de madera nogarl curado con sellador y piso de madera tipo parquet de roble.
Cielo falso con duelas de madera tipo parquet de madera nogal y piso tipo pizzarra con cisa de 3mm conestuque color negro.
SISTEMA

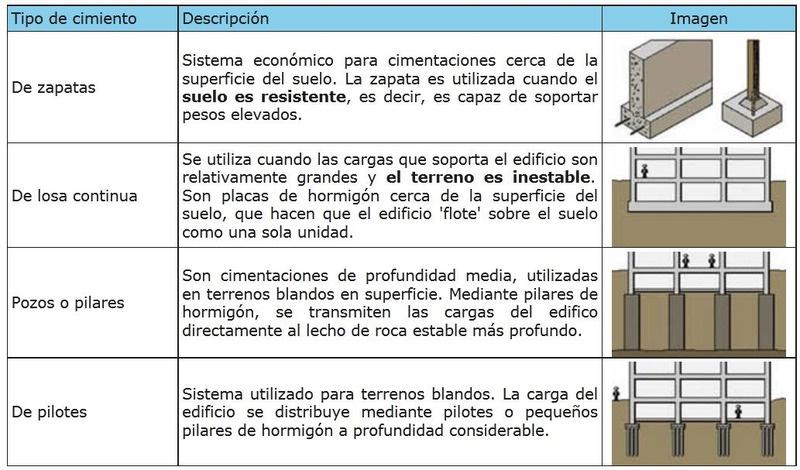

CONSTRUCTIVO METODODECIMENTACIONPORMETODOSDEPILOTES

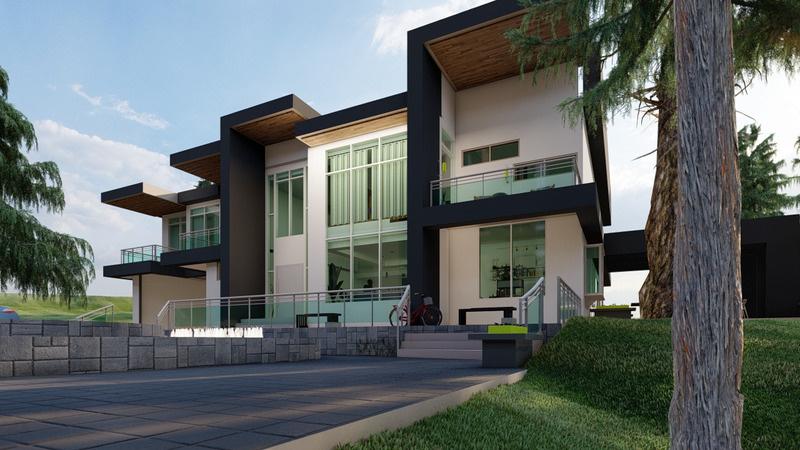

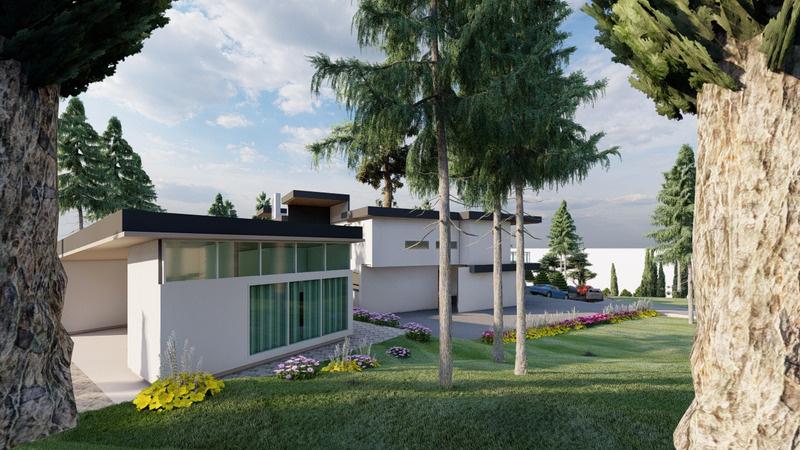

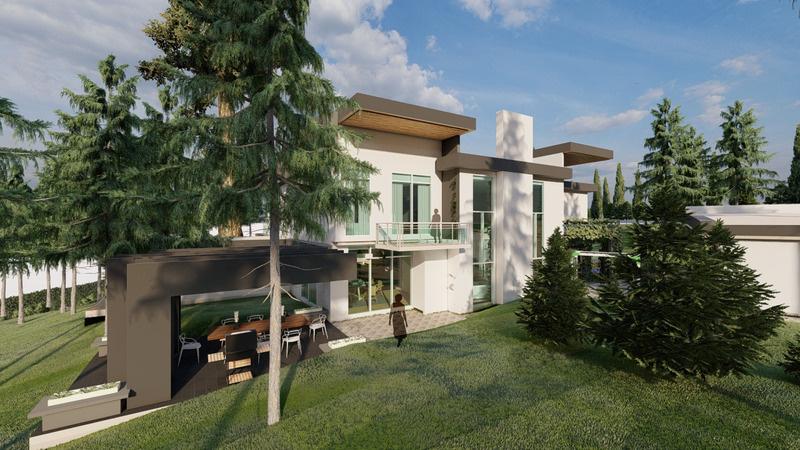

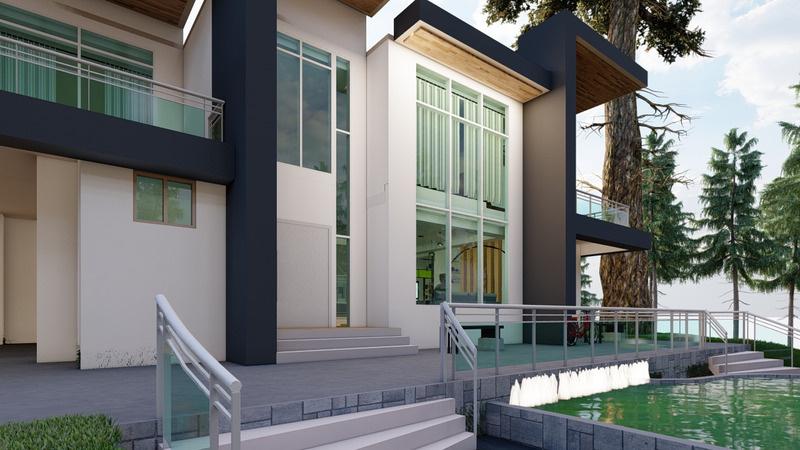

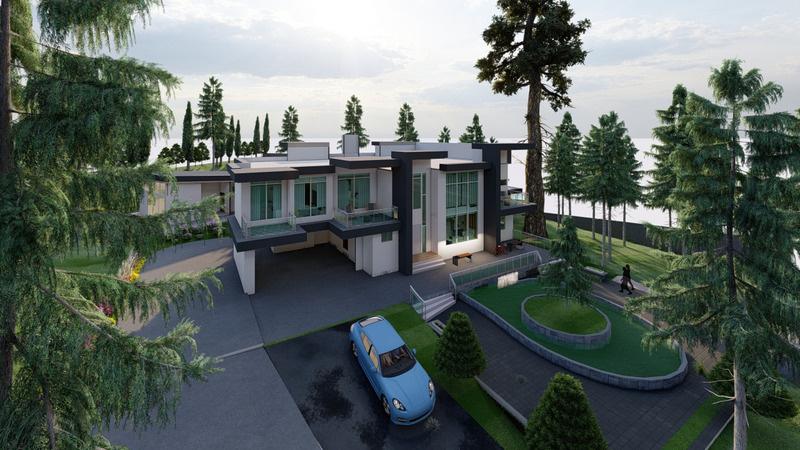

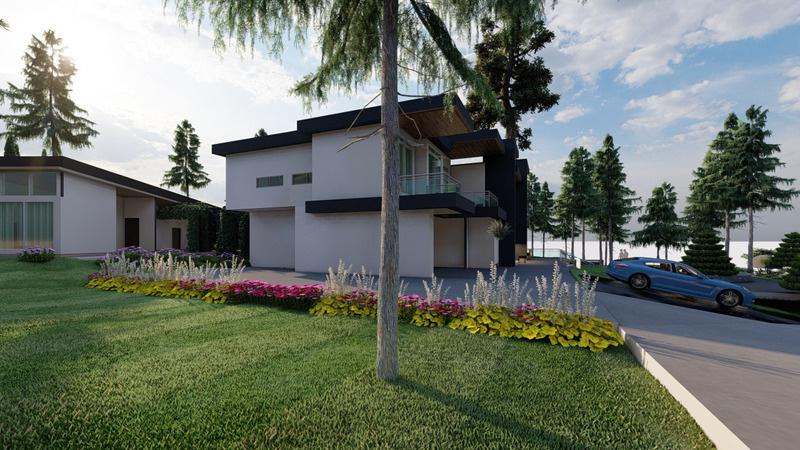

FACHADAS ESTILO DE DISEÑO "CONTEMPORANEO" CENEFAS EN ACM COLOR GRIS PLOMO USO DE MUROS CORTINA A DOBLE ALTURA USO DE DIFERENTES ALTURAS PARA JERARQUIZAR 65% DE LA FACHADA PRINCIPAL FACHADA OESTE PERGOLA DE MADERA MUROS DE MAMPOSTERIA Y CERNIDO FINO

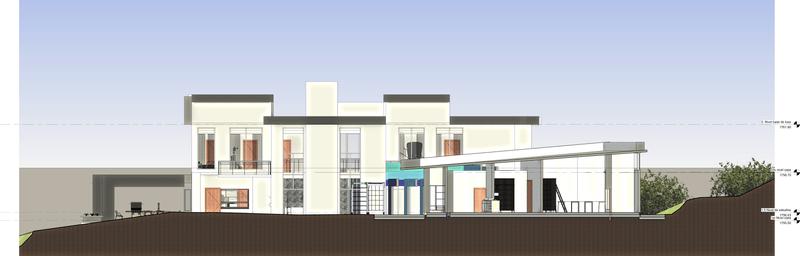

FACHADA

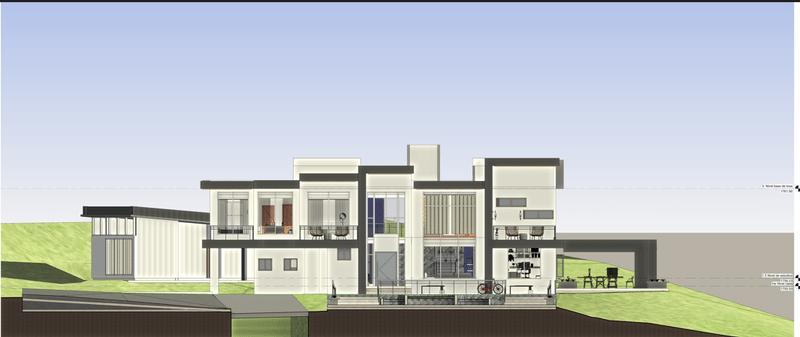

FACHADA SUR FACHADA ESTE
NORTE

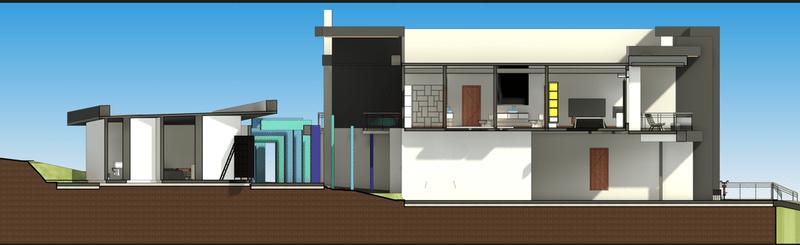

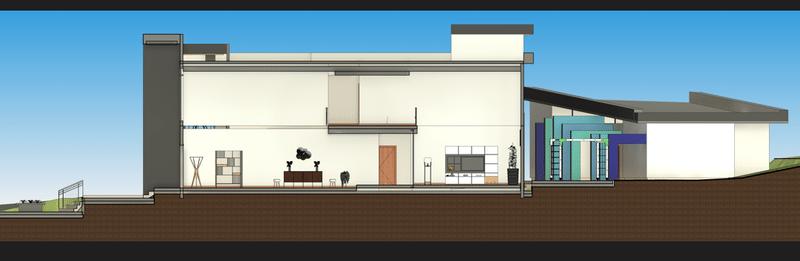

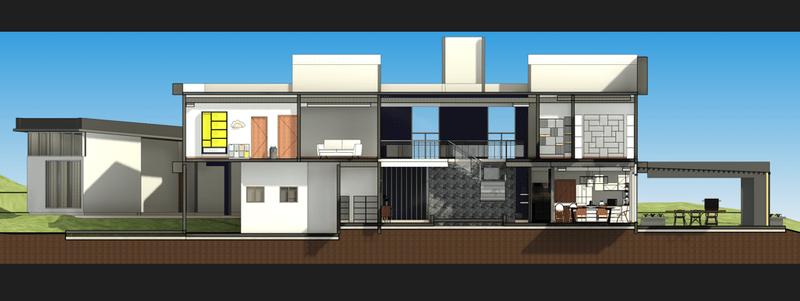

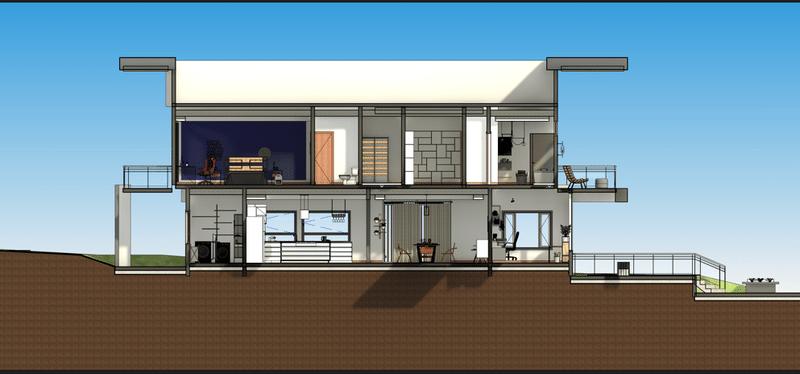

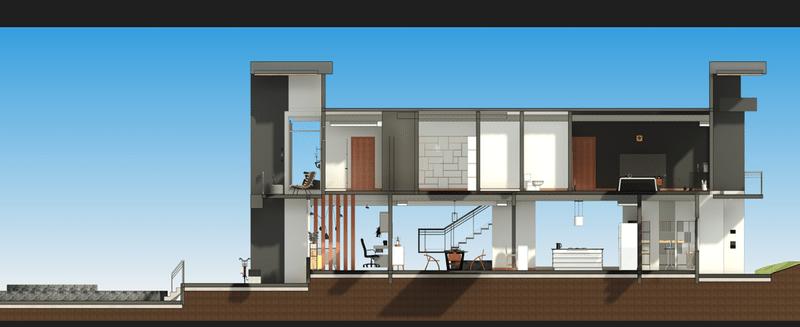

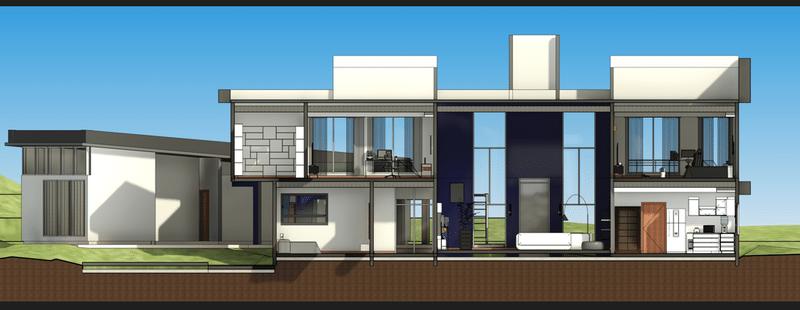

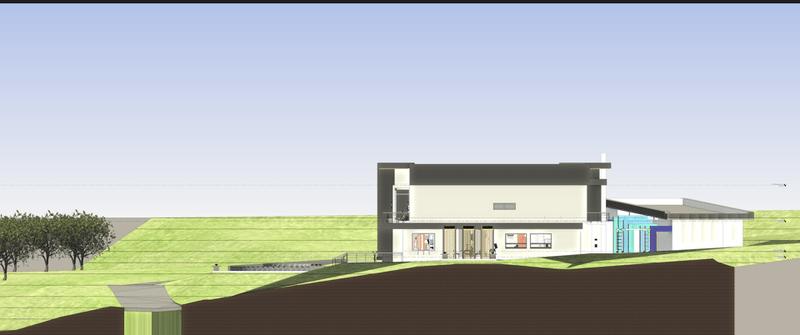

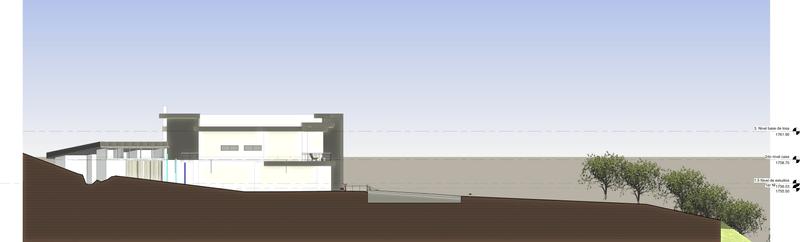

SECCIONES
