NuoveCaseCircondariali
Pavia e Voghera (IT)
SCHEDEDEIPROGETTI

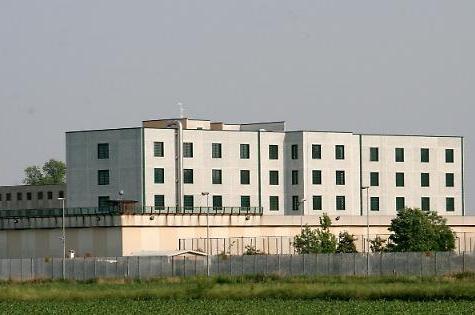

CARCEREPAVIA
Tipologia: padiglione detentivo
Anno: 2013
Capacità: 300 detenuti
Impresa: ICG Srl di Salerno
CARCEREVOGHERA
Tipologia: padiglione detentivo
Anno: 2013
Capacità: 200 detenuti
Impresa: DEVI Impianti Srl di Busto Arsizio
Nuove Case Circondariali di Pavia e Voghera

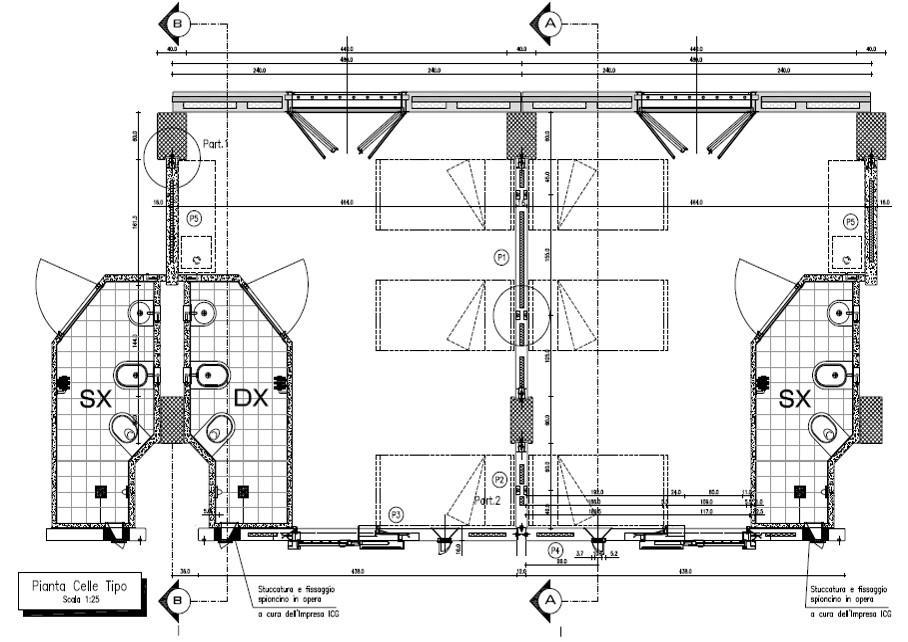

Tutte le celle, in entrambi i padiglioni, sonostate progettate per ospitare tre detenuti.
Nuove Case Circondariali di Pavia e Voghera
Soluzioneprevistainappalto
Gli appaltioriginariper la costruzionedei nuovipadiglioni delle carceri di Voghera e Paviaprevedevano:
• strutture in c.a. realizzate in opera;
• pannellidi tamponamento alleggeritisp. 20 U ~= 1,00 W/m²K con finiturain graniglia;
• partiture interne in blocchidi cemento;
• termine di consegna 700 giornidallaconsegna dei lavori.
Nuove Case Circondariali di Pavia e Voghera
Soluzioneadottata
Allaricerca di una soluzionein grado di velocizzarela realizzazionedei padiglionimigliorandoneal contempo la qualità costruttiva, le imprese aggiudicatariehanno individuatonel sistema costruttivo PREM la soluzioneintegrata per l'intervento,comprendente:
• pilastriprefabbricatiinc.a.pluripiano3+3 a nodo umido 60x30 e 60x40;
• traviPREMSDin spessore con fondelloin acciaio40x27 e 60x27;solaio alveolaresp. 22+5;
• pannelliditamponamentosp. 30 cm a tagliotermico (TT) U ≤ 0,30 W/m²K con finiturain granigliadi marmo, completidi grate e serramenti;

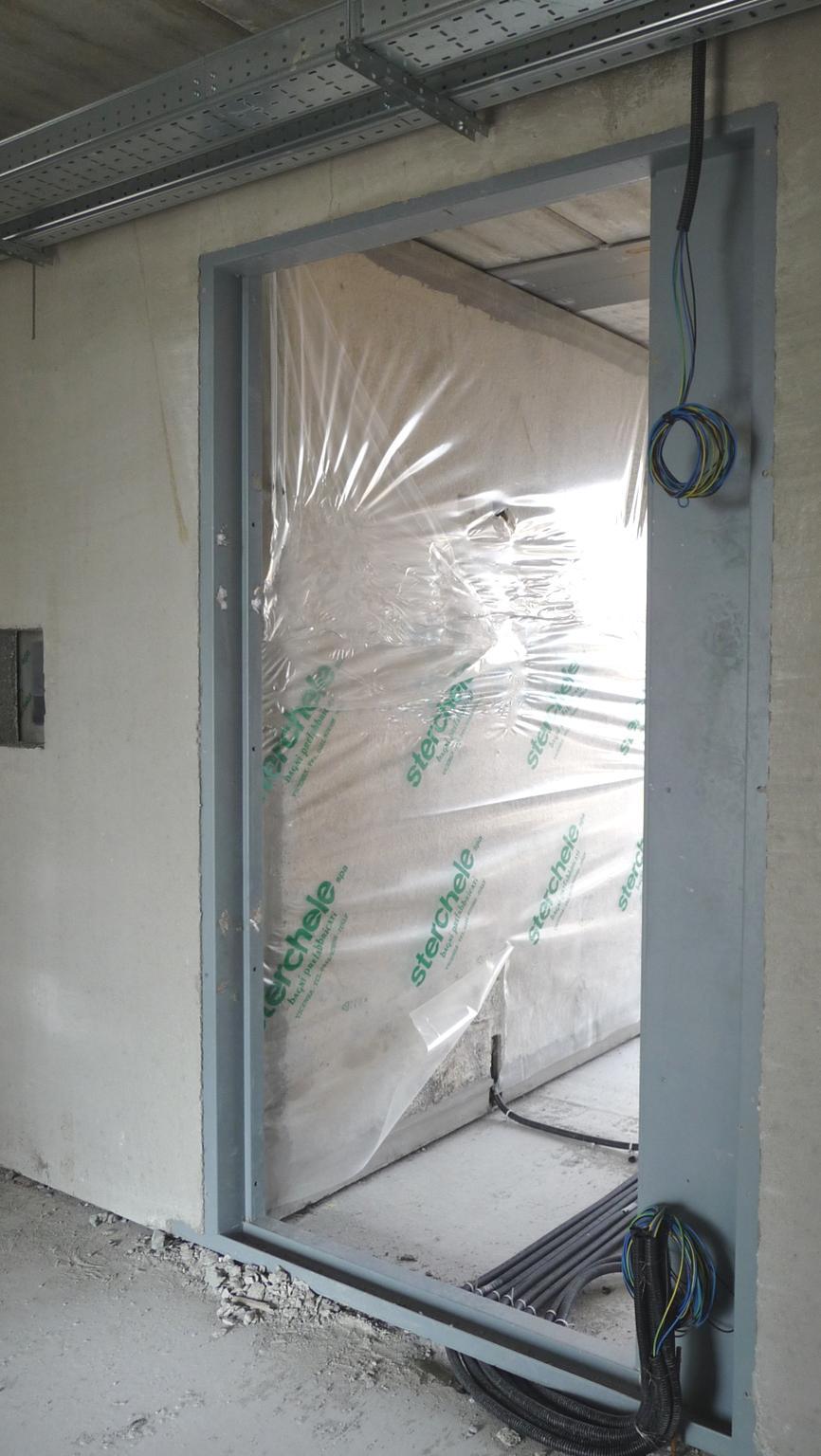

• paretidivisorieinternealleggeritesp. 16 cm comprensive di predisposizioniper impiantie serramenti;
• cellulebagnoprefabbricatein calcestruzzo alleggeritocomplete di gestione software dell’erogazione edellatemperatura dell’acqua sanitaria.
Nuove Case Circondariali di Pavia e Voghera
La soluzione finale integra:
- n° 146 pilastri tripiano;
- ml 3880 di travi Prem SD;
- mq 5980 di solaio alveolare;
- mq 3200 di pannelli a TT;
- mq 2600 di pareti interne;
- n° 100 cellule bagno.
CARCERE
PAVIA
Padiglione detentivo per 300 detenuti
NR° 100 celle da 3 posti letto
Nuove Case Circondariali di Pavia e Voghera
La soluzione finale integra:
- n° 114 pilastri tripiano;
- ml 2850 di travi Prem SD;
- mq 4600 di solaio alveolare;
- mq 2600 di pannelli a TT;
- mq 2000 di pareti interne;
- n° 68 cellule bagno.
CARCEREVOGHERA
Padiglione detentivo per 200detenuti NR° 68 celle da 3 posti letto
Nuove Case Circondariali di Pavia e Voghera

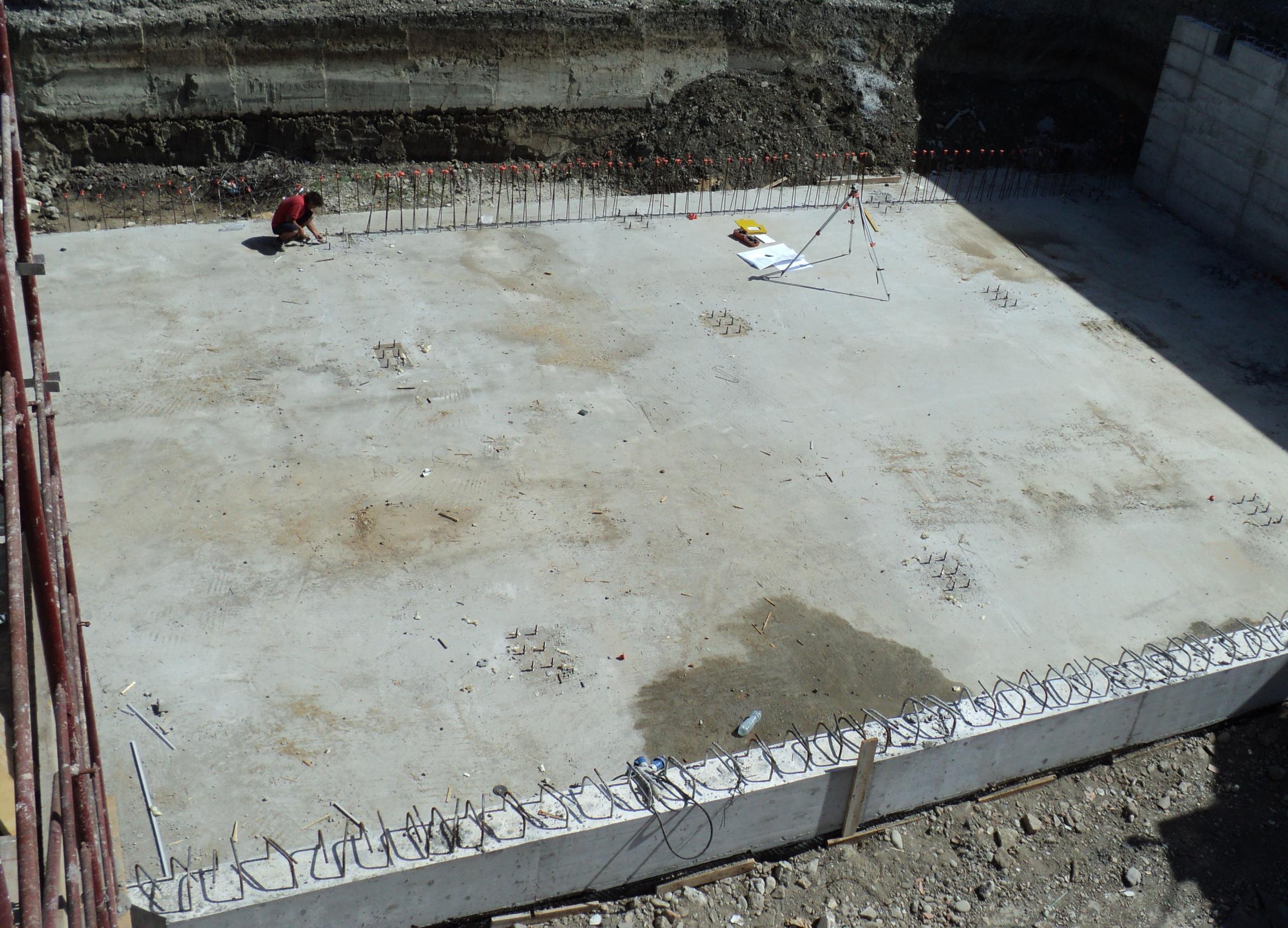

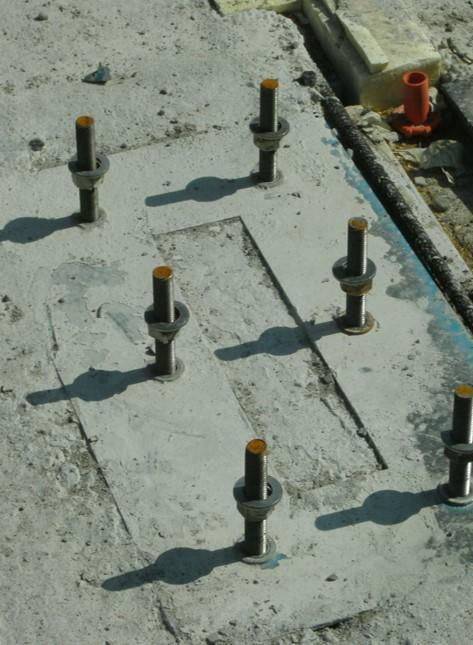

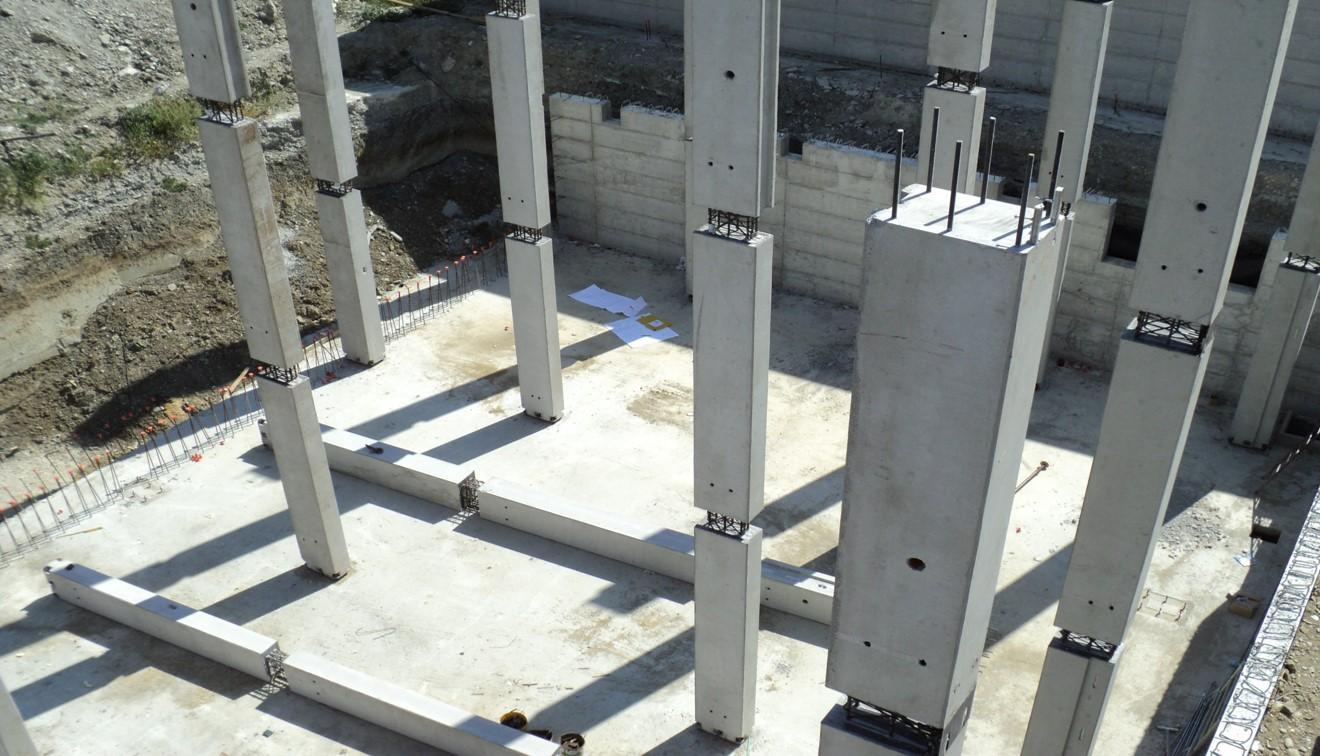

Le fasi di cantiere,comuni a entrambi i padiglioni, hanno avuto inizio con la realizzazionedellaplateadi fondazione, che ha previstoil posizionamento tramitedime dei tirafondiper l’ancoraggio dei pilastri prefabbricati.
Nuove Case Circondariali di Pavia e Voghera

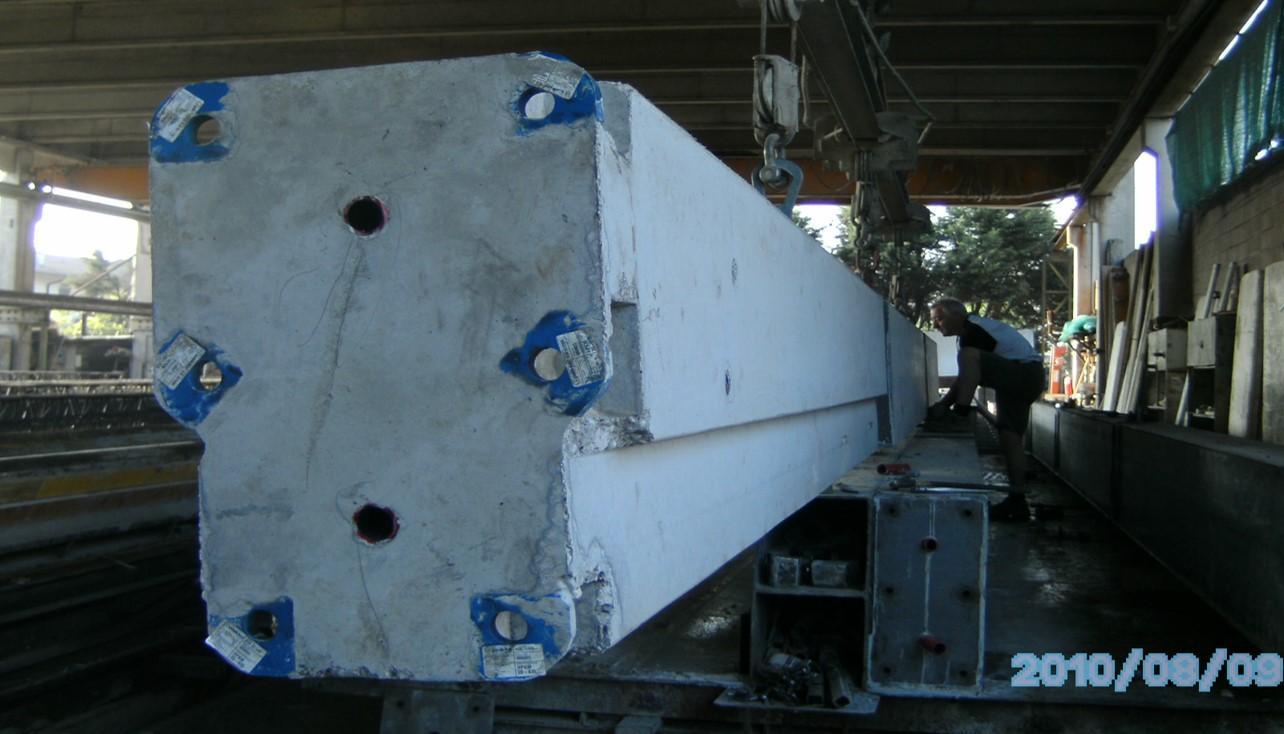

I pilastri vengono attrezzaticon 4 o 6 «scarpe»e con 2 guaine per l’inghisaggio.
Nuove Case Circondariali di Pavia e Voghera

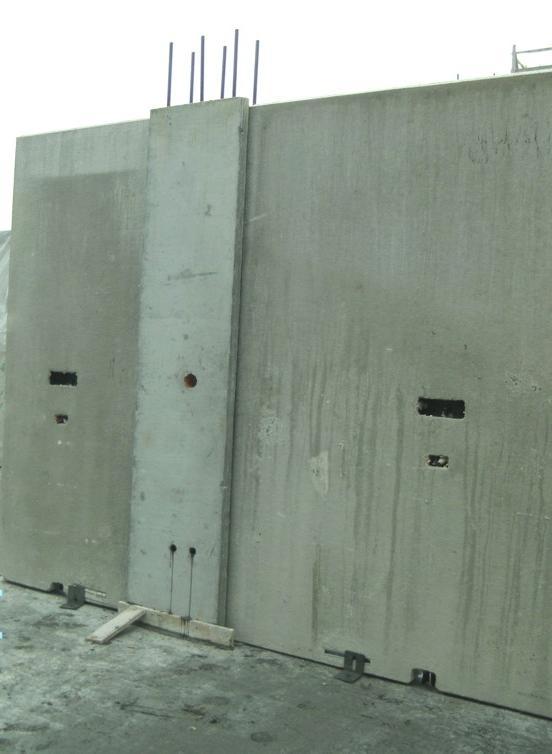

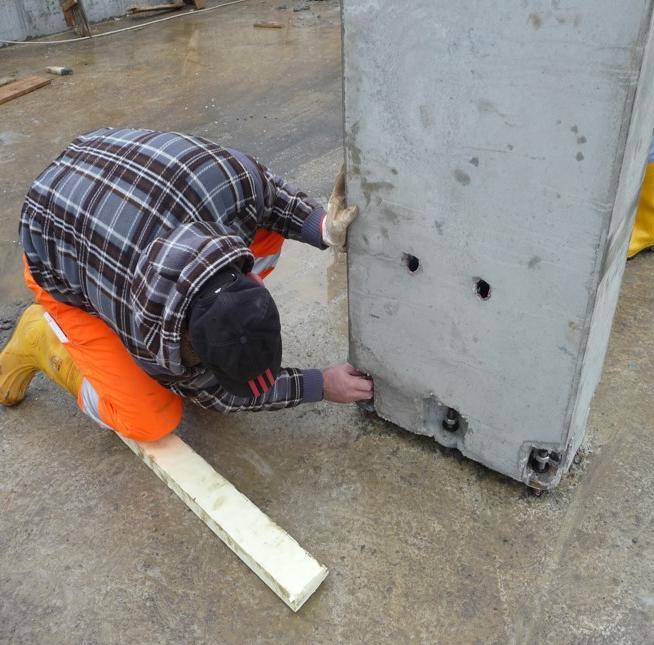

Segueil posizionamento edil fissaggio deglistessisui tirafondi el’inghisaggio, con malta antiritiro, attraversoleguaine fuoriuscentida una faccia laterale.
Nuove Case Circondariali di Pavia e Voghera
Pilastri PANUS br
Nuove Case Circondariali di Pavia e Voghera
I conci dei pilastrisono composti tutti da tre livelli.
Pilastri PANUS br

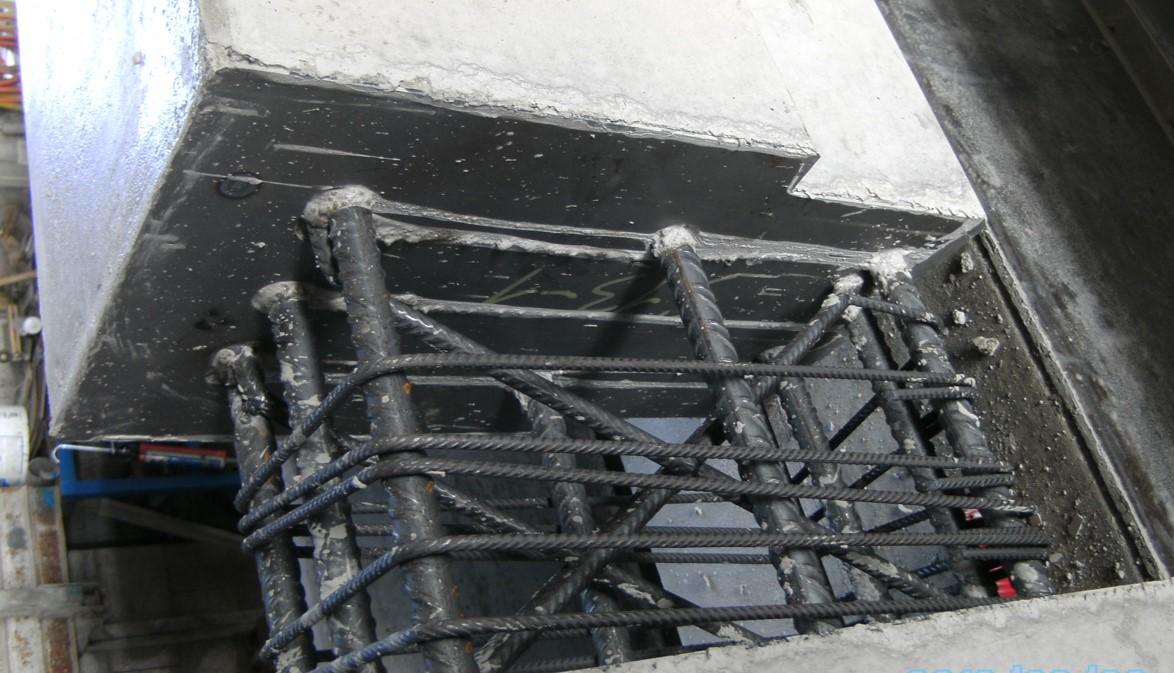

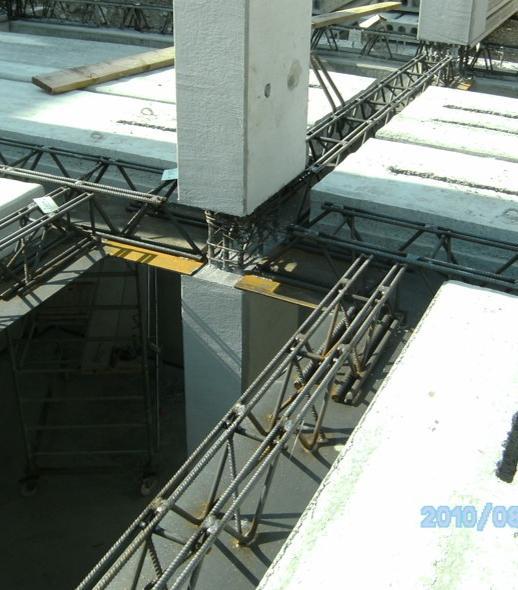

Il nodo umido comporta il passaggiointegraledella gabbiadelpilastro, appositamentearretratadal bordo per permetterela posa delletravi.
Nuove Case Circondariali di Pavia e Voghera
Pilastri PANUS br

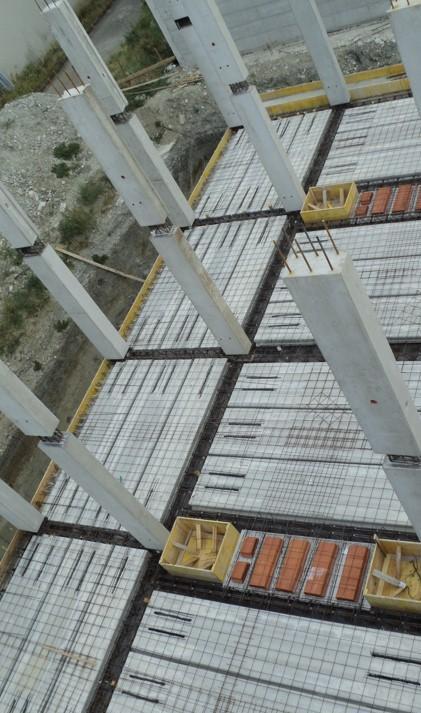

Segue la posa delle travi,dei solai e dei pannelli divisori nei tunnel del piano interrato. Successivamente verranno inghisati i pilastri alla base di ciascun piano.
Nuove Case Circondariali di Pavia e Voghera
Pannelli TAMP term
LetraviPREMSDcon fondello in acciaio, primarieesecondarie, permettonoedelimitano il cavedio perla distribuzione verticale degli impianti di ogni coppia di cellulebagno.
Nuove Case Circondariali di Pavia e Voghera
Pilastri PANUS br Travi PREM SD A1

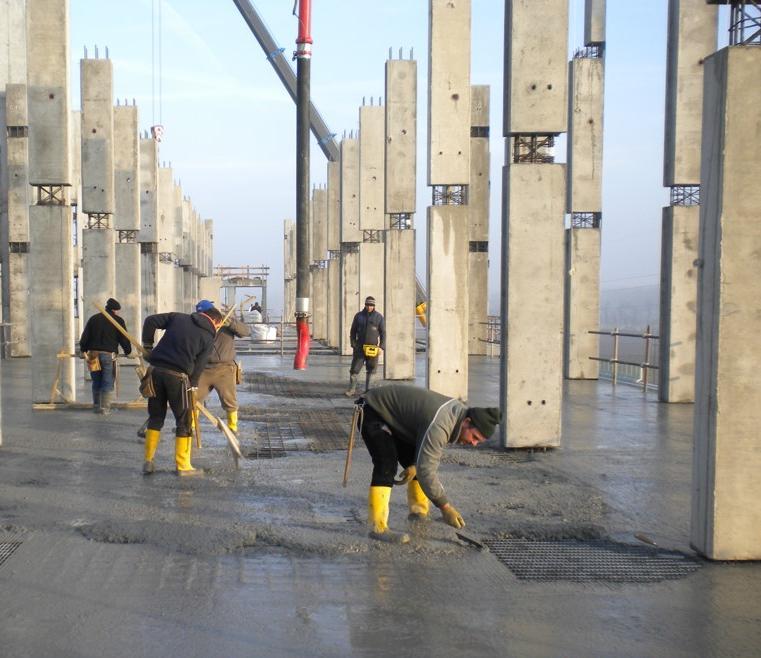

Seguono i gettidi completamento degliorizzontamenti.Successivamente verranno inghisati i pilastri alla base di ciascun piano.
Nuove Case Circondariali di Pavia e Voghera
Solai LAS alve

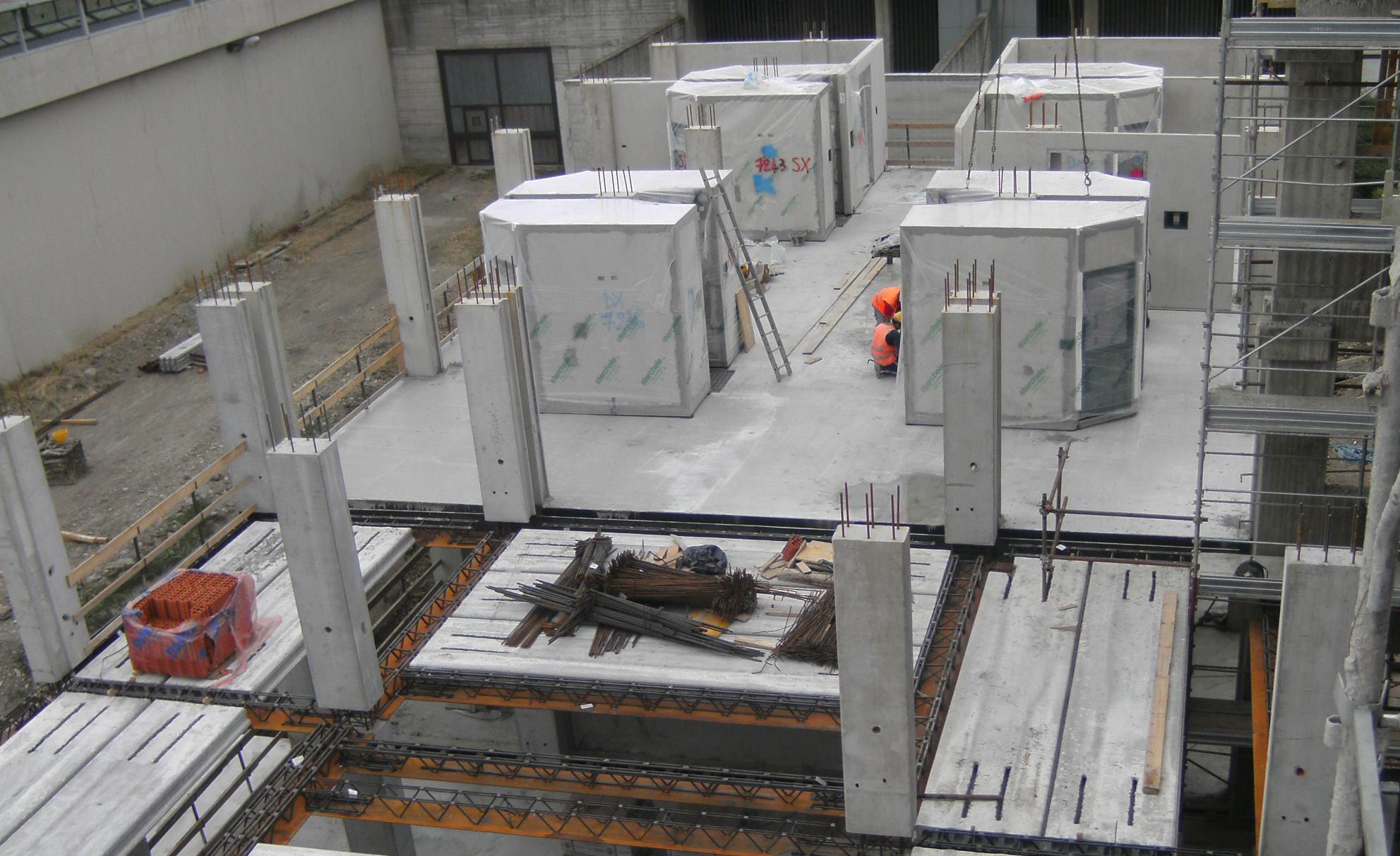

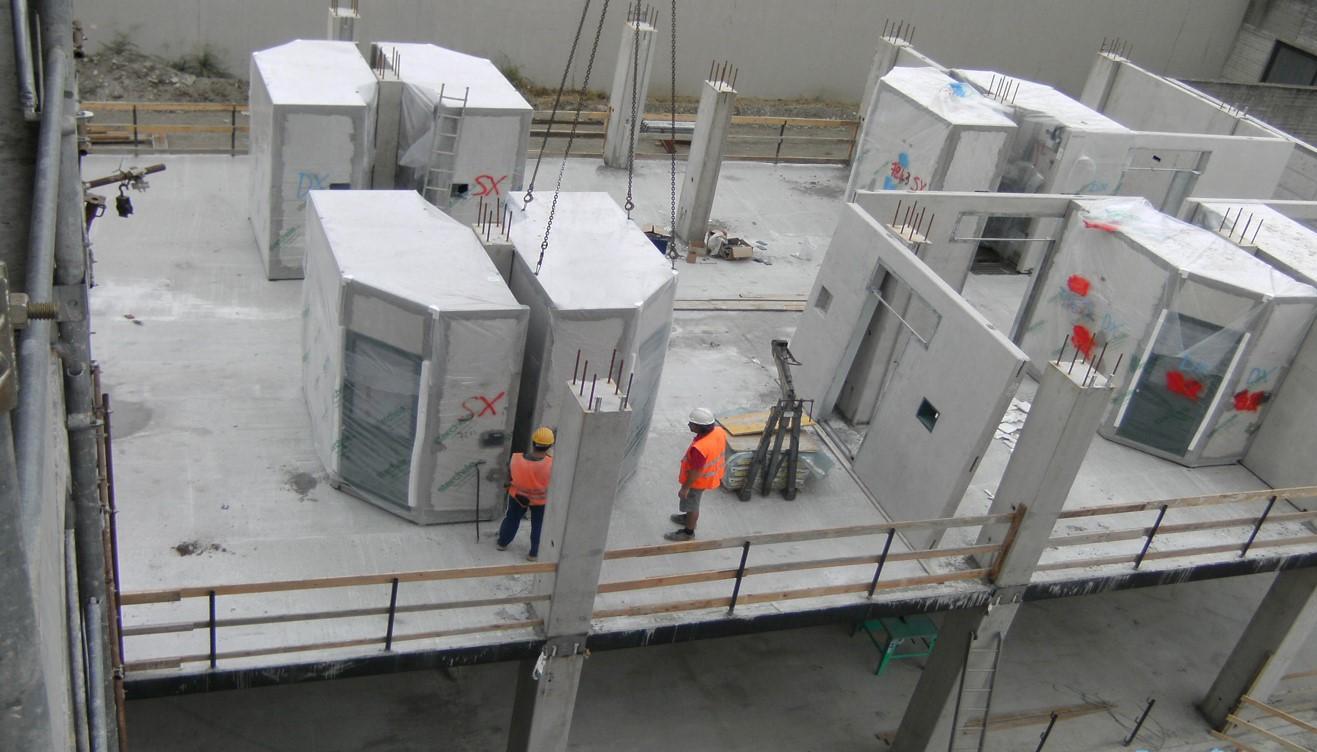

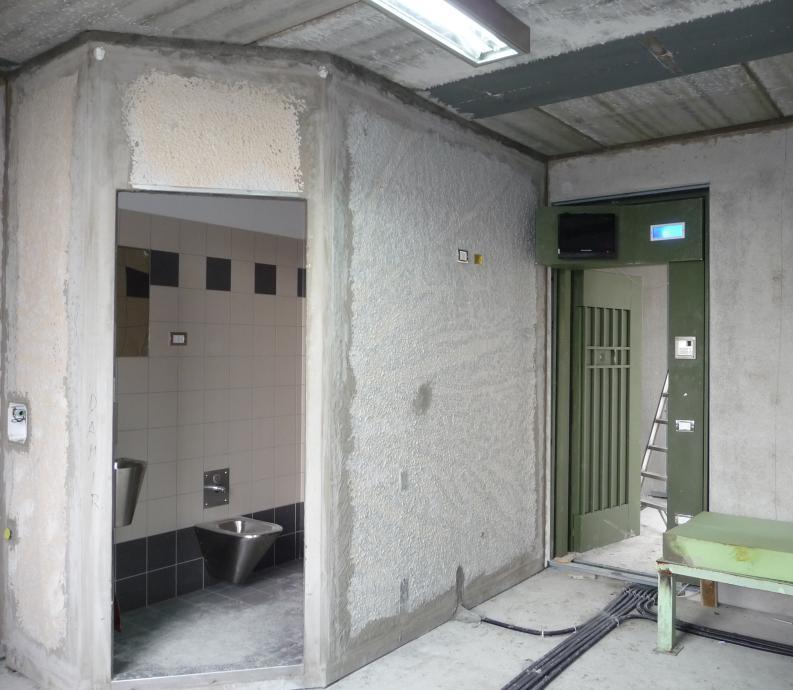

procedecon la posa dellecellule bagno e delleparetidivisorie interne
Nuove Case Circondariali di Pavia e Voghera
Si
Cellule Bagno CBM
Pannelli TAMP norm

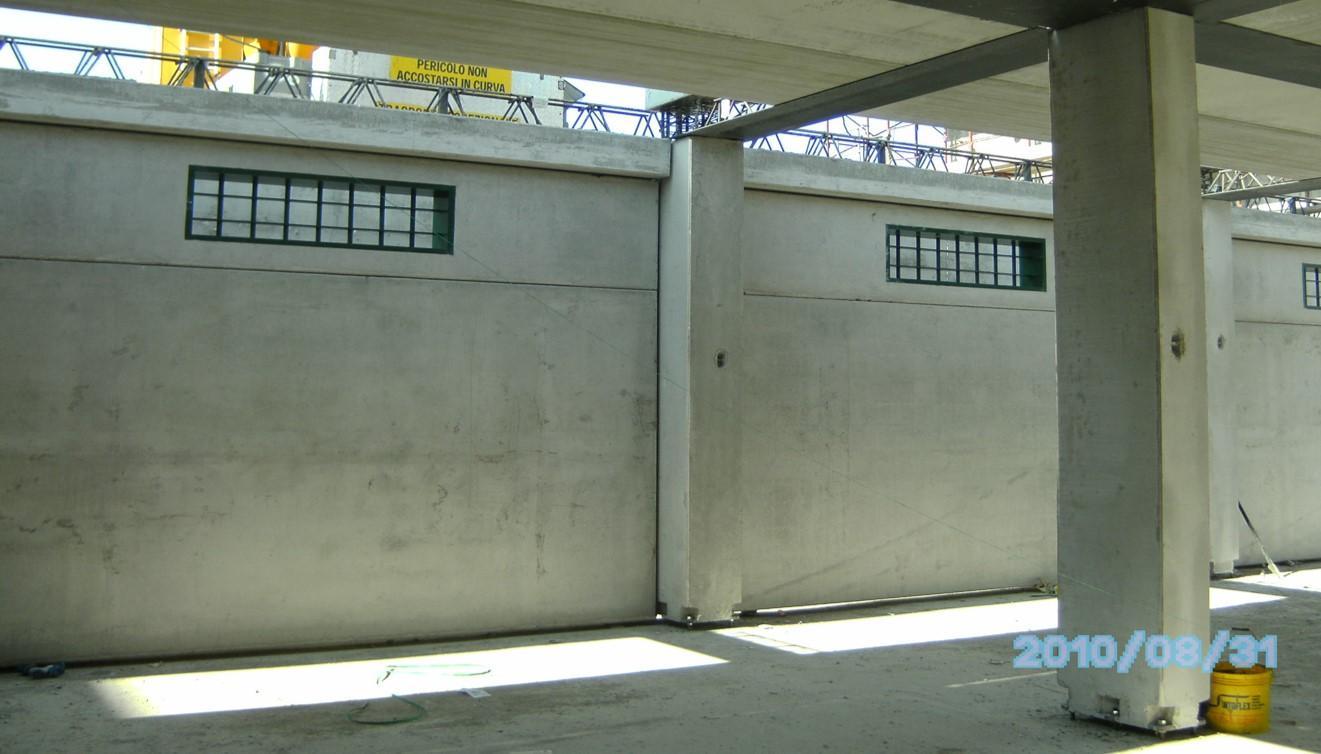

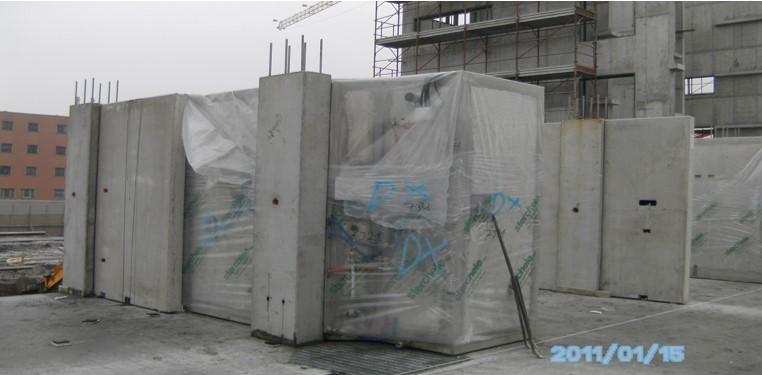

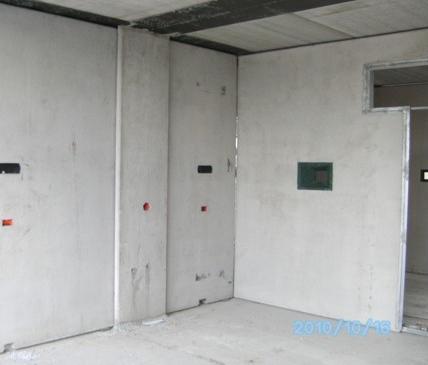

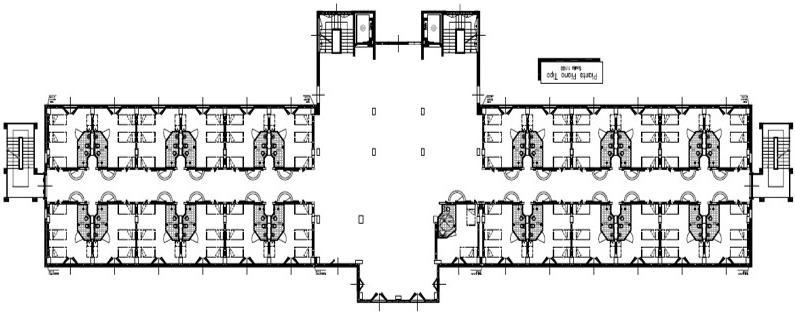

Definizione delladistribuzione internacon la delimitazione dellecelle e dei corridoi.
Nuove Case Circondariali di Pavia e Voghera

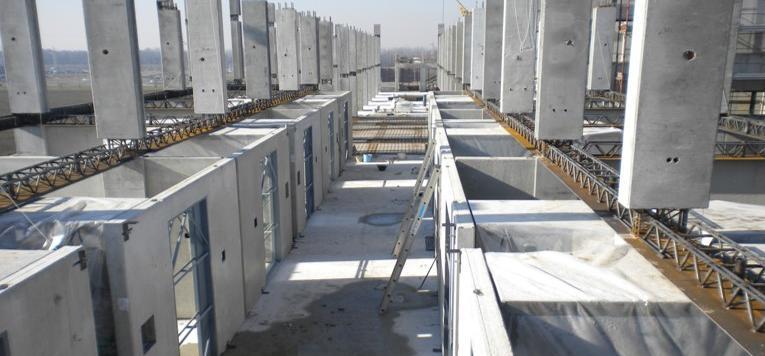

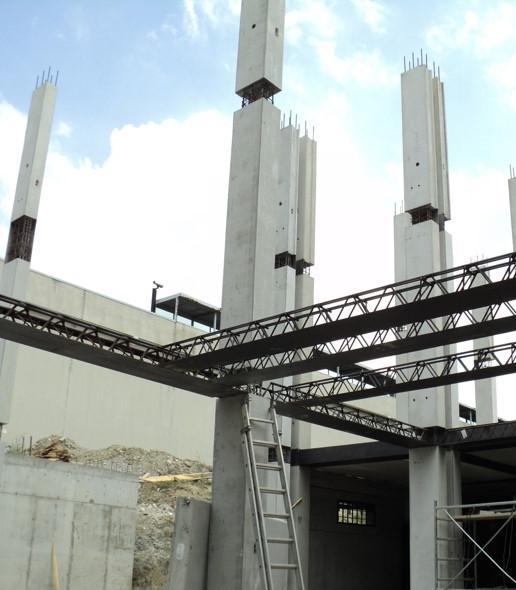

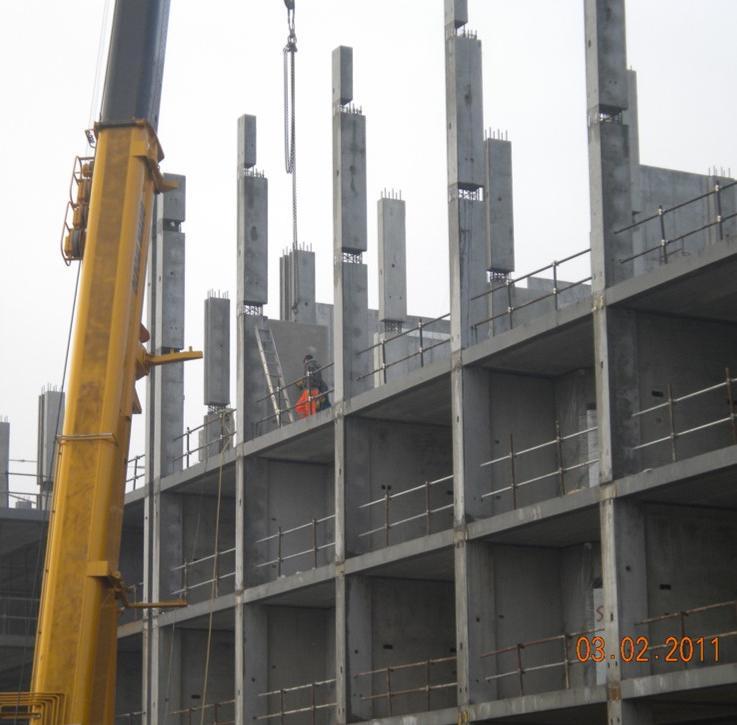

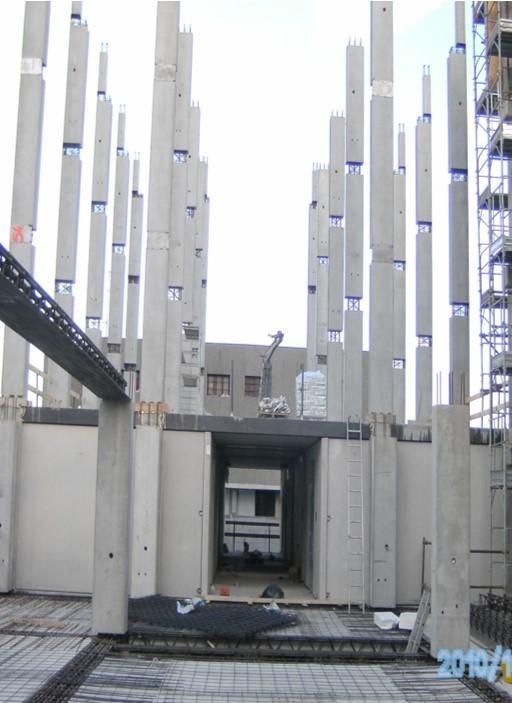

Successivamente viene posato il secondo concio dei pilastri,anch’esso a tre livelli, sulle predisposizioni predispostealla sommità del primo concio.
Nuove Case Circondariali di Pavia e Voghera
Il montaggio e i gettidellastrutturaprocedono rapidamente,rispettandole tempistichepreviste.
Nuove Case Circondariali di Pavia e Voghera

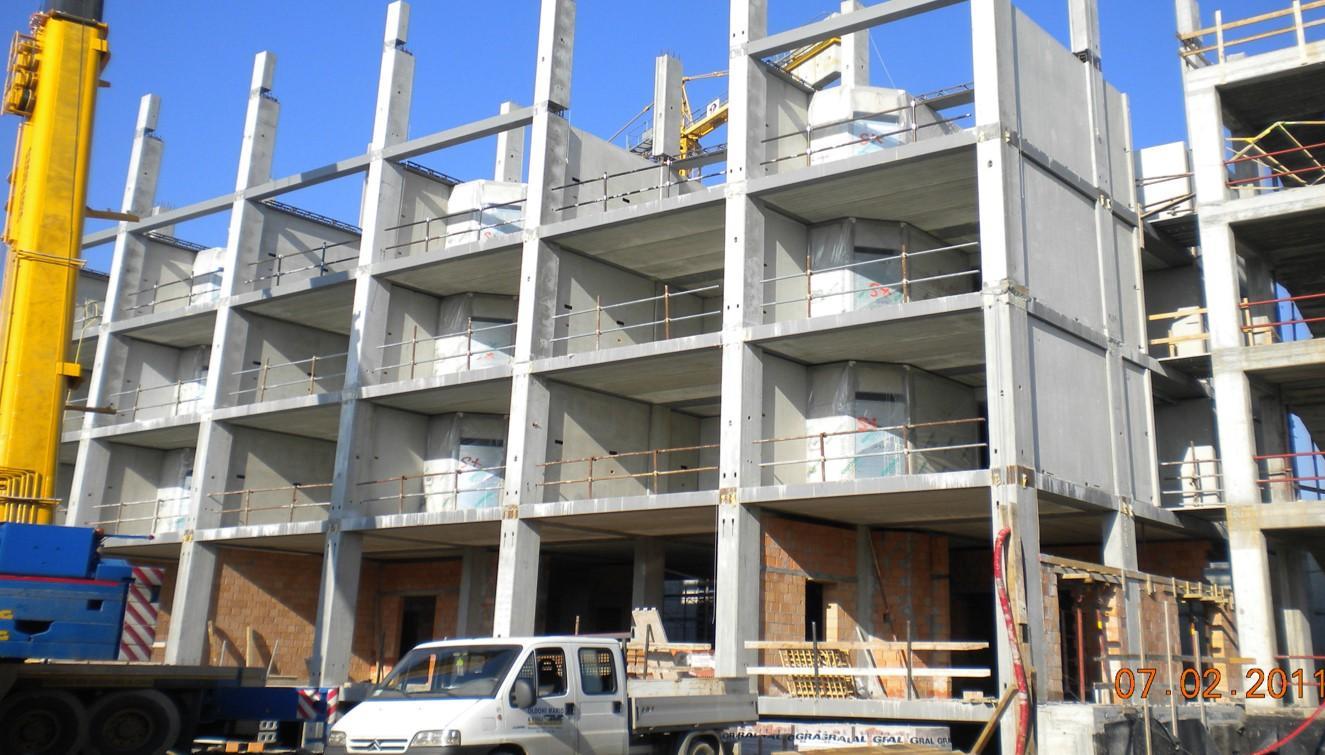

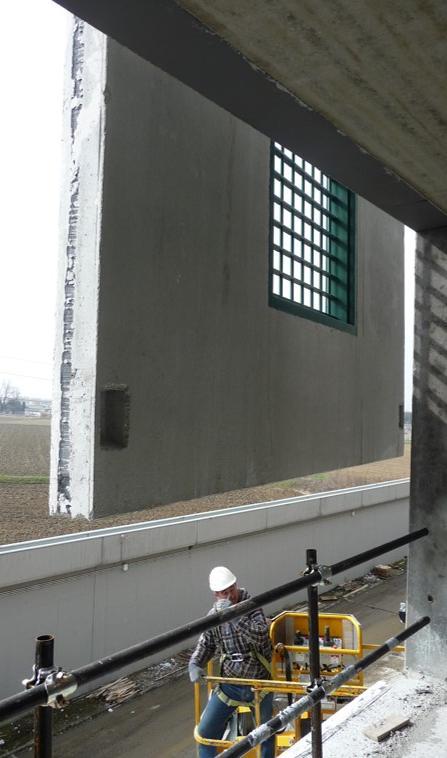

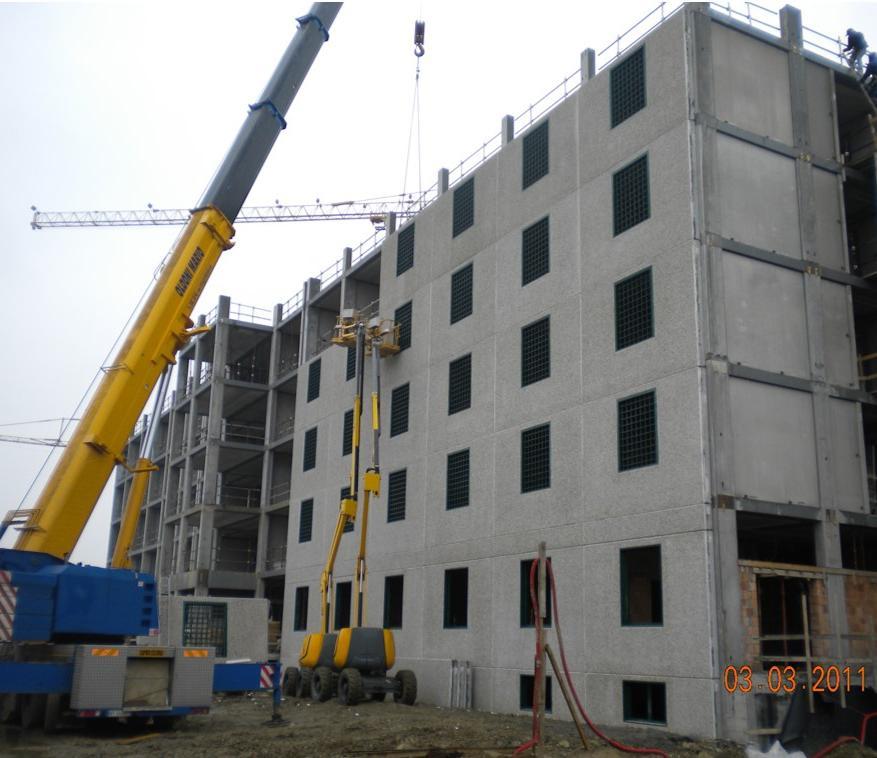

Il montaggio della strutturaprosegue con la posa dei pannelli di tamponamento.
Nuove Case Circondariali di Pavia e Voghera
Pannelli TAMP norm

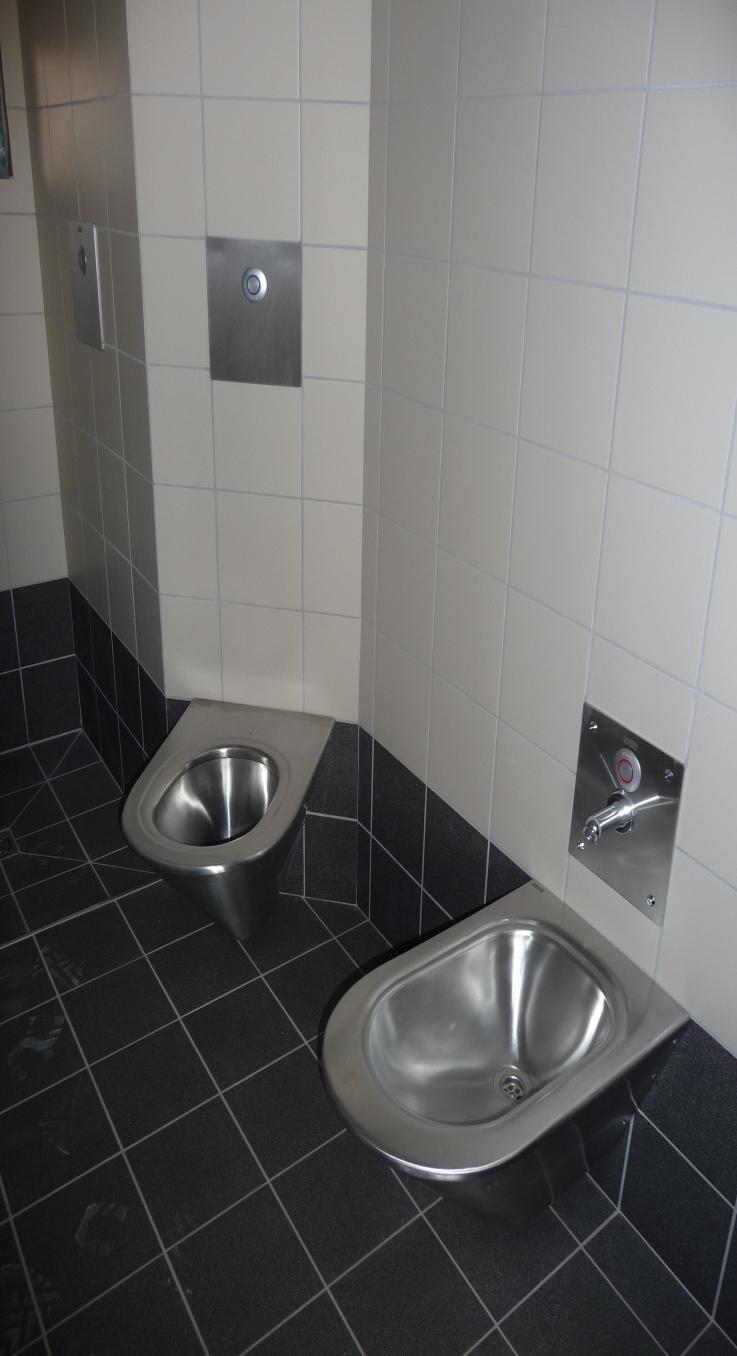

Le cellule bagno vengono accuratamente ispezionatee collaudate.
Nuove Case Circondariali di Pavia e Voghera

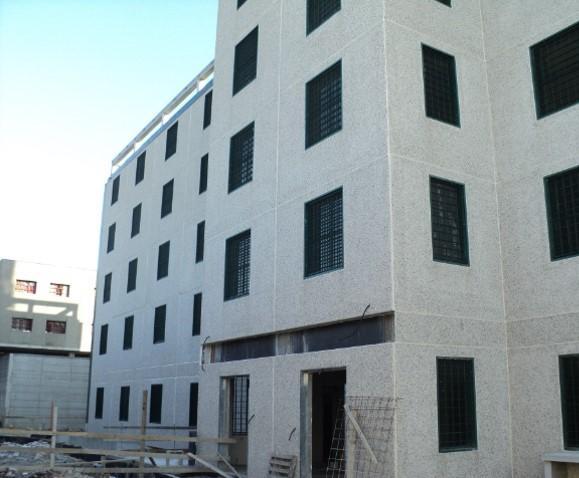

Il montaggiodei padiglionisi è conclusointempiparticolarmentecontenuti: 86giorniper il padiglionedi Paviae 67giorniper quellodi Voghera.
Nuove Case Circondariali di Pavia e Voghera
VantaggidelSistemaCostruttivo
La semplicitàdi montaggio e la completezza del sistema costruttivo
StercheleGroup hanno consentito importanti ottimizzazioni nellagestione del cantiere. Per ilpadiglionedi Voghera, a titolo esemplificativo,si sono ottenuti i seguenti risultati:
• riduzionedeitempicomplessivida700a400giorni;
• riduzionedell’organicodi cantiere da30a7operai;
• eliminazionedellanecessità di assunzionediretta di 40 operai e delle relativepratiche di accesso al cantiere;
• eliminazionedi3.500m²diponteggi;
• eliminazionedi4.000m²diintonacirealizzatiin opera;
• eliminazionedelleassistenze murarie per gliimpiantie per ilmontaggio dei serramenti.
