BEDIENUNGSANLEITUNG ERGOWAVE® SÄTTEL INSTRUCTION MANUAL ERGOWAVE® SADDLES MODE D'EMPLOI SELLES ERGOWAVE® WERKING INSTRUCTIES ERGOWAVE® ZADELS ISTRUZIONI PER L'USO SELLE ERGOWAVE® MANUAL DE INSTRUCCIONES SILLINES ERGOWAVE®
BEDIENUNGSANLEITUNG ERGOWAVE® SÄTTEL
Hinweise zur Bedienungsanleitung Achten Sie bitte im Folgenden besonders auf die Hinweise, die besonders hervorgehoben werden. Die beschriebenen möglichen Konsequenzen werden nicht bei jedem Hinweis extra geschildert!
Hinweis Bezeichnet eine möglicherweise schädliche Situation. Wenn Sie nicht gemieden wird, kann der Sattel oder andere Teile beschädigt werden.
Vorsicht Bezeichnet eine möglicherweise drohende Gefahr. Wenn Sie nicht gemieden wird, können leichte oder geringfügige Verletzungen die Folge sein.
Warnung Bezeichnet eine möglicherweise drohende Gefahr. Wenn Sie nicht gemieden wird, können Tod oder schwerste Verletzungen die Folge sein.
Gefahr Bezeichnet eine unmittelbar drohende Gefahr. Wenn Sie nicht gemieden wird, sind Tod oder schwerste Verletzungen die Folge.
SQlab | SPORTS ERGONOMICS | ERGOWAVE® SÄTTEL | EDITION DE 2026-03 | SEITE 2
Inhaltsverzeichnis Produktbezeichnung ............................................................................................................................. 4 Vorwort ................................................................................................................................................. 4 Abbildung .............................................................................................................................................. 5 Bestimmungsgemäßer Gebrauch ......................................................................................................... 6 Montagekompatibilität und Betriebssicherheit ................................................................................... 8 Montage .............................................................................................................................................. 12 Sattelhöhe ........................................................................................................................................... 13 Sattelneigung ...................................................................................................................................... 13 Nachsitz/Horizontale Positionierung des Sattels ............................................................................... 14 Anzugsmomente ................................................................................................................................. 14 eBike Ready......................................................................................................................................... 15 Die SQlab active-Satteltechnologie .................................................................................................... 16 Einstellung der Active-Bewegung ....................................................................................................... 16 Technische Daten................................................................................................................................ 17 Inspektion, Wartung ........................................................................................................................... 18
Sachmängelhaftung und Garantie ...................................................................................................... 18 Verschleiß und Lagerung .................................................................................................................... 19 Hersteller und Vertrieb ....................................................................................................................... 19 Ausländische Vertriebspartner, Fachhändler und Adressen .............................................................. 19
SQlab | SPORTS ERGONOMICS | ERGOWAVE® SÄTTEL | EDITION DE 2026-03| SEITE 3
Pflege .................................................................................................................................................. 18

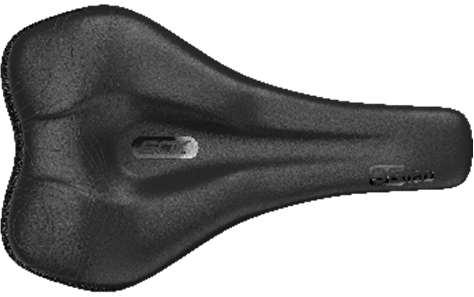

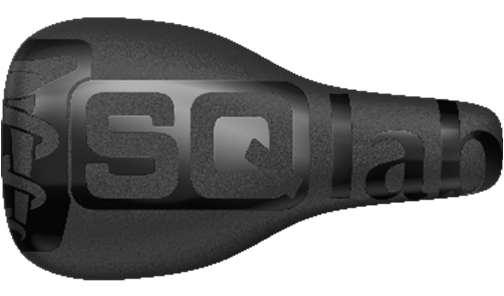

Benutzerinformation SQlab ERGOWAVE® Sattel Produktbezeichnung 6OX Infinergy® ERGOWAVE® active 2.1 (ClipOn)
611 ERGOWAVE® (Carbon)
612 ERGOWAVE® Carbon
613 ERGOWAVE® R (Carbon)
6OX ERGOWAVE® active 2.1
611 ERGOWAVE® CroMo
612 ERGOWAVE® active 2.1 (Carbon)
614 ERGOWAVE® active 2.1 (Carbon)
6OX ERGOWAVE® active 2.2 6OX Trial 6OX Dirt
611 ERGOWAVE® active (Carbon) 611 ERGOWAVE® active 2.1 (Carbon) 611 Infinergy® ERGOWAVE® active 2.1 ClipOn
612 ERGOWAVE® active 2.2 612 ERGOWAVE® R (Carbon) 612R ERGOWAVE® 2.0 Carbon
6 1/2 ERGOWAVE®
Vorwort Wir gratulieren Ihnen zu Ihrem neuen SQlab ERGOWAVE®-Sattel. Im weiteren Verlauf der Bedienungsanleitung werden alle unter „Produktbezeichnung“ aufgelisteten Sättel als „ERGOWAVE® Sättel“ zusammengefasst. Die neue ERGOWAVE® Sattelform ist für die sportliche Sitzposition auf dem MTB, dem Gravelbike, dem Rennrad und dem Triathlon-/ Zeitfahrrad entwickelt worden. Mit absoluten Bestwerten in allen Tests während der aufwändigen Entwicklungsphase. Das erhöhte Heck mit einer leichten abgerundeten Stufe und die anschließende Wellenform, die zu einer zweiten kleinen Stufe übergeht, geben dem Becken viel Halt nach hinten und verteilen den Druck optimal bis in die tiefen Strukturen des Körpers. Die nach wie vor tieferliegende Sattelnase schafft in Kombination mit der Vertiefung in der Mitte mehr Platz und Freiraum für den Dammbereich. Wir haben diese Sättel mit höchsten Anforderungen vor allem hinsichtlich der ergonomischen Eigenschaften, aber auch der Optik und nicht zuletzt der notwendigen Haltbarkeit für den entsprechenden Einsatzbereich entwickelt. Die in dieser Benutzerinformation enthaltenen Hinweise zum Einsatzbereich, der Sicherheit, Montagekompatibilität und zum Gebrauch sind sowohl für weniger Sachkundige, aber auch für langjährige Fahrradexperten gedacht. Besonders die Kapitel „Bestimmungsgemäßer Gebrauch“ und „Montage“ enthalten produktspezifische Hinweise, die sich möglicherweise von denen ähnlicher Produkte unterscheiden. Diese Benutzerinformation ersetzt nicht die Ihres Fahrrades und die Ihrer Sattelstütze, sondern ergänzt diese lediglich. Die gesamte Benutzerinformation muss vor der Montage und Gebrauch aufmerksam durchgelesen und beachtet werden. SQlab | SPORTS ERGONOMICS | ERGOWAVE® SÄTTEL | EDITION DE 2026-03 | SEITE 4
Bewahren Sie diese zur späteren Information bzw. für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf und geben Sie diese bei der Benutzung durch einen Dritten oder einem Verkauf weiter.
Hinweis Diese Benutzerinformation ersetzt nicht den ausgebildeten Zweiradmechaniker, dessen Erfahrung und Ausbildung. Sollten Sie vor oder während der Montage im Zweifel sein, Ihnen das Werkzeug oder die handwerklichen Fähigkeiten fehlen, zögern Sie nicht und fragen Sie Ihren SQlab Fachhändler um Hilfe.

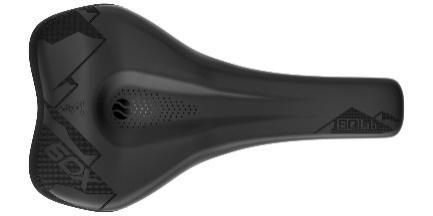

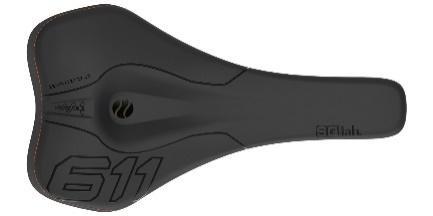

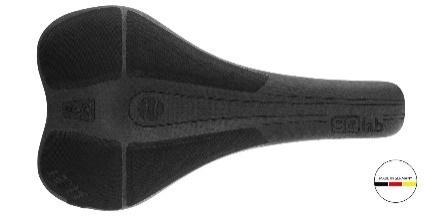

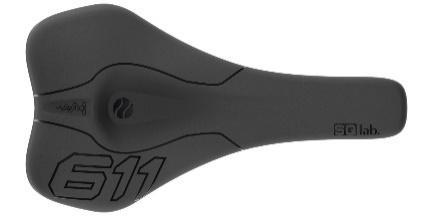

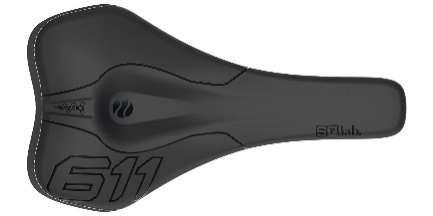

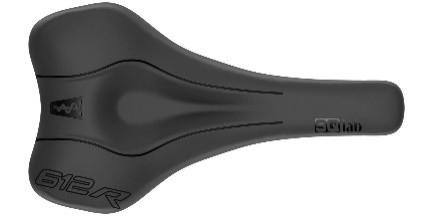

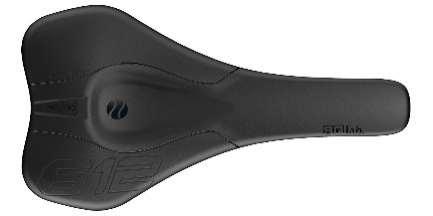

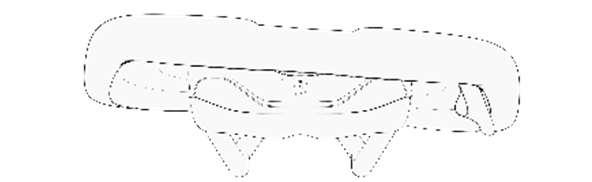

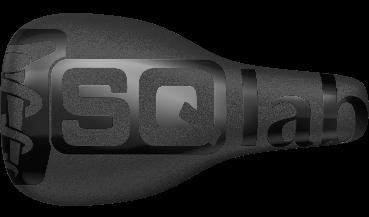

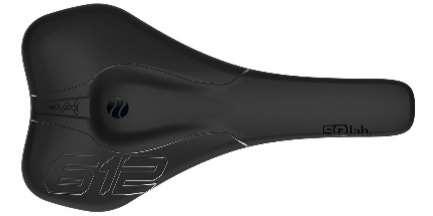

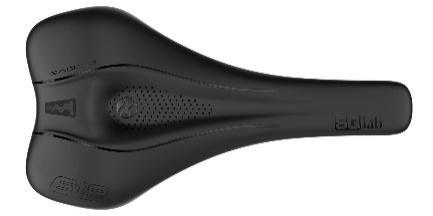

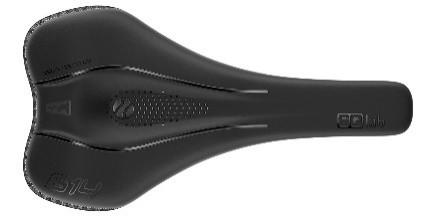

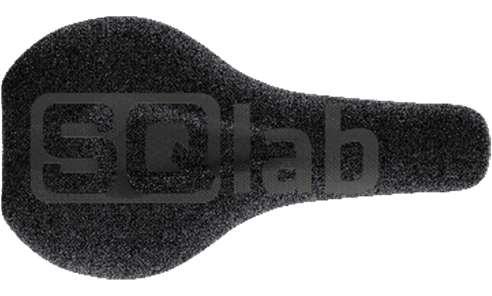

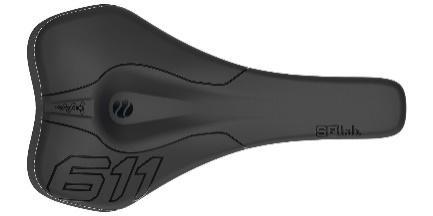

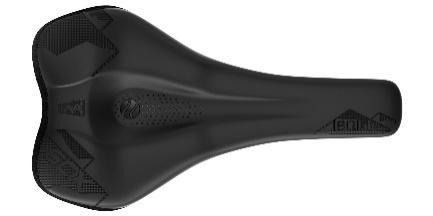

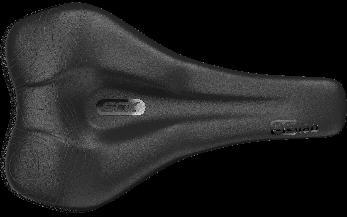

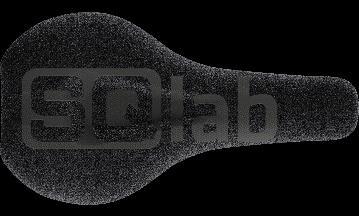

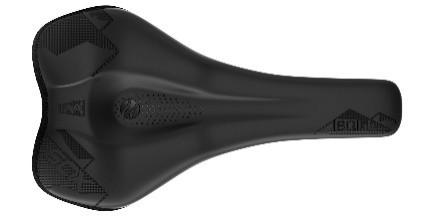

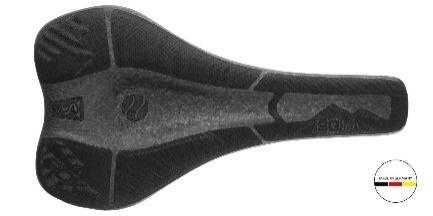

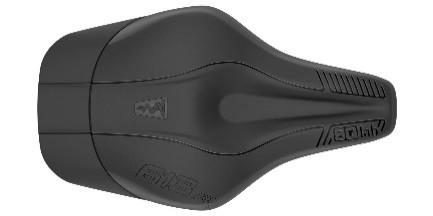

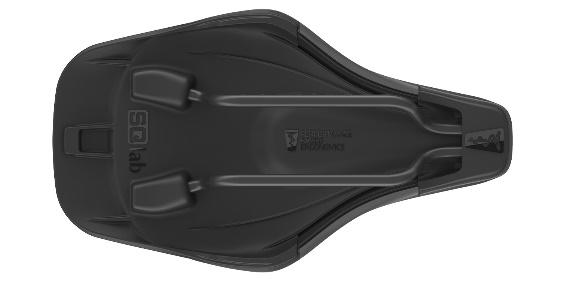

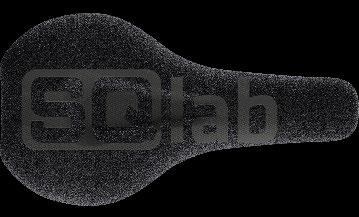

Abbildung
6OX ERGOWAVE® active 2.1
6OX ERGOWAVE® active 2.2
6OX Trial
6OX Dirt

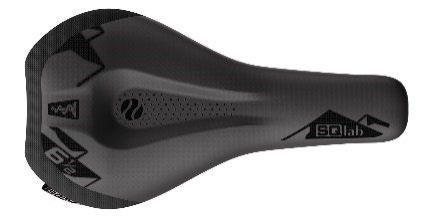

6 1/2 ERGOWAVE®

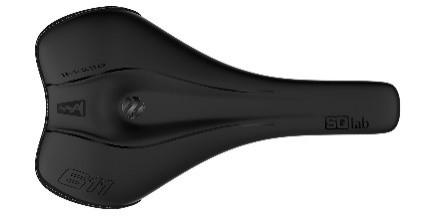

611 ERGOWAVE® (Carbon)
611 ERGOWAVE® CroMo
611 ERGOWAVE® active (Carbon)
611 ERGOWAVE® active 2.1
611 ERGOWAVE® active 2.1 Carbon
611 Infinergy® ERGOWAVE® active 2.1 ClipOn
612 ERGOWAVE® (Carbon)
612 ERGOWAVE® active 2.1
612 ERGOWAVE® active 2.1 Carbon
612 ERGOWAVE® active 2.2
612 ERGOWAVE® R (Carbon)
612R ERGOWAVE® Carbon 2.0

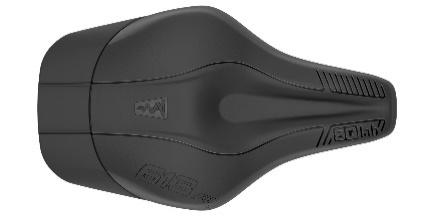

613 ERGOWAVE® R (Carbon)
614 ERGOWAVE® active 2.1
614 ERGOWAVE® active 2.1 Carbon
SQlab | SPORTS ERGONOMICS | ERGOWAVE® SÄTTEL | EDITION DE 2026-03| SEITE 5
6OX Infinergy® ERGOWAVE® active 2.1 (ClipOn)
Bestimmungsgemäßer Gebrauch Die verschiedenen Modelle der SQlab ERGOWAVE®-Serie sind je nach Modell für die unterschiedlichen Einsatzbereiche E-Performance & Gravity, MTB Tech & Trail, Gravel, Road & MTB Race und Triathlon entwickelt und in zahlreichen Tests entsprechend geprüft worden. Eine Überlastung und Schädigung des Sattels wird durch die Beschaffenheit des befahrenen Untergrunds, dem Fahrkönnen, dem Fahrstil, dem Fahrergewicht bzw. des gesamten Systemgewichts und andere Sonderereignisse, wie Fahrfehler, Stürze und Unfälle beeinflusst. Bei der Beschreibung des bestimmungsgemäßen Gebrauchs richten wir uns nach den internationalen Kategorisierungen ASTM F2043- 13/ DIN EN 17406, welche die unterschiedlichen Einsatzbereiche möglichst präzise beschreiben.
Hinweis Sondermodelle werden nicht separat aufgeführt. Die Informationen finden Sie unter dem entsprechenden Basis-Modell.
SQlab | SPORTS ERGONOMICS | ERGOWAVE® SÄTTEL | EDITION DE 2026-03 | SEITE 6
Modellbezeichnung
Maximales Fahrergewicht
Einsatzkategorie nach ASTM F204313
Einsatzkategorie nach DIN EN 17406
eBike Ready Auszeichnung
6 1/2 ERGOWAVE®
80 kg
Kategorie 3
Kategorie 3
Ja
611 ERGOWAVE®
90 kg
Kategorie 4
Kategorie 4
Nein
611 ERGOWAVE® Carbon
90 kg
Kategorie 4
Kategorie 4
Nein
611 ERGOWAVE® active
100 kg
Kategorie 4
Kategorie 4
Ja
611 ERGOWAVE® active Carbon
90 kg
Kategorie 4
Kategorie 4
Ja
611 ERGOWAVE® active 2.1
100 kg
Kategorie 4
Kategorie 4
Ja
611 ERGOWAVE® active 2.1 Carbon
90 kg
Kategorie 4
Kategorie 4
Ja
611 ERGOWAVE® CroMo
90 kg
Kategorie 4
Kategorie 4
Nein
611 Infinergy® ERGOWAVE® active 2.1 ClipOn
100 kg
Kategorie 4
Kategorie 4
Ja
612 ERGOWAVE®
90 kg
Kategorie 4
Kategorie 4/6
Nein
612 ERGOWAVE® Carbon
90 kg
Kategorie 4
Kategorie 4/6
Nein
612 ERGOWAVE® active 2.1
100 kg
Kategorie 4
Kategorie 4/6
Ja
612 ERGOWAVE® active 2.1 Carbon
90 kg
Kategorie 4
Kategorie 4/6
Ja
612 ERGOWAVE® active 2.2
100 kg
Kategorie 4
Kategorie 4/6
Ja
612 ERGOWAVE® R
90 kg
Kategorie 1
Kategorie 1/6
Nein
612 ERGOWAVE® R Carbon
90 kg
Kategorie 1
Kategorie 1/6
Nein
612R ERGOWAVE® 2.0 Carbon
90 kg
Kategorie 1
Kategorie 1/6
Nein
613 ERGOWAVE® R
90 kg
Kategorie 1
Kategorie 1/6
Nein
613 ERGOWAVE® R Carbon
90 kg
Kategorie 1
Kategorie 1/6
Nein
614 ERGOWAVE® active 2.1
100 kg
Kategorie 4
Kategorie 4
Ja
614 ERGOWAVE® active 2.1 Carbon
90 kg
Kategorie 4
Kategorie 4
Ja
6OX Dirt
100 kg
Kategorie 5
Kategorie 5
Nein
6OX Trial
90 kg
Kategorie 5
Kategorie 5
Nein
6OX ERGOWAVE® active 2.1
110 kg
Kategorie 5
Kategorie 5
Ja
Maximales Fahrergewicht
Einsatzkategorie nach ASTM F204313
Einsatzkategorie nach DIN EN 17406
eBike Ready Auszeichnung
6OX ERGOWAVE® active 2.2
110 kg
Kategorie 5
Kategorie 5
Ja
6OX Infinergy® ERGOWAVE® active 2.1
110 kg
Kategorie 5
Kategorie 5
Ja
Modellbezeichnung
SQlab 613 Sättel sind ausschließlich an Fahrrädern unter den Bedingungen der Kategorie 1 nach ASTM F2043-13/ DIN EN 17406 bei einem maximalen Systemgewicht (Fahrer + Fahrrad + Trinksystem etc.) von 120 Kg zu gebrauchen. Kategorie 1 nach DIN EN 17406 Betrifft Fahrräder und EPACs, die auf normalen, befestigten Oberflächen verwendet werden, auf denen die Reifen bei durchschnittlicher Geschwindigkeit Bodenkontakt halten sollen, bei gelegentlichen Drops. Durchschnittsgeschwindigkeit in km/h Maximale Drop-/ Sprunghöhe in cm Bestimmungsgemäßer Einsatzzweck Fahrradtyp
15 - 25 < 15 Pendel und Freizeitfahrten City- & Urban Bikes
Kategorie 1 nach ASTM F2043-13 Fahrräder/Anbauteile dieser Kategorie werden ausschließlich auf geteerten oder gepflasterten Straßen und Wegen bewegt, wobei die Räder permanenten Bodenkontakt haben.
SQlab ERGOWAVE® Sättel ohne active-System und SQlab ERGOWAVE® Sättel mit Carbonstreben sind ausschließlich an Fahrrädern unter den Bedingungen der Kategorie 4 nach ASTM F2043-13/ DIN EN 17406 oder einer niedrigeren Kategorie bei einem maximalen Systemgewicht (Fahrer + Fahrrad + Gepäck) von 120 kg zu gebrauchen. Kategorie 4 nach DIN EN 17406 Betrifft Fahrräder und EPACs, für die die Bedingungen 1, 2 und 3 gelten, und die für Abfahrten auf unbefestigten Wegen bei Geschwindigkeiten von weniger als 40 km/h verwendet werden. Sprünge sollen weniger als 120 cm betragen. Durchschnittsgeschwindigkeit in km/h Maximale Drop-/ Sprunghöhe in cm Bestimmungsgemäßer Einsatzzweck Fahrradtyp Empfohlene Fahrfertigkeiten
irrelevant < 120 Sport- & Wettbewerbsfahrten (hoher technischer Anspruch) Mountainbikes & Trailbikes technische Fertigkeiten, Übung & gute Radbeherrschung
SQlab ERGOWAVE® active Sättel sind ausschließlich an Fahrrädern unter den Bedingungen der Kategorie 5 nach ASTM F2043-13/ DIN EN 17406 oder einer niedrigeren Kategorie bei einem maximalen Systemgewicht (Fahrer + Fahrrad + Gepäck) von 120 kg zu gebrauchen.
Hinweis Bedenken Sie, dass es sich bei Kategorie 5 um einen gefährlichen Extremsport handelt, bei dem es auch bei sehr gutem Fahrkönnen und Streckenkenntnis zu unerwartet hohen und unvorhergesehen Belastungen kommen kann. Im Extremfall führt das zu einer Überlastung und Bauteilversagen des Fahrrades und dessen Komponenten, insbesondere des Lenkers. Der genannte Einsatzbereich ist sehr riskant. Rechnen Sie mit unvermeidbaren Stürzen, Verletzungen und Lähmungen bis hin zum Tod.
SQlab | SPORTS ERGONOMICS | ERGOWAVE® SÄTTEL | EDITION DE 2026-03| SEITE 7
Kategorie 4 nach ASTM F2043-13 Fahrräder/Anbauteile dieser Kategorie können zusätzlich zu den in Kategorien 1, 2 und 3 genannten Einsatzbedingungen auch für Abfahrten in rauem Gelände bis zu einer Geschwindigkeit von max. 40 km/h eingesetzt werden. Sprünge und Drops können hier bis zu einer Höhe von max. 122 cm vorkommen.
Kategorie 5 nach DIN EN 17406 Betrifft Fahrräder und EPACs, für die die Bedingungen 1, 2, 3 und 4 gelten, und die für extreme Sprünge oder Abfahrten auf unbefestigten Wegen bei Geschwindigkeiten von mehr als 40 km/h oder für eine Kombination daraus verwendet werden. Durchschnittsgeschwindigkeit in km/h irrelevant Maximale Drop-/ Sprunghöhe in cm > 120 Bestimmungsgemäßer Einsatzzweck Extremsport Fahrradtyp Downhill-, Dirtjump & Freeride- Räder Empfohlene Fahrfertigkeiten extreme technische Fertigkeiten, Übung & Radbeherrschung
Kategorie 5 nach ASTM F2043-13 Fahrräder/Anbauteile dieser Kategorie können zusätzlich zu den in Kategorien 1, 2, 3 und 4 genannten Einsatzbedingungen auch für extreme Sprünge und Abfahrten in rauem Gelände bei Geschwindigkeiten über 40 km/h eingesetzt werden. Auf unserer Website www.sq-lab.com finden Sie im Servicebereich unter Downloads eine Auflistung aller Einsatzbereiche nach ASTM F2043.
Kategorie 6 nach DIN EN 17406 Betrifft Fahrräder und EPACs, für die Bedingung 1 gilt, und die in Wettbewerben oder zu anderen Anlässen bei hohen Geschwindigkeiten von mehr als 50 km/h, beispielsweise Abfahrten und Sprints, verwendet werden. Durchschnittsgeschwindigkeit in km/h Maximale Drop-/ Sprunghöhe in cm Bestimmungsgemäßer Einsatzzweck Fahrradtyp Empfohlene Fahrfertigkeiten
30 - 55 < 15 Sport- und Wettbewerbsfahrten mit hoher Anstrengung Rennräder, Zeitfahrräder und Triathlonräder technische Fertigkeiten und Übung erforderlich
Warnung Überschreiten der individuellen Belastungsgrenze der Komponenten Sturzgefahr durch Bruch der Komponenten • Halten Sie das zulässige System- und Fahrergewicht ein. • Setzen Sie Ihren Sattel nur in der vorgesehenen oder in einer niedrigeren Einsatzkategorie (nach ASTM F2043-13/ DIN EN 17406) ein. •
Legen Sie nach Situationen mit besonders oder unerwartet großer Krafteinwirkung, wie zum Beispiel nach einem Sturz, Fahrfehler oder einem Unfall, eine außerordentliche Inspektion ein.
•
Im Zweifelsfall sollte das möglicherweise beschädigte Bauteil prophylaktisch ausgetauscht werden. Gehen Sie in einem solchen Fall lieber auf Nummer Sicher und Fragen Sie Ihren SQlab Fachhändler um Rat.
SQlab | SPORTS ERGONOMICS | ERGOWAVE® SÄTTEL | EDITION DE 2026-03 | SEITE 8
Hinweis Zum Schutze Dritter sollte ein nicht sofort und offensichtlich als defekt erkennbares Bauteil eindeutig als unbrauchbar markiert werden.
Montagekompatibilität und Betriebssicherheit Die Sättel der SQlab ERGOWAVE®-Serie besitzen allgemein übliche Rundstreben mit einem Durchmesser von 7 mm aus einer metallischen Legierung. Diese können mit wenigen Einschränkungen an den meisten handelsüblichen Sattelstützen montiert werden. Die Sättel der SQlab ERGOWAVE®-Serie mit dem Zusatz „Carbon“ besitzen hochovale Streben aus Carbon mit 7 mm Breite und 9,6 mm bzw. 9 mm Höhe. Hier gelten gesonderte Bestimmungen, die im Folgenden aufgeführt werden. Das Modell SQlab 6OX Trial Fabio Wibmer besitzt keine Sattelstreben, es ist für die Nutzung einer Tripod Sattelstütze konstruiert und kann nur mit einer solchen genutzt werden. Der 6OX Trial Fabio Wibmer ist also NICHT kompatibel mit handelsüblichen Sattelstützen. Das Funktionsprinzip, die Klemmkräfte und die Verarbeitungsqualität vor allem der Kontaktflächen und Kanten der Sattelstütze kann die Haltbarkeit des Sattels bzw. die des Sattelgestells beeinträchtigen und dieses möglicherweise beschädigen. Montieren Sie Ihren SQlab ERGOWAVE®-Sattel daher niemals auf ungeeigneten Sattelstützen, sondern nur auf Sattelstützen, die den Kriterien im Folgenden gerecht werden:
Hinweis Beachten Sie immer auch die Hinweise und Warnungen, die Ihnen in der zu Ihrer Sattelstütze gehörenden Montage- und Bedienungsanleitung vermittelt werden.
✓ OK

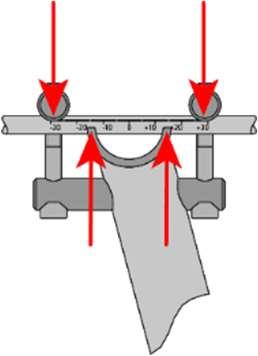

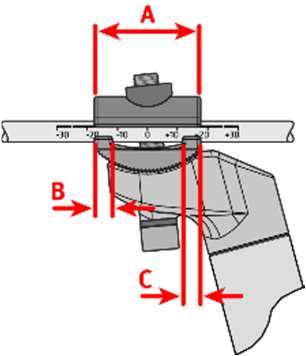

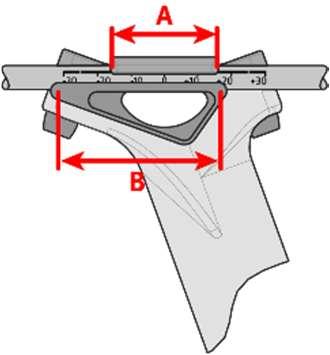

Die Klemmung der Streben muss wenigstens eine Länge „A“ (oder Stützabstand) von 32 mm aufweisen. Die minimale Länge „B“ und „C“ jeder einzelnen Klemmfläche muss wenigstens 7 mm betragen.
✓ OK

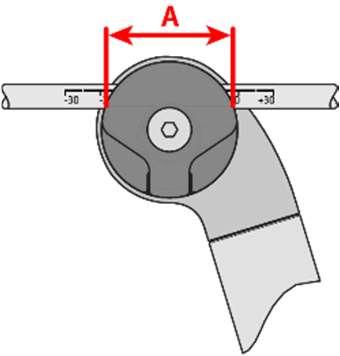

Die Länge „A“ der oberen Klemmbacke muss wenigstens 32 mm betragen und innerhalb der möglicherweise längeren unteren Klemmbacke „B“ positioniert sein.
✓ OK

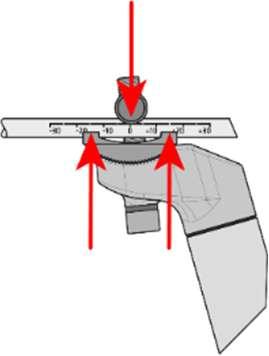

Auch bei Sattelstützen mit einer quer zu Fahrrichtung klemmenden Mechanik muss die Klemmlänge „A“ wenigstens 32 mm betragen

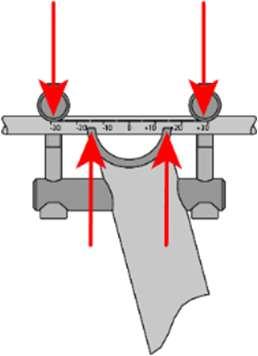

Warnung Klemmung des Sattelgestells mit entgegengesetzten Klemmbacken oder Klemmflächen Bruchgefahr des Sattelgestells durch Biegebeanspruchung • Klemmen Sie die Klemmbacken oder Klemmflächen so, dass sie richtungsgleich mit dem Sattelgestell verlaufen.
❌ NOT OK

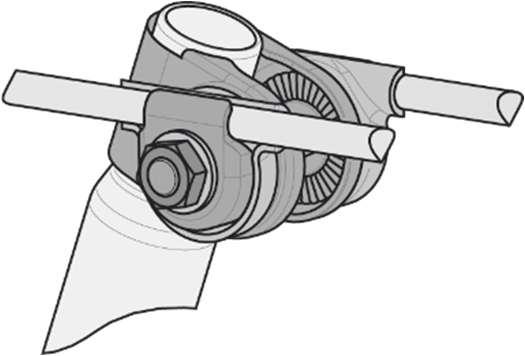

Montage des SQlab ERGOWAVE®-Sattels mittels Sattelkloben Bruchgefahr durch unzuverlässige Klemmung des Sattels • Verwenden Sie herkömmliche Sattelklemmungen.
❌ NOT OK
SQlab | SPORTS ERGONOMICS | ERGOWAVE® SÄTTEL | EDITION DE 2026-03| SEITE 9
Warnung

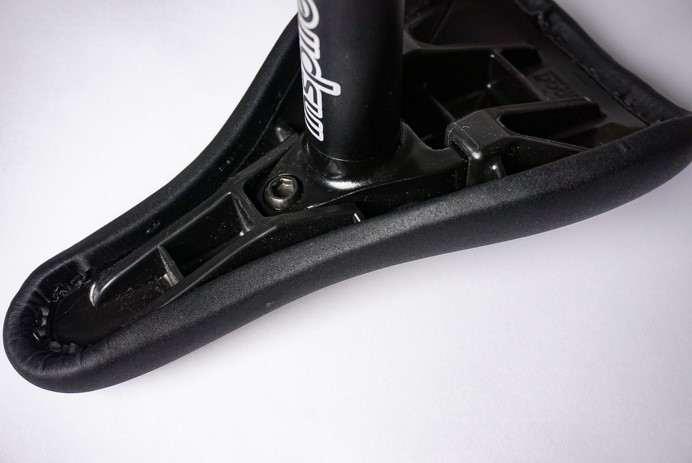

Hinweis Der 6OX Trial besitzt keine Sattelstreben daher ist die Montage in herkömmlichen Sattelstützen NICHT möglich.

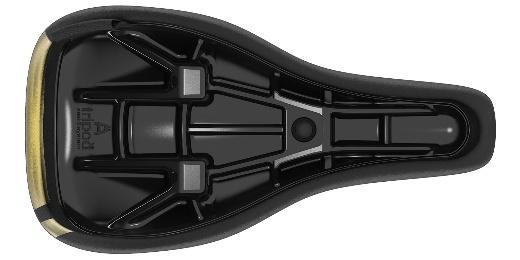

Aufnahme für Tripod Sattelstütze

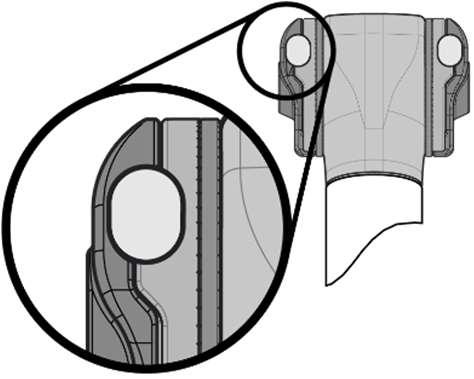

Die Sattelstreben Ihres SQlab ERGOWAVE®-Sattels mit Carbon Streben haben einen hochovalen Durchmesser von 7 mm x 9,6 mm bzw. 9 mm. Benutzen Sie nur Sattelstützen die für hochovale Streben mit diesem Durchmesser 7 mm x 9,6 mm bzw. 9 mm vorgesehen sind.

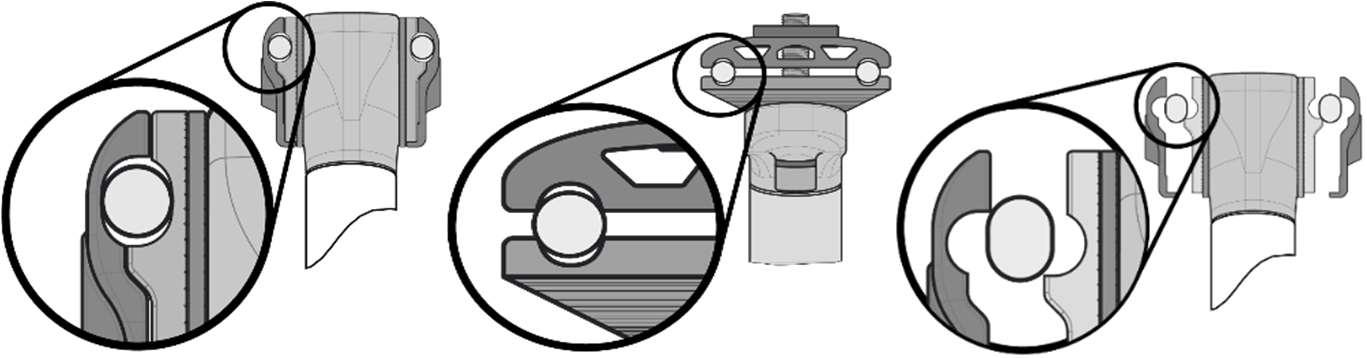

Warnung Sattelklemmung passt nicht zur Form der Sattelstreben Unfallgefahr durch plötzlichen und unvermittelten Bruch des Sattelgestells während des Gebrauchs. •
Montieren Sie Ihren SQlab ERGOWAVE® Sattel nur in einer Sattelstütze, die für die Montage von Strebendurchmessern oder Strebenquerschnitten von 7 mm vorgesehen ist.
✓ OK
❌ NOT OK
SQlab | SPORTS ERGONOMICS | ERGOWAVE® SÄTTEL | EDITION DE 2026-03 | SEITE 10

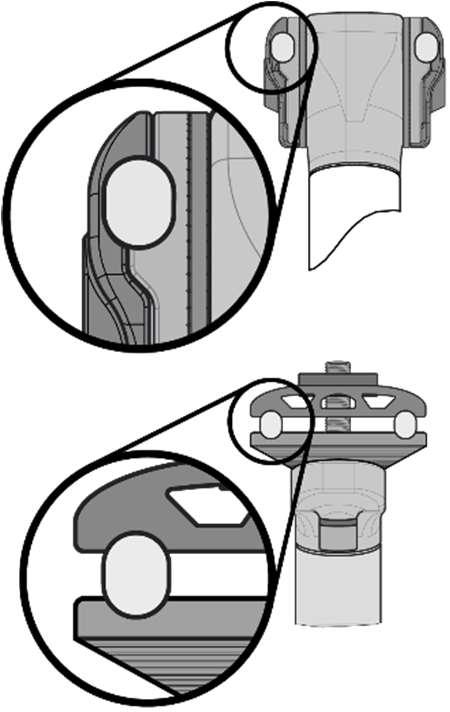

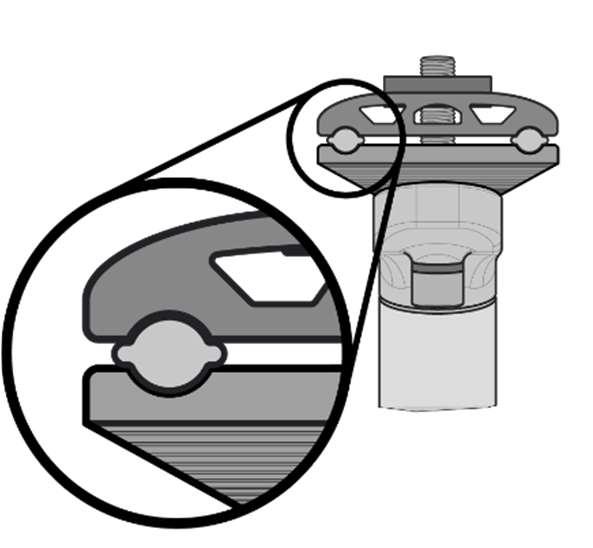

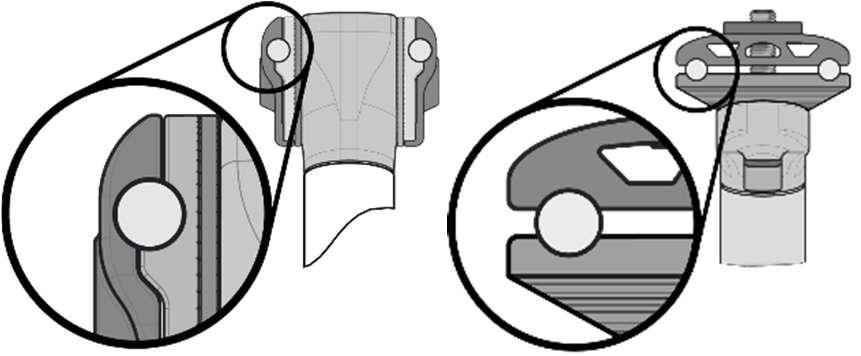

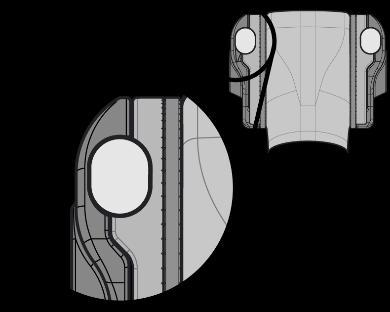

Warnung Montage der hochovalen Carbonstreben in einer Sattelstütze mit seitlicher Klemmung Unfallgefahr durch plötzlichen und unvermittelten Bruch des Sattelgestells während des Gebrauchs. •
Montieren Sie Ihren SQlab ERGOWAVE®-Sattel nur in einer Sattelklemmung, die für die Montage von Strebendurchmessern oder Strebenquerschnitten von 7 mm vorgesehen ist.
❌ NOT OK
✓ OK
Hinweis Lediglich Streben mit dem Abmaß 7 x 9 mm sind für eine seitliche Klemmung freigegeben.
✓ OK (7 x 9mm)
Die Beeinträchtigung der Produktsicherheit und eine Schädigung mit Bruchfolge sind voraussehbar. In einem solchen Fall könnte das Sattelgestell während des Gebrauchs plötzlich und unvermittelt brechen und zu einem Unfall führen.
Warnung Schädigung des Sattelgestells durch Klemmung mit Vergratung Unfallgefahr durch plötzlichen und unvermittelten Bruch des Sattelgestells während des Gebrauchs. • Montieren Sie Ihren SQlab ERGOWAVE® Sattel nur in Sattelstützen, deren Klemmbacken sauber entgratet sind.
❌ NOT OK
✓ OK

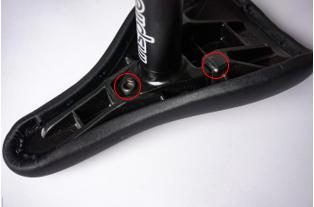

Für die korrekte Montage der Tripod Sattelstütze am 6OX Trial ist unbedingt zu beachten, dass diese zuerst in die beiden Nuten am hinteren Teil des Sattels eingehakt werden muss. Erst dann kann die Sattelstütze mit der dazugehörigen Schraube in das Gewinde der Sattelschale geschraubt werden.
SQlab | SPORTS ERGONOMICS | ERGOWAVE® SÄTTEL | EDITION DE 2026-03| SEITE 11
1

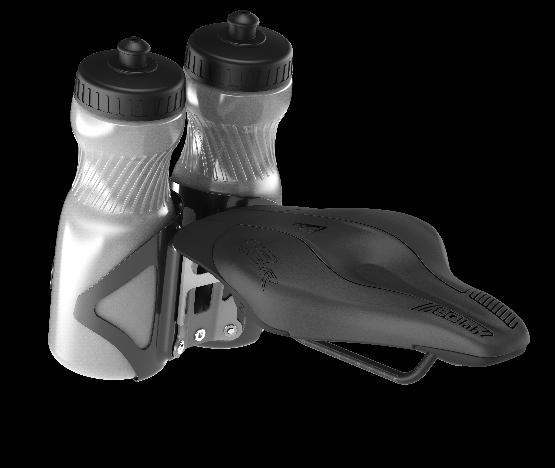

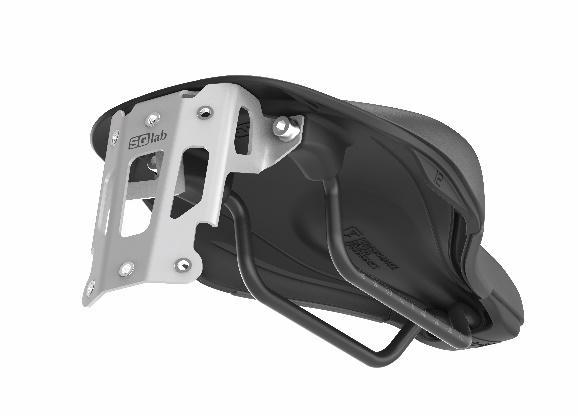

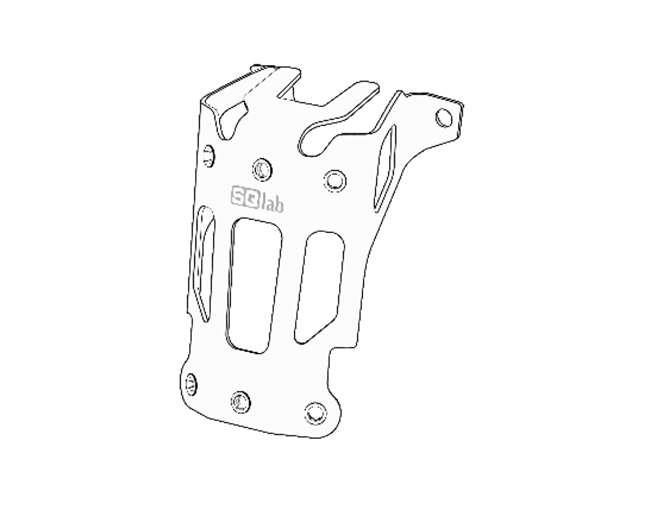

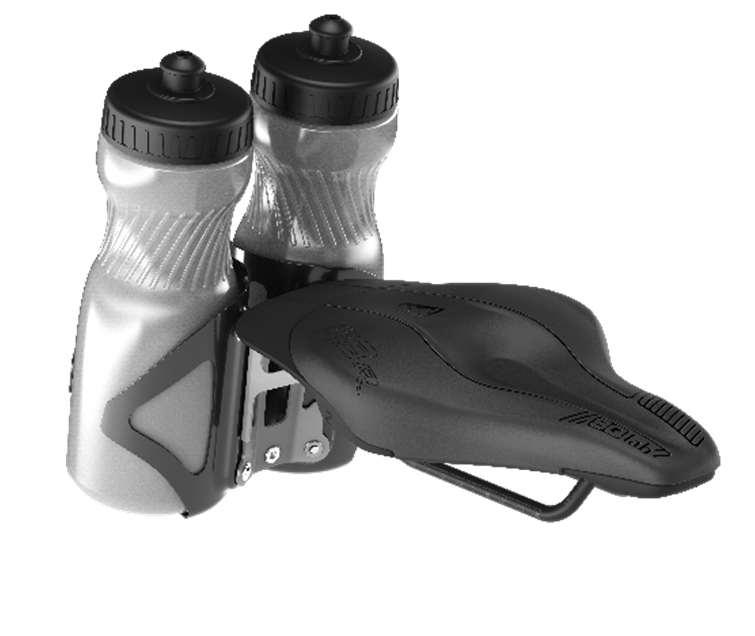

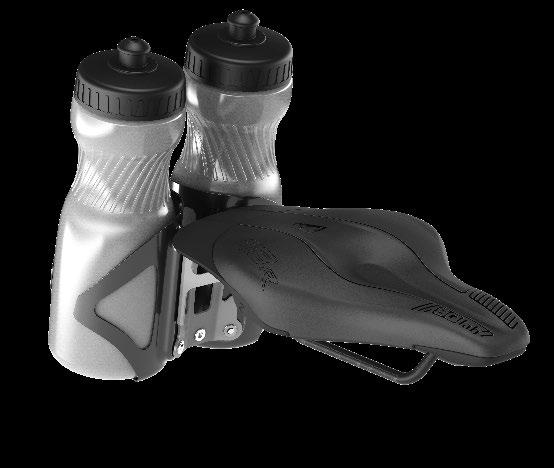

Integrierte Flaschenanbindung 613 R Die SQlab 613 R Anbindung stellt eine Möglichkeit dar, einen oder zwei handelsübliche Flaschenhalter hinter dem Sattel zu montieren, wie es beim Zeitfahren oder der Mittel- und Langdistanz im Triathlon üblich ist. Montage Für die Montage der SQlab 613 R Anbindung benötigen Sie einen 4 mm Innensechskantschlüssel und einen Drehmomentschlüssel. Zur korrekten Montage der Flaschenanbindung an den 613 R befolgen Sie folgende Schritte: 1. Schieben Sie die flache Gabel (1), welche oben in der Mitte der Flaschenanbindung zu finden ist, in die dafür vorhergesehene Nut Ihres 613 R (2). 2. Schrauben Sie nun die beiden mitgelieferten Schrauben (M5 x 25) in die beiden Gewinde, welche sich hinter der Anbindung der Rails an der Sattelschale befinden (3). Achten Sie dabei unbedingt darauf ein Anzugsmoment von 3 Nm nicht zu überschreiten! 3. Montieren Sie nun mittig einen Flaschenhalter. Alternativ können Sie auch zwei Flaschenhalter an den jeweils nach außen weisenden Montagepunkten anbringen (4).
2
3
Der Flaschenhalter und die Schrauben für die Montage des Flaschenhalters sind nicht im Lieferumfang enthalten!
Warnung Falsche Montage der Flaschenanbindung Flaschenanbindung bricht ab. •
Schieben Sie die flache Gabel (1), welche oben in der Mitte der Flaschenanbindung zu finden ist, in die für diese Gabel vorgesehene Nut.
Vorsicht Starke Schläge oder dauerhafter Einsatz auf Kopfsteinpflaster Die Flaschenanbindung kann aus der Führung rutschen. • Fahren Sie möglichst auf ebenem Straßenbelag.
SQlab | SPORTS ERGONOMICS | ERGOWAVE® SÄTTEL | EDITION DE 2026-03 | SEITE 12
4
Montage
Warnung Falsch montierte Komponenten Durch unsachgemäß montierte Komponenten kann es zum Sturz kommen. • Sie müssen die Anweisungen und Hinweise gelesen und verstanden haben, bevor Sie mit der Montage beginnen. •
Wenn Sie Fragen zur Montage dieser Komponenten haben, wenden Sie sich an Ihren SQlab Fachhändler oder lassen Sie den Sattel durch einen erfahrenen Fahrradmechaniker montieren.
Hinweis Für die Ausstattung eines eMTB, eBikes und Pedelecs müssen landesspezifische Normen, Regeln und Vorschriften beachtet werden. •
Beachten Sie in Deutschland den „Leitfaden für Umbauten an Pedelecs“ des Zweirad-Industrie-Verband e.V. (http://www.zivzweirad.de) in Zusammenarbeit mit dem Verbund Service und Fahrrad g.e.V. (www.vsf.de) und Zedler-Institut für Fahrradtechnik und -Sicherheit GmbH (www.zedler.de).
•
Die SQlab Sättel sind nicht pauschal für schnelle Pedelecs (S-Pedelecs, bis 45 km/h) freigegeben. Beachten sie dafür die landesspezifischen Vorgaben. In Deutschland ist besonders der „Leitfaden für den Bauteiletausch bei schnellen E-Bikes/Pedelecs mit einer Tretunterstützung bis 45 km/h“ zu beachten.
Sattelhöhe Informationen zur korrekten Einstellung der Sattelhöhe finden sie in der Anleitung Ihres Fahrrades und in einer Vielzahl von Büchern und Ratgebern zum Thema Fahrradergonomie. Ihr SQlab Fachhändler ist Ihnen da sicherlich auch gerne behilflich. Durch das SQlab Stufensattelkonzept bauen SQlab Sättel meist etwas höher auf als andere Sättel. Daher ist nach dem Austausch des Sattels eine Überprüfung und eventuelle Korrektur der Sattelhöheneinstellung notwendig.

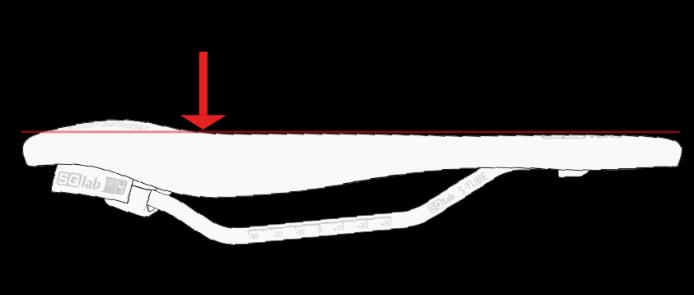

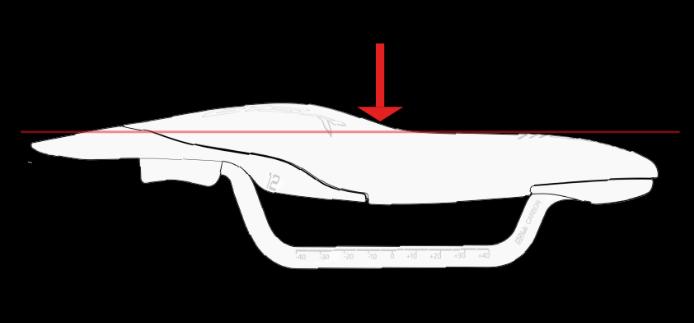

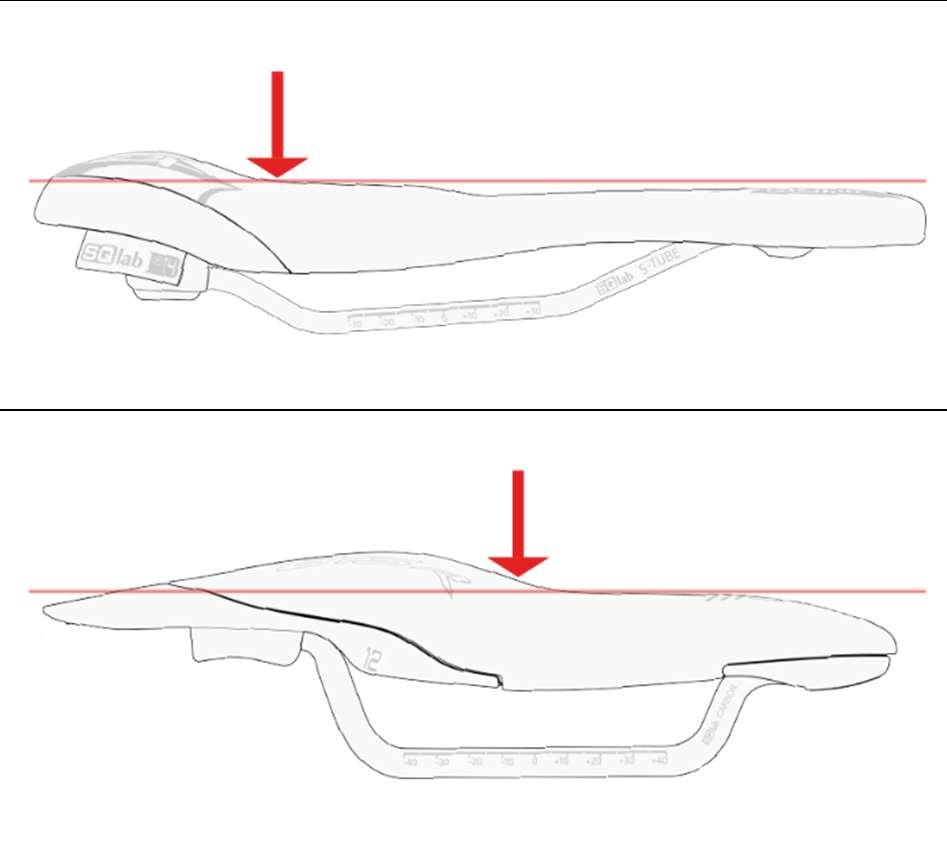

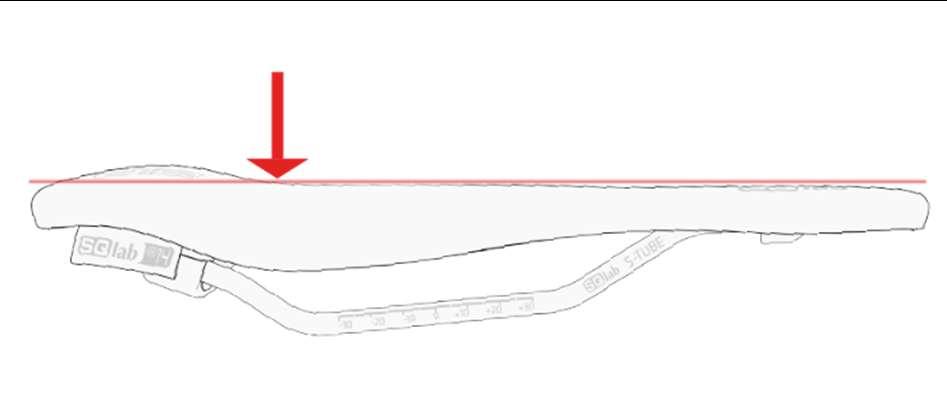

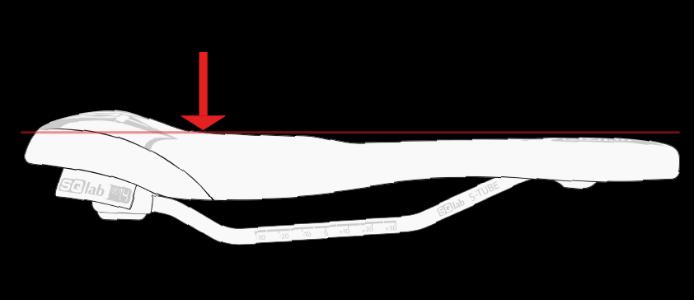

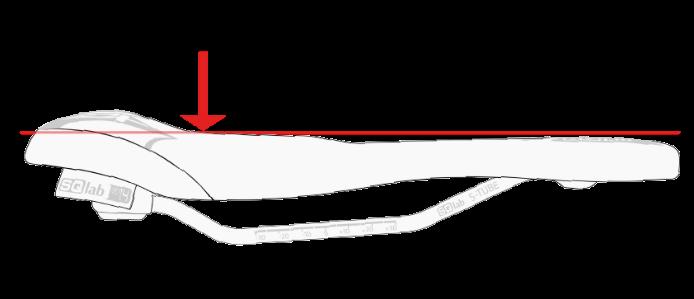

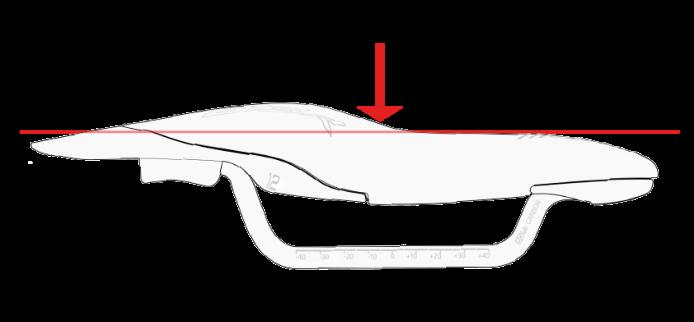

Sattelneigung
Sitzknochenauflage Empfohlene Neigung
Sitzknochenauflage Empfohlene Neigung
SQlab 613 ERGOWAVE® R
Sitzknochenauflage Empfohlene Neigung
SQlab | SPORTS ERGONOMICS | ERGOWAVE® SÄTTEL | EDITION DE 2026-03| SEITE 13
SQlab 6OX ERGOWAVE® active 2.2
SQlab 611/612/614 ERGOWAVE®
Die Sattelnase sollte waagrecht stehen. Sollten Sie trotzdem das Gefühl haben, nach vorne zu rutschen, können Sie die Sattelnase leicht nach oben neigen.

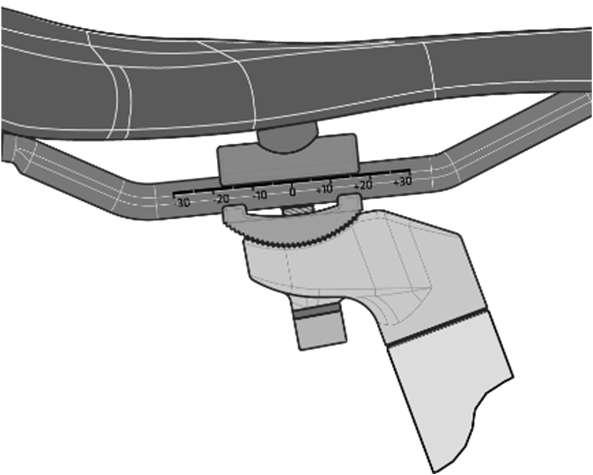

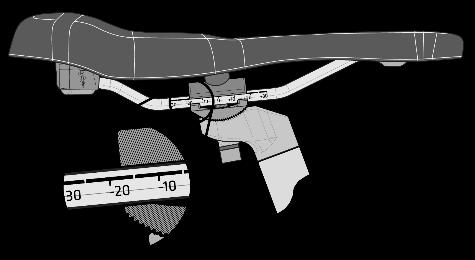

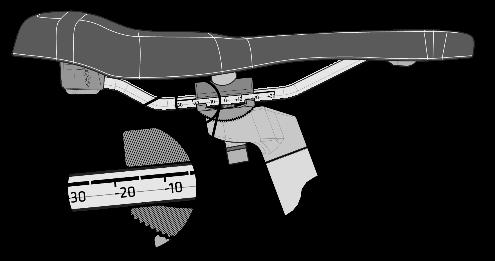

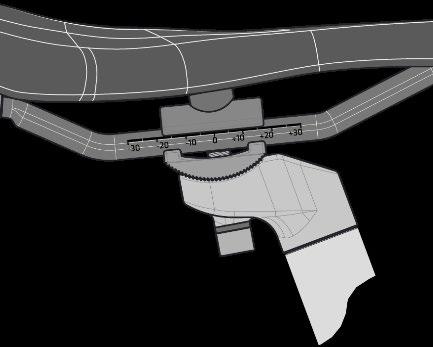

Nachsitz/Horizontale Positionierung des Sattels Montieren Sie den Sattel zunächst in der Mitte des Klemmbereichs. Variieren Sie nach Ihren Bedürfnissen von der Mittelposition ausgehend innerhalb des Verstellbereichs nach vorne und hinten. Informationen zur korrekten Einstellung der Sattelposition finden Sie in der Anleitung. Ihres Fahrrades und in einer Vielzahl von Büchern und Ratgebern zum Thema Fahrradergonomie. Ihr SQlab Fachhändler ist Ihnen da sicherlich auch gerne behilflich.
Hinweis SQlab Sättel sollten tendenziell etwas weiter nach vorne geschoben werden als Ihr bisheriger Sattel.
Warnung Klemmung außerhalb des angegebenen Bereichs Unfallgefahr durch plötzlichen und unvermittelten Bruch des Sattelgestells während des Gebrauchs. • •

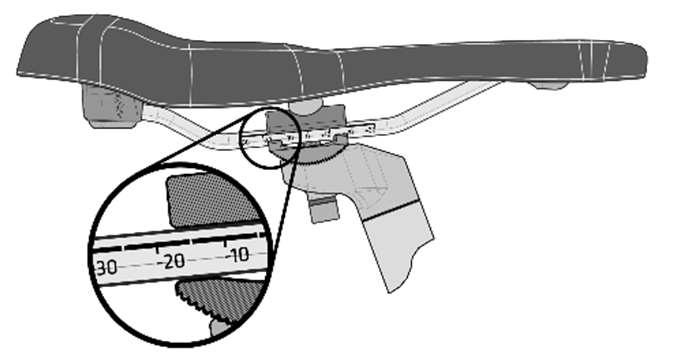

Klemmen Sie Ihren SQlab Sattel nur innerhalb der auf den Sattelstreben gezeigten Skala. Im Falle einer längeren unteren Klemmbacke, vergewissern Sie sich unbedingt, dass das Sattelgestell beim Festziehen nicht verformt wird.
Der SQlab 613 ERGOWAVE® R ist ein speziell für den Zeitfahr- sowie Triathlonbereich konzipierter Sattel. Neben der der Entwicklung nach ergonomischen Gesichtspunkten haben wir hierbei auch die strengen Regeln der UCI beachtet. Daher erfüllt der Sattel alle von der UCI vorgegebene Maße.
Hinweis Bei der Montage ist zu beachten, dass der Sattel waagrecht montiert wird. Für eine UCI konforme Montage muss sich die Sattelspitze mindestens 5 cm hinter dem Tretlager befinden.
Anzugsmomente Das Anziehmoment der Klemmschrauben an der Sattelstütze ist abhängig vom Sattelstützenmodell. Verwenden Sie jedoch keine Sattelstütze bei der das Anziehmoment der Schrauben an der Klemmung der Sattelstreben laut Hersteller mit mehr als 18 Nm angegeben ist.
Warnung SQlab | SPORTS ERGONOMICS | ERGOWAVE® SÄTTEL | EDITION DE 2026-03 | SEITE 14
Anzugsmoment außerhalb des angegebenen Bereichs Sturzgefahr durch plötzlichen und unvermittelten Bruch des Sattelgestells durch Verformungen oder Einschnürungen. • Beachten Sie das angegebene Anzugsmoment der Sattelklemmung. in der zur Sattelstütze gehörenden Bedienungsanleitung • Überschreiten Sie keinesfalls das maximale Anzugsmoment von 18 Nm. Bei einem Konflikt der Angaben des Anzugsmomentes wenden Sie sich bitte an Ihren Fachhändler.
❌ NOT OK
Warnung Fahrt mit einer oder mehreren lockeren Schrauben an der Sattelstütze Die Sattelstreben können so stark beschädigen, dass der Sattel nicht mehr gefahrlos benutzt werden kann. • • •
Kontrollieren Sie nach 20–50 km und danach mindestens alle 3 Monate das Schraubenanzugsmoment der Klemmschrauben an den Sattelstreben auf das korrekte Drehmoment und ziehen Sie diese bei Bedarf nach. Achten Sie beim Überprüfen des Anzugsmomentes auch darauf, das maximale Anziehmoment nicht zu überschreiten. Fahren Sie niemals mit einem lockeren Sattel.
Hinweis Achten Sie beim Überprüfen des Anzugsmomentes auch darauf, das maximale Anziehmoment nicht zu überschreiten.
eBike Ready SQlab Produkte mit der Auszeichnung eBike Ready sind aus Sicht der Funktion, Ergonomie und Betriebsfestigkeit (entsprechend der Normen DIN EN ISO 4210 und DIN EN ISO 15194) zur Verwendung an Pedelecs in Ihrer jeweiligen ASTM F2043-13/ DIN EN 17406 Kategorie geeignet.
Hinweis Die SQlab Auszeichnung eBike Ready bezieht sich ausschließlich auf die Verwendung an Pedelecs mit einer Tretunterstützung bis 25 km/h. Die eBike Ready Auszeichnung finden Sie sowohl auf der Verpackung, der Bedienungsanleitung sowie der Produktseite ihres SQlab Produktes.
Tausch der SQlab ERGOWAVE®-Sättel an Pedelec25 E-Bikes und Pedelecs mit CE-Zeichen und einer Tretunterstützung bis 25 km/h fallen unter die Maschinenrichtlinie, daher dürfen Bauteile dieser Fahrräder nicht ohne weiteres ausgetauscht oder verändert werden. Um Klarheit zu schaffen, wurde von den Verbänden Zweirad-IndustrieVerband (ZIV) und Verbund Service und Fahrrad (VSF) in Zusammenarbeit mit dem Zedler-Institut und dem Bundesinnungsverband Fahrrad (BIV) ein gemeinsamer Leitfaden zum Bauteiletausch an E-Bikes / Pedelecs 25 veröffentlicht. Was Fahrradhändler und -werkstätten an diesen Fahrzeugen verändern dürfen, und bei welchen Bauteilen sie die Freigabe der Fahrzeughersteller bzw. der Systemanbieter einholen müssen, ist durch den Leitfaden klar geregelt und kann somit als Handlungsempfehlung eingestuft werden.
Auf unserer Website www.sq-lab.com/service/downloads/ finden Sie im Servicebereich unter Downloads ein Dokument mit der Bezeichnung eBike Ready. Dort finden Sie detaillierte Informationen zum Bauteiltausch an Pedelec25, sowie den Leitfaden für den Bauteiletausch der Verbände Zweirad-Industrie-Verband (ZIV), Verbund Service und Fahrrad (VSF), dem Zedler-Institut und dem Bundesinnungsverband Fahrrad (BIV).
Tausch der SQlab ERGOWAVE®-Sättel an Pedelec45 Ein Bauteiletausch der SQlab ERGOWAVE® Sättel mit der Auszeichnung eBike Ready an schnellen Pedelecs, sogenannten S-Pedelec, die als Kraftfahrzeuge eingestuft werden und der EU-Richtlinie 2002/24/E6 oder der EU-Verordnung Nr. 168/2013 unterliegen, ist auf Grundlage des Leitfadens „Bauteiletausch an S-Pedelecs - schnelle E-Bikes / Pedelecs mit einer Tretunterstützung bis 45 km/h“ des Bundesinnungsverband für das Deutsche Zweiradmechaniker-Handwerk (BIV), TÜV Rheinland, velotech.de, Verbund Service und Fahrrad (VSF), Zedler-Institut sowie des Zweirad-Industrie-Verband (ZIV) mit Einschränkung möglich, wenn der Versatz nach hinten zum Serien-/Original-Einsatzbereich nicht größer als 20 mm ist. Hier sorgt eine veränderte Lastverteilung außerhalb des vorgesehenen Verstellbereichs ggf. zu kritischen Lenkeigenschaften. Dabei spielt auch die Länge der Sattelstreben am Sattelgestell und die Sattelform eine Rolle. Auf unserer Website www.sq-lab.com/service/downloads/ finden Sie im Servicebereich unter Downloads ein Dokument mit der Bezeichnung eBike Ready. Dort finden Sie detaillierte Informationen zum Bauteiltausch an Pedelec45, sowie den Leitfaden für den Bauteiletausch der Verbände Zweirad-Industrie-Verband (ZIV), Verbund Service und Fahrrad (VSF), dem Zedler-Institut und dem Bundesinnungsverband Fahrrad (BIV).
SQlab | SPORTS ERGONOMICS | ERGOWAVE® SÄTTEL | EDITION DE 2026-03| SEITE 15
Ein Tausch der SQlab ERGOWAVE® Sättel mit der Auszeichnung eBike Ready ist auf Grundlage der Handlungsempfehlung „Leitfaden für den Bauteiletausch bei CE-gekennzeichneten E-Bikes/Pedelecs mit einer Tretunterstützung bis 25 km/h“ der Verbände Zweirad-Industrie-Verband (ZIV) und Verbund Service und Fahrrad (VSF) in Zusammenarbeit mit dem Zedler-Institut und dem Bundesinnungsverband Fahrrad (BIV) möglich, wenn der Versatz nach hinten zum Serien-/Original-Einsatzbereich nicht größer als 20 mm ist. Hier sorgt eine veränderte Lastverteilung außerhalb des vorgesehenen Verstellbereichs ggf. zu kritischen Lenkeigenschaften. Dabei spielt auch die Länge der Sattelstreben am Sattelgestell und die Sattelform eine Rolle.
Die SQlab active-Satteltechnologie Die SQlab ERGOWAVE® active Sättel sind mit einem austauschbaren Elastomer ausgestattet.

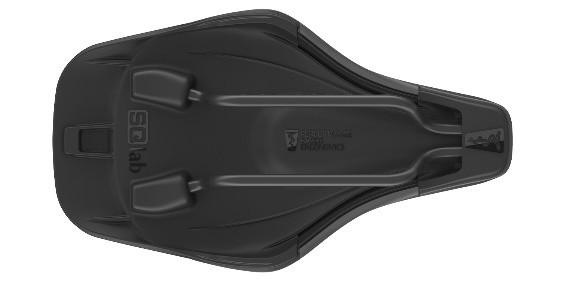

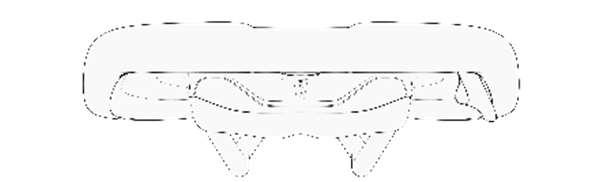

Aufbau des Sattels Der Sattel erlaubt durch seine Konstruktion eine Bewegung des Beckens in horizontaler Ebene. Die Durchführung der sogenannten Beckenschaukel ist dadurch – wie beim natürlichen Gehen – gewährleistet.
Einstellung der Active-Bewegung Um eine noch effektivere, komfortablere Kippung des Sattels zu erreichen, kann bei den active Modellen die Härte des active Elementes durch Austausch des Elastomers eingestellt werden.

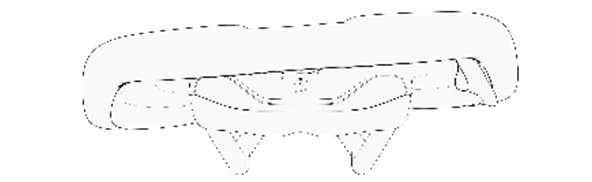

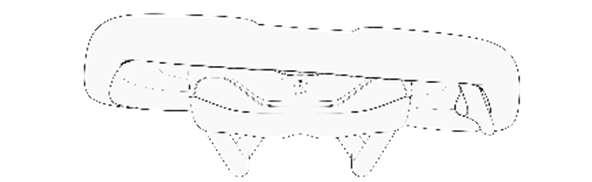

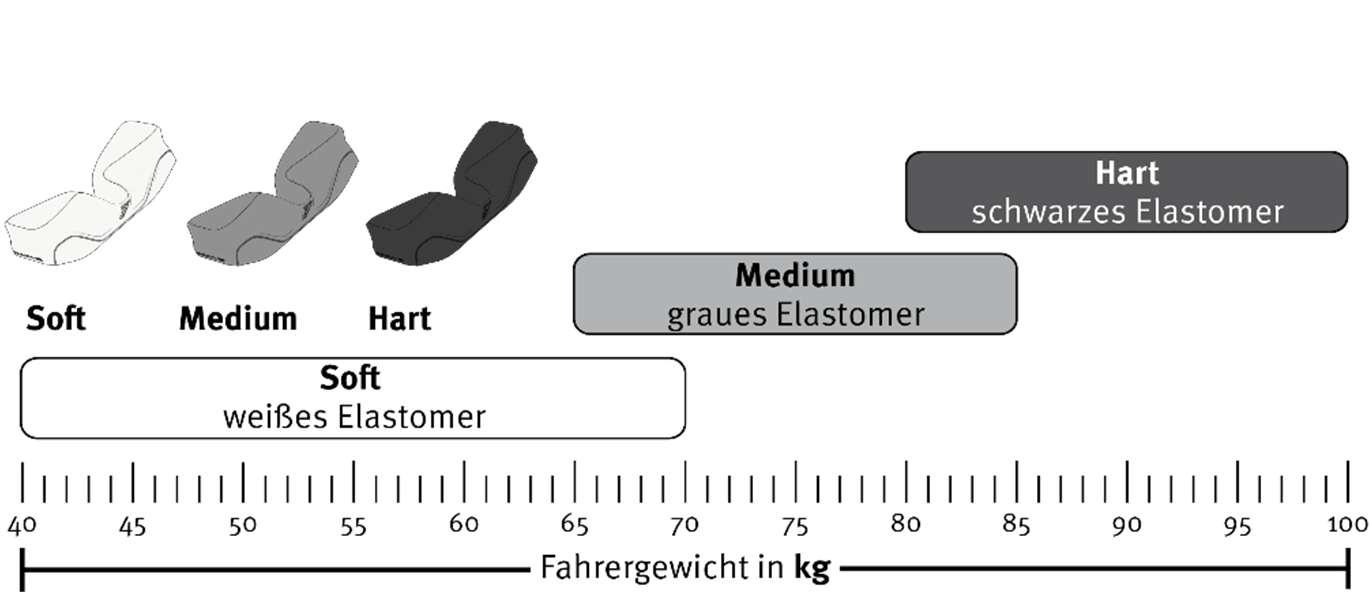

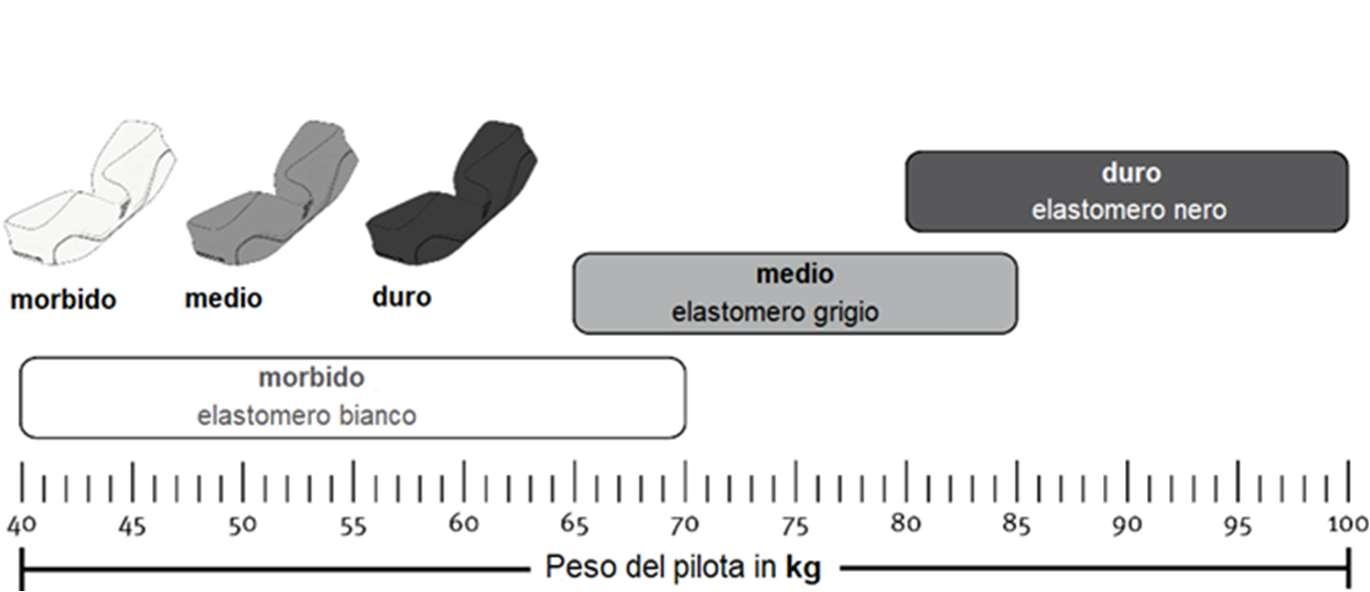

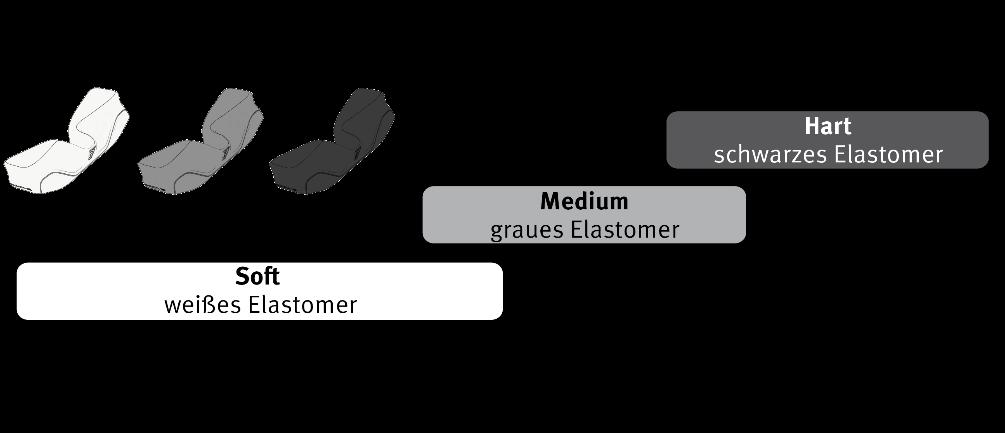

Elastomer-Konfiguration SQlab ERGOWAVE® active 2.1

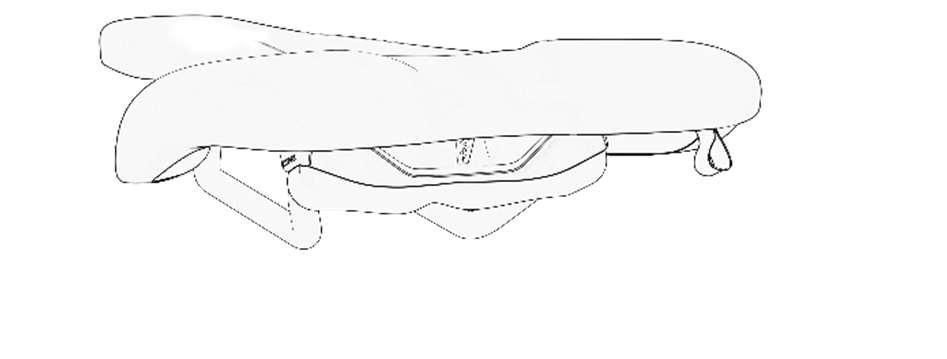

SQlab ERGOWAVE® active 2.1 mit eingesetztem Elastomer

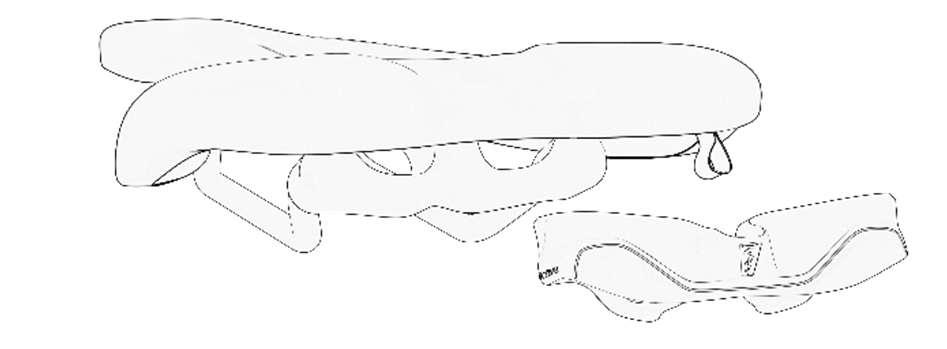

SQlab ERGOWAVE® active 2.1 mit entnommenem Elastomer

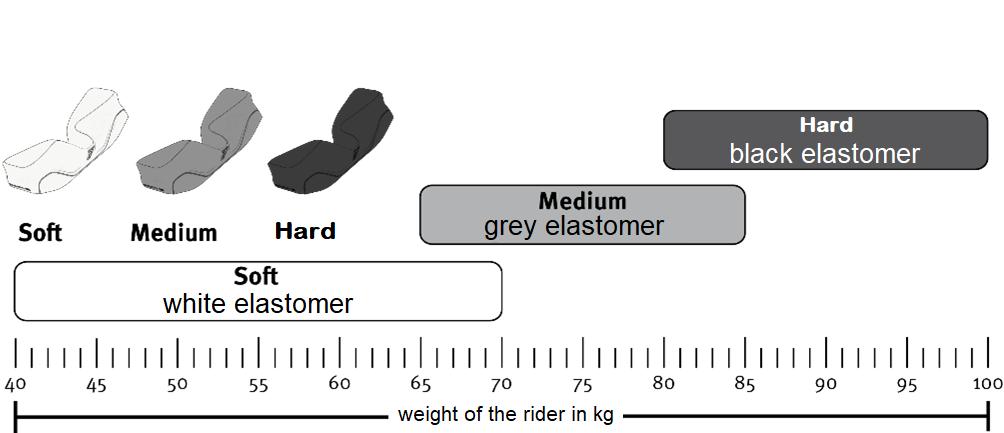

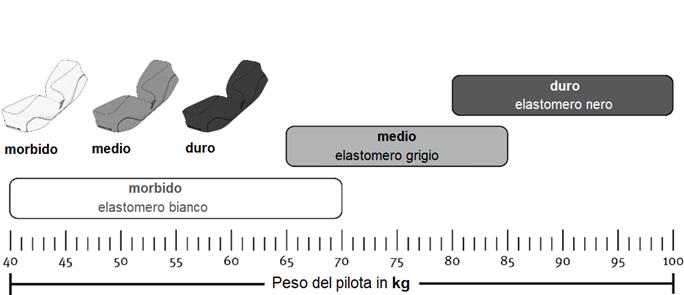

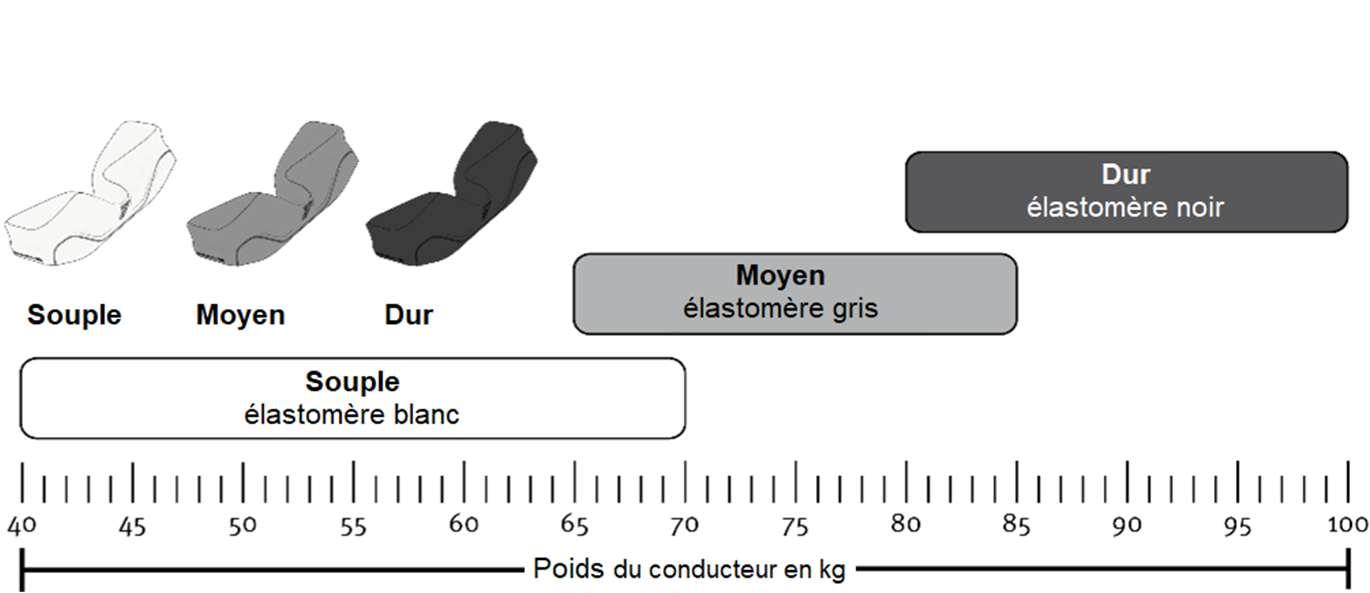

Das Ausmaß der Kippbewegung kann bei SQlab ERGOWAVE® active Sättel durch den Austausch des Elastomers eingestellt werden. Elastomere in den verschiedenen Härtegraden entsprechend des Fahrergewichtes sind bei Bedarf über den Fachhändler oder den Onlineshop erhältlich.
SQlab | SPORTS ERGONOMICS | ERGOWAVE® SÄTTEL | EDITION DE 2026-03 | SEITE 16
Die Elastomere sind nicht verschraubt oder verklebt, sondern nur geklemmt und können mit der Hand nach hinten herausgezogen werden. Um den Wechsel der Elastomere zu erleichtern, können diese angefeuchtet werden.
Technische Daten
Hinweis Sondermodelle werden nicht separat aufgeführt. Die Informationen finden Sie unter dem entsprechenden Basis-Modell.
Strebenmaterial
Sattelstrebendurchmesser
Gewicht Sattel (g)
Max. Anzugsmoment
6 1/2 ERGOWAVE®
2901 - 2906
CrMo
Ø 7 mm
> 258
18 Nm
611 ERGOWAVE®
57230-2028
S-Tube
Ø 7 mm
> 205
18 Nm
611 ERGOWAVE® Carbon
57230-2027
Carbon
Ø 7 x 9,6 mm
> 162
18 Nm
611 ERGOWAVE® active
1894 - 1897
S-Tube
Ø 7 mm
> 238
18 Nm
611 ERGOWAVE® active Carbon
1898 - 1901
Carbon
Ø 7 x 9,6 mm
> 199
18 Nm
611 ERGOWAVE® active 2.1
57230-2024
S-Tube
Ø 7 mm
> 237
18 Nm
611 ERGOWAVE® active 2.1 Carbon
57230-2073
Carbon
Ø 7 x 9 mm
> 187
18 Nm
611 ERGOWAVE® CroMo
57230-2029
CrMo
Ø 7 mm
> 244
18 Nm
611 Infinergy® ERGOWAVE® active 2.1 ClipOn
57250-2096
S-Tube
Ø 7 mm
> 299
18 Nm
612 ERGOWAVE®
1866 - 1869
S-Tube
Ø 7 mm
> 196
18 Nm
612 ERGOWAVE® Carbon
57230-2035
Carbon
Ø 7 x 9,6 mm
> 150
18 Nm
612 ERGOWAVE® active 2.1
57230-2032
S-Tube
Ø 7 mm
> 224
18 Nm
612 ERGOWAVE® active 2.1 Carbon
57230-2075
Carbon
Ø 7 x 9 mm
> 187
18 Nm
612 ERGOWAVE® active 2.2
57260-2032
S-Tube
Ø 7 mm
> 245
18 Nm
612 ERGOWAVE® R
57230-2034
S-Tube
Ø 7 mm
> 165
18 Nm
612 ERGOWAVE® R Carbon
57230-2033
Carbon
Ø 7 x 9,6 mm
> 125
18 Nm
612R ERGOWAVE® Carbon 2.0
57260-2033
Carbon
Ø 7 x 9 mm
> 135
18 Nm
613 ERGOWAVE® R
57230-2038
S-Tube
Ø 7 mm
> 230
18 Nm
613 ERGOWAVE® R Carbon
57230-2037
Carbon
Ø 7 x 9,6 mm
> 185
18 Nm
614 ERGOWAVE® active 2.1
57230-2022
S-Tube
Ø 7 mm
> 215
18 Nm
614 ERGOWAVE® active 2.1 Carbon
57230-2077
Carbon
Ø 7 x 9 mm
> 192
18 Nm
6OX Dirt
57250-2058
CrMo
Ø 7 mm
> 275
18 Nm
6OX Trial
57230-2023
-
Ø 7 mm
> 190
18 Nm
6OX ERGOWAVE® active 2.1
2447/2448/2449/2450
S-Tube
Ø 7 mm
> 260
18 Nm
6OX ERGOWAVE® active 2.2
57250-2020
CrMo
Ø 7 mm
> 261
18 Nm
6OX Infinergy® ERGOWAVE® active 2.1
57230-2021
S-Tube
Ø 7 mm
> 260
18 Nm
SQlab | SPORTS ERGONOMICS | ERGOWAVE® SÄTTEL | EDITION DE 2026-03| SEITE 17
Art.-Nr.
Bezeichnung
Inspektion, Wartung Überprüfen Sie regelmäßig wenigstens 2 Mal jährlich, jeweils nach spätestens 2000 km und speziell nach Stürzen oder sonstigen Situationen mit ungewöhnlich hoher Krafteinwirkung aufmerksam die Oberfläche des Sattels und der Sattelstreben auf mögliche Beschädigungen. Beschädigungen sind unter Umständen schwierig zu erkennen. Knackende und knarzende Geräuschentwicklung sowie Verfärbungen, Risse und Wellen in der Oberfläche der Sattelstreben deuten möglicherweise auf eine Schädigung durch Überlastung hin.
Warnung Fahrt mit einem beschädigten Sattel Sturzgefahr durch plötzlichen und unvermittelten Bruch des Sattelgestells während des Gebrauchs. • Im Zweifelsfall sollten Sie keinesfalls weiterfahren und unverzüglich Ihren SQlab Fachhändler fragen.
Pflege Reinigen Sie den Sattel regelmäßig mit Wasser und einem weichen Tuch. Bei stärkerer Verschmutzung kann auch ein handelsübliches Spül- oder Reinigungsmittel und warmes Wasser verwendet werden.
Vorsicht Falsche Reinigung Beschädigung des Sattels, der Sattelschale oder der Streben. • Verwenden Sie keinen Hochdruckreiniger. •
Vermeiden Sie lösungsmittelbeinhaltende oder aggressive Reinigungsmittel wie Aceton, Nitro (-verdünnung), Reinigungsbenzin oder Trichloräthylen.
Geräusche wie Knarzen, Knacken, Quietschen sind unerwünscht. Die Ursache dafür ist meist schwer herauszufinden. Die häufigste Quelle am Sattel ist die Sattelklemmung.
Hinweis Achten Sie unbedingt darauf, dass die Klemmflächen der Sattelstütze und der Klemmbereich der Sattelstreben frei von Verschmutzungen sind. Aber auch die Verbindung von Sattelstütze und Rahmen bis zum Innenlager macht häufig Geräusche. Die Anbindung der Streben an den Sattel kann auch die Ursache für Geräusche sein. Meist verursacht die hintere Anbindung der Sattelstreben die Geräusche.
Hinweis SQlab | SPORTS ERGONOMICS | ERGOWAVE® SÄTTEL | EDITION DE 2026-03 | SEITE 18
Etwas Sprüh- beziehungsweise Kriechöl in den Zwischenraum von Sattelstreben zu Sattelschale schafft Abhilfe. Das Einölen muss zunächst etwa alle 2-3 Fahrten wiederholt werden. Danach sollte auch ohne regelmäßigem Schmieren keine Geräusche mehr entstehen.
Hinweis Um die tatsächliche Geräuschquelle herauszufinden, empfiehlt es sich, zunächst entweder die vordere oder die hintere Verbindung zwischen Sattelstrebe und Sattelschale zu ölen.
Sachmängelhaftung und Garantie Innerhalb der EU gilt bei allen Kaufverträgen zwischen Privatpersonen und gewerblichen Verkäufern die gesetzliche Sachmängelhaftung. Ab Kaufdatum haben Käufer 2 Jahre lang Gewährleistungsrechte. Im Falle eines auftretenden Mangels oder einer Garantieanfrage ist der SQlab Partner, bei dem Sie das Produkt gekauft haben, Ihr Ansprechpartner.
Hinweis Diese Regelung gilt nur in europäischen Staaten. Erkundigen Sie sich bei Ihrem SQlab Fachhändler nach eventuell abweichenden Regelungen in Ihrem Land. Die folgende Fachhandel-Garantie tritt neben der gesetzlichen Sachmängelhaftung Ihres Vertragspartners und berührt diese nicht. Zusätzlich zu der gesetzlichen Sachmängelhaftung verlängert die SQlab GmbH auf in Deutschland im Fachhandel gekaufte Produkte die Herstellergarantie von 24 auf 36 Monate.
Im Falle eines auftretenden Mangels oder einer Garantieanfrage ist Ihr SQlab Fachhändler Ansprechpartner. Die folgende Endkunden-Garantie tritt neben die gesetzliche Sachmängelhaftung Ihres Vertragspartners und berührt diese nicht. Für irreparable Schäden an ihrem SQlab-Produkt, welche durch einen Sturz verursacht wurden, bietet die SQlab GmbH Ihnen bis 36 Monate nach Kaufdatum beim Kauf eines neuen SQlab-Ersatzproduktes einen Rabatt in Höhe von 50 % des bezahlten Kaufpreises des beschädigten Produktes. Wenn sie das Crash Replacement in Anspruch nehmen möchten, senden Sie uns Ihr defektes Produkt an folgende Adresse: SQlab GmbH Crash Replacement Keltenring 9 D-82041 Oberhaching Das ursprünglich gekaufte Produkt geht dabei automatisch in das Eigentum der SQlab GmbH über. SQlab kontaktiert Sie nach eingehender Prüfung bezüglich eines passenden Ersatzproduktes. Ansprüche aus der Endkunden-Garantie bestehen nur, falls: • Das SQlab Produkt im SQlab Crash Replacement Programm registriert wurde (zu finden auf unserer Website www.sq-lab.com im Servicebereich unter Crash Replacement) • Der Kauf durch Beleg nachgewiesen werden kann. • Keine Änderungen am Produkt vorgenommen wurde. • Der bestimmungsgemäße Gebrauch eingehalten wurde. • Der Defekt des Sattels nicht auf eine unsachgemäße Montage oder mangelnde Wartung zurückzuführen ist. • Ausgeschlossen sind Schäden durch Verschleiß • Die ergänzende Endkunden-Garantie gilt nur in Deutschland Weitergehende Ansprüche des Endkunden gegenüber SQlab GmbH aus dieser Garantie bestehen nicht. Im Falle eines auftretenden Mangels oder einer Garantieanfrage ist die SQlab GmbH Ansprechpartner.
Verschleiß und Lagerung Fahrräder und deren Komponenten unterliegen einem funktionsbedingten, meist nutzungsabhängigen Verschleiß, wie zum Beispiel auch der Abrieb an Reifen, Griffen und Bremsbelägen. Umweltbedingter Verschleiß entsteht bei einer Lagerung unter aggressiven Umweltbedingungen, wie zum Beispiel Sonneneinstrahlung und dem Einfluss von Regen, Wind und Sand. Verschleiß wird nicht durch die Garantie abgedeckt.
Vorsicht Falsche Lagerung des SQlab Sattels im montierten oder ummontierten Zustand Frühzeitiger Verschleiß durch Sonneneinstrahlung, Temperatur oder Luftfeuchtigkeit • Vermeiden Sie direkte Sonneneinstrahlung auf den Sattel. • Lagern Sie den Sattel bei Temperaturen zwischen -10°C und 40°C und einer Luftfeuchtigkeit unter 60 %.
Boards & More GmbH, Rabach 1, 4591 Molln, Austria
Ausländische Vertriebspartner, Fachhändler und Adressen Eine Liste unserer nationalen und internationalen Vertriebspartner und Fachhändler finden Sie auf unserer Webseite: http://www.sq-lab.com
SQlab | SPORTS ERGONOMICS | ERGOWAVE® SÄTTEL | EDITION DE 2026-03| SEITE 19
Hersteller und Vertrieb
SQlab | SPORTS ERGONOMICS | ERGOWAVE® SÄTTEL | EDITION DE 2026-03 | SEITE 20
SQlab Boards & More GmbH www.sq-lab.com
Rabach 1 4591 Molln Austria
Phone Fax E-Mail
+49 (0)89 - 666 10 46-0 +49 (0)89 - 666 10 46-18 info@sq-lab.com
INSTRUCTION MANUAL ERGOWAVE® SADDLES
Notes on the Instruction Manual In the following, please pay special attention to the notes that are highlighted. The possible consequences described are not described separately for each note!
Note Indicates a possibly harmful situation. If not avoided, the saddle or other parts may be damaged.
Caution Indicates a possibly imminent danger. If not avoided, minor or slight injury may result.
Warning Indicates a potentially hazardous situation. If not avoided, death or serious injury may result.
Danger Indicates an imminent danger. If not avoided, death or serious injury will result.
SQlab | SPORTS ERGONOMICS | ERGOWAVE® SADDLES | EDITION EN 2026-03 | PAGE 2
Table of Content Product Designation ............................................................................................................................. 4 Foreword............................................................................................................................................... 4 Illustration ............................................................................................................................................. 5 Intended Use ......................................................................................................................................... 6 Mounting Compatibility and Operating Safety .................................................................................... 8 Assembly ............................................................................................................................................. 12 Saddle Height ...................................................................................................................................... 13 Saddle Angle ....................................................................................................................................... 13 Post-seat/Horizontal Positioning of the Saddle ................................................................................. 14 Tightening Torques ............................................................................................................................. 14 eBike Ready......................................................................................................................................... 15 The SQlab Active Saddle Technology.................................................................................................. 16 Active Movement Setting ................................................................................................................... 16 Technical Data..................................................................................................................................... 17 Inspection, maintenance .................................................................................................................... 18
Liability for Material Defects and Warranty ....................................................................................... 18 Wear and Storage ............................................................................................................................... 19 Manufacturer and Distribution .......................................................................................................... 19 Foreign Distributors, Dealers and Addresses ..................................................................................... 19
SQlab | SPORTS ERGONOMICS | ERGOWAVE® SADDELS | EDITION EN 2026-03 | PAGE 3
Maintenance ....................................................................................................................................... 18
User Information SQlab ERGOWAVE® Saddle Product Designation 6OX Infinergy® ERGOWAVE® active 2.1 (ClipOn)
611 ERGOWAVE® (Carbon)
612 ERGOWAVE® Carbon
613 ERGOWAVE® R (Carbon)
6OX ERGOWAVE® active 2.1
611 ERGOWAVE® CroMo
612 ERGOWAVE® active 2.1 (Carbon)
614 ERGOWAVE® active 2.1 (Carbon)
6OX ERGOWAVE® active 2.2 6OX Trial 6OX Dirt
611 ERGOWAVE® active (Carbon) 611 ERGOWAVE® active 2.1 (Carbon) 611 Infinergy® ERGOWAVE® active 2.1 ClipOn
612 ERGOWAVE® active 2.2 612 ERGOWAVE® R (Carbon) 612R ERGOWAVE® 2.0 Carbon
6 1/2 ERGOWAVE®
Foreword Congratulations on your new SQlab ERGOWAVE® saddle. In the further course of the user manual, all saddles listed under "product designation" will be summarized as "ERGOWAVE® saddles". The new ERGOWAVE® saddle shape has been developed for the sporty seating position on the MTB, gravel bike, road bike and triathlon/time trial bike. With absolute best values in all tests during the elaborate development phase. The raised rear with a slight rounded step and the subsequent wave shape, which transitions to a second small step, give the pelvis a lot of support to the rear and distribute the pressure optimally to the deep structures of the body. The saddle nose, which is still lower, in combination with the recess in the middle, creates more space and clearance for the perineal area. We have developed these saddles with the highest requirements, especially in terms of ergonomic properties, but also in terms of appearance and, last but not least, the necessary durability for the corresponding area of use. The information contained in this user information on the field of application, safety, assembly compatibility and use are intended for both less knowledgeable, but also for long-time cycling experts. Especially the chapters "Intended use" and "Mounting" contain product-specific instructions that may differ from those of similar products. This user information does not replace that of your bicycle and that of your seat post but merely supplements them. The entire user information must be read carefully and observed before assembly and use. Keep it carefully for later information or for maintenance work or spare parts orders and pass it on in the event of use by a third party or a sale. SQlab | SPORTS ERGONOMICS | ERGOWAVE® SADDLES | EDITION EN 2026-03 | PAGE 4
Note This user information does not replace the trained bicycle mechanic, his experience and training. If you are in doubt before or during assembly, you lack the tools or craftsmanship, do not hesitate and ask your SQlab dealer for help.
Illustration
6OX ERGOWAVE® active 2.1
6OX ERGOWAVE® active 2.2
6OX Trial
6OX Dirt
6 1/2 ERGOWAVE®
611 ERGOWAVE® (Carbon)
611 ERGOWAVE® CroMo
611 ERGOWAVE® active (Carbon)
611 ERGOWAVE® active 2.1
611 ERGOWAVE® active 2.1 Carbon
611 Infinergy® ERGOWAVE® active 2.1 ClipOn
612 ERGOWAVE® (Carbon)
612 ERGOWAVE® active 2.1
612 ERGOWAVE® active 2.1 Carbon
612 ERGOWAVE® active 2.2
612 ERGOWAVE® R (Carbon)
612R ERGOWAVE® Carbon 2.0
613 ERGOWAVE® R (Carbon)
614 ERGOWAVE® active 2.1
614 ERGOWAVE® active 2.1 Carbon
SQlab | SPORTS ERGONOMICS | ERGOWAVE® SADDELS | EDITION EN 2026-03 | PAGE 5
6OX Infinergy® ERGOWAVE® active 2.1 (ClipOn)
Intended Use The various models of the SQlab ERGOWAVE® series have been developed depending on the model for the different areas of application EPerformance & Gravity, MTB Tech & Trail, Gravel, Road & MTB Race and Triathlon and have been tested accordingly in numerous tests. Overloading and damage to the saddle is influenced by the nature of the surface being ridden on, riding ability, riding style, rider weight or total system weight and other special events such as riding errors, falls and accidents. When describing the intended use, we follow the international categorizations ASTM F2043- 13/ DIN EN 17406, which describe the different areas of use as precisely as possible.
Note Special models are not listed separately. The information can be found under the corresponding basic model.
SQlab | SPORTS ERGONOMICS | ERGOWAVE® SADDLES | EDITION EN 2026-03 | PAGE 6
Model Designation
Maximum rider weight
Application category according to ASTM F2043-13
Application category according to DIN EN 17406
eBike Ready certification
6 1/2 ERGOWAVE®
80 kg
Category 3
Category 3
Yes
611 ERGOWAVE®
90 kg
Category 4
Category 4
No
611 ERGOWAVE® Carbon
90 kg
Category 4
Category 4
No
611 ERGOWAVE® active
100 kg
Category 4
Category 4
Yes
611 ERGOWAVE® active Carbon
90 kg
Category 4
Category 4
Yes
611 ERGOWAVE® active 2.1
100 kg
Category 4
Category 4
Yes
611 ERGOWAVE® active 2.1 Carbon
90 kg
Category 4
Category 4
Yes
611 ERGOWAVE® CroMo
90 kg
Category 4
Category 4
No
611 Infinergy® ERGOWAVE® active 2.1 ClipOn
100 kg
Category 4
Category 4
Yes
612 ERGOWAVE®
90 kg
Category 4
Category 4/6
No
612 ERGOWAVE® Carbon
90 kg
Category 4
Category 4/6
No
612 ERGOWAVE® active 2.1
100 kg
Category 4
Category 4/6
Yes
612 ERGOWAVE® active 2.1 Carbon
90 kg
Category 4
Category 4/6
Yes
612 ERGOWAVE® active 2.2
100 kg
Category 4
Category 4/6
Yes
612 ERGOWAVE® R
90 kg
Category 1
Category 1/6
No
612 ERGOWAVE® R Carbon
90 kg
Category 1
Category 1/6
No
612R ERGOWAVE® 2.0 Carbon
90 kg
Category 1
Category 1/6
No
613 ERGOWAVE® R
90 kg
Category 1
Category 1/6
No
613 ERGOWAVE® R Carbon
90 kg
Category 1
Category 1/6
No
614 ERGOWAVE® active 2.1
100 kg
Category 4
Category 4
Yes
614 ERGOWAVE® active 2.1 Carbon
90 kg
Category 4
Category 4
Yes
6OX Dirt
100 kg
Category 5
Category 5
No
6OX Trial
90 kg
Category 5
Category 5
No
6OX ERGOWAVE® active 2.1
110 kg
Category 5
Category 5
Yes
6OX ERGOWAVE® active 2.2
110 kg
Category 5
Category 5
Yes
Maximum rider weight
Application category according to ASTM F2043-13
Application category according to DIN EN 17406
eBike Ready certification
6OX Infinergy® ERGOWAVE® active 2.1
110 kg
Category 5
Category 5
Yes
6 1/2 ERGOWAVE®
80 kg
Category 3
Category 3
Yes
611 ERGOWAVE®
90 kg
Category 4
Category 4
No
611 ERGOWAVE® Carbon
90 kg
Category 4
Category 4
No
611 ERGOWAVE® active
100 kg
Category 4
Category 4
Yes
Model Designation
SQlab 613 saddles are to be used exclusively on bicycles under the conditions of category 1 according to ASTM F2043-13/ DIN EN 17406 at a maximum system weight (rider + bicycle + hydration system etc.) of 120 kg. Category 1 according to DIN EN 17406 Refers to bicycles and EPACs used on normal paved surfaces on which the tires are intended to maintain ground contact at average speed, with occasional drops. Average speed in km/h Maximum drop/jump height in cm Intended use Bike type
15 - 25 < 15 commuting and leisure riding city & urban Bikes
Category 1 according to ASTM F2043-13 Bicycles/attachments in this category are used exclusively on paved paths and roads, with the wheels in constant contact with the ground.
SQlab ERGOWAVE® saddles without active system and SQlab ERGOWAVE® saddles with carbon rails are to be used exclusively on bicycles under the conditions of category 4 according to ASTM F2043-13/ DIN EN 17406 or a lower category at a maximum system weight (rider + bicycle + luggage) of 120 kg.
Average speed in km/h Maximum drop/jump height in cm Intended use Bike type Recommended riding skills
irrelevant < 120 sport & competition riding (high technical demand) mountain bikes & trail bikes technical skills, practice & good bike control
Category 4 according to ASTM F2043-13 Bicycles/attachments in this category can also be used for descents in rough terrain up to a speed of max. 40 km/h in addition to the conditions of use specified in categories 1, 2 and 3. Jumps and drops can occur here up to a height of max. 122 cm.
SQlab ERGOWAVE® active saddles are to be used exclusively on bicycles under the conditions of category 5 according to ASTM F2043-13/ DIN EN 17406 or a lower category at a maximum system weight (rider + bicycle + luggage) of 120 kg.
Note Keep in mind that category 5 is a dangerous extreme sport where unexpectedly high and unforeseen loads can occur even with very good riding skills and knowledge of the route. In extreme cases, this will lead to overload and component failure of the bike and its components, especially the handlebars. The range of use mentioned is very risky. Expect unavoidable falls, injuries and paralysis, even death.
SQlab | SPORTS ERGONOMICS | ERGOWAVE® SADDELS | EDITION EN 2026-03 | PAGE 7
Category 4 according to DIN EN 17406 Refers to bicycles and EPACs to which conditions 1, 2 and 3 apply and which are used for descents on unpaved roads at speeds of less than 40 km/h. Jumps shall be less than 120 cm.
Category 5 according to DIN EN 17406 Refers to bicycles and EPACs to which conditions 1, 2, 3 and 4 apply and which are used for extreme jumps or descents on unpaved roads at speeds exceeding 40 km/h or for a combination thereof. Average speed in km/h Maximum drop/jump height in cm Intended use Bike type Recommended riding skills
irrelevant > 120 extreme sports downhill, dirt jump & freeride bikes extreme technical skills, practice & bike control
Category 5 according to ASTM F2043-13 Bicycles/attachments in this category can also be used for extreme jumps and descents in rough terrain at speeds above 40 km/h in addition to the conditions of use specified in categories 1, 2, 3 and 4. On our website www.sq-lab.com you will find a listing of all areas of use according to ASTM F2043 in the service area under downloads.
Category 6 according to DIN EN 17406 Refers to bicycles and EPACs to which condition 1 applies and which are used in competitions or for other occasions at high speeds of more than 50 km/h, for example descents and sprints. Average speed in km/h Maximum drop/jump height in cm Intended use Type of bike Recommended riding skills
30 - 55 < 15 sport and competition riding with high effort road bikes, time trial bikes and triathlon bikes technical skills and practice required
Warning
SQlab | SPORTS ERGONOMICS | ERGOWAVE® SADDLES | EDITION EN 2026-03 | PAGE 8
Exceeding the individual load limit of the components Risk of falling due to breakage of the components • Adhere to the permissible system and rider weight. • Use your saddle only in the intended use category or in a lower use category (according to ASTM F2043-13/DIN EN 17406). • Make an extraordinary inspection after situations with particularly or unexpectedly large force impact, such as after a fall, riding error or an accident. • In case of doubt, the possibly damaged component should be replaced prophylactically. In such a case, better play it safe and ask your SQlab dealer for advice.
Note For the protection of third parties, a component that is not immediately and obviously recognizable as defective should be clearly marked as unusable.
Mounting Compatibility and Operating Safety The saddles of the SQlab ERGOWAVE® series have commonly used round rails with a diameter of 7 mm made of a metallic alloy. These can be mounted with few restrictions on most standard seat posts. The saddles of the SQlab ERGOWAVE® series with the suffix "Carbon" have highoval struts made of carbon with a width of 7 mm and a height of 9.6 mm or 9 mm. Separate provisions apply here which are listed below. The model SQlab 6OX Trial Fabio Wibmer has no seat stays, it is designed for the use of a Tripod seat post and can only be used with such. The 6OX Trial Fabio Wibmer is therefore NOT compatible with standard seat posts. The operating principle, the clamping forces and the quality of workmanship especially of the contact surfaces and edges of the seat post can affect the durability of the saddle or the saddle rail and possibly damage it. Therefore, never mount your SQlab ERGOWAVE® saddle on unsuitable seat posts, but only on seat posts that meet the criteria below:
Note Always also observe the notes and warnings provided in the installation and operating instructions that come with your seat post.
✓ OK
The clamping of the struts must have a length "A" (or support distance) of at least 32 mm. The minimum length "B" and "C" of each clamping surface must be at least 7 mm.
✓ OK
The length "A" of the upper clamping jaw must be at least 32 mm and positioned within the possibly longer lower clamping jaw "B".
✓ OK
The clamping length "A" must also be at least 32 mm for seat posts with a mechanism that clamps transversely to the direction of travel.
Warning Clamping of the saddle frame with opposing clamping jaws or clamping surfaces Risk of breakage of the saddle rail due to bending stress. • Clamp the clamping jaws or clamping surfaces so that they run in the same direction as the saddle rail.
❌ NOT OK
Mounting of the SQlab ERGOWAVE® saddle by means of saddle clamps Risk of breakage due to unreliable clamping of the saddle. • Use conventional saddle clamps.
❌ NOT OK
SQlab | SPORTS ERGONOMICS | ERGOWAVE® SADDELS | EDITION EN 2026-03 | PAGE 9
Warning
Note The 6OX Trial has no seat stays therefore mounting in conventional seat posts is NOT possible.
Mount for tripod seat post
The rails of your SQlab ERGOWAVE® saddle with carbon rails have a high-oval diameter of 7 mm x 9.6 mm or 9 mm. Only use seat posts that are designed for high-oval rails with this diameter.
Warning Saddle clamp does not fit the shape of the saddle rails Risk of accident due to sudden and unmediated breakage of the saddle rail during use. • Only mount your SQlab ERGOWAVE® saddle in a seat post designed for mounting strut diameters or strut cross sections of 7 mm.
✓ OK
❌ NOT OK
SQlab | SPORTS ERGONOMICS | ERGOWAVE® SADDLES | EDITION EN 2026-03 | PAGE 10
Warning Mounting of the high-oval carbon rails in a seat post with lateral clamping Risk of accident due to sudden and unmediated breakage of the saddle rail during use. • Only mount your SQlab ERGOWAVE® saddle in a saddle clamp designed for mounting rail diameters or rail cross-sections of 7 mm.
❌ NOT OK
✓ OK
Note Only rails with the designation "Swiss Carbon" are approved for lateral clamping with the dimension 7 x 9 mm.
✓ OK (7 x 9mm)
The impairment of product safety and damage resulting in breakage are foreseeable. In such a case, the saddle rail could suddenly and abruptly break during use and lead to an accident.
Warning Damage to the saddle rail due to clamping with burrs Risk of accident due to sudden and unmediated breakage of the saddle rail during use. • Only mount your SQlab ERGOWAVE® saddle in seat posts whose clamping jaws are cleanly deburred.
❌ NOT OK
✓ OK
For the correct installation of the Tripod seat post on the 6OX Trial it is essential to note that this must first be hooked into the two grooves at the rear of the saddle. Only then the seat post can be screwed with the associated screw in the thread of the saddle shell.
SQlab | SPORTS ERGONOMICS | ERGOWAVE® SADDELS | EDITION EN 2026-03 | PAGE 11
1
Integrated Bottle Connection 613 R The SQlab 613 R tether provides a way to mount one or two standard bottle cages behind the saddle, as is common in time trial or middle- and long-distance triathlon. Assembly For the assembly of the SQlab 613 R connection you need a 4 mm Allen wrench and a torque wrench. To properly mount the bottle tether to the 613 R, follow these steps: 1. Slide the flat fork (1), which can be found at the top center of the bottle tether, into the groove provided for it on your 613 R (2). 2. Now screw the two supplied screws (M5 x 25) into the two threads located behind the connection of the rails to the saddle shell (3). Make sure not to exceed a tightening torque of 3 Nm! 3. 3. Now there mount a bottle cage in the center. Alternatively, you can also mount two bottle cages at the respective mounting points facing outwards (4).
2
3
The bottle holder and the screws for mounting the bottle holder are not included in the scope of delivery!
Warning Incorrect mounting of the bottle connection Bottle connection breaks off. • Slide the flat fork (1), which can be found at the top center of the bottle connection, into the groove provided for this fork.
Caution Strong blows or continuous use on cobblestones The bottle connection can slip out of the guide. • Drive on level road surfaces if possible.
SQlab | SPORTS ERGONOMICS | ERGOWAVE® SADDLES | EDITION EN 2026-03 | PAGE 12
4
Assembly
Warning Incorrectly mounted components Improperly mounted components can cause a crash. • You must read and understand the instructions and notes before you start assembly. •
If you have any questions about mounting these components, contact your SQlab dealer or have the saddle mounted by an experienced bicycle mechanic.
Note For the equipment of an eMTB, eBikes and pedelecs, country-specific standards, rules and regulations must be observed. • In Germany, observe the "Guide for Modifications to Pedelecs" of the Zweirad-Industrie-Verband e.V. (http://www.ziv-zweirad.de) in cooperation with Verbund Service und Fahrrad g.e.V. (www.vsf.de) and Zedler-Institut für Fahrradtechnik und -Sicherheit GmbH (www.zedler.de). •
SQlab saddles are not approved across the board for fast pedelecs (S-pedelecs, up to 45 km/h). Please observe the country-specific requirements. In Germany, the "Guidelines for component replacement on fast e-bikes/pedelecs with pedal assistance up to 45 km/h" must be observed in particular.
Saddle Height Information on the correct adjustment of the saddle height can be found in the manual of your bike and in a variety of books and guides about bicycle ergonomics. Your SQlab dealer will certainly be happy to help you. Due to the SQlab step saddle concept, SQlab saddles usually build up slightly higher than other saddles. Therefore, after replacing the saddle, a check and possible correction of the saddle height adjustment is necessary.
Saddle Angle
SQlab 6OX ERGOWAVE® active 2.1
SQlab 611/612/614 ERGOWAVE®
The saddle nose should be horizontal. If you still feel that you are sliding forward, you can tilt the saddle nose slightly upward. Seat bone support Recommended inclination
Seat bone support Recommended inclination
SQlab 613 ERGOWAVE® R
Seat bone support Recommended inclination
SQlab | SPORTS ERGONOMICS | ERGOWAVE® SADDELS | EDITION EN 2026-03 | PAGE 13
Post-seat/Horizontal Positioning of the Saddle First mount the saddle in the center of the clamping range. Vary according to your needs starting from the center position within the adjustment range to the front and back. You can find information on the correct adjustment of the saddle position in the instructions of your bike and in a variety of books and guidebooks on the subject of bicycle ergonomics. Your SQlab specialist dealer will certainly also be happy to help you.
Note SQlab saddles should tend to be pushed slightly further forward than your previous saddle.
Warning Clamping outside the specified range Risk of accident due to sudden and unmediated breakage of the saddle rail during use. • •
Clamp your SQlab saddle only within the scale shown on the saddle rails. In the case of a longer lower clamp jaw, make absolutely sure that the saddle rail is not deformed when tightening.
The SQlab 613 ERGOWAVE® R is a saddle specially designed for time trial and triathlon. In addition to the development according to ergonomic aspects, we have also observed the strict rules of the UCI. Therefore, the saddle meets all the dimensions specified by the UCI.
Note When mounting, it should be noted that the saddle is mounted horizontally. For a UCI compliant mounting, the saddle tip must be at least 5 cm behind the bottom bracket.
Tightening Torques The tightening torque of the clamping bolts on the seat post depends on the seat post model. However, do not use a seat post where the tightening torque of the bolts on the clamping of the seat stays is specified as more than 18 Nm according to the manufacturer.
Warning SQlab | SPORTS ERGONOMICS | ERGOWAVE® SADDLES | EDITION EN 2026-03 | PAGE 14
Tightening torque outside the specified range Risk of falling due to sudden and unmediated breakage of the saddle rail caused by deformation or necking. • Observe the specified tightening torque of the saddle clamp. in the operating instructions belonging to the seat post. •
Never exceed the maximum tightening torque of 18 Nm. In the event of a conflict in the specifications of the tightening torque, please contact your specialist dealer.
❌ NOT OK
Warning Riding with one or more loose bolts on the seat post. The saddle stays can be damaged to such an extent that the saddle can no longer be used safely. • • •
After 20-50 km and at least every 3 months thereafter, check the tightening torque of the clamping bolts on the seat stays for the correct torque and retighten them if necessary. When checking the tightening torque, also make sure not to exceed the maximum tightening torque. Never ride with a loose saddle.
Note When checking the tightening torque, also make sure not to exceed the maximum tightening torque.
eBike Ready SQlab products with the eBike Ready designation are suitable for use on pedelecs in their respective ASTM F2043-13/ DIN EN 17406 category from the point of view of function, ergonomics and operational stability (in accordance with the DIN EN ISO 4210 and DIN EN ISO 15194 standards).
Note The SQlab eBike Ready award refers exclusively to use on pedelecs with a pedal assist of up to 25 km/h. The eBike Ready award can be found on the packaging, the user manual as well as the product page of their SQlab product.
SQlab ERGOWAVE® Saddle Exchange on Pedelec25 E-bikes and pedelecs with a CE mark and a pedal assistance of up to 25 km/h fall under the Machinery Directive, so components of these bicycles may not be exchanged or modified without further ado. In order to provide clarity, the Zweirad-Industrie-Verband (ZIV) and Verbund Service und Fahrrad (VSF) associations, in cooperation with the Zedler Institute and the Bundesinnungsverband Fahrrad (BIV), have published a joint guide to component replacement on e-bikes / pedelecs 25. What bicycle dealers and workshops are allowed to change on these vehicles, and for which components they must obtain the approval of the vehicle manufacturer or system provider, is clearly regulated by the guide and can thus be classified as a recommended course of action.
On our website www.sq-lab.com/service/downloads/ you will find a document called eBike Ready in the service area under Downloads. There you will find detailed information on component replacement on Pedelec25, as well as the guidelines for component replacement from the Zweirad-Industrie-Verband (ZIV), Verbund Service und Fahrrad (VSF), the Zedler Institute and the Bundesinnungsverband Fahrrad (BIV).
SQlab ERGOWAVE® Saddle Exchange on Pedelec45 A component exchange of SQlab ERGOWAVE® saddles with the eBike Ready designation on fast pedelecs, so-called S-pedelecs, which are classified as motor vehicles and are subject to EU Directive 2002/24/E6 or EU Regulation no. 168/2013, is possible on the basis of the guideline "Bauteiletausch an S-Pedelecs - schnelle E-Bikes / Pedelecs mit einer Tretunterstützung bis 45 km/h" of the Bundesinnungsverband für das Deutsche Zweiradmechaniker-Handwerk (BIV), TÜV Rheinland, velotech.de, Verbund Service und Fahrrad (VSF), Zedler-Institut as well as the Zweirad-Industrie-Verband (ZIV) with restrictions, if the offset to the rear to the series / original application area is not greater than 20 mm. In this case, a change in load distribution outside the intended adjustment range may lead to critical steering characteristics. The length of the saddle stays on the saddle frame and the saddle shape also play a role here. On our website www.sq-lab.com/service/downloads/ you will find a document called eBike Ready in the service area under Downloads. There you will find detailed information on component replacement on Pedelec45, as well as the guidelines for component replacement from the Zweirad-Industrie-Verband (ZIV), Verbund Service und Fahrrad (VSF), the Zedler Institute and the Bundesinnungsverband Fahrrad (BIV).
SQlab | SPORTS ERGONOMICS | ERGOWAVE® SADDELS | EDITION EN 2026-03 | PAGE 15
An exchange of SQlab ERGOWAVE® saddles with the eBike Ready designation is possible on the basis of the recommended action "Guideline for component exchange on CE-marked e-bikes/pedelecs with pedal assistance up to 25 km/h" of the Zweirad-Industrie-Verband (ZIV) and Verbund Service und Fahrrad (VSF) associations in cooperation with the Zedler Institute and the Bundesinnungsverband Fahrrad (BIV), if the offset to the rear of the series/original application area is not greater than 20 mm. In this case, a change in load distribution outside the intended adjustment range may lead to critical steering characteristics. The length of the saddle struts on the saddle frame and the saddle shape also play a role here.
The SQlab Active Saddle Technology The SQlab ERGOWAVE® saddles are equipped with a replaceable elastomer.
Structure of the Saddle The saddle allows by its design a movement of the pelvis in a horizontal plane. The performance of the so-called pelvic swing is thus ensured as in natural walking.
Active Movement Setting To achieve an even more effective, comfortable tilting of the saddle, the hardness of the active element can be adjusted on the active models.
Elastomer Configuration SQlab ERGOWAVE® active 2.1
SQlab ERGOWAVE® active 2.1 with inserted elastomer
SQlab ERGOWAVE® active 2.1 with elastomer removed
The extent of the tilting movement can be adjusted in the SQlab ERGOWAVE® active 2.1 by replacing the elastomer. Elastomers in various degrees of hardness to suit the rider's weight are available from specialist retailers or the online shop as required.
SQlab | SPORTS ERGONOMICS | ERGOWAVE® SADDLES | EDITION EN 2026-03 | PAGE 16
The elastomers are not screwed or glued but only clamped and can be pulled out backwards by hand. To facilitate changing the elastomers they can be moistened.
Technical Data
Note Special models are not listed separately. The information can be found under the corresponding basic model.
Rail material
Rail diameter
Weight saddle (g)
Max. tightening torque
6 1/2 ERGOWAVE®
2901 - 2906
CrMo
Ø 7 mm
> 258
18 Nm
611 ERGOWAVE®
57230-2028
S-Tube
Ø 7 mm
> 205
18 Nm
611 ERGOWAVE® Carbon
57230-2027
Carbon
Ø 7 x 9,6 mm
> 162
18 Nm
611 ERGOWAVE® active
1894 - 1897
S-Tube
Ø 7 mm
> 238
18 Nm
611 ERGOWAVE® active Carbon
1898 - 1901
Carbon
Ø 7 x 9,6 mm
> 199
18 Nm
611 ERGOWAVE® active 2.1
57230-2024
S-Tube
Ø 7 mm
> 237
18 Nm
611 ERGOWAVE® active 2.1 Carbon
57230-2073
Carbon
Ø 7 x 9 mm
> 187
18 Nm
611 ERGOWAVE® CroMo
57230-2029
CrMo
Ø 7 mm
> 244
18 Nm
611 Infinergy® ERGOWAVE® active 2.1 ClipOn
57250-2096
S-Tube
Ø 7 mm
> 299
18 Nm
612 ERGOWAVE®
1866 - 1869
S-Tube
Ø 7 mm
> 196
18 Nm
612 ERGOWAVE® Carbon
57230-2035
Carbon
Ø 7 x 9,6 mm
> 150
18 Nm
612 ERGOWAVE® active 2.1
57230-2032
S-Tube
Ø 7 mm
> 224
18 Nm
612 ERGOWAVE® active 2.1 Carbon
57230-2075
Carbon
Ø 7 x 9 mm
> 187
18 Nm
612 ERGOWAVE® active 2.2
57260-2032
S-Tube
Ø 7 mm
> 245
18 Nm
612 ERGOWAVE® R
57230-2034
S-Tube
Ø 7 mm
> 165
18 Nm
612 ERGOWAVE® R Carbon
57230-2033
Carbon
Ø 7 x 9,6 mm
> 125
18 Nm
612R ERGOWAVE® Carbon 2.0
57260-2033
Carbon
Ø 7 x 9 mm
> 135
18 Nm
613 ERGOWAVE® R
57230-2038
S-Tube
Ø 7 mm
> 230
18 Nm
613 ERGOWAVE® R Carbon
57230-2037
Carbon
Ø 7 x 9,6 mm
> 185
18 Nm
614 ERGOWAVE® active 2.1
57230-2022
S-Tube
Ø 7 mm
> 215
18 Nm
614 ERGOWAVE® active 2.1 Carbon
57230-2077
Carbon
Ø 7 x 9 mm
> 192
18 Nm
6OX Dirt
57250-2058
CrMo
Ø 7 mm
> 275
18 Nm
6OX Trial
57230-2023
-
Ø 7 mm
> 190
18 Nm
6OX ERGOWAVE® active 2.1
2447/2448/2449/2450
S-Tube
Ø 7 mm
> 260
18 Nm
6OX ERGOWAVE® active 2.2
57250-2020
CrMo
Ø 7 mm
> 261
18 Nm
6OX Infinergy® ERGOWAVE® active 2.1
57230-2021
S-Tube
Ø 7 mm
> 260
18 Nm
SQlab | SPORTS ERGONOMICS | ERGOWAVE® SADDELS | EDITION EN 2026-03 | PAGE 17
Art.-nr.
Designation
Inspection, maintenance Regularly check the surface of the saddle and the saddle stays for possible damage at least twice a year, in each case after no more than 2000 km and especially after falls or other situations involving unusually high forces. Damage may be difficult to detect. Cracking and creaking noises as well as discoloration, cracks and waves in the surface of the saddle stays may indicate damage due to overloading.
Warning Riding with a damaged saddle Risk of falling due to sudden and unmediated breakage of the saddle frame during use. • If in doubt, do not continue riding under any circumstances and ask your SQlab dealer immediately.
Maintenance Clean the saddle regularly with water and soft cloth. For heavier soiling, a commercially available rinsing or cleaning agent and warm water can also be used.
Caution Incorrect cleaning Damage to the saddle, saddle pan or struts • Do not use a high-pressure cleaner. • Avoid solvent-containing or aggressive cleaning agents such as acetone, nitro (thinner), cleaning gasoline or trichloroethylene. Noises such as creaking, cracking and squeaking are undesirable. The cause is usually difficult to find. The most common source on the saddle is the saddle clamp.
Note Make absolutely sure that the clamping surfaces of the seat post and the clamping area of the saddle stays are free of dirt. But also, the connection of seat post and frame to the bottom bracket often makes noise. The connection of the struts to the saddle can also be the cause of noise. Usually, the rear connection of the seat stays causes noise.
Note SQlab | SPORTS ERGONOMICS | ERGOWAVE® SADDLES | EDITION EN 2026-03 | PAGE 18
A little spray or penetrating oil in the space between the saddle rails and the saddle shell can help. The oiling must initially be repeated about every 2-3 trips. After that, no more noises should occur even without regular lubrication.
Note To find out the actual source of the noise, it is advisable to first oil either the front or the rear connection between the saddle strut and the saddle shell.
Liability for Material Defects and Warranty Within the EU, the statutory liability for material defects applies to all sales contracts between private individuals and commercial sellers. From the date of purchase, buyers have 2 years warranty rights. In the event of a defect occurring or a warranty request, the SQlab partner from whom you purchased the product is your contact.
Note This regulation is only valid in European countries. Ask your SQlab dealer about any deviating regulations in your country. The following specialist dealer warranty is in addition to the statutory liability for material defects of your contractual partner and does not affect it. In addition to the statutory liability for material defects, SQlab GmbH extends the manufacturer's warranty from 24 to 36 months for products purchased from specialist dealers in Germany. In the event of a defect occurring or a warranty inquiry, your SQlab specialist dealer is the contact. The following end customer warranty is in addition to the statutory liability for material defects of your contract partner and does not affect it.
For irreparable damage to your SQlab product caused by a fall, SQlab GmbH offers you a discount of 50% of the purchase price when you buy a new SQlab replacement product within 36 months of the purchase date. If you want to take advantage of the Crash Replacement, send us your defective product to the following address: SQlab GmbH Crash Replacement Keltenring 9 D-82041 Oberhaching The originally purchased product automatically becomes the property of SQlab GmbH. SQlab will contact you after thorough examination regarding a suitable replacement product. Claims from the end customer warranty exist only if: • The SQlab product has been registered in the SQlab Crash Replacement Program (can be found on our website www.sq-lab.com in the service area under Crash Replacement). • The purchase can be proven by receipt. • No modifications have been made to the product. • The intended use has been observed. • The defect of the saddle is not due to improper assembly or lack of maintenance. • Excluded are damages due to wear and tear • The supplementary end customer warranty is only valid in Germany. Further claims of the end customer against SQlab GmbH from this warranty do not exist. In the event of a defect occurring or a warranty inquiry, SQlab GmbH is the contact person.
Wear and Storage Bicycles and their components are subject to function-related, mostly use-dependent wear, such as abrasion on tires, grips and brake pads. Environment-related wear occurs when stored under aggressive environmental conditions, such as sunlight and the influence of rain, wind and sand. Wear and tear is not covered by the warranty.
Caution Incorrect storage of the SQlab saddle when mounted or remounted Premature wear due to sunlight, temperature or humidity • Avoid direct sunlight on the saddle. • Store the saddle at temperatures between -10°C and 40°C and humidity below 60%.
Boards & More GmbH, Rabach 1, 4591 Molln, Austria
Foreign Distributors, Dealers and Addresses A list of our national and international distributors and specialist dealers can be found on our website: http://www.sq-lab.com
SQlab | SPORTS ERGONOMICS | ERGOWAVE® SADDELS | EDITION EN 2026-03 | PAGE 19
Manufacturer and Distribution
SQlab | SPORTS ERGONOMICS | ERGOWAVE® SADDLES | EDITION EN 2026-03 | PAGE 20
SQlab Boards & More GmbH www.sq-lab.com
Rabach 1 4591 Molln Austria
Phone Fax E-Mail
+49 (0)89 - 666 10 46-0 +49 (0)89 - 666 10 46-18 info@sq-lab.com
MODE D‘EMPLOI SELLES ERGOWAVE®
Remarques sur le mode d'emploi Veuillez prêter une attention particulière aux remarques qui sont mises en évidence ci-dessous. Les conséquences possibles décrites ne sont pas précisées pour chaque remarque!
Remarque Indique une situation potentiellement dangereuse. Si elle n'est pas évitée, la selle ou d'autres pièces peuvent être endommagées.
Attention Indique un danger potentiel. S'il n'est pas évité, il peut entraîner des blessures légères ou mineures.
Avertissement Indique un danger potentiel. S'il n'est pas évité, il peut entraîner la mort ou des blessures très graves.
Danger Désigne un danger imminent. S'il n'est pas évité, il peut entraîner la mort ou des blessures très graves.
SQlab | SPORTS ERGONOMICS | SELLES ERGOWAVE® | ÉDITION FR 2026-03 | PAGE 2
Table des matières Nom du produit .................................................................................................................................... 4 Préface .................................................................................................................................................. 4 Illustration ............................................................................................................................................. 5 Utilisation conforme ............................................................................................................................. 6 Compatibilité de montage et sécurité de fonctionnement ................................................................. 8 Montage .............................................................................................................................................. 12 Hauteur de la selle .............................................................................................................................. 13 Inclinaison de la selle .......................................................................................................................... 13 Positionnement en aval/horizontal de la selle ................................................................................... 13 Couples de serrage ............................................................................................................................. 14 eBike Ready......................................................................................................................................... 15 La technologie de la selle SQlab active (selon le modèle) ................................................................. 15 Réglage du mouvement Active ........................................................................................................... 16 Données techniques ........................................................................................................................... 17 Inspection, maintenance .................................................................................................................... 18
Responsabilité pour vices cachés et garantie ..................................................................................... 18 Usure et stockage ............................................................................................................................... 19 Fabricants et distributeurs.................................................................................................................. 19 Partenaires de distribution, revendeurs spécialisés et adresses à l'étranger.................................... 19
SQlab | SPORTS ERGONOMICS | SELLES ERGOWAVE® | ÉDITION FR 2026-03 | PAGE 3
Soins .................................................................................................................................................... 18
Informations pour l'utilisateur Selle SQlab ERGOWAVE® Nom du produit 6OX Infinergy® ERGOWAVE® active 2.1 (ClipOn)
611 ERGOWAVE® (Carbon)
612 ERGOWAVE® Carbon
613 ERGOWAVE® R (Carbon)
6OX ERGOWAVE® active 2.1
611 ERGOWAVE® CroMo
612 ERGOWAVE® active 2.1 (Carbon)
614 ERGOWAVE® active 2.1 (Carbon)
6OX ERGOWAVE® active 2.2 6OX Trial 6OX Dirt
611 ERGOWAVE® active (Carbon) 611 ERGOWAVE® active 2.1 (Carbon) 611 Infinergy® ERGOWAVE® active 2.1 ClipOn
612 ERGOWAVE® active 2.2 612 ERGOWAVE® R (Carbon) 612R ERGOWAVE® 2.0 Carbon
6 1/2 ERGOWAVE®
Préface Nous vous félicitons pour votre nouvelle selle SQlab ERGOWAVE®. Dans la suite de ce mode d'emploi, toutes les selles listées sous "Désignation du produit" sont regroupées sous l'appellation "selles ERGOWAVE®". La nouvelle forme de selle ERGOWAVE® a été développée pour une position assise sportive sur le VTT, le gravel bike, le vélo de course et le vélo de triathlon/contre-la-montre. Elle a obtenu les meilleurs résultats lors de tous les tests effectués pendant la phase de développement. L'arrière surélevé avec une légère marche arrondie, suivie d'une forme ondulée qui se transforme en une deuxième petite marche, donne au bassin un grand soutien vers l'arrière et répartit la pression de manière optimale jusque dans les structures profondes du corps. Le nez de la selle, toujours plus bas, combiné au creux au milieu, crée plus d'espace et de liberté pour la zone du périnée. Nous avons développé ces selles avec les plus hautes exigences, surtout en ce qui concerne les propriétés ergonomiques, mais aussi l'aspect et la durabilité nécessaire pour le domaine d'utilisation correspondant. Les informations contenues dans cette notice d'utilisation concernant le domaine d'application, la sécurité, la compatibilité de montage et l'utilisation sont destinées aussi bien aux personnes peu compétentes qu'aux experts en cyclisme de longue date. Les chapitres "Utilisation conforme" et "Montage", en particulier, contiennent des informations spécifiques au produit qui peuvent différer de celles de produits similaires. Cette information utilisateur ne remplace pas celle de votre vélo ni celle de la tige de selle, elle ne fait que les compléter. L'ensemble des informations d'utilisation doit être lu attentivement et respecté avant le montage et l'utilisation. SQlab | SPORTS ERGONOMICS | SELLES ERGOWAVE® | ÉDITION FR 2026-03 | PAGE 4
Conservez-la soigneusement pour une information ultérieure ou pour des travaux d'entretien ou des commandes de pièces de rechange et transmettez-la en cas d'utilisation par un tiers ou de vente.
Remarque Cette information d'utilisation ne remplace pas le mécanicien deux-roues qualifié, son expérience et sa formation. Si vous avez des doutes avant ou pendant le montage, si vous n'avez pas les outils ou les compétences manuelles nécessaires, n'hésitez pas à demander de l'aide à votre revendeur SQlab.
Illustration
6OX ERGOWAVE® active 2.1
6OX ERGOWAVE® active 2.2

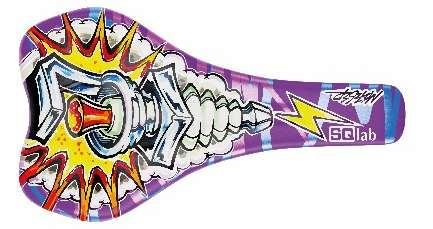

6OX Trial

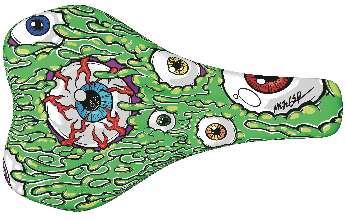

6OX Dirt
6 1/2 ERGOWAVE®
611 ERGOWAVE® (Carbon)
611 ERGOWAVE® CroMo
611 ERGOWAVE® active (Carbon)
611 ERGOWAVE® active 2.1
611 ERGOWAVE® active 2.1 Carbon
611 Infinergy® ERGOWAVE® active 2.1 ClipOn
612 ERGOWAVE® (Carbon)
612 ERGOWAVE® active 2.1
612 ERGOWAVE® active 2.1 Carbon
612 ERGOWAVE® active 2.2
612 ERGOWAVE® R (Carbon)
612R ERGOWAVE® Carbon 2.0
613 ERGOWAVE® R (Carbon)
614 ERGOWAVE® active 2.1
614 ERGOWAVE® active 2.1 Carbon
SQlab | SPORTS ERGONOMICS | SELLES ERGOWAVE® | ÉDITION FR 2026-03 | PAGE 5
6OX Infinergy® ERGOWAVE® active 2.1 (ClipOn)
Utilisation conforme Les différents modèles de la série SQlab ERGOWAVE® ont été développés, selon le modèle, pour les différents domaines d'utilisation EPerformance & Gravity, MTB Tech & Trail, Gravel, Road & MTB Race et Triathlon et ont été testés en conséquence lors de nombreux tests. La surcharge et l'endommagement de la selle sont influencés par la nature du sol emprunté, les compétences de conduite, le style de conduite, le poids du cycliste ou le poids total du système et d'autres événements particuliers, tels que les erreurs de conduite, les chutes et les accidents. Pour la description de l'utilisation conforme, nous nous basons sur les catégorisations internationales ASTM F2043- 13/ DIN EN 17406, qui décrivent le plus précisément possible les différents domaines d'utilisation.
Remarque Les modèles spéciaux ne sont pas répertoriés séparément. Les informations se trouvent sous le modèle de base correspondant.
SQlab | SPORTS ERGONOMICS | SELLES ERGOWAVE® | ÉDITION FR 2026-03 | PAGE 6
Nom du modèle
Poids maximal du conducteur
Catégorie d'utilisation selon ASTM F2043-13
Catégorie d'utilisation selon DIN EN 17406
eBike Ready Distinction
6 1/2 ERGOWAVE®
80 kg
Catégorie 3
Catégorie 3
Oui
611 ERGOWAVE®
90 kg
Catégorie 4
Catégorie 4
Non
611 ERGOWAVE® Carbon
90 kg
Catégorie 4
Catégorie 4
Non
611 ERGOWAVE® active
100 kg
Catégorie 4
Catégorie 4
Oui
611 ERGOWAVE® active Carbon
90 kg
Catégorie 4
Catégorie 4
Oui
611 ERGOWAVE® active 2.1
100 kg
Catégorie 4
Catégorie 4
Oui
611 ERGOWAVE® active 2.1 Carbon
90 kg
Catégorie 4
Catégorie 4
Oui
611 ERGOWAVE® CroMo
90 kg
Catégorie 4
Catégorie 4
Non
611 Infinergy® ERGOWAVE® active 2.1 ClipOn
100 kg
Catégorie 4
Catégorie 4
Oui
612 ERGOWAVE®
90 kg
Catégorie 4
Catégorie 4/6
Non
612 ERGOWAVE® Carbon
90 kg
Catégorie 4
Catégorie 4/6
Non
612 ERGOWAVE® active 2.1
100 kg
Catégorie 4
Catégorie 4/6
Oui
612 ERGOWAVE® active 2.1 Carbon
90 kg
Catégorie 4
Catégorie 4/6
Oui
612 ERGOWAVE® active 2.2
100 kg
Catégorie 4
Catégorie 4/6
Oui
612 ERGOWAVE® R
90 kg
Catégorie 1
Catégorie 1/6
Non
612 ERGOWAVE® R Carbon
90 kg
Catégorie 1
Catégorie 1/6
Non
612R ERGOWAVE® 2.0 Carbon
90 kg
Catégorie 1
Catégorie 1/6
Non
613 ERGOWAVE® R
90 kg
Catégorie 1
Catégorie 1/6
Non
613 ERGOWAVE® R Carbon
90 kg
Catégorie 1
Catégorie 1/6
Non
614 ERGOWAVE® active 2.1
100 kg
Catégorie 4
Catégorie 4
Oui
614 ERGOWAVE® active 2.1 Carbon
90 kg
Catégorie 4
Catégorie 4
Oui
6OX Dirt
100 kg
Catégorie 5
Catégorie 5
Non
6OX Trial
90 kg
Catégorie 5
Catégorie 5
Non
6OX ERGOWAVE® active 2.1
110 kg
Catégorie 5
Catégorie 5
Oui
Poids maximal du conducteur
Catégorie d'utilisation selon ASTM F2043-13
Catégorie d'utilisation selon DIN EN 17406
eBike Ready Distinction
6OX ERGOWAVE® active 2.2
110 kg
Catégorie 5
Catégorie 5
Oui
6OX Infinergy® ERGOWAVE® active 2.1
110 kg
Catégorie 5
Catégorie 5
Oui
Nom du modèle
Les selles SQlab 613 doivent être utilisées exclusivement sur des vélos dans les conditions de la catégorie 1 selon ASTM F2043-13/ DIN EN 17406, avec un poids maximal du système (cycliste + vélo + système d'hydratation, etc.) de 120 kg. Catégorie 1 selon la norme DIN EN 17406 Concerne les vélos et EPAC utilisés sur des surfaces normales et stabilisées, sur lesquelles les pneus doivent rester en contact avec le sol à une vitesse moyenne, en cas de drops occasionnels. Vitesse moyenne en km/h Hauteur maximale de drop/saut en cm Usage prévu Type de vélo
15 - 25 < 15 trajets domicile-travail et de loisirs vélos de ville & urbains
Catégorie 1 selon ASTM F2043-13 Les vélos/composants de cette catégorie sont exclusivement déplacés sur des routes et chemins goudronnés ou pavés, les roues étant en contact permanent avec le sol.
Les selles SQlab ERGOWAVE® sans système active et les selles SQlab ERGOWAVE® avec renforts en carbone doivent être utilisées exclusivement sur des vélos dans les conditions de la catégorie 4 selon ASTM F2043-13/ DIN EN 17406 ou une catégorie inférieure, avec un poids maximal du système (cycliste + vélo + bagages) de 120 kg. Catégorie 4 selon la norme DIN EN 17406 Concerne les vélos et EPAC auxquels s'appliquent les conditions 1, 2 et 3, et qui sont utilisés pour des descentes sur des chemins non goudronnés à des vitesses inférieures à 40 km/h. Les sauts doivent être inférieurs à 120 cm. Vitesse moyenne en km/h Hauteur maximale de drop/saut en cm Usage prévu Type de vélo Compétences de conduite recommandées
non pertinent < 120 conduite sportive & de compétition (exigence technique élevée) vélos de montagne et vélos de randonnée compétences techniques, pratique & bonne maîtrise du vélo
Les selles SQlab ERGOWAVE® active doivent être utilisées exclusivement sur des vélos dans les conditions de la catégorie 5 selon ASTM F204313/ DIN EN 17406 ou une catégorie inférieure, avec un poids maximal du système (cycliste + vélo + bagages) de 120 kg.
SQlab | SPORTS ERGONOMICS | SELLES ERGOWAVE® | ÉDITION FR 2026-03 | PAGE 7
Catégorie 4 selon ASTM F2043-13 Les vélos/composants de cette catégorie peuvent être utilisés en plus des conditions mentionnées dans les catégories 1, 2 et 3. conditions d'utilisation pour les descentes en terrain accidenté jusqu'à une vitesse maximale de 40 km/h. peuvent être utilisées. Les sauts et les drops peuvent ici se produire jusqu'à une hauteur maximale de 122 cm.
Remarque N'oubliez pas que la catégorie 5 est un sport extrême dangereux, dans lequel des charges élevées et imprévues peuvent survenir, même avec de très bonnes compétences de conduite et une bonne connaissance du parcours. Dans les cas extrêmes, cela entraîne une surcharge et une défaillance des composants du vélo et de ses composants, en particulier du guidon. Le domaine d'utilisation mentionné est très risqué. Attendez-vous à des chutes inévitables, à des blessures et à des paralysies, voire à la mort. Catégorie 5 selon la norme DIN EN 17406 Concerne les vélos et EPAC auxquels s'appliquent les conditions 1, 2, 3 et 4 et qui sont utilisés pour des sauts ou des descentes extrêmes sur des chemins de terre à des vitesses supérieures à 40 km/h ou pour une combinaison de ces conditions. Vitesse moyenne en km/h Hauteur maximale de drop/saut en cm Usage prévu Type de vélo Compétences de conduite recommandées
non pertinent > 120 sport extrême roues de descente, de dirt jump et de freeride compétences techniques extrêmes, pratique & maîtrise de la roue
Catégorie 5 selon ASTM F2043-13 Les vélos/composants de cette catégorie peuvent, en plus des conditions d'utilisation mentionnées dans les catégories 1, 2, 3 et 4, être utilisés pour des sauts et des descentes extrêmes sur des terrains accidentés à des vitesses à des vitesses supérieures à 40 km/h. Sur notre site Internet www.sq-lab.com, vous trouverez une liste de tous les domaines d'utilisation selon ASTM F2043 dans la zone de service sous Téléchargements.
Catégorie 6 selon DIN EN 17406 Concerne les bicyclettes et les EPAC auxquels s'applique la condition 1 et qui sont utilisés en compétition ou à d'autres occasions à des vitesses élevées supérieures à 50 km/h, par exemple dans les descentes et les sprints. Vitesse moyenne en km/h Hauteur maximale de drop/saut en cm Usage prévu Type de vélo Compétences de conduite recommandées
30 - 55 < 15 conduite sportive et de compétition nécessitant un effort important vélos de course, vélos de contre-la-montre et vélos de triathlon compétences techniques et pratique nécessaires
Avertissement SQlab | SPORTS ERGONOMICS | SELLES ERGOWAVE® | ÉDITION FR 2026-03 | PAGE 8
Dépassement de la limite de charge individuelle des composants Risque de chute par rupture des composants • Respectez le poids autorisé du système et du cycliste. • • •
N'utilisez votre selle que dans la catégorie d'utilisation prévue ou dans une catégorie inférieure (selon ASTM F2043-13/ DIN EN 17406). Procédez à une inspection exceptionnelle après des situations où une force particulièrement ou inopinément importante a été exercée, comme après une chute, une erreur de conduite ou un accident. En cas de doute, il convient de remplacer à titre prophylactique le composant éventuellement endommagé. Dans un tel cas, jouez la carte de la sécurité et demandez conseil à votre revendeur SQlab.
Remarque Pour protéger les tiers, un composant qui n'est pas immédiatement et manifestement défectueux doit être clairement marqué comme inutilisable.
Compatibilité de montage et sécurité de fonctionnement Les selles de la série SQlab ERGOWAVE® possèdent des tiges rondes généralement utilisées, d'un diamètre de 7 mm en alliage métallique. Elles peuvent être montées sur la plupart des tiges de selle courantes, avec quelques restrictions. Les selles de la série SQlab ERGOWAVE® portant la mention "carbone" sont équipées de tiges de renfort ovales en carbone de 7 mm de large et de 9,6 mm ou 9 mm de haut. Des dispositions particulières s'appliquent dans ce cas et sont mentionnées ci-dessous. Le modèle SQlab 6OX Trial Fabio Wibmer ne possède pas de tiges de selle, il est conçu pour l'utilisation d'une tige de selle Tripod et ne peut être utilisé qu'avec une telle tige. Le 6OX Trial Fabio Wibmer n'est donc PAS compatible avec les tiges de selle du commerce.
Le principe de fonctionnement, les forces de serrage et la qualité de fabrication, notamment des surfaces de contact et des bords de la tige de selle, peuvent compromettre la durabilité de la selle ou du cadre de la selle et éventuellement l'endommager. Ne montez donc jamais votre selle SQlab ERGOWAVE® sur des tiges de selle inadaptées, mais uniquement sur des tiges de selle qui répondent aux critères décrits ci-dessous:
Remarque Respectez toujours les conseils et les avertissements qui vous sont donnés dans les instructions de montage et d'utilisation de votre tige de selle.
✓ OK
Le serrage des entretoises doit avoir une longueur "A" (ou distance de support) d'au moins 32 mm. La longueur minimale "B" et "C" de chaque surface de serrage doit être d'au moins 7 mm.
✓ OK
La longueur "A" de la mâchoire supérieure doit être d'au moins 32 mm et être positionnée à l'intérieur de la mâchoire inférieure "B", qui peut être plus longue.
✓ OK
Même pour les tiges de selle équipées d'un mécanisme de serrage perpendiculaire au sens de la marche, la longueur de serrage "A" doit être d'au moins 32 mm.
Avertissement Serrage du bâti de la selle avec des mâchoires ou des surfaces de serrage opposées Risque de rupture du cadre de la selle en raison des contraintes de flexion •
Serrer les mâchoires ou les surfaces de serrage de manière à ce qu'elles soient orientées dans le même sens que le bâti de la selle.
Avertissement Montage de la selle SQlab au moyen d'un chariot de selle Risque de rupture en raison d'un serrage peu fiable de la selle • Utilisez des fixations de selle traditionnelles.
❌ PAS OK
SQlab | SPORTS ERGONOMICS | SELLES ERGOWAVE® | ÉDITION FR 2026-03 | PAGE 9
❌ PAS OK
Remarque Le 6OX Trial n'a pas de tige de selle, il ne peut donc pas être monté sur une tige de selle traditionnelle.
Support pour tige de selle Tripod
Les tiges de selle de votre selle SQlab ERGOWAVE® avec tiges en carbone ont un diamètre hautement ovale de 7 mm x 9,6 mm ou 9 mm. N'utilisez que des tiges de selle prévues pour des haubans hautement ovales de ce diamètre 7 mm x 9,6 mm ou 9 mm.
Avertissement Le collier de selle ne correspond pas à la forme des tiges de selle Risque d'accident dû à une rupture soudaine et immédiate de la tige de selle pendant l'utilisation. •
Ne montez votre selle SQlab M-D Line que sur une tige de selle prévue pour le montage de tiges de diamètre ou de section de 7 mm.
✓ OK
❌ PAS OK
SQlab | SPORTS ERGONOMICS | SELLES ERGOWAVE® | ÉDITION FR 2026-03 | PAGE 10
Avertissement Montage des haubans en carbone très ovales dans une tige de selle à serrage latéral Risque d'accident dû à une rupture soudaine et immédiate de la tige de selle pendant l'utilisation. •
Ne montez votre selle SQlab ERGOWAVE® que dans une fixation de selle prévue pour le montage de baleines de 7 mm de diamètre ou de section.
❌ PAS OK
✓ OK
Remarque Seules les barres portant la mention "Swiss Carbon" sont autorisées pour un serrage latéral avec des dimensions de 7 x 9 mm.
✓ OK (7 x 9mm)
L'atteinte à la sécurité du produit et un dommage consécutif à une rupture sont prévisibles. Dans un tel cas, le cadre de la selle pourrait se briser soudainement et brusquement pendant l'utilisation et provoquer un accident.
Avertissement Détérioration du bâti de la selle par le serrage avec ébavurage Risque d'accident dû à une rupture soudaine et immédiate du cadre de la selle pendant l'utilisation. • Ne montez votre selle SQlab ERGOWAVE® que sur des tiges de selle dont les mâchoires de serrage sont proprement ébavurées.
❌ PAS OK
✓ OK
Pour un montage correct de la tige de selle tripode sur le 6OX Trial, il faut absolument veiller à ce qu'elle soit d'abord accrochée dans les deux rainures à l'arrière de la selle. Ce n'est qu'ensuite que la tige de selle peut être vissée avec la vis correspondante dans le filetage de la coque de la selle.
SQlab | SPORTS ERGONOMICS | SELLES ERGOWAVE® | ÉDITION FR 2026-03 | PAGE 11
1
Raccord de bouteille intégré 613 R La fixation SQlab 613 R représente une possibilité de monter un ou deux portebidons usuels derrière la selle, comme c'est généralement le cas lors des courses contre la montre ou des moyennes et longues distances en triathlon. Montage Pour le montage de la fixation SQlab 613 R, vous avez besoin d'une clé Allen de 4 mm et d'une clé dynamométrique. Pour monter correctement la fixation de bidon sur le 613 R, suivez les étapes suivantes: 1. Introduisez la fourche plate (1), qui se trouve en haut au milieu de la connexion de la bouteille, dans la rainure prévue à cet effet de votre 613 R (2). 2. Vissez maintenant les deux vis fournies (M5 x 25) dans les deux filetages qui se trouvent derrière la fixation des rails à la coque de la selle (3). Veillez à ne pas dépasser un couple de serrage de 3 Nm! 3. Montez maintenant un porte-bouteille au centre. Vous pouvez également fixer deux porte-bouteilles aux points de montage orientés vers l'extérieur (4).
2
3
Le porte-bouteille et les vis pour le montage du porte-bouteille ne sont pas inclus dans la livraison!
Avertissement Mauvais montage du raccord de bouteille L'attache de la bouteille se casse. •
Introduisez la fourche plate (1), qui se trouve en haut au milieu de l'attache de la bouteille, dans la rainure prévue pour cette fourche.
Attention Coups violents ou utilisation permanente sur des pavés L'attache de la bouteille peut glisser hors du guide. • Roulez si possible sur un revêtement routier plat.
SQlab | SPORTS ERGONOMICS | SELLES ERGOWAVE® | ÉDITION FR 2026-03 | PAGE 12
4
Montage
Avertissement Composants mal montés Des composants mal montés peuvent entraîner une chute • Vous devez avoir lu et compris les instructions et les remarques avant de commencer le montage. •
Si vous avez des questions sur le montage de ces composants, adressez-vous à votre revendeur SQlab ou faites monter la selle par un mécanicien vélo expérimenté.
Remarque Pour l'équipement d'un eMTB, d'un eBike ou d'un Pedelec, il convient de respecter les normes, règles et prescriptions spécifiques au pays. •
En Allemagne, le "Leitfaden für Pedelec-Umbauten", publié par Zweirad-Industrie-Verband e.V. (http://www.ziv-zweirad.de) en collaboration avec Verbund Service und Fahrrad g.e.V. (www.vsf.de) et Zedler-Institut für Fahrradtechnik und -Sicherheit GmbH (www.zedler.de), est applicable.
•
Les selles SQlab ne sont pas autorisées de manière générale pour les vélos à pédales rapides (vélos à pédales S, jusqu'à 45 km/h). Veuillez tenir compte des directives spécifiques à chaque pays. En Allemagne, il faut particulièrement tenir compte du "Guide pour le remplacement des composants des vélos électriques/pédalos rapides avec une assistance au pédalage jusqu'à 45 km/h".
Hauteur de la selle Vous trouverez des informations sur le réglage correct de la hauteur de la selle dans le manuel de votre vélo et dans de nombreux livres et guides sur l'ergonomie du vélo. Votre revendeur SQlab se fera certainement un plaisir de vous aider. Grâce au concept de selles à échelons de SQlab, les selles SQlab sont généralement un peu plus hautes que les autres selles. C'est pourquoi, après le remplacement de la selle, il est nécessaire de vérifier et éventuellement de corriger le réglage de la hauteur de la selle.
Inclinaison de la selle Le nez de la selle doit être à l'horizontale. Si vous avez malgré tout l'impression de glisser vers l'avant, vous pouvez incliner légèrement le nez de la selle vers le haut.
Inclinaison recommandée
Support pour les os du siège Inclinaison recommandée
SQlab 613 ERGOWAVE® R
Support pour les os du siège Inclinaison recommandée
Positionnement en aval/horizontal de la selle Montez d'abord la selle au milieu de la zone de serrage. En partant de la position centrale, variez selon vos besoins vers l'avant et l'arrière dans la plage de réglage. Vous trouverez des informations sur le réglage correct de la position de la selle dans le manuel. de votre vélo et dans un grand nombre de livres et de guides sur le thème de l'ergonomie du vélo. Votre revendeur SQlab se fera certainement un plaisir de vous aider.
Remarque Les selles SQlab ont tendance à être poussées un peu plus vers l'avant que votre selle actuelle.
SQlab | SPORTS ERGONOMICS | SELLES ERGOWAVE® | ÉDITION FR 2026-03 | PAGE 13
SQlab 6OX ERGOWAVE® active 2.1
SQlab 611/612/614 ERGOWAVE®
Support pour les os du siège
Avertissement Serrage en dehors de la plage indiquée Risque d'accident dû à une rupture soudaine et immédiate du cadre de la selle pendant l'utilisation. • •
Ne bloquez votre selle SQlab que dans les limites de l'échelle indiquée sur les tiges de selle. Dans le cas d'une mâchoire inférieure plus longue, assurez-vous que le cadre de la selle ne soit pas déformé lors du serrage.
La SQlab 613 ERGOWAVE® R est une selle spécialement conçue pour la course contre la montre et le triathlon. Outre le développement selon des critères ergonomiques, nous avons également tenu compte des règles strictes de l'UCI. C'est pourquoi la selle répond à toutes les dimensions imposées par l'UCI.
Remarque Lors du montage, il faut veiller à ce que la selle soit montée horizontalement. Pour un montage conforme aux normes UCI, la pointe de la selle doit se trouver au moins 5 cm derrière le pédalier.
Couples de serrage Le couple de serrage des vis de serrage de la tige de selle dépend du modèle de tige de selle. Toutefois, n'utilisez pas de tige de selle dont le couple de serrage des vis de fixation des tiges de selle est supérieur à 18 Nm selon le fabricant.
Avertissement Couple de serrage en dehors de la plage indiquée Risque de chute en raison d'une rupture soudaine et immédiate de la tige de selle due à des déformations ou à des rétrécissements. • Respecter le couple de serrage indiqué pour le dispositif de serrage de la selle dans le mode d'emploi accompagnant la tige de selle. •
Ne dépassez en aucun cas le couple de serrage maximal de 18 Nm. En cas de conflit avec les indications de couple de serrage, veuillez-vous adresser à votre revendeur spécialisé.
❌ PAS OK SQlab | SPORTS ERGONOMICS | SELLES ERGOWAVE® | ÉDITION FR 2026-03 | PAGE 14
Avertissement Conduite avec une ou plusieurs vis desserrées sur la tige de selle Les tiges de selle peuvent être endommagées au point que la selle ne peut plus être utilisée en toute sécurité. • • •
Contrôlez le couple de serrage des vis de serrage des tiges de selle après 20-50 km, puis au moins tous les 3 mois, et resserrez-les si nécessaire. Lorsque vous vérifiez le couple de serrage, veillez également à ne pas dépasser le couple de serrage maximal. Ne roulez jamais avec une selle desserrée.
Remarque Lorsque vous vérifiez le couple de serrage, veillez également à ne pas dépasser le couple de serrage maximal.
eBike Ready Les produits SQlab portant la mention eBike Ready sont, du point de vue de la fonction, de l'ergonomie et de la résistance au fonctionnement (conformément aux normes DIN EN ISO 4210 et DIN EN ISO 15194), adaptés à une utilisation sur des vélos à assistance électrique dans leur catégorie respective ASTM F2043-13/ DIN EN 17406.
Remarque La distinction SQlab eBike Ready se rapporte exclusivement à l'utilisation sur des vélos à assistance au pédalage jusqu'à 25 km/h. Le label eBike Ready figure sur l'emballage, le mode d'emploi et la page produit de votre produit SQlab.
Remplacement des selles SQlab ERGOWAVE® sur Pedelec25 Les vélos électriques et les pedelecs portant le marquage CE et disposant d'une assistance au pédalage jusqu'à 25 km/h relèvent de la directive relative aux machines. Par conséquent, les composants de ces vélos ne peuvent pas être remplacés ou modifiés sans autre. Afin de clarifier la situation, les associations Zweirad-Industrie-Verband (ZIV) et Verbund Service und Fahrrad (VSF) ont publié, en collaboration avec le ZedlerInstitut et le Bundesinnungsverband Fahrrad (BIV), un guide commun sur le remplacement de composants sur les vélos électriques / pedelecs 25. Ce guide définit clairement ce que les revendeurs et les ateliers de réparation de vélos peuvent modifier sur ces véhicules et pour quels composants ils doivent demander l'autorisation du fabricant du véhicule ou du fournisseur du système, et peut donc être considéré comme une recommandation d'action. Le remplacement des selles SQlab ERGOWAVE® portant la mention eBike Ready est possible sur la base de la recommandation d'action "Guide pour le remplacement de composants sur les E-Bikes/Pedelecs marqués CE avec une assistance au pédalage jusqu'à 25 km/h" des associations Zweirad-Industrie-Verband (ZIV) et Verbund Service und Fahrrad (VSF) en collaboration avec le Zedler-Institut et le Bundesinnungsverband Fahrrad (BIV), si le décalage vers l'arrière par rapport à la zone d'utilisation de série/originale n'est pas supérieur à 20 mm. Dans ce cas, une modification de la répartition de la charge en dehors de la plage de réglage prévue peut entraîner des caractéristiques de direction critiques. La longueur des haubans sur le cadre de la selle et la forme de la selle jouent également un rôle. Sur notre site Internet www.sq-lab.com/service/downloads/, vous trouverez un document intitulé eBike Ready dans la rubrique Service, sous Téléchargements. Vous y trouverez des informations détaillées sur le remplacement de composants sur les Pedelec25, ainsi que le guide pour le remplacement de composants des associations Zweirad-Industrie-Verband (ZIV), Verbund Service und Fahrrad (VSF), l'institut Zedler et la Bundesinnungsverband Fahrrad (BIV).
Remplacement des selles SQlab ERGOWAVE® sur Pedelec45
Sur notre site Internet www.sq-lab.com/service/downloads/, vous trouverez un document intitulé eBike Ready dans la rubrique Service, sous Téléchargements. Vous y trouverez des informations détaillées sur le remplacement de composants sur les Pedelec45, ainsi que le guide pour le remplacement de composants des associations Zweirad-Industrie-Verband (ZIV), Verbund Service und Fahrrad (VSF), le Zedler-Institut et le Bundesinnungsverband Fahrrad (BIV).
La technologie de la selle SQlab active (selon le modèle) Les selles SQlab ERGOWAVE® active sont équipées d'un élastomère remplaçable.
Structure de la selle Grâce à sa construction, la selle permet un mouvement du bassin dans le plan horizontal. La réalisation de ce que l'on appelle la bascule du bassin est ainsi garantie - comme lors de la marche naturelle.
SQlab | SPORTS ERGONOMICS | SELLES ERGOWAVE® | ÉDITION FR 2026-03 | PAGE 15
Le remplacement des composants des selles SQlab ERGOWAVE® avec la mention eBike Ready sur les Pedelecs rapides, appelés S-Pedelec, qui sont classés comme véhicules à moteur et soumis à la directive européenne 2002/24/E6 ou au règlement européen no. 168/2013 est possible avec restriction sur la base du guide "Remplacement de composants sur les S-Pedelecs - vélos électriques rapides / vélos à assistance au pédalage jusqu'à 45 km/h" de l'association fédérale des mécaniciens allemands de deux roues (BIV), du TÜV Rheinland, de velotech.de, du Verbund Service und Fahrrad (VSF), du Zedler-Institut ainsi que du Zweirad-Industrie-Verband (ZIV), si le décalage vers l'arrière par rapport à la zone d'utilisation de série / d'origine n'est pas supérieur à 20 mm. Dans ce cas, une modification de la répartition de la charge en dehors de la plage de réglage prévue peut entraîner des caractéristiques de direction critiques. La longueur des haubans sur le cadre de la selle et la forme de la selle jouent également un rôle.
Réglage du mouvement Active Pour obtenir un basculement de la selle encore plus efficace et confortable, il est possible de régler la dureté de l'élément active sur les modèles active en remplaçant l'élastomère.
Configuration de l'élastomère SQlab ERGOWAVE® active 2.1
SQlab ERGOWAVE® active 2.1 avec élastomère inséré
SQlab ERGOWAVE® active 2.1 avec élastomère prélevé
L'ampleur du mouvement de bascule peut être réglée sur la SQlab 610 ERGOLUX® active en remplaçant l'élastomère. Des élastomères de différents degrés de dureté, adaptés au poids du cycliste, sont disponibles auprès des revendeurs spécialisés ou dans la boutique en ligne.
Les élastomères ne sont pas vissés ou collés, mais seulement serrés et peuvent être retirés à la main vers l'arrière. Pour faciliter le changement des élastomères, il est possible de les humidifier.
SQlab | SPORTS ERGONOMICS | SELLES ERGOWAVE® | ÉDITION FR 2026-03 | PAGE 16
Données techniques
Remarque Les modèles spéciaux ne sont pas répertoriés séparément. Les informations se trouvent sous le modèle de base correspondant.
Numéro d‘article
Matériau des entretoises
Tiges de selle diamètre
Poids de la selle (g)
Max. costumes couple de serrage
6 1/2 ERGOWAVE®
2901 - 2906
CrMo
Ø 7 mm
> 258
18 Nm
611 ERGOWAVE®
57230-2028
S-Tube
Ø 7 mm
> 205
18 Nm
611 ERGOWAVE® Carbon
57230-2027
Carbon
Ø 7 x 9,6 mm
> 162
18 Nm
611 ERGOWAVE® active
1894 - 1897
S-Tube
Ø 7 mm
> 238
18 Nm
611 ERGOWAVE® active Carbon
1898 - 1901
Carbon
Ø 7 x 9,6 mm
> 199
18 Nm
611 ERGOWAVE® active 2.1
57230-2024
S-Tube
Ø 7 mm
> 237
18 Nm
611 ERGOWAVE® active 2.1 Carbon
57230-2073
Carbon
Ø 7 x 9 mm
> 187
18 Nm
611 ERGOWAVE® CroMo
57230-2029
CrMo
Ø 7 mm
> 244
18 Nm
611 Infinergy® ERGOWAVE® active 2.1 ClipOn
57250-2096
S-Tube
Ø 7 mm
> 299
18 Nm
612 ERGOWAVE®
1866 - 1869
S-Tube
Ø 7 mm
> 196
18 Nm
612 ERGOWAVE® Carbon
57230-2035
Carbon
Ø 7 x 9,6 mm
> 150
18 Nm
612 ERGOWAVE® active 2.1
57230-2032
S-Tube
Ø 7 mm
> 224
18 Nm
612 ERGOWAVE® active 2.1 Carbon
57230-2075
Carbon
Ø 7 x 9 mm
> 187
18 Nm
612 ERGOWAVE® active 2.2
57260-2032
S-Tube
Ø 7 mm
> 245
18 Nm
612 ERGOWAVE® R
57230-2034
S-Tube
Ø 7 mm
> 165
18 Nm
612 ERGOWAVE® R Carbon
57230-2033
Carbon
Ø 7 x 9,6 mm
> 125
18 Nm
612R ERGOWAVE® Carbon 2.0
57260-2033
Carbon
Ø 7 x 9 mm
> 135
18 Nm
613 ERGOWAVE® R
57230-2038
S-Tube
Ø 7 mm
> 230
18 Nm
613 ERGOWAVE® R Carbon
57230-2037
Carbon
Ø 7 x 9,6 mm
> 185
18 Nm
614 ERGOWAVE® active 2.1
57230-2022
S-Tube
Ø 7 mm
> 215
18 Nm
614 ERGOWAVE® active 2.1 Carbon
57230-2077
Carbon
Ø 7 x 9 mm
> 192
18 Nm
6OX Dirt
57250-2058
CrMo
Ø 7 mm
> 275
18 Nm
6OX Trial
57230-2023
-
Ø 7 mm
> 190
18 Nm
6OX ERGOWAVE® active 2.1
2447/2448/2449/2450
S-Tube
Ø 7 mm
> 260
18 Nm
6OX ERGOWAVE® active 2.2
57250-2020
CrMo
Ø 7 mm
> 261
18 Nm
6OX Infinergy® ERGOWAVE® active 2.1
57230-2021
S-Tube
Ø 7 mm
> 260
18 Nm
SQlab | SPORTS ERGONOMICS | SELLES ERGOWAVE® | ÉDITION FR 2026-03 | PAGE 17
Nom du modèle
Inspection, maintenance Contrôlez régulièrement, au moins deux fois par an, au plus tard tous les 2000 km et en particulier après une chute ou toute autre situation impliquant une force inhabituellement élevée, la surface de la selle et des tiges de selle afin de déceler d'éventuels dommages. Les dommages peuvent être difficiles à détecter. Des bruits de craquement et de froissement ainsi que des décolorations, des fissures et des ondulations à la surface des tiges de selle peuvent indiquer des dommages dus à une surcharge.
Avertissement Conduite avec une selle endommagée Risque de chute en raison d'une rupture soudaine et immédiate de l'armature de la selle pendant l'utilisation. • En cas de doute, ne continuez en aucun cas à rouler et demandez immédiatement conseil à votre revendeur SQlab.
Soins Nettoyez régulièrement la selle avec de l'eau et un chiffon doux. En cas de salissures plus importantes, il est également possible d'utiliser un produit de rinçage ou de nettoyage disponible dans le commerce et de l'eau chaude.
Attention Nettoyage incorrect Endommagement de la selle, de la coque de la selle ou des haubans. • N'utilisez pas de nettoyeur haute pression. •
Évitez les produits de nettoyage contenant des solvants ou agressifs tels que l'acétone, le nitro (diluant), l'essence de nettoyage ou le trichloréthylène.
Les bruits tels que les grincements, les craquements et les grincements sont indésirables. Il est généralement difficile d'en trouver la cause. La source la plus fréquente au niveau de la selle est le serrage de la selle.
Remarque Veillez impérativement à ce que les surfaces de serrage de la tige de selle et la zone de serrage des tiges de selle soient exemptes de salissures. Mais la connexion entre la tige de selle et le cadre jusqu'au palier de pédalier fait aussi souvent du bruit. Le raccordement des haubans à la selle peut également être à l'origine de bruits. La plupart du temps, c'est la fixation arrière des tiges de selle qui provoque les bruits.
Remarque SQlab | SPORTS ERGONOMICS | SELLES ERGOWAVE® | ÉDITION FR 2026-03 | PAGE 18
Un peu d'huile en spray ou d'huile pénétrante dans l'espace entre les haubans et la coque de la selle permet de remédier à ce problème. L'application d'huile doit être répétée tous les 2 ou 3 trajets. Ensuite, même sans lubrification régulière, il ne devrait plus y avoir de bruits.
Remarque Pour trouver la source réelle du bruit, il est conseillé de commencer par huiler soit le raccord avant, soit le raccord arrière entre la tige de selle et la coque de la selle.
Responsabilité pour vices cachés et garantie Au sein de l'UE, la garantie légale des vices cachés s'applique à tous les contrats de vente entre particuliers et vendeurs professionnels. Les acheteurs ont des droits de garantie pendant 2 ans à compter de la date d'achat. En cas d'apparition d'un défaut ou d'une demande de garantie, le partenaire SQlab chez qui vous avez acheté le produit est votre interlocuteur.
Remarque Cette réglementation n'est valable que dans les pays européens. Renseignez-vous auprès de votre revendeur SQlab sur les réglementations éventuellement différentes dans votre pays. La garantie suivante du commerce spécialisé s'ajoute à la responsabilité légale pour vices matériels de votre partenaire contractuel et ne l'affecte pas.
En plus de la responsabilité légale pour vices matériels, SQlab GmbH prolonge la garantie du fabricant de 24 à 36 mois pour les produits achetés dans le commerce spécialisé en Allemagne. En cas d'apparition d'un défaut ou d'une demande de garantie, votre revendeur SQlab est votre interlocuteur. La garantie client final suivante s'ajoute à la responsabilité légale pour vices matériels de votre partenaire contractuel et ne l'affecte pas. En cas de dommages irréparables causés à votre produit SQlab suite à une chute, la société SQlab GmbH vous offre, jusqu'à 36 mois après la date d'achat, une remise de 50 % sur le prix d'achat d'un nouveau produit SQlab de remplacement. Si vous souhaitez bénéficier du Crash Replacement, veuillez nous envoyer votre produit défectueux à l'adresse suivante: SQlab GmbH Crash Replacement Keltenring 9 D-82041 Oberhaching Le produit acheté à l'origine devient alors automatiquement la propriété de SQlab GmbH. Après un examen approfondi, SQlab vous contactera pour vous proposer un produit de remplacement adapté. Les droits découlant de la garantie du client final ne sont valables que si : • Le produit SQlab a été enregistré dans le programme SQlab Crash Replacement (que vous trouverez sur notre site Internet www.sqlab.com dans la rubrique Service sous Crash Replacement). • L'achat peut être prouvé par un justificatif. • Aucune modification n'a été apportée au produit. • L'utilisation prévue a été respectée. • Le défaut de la selle n'est pas dû à un montage incorrect ou à un manque d'entretien. • Sont exclus les dommages dus à l'usure. • La garantie complémentaire du client final n'est valable qu'en Allemagne. Le client final ne peut pas faire valoir d'autres droits vis-à-vis de SQlab GmbH au titre de cette garantie. En cas d'apparition d'un défaut ou d'une demande de garantie, l'interlocuteur est SQlab GmbH.
Usure et stockage Les vélos et leurs composants sont soumis à une usure fonctionnelle, généralement liée à l'utilisation, comme par exemple l'abrasion des pneus, des poignées et des plaquettes de frein. L'usure liée à l'environnement survient lors d'un stockage dans des conditions environnementales agressives, comme par exemple le rayonnement solaire et l'influence de la pluie, du vent et du sable. L'usure n'est pas couverte par la garantie.
Attention Stockage incorrect de la selle SQlab à l'état monté ou remonté Usure prématurée due à l'exposition au soleil, à la température ou à l'humidité • Éviter l'exposition directe de la selle au soleil. • - Stocker la selle à des températures comprises entre -10°C et 40°C et à un taux d'humidité inférieur à 60 %.
Boards & More GmbH, Rabach 1, 4591 Molln, Austria
Partenaires de distribution, revendeurs spécialisés et adresses à l'étranger Vous trouverez une liste de nos partenaires de distribution et revendeurs nationaux et internationaux sur notre site web: http://www.sq-lab.com
SQlab | SPORTS ERGONOMICS | SELLES ERGOWAVE® | ÉDITION FR 2026-03 | PAGE 19
Fabricants et distributeurs
SQlab | SPORTS ERGONOMICS | SELLES ERGOWAVE® | ÉDITION FR 2026-03 | PAGE 20
SQlab Boards & More GmbH www.sq-lab.com
Rabach 1 4591 Molln Austria
Phone Fax E-Mail
+49 (0)89 - 666 10 46-0 +49 (0)89 - 666 10 46-18 info@sq-lab.com
WERKING INSTRUCTIES ERGOWAVE® ZADELS
Opmerkingen over de gebruiksaanwijzing Let in het onderstaande vooral op de gemarkeerde opmerkingen. De beschreven mogelijke gevolgen worden niet voor elke noot afzonderlijk beschreven!
Opmerking Geeft een potentieel schadelijke situatie aan. Als dit niet wordt vermeden, kunnen het zadel of andere onderdelen worden beschadigd.
Let op Geeft een mogelijk dreigend gevaar aan. Indien dit niet wordt vermeden, kan dit lichte of geringe verwondingen tot gevolg hebben.
Waarschuwing Geeft een potentieel gevaarlijke situatie aan. Indien dit niet wordt vermeden, kan dit de dood of ernstig letsel tot gevolg hebben.
Gevaar Geeft een dreigend gevaar aan. Indien dit niet wordt vermeden, kan dit leiden tot de dood of ernstig letsel.
SQlab | SPORTS ERGONOMICS | ERGOWAVE® ZADEL| EDITIE NL 2026-03 | PAGINA 2
Inhoudsopgave Naam van het product .......................................................................................................................... 4 Voorwoord ............................................................................................................................................ 4 Figuur .................................................................................................................................................... 5 Beoogd gebruik ..................................................................................................................................... 6 Montagecompatibiliteit en bedrijfsveiligheid ...................................................................................... 8 Montage .............................................................................................................................................. 12 Zadelhoogte ........................................................................................................................................ 13 Zadelhoek............................................................................................................................................ 13 Achterbank/horizontale plaatsing van het zadel ............................................................................... 14 Aanhaalmomenten ............................................................................................................................. 14 eBike Ready......................................................................................................................................... 15 De SQlab active zadeltechnologie ...................................................................................................... 16 De active beweging aanpassen........................................................................................................... 16 Technische gegevens .......................................................................................................................... 17 Inspectie, onderhoud.......................................................................................................................... 18
Aansprakelijkheid voor materiaalgebreken en garantie .................................................................... 18 Slijtage en opslag ................................................................................................................................ 19 Fabrikant en distributie ...................................................................................................................... 19 Buitenlandse verkooppartners, gespecialiseerde dealers en adressen ............................................. 19
SQlab | SPORTS ERGONOMICS | ERGOWAVE® ZADEL | EDITIE NL 2026-03 | PAGINA 3
Zorg ..................................................................................................................................................... 18
Informatie voor de gebruiker SQlab ERGOWAVE® Zadel Naam van het product 6OX Infinergy® ERGOWAVE® active 2.1 (ClipOn)
611 ERGOWAVE® (Carbon)
612 ERGOWAVE® Carbon
613 ERGOWAVE® R (Carbon)
6OX ERGOWAVE® active 2.1
611 ERGOWAVE® CroMo
612 ERGOWAVE® active 2.1 (Carbon)
614 ERGOWAVE® active 2.1 (Carbon)
6OX ERGOWAVE® active 2.2 6OX Trial 6OX Dirt
611 ERGOWAVE® active (Carbon) 611 ERGOWAVE® active 2.1 (Carbon) 611 Infinergy® ERGOWAVE® active 2.1 ClipOn
612 ERGOWAVE® active 2.2 612 ERGOWAVE® R (Carbon) 612R ERGOWAVE® 2.0 Carbon
6 1/2 ERGOWAVE®
Voorwoord Gefeliciteerd met uw nieuwe SQlab ERGOWAVE® zadel. In het verdere verloop van de gebruiksaanwijzing worden alle onder "Productaanduiding" genoemde zadels samengevat als "ERGOWAVE®-zadels". De nieuwe ERGOWAVE® zadelvorm is ontwikkeld voor de sportieve zithouding op de MTB, de gravelbike, de racefiets en de triatlon/tijdritfiets. Met absolute beste waarden in alle tests tijdens de uitgewerkte ontwikkelingsfase. De verhoogde achterkant met een lichte afgeronde stap en de daaropvolgende golfvorm die overgaat in een tweede kleine stap geven het bekken veel steun naar achteren toe en verdelen de druk optimaal over de diepe structuren van het lichaam. De zadelneus, die nog steeds lager is, creëert meer ruimte en ruimte voor de perineum in combinatie met de uitsparing in het midden. Wij hebben deze zadels ontwikkeld met de hoogste eisen in gedachten, vooral wat betreft de ergonomische eigenschappen, maar ook wat betreft het uiterlijk en, last but not least, de noodzakelijke duurzaamheid voor het betreffende gebruiksgebied. De informatie in deze gebruikersinformatie op het gebied van toepassing, veiligheid, montagecompatibiliteit en gebruik is bedoeld voor mensen met minder kennis van zaken, maar ook voor fietsdeskundigen die er al lang mee bezig zijn. Vooral de hoofdstukken "Beoogd gebruik" en "Montage" bevatten product specifieke informatie die kan afwijken van die van soortgelijke producten. Deze gebruikersinformatie vervangt niet die van uw fiets en die van uw zadelpen, maar vult ze slechts aan. De volledige gebruikersinformatie moet zorgvuldig worden gelezen en in acht worden genomen vóór montage en gebruik. Bewaar het op een veilige plaats voor latere informatie of voor onderhoudswerkzaamheden of het bestellen van reserveonderdelen en geef het door in geval van gebruik door derden of verkoop. SQlab | SPORTS ERGONOMICS | ERGOWAVE® ZADEL| EDITIE NL 2026-03 | PAGINA 4
Opmerking Deze gebruikersinformatie vervangt niet de opgeleide fietsenmaker, zijn ervaring en opleiding. Als u twijfelt voor of tijdens de montage, of als u het gereedschap of de technische vaardigheden mist, aarzel dan niet om uw SQlab-dealer om hulp te vragen.
Figuur
6OX ERGOWAVE® active 2.1
6OX ERGOWAVE® active 2.2
6OX Trial
6OX Dirt
6 1/2 ERGOWAVE®
611 ERGOWAVE® (Carbon)
611 ERGOWAVE® CroMo
611 ERGOWAVE® active (Carbon)
611 ERGOWAVE® active 2.1
611 ERGOWAVE® active 2.1 Carbon
611 Infinergy® ERGOWAVE® active 2.1 ClipOn
612 ERGOWAVE® (Carbon)
612 ERGOWAVE® active 2.1
612 ERGOWAVE® active 2.1 Carbon
612 ERGOWAVE® active 2.2
612 ERGOWAVE® R (Carbon)
612R ERGOWAVE® Carbon 2.0
613 ERGOWAVE® R (Carbon)
614 ERGOWAVE® active 2.1
614 ERGOWAVE® active 2.1 Carbon
SQlab | SPORTS ERGONOMICS | ERGOWAVE® ZADEL | EDITIE NL 2026-03 | PAGINA 5
6OX Infinergy® ERGOWAVE® active 2.1 (ClipOn)
Beoogd gebruik De verschillende modellen van de SQlab ERGOWAVE®-serie zijn ontwikkeld voor de verschillende toepassingsgebieden E-Performance & Gravity, MTB Tech & Trail, Gravel, Road & MTB Race en Triathlon, afhankelijk van het model, en zijn dienovereenkomstig getest in talrijke tests. Overbelasting en schade aan het zadel worden beïnvloed door de aard van de ondergrond waarop wordt gereden, de rijvaardigheid, de rijstijl, het gewicht van de berijder of het totale gewicht van het systeem en andere bijzondere gebeurtenissen zoals rijfouten, valpartijen en ongevallen. Bij de beschrijving van het beoogde gebruik volgen wij de internationale categorisering ASTM F2043- 13/ DIN EN 17406, die de verschillende toepassingsgebieden zo nauwkeurig mogelijk beschrijven.
Opmerking Speciale modellen worden niet apart vermeld. De informatie is te vinden onder het overeenkomstige basismodel.
SQlab | SPORTS ERGONOMICS | ERGOWAVE® ZADEL| EDITIE NL 2026-03 | PAGINA 6
Modelaanduiding
Maximaal gewicht bestuurder
Toepassingscategorie volgens ASTM F204313
Toepassingscategorie volgens DIN EN 17406
Prijs voor eBike ready
6 1/2 ERGOWAVE®
80 kg
Category 3
Category 3
Ja
611 ERGOWAVE®
90 kg
Category 4
Category 4
Geen
611 ERGOWAVE® Carbon
90 kg
Category 4
Category 4
Geen
611 ERGOWAVE® active
100 kg
Category 4
Category 4
Ja
611 ERGOWAVE® active Carbon
90 kg
Category 4
Category 4
Ja
611 ERGOWAVE® active 2.1
100 kg
Category 4
Category 4
Ja
611 ERGOWAVE® active 2.1 Carbon
90 kg
Category 4
Category 4
Ja
611 ERGOWAVE® CroMo
90 kg
Category 4
Category 4
Geen
611 Infinergy® ERGOWAVE® active 2.1 ClipOn
100 kg
Category 4
Category 4
Ja
612 ERGOWAVE®
90 kg
Category 4
Category 4/6
Geen
612 ERGOWAVE® Carbon
90 kg
Category 4
Category 4/6
Geen
612 ERGOWAVE® active 2.1
100 kg
Category 4
Category 4/6
Ja
612 ERGOWAVE® active 2.1 Carbon
90 kg
Category 4
Category 4/6
Ja
612 ERGOWAVE® active 2.2
100 kg
Category 4
Category 4/6
Ja
612 ERGOWAVE® R
90 kg
Category 1
Category 1/6
Geen
612 ERGOWAVE® R Carbon
90 kg
Category 1
Category 1/6
Geen
612R ERGOWAVE® 2.0 Carbon
90 kg
Category 1
Category 1/6
Geen
613 ERGOWAVE® R
90 kg
Category 1
Category 1/6
Geen
613 ERGOWAVE® R Carbon
90 kg
Category 1
Category 1/6
Geen
614 ERGOWAVE® active 2.1
100 kg
Category 4
Category 4
Ja
614 ERGOWAVE® active 2.1 Carbon
90 kg
Category 4
Category 4
Ja
6OX Dirt
100 kg
Category 5
Category 5
Geen
6OX Trial
90 kg
Category 5
Category 5
Geen
6OX ERGOWAVE® active 2.1
110 kg
Category 5
Category 5
Ja
Maximaal gewicht bestuurder
Toepassingscategorie volgens ASTM F204313
Toepassingscategorie volgens DIN EN 17406
Prijs voor eBike ready
6OX ERGOWAVE® active 2.2
110 kg
Category 5
Category 5
Ja
6OX Infinergy® ERGOWAVE® active 2.1
110 kg
Category 5
Category 5
Ja
Modelaanduiding
SQlab 613 zadels mogen uitsluitend worden gebruikt op fietsen onder de voorwaarden van categorie 1 volgens ASTM F2043-13/ DIN EN 17406 met een maximaal systeemgewicht (rijder + fiets + drinksysteem enz.) van 120 kg. Categorie 1 volgens DIN EN 17406 Heeft betrekking op fietsen en EPAC's die worden gebruikt op normale verharde oppervlakken waar de banden bedoeld zijn om bij gemiddelde snelheid, met af en toe een val, contact met de grond te houden. Gemiddelde snelheid in km/h Maximale val/springhoogte in cm Beoogd gebruik Type fiets
15 - 25 < 15 woon-werkverkeer en vrijetijdsbesteding city & urban Bikes
Categorie 1 volgens ASTM F2043-13 Fietsen/aanhangsels in deze categorie worden uitsluitend gebruikt op geasfalteerde of verharde wegen en paden. Of verharde wegen en paden, waarbij de wielen voortdurend in contact zijn met de grond.
SQlab ERGOWAVE® zadels zonder active systeem en SQlab ERGOWAVE® zadels met carbon achtervork mogen uitsluitend worden gebruikt op fietsen onder de voorwaarden van categorie 4 volgens ASTM F2043-13/ DIN EN 17406 of een lagere categorie met een maximaal systeemgewicht (rijder + fiets + bagage) van 120 kg. Categorie 4 volgens DIN EN 17406 Betreft fietsen en EPAC's waarop de voorwaarden 1, 2 en 3 van toepassing zijn en die worden gebruikt voor afdalingen op onverharde wegen met een snelheid van minder dan 40 km/h. De sprongen moeten minder dan 120 cm bedragen. Gemiddelde snelheid in km/h Maximale val/springhoogte in cm Beoogd gebruik Type fiets Aanbevolen rijvaardigheid
irrelevant < 120 sport- en wedstrijdrijden (hoge technische eisen) mountainbikes & trail fietsen technische vaardigheden, oefening & goede fietsbeheersing
SQlab ERGOWAVE® active zadels mogen uitsluitend worden gebruikt op fietsen onder de voorwaarden van categorie 5 volgens ASTM F204313/ DIN EN 17406 of een lagere categorie met een maximaal systeemgewicht (rijder + fiets + bagage) van 120 kg.
Opmerking Bedenk dat categorie 5 een gevaarlijke extreme sport is waar onverwacht hoge en onvoorziene belastingen kunnen voorkomen, zelfs met zeer goede rijvaardigheden en kennis van de route. In extreme gevallen kan dit leiden tot overbelasting en defecten aan de fiets en zijn onderdelen, met name het stuur. Het bovengenoemde gebruiksgebied is zeer riskant. Verwacht onvermijdelijke valpartijen, verwondingen en verlammingen, zelfs de dood.
SQlab | SPORTS ERGONOMICS | ERGOWAVE® ZADEL | EDITIE NL 2026-03 | PAGINA 7
Categorie 4 volgens ASTM F2043-13 Fietsen/aanhangsels van deze categorie kunnen, naast de gebruiksvoorwaarden van de categorieën 1, 2 en 3 voor afdalingen op ruw terrein tot een maximumsnelheid van 40 km/u. kan worden gebruikt. Springen en vallen kan hier tot een hoogte van max. 122 cm.
Categorie 5 volgens DIN EN 17406 Betreft fietsen en EPAC's waarop de voorwaarden 1, 2, 3 en 4 van toepassing zijn en die worden gebruikt voor extreme sprongen of afdalingen op onverharde wegen met een snelheid van meer dan 40 km/h of een combinatie daarvan. Gemiddelde snelheid in km/h Maximale val/springhoogte in cm Beoogd gebruik Fietstype Aanbevolen rijvaardigheid
Irrelevant > 120 extreme sporten downhill, dirt jump & freeride fietsen extreme technische vaardigheden, oefening & fietsbeheersing
Categorie 5 volgens ASTM F2043-13 Fietsen/assemblages in deze categorie kunnen ook worden gebruikt voor extreem springen en bergafwaarts rijden op ruw terrein met snelheden van meer dan 40 km/h, naast de gebruiksvoorwaarden van de categorieën 1, 2, 3 en 4. Op onze website www.sq-lab.com vindt u een lijst van alle toepassingsgebieden volgens ASTM F2043 in het servicegebied onder downloads.
Categorie 6 volgens DIN EN 17406 Betreft fietsen en EPAC's waarop voorwaarde 1 van toepassing is en die in wedstrijden of bij andere gelegenheden worden gebruikt bij hoge snelheden van meer dan 50 km/h, bijvoorbeeld afdalingen en sprints. Gemiddelde snelheid in km/h Maximale val/springhoogte in cm Beoogd gebruik Type fiets Aanbevolen rijvaardigheid
30 - 55 < 15 sport- en wedstrijdritten met hoge inspanning racefietsen, tijdritfietsen en triatlonfietsen technische vaardigheden en oefening vereist
Waarschuwing Overschrijding van de individuele belasting grens van de onderdelen Valgevaar door breuk van de onderdelen • Houd u aan het toegestane gewicht van het systeem en de bestuurder. • Gebruik uw zadel alleen in de beoogde gebruikscategorie of in een lagere gebruikscategorie (volgens ASTM F2043-13/ DIN EN 17406). • Voer een buitengewone inspectie uit na situaties met bijzonder of onverwacht grote krachten, zoals na een val, een rijfout of een ongeval. • In geval van twijfel moet het mogelijk beschadigde onderdeel preventief worden vervangen. In zo'n geval kunt u beter het zekere voor het onzekere nemen en uw SQlab-dealer om advies vragen.
SQlab | SPORTS ERGONOMICS | ERGOWAVE® ZADEL| EDITIE NL 2026-03 | PAGINA 8
Opmerking Ter bescherming van derden moet een onderdeel dat niet onmiddellijk en duidelijk als defect herkenbaar is, duidelijk als onbruikbaar worden gemarkeerd.
Montagecompatibiliteit en bedrijfsveiligheid De zadels van de SQlab ERGOWAVE®-serie hebben algemeen gebruikte ronde stangen met een diameter van 7 mm, gemaakt van een metaallegering. Deze kunnen met weinig beperkingen op de meeste in de handel verkrijgbare zadelpennen worden gemonteerd. De zadels van de SQlab ERGOWAVE® serie met het achtervoegsel "Carbon" hebben hoogovale stokjes van carbon met een breedte van 7 mm en een hoogte van 9,6 mm of 9 mm. Hier gelden aparte voorschriften die hieronder worden opgesomd. Het model SQlab 6OX Trial van Fabio Wibmer heeft geen zadelpen, het is ontworpen voor gebruik met een Tripod zadelpen en kan alleen met zo'n zadelpen worden gebruikt. De 6OX Trial Fabio Wibmer is dus NIET compatibel met standaard zadelpennen. Het functionele principe, de klemkrachten en de kwaliteit van de afwerking, met name van de contactvlakken en randen van de zadelpen, kunnen de duurzaamheid van het zadel of de zadelboom beïnvloeden en eventueel beschadigen. Monteer uw SQlab ERGOWAVE® zadel daarom nooit op ongeschikte zadelpennen, maar alleen op zadelpennen die aan onderstaande criteria voldoen:
Opmerking Neem altijd de opmerkingen en waarschuwingen in acht die in de montage- en gebruiksaanwijzing bij uw zadelpen staan.
✓ OK
De klemmen van de stutten moeten een lengte "A" (of steunafstand) hebben van ten minste 32 mm. De minimumlengte "B" en "C" van elk afzonderlijk spanvlak moet ten minste 7 mm bedragen.
✓ OK
De lengte "A" van de bovenste klembek moet ten minste 32 mm bedragen en binnen de eventueel langere onderste klembek "B" worden geplaatst.
✓ OK
De klemlengte "A" moet ook ten minste 32 mm bedragen voor zadelpennen met een mechanisme dat dwars op de rijrichting klemt.
Waarschuwing Klemmen van de zadelstang met tegengestelde klembekken of klemvlakken Breuk van de zadelstang door buigspanning • Klem de klembekken of klemvlakken zodanig dat ze in dezelfde richting staan als de zadelrail.
❌ NIET OK
Waarschuwing •
Gebruik conventionele zadelklemmen.
❌ NIET OK
SQlab | SPORTS ERGONOMICS | ERGOWAVE® ZADEL | EDITIE NL 2026-03 | PAGINA 9
Montage van het SQlab zadel door middel van een zadelklem Risico op breuk door onbetrouwbare klemming van het zadel.
Opmerking De 6OX Trial heeft geen staande achtervork, dus montage in conventionele zadelpennen is NIET mogelijk.
Bevestiging voor driepootzadelpen
De staande achtervork van uw SQlab ERGOWAVE® zadel met carbon achtervork heeft een hoge ovale diameter van 7 mm x 9,6 mm of 9 mm. Gebruik alleen zadelpennen die zijn ontworpen voor hoge ovale veerpoten met deze diameter van 7 mm x 9,6 mm of 9 mm.
Waarschuwing Zadelklem past niet bij de vorm van de zadelrails Gevaar voor ongevallen door het plotseling en zonder bemiddeling breken van de zadelstang tijdens het gebruik. •
Monteer uw SQlab ERGOWAVE® zadel alleen in een zadelpen die bedoeld is voor het monteren van stokdiameters of stokdoorsneden van 7 mm.
✓ OK
❌ NIET OK
SQlab | SPORTS ERGONOMICS | ERGOWAVE® ZADEL| EDITIE NL 2026-03 | PAGINA 10
Waarschuwing Montage van de hoog ovale koolstof stutten in een zadelpen met zijdelingse klemming Ongeluk Gevaar als gevolg van het plotseling en zonder bemiddeling breken van de zadelstang tijdens het gebruik. •
Monteer uw SQlab ERGOWAVE® zadel alleen in een zadelklem die ontworpen is voor het monteren van stokdiameters of stokdoorsneden van 7 mm.
❌ NIET OK
✓ OK
Opmerking Alleen stutten met de aanduiding "Swiss Carbon" zijn goedgekeurd voor zijdelingse klemming met de afmeting 7 x 9 mm.
✓ OK (7 x 9mm)
De aantasting van de productveiligheid en schade als gevolg van breuk zijn te voorzien. In dat geval zou de zadelstang tijdens het gebruik plotseling en abrupt kunnen breken, met een ongeval tot gevolg.
Waarschuwing Schade aan de zadelstang door het klemmen met bramen Risico op ongevallen door plotselinge en abrupte breuk van de zadelstang tijdens het gebruik. • Monteer uw SQlab ERGOWAVE® zadel alleen in zadelpennen waarvan de klembekken schoon ontbraamd zijn.
❌ NOT OK
✓ OK
Voor een correcte montage van de Tripod zadelpen op de 6OX Trial moet deze eerst in de twee groeven aan de achterkant van het zadel worden gehaakt. Pas dan kan de zadelpen met de bijbehorende schroef in de schroefdraad van de zadelschaal worden geschroefd.
SQlab | SPORTS ERGONOMICS | ERGOWAVE® ZADEL | EDITIE NL 2026-03 | PAGINA 11
1
Geïntegreerde fleshouder 613 R
0B
De SQlab 613 R aansluiting biedt een manier om één of twee standaard bidonhouders achter het zadel te monteren, zoals gebruikelijk bij tijdritten of triatlon over middellange en lange afstanden. Montage Voor de montage van de SQlab 613 R aansluiting heeft u een 4 mm inbussleutel en een momentsleutel nodig. Volg de onderstaande stappen om de flesband correct op de 613 R te monteren: 1. Schuif de platte vork (1), die zich in het midden bovenaan de fleshefinrichting bevindt, in de daarvoor bestemde gleuf op uw 613 R (2). 2. Schroef nu de twee meegeleverde schroeven (M5 x 25) in de twee schroefdraden achter de verbinding van de rails met de zadelschaal (3). Zorg ervoor dat het aanhaalmoment van 3 Nm niet wordt overschreden! 3. Monteer nu een bidonhouder in het midden. U kunt ook twee bidonhouders monteren op de naar buiten gerichte bevestigingspunten (4). De bidonhouder en de schroeven voor de montage van de bidonhouder zijn niet bij de levering inbegrepen!
2
3
Waarschuwing Verkeerde montage van de flesaansluiting Flesverbinding breekt af. •
Duw de platte vork (1), die zich bovenaan in het midden van de flesaansluiting bevindt, in de daarvoor bestemde gleuf.
Let op Sterke slagen of voortdurend gebruik op kasseien De flesaansluiting kan uit de geleider glijden. • Rijd indien mogelijk op een vlak wegdek.
4 SQlab | SPORTS ERGONOMICS | ERGOWAVE® ZADEL| EDITIE NL 2026-03 | PAGINA 12
Montage
Waarschuwing Verkeerd gemonteerde componenten Onjuist gemonteerde onderdelen kunnen een val veroorzaken. • U moet de instructies en waarschuwingen hebben gelezen en begrepen voordat u met de montage begint. •
Als u vragen heeft over de montage van deze onderdelen, neem dan contact op met uw SQlab-dealer of laat het zadel monteren door een ervaren fietsenmaker.
Opmerking Voor de uitrusting van een eMTB, eBikes en elektrische fietsen moeten landspecifieke normen, regels en voorschriften in acht worden genomen. •
•
Let in Duitsland op de "Richtlijnen voor wijzigingen aan elektrische fietsen" van het Zweirad-Industrie-Verband e.V. (http://www.zivzweirad.de) in samenwerking met het Verbund Service und Fahrrad g.e.V. (www.vsf.de) en het Zedler-Institut für Fahrradtechnik und -Sicherheit GmbH (www.zedler.de). SQlab-zadels zijn over het algemeen niet goedgekeurd voor snelle elektrische fietsen (S-pedelecs, tot 45 km/u). Neem de landspecifieke voorschriften in acht. In Duitsland moeten met name de "Richtsnoeren voor de vervanging van onderdelen op snelle e-bikes/pedelecs met trapondersteuning tot 45 km/h" in acht worden genomen.
Zadelhoogte Informatie over de juiste instelling van de zadelhoogte vindt u in de handleiding van uw fiets en in een groot aantal boeken en gidsen over fietsergonomie. Uw SQlab dealer zal u zeker graag helpen. Door het SQlab step zadelconcept zijn SQlab zadels meestal iets hoger dan andere zadels. Daarom moet na het vervangen van het zadel de afstelling van de zadelhoogte worden gecontroleerd en eventueel gecorrigeerd.
Zadelhoek
Zitbeensteun Aanbevolen helling
Zitbeensteun Aanbevolen helling
SQlab 613 ERGOWAVE® R
Zitbeensteun Aanbevolen helling
SQlab | SPORTS ERGONOMICS | ERGOWAVE® ZADEL | EDITIE NL 2026-03 | PAGINA 13
SQlab 6OX ERGOWAVE® active 2.1
SQlab 611/612/614 ERGOWAVE®
De neus van het zadel moet horizontaal zijn. Als u nog steeds het gevoel hebt dat u naar voren glijdt, kunt u de neus van het zadel iets omhoog kantelen.
Achterbank/horizontale plaatsing van het zadel Monteer het zadel eerst in het midden van het klembereik. Varieer naar behoefte, beginnend bij de middenpositie en naar voren en naar achteren bewegend binnen het verstelbereik. Informatie over de juiste instelling van de zadelpositie vindt u in de handleiding. Informatie over de juiste afstelling van de zadelpositie vindt u in de handleiding van uw fiets en in een groot aantal boeken en gidsen over fietsergonomie. Uw SQlab dealer zal u zeker graag helpen.
Opmerking SQlab zadels moeten iets verder naar voren worden geschoven dan uw vorige zadel.
Waarschuwing Klemmen buiten het gespecificeerde bereik Ongeluk Gevaar als gevolg van het plotseling en zonder bemiddeling breken van de zadelstang tijdens het gebruik. • •
Klem uw SQlab zadel alleen binnen de op de zadelrails aangegeven schaal. Let er bij een langere onderklem absoluut op dat de zadelboom bij het aandraaien niet wordt vervormd.
De SQlab 613 ERGOWAVE® R is een zadel dat speciaal is ontworpen voor tijdrijden en triatlongebruik. Naast de ontwikkeling volgens ergonomische aspecten hebben wij ook de strenge regels van de UCI in acht genomen. Het zadel voldoet dus aan alle door de UCI gespecificeerde afmetingen.
Opmerking Let er bij de montage van het zadel op dat het horizontaal wordt gemonteerd. Voor UCI-conforme montage moet de punt van het zadel zich ten minste 5 cm achter de trapas bevinden.
Aanhaalmomenten Het aanhaalmoment van de klembouten van de zadelpen hangt af van het model zadelpen. Gebruik echter geen zadelpen waarvan de fabrikant aangeeft dat het aanhaalmoment van de bouten van de zadelpenklem meer dan 18 Nm bedraagt.
Waarschuwing SQlab | SPORTS ERGONOMICS | ERGOWAVE® ZADEL| EDITIE NL 2026-03 | PAGINA 14
Aanhaalmoment buiten het gespecificeerde bereik Valgevaar door plotselinge en onbedoelde breuk van de zadelboom door vervorming of halsvorming. • Neem het voorgeschreven aanhaalmoment van de zadelklem in acht. in de gebruiksaanwijzing die bij de zadelpen hoort. •
Overschrijd nooit het maximale aanhaalmoment van 18 Nm. Als de specificaties voor het aanhaalmoment tegenstrijdig zijn, neem dan contact op met uw vakhandelaar.
❌ NOT OK
Waarschuwing Rijden met één of meer bouten los op de zadelpen De zadelpennen kunnen zodanig beschadigd raken dat het zadel niet meer veilig gebruikt kan worden. • • •
Controleer na 20-50 km en daarna ten minste om de 3 maanden het juiste aanhaalmoment van de klembouten van de stoelsteunen en draai ze zo nodig aan. Let er bij het controleren van het aanhaalmoment ook op dat u het maximale aanhaalmoment niet overschrijdt. Rijd nooit met een los zadel.
Opmerking Let er bij het controleren van het aanhaalmoment ook op dat u het maximale aanhaalmoment niet overschrijdt.
eBike Ready SQlab producten met de aanduiding eBike Ready zijn geschikt voor gebruik op elektrische fietsen in hun respectievelijke ASTM F2043-13/ DIN EN 17406 categorie vanuit het oogpunt van functie, ergonomie en operationele stabiliteit (in overeenstemming met de DIN EN ISO 4210 en DIN EN ISO 15194 normen).
Opmerking De onderscheiding SQlab eBike Ready heeft uitsluitend betrekking op gebruik op elektrische fietsen met een trapondersteuning tot 25 km/u. U vindt de onderscheiding eBike Ready op de verpakking, de gebruiksaanwijzing en de productpagina van uw SQlab-product.
Vervanging van de SQlab ERGOWAVE® zadels op Pedelec25 E-bikes en elektrische fietsen met een CE-markering en een trapondersteuning tot 25 km/h vallen onder de machinerichtlijn, daarom mogen onderdelen van deze fietsen niet zonder meer worden uitgewisseld of gewijzigd. Om duidelijkheid te verschaffen hebben de verenigingen Zweirad-Industrie-Verband (ZIV) en Verbund Service und Fahrrad (VSF) in samenwerking met het Zedler Instituut en het Bundesinnungsverband Fahrrad (BIV) een gezamenlijke richtlijn gepubliceerd over de vervanging van onderdelen bij e-bikes / elektrische fietsen 25. Wat rijwielhandelaren en werkplaatsen aan deze voertuigen mogen veranderen en voor welke onderdelen zij de goedkeuring van de voertuigfabrikant of systeemaanbieder moeten krijgen, wordt duidelijk in de richtlijn geregeld en kan dus als een aanbeveling voor actie worden aangemerkt.
Op onze website www.sq-lab.com/service/downloads/ vindt u een document genaamd eBike Ready in het servicegebied onder Downloads. Daar vindt u gedetailleerde informatie over het vervangen van onderdelen op Pedelec25, evenals de richtlijnen voor het vervangen van onderdelen van het Zweirad-Industrie-Verband (ZIV), Verbund Service und Fahrrad (VSF), het Zedler Instituut en het Bundesinnungsverband Fahrrad (BIV).
Vervanging van SQlab ERGOWAVE® zadels op Pedelec45 Een uitwisseling van onderdelen van SQlab-zadels met de aanduiding eBike Ready op snelle elektrische fietsen, zogenaamde S-pedelecs, die als motorvoertuigen worden geclassificeerd en onder EU-richtlijn 2002/24/E6 of EU-verordening nr. 168/2013 vallen, is met beperkingen mogelijk op basis van de gids "Uitwisseling van onderdelen op S-pedelecs - snelle e-bikes / elektrische fietsen met een trapondersteuning tot 45 km/u", uitgegeven door het Bundesinnungsverband für das Deutsche Zweiradmechaniker-Handwerk (BIV), TÜV Rheinland, velotech. de, Verbund Service und Fahrrad (VSF), Zedler-Institut alsmede het Zweirad-Industrie-Verband (ZIV) met beperkingen, indien de afwijking aan de achterzijde ten opzichte van het standaard / oorspronkelijke toepassingsgebied niet groter is dan 20 mm. In dit geval kan een verandering in de lastverdeling buiten het beoogde afstelbereik leiden tot kritieke stuureigenschappen. De lengte van de zadelpennen op de zadelboom en de vorm van het zadel spelen ook een rol. Op onze website www.sq-lab.com/service/downloads/ vindt u een document genaamd eBike Ready in het servicegebied onder Downloads. Daar vindt u gedetailleerde informatie over het vervangen van onderdelen op Pedelec45, evenals de richtlijnen voor het vervangen van onderdelen van het Zweirad-Industrie-Verband (ZIV), Verbund Service und Fahrrad (VSF), het Zedler Instituut en het Bundesinnungsverband Fahrrad (BIV).
SQlab | SPORTS ERGONOMICS | ERGOWAVE® ZADEL | EDITIE NL 2026-03 | PAGINA 15
Een uitwisseling van SQlab M-D Line zadels met de aanduiding eBike Ready is mogelijk op basis van de aanbevolen actie "Richtlijn voor de uitwisseling van onderdelen op CE-gemarkeerde e-bikes/pedelecs met een trapondersteuning tot 25 km/h" van de verenigingen ZweiradIndustrie-Verband (ZIV) en Verbund Service und Fahrrad (VSF) in samenwerking met het Zedler Instituut en het Bundesinnungsverband Fahrrad (BIV), indien de verschuiving naar de achterzijde van de serie/het oorspronkelijke toepassingsgebied niet groter is dan 20 mm. In dit geval kan een verandering in de lastverdeling buiten het beoogde afstelbereik leiden tot kritieke stuureigenschappen. De lengte van de zadelpennen op de zadelboom en de vorm van het zadel spelen ook een rol.
De SQlab active zadeltechnologie De SQlab ERGOWAVE® active zadels zijn voorzien van een vervangbaar elastomeer.
Structuur van het zadel Het ontwerp van het zadel laat het bekken in een horizontaal vlak bewegen. Dit zorgt ervoor dat de zogenaamde bekkenzwaai kan worden uitgevoerd - net als bij natuurlijk lopen.
De active beweging aanpassen Voor een nog doeltreffender en comfortabeler kantelen van het zadel kan bij de active modellen de hardheid van het active element worden aangepast.
Elastomeer configuratie SQlab ERGOWAVE® active 2.1
SQlab ERGOWAVE® active 2.1 met ingevoegd elastomeer
SQlab ERGOWAVE® active 2.1 met verwijderd elastomeer
De omvang van de kantelbeweging kan bij SQlab ERGOWAVE® active zadels worden aangepast door het elastomeer te vervangen. Elastomeren in verschillende hardheidsgraden, afgestemd op het gewicht van de berijder, zijn indien nodig verkrijgbaar bij de vakhandelaar of in de online shop.
SQlab | SPORTS ERGONOMICS | ERGOWAVE® ZADEL| EDITIE NL 2026-03 | PAGINA 16
De elastomeren worden niet geschroefd of gelijmd, maar alleen geklemd en kunnen met de hand naar achteren worden getrokken. Om het verwisselen van de elastomeren te vergemakkelijken, kunnen ze worden bevochtigd.
Technische gegevens
Opmerking Speciale modellen worden niet apart vermeld. De informatie is te vinden onder het overeenkomstige basismodel.
Stutten materiaal
Diameter zadelpen
Gewicht zadel (g)
Max. aanhaalmome nt
6 1/2 ERGOWAVE®
2901 - 2906
CrMo
Ø 7 mm
> 258
18 Nm
611 ERGOWAVE®
57230-2028
S-Tube
Ø 7 mm
> 205
18 Nm
611 ERGOWAVE® Carbon
57230-2027
Carbon
Ø 7 x 9,6 mm
> 162
18 Nm
611 ERGOWAVE® active
1894 - 1897
S-Tube
Ø 7 mm
> 238
18 Nm
611 ERGOWAVE® active Carbon
1898 - 1901
Carbon
Ø 7 x 9,6 mm
> 199
18 Nm
611 ERGOWAVE® active 2.1
57230-2024
S-Tube
Ø 7 mm
> 237
18 Nm
611 ERGOWAVE® active 2.1 Carbon
57230-2073
Carbon
Ø 7 x 9 mm
> 187
18 Nm
611 ERGOWAVE® CroMo
57230-2029
CrMo
Ø 7 mm
> 244
18 Nm
611 Infinergy® ERGOWAVE® active 2.1 ClipOn
57250-2096
S-Tube
Ø 7 mm
> 299
18 Nm
612 ERGOWAVE®
1866 - 1869
S-Tube
Ø 7 mm
> 196
18 Nm
612 ERGOWAVE® Carbon
57230-2035
Carbon
Ø 7 x 9,6 mm
> 150
18 Nm
612 ERGOWAVE® active 2.1
57230-2032
S-Tube
Ø 7 mm
> 224
18 Nm
612 ERGOWAVE® active 2.1 Carbon
57230-2075
Carbon
Ø 7 x 9 mm
> 187
18 Nm
612 ERGOWAVE® active 2.2
57260-2032
S-Tube
Ø 7 mm
> 245
18 Nm
612 ERGOWAVE® R
57230-2034
S-Tube
Ø 7 mm
> 165
18 Nm
612 ERGOWAVE® R Carbon
57230-2033
Carbon
Ø 7 x 9,6 mm
> 125
18 Nm
612R ERGOWAVE® Carbon 2.0
57260-2033
Carbon
Ø 7 x 9 mm
> 135
18 Nm
613 ERGOWAVE® R
57230-2038
S-Tube
Ø 7 mm
> 230
18 Nm
613 ERGOWAVE® R Carbon
57230-2037
Carbon
Ø 7 x 9,6 mm
> 185
18 Nm
614 ERGOWAVE® active 2.1
57230-2022
S-Tube
Ø 7 mm
> 215
18 Nm
614 ERGOWAVE® active 2.1 Carbon
57230-2077
Carbon
Ø 7 x 9 mm
> 192
18 Nm
6OX Dirt
57250-2058
CrMo
Ø 7 mm
> 275
18 Nm
6OX Trial
57230-2023
-
Ø 7 mm
> 190
18 Nm
6OX ERGOWAVE® active 2.1
2447/2448/2449/2450
S-Tube
Ø 7 mm
> 260
18 Nm
6OX ERGOWAVE® active 2.2
57250-2020
CrMo
Ø 7 mm
> 261
18 Nm
6OX Infinergy® ERGOWAVE® active 2.1
57230-2021
S-Tube
Ø 7 mm
> 260
18 Nm
SQlab | SPORTS ERGONOMICS | ERGOWAVE® ZADEL | EDITIE NL 2026-03 | PAGINA 17
Art.-Nr.
Aanwijzing
Inspectie, onderhoud Controleer het oppervlak van het zadel en de zadelsteunen regelmatig op eventuele schade, minstens twee keer per jaar, uiterlijk na 2000 km en vooral na valpartijen of andere situaties met ongewoon grote krachten. Schade kan moeilijk op te sporen zijn. Krakende en knarsende geluiden, alsmede verkleuringen, scheuren en golven in het oppervlak van de zadelpennen kunnen wijzen op schade door overbelasting.
Waarschuwing Rijden met een beschadigd zadel Valgevaar doordat de zadelrails tijdens het gebruik plotseling breken. • Bij twijfel niet verder rijden en onmiddellijk uw SQlab-dealer raadplegen.
Zorg Maak het zadel regelmatig schoon met water en een zachte doek. Als het zadel erg vuil is, kunt u ook een in de handel verkrijgbaar afwasmiddel of wasmiddel en warm water gebruiken.
Let op Onjuiste reiniging Schade aan het zadel, de zadelschaal of de steunen • Gebruik geen hogedrukreiniger. •
Vermijd oplosmiddel houdende of agressieve schoonmaakmiddelen zoals aceton, nitro (thinner), schoonmaakbenzine of trichloorethyleen.
Geluiden zoals kraken, kraken, piepen zijn ongewenst. De oorzaak is meestal moeilijk te achterhalen. De meest voorkomende bron op het zadel is de zadelklem.
Opmerking Controleer absoluut of de klemvlakken van de zadelpen en het klemgedeelte van de staande achtervork vrij zijn van vuil. Maar ook de verbinding van zadelpen en frame tot aan de trapas maakt vaak lawaai. De verbinding van de veerpoten met het zadel kan ook de oorzaak zijn van geluiden. Meestal veroorzaakt de achterste aansluiting van de stoelsteunen de geluiden.
SQlab | SPORTS ERGONOMICS | ERGOWAVE® ZADEL| EDITIE NL 2026-03 | PAGINA 18
Opmerking Een beetje spray of penetratieolie in de ruimte tussen de zadelrails en de zadelschaal kan helpen. Het oliën moet om de 2-3 ritten worden herhaald. Daarna zou er geen lawaai meer mogen zijn, zelfs zonder regelmatige smering.
Opmerking Om de werkelijke bron van het geluid te achterhalen, is het raadzaam eerst de voorste of achterste verbinding tussen de staande achtervork en de zadelschaal te oliën.
Aansprakelijkheid voor materiaalgebreken en garantie Binnen de EU geldt de wettelijke aansprakelijkheid voor materiële gebreken voor alle verkoopovereenkomsten tussen particulieren en commerciële verkopers. Kopers hebben recht op garantie gedurende 2 jaar vanaf de datum van aankoop. Bij het optreden van een defect of een garantieaanvraag is de SQlab partner bij wie u het product heeft gekocht uw contactpersoon.
Opmerking Deze verordening geldt alleen in Europese landen. Vraag uw SQlab-vakhandelaar naar eventuele afwijkende voorschriften in uw land. De volgende garantie voor de vakhandel is een aanvulling op de wettelijke aansprakelijkheid voor materiële gebreken van uw contractpartner en laat deze onverlet.
Naast de wettelijke aansprakelijkheid voor materiaalfouten verlengt SQlab GmbH de fabrieksgarantie van 24 tot 36 maanden voor producten die bij de vakhandel in Duitsland zijn gekocht. In geval van een defect of een garantieaanvraag is uw SQlab dealer uw contactpersoon. De volgende eindgebruikersgarantie is een aanvulling op de wettelijke aansprakelijkheid voor materiële gebreken van uw contractpartner en laat deze onverlet. Voor onherstelbare schade aan uw SQlab-product veroorzaakt door een val, biedt SQlab GmbH u een korting van 50% van de betaalde aankoopprijs bij aankoop van een nieuw SQlab-vervangend product tot 36 maanden na de aankoopdatum. Als u gebruik wilt maken van de Crash Replacement, stuur dan uw defecte product naar het volgende adres: SQlab GmbH Crash Replacement Keltenring 9 D-82041 Oberhaching Het oorspronkelijk aangekochte product wordt automatisch eigendom van SQlab GmbH. SQlab neemt na een grondig onderzoek contact met u op over een geschikt vervangend product. Claims onder de eindgebruikersgarantie bestaan alleen als: Het SQlab product is geregistreerd in het SQlab Crash Replacement Programma (te vinden op onze website www.sq-lab.com in het service gedeelte onder Crash Replacement). • Het bewijs van aankoop kan worden geleverd in de vorm van een bonnetje. • Er zijn geen wijzigingen aan het product aangebracht. • Het product is gebruikt overeenkomstig zijn bestemming. • Het defect aan het zadel is niet te wijten aan verkeerde montage of gebrek aan onderhoud. • Schade door slijtage is uitgesloten. • De aanvullende eindgebruikersgarantie geldt alleen in Duitsland. De eindklant heeft geen verdere aanspraken tegen SQlab GmbH onder deze garantie. Bij het optreden van een defect of een garantieaanvraag is SQlab GmbH de contactpersoon.
Slijtage en opslag Fietsen en hun onderdelen zijn onderhevig aan functiegerelateerde, meestal gebruiksafhankelijke slijtage, zoals slijtage aan banden, handvatten en remblokken. Omgevingsgerelateerde slijtage treedt op bij opslag onder agressieve omgevingsomstandigheden, zoals zonlicht en de invloed van regen, wind en zand. Slijtage valt niet onder de garantie.
Let op Onjuiste opslag van het SQlab-zadel bij montage of hermontage Voortijdige slijtage door zonlicht, temperatuur of vochtigheid • Vermijd direct zonlicht op het zadel. Bewaar het zadel bij temperaturen tussen -10°C en 40°C en een luchtvochtigheid van minder dan 60%.
Fabrikant en distributie Boards & More GmbH, Rabach 1, 4591 Molln, Austria
Buitenlandse verkooppartners, gespecialiseerde dealers en adressen Een lijst van onze nationale en internationale verkooppartners en gespecialiseerde dealers vindt u op onze website: http://www.sq-lab.com
SQlab | SPORTS ERGONOMICS | ERGOWAVE® ZADEL | EDITIE NL 2026-03 | PAGINA 19
•
SQlab | SPORTS ERGONOMICS | ERGOWAVE® ZADEL| EDITIE NL 2026-03 | PAGINA 20
SQlab Boards & More GmbH www.sq-lab.com
Rabach 1 4591 Molln Austria
Phone Fax E-Mail
+49 (0)89 - 666 10 46-0 +49 (0)89 - 666 10 46-18 info@sq-lab.com
ISTRUZIONI PER L'USO SELLE ERGOWAVE®
Avvertenze sulle istruzioni per l'uso Di seguito, si prega di prestare particolare attenzione alle note che sono particolarmente evidenziate. Le possibili conseguenze descritte non sono descritte separatamente per ogni nota!
Nota Indica una situazione potenzialmente dannosa. Se non viene evitata, la sella o altre parti possono essere danneggiate.
Attenzione Indica un pericolo potenzialmente imminente. Se non lo si evita, possono verificarsi lesioni lievi o minori.
Avvertenze Indica un pericolo potenzialmente imminente. Se non viene evitato, si possono verificare lesioni gravi o mortali.
Pericolo Indica un pericolo imminente. Se non viene evitato, si rischia la morte o gravi lesioni.
SQlab | SPORTS ERGONOMICS | SELLE ERGOWAVE® | EDIZIONE IT 2026-03 | PAGINA 2
Indice dei contenuti Denominazione del prodotto ............................................................................................................... 4 Prefazione ............................................................................................................................................. 4 Illustrazione .......................................................................................................................................... 5 Uso previsto .......................................................................................................................................... 6 Compatibilità dell'installazione e sicurezza operativa ......................................................................... 8 Montaggio ........................................................................................................................................... 12 Altezza della sella ................................................................................................................................ 13 Inclinazione della sella ........................................................................................................................ 13 Riassetto/posizionamento orizzontale della sella .............................................................................. 14 Coppie di serraggio ............................................................................................................................. 14 eBike Ready......................................................................................................................................... 15 La tecnologia della sella SQlab active ................................................................................................. 16 Impostazione del movimento active .................................................................................................. 16 Dati tecnici .......................................................................................................................................... 17 Ispezione, manutenzione.................................................................................................................... 18
Responsabilità per difetti di materiale e garanzia .............................................................................. 18 Usura e conservazione ........................................................................................................................ 19 Produttore e distributore ................................................................................................................... 19 Partner di distribuzione esteri, rivenditori specializzati e indirizzi .................................................... 19
SQlab | SPORTS ERGONOMICS | SELLE ERGOWAVE® | EDIZIONE IT 2026-03 | PAGINA 3
Cura ..................................................................................................................................................... 18
Informazioni sull'utente Selle SQlab ERGOWAVE® Denominazione del prodotto 6OX Infinergy® ERGOWAVE® active 2.1 (ClipOn)
611 ERGOWAVE® (Carbon)
612 ERGOWAVE® Carbon
613 ERGOWAVE® R (Carbon)
6OX ERGOWAVE® active 2.1
611 ERGOWAVE® CroMo
612 ERGOWAVE® active 2.1 (Carbon)
614 ERGOWAVE® active 2.1 (Carbon)
6OX ERGOWAVE® active 2.2 6OX Trial 6OX Dirt
611 ERGOWAVE® active (Carbon) 611 ERGOWAVE® active 2.1 (Carbon) 611 Infinergy® ERGOWAVE® active 2.1 ClipOn
612 ERGOWAVE® active 2.2 612 ERGOWAVE® R (Carbon) 612R ERGOWAVE® 2.0 Carbon
6 1/2 ERGOWAVE®
Prefazione Congratulazioni per il tuo nuovo sellino SQlab ERGOWAVE®. Nel prosieguo delle istruzioni per l'uso, tutti i sellini elencati sotto “Denominazione del prodotto” saranno indicati collettivamente come “sellini ERGOWAVE®”. La nuova forma della sella ERGOWAVE® è stata sviluppata per una posizione di seduta sportiva su MTB, gravel bike, bici da corsa e bici da triathlon/cronometro. Ha ottenuto i migliori risultati in assoluto in tutti i test effettuati durante la complessa fase di sviluppo. La parte posteriore rialzata con un leggero gradino arrotondato e la successiva forma ondulata, che sfuma in un secondo piccolo gradino, offrono al bacino un ottimo sostegno verso la parte posteriore e distribuiscono la pressione in modo ottimale fino alle strutture profonde del corpo. Il naso della sella, che rimane più basso, in combinazione con l'incavo al centro, crea più spazio e libertà per la zona perineale. Abbiamo sviluppato queste selle con i più elevati requisiti, soprattutto per quanto riguarda le caratteristiche ergonomiche, ma anche l'estetica e, non da ultimo, la necessaria durata per il campo di applicazione corrispondente. Le informazioni contenute in questa guida all'uso relative al campo di applicazione, alla sicurezza, alla compatibilità di montaggio e all'uso sono destinate sia ai meno esperti che agli esperti di biciclette di lunga data. In particolare, i capitoli “Uso previsto” e “Montaggio” contengono indicazioni specifiche sul prodotto che potrebbero differire da quelle di prodotti simili. Le presenti informazioni per l'utente non sostituiscono quelle relative alla bicicletta e al reggisella, ma le integrano. Prima del montaggio e dell'uso è necessario leggere attentamente e osservare tutte le informazioni per l'utente. SQlab | SPORTS ERGONOMICS | SELLE ERGOWAVE® | EDIZIONE IT 2026-03 | PAGINA 4
Conservarle con cura per riferimento futuro, per lavori di manutenzione o per ordinare pezzi di ricambio e consegnarle a terzi o al rivenditore in caso di utilizzo da parte di terzi o di vendita.
Nota Le presenti informazioni per l'utente non sostituiscono l'esperienza e la formazione di un meccanico di biciclette qualificato. In caso di dubbi prima o durante il montaggio, o se non si dispone degli strumenti o delle competenze tecniche, non esitate a chiedere aiuto al vostro rivenditore SQlab.
Illustrazione
6OX ERGOWAVE® active 2.1
6OX ERGOWAVE® active 2.2
6OX Trial
6OX Dirt
6 1/2 ERGOWAVE®
611 ERGOWAVE® (Carbon)
611 ERGOWAVE® CroMo
611 ERGOWAVE® active (Carbon)
611 ERGOWAVE® active 2.1
611 ERGOWAVE® active 2.1 Carbon
611 Infinergy® ERGOWAVE® active 2.1 ClipOn
612 ERGOWAVE® (Carbon)
612 ERGOWAVE® active 2.1
612 ERGOWAVE® active 2.1 Carbon
612 ERGOWAVE® active 2.2
612 ERGOWAVE® R (Carbon)
612R ERGOWAVE® Carbon 2.0
613 ERGOWAVE® R (Carbon)
614 ERGOWAVE® active 2.1
614 ERGOWAVE® active 2.1 Carbon
SQlab | SPORTS ERGONOMICS | SELLE ERGOWAVE® | EDIZIONE IT 2026-03 | PAGINA 5
6OX Infinergy® ERGOWAVE® active 2.1 (ClipOn)
Uso previsto I vari modelli della serie SQlab ERGOLUX® sono stati sviluppati per diverse aree di utilizzo per il ciclismo da turismo, quotidiano, urbano e da trekking e sono stati testati di conseguenza in numerosi test. Il sovraccarico e i danni alla sella sono influenzati dalla natura della superficie su cui si pedala, dall'abilità di guida, dallo stile di guida, dal peso del ciclista o dal peso totale del sistema e da altri eventi particolari come errori di guida, cadute e incidenti. Nel descrivere l'uso previsto, seguiamo le categorizzazioni internazionali ASTM F2043-13/ DIN EN 17406, che descrivono le diverse aree di utilizzo nel modo più preciso possibile.
Nota I modelli speciali non sono elencati separatamente. Le informazioni sono disponibili sotto il modello base corrispondente.
Peso massimo del pilota
Categoria di applicazione secondo ASTM F2043-13
Categoria di applicazione secondo DIN EN 17406
Premio eBike Ready
6 1/2 ERGOWAVE®
80 kg
Categoria 3
Categoria 3
Si
611 ERGOWAVE®
90 kg
Categoria 4
Categoria 4
No
611 ERGOWAVE® Carbon
90 kg
Categoria 4
Categoria 4
No
611 ERGOWAVE® active
100 kg
Categoria 4
Categoria 4
Si
611 ERGOWAVE® active Carbon
90 kg
Categoria 4
Categoria 4
Si
611 ERGOWAVE® active 2.1
100 kg
Categoria 4
Categoria 4
Si
611 ERGOWAVE® active 2.1 Carbon
90 kg
Categoria 4
Categoria 4
Si
611 ERGOWAVE® CroMo
90 kg
Categoria 4
Categoria 4
No
611 Infinergy® ERGOWAVE® active 2.1 ClipOn
100 kg
Categoria 4
Categoria 4
Si
612 ERGOWAVE®
90 kg
Categoria 4
Categoria 4/6
No
612 ERGOWAVE® Carbon
90 kg
Categoria 4
Categoria 4/6
No
612 ERGOWAVE® active 2.1
100 kg
Categoria 4
Categoria 4/6
Si
612 ERGOWAVE® active 2.1 Carbon
90 kg
Categoria 4
Categoria 4/6
Si
612 ERGOWAVE® active 2.2
100 kg
Categoria 4
Categoria 4/6
Si
612 ERGOWAVE® R
90 kg
Categoria 1
Categoria 1/6
No
612 ERGOWAVE® R Carbon
90 kg
Categoria 1
Categoria 1/6
No
612R ERGOWAVE® 2.0 Carbon
90 kg
Categoria 1
Categoria 1/6
No
613 ERGOWAVE® R
90 kg
Categoria 1
Categoria 1/6
No
613 ERGOWAVE® R Carbon
90 kg
Categoria 1
Categoria 1/6
No
614 ERGOWAVE® active 2.1
100 kg
Categoria 4
Categoria 4
Si
614 ERGOWAVE® active 2.1 Carbon
90 kg
Categoria 4
Categoria 4
Si
6OX Dirt
100 kg
Categoria 5
Categoria 5
No
6OX Trial
90 kg
Categoria 5
Categoria 5
No
6OX ERGOWAVE® active 2.1
110 kg
Categoria 5
Categoria 5
Si
Designazione del modello
SQlab | SPORTS ERGONOMICS | SELLE ERGOWAVE® | EDIZIONE IT 2026-03 | PAGINA 6
Designazione del modello
Peso massimo del pilota
Categoria di applicazione secondo ASTM F2043-13
Categoria di applicazione secondo DIN EN 17406
Premio eBike Ready
6OX ERGOWAVE® active 2.2
110 kg
Categoria 5
Categoria 5
Si
6OX Infinergy® ERGOWAVE® active 2.1
110 kg
Categoria 5
Categoria 5
Si
Le selle SQlab 613 possono essere utilizzate esclusivamente su biciclette che soddisfano i requisiti della categoria 1 secondo ASTM F2043-13/ DIN EN 17406 con un peso massimo del sistema (ciclista + bicicletta + sistema di idratazione ecc.) di 120 kg. Categoria 1 secondo DIN EN 17406 Si applica alle biciclette e alle EPAC utilizzate su superfici normali e pavimentate, sulle quali i pneumatici sono destinati a mantenere il contatto con il suolo a velocità media, con cadute occasionali. Velocità media in km/h Altezza massima di caduta/salto in cm Uso previsto Tipo di bicicletta
15 - 25 < 15 pendolarismo e viaggi di piacere biciclette urbane e da città
Categoria 1 secondo ASTM F2043-13 Le biciclette/gli accessori di questa categoria sono utilizzate esclusivamente su strade asfaltate o pavimentate e sentieri in cui le ruote sono in contatto permanente con il terreno.
Le selle SQlab ERGOWAVE® senza sistema active e le selle SQlab ERGOWAVE® con traversa in carbonio possono essere utilizzate esclusivamente su biciclette che soddisfano i requisiti della categoria 4 secondo ASTM F2043-13/ DIN EN 17406 o di una categoria inferiore con un peso massimo del sistema (ciclista + bicicletta + bagagli) di 120 kg. Categoria 4 secondo DIN EN 17406 Riguarda biciclette ed EPAC alle quali si applicano le condizioni 1, 2 e 3 e che vengono utilizzate per discese su strade non asfaltate a velocità inferiori a 40 km/h. I salti devono essere inferiori a 120 cm. irrilevante 120 gare sportive e agonistiche (elevate esigenze tecniche) mountain bike e trail bike abilità tecniche, pratica e buon controllo della bicicletta
Categoria 4 secondo ASTM F2043-13 Le biciclette/i componenti di questa categoria possono essere utilizzate, oltre che nelle condizioni d'uso indicate nelle categorie 1, 2 e 3, anche per discese su terreni accidentati fino a una velocità massima di 40 km/h. In questo caso sono possibili salti e drop fino a un'altezza massima di 122 cm.
Le selle SQlab ERGOWAVE® active possono essere utilizzate esclusivamente su biciclette che soddisfano i requisiti della categoria 5 secondo ASTM F2043-13/ DIN EN 17406 o di una categoria inferiore con un peso massimo del sistema (ciclista + bicicletta + bagagli) di 120 kg.
Nota Tenete presente che la categoria 5 è uno sport estremo pericoloso, in cui anche con ottime capacità di guida e conoscenza del percorso possono verificarsi sollecitazioni elevate e impreviste. In casi estremi ciò può causare un sovraccarico e il cedimento della bicicletta e dei suoi componenti, in particolare del manubrio. Il campo di applicazione indicato è molto rischioso. Siate consapevoli che sono inevitabili cadute, lesioni e paralisi, fino alla morte.
SQlab | SPORTS ERGONOMICS | SELLE ERGOWAVE® | EDIZIONE IT 2026-03 | PAGINA 7
Velocità media in km/h Altezza massima di caduta/salto in cm Uso previsto Tipo di bicicletta Abilità di guida consigliate
Categoria 5 secondo DIN EN 17406 Riguarda biciclette ed EPAC alle quali si applicano le condizioni 1, 2, 3 e 4 e che vengono utilizzate per salti estremi o discese su percorsi non asfaltati a velocità superiori a 40 km/h o per una combinazione di entrambi. Velocità media in km/h Altezza massima di caduta/salto in cm Uso previsto Tipo di bicicletta Abilità di guida consigliate
irrilevante 120 sport estremi biciclette da downhill, dirt jump e freeride abilità tecniche estreme, pratica e controllo della bicicletta
Categoria 5 secondo ASTM F2043-13 Le biciclette/i componenti di questa categoria possono essere utilizzate, oltre che nelle condizioni d'uso indicate nelle categorie 1, 2, 3 e 4, anche per salti estremi e discese su terreni accidentati a velocità superiori a 40 km/h. Sul nostro sito web www.sq-lab.com, nella sezione Servizi sotto Download, è disponibile un elenco di tutti i campi di applicazione secondo ASTM F2043.
Categoria 6 secondo DIN EN 17406 Riguarda biciclette ed EPAC a cui si applica la condizione 1 e che vengono utilizzate in competizioni o in altre occasioni a velocità elevate superiori a 50 km/h, ad esempio discese e sprint. Velocità media in km/h Altezza massima di caduta/salto in cm Uso previsto Tipo di bicicletta Abilità di guida consigliate
30 - 55 15 gare sportive e competizioni ad alta intensità biciclette da corsa, da cronometro e da triathlon sono necessarie abilità tecniche ed esperienza
Avvertenze Superamento del limite di carico individuale dei componenti Rischio di caduta per rottura del componente • Rispettare il peso ammesso del sistema e del cavaliere. • Utilizzare la sella solo nella categoria d'uso prevista o in una categoria inferiore (secondo ASTM F2043-13/ DIN EN 17406). • •
Dopo situazioni che comportano forze particolarmente o inaspettatamente elevate, come ad esempio dopo una caduta, un errore di guida o un incidente, eseguire un'ispezione straordinaria. In caso di dubbio, il componente potenzialmente danneggiato deve essere sostituito per precauzione. In questi casi, è meglio andare sul sicuro e chiedere consiglio al rivenditore specializzato SQlab.
SQlab | SPORTS ERGONOMICS | SELLE ERGOWAVE® | EDIZIONE IT 2026-03 | PAGINA 8
Nota Per proteggere i terzi, un componente che non sia immediatamente ed evidentemente riconoscibile come difettoso deve essere chiaramente contrassegnato come inutilizzabile.
Compatibilità dell'installazione e sicurezza operativa Le selle della serie SQlab ERGOWAVE® sono dotate di tradizionali reggisella rotondi con un diametro di 7 mm realizzati in lega metallica. Questi possono essere montati con poche limitazioni sulla maggior parte dei reggisella disponibili in commercio. Le selle della serie SQlab ERGOWAVE® con l'aggiunta “Carbon” hanno montanti altamente ovali in carbonio con una larghezza di 7 mm e un'altezza di 9,6 mm o 9 mm. In questo caso si applicano disposizioni speciali, elencate di seguito. Il modello SQlab 6OX Trial Fabio Wibmer non ha montanti, è progettato per l'uso con un reggisella a treppiede e può essere utilizzato solo con questo tipo di reggisella. Il modello 6OX Trial Fabio Wibmer NON è quindi compatibile con i reggisella disponibili in commercio. Il principio di funzionamento, le forze di serraggio e la qualità di lavorazione, in particolare delle superfici di contatto e dei bordi del reggisella, possono compromettere la durata della sella o del telaio della sella e possibilmente danneggiarli. Non montare mai la sella SQlab ERGOWAVE® su reggisella non idonei, ma solo su reggisella che soddisfano i seguenti criteri:
Nota Osservare sempre le istruzioni e le avvertenze contenute nelle istruzioni di montaggio e d'uso fornite con il reggisella.
✓ OK
Il serraggio dei montanti deve avere una lunghezza minima “A” (o distanza di supporto) di 32 mm. La lunghezza minima ‘B’ e “C” di ogni singola superficie di serraggio deve essere di almeno 7 mm.
✓ OK
La lunghezza “A” della ganascia superiore deve essere di almeno 32 mm e deve essere posizionata all'interno della ganascia inferiore “B”, che può essere più lunga.
✓ OK
Anche nel caso di reggisella con meccanismo di bloccaggio trasversale rispetto alla direzione di marcia, la lunghezza di bloccaggio “A” deve essere di almeno 32 mm.
Avvertenze Bloccare il telaio della sella con ganasce o superfici di serraggio opposte Rischio di rottura del telaio della sella a causa delle sollecitazioni di flessione. • Bloccare le ganasce o le superfici di serraggio in modo che scorrano nella stessa direzione del telaio della sella.
❌ NOT OK
Montaggio della sella SQlab con morsetti per sella Rischio di rottura a causa di un serraggio inaffidabile della sella • Utilizzare morsetti a sella convenzionali
❌ NOT OK
SQlab | SPORTS ERGONOMICS | SELLE ERGOWAVE® | EDIZIONE IT 2026-03 | PAGINA 9
Avvertenze
Nota Il 6OX Trial non ha montanti della sella, quindi NON è possibile montarlo su reggisella tradizionali.
Attacco per reggisella Tripod
I montanti della sella SQlab ERGOWAVE® con montanti in carbonio hanno un diametro altamente ovale di 7 mm x 9,6 mm o 9 mm. Utilizzare solo reggisella progettati per montanti altamente ovali con questo diametro di 7 mm x 9,6 mm o 9 mm.
Avvertenze Il morsetto della sella non corrisponde alla forma dei binari della sella Rischio di incidenti dovuti alla rottura improvvisa e repentina dei binari della sella durante l'uso. • Montate la vostra sella SQlab M-D Line solo su un reggisella progettato per il montaggio di diametri o sezioni del reggisella di 7 mm.
✓ OK
❌ NOT OK
SQlab | SPORTS ERGONOMICS | SELLE ERGOWAVE® | EDIZIONE IT 2026-03 | PAGINA 10
Avvertenze Montaggio dei montanti in carbonio altamente ovali in un reggisella con bloccaggio laterale Pericolo di incidenti dovuto alla rottura improvvisa e inaspettata del telaio della sella durante l'uso. •
Montare la sella SQlab ERGOWAVE® solo su un morsetto sella previsto per il montaggio di montanti con diametro o sezione trasversale di 7 mm.
❌ NOT OK
✓ OK
Nota Solo i montanti con dimensioni 7 x 9 mm sono omologati per il fissaggio laterale..
✓ OK (7 x 9mm)
È prevedibile un compromissione della sicurezza del prodotto e un danno con conseguente rottura. In tal caso, il telaio della sella potrebbe rompersi improvvisamente e inaspettatamente durante l'uso, causando un incidente.
Avvertenze Danni al telaio della sella dovuti al serraggio con bave Rischio di incidenti dovuti alla rottura improvvisa e repentina del telaio della sella durante l'uso. • Montate la vostra sella SQlab M-D Line solo su reggisella con ganasce di fissaggio ben sbavate.
❌ NOT OK
✓ OK
Per il corretto montaggio del reggisella Tripod sulla 6OX Trial è fondamentale assicurarsi che questo venga prima agganciato alle due scanalature nella parte posteriore della sella. Solo allora il reggisella può essere avvitato con la vite corrispondente nella filettatura della scocca della sella.
SQlab | SPORTS ERGONOMICS | SELLE ERGOWAVE® | EDIZIONE IT 2026-03 | PAGINA 11
1
Attacco bottiglia integrato 613 R Il collegamento SQlab 613 R offre la possibilità di montare uno o due portaborracce standard dietro la sella, come avviene normalmente nelle gare a cronometro o nelle gare di triathlon di media e lunga distanza. Montaggio Per il montaggio del raccordo SQlab 613 R sono necessarie una chiave a brugola da 4 mm e una chiave dinamometrica. Per montare correttamente il raccordo per borraccia sul 613 R, seguire i seguenti passaggi: 1. Inserire la forcella piatta (1), che si trova nella parte superiore centrale del collegamento per borraccia, nella scanalatura prevista a tale scopo del 613 R (2). 2. Avvitare ora le due viti in dotazione (M5 x 25) nei due filetti che si trovano dietro il collegamento dei binari alla scocca della sella (3). Assicurarsi di non superare una coppia di serraggio di 3 Nm! 3. Montare ora un portaborraccia al centro. In alternativa, è possibile fissare due portaborraccia ai punti di montaggio rivolti verso l'esterno (4).
2
3
Il portabottiglie e le viti per il montaggio del portabottiglie non sono inclusi nella fornitura!
Avvertenze Montaggio errato del raccordo della bombola Il raccordo della bombola si rompe. •
Inserire la forcella piatta (1), che si trova nella parte superiore centrale del raccordo della bombola, nella scanalatura prevista per questa forcella.
Attenzione Urti violenti o utilizzo prolungato su pavimentazione in ciottoli Il fissaggio della bottiglia potrebbe fuoriuscire dalla guida. • Guidare su strade il più possibile pianeggianti.
SQlab | SPORTS ERGONOMICS | SELLE ERGOWAVE® | EDIZIONE IT 2026-03 | PAGINA 12
4
Montaggio
Avvertenze Componenti montati in modo errato Il montaggio errato dei componenti può essere causa di cadute. • È necessario aver letto e compreso le istruzioni e le note prima di iniziare a montare la sella •
In caso di dubbi sul montaggio di questi componenti, rivolgersi al rivenditore specializzato SQlab o far montare la sella da un meccanico esperto.
Nota Per l'equipaggiamento di eMTB, eBike e Pedelec è necessario attenersi a norme, regole e regolamenti specifici per ogni Paese. •
In Germania, si prega di osservare le “Linee guida per la conversione in Pedelec” redatte dalla Zweirad-Industrie-Verband e.V. (http://www.ziv-zweirad.de) in collaborazione con Verbund Service und Fahrrad g.e.V. (www.vsf.de) e Zedler-Institut für Fahrradtechnik und -Sicherheit GmbH (www.zedler.de).
•
Le selle SQlab non sono generalmente omologate per pedelec veloci (S-pedelec, fino a 45 km/h). Si prega di osservare le norme specifiche del paese. In Germania è necessario osservare in particolare le “Linee guida per la sostituzione di componenti su ebike/pedelec veloci a pedalata assistita fino a 45 km/h”.
Altezza della sella Troverete informazioni su come regolare correttamente l'altezza della sella nel manuale della vostra bicicletta e in numerosi libri e guide sull'ergonomia della bicicletta. Anche il vostro rivenditore specializzato SQlab sarà lieto di aiutarvi. Grazie al concetto di sella a gradini SQlab, le selle SQlab sono solitamente leggermente più alte di altre selle. È quindi necessario controllare ed eventualmente correggere la regolazione dell'altezza della sella dopo averla sostituita.
Inclinazione della sella Il naso della sella deve essere orizzontale. Se si ha ancora la sensazione di scivolare in avanti, si può inclinare leggermente il naso della sella verso l'alto.
611/612/614 ERGOWAVE®
Supporto per l'osso della sedia Inclinazione consigliata
Inclinazione consigliata
Supporto per l'osso della sedia Inclinazione consigliata
SQlab | SPORTS ERGONOMICS | SELLE ERGOWAVE® | EDIZIONE IT 2026-03 | PAGINA 13
613 ERGOWAVE® R
6OX ERGOWAVE® active 2.1
Supporto per l'osso della sedia
Riassetto/posizionamento orizzontale della sella Montare prima la sella al centro del campo di serraggio. Partendo dalla posizione centrale, variate in avanti e indietro all'interno dell'intervallo di regolazione in base alle vostre esigenze. Le informazioni sulla corretta regolazione della posizione della sella sono riportate nelle istruzioni. della vostra bicicletta e in numerosi libri e guide sull'ergonomia della bicicletta. Anche il vostro rivenditore SQlab sarà lieto di aiutarvi.
Nota Le selle SQlab dovrebbero tendere a essere leggermente più avanzate rispetto alla sella precedente.
Avvertenze Serraggio al di fuori dell'intervallo specificato Rischio di incidenti dovuti alla rottura improvvisa e repentina del telaio della sella durante l'uso. • •
Bloccare la sella SQlab solo all'interno della scala indicata sulle guide della sella. Nel caso di una ganascia inferiore più lunga, assicurarsi assolutamente che il telaio della sella non si deformi durante il serraggio.
La SQlab 613 ERGOWAVE® R è una sella progettata appositamente per le gare a cronometro e il triathlon. Oltre allo sviluppo secondo criteri ergonomici, abbiamo anche rispettato le severe norme dell'UCI. Pertanto, la sella soddisfa tutte le misure specificate dall'UCI.
Nota Durante il montaggio, assicurarsi che la sella sia posizionata orizzontalmente. Per un montaggio conforme alle norme UCI, la punta della sella deve trovarsi almeno 5 cm dietro il movimento centrale.
Coppie di serraggio La coppia di serraggio dei bulloni di fissaggio del reggisella dipende dal modello di reggisella. Tuttavia, non utilizzate un reggisella per il quale il produttore indichi una coppia di serraggio superiore a 18 Nm per i bulloni del morsetto del reggisella.
Avvertenze SQlab | SPORTS ERGONOMICS | SELLE ERGOWAVE® | EDIZIONE IT 2026-03 | PAGINA 14
Coppia di serraggio al di fuori dell'intervallo specificato Rischio di caduta per rottura improvvisa e repentina del telaio della sella a causa di deformazione o costrizione. • Rispettare la coppia di serraggio specificata per il morsetto della sella nelle istruzioni per l'uso fornite con il reggisella. • Non superare mai la coppia di serraggio massima di 18 Nm. Se le specifiche della coppia di serraggio sono in contrasto, rivolgetevi al vostro rivenditore specializzato.
❌ NOT OK
Avvertenze Guida con uno o più bulloni allentati sul reggisella Le guide della sella possono danneggiarsi a tal punto da non poter più essere utilizzate in sicurezza. • • •
Dopo 20-50 chilometri e successivamente almeno ogni 3 mesi, verificare che i bulloni di fissaggio dei foderi della sella siano serrati alla coppia corretta e, se necessario, serrarli nuovamente. Quando si controlla la coppia di serraggio, assicurarsi anche che non venga superata la coppia massima di serraggio. Non guidare mai con una sella allentata.
Nota Quando si controlla la coppia di serraggio, assicurarsi che non venga superata la coppia massima di serraggio.
eBike Ready I prodotti SQlab con l'etichetta eBike Ready sono adatti all'uso su pedelec nella rispettiva categoria ASTM F2043-13/ DIN EN 17406 in termini di funzionalità, ergonomia e durata (secondo le norme DIN EN ISO 4210 e DIN EN ISO 15194).
Nota L'etichetta eBike Ready di SQlab si riferisce esclusivamente all'utilizzo su pedelec con pedalata assistita fino a 25 km/h. L'etichetta eBike Ready è riportata sulla confezione, sul manuale d'uso e sulla pagina del prodotto SQlab.
Sostituzione delle selle SQlab ERGOWAVE® sui pedelec25 Le e-bike e i pedelec con marchio CE e pedalata assistita fino a 25 km/h sono soggetti alla Direttiva Macchine, il che significa che i componenti di queste biciclette non possono essere sostituiti o modificati senza ulteriori modifiche. Per fare chiarezza, le associazioni Zweirad-IndustrieVerband (ZIV) e Verbund Service und Fahrrad (VSF), in collaborazione con lo Zedler-Institut e il Bundesinnungsverband Fahrrad (BIV), hanno pubblicato una guida congiunta alla sostituzione dei componenti sulle e-bike/pedelec25. Ciò che i rivenditori di biciclette e le officine possono modificare su questi veicoli e quali componenti devono ottenere l'approvazione del produttore del veicolo o del fornitore del sistema è chiaramente regolato dalle linee guida e può quindi essere classificato come una raccomandazione di azione.
Sul nostro sito web www.sq-lab.com/service/downloads/ troverete un documento denominato eBike Ready nell'area di assistenza alla voce Download. Qui troverete informazioni dettagliate sulla sostituzione dei componenti del Pedelec25, nonché le linee guida per la sostituzione dei componenti delle associazioni Zweirad-Industrie-Verband (ZIV), Verbund Service und Fahrrad (VSF), Zedler-Institut e Bundesinnungsverband Fahrrad (BIV).
Sostituzione delle selle SQlab ERGOWAVE® sul Pedelec45 La sostituzione dei componenti delle selle SQlab ERGOWAVE® con l'etichetta eBike Ready sui pedelec veloci, i cosiddetti S-pedelec, che sono classificati come veicoli a motore e sono soggetti alla Direttiva UE 2002/24/E6 o al Regolamento UE No. 168/2013, è possibile con limitazioni sulla base della linea guida “Sostituzione di componenti su S-pedelec - biciclette elettriche veloci / pedelec con pedalata assistita fino a 45 km/h” dell'Associazione federale della corporazione dei meccanici tedeschi delle due ruote (BIV), TÜV Rheinland, velotech.de, Verbund Service und Fahrrad (VSF), Zedler-Institut e Zweirad-Industrie-Verband (ZIV), se lo sfalsamento posteriore rispetto al campo di applicazione standard / originale non è superiore a 20 mm. In questo caso, una variazione della distribuzione del carico al di fuori dell'intervallo di regolazione previsto può comportare caratteristiche di sterzata critiche. Anche la lunghezza delle guide della sella sul telaio della sella e la forma della sella giocano un ruolo importante. Sul nostro sito web www.sq-lab.com/service/downloads/ troverete un documento denominato eBike Ready nell'area di assistenza alla voce Download. Qui troverete informazioni dettagliate sulla sostituzione dei componenti del Pedelec45, nonché le linee guida per la sostituzione dei componenti delle associazioni Zweirad-Industrie-Verband (ZIV), Verbund Service und Fahrrad (VSF), Zedler-Institut e Bundesinnungsverband Fahrrad (BIV).
SQlab | SPORTS ERGONOMICS | SELLE ERGOWAVE® | EDIZIONE IT 2026-03 | PAGINA 15
La sostituzione delle selle SQlab ERGOWAVE® con il marchio eBike Ready è possibile sulla base dell'azione raccomandata “Linee guida per la sostituzione di componenti per biciclette elettriche/pedelec a marchio CE con pedalata assistita fino a 25 km/h” delle associazioni ZweiradIndustrie-Verband (ZIV) e Verbund Service und Fahrrad (VSF) in collaborazione con lo Zedler-Institut e il Bundesinnungsverband Fahrrad (BIV), se lo scostamento posteriore rispetto al campo di applicazione standard/originale non supera i 20 mm. In questo caso, una variazione della distribuzione del carico al di fuori dell'intervallo di regolazione previsto può comportare caratteristiche di sterzata critiche. Anche la lunghezza delle guide della sella sul telaio della sella e la forma della sella giocano un ruolo importante.
La tecnologia della sella SQlab active Le selle SQlab ERGOWAVE® active sono dotate di un elastomero sostituibile.
Struttura della sella Il design della sella consente al bacino di muoversi su un piano orizzontale. In questo modo è possibile eseguire la cosiddetta oscillazione pelvica, proprio come quando si cammina naturalmente.
Impostazione del movimento active Per ottenere un'inclinazione della sella ancora più efficace e confortevole, nei modelli attivi è possibile regolare la durezza dell'elemento active sostituendo l'elastomero.
Configurazione dell'elastomero SQlab ERGOWAVE® active 2.1
ERGOWAVE® active 2.1 con elastomero inserito
ERGOWAVE® active 2.1 con elastomero rimosso
L'ampiezza del movimento di inclinazione delle selle SQlab ERGOWAVE® active può essere regolata sostituendo l'elastomero. Gli elastomeri con diversi gradi di durezza, a seconda del peso del ciclista, sono disponibili presso i rivenditori specializzati o nel negozio online.
SQlab | SPORTS ERGONOMICS | SELLE ERGOWAVE® | EDIZIONE IT 2026-03 | PAGINA 16
Gli elastomeri non sono avvitati o incollati, ma solo bloccati e possono essere estratti manualmente all'indietro. Gli elastomeri possono essere inumiditi per facilitarne la sostituzione.
Dati tecnici
Nota I modelli speciali non sono elencati separatamente. Le informazioni sono disponibili sotto il modello base corrispondente.
Articolo n.
Materiale del montante
Diametro del puntone della sella
Peso Sella (g)
Max. coppia di serraggio
6 1/2 ERGOWAVE®
2901 - 2906
CrMo
Ø 7 mm
> 258
18 Nm
611 ERGOWAVE®
57230-2028
S-Tube
Ø 7 mm
> 205
18 Nm
611 ERGOWAVE® Carbon
57230-2027
Carbon
Ø 7 x 9,6 mm
> 162
18 Nm
611 ERGOWAVE® active
1894 - 1897
S-Tube
Ø 7 mm
> 238
18 Nm
611 ERGOWAVE® active Carbon
1898 - 1901
Carbon
Ø 7 x 9,6 mm
> 199
18 Nm
611 ERGOWAVE® active 2.1
57230-2024
S-Tube
Ø 7 mm
> 237
18 Nm
611 ERGOWAVE® active 2.1 Carbon
57230-2073
Carbon
Ø 7 x 9 mm
> 187
18 Nm
611 ERGOWAVE® CroMo
57230-2029
CrMo
Ø 7 mm
> 244
18 Nm
611 Infinergy® ERGOWAVE® active 2.1 ClipOn
57250-2096
S-Tube
Ø 7 mm
> 299
18 Nm
612 ERGOWAVE®
1866 - 1869
S-Tube
Ø 7 mm
> 196
18 Nm
612 ERGOWAVE® Carbon
57230-2035
Carbon
Ø 7 x 9,6 mm
> 150
18 Nm
612 ERGOWAVE® active 2.1
57230-2032
S-Tube
Ø 7 mm
> 224
18 Nm
612 ERGOWAVE® active 2.1 Carbon
57230-2075
Carbon
Ø 7 x 9 mm
> 187
18 Nm
612 ERGOWAVE® active 2.2
57260-2032
S-Tube
Ø 7 mm
> 245
18 Nm
612 ERGOWAVE® R
57230-2034
S-Tube
Ø 7 mm
> 165
18 Nm
612 ERGOWAVE® R Carbon
57230-2033
Carbon
Ø 7 x 9,6 mm
> 125
18 Nm
612R ERGOWAVE® Carbon 2.0
57260-2033
Carbon
Ø 7 x 9 mm
> 135
18 Nm
613 ERGOWAVE® R
57230-2038
S-Tube
Ø 7 mm
> 230
18 Nm
613 ERGOWAVE® R Carbon
57230-2037
Carbon
Ø 7 x 9,6 mm
> 185
18 Nm
614 ERGOWAVE® active 2.1
57230-2022
S-Tube
Ø 7 mm
> 215
18 Nm
614 ERGOWAVE® active 2.1 Carbon
57230-2077
Carbon
Ø 7 x 9 mm
> 192
18 Nm
6OX Dirt
57250-2058
CrMo
Ø 7 mm
> 275
18 Nm
6OX Trial
57230-2023
-
Ø 7 mm
> 190
18 Nm
6OX ERGOWAVE® active 2.1
2447/2448/2449/2450
S-Tube
Ø 7 mm
> 260
18 Nm
6OX ERGOWAVE® active 2.2
57250-2020
CrMo
Ø 7 mm
> 261
18 Nm
6OX Infinergy® ERGOWAVE® active 2.1
57230-2021
S-Tube
Ø 7 mm
> 260
18 Nm
SQlab | SPORTS ERGONOMICS | SELLE ERGOWAVE® | EDIZIONE IT 2026-03 | PAGINA 17
Designazione
Ispezione, manutenzione Controllare regolarmente la superficie della sella e delle guide della sella per verificare la presenza di eventuali danni almeno due volte l'anno, al massimo dopo 2000 chilometri e soprattutto dopo cadute o altre situazioni che comportano forze insolitamente elevate. I danni possono essere difficili da riconoscere. Scricchiolii e scricchiolii, nonché scolorimento, crepe e ondulazioni sulla superficie delle guide della sella possono indicare danni dovuti al sovraccarico.
Avvertenze Pedalare con una sella danneggiata Rischio di caduta a causa della rottura improvvisa e repentina del telaio della sella durante l'uso • In caso di dubbio, non continuare a pedalare e contattare immediatamente il rivenditore SQlab.
Cura Pulire regolarmente la sella con acqua e un panno morbido. In caso di sporco più intenso, è possibile utilizzare un detergente o un prodotto per la pulizia disponibile in commercio e acqua calda.
Attenzione Pulizia errata Danneggiamento della sella, del guscio della sella o dei montanti • Non utilizzare detergenti ad alta pressione • Evitare detergenti contenenti solventi o aggressivi come acetone, nitro (diluente), benzina o tricloroetilene Rumori come scricchiolii, scricchiolii e cigolii sono indesiderati. Di solito la causa è difficile da individuare. La fonte più comune sulla sella è il morsetto della sella.
Nota Assicurarsi assolutamente che le superfici di fissaggio del reggisella e l'area di fissaggio dei montanti delle guide siano prive di sporco. Tuttavia, anche il collegamento tra il reggisella e il telaio al movimento centrale spesso produce rumore. Anche il collegamento dei foderi alla sella può essere causa di rumore. Di solito è il collegamento posteriore delle guide della sella a causare il rumore.
Nota SQlab | SPORTS ERGONOMICS | SELLE ERGOWAVE® | EDIZIONE IT 2026-03 | PAGINA 18
Un po' di olio spray o penetrante nello spazio tra le guide della sella e il guscio della sella è utile. Inizialmente l'oliatura deve essere ripetuta circa ogni 2-3 corse. In seguito, il rumore dovrebbe scomparire anche senza una lubrificazione regolare.
Nota Per individuare la fonte effettiva del rumore, si consiglia innanzitutto di lubrificare il collegamento anteriore o posteriore tra il reggisella e la scocca della sella.
Responsabilità per difetti di materiale e garanzia All'interno dell'UE, la responsabilità legale per i difetti materiali si applica a tutti i contratti di vendita tra privati e venditori commerciali. Gli acquirenti hanno diritto alla garanzia per 2 anni dalla data di acquisto. In caso di difetti o di richieste di garanzia, il contatto è il partner SQlab presso il quale è stato acquistato il prodotto.
Nota Questa normativa si applica solo nei Paesi europei. Rivolgetevi al vostro rivenditore SQlab per conoscere eventuali normative diverse nel vostro paese.
La seguente garanzia del rivenditore specializzato si aggiunge e non influisce sulla responsabilità legale per difetti materiali del partner contrattuale.
Oltre alla responsabilità legale per i difetti materiali, SQlab GmbH estende la garanzia del produttore da 24 a 36 mesi per i prodotti acquistati presso i rivenditori specializzati in Germania. In caso di difetti o di richieste di garanzia, rivolgersi al proprio rivenditore SQlab. La seguente garanzia per il cliente finale si aggiunge alla responsabilità legale per difetti materiali del vostro partner contrattuale e non la pregiudica. Per danni irreparabili al vostro prodotto SQlab causati da una caduta, SQlab GmbH vi offre uno sconto pari al 50% del prezzo di acquisto pagato fino a 36 mesi dalla data di acquisto al momento dell'acquisto di un nuovo prodotto SQlab sostitutivo. Se desiderate usufruire del Crash Replacement, inviateci il vostro prodotto difettoso al seguente indirizzo: SQlab GmbH Crash Replacement Keltenring 9 D-82041 Oberhaching Il prodotto originariamente acquistato diventa automaticamente di proprietà di SQlab GmbH. SQlab si metterà in contatto con il cliente per un prodotto sostitutivo adeguato dopo un esame approfondito. I reclami nell'ambito della garanzia per il cliente finale sono validi solo se: •
Il prodotto SQlab è stato registrato nel programma Crash Replacement di SQlab (si trova sul nostro sito web www.sq-lab.com nell'area assistenza alla voce Crash Replacement) È possibile fornire la prova d'acquisto Non sono state apportate modifiche al prodotto L'uso previsto è stato rispettato Il difetto della sella non è dovuto a un montaggio scorretto o alla mancanza di manutenzione Sono esclusi i danni dovuti all'usura La garanzia supplementare per il cliente finale è valida solo in Germania
• • • • • •
Il cliente finale non ha ulteriori diritti nei confronti di SQlab GmbH in base alla presente garanzia. In caso di difetto o di richiesta di garanzia, SQlab GmbH è il punto di contatto.
Usura e conservazione Le biciclette e i loro componenti sono soggetti a un'usura legata alla funzione, per lo più dipendente dall'uso, come l'abrasione di pneumatici, manopole e pastiglie dei freni. L'usura ambientale è causata dalla conservazione in condizioni ambientali aggressive, come la luce del sole e l'influenza di pioggia, vento e sabbia. L'usura non è coperta dalla garanzia.
•
Conservare la sella a temperature comprese tra -10°C e 40°C e con un'umidità inferiore al 60%
Produttore e distributore Boards & More GmbH, Rabach 1, 4591 Molln, Austria
Partner di distribuzione esteri, rivenditori specializzati e indirizzi L'elenco dei nostri partner di distribuzione nazionali e internazionali e dei rivenditori specializzati è disponibile sul nostro sito web: http://www.sq-lab.com
SQlab | SPORTS ERGONOMICS | SELLE ERGOWAVE® | EDIZIONE IT 2026-03 | PAGINA 19
Attenzione Conservazione errata della sella SQlab quando viene montata o rimontata Usura prematura dovuta a luce solare, temperatura o umidità • Evitare la luce diretta del sole sulla sella
SQlab | SPORTS ERGONOMICS | SELLE ERGOWAVE® | EDIZIONE IT 2026-03 | PAGINA 20
SQlab Boards & More GmbH www.sq-lab.com
Rabach 1 4591 Molln Austria
Phone Fax E-Mail
+49 (0)89 - 666 10 46-0 +49 (0)89 - 666 10 46-18 info@sq-lab.com
MANUAL DE INSTRUCCIONES SILLINES ERGOWAVE®
Notas sobre el manual de instrucciones Preste especial atención a las notas que se destacan a continuación. ¡Las posibles consecuencias descritas no se describen por separado en cada nota!
Advertencia Indica una situación potencialmente peligrosa. Si no se evita, la silla de montar u otras piezas pueden resultar dañadas..
Precaución Indica un peligro potencial. Si no se evita, puede provocar lesiones leves o menores.
Advertencia Indica un peligro potencial. Si no se evita, puede provocar la muerte o lesiones graves.
Peligro Indica un peligro inminente. Si no se evita, puede provocar la muerte o lesiones graves.
SQlab | SPORTS ERGONOMICS | SILLINES ERGOWAVE® | EDICIÓN ES 2026-03 | PÀGINA 2
Índice Denominación del producto ................................................................................................................. 4 Prólogo .................................................................................................................................................. 4 Ilustración ............................................................................................................................................. 5 Uso previsto .......................................................................................................................................... 6 Compatibilidad de montaje y seguridad operativa .............................................................................. 8 Montaje............................................................................................................................................... 12 Altura del sillín .................................................................................................................................... 13 Inclinación del sillín ............................................................................................................................. 13 Posición trasera/horizontal del sillín .................................................................................................. 14 Par de apriete ..................................................................................................................................... 14 eBike Ready......................................................................................................................................... 15 La tecnología de sillines SQlab active (dependiendo del modelo) ..................................................... 16 Ajuste del movimiento active ............................................................................................................. 16 Datos técnicos ..................................................................................................................................... 17 Inspección, mantenimiento ................................................................................................................ 18
Responsabilidad por defectos materiales y garantía ......................................................................... 18 Desgaste y almacenamiento ............................................................................................................... 19 Fabricante y distribución .................................................................................................................... 19 Distribuidores extranjeros, distribuidores especializados y direcciones ........................................... 19
SQlab | SPORTS ERGONOMICS | SILLINES ERGOWAVE® | EDICIÓN ES 2026-03 | PÀGINA 3
Cuidado ............................................................................................................................................... 18
Información para el usuario Sillín SQlab ERGOWAVE® Denominación del producto 6OX Infinergy® ERGOWAVE® active 2.1 (ClipOn)
611 ERGOWAVE® (Carbon)
612 ERGOWAVE® Carbon
613 ERGOWAVE® R (Carbon)
6OX ERGOWAVE® active 2.1
611 ERGOWAVE® CroMo
612 ERGOWAVE® active 2.1 (Carbon)
614 ERGOWAVE® active 2.1 (Carbon)
6OX ERGOWAVE® active 2.2 6OX Trial 6OX Dirt
611 ERGOWAVE® active (Carbon) 611 ERGOWAVE® active 2.1 (Carbon) 611 Infinergy® ERGOWAVE® active 2.1 ClipOn
612 ERGOWAVE® active 2.2 612 ERGOWAVE® R (Carbon) 612R ERGOWAVE® 2.0 Carbon
6 1/2 ERGOWAVE®
Prólogo Le felicitamos por su nuevo sillín SQlab ERGOWAVE®. En el resto del manual de instrucciones, todos los sillines que aparecen en la «Denominación del producto» se denominan «sillines ERGOWAVE®». La nueva forma del sillín ERGOWAVE® ha sido desarrollada para una posición deportiva en la bicicleta de montaña, la bicicleta de gravel, la bicicleta de carretera y la bicicleta de triatlón/contrarreloj. Ha obtenido las mejores puntuaciones en todas las pruebas realizadas durante la compleja fase de desarrollo. La parte trasera elevada con un ligero escalón redondeado y la forma ondulada posterior, que da paso a un segundo escalón pequeño, proporcionan a los pelvis una gran sujeción hacia atrás y distribuyen la presión de forma óptima hasta las estructuras profundas del cuerpo. La punta del sillín, que sigue estando más baja, en combinación con la hendidura en el centro, crea más espacio y libertad para la zona perineal. Hemos desarrollado estos sillines con los más altos requisitos, especialmente en lo que respecta a las propiedades ergonómicas, pero también al aspecto y, por último, pero no por ello menos importante, a la durabilidad necesaria para el ámbito de aplicación correspondiente. Las indicaciones contenidas en esta información para el usuario sobre el ámbito de aplicación, la seguridad, la compatibilidad de montaje y el uso están destinadas tanto a personas menos expertas como a expertos en bicicletas con muchos años de experiencia. En particular, los capítulos «Uso previsto» y «Montaje» contienen indicaciones específicas del producto que pueden diferir de las de productos similares. Esta información para el usuario no sustituye a la de su bicicleta y la de su tija de sillín, sino que la complementa. Antes del montaje y el uso, es necesario leer atentamente y tener en cuenta toda la información para el usuario. SQlab | SPORTS ERGONOMICS | SILLINES ERGOWAVE® | EDICIÓN ES 2026-03 | PÀGINA 4
Guárdela cuidadosamente para consultarla más adelante o para trabajos de mantenimiento o pedidos de piezas de repuesto, y entréguela si la utiliza un tercero o la vende.
Advertencia Esta información para el usuario no sustituye al mecánico de bicicletas cualificado, su experiencia y su formación. Si antes o durante el montaje tiene dudas sobre si dispone de las herramientas o las habilidades manuales necesarias, no lo dude y pida ayuda a su distribuidor especializado de SQlab.
Ilustración
6OX ERGOWAVE® active 2.1
6OX ERGOWAVE® active 2.2
6OX Trial
6OX Dirt
6 1/2 ERGOWAVE®
611 ERGOWAVE® (Carbon)
611 ERGOWAVE® CroMo
611 ERGOWAVE® active (Carbon)
611 ERGOWAVE® active 2.1
611 ERGOWAVE® active 2.1 Carbon
611 Infinergy® ERGOWAVE® active 2.1 ClipOn
612 ERGOWAVE® (Carbon)
612 ERGOWAVE® active 2.1
612 ERGOWAVE® active 2.1 Carbon
612 ERGOWAVE® active 2.2
612 ERGOWAVE® R (Carbon)
612R ERGOWAVE® Carbon 2.0
613 ERGOWAVE® R (Carbon)
614 ERGOWAVE® active 2.1
614 ERGOWAVE® active 2.1 Carbon
SQlab | SPORTS ERGONOMICS | SILLINES ERGOWAVE® | EDICIÓN ES 2026-03 | PÀGINA 5
6OX Infinergy® ERGOWAVE® active 2.1 (ClipOn)
Uso previsto Los distintos modelos de la serie SQlab ERGOWAVE® se han desarrollado, según el modelo, para los diferentes ámbitos de aplicación EPerformance & Gravity, MTB Tech & Trail, Gravel, Road & MTB Race y Triatlón, y se han sometido a numerosas pruebas. La sobrecarga y el daño del sillín se ven influidos por las características del terreno recorrido, la habilidad del ciclista, el estilo de conducción, el peso del ciclista o el peso total del sistema y otros acontecimientos especiales, como errores de conducción, caídas y accidentes. Para describir el uso previsto, nos basamos en las categorizaciones internacionales ASTM F2043- 13/ DIN EN 17406, que describen los diferentes ámbitos de aplicación con la mayor precisión posible.
Advertencia Los modelos especiales no se enumeran por separado. La información se encuentra en el modelo básico correspondiente.
Peso máximo del conductor
Categoría de uso según ASTM F204313
Categoría de uso según DIN EN 17406
Distinción eBike Ready
6 1/2 ERGOWAVE®
80 kg
Categoría 3
Categoría 3
Sí
611 ERGOWAVE®
90 kg
Categoría 4
Categoría 4
No
611 ERGOWAVE® Carbon
90 kg
Categoría 4
Categoría 4
No
611 ERGOWAVE® active
100 kg
Categoría 4
Categoría 4
Sí
611 ERGOWAVE® active Carbon
90 kg
Categoría 4
Categoría 4
Sí
611 ERGOWAVE® active 2.1
100 kg
Categoría 4
Categoría 4
Sí
611 ERGOWAVE® active 2.1 Carbon
90 kg
Categoría 4
Categoría 4
Sí
611 ERGOWAVE® CroMo
90 kg
Categoría 4
Categoría 4
No
611 Infinergy® ERGOWAVE® active 2.1 ClipOn
100 kg
Categoría 4
Categoría 4
Sí
612 ERGOWAVE®
90 kg
Categoría 4
Categoría 4/6
No
612 ERGOWAVE® Carbon
90 kg
Categoría 4
Categoría 4/6
No
612 ERGOWAVE® active 2.1
100 kg
Categoría 4
Categoría 4/6
Sí
612 ERGOWAVE® active 2.1 Carbon
90 kg
Categoría 4
Categoría 4/6
Sí
612 ERGOWAVE® active 2.2
100 kg
Categoría 4
Categoría 4/6
Sí
612 ERGOWAVE® R
90 kg
Categoría 1
Categoría 1/6
No
612 ERGOWAVE® R Carbon
90 kg
Categoría 1
Categoría 1/6
No
612R ERGOWAVE® 2.0 Carbon
90 kg
Categoría 1
Categoría 1/6
No
613 ERGOWAVE® R
90 kg
Categoría 1
Categoría 1/6
No
613 ERGOWAVE® R Carbon
90 kg
Categoría 1
Categoría 1/6
No
614 ERGOWAVE® active 2.1
100 kg
Categoría 4
Categoría 4
Sí
614 ERGOWAVE® active 2.1 Carbon
90 kg
Categoría 4
Categoría 4
Sí
6OX Dirt
100 kg
Categoría 5
Categoría 5
No
6OX Trial
90 kg
Categoría 5
Categoría 5
No
6OX ERGOWAVE® active 2.1
110 kg
Categoría 5
Categoría 5
Sí
Denominación del modelo
SQlab | SPORTS ERGONOMICS | SILLINES ERGOWAVE® | EDICIÓN ES 2026-03 | PÀGINA 6
Denominación del modelo
Peso máximo del conductor
Categoría de uso según ASTM F204313
Categoría de uso según DIN EN 17406
Distinción eBike Ready
6OX ERGOWAVE® active 2.2
110 kg
Categoría 5
Categoría 5
Sí
6OX Infinergy® ERGOWAVE® active 2.1
110 kg
Categoría 5
Categoría 5
Sí
Los sillines SQlab 613 solo deben utilizarse en bicicletas que cumplan los requisitos de la categoría 1 según la norma ASTM F2043-13/ DIN EN 17406, con un peso máximo del sistema (ciclista + bicicleta + sistema de hidratación, etc.) de 120 kg. Categoría 1 según DIN EN 17406 Aplica a bicicletas y EPAC que se utilizan en superficies normales y pavimentadas, en las que los neumáticos deben mantener el contacto con el suelo a una velocidad media, con caídas ocasionales. Velocidad media en km/h Altura máxima de caída/salto en cm Uso previsto Tipo de bicicleta
15 - 25 < 15 Desplazamientos diarios y ocio Bicicletas urbanas y de ciudad
Categoría 1 según ASTM F2043-13 Las bicicletas/componentes de esta categoría se utilizan exclusivamente en carreteras y caminos asfaltados o pavimentados, en los que las ruedas están en contacto permanente con el suelo.
Los sillines SQlab ERGOWAVE® sin sistema active y los sillines SQlab ERGOWAVE® con tirantes de carbono solo deben utilizarse en bicicletas que cumplan los requisitos de la categoría 4 según la norma ASTM F2043-13/ DIN EN 17406 o una categoría inferior, con un peso máximo del sistema (ciclista + bicicleta + equipaje) de 120 kg. Categoría 4 según DIN EN 17406 Aplica a bicicletas y EPAC a las que se aplican las condiciones 1, 2 y 3, y que se utilizan para descensos por caminos sin asfaltar a velocidades inferiores a 40 km/h. Los saltos deben ser inferiores a 120 cm. Velocidad media en km/h Altura máxima de caída/salto en cm Uso previsto Tipo de bicicleta Habilidades de conducción recomendadas
irrelevante < 120 deportes y competiciones (alto nivel técnico) bicicletas de montaña y de trail habilidades técnicas, práctica y buen control de la bicicleta
Los sillines SQlab ERGOWAVE® active solo deben utilizarse en bicicletas que cumplan los requisitos de la categoría 5 según la norma ASTM F2043-13/ DIN EN 17406 o una categoría inferior, con un peso máximo del sistema (ciclista + bicicleta + equipaje) de 120 kg.
Advertencia Tenga en cuenta que la categoría 5 es un deporte extremo peligroso en el que, incluso con muy buenas habilidades de conducción y conocimiento de la ruta, pueden producirse cargas inesperadamente altas e imprevistas. En casos extremos, esto puede provocar una sobrecarga y el fallo de la bicicleta y sus componentes, en particular del manillar. El ámbito de uso mencionado es muy arriesgado. Hay que contar con caídas, lesiones y parálisis inevitables, que pueden llegar a causar la muerte.
SQlab | SPORTS ERGONOMICS | SILLINES ERGOWAVE® | EDICIÓN ES 2026-03 | PÀGINA 7
Categoría 4 según ASTM F2043-13 Las bicicletas/componentes de esta categoría pueden utilizarse, además de en las condiciones de uso mencionadas en las categorías 1, 2 y 3, también para descensos en terrenos accidentados a una velocidad máxima de 40 km/h. En este caso, pueden producirse saltos y caídas de hasta una altura máxima de 122 cm.
Categoría 5 según DIN EN 17406 Aplica a bicicletas y EPAC a las que se aplican las condiciones 1, 2, 3 y 4, y que se utilizan para saltos o descensos extremos en caminos sin asfaltar a velocidades superiores a 40 km/h, o para una combinación de ambos. Velocidad media en km/h irrelevante Altura máxima de caída/salto en cm > 120 Uso previsto Deportes extremos Tipo de bicicleta Bicicletas de descenso, dirt jump y freeride Habilidades de conducción recomendadas Habilidades técnicas extremas, práctica y control de la bicicleta
Categoría 5 según ASTM F2043-13. Las bicicletas y los accesorios de esta categoría pueden utilizarse, además de en las condiciones de uso mencionadas en las categorías 1, 2, 3 y 4, también para saltos y descensos extremos en terrenos accidentados a velocidades superiores a 40 km/h. En nuestra página web www.sq-lab.com, en la sección de servicio, bajo Descargas, encontrará una lista de todos los ámbitos de aplicación según ASTM F2043.
Categoría 6 según DIN EN 17406. Aplica a bicicletas y EPAC a las que se aplica la condición 1 y que se utilizan en competiciones u otras ocasiones a velocidades elevadas de más de 50 km/h, por ejemplo, en descensos y sprints. Velocidad media en km/h Altura máxima de caída/salto en cm Uso previsto Tipo de bicicleta Habilidades de conducción recomendadas
30 - 55 < 15 Paseos deportivos y competitivos con gran esfuerzo físico Bicicletas de carretera, de contrarreloj y de triatlón Se requieren habilidades técnicas y práctica
Advertencia Superación del límite de carga individual de los componentes. Riesgo de caída por rotura de los componentes. • Respete el peso admisible del sistema y del ciclista. • Utilice el sillín únicamente en la categoría de uso prevista o en una inferior (según ASTM F2043-13/ DIN EN 17406). • Realice una inspección extraordinaria después de situaciones en las que se haya ejercido una fuerza especialmente grande o inesperada, como, por ejemplo, después de una caída, un error de conducción o un accidente. • En caso de duda, se debe sustituir el componente posiblemente dañado de forma preventiva. En tal caso, es mejor ir sobre seguro y pedir consejo a su distribuidor especializado de SQlab.
SQlab | SPORTS ERGONOMICS | SILLINES ERGOWAVE® | EDICIÓN ES 2026-03 | PÀGINA 8
Advertencia Para proteger a terceros, cualquier componente que no sea inmediatamente y evidentemente reconocible como defectuoso debe marcarse claramente como inservible.
Compatibilidad de montaje y seguridad operativa Los sillines de la serie SQlab ERGOWAVE® tienen los tirantes redondos habituales, con un diámetro de 7 mm, fabricados en aleación metálica. Se pueden montar en la mayoría de las tijas de sillín habituales en el mercado, con algunas excepciones. Los sillines de la serie SQlab ERGOWAVE® con la denominación «Carbon» tienen tirantes altamente ovalados de carbono con una anchura de 7 mm y una altura de 9,6 mm o 9 mm. En este caso se aplican disposiciones especiales, que se enumeran a continuación. El modelo SQlab 6OX Trial Fabio Wibmer no tiene tirantes, está diseñado para utilizarse con una tija de sillín trípode y solo puede utilizarse con este tipo de tija. Por lo tanto, el 6OX Trial Fabio Wibmer NO es compatible con las tijas de sillín habituales en el mercado. El principio de funcionamiento, las fuerzas de sujeción y la calidad de acabado, especialmente de las superficies de contacto y los bordes de la tija del sillín, pueden afectar a la durabilidad del sillín o del armazón del sillín y posiblemente dañarlos. Por lo tanto, nunca monte su sillín SQlab ERGOWAVE® en tijas de sillín inadecuadas, sino solo en tijas de sillín que cumplan los siguientes criterios:
Advertencia Tenga siempre en cuenta las instrucciones y advertencias que se incluyen en las instrucciones de montaje y uso de su tija de sillín.
✓ OK
La sujeción de los puntales debe tener una longitud «A» (o distancia de apoyo) mínima de 32 mm. La longitud mínima «B» y «C» de cada superficie de sujeción individual debe ser de al menos 7 mm.
✓ OK
La longitud «A» de la mordaza superior debe ser de al menos 32 mm y estar situada dentro de la mordaza inferior «B», que puede ser más larga.
✓ OK
Incluso en los sillines con un mecanismo de sujeción transversal a la dirección de marcha, la longitud de sujeción «A» debe ser de al menos 32 mm.
Advertencia Sujeción del bastidor de la horquilla con mordazas o superficies de sujeción opuestas Riesgo de rotura del bastidor de la horquilla debido a la tensión de flexión • Sujete las mordazas o superficies de sujeción de manera que queden alineadas con el bastidor de la horquilla.
❌ NOT OK
Montaggio della sella SQlab ERGOWAVE® tramite morsetti per sella Riesgo de rotura debido a una sujeción poco fiable del sillín. • Utilice abrazaderas de sillín convencionales.
❌ NOT OK
SQlab | SPORTS ERGONOMICS | SILLINES ERGOWAVE® | EDICIÓN ES 2026-03 | PÀGINA 9
Advertencia
Advertencia El 6OX Trial no tiene tirantes de sillín, por lo que NO es posible montarlo en tijas de sillín convencionales.
Fijación para soporte de trípode
Los tirantes de su sillín SQlab ERGOWAVE® con tirantes de carbono tienen un diámetro ovalado alto de 7 mm x 9,6 mm o 9 mm. Utilice únicamente tijas de sillín diseñadas para tirantes ovalados altos con este diámetro de 7 mm x 9,6 mm o 9 mm.
Advertencia La fijación del sillín no se adapta a la forma de los tirantes del sillín. Riesgo de accidente debido a la rotura repentina e inesperada del bastidor del sillín durante su uso. •
Monte su sillín SQlab ERGOWAVE® únicamente en una tija de sillín diseñada para el montaje de tirantes con un diámetro o una sección transversal de 7 mm.
✓ OK
❌ NOT OK SQlab | SPORTS ERGONOMICS | SILLINES ERGOWAVE® | EDICIÓN ES 2026-03 | PÀGINA 10
Advertencia Montaje de los tirantes de carbono altamente ovalados en una tija de sillín con sujeción lateral Riesgo de accidente por rotura repentina e inesperada del bastidor del sillín durante el uso. •
Monte su sillín SQlab ERGOWAVE® únicamente en una abrazadera de sillín diseñada para el montaje de tirantes con un diámetro o una sección transversal de 7 mm.
❌ NOT OK
✓ OK
Advertencia Solo los puntales con unas dimensiones de 7 x 9 mm están homologados para la sujeción lateral.
✓ OK (7 x 9mm)
Es previsible que se vea afectada la seguridad del producto y que se produzcan daños con rotura. En tal caso, el cuadro del sillín podría romperse de forma repentina e inesperada durante el uso y provocar un accidente.
Advertencia Daños en el armazón del sillín por atascamiento con rebabas Riesgo de accidente por rotura repentina e inesperada del armazón del sillín durante su uso. • Monte su sillín SQlab M-D Line solo en tijas de sillín cuyas mordazas estén limpias y sin rebabas.
❌ NOT OK
✓ OK
Para montar correctamente la tija de sillín Tripod en la 6OX Trial, es imprescindible asegurarse de que primero se enganche en las dos ranuras de la parte trasera del sillín. Solo entonces se podrá atornillar la tija de sillín con el tornillo correspondiente en la rosca de la carcasa del sillín.
SQlab | SPORTS ERGONOMICS | SILLINES ERGOWAVE® | EDICIÓN ES 2026-03 | PÀGINA 11
1
Fijación integrada para botellas 613 R La fijación SQlab 613 R permite montar uno o dos portas botellas convencionales detrás del sillín, como es habitual en las pruebas contrarreloj o en las distancias medias y largas del triatlón. Montaje Para montar la conexión SQlab 613 R, necesitará una llave Allen de 4 mm y una llave dinamométrica. Para montar correctamente la conexión para bidones en el 613 R, siga los siguientes pasos: 1. Introduzca la horquilla plana (1), que se encuentra en la parte superior central del soporte para botellas, en la ranura prevista para ello en su 613 R (2). 2. A continuación, atornille los dos tornillos suministrados (M5 x 25) en las dos roscas que se encuentran detrás de la conexión de los raíles a la carcasa del sillín (3). ¡Asegúrese de no superar un par de apriete de 3 Nm! 3. Ahora monte una porta bidones en el centro. También puede montar dos portas bidones en los puntos de montaje orientados hacia el exterior (4).
2
3
¡El porta bidones y los tornillos para su montaje no están incluidos en el volumen de suministro!
Advertencia Montaje incorrecto del enganche de la botella El enganche de la botella se rompe. •
Introduzca la horquilla plana (1), que se encuentra en la parte superior central del enganche de la botella, en la ranura prevista para esta horquilla.
Precaución Golpes fuertes o uso prolongado sobre adoquines La fijación de la botella puede salirse de la guía. • Conduzca por carreteras con el firme lo más llano posible. SQlab | SPORTS ERGONOMICS | SILLINES ERGOWAVE® | EDICIÓN ES 2026-03 | PÀGINA 12
4
Montaje
Advertencia Componentes mal montados Los componentes mal montados pueden provocar caídas. • Debe haber leído y comprendido las instrucciones y advertencias antes de comenzar con el montaje. •
Si tiene alguna pregunta sobre el montaje de estos componentes, póngase en contacto con su distribuidor especializado de SQlab o encargue el montaje del sillín a un mecánico de bicicletas con experiencia.
Advertencia Para equipar una eMTB, una eBike y una Pedelec, deben tenerse en cuenta las normas, reglas y regulaciones específicas de cada país. •
En Alemania, tenga en cuenta la «Guía para modificaciones en bicicletas eléctricas» de la Asociación Alemana de la Industria de las Dos Ruedas (http://www.ziv-zweirad.de) en colaboración con la Asociación de Servicios y Bicicletas (www.vsf.de) y el Instituto Zedler de Tecnología y Seguridad de Bicicletas (www.zedler.de).
•
Los sillines SQlab no están homologados de forma general para bicicletas eléctricas rápidas (S-Pedelecs, hasta 45 km/h). Tenga en cuenta las especificaciones específicas de cada país. En Alemania, se debe tener especialmente en cuenta la «Guía para la sustitución de componentes en bicicletas eléctricas rápidas/pedelecs con asistencia al pedaleo de hasta 45 km/h».
Altura del sillín Encontrará información sobre el ajuste correcto de la altura del sillín en las instrucciones de su bicicleta y en numerosos libros y guías sobre ergonomía en el ciclismo. Su distribuidor especializado SQlab también estará encantado de ayudarle. Gracias al concepto de sillín escalonado de SQlab, los sillines SQlab suelen ser algo más altos que otros sillines. Por lo tanto, después de cambiar el sillín, es necesario comprobar y, si es necesario, corregir el ajuste de la altura del sillín.
Inclinación del sillín
Apoyo para el hueso isquiático Inclinación recomendada
Apoyo para el hueso isquiático Inclinación recomendada
SQlab 613 ERGOWAVE® R
Apoyo para el hueso isquiático Inclinación recomendada
SQlab | SPORTS ERGONOMICS | SILLINES ERGOWAVE® | EDICIÓN ES 2026-03 | PÀGINA 13
SQlab 6OX ERGOWAVE® active 2.2
SQlab 611/612/614 ERGOWAVE®
La punta del sillín debe quedar en posición horizontal. Si, a pesar de ello, tiene la sensación de deslizarse hacia delante, puede inclinar ligeramente la punta del sillín hacia arriba.
Posición trasera/horizontal del sillín En primer lugar, monte el sillín en el centro del área de sujeción. A partir de la posición central, varíe hacia delante y hacia atrás dentro del rango de ajuste según sus necesidades. Encontrará información sobre el ajuste correcto de la posición del sillín en las instrucciones de su bicicleta y en una gran variedad de libros y guías sobre ergonomía en el ciclismo. Su distribuidor especializado de SQlab también estará encantado de ayudarle.
Advertencia Los sillines SQlab deben colocarse ligeramente más hacia delante que su sillín anterior.
Advertencia Bloqueo fuera del rango especificado Riesgo de accidente por rotura repentina e inesperada del armazón del sillín durante el uso. • •
Apriete su sillín SQlab solo dentro del rango indicado en los tirantes del sillín. En caso de que la mordaza inferior sea más larga, asegúrese de que el armazón del sillín no se deforme al apretarlo.
El SQlab 613 ERGOWAVE® R es un sillín diseñado especialmente para contrarreloj y triatlón. Además de desarrollarlo según criterios ergonómicos, también hemos tenido en cuenta las estrictas normas de la UCI. Por lo tanto, el sillín cumple todas las medidas especificadas por la UCI.
Advertencia Durante el montaje, hay que asegurarse de que el sillín quede en posición horizontal. Para que el montaje cumpla con la normativa de la UCI, la punta del sillín debe quedar al menos 5 cm por detrás del pedalier.
Par de apriete El par de apriete de los tornillos de fijación de la tija del sillín depende del modelo de tija. No obstante, no utilice ninguna tija cuyo par de apriete de los tornillos de fijación de los tirantes del sillín sea superior a 18 Nm según las especificaciones del fabricante.
Advertencia SQlab | SPORTS ERGONOMICS | SILLINES ERGOWAVE® | EDICIÓN ES 2026-03 | PÀGINA 14
Par de apriete fuera del rango especificado Peligro de caída debido a la rotura repentina e inesperada del bastidor del sillín por deformaciones o estrechamientos. •
Respete el par de apriete especificado para la abrazadera del sillín. Consulte el manual de instrucciones correspondiente a la tija del sillín.
•
No supere en ningún caso el par de apriete máximo de 18 Nm. En caso de conflicto entre los datos del par de apriete, póngase en contacto con su distribuidor especializado.
❌ NOT OK
Advertencia Conducción con uno o varios tornillos sueltos en la tija del sillín Los tirantes del sillín pueden sufrir daños tan graves que el sillín ya no se pueda utilizar con seguridad. • • •
Compruebe después de 20-50 km y, a partir de entonces, al menos cada 3 meses, que el par de apriete de los tornillos de fijación de los tirantes del sillín sea el correcto y, si es necesario, apriételos. Al comprobar el par de apriete, asegúrese también de no superar el par máximo. Nunca conduzca con un sillín suelto.
Advertencia Al comprobar el par de apriete, asegúrese también de no superar el par de apriete máximo.
eBike Ready Los productos SQlab con la certificación eBike Ready son aptos para su uso en bicicletas eléctricas de su respectiva categoría ASTM F2043-13/ DIN EN 17406 en cuanto a funcionalidad, ergonomía y resistencia operativa (de acuerdo con las normas DIN EN ISO 4210 y DIN EN ISO 15194).
Advertencia La certificación eBike Ready de SQlab se refiere exclusivamente al uso en bicicletas eléctricas con asistencia al pedaleo de hasta 25 km/h. La certificación eBike Ready se encuentra tanto en el embalaje como en el manual de instrucciones y en la página del producto de su producto SQlab.
Sustitución de los sillines SQlab ERGOWAVE® en bicicletas eléctricas Pedelec25 Las bicicletas eléctricas y las pedelecs con la marca CE y una asistencia al pedaleo de hasta 25 km/h están sujetas a la Directiva sobre máquinas, por lo que los componentes de estas bicicletas no pueden sustituirse ni modificarse sin más. Para aclarar esta cuestión, las asociaciones ZweiradIndustrie-Verband (ZIV) y Verbund Service und Fahrrad (VSF), en colaboración con el Instituto Zedler y la Asociación Federal de Bicicletas (BIV), han publicado una guía conjunta sobre la sustitución de componentes en bicicletas eléctricas/pedelecs 25. La guía regula claramente qué pueden modificar los distribuidores y talleres de bicicletas en estos vehículos y para qué componentes deben obtener la autorización del fabricante del vehículo o del proveedor del sistema, por lo que puede considerarse una recomendación de actuación.
En nuestra página web www.sq-lab.com/service/downloads/, en la sección de servicio, bajo Descargas, encontrará un documento con el nombre eBike Ready. Allí encontrará información detallada sobre la sustitución de componentes en Pedelec25, así como la guía para la sustitución de componentes de las asociaciones Zweirad-Industrie-Verband (ZIV), Verbund Service und Fahrrad (VSF), el Instituto Zedler y la Bundesinnungsverband Fahrrad (BIV).
Sustitución de los sillines SQlab ERGOWAVE® en Pedelec45 La sustitución de los sillines SQlab ERGOWAVE® con la certificación eBike Ready en bicicletas eléctricas rápidas, las denominadas S-Pedelec, que están clasificadas como vehículos de motor y están sujetas a la Directiva 2002/ 24/E6 o el Reglamento (UE) n.º 168/2013, es posible sobre la base de la guía «Sustitución de componentes en S-Pedelecs: bicicletas eléctricas rápidas/Pedelecs con asistencia al pedaleo de hasta 45 km/h» de la Asociación Federal Alemana de Mecánicos de Bicicletas (BIV), TÜV Rheinland, velotech.de, Verbund Service und Fahrrad (VSF), Zedler-Institut y la Asociación de la Industria de Bicicletas (ZIV), siempre que el desplazamiento hacia atrás con respecto al ámbito de aplicación de serie/original no sea superior a 20 mm. En este caso, una distribución de la carga modificada fuera del rango de ajuste previsto puede provocar características de dirección críticas. La longitud de los tirantes del sillín en el bastidor y la forma del sillín también influyen en este sentido. En nuestra página web www.sq-lab.com/service/downloads/, en la sección de servicio, bajo Descargas, encontrará un documento con el nombre eBike Ready. Allí encontrará información detallada sobre la sustitución de componentes en Pedelec45, así como la guía para la sustitución de componentes de las asociaciones Zweirad-Industrie-Verband (ZIV), Verbund Service und Fahrrad (VSF), el Instituto Zedler y la Bundesinnungsverband Fahrrad (BIV).
SQlab | SPORTS ERGONOMICS | SILLINES ERGOWAVE® | EDICIÓN ES 2026-03 | PÀGINA 15
El cambio de los sillines SQlab ERGO® con la certificación eBike Ready se basa en la recomendación de actuación «Guía para el cambio de componentes en bicicletas eléctricas con marcado CE/ pedelecs con asistencia al pedaleo hasta 25 km/h» de las asociaciones Zweirad-IndustrieVerband (ZIV) y Verbund Service und Fahrrad (VSF), en colaboración con el Instituto Zedler y la Asociación Federal de Bicicletas (BIV), siempre que el desplazamiento hacia atrás con respecto al ámbito de aplicación de serie/original no sea superior a 20 mm. En este caso, una distribución de la carga modificada fuera del rango de ajuste previsto puede provocar características de dirección críticas. La longitud de los tirantes del sillín en el bastidor y la forma del sillín también influyen en este sentido.
La tecnología de sillines SQlab active (dependiendo del modelo) Los sillines SQlab ERGOWAVE® active están equipados, según el modelo, con un elastómero intercambiable o con 2 o 4 barras amortiguadoras.
Estructura del sillín Gracias a su diseño, el sillín permite el movimiento de la pelvis en plano horizontal. De este modo, se garantiza el llamado balanceo pélvico, como ocurre al caminar de forma natural.
Ajuste del movimiento active Para lograr una inclinación aún más eficaz y cómoda del sillín, en los modelos active se puede ajustar la dureza del elemento active sustituyendo el elastómero.
Configuración del elastómero SQlab ERGOWAVE® active 2.1
SQlab ERGOWAVE® active 2.1 con elastómero insertado
SQlab ERGOWAVE® active 2.1 con elastómero extraído
En el SQlab ERGOWAVE® active, el grado de inclinación se puede ajustar sustituyendo el elastómero. El sillín incluye 3 elastómeros, que se diferencian por su dureza y color, y se seleccionan en función del peso del ciclista.
SQlab | SPORTS ERGONOMICS | SILLINES ERGOWAVE® | EDICIÓN ES 2026-03 | PÀGINA 16
Los elastómeros no están atornillados ni pegados, sino solo sujetos con abrazaderas, y se pueden extraer hacia atrás con la mano. Para facilitar el cambio de los elastómeros, se pueden humedecer.
Datos técnicos
Advertencia Los modelos especiales no se enumeran por separado. La información se encuentra en el modelo básico correspondiente.
N.º de artículo
Material del tirante
Diámetro del tirante del sillín
Peso del sillín (g)
Par de apriete máx.
6 1/2 ERGOWAVE®
2901 - 2906
CrMo
Ø 7 mm
> 258
18 Nm
611 ERGOWAVE®
57230-2028
S-Tube
Ø 7 mm
> 205
18 Nm
611 ERGOWAVE® Carbon
57230-2027
Carbon
Ø 7 x 9,6 mm
> 162
18 Nm
611 ERGOWAVE® active
1894 - 1897
S-Tube
Ø 7 mm
> 238
18 Nm
611 ERGOWAVE® active Carbon
1898 - 1901
Carbon
Ø 7 x 9,6 mm
> 199
18 Nm
611 ERGOWAVE® active 2.1
57230-2024
S-Tube
Ø 7 mm
> 237
18 Nm
611 ERGOWAVE® active 2.1 Carbon
57230-2073
Carbon
Ø 7 x 9 mm
> 187
18 Nm
611 ERGOWAVE® CroMo
57230-2029
CrMo
Ø 7 mm
> 244
18 Nm
611 Infinergy® ERGOWAVE® active 2.1 ClipOn
57250-2096
S-Tube
Ø 7 mm
> 299
18 Nm
612 ERGOWAVE®
1866 - 1869
S-Tube
Ø 7 mm
> 196
18 Nm
612 ERGOWAVE® Carbon
57230-2035
Carbon
Ø 7 x 9,6 mm
> 150
18 Nm
612 ERGOWAVE® active 2.1
57230-2032
S-Tube
Ø 7 mm
> 224
18 Nm
612 ERGOWAVE® active 2.1 Carbon
57230-2075
Carbon
Ø 7 x 9 mm
> 187
18 Nm
612 ERGOWAVE® active 2.2
57260-2032
S-Tube
Ø 7 mm
> 245
18 Nm
612 ERGOWAVE® R
57230-2034
S-Tube
Ø 7 mm
> 165
18 Nm
612 ERGOWAVE® R Carbon
57230-2033
Carbon
Ø 7 x 9,6 mm
> 125
18 Nm
612R ERGOWAVE® Carbon 2.0
57260-2033
Carbon
Ø 7 x 9 mm
> 135
18 Nm
613 ERGOWAVE® R
57230-2038
S-Tube
Ø 7 mm
> 230
18 Nm
613 ERGOWAVE® R Carbon
57230-2037
Carbon
Ø 7 x 9,6 mm
> 185
18 Nm
614 ERGOWAVE® active 2.1
57230-2022
S-Tube
Ø 7 mm
> 215
18 Nm
614 ERGOWAVE® active 2.1 Carbon
57230-2077
Carbon
Ø 7 x 9 mm
> 192
18 Nm
6OX Dirt
57250-2058
CrMo
Ø 7 mm
> 275
18 Nm
6OX Trial
57230-2023
-
Ø 7 mm
> 190
18 Nm
6OX ERGOWAVE® active 2.1
2447/2448/2449/2450
S-Tube
Ø 7 mm
> 260
18 Nm
6OX ERGOWAVE® active 2.2
57250-2020
CrMo
Ø 7 mm
> 261
18 Nm
6OX Infinergy® ERGOWAVE® active 2.1
57230-2021
S-Tube
Ø 7 mm
> 260
18 Nm
SQlab | SPORTS ERGONOMICS | SILLINES ERGOWAVE® | EDICIÓN ES 2026-03 | PÀGINA 17
Denominación
Inspección, mantenimiento Compruebe regularmente, al menos dos veces al año, cada 2000 km como máximo y especialmente después de caídas u otras situaciones en las que se haya ejercido una fuerza inusual, la superficie del sillín y los tirantes del sillín para detectar posibles daños. En determinadas circunstancias, los daños pueden ser difíciles de detectar. Los crujidos y chirridos, así como las decoloraciones, grietas y ondulaciones en la superficie de los tirantes del sillín pueden indicar daños por sobrecarga.
Advertencia Conducir con un sillín dañado Riesgo de caída por rotura repentina e inesperada del armazón del sillín durante su uso. • En caso de duda, no siga conduciendo y consulte inmediatamente a su distribuidor especializado de SQlab.
Cuidado Limpie el sillín regularmente con agua y un paño suave. En caso de suciedad más resistente, también se puede utilizar un detergente o limpiador convencional y agua caliente.
Precaución Limpieza incorrecta Daños en el sillín, la carcasa del sillín o los tirantes. • No utilice limpiadores de alta presión. •
Evite los productos de limpieza agresivos o que contengan disolventes, como acetona, nitro (diluyente), gasolina de limpieza o tricloroetileno.
Los ruidos como crujidos, chirridos o chirridos son indeseables. La causa suele ser difícil de determinar. La fuente más común en el sillín es la abrazadera del sillín.
Advertencia Asegúrese de que las superficies de sujeción de la tija del sillín y la zona de sujeción de los tirantes del sillín estén libres de suciedad. Sin embargo, la unión entre la tija del sillín y el cuadro hasta el pedalier también suele producir ruidos. La unión de los tirantes al sillín también puede ser la causa de los ruidos. En la mayoría de los casos, los ruidos los provoca la unión trasera de los tirantes del sillín.
Advertencia SQlab | SPORTS ERGONOMICS | SILLINES ERGOWAVE® | EDICIÓN ES 2026-03 | PÀGINA 18
Se puede remediar rociando un poco de aceite lubricante o penetrante en el espacio entre los tirantes del sillín y la carcasa del sillín. Al principio, el engrase debe repetirse cada 2-3 salidas. Después, ya no debería producirse ningún ruido, incluso sin lubricar regularmente.
Advertencia Para averiguar la fuente real del ruido, se recomienda lubricar primero la unión delantera o trasera entre el tirante del sillín y la carcasa del sillín.
Responsabilidad por defectos materiales y garantía Dentro de la UE, todos los contratos de compraventa entre particulares y vendedores comerciales están sujetos a la responsabilidad legal por defectos materiales. A partir de la fecha de compra, los compradores tienen derechos de garantía durante 2 años. En caso de que se produzca un defecto o se solicite la garantía, el socio de SQlab al que haya comprado el producto será su persona de contacto.
Advertencia Esta normativa solo es válida en los países europeos. Consulte a su distribuidor especializado de SQlab si existen normativas diferentes en su país.
La siguiente garantía comercial se aplica además de la responsabilidad legal por defectos materiales de su socio contractual y no la afecta. Además de la responsabilidad legal por defectos materiales, SQlab GmbH amplía la garantía del fabricante de 24 a 36 meses para los productos comprados en tiendas especializadas en Alemania.
En caso de defecto o solicitud de garantía, su distribuidor especializado SQlab es su persona de contacto. La siguiente garantía para clientes finales se suma a la responsabilidad legal por defectos materiales de su socio contractual y no la afecta. En caso de daños irreparables en su producto SQlab causados por una caída, SQlab GmbH le ofrece, hasta 36 meses después de la fecha de compra, un descuento del 50 % del precio de compra pagado por el producto dañado al comprar un nuevo producto de sustitución SQlab. Si desea hacer uso del servicio Crash Replacement, envíenos su producto defectuoso a la siguiente dirección: SQlab GmbH Crash Replacement Keltenring 9 D-82041 Oberhaching El producto comprado originalmente pasará automáticamente a ser propiedad de SQlab GmbH. Tras una revisión exhaustiva, SQlab se pondrá en contacto con usted para ofrecerle un producto de sustitución adecuado. Las reclamaciones derivadas de la garantía para el cliente final solo serán válidas si: El producto SQlab se ha registrado en el programa Crash Replacement de SQlab (que se encuentra en nuestra página web www.sq-lab.com, en la sección de servicio, bajo Crash Replacement). • • • • • •
La compra se puede demostrar mediante un recibo. No se han realizado modificaciones en el producto. Se ha hecho un uso adecuado del producto. El defecto del sillín no se debe a un montaje incorrecto o a un mantenimiento deficiente. Quedan excluidos los daños causados por el desgaste. La garantía complementaria para el cliente final solo es válida en Alemania.
El cliente final no tiene derecho a reclamaciones adicionales a SQlab GmbH en virtud de esta garantía. En caso de defecto o solicitud de garantía, SQlab GmbH es el interlocutor de contacto.
Desgaste y almacenamiento Las bicicletas y sus componentes están sujetos a un desgaste funcional, generalmente dependiente del uso, como por ejemplo el desgaste de los neumáticos, los puños y las pastillas de freno. El desgaste ambiental se produce cuando se almacenan en condiciones ambientales agresivas, como la radiación solar y la influencia de la lluvia, el viento y la arena. El desgaste no está cubierto por la garantía.
Precaución
Fabricante y distribución Boards & More GmbH, Rabach 1, 4591 Molln, Austria
Distribuidores extranjeros, distribuidores especializados y direcciones Encontrará una lista de nuestros distribuidores nacionales e internacionales y distribuidores especializados en nuestra página web: http://www.sq-lab.com
SQlab | SPORTS ERGONOMICS | SILLINES ERGOWAVE® | EDICIÓN ES 2026-03 | PÀGINA 19
Almacenamiento incorrecto del sillín SQlab en estado montado o desmontado Desgaste prematuro debido a la radiación solar, la temperatura o la humedad • Evite la exposición directa del sillín a la radiación solar. • Almacene el sillín a temperaturas entre -10 °C y 40 °C y con una humedad inferior al 60 %.
SQlab | SPORTS ERGONOMICS | SILLINES ERGOWAVE® | EDICIÓN ES 2026-03 | PÀGINA 20
SQlab Boards & More GmbH www.sq-lab.com
Rabach 1 4591 Molln Austria
Phone Fax E-Mail
+49 (0)89 - 666 10 46-0 +49 (0)89 - 666 10 46-18 info@sq-lab.com
