Typ Epsilon

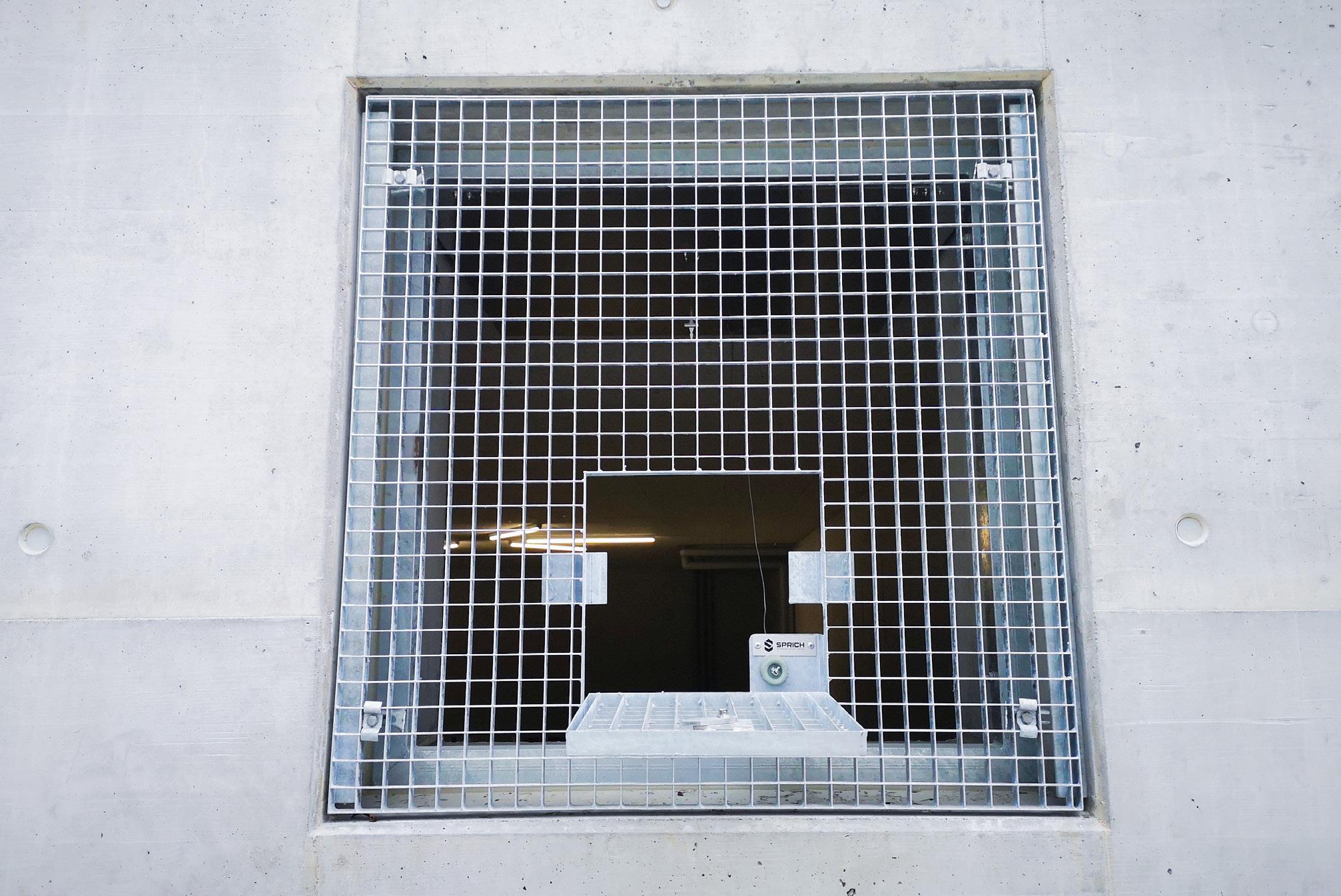

Bei dieser Ausführung handelt es sich um eine stehende Rauchklappe mit Seilzug. Die Rauchklappe ist hierbei nach oben hin arretiert und nach unten via Seilzug schliessbar. Um zum Seilzug zu gelangen, öffnet man die Gitterrostklappe via Vierkantschlüssel.

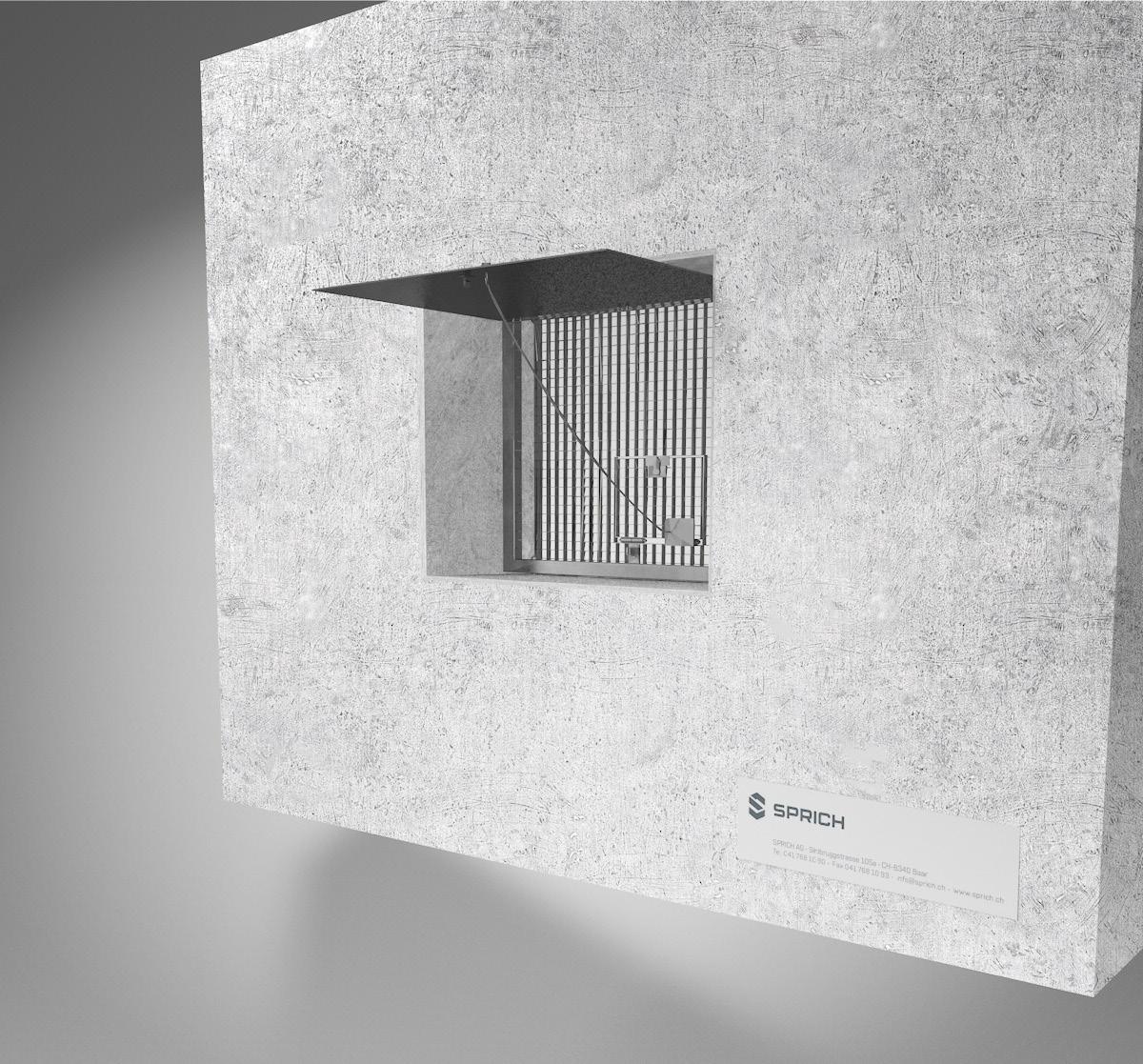

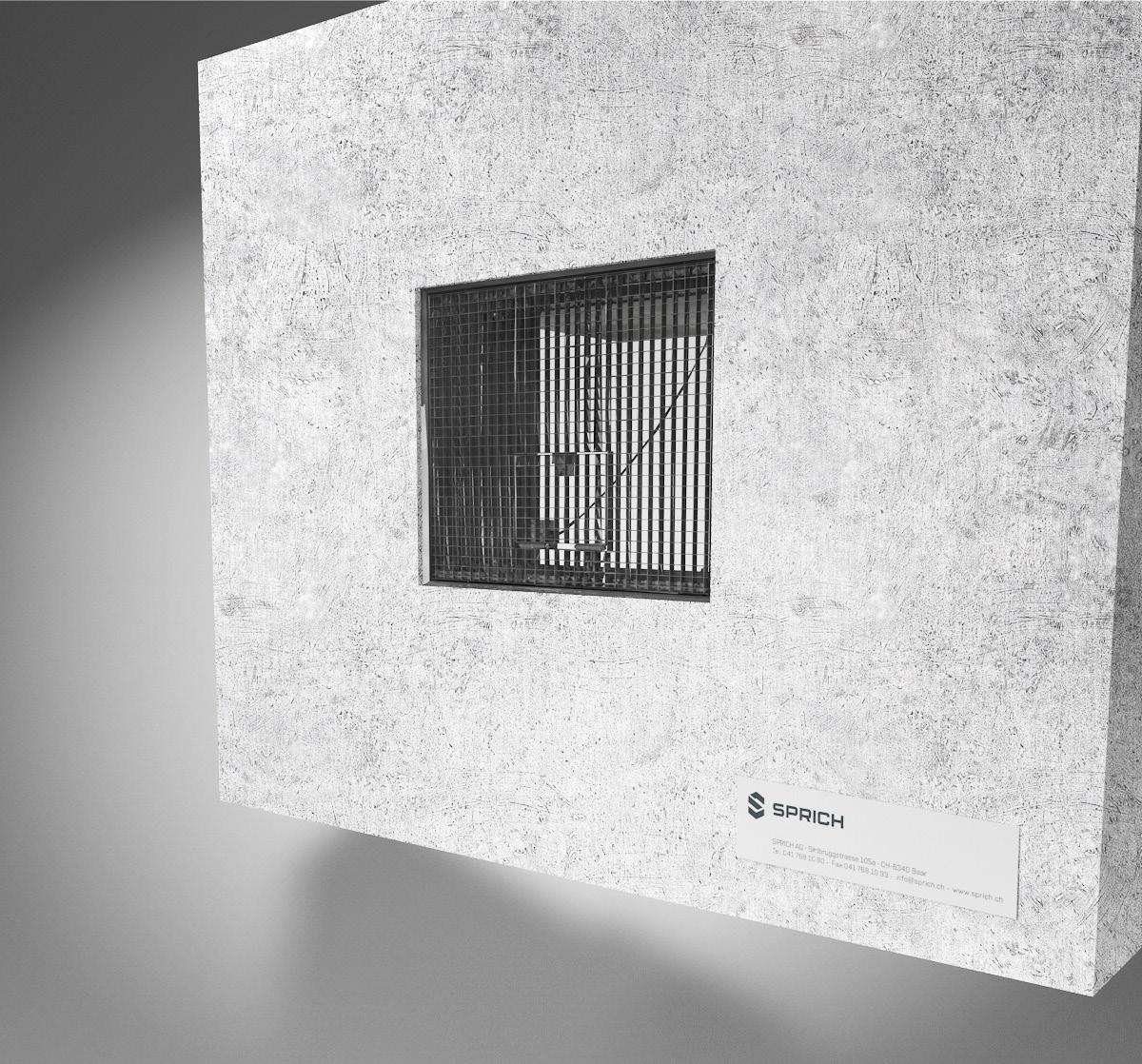

Rauchklappe Innenansicht Rauchklappe Aussenansicht

Mit einem Schnappverschluss ist die Rauchklappe nach oben hin geöffnet, zum Schliessen dieser zieht man mit dem Seil die Klappe nach unten, so dass die Rauchklappe parallel zum Gitterrost steht.

Besondere Ausführungen

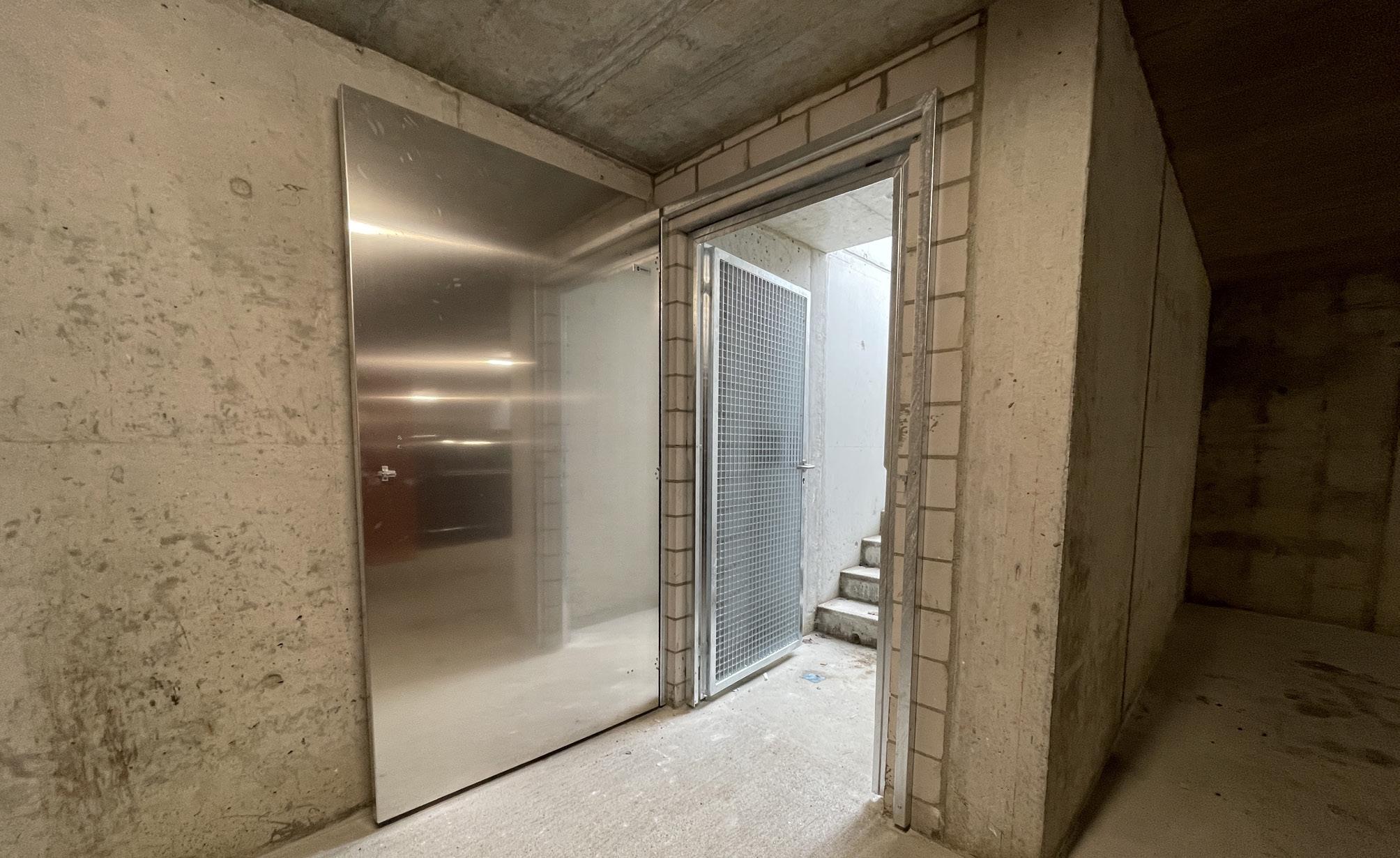

In diesem Fall wurde die Rauchklappe als Türe angewendet. Die abschliessbaren Türen bestehen aus feuerverzinktem Pressrost mit der Maschenweite von 33 x 33 mm. Die Maschenteilung sorgt für ausreichend Licht- und Frischluftzufuhr. Um diese, im Falle eines Brandes luftdicht zu verschliessen wurde jeweils eine stehende Rauchklappe aus Aluminium integriert.

Die Rauchklappe befindet sich im offenen Zustand auf der Innenseite der Tiefgarage. Auf der Innenseite wurde an der Türe ein Rahmen aus Vierkantrohr verbaut und umrundet/umläuft die Pressrost-Türe komplett. Die Rauchklappe mit selbstschliessender Funktion ist am Rahmen befestigt und dichtet diesen im geschlossenen Zustand komplett ab.

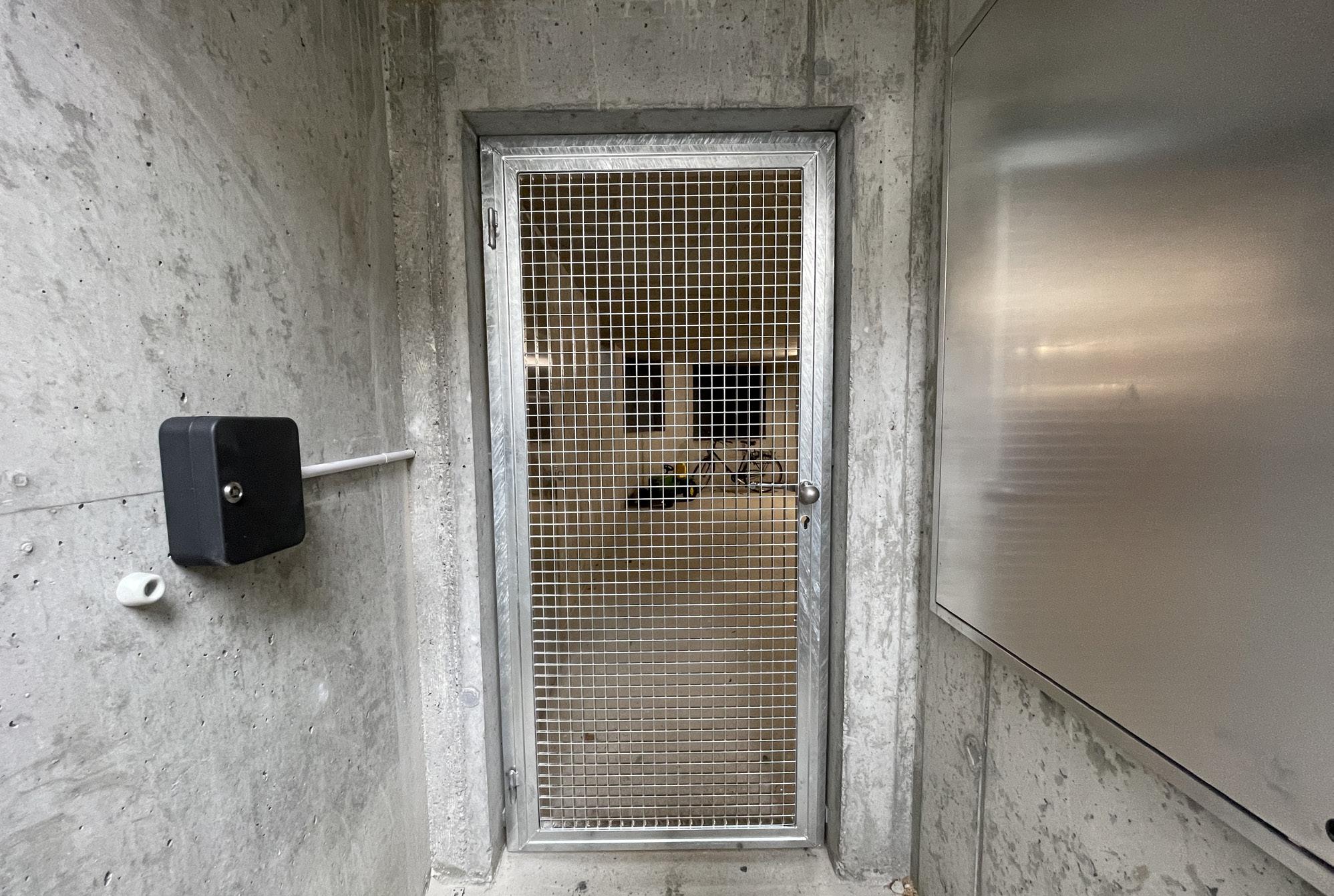

Neben der Türe befindet sich auf der Aussenseite ein verschlossener Blechkasten, welcher mit einem Vierkantschlüssel geöffnet werden kann. Innerhalb des Kastens befindet sich ein Griff, welcher mit einem Drahtseil und dem Mechanismus der Rauchklappe verbunden ist. Das Seil wird innerhalb der Wand durch ein Rohr geleitet und ist befestigt an der Innenseite des Bleches (= Rauchklappen-Türe).

Zieht man an dem Seil, so löst sich der Schnäpper, welcher die Rauchklappentüre stets offenhält. Im Moment des Lösens fällt die Blechtüre automatisch zu, denn sie ist als selbstschliessende Türe konzipiert.

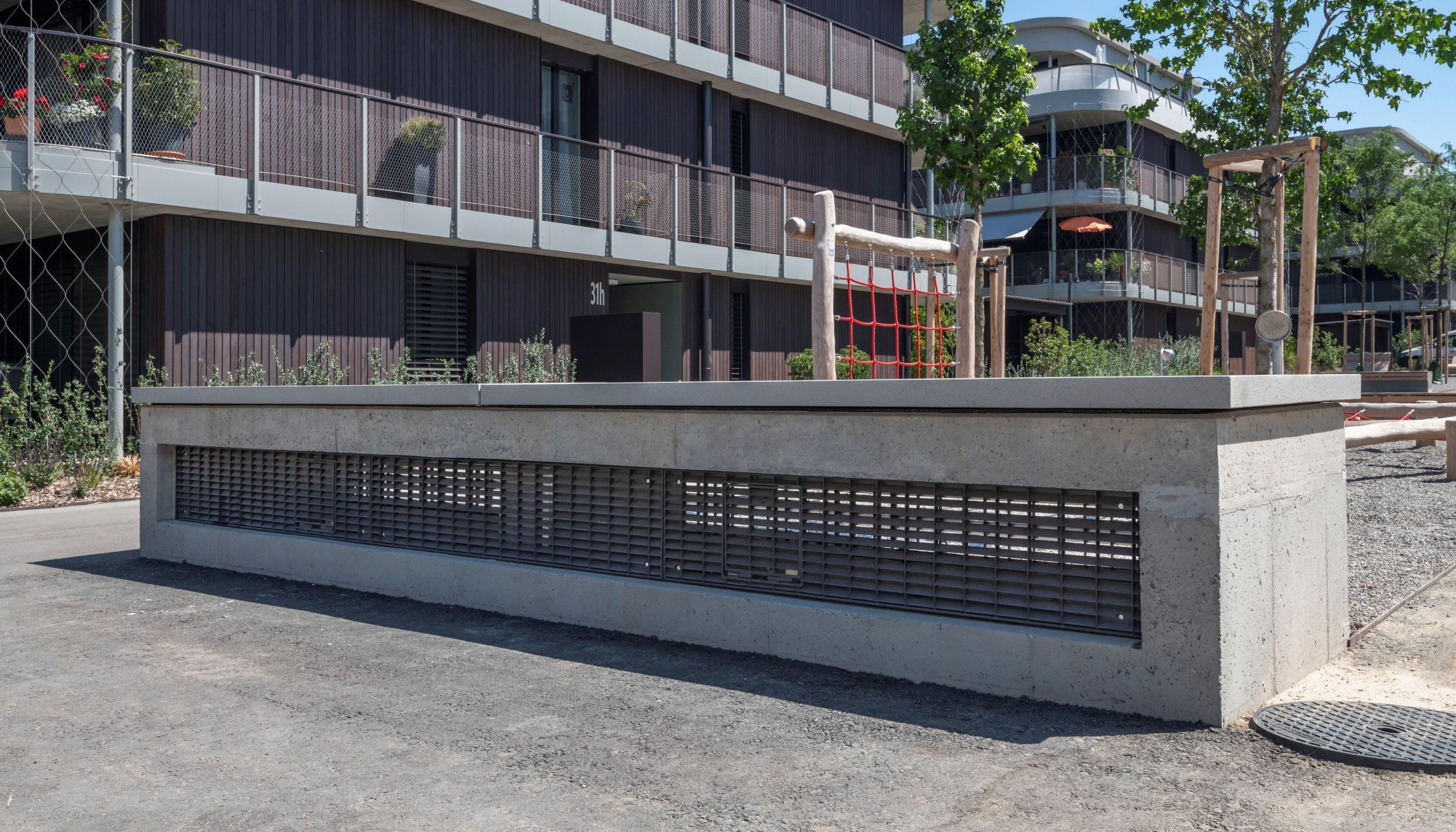

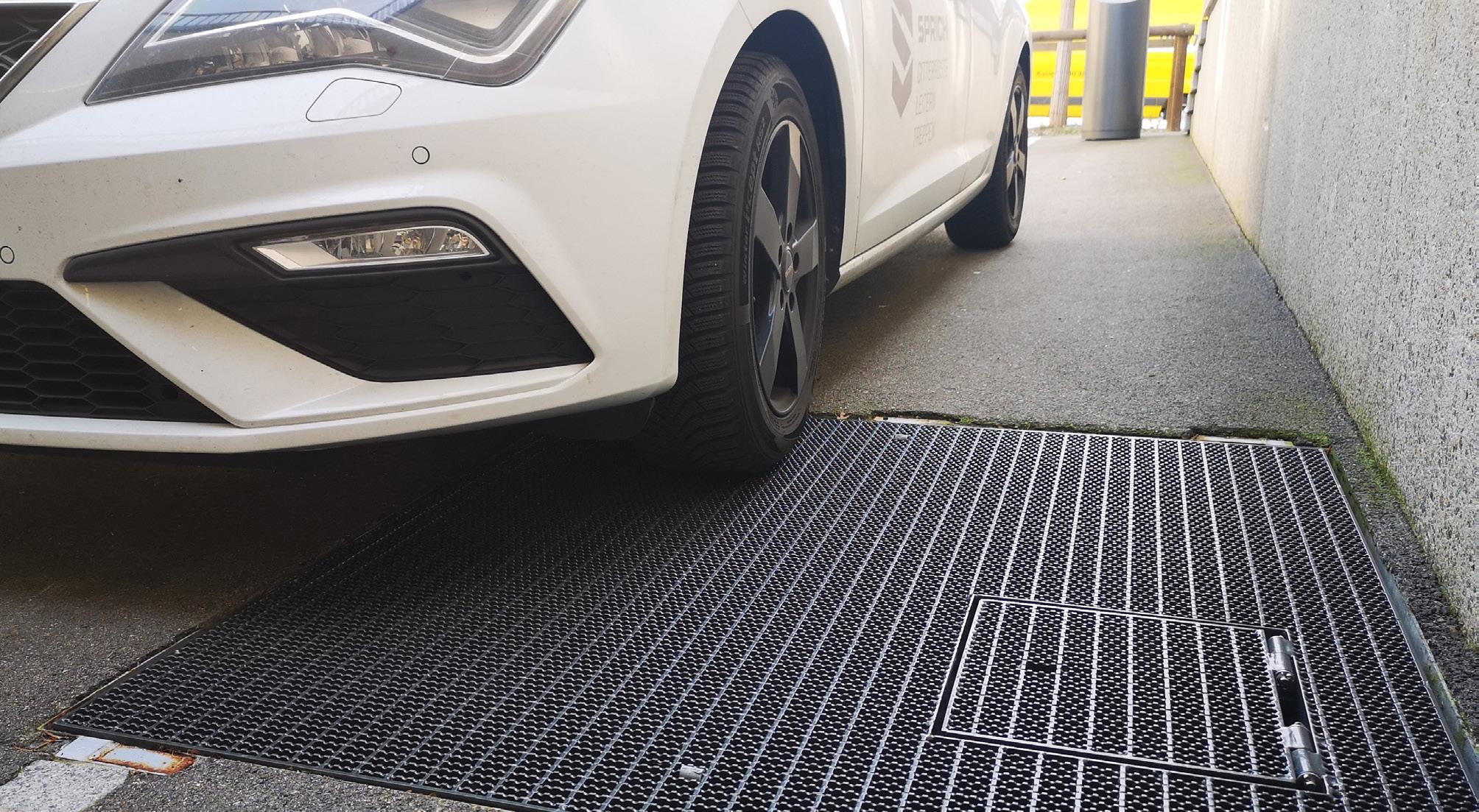

Unsere Gitterroste bei Lichtschächten stellen wir nicht nur begehbar her, sondern können diese ebenfalls befahrbar anbieten. Dies gilt auch für unsere Rauchklappen. Auch unser Schwerlastrost kann als Lichtschacht inklusive Gitterrostklappe für die Rauchklappe eingesetzt werden.
