IMPOSIBLE EQUIVOCARSE : 1 SOLA LONGITUD PARA TODOS LOS ESPESORES ¡MÁS SIMPLE QUE NUNCA! LA FIJACIÓN PARA TODOS LOS ESPESORES DE PLACA DE YESO stellix fijación para pyl

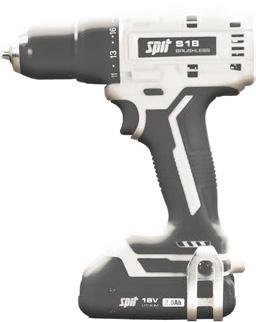

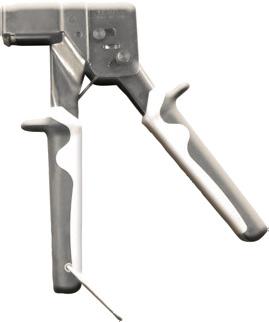

INSTALACIÓN SENCILLA • Expansion progresiva con la pinza sin sobre esfuerzos. Diseño patentado. • Muy buena sensación de bloqueo al final del atornillado. • Instalación con pinza, con un destornillador o un atornillador eléctrico. ELECCIÓN SIMPLE, ¡IMPOSIBLE EQUIVOCARSE! • Una longitud que se adapta a todos espesores de placas de yeso. • Diseño patentado: 3 patas plegables y 3 más se expanden para adaptarse en todos los espesores. • Menos referencias para gestionar, menos errores en obra. • Siempre 3 diámetros: M4, M5, M6, para adaptarse a todas las partes a fijar. RENDIMIENTO GARANTIZADO • Asegura cargas medianas a pesadas en todo tipo de placas de yeso (BA13, HABITO, doble BA13, BA18, etc.) y mampostería hueca (ladrillo, bloque de hormigón). • Calidad y robustez gracias a la buena geometría de diseño y roscado testado y patentado.

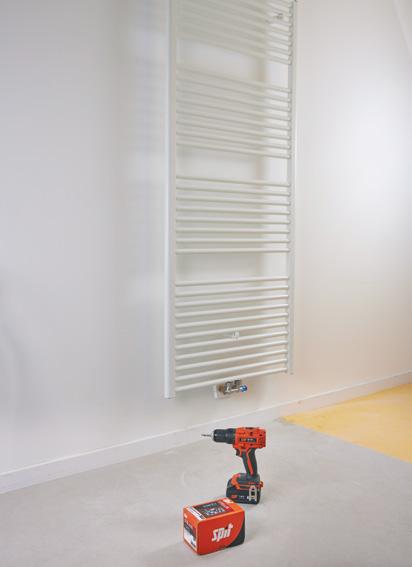

APLICACIONES Toalleros

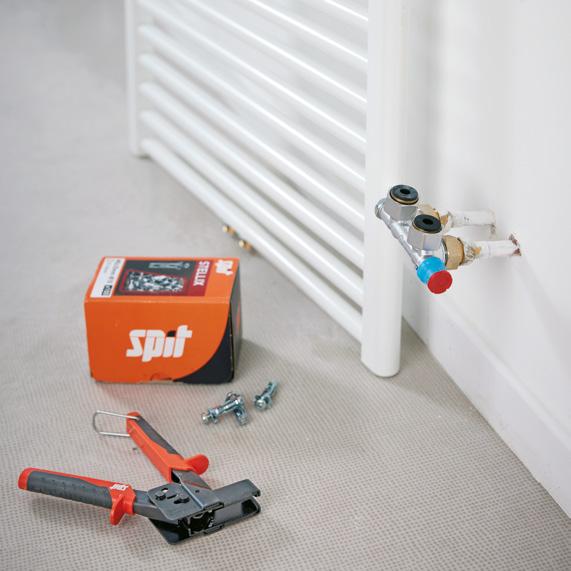

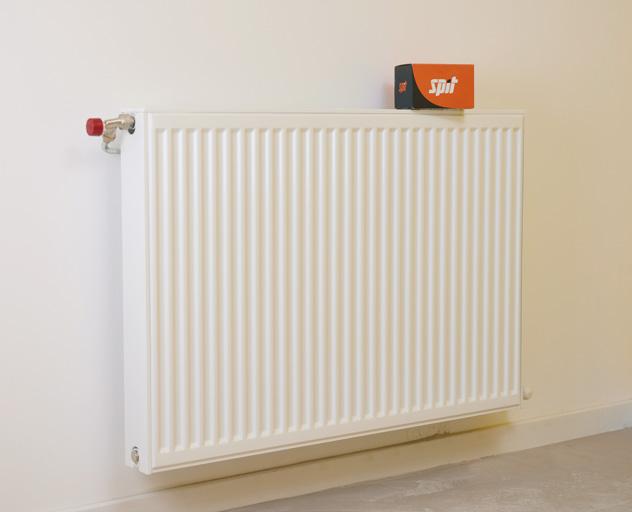

Radiadores STELLIX
EJEMPLOS DE

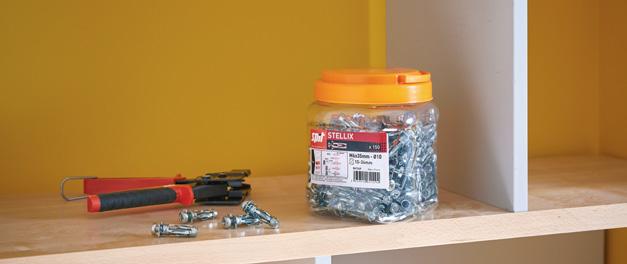

eléctricos Estanterías
UNA PROPUESTA
2 ALETAS ANTI ROTACIÓN
Evita que el anclaje gire, incluso con un destornillador. Bloqueo perfecto durante la instalación, sin dañar el material base.
UNA ELECCIÓN SIMPLIFICADA
UNA SOLA LONGITUD
Optimizado para funcionar en todos los espesores de placa.
INSTALACIÓN FÁCIL Y RÁPIDA
Esfuerzo muy gradual, finalizando con una buena sensación de bloqueo.
RENDIMIENTOS ASEGURADOS
Alta calidad de materiales, rosca optimizada para una expansión perfecta y duradera.
COLLARETA EXTRAÍBLE
Permite el desmontaje completo del anclaje sin dañar el material de base.
Expansión en estrella en espesores bajos (10 o 13 mm). Expansión en forma de pliegue en los espesores mayores (>13 mm).
Amplia expansión en todas direcciones permitiendo un bloqueo perfecto en materiales gruesos.
NTADO ACIÓN

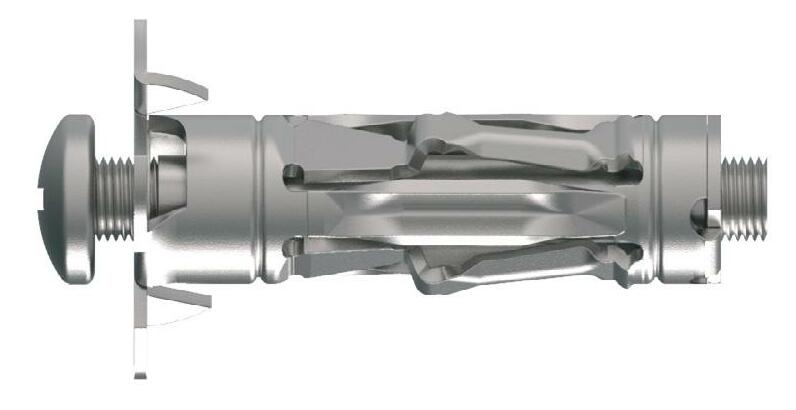

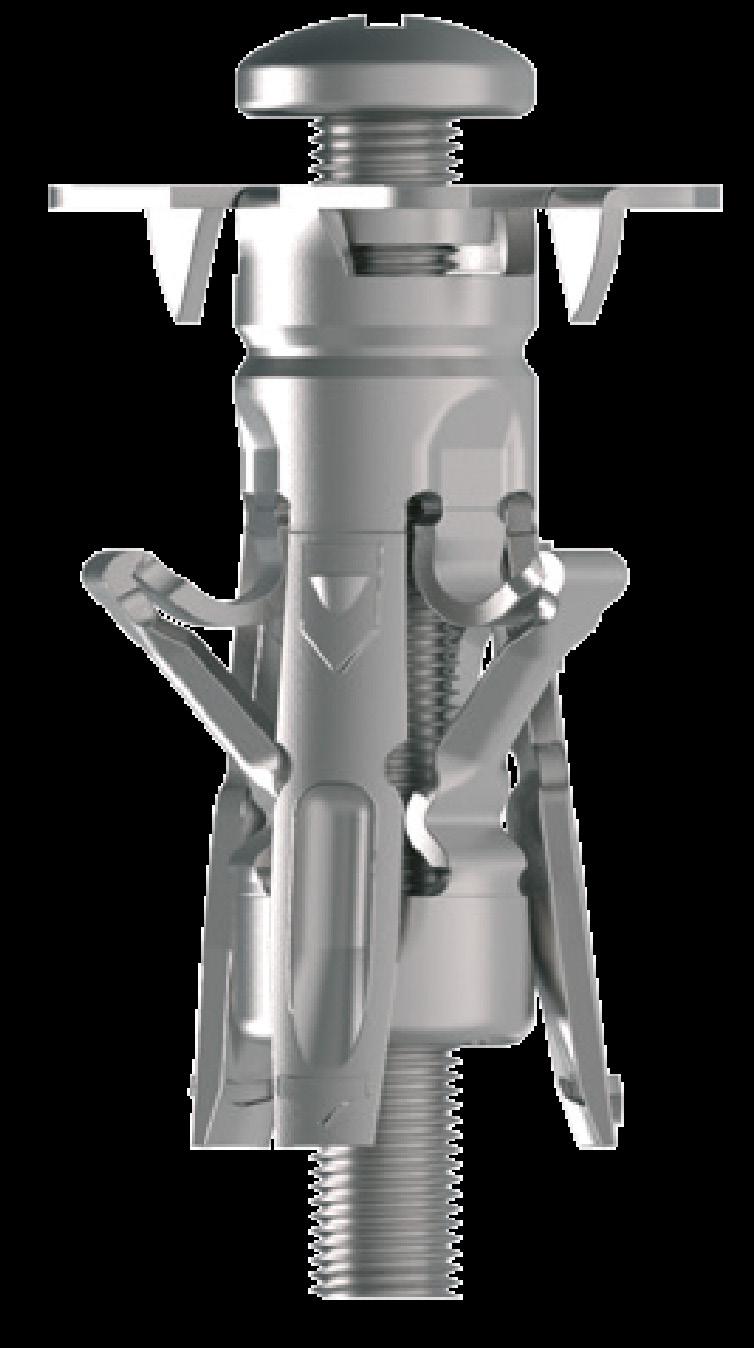

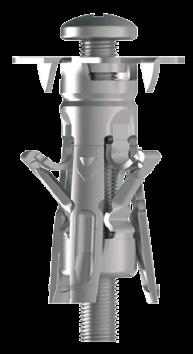

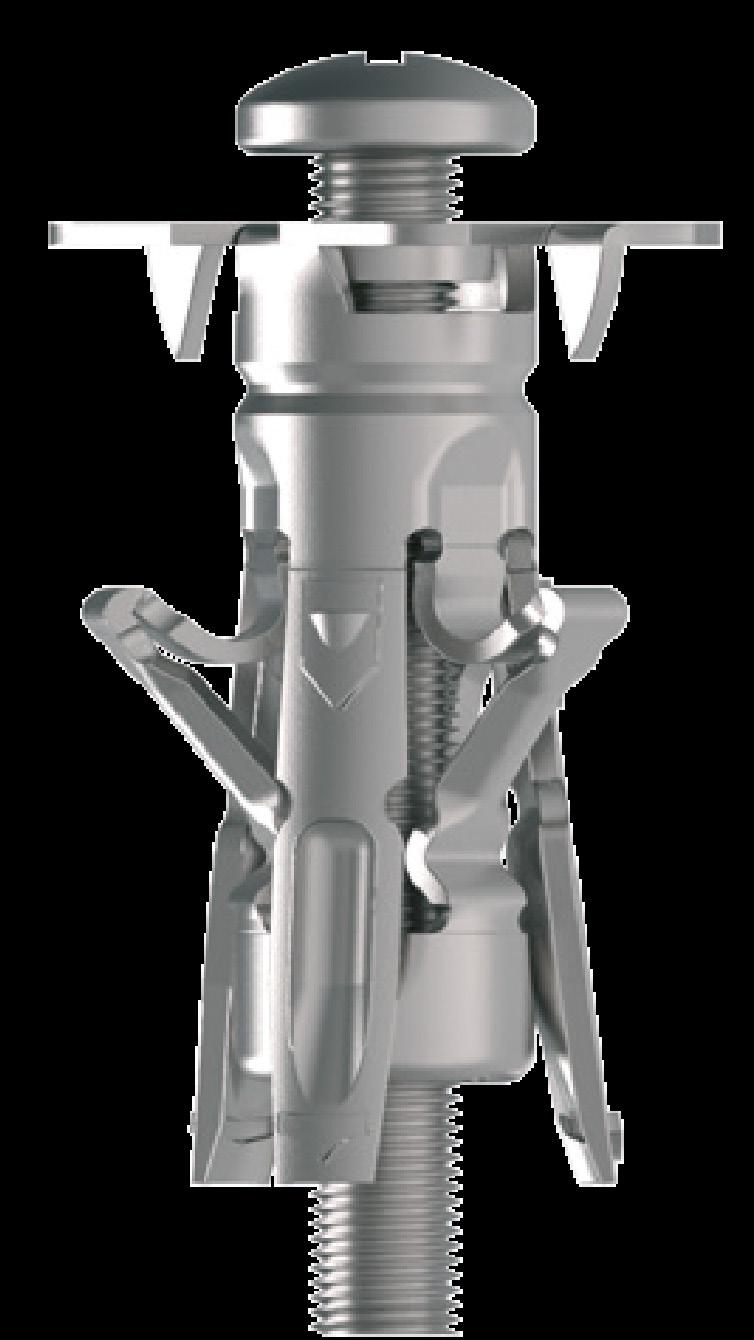

3 PATAS PLEGABLES 3 PATAS FIJAS DOS POSIBLES MODOS DE EXPANSIÓN
10 mm 13 mm 18 mm 26 mm • Compatible con todos los espesores de placas de yeso
Compatible con todas los tipos de placas de yeso: estándar, alta dureza, resistente
acústica, hidrófuga, etc.
Se puede usar también en mampostería hueca: ladrillos, bloques de hormigón hueco, etc.. • Colocación fácil con pinza o atornillador 059554 054554
O
•
al fuego,
•
Espesor máximo de la pieza a fijar de 1mm a 20mm según espesor de la placa de yeso.
CARGAS RECOMENDADAS A TRACCIÓN POR FIJACIÓN BA13 BA25 Habito 13 Bloque hormigón hueco Ladrillo hueco Hormigón celular Placa de trillaje 15 kg 15 kg 15 kg 20 kg 40 kg 35 kg 30 kg STELLIX M4 STELLIX M5 15 kg 20 kg 25 kg 20 kg 40 kg 45 kg 35 kg STELLIX M6 15 kg 20 kg 25 kg 20 kg 40 kg 45 kg 35 kg BA13 BA25 Habito 13 Bloque hormigón hueco Ladrillo hueco Hormigón celular Placa de trillaje BA13 BA25 Habito 13 Bloque hormigón hueco Ladrillo hueco Hormigón celular Placa de trillaje

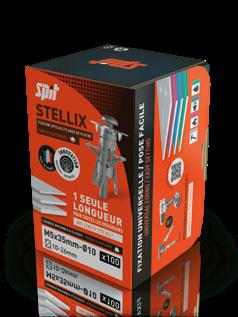

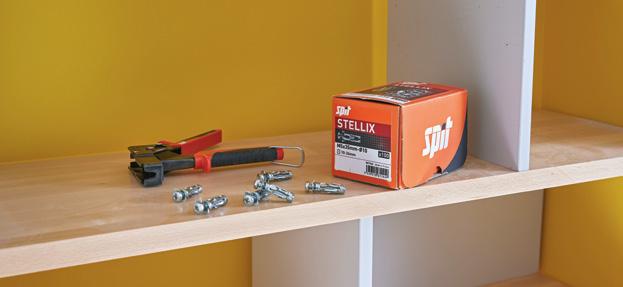

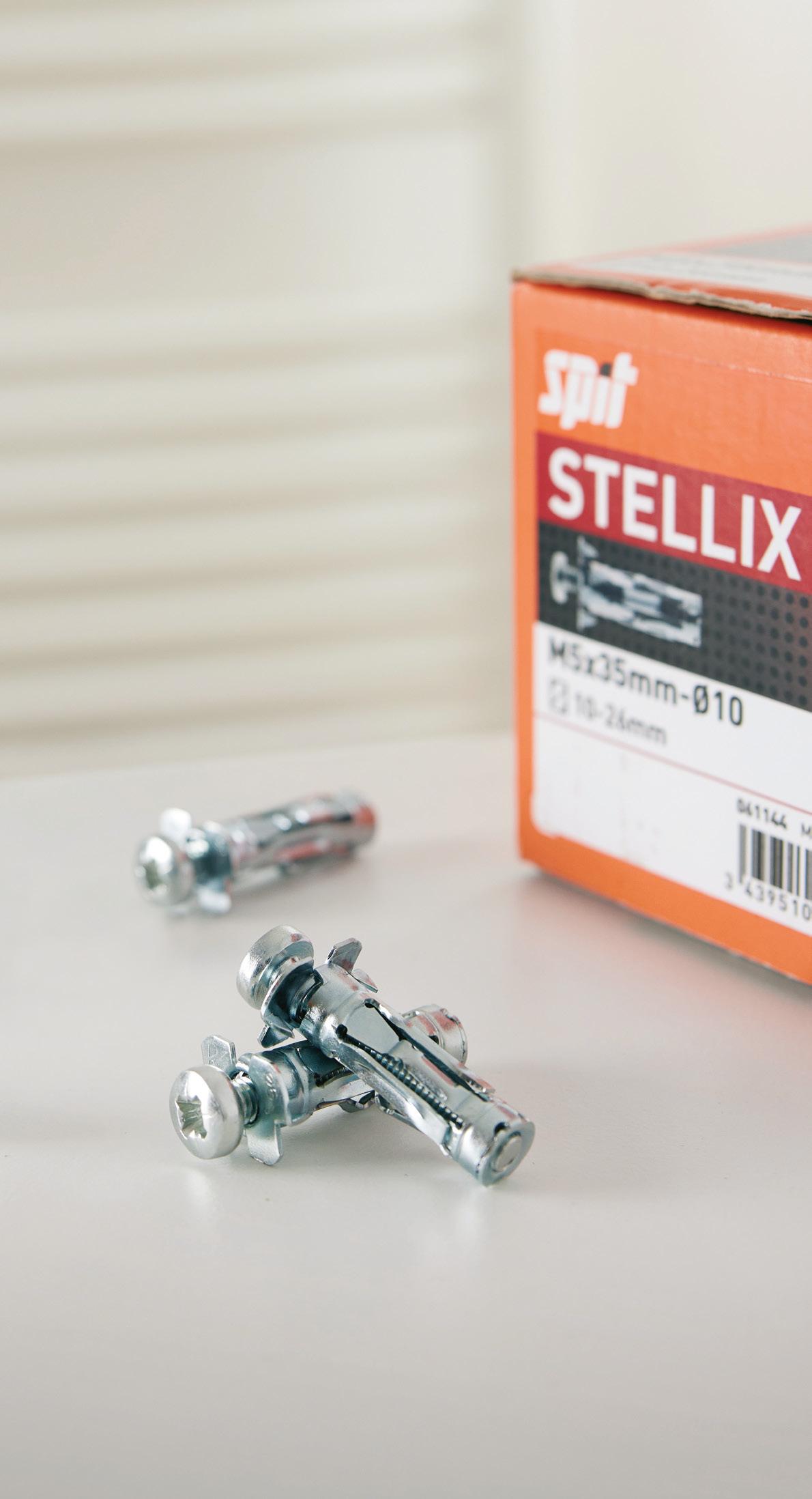

Fijación STELLIX en caja de cartó n
Código Espesor máx. (mm)
Tfix máx. BA10
Tfix máx. BA13
Tfix máx. >BA13
Ø Perfor. (mm) Ø rosca Long. anclaje (mm) Huella Long. vis (mm) Uds. Embalaje 061143 >10 20 18 15 8 M4 35 PZ2 40 100 Caja cartón 061144 >10 20 18 15 10 M5 35 PZ2 40 100 Caja cartón 061145 >10 20 18 15 10 M6 35 PZ3 40 100 Caja cartón

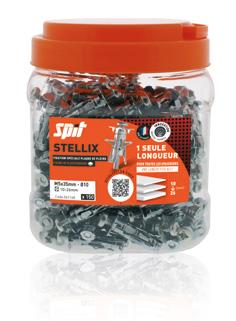

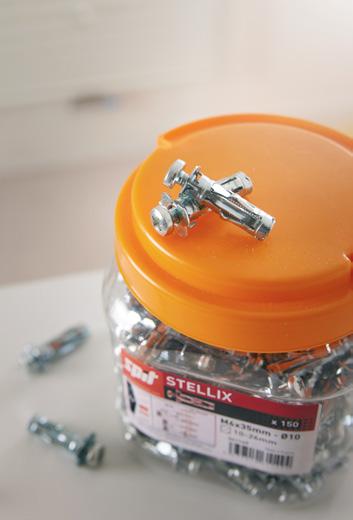

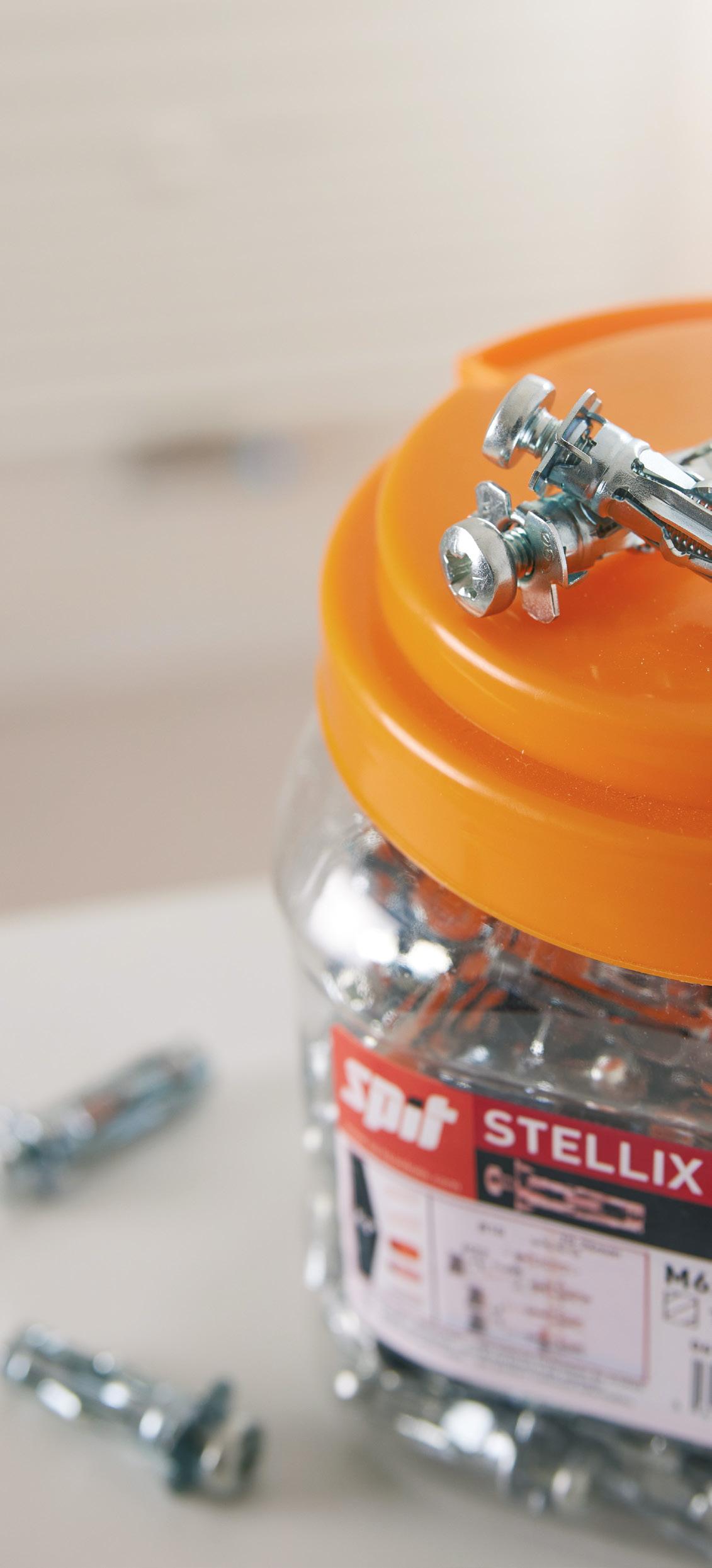

Fijación STELLIX en bidón
DESCÚBRELA ATENCIÓN AL CLIENTE
Tfix máx. >BA13 EN EL VÍDEO SU DISTRIBUIDOR Nuestros productos y equipos están reservados para el uso de profesionales debidamente capacitados y calificados. Su uso debe cumplir estrictamente con los consejos dados en los manuales técnicos de nuestros productos. Los valores de carga dados para nuestras fijaciones son puramente indicativos y pueden variar dependiendo de la calidad del material de soporte, las condiciones de instalación y el entorno. Se requieren cálculos precisos o pruebas de campo para materiales no definidos o productos no aprobados. Información disponible en www. spitpaslode.es. SPIT se reserva el derecho de modificar las características de sus productos en cualquier momento.
Código
Tfix máx. BA13 pequeño
al 667 127 127 en pedidos @spit.es www. spitpaslode.es
Ø Perfor. (mm) Ø rosca Long. anclaje (mm) Huella Long. vis (mm) Uds. Embalaje 061146 >10 10 M5 35 PAV M7 300 Bidón grande 061147 >10 20 18 15 8 M4 35 PZ2 40 150 Bidón pequeño 061148 >10 20 18 15 10 M5 35 PZ2 40 150 Bidón pequeño 061149 >10 20 18 15 10 M6 35 PZ3 40 150 Bidón www.spitpaslode.es CONTÁCTENOS 24h/24 - 7d/7
Espesor máx. (mm)
Tfix máx. BA10
