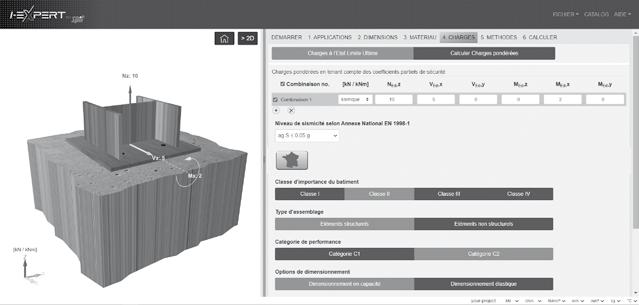

BIM BIBLIOTECA INTEGRADA AUTOCAD y REVIT

O N L I EN EN TODOS LOS NAVEGADORES WEB

Siempre actualizado Tableta, ordenador, Smartphone

INTUITIVO

Proceso sencillo de 6 pasos

Para todo tipo de usuarios

Interfaz 3D/2D muy visual

INTRODUCCIÓN

ÍNDICE

PRÓLOGO

El diseño de fijaciones está cubierto por la norma europea EN 1992-4.

En esta guía de fijación ofrecemos fichas técnicas dedicadas a cada producto con los siguientes datos :

¬ Datos técnicos generales sobre el producto, es decir, dimensiones, datos de instalación, dibujos técnicos, aplicación, campo de uso, propiedades mecánicas.

¬ Espesor mínimo del material de soporte, distancias características y distancias mínimas

¬ Resistencias características indicadas en los documentos ETE

¬ Cargas recomendadas determinadas a partir de las prestaciones y factores de seguridad parciales indicados en los documentos ETE

¬ Resistencia de diseño Rd para cada tipo de acción, estática, sísmica e incendio, según el campo de aplicación de aprobación.

Todas las actuaciones se determinan a partir de las actuaciones indicadas en la ETE, están garantizadas para distancias entre anclajes ≥ Scr y distancia al borde ≥ Ccr.

¬ Los rendimientos para la carga de tracción se dan para la rotura decisiva, es decir la rotura por desgarro, la ruptura del cono de hormigón y la ruptura del acero.

¬ El rendimiento para la carga de corte se proporciona para falla del acero.

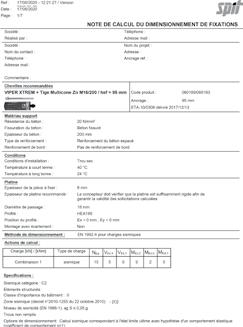

Para facilitar el diseño de su proyecto, le recomendamos que utilice el software SPIT i-Expert de acuerdo con la norma EN 1992-4.

http://i-expert.spit.com/

Guía de selección

MECÁNICOS PARA CARGAS PESADAS TRIGA Z XTREM

TRIGA Z XTREM A4

- Mampostería

PLUS - Mampostería

- M20

- M16

- M20

- M12

- M16

- M10

ANCLAJES QUÍMICOS BARRA CORRUGADA A POSTERIORI

18056808000007

18046808000010

Guía de selección

Guía de selección

ANCLAJES DE PLÁSTICO

PARA CARGAS LIGERAS

PROLONG Ø10 - Ø16 ETE 17/0202 B-LONG XTREM - B-LONG XTREM A4

- Ø10

ETE 13/1068 - ETE 20/0542

06/0032

ETE 05/0038 (1)

- M8

- M6 DRIVA / DRIVA DRILLØ4,5 - Ø3

ANCLAJES PARA AISLAMIENTO

(1) para aplicaciones no estructurales

(2) para aplicaciones de barras corrugadas

18/1102

ETE 18/1095 PTH-S

18/1101

Evaluación Técnica Europea

Guía de selección

Certificado al fuego Fijación estancaHormigón

Piedra / bloque macizo de hormigón / ladrillo macizo

Bloque hueco de hormigón / ladrillo hueco Placa de yeso

TIPOS DE ANCLAJES

f ANCLAJE DE EXPANSIÓN POR ATORNILLADO CON PAR DE APRIETE CONTROLADO - TIPO A

La expansión del anclaje se consigue aplicando un par que actúa sobre el tornillo o perno. La intensidad del anclaje se regula con este par de apriete.

f ANCLAJE DE EXPANSIÓN POR GOLPEO - TIPO B

La expansión se consigue mediante golpeo transmitido a un casquillo de expansión o cono. En le caso de anclaje SPIT GRIP, la expansión del casquillo está asegurada por el hundimiento del cono y la fijación depende del recorrido del cono

f ANCLAJE POR BLOQUEO DE FORMA - TIPO C

Los anclajes por bloqueo de forma se fijan o bien mediante golpeo o bien mediante rotación de casquillo de expansión del anclaje en un orificio taladrado.

f ANCLAJE DE FIJACIÓN QUÍMICA - TIPO D

El elemento metálico de este anclaje se fija a las paredes del orificio mediante resina química. Las cargas de tracción se transmiten al hormigón mediante las tensiones de fijación entre los elementos metálicos y la resina, y entre ésta y la superficie del hormigón del orificio taladrado.

f FIJACIÓN DE PLÁSTICO

La expansión de las fijaciones del plástico se realiza por impacto o por roscado en el elemento de expansión, que comprime el taco de expansión contra la pared del orificio. El elemento de expansión puede ser un clavo o un tornillo.

REFERENTES EUROPEOS

ANCLAJES

TORNILLOS DE HORMIGÓN

ANCLAJES CON BLOQUEO POR FORMA

ANCLAJES DE EXPANSIÓN POR GOLPEO

ANCLAJES DE SELLADO QUÍMICO

ANCLAJES DE EXPANSIÓN CON PAR DE APRIETE CONTROLADO

TORNILLOS DE HORMIGÓN

ANCLAJES CON BLOQUEO POR FORMA

ANCLAJES DE EXPANSIÓN POR GOLPEO

ANCLAJES DE SELLADO QUÍMICO

ANCLAJES DE SELLADO QUÍMICO : ensamblajes de barras corrugadas post instaladas

ANCLAJES DE SELLADO QUÍMICO : para albañilería

TACO PLÁSTICO

TACO PLÁSTICO

* Documentos disponibles en el sitio www.eota.eu

DEE 330232-00-0601

DEE 330499-00-0601

DEE 330747-00-0601

DEE 330087-00-0601

DEE 330076-00-0604

DEE 330196-00-0604

DEE 330284-00-0604

MÉTODO DE DIMENSIONAMIENTO EN 1992-4

OPCIONES DE LA ETAG

Aplicaciones para hormigón de alto nivel de riesgo

• Riesgo de pérdida de vidas humanas "reales"

• Consecuencias económicas notables

• Aptitud del obrero a rellenar sus funciones comprometidas

Aplicaciones para hormigón de riesgo moderado

• Riesgo de pérdida de vidas humanas "insignificantes"

• Consecuencias económicas débiles

• Daños localizados

Anclajes de uso múltiple, para aplicaciones no estructurales (los ejemplos tipo incluyen las canalizaciones y bandejas eléctricas)

Aplicaciones para ensamblajes de barras corrugadas conforme al Eurocódigo 2.

Evaluaciones de anclajes químicos en el soporte de albañilería.

Anclajes para fijaciones de sistemas "composite" de aislamiento térmico exterior con revoco

Aplicaciones no estructurales en un soporte de hormigón y material cerámico.

Dimensionamiento de anclajes en hormigón sobre condiciones casi estáticas y sísmicas.

ConceptO de sEGURIDAD

GENERAL

En el diseño de fijaciones conforme al método EN 1992-4, se aplicará el concepto de los coeficientes parciales de seguridad en el estado límite último. Se mostrará que el valor de la solicitación de diseño Sd es inferior al valor de la resistencia del anclaje en el estado límite último Rd

Sd ≤ Rd

PRINCIPIO DE CONCEPTO PARCIAL DE SEGURIDAD

En el caso límite último

Resistencia última media

Resistencia característica

Resistencia de diseño

Carga de diseño

Carga actual

(1-k.v)

/ M

< Rd

DISTINTOS TIPOS DE FALLO

En el estado límite de servicio

Resistencia última media

Resistencia característica

Resistencia de diseño

Resistencia recomendada S < Rrec

Carga de diseño (ELU)

Carga actual

=

De acuerdo con el método EN 1992-4, debe verificarse la resistencia del anclaje para cada uno de los tipos de fallo existentes bajo carga a tracción y a cortante. Cada tipo de fallo tiene su coeficiente de seguridad correspondiente.

CARGA A TRACCIÓN

Rotura del cono de hormigón

Rotura por arranque / deslizamiento

Splitting o fisuración entre la barra y el borde del hormigón

CARGA COMBINADA (OBLICUA)

Rotura del acero

La carga oblicua FSd con un ángulo α se obtiene por:

FSd = (NSd)² + (VSd)² α = arctan (VSd/NSd)

siendo : NSd : solicitación a tracción (NSd = FSd x cos α)

VSd : solicitación a cortante (VSd = FSd x sin α)

CARGA A CORTANTE

Rotura del hormigón a borde de losa

Para verificar la resistencia para una carga oblicua, utilizando el método CC, hemos de verificar :

f La resistencia a tracción : βN = NSd / NRd ≤ 1

f La resistencia a cortante : βV = VSd / VRd ≤ 1

f La resistencia oblicua con la ecuación siguiente : βN +

Rotura del acero

Rotura por efecto palanca

Solicitaciones de cálculo

TIPOS DE CARGA

Cargas estáticas o casi-estáticas

Cargas dinámicas

Cargas sísmicas

Las cargas estáticas o casi-estáticas representan el peso propio del elemento fijado, las solicitaciones permanentes y las variables representan el viento, la nieve, etc…

Las cargas dinámicas son las solicitaciones, cuya intensidad varía con el tiempo. Por ejemplo: las máquinas industriales afectadas por vibraciones, impactos regulables, etc…

Algunas cargas dinámicas pueden considerarse como cargas casi-estáticas.

CÁLCULO DE LAS SOLICITACIONES

Las cargas sísmicas se calculan utilizando el espectro de aceleración de la zona sísmica, según el Eurocódigo 8.

Las solicitaciones de cálculo en estado límite último, para la carga a tracción y a cortante se calculan según el Eurocódigo 2 o 3.

 En el caso más simple :

La solicitación de cálculo se determina de la forma siguiente (carga permanente «G» y carga variable «Q») :

Sd = 1.35 x G + 1.5 x Q

Los coeficientes 1,35 y 1,5 son los coeficientes parciales de seguridad aplicados a las solicitaciones.

Por simplificación, en esta guía usaremos un coeficiente de seguridad : γF = 1,4

 Otros Casos :

Sk = G + Q

Las cargas variables pueden verse influidas por el viento y/o la nieve.

Para calcular estas solicitaciones en estado límite último, tomaremos el caso más desfavorable de las acciones combinadas siguientes. Detalles del Eurocódigo 1 para los códigos de cálculo.

Símbolos : G = Carga permanente

QB = Carga de uso

W = Acción debida al viento

Sn = Acción debida a la nieve

Ψ0 = 0,77 para cualquier caso, excepto oficinas y parkings.

Si la acción variable básica es la nieve, el valor de Ψ0 aumenta un 10%.

Resistencia de cálculo

RESISTENCIA DE DISEÑO

 El valor de la resistencia de diseño Rd, independientemente de la dirección y del tipo de fallo, se calcula a partir de la resistencia característica y del coeficiente parcial de seguridad..

Rd = Rk γM

Rk : Resistencia característica del anclaje.

γM : Coeficiente parcial de seguridad en función del tipo de fallo.

RESISTENCIA CARACTERÍSTICA

 La resistencia característica del anclaje para la rotura del cono de hormigón, independientemente de la dirección, se calcula a partir del valor de carga media de fallo de un anclaje aislado, sin influencia a borde ni de separación entre anclajes. La resistencia característica corresponde al percentil 5% - de las cargas de fallo para un nivel de confianza del (90%).

FRk = (1- k.v) . FRu,m

Este cálculo depende del número de ensayos (k) y del coeficiente de variación (v)

Ejemplo: para un número de ensayos de 10 anclajes, k = 2,568.

 La resistencia característica de fallo del acero se calcula de la siguiente forma :

A tracción : NRk,s = A0.fuk [N]

A0 : sección mínima. [mm²] fuk : resistencia mínima de fallo del acero [N/mm²]

A cortante : VRk,s = 0,5.AS.fuk[N]

As : sección resistente [mm²] fuk : resistencia mínima de fallo del acero [N/mm²]

CÁLCULO DE LOS COEFICIENTES PARCIALES DE SEGURIDAD

 Para rotura del cono de hormigón : γMc = γc γ1 γ2

γc : Coeficiente parcial de seguridad a compresión : γc = 1,5

γ1 : Coeficiente parcial de seguridad teniendo en cuenta la dispersión de los valores de resistencia a tracción en obra. γ1 =1 para un hormigón fabricado y tratado tomando las precauciones normales (EUROCÓDIGO 2 cap. 7).

γ2 : Coeficiente parcial de seguridad teniendo en cuenta la seguridad de puesta en obra* de un sistema de fijación.

Carga a tracción :

γ2 = 1 en sistema de alta seguridad de puesta en obra*.

γ2 = 1,2 en sistema con seguridad de puesta en obra normal*.

γ2 = 1,4 en sistema con seguridad de puesta en obra reducida pero aún aceptable*.

Carga a cortante :

γ2 = 1

 Para rotura del acero : γMs

Carga a tracción :

γMs = 1,2 ≥1,4 fyk/fuk

Carga a cortante:

γMs = 1,0 ≥1,25 fyk/fuk

con fuk ≤ 800 N/mm² y fyk/fuk ≤ 0,8

γMs = 1,5 con fuk > 800 N/mm² o fyk/fuk > 0,8

* Seguridad de puesta en obra significa tener en cuenta el comportamiento de la fijación bajo la influencia de los defectos de colocación como el diámetro del orificio taladrado, la limpieza del mismo de la fijación o el impacto sobre la armadura durante la perforación.

comportamiento sísmico

COMPORTAMIENTO SÍSMICO CATEGORÍAS C1 Y C2

Las prestaciones de los anclajes sujetos a cargas sísmicas se categorizan según la clasificación sísmica C1 y C2. Las prestaciones de la categoría C1 vienen dadas por la capacidad del anclaje en condiciones de resistencia en el estado límite último, mientras las prestaciones sísmicas de la categoría C2 provienen de la capacidad del anclaje tanto en el estado límite último como en la limitación del daño y el desplazamiento en el estado límite último.

La tabla inferior describe qué categoría sísmica C1 y C2 se ha de utilizar en función de nivel sísmico y la importancia del edificio. El nivel de sismicidad se define en función del producto ag.S, dónde ag la aceleración sísmica de diseño para terrenos tipo A y S es el factor del suelo en función de la EN 1998-1.

El valor de ag o el valor del producto ag.S utilizado por los Estados Miembros se define en cada uno de los anexos nacionales de la EN 1998-1. Y pueden ser diferentes a los valores de la tabla inferior. Además la asignación de las categorías C1 y C2 es responsabilidad de cada uno de los Estados Miembros.

CATEGORÍA REQUERIMIENTOS

Categoría C1 Para aplicaciones no estructurales

Categoría C2 Para aplicaciones estructurales y no estructurales

Test alternativo en hormigón no fisurado (ancho fisura 0,5 mm)

Test más severos con variación del ancho de fisura, simulando un terremoto (ancho fisura 0,8 mm)

RECOMENDACIÓN DE LA CATEGORÍA SÍSMICA PARA LOS ANCLAJES

Muy bajob

a Los valores que define el nivel sísmico se encuentran en los anexos Nacionales del EN 1988-1.

b Definición según EN 1998-1:2004, 3.2.1

c ag = aceleración sísmica de diseño en terrenos Tipo A (EN 1998-1:2004, 3.2.1), S = factor del suelo (ver por ejemplo, EN 1998-1:2004, 3.2.2).

d C1 para conexiones Tipo 'B' para fijaciones de elementos no estructurales en estructura

e C2 para conexiones Tipo 'A' para fijaciones estructurales en estructura

CLASE TIPO DE EDIFICIO

I Edificios y estructuras que normalmente no albergan a personas (ej.: naves de almacenamiento, graneros, y otros edificios de uso agrícolas) y que no contienen equipos o sistemas con materiales peligrosos o necesarios en caso de desastres.

II La mayoría de edificios y estructuras que albergan personas (ej.: viviendas, comercios y naves industriales) excepto aquellos edificios contemplados en otras categorías (menos 300 personas, altura del edificio ≤ 28 m).

Edificios y estructuras que:

• Tienen una gran ocupación (más de 300 personas, altura edificio ≥ 28 m) ej.: edificios de oficinas altos ,centros deportivos, grandes teatros...

III

IV

• Edificios con personas de movilidad reducida (ej.: prisiones, escuelas, algunos centros de salud);

• Edificios o instalaciones importantes para la comunidad, (ej.: estaciones eléctricas, de bombeo, etc..);

• Edificios o naves que contengan materiales peligrosos para la vida humana.

Edificios de estructuras que:

• Son esenciales para la asistencia después del terremoto (ej.: hospitales, policías, parque de bomberos y centros de emergencia)

• Almacenes con grandes cantidades de materiales peligrosos.

http://i-expert.spit.com/

HORMIGÓN

RESISTENCIA DEL HORMIGÓN

La clasificación del hormigón se realiza en función de su resistencia a la compresión, que se basa en la clasificación por resistencia medida sobre cilindros, de acuerdo con lo indicado en la norma NF EN 206-1. A título informativo, la siguiente tabla proporciona una equivalencia entre los valores característicos y la resistencia media en probetas cilíndricas y cúbicas, en MPa, a los 28 días.

* Las clases de hormigón más habituales

CAMPO DE APLICACIÓN: HORMIGÓN FISURADO Y NO FISURADO

De acuerdo con la guía ETE, debemos comprobar si el hormigón está fisurado o no, calculando las tensiones de trabajo en la parte de la misma que sirve de material de soporte. (§4.7 - EN1992-4) :

σL : Tensiones sobre el hormigón inducidas por cargas externas, incluidas las cargas de los anclajes.

σR : Tensiones sobre el hormigón debidas a bloqueos de deformaciones intrínsecos impuestos (por ejemplo; contracción del hormigón) o de deformación extrínsecos impuestos (por ejemplo, por desplazamiento del soporte o variaciones de temperatura).

En ausencia de un análisis detallado, debería aceptarse la hipótesis σR = 3N/mm² debe suponerse, de acuerdo con el Eurocode 2.

Si no se dispone de los elementos necesarios para proceder al cálculo precedente, utilícese la tabla siguiente. De todos modos, corresponde al facultativo de la obra verificar el estado del material de soporte (fisurado o no fisurado).

OBRAS O PARTES DE OBRAS UTILIZADAS COMO BASE DE SUJECIÓN

Elementos a flexión (losas, correas, vigas, paneles) de hormigón armado

Elementos a flexión (losas, correas, vigas, paneles) de hormigón pretensado

Pared exterior de un edificio de hormigón no armado (según BAEL) o con armadura de piel

Pared exterior de un edificio de hormigón armado

Pared interior de un edificio

Pilar exterior o de esquina

Pilar interior

Base plana pavimento

Zonas clave a base de elementos prefabricados

Extremos de elementos a flexión (ej: balcón en voladizo)

Depósito

HORMIGÓN

Ofrecemos a continuación algunos ejemplos de zonas no fisuradas en estructuras simples (modelos extraídos del informe técnico n° CEN/TC250/ SC2/WG2 “efecto de la fisuración” publicado por el CEN.

Losas, vigas - Apoyo simple

Zona hormigón no fisurado

Losas, vigas, forjados reticulares - Apoyos continuos

Zona hormigón no fisurado

Losas en voladizo

Zona hormigón no fisurado

Vigas en voladizo

Zona hormigón no fisurado

Otros soportes/FIJACIONES de techo

MAMPOSTERÍA

Ladrillo Hueco de Arcilla

tipo ECO-30, no revestido o revestido

Rc = 3.7 N/mm² – 57x20x30 (cm)

NF EN 771-1

Ladrillo Hueco de Arcilla Murbric tipo T20, non no revestido o revestido

Rc = 14.5 N/mm² – 20x24x50

NF EN 771-1

Ladrillo Macizo de Arcilla

Rc = 55 N/mm² 22x10x5.5 (cm)

NF EN 771-1

Bloque Macizo de Hormigón B120

Rc = 13,5 N/mm² - 20x20x50 (cm)

NF EN 771-3

Bloque Hueco de Hormigón tipo B40, no revestido o revestido

Rc = 6,5 N/mm² – 20x20x50 (cm)

NF EN 771-3

Placa de Yeso tipo BA13 et BA10 + poliestireno

NFP 72-302

Hormigón Celular Mvn = 500 kg/m3

NF EN 771-4

FIJACIONES DE BARRAS CORRUGADAS Y VARILLAS ROSCADAS DE M8 A M20 EN TECHO

 CON AYUDA DE UN TAPÓN Y UN EMBUDO DE INYECCIÓN :

 CON AYUDA DE UN TAMIZ

Características del tamiz y características de colocación :

DIMENSIONESESPESOR

1 - Inyección de resina (EPOBAR para barras corrugadas y VIPER XTREM para varillas roscadas) con el embudo de inyección

2 - Introducción del tapón en el agujero

3 - Colocación: la barra corrugada o la varilla es sostenida por las aletas del tapón

En este caso, las resistencias del cálculo del techo deben reducirse un 20 %.

1 - Taladrar un agujero del diámetro y la profundidad elegidos

2 - Cepillar a conciencia con la escobilla metálica

3 - Quitar el polvo con un soplador

4 - Cortar la longitud de tamiz correspondiente a la longitud Lt indicada el tapón en la tabla anterior e insertar el tapón

5 - Introducir la varilla roscada en el tapón e insertar en el tamiz la longitud lr de la tabla anterior

6 - Rellenar con resina el volumen restante del tamiz

7 - Introducir el conjunto en el orificio taladrado, justo hasta que le tapón quede bloqueado en el agujero

8 - Apretar enroscado a mano la varilla a través del tapón hasta que haga tope en el fondo del tapón. Aparecerá un excedente de resina

9 - Esperar a la completa polimerización antes de utilizar la fijación y apretar con el par previsto l d L

Propiedades mecánicas del acero

CARACTERÍSTICAS MECÁNICAS

 Características mecánicas

Las propiedades mecánicas del acero están determinadas por : - la resistencia a tracción fuk (N/mm²), - el límite de elasticidad fyk (N/mm²).

Acero galvanizado : la norma NF EN 20898-1 indica las características de los pernos y tornillos en función de la clase de acero. Acero inoxidable : la norma NF EN 25100-0 indica las características del acero inoxidable. CARACTERÍSTICAS MECÁNICAS

Resistencia a tracción mín. fuk (N/mm²)

Límite de elasticidad mín. fyk (N/mm²)1902403403004204806409401100210450600

* acero inoxidable clase A1, A2 y A4

 Cargas de fallo mínimo (kN) - Rosca

7.01.028.99.5411.6012.1014.4015.0017.3023.1030.1035.3014.4020,2323.10 8.01.2536.612.1014.6015.4018.3019.0022.0029.2038.1044.6018.3025,6229.20 10.01.558.019.1023.2024.4029.0030.2034.8046.4060.3070.8029.0040,6046.40 12.01.7584.327.8033.7035.4042.2043.8050.6067.4087.70103.0042.2059,0167.40 14.02.0115.038.0046.0048.3057.5059.8069.0092.00120.00140.0057.5080,5092.00 16.02.0157.051.8062.8065.9078.5081.6094.00125.00163.00192.0078.50109,90125.00 18.02.5192.063.4076.8080.6096.0099.80115.00159.00200.00234.0096.00134,40159.00 20.02.5245.080.8098.00103.00122.00127.00147.00203.00255.00299.00122.00171,50203.00 22.02.5303.0100.00121.00127.00152.00158.00182.00252.00315.00370.00152.00212,10252.00 24.03.0353.0116.00141.00148.00176.00184.00212.00293.00367.00431.00176.00247,10293.00

27.03.0459.0152.00184.00193.00230.00239.00275.00381.00477.00560.00230.00321,30381.00

30.03.5561.0185.00224.00236.00280.00292.00337.00466.00583.00684.00280.00392,70466.00

33.03.5694.0229.00278.00292.00347.00361.00416.00576.00722.00847.00347.00485,80576.00

36.04.0817.0270.00327.00343.00408.00425.00490.00678.00885.00997.00408.00571,90678.00 39.04.0976.0322.00390.00410.00488.00508.00586.00810.001020.001200.00488.00683,20810.00

DIMENSIONES DE TUERCAS Y ARANDELAS

TUERCAS: dimensiones de las tuercas para llaves dinamométricas

ARANDELAS: dimensiones de las arandelas utilizadas con productos SPIT (algunos productos están disponibles con arandelas grandes)

1011,551011,055,2 M8 13156,51314,386,8 M10 1719,681617,778,4 M12 1921,9101820,0310,8 M16 2427,7132426,7514,8 M20 3034,6163032,9518

M6126,61,6186,72186,32 M8169,01,6208,72228,22 M102011,022610,532810,53 M122413,52,53012,533012,33 M163017,534016,74--M203722,034520,74--M244426,04-----M305633,04------

CORROSIÓN/AMBIENTE

ELECCIÓN DE LAS CLASES DE ACERO EN FUNCIÓN DEL AMBIENTE

La corrosión atmosférica está relacionada con el ambiente. Los agentes se combinan con los componentes del aire. La mezcla de oxígeno, agua vaporizada y emisiones industriales, principalmente las cloradas y sulfuradas, agrede y altera los metales, y aleaciones. Se distinguen 6 tipos principales de ambiente :

TIPOS DE AMBIENTE RECUBRIMIENTO

SECO Locales limpios, con calefacción en invierno sin condensación. Interiores de vivienda, locales climatizados.

HÚMEDO Locales sometidos a condensación, depósitos de mercancías, almacenes, sótanos, etc...

RURAL Exterior de residencias en climas templados lejos de grandes aglomeraciones y fábricas (en el campo).

URBANO Exterior de residencias en la ciudad, con una o varias fábricas que generan humos y crean ambientes corrosivos.

INDUSTRIAL Fábricas y corrosivos alrededores con ambiente (dependiendo del proceso industrial).

MARINO

Ambiente cerca del mar o en el mar. Gran corrosión debido a la presencia elevada de humedad combinada con sales marinas en el aire.

Fuente : NFA 91-102 - Superficie metálica  No adecuado al medio

 Pónganse en contacto con nosotros

 Uso adecuado

ELECCIÓN DE LA CLASE DE ACERO EN FUNCIÓN DE LAS COMPATIBILIDADES ENTRE LOS MATERIALES

La corrosión electrolítica aparece al estar en contacto dos metales distintos de distinta polaridad. Se crea un par electrolítico que destruye uno de los dos elementos.

Aleación de aluminio

 Sin corrosión de la fijación.

 Corrosión moderada de la fijación.

Corrosión de la fijación.

RECUBRIMIENTOS Y RESISTENCIA A LA CORROSIÓN

Tipo de revestimiento

Tiempo de exposición en ambiente salino (horas)

(316L)

Dacromet 500 grados B (8 - 10 µm)

Sherardización (35 µm)

Dacromet 500 grados A (5 - 7 µm)

Sherardización (20 µm)

Galvanizado en caliente (70 µm)

Electrogalvanizado con espesor de revestimiento (5-7 µm)

TABLA DE DISTINTAS CALIDADES DE ACERO INOXIDABLE

NF EN 10088-1 SEGÚN NORMA NFA 35-573 1990 NFA 35-574 1990 (o NFA 36-209 o NFA 35-577)

Z11 CN 18-08 Z12 CN 18-09

X4 CrNi 18-1214303Z5 CN 18-11

CrNi-19-11 305-519X8 CrNi 18-12A2

X6CrNiTi 18-1014541Z6 CND 18-10 3211.4541X10 CrNiTi 18-092337321-512 A3

X5CrNiMo 17-12-214401Z6 CND 17-12 3161.4401X5CrNiMo 18-102343316-516X5CrNiMo17-12A4

X6 CrNiMoTi 17-12-214571Z6 CNDT 17-11316 Ti1.4571X10CrNiTi 18-102334320-517X6CrNiMoTi17-12A5

X2 CrNiMo 17-13-314404Z3 CND 17-12 316 L1.4404X2CrNiMo 18-102353316-512X2CrNiMo17-12A4L

X2CrNiMoN17-13-314406Z3 CND 17-11 AZ A4L

X3CrNiCu 18-9-314560Z4 CNU 19-09 FF A2

UNIDADES

UNIDADES

Longitud : 1 mm = 0,1 cm = 0,0394 in (pulgadas)

Fuerza : 1 kN = 100 daN = 1000 N ~ 100 kg

1 kg = 9,81 N

1 N = 0,2248 lbf (libra de fuerza)

TABLA DE CONVERSIÓN

Resistencia del hormigón newton por mm2 N/mm2 (=MPa) libra-fuerza por pulgadas cuadrada

Par de apriete

Masa

Fuerza

Longitud

Superficie

Temperatura grado Celsius°C grado Fahrenheit

Resistencia del hormigón a compresión:

1 MPa = 1 N/mm² = 10 kg/cm²

1 MPa = 10 bars

1 N/mm² = 149,2 lbf/in² (libra fuerza entre pulgada al cuadrado)

= (9/5 °C + 32)1°C = 5/9 (°F - 32)

SÍMBOLOS UTILIZADOS

hef tfix

df Tinst hmin h0 d

d0

Solicitaciones

Sk Solicitación sobre el anclaje en estado límite de servicio (ELS)

Sd Solicitación sobre el anclaje en estado límite último (ELU)

Resistencia al anclaje

Ru,m

Rk

Resistencia última media

Resistencia característica

Rd Resistencia de diseño

Frec Carga recomendada

Tipo de resistencia

uncr

Resistencia del hormigón no fisurado

cr Resistencia del hormigón fisurado

C1

C2

fi,R

Resistencia para cargas sísmicas categoría C1

Resistencia para cargas sísmicas categoría C2

Resistencia al fuego

Tipo de carga

N Esfuerzo de tracción (NSd, NRu,m, NRk, NRdp, NRds, NRdc, Nrec)

V Esfuerzo de cortante (VSd, VRu,m, VRk, VRds, VRdc, Vrec)

F Esfuerzo oblicuo (FSd, FRu,m, FRk, FRds, FRdc, Frec)

M Momento flector (MRk, MRec)

Características técnicas del anclaje

hef Profundidad efectiva de anclaje

hnom Profundidad de empotramiento en el hormigón

h0 Profundidad de perforación

d Diámetro de rosca

d0 Diámetro de broca

df Diámetro de taladro en la placa (Ø de paso)

dnom Diámetro exterior del anclaje

L Longitud total del anclaje

l2 Longitud roscada

Tinst Par de apriete

tfix Espesor del elemento a fijar hmin Espesor mínimo del material base

Distancias

S Distancias entre dos anclajes

Scr Distancia crítica entre ejes que permite la transmisión de la resistencia característica en tracción

Smin Distancia mínima admisible entre ejes

Cmin Distancia mínima admisible a los bordes

Ccr,N Distancia crítica a los bordes que permite la transmisión de la resistencia característica en tracción

Hormigón y acero

fcm Resistencia promedio a compresión del hormigón fck Resistencia característica a compresión del hormigón

fuk Resistencia característica del límite último del acero fyk Resistencia característica del límite elástico del acero

LaboraTORIO DE ENSAYOS

LABORATORIO SPIT

En Spit disponemos de nuestro propio laboratorio para probar todo tipo de fijaciones en cualquier tipo de material base. Este laboratorio se utiliza para el desarrollo de nuevos productos, aprobaciones y controles de calidad.

Nuestro laboratorio está acreditado por COFRAC de acuerdo con el programa 39.2 «prueba de anclajes mecánicos - Parte 2: Anclajes de expansión». Las pruebas para anclajes metálicos en hormigón se llevan a cabo de acuerdo con TR048 y TR049.

Para la realización de estos ensayos, el laboratorio está equipado con bancos de ensayo de altas prestaciones capaces de aplicar cargas de extracción-deslizamiento de hasta 80 toneladas. Este equipo permite también realizar ensayos a cortante, ensayos bajo cargas de larga duración, ensayos bajo cargas intermitentes, ensayos en fisuras estáticas de 0.3 mm a 0.5 mm, ensayos en fisuras dinámicas y pruebas sísmicas para la calificación de las categorías de anclajes C1 y C2.

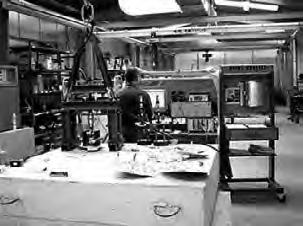

EQUIPO PARA ENSAYOS EN HORMIGÓN FISURADO

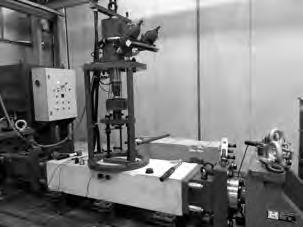

EQUIPO PARA ENSAYOS DE EXTRACCIÓN-DESLIZAMIENTO

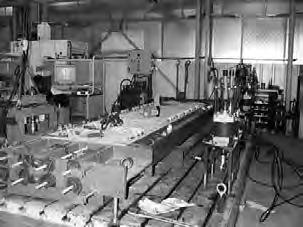

HORNO DESTINADO A COMPROBAR EL COMPORTAMIENTO DE LAS RESINAS QUÍMICAS A ALTA TEMPERATURA

EQUIPO PARA ENSAYOS SÍSMICOS

APLICACIÓN I-CALC

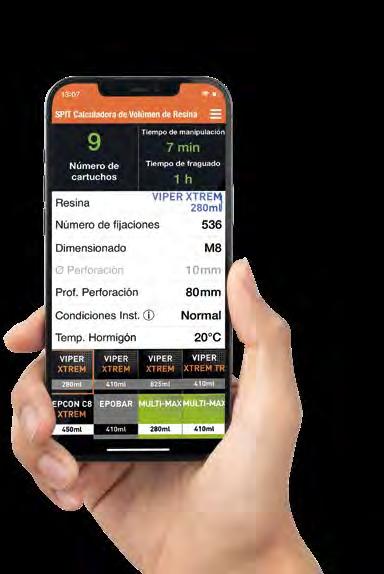

I-CALC : LA APLICACIÓN CALCULADORA de volúmenes de resina SPIT

I-CALC permite determinar la cantidad de cartuchos de resina SPIT necesarios para su obra (barras corrugadas, varilla roscadas), para poder cuantificar sus necesidades según las condiciones de trabajos.

TRIGA Z XTREM

Fijación de alta seguridad y altas prestaciones para hormigón fisurado y no fisurado y categorías de rendimiento sísmico C1 y C2

DATOS TÉCNICOS

CARACTERÍSTICAS

APLICACIONES

Cargas críticas en aplicaciones estructurales

Carriles de puentes-grúa Pasarelas y pilares metálicos

Placas de acero

Carriles de seguridad Ángulos de escalera prefabricados

MATERIAL

Tornillo: Clase 8.8 NF EN 20898-1

Tuerca: Clase 8 NF EN 20898-2

Arandela: F12T4 según NF A37501

Camisa: TS37-a BK prolongado según NF A49341

Cono de expansión: 35 MF6Pb

Casquillo de expansión: 355 MC

según NF EN 10-149-2

Protección: Cincada, 5 μm mín.

INSTALACIÓN

TF V8-12/166016120M88012148525050686

TF V8-12/266026120M88012149525053002

TF V10-15/277027140M1090151710550050695

TF V12-18/40*8040160M12105182013080050715

E12-18/A*80-160M1210518-16280050703

E12-18/QC*80-160M1210518-17880050671 * No pertenece a ETE

PROPIEDADES MECÁNICAS DE LOS ANCLAJES

DIMENSIONES

fuk [N/mm2]Mín. resistencia a la tracción.800800800800800830 fyk [N/mm2]Límite elástico.

Seq,V [mm2] Sección equivalente resistencia versión tornillo. 39,276,1108,8175,3335,1520,2

Seq,E [mm2] Sección equivalente resistencia versión tuerca. 35,261,882,0104,1183,3277,3

Wel [mm3]Módulo de sección elástica.12,731,262,3109,2277,5541,0

M0Rk,s [Nm] Momento flector característico. 12,230,059,8104,8266,4538,8

M[Nm]Momento de flexión recomendado.5,812,424,843,5110,7216,0

SW[mm]Dimensiones llave. 101316182430

TRIGA Z XTREM

RESISTENCIAS CARACTERÍSTICAS [kN]

Las resistencias características se muestran a título informativo y deben utilizarse mediante la aplicación de factores de seguridad.

TRACCIÓN

HORMIGÓN NO FISURADO - C20/25

DIMENSIONES M6M8M10M12M16M20

hef [mm] 506070 80 100125

NRk,p [kN]17,420,028,835,249,268,8

HORMIGÓN FISURADO - C20/25

DIMENSIONESM6M8M10M12M16M20

hef [mm] 50607080100125

NRk,p [kN]5,012,016,024,634,448,1

CORTANTE

HORMIGÓN FISURADO Y NO FISURADO - C20/25 a C50/60 DIMENSIONES M6M8M10M12M16M20

hef [mm] 50607080100125

Tipo V/TF

Tipo E

CARGAS RECOMENDADAS DE UN ANCLAJE SIN INFLUENCIA DE SEPARACIÓN Y BORDE DE HORMIGÓN [kN]

Los valores recomendados se determinan a partir de los rendimientos dados en la ETE, y están garantizados para espaciamiento ≥ Scr y distancia al

TRACCIÓN

HORMIGÓN NO FISURADO - C20/25

DIMENSIONES M6M8M10M12M16M20

hef [mm] 50607080100125

NRec [kN]7,69,513,716,823,432,7

HORMIGÓN FISURADO - C20/25

DIMENSIONESM6M8M10M12M16M20

hef [mm] 50607080100125

NRec [kN]2,45,77,611,716,422,9

NRec = min [NRd,p ; NRd,c; NRd,s] / γF ; γF = 1,4

CORTANTE

HORMIGÓN FISURADO Y NO FISURADO - C20/25 a C50/60 DIMENSIONES M6M8M10M12M16M20 hef [mm] 50607080100125

Tipo V/TF

TRIGA Z XTREM

http://i-expert.spit.com/

Las resistencias de diseño para cargas estáticas, sísmicas y de fuego se determinan a partir de las prestaciones indicadas en el ETE y están garantizadas para espaciamiento ≥ Scr y distancia al borde ≥ Ccr Para aplicaciones con distancias entre centros y bordes, recomendamos utilizar el software SPIT i-Expert para el dimensionado según EN 1992-4.

RESISTENCIA DE DISEÑO PARA CARGAS ESTÁTICAS EN HORMIGÓN NO FISURADO [kN]

TRACCIÓN

DIMENSIONES M6M8M10M12M16M20

hef [mm] 506070 80 100125

NRd,uncr [kN]

C20/25 10,7 13,319,223,532,845,8

C40/50 10,7 18,927,233,246,464,8

Distancias Scr y Ccr deben cumplir

NRd,uncr = min[NRk,p,uncr / γMc ; NRk,s / γMs,N]

1,5

[mm]

Tipo V/TF

Tipo E

RESISTENCIA DE DISEÑO PARA CARGAS ESTÁTICAS EN HORMIGÓN FISURADO [kN]

TRACCIÓN

DIMENSIONES M6M8M10M12M16M20

hef [mm] 506070 80 100125

NRd,cr [kN]

C20/253,38,010,716,423,032,1

C40/504,711,315,123,232,545,4

Distancias Scr y Ccr deben cumplir

NRd,cr = min[NRk,p,cr / γMc ; NRk,s / γMs,N]

γMc = 1,5

CORTANTE

DIMENSIONES M6M8M10M12M16M20

hef [mm] 506070 80 100125

= VRk,s /γMs,V γMs,V = 1,25

RESISTENCIA DE DISEÑO PARA CARGAS SÍSMICAS SEGÚN CATEGORÍA C1 [kN]

TRACCIÓN

DIMENSIONES M6M8M10M12M16M20

= VRk,s,eq,C1

RESISTENCIA DE DISEÑO PARA CARGAS SÍSMICAS SEGÚN CATEGORÍA C2 [kN]

TRACCIÓN

NRd,C2 [kN] C20/25 - -3,56,311,0C40/50 - -5,08,915,6 -

Distancias Scr y Ccr deben cumplir

NRd,C2 = min[NRk,p,eq,C2 / γ

= 1,5

CORTANTE

= VRk,s,eq,C2 /γMs,V

RESISTENCIA DE DISEÑO A LA EXPOSICIÓN AL FUEGO [kN]

TRACCIÓN

DIMENSIONES M6M8M10M12M16M20 hef [mm] 50607080100125

NRd,fi R30[kN]0,92,84,517,632,851,1

NRd,fi R60[kN]0,62,13,311,421,333,2

NRd,fi R90[kN]0,41,32,15,39,815,3

NRd,fi R120[kN]0,30,91,52,24,16,4

NRd,fi = NRk,s,fi /γM,fi γM,fi = 1,0

CORTANTE

DIMENSIONES M6M8M10M12M16M20 hef [mm] 50607080100125

VRd,fi R30[kN]0,92,84,517,632,851,1

VRd,fi R60[kN]0,62,13,311,421,333,2

VRd,fi R90[kN]0,41,32,15,39,815,3

VRd,fi R120[kN]0,30,91,52,24,16,4

VRd,fi = VRk,s,fi /γM,fi

M,fi = 1,0

DISTANCIAS MÍNIMAS - Método CC (valores derivados de la ETE)

Ψs INFLUENCIA DE LA DISTANCIA ENTRE EJES SOBRE LA CARGA A TRACCIÓN DEL CONO DE HORMIGÓN

DISTANCIA ENTRE EJES S Coeficiente de reducción Ψs Hormigón fisurado y no fisurado DimensionesM6M8M10M12M16M20

0,67

Ψs = 0,5 + s 6.hef

smin < s < scr,N scr,N = 3.hef

ΨS debe utilizarse para cualquier distancia entre eje actuando sobre el grupo de anclajes.

0,920,850,800,760,710,67

1,000,920,860,810,750,70

1,000,930,880,800,74

1,000,940,850,78

1,000,900,82

1,000,90

Ψc,N INFLUENCIA DE LA DISTANCIA A BORDE SOBRE LA CARGA A TRACCIÓN DEL CONO DE HORMIGÓN

DISTANCIA A LOS BORDES C

Ψc,N = 0,25 + 0,5 . c hef

cmin < c < ccr,N ccr,N = 1,5.hef

Ψc,N debe utilizarse para cualquier distancia a los bordes que influya en el grupo de anclajes.

¬ Caso de un anclaje unitario

1,00

Coeficiente de reducción Ψc,N Hormigón fisurado y

1,000,890,81

0,960,880,75

1,000,85

1,000,85

0,93

1,00

s-c,V = c

Ψs-c,V INFLUENCIA DE LA DISTANCIA A BORDE SOBRE LA CARGA A CORTANTE A BORDE DE LA LOSA ¬ Caso de un grupo de 2 anclajes ¬ Caso de un grupo de 3 anclajes o más

Coeficiente de reducción Ψs-c,V Hormigón fisurado y no fisurado 1,01,21,41,61,82,02,22,42,62,83,03,2

Coeficiente de reducción Ψs-c,V Hormigón fisurado y no fisurado 1,01,21,41,61,82,02,22,42,62,83,03,2 1,0 0,670,841,031,221,431,651,882,122,362,622,893,16 1,5 0,750,931,121,331,541,772,002,252,502,763,033,31 2,0 0,831,021,221,431,651,892,122,382,632,903,183,46 2,5 0,921,111,321,541,772,002,252,502,773,043,323,61 3,0 1,001,201,421,641,882,122,372,632,903,183,463,76 3,5 1,301,521,751,992,242,502,763,043,323,613,91 4,0 1,621,862,102,362,622,893,173,463,754,05 4,5 1,962,212,472,743,023,313,603,904,20 5,0 2,332,592,873,153,443,744,044,35 5,5 2,712,993,283,714,024,334,65 6,0 2,833,113,413,714,024,334,65

TRIGA Z A4

Fijación de alta seguridad y altas prestaciones para hormigón fisurado y no fisurado

DATOS TÉCNICOS

CARACTERÍSTICAS

APLICACIONES

Cargas críticas en aplicaciones estructurales

‑ Carriles de puentes-grúa Pasarelas y pilares metálicos

Placas de acero

Carriles de seguridad

MATERIAL

Tornillo: Clase 80 NF EN ISO 3506-1

Varilla roscada: Clase 70 NF E 25100-0

Tuerca: Clase 80 NF E 25100-4

Arandela: X5CrNiMo 17-12-2

Cono de expansión: X2CrNiMo 17-12-2

Camisa de expansión: X2CrNiMo 17-12-2

INSTALACIÓN

PROPIEDADES MECÁNICAS DE LOS ANCLAJES

Tipo V

Seq,V [mm2] Sección equivalente resistencia versión tornillo.

fuk [N/mm2]Mín. resistencia a la tracción.

fyk [N/mm2]Límite elástico.

M0Rk,s [mm2]Momento flector característico. 30,059,8104,8266,4 M[mm2]Momento de flexión recomendado. 12,424,843,5110,7

Tipo E

Seq,E [mm2] Sección equivalente resistencia versión tuerca.

fuk [N/mm2]Mín. resistencia a la tracción. 700700700700 fyk [N/mm2]Límite elástico. 350350350350

M0Rk,s [mm2]Momento flector característico. 26,252,391,7233,1 M[mm2]Momento de flexión recomendado. 10,921,838,297,1 SW[mm]Dimensiones llave. 13161824

TRIGA Z A4

RESISTENCIAS CARACTERÍSTICAS [kN]

Las resistencias características se muestran a título informativo y deben utilizarse mediante la aplicación de factores de seguridad.

TRACCIÓN

HORMIGÓN NO FISURADO - C20/25

DIMENSIONES M8M10M12M16

hef [mm] 6070 80 100

Tipo V/E/TF

NRk,p [kN] 16,020,025,050,0

HORMIGÓN FISURADO - C20/25

DIMENSIONES M8M10M12M16

hef [mm] 607080100

Tipo V/E/TF

NRk,p [kN] 9,016,024,634,4

CORTANTE

HORMIGÓN FISURADO Y NO FISURADO - C20/25 a C50/60

DIMENSIONES M8M10M12M16

hef [mm] 607080100

Tipo V/TF

E

CARGAS RECOMENDADAS DE UN ANCLAJE SIN INFLUENCIA DE SEPARACIÓN Y BORDE DE HORMIGÓN [kN]

Los valores recomendados están garantizados para espaciamiento ≥ Scr y distancia al borde ≥ Ccr

TRACCIÓN

HORMIGÓN NO FISURADO - C20/25

DIMENSIONES M8M10M12M16

hef [mm] 607080100

Tipo V/TF

NRec [kN] 7,69,511,923,8

Tipo E

NRec [kN] 7,69,511,923,8

HORMIGÓN FISURADO - C20/25

DIMENSIONES M8M10M12M16 hef [mm] 607080100

Tipo V/E/TF

NRec [kN] 4,37,611,716,4

NRec = min [NRd,p ; NRd,c; NRd,s] / γF ; γF = 1,4

CORTANTE

HORMIGÓN FISURADO Y NO FISURADO - C20/25 a

DIMENSIONES M8M10M12M16 hef [mm] 607080100 Tipo V/TF

TRIGA Z A4

http://i-expert.spit.com/

Las resistencias de diseño para cargas estáticas están garantizadas para espaciamiento ≥ Scr y distancia al borde ≥ Ccr. Para aplicaciones con distancias entre centros y bordes, recomendamos utilizar el software SPIT i-Expert para el dimensionado según EN 1992-4.

RESISTENCIA DE DISEÑO PARA CARGAS ESTÁTICAS EN HORMIGÓN NO FISURADO [kN]

TRACCIÓN

DIMENSIONES M8M10M12M16

hef [mm] 6070 80 100

Tipo V/TF

NRd,uncr [kN]

Tipo E

NRd,uncr [kN]

CORTANTE

C20/2510,713,316,733,3

C40/5015,118,923,646,4

C20/2510,713,316,733,3

C40/50 12,1 18,923,646,4

Distancias Scr y Ccr deben cumplir

NRd,uncr = min[NRk,p,uncr / γMc ; NRk,s / γMs,N] γMc = 1,5

Tipo V/TF: γMs,N = 1,60

Tipo E: M6-M12 γMs,N = 2,40 ; M16 γMs,N = 1,50

RESISTENCIA DE DISEÑO PARA CARGAS ESTÁTICAS EN HORMIGÓN FISURADO [kN]

TRACCIÓN

DIMENSIONES

Tipo V/E/TF

NRd,cr [kN] C20/256,010,716,423,0 C40/508,515,123,232,5

Distancias Scr y Ccr deben cumplir

NRd,cr = min[NRk,p,cr / γMc ; NRk,s / γMs,N] γMc = 1,5 Tipo V/TF:

Ms,N = 1,60 Tipo E: M6-M12 γMs,N = 2,40 ; M16 γMs,N = 1,50 CORTANTE

= VRk,s /γMs,V Tipo V/TF: γMs,V = 1,33 Tipo E: M6-M12 γMs,V = 2,00 ; M16 γMs,V = 1,25

DISTANCIAS MÍNIMAS - Método CC (valores derivados de la ETE)

TRIGA Z A4

Ψs = 0,5 + s 6.hef

smin < s < scr,N scr,N = 3.hef

ΨS debe utilizarse para cualquier distancia entre eje actuando sobre el grupo de anclajes.

Ψs INFLUENCIA DE LA DISTANCIA ENTRE EJES DE CARGA A TRACCIÓN DEL CONO DE HORMIGÓN Ψc,N INFLUENCIA DE LA DISTANCIA A BORDE SOBRE LA CARGA A TRACCIÓN DEL CONO DE HORMIGÓN

DISTANCIA ENTRE EJES S Coeficiente de reducción Ψs Hormigón fisurado y no fisurado DimensionesM6M8M10M12M16

0,830,780,740,710,67

0,920,850,800,760,71

1,000,920,860,810,75

1,000,930,880,80

1,000,940,85

1,000,90

1,00

A LOS BORDES C Coeficiente de reducción Ψc,N Hormigón fisurado y no fisurado

Ψc,N = 0,25 + 0,5 . c hef

cmin < c < ccr,N ccr,N = 1,5.hef

Ψc,N debe utilizarse para cualquier distancia a los bordes que influya en el grupo de anclajes.

Caso de un anclaje unitario

1,000,890,81

0,960,880,75

1,000,85

1,00

Ψs-c,V INFLUENCIA DE LA DISTANCIA A BORDE SOBRE LA CARGA A CORTANTE A BORDE DE LA LOSA ¬ Caso de un grupo de 2 anclajes

s-c,V = c

Coeficiente de reducción Ψs-c,V Hormigón fisurado y no fisurado 1,01,21,41,61,82,02,22,42,62,83,03,2

s-c,V = 3.c + s

Coeficiente de reducción Ψs-c,V Hormigón fisurado y no fisurado 1,01,21,41,61,82,02,22,42,62,83,03,2 1,0 0,670,841,031,221,431,651,882,122,362,622,893,16 1,5 0,750,931,121,331,541,772,002,252,502,763,033,31 2,0 0,831,021,221,431,651,892,122,382,632,903,183,46 2,5 0,921,111,321,541,772,002,252,502,773,043,323,61 3,0 1,001,201,421,641,882,122,372,632,903,183,463,76 3,5 1,301,521,751,992,242,502,763,043,323,613,91 4,0 1,621,862,102,362,622,893,173,463,754,05 4,5 1,962,212,472,743,023,313,603,904,20 5,0 2,332,592,873,153,443,744,044,35 5,5 2,712,993,283,714,024,334,65 6,0 2,833,113,413,714,024,334,65

Caso de un grupo de 3 anclajes o más

GUARDIA

DATOS TÉCNICOS

RANGO

Prof. de anclaje mín.

Espesor máx. pieza a fijar

Prof. de perforación Ø broca Espesor mín. mat. base Ø de paso Long. total anclaje

CARACTERÍSTICAS

PROPIEDADES MECÁNICAS DE LOS ANCLAJES

Cono

[N/mm2]Mín. resistencia a la tracción.

Parte roscada

APLICACIÓN

Barandillas de seguridad

MATERIAL

Versión acero galvanizado:

Tornillo: Acero inoxidable NF EN 10263-2 o decoletaje piedral (tipo 1,0737) NF EN 10087

Cono: Acero conformado en frío NF A 35-557

Casquillo de expansión: Decoletaje de aceros (tipo 1,0737) NF EN 10087

Anillo de plástico: Poliacetal

‑ Arandela: Acero galvanizado NF E 25 514

Versión acero inoxidable: Tornillo: Acero inoxidable A4-70, NF EN ISO 3506-1

‑ Cono: Acero inoxidable A4 X2, Cr Ni Mo 17-12-2, NF EN 10 088-1

Casquillo de expansión: Acero inoxidable A4 X2 Cr Ni Mo 17-12- 2, NF EN 10 888-1

‑ Anillo de plástico: Poliacetal

Arandela: Acero inoxidable A4 X5 Cr Ni Mo 17-12-2, NF EN 10 088-2

resistencia a la tracción.

[mm3]Módulo de sección elástica.

[Nm] Momento flector característico.

M[Nm]Momento de flexión recomendado. 13,7

llave.

INSTALACIÓN

ESPESOR

MÍNIMO DEL HORMIGÓN,

CARACTERÍSTICAS

y ESPESOR MÍNIMO DISTANCIAS DE ESPACIO, BORDE

DIMENSIONES

Profundidad del anclaje hef [mm]

Espesor mínimo del material

Borde característico y distancia de separación para completo capacidad de anclaje

Distancias mínimas en hormigón no fisurado

RESISTENCIAS CARACTERÍSTICAS [kN]

Las resistencias características se muestran a título informativo y deben utilizarse mediante la aplicación de factores de seguridad.

TRACCIÓN

HORMIGÓN NO FISURADO - C20/25

CORTANTE

HORMIGÓN NO FISURADO - C20/25 a C50/60

CARGAS RECOMENDADAS DE UN ANCLAJE SIN INFLUENCIA DE SEPARACIÓN Y BORDE DE HORMIGÓN [kN]

Los valores recomendados se determinan a partir de los rendimientos dados en la ETE, y están garantizados para espaciamiento ≥ Scr y distancia al borde ≥ Ccr

TRACCIÓN

HORMIGÓN NO FISURADO - C20/25

CORTANTE

HORMIGÓN NO FISURADO - C20/25 a C50/60

Las resistencias de diseño para cargas estáticas se determinan a partir de las prestaciones indicadas en el ETE y están garantizadas para espaciamiento ≥ Scr y distancia al borde ≥ Ccr Para aplicaciones con distancias entre centros y bordes, recomendamos utilizar el software SPIT i-Expert para el dimensionado según EN 1992-4.

RESISTENCIA DE DISEÑO PARA CARGAS ESTÁTICAS EN HORMIGÓN NO FISURADO [kN]

y Ccr deben cumplir

http://i-expert.spit.com/

FIX Z XTREM

Anclaje de expansión controlada por par de apriete, para hormigón fisurado y no fisurado y categorías de rendimiento

DATOS TÉCNICOS

APLICACIONES

Vigas de madera y de acero

Carriles guía de ascensores

Puertas y portones industriales

Ángulos de soporte de mampostería

Sistemas de almacenamiento

Anclajes de muro cortina

Líneas de vida

MATERIAL

Perno: Acero conformado en frío, DIN 1654, parte 2 y 4 / Cincado electrogalvanizado Zn5C/Fe (5 μm), NFA 91102

Casquillo de expansión: S355 MC según NF EN 10-149-2

Arandela: Grado de resistencia del acero 6 ó 8, ISO 898-2

Tuerca hexagonal: Acero, NF E 25513

PROPIEDADES MECÁNICAS DE LOS ANCLAJES

DIMENSIONES

Sección superior del cono fuk [N/mm2]Mín. resistencia a la tracción.900830830830720720600 fyk [N/mm2]Límite elástico. 800670670670580580580

As [mm2]Sección transversal tensionada.22,935,345,445,488,288,2165,1

Parte roscada fuk [N/mm2]Mín. resistencia a la tracción.750730730730600600500 fyk [N/mm2]Límite elástico. 680580580580480480410

As [mm2]Sección transversal tensionada.36,658,084,384,3156,0156,0245,0

Wel [mm3]Módulo de sección elástica.31,262,3109,2109,2277,5277,5540,9

M0Rk,s [Nm] Momento flector característico. 28,052,891,378,6194,0199,8315,7

M[Nm]Momento de flexión recomendado.8,714,725,822,454,457,090,5

SW[mm]Dimensiones llave. 13171919242430

RESISTENCIAS CARACTERÍSTICAS [kN]

Las resistencias características se muestran a título informativo y deben utilizarse mediante la aplicación de factores de seguridad.

TRACCIÓN

HORMIGÓN NO FISURADO - C20/25

DIMENSIONES M8M10M12 M12 L>220 M16 M16 L>220 M20

hef,1 [mm] 466070708585100

NRk,p [kN]9,020,030,020,040,035,049,2

hef,2 [mm] -4050 - 65--

NRk,p [kN]-12,417,4 - 25,8--

HORMIGÓN FISURADO - C20/25

DIMENSIONESM8M10M12 M12 L>220 M16 M16 L>220 M20

hef,1 [mm] 466070708585100

NRk,p [kN]5,09,016,012,020,025,030,0

hef,2 [mm] -4050 - 65--

NRk,p [kN]-8,712,2 - 18,0--

CORTANTE

HORMIGÓN FISURADO Y NO FISURADO - C20/25 a C50/60 DIMENSIONES M8M10M12

hef,1 [mm] 466070708585100 hef,2 [mm] -4050-65--

[kN]

CARGAS RECOMENDADAS DE UN ANCLAJE SIN INFLUENCIA DE SEPARACIÓN Y BORDE DE HORMIGÓN [kN]

Los valores recomendados se determinan a partir de los rendimientos dados en la ETE, y están garantizados para espaciamiento ≥ Scr y distancia al borde ≥ Ccr

TRACCIÓN

HORMIGÓN NO FISURADO - C20/25

DIMENSIONES M8M10M12

hef,1 [mm] 466070708585100

NRec [kN]4,39,514,39,519,016,623,4

hef,2 [mm] -4050 - 65- -

NRec [kN] -5,98,3 - 12,3- -

HORMIGÓN FISURADO - C20/25

DIMENSIONESM8M10M12 M12 L>220 M16 M16 L>220 M20 hef,1 [mm] 466070708585100

NRec [kN]2,44,37,65,79,512,014,3 hef,2 [mm] -4050 - 65- -

NRec [kN] -4,15,8 - 8,6- -

NRec = min [NRd,p ; NRd,c; NRd,s] / γF ; γF = 1,4

CORTANTE

HORMIGÓN FISURADO Y NO FISURADO - C20/25 a C50/60

DIMENSIONES M8M10M12 M12 L>220 M16 M16 L>220 M20 hef,1 [mm] 466070708585100 hef,2 [mm] -4050-65-VRec [kN]

VRec = VRd,s / γF ; γF = 1,4

FIX Z XTREM

http://i-expert.spit.com/

Las resistencias de diseño para cargas estáticas, sísmicas y de fuego se determinan a partir de las prestaciones indicadas en el ETE y están garantizadas para espaciamiento ≥ Scr y distancia al borde ≥ Ccr Para aplicaciones con distancias entre centros y bordes, recomendamos utilizar el software SPIT i-Expert para el dimensionado según EN 1992-4.

RESISTENCIA DE DISEÑO PARA CARGAS ESTÁTICAS EN HORMIGÓN NO FISURADO [kN]

TRACCIÓN

DIMENSIONES

hef,1 [mm]

NRd,uncr [kN]

C20/256,013,320,013,326,723,332,8

C40/508,515,323,018,834,032,946,4 hef,2 [mm] -4050-65--

NRd,uncr [kN]

C20/25

C40/50

Distancias Scr y Ccr deben cumplir

NRd,uncr = min[NRk,p,uncr

TRACCIÓN

NRd,cr [kN] C20/253,36,010,78,013,316,720,0 C40/504,76,912,311,317,023,528,3

Distancias Scr y Ccr deben cumplir

CORTANTE

RESISTENCIA DE DISEÑO PARA CARGAS SÍSMICAS SEGÚN CATEGORÍA C1 [kN]

TRACCIÓN DIMENSIONES

hef,1 [mm]

NRd,C1 [kN] C20/253,14,910,75,613,311,720,0 C40/504,47,015,17,918,916,528,3

Distancias Scr y Ccr deben cumplir

NRd,C1 = min[NRk,p,eq,C1

CORTANTE

RESISTENCIA DE DISEÑO PARA CARGAS SÍSMICAS SEGÚN CATEGORÍA C2 [kN]

C20/25-1,94,03,512,05,917,1

NRd,C2 [kN]

C40/50-2,14,64,915,38,424,1

Scr y Ccr deben cumplir

NRd,fi R30[kN]0,92,83,61,76,63,110,4

NRd,fi R60[kN]0,72,33,11,35,72,49,0

NRd,fi R90[kN]0,51,82,61,14,92,07,6

NRd,fi R120[kN]0,41,62,40,84,41,66,9

NRd,fi = NRk,s,fi /γM,fi

γM,fi = 1,0

CORTANTE

VRd,fi R30[kN]0,92,83,61,76,63,110,4

VRd,fi R60[kN]0,72,33,11,35,72,49,0

VRd,fi R90[kN]0,51,82,61,14,92,07,6

VRd,fi R120[kN]0,41,62,40,84,41,66,9

VRd,fi = VRk,s,fi /γM,fi

=

DISTANCIAS MÍNIMAS - Método CC (valores derivados de la ETE)

Ψs INFLUENCIA DE LA DISTANCIA ENTRE EJES DE CARGA A TRACCIÓN DEL CONO DE HORMIGÓN

DISTANCIA ENTRE EJES S

Coeficiente de reducción Ψs Hormigón fisurado y no fisurado DimensionesM8M10M12M16M20

0,720,670,64

0,770,710,68

0,830,750,710,68

0,900,810,760,72

smin < s < scr,N scr,N = 3.hef

ΨS debe utilizarse para cualquier distancia entre eje actuando sobre el grupo de anclajes.

0,970,860,810,750,72

1,000,890,830,770,73

1,000,930,850,80

1,000,910,85

1,000,93

Ψc,N INFLUENCIA DE LA DISTANCIA A BORDE SOBRE LA CARGA A TRACCIÓN DEL CONO DE HORMIGÓN

DISTANCIA A LOS BORDES C

Ψc,N = 0,26 + 0,49 . c hef

cmin < c < ccr,N ccr,N = 1,5.hef

Ψc,N debe utilizarse para cualquier distancia a los bordes que influya en el grupo de anclajes.

1,00

de reducción Ψc,N Hormigón fisurado y no fisurado

0,910,820,72

1,000,890,78

0,960,840,75

1,000,870,77

1,000,90

1,00 Ψs = 0,5 + s 6.hef

Ψs-c,V INFLUENCIA DE LA DISTANCIA A BORDE SOBRE LA CARGA A CORTANTE A BORDE DE LA LOSA

¬ Caso de un anclaje unitario

Coeficiente de reducción Ψs-c,V Hormigón fisurado y no fisurado 1,01,21,41,61,82,02,22,42,62,83,03,2

¬ Caso de un grupo de 2 anclajes

Coeficiente de reducción Ψs-c,V Hormigón fisurado y no fisurado 1,01,21,41,61,82,02,22,42,62,83,03,2 1,0 0,670,841,031,221,431,651,882,122,362,622,893,16

1,5 0,750,931,121,331,541,772,002,252,502,763,033,31

2,0 0,831,021,221,431,651,892,122,382,632,903,183,46 2,5 0,921,111,321,541,772,002,252,502,773,043,323,61 3,0 1,001,201,421,641,882,122,372,632,903,183,463,76 3,5 1,301,521,751,992,242,502,763,043,323,613,91 4,0 1,621,862,102,362,622,893,173,463,754,05 4,5 1,962,212,472,743,023,313,603,904,20 5,0 2,332,592,873,153,443,744,044,35 5,5 2,712,993,283,714,024,334,65 6,0 2,833,113,413,714,024,334,65

¬ Caso de un grupo de 3 anclajes o más

Anclaje de expansión controlada por par de apriete, para hormigón fisurado y no fisurado, y categorías de rendimiento sísmico

C1 y C2

DATOS TÉCNICOS

RANGO

APLICACIONES

Vigas de madera y de acero

Carriles guía de ascensores Puertas y portones industriales Ángulos de soporte de mampostería

Sistemas de almacenamiento

Anclajes de muro cortina

Líneas de vida

PROPIEDADES MECÁNICAS DE LOS ANCLAJES

DIMENSIONES

Sección superior del cono fuk [N/mm2]Mín. resistencia a la tracción.900830

fyk [N/mm2]Límite elástico. 800670

As [mm2]Sección transversal tensionada.22,935,352,8103,8

Parte roscada

fuk [N/mm2]Mín. resistencia a la tracción.750730

fyk [N/mm2]Límite elástico. 680580

As [mm2]Sección transversal tensionada.36,658,084,3156,0

Wel [mm3]Módulo de sección elástica. 31,262,3109,2277,5

M0Rk,s [Nm] Momento flector característico. 25,044,977,5187,5

M[Nm]Momento de flexión recomendado.10,018,031,075,0

SW[mm]Dimensiones llave. 13 17 19 24

MATERIAL

Perno: Acero N° 1.4404 (A4), 1.4578, NF EN 10088.3

Casquillo de expansión: Acero laminado en frío N° 1.4404, NF EN 10088.3

Arandela: Acero inoxidable A4-80, NF EN 20898-2

Tuerca hexagonal: Acero inoxidable A4, NF EN 20898

INSTALACIÓN

FIX Z XTREM a4

RESISTENCIAS CARACTERÍSTICAS [kN]

Las resistencias características se muestran a título informativo y deben utilizarse mediante la aplicación de factores de seguridad.

TRACCIÓN

HORMIGÓN NO FISURADO - C20/25 DIMENSIONES M8M10M12M16

hef,1 [mm] 48 60 70 85 NRk,p [kN] 12,020,030,040,0

hef,2 [mm] 35 40 50 65

NRk,p [kN] 9,012,417,425,8

HORMIGÓN FISURADO - C20/25

DIMENSIONESM8M10M12M16

hef,1 [mm] 48 60 70 85 NRk,p [kN] 4,0 9,016,020,0 hef,2 [mm] 35 40 50 65

[kN] 3,0 8,712,218,0

CORTANTE

HORMIGÓN FISURADO Y NO FISURADO - C20/25 a C50/60 DIMENSIONES M8M10M12M16

hef,1 [mm]

CARGAS RECOMENDADAS DE UN ANCLAJE SIN INFLUENCIA DE SEPARACIÓN Y BORDE DE HORMIGÓN [kN]

Los valores recomendados se determinan a partir de los rendimientos dados en la ETE, y están garantizados para espaciamiento ≥ Scr y distancia al borde ≥ Ccr

TRACCIÓN

HORMIGÓN NO FISURADO - C20/25 DIMENSIONES M8M10M12M16

hef,1 [mm] 48 60 70 85

NRec [kN] 5,7 9,514,319,0

hef,2 [mm] 35 40 50 65

NRec [kN] 4,3 5,9

HORMIGÓN FISURADO - C20/25 DIMENSIONESM8M10M12M16

hef,1 [mm] 48 60 70 85

NRec [kN] 1,9 4,3 7,6 9,5

hef,2 [mm] 35 40 50 65

NRec [kN] 1,4 4,1 5,8 8,6

NRec = min [NRd,p ; NRd,c; NRd,s] / γF ; γF = 1,4

CORTANTE

HORMIGÓN FISURADO Y NO FISURADO - C20/25 a C50/60 DIMENSIONES M8M10M12M16

hef,1 [mm] 48 60 70 85

hef,2 [mm] 35

FIX Z XTREM a4

http://i-expert.spit.com/

Las resistencias de diseño para cargas estáticas, sísmicas y de fuego se determinan a partir de las prestaciones indicadas en el ETE y están garantizadas para espaciamiento ≥ Scr y distancia al borde ≥ Ccr Para aplicaciones con distancias entre centros y bordes, recomendamos utilizar el software SPIT i-Expert para el dimensionado según EN 1992-4.

RESISTENCIA DE DISEÑO PARA CARGAS ESTÁTICAS EN HORMIGÓN NO FISURADO [kN]

TRACCIÓN

[mm] 48607085

NRd,uncr [kN] C20/258,013,320,026,7 C40/509,215,322,132,6 hef,2 [mm] 35405065

NRd,uncr [kN] C20/256,08,311,617,2 C40/508,59,513,321,8

Distancias Scr y Ccr deben cumplir

RESISTENCIA

CORTANTE

DIMENSIONES

RESISTENCIA DE DISEÑO PARA CARGAS SÍSMICAS SEGÚN CATEGORÍA C1 [kN]

TRACCIÓN

NRd,C1 [kN] C20/252,74,910,713,3 C40/503,85,712,316,9

RESISTENCIA DE DISEÑO PARA CARGAS SÍSMICAS SEGÚN CATEGORÍA C2 [kN]

RESISTENCIA DE DISEÑO A LA EXPOSICIÓN AL FUEGO [kN]

NRd,fi R30[kN]4,99,99,216,1 NRd,fi R60[kN]3,26,36,511,3

NRd,fi R90[kN]1,52,63,76,5 NRd,fi

R90[kN]1,52,63,76,5

FIX Z XTREM a4

DISTANCIAS MÍNIMAS - Método CC (valores derivados de la ETE)

Ψs INFLUENCIA DE LA DISTANCIA ENTRE EJES DE CARGA A TRACCIÓN DEL CONO DE HORMIGÓN

DISTANCIA ENTRE EJES S

Coeficiente de reducción Ψs Profundidad mín. de anclaje

DimensionesM8M10M12M16

60 0,78

75 0,860,80

100 0,980,900,830,76

105 1,000,920,850,77

110 0,940,870,79 125 1,000,920,83

Ψs = 0,5 + s 6.hef

smin < s < scr,N scr,N = 3.hef

ΨS debe utilizarse para cualquier distancia entre eje actuando sobre el grupo de anclajes.

1,000,89

0,94

1,00

DISTANCIA ENTRE EJES S

Coeficiente de reducción Ψs Profundidad máx. de anclaje DimensionesM8M10M12M16 50 0,67 55 0,690,66 75 0,760,720,68 90 0,810,760,710,67 110 0,880,820,760,71 130 0,950,870,810,75 145 1,000,920,850,78 155 0,950,870,80 175 1,000,920,84

0,990,90

1,000,91 258 1,00

Ψc,N INFLUENCIA DE LA DISTANCIA A BORDE SOBRE LA CARGA A TRACCIÓN DEL CONO DE HORMIGÓN

DISTANCIA A LOS BORDES C

Coeficiente de reducción Ψc,N Profundidad mín. de anclaje

DISTANCIA A LOS BORDES C

Coeficiente de reducción Ψc,N Profundidad máx. de anclaje DimensionesM8M10M12M16

Ψc,N = 0,23 + 0,51 . c hef

cmin < c < ccr,N ccr,N = 1,5.hef

Ψc,N debe utilizarse para cualquier distancia a los bordes que influya en el grupo de anclajes.

Ψs-c,V INFLUENCIA DE LA DISTANCIA A BORDE SOBRE LA CARGA A CORTANTE A BORDE DE LA LOSA

¬ Caso de un anclaje unitario

Coeficiente de reducción Ψs-c,V Hormigón fisurado y no fisurado 1,01,21,41,61,82,02,22,42,62,83,03,2 Ψs-c,V 1,001,311,662,022,412,833,263,724,194,695,205,72

s-c,V = c √ c cmin cmin

s-c,V = 3.c + s √ c 6.cmin cmin

¬ Caso de un grupo de 2 anclajes

Coeficiente de reducción Ψs-c,V Hormigón fisurado y no fisurado 1,01,21,41,61,82,02,22,42,62,83,03,2 1,0 0,670,841,031,221,431,651,882,122,362,622,893,16 1,5 0,750,931,121,331,541,772,002,252,502,763,033,31 2,0 0,831,021,221,431,651,892,122,382,632,903,183,46 2,5 0,921,111,321,541,772,002,252,502,773,043,323,61 3,0 1,001,201,421,641,882,122,372,632,903,183,463,76 3,5 1,301,521,751,992,242,502,763,043,323,613,91 4,0 1,621,862,102,362,622,893,173,463,754,05 4,5 1,962,212,472,743,023,313,603,904,20 5,0 2,332,592,873,153,443,744,044,35 5,5 2,712,993,283,714,024,334,65 6,0 2,833,113,413,714,024,334,65

¬ Caso de un grupo de 3 anclajes o más

Anclaje de expansión controlada, para hormigón fisurado y no fisurado

DATOS TÉCNICOS

CARACTERÍSTICAS

APLICACIONES

Vigas de madera y de acero Carriles guía de ascensores

Puertas y portones industriales Ángulos de soporte de mampostería

Sistemas de almacenamiento

Anclajes de muro cortina

MATERIAL

Perno M6 M20: Acero conformado en frío,NFA 35-053 / cincado electrogalvanizado (5 μm)

Casquillo de expansión: Acero conformado en frío, NFA 35-231

Tuerca: Grado de resistencia del acero 6 ó 8, ISO 898-2

Arandela: Acero, NF E 25513

Arandela grande (LW)

12X300/200* - 708020090140-----12121430060 057674

16X300/205-190* - 8598205110170657819090130161618300110

* excluyendo VERANO

PROPIEDADES MECÁNICAS DE LOS ANCLAJES

Sección superior del cono fuk [N/mm2]Mín. resistencia a la tracción.700750750750700600 fyk [N/mm2]Límite elástico. 580600600600570580

As [mm2]Sección transversal tensionada.-23,834,756,1103,9165,1 Parte roscada

fuk [N/mm2]Mín. resistencia a la tracción.600650650650600500 fyk [N/mm2]Límite elástico. 420420420420480410

As [mm2]Sección transversal tensionada.20,136,65884,3157245 Wel [mm3]Módulo de sección elástica.12,731,262,3109,2277,5540,9 M0Rk,s [Nm] Momento flector característico. 9244985200315,7

M[Nm]Momento de flexión recomendado.3,79,820,034,781,690,5

SW[mm]Dimensiones llave. 101317192430

RESISTENCIAS CARACTERÍSTICAS [kN]

Las resistencias características se muestran a título informativo y deben utilizarse mediante la aplicación de factores de seguridad.

TRACCIÓN

HORMIGÓN NO FISURADO - C20/25

DIMENSIONES M6M8M10M12M16M20

hef,1 [mm] 2530405065 -

NRk,p [kN] 3,67,512,417,425,8 -

hef,2 [mm] 3540506580100

NRk,p [kN] 5,712,417,425,835,249,2

CORTANTE

HORMIGÓN NO FISURADO - C20/25 a C50/60

DIMENSIONES M6M8M10M12M16M20

hef,1 [mm] 2530405065hef,2 [mm] 35 40506580100

[kN]

CARGAS RECOMENDADAS DE UN ANCLAJE SIN INFLUENCIA DE SEPARACIÓN Y BORDE DE HORMIGÓN [kN]

Los valores recomendados se determinan a partir de los rendimientos dados en la ETE, y están garantizados para espaciamiento ≥ Scr y distancia al borde ≥ Ccr

TRACCIÓN

HORMIGÓN NO FISURADO - C20/25

DIMENSIONES M6M8M10M12M16M20

hef,1 [mm] 2530405065 -

NRec [kN] 1,7 3,65,98,312,3 -

hef,2 [mm] 3540506580100

NRec [kN] 2,75,98,312,316,823,4

NRec = min [NRd,p ; NRd,c; NRd,s] / γF ; γF = 1,4

CORTANTE

HORMIGÓN NO FISURADO - C20/25 a C50/60

M6M8M10M12M16M20 hef,1 [mm] 2530405065hef,2 [mm] 3540506580100

[kN]

Las resistencias de diseño para cargas estáticas se determinan a partir de las prestaciones indicadas en el ETE y están garantizadas para espaciamiento ≥ Scr y distancia al borde ≥ Ccr Para aplicaciones con distancias entre centros y bordes, recomendamos utilizar el software SPIT i-Expert para el dimensionado según EN 1992-4.

RESISTENCIA DE DISEÑO PARA CARGAS ESTÁTICAS EN HORMIGÓN NO FISURADO [kN]

TRACCIÓN

DIMENSIONES

M6M8M10M12M16M20

hef,1 [mm] 2530405065 -

NRd,uncr [kN]

C20/252,45,08,311,617,2 -

C40/502,47,111,716,424,3hef,2 [mm] 3540506580100

NRd,uncr [kN]

C20/253,88,311,617,223,532,8

C40/503,811,716,424,333,246,4

Distancias Scr y Ccr deben cumplir

NRd,uncr = min[NRk,p,uncr / γMc ; NRk,s / γMs,N] γMc = 1,5 ; M8-M12 :

http://i-expert.spit.com/

CORTANTE

DIMENSIONES M6M8M10M12M16M20 hef,1 [mm] 2530405065hef,2 [mm] 3540506580100

VRd,s [kN] 2,4

VRd,s = VRk,s /γMs,V M8-M16 :

DISTANCIAS MÍNIMAS - Método CC (valores derivados de la ETE)

DISTANCIA ENTRE EJES S

Coeficiente de reducción Ψs Profundidad mín. de anclaje

Ψs = 0,5 + s 6.hef

smin < s < scr,N scr,N = 3.hef

ΨS debe utilizarse para cualquier distancia entre eje actuando sobre el grupo de anclajes.

Ψs INFLUENCIA DE LA DISTANCIA ENTRE EJES DE CARGA A TRACCIÓN DEL CONO DE HORMIGÓN Ψc,N INFLUENCIA DE LA DISTANCIA A BORDE SOBRE LA CARGA A TRACCIÓN DEL CONO DE HORMIGÓN

Ψc,N = 0,23 + 0,51 . c hef

cmin < c < ccr,N ccr,N = 1,5.hef

Dimensiones M8M10M12M16M20 40 0,72

0,860,77

1,000,88

DISTANCIA A LOS BORDES C

Ψc,N debe utilizarse para cualquier distancia a los bordes que influya en el grupo de anclajes.

1,000,900,81

1,000,880.83

DISTANCIA ENTRE EJES S

Coeficiente de reducción Ψs Profundidad máx. de anclaje

Dimensiones M8M10M12M16

45 0,69

60 0,750,70

70 0,790,730,68

90 0,880,800,730,69

100 0,920,830,760,71

120 1,000,900,810,75

1,000,880,81

1,000,91

0,96

1,00

s-c,V = c

c cmin cmin

s-c,V = 3.c + s

c 6.cmin cmin

¬ Caso de un grupo de 3 anclajes o más s N

de reducción Ψc,N Profundidad mín. de anclaje

Dimensiones M8M10M12M16M20

DISTANCIA A LOS BORDES C

Coeficiente de reducción Ψc,N Profundidad máx. de anclaje Dimensiones M8M10M12M16

Ψs-c,V INFLUENCIA DE LA DISTANCIA A BORDE SOBRE LA CARGA A CORTANTE A BORDE DE LA LOSA

¬ Caso de un anclaje unitario

Coeficiente de reducción Ψs-c,V Hormigón no fisurado

1,01,21,41,61,82,02,22,42,62,83,03,2

¬ Caso de un grupo de 2 anclajes

Coeficiente de reducción Ψs-c,V Hormigón no fisurado 1,01,21,41,61,82,02,22,42,62,83,03,2

1,0 0,670,841,031,221,431,651,882,122,362,622,893,16 1,5 0,750,931,121,331,541,772,002,252,502,763,033,31

2,0 0,831,021,221,431,651,892,122,382,632,903,183,46 2,5 0,921,111,321,541,772,002,252,502,773,043,323,61 3,0 1,001,201,421,641,882,122,372,632,903,183,463,76 3,5 1,301,521,751,992,242,502,763,043,323,613,91 4,0 1,621,862,102,362,622,893,173,463,754,05 4,5 1,962,212,472,743,023,313,603,904,20 5,0 2,332,592,873,153,443,744,044,35 5,5 2,712,993,283,714,024,334,65 6,0 2,833,113,413,714,024,334,65

s-c,V = 3.c + s1 + s2 + s3 +....+ sn-1

c 3.n.cmin cmin

CARACTERÍSTICAS

DATOS TÉCNICOS

APLICACIONES

Bandeja eléctrica

Escuadra

E-clips, grapa multicable TRH clip, cuelgues

Canaletas

Puntales

Vallado de seguridad temporal

MATERIAL

Versión HFL: Acero cincado laminar

Versión CSK: Acero cincado (5μm mín).

INSTALACIÓN

PROPIEDADES MECÁNICAS DE LOS ANCLAJES

As [mm2]Sección transversal tensionada.20,439,665,097,7134,0

Wel [mm3]Módulo de sección elástica. 13,035,174,0134,0220,0

M0Rk,s [Nm] Momento flector característico. 10,926,056,0113,0185,0

M[Nm]Momento de flexión recomendado.5,013,028,056,592,5

SW[mm]Dimensiones llave. 1313151721

TAPCON XTREM

RESISTENCIAS CARACTERÍSTICAS [kN]

Las resistencias características se muestran a título informativo y deben utilizarse mediante la aplicación de factores de seguridad.

TRACCIÓN

HORMIGÓN NO FISURADO - C20/25

DIMENSIONES Ø6Ø8Ø10Ø12Ø14

hnom,1 [mm] 4045556575

NRk,p [kN]4,07,512,016,021,7

hnom,2 [mm] 556585100115

NRk,p [kN]9,016,026,035,243,4

HORMIGÓN FISURADO - C20/25

DIMENSIONESØ6Ø8Ø10Ø12Ø14

hnom,1 [mm] 4045556575

NRk,p [kN]2,05,09,012,015,2 hnom,2 [mm] 556585100115

NRk,p [kN]4,012,019,324,630,4

CORTANTE

HORMIGÓN FISURADO Y NO FISURADO - C20/25 a C50/60 DIMENSIONES Ø6Ø8Ø10Ø12Ø14

hnom,1 [mm] 4045556575

VRk,s [kN] 7,0

hnom,2 [mm] 556585100115

[kN]

CARGAS RECOMENDADAS DE UN ANCLAJE SIN INFLUENCIA DE SEPARACIÓN Y BORDE DE HORMIGÓN [kN]

Los valores recomendados se determinan a partir de los rendimientos dados en la ETE, y están garantizados para espaciamiento ≥ Scr y distancia al borde ≥ Ccr

TRACCIÓN

HORMIGÓN NO FISURADO - C20/25 DIMENSIONES Ø6Ø8Ø10Ø12Ø14 hnom,1 [mm] 4045556575

NRec [kN]1,93,65,77,610,3 hnom,2 [mm] 556585100115

NRec [kN]4,37,612,416,820,7

HORMIGÓN FISURADO - C20/25

DIMENSIONESØ6Ø8Ø10Ø12Ø14 hnom,1 [mm] 4045556575

NRec [kN]1,02,44,35,710,7 hnom,2 [mm] 556585100115

NRec [kN]1,95,79,211,714,5

NRec = min [NRd,p ; NRd,c; NRd,s] / γF ; γF = 1,4

CORTANTE

HORMIGÓN FISURADO Y NO FISURADO - C20/25 a C50/60 DIMENSIONES Ø6Ø8Ø10Ø12Ø14 hnom,1 [mm] 4045556575

VRec [kN] 4,0 7,7 12,9 19,1 32,0 hnom,2 [mm] 556585100115

VRec [kN] 4,0 9,7 19,4 24,0 32,0

VRec = VRd,s / γF ; γF = 1,4

http://i-expert.spit.com/

Las resistencias de diseño para cargas estáticas, sísmicas y de fuego se determinan a partir de las prestaciones indicadas en el ETE y están garantizadas para espaciamiento ≥ Scr y distancia al borde ≥ Ccr Para aplicaciones con distancias entre centros y bordes, recomendamos utilizar el software SPIT i-Expert para el dimensionado según EN 1992-4.

RESISTENCIA DE DISEÑO PARA CARGAS ESTÁTICAS EN HORMIGÓN NO FISURADO [kN]

TRACCIÓN

DIMENSIONES Ø6Ø8Ø10Ø12Ø14 hnom,1 [mm] 4045556575

NRd,uncr [kN]

C20/252,75,08,010,714,5

C40/503,87,111,315,120,5 hnom,2 [mm] 556585100115

NRd,uncr [kN]

C20/256,010,717,323,528,9

C40/508,515,124,533,240,9

Distancias Scr y Ccr deben cumplir

NRd,uncr = min[NRk,p,uncr /

CORTANTE

hnom,2 [mm]

[kN] ≥

VRd,s = VRk,s /γMs,V γMs,V = 1,25

RESISTENCIA DE DISEÑO PARA CARGAS ESTÁTICAS EN HORMIGÓN FISURADO [kN]

TRACCIÓN

DIMENSIONES Ø6Ø8Ø10Ø12Ø14 hnom,1 [mm] 4045556575

NRd,cr [kN]

C20/251,33,36,08,010,1

C40/501,94,78,511,314,3 hnom,2 [mm] 556585100115

NRd,cr [kN]

C20/252,78,012,916,420,3

C40/503,811,318,223,228,6

Distancias Scr y Ccr deben cumplir NRd,cr = min[NRk,p,cr / γMc ; NRk,s / γMs,N] γMc = 1,5 ; γMs,N = 1,5

CORTANTE DIMENSIONES Ø6Ø8Ø10Ø12Ø14 hnom,1 [mm] 4045556575

[kN] ≥

= VRk,s /

RESISTENCIA DE DISEÑO PARA CARGAS SÍSMICAS SEGÚN CATEGORÍA C1 [kN]

TRACCIÓN

DIMENSIONES Ø6Ø8Ø10Ø12Ø14 hnom,1 [mm] 4045556575

NRd,C1 [kN] C20/251,3-6,0-C40/501,9-8,5-hnom,2 [mm] 556585100115

NRd,C1 [kN]

CORTANTE DIMENSIONES Ø6Ø8Ø10Ø12Ø14 hnom,1 [mm] 4045556575 VRd,s,C1 [kN] ≥ C20/25 3,8 - 10,8 hnom,2 [mm] 556585100115 VRd,s,C1

C20/252,78,012,916,420,3 C40/503,811,318,223,228,6

Distancias Scr y Ccr deben cumplir NRd,C1 = min[NRk,p,eq,C1 / γMc ; NRk,s,eq,C1 /

Ms,N]

Mc = 1,5 ; γMs,N = 1,5

RESISTENCIA DE DISEÑO PARA CARGAS SÍSMICAS SEGÚN CATEGORÍA C2 [kN]

DIMENSIONES Ø6Ø8Ø10Ø12Ø14

NRd,C2 [kN]

C20/25-1,63,64,77,0

RESISTENCIA DE DISEÑO A LA EXPOSICIÓN AL FUEGO [kN] TRACCIÓN

DIMENSIONES Ø6Ø8Ø10Ø12Ø14 hnom,2 [mm] 556585100115

NRd,fi R30[kN]0,92,44,47,310,3

NRd,fi R60[kN]0,81,73,35,88,2

NRd,fi R90[kN]0,61,12,34,25,9

NRd,fi R120[kN]0,40,71,73,44,8

NRd,fi = NRk,s,fi /γM,fi

γM,fi = 1,0

CORTANTE DIMENSIONES Ø6Ø8Ø10Ø12Ø14 hnom,2 [mm] 556585100115

VRd,fi R30[kN]0,92,44,47,310,3

VRd,fi R60[kN]0,81,73,35,88,2

VRd,fi R90[kN]0,61,12,34,25,9

VRd,fi R120[kN]0,40,71,73,44,8

VRd,fi = VRk,s,fi /γM,fi ; γM,fi

TAPCON XTREM

DISTANCIAS MÍNIMAS - Método CC (valores derivados de la ETE)

DISTANCIA ENTRE EJES S

Ψs = 0,5 + s 6.hef

smin < s < scr,N scr,N = 3.hef

ΨS debe utilizarse para cualquier distancia entre eje actuando sobre el grupo de anclajes.

Ψs INFLUENCIA DE LA DISTANCIA ENTRE EJES DE CARGA A TRACCIÓN DEL CONO DE HORMIGÓN Ψc,N INFLUENCIA DE LA DISTANCIA A BORDE SOBRE LA CARGA A TRACCIÓN DEL CONO DE HORMIGÓN

cmin < c < ccr,N ccr,N = 1,5.hef

Coeficiente de reducción Ψs Profundidad mín. de anclaje

DimensionesØ8Ø10Ø12Ø14

40 0,69

50 0,740,690,670,64

70 0,830,770,730,70

95 0,950,870,820,77

105 1,000,910,850,80

115 0,950,880,83

130 1,000,930,87 150 1,000,93 175 1,00

DISTANCIA A LOS BORDES C

Coeficiente de reducción Ψc,N Profundidad mín. de anclaje DimensionesØ8Ø10Ø12Ø14

50 0,960,830,750,68

55 1,000,880,800,73

60 0,940,850,77

65 1,000,890,81 75 1,000,89 90 1,00

Ψc,N debe utilizarse para cualquier distancia a los bordes que influya en el grupo de anclajes.

¬ Caso de un grupo de 3 anclajes o más s N

DISTANCIA ENTRE EJES S

Coeficiente de reducción Ψs Profundidad máx. de anclaje DimensionesØ8Ø10Ø12Ø14

50 0,660,62 70 0,720,670,650,63

0,820,750,710,68 130 0,920,820,770,74 155 1,000,880,820,78

1,000,93

DISTANCIA A LOS BORDES C

Coeficiente de reducción Ψc,N Profundidad máx. de anclaje DimensionesØ8Ø10Ø12Ø14

50 0,730,62 65 0,870,73 70 0,920,760,690,64 80 1,000,830,750,69 100 1,000,870,79

1,000,90 140 1,00

Ψs-c,V INFLUENCIA DE LA DISTANCIA A BORDE SOBRE LA CARGA A CORTANTE A BORDE DE LA LOSA

¬ Caso de un anclaje unitario

Coeficiente de reducción Ψs-c,V Hormigón fisurado y no fisurado 1,01,21,41,61,82,02,22,42,62,83,03,2

h>1,5.c s

¬ Caso de un grupo de 2 anclajes

Coeficiente de reducción Ψs-c,V Hormigón fisurado y no fisurado 1,01,21,41,61,82,02,22,42,62,83,03,2 1,0 0,670,841,031,221,431,651,882,122,362,622,893,16 1,5 0,750,931,121,331,541,772,002,252,502,763,033,31

2,0 0,831,021,221,431,651,892,122,382,632,903,183,46 2,5 0,921,111,321,541,772,002,252,502,773,043,323,61 3,0 1,001,201,421,641,882,122,372,632,903,183,463,76 3,5 1,301,521,751,992,242,502,763,043,323,613,91 4,0 1,621,862,102,362,622,893,173,463,754,05 4,5 1,962,212,472,743,023,313,603,904,20 5,0 2,332,592,873,153,443,744,044,35 5,5 2,712,993,283,714,024,334,65 6,0 2,833,113,413,714,024,334,65

CARACTERÍSTICAS

Tornillo autorroscante para fijación en hormigón fisurado y no fisurado y categoría de rendimiento

DATOS TÉCNICOS

APLICACIÓN

Bandeja eléctrica

Escuadra

E-clips, grapa multicable

TRH

INSTALACIÓN

PROPIEDADES MECÁNICAS DE LOS ANCLAJES

Versión HFL y CSK: Acero Inox A4

TAPCON XTREM LT a4

ESPESOR

MÍNIMO DEL HORMIGÓN,

CARACTERÍSTICAS

y ESPESOR MÍNIMO DISTANCIAS DE ESPACIO, BORDE

de empotramiento

Espesor mínimo del material basehmin [mm]

Borde característico y distancia de separación para completo capacidad de anclaje

Distancias mínimas en hormigón fisurado y no fisurado

RESISTENCIAS CARACTERÍSTICAS [kN]

Las resistencias características se muestran a título informativo y deben utilizarse mediante la aplicación de factores de seguridad.

TRACCIÓN

CORTANTE

HORMIGÓN FISURADO Y NO FISURADO -

HORMIGÓN FISURADO - C20/25

CARGAS RECOMENDADAS DE UN ANCLAJE SIN INFLUENCIA DE SEPARACIÓN Y BORDE DE HORMIGÓN [kN]

Los valores recomendados se determinan a partir de los rendimientos dados en la ETE, y están garantizados para espaciamiento ≥ Scr y distancia al borde ≥ Ccr

TRACCIÓN

HORMIGÓN NO FISURADO - C20/25

DIMENSIONES

HORMIGÓN FISURADO - C20/25 DIMENSIONESØ6

NRec [kN]

NRec = min [NRd,p ; NRd,c; NRd,s] / γF ; γF = 1,4

(1) Sólo para aplicaciones en sistemas no estructurales estáticamente indeterminados (uso múltiple)

: Los valores indicados en cursiva y subrayados corresponden a falla

CORTANTE

HORMIGÓN FISURADO Y NO FISURADO - C20/25 a C50/60

DIMENSIONES Ø6 Ø8 Ø10 hnom,1 [mm] 35 (1) 45

VRec [kN] 4,0 7,7

hnom,2 [mm] 45 65

VRec [kN] 4,0 9,7 19,4

VRec = VRd,s / γF ; γF = 1,4

http://i-expert.spit.com/

TAPCON XTREM LT a4

Las resistencias de diseño para cargas estáticas, sísmicas y de fuego se determinan a partir de las prestaciones indicadas en el ETE y están garantizadas para espaciamiento ≥ Scr y distancia al borde ≥ Ccr Para aplicaciones con distancias entre centros y bordes, recomendamos utilizar el software SPIT i-Expert para el dimensionado según EN 1992-4.

RESISTENCIA DE DISEÑO PARA CARGAS ESTÁTICAS EN HORMIGÓN NO FISURADO [kN]

TRACCIÓN DIMENSIONES

[kN] C20/252,3

NRd,uncr [kN]

Distancias Scr y Ccr deben cumplir NRd,uncr = min[NRk,p,uncr /

CORTANTE

RESISTENCIA DE DISEÑO PARA CARGAS ESTÁTICAS EN HORMIGÓN FISURADO [kN]

TRACCIÓN

CORTANTE

Distancias Scr y Ccr deben cumplir

= min[NRk,p,cr / γMc ; NRk,s / γMs,N]

Mc = 1,5

RESISTENCIA DE DISEÑO PARA CARGAS SÍSMICAS SEGÚN CATEGORÍA C1 [kN]

TRACCIÓN

DIMENSIONES

hnom,1 [mm] -

C20/25

NRd,C1 [kN]

hnom,2 [mm]

NRd,C1 [kN]

[kN] ≥ C20/25 2,8

VRd,s,C1 = VRk,s,eq,C1 /

C40/501,4 8,0 16,0

Distancias Scr y Ccr deben cumplir

NRd,C1 = min[NRk,p,eq,C1 / γMc ; NRk,s,eq,C1 / γMs,N] γMc = 1,5 ; γMs,N = 1,5

RESISTENCIA DE DISEÑO A LA EXPOSICIÓN AL FUEGO [kN]

Sólo para aplicaciones en sistemas no estructurales estáticamente indeterminados (uso múltiple)

VRd,fi = VRk,s,fi /γM,fi

Tornillo autoroscante para aplicaciones no estructurales de uso múltiple para hormigón fisurado y no fisurado y losa alveolar

DATOS TÉCNICOS

CARACTERÍSTICAS

PROPIEDADES MECÁNICAS DE LOS ANCLAJES

[Nm] Momento flector característico.

de flexión recomendado.

llave.

APLICACIONES

Bandejas portacables, carriles Escuadra

E-Clips, cuerno de vaca Suspendidos

MATERIAL

Versión acero galvanizado: Versión HFL: cincado laminar

Versión CSK: Acero cincado (5μm mín.).

Versión acero inoxidable:

Versión HFL: Acero inoxidable A4

INSTALACIÓN

RESISTENCIAS CARACTERÍSTICAS [kN]

Las resistencias características se muestran a título informativo y deben utilizarse mediante la aplicación de factores de seguridad.

TRACCIÓN

HORMIGÓN FISURADO Y NO FISURADO - C20/25

DIMENSIONES Ø5Ø6X30Ø6Ø6 hnom [mm] 35 25 35 55 NRk,p [kN]1,50,93,07,5

LOSA ALVEOLAR

DIMENSIONES Ø5Ø6X30Ø6Ø6 Espesor pared [mm] - - ≥ 25 ≥ 35 NRk,p [kN]- -1,03,0

CORTANTE

HORMIGÓN FISURADO Y NO FISURADO - C20/25 a C50/60 DIMENSIONES Ø5Ø6X30Ø6Ø6 hnom [mm] 35 25 35 55

LOSA ALVEOLAR

DIMENSIONES Ø5Ø6X30Ø6Ø6

Espesor pared [mm] - - ≥ 25 ≥ 35 VRk,p [kN]- -1,03,0

CARGAS RECOMENDADAS DE UN ANCLAJE SIN INFLUENCIA DE SEPARACIÓN Y BORDE DE HORMIGÓN [kN]

Los valores recomendados se determinan a partir de los rendimientos dados en la ETE, y están garantizados para espaciamiento ≥ Scr y distancia al borde ≥ Ccr

TRACCIÓN

HORMIGÓN FISURADO Y NO FISURADO - C20/25

DIMENSIONES Ø5Ø6X30Ø6Ø6

hnom [mm] 35 25 35 55

NRec [kN]0,60,41,43,6

NRec = min [NRd,p ; NRd,c; NRd,s] / γF ; γF = 1,4

LOSA ALVEOLAR

DIMENSIONES Ø5Ø6X30Ø6Ø6

Espesor pared [mm] - - ≥ 25 ≥ 35

NRec [kN]- -0,51,4

NRec = min [NRd,p ; NRd,c; NRd,s] / γF ; γF = 1,4

CORTANTE

HORMIGÓN FISURADO Y NO FISURADO - C20/25 a C50/60 DIMENSIONES Ø5Ø6X30Ø6Ø6

LOSA ALVEOLAR

DIMENSIONES Ø5Ø6X30Ø6Ø6

Espesor pared [mm] - - ≥ 25 ≥ 35

VRec [kN]- -0,51,4

VRec = VRd,s / γF ; γF = 1,4

TAPCON

http://i-expert.spit.com/

Las resistencias de diseño para cargas estáticas y de fuego se determinan a partir de las prestaciones indicadas en el ETE y están garantizadas para espaciamiento ≥ Scr y distancia al borde ≥ Ccr Para aplicaciones con distancias entre centros y bordes, recomendamos utilizar el software SPIT i-Expert para el dimensionado según EN 1992-4.

RESISTENCIA

TRACCIÓN

DE DISEÑO PARA CARGAS ESTÁTICAS EN HORMIGÓN FISURADO Y NO FISURADO [kN]

DIMENSIONES Ø5Ø6X30Ø6Ø6

hnom [mm] 35 25 35 55

NRd,uncr [kN] C20/250,80,62,05,0 C40/501,20,62,87,1

Distancias Scr y Ccr deben cumplir

NRd,uncr = min[NRk,p,uncr / γMc ; NRk,s / γMs,N]

γMc = 1,5 ; γMs,N = 1,5

CORTANTE

DIMENSIONES Ø5Ø6X30Ø6Ø6

[mm]

= VRk,s /γMs,V

; Ø6X30: γMs,V = 1,5

RESISTENCIA DE DISEÑO PARA CARGAS ESTÁTICAS EN LOSA ALVEOLAR [kN]

TRACCIÓN

DIMENSIONES Ø5Ø6X30Ø6Ø6

Espesor pared [mm] - - ≥ 25 ≥ 35 NRd [kN]- -0,72,0

Distancias Scr y Ccr deben cumplir NRd = min[NRk,p / γMc ; NRk,s / γMs,N]

Mc = 1,5 ; γMs,N = 1,5

CORTANTE

DIMENSIONES Ø5Ø6X30Ø6Ø6 Espesor pared [mm] - - ≥ 25 ≥ 35 VRd,s [kN]- -0,72,0 VRd,s = VRk,s / γMs,V

RESISTENCIA DE DISEÑO A LA EXPOSICIÓN AL FUEGO [kN]

DIMENSIONES Ø5Ø6X30Ø6Ø6

CORTANTE

VRd,fi R30[kN]-0,270,750,90 VRd,fi R60[kN]-0,270,750,80

VRd,fi R90[kN]-0,220,600,60

DISTANCIAS MÍNIMAS - Método CC (valores derivados de la ETE)

Ψs INFLUENCIA DE LA DISTANCIA ENTRE EJES DE CARGA A TRACCIÓN DEL CONO DE HORMIGÓN

DISTANCIA ENTRE EJES S

Ψs = 0,5 + s 6.hef

smin < s < scr,N scr,N = 3.hef

ΨS debe utilizarse para cualquier distancia entre eje actuando sobre el grupo de anclajes.

Ψc,N INFLUENCIA DE LA DISTANCIA A BORDE SOBRE LA CARGA A TRACCIÓN DEL CONO DE HORMIGÓN

Ψc,N = 0,23 + 0,51 . c hef

cmin < c < ccr,N ccr,N = 1,5.hef

Ψc,N debe utilizarse para cualquier distancia a los bordes que influya en el grupo de anclajes.

DISTANCIA A LOS BORDES C

Coeficiente de

Ψ

Hormigón fisurado y no fisurado

Ψs-c,V INFLUENCIA DE LA DISTANCIA A BORDE SOBRE LA CARGA A CORTANTE A BORDE DE LA LOSA

¬ Caso de un anclaje unitario

¬ Caso de un grupo de 3 anclajes o más s N

Coeficiente de reducción Ψs-c,V Hormigón fisurado y no fisurado 1,01,21,41,61,82,02,22,42,62,83,03,2 Ψ

¬ Caso de un grupo de 2 anclajes

1,01,21,41,61,82,02,22,42,62,83,03,2 1,0 0,670,841,031,221,431,651,882,122,362,622,893,16 1,5 0,750,931,121,331,541,772,002,252,502,763,033,31 2,0 0,831,021,221,431,651,892,122,382,632,903,183,46 2,5 0,921,111,321,541,772,002,252,502,773,043,323,61 3,0 1,001,201,421,641,882,122,372,632,903,183,463,76 3,5 1,301,521,751,992,242,502,763,043,323,613,91 4,0 1,621,862,102,362,622,893,173,463,754,05 4,5 1,962,212,472,743,023,313,603,904,20 5,0 2,332,592,873,153,443,744,044,35 5,5 2,712,993,283,714,024,334,65 6,0 2,833,113,413,714,024,334,65

GRIP+L/GRIP+a4

Anclaje hembra de expansión por golpeo para hormigón fisurado y no fisurado y losa alveolar

DATOS TÉCNICOS

RANGO Prof. de anclaje mín. Ø rosca Long. roscada Prof. de perforación Ø broca Espesor mín. mat. base Long. total anclaje Par apriete máx. Código versión acero cincado

Código versión inox A4 Útil de expansión

CARACTERÍSTICAS

Zn

A4

APLICACIONES

Tubos de ventilación

Techos suspendidos

Bandejas de cable

Descuelgue de varillas roscadas

MATERIAL

Versión acero galvanizado: Casquillo de expansión: Acero, 11 SMnPb30

Cono de expansión: Fb10, NF A 35-053

Acabado: Galvanizado mín. 5 μm. Versión acero inoxidable: Casquillo y cono de expansión: Acero inoxidable X2CrNiMo17-12-23

(mm)(mm)(mm)(mm)(mm)(mm)(mm)(Nm) hef dLs h1 d0 hmin LTinst

M6X2525610278100254058581058589

M8X303081333101003011058583058591

M10X25*2510132812802517058584- ST-M M10x25

M10X4040101743121004017058585058592

M12X5050122154151005038058586058593

M16X6565162770201306560058587058594 ST-M M16x65 058602 * versión acero cincado únicamente

PROPIEDADES MECÁNICAS DE LOS ANCLAJES

DIMENSIONES

Acero galvanizado

M6M8M10M12M16

M0Rk,s [Nm] Momento flector característico. (clase 4.6/4.8) 6,115,029,952,4133,3 (clase 5.6/5.8) 7,618,837,465,5166,6 (clase 6.8) 9,222,544,978,7199,9 (clase 8.8) 12,230.059,9104,9266,6

Acero inoxidable A4

M0Rk,s [Nm] Momento flector característico. (clase A4-50) 7,618,837,465,5166,6 (clase A4-70) 10,626,352,491,8233,1 (classe A4-80) 12,230.059,9104,9266,6

ESPESOR MÍNIMO DEL HORMIGÓN, CARACTERÍSTICAS y

ESPESOR

Acero galvanizado

MÍNIMO DISTANCIAS DE ESPACIO, BORDE

Espesor

Borde característico y distancia de separación para completo capacidad de anclaje

Distancias mínimas en hormigón fisurado y no fisurado

Acero inoxidable A4 DIMENSIONES

Borde característico y distancia de separación para completo capacidad de anclaje

mínimas en hormigón fisurado y no fisurado

RESISTENCIAS CARACTERÍSTICAS [kN]

Las resistencias características se muestran a título informativo y deben utilizarse mediante la aplicación de factores de seguridad.

TRACCIÓN

HORMIGÓN FISURADO Y NO FISURADO - C20/25 a C50/60

Acero galvanizado

DIMENSIONES M6M8M10M10M12M16

hef [mm] 25 30 25 40 50 65

NRk,cr [kN]1,53,04,05,07,512,0

Acero inoxidable A4

DIMENSIONESM6M8M10M10M12M16

hef [mm] 25 30 25 40 50 65

NRk,cr [kN]2,53,5-3,56,512,5

LOSA ALVEOLAR

Acero galvanizado

DIMENSIONESM6M8M10M10M12M16

Espesor pared [mm] ≥ 25 ≥ 25 ≥ 35

NRk,p [kN]6,06,08,0---

CORTANTE

HORMIGÓN FISURADO Y NO FISURADO - C20/25 a C50/60

Acero galvanizado DIMENSIONES M6M8M10M10M12M16 hef [mm] 25 30 25

Acero inoxidable A4

DIMENSIONESM6M8M10M10M12M16

VRk,cr [kN]2,53,5-3,56,512,5

LOSA ALVEOLAR

Acero galvanizado

DIMENSIONESM6M8M10M10M12M16

Espesor pared [mm] ≥ 25 ≥ 25 ≥ 35

VRk [kN]3,66,710,5---

CARGAS RECOMENDADAS DE UN ANCLAJE SIN INFLUENCIA DE SEPARACIÓN Y BORDE DE

Los valores recomendados se determinan a partir de los rendimientos dados en la ETE, y están garantizados para espaciamiento ≥ Scr y distancia

HORMIGÓN FISURADO Y NO FISURADO - C20/25 a C50/60

Acero galvanizado

DIMENSIONES M6M8M10M10M12M16

hef [mm] 25 30 25 40 50 65

NRec [kN]0,61,21,61,72,64,1

Acero inoxidable A4

DIMENSIONESM6M8M10M10M12M16

hef [mm] 25 30 25 40 50 65

NRec [kN]0,91,2-1,22,24,3

LOSA ALVEOLAR

Acero galvanizado

DIMENSIONESM6M8M10M10M12M16

Espesor pared [mm] ≥ 25 ≥ 25 ≥ 35

NRk,p [kN]2,02,02,7---

NRec = NRd,cr / γF ; γF = 1,4

CORTANTE

HORMIGÓN FISURADO Y NO FISURADO - C20/25 a C50/60

Acero galvanizado

DIMENSIONES M6M8M10M10M12M16

hef [mm] 25 30 25 40 50 65

VRec [kN]0,61,21,61,72,64,1

Acero inoxidable A4

DIMENSIONESM6M8M10M10M12M16

hef [mm] 25 30 25 40 50 65

VRec [kN]0,91,2-1,22,24,3

LOSA ALVEOLAR

Acero galvanizado

DIMENSIONESM6M8M10M10M12M16

Espesor pared [mm] ≥ 25 ≥ 25 ≥ 35

VRec [kN]2,02,02,7---

VRec = VRd / γF ; γF = 1,4

GRIP+L/GRIP+a4

http://i-expert.spit.com/

Las resistencias de diseño para cargas estáticas y de fuego se determinan a partir de las prestaciones indicadas en el ETE y están garantizadas para espaciamiento ≥ Scr y distancia al borde ≥ Ccr Para aplicaciones con distancias entre centros y bordes, recomendamos utilizar el software SPIT i-Expert para el dimensionado según EN 1992-4.

RESISTENCIA DE DISEÑO PARA CARGAS ESTÁTICAS EN HORMIGÓN FISURADO Y NO FISURADO [kN]

TRACCIÓN

HORMIGÓN FISURADO Y NO FISURADO - C20/25 a C50/60

Acero galvanizado

DIMENSIONES M6M8M10M10M12M16

hef [mm] 25 30 25 40 50 65

NRd,cr [kN]0,831,72,22,43,65,7

Acero inoxidable A4

DIMENSIONESM6M8M10M10M12M16

hef [mm] 25 30 25 40 50 65

NRd,cr [kN]1,21,7-1,73,16,0

Distancias Scr y Ccr deben cumplir

NRd,cr = NRk,p,cr / γMc

Acero galvanizado: M6-M8-M10x25 : γMc = 1,8 ; M10x40-M12-M16 : γMc = 2,1

Acero inoxidable A4 : γMc = 2,1

CORTANTE

HORMIGÓN FISURADO Y NO FISURADO - C20/25 a C50/60

Acero galvanizado

DIMENSIONES M6M8M10M10M12M16

hef [mm] 25 30 25 40 50 65

VRd,cr [kN]0,831,72,22,43,65,7

Acero inoxidable A4

DIMENSIONESM6M8M10M10M12M16

hef [mm] 25 30 25 40 50 65

VRd,cr [kN]1,21,7-1,73,16,0

VRd,cr = VRk,cr / γMc

Acero galvanizado: M6-M8-M10x25 : γMc = 1,8 ; M10x40-M12-M16 : γMc = 2,1

Acero inoxidable A4 : γMc = 2,1

RESISTENCIA DE DISEÑO PARA CARGAS ESTÁTICAS EN LOSA ALVEOLAR [kN]

TRACCIÓN

Acero galvanizado DIMENSIONESM6M8M10M10M12M16

Espesor pared [mm] ≥ 25 ≥ 25 ≥ 35

CORTANTE

Acero galvanizado DIMENSIONESM6M8M10M10M12M16

Espesor pared [mm] ≥ 25 ≥ 25 ≥ 35 VRd [kN]1,753,25,0--VRd = VRk / γMc

Mc = 2,1

RESISTENCIA DE DISEÑO A LA EXPOSICIÓN AL FUEGO [kN]

TRACCIÓN

Acero galvanizado DIMENSIONES

M6M8M10M10M12M16

hef [mm] 25 30 25 40 50 65

NRd,fi R30[kN]0,20,40,540,91,73,1

NRd,fi R60[kN]0,20,30,540,61,32,4

NRd,fi R90[kN]0,10,30,540,61,12,0

NRd,fi R120[kN]0,10,20,430,50,81,6

Acero inoxidable A4

DIMENSIONESM6M8M10M10M12M16

hef [mm] 25 30 25 40 50 65

NRd,fi R30[kN]0,200,73-0,871,632,19

NRd,fi R60[kN]0,180,59-0,871,633,19

NRd,fi R90[kN]0,140,44-0,871,633,14

NRd,fi R120[kN]0,100,37-0,691,302,51

NRd,fi = NRk,s,fi /γM,fi

γM,fi = 1,0

CORTANTE

Acero galvanizado DIMENSIONES

hef [mm] 25 30 25 40 50 65

VRd,fi R30[kN]0,20,40,540,91,73,1

VRd,fi R60[kN]0,20,30,540,61,32,4

VRd,fi R90[kN]0,10,30,540,61,12,0

VRd,fi R120[kN]0,10,20,430,50,81,6

Acero inoxidable A4

DIMENSIONESM6M8M10M10M12M16

hef [mm] 25 30 25 40 50 65

VRd,fi R30[kN]0,200,73-0,871,632,19

VRd,fi R60[kN]0,180,59-0,871,633,19

VRd,fi R90[kN]0,140,44-0,871,633,14

VRd,fi R120[kN]0,100,37-0,691,302,51

VRd,fi = VRk,s,fi /γM,fi

M,fi = 1,0

DATOS TÉCNICOS

RANGO

CARACTERÍSTICAS

Puertas industriales

‑ Estantes para almacenaje Carteles indicadores Persianas de seguridad Postes de cerramiento Escaleras APLICACIONES

MATERIAL

Casquillo: S300Pb NFA 35561

Cono de expansión: S300Pb NFA 35561

‑ Tornillo: versión 8.8 NF EN20898-1

Arandela: Fe 360, NF EN 10025

Acabado: acero NFE 25009, pasivación NFA 91472

INSTALACIÓN

PROPIEDADES MECÁNICAS DE LOS ANCLAJES

Tornillo clase 5.8

fuk [N/mm2]Mín. resistencia a la tracción. 520520

fyk [N/mm2]Límite elástico.

M0Rk,s [Nm] Momento flector característico.

As[mm2]Sección

Wel [mm2]Módulo de sección elástica.

Tornillo clase 8.8

fuk [N/mm2]Mín. resistencia a la tracción. 800800

fyk [N/mm2]Límite elástico.

M0Rk,s [Nm] Momento flector característico.

M[Nm]Momento de flexión recomendado.5,012,4

As[mm2]Sección

Wel [mm2]Módulo de sección elástica.

SW[mm]Dimensiones llave. 10 13 17 19

ESPESOR MÍNIMO DEL HORMIGÓN, CARACTERÍSTICAS y ESPESOR MÍNIMO DISTANCIAS DE ESPACIO, BORDE

Borde característico y distancia de separación para completo capacidad de anclaje

PRIMA

RESISTENCIAS CARACTERÍSTICAS [kN]

Las resistencias características se muestran a título informativo y deben utilizarse mediante la aplicación de factores de seguridad.

TRACCIÓN

HORMIGÓN NO FISURADO - C20/25

DIMENSIONES M6 M8 M10M12

hef [mm] 37 42 52 62

NRk,p [kN]10,513,418,424,0

MAMPOSTERÍA

DIMENSIONESM6 M8 M10M12

hef [mm] 37 42 52 62

Ladrillo macizo de arcilla tradicional BP 300 (fb > 30 N/mm²)

NRk [kN]7,6 9,6 12,012,0

Ladrillo macizo de arcilla (fb = 11 N/mm²)

NRk [kN]2,8 4,4 4,4 8,0

Bloque macizo de hormigón B 120 (fb = 13,5 N/mm²)

NRk [kN]1,6 3,8 5,0 7,6

Ladrillo hueco de arcilla no revestido

NRk [kN]0,6 0,6 - -

Ladrillo hueco de arcilla revestido

NRk [kN]4,8 4,8 4,8 4,8

Bloque hueco de hormigón no revestido

NRk [kN]0,8 0,8 - -

Bloque hueco de hormigón revestido

NRk [kN]5,0 7,0 7,4 8,8

CORTANTE

HORMIGÓN NO FISURADO - C20/25 a C50/60

DIMENSIONES M6 M8 M10M12

hef [mm] 37 42 52 62

Tornillo clase 8.8

VRk,s [kN]

Tornillo clase 5.8

VRk,s [kN]

MAMPOSTERÍA

DIMENSIONESM6 M8 M10M12

hef [mm] 37 42 52 62

Ladrillo macizo de arcilla tradicional BP 300 (fb > 30 N/mm²)

VRk [kN]4,0 7,6 12,017,6

Ladrillo macizo de arcilla (fb = 11 N/mm²)

VRk [kN]3,4 7,6 12,017,6

Bloque macizo de hormigón B 120 (fb = 13,5 N/mm²)

VRk [kN]2,0 7,0 8,8 12,6

Ladrillo hueco de arcilla no revestido

VRk [kN]2,0 2,0 - -

Ladrillo hueco de arcilla revestido

VRk [kN]6,4 8,0 10,012,0

Bloque hueco de hormigón no revestido

VRk [kN]3,2 3,2 - -

Bloque hueco de hormigón revestido

VRk [kN]6,4 8,0 10,012,0

CARGAS RECOMENDADAS DE UN ANCLAJE SIN INFLUENCIA DE SEPARACIÓN Y BORDE DE HORMIGÓN

Les charges recommandées sont données, pour une distance d'entraxe ≥ Scr y distancia al borde ≥ Ccr

TRACCIÓN

HORMIGÓN NO FISURADO - C20/25

DIMENSIONES M6 M8 M10M12

hef [mm] 37 42 52 62

NRec [kN]3,6 4,6 6,3 8,2

NRec = NRd,uncr / γF ; γF = 1,4

MAMPOSTERÍA

DIMENSIONESM6 M8 M10M12

hef [mm] 37 42 52 62

Ladrillo macizo de arcilla tradicional BP 300 (fb > 30 N/mm²)

NRec [kN]1,902,403,003,00

Ladrillo macizo de arcilla (fb = 11 N/mm²)

NRec [kN]0,701,101,102,00

Bloque macizo de hormigón B 120 (fb = 13,5 N/mm²)

NRec [kN]0,400,951,251,90

Ladrillo hueco de arcilla no revestido

NRec [kN]0,150,15 - -

Ladrillo hueco de arcilla revestido

NRec [kN]1,201,201,201,20

Bloque hueco de hormigón no revestido

NRec [kN]0,200,20 - -

Bloque hueco de hormigón revestido

NRec [kN]1,251,751,852,20

NRec = NRd / γF ; γF = 1,4

LOSA ALVEOLAR (Tipo DSL 20)

DIMENSIONESM6 M8 M10M12

hef [mm] 37 42 52 62

NRec [kN]2,502,753,00 -

NRec = NRd / γF ; γF = 1,4

CORTANTE

Tornillo clase 8.8

VRec [kN]

VRec = VRd,s / γF ; γF = 1,4 MAMPOSTERÍA

DIMENSIONESM6 M8 M10M12

hef [mm] 37 42 52 62

Ladrillo macizo de arcilla tradicional BP 300 (fb > 30 N/mm²)

VRec [kN]1,001,903,004,40

Ladrillo macizo de arcilla (fb = 11 N/mm²)

VRec [kN]0,851,903,004,40

Bloque macizo de hormigón B 120 (fb = 13,5 N/mm²)

VRec [kN]0,501,752,203,15

Ladrillo hueco de arcilla no revestido

VRec [kN]0,500,50 - -

Ladrillo hueco de arcilla revestido

VRec [kN]1,602,002,503,00

Bloque hueco de hormigón no revestido

VRec [kN]0,800,80 - -

Bloque hueco de hormigón revestido

VRec [kN]1,602,002,503,00

VRec = VRd / γF ; γF = 1,4

LOSA ALVEOLAR (Tipo DSL 20)

DIMENSIONESM6 M8 M10M12 hef [mm] 37 42 52 62

Tornillo clase 8.8

VRec [kN]

2,103,906,20 -

Tornillo clase 5.8 1,402,504,00 -

VRec [kN]

VRec = VRd,s / γF ; γF = 1,4

http://i-expert.spit.com/

Las resistencias de diseño para cargas estáticas y de fuego están garantizadas para espaciamiento ≥ Scr y distancia al borde ≥ Ccr Para aplicaciones con distancias entre centros y bordes, recomendamos utilizar el software SPIT i-Expert para el dimensionado según EN 1992-4.

RESISTENCIA DE DISEÑO PARA CARGAS ESTÁTICAS

TRACCIÓN

hef [mm] 37425262

NRd,uncr [kN]

C20/255,06,48,811,4

C40/505,19,012,416,2

Distancias Scr y Ccr deben cumplir

NRd,uncr =

RESISTENCIA DE DISEÑO PARA CARGAS ESTÁTICAS EN MAMPOSTERÍA [kN]

TRACCIÓN

DIMENSIONES M6M8M10M12

hef [mm] 37425262

Ladrillo macizo de arcilla tradicional BP 300 (fb > 30 N/mm²)

NRd [kN] 2,603,304,204,20

Ladrillo macizo de arcilla (fb = 11 N/mm²)

NRd [kN] 1,001,501,502,80

Bloque macizo de hormigón B 120 (fb = 13,5 N/mm²)

NRd [kN] 0,551,301,302,60

Ladrillo hueco de arcilla no revestido

NRd [kN] 0,200,20- -

Ladrillo hueco de arcilla revestido

NRd [kN] 1,701,701,701,70

Bloque hueco de hormigón no revestido

NRd [kN] 0,280,28- -

Bloque hueco de hormigón revestido

NRd [kN] 1,752,452,603,10

Distancias Scr y Ccr deben cumplir

NRd = NRk / γM γM = 2,5

CORTANTE

DIMENSIONES

M6M8M10M12

hef [mm] 37425262

Ladrillo macizo de arcilla tradicional BP 300 (fb > 30 N/mm²)

VRd [kN] 1,402,604,206,20

Ladrillo macizo de arcilla (fb = 11 N/mm²)

VRd [kN] 1,202,604,206,20

Bloque macizo de hormigón B 120 (fb = 13,5 N/mm²)

VRd [kN] 0,702,453,104,20

Ladrillo hueco de arcilla no revestido

VRd [kN] 0,700,70- -

Ladrillo hueco de arcilla revestido

VRd [kN] 2,202,803,504,20

Bloque hueco de hormigón no revestido

VRd [kN] 1,101,10- -

Bloque hueco de hormigón revestido

VRd [kN] 2,202,803,504,20

VRd = VRk / γM ; γM = 2,5

RESISTENCIA DE DISEÑO PARA CARGAS ESTÁTICAS EN LOSA ALVEOLAR [kN]

TRACCIÓN

DIMENSIONES M6M8M10M12

hef [mm] 37425262

NRd [kN] 3,503,854,20Distancias Scr y Ccr deben cumplir

CORTANTE

DIMENSIONES M6M8M10M12

hef [mm] 37 42 52 62

Tornillo clase 8.8

2,905,408,70- VRd [kN]

Tornillo clase 5.8

VRd [kN]

RESISTENCIA DE DISEÑO A LA EXPOSICIÓN AL FUEGO [kN]

2,003,505,60-

TRINEO/B

Anclaje blindado de alta expansión, para uso en hormigón fisurado y no fisurado y mampostería maciza y hueca

DATOS TÉCNICOS

CARACTERÍSTICAS

APLICACIONES

Puertas industriales

Señales

Persianas de seguridad

Poste de puerta y cerca

‑ Aire acondicionado

Cuadro eléctrico

Tubos, collar, bandeja portacables

Iluminación

Calentador de agua

MATERIAL

Cuerpo expansible: acero laminado a frío, galvanizado electrolíticamente ≥5μ, Blanco-Azul

‑ Cuerpo en expansión: Copolímero modificado, alta resistencia Cono de expansión: acero galvanizado Electr. ≥5μ, blancoazul

‑ Arandela: acero laminado en frío, electro galvanizado ≥ 7μ, blancoazul

Tornillo: alta resistencia cl. 8.8 acero, 5 μm electro-galvanizado

Protección: celulosa con adhesivo

INSTALACIÓN

PROPIEDADES MECÁNICAS DE LOS ANCLAJES

Tornillo clase 8.8

[N/mm2]Mín. resistencia a la tracción.

de flexión recomendado.5,0

As [mm2]Sección transversal tensionada.

Wel [mm3]Módulo de sección elástica.

SW[mm]Dimensiones llave. 10

ESPESOR MÍNIMO DEL HORMIGÓN, CARACTERÍSTICAS y ESPESOR MÍNIMO DISTANCIAS DE ESPACIO, BORDE

DIMENSIONES

Profundidad de empotramiento

Borde característico y distancia de separación para completo capacidad de anclaje

Distancias mínimas

RESISTENCIAS CARACTERÍSTICAS [kN]

Las resistencias características se muestran a título informativo y deben utilizarse mediante la aplicación de factores de seguridad.

TRACCIÓN

HORMIGÓN FISURADO Y NO FISURADO - C20/25

DIMENSIONES

hnom [mm]

NRk,p [kN]

MAMPOSTERÍA

DIMENSIONES

hnom [mm]

M6M8M10

55 58 73

5,05,510,0

M6M8M10

55 58 73

Bloque hueco de hormigón B40 (fb ≥ 7,5 N/mm²)

NRk [kN]

0,901,201,20

Bloque hueco de hormigón B40 (fb ≥ 5,4 N/mm²)

NRk [kN]

CORTANTE

HORMIGÓN FISURADO Y NO FISURADO - C20/25 a C50/60

DIMENSIONES

M6M8M10

hnom [mm] 55 58 73

VRk,s [kN] 8,0 13,7

MAMPOSTERÍA

DIMENSIONES

[mm]

Bloque hueco de hormigón B40 (fb ≥ 7,5 N/mm²)

VRk [kN]

0,750,900,90

Bloque hueco de hormigón BC20 (fb ≥ 8 N/mm²)

NRk [kN] 1,501,502,00

Ladrillo macizo de arcilla (fb ≥ 18 N/mm²)

NRk [kN] 2,002,002,50

Ladrillo hueco de arcilla Poroton (fb ≥ 6 N/mm²)

NRk [kN] 0,751,501,50

Ladrillo hueco de arcilla Optibric PV 3+ (fb ≥ 8,75 N/mm²)

NRk [kN] 0,75- -

Ladrillo hueco de arcilla Porotherm GF R20 Th+ (fb ≥ 10 N/mm²)

NRk [kN] 0,75-

Ladrillo hueco de arcilla Porotherm R30 (fb ≥ 8 N/mm²)

NRk [kN] 0,751,501,50

CARGAS

RECOMENDADAS

0,901,201,20

Bloque hueco de hormigón B40 (fb ≥ 5,4 N/mm²)

VRk [kN] 0,750,900,90

Bloque hueco de hormigón BC20 (fb ≥ 8 N/mm²)

VRk [kN] 1,501,502,00

Ladrillo macizo de arcilla (fb ≥ 18 N/mm²)

VRk [kN] 2,002,002,50

Ladrillo hueco de arcilla Poroton (fb ≥ 6 N/mm²)

VRk [kN] 0,751,501,50

Ladrillo hueco de arcilla Optibric PV 3+ (fb ≥ 8,75 N/mm²)

VRk [kN] 0,75- -

Ladrillo hueco de arcilla Porotherm GF R20 Th+ (fb ≥ 10 N/mm²)

VRk [kN] 0,75- -

Ladrillo hueco de arcilla Porotherm R30 (fb ≥ 8 N/mm²)

VRk [kN] 0,751,501,50

DE UN ANCLAJE SIN INFLUENCIA DE SEPARACIÓN Y BORDE DE HORMIGÓN [kN]

Los valores recomendados se determinan a partir de los rendimientos dados en la ETE, y están garantizados para espaciamiento ≥ Scr y distancia al borde ≥ Ccr

TRACCIÓN

HORMIGÓN FISURADO Y NO FISURADO - C20/25

DIMENSIONES

hnom [mm]

M6M8M10

55 58 73

NRec [kN] 2,42,64,8

NRec = NRd,uncr / γF ; γF = 1,4

MAMPOSTERÍA

DIMENSIONES

hnom [mm]

M6M8M10

55 58 73

Bloque hueco de hormigón B40 (fb ≥ 7,5 N/mm²)

NRec [kN] 0,250,340,34

Bloque hueco de hormigón B40 (fb ≥ 5,4 N/mm²)

NRec [kN]

0,210,260,26

Bloque hueco de hormigón BC20 (fb ≥ 8 N/mm²)

NRec [kN] 0,430,570,57

Ladrillo macizo de arcilla (fb ≥ 18 N/mm²)

NRec [kN] 0,570,570,70

Ladrillo hueco de arcilla Poroton (fb ≥ 6 N/mm²)

NRec [kN] 0,210,430,43

Ladrillo hueco de arcilla Optibric PV 3+ (fb ≥ 8,75 N/mm²)

NRec [kN] 0,21- -

Ladrillo hueco de arcilla Porotherm GF R20 Th+ (fb ≥ 10 N/mm²)

NRec [kN] 0,21- -

Ladrillo hueco de arcilla Porotherm R30 (fb ≥ 8 N/mm²)

NRec [kN] 0,210,430,43

NRec = NRd / γF ; γF = 1,4

CORTANTE

HORMIGÓN FISURADO Y NO FISURADO - C20/25 a C50/60

DIMENSIONES

M6M8M10

hnom [mm] 55 58 73

VRec [kN] 4,6 7,8 13,3

VRec = VRd,s / γF ; γF = 1,4

MAMPOSTERÍA

DIMENSIONES

M6M8M10

Bloque hueco de hormigón B40 (fb ≥ 7,5 N/mm²)

VRec [kN] 0,250,340,34

Bloque hueco de hormigón B40 (fb ≥ 5,4 N/mm²)

VRec [kN] 0,210,260,26

Bloque hueco de hormigón BC20 (fb ≥ 8 N/mm²)

VRec [kN] 0,430,570,57

Ladrillo macizo de arcilla (fb ≥ 18 N/mm²)

VRec [kN] 0,570,570,70

Ladrillo hueco de arcilla Poroton (fb ≥ 6 N/mm²)

VRec [kN] 0,210,430,43

Ladrillo hueco de arcilla Optibric PV 3+ (fb ≥ 8,75 N/mm²)

VRec [kN] 0,21- -

Ladrillo hueco de arcilla Porotherm GF R20 Th+ (fb ≥ 10 N/mm²)

VRec [kN] 0,21- -

Ladrillo hueco de arcilla Porotherm R30 (fb ≥ 8 N/mm²)

VRec [kN] 0,210,430,43

VRec = VRd / γF ; γF = 1,4

TRINEO/B

http://i-expert.spit.com/

Las resistencias de diseño para cargas estáticas se determinan a partir de las prestaciones indicadas en el ETE y están garantizadas para espaciamiento ≥ Scr y distancia al borde ≥ Ccr Para aplicaciones con distancias entre centros y bordes, recomendamos utilizar el software SPIT i-Expert para el dimensionado según EN 1992-4.

RESISTENCIA DE DISEÑO PARA CARGAS ESTÁTICAS EN HORMIGÓN FISURADO Y NO FISURADO [kN]

TRACCIÓN

DIMENSIONES

M6M8M10

hnom [mm] 55 58 73

NRd [kN] C20/25 3,33,76,7 C40/50 7,48,211,3

Distancias Scr y Ccr deben cumplir NRd,uncr = min[NRk,p,uncr / γMc ; NRk,s /

CORTANTE DIMENSIONES

hnom [mm]

VRd,s [kN] ≥ C20/25

= VRk,s /γMs,V

Ms,V = 1,25

RESISTENCIA DE DISEÑO PARA CARGAS ESTÁTICAS EN MAMPOSTERÍA [kN] TRACCIÓN

DIMENSIONES M6M8M10 hnom [mm] 55 58 73

Bloque hueco de hormigón B40 (fb ≥ 7,5 N/mm²)

NRd [kN] 0,360,480,48

Bloque hueco de hormigón B40 (fb ≥ 5,4 N/mm²)

NRd [kN] 0,300,360,36

Bloque hueco de hormigón BC20 (fb ≥ 8 N/mm²)

NRd [kN] 0,600,800,80

Ladrillo macizo de arcilla (fb ≥ 18 N/mm²)

NRd [kN] 0,800,800,98

Ladrillo hueco de arcilla Poroton (fb ≥ 6 N/mm²)

NRd [kN] 0,290,600,60

Ladrillo hueco de arcilla Optibric PV 3+ (fb ≥ 8,75 N/mm²)

NRd [kN] 0,29 NANA

Ladrillo hueco de arcilla Porotherm GF R20 Th+ (fb ≥ 10 N/mm²)

NRd [kN] 0,29 NANA

Ladrillo hueco de arcilla Porotherm R30 (fb ≥ 8 N/mm²)

NRd [kN] 0,290,600,60

Distancias Scr y Ccr deben cumplir

NRd = NRk / γM γM = 2,5

CORTANTE

DIMENSIONES

hnom [mm]

Bloque hueco de hormigón B40 (fb ≥ 7,5 N/mm²)

VRd [kN] 0,360,480,48

Bloque hueco de hormigón B40 (fb ≥ 5,4 N/mm²) VRd [kN] 0,300,360,36

Bloque hueco de hormigón BC20 (fb ≥ 8 N/mm²) VRd [kN] 0,600,800,80

Ladrillo macizo de arcilla (fb ≥ 18 N/mm²)

VRd [kN] 0,800,800,98

Ladrillo hueco de arcilla Poroton (fb ≥ 6 N/mm²)

VRd [kN] 0,290,600,60

Ladrillo hueco de arcilla Optibric PV 3+ (fb ≥ 8,75 N/mm²)

VRd [kN] 0,29 NANA

Ladrillo hueco de arcilla Porotherm GF R20 Th+ (fb ≥ 10 N/mm²)

VRd [kN] 0,29 NANA

Ladrillo hueco de arcilla Porotherm R30 (fb ≥ 8 N/mm²)

VRd [kN] 0,290,600,60

VRd = VRk / γM γM = 2,5

DATOS TÉCNICOS

Placas en muro

Marquesinas, porches

Paneles de señalización

Angulares y pasa manos APLICACIONES

Tornillo: clase 6.8

PROPIEDADES MECÁNICAS DE LOS ANCLAJES

DIMENSIONES

Parte roscada fuk [N/mm2]Mín. resistencia a la tracción.

fyk [N/mm2]Límite elástico.

M0Rk,s [Nm]Módulo de sección elástica. 9,1522,544,872,0

M[Nm]Momento flector característico.4,511,222,436,0

Wel [mm3]Momento de flexión recomendado.12,731,262,3109,2

SW[mm]Dimensiones llave. 10 13 17 19 Anclaje de expansión con camisa para hormigón, mampostería maciza y losa alveolar

RESISTENCIAS CARACTERÍSTICAS [kN]

Las resistencias características se muestran a título informativo y deben utilizarse mediante la aplicación de factores de seguridad.

NO FISURADO - C20/25

CORTANTE HORMIGÓN NO FISURADO - C20/25 a C50/60

LADRILLO MACIZO DE ARCILLA TRADICIONAL BP400 DIMENSIONES M6M8M10M12

LOSA ALVEOLAR

[mm]

[mm]

DYNABOLT

CARGAS RECOMENDADAS DE UN ANCLAJE SIN INFLUENCIA DE SEPARACIÓN Y BORDE DE HORMIGÓN [kN]

Les charges recommandées sont données, pour une distance d'entraxe ≥ Scr y distancia al borde ≥ Ccr

TRACCIÓN

HORMIGÓN NO FISURADO - C20/25

DIMENSIONES M6M8M10M12

hef [mm] 30 34 44 46

NRec [kN] 1,92,84,44,7

LADRILLO MACIZO DE ARCILLA TRADICIONAL BP400 DIMENSIONES M6M8M10M12

hef [mm] 30 34 44 46

NRec [kN] 2,22,95,35,9

LOSA ALVEOLAR

DIMENSIONES

CORTANTE

HORMIGÓN NO FISURADO - C20/25 a C50/60

DIMENSIONES

LADRILLO MACIZO DE ARCILLA TRADICIONAL BP400 DIMENSIONES M6M8M10M12

LOSA ALVEOLAR DIMENSIONES

[mm]

[mm]

Las resistencias de diseño para cargas estáticas están garantizadas para espaciamiento ≥ S cr y distancia al borde ≥ Ccr Para aplicaciones con distancias entre centros y bordes, recomendamos utilizar el software SPIT i-Expert.

RESISTENCIA DE DISEÑO PARA CARGAS ESTÁTICAS EN HORMIGÓN NO FISURADO [kN]

RESISTENCIA DE DISEÑO PARA CARGAS ESTÁTICAS EN LADRILLO MACIZO DE ARCILLA BP400

CARACTERÍSTICAS

Fijación en cápsula para cargas pesadas para hormigón no fisurado

DATOS TÉCNICOS

RANGO Prof. de anclaje mín. Espesor máx.

APLICACIONES

Fijación de estructura metálicas Fijación de maquinas (resiste a las vibraciones y movimientos oscilatorios)

Fijación de silos de almacenaje soportes de tuberías

Fijación de paneles indicadores

Fijación de barreras de seguridad

MATERIAL

Versión acero galvanizado:

Varilla roscada M8 M30: Clase 5.8 según ISO 898-1

Tuerca: acero clase 6 o 8 NF EN 20898-2

Arandela: acero DIN 513

Acabado: acero cincado 5 μm mín. NF E25-009

Versión acero inoxidable:

Varilla roscada M8 M24: A4-70 según ISO 3506-1

Tuerca: acero inoxidable A4-80, NF EN 10088-3

Arandela: acero inoxidable A4, NF EN 20898-2

PROPIEDADES MECÁNICAS DE LOS ANCLAJES

DIMENSIONES

AS [mm2]Sección transversal tensionada.36,658,084,3157,0227,0330,0530,0 Wel [mm2]Módulo de sección elástica.31,262,3109,2277,5482,4845,5 1721,0

Varilla versión acero galvanizado fuk [N/mm2]Mín. resistencia a la tracción.520520520520520520520 fyk [N/mm2]Límite elástico. 420420420420420420420 M0Rk,s [Nm] Momento flector característico. 19,539,068,0173,0301,0528,01074,0 M[Nm]Momento de flexión recomendado.8,015,927,870,7122,9215,4438,3

Varilla versión acero inoxidable A4-70 fuk [N/mm2]Mín. resistencia a la tracción.700700700700700700fyk [N/mm2]Límite elástico. 350350350350350350M0Rk,s [Nm] Momento flector característico. 26,252,391,7233,1405,2710,3M[Nm]Momento de flexión recomendado.10,721,437,495,1165,4289,9-

MAXIMA+

ESPESOR MÍNIMO DEL HORMIGÓN, CARACTERÍSTICAS y ESPESOR MÍNIMO DISTANCIAS DE ESPACIO, BORDE

DIMENSIONES

del anclaje

Espesor mínimo del material basehmin

Borde característico y distancia de separación para completo capacidad de anclaje

Distancias mínimas en hormigón no fisurado

RESISTENCIAS CARACTERÍSTICAS [kN]

Las resistencias características se muestran a título informativo y deben utilizarse mediante la aplicación de factores de seguridad. En cargas de tracción, la siguiente tabla muestra la fuerza de adherencia en N/mm². La carga de tracción característica se determina con la fórmula: N0Rk,p = Π.d hef τRk

TRACCIÓN

HORMIGÓN NO FISURADO - C20/25

DIMENSIONES M8M10M12M16M20M24M30 hef min [mm] 80 90110 125170210280 τRk,uncr [N/mm2]12,012,012,012,011,011,010,0

CORTANTE

HORMIGÓN NO FISURADO - C20/25 a C50/60

DIMENSIONES M8M10M12M16M20M24M30 hef [mm] 80 90110 125170210280

Varilla cincada

[kN]

Varilla inox A4-70

CARGAS RECOMENDADAS DE UN ANCLAJE SIN INFLUENCIA DE SEPARACIÓN Y BORDE DE

Los valores recomendados se determinan a partir de los rendimientos dados en la ETE, y están garantizados para espaciamiento ≥ Scr y distancia al borde ≥ Ccr

TRACCIÓN

HORMIGÓN NO FISURADO - C20/25

DIMENSIONES M8M10M12M16M20M24M30

hef [mm] 80 90110 125170210280

Varilla cincada

NRec [kN] 12,2 19,3 28,1 45,872,799,8128,0

Varilla inox A4-70

NRec [kN] 9,9 15,7 22,5 27,343,359,4 70,2

NRec = min [NRd,p ; NRd,c; NRd,s] / γF ; γF = 1,4

CORTANTE

HORMIGÓN NO FISURADO - C20/25 a C50/60

DIMENSIONES M8M10M12M16M20M24M30 hef [mm] 80 90110 125170210280

Varilla cincada

VRec [kN]

Varilla inox A4-70

[kN]

/

Las resistencias de diseño para cargas estáticas se determinan a partir de las prestaciones indicadas en el ETE y están garantizadas para espaciamiento ≥ Scr y distancia al borde ≥ Ccr Para aplicaciones con distancias entre centros y bordes, recomendamos utilizar el software SPIT i-Expert para el dimensionado según EN 1992-4.

RESISTENCIA DE DISEÑO PARA CARGAS ESTÁTICAS EN HORMIGÓN NO FISURADO [kN]

TRACCIÓN

Varilla cincada C20/25

[kN]

inox A4-70 C20/25

NRd,uncr [kN] C40/50

Ccr

http://i-expert.spit.com/

CORTANTE

Resina epoxi, altas prestaciones para hormigón fisurado y no fisurado y categoría de rendimiento sísmico C1

DATOS TÉCNICOS

CHARACTERISTICS CARACTERÍSTICAS

APLICACIONES

Fijación de estructura metálica

Fijación de máquinas (resiste las vibraciones)

Fijaciones para barreras de protección

Paneles de señalización

Fijaciones de aislamiento eléctrico * ETE - 07/0189 : para aplicaciones sólo en barra corrugada

CAMPOS DE USO

Tiempo de caducidad: 36 meses

Temperatura de uso: 0°C / +40°C

Rango de servicio de Temperatura:

Rango 1 : -40°C / +40°C

Rango 2 : -40°C /+80°C

Condiciones de uso:

Categoría 1 : Hormigón seco o húmedo

Categoría 2 : Agujeros inundados

PROPIEDADES MECÁNICAS DE LOS ANCLAJES

Varilla SPIT fuk [N/mm2]Mín. resistencia a la tracción.600600600600520520520 fyk [N/mm2]Límite elástico.

M0Rk,s [Nm] Momento flector característico.

Varilla clase 8.8 fuk [N/mm2]Mín. resistencia a la tracción.800800800800800800800 fyk [N/mm2]Límite elástico. 640640640640640640640

M0Rk,s [Nm] Momento flector característico. 30601052665198981799

Varilla clase A4-70

fuk [N/mm2]Mín. resistencia a la tracción.700700700700700700fyk [N/mm2]Límite elástico. 350350350350350350-

M0Rk,s [Nm] Momento flector característico. 265292233454786-

TIEMPO DE COLOCACIÓN Y DE CURADO

TEMPERATURATIEMPO

RESISTENCIA QUÍMICA DE LA RESINA SPIT EPCON C8

SUSTANCIAS

Hidróxido

Hipoclorito de sodio

Hydroxyde de sodium

Acetona (-) Aceite para motores

Resistente (+): Las muestras en contacto con las sustancias no presentan daños visibles como fisuras, superficies atacadas, ángulos fragmentados o hinchazones importantes. Sensible (o): Debe usarse con precaución en función de la exposición de la zona de utilización. Tomar precauciones. El material de las muestras ha sido ligeramente atacado al entrar en contacto con la sustancia.

RESISTENCIAS CARACTERÍSTICAS [kN]

Las resistencias características se muestran a título informativo y deben utilizarse mediante la aplicación de factores de seguridad. En cargas de tracción, la siguiente tabla muestra la fuerza de adherencia en N/mm². Todas las dimensiones se pueden instalar con una longitud de empotramiento entre 4d y 20d. La carga de tracción característica se determina con la fórmula: N0Rk,p = Π.d hef τRk

TRACCIÓN

HORMIGÓN NO FISURADO - C20/25

DIMENSIONES M8M10M12M16M20M24M30

hef min [mm] 40 4048 648096120

hef max [mm] 160200240320400480600

τRk,uncr [N/mm2]16161615141313

HORMIGÓN FISUR ADO - C20/25

DIMENSIONESM8M10M12M16M20M24M30

hef min [mm] 40 4048 648096120

hef max [mm] 160200240320400480600

τRk,cr [N/mm2]9998,587,57

CORTANTE

HORMIGÓN FISURADO Y NO FISURADO - C20/25 a C50/60

hef max [mm]

Varilla SPIT

[kN]

Varilla clase 8.8

VRk,s [kN]

Varilla clase A4-70

CARGAS RECOMENDADAS DE UN ANCLAJE SIN INFLUENCIA DE SEPARACIÓN Y BORDE DE HORMIGÓN [kN]

Los valores recomendados se determinan a partir de los rendimientos dados en la ETE, y están garantizados para espaciamiento ≥ Scr y distancia al borde ≥ Ccr

TRACCIÓN

HORMIGÓN NO FISURADO - C20/25

DIMENSIONES M8M10M12M16M20M24M30

hef [mm] 80 90110 125170210280

Varilla SPIT

NRec [kN]

Varilla clase 8.8

NRec [kN]

Varilla clase A4-70

NRec [kN]

8,7 13,8 20,1 27,343,359,491,5

12,816,722,527,343,359,491,5

9,9 15,7 22,5 27,343,359,4 70,2

HORMIGÓN FISUR ADO - C20/25

DIMENSIONESM8M10M12M16M20M24M30

hef [mm] 80 90110 125170210280

Varilla SPIT

NRec [kN]

Varilla clase 8.8

NRec [kN]

Varilla clase A4-70

NRec [kN]

7,210,114,819,130,341,664,0

7,210,114,819,130,341,664,0

7,210,114,819,130,341,664,0

NRec = min [NRd,p ; NRd,c; NRd,s] / γF ; γF = 1,4

CORTANTE

HORMIGÓN FISURADO Y NO FISURADO - C20/25

Varilla SPIT

[kN]

Varilla clase 8.8

[kN]

Varilla clase A4-70

VRec [kN]

VRec = VRd,s / γF ; γF = 1,4

http://i-expert.spit.com/

EPCON C8 XTREM

Las resistencias de diseño para cargas estáticas y sísmicas se determinan a partir de las prestaciones indicadas en el ETE y están garantizadas para espaciamiento ≥ Scr y distancia al borde ≥ Ccr Para aplicaciones con distancias entre centros y bordes, recomendamos utilizar el software SPIT i-Expert para el dimensionado según EN 1992-4.

RESISTENCIA DE DISEÑO PARA CARGAS ESTÁTICAS EN HORMIGÓN NO FISURADO [kN]

TRACCIÓN

DIMENSIONES

hef [mm] 80 90110 125170210280

Varilla SPIT

NRd,uncr [kN]

Varilla clase 8.8

NRd,uncr [kN]

Varilla clase A4-70

NRd,uncr [kN]

C20/25 12,2 19,3 28,1 38,260,683,2128,0

C40/50 12,2 19,3 28,1 52,3 81,3 117,3 181,1

C20/2517,923,331,538,260,683,2128,0

C40/50 19,3 28,142,454,085,7117,6181,1

C20/25 13,9 21,9 31,538,260,683,2 98,3

C40/50 13,9 21,9 31,6 54,085,7117,6 98,3

Distancias Scr y Ccr deben cumplir

NRd,uncr = min[NRk,p,uncr / γMc ; NRk,s / γMs,N]

γMc = 1,8

Varilla SPIT y Varilla clase 8.8 : γMs,N = 1,5 ; Varilla clase A4-70 : γMs,N = 1,87

RESISTENCIA DE DISEÑO PARA CARGAS ESTÁTICAS EN HORMIGÓN FISURADO [kN]

TRACCIÓN DIMENSIONES M8M10M12M16M20M24M30

hef [mm] 80 90110 125170210280

Varilla SPIT / Varilla clase ≥ 5.8 / Varilla clase A4-70 NRd,cr [kN] ≥C20/25 10,114,120,726,742,458,289,6

Distancias Scr y Ccr deben cumplir

NRd,cr = min[NRk,p,cr / γMc ; NRk,s / γMs,N] γMc = 1,8

Varilla SPIT y Varilla clase 8.8 : γMs,N = 1,5 ; Varilla clase A4-70 : γMs,N = 1,87

CORTANTE

Varilla SPIT

Varilla clase 8.8

[kN]

Varilla clase A4-70 VRd,s [kN]

VRd,s = VRk,s /γMs,V

Varilla SPIT y Varilla clase 8.8 : γMs,V = 1,25 ; Varilla clase A4-70 :

Ms,V = 1,56

RESISTENCIA DE DISEÑO PARA CARGAS SÍSMICAS SEGÚN CATEGORÍA C1 [kN]

TRACCIÓN

DIMENSIONES M8M10M12M16M20M24M30

hef [mm] 80 90110 125170210280

Varilla SPIT / Varilla clase ≥ 5.8 / Varilla clase A4-70

NRd,C1 [kN]C20/25-9,713,122,7---

Distancias Scr y Ccr deben cumplir

NRd,C1 = min[NRk,p,eq,C1 / γMc ; NRk,s,eq,C1 / γMs,N] γMc = 1,8

Varilla SPIT y Varilla clase 8.8 : γMs,N = 1,5 ; Varilla clase A4-70 : γMs,N = 1,87

CORTANTE

DIMENSIONES M8M10M12M16M20M24M30 hef [mm] 80 90110 125170210280

Varilla SPIT

VRd,s,C1 [kN] ≥C20/25 - 8,4 11,8 22,0

Varilla clase 8.8

VRd,s,C1 [kN] ≥C20/25 - 12,9 18,8 35,0

Varilla clase A4-70

VRd,s,C1 [kN] ≥C20/25 - 9,0 13,2 24,7

VRd,s,C1 = VRk,s,eq,C1 / γMs,V

Varilla SPIT y Varilla clase 8.8 : γMs,V = 1,25 ; Varilla clase A4-70 : γMs,V = 1,56

DISTANCIAS MÍNIMAS - Método CC (valores derivados de la ETE)

DISTANCIA ENTRE EJES S

Coeficiente de reducción Ψs Hormigón fisurado y no fisurado

DimensionesM8M10M12M16

40 0,58

50 0,600,59

60 0,630,610,59

80 0,670,650,620,61

100 0,710,690,650,63

s = 0,5 + s 6.hef

smin < s < scr,N scr,N = 3.hef

ΨS debe utilizarse para cualquier distancia entre eje actuando sobre el grupo de anclajes.

Ψs INFLUENCIA DE LA DISTANCIA ENTRE EJES DE CARGA A TRACCIÓN DEL CONO DE HORMIGÓN Ψc,N INFLUENCIA DE LA DISTANCIA A BORDE SOBRE LA CARGA A TRACCIÓN DEL CONO DE HORMIGÓN

150 0,810,780,730,70

200 0,920,870,800,77

250 1,000,960,880,83

c,N = 0,25 + 0,5 . c hef

cmin < c < ccr,N ccr,N = 1,5.hef

DISTANCIA A LOS BORDES C

Coeficiente de reducción Ψc,N Hormigón fisurado y no fisurado

DimensionesM8M10M12M16

40 0,50 50 0,560,53 60 0,630,580,52 80 0,750,690,610,57

1,000,920,800,73

1,000,860,79

1,000,91

1,00

Ψc,N debe utilizarse para cualquier distancia a los bordes que influya en el grupo de anclajes. DISTANCIA ENTRE EJES S

de reducción Ψs Hormigón fisurado y no fisurado

DimensionesM20M24M30

100 0,60

120 0,620,60 150 0,650,620,59 180 0,680,640,61 200 0,700,660,62

0,750,700,65

0,840,780,71

0,940,860,77

1,000,900,80

1,000,88

1,000,95

1,00

DISTANCIA A LOS BORDES C

Coeficiente de reducción Ψc,N Hormigón fisurado y no fisurado

DimensionesM20M24M30

100 0,54 120 0,600,54 150 0,690,610,52 180 0,780,680,57

0,840,730,61

1,000,860,71

1,000,81

1,00

Ψs-c,V INFLUENCIA DE LA DISTANCIA A BORDE Y ENTRE EJES DE CARGA A CORTANTE A BORDE DE LOSA

¬ Caso de un anclaje unitario

Coeficiente de reducción Ψs-c,V Hormigón fisurado y no fisurado 1,01,21,41,61,82,02,22,42,62,83,03,2

¬ Caso de un grupo de 2 anclajes

Coeficiente de reducción Ψs-c,V Hormigón fisurado y no fisurado 1,01,21,41,61,82,02,22,42,62,83,03,2

1,0 0,670,841,031,221,431,651,882,122,362,622,893,16

1,5 0,750,931,121,331,541,772,002,252,502,763,033,31

2,0 0,831,021,221,431,651,892,122,382,632,903,183,46 2,5 0,921,111,321,541,772,002,252,502,773,043,323,61

3,0 1,001,201,421,641,882,122,372,632,903,183,463,76

3,5 1,301,521,751,992,242,502,763,043,323,613,91 4,0 1,621,862,102,362,622,893,173,463,754,05 4,5 1,962,212,472,743,023,313,603,904,20 5,0 2,332,592,873,153,443,744,044,35 5,5 2,712,993,283,714,024,334,65 6,0 2,833,113,413,714,024,334,65

¬ Caso de un grupo de 3 anclajes o más

APLICACIONES

Fijación de estructuras metálicas Fijación de máquinas resistentes a las vibraciones

Fijación silo de almacenamiento

Fijación de paneles indicadores

Fijación de vallado de seguridad

* ETE - 17/0513 : para aplicaciones sólo en barra corrugada

CAMPOS DE USO

Tiempo de caducidad: 18 meses

Temperatura de uso: -10°C / +40°C

Rango de servicio de Temperatura:

Rango 1 : -40°C / +40°C

Rango 2 : -40°C /+80°C

Condiciones de uso:

Categoría 1 : Hormigón seco o húmedo

Categoría 2 : Agujeros inundados

DATOS TÉCNICOS

RANGO

(1)Códigos

PROPIEDADES MECÁNICAS DE LOS ANCLAJES

DIMENSIONES

Varilla SPIT fuk [N/mm2]Mín. resistencia a la tracción.600600600600520520520 fyk [N/mm2]Límite elástico. 420420420420420420420

M0Rk,s [Nm] Momento flector característico. 2245792003015201052

Varilla clase 8.8 fuk [N/mm2]Mín. resistencia a la tracción.800800800800800800800 fyk [N/mm2]Límite elástico. 640640640640640640640

M0Rk,s [Nm] Momento flector característico. 30601052665198981799

Varilla clase A4-70 fuk [N/mm2]Mín. resistencia a la tracción.700700700700700700fyk [N/mm2]Límite elástico. 350350350350350350-

M0Rk,s [Nm] Momento flector característico. 265292233454786-

TIEMPO DE COLOCACIÓN Y DE CURADO

RESISTENCIA QUÍMICA DE LA RESINA SPIT VIPER

SUSTANCIAS

Resistente (+): Las muestras en contacto con las sustancias no presentan daños visibles como fisuras, superficies atacadas, ángulos fragmentados o hinchazones importantes. Sensible (o): Debe usarse con precaución en función de la exposición de la zona de utilización. Tomar precauciones. El material de las muestras ha sido ligeramente atacado al entrar en contacto con la sustancia.

VIPER XTREM

RESISTENCIAS CARACTERÍSTICAS [kN]

Las resistencias características se muestran a título informativo y deben utilizarse mediante la aplicación de factores de seguridad. En cargas de tracción, la siguiente tabla muestra la fuerza de adherencia en N/mm². Todas las dimensiones se pueden instalar con una longitud de empotramiento entre 7d y 20d. La carga de tracción característica se determina con la fórmula: N0Rk,p = Π.d hef τRk

TRACCIÓN

HORMIGÓN NO FISURADO - C20/25

DIMENSIONES M8M10M12M16M20M24M30

hef min [mm] 56 7084 112140168210

hef max [mm] 160200240320400480360

τRk,uncr [N/mm2]1515151311108,5

HORMIGÓN FISUR ADO - C20/25

DIMENSIONESM8M10M12M16M20M24M30

hef min [mm] 40 4048 648096120

hef max [mm] 160200240320400480600

τRk,cr [N/mm2]6,56,56,56,56,56,56,0

CORTANTE

HORMIGÓN FISURADO Y NO FISURADO - C20/25 a C50/60

DIMENSIONES M8M10M12M16M20M24M30

hef min [mm] 40 4048 648096120

hef max [mm]

Varilla SPIT

[kN]

Varilla clase 8.8

[kN]

Varilla clase A4-70

[kN]

CARGAS RECOMENDADAS DE UN ANCLAJE SIN INFLUENCIA DE SEPARACIÓN Y BORDE DE HORMIGÓN

Los valores recomendados se determinan a partir de los rendimientos dados en la ETE, y están garantizados para espaciamiento ≥ Scr y distancia al borde

TRACCIÓN

HORMIGÓN NO FISURADO - C20/25 DIMENSIONES M8M10M12M16M20M24M30 hef [mm] 80 90110 125170210280

Varilla SPIT

NRec [kN]

Varilla clase 8.8

NRec [kN]

Varilla clase A4-70

NRec [kN]

8,7 13,8 20,1

9,9 15,7 22,5 32,751,971,3 70,2

HORMIGÓN FISUR ADO - C20/25

DIMENSIONESM8M10M12M16M20M24M30

hef [mm] 80 90110 125170210280

Varilla SPIT

NRec [kN]

Varilla clase 8.8

NRec [kN]

Varilla clase A4-70

NRec [kN]

6,28,812,819,433,149,075,4

6,28,812,819,433,149,075,4

6,28,812,819,433,149,0 70,2

NRec = min [NRd,p ; NRd,c; NRd,s] / γF ; γF = 1,4

CORTANTE

HORMIGÓN FISURADO Y NO FISURADO - C20/25 a C50/60

DIMENSIONES M8M10M12M16M20M24M30 hef [mm] 80 90110 125170210280

Varilla SPIT

VRec [kN]

Varilla clase 8.8

VRec [kN]

Varilla clase A4-70

VRec [kN]

VRec = VRd,s / γF ; γF = 1,4

Las resistencias de diseño para cargas estáticas, sísmicas y de fuego se determinan a partir de las prestaciones indicadas en el ETE y están garantizadas para espaciamiento ≥ Scr y distancia al borde ≥ Ccr Para aplicaciones con distancias entre centros y bordes, recomendamos utilizar el software SPIT i-Expert para el dimensionado según EN 1992-4.

RESISTENCIA DE DISEÑO PARA CARGAS ESTÁTICAS EN HORMIGÓN NO FISURADO [kN]

TRACCIÓN

DIMENSIONES

hef [mm]

Varilla SPIT

NRd,uncr [kN]

Varilla clase 8.8

NRd,uncr [kN]

Varilla clase A4-70

NRd,uncr [kN]

C20/25 12,2 19,3 28,1 45,872,799,8149,5

C40/50 12,2 19,3 28,1 52,3 81,3 117,3 186,7

C20/25 19,3 28,037,845,872,799,8149,5

C40/50 19,3 30,344,458,396,3129,8197,4

C20/25 13,9 21,9 31,6 45,872,799,8 98,3

C40/50 13,9 21,9 31,6 58,3 92,0 129,8 98,3

Distancias Scr y Ccr deben cumplir NRd,uncr = min[NRk,p,uncr / γMc ; NRk,s / γMs,N]

γMc = 1,5

Varilla SPIT / Varilla clase ≥ 5.8 / Varilla clase A4-70 NRd,cr [kN] ≥C20/25 8,712,318,027,246,368,6105,6 Distancias Scr y Ccr deben cumplir NRd,cr = min[NRk,p,cr / γMc ; NRk,s / γMs,N]

γMc = 1,5 Varilla SPIT y Varilla clase 8.8 : γMs,N = 1,5 ; Varilla clase A4-70 :

clase 8.8

clase A4-70

RESISTENCIA DE DISEÑO PARA CARGAS SÍSMICAS SEGÚN CATEGORÍA C1 [kN]

TRACCIÓN

DIMENSIONES

Varilla SPIT / Varilla clase ≥ 5.8 / Varilla clase A4-70

NRd,C1 [kN]C20/258,011,718,025,643,359,491,4

Distancias Scr y Ccr deben cumplir

NRd,C1 = min[NRk,p,eq,C1 / γMc ; NRk,s,eq,C1 / γMs,N] γMc = 1,5

Varilla SPIT y Varilla clase 8.8 : γMs,N = 1,5 ; Varilla clase A4-70 : γMs,N = 1,87

RESISTENCIA DE DISEÑO A LA EXPOSICIÓN AL

TRACCIÓN

CORTANTE DIMENSIONES M8M10M12M16M20M24M30 hef [mm] 80 90110 125170210280

Varilla SPIT

VRd,s,C1 [kN] ≥C20/25 - 8,4

Varilla clase 8.8

VRd,s,C1 [kN] ≥C20/25

Varilla clase A4-70

VRd,s,C1 [kN] ≥C20/25 -

VRd,s,C1 = VRk,s,eq,C1 / γMs,V

Varilla SPIT y Varilla clase 8.8 : γMs,V = 1,25 ; Varilla clase A4-70 : γMs,V = 1,56

FUEGO [kN]

DIMENSIONESM8M10M12M16M20M24M30

hef [mm] 80 90110 125170210280

NRd,fi R30[kN]1,62,33,15,89,013,020,6

NRd,fi R60[kN]1,11,72,44,57,110,216,2

NRd,fi R90[kN]0,51,01,83,35,27,511,9

NRd,fi R120[kN]0,30,71,52,74,26,19,7

NRd,fi = NRk,s,fi /γM,fi

γM,fi = 1,0

CORTANTE

DIMENSIONESM8M10M12M16M20M24M30 hef [mm] 80 90110 125170210280

VRd,fi R30[kN]1,62,33,15,89,013,020,6

VRd,fi R60[kN]1,11,72,44,57,110,216,2

VRd,fi R90[kN]0,51,01,83,35,27,511,9

VRd,fi R120[kN]0,30,71,52,74,26,19,7

VRd,fi = VRk,s,fi /γM,fi

γM,fi = 1,0

DISTANCIAS MÍNIMAS - Método CC (valores derivados de la ETE)

DISTANCIA ENTRE EJES S

Coeficiente de reducción Ψs Hormigón fisurado y no fisurado

DimensionesM8M10M12M16

40 0,58

50 0,600,59

60 0,630,610,59

75 0,660,640,610,60

100 0,710,690,650,63

150 0,810,780,730,70

200 0,920,870,800,77

240 1,000,940,860,82

smin < s < scr,N scr,N = 3.hef

ΨS debe utilizarse para cualquier distancia entre eje actuando sobre el grupo de anclajes.

Ψs INFLUENCIA DE LA DISTANCIA ENTRE EJES DE CARGA A TRACCIÓN DEL CONO DE HORMIGÓN Ψc,N INFLUENCIA DE LA DISTANCIA A BORDE SOBRE LA CARGA A TRACCIÓN DEL CONO DE HORMIGÓN

DimensionesM20M24M30

90 0,59

115 0,610,59 140 0,640,610,58 180 0,680,640,61 200 0,700,660,62

270 1,000,910,86

DISTANCIA A LOS BORDES C

Coeficiente de reducción Ψc,N Hormigón fisurado y no fisurado

DimensionesM8M10M12M16 40 0,50 45 0,530,500,45

0,560,530,480,45

0,720,670,590,55

0,880,810,700,65

1,000,920,800,73

DISTANCIA A LOS BORDES C

0,750,700,65

0,840,780,71

0,940,860,77

1,000,900,80

1,000,88

cmin < c < ccr,N ccr,N = 1,5.hef

1,000,860,79

1,000,91

1,00

DimensionesM20M24M30

0,41

0,430,39

0,490,440,39

0,690,610,52

0,840,730,61

1,000,860,71

1,00 Ψc,N = 0,25 + 0,5 . c hef Ψs = 0,5 + s 6.hef

Coeficiente de reducción Ψc,N Hormigón fisurado y no fisurado

1,000,81

Ψc,N debe utilizarse para cualquier distancia a los bordes que influya en el grupo de anclajes. DISTANCIA ENTRE EJES S Coeficiente de reducción Ψs Hormigón fisurado y no fisurado

Ψs-c,V INFLUENCIA DE LA DISTANCIA A BORDE Y ENTRE EJES DE CARGA A CORTANTE A BORDE DE LOSA

¬ Caso de un anclaje unitario

Coeficiente de reducción Ψs-c,V Hormigón fisurado y no fisurado

1,01,21,41,61,82,02,22,42,62,83,03,2

¬ Caso de un grupo de 2 anclajes

Coeficiente de reducción Ψs-c,V Hormigón fisurado y no fisurado 1,01,21,41,61,82,02,22,42,62,83,03,2

1,0 0,670,841,031,221,431,651,882,122,362,622,893,16 1,5 0,750,931,121,331,541,772,002,252,502,763,033,31

2,0 0,831,021,221,431,651,892,122,382,632,903,183,46 2,5 0,921,111,321,541,772,002,252,502,773,043,323,61

3,0 1,001,201,421,641,882,122,372,632,903,183,463,76

3,5 1,301,521,751,992,242,502,763,043,323,613,91 4,0 1,621,862,102,362,622,893,173,463,754,05 4,5 1,962,212,472,743,023,313,603,904,20 5,0 2,332,592,873,153,443,744,044,35 5,5 2,712,993,283,714,024,334,65 6,0 2,833,113,413,714,024,334,65

¬ Caso de un grupo de 3 anclajes o más

VIPER XTREM

DATOS TÉCNICOS

APLICACIONES

Fijación de estructuras metálicas

Fijación de máquinas resistentes a las vibraciones

Fijación silo de almacenamiento, soportes de cañerías

Fijación de paneles indicadores Fijación de vallado de seguridad

CAMPOS DE USO

Tiempo de caducidad: 18 meses

Temperatura de uso: -10°C / +40°C

Rango de servicio de Temperatura:

Rango 1 : -40°C / +40°C

Rango 2 : -40°C /+80°C

Condiciones de uso:

Categoría 1: Hormigón seco o húmedo

‑ Categoría 2: Agujeros indundados

PROPIEDADES MECÁNICAS DE LOS ANCLAJES

TIEMPO DE COLOCACIÓN Y DE CURADO

TEMPERATURA TIEMPO MÁX. PARA

RESISTENCIA QUÍMICA DE LA RESINA SPIT VIPER

RESISTENCIAS CARACTERÍSTICAS [kN]

Las resistencias características se muestran a título informativo y deben utilizarse mediante la aplicación de factores de seguridad. En cargas de tracción, la siguiente tabla muestra la fuerza de adherencia en N/mm². Todas las dimensiones se pueden instalar con una longitud de empotramiento entre 7d y 20d. La carga de tracción característica se determina con la fórmula: N0Rk,p = Π.d

TRACCIÓN

HORMIGÓN

CORTANTE

HORMIGÓN

CARGAS RECOMENDADAS DE UN ANCLAJE SIN INFLUENCIA DE SEPARACIÓN Y BORDE

Los valores recomendados se determinan a partir de los rendimientos dados en la ETE, y están garantizados para espaciamiento ≥ Scr y distancia al borde ≥ Ccr

CORTANTE

HORMIGÓN

http://i-expert.spit.com/

Las resistencias de diseño para cargas estáticas y sísmicas se determinan a partir de las prestaciones indicadas en el ETE y están garantizadas para espaciamiento ≥ Scr y distancia al borde ≥ Ccr Para aplicaciones con distancias entre centros y bordes, recomendamos utilizar el software SPIT i-Expert para el dimensionado según EN 1992-4.

RESISTENCIA DE DISEÑO PARA CARGAS ESTÁTICAS EN HORMIGÓN NO FISURADO [kN]

TRACCIÓN

CORTANTE

Distancias Scr y Ccr deben cumplir

RESISTENCIA DE DISEÑO PARA CARGAS ESTÁTICAS EN HORMIGÓN FISURADO [kN]

TRACCIÓN

DIMENSIONES

NRd,cr [kN]

C20/2525,6 32,1 50,9

C40/5029,5 45,4 72,0

Distancias Scr y Ccr deben cumplir

NRd,cr = min[NRk,p,cr / γMc ; NRk,s / γMs,N]

γMc = 1,5 ;

Ms,N = = 1,5

RESISTENCIA

DE DISEÑO

TRACCIÓN

NRd,C1 [kN]

CORTANTE

= VRk,s

PARA CARGAS SÍSMICAS SEGÚN CATEGORÍA C1 [kN]

CORTANTE

C20/2522,5 27,3 43,3

C40/5025,6 38,6 50,3

Distancias Scr y Ccr deben cumplir

NRd,C1 = min[NRk,p,eq,C1 / γMc ; NRk,s,eq,C1 / γMs,N]

γMc = 1,5 ;

Ms,N = = 1,5

= VRk,s,eq,C1 /γMs,V

RESISTENCIA DE DISEÑO PARA CARGAS SÍSMICAS SEGÚN CATEGORÍA C2 [kN]

TRACCIÓN DIMENSIONES

NRd,C2 [kN]

C20/2510,7 27,3 28,5

C40/5010,7 30,9 28,5

Distancias Scr y Ccr deben cumplir

NRd,C2 = min[NRk,p,eq,C2 / γMc ; NRk,s,eq,C2 / γMs,N] γMc = 1,5 ; γMs,N = = 1,5

CORTANTE

DIMENSIONES

VIPER XTREM

DISTANCIAS MÍNIMAS - Método CC (valores derivados de la ETE)

DISTANCIA ENTRE EJES S

Ψs = 0,5 + s 6.hef

smin < s < scr,N scr,N = 3.hef

ΨS debe utilizarse para cualquier distancia entre eje actuando sobre el grupo de anclajes.

Ψs INFLUENCIA DE LA DISTANCIA ENTRE EJES DE CARGA A TRACCIÓN DEL CONO DE HORMIGÓN Ψc,N INFLUENCIA DE LA DISTANCIA A BORDE SOBRE LA CARGA A TRACCIÓN DEL CONO DE HORMIGÓN

DISTANCIA A LOS BORDES C Coeficiente de reducción Ψc,N Hormigón fisurado y no fisurado

Ψc,N = 0,25 + 0,5 . c hef

cmin < c < ccr,N ccr,N = 1,5.hef

Ψc,N debe utilizarse para cualquier distancia a los bordes que influya en el grupo de anclajes.

Ψs-c,V INFLUENCIA DE LA DISTANCIA A BORDE Y ENTRE EJES DE CARGA A CORTANTE A BORDE DE LOSA

¬ Caso de un anclaje unitario

Coeficiente de reducción Ψs-c,V Hormigón fisurado y no fisurado 1,01,21,41,61,82,02,22,42,62,83,03,2

¬ Caso de un grupo de 2 anclajes

Coeficiente de reducción Ψs-c,V Hormigón fisurado y no fisurado 1,01,21,41,61,82,02,22,42,62,83,03,2

1,0 0,670,841,031,221,431,651,882,122,362,622,893,16 1,5 0,750,931,121,331,541,772,002,252,502,763,033,31

2,0 0,831,021,221,431,651,892,122,382,632,903,183,46 2,5 0,921,111,321,541,772,002,252,502,773,043,323,61

3,0 1,001,201,421,641,882,122,372,632,903,183,463,76 3,5 1,301,521,751,992,242,502,763,043,323,613,91 4,0 1,621,862,102,362,622,893,173,463,754,05 4,5 1,962,212,472,743,023,313,603,904,20 5,0 2,332,592,873,153,443,744,044,35 5,5 2,712,993,283,714,024,334,65 6,0 2,833,113,413,714,024,334,65

¬ Caso de un grupo de 3 anclajes o más

CARACTERÍSTICAS

VERSIONES ACERO GALVANIZADO Y INOXIDABLE A4

DATOS TÉCNICOS

RANGOProf. de anclaje mín. Espesor mín. mat. base Long. roscada Prof. inicio roscado Ø rosca Prof. de perforación Ø broca Long. total anclaje Par apriete máx.

M8X6060100204,5865146015062770062860

M10X65651002571070206530062480062960

M12X75751253081275247570062760063100

M12X120120180385121251812070062500M16X125125180409,51613028125120052800051175 M20X1701702255012,52017535170200062810-

APLICACIONES

Fijación de estructura metálicas

Fijación de máquinas (resiste a las vibraciones)

Fijaciones aislantes (alumbrado público, pasos para cables, etc)

Fijaciones estancas al agua (presas, etc.)

Fijaciones para barreras de protección y carriles de seguridad

INSTALACIÓN

PROPIEDADES MECÁNICAS DE LOS ANCLAJES

DIMENSIONES M8M10M12M16M20

ATP - Versión cincada fuk [N/mm2]Mín. resistencia a la tracción. 520520520520520 fyk [N/mm2]Límite elástico. 420420420420420

ATP - Versión acero inoxidable A4 fuk [N/mm2]Mín. resistencia a la tracción. 650650650-

fyk [N/mm2]Límite elástico. 350350350-

TIEMPO DE COLOCACIÓN Y DE CURADO

RESINA VIPER XTREM

* LIMPIEZA PREMIUM :

2 soplados neumáticos

2 cepillados con escobilla montada en taladro

2 soplados neumáticos

RESINA EPCON C8 XTREM TEMPERATURATIEMPO MÁX. PARA LA COLOCACIÓN

RESISTENCIA QUÍMICA DE LAS RESINAS SPIT

Resina VIPER XTREM : ver ficha técnica del producto Resina EPCON C8 XTREM : ver ficha técnica del producto

ESPESOR MÍNIMO DEL HORMIGÓN, CARACTERÍSTICAS y ESPESOR MÍNIMO DISTANCIAS DE ESPACIO, BORDE

DIMENSIONES

Profundidad del anclaje hef

Espesor mínimo del material

Borde característico y distancia de separación para completo capacidad de anclaje

Distancias mínimas en hormigón no fisurado

RESISTENCIAS CARACTERÍSTICAS [kN]

Las resistencias características se muestran a título informativo y deben utilizarse mediante la aplicación de factores de seguridad.

TRACCIÓN

HORMIGÓN NO FISURADO - C20/25

DIMENSIONES M8M10M12M12M16M20 hef [mm] 60 6575 120125170

NRk,p [N/mm2] 16,020,030,030,060,095,0

CORTANTE

HORMIGÓN NO FISURADO - C20/25 a C50/60

DIMENSIONES M8M10M12M12M16M20

hef [mm] 60 6575 120125170

Varilla clase 5.8

[kN]

Varilla clase 8.8

[kN]

Varilla clase A4-70

[kN]

CARGAS RECOMENDADAS DE UN ANCLAJE SIN INFLUENCIA DE SEPARACIÓN

Y BORDE DE HORMIGÓN [kN]

Los valores recomendados están garantizadas para espaciamiento ≥ Scr y distancia al borde ≥ Ccr

TRACCIÓN

HORMIGÓN NO FISURADO - C20/25 a C50/60

DIMENSIONES M8M10M12M12M16M20

hef [mm] 60 6575 120125170

NRec [kN] C20/257,69,514,314,328,645,2

NRec [kN] C40/609,612,018,018,036,057,0

NRec = min [NRd,p ; NRd,c; NRd,s] / γF ; γF = 1,4

CORTANTE

HORMIGÓN NO FISURADO - C20/25 a C50/60

DIMENSIONES M8M10M12M12M16M20 hef [mm]

Varilla clase 5.8

VRec [kN]

Varilla clase 8.8

VRec [kN]

Varilla clase A4-70

VRec [kN]

VRec = VRd,s / γF ; γF = 1,4

Las resistencias de diseño para cargas estáticas están garantizadas para espaciamiento ≥ Scr y distancia al borde ≥ Ccr. Para aplicaciones con distancias entre centros y bordes, recomendamos utilizar el software SPIT i-Expert para el dimensionado según EN 1992-4.

RESISTENCIA DE DISEÑO PARA CARGAS ESTÁTICAS EN HORMIGÓN NO FISURADO [kN]

TRACCIÓN

DIMENSIONES M8M10M12M12M16M20

hef [mm] 60 6575 120125170

NRd,uncr [kN] C20/2510,713,320,020,040,063,3

NRd,uncr [kN] C40/6013,416,825,225,250,479,8

Distancias Scr y Ccr deben cumplir

NRd,uncr = min[NRk,p,uncr / γMc ; NRk,s / γMs,N] γMC = 1,8

- 13/0435

- 13/0436

CARACTERÍSTICAS

DATOS TÉCNICOS

RANGO

Códigos

APLICACIONES

Fijación de estructura metálicas

Fijación de máquinas (resiste a las vibraciones)

Fijación de depósitos,soportes de tuberías de la refinería

Fijación paneles de señalización

Fijaciones para Barreras de protección

* ETE - 13/0436 : para aplicaciones sólo en barra corrugada

CAMPOS DE USO

Tiempo de caducidad: 18 meses

Temperatura de uso: -5°C / +40°C

Rango de servicio de Temperatura:

Rango 1: -40°C / +40°C

Rango 2: - 40°C /+80°C

Condiciones de uso :

Categoría 1: Hormigón seco o húmedo

PROPIEDADES MECÁNICAS DE LOS ANCLAJES

Varilla SPIT

fuk [N/mm2]Mín. resistencia a la tracción.

fyk [N/mm2]Límite elástico.

M0Rk,s [Nm] Momento flector característico.

Varilla versión A4-70

fuk [N/mm2]Mín. resistencia a la tracción.

fyk [N/mm2]Límite elástico.

M0Rk,s [Nm] Momento flector característico.

TIEMPO DE COLOCACIÓN Y DE CURADO

MULTI-MAX

ESPESOR MÍNIMO DEL HORMIGÓN, CARACTERÍSTICAS

MÍNIMO DISTANCIAS DE ESPACIO, BORDE

Borde característico y distancia de separación para completo capacidad de anclaje

Distancias mínimas en hormigón no fisurado

RESISTENCIAS CARACTERÍSTICAS [kN]

Las resistencias características se muestran a título informativo y deben utilizarse mediante la aplicación de factores de seguridad. En cargas de tracción, la siguiente tabla muestra la fuerza de adherencia en N/mm². Todas las dimensiones se pueden instalar con una longitud de empotramiento entre 8d y 12d. La carga de tracción característica se determina con la fórmula: N0Rk,p = Π.d hef τRk

CARGAS RECOMENDADAS DE UN ANCLAJE SIN INFLUENCIA DE SEPARACIÓN Y BORDE DE HORMIGÓN [kN]

Los valores recomendados se determinan a partir de los rendimientos dados en la ETE, y están garantizados para espaciamiento ≥ Scr y distancia al borde ≥ Ccr

TRACCIÓN

HORMIGÓN NO FISURADO - C20/25

DIMENSIONES M8M10M12M16M20M24

hef [mm] 80 90110 125170210

Varilla SPIT

NRec [kN]

Varilla versión A4-70

NRec [kN]

7,210,114,019,933,947,1

7,210,114,019,933,947,1

NRec = min [NRd,p ; NRd,c; NRd,s] / γF ; γF = 1,4

CORTANTE

HORMIGÓN NO FISURADO - C20/25 a C50/60

DIMENSIONES M8M10M12M16M20M24

hef [mm] 80 90110 125170210

Varilla SPIT

VRec [kN]

Varilla clase A4-70

VRec [kN]

VRec = VRd,s / γF ; γF = 1,4

Las resistencias de diseño para cargas estáticas se determinan a partir de las prestaciones indicadas en el ETE y están garantizadas para espaciamiento ≥ Scr y distancia al borde ≥ Ccr Para aplicaciones con distancias entre centros y bordes, recomendamos utilizar el software SPIT i-Expert para el dimensionado según EN 1992-4.

RESISTENCIA DE DISEÑO PARA CARGAS ESTÁTICAS EN HORMIGÓN NO FISURADO [kN]

http://i-expert.spit.com/

DISTANCIAS MÍNIMAS - Método CC (valores derivados de la ETE)

Ψs INFLUENCIA DE LA DISTANCIA ENTRE EJES DE CARGA A TRACCIÓN DEL CONO DE HORMIGÓN

DISTANCIA ENTRE EJES S

Coeficiente de reducción Ψs Hormigón no fisurado

DimensionesM8M10M12M16

40 0,58

50 0,600,59

60 0,630,610,59

80 0,670,650,620,61

Ψs = 0,5 + s 4.hef

smin < s < scr,N scr,N = 2.hef

ΨS debe utilizarse para cualquier distancia entre eje actuando sobre el grupo de anclajes.

100 0,710,690,650,63 150 0,810,780,730,70

200 0,920,870,800,77 250 1,000,960,880,83 300 1,000,950,90 330 1,000,94 375 1,00

DISTANCIA ENTRE EJES S

Coeficiente de reducción Ψs Hormigón no fisurado

DimensionesM20M24

0,620,60

0,650,62

0,680,64

0,700,66

0,750,70

0,840,78

0,940,86

1,000,90

1,00

1,00

Ψc,N INFLUENCIA DE LA DISTANCIA A BORDE SOBRE LA CARGA A TRACCIÓN DEL CONO DE HORMIGÓN

DISTANCIA A LOS BORDES C

Coeficiente de reducción Ψc,N Hormigón no fisurado

DISTANCIA A LOS BORDES C

Coeficiente de reducción Ψc,N Hormigón no fisurado

Ψc,N = 0,27 + 0,725 . c hef

cmin < c < ccr,N ccr,N = hef

DimensionesM8M10M12M16 40 0,50 50 0,560,53 60 0,630,580,52 80 0,750,690,610,57 120 1,000,920,800,73 135 1,000,860,79 165 1,000,91 190 1,00

Ψc,N debe utilizarse para cualquier distancia a los bordes que influya en el grupo de anclajes.

DimensionesM20M24

0,54

0,600,54

0,690,61

0,780,68

0,840,73

1,000,86

1,00

Ψs-c,V INFLUENCIA DE LA DISTANCIA A BORDE Y ENTRE EJES DE CARGA A CORTANTE A BORDE DE LOSA

¬ Caso de un anclaje unitario

Coeficiente de reducción Ψs-c,V Hormigón no fisurado 1,01,21,41,61,82,02,22,42,62,83,03,2

¬ Caso de un grupo de 2 anclajes

Coeficiente de reducción Ψs-c,V Hormigón no fisurado 1,01,21,41,61,82,02,22,42,62,83,03,2 1,0 0,670,841,031,221,431,651,882,122,362,622,893,16

1,5 0,750,931,121,331,541,772,002,252,502,763,033,31

2,0 0,831,021,221,431,651,892,122,382,632,903,183,46 2,5 0,921,111,321,541,772,002,252,502,773,043,323,61 3,0 1,001,201,421,641,882,122,372,632,903,183,463,76 3,5 1,301,521,751,992,242,502,763,043,323,613,91 4,0 1,621,862,102,362,622,893,173,463,754,05 4,5 1,962,212,472,743,023,313,603,904,20 5,0 2,332,592,873,153,443,744,044,35 5,5 2,712,993,283,714,024,334,65 6,0 2,833,113,413,714,024,334,65

¬ Caso de un grupo de 3 anclajes o más

MULTI-MAX

para fijación en mampostería hueca

DATOS TÉCNICOS

RANGO

Prof. de anclaje mín. Prof. de perforación Ø broca Ø rosca

roscada

ID-ALL + varilla M8657016876 + tfix 16703(1)

ID-ALL + varilla M106570161078 + tfix 16703(1)

Tamiz Ø15 + varilla M8130135158138 + tfix 151303(1)

Tamiz Ø15 + varilla M101301351510140 + tfix 151303(1)

Tamiz Ø20 + varilla M128590201298 + tfix 20853(1)

MULTI-MAX cartucho 410 ml*

MULTI-MAX cartucho 280 ml*

Códigos de tamiz y varilla roscada consulte en nuestro catálogo (1) 2 Nm en ladrillo hueco de arcilla OPTIBRIC PV3+ y en bloque hueco de hormigón. * Tiempo de caducidad: 18 meses

TIEMPO DE COLOCACIÓN Y DE CURADO

DISTANCES CARACTERÍSTICAS & DISTANCES MINIMUM

DIMENSIONES

CARACTERÍSTICAS

APLICACIONES

Señales

Andamios

Aplicaciones eléctricas

Radiadores

Tubos de aire acondicionado

Persianas

Muros de escalada

Escaleras de metal

Pasamanos

Postes y conductos

Tabiques desmontables

Muebles de cocina

Decoraciones

RESISTENCIAS CARACTERÍSTICAS [kN]

Las resistencias características se muestran a título informativo y deben utilizarse mediante la aplicación de factores de seguridad.

TRACCIÓN MAMPOSTERÍA

DIMENSIONES

Ø20X80Ø15X130

M8M10M12M8M10

Bloque hueco de hormigón (fb ≥ 6,0 N/mm²)

NRk [kN] 2,28 1,75 1,72

Ladrillo hueco de arcilla Optibric PV 3+ (fb ≥ 9,0 N/mm²)

NRk [kN] 1,72 2,84 1,72

Ladrillo hueco de arcilla Porotherm GF R20 Th+ (fb ≥ 9,0 N/mm²)

NRk [kN] 1,00 2,84 1,36

Ladrillo hueco de arcilla Porotherm GF R37 Th+ (fb ≥ 9,0 N/mm²)

NRk [kN] 1,36 1,00 2,28

Mampostería de silico-caliza KSL-R (P) 240 (fb ≥ 9,0 N/mm²)

NRk [kN] 1,72 4,00 3,44

CORTANTE MAMPOSTERÍA

DIMENSIONES ID-ALL TAMIZ Ø20X80Ø15X130 M8M10M12M8M10

Bloque hueco de hormigón (fb ≥ 6,0 N/mm²)

VRk [kN] 2,84 2,28 3,44

Ladrillo hueco de arcilla Optibric PV 3+ (fb ≥ 9,0 N/mm²)

VRk [kN] 1,72 4,00

Ladrillo hueco de arcilla Porotherm GF R20 Th+ (fb ≥ 9,0 N/mm²)

VRk [kN] 4,56 3,44 4,00

Ladrillo hueco de arcilla Porotherm GF R37 Th+ (fb ≥ 9,0 N/mm²)

VRk [kN] 1,00 4,56 1,72

Mampostería de silico-caliza KSL-R (P) 240 (fb ≥ 9,0 N/mm²)

VRk [kN] 10,2812,5611,4010,2813,72

CARGAS RECOMENDADAS DE UN ANCLAJE SIN INFLUENCIA DE SEPARACIÓN Y BORDE DE HORMIGÓN [kN]

Los valores recomendados se determinan a partir de los rendimientos dados en la ETE, y están garantizados para espaciamiento ≥ Scr y distancia al borde ≥ Ccr

TRACCIÓN MAMPOSTERÍA

DIMENSIONES

M8M10M12M8M10

Bloque hueco de hormigón (fb ≥ 6,0 N/mm²)

NRec [kN] 0,57 0,43 0,43

Ladrillo hueco de arcilla Optibric PV 3+ (fb ≥ 9,0 N/mm²)

NRec [kN] 0,43 0,71 0,43

Ladrillo hueco de arcilla Porotherm GF R20 Th+ (fb ≥ 9,0 N/mm²)

NRec [kN] 0,25 0,71 0,34

Ladrillo hueco de arcilla Porotherm GF R37 Th+ (fb ≥ 9,0 N/mm²)

NRec [kN] 0,34 0,25 0,57

Mampostería de silico-caliza KSL-R (P) 240 (fb ≥ 9,0 N/mm²)

NRec [kN] 0,43 1,00 0,86

γF = 1,4 ; γM = 2,4

CORTANTE MAMPOSTERÍA

DIMENSIONES ID-ALL TAMIZ Ø20X80Ø15X130 M8M10M12M8M10

Bloque hueco de hormigón (fb ≥ 6,0 N/mm²)

VRec [kN] 0,71 0,57 0,86

Ladrillo hueco de arcilla Optibric PV 3+ (fb ≥ 9,0 N/mm²)

VRec [kN] 0,43 1,00 0,34

Ladrillo hueco de arcilla Porotherm GF R20 Th+ (fb ≥ 9,0 N/mm²)

VRec [kN] 1,14 0,86 1,00

Ladrillo hueco de arcilla Porotherm GF R37 Th+ (fb ≥ 9,0 N/mm²)

VRec [kN] 0,25 1,14 0,43

Mampostería de silico-caliza KSL-R (P) 240 (fb ≥ 9,0 N/mm²)

VRec [kN] 2,573,142,852,573,43

γF = 1,4 ; γM = 2,4

Las resistencias de diseño para cargas estáticas se determinan a partir de las prestaciones indicadas en el ETE y están garantizadas para espaciamiento ≥ Scr y distancia al borde ≥ Ccr. Para aplicaciones con distancias entre centros y bordes, recomendamos utilizar el software SPIT i-Expert para el dimensionado según EN 1992-4.

MAMPOSTERÍA [kN]

http://i-expert.spit.com/

TRACCIÓN MAMPOSTERÍA

DIMENSIONES

Ø20X80Ø15X130

M8M10M12M8M10

Bloque hueco de hormigón (fb ≥ 6,0 N/mm²)

NRd [kN]

0,76 0,57 0,57

Ladrillo hueco de arcilla Optibric PV 3+ (fb ≥ 9,0 N/mm²)

NRd [kN]

0,57 0,94 0,57

Ladrillo hueco de arcilla Porotherm GF R20 Th+ (fb ≥ 9,0 N/mm²)

NRd [kN] 0,33 0,94 0,45

Ladrillo hueco de arcilla Porotherm GF R37 Th+ (fb ≥ 9,0 N/mm²)

NRd [kN]

0,45 0,33 0,76

Mampostería de silico-caliza KSL-R (P) 240 (fb ≥ 9,0 N/mm²)

NRd [kN] 0,57 1,33 1,14

CORTANTE MAMPOSTERÍA DIMENSIONES ID-ALL

Bloque hueco de hormigón (fb ≥ 6,0 N/mm²)

VRd [kN] 0,94 0,76 1,14

Ladrillo hueco de arcilla Optibric PV 3+ (fb ≥ 9,0 N/mm²)

VRd [kN] 0,57 1,33 0,45

Ladrillo hueco de arcilla Porotherm GF R20 Th+ (fb ≥ 9,0 N/mm²)

VRd [kN] 1,52 1,14 1,33

Ladrillo hueco de arcilla Porotherm GF R37 Th+ (fb ≥ 9,0 N/mm²)

VRd [kN] 0,33 1,52 0,57

Mampostería de silico-caliza KSL-R (P) 240 (fb ≥ 9,0 N/mm²)

VRd [kN] 3,424,183,793,424,56

C-MIX PLUS

Resina de poliéster para fijación en hormigón y mampostería hueca y maciza

DATOS TÉCNICOS

HuecoMacizoHuecoMacizo (mm)(mm)(mm)(mm)(mm)(mm)(mm)(mm)(mm)(Nm)

M8X10075807515108-100125061650 M10X10075807516 12 10-100208061660 M12X10075807516 14 12-100208061670 V. HEMBRA M8X58588058 20 14 82058-8061740 M10X58588058 20 14 102358-8061750

C-MIX

* Tiempo de caducidad: 18 meses

(1) Tamiz de plástico Ø15X85 para varilla macho M8 y M10 en material hueco. Tamiz de plástico Ø15X130 para varilla roscada M8X170 - Se utiliza varillas roscadas estándar. Tamiz de plástico Ø20X85 para varilla macho M12 y varilla hembra M8 y M10 en material hueco.

APLICACIONES

Señales

Andamios

Aplicaciones eléctricas

Radiadores

Tubos de aire acondicionado

Persianas

Muros de escalada

Escaleras de metal

Pasamanos

Postes y conductos

Tabiques desmontables

Muebles de cocina

Decoraciones

TIEMPO DE COLOCACIÓN Y DE CURADO

DISTANCES CARACTERÍSTICAS & DISTANCES

MINIMUM

C-MIX PLUS

Las resistencias características se muestran a título informativo y deben utilizarse mediante la aplicación de factores de seguridad.

TRACCIÓN

HORMIGÓN NO FISURADO - C20/25 DIMENSIONESM8*M10*M12*M16*

* Varillas roscadas

DIMENSIONES

Ladrillo macizo de arcilla BP 400

[kN] 5,2

Bloque macizo de hormigón B80 NRk [kN] 20,0

Briques creuses C40 enduites

Briques creuses C40 non enduites

[kN]

Bloque hueco de hormigón revestido B40

[kN]

Bloque hueco de hormigón no revestido B40

[kN]

* Tamiz Ø15X130 + varilla roscada M8X170

RESISTENCIAS CARACTERÍSTICAS [kN] CARGAS

CORTANTE

HORMIGÓN NO FISURADO - C20/25

DIMENSIONESM8*M10*M12*M16*

VRk [kN]11,4 18,426,650,4

* Varillas roscadas

MAMPOSTERÍA

DIMENSIONES

Ladrillo macizo de arcilla BP 400

VRk [kN]7,210,016,08,010,016,0-

Bloque macizo de hormigón B80

VRk [kN]7,28,812,87,28,812,8-

Ladrillo hueco de arcilla revestido C40

[kN]

Ladrillo hueco de arcilla no revestido C40

VRk [kN]

Bloque hueco de hormigón revestido B40 VRk [kN] 8,0

Bloque hueco de hormigón no revestido B40

VRk [kN] 7,2

* Tamiz Ø15X130 + varilla roscada M8X170

Los valores recomendados se determinan a partir de los rendimientos dados en la ETE, y están garantizados para espaciamiento ≥ Scr y distancia al borde ≥ Ccr

Los valores recomendados están garantizados para espaciamiento ≥ Scr y distancia al borde ≥ Ccr

TRACCIÓN

HORMIGÓN NO FISURADO - C20/25

[kN]4,5 6,3

Ladrillo macizo de arcilla BP 400

NRec [kN]

Bloque macizo de hormigón B80

NRec [kN]

Ladrillo hueco de arcilla revestido C40

NRec [kN]

Ladrillo hueco de arcilla no revestido C40

NRec [kN]

Bloque hueco de hormigón revestido B40

NRec [kN]

Bloque hueco de hormigón no revestido B40

NRec [kN] 0,9

* Tamiz Ø15X130 + varilla roscada M8X170

CORTANTE

HORMIGÓN NO FISURADO - C20/25

DIMENSIONESM8*M10*M12*M16*

VRec [kN]2,9 4,6 6,712,6

* Varillas roscadas

MAMPOSTERÍA

DIMENSIONES

Ladrillo macizo de arcilla BP 400

VRec [kN]1,82,54,02,02,54,0Bloque macizo de hormigón B80

VRec [kN]1,82,23,21,82,23,2Ladrillo hueco de arcilla revestido C40

VRec [kN] 2,0 2,0 0,6

Ladrillo hueco de arcilla no revestido C40

VRec [kN] 1,3 1,3 1,3

Bloque hueco de hormigón revestido B40

VRec [kN] 2,0 2,0 2,0

Bloque hueco de hormigón no revestido B40

VRec [kN] 1,8 1,8 1,8

* Tamiz Ø15X130 + varilla roscada M8X170

C-MIX PLUS

http://i-expert.spit.com/

Las resistencias de diseño para cargas estáticas están garantizadas para espaciamiento ≥ Scr y distancia al borde ≥ Ccr. Para aplicaciones con distancias entre centros y bordes, recomendamos utilizar el software SPIT i-Expert para el dimensionado según EN 1992-4.

RESISTENCIA DE DISEÑO PARA CARGAS ESTÁTICAS EN HORMIGÓN NO FISURADO [kN]

TRACCIÓN

HORMIGÓN NO FISURADO - C20/25

DIMENSIONESM8*M10*M12*M16*

NRd [kN]6,0 8,412,318,6

* Varillas roscadas

RESISTENCIA

TRACCIÓN

MAMPOSTERÍA

CORTANTE

HORMIGÓN NO FISURADO - C20/25

DIMENSIONESM8*M10*M12*M16* VRd [kN]3,8 6,1 8,816,8

* Varillas roscadas

DE DISEÑO PARA CARGAS ESTÁTICAS EN MAMPOSTERÍA [kN]

CORTANTE

MAMPOSTERÍA

DIMENSIONES TAMIZ + VARILLA MACHO TAMIZ + VARILLA HEMBRA TAMIZ M15X130 M8M10M12M8M10M12 Varilla* M8

Ladrillo macizo de arcilla BP 400 NRd [kN] 1,7

Bloque macizo de hormigón B80 NRd [kN]

Ladrillo hueco de arcilla revestido C40

Ladrillo hueco de arcilla no revestido C40

[kN] 0,8

Bloque hueco de hormigón revestido B40

[kN]

Bloque hueco de hormigón no revestido B40 NRd [kN] 1,2 1,2

* Tamiz Ø15X130 + varilla roscada M8X170

DIMENSIONES TAMIZ + VARILLA MACHO TAMIZ + VARILLA

Ladrillo macizo de arcilla BP 400

VRd [kN]2,43,35,32,73,35,3Bloque macizo de hormigón B80

VRd [kN]2,42,94,32,42,94,3-

Ladrillo hueco de arcilla revestido C40

VRd [kN]

Ladrillo hueco de arcilla no revestido C40

VRd [kN] 1,7

Bloque hueco de hormigón revestido B40

VRd [kN] 2,7

Bloque hueco de hormigón no revestido B40 VRd [kN] 2,4

* Tamiz Ø15X130 + varilla roscada M8X170

RESINA INTEGRADA: VINILÉSTER*

*Tiempo de caducidad: 18 meses

Anclaje mecánico-químico, a base de resina viniléster para hormigón y mampostería maciza y hueca

DATOS TÉCNICOS

RANGO

EASYMIXVarilla machoØ broca Prof. de perforación Espesor máx. pieza a fijar Par apriete máx. Código Ø exterior Long.

M8X140-Ø16 8 060230060228

M10X140-Ø16 1613510180401615030310060231060229

M10X140-Ø16 EXT* 10 060232-

* Versión para aplicación exterior, suministrada con tornillo de acero con revestimiento anticorrosivo de tipo laminado de zinc. (5μm).

TIEMPO DE CURADO

CARACTERÍSTICAS

DISTANCES CARACTERÍSTICAS Y DISTANCIAS MÍNIMAS

NO FISURADO

LADRILLO HUECO DE ARCILLA Cmin = Ccr [mm]

Smin = Scr [mm]

BLOQUE HUECO DE HORMIGÓN Cmin = Ccr [mm]

Smin = Scr [mm]

APLICACIONES

M8X140 Ø16

‑ Calderas murales

Pasamanos

Soportes

M10X140 Ø16

Acumuladores de agua

Armarios eléctricos

Lavabos

M10X140 Ø16 EXT.

Persianas, toldos

Soportes de aire acondicionado

Iluminación de fachada

Postes de iluminación

Apliques

INSTALACIÓN

RESISTENCIAS CARACTERÍSTICAS [kN]

Las resistencias características se muestran a título informativo y deben utilizarse mediante la aplicación de factores de seguridad.

TRACCIÓN

HORMIGÓN NO FISURADO - C20/25

DIMENSIONES

M8/M10

NRk [kN] 10,0

MAMPOSTERÍA

DIMENSIONES

Bloque hueco de hormigón B40 (fb ≥ 6,0 N/mm²)

M8/M10

NRk [kN] 2,6

Ladrillo hueco de arcilla Optibric PV 3+ (fb ≥ 9,0 N/mm²)

NRk [kN] 1,6

Ladrillo hueco de arcilla Porotherm GF R20 Th+ (fb ≥ 10,0 N/mm²)

NRk [kN] 1,6

Ladrillo hueco de arcilla Porotherm GF R37 Th+ (fb ≥ 8,0 N/mm²) NRk [kN] 1,6

CORTANTE

HORMIGÓN NO FISURADO - C20/25 a C50/60

DIMENSIONES M8/M10

VRk [kN] 10,0

MAMPOSTERÍA

DIMENSIONES

Bloque hueco de hormigón B40 (fb ≥ 6,0 N/mm²)

M8/M10

VRk [kN] 7,2

Ladrillo hueco de arcilla Optibric PV 3+ (fb ≥ 9,0 N/mm²)

VRk [kN] 5,2

Ladrillo hueco de arcilla Porotherm GF R20 Th+ (fb ≥ 10,0 N/mm²)

VRk [kN] 5,2

Ladrillo hueco de arcilla Porotherm GF R37 Th+ (fb ≥ 8,0 N/mm²)

VRk [kN] 5,2

CARGAS RECOMENDADAS DE UN ANCLAJE SIN INFLUENCIA DE SEPARACIÓN Y BORDE DE HORMIGÓN [kN]

Los valores recomendados están garantizados para espaciamiento ≥ Scr y distancia al borde ≥ Ccr

TRACCIÓN

HORMIGÓN NO FISURADO - C20/25

DIMENSIONES

M8/M10

NRec [kN] 2,5

MAMPOSTERÍA

DIMENSIONES

Bloque hueco de hormigón B40 (fb ≥ 6,0 N/mm²)

NRec [kN]

Ladrillo hueco de arcilla Optibric PV 3+ (fb ≥ 9,0 N/mm²)

M8/M10

0,65

NRec [kN] 0,40

Ladrillo hueco de arcilla Porotherm GF R20 Th+ (fb ≥ 10,0 N/mm²)

NRec [kN] 0,40

Ladrillo hueco de arcilla Porotherm GF R37 Th+ (fb ≥ 8,0 N/mm²)

NRec [kN] 0,40

NRec = NRd / γF ; γF = 1,4

CORTANTE

HORMIGÓN NO FISURADO - C20/25 a C50/60

DIMENSIONES

M8/M10

VRec [kN] 2,5

MAMPOSTERÍA

DIMENSIONES

Bloque hueco de hormigón B40 (fb ≥ 6,0 N/mm²)

M8/M10

VRec [kN] 1,80

Ladrillo hueco de arcilla Optibric PV 3+ (fb ≥ 9,0 N/mm²)

VRec [kN] 1,30

Ladrillo hueco de arcilla Porotherm GF R20 Th+ (fb ≥ 10,0 N/mm²)

VRec [kN] 1,30

Ladrillo hueco de arcilla Porotherm GF R37 Th+ (fb ≥ 8,0 N/mm²)

VRec [kN] 1,30

VRec = VRd / γF ; γF = 1,4

http://i-expert.spit.com/

Las resistencias de diseño para cargas estáticas están garantizadas para espaciamiento ≥ Scr y distancia al borde ≥ Ccr Para aplicaciones con distancias entre centros y bordes, recomendamos utilizar el software SPIT i-Expert.

RESISTENCIA DE DISEÑO PARA CARGAS ESTÁTICAS EN HORMIGÓN NO FISURADO [kN]

TRACCIÓN

Distancias Scr y Ccr deben cumplir NRd = NRk,p /

RESISTENCIA DE DISEÑO PARA CARGAS ESTÁTICAS EN MAMPOSTERÍA [kN]

TRACCIÓN

Bloque hueco de hormigón B40 (fb ≥ 6,0 N/mm²)

[kN]

hueco de arcilla Optibric PV 3+ (fb ≥ 9,0 N/mm²)

[kN]

Ladrillo hueco de arcilla Porotherm GF R20 Th+ (fb ≥ 10,0 N/mm²)

NRd [kN] 0,5

Ladrillo hueco de arcilla Porotherm GF R37 Th+ (fb ≥ 8,0 N/mm²)

NRd [kN] 0,5

Distancias Scr y Ccr deben cumplir

NRd = NRk,p / γMc γMc = 2,1

CORTANTE

DIMENSIONES

Bloque hueco de hormigón B40 (fb ≥ 6,0 N/mm²)

[kN]

Ladrillo hueco de arcilla Optibric PV 3+ (fb ≥ 9,0 N/mm²)

VRd [kN]

Ladrillo hueco de arcilla Porotherm GF R20 Th+ (fb ≥ 10,0 N/mm²)

VRd [kN]

Ladrillo hueco de arcilla Porotherm GF R37 Th+ (fb ≥ 8,0 N/mm²)

VRd [kN]

VRd = VRk / γMc γMc = 2,1

FIJACIÓN DE BARRA CORRUGADA A POSTERIORI

Reglas de dimensionamiento para el fijado de barra corrugada a hormigón, según norma EUROCÓDIGO 2, con resina EPCON C8 XTREM

CARACTERÍSTICAS

EPCON C8 XTREM+

Resina EPOXY

Curado lento

Tiempo de caducidad: 3 años

Utilizable en condiciones de humedad

Gran capacidad de adherencia en agujeros realizados con diamante

Buena resistencia a altas temperaturas

Inoloro

De fácil inyección

Sin retracción después de endurecerse

COMPORTAMIENTO AL FUEGO

INSTALACIÓN

soplados neumáticos

cepillados con escobilla montada en taladro

soplados neumáticos

CARACTERÍSTICAS MECÁNICAS DE LA BARRA CORRUGADA A HORMIGÓN

Diámetro nominal para barra corrugada Ø Ø8Ø10Ø12Ø14Ø16Ø20Ø25Ø32Ø40

Sección [cm2]

Resistencia mín. de rotura [kN]

Fe E40021,1332,9747,4664,6884,42131,88206,22337,68 527,94

Fe E50025,9040,4358,2079,31103,52161,71252,87414,06 647,36

Carga última media NRd [kN]Fe E50021,8534,1549,1766,9387,42136,59213,43349,56 546,36

Las características mecánicas de las barras corrugadas de alta adherencia se definen en las normas NFA 35016 y NFA 35-017.

TIEMPO DE COLOCACIÓN Y DE CURADO

TEMPERATURATIEMPO MÁX. PARA LA COLOCACIÓN TIEMPO DE ESPERA ANTES PARA CARGAS DE 45%

RESISTENCIA QUÍMICA DE LA RESINA SPIT EPCON C8

SUSTANCIAS

Ácido acético

Hidróxido de amonio

Hipoclorito de sodio

Hydroxyde de sodium

(o) Agua destilada - desmineralizada

(o) Agua de mar

La longitud máx. de anclaje está limitada a 1500 mm con útil de inyección neumático. PV 26007642-b

Resistente (+): Las muestras en contacto con las sustancias no presentan daños visibles como fisuras, superficies atacadas, ángulos fragmentados o hinchazones importantes. Sensible (o): Debe usarse con precaución en función de la exposición de la zona de utilización. Tomar precauciones. El material de las muestras ha sido ligeramente atacado al entrar en contacto con la sustancia.

REGLAS DE DIMENSIONAMIENTO DE FIJACIÓN DE BARRA CORRUGADA EN HORMIGÓN SEGÚN EUROCÓDIGO 2 Y ETE 07/0189

La longitud de anclaje básica Lb,rqd (mm) para las acciones FRd (N) en el estado límite último vienen determinada por la siguiente ecuación:

Lb,rqd =

La longitud de anclaje de diseño Lbd (mm) se determina:

Lbd = Lb,rqd α2 α5

FRd : Acción de diseño en ELU (N)

fbd : Adherencia de diseño N/mm2

Ø : Diámetro barra corrugada (mm)

η : depende de las condiciones de contorno - η1 =1 ("buenas condiciones"). Ver § 8.4.2 (EN 1992-1-1)

η2 : depende del diámetro de la barra - η2 = 1 para Ø barra ≤ 32 mm

con α2 : Influencia del recubrimiento mín. del hormigón

α2 = 1- 0,15 (Cd - Øbarra) / Øbarra ≥ 0,7

Cd = min(C ; C1 ; )

LÍMITES DE LA FÓRMULA

C20/25202,3

C25/30252,7

C30/37303,0

C35/45353,4

C40/50403,7

C45/55454,0

C50/60504,3

con α5 : Influencia de la presión transversal de confinamiento

El factor α5 se tiene en cuenta debido al efecto de la presión transversal en el plano del "splitting" a lo largo de la longitud de diseño

α5 = 1- 0,04 . p ≥ 0,7 donde p es la presión transversal en el estado límite último en Lbd en MPa.

EUROCÓDIGO 2 TABLA PARA FIJACIÓN DE BARRA CORRUGADA RECTA

(1) Ausencia de bordes o distancia de bordes superiores o iguales a 7.Ø (2) Presencia de distancias de bordes y/o distancia entre ejes menores de 7.Ø (3) El número de fijaciones por cartucho se calcula teniendo en cuenta un

FIJACIÓN DE BARRA CORRUGADA A POSTERIORI

Método de diseño SPIT VARIO® para el fijado de barra corrugada a hormigón, con resina EPCON C8 XTREM

CARACTERÍSTICAS

EPCON C8 XTREM+

Resina EPOXY

Curado lento

Tiempo de caducidad: 3 años

‑ Utilizable en condiciones de humedad

Gran capacidad de adherencia en agujeros realizados con diamante

Buena resistencia a altas temperaturas

Inoloro

De fácil inyección

Sin retracción después de endurecerse

INSTALACIÓN

* LIMPIEZA PREMIUM:

2 soplados neumáticos

2 cepillados con escobilla montada en taladro

2 soplados neumáticos

CARACTERÍSTICAS MECÁNICAS DE LA BARRA CORRUGADA A HORMIGÓN

Diámetro nominal para barra corrugada Ø Ø8Ø10Ø12Ø14Ø16Ø20Ø25Ø32Ø40

Sección [cm2]

Resistencia mín. de rotura [kN]

0,5030,7851,131,542,013,144,918,04 12,57

Fe E40021,1332,9747,4664,6884,42131,88206,22337,68 527,94

Fe E50025,9040,4358,2079,31103,52161,71252,87414,06 647,36

Carga última media NRd [kN]Fe E50021,8534,1549,1766,9387,42136,59213,43349,56 546,36

Las características mecánicas de las barras corrugadas de alta adherencia se definen en las normas NFA 35016 y NFA 35-017.

REGLAS DE DIMENSIONAMIENTO DE FIJACIÓN DE BARRA CORRUGADA EN HORMIGÓN SEGÚN MÉTODO DE DISEÑO SPIT VARIO®

Con la resina EPCON C8 XTREM el dimensionado de adherencia puede ser utilizado para determinar longitudes de sellados en el caso de aplicación sin influencia de distancia a borde ni entre ejes.

Ensayos de tracción están generalmente realizados en obra para validar las longitudes mínimas de anclaje.

MÉTODO DE CÁLCULO

- La longitud de anclaje Lbd a tener cuenta, es la longitud más grande entre la longitud del anclaje de referencia y la longitud de anclaje mínima :

Lbd = max[Lb,rqd ; Lb,min] [mm] (1)

a) La longitud anclaje de referencia lb,rqd está calculada a partir de la ecuación siguiente : Lb,rqd = (ds/4)•(σsd/fbd) [mm] (1a) avec : σsd : Fuerza de cálculo en la barra [N/mm²] ds : Diámetro de la barra [mm] fbd : Fuerza última de adherencia según ecuación superior (2). b) Lb,min es longitud de anclaje mínima indicada en el ETE

- La fuerza última de adherencia fbd a tener en cuenta, es la fuerza mínima entre la fuerza de adherencia a cortante y la fuerza de adherencia a la extracción-deslizamiento : fbd = min(fbd,sp ; fbd,p) [N/mm2] (2)

a) La fuerza de adherencia a cortante fbd,sp está calculada a partir de la ecuación siguiente : fbd,sp = fbd,pi/α2 [N/mm2] (2a) con : fbd,pi : Adherencia de cálculo [N/mm²] indicado en ETE α2 Coeficiente que tiene en cuenta la influencia del recubrimiento mínimo y del entre eje entre las barras corrugadas

b) La fuerza de adherencia a la extracción-deslizamiento fbd,p está calculada a partir de la ecuación siguiente : fbd,p = τRk,unc / γMc [N/mm2] (2b) con : τRk,unc et γMc indicados en el ETE, según ETAG 001 Parte 5.

RESISTENCIA AL FUEGO DEL ACERO ARMADO UNIÓN EN FORJADO/PANTALLA

La presente tabla tiene por objeto proporcionar datos para calcular la resistencia al fuego del sistema de anclaje por inyección. Este estudio no contempla el dimensionado mecánico o temperatura ambiente ni según otras utilizaciones accidentales, y que pueden añadirse si se quiere.

La tabla siguiente muestra el rendimiento de la resina, SPIT EPCON C8 para el anclado de forjado, con la barra corrugada C20/25.

Los valores de la tabla en caracteres blancos indican que la verificación al fuego resulta satisfactoria para ηfi = 0,7 en hormigón C20/25 (el método se explica a continuación).

Dimensionado para la resistencia al fuego según el Eurocódigo 2: Resistencia al fuego usando la resistencia del dimensionado Rd,fi ≥ Ed,fi Rd,fi : Resistencia de dimensionado en caso de fuego Ed,fi : Efecto de las acciones de dimensionado en caso de fuego. Este valor puede deducirse del cálculo a temperatura normal: Ed,fi =

FRdu : Cálculo del límite de carga máxima a temperatura ambiente de una armadura fijada a la profundidad a Ls mm.

ηfi : Factor de reducción para la carga de cálculo en caso de fuego. Se recomienda tomar un valor ηfi o igual a 0,7

Diámetro barra corrugada (mm)

Diámetro perforación (mm) Ls (mm)

Resistencia de cálculo FRdu

RESISTENCIA AL FUEGO DEL ACERO ARMADO UNIÓN EN FORJADO/PANTALLA

Diámetro barra corrugada (mm)

Diámetro perforación (mm)

(mm)

Ejemplo :

de cálculo FRdu (kN) de una armadura Fe E500 según ETE en hormigón C20/25

máxima (kN) de la armadura E500 en caso de incendio

8,96,94,64,1

19,014,79,37,1

19,912,89,7

64,855,440,031,4

64,848,037,9

64,853,0

64,8

15,210,48,1

15,011,4

31,124,9

124,692,882,159,448,5

158,1

158,1 129,1109,5

136,6116,2

158,1137,4

158,1

404,7339,0284,1248,2

 Verificación al fuego : resistencia al fuego de 3 horas para una profundidad de fijación o igual a 648 mm

EPCON C8 XTREM

SPIT EPCON C8 con resistencia al fuego para sistemas de inyección de resina en uniones estructurales de hormigón armado, según INFORME DE EVALUACIÓN n° 26007642/b de CSTB

ARMADURA DE REFUERZO A BASE DE 3 CAPAS

La siguiente tabla muestra el rendimiento, con resina SPIT EPCON C8 (ancho 20, 30 y «40 cm o más») con la barra corrugada del muro, en hormigón C20/25, sometido al fuego con una exposición a 3 lados.

Dimensionado para la resistencia al fuego según el Eurocódigo 2: resistencia al fuego usando los valores de resistencia Rd,fi ≥ Ed,fi

Rd,fi : Cálculo de la capacidad de resistencia en caso de fuego

Ed,fi : Cálculo de los efectos de las acciones en caso de fuego. Este valor puede deducirse del cálculo a temperatura normal: Ed,fi =

ηfi x FRdu

FRdu : Cálculo del límite de carga máxima a temperatura ambiente de una armadura fijada a la profundidad a Ls mm.

ηfi : Factor de reducción para la carga de cálculo en caso de fuego. Se recomienda tomar un valor ηfi o igual a 0,7

ANCHO DE LA VIGA = 40 CM Y MÁS

Diámetro barra corrugada

Diámetro broca

Diámetro barra corrugada

Diámetro broca Distancia entre capas Carga máxima de la armadura en caso de incendio Rd,fi

Identificación de las capas

Profundidad de anclaje de la armadura (Ls en mm) para las capas 1, 2 y 3 según la carga máxima de la armadura en caso de fuego (armadura Fe E500) Duración del fuego (minutos)

n°3159192213244

FIJACIÓN DE BARRA CORRUGADA A POSTERIORI

Reglas de dimensionamiento para el fijado de barra corrugada a hormigón, según norma

CARACTERÍSTICAS

VIPER XTREM

Resina viniléster

Tiempo de curado rápido

Tiempo de caducidad:18 meses ‑ Utilizables en condiciones de humedad

Altos rendimientos al fuego

Cartucho compatible con útil de inyección

EUROCÓDIGO 2, con resina VIPER XTREM

CARACTERÍSTICAS MECÁNICAS DE LA BARRA CORRUGADA A

HORMIGÓN

Diámetro nominal para barra corrugada Ø Ø8Ø10Ø12Ø14Ø16Ø20Ø25Ø32

Sección [cm2] 0,5030,7851,131,542,013,144,918,04

Resistencia mín. de rotura [kN] Fe E40021,1332,9747,4664,6884,42131,88206,22337,68

Fe E50025,9040,4358,2079,31103,52161,71252,87414,06

Carga última media NRd [kN]Fe E50021,8534,1549,1766,9387,42136,59213,43349,56

Las características mecánicas de las barras corrugadas de alta adherencia se definen en las normas NFA 35-016 y NFA 35-017.

TIEMPO DE COLOCACIÓN Y DE CURADO

Versión estándarVersión tropicalVersión estándarVersión tropical

Rendimientos al fuego incluidos en el ETE (anexo 4)

REGLAS DE DIMENSIONAMIENTO DE FIJACIÓN DE BARRA CORRUGADA EN HORMIGÓN SEGÚN EUROCÓDIGO

2 Y ETE 17/0513

La longitud de anclaje básica Lb,rqd (mm) para las acciones FRd (N) en el estado límite último vienen determinada por la siguiente ecuación:

Lb,rqd =

La longitud de anclaje de diseño Lbd (mm) se determina:

Lbd = Lb,rqd α2 α5

FRd : Acción de diseño en ELU (N)

fbd : Adherencia de diseño N/mm2

Ø : Diámetro barra corrugada (mm)

η : depende de las condiciones de contorno - η1 =1 ("buenas condiciones"). Ver § 8.4.2 (EN 1992-1-1)

η2 : depende del diámetro de la barra - η2 = 1 para Ø barra ≤ 32 mm

con α2 : Influencia del recubrimiento mín. del hormigón

α2 = 1- 0,15 (Cd - Øbarra) / Øbarra ≥ 0,7

Cd = min(C ; C1 ; )

* LIMPIEZA PREMIUM:

2 soplados neumáticos

2 cepillados con escobilla montada en taladro

2 soplados neumáticos

LÍMITES DE LA FÓRMULA

Clase de hormigón f

C20/25202,3

C25/30252,7

C30/37303,0

C35/45353,4

C40/50403,7

C45/55454,0

C50/60504,3

* Para Ø25/28/32 en condiciones de perforación de diamante se refieren a ETE (C3 anexo)

con α5 : Influencia de la presión transversal de confinamiento

El factor α5 se tiene en cuenta debido al efecto de la presión transversal en el plano del "splitting" a lo largo de la longitud de diseño

α5 = 1- 0,04 . p ≥ 0,7 donde p es la presión transversal en el estado límite último en Lbd en MPa.

La longitud máx. de anclaje está limitada a 900 mm con útil de inyección neumático.

(1) Ausencia de bordes o distancia de bordes superiores o iguales a 7.Ø (2) Presencia de distancias de bordes y/o distancia entre ejes menores de 7.Ø (3) El número de fijaciones por cartucho se calcula teniendo en cuenta un aumento del 20% respecto al volumen real. 1,2 x (d02-Øbarra2) x Π x Lbd/4

FIJACIÓN DE BARRA CORRUGADA A POSTERIORI

Método de diseño SPIT VARIO® para el fijado de barra corrugada a hormigón, con resina VIPER XTREM

CARACTERÍSTICAS

VIPER XTREM

Resina viniléster

‑ Tiempo de curado rápido

Tiempo de caducidad:18 meses

Utilizables en condiciones de humedad

Altos rendimientos al fuego

‑ Cartucho compatible con útil de inyección

INSTALACIÓN

* LIMPIEZA PREMIUM:

2 soplados neumáticos

2 cepillados con escobilla montada en taladro

2 soplados neumáticos

CARACTERÍSTICAS MECÁNICAS DE LA BARRA CORRUGADA A HORMIGÓN

Diámetro nominal para barra corrugada Ø Ø8Ø10Ø12Ø14Ø16Ø20Ø25Ø32Ø40

Sección [cm2]

Resistencia mín. de rotura [kN]

0,5030,7851,131,542,013,144,918,04 12,57

Fe E40021,1332,9747,4664,6884,42131,88206,22337,68 527,94

Fe E50025,9040,4358,2079,31103,52161,71252,87414,06 647,36

Carga última media NRd [kN]Fe E50021,8534,1549,1766,9387,42136,59213,43349,56 546,36

Las características mecánicas de las barras corrugadas de alta adherencia se definen en las normas NFA 35016 y NFA 35-017.

REGLAS DE DIMENSIONAMIENTO DE FIJACIÓN DE

Con la resina VIPER XTREM el dimensionado de adherencia puede ser utilizado para determinar longitudes de sellados en el caso de aplicación sin influencia de distancia a borde ni entre ejes.

Ensayos de tracción están generalmente realizados en obra para validar las longitudes mínimas de anclaje.

MÉTODO DE CÁLCULO

- La longitud de anclaje Lbd a tener cuenta, es la longitud más grande entre la longitud del anclaje de referencia y la longitud de anclaje mínima :

Lbd = max[Lb,rqd ; Lb,min] [mm] (1)

a) La longitud anclaje de referencia lb,rqd está calculada a partir de la ecuación siguiente : Lb,rqd = (ds/4)•(σsd/fbd) [mm] (1a) avec : σsd : Fuerza de cálculo en la barra [N/mm²] ds : Diámetro de la barra [mm] fbd : Fuerza última de adherencia según ecuación superior (2).

b) Lb,min es longitud de anclaje mínima indicada en el ETE

- La fuerza última de adherencia fbd a tener en cuenta, es la fuerza mínima entre la fuerza de adherencia a cortante y la fuerza de adherencia a la extracción-deslizamiento : fbd = min(fbd,sp ; fbd,p) [N/mm2] (2)

a) La fuerza de adherencia a cortante fbd,sp está calculada a partir de la ecuación siguiente : fbd,sp = fbd,pi/α2 [N/mm2] (2a) con : fbd,pi : Adherencia de cálculo [N/mm²] indicado en ETE α2 Coeficiente que tiene en cuenta la influencia del recubrimiento mínimo y del entre eje entre las barras corrugadas

b) La fuerza de adherencia a la extracción-deslizamiento fbd,p está calculada a partir de la ecuación siguiente : fbd,p = τRk,unc / γMc [N/mm2] (2b) con : τRk,unc et γMc indicados en el ETE, según ETAG 001 Parte 5.

14 1866,96 98463395355313288266248 112419357322284261241224 126385328295261239222206 140351299269237218202190 168311265238210193190190 210251214192190190190190 252217190190190190190190 ≥280 195190190190190190190 16 2087,39 112529451406358329304283 128479408367324298275256 144440375337298273253235 160401341307271249230218 192355303272240221218218

VIPER XTREM

SPIT VIPER XTREM con resistencia al fuego para sistemas de inyección de resina en uniones estructurales de hormigón armado, según INFORME DE EVALUACIÓN n° 26074021 de CSTB

RESISTENCIA AL FUEGO DEL ACERO ARMADO UNIÓN EN FORJADO/PANTALLA

La presente tabla tiene por objeto proporcionar datos para calcular la resistencia al fuego del sistema de anclaje por inyección. Este estudio no contempla el dimensionado mecánico o temperatura ambiente ni según otras utilizaciones accidentales, y que pueden añadirse si se quiere.

La tabla siguiente muestra el rendimiento de la resina, SPIT VIPER XTREM para el anclado de forjado, con la barra corrugada C20/25.

Los valores de la tabla en caracteres blancos indican que la verificación al fuego resulta satisfactoria para ηfi = 0,7 en hormigón C20/25 (el método se explica a continuación).

Dimensionado para la resistencia al fuego según el Eurocódigo 2: Resistencia al fuego usando la resistencia del dimensionado Rd,fi ≥ Ed,fi

Rd,fi : Resistencia de dimensionado en caso de fuego Ed,fi : Efecto de las acciones de dimensionado en caso de fuego. Este valor puede deducirse del cálculo a temperatura normal: Ed,fi = ηfi x FRdu

FRdu : Cálculo del límite de carga máxima a temperatura ambiente de una armadura fijada a la profundidad a Ls mm.

ηfi : Factor de reducción para la carga de cálculo en caso de fuego. Se recomienda tomar un valor ηfi o igual a 0,7

Diámetro barra corrugada (mm)

Diámetro perforación (mm) Ls (mm) Resistencia de cálculo FRdu (kN) de una armadura Fe E500 según ETE en hormigón C20/25 Carga máxima (kN) de la armadura E500 en caso de incendio

de cálculo Rd,fi (kN) al fuego según el Eurocódigo 2 para una resistencia al fuego comprendida entre 30 y 240 minutos

RESISTENCIA AL FUEGO DEL ACERO ARMADO UNIÓN EN FORJADO/PANTALLA

Diámetro barra corrugada (mm)

Diámetro perforación (mm) Ls (mm)

Resistencia de cálculo FRdu (kN) de una armadura Fe E500 según ETE en hormigón C20/25

Carga máxima (kN) de la armadura E500 en caso de incendio

de cálculo Rd,fi (kN) al fuego según el Eurocódigo 2 para una resistencia al fuego comprendida entre 30 y 240 minutos

del fuego (minutos)

: Otro espesor de recubrimiento disponible mediante solicitud

Ejemplo :

 Aplicación: - Diseño de obras para Ø20 en un aparcamiento - Requisito: duración 4 horas de fuego - Carga límite: 78 kN

 Temperatura ambiente: Profundidad de fijación según EC2 para un valor de 78 kN en hormigón C25/30

 Verificación al fuego : resistencia al fuego de 4 horas para una profundidad de fijación o igual a 540 mm Rd,fi (240 min) = 87,8 kN > 54,6 kN [=0,7 x 78 kN]

FIJACIÓN DE BARRA CORRUGADA A POSTERIORI

Reglas de dimensionamiento para el fijado de barra corrugada a hormigón, según normas EUROCÓDIGO 2, con resina EPOBAR+

CARACTERÍSTICAS

EPOBAR+

Resina viniléster

Tiempo de curado rápido

Tiempo de caducidad:18 meses

Utilizables en condiciones de humedad

Altas prestaciones a altas temperaturas

Cartucho compatible con útil de inyección

* LIMPIEZA PREMIUM: 2 soplados neumáticos ‑ 2 cepillados con escobilla montada en taladro

2 soplados neumáticos

CARACTERÍSTICAS MECÁNICAS DE LA BARRA CORRUGADA A HORMIGÓN

Diámetro nominal para barra corrugada Ø Ø8Ø10Ø12Ø14Ø16Ø20Ø25Ø32

Sección [cm2] 0,5030,7851,131,542,013,144,918,04

Resistencia mín. de rotura [kN]

Fe E40021,1332,9747,4664,6884,42131,88206,22337,68

Fe E50025,9040,4358,2079,31103,52161,71252,87414,06

Carga última media NRd [kN]Fe E50021,8534,1549,1766,9387,42136,59213,43349,56

Las características mecánicas de las barras corrugadas de alta adherencia se definen en las normas NFA 35-016 y NFA 35-017.

TIEMPO DE CURADO

*Doblar los tiempos en condiciones de hormigón húmedo.

REGLAS DE DIMENSIONAMIENTO DE FIJACIÓN DE BARRA CORRUGADA EN HORMIGÓN SEGÚN EUROCÓDIGO 2

La longitud de anclaje básica Lb,rqd [mm] para las acciones FRd [N] en el estado límite último vienen determinada por la siguiente ecuación :

Lb,rqd =

La longitud de anclaje de diseño Lbd [mm] se determina : Lbd = Lb,rqd α2 . α5

FRd : Acción de diseño en ELU [N]

fbd : Adherencia de diseño [N/mm2]

Ø : Diámetro barra corrugada [mm]

η : depende de las condiciones de contorno- η1 =1 ("buenas" condiciones).

Ver § 8.4.2 (EN 1992-1-1)

η2 : depende del diámetro de la barra - η2 = 1 para Øbarra ≤ 32 mm

con α2 : Influencia del recubrimiento mín. del hormigón

α2 = 1- 0,15 (Cd - Øbarra) / Øbarra ≥ 0,7

Cd = min (C ; C1 ; )

con α5 : Influencia de la presión transversal de confinamiento El factor α5 se tiene en cuenta debido al efecto de la presión transversal en el plano del "splitting" a lo largo de la longitud de diseño

α5 = 1- 0,04 . p ≥ 0,7 donde p es la presión transversal en el estado límite último en Lbd en MPa

EUROCÓDIGO 2 TABLA PARA FIJACIÓN DE BARRA CORRUGADA RECTA

HORMIGÓN FISURADO Y NO FISURADO C40/50

(1) Ausencia de bordes o distancia de bordes superiores o iguales a 7.Ø (2) Presencia de distancias de bordes y/o distancia entre ejes menores de 7.Ø

(3) El número de fijaciones por cartucho se calcula teniendo en cuenta un aumento del 20 % respecto al volumen real : 1,2 x (d02-Ørebar2) x Π x Lbd/4

(4) Perforación con diamante

FIJACIÓN DE BARRA CORRUGADA A POSTERIORI

Método de diseño SPIT VARIO® para el fijado de barra corrugada a hormigón, con resina EPOBAR+

CARACTERÍSTICAS

EPOBAR+

Resina viniléster

Tiempo de curado rápido

Tiempo de caducidad:18 meses

‑ Utilizables en condiciones de humedad

Altas prestaciones a altas temperaturas

Cartucho compatible con útil de inyección

INSTALACIÓN

* LIMPIEZA PREMIUM:

2 soplados neumáticos

2 cepillados con escobilla montada en taladro

‑ 2 soplados neumáticos

CARACTERÍSTICAS MECÁNICAS DE LA BARRA CORRUGADA A HORMIGÓN

Diámetro nominal para barra corrugada Ø Ø8Ø10Ø12Ø14Ø16Ø20Ø25Ø32

Sección [cm2] 0,5030,7851,131,542,013,144,918,04

Resistencia mín. de rotura [kN]

Fe E40021,1332,9747,4664,6884,42131,88206,22337,68

Fe E50025,9040,4358,2079,31103,52161,71252,87414,06

Carga última media NRd [kN]Fe E50021,8534,1549,1766,9387,42136,59213,43349,56

Las características mecánicas de las barras corrugadas de alta adherencia se definen en las normas NFA 35-016 y NFA 35-017.

REGLAS

Con las resinas EPOBAR y EPOBAR+, el dimensionado de adherencia puede ser utilizado para determinar longitudes de sellados en el caso de aplicación sin influencia de distancia a borde ni entre ejes. Ensayos de tracción están generalmente realizados en obra para validar las longitudes mínimas de anclaje.

MÉTODO DE CÁLCULO

- La longitud de anclaje Lbd a tener cuenta, es la longitud más grande entre la longitud del anclaje de referencia y la longitud de anclaje mínima :

Lbd = max[Lb,rqd ; Lb,min] [mm] (1)

a) La longitud anclaje de referencia lb,rqd está calculada a partir de la ecuación siguiente : Lb,rqd = (ds/4)•(σsd/fbd) [mm] (1a) avec : σsd : Fuerza de cálculo en la barra [N/mm²] ds : Diámetro de la barra [mm] fbd : Fuerza última de adherencia según ecuación superior (2).

b) Lb,min es longitud de anclaje mínima indicada en el ETE

- La fuerza última de adherencia fbd a tener en cuenta, es la fuerza mínima entre la fuerza de adherencia a cortante y la fuerza de adherencia a la extracción-deslizamiento : fbd = min(fbd,sp ; fbd,p) [N/mm2] (2)

a) La fuerza de adherencia a cortante fbd,sp está calculada a partir de la ecuación siguiente : fbd,sp = fbd,pi/α2 [N/mm2] (2a) con : fbd,pi : Adherencia de cálculo [N/mm²] indicado en ETE α2 Coeficiente que tiene en cuenta la influencia del recubrimiento mínimo y del entre eje entre las barras corrugadas

b) La fuerza de adherencia a la extracción-deslizamiento fbd,p está calculada a partir de la ecuación siguiente : fbd,p = τRk,unc / γMc [N/mm2] (2b) con : τRk,unc et γMc indicados en el ETE, según ETAG 001 Parte 5.

14 1866,96 98463395355313288266248

FIJACIÓN DE BARRA CORRUGADA A POSTERIORI

Reglas de dimensionamiento para el fijado de barra corrugada a hormigón, según norma EUROCÓDIGO 2, con resina MULTI-MAX

CARACTERÍSTICAS CARACTERÍSTICAS MECÁNICAS DE LA BARRA CORRUGADA A HORMIGÓN

MULTI-MAX

Resina viniléster

Tiempo de curado rápido

Tiempo de caducidad: 18 meses Adecuada en ambientes húmedos Libre de estireno Libre de compuestos volátiles orgánicos (VOCs)

Cartucho compatible con útil de inyección

Diámetro nominal para barra corrugada Ø Ø8Ø10Ø12Ø14Ø16Ø20Ø25Ø32

Sección [cm2] 0,5030,7851,131,542,013,144,918,04

Resistencia mín. de rotura [kN] Fe E40021,1332,9747,4664,6884,42131,88206,22337,68 Fe E50025,9040,4358,2079,31103,52161,71252,87414,06

Carga última media[kN]Fe E50021,8534,1549,1766,9387,42136,59213,43349,56

Las características mecánicas de las barras corrugadas de alta adherencia se definen en las normas NFA 35-016 y NFA 35-017.

TIEMPO DE CURADO

REGLAS DE DIMENSIONAMIENTO DE FIJACIÓN DE BARRA CORRUGADA EN HORMIGÓN SEGÚN EUROCÓDIGO 2 Y ETE 22/0823

La longitud de anclaje básica Lb,rqd [mm] para las acciones FRd [N] en el estado límite último vienen determinada por la siguiente ecuación :

Lb,rqd =

La longitud de anclaje de diseño Lbd [mm] se determina : Lbd = Lb,rqd α2 . α5

FRd : Acción de diseño en ELU [N]

fbd : Adherencia de diseño [N/mm2]

Ø : Diámetro barra corrugada [mm]

η : depende de las condiciones de contorno- η1 =1 ("buenas" condiciones). Ver § 8.4.2 (EN 1992-1-1)

η2 : depende del diámetro de la barra - η2 = 1 para Øbarra ≤ 20 mm

Diseño de valor de cálculo de la resistencia en fbd según la EN 1992-1-1

Ø barraC12/15C16/20C20/25C25/30C30/37C35/45C40/50C45/55C50/60

Ø8 1,62,02,32,73,03,43,74,04,3

Ø10 1,62,02,32,73,03,43,74,04,3

Ø12 1,62,02,32,73,03,43,74,04,3

Ø14 1,62,02,32,73,03,43,74,04,3

Ø16 1,62,02,32,73,03,43,74,04,3

* LIMPIEZA PREMIUM:

2 soplados neumáticos

2 cepillados con escobilla montada en taladro

2 soplados neumáticos

Ø20 1,62,02,32,73,03,43,73,73,7

Ø25 1,62,02,32,73,03,03,03,03,0

Ø32 1,62,02,32,32,32,32,32,32,3

con α2 : Influencia del recubrimiento mín. del hormigón

α2 = 1- 0,15 (Cd - Øbarra) / Øbarra ≥ 0,7

Cd = min (C ; C1 ; ) a 2 C1 C a

con α5 : Influencia de la presión transversal de confinamiento El factor α5 se tiene en cuenta debido al efecto de la presión transversal en el plano del "splitting" a lo largo de la longitud de diseño.

α5 = 1- 0,04 . p ≥ 0,7 donde p es la presión transversal en el estado límite último en Lbd en MPa. p [MPa] α5 30,88 50,80 70,72

EUROCÓDIGO 2 TABLA PARA FIJACIÓN DE BARRA CORRUGADA RECTA

C25/30

barra corrugada Ø broca d0

(1) Ausencia de bordes o distancia de bordes superiores o iguales a 7.Ø (2) Presencia de distancias de bordes y/o distancia entre ejes menores de 7.Ø (3) El número de fijaciones por cartucho se calcula teniendo en cuenta un aumento del 20 % respecto al volumen real : 1,2 x (d02-Ørebar2) x Π x Lbd/4

PROLONG

Fijación larga universal para hormigón, mamposterías huecos y maciza, y hormigón celular

L3

DATOS TÉCNICOS

RANGO

Prof. de anclaje

CARACTERÍSTICAS

APLICACIONES

Abrazaderas de techos Equipamientos sanitarios Placas de fijación a pared Rastreles de madera

MATERIAL

Taco: poliamida 6 (halógena) Tornillo: Acero cincado 5,8 (5 μm)

Cabeza tipo:

F : cabeza de avellana TORX 40 (Ø10)

HS : cabeza hexagonal+ arandela grande para Ø12 y Ø16

Ø10 : Sw = 13 mm

Ø12 : Sw = 17 mm

Ø16 : Sw = 19 mm

ESPESOR MÍNIMO DEL HORMIGÓN, CARACTERÍSTICAS y ESPESOR MÍNIMO DISTANCIAS DE ESPACIO, BORDE

Profundidad de empotramiento

Espesor mínimo del material

Borde característico y distancia de separación para completo capacidad de anclaje

Distancias mínimas

MAMPOSTERÍA

RESISTENCIAS CARACTERÍSTICAS [kN]

Las resistencias características se muestran a título informativo y deben utilizarse mediante la aplicación de factores de seguridad.

TRACCIÓN

HORMIGÓN NO FISURADO - C20/25

CORTANTE

HORMIGÓN NO FISURADO - C20/25

DIMENSIONESØ10 Ø12

[mm]

Ladrillo macizo de arcilla (fb = 55 N/mm²) NRk [kN] 3,2 4,2

Bloque hueco de hormigón no revestido B40 (fb = 6,5 N/mm²) NRu,m [kN] 0,8 1,26 2,4

Ladrillo hueco de arcilla no revestido (fb = 4,5 N/mm²)

NRk [kN] 0,8 0,6 0,6

Hormigón celular (Mvn = 500 kg/m3)

[kN]

DIMENSIONESØ10

Ladrillo macizo de arcilla (fb = 55 N/mm²)

[kN]

Bloque hueco de hormigón no revestido B40 (fb = 6,5 N/mm²)

[kN]

Ladrillo hueco de arcilla no revestido (fb = 4,5 N/mm²)

[kN] 0,8

Hormigón celular (Mvn = 500 kg/m3)

VRk [kN]

CARGAS RECOMENDADAS DE UN ANCLAJE SIN INFLUENCIA DE SEPARACIÓN Y BORDE DE HORMIGÓN [kN]

Los valores recomendados se determinan a partir de los rendimientos dados en la ETE, y están garantizados para espaciamiento ≥ Scr y distancia al borde ≥ Ccr

TRACCIÓN

HORMIGÓN NO FISURADO - C20/25

DIMENSIONES Ø10

MAMPOSTERÍA

DIMENSIONESØ10 Ø12 Ø16

hef [mm] 70 70 90

Ladrillo macizo de arcilla (fb = 55 N/mm²)

NRec [kN] 1,15 1,48 2,08

Bloque hueco de hormigón no revestido B40 (fb = 6,5 N/mm²)

NRec [kN] 0,28 0,44 0,84

Ladrillo hueco de arcilla no revestido (fb = 4,5 N/mm²)

NRec [kN] 0,28 0,24 0,24

Hormigón celular (Mvn = 500 kg/m3)

NRec [kN] 0,25 0,38 0,52

CORTANTE

HORMIGÓN NO FISURADO - C20/25

DIMENSIONES Ø10 Ø12 Ø16

[mm] 70 70 90

[kN]

Ladrillo macizo de arcilla (fb = 55 N/mm²)

VRec [kN] 1,15 2,24 4,86

Bloque hueco de hormigón no revestido B40 (fb = 6,5 N/mm²)

VRec [kN] 0,28 0,70 0,84

Ladrillo hueco de arcilla no revestido (fb = 4,5 N/mm²)

VRec [kN] 0,28 0,70 1,02

Hormigón celular (Mvn = 500 kg/m3)

VRec [kN] - - -

Las resistencias de diseño para cargas estáticas se determinan a partir de las prestaciones indicadas en el ETE y están garantizadas para espaciamiento ≥ Scr y distancia al borde ≥ Ccr Para aplicaciones con distancias entre centros y bordes, recomendamos utilizar el software SPIT i-Expert para el dimensionado.

RESISTENCIA DE DISEÑO PARA CARGAS ESTÁTICAS [kN]

TRACCIÓN

HORMIGÓN NO FISURADO - C20/25

DIMENSIONES Ø10 Ø12 Ø16

[mm] 70 70 90 NRd

Ladrillo macizo de arcilla (fb = 55 N/mm²)

NRd [kN] 1,60 2,10 3,00

Bloque hueco de hormigón no revestido B40 (fb = 6,5 N/mm²)

NRd [kN] 0,40 0,63 1,20

Ladrillo hueco de arcilla no revestido (fb = 4,5 N/mm²)

NRd [kN] 0,40 0,30 0,30

Hormigón celular (Mvn = 500 kg/m3)

NRd [kN] 0,35 0,54 0,74

CORTANTE

HORMIGÓN NO FISURADO - C20/25

DIMENSIONES Ø10

MAMPOSTERÍA

http://i-expert.spit.com/

DIMENSIONESØ10 Ø12 Ø16

Ladrillo macizo de arcilla (fb = 55 N/mm²)

VRd [kN] 1,60 3,20 6,94

Bloque hueco de hormigón no revestido B40 (fb = 6,5 N/mm²)

VRd [kN] 0,40 0,97 1,37

Ladrillo hueco de arcilla no revestido (fb = 4,5 N/mm²)

VRd [kN] 0,40 1,00 1,45

Hormigón celular (Mvn = 500 kg/m3)

VRd [kN] - - -

B-LONG XTREM

Fijación larga universal para hormigón, mamposterías huecos y maciza, y hormigón celular

DATOS TÉCNICOS

RANGO

HormigónBloque macizo de hormigón

Prof. mín. de empotramiento

Espesor máx. pieza a fijar

Prof. mín. de empotramiento

Espesor máx. pieza a fijar

ladrillo macizo de arcilla / hormigón celular

Prof. mín. de empotramiento Espesor máx. pieza a fijar

Abrazaderas para techos

Equipamiento sanitario

Angulares de fachada ventilada APLICACIONES

La fijación de las placas de pared

Rastreles de madera

Aislamiento

MATERIAL

Taco: poliamida 6

Tornillo: Acero cincado: clase 6.8 (5 μm) acero inoxidable: A4-80

Cabeza tipo:

F : cabeza de avellana TORX 30 (Ø8) TORX 40 (Ø10)

HS : cabeza hexagonal +arandela embutida

* En hormigón celular aplicar un par de apriete del 50% del valor nominal. Productos especiales bajo pedido

Borde característico y distancia de separación para completo capacidad de anclaje

Distancias mínimas

B-LONG XTREM

RESISTENCIAS CARACTERÍSTICAS [kN]

Las resistencias características se muestran a título informativo y deben utilizarse mediante la aplicación de factores de seguridad.

TRACCIÓN - Temperatura : -40°C < T < +50°C(2)

HORMIGÓN NO FISURADO - C20/25

DIMENSIONES Ø8 Ø10Ø10Ø10

hnom [mm]

50 40 50 70

NRk [kN]3,003,505,50 -

MAMPOSTERÍA(1)

DIMENSIONESØ8 Ø10Ø10Ø10

hnom [mm]

50 40 50 70

Ladrillo macizo de arcilla Wienerberger MZ 28-1,8 (fb = 20 MPa)

NRk [kN]3,00 - 3,00 -

Ladrillo hueco de arcilla Wienerberger Porotherm BIOPLAN (fb = 12 MPa)

NRk [kN]2,00 - 2,00 -

Ladrillo hueco de arcilla DANESI/Poroton P800 (fb = 10,5 MPa)

NRk [kN]- - 1,20 -

Bloque hueco de hormigón B40 (fb = 4 MPa)

NRk [kN]1,25 - 1,20 -

Hormigón celular YTONG «Clima» Block (fb = 2,4 MPa)

NRk [kN]- - 0,600,60

Hormigón celular YTONG «Clima» Block (fb = 5 MPa)

NRk [kN]- - 1,502,00

CORTANTE

HORMIGÓN NO FISURADO - C20/25

DIMENSIONES Ø8 Ø10Ø10Ø10

hnom [mm] 50 40 50 70

VRk [kN]6,909,109,109,10

MAMPOSTERÍA(1)

DIMENSIONESØ8 Ø10Ø10Ø10

hnom [mm] 50 40 50 70

Ladrillo macizo de arcilla Wienerberger MZ 28-1,8 (fb = 20 MPa)

VRk [kN]3,00 - 3,00 -

Ladrillo hueco de arcilla Wienerberger Porotherm BIOPLAN (fb = 12 MPa)

VRk [kN]2,00 - 2,00 -

Ladrillo hueco de arcilla DANESI/Poroton P800 (fb = 10,5 MPa)

VRk [kN]- - 1,20 -

Bloque hueco de hormigón B40 (fb = 4 MPa)

VRk [kN]1,25 - 1,20 -

Hormigón celular YTONG «Clima» Block (fb = 2,4 MPa)

VRk [kN]- - 0,600,60

Hormigón celular YTONG «Clima» Block (fb = 5 MPa)

VRk [kN]- - 1,502,00

CARGAS RECOMENDADAS DE UN ANCLAJE SIN INFLUENCIA DE SEPARACIÓN Y BORDE DE HORMIGÓN [kN]

Los valores recomendados se determinan a partir de los rendimientos dados en la ETE, y están garantizados para espaciamiento ≥ Scr y distancia al borde

TRACCIÓN - Temperatura : -40°C < T < +50°C(2)

HORMIGÓN NO FISURADO - C20/25

DIMENSIONES Ø8 Ø10Ø10Ø10

hnom [mm]

50 40 50 70

NRec [kN]1,201,402,20 -

MAMPOSTERÍA(1)

DIMENSIONESØ8 Ø10Ø10Ø10

hnom [mm]

50 40 50 70

Ladrillo macizo de arcilla Wienerberger MZ 28-1,8 (fb = 20 MPa)

NRec [kN]0,90 - 0,90 -

Ladrillo hueco de arcilla Wienerberger Porotherm BIOPLAN (fb = 12 MPa)

NRec [kN]0,60 - 0,60 -

Ladrillo hueco de arcilla DANESI/Poroton P800 (fb = 10,5 MPa)

NRec [kN]- - 0,43 -

Bloque hueco de hormigón B40 (fb = 4 MPa)

NRec [kN]0,40 - 0,30 -

Hormigón celular YTONG «Clima» Block (fb = 2,4 MPa)

NRk [kN]- - 0,210,21

Hormigón celular YTONG «Clima» Block (fb = 5 MPa)

NRec [kN]- - 0,540,71

(1) Otros materiales de soporte especificados en ETE.

CORTANTE

HORMIGÓN NO FISURADO - C20/25

DIMENSIONES Ø8 Ø10Ø10Ø10

hnom [mm] 50 40 50 70

VRec [kN]3,304,304,304,30

MAMPOSTERÍA(1)

DIMENSIONESØ8 Ø10Ø10Ø10 hnom [mm] 50 40 50 70

Ladrillo macizo de arcilla Wienerberger MZ 28-1,8 (fb = 20 MPa)

VRec [kN]0,80 - 0,90Ladrillo hueco de arcilla Wienerberger Porotherm BIOPLAN (fb = 12 MPa)

VRec [kN]0,60 - 0,60Ladrillo hueco de arcilla DANESI/Poroton P800 (fb = 10,5 MPa)

VRec [kN]- - 0,43Bloque hueco de hormigón B40 (fb = 4 MPa)

VRec [kN]0,40 - 0,30Hormigón celular YTONG «Clima» Block (fb = 2,4 MPa)

VRec [kN]- - 0,210,21 Hormigón celular YTONG «Clima» Block (fb = 5 MPa)

VRec [kN]- - 0,540,71 VERSIONES ACERO GALVANIZADO Y INOXIDABLE

(2) Para uso a temperaturas entre -40°C <T <+80°C : llos valores anteriores deben reducirse, consultar las prestaciones indicadas en ETE.

B-LONG XTREM

VERSIONES ACERO GALVANIZADO Y INOXIDABLE A4

http://i-expert.spit.com/

Las resistencias de diseño para cargas estáticas y sísmicas se determinan a partir de las prestaciones indicadas en el ETE y están garantizadas para espaciamiento ≥ Scr y distancia al borde ≥ Ccr Para aplicaciones con distancias entre centros y bordes, recomendamos utilizar el software SPIT i-Expert para el dimensionado según EN 1992-4.

RESISTENCIA DE DISEÑO PARA CARGAS ESTÁTICAS EN HORMIGÓN NO FISURADO [kN]

TRACCIÓN - Temperatura : -40°C < T < +50°C(2)

HORMIGÓN NO FISURADO - C20/25

DIMENSIONES Ø8 Ø10Ø10Ø10

hnom [mm] 50 40 50 70

NRd [kN]1,701,903,10 -

Distancias Scr y Ccr deben cumplir

NRd = NRk / γM ; γM = 2,0

CORTANTE

HORMIGÓN NO FISURADO - C20/25

DIMENSIONES Ø8 Ø10Ø10Ø10

hnom [mm] 50 40 50 70

VRd [kN]4,606,006,006,00

VRd = VRk / γM ; γM = 2,0

RESISTENCIA DE DISEÑO PARA CARGAS ESTÁTICAS EN MAMPOSTERÍA [kN]

TRACCIÓN - Temperatura : -40°C < T < +50°C(2)

MAMPOSTERÍA(1)

DIMENSIONESØ8 Ø10Ø10Ø10

hnom [mm] 50 40 50 70

Ladrillo macizo de arcilla Wienerberger MZ 28-1,8 (fb = 20 MPa)

NRd [kN]1,20 - 1,20 -

Ladrillo hueco de arcilla Wienerberger Porotherm BIOPLAN (fb = 12 MPa)

NRd [kN]0,80 - 0,80 -

Ladrillo hueco de arcilla DANESI/Poroton P800 (fb = 10,5 MPa)

NRd [kN]- - 0,60 -

Bloque hueco de hormigón B40 (fb = 4 MPa)

NRd [kN]0,60 - 0,50 -

Hormigón celular YTONG «Clima» Block (fb = 2,4 MPa)

NRd [kN]- - 0,300,30

Hormigón celular YTONG «Clima» Block (fb = 5 MPa)

NRd [kN]- - 0,751,00

Distancias

Scr y Ccr deben cumplir

NRd = NRk / γM ; γM = 2,0

CORTANTE MAMPOSTERÍA(1)

DIMENSIONESØ8 Ø10Ø10Ø10

hnom [mm] 50 40 50 70

Ladrillo macizo de arcilla Wienerberger MZ 28-1,8 (fb = 20 MPa)

VRd [kN]1,10 - 1,20Ladrillo hueco de arcilla Wienerberger Porotherm BIOPLAN (fb = 12 MPa)

VRd [kN]0,80 - 0,80Ladrillo hueco de arcilla DANESI/Poroton P800 (fb = 10,5 MPa)

VRd [kN]- - 0,60Bloque hueco de hormigón B40 (fb = 4 MPa)

VRd [kN]0,60 - 0,50 -

Hormigón celular YTONG «Clima» Block (fb = 2,4 MPa)

VRd [kN]- - 0,300,30

Hormigón celular YTONG «Clima» Block (fb = 5 MPa)

VRd [kN]- - 0,751,00

VRd = VRk / γM ; γM = 2,0

RESISTENCIA DE DISEÑO PARA CARGAS SÍSMICAS EN MAMPOSTERÍA [kN]

Resistencias características esistencias características en condiciones sísmicas para fijación de paneles de fachada mediante escuadras según ETE 20/0542

TRACCIÓN - Temperature : -40°C < T < +50°C(2)

MAMPOSTERÍA

DIMENSIONES

Ø10

hnom [mm] 50

Ladrillo hueco de arcilla Wienerberger Porotherm BIOPLAN (fb = 12 MPa)

NRd,seis [kN] 0,83

Ladrillo hueco de arcilla DANESI/Poroton P800 (fb = 10,5 MPa)

NRd,seis [kN] 0,33

NRd,seis = NRk,seis / γM ; γM = 2,0

(1) Otros materiales de soporte especificados en ETE.

(2) Para uso a temperaturas entre -40°C <T <+80°C : llos valores anteriores deben reducirse, consultar las prestaciones indicadas en ETE.

CORTANTE

MAMPOSTERÍA

DIMENSIONES

hnom [mm]

Ø10

50

Ladrillo hueco de arcilla Wienerberger Porotherm BIOPLAN (fb = 12 MPa)

VRd,seis [kN] 0,48

Ladrillo hueco de arcilla DANESI/Poroton P800 (fb = 10,5 MPa)

VRd,seis [kN] 0,38

VRd,seis = VRk,seis / γM ; γM = 2,0

APLICACIONES

Perfiles para aislamientos

Perfiles para fachada

Sistemas de aislamientos

Perfiles para placa de yeso

Rastreles con madera

Tapajuntas

Accesorios eléctricos

Abrazaderas

MATERIAL

Taco: poliamida 6

Clavo de expansión:

Acero cincado: FR 15 (5 μm)

Acero inoxidable: A2

Cabeza de tornillo de tipo: PZ2/ PZ3

INSTALACIÓN

DATOS TÉCNICOS

(1) En mampostería, el espesor de la pieza fijada puede variar hasta ± 5 mm para Ø5 y Ø6 mm, y

de asegurar un buen contacto entre la abrazadera y la pieza fijada..

ESPESOR MÍNIMO DEL HORMIGÓN, CARACTERÍSTICAS y ESPESOR MÍNIMO DISTANCIAS DE ESPACIO, BORDE

tipo de material

AVISO : para las dimensiones 8X160/125P, 8X180/145P y 8X200/165P, Colocar únicamente por atornillado

Borde característico y distancia de separación para completo capacidad de anclaje

para Ø8 mm, con el

RESISTENCIAS CARACTERÍSTICAS [kN]

Las resistencias características se muestran a título informativo y deben utilizarse mediante la aplicación de factores de seguridad.

TRACCIÓN

HORMIGÓN NO FISURADO - C20/25 DIMENSIONESØ5

hnom [mm]

NRk [kN] 0,60 0,90 1,20 MAMPOSTERÍA

hnom [mm] 20 25

Bloque macizo de hormigón B120 (fb = 13,5 N/mm²)

NRk [kN] 0,30 0,40 0,50

Ladrillo macizo de arcilla (fb = 55 N/mm²)

NRk [kN] 0,20 0,80 1,20

Bloque hueco de hormigón no revestido B40 (fb = 6,5 N/mm²)

NRk [kN] 0,20 0,30 0,60

Bloque hueco de hormigón revestido B40 (fb = 6,5 N/mm²)

NRk [kN] 0,95 1,70 2,25

Ladrillo hueco de arcilla no revestido Eco-30 (fb = 4,5 N/mm²)

NRk [kN] 0,30 0,40 0,50

Ladrillo hueco de arcilla revestido Eco-30 (fb = 4,5 N/mm²)

NRk [kN] 0,95 1,30 1,70

Ladrillo macizo de arcilla tradicional no revestido (fb = 14,5 N/mm²)

NRk [kN] 0,55 0,75 0,95

Ladrillo macizo de arcilla tradicional revestido (fb = 14,5 N/mm²)

NRk [kN] 0,95 1,30 1,70

Hormigón celular (Mvn = 500 kg/m3)

NRk [kN] 0,15 0,20 0,30

Placa de yeso BA13

NRk [kN] 0,15 0,15 0,18

Placa de yeso BA10 + poliestireno

NRk [kN] 0,18 0,18 0,20

CORTANTE

HORMIGÓN NO FISURADO - C20/25

DIMENSIONES 5X25/5 5X35/15 6X30/5 a 6X50/25 6X65/408X40/10 a 8X90/60 8X110/80 a 8X200/165

hnom [mm] 20 2525 3030

VRk [kN] 1,902,802,254,303,55

MAMPOSTERÍA

DIMENSIONES 5X25/5 5X35/15 6X30/5 a 6X50/25 6X65/408X40/10 a 8X90/60 8X110/80 a 8X200/165

hnom [mm] 20 2525 3030

Bloque macizo de hormigón B120 (fb = 13,5 N/mm²)

VRk [kN] 1,902,802,254,303,55

Ladrillo macizo de arcilla (fb = 55 N/mm²)

VRk [kN] 1,902,802,254,303,55

Bloque hueco de hormigón no revestido B40 (fb = 6,5 N/mm²)

VRk [kN] 1,902,252,252,802,80

Bloque hueco de hormigón revestido B40 (fb = 6,5 N/mm²)

VRk [kN] 1,902,252,252,802,80

Ladrillo hueco de arcilla no revestido Eco-30 (fb = 4,5 N/mm²)

VRk [kN] 0,550,750,750,900,90

Ladrillo hueco de arcilla revestido Eco-30 (fb = 4,5 N/mm²)

VRk [kN] 0,901,101,301,701,70

Ladrillo macizo de arcilla tradicional no revestido (fb = 14,5 N/mm²)

VRk [kN] 1,902,252,252,802,80

Ladrillo macizo de arcilla tradicional revestido (fb = 14,5 N/mm²)

VRk [kN] 1,902,802,254,303,55

Hormigón celular (Mvn = 500 kg/m3)

VRk [kN] 0,150,200,200,300,30

Placa de yeso BA13

VRk [kN] 0,150,150,150,180,18

Placa de yeso BA10 + poliestireno

VRk [kN] 0,180,180,180,200,20

CARGAS RECOMENDADAS DE UN ANCLAJE SIN INFLUENCIA DE SEPARACIÓN Y BORDE DE HORMIGÓN [kN]

Los valores recomendados se determinan a partir de los rendimientos dados en la ETE, y están garantizados para espaciamiento ≥ Scr y distancia al borde ≥ Ccr

TRACCIÓN

HORMIGÓN NO FISURADO - C20/25

DIMENSIONESØ5

hnom [mm] 20 25 30

NRec [kN] 0,21 0,32 0,42

MAMPOSTERÍA

DIMENSIONESØ5 Ø6 Ø8

hnom [mm] 20 25 30

Bloque macizo de hormigón B120 (fb = 13,5 N/mm²)

NRec [kN] 0,11 0,14 0,18

Ladrillo macizo de arcilla (fb = 55 N/mm²)

NRec [kN] 0,07 0,28 0,43

Bloque hueco de hormigón no revestido B40 (fb = 6,5 N/mm²)

NRec [kN] 0,07 0,11 0,21

Bloque hueco de hormigón revestido B40 (fb = 6,5 N/mm²)

NRec [kN] 0,25 0,45 0,60

Ladrillo hueco de arcilla no revestido Eco-30 (fb = 4,5 N/mm²)

NRec [kN] 0,10 0,14 0,17

Ladrillo hueco de arcilla revestido Eco-30 (fb = 4,5 N/mm²)

NRec [kN] 0,25 0,35 0,45

Ladrillo macizo de arcilla tradicional no revestido (fb = 14,5 N/mm²)

NRec [kN] 0,15 0,2 0,25

Ladrillo macizo de arcilla tradicional revestido (fb = 14,5 N/mm²)

NRec [kN] 0,25 0,35 0,45

Hormigón celular (Mvn = 500 kg/m3)

NRec [kN] 0,04 0,06 0,08

Placa de yeso BA13

NRec [kN] 0,04 0,04 0,05

Placa de yeso BA10 + poliestireno

NRec [kN] 0,05 0,05 0,06

NRec = NRd / γF ; γF = 1,4

CORTANTE

HORMIGÓN NO FISURADO - C20/25

DIMENSIONES 5X25/5 5X35/15 6X30/5 a 6X50/25 6X65/408X40/10 a 8X90/60 8X110/80 a 8X200/165

hnom [mm] 20 2525 3030

VRec [kN]0,500,750,601,150,95

MAMPOSTERÍA

DIMENSIONES 5X25/5 5X35/15 6X30/5 a 6X50/25 6X65/408X40/10 a 8X90/60 8X110/80 a 8X200/165

hnom [mm] 20 2525 3030

Bloque macizo de hormigón B120 (fb = 13,5 N/mm²)

VRec [kN]0,500,750,601,150,95

Ladrillo macizo de arcilla (fb = 55 N/mm²)

VRec [kN]0,500,750,600,750,95

Bloque hueco de hormigón no revestido B40 (fb = 6,5 N/mm²)

VRec [kN]0,500,600,600,450,75

Bloque hueco de hormigón revestido B40 (fb = 6,5 N/mm²)

VRec [kN]0,500,600,600,950,75

Ladrillo hueco de arcilla no revestido Eco-30 (fb = 4,5 N/mm²)

VRec [kN]0,150,200,200,250,25

Ladrillo hueco de arcilla revestido Eco-30 (fb = 4,5 N/mm²)

VRec [kN]0,250,300,350,450,45

Ladrillo macizo de arcilla tradicional no revestido (fb = 14,5 N/mm²)

VRec [kN]0,500,600,600,230,75

Ladrillo macizo de arcilla tradicional revestido (fb = 14,5 N/mm²)

VRec [kN]0,500,750,600,230,95

Hormigón celular (Mvn = 500 kg/m3)

VRec [kN]0,040,060,060,150,08

Placa de yeso BA13

VRec [kN]0,040,040,040,090,05

Placa de yeso BA10 + poliestireno

VRec [kN]0,050,050,050,190,06

VRec = VRd / γF ; γF = 1,4

http://i-expert.spit.com/

Las resistencias de diseño para cargas estáticas están garantizadas para espaciamiento ≥ Scr y distancia al borde ≥ Ccr Para aplicaciones con distancias entre centros y bordes, recomendamos utilizar el software SPIT i-Expert.

RESISTENCIA DE DISEÑO PARA CARGAS ESTÁTICAS EN HORMIGÓN NO FISURADO [kN]

TRACCIÓN

HORMIGÓN NO FISURADO - C20/25

DIMENSIONESØ5 Ø6 Ø8

[mm]

[kN]

Distancias Scr y Ccr deben cumplir NRd = NRk

CORTANTE

HORMIGÓN NO FISURADO - C20/25

hnom [mm] 20 2525 3030

VRd [kN]0,701,050,841,611,33

VRd = VRk / γM

RESISTENCIA DE DISEÑO PARA CARGAS ESTÁTICAS EN MAMPOSTERÍA [kN]

TRACCIÓN

MAMPOSTERÍA

hnom [mm] 20 25 30

Bloque macizo de hormigón B120 (fb = 13,5 N/mm²)

NRd [kN] 0,15 0,20 0,25

Ladrillo macizo de arcilla (fb = 55 N/mm²)

NRd [kN] 0,10 0,40 0,60

Bloque hueco de hormigón no revestido B40 (fb = 6,5 N/mm²)

NRd [kN] 0,10 0,15 0,30

Bloque hueco de hormigón revestido B40 (fb = 6,5 N/mm²)*

NRd [kN] 0,35 0,63 0,84

Ladrillo hueco de arcilla no revestido Eco-30 (fb = 4,5 N/mm²)

NRd [kN] 0,15 0,20 0,25

Ladrillo hueco de arcilla revestido Eco-30 (fb = 4,5 N/mm²)*

NRd [kN] 0,35 0,49 0,63

Ladrillo macizo de arcilla tradicional no revestido (fb = 14,5 N/mm²)*

NRd [kN] 0,21 0,28 0,35

Ladrillo macizo de arcilla tradicional revestido (fb = 14,5 N/mm²)*

NRd [kN] 0,35 0,49 0,63

Hormigón celular (Mvn = 500 kg/m3)*

NRd [kN] 0,06 0,08 0,12

Placa de yeso BA13*

NRd [kN] 0,06 0,06 0,07

Placa de yeso BA10 + poliestireno*

NRd [kN] 0,07 0,07 0,08

Distancias Scr y Ccr deben cumplir

NRd = NRk / γM

γM = 2,0

* Material base exento de ETE

CORTANTE MAMPOSTERÍA

hnom [mm] 20 2525 3030

Bloque macizo de hormigón B120 (fb = 13,5 N/mm²)

VRd [kN]0,701,050,841,611,33

Ladrillo macizo de arcilla (fb = 55 N/mm²)

VRd [kN]0,701,050,841,051,33

Bloque hueco de hormigón no revestido B40 (fb = 6,5 N/mm²)

VRd [kN]0,700,840,840,631,05

Bloque hueco de hormigón revestido B40 (fb = 6,5 N/mm²)*

VRd [kN]0,700,840,841,331,05

Ladrillo hueco de arcilla no revestido Eco-30 (fb = 4,5 N/mm²)

VRd [kN]0,210,280,280,350,35

Ladrillo hueco de arcilla revestido Eco-30 (fb = 4,5 N/mm²)*

VRd [kN]0,350,420,490,630,63

Ladrillo macizo de arcilla tradicional no revestido (fb = 14,5 N/mm²)*

VRd [kN]0,700,840,840,321,05

Ladrillo macizo de arcilla tradicional revestido (fb = 14,5 N/mm²)*

VRd [kN]0,701,050,840,321,33

Hormigón celular (Mvn = 500 kg/m3)*

VRd [kN]0,060,080,080,210,12

Placa de yeso BA13*

VRd [kN]0,060,060,060,130,07

Placa de yeso BA10 + poliestireno*

VRd [kN]0,070,070,070,270,08

VRd = VRk / γM

Tornillo especial hormigón celular

DATOS TÉCNICOS

RANGO

MATERIAL

Vástago: Acero cincado

Cabezas tipo:

HFL: cabeza hexagonal + arandela larga

Prof. de anclaje mín. Espesor mín-máx mat. base

Espesor máx. pieza a fijar Ø broca

Prof. de perforación

Long. total anclaje Ø exterior tornillo Par apriete máx. Código

(mm)(mm)(mm)(mm)(mm)(mm)(mm)(mm) Caja hnom hmin t fix* d0 hO Ldnom Tinst

10X110/10 HFL100120104*100110106697601

10X160/60 HFL100120604*100160106697602

10X110/10 CSK100120104*100110106697603

10X160/60 CSK100120604*100160106697604

* Instalación posible sin pre-perforación

RESISTENCIAS CARACTERÍSTICAS [kN]

Las resistencias características se muestran a título informativo y deben utilizarse mediante la aplicación de factores de seguridad.

CSK: cabeza avellanada

APLICACIONES

Soportes de cableado Rastreles, soleras

Escuadras de madera Raíles

Aislamientos

CARGAS RECOMENDADAS DE UN ANCLAJE SIN INFLUENCIA DE SEPARACIÓN Y BORDE DE HORMIGÓN [kN] Sw = 10 mm

INSTALACIÓN

DISTANCIAS A CONSIDERAR

El anclaje debe ser instalado a una distancia mínima de 100 mm entre anclajes o a borde.

CARACTERÍSTICAS

APLICACIONES

Fijaciones para techos Fijación solo para aplicaciones múltiples y no estructurales

INSTALACIÓN

Anclaje metálico de golpeo para aplicaciones múltiples y no estructurales

DATOS TÉCNICOS

RANGO Prof. de anclaje mín. Espesor máx. pieza a fijar

ESPESOR MÍNIMO DEL HORMIGÓN, CARACTERÍSTICAS y ESPESOR MÍNIMO DISTANCIAS DE ESPACIO, BORDE

del

Borde característico y distancia de separación para completo capacidad de anclaje

RESISTENCIAS CARACTERÍSTICAS [kN]

Las resistencias características se muestran a título informativo y deben utilizarse mediante la aplicación de factores de seguridad.

TRACCIÓN

HORMIGÓN NO FISURADO - C20/25 a C50/60

CARGAS RECOMENDADAS DE UN ANCLAJE SIN INFLUENCIA DE SEPARACIÓN Y BORDE DE HORMIGÓN [kN]

Los valores recomendados se determinan a partir de los rendimientos dados en la ETE, y están garantizados para espaciamiento ≥ Scr y distancia al borde ≥ Ccr

TRACCIÓN

HORMIGÓN NO FISURADO - C20/25 A C50/60

RESISTENCIA DE DISEÑO A LA EXPOSICIÓN

Anclaje de cuelgue en hormigón

DATOS TÉCNICOS

RANGO Prof. de anclaje mín Espesor mín. mat. base

PROPIEDADES MECÁNICAS DE LOS ANCLAJES

Falsos techos Lámpara APLICACIONES

Hormigón revestido (máx 5 mm): la carga recomendada debe reducirse un

Hormigón revestido (máx 5 mm): la carga recomendada debe

Anclaje bimaterial de alta resistencia para material hueco y macizo

DATOS TÉCNICOS

RANGO Prof. de anclaje mín Espesor mín. mat. base Prof. de perforación Ø broca Long. total anclaje Código (mm) (mm) (mm) (mm) (mm) hef hmin h0 d0 L 8X40 21 40 25 8

PROPIEDADES MECÁNICAS DE LOS ANCLAJES

Ø broca 8 mm, profundidad 25 mm. Colocar el anclaje en el orificio y golpear con un martillo para que el anclaje penetre justo hasta llegar a la parte ancha. INSTALACIÓN

DATOS TÉCNICOS

RANGO

APLICACIONES

Falsos techos

Lámparas

Varillas roscadas

INSTALACIÓN

En hormigón y mampostería: hacer un agujero de diámetro Ø8, colocar el anclaje NYL en el orificio, y colocar el RM6 con ayuda del útil de colocación, En madera: atornillar directamente con el útil de colocación.

PROPIEDADES MECÁNICAS DE LOS ANCLAJES

Parte roscada

[N/mm2]Mín. resistencia a la tracción.

CARGAS RECOMENDADAS DE UN ANCLAJE SIN INFLUENCIA DE SEPARACIÓN Y BORDE DE HORMIGÓN [kN]

TRACCIÓN

*Utilizando SPIT NYL 8 para RM6 en hormigón y ladrillo.

CARGAS RECOMENDADAS [kN]

APLICACIONES

Sistemas suspendidos

Varillas roscadas

STELLIX

DATOS TÉCNICOS

RANGO Ø rosca tornillo Espesor mín-máx mat. base Espesor máx.

APLICACIONES

Abrazaderas ligeras

Radiadores

luminación interior

Accesorios para el baño

Accesorios de cocina

Unidades de aire acondicionado en el interior

Accesorios eléctricos

CARGAS RECOMENDADAS [kN]

TRACCIÓN

DIMENSIONES Anclaje

Placa de yeso BA10/BA13

[kN]

Placa de yeso de alta densidad HABITO BA13

[kN]

Placa de yeso BA25

[kN]

Bloque de hormigón hueco B40

[kN]

Ladrillo hueco de arcilla Wienerberger Porotherm

[kN]

Hormigón celular NRec [kN]

Nrec = NRk /3

CORTANTE

DIMENSIONES Anclaje Ø4Ø5Ø6

Placa de yeso BA10/BA13 VRec [kN] 0,300,450,45

Placa de yeso de alta densidad HABITO BA13

[kN] 0,350,500,50

Placa de yeso BA25

VRec [kN] 0,350,500,50

Bloque de hormigón hueco B40

VRec [kN] 0,300,400,40

Ladrillo hueco de arcilla Wienerberger Porotherm

VRec [kN] 0,300,750,75

Hormigón celular

VRec [kN] 0,300,400,40

Vrec = VRk /2,5

Anclaje autoperforante para placa de yeso y hormigón celular

DATOS TÉCNICOS

RANGO Ø rosca tornillo Ø cabeza tornillo Espesor máx. pieza a fijar Ø broca Long. total del tornillo Long. total anclaje Código (mm)(mm)(mm)(mm)(mm)(mm) Caja Cubo 500u. dDtfix dC L1 L

DRIVA TF5 4,58,25132531059370

DRIVA TP12 4,59,212133531059360060141

DRIVA TF27 4,58,827135031059380

DRIVA (SIN TORNILLO) 4,5--13-31060083

DRIVA DRILL TP12 38,6129,52530061630 MINI DRIVA ---7,5-26059430

Nota : Es necesario un pretaladro con una broca de HSS: DRIVA: en las placas de yeso laminado o bloques de escayola: Ø 10 mm / así como en el hormigón celular Ø 6 mm

DRIVA DRILL: en las placas de yeso laminado o bloques de escayola: Ø 5 mm / así como en el hormigón celular : Ø 5 mm

APLICACIONES

Accesorios sanitarios, calentadores de pared

Fijación de placas de yeso y hormigón celular

Rieles de cortina

DRIVA DRILL: Pequeños accesorios eléctricos

MINI DRIVA: para fijación canalizaciones en placas de yeso

MATERIAL

Taco: zamak 3 NFA 55.010 Tornillo: Tornillo especial suministrado con cabeza tipo PZ2

CARGAS RECOMENDADAS [kN]

Anclaje

Hormigón celular

de yeso BA13

CORTANTE

DIMENSIONES Anclaje

celular

[kN]

de yeso BA13

Anclaje autoperforante para placas de yeso y hormigón celular

DATOS TÉCNICOS

RANGO Ø rosca tornillo Ø cabeza tornillo Espesor máx. pieza a fijar Ø

DRIVA TP10 4,59,010134538565806

Nota : se requiere la perforación previa con HSS broca en hormigón celular: Ø8 mm

CARGAS RECOMENDADAS [kN]

APLICACIONES

‑ Accesorios, sanitarios, calentadores de pared, cajas de luz, conductos

MATERIAL

Taco: poliamida reforzada Tornillo: tornillo especial de cabeza plana

Anclaje de nylon para material hueco y macizo

DATOS TÉCNICOS

RANGO Ø rosca tornillo Prof. de perforación Ø broca Long. total anclaje

Código

Version sin tornillo Versión con tornillo (mm)(mm)(mm)(mm) Caja Cubo Caja Cubo h0 d0 L 5X253 - 435525565642-5656466X304 - 540630565643565181565647565183

8X404,5 - 65084056564456518256564810X506 - 8651050565645-56564912X608 - 10751260565617--14X7010 - 12851470565618---

CARGAS RECOMENDADAS [kN] CON TORNILLO PARA MADERA

APLICACIONES

Fijación ligera en cualquier tipo de soporte

Pequeños accesorios eléctricos, pequeño alumbrado, cajas de fusibles, etc...

MATERIAL

Cuerpo: poliamida 6. Adecuado para temperaturas de -20° + 40°C

Tipo de tornillo: Cabeza tipo PZ2

COLORTECH

TRACCIÓN

DIMENSIONES Anclaje

(≥C20/25)

Bloque hueco de hormigón B40

[kN] 0,230,300,430,46

Ladrillo macizo de arcilla BP 400

[kN] 0,200,260,350,60

Ladrillo hueco de arcilla Eco 40

[kN] 0,170,190,230,25

* Valores orientativos: las cargas pueden ser inferiores al 50 % en función del tipo de tornillo utilizado

Anclaje bimaterial de alta resistencia para material hueco y macizo

DATOS TÉCNICOS

RANGO Ø rosca tornillo Prof. de perforación Ø broca Long. total anclaje

Código Version sin tornillo Versión con tornillo (mm)(mm)(mm)(mm) Cubo Caja Cubo h0 d0 L

5X303 - 440530 - 565190565187

6X353,5 - 4,550635565184 565191565188

8X504,5 - 665850565185565192565189

CARGAS RECOMENDADAS [kN]

TRACCIÓN

DIMENSIONES

APLICACIONES

Aplicación ligera, iluminación, muebles, estantes ligeros...

MATERIAL

Cuerpo: Poliamida reforzada y poliamida elastomérica.Adecuado para temperaturas de -20° +70°C Tipo de tornillo: galvanizado Ø5, Ø6 cabeza plana. Ø8 cabeza hexagonal

hueco de hormigón B40

de yeso BA13

[kN]

= NRd / γF ; γF = 1,4

Versión con collareta

Versión sin collareta

Anclaje ligero universal de nylon con y sin collareta

DATOS TÉCNICOS

RANGO Ø rosca tornillo Prof. de perforación Ø broca Long. total anclaje

Código Version con collareta Versión sin collareta (mm)(mm)(mm)(mm) Caja Cubo Caja h0 d0 L

5X252,5 - 4305250570700601356X303,5 - 535630057080060136 y 0601388X405 - 750840057090060137 y 060139057020 10X506 - 8601050- - 057030 12X608 - 10701260- - 057150 14X7010 - 12801470- - 057050

CARGAS RECOMENDADAS [kN]

DIMENSIONES Anclaje

Hormigón (≥C20/25)

[kN]

Canaletas

Cajas eléctricas

Accesorios eléctricos

Accesorios sanitarios

Rastreles de madera APLICACIONES

MATERIAL

Cuerpo: poliamida 6

Ladrillo macizo de arcilla BP 400

Ladrillo hueco de arcilla C 40

* Valores orientativos

CORTANTE

DIMENSIONES Anclaje

Hormigón (≥C20/25)

[kN]

Hormigón celular NFP 14-306

[kN] 0,160,230,420,710,961,10 * Valores orientativos

(1) ttol= espesor del pegamento (≤ 10 mm) + espesor de la capa de compensación o revestimiento sin carga (≤ 20 mm)

DATOS TÉCNICOS

APLICACIONES

Fijaciones para cualquier aislamiento rígido sobre material macizo o hueco

8X295/260

Espiga: polipropileno(1)

Clavo de expansión: 5 μm acero cincado

Cabezal de clavo: poliamida 6

Transmitancia térmica: 0.002 W/k

Rigidez de plato: 0,7 kN/mm

Rango de temperatura: ≥0°C

(1)Aviso: El anclaje debe ser protegido de los rayos UV mediante un recubrimiento (enfoscando, panelando, etc...)

ESPESOR MÍNIMO DEL HORMIGÓN, CARACTERÍSTICAS y ESPESOR MÍNIMO DISTANCIAS DE ESPACIO, BORDE

Borde característico y distancia de separación para completo capacidad de anclaje

RESISTENCIAS CARACTERÍSTICAS [kN]

Se muestran a título informativo y deben utilizarse mediante la aplicación de factores de seguridad.

TRACCIÓN

MATERIAL BASE DIMENSIONES

hnom [mm]

Hormigón (C12/15) NRk [kN]

Hormigón (C20/25 hasta C50/60)

NRk [kN]

Ladrillo macizo de arcilla - EN 771-1 (fbk = 20 Mpa (1)

NRk [kN]

Silicato de calcio sólido - EN 771-2 - fbk = 12 Mpa (1)

[kN]

Bloque macizo de hormigón aligerado - EN 771-3 - fbk = 7 Mpa (1) NRk [kN]

Bloque hueco de hormigón aligerado - EN 771-3 - fbk = 4 Mpa (1) NRk [kN]

Hormigón aligerado- EN 1520 (LAC) - fbk = 4 Mpa (1)

[kN]

Ladrillo de arcilla perforado - EN 771-1 - fbk = 10 Mpa (1)

[kN]

Ladrillo de arcilla con perforaciones verticales - NORM B6124 - fbk = 10 Mpa (1)

[kN]

(1) Para otros tipos de mampostería es aconsejable realizar ensayos en obra.

CARGAS RECOMENDADAS DE UN ANCLAJE SIN INFLUENCIA DE SEPARACIÓN Y BORDE DE HORMIGÓN [kN]

Los valores recomendados se determinan a partir de los rendimientos dados en la ETE, y están garantizados para espaciamiento ≥ Scr y distancia al borde ≥ Ccr

TRACCIÓN

MATERIAL BASE DIMENSIONES

hnom [mm]

Hormigón (C12/15)

[kN]

Hormigón (C20/25 hasta C50/60)

NRec [kN]

Ladrillo macizo de arcilla - EN 771-1 (fbk = 20 Mpa (1)

NRec [kN]

Silicato de calcio sólido - EN 771-2 - fbk = 12 Mpa (1)

NRec [kN]

Bloque macizo de hormigón aligerado - EN 771-3 - fbk = 7 Mpa (1)

NRec [kN]

Bloque hueco de hormigón aligerado - EN 771-3 - fbk = 4 Mpa (1)

NRec [kN]

Hormigón aligerado- EN 1520 (LAC) - fbk = 4 Mpa (1)

NRec [kN]

Ladrillo de arcilla perforado - EN 771-1 - fbk = 10 Mpa (1)

NRec [kN]

Ladrillo de arcilla con perforaciones verticales - NORM B6124 - fbk = 10 Mpa (1)

NRec [kN]

γM = 2 ; γF = 1,4

(1) Para otros tipos de mampostería es aconsejable realizar ensayos en obra.

(1) ttol= espesor del pegamento (≤ 10 mm) + espesor de la capa de compensación o revestimiento sin carga (≤ 20 mm)

DATOS TÉCNICOS

RANGO Prof. de anclaje mín. Espesor máx. del aislamiento* Espesor mín. mat. base

de perforación

APLICACIONES

Fijaciones para cualquier aislamiento rígido sobre material macizo o hueco

MATERIAL

Espiga: polipropileno(1)

Clavo de expansión: poliamida con fibra de vidrio

Transmitancia térmica: 0.000 W/k

Rigidez de plato: 0,6 kN/mm

Rango de temperatura: ≥0°C

(1)Aviso: El anclaje debe ser protegido de los rayos UV mediante un recubrimiento (enfoscando, panelando, etc...)

Arandela de plástico Ø90

tfix calculado con ttol = 10 mm

ESPESOR MÍNIMO DEL HORMIGÓN, CARACTERÍSTICAS y ESPESOR MÍNIMO DISTANCIAS DE

de empotramiento

Borde característico y distancia de separación para completo capacidad de anclaje

INSTALACIÓN

RESISTENCIAS CARACTERÍSTICAS [kN]

Se muestran a título informativo y deben utilizarse mediante la aplicación de factores de seguridad.

TRACCIÓN

MATERIAL BASE

hnom [mm]

Hormigón (C12/15)

NRk [kN]

Hormigón (C20/25 hasta C50/60)

NRk [kN]

Ladrillo macizo de arcilla - EN 771-1 (fbk = 20 Mpa (1)

NRk [kN]

Silicato de calcio sólido - EN 771-2 - fbk = 12 Mpa (1)

NRk [kN]

Bloque hueco de hormigón aligerado - EN 771-3 - fbk = 4 Mpa (1)

NRk [kN]

Hormigón aligerado- EN 1520 (LAC) - fbk = 4 Mpa (1)

NRk [kN]

Ladrillo de arcilla perforado - EN 771-1 - fbk = 10 Mpa (1)

NRk [kN]

Ladrillo de arcilla con perforaciones verticales - NORM B6124 - fbk = 10 Mpa (1)

NRk [kN]

(1) Para otros tipos de mampostería es aconsejable realizar ensayos en obra.

CARGAS

RECOMENDADAS DE UN ANCLAJE SIN INFLUENCIA DE SEPARACIÓN Y BORDE DE HORMIGÓN [kN]

Los valores recomendados se determinan a partir de los rendimientos dados en la ETE, y están garantizados para espaciamiento ≥ Scr y distancia al borde ≥ Ccr

TRACCIÓN

MATERIAL

hnom [mm]

Hormigón (C12/15)

NRec [kN]

Hormigón (C20/25 hasta C50/60)

NRec [kN]

Ladrillo macizo de arcilla - EN 771-1 (fbk = 20 Mpa (1)

NRec [kN]

Silicato de calcio sólido - EN 771-2 - fbk = 12 Mpa (1)

NRec [kN]

Bloque hueco de hormigón aligerado - EN 771-3 - fbk = 4 Mpa (1)

NRec [kN]

Hormigón aligerado- EN 1520 (LAC) - fbk = 4 Mpa (1)

NRec [kN]

Ladrillo de arcilla perforado - EN 771-1 - fbk = 10 Mpa (1)

NRec [kN]

Ladrillo de arcilla con perforaciones verticales - NORM B6124 - fbk = 10 Mpa (1)

NRec [kN]

γM = 2 ; γF = 1,4 (1) Para otros tipos de mampostería es aconsejable realizar ensayos en obra.

Instrucción B : montaje embutido

(1) ttol= espesor del pegamento (≤ 10 mm) + espesor de la capa de compensación o revestimiento sin carga (≤ 20 mm)

Montaje embutido con tapón:

Instrucción B:

Útil ZPR de colocación: cód. 078137

Tapón blanco EPS: cód. 054897

Tapón gris EPS: cód. 054898

Tapón de lana mineral: cód. 054899

APLICACIONES

Fijación para cualquier aislamiento rígido sobre material macizo o hueco

Fijación desmontable

MATERIAL

Espiga: polipropileno(1)

Clavo de expansión: 5 μm acero cincado 5.8 llave de tubo Torx T30 ‑ Cabezal de clavo: poliamida 6

Transmitancia térmica: 0.002 W/k

Rigidez de plato: 0,9 kN/mm

Rango de temperatura: ≥0°C

(1)Aviso: El anclaje debe ser protegido de los rayos UV mediante un recubrimiento (enfoscando, panelando, etc...)

DATOS TÉCNICOS

Arandela de plástico Ø90

Arandela de instalación dentada para MPS / LANA MINERAL

* Para categoría de material E hnom = 65 mm ** tfix calculado con ttol = 10 mm

ESPESOR

de empotramiento

mínimo del material

Borde característico y distancia de separación para completo capacidad de anclaje

INSTALACIÓN

Instrucción A : montaje enrasado

RESISTENCIAS CARACTERÍSTICAS [kN]

Se muestran a título informativo y deben utilizarse mediante la aplicación de factores de seguridad.

TRACCIÓN

MATERIAL BASE

[mm]

Hormigón (C12/15 hasta C50/60) NRk [kN]

Ladrillo macizo de arcilla - EN 771-1 fbk = 20 Mpa (1) NRk [kN]

Silicato de calcio sólido - EN 771-2 - fbk = 12 Mpa (1)

[kN]

Bloque hueco de hormigón aligerado - EN 771-3 - fbk = 4 Mpa (1)

[kN]

Hormigón aligerado- EN 1520 (LAC) - fbk = 4 Mpa (1)

NRk [kN]

Ladrillo de arcilla perforado - EN 771-1 - fbk = 10 Mpa (1)

NRk [kN]

Ladrillo de arcilla con perforaciones verticales - NORM B6124 - fbk = 10 Mpa (1)

NRk [kN]

Hormigón celular P2-400 - EN 771-4 - fbk = 2 Mpa (1)

NRk [kN]

(1) Para otros tipos de mampostería es aconsejable realizar ensayos en obra.

CARGAS RECOMENDADAS DE UN ANCLAJE SIN INFLUENCIA DE SEPARACIÓN Y BORDE DE HORMIGÓN [kN]

Los valores recomendados se determinan a partir de los rendimientos dados en la ETE, y están garantizados para espaciamiento ≥ Scr y distancia al borde ≥ Ccr

TRACCIÓN

MATERIAL BASE

DIMENSIONES

hnom [mm]

Hormigón (C12/15 hasta C50/60)

NRec [kN]

Ladrillo macizo de arcilla - EN 771-1 fbk = 20 Mpa (1)

NRec [kN]

Silicato de calcio sólido - EN 771-2 - fbk = 12 Mpa (1)

NRec [kN]

Bloque hueco de hormigón aligerado - EN 771-3 - fbk = 4 Mpa (1)

NRec [kN]

Hormigón aligerado- EN 1520 (LAC) - fbk = 4 Mpa (1)

NRec [kN]

Ladrillo de arcilla perforado - EN 771-1 - fbk = 10 Mpa (1)

NRec [kN]

Ladrillo de arcilla con perforaciones verticales - NORM B6124 - fbk = 10 Mpa (1)

NRec [kN]

Hormigón celular P2-400 - EN 771-4 - fbk = 2 Mpa (1)

NRec [kN]

γM = 2 ; γF = 1,4 (1) Para otros tipos de mampostería es aconsejable realizar ensayos en obra.

Espiga con tornillo de poliamida de expansión por atornillado para fijación de aislamiento tipo (EPS) o lana mineral modo enrasado o embutido. Sistema de aislamiento por el exterior (SATE)

DATOS TÉCNICOS

RANGO Prof. de anclaje mín.

máx. del aislamiento**

Instrucción A : montaje enrasado

Instrucción B : montaje embutido

(1) ttol= espesor del pegamento (≤ 10 mm) + espesor de la capa de compensación o revestimiento sin carga (≤ 20 mm)

Montaje embutido con tapón:

Instrucción B:

Útil ZPR de colocación: cód. 078137

Tapón blanco EPS: cód. 054897

Tapón gris EPS: cód. 054898

Tapón de lana mineral: cód. 054899

APLICACIONES

Fijación para cualquier aislamiento rígido sobre material macizo o hueco

‑ Fijación desmontable

MATERIAL

Espiga: polipropileno(1)

‑ Clavo de expansión: poliamida con fibra de vidrio

Transmitancia térmica: 0.000 W/k

Rigidez de plato: 0,7 kN/mm

Rango de temperatura: ≥0°C

(1)Aviso: El anclaje debe ser protegido de los rayos UV mediante un recubrimiento (enfoscando, panelando, etc...)

8X255/210 210230

Arandela de plástico Ø90

Arandela de instalación dentada para MPS / LANA MINERAL

* Para categoría de material E hnom = 65 mm y hfix = 20 mm ** tfix calculado con ttol = 10 mm

ESPESOR MÍNIMO DEL HORMIGÓN, CARACTERÍSTICAS

MÍNIMO DISTANCIAS DE ESPACIO, BORDE

Profundidad de empotramiento

Espesor mínimo del material base

Borde característico y distancia de separación para completo capacidad de anclaje

INSTALACIÓN

RESISTENCIAS CARACTERÍSTICAS [kN]

Se muestran a título informativo y deben utilizarse mediante la aplicación de factores de seguridad.

TRACCIÓN

MATERIAL BASE

[mm]

Hormigón (C12/15 hasta C50/60) NRk [kN]

Ladrillo macizo de arcilla - EN 771-1 (fbk = 20 Mpa (1) NRk [kN]

Silicato de calcio sólido - EN 771-2 - fbk = 12 Mpa (1)

[kN]

Bloque hueco de hormigón aligerado - EN 771-3 - fbk = 4 Mpa (1)

[kN]

Hormigón aligerado- EN 1520 (LAC) - fbk = 4 Mpa (1)

NRk [kN]

Ladrillo de arcilla perforado - EN 771-1 - fbk = 10 Mpa (1)

NRk [kN]

Ladrillo de arcilla con perforaciones verticales - NORM B6124 - fbk = 10 Mpa (1)

NRk [kN]

Hormigón celular P2-400 - EN 771-4 - fbk = 2 Mpa (1)

NRk [kN]

(1) Para otros tipos de mampostería es aconsejable realizar ensayos en obra.

CARGAS

RECOMENDADAS DE UN ANCLAJE SIN INFLUENCIA DE SEPARACIÓN Y BORDE DE HORMIGÓN [kN]

Los valores recomendados se determinan a partir de los rendimientos dados en la ETE, y están garantizados para espaciamiento ≥ Scr y distancia al borde ≥ Ccr

TRACCIÓN

MATERIAL BASE

DIMENSIONES

hnom [mm]

Hormigón (C12/15 hasta C50/60)

NRec [kN]

Ladrillo macizo de arcilla - EN 771-1 (fbk = 20 Mpa (1)

NRec [kN]

Silicato de calcio sólido - EN 771-2 - fbk = 12 Mpa (1)

NRec [kN]

Bloque hueco de hormigón aligerado - EN 771-3 - fbk = 4 Mpa (1)

NRec [kN]

Hormigón aligerado- EN 1520 (LAC) - fbk = 4 Mpa (1)

NRec [kN]

Ladrillo de arcilla perforado - EN 771-1 - fbk = 10 Mpa (1)

NRec [kN]

Ladrillo de arcilla con perforaciones verticales - NORM B6124 - fbk = 10 Mpa (1)

NRec [kN]

Hormigón celular P2-400 - EN 771-4 - fbk = 2 Mpa (1)

NRec [kN]

γM = 2 ; γF = 1,4 (1) Para otros tipos de mampostería es aconsejable realizar ensayos en obra.

Espiga con clavo plástico de expansión por golpeo para todo tipo de aislamientos. Sistema de aislamiento por el exterior (SATE)

DATOS TÉCNICOS

RANGO Prof. de anclaje mín. Espesor del aislamiento Prof. de perforación Ø broca Long. total anclaje

APLICACIONES

Fijación de cualquier aislamiento rígido sobre material macizo o hueco (utilizando la arandela de plástico diámetro 90)

MATERIAL

Espiga: polipropileno(1) ‑ Clavo de expansión: poliamida 6 reforzada con fibra de vidrio(2)

Rango de temperatura: -30°C hasta +80°C

(1)Aviso: El anclaje debe ser protegido de los rayos UV mediante un recubrimiento (enfoscando, panelando, etc...)

(2)Excepto ISO 10X60/10-30 : polipropileno

INSTALACIÓN

RESISTENCIAS CARACTERÍSTICAS [kN]

Se muestran a título informativo y deben utilizarse mediante la aplicación de factores de seguridad.

TRACCIÓN

DISTANCIAS EN HORMIGÓN

Distancia mínima entre anclajes, a borde y espesor mínimo del material base

(C15/20)

[kN]

(C20/25 hasta C50/60)

[kN]

Ladrillo macizo de arcilla (fc = 55 Mpa, ensayo de flexión: 4,7 55 N/mm2)

[kN]

Bloque de hormigón hueco no revestido (fc = 12,5 N/mm2)

[kN]

Ladrillo hueco de arcilla tipo Eco-30 no revestido (fc = 5,9 N/mm2)

[kN]

CARGAS RECOMENDADAS DE UN ANCLAJE SIN INFLUENCIA DE SEPARACIÓN

Y BORDE DE HORMIGÓN [kN]

Los valores recomendados se determinan a partir de los rendimientos dados en la ETE, y están garantizados para espaciamiento ≥ Scr y distancia al borde ≥ Ccr

TRACCIÓN

MATERIAL BASE

Hormigón (C15/20)

NRec [kN]

Hormigón (C20/25 hasta C50/60)

[kN]

Ladrillo macizo de arcilla (fc = 55 Mpa, ensayo de flexión: 4,7 55 N/mm2)

NRec [kN]

Bloque de hormigón hueco no revestido (fc = 12,5 N/mm2) NRec [kN]

Ladrillo hueco de arcilla tipo Eco-30 no revestido (fc = 5,9 N/mm2)

[kN]

M = 2 ; γF = 1,4

RESISTENCIAS CARACTERÍSTICAS SEGÚN LOS INFORMES TÉCNICOS TR025 Y TR026

TRANSMITANCIA TÉRMICA RIGIDEZ DE PLATO

Espesor del aislamiento (hD) mm

Transmitancia térmica (X) (W/K) <150 150 0,001 0,000 Cabeza Ø Resistencia plato

Espiga de plástico para fijación de aislamiento semirrígido. Sistema fijación para fachada ventilada

DATOS TÉCNICOS

RANGO Prof. de anclaje mín. Espesor del aislamiento

de perforación

APLICACIONES

Fijación de aislamiento semirrígido de materiales macizos

MATERIAL

Espiga: polipropileno(1)

(1)Aviso: El anclaje debe ser protegido de los rayos UV mediante un recubrimiento (enfoscando, panelando, etc...)

8X185/160

8X225/200

RESISTENCIAS CARACTERÍSTICAS [kN]

Se muestran a título informativo y deben utilizarse mediante la aplicación de factores de seguridad.

TRACCIÓN

MATERIAL BASE DIMENSIONES

(C20/25)

[kN]

Ladrillo macizo de arcilla (fc = 55 N/mm2)

NRk [kN]

Bloque hormigón macizo tipo B120 (fc = 13,5 N/mm2) NRk [kN]

Hormigón celular (Mvn = 500 kg/m3) NRk [kN]

8X85/40-50 a 8X155/110-120

INSTALACIÓN

CARGAS RECOMENDADAS DE UN ANCLAJE SIN INFLUENCIA DE SEPARACIÓN Y BORDE DE HORMIGÓN [kN]

Los valores recomendados se determinan a partir de los rendimientos dados en la ETE, y están garantizados para espaciamiento ≥ Scr y distancia al borde ≥ Ccr

TRACCIÓN

MATERIAL BASE

DIMENSIONES 8X85/40-50 a 8X155/110-120

hnom [mm]

Hormigón (C20/25)

NRec [kN]

Ladrillo macizo de arcilla (fc = 55 N/mm2)

NRec [kN]

Bloque hormigón macizo tipo B120 (fc = 13,5 N/mm2)

NRec [kN]

Hormigón celular (Mvn = 500 kg/m3)

NRec [kN]

Anclaje metálico fijación para aislamiento resistente al fuego

DATOS TÉCNICOS

RANGO Prof. de anclaje mín. Espesor del aislamiento Prof. de perforación Ø broca Long.

anclaje

CARACTERÍSTICAS

APLICACIONES

Fijación de todo tipo de aislamiento dónde se precise resistencia al fuego

MATERIAL

RESISTENCIAS CARACTERÍSTICAS [kN]

Se muestran a título informativo y deben utilizarse mediante la aplicación de factores de seguridad.

Cuerpo: Galvanizado Z275, NF EN 10142 TRACCIÓN

CARGAS RECOMENDADAS DE UN ANCLAJE SIN INFLUENCIA DE SEPARACIÓN Y BORDE DE HORMIGÓN [kN]

Los valores recomendados se determinan a partir de los rendimientos dados en la ETE, y están garantizados para espaciamiento ≥ Scr y distancia al borde ≥ Ccr TRACCIÓN

MATERIAL

[mm]

(C20/25)

[kN]

Ladrillo macizo de arcilla (fc = 55 N/mm2)

NRec [kN]

Bloque hormigón macizo tipo B120 (fc = 13,5 N/mm2)

NRec [kN]

RESISTENCIA AL FUEGO EN AISLAMIENTO FIJADO EN TECHO

Cargas máximas de servicio a la tracción recomendadas en hormigón para la estabilidad (kN).

Tiempo de exposición30 min.1 hora1 h. 30 min2 horas3 horas

La recopilación de los ensayos de resistencia al fuego realizados por MFPA (n°GS 3.2/17-091-2 & n°PB 3.2/17-091-1) está disponible bajo demanda.

APLICACIONES

Fijación para todos los aislamientos rígidos en estructura de madera

Capuchón incluido para evitar los micro puentes térmicos Modo de instalación por atornillado

MATERIAL

Espiga: polipropileno(1)

Vástago: acero, 5 μm, cabeza de tornillo Torx N° 25 Rango de temperatura: ≥0°C

(1)Aviso: El anclaje debe ser protegido de los rayos UV mediante un recubrimiento (enfoscando, panelando, etc...)

ISOWOOD

Espiga para la fijación de aislamiento en madera

DATOS TÉCNICOS

RANGO Prof. de anclaje mín. Espesor del aislamiento Ø Tornillo

RESISTENCIAS CARACTERÍSTICAS [kN]

Se muestran a título informativo y deben utilizarse mediante la aplicación de factores de seguridad.

TRACCIÓN

INSTALACIÓN

CARGAS RECOMENDADAS DE UN ANCLAJE SIN INFLUENCIA DE SEPARACIÓN Y BORDE DE HORMIGÓN [kN]

Los valores recomendados se determinan a partir de los rendimientos dados en la ETE, y están garantizados para espaciamiento ≥ Scr y distancia al borde ≥ Ccr

TRACCIÓN

MATERIAL BASE

DIMENSIONES

aislamiento 190 kg/m3

[kN]

de aislamiento 265 kg/m3

[kN]

ESPESOR MÍNIMO DE LA MADERA, CARACTERÍSTICAS y ESPESOR MÍNIMO DISTANCIAS DE ESPACIO, BORDE

Espesor mínimo del material base hmin [mm]

Borde característico y distancia de separación para completo capacidad de anclaje

NUESTROS TÉCNICOS

Formación del programa i-Expert.

Estucio personalizado de su proyecto.

Información técnica y reglamentación.

Pruebas de extracción.

Documentación técnica.

CONTACTO

tecnico@spit.es

+34 667 127 127

I-BIM

LA BIBLIOTECA 3D/2D DE FIJACIONES SPIT

Nuevo enfoque colaborativo del trabajo en torno a una representación 3D de un proyecto dinámico de modelado para la construcción.

i-BIM permite que las oficinas de arquitectura e ingeniería accedan a fijaciones 2D y 3D para integrarse en REVIT, AutoCAD. Están disponibles desde un “Plugin” o mediante descarga directa de los bloques.

Las fijaciones SPIT también están disponibles para el software TEKLA Structure de TeklaWarehouse.

I-CALC

APP CÁLCULO DE VOLUMEN DE RESINAS SPIT

i-CALC permite determinar la cantidad de cartuchos de resina SPIT necesarios para su obra (barras corrugadas, varilla roscadas), para poder cuantificar sus necesidades según las condiciones de trabajos.

al 667 127 127 en pedidos@spit.es

www.spitpaslode.es

24h/24 - 7d/7

Nuestros productos y equipos están reservados para el uso de profesionales debidamente capacitados y calificados. Su uso debe cumplir estrictamente con los consejos dados en los manuales técnicos de nuestros productos. Los valores de carga dados para nuestras fijaciones son puramente indicativos y pueden variar dependiendo de la calidad del material de soporte, las condiciones de instalación y el entorno. Se requieren cálculos precisos o pruebas de campo para materiales no definidos o productos no aprobados. Información disponible en www.spitpaslode.es

SPIT se reserva el derecho de modificar las características de sus productos en cualquier momento.

SPIT SAS Sede: 150 Route de Lyon, 26500 Bourg-lès-Valence - FRANCIA

Unidad Comercial: Pol. Ind. Can Calderon Calle Murcia 58 nave C, 08830 Sant Boi de Llobregat (Barcelona)

Unidad Industrial: Pol. Ind. Villalonquéjar Calle López Bravo, 73 09001 Burgos

Turn static files into dynamic content formats.

Create a flipbook
Issuu converts static files into: digital portfolios, online yearbooks, online catalogs, digital photo albums and more. Sign up and create your flipbook.
