DES SOLUTIONS INTÉGRÉES pour MODERNISER VOTRE USINE. Spiroflow est un leader mondial des équipements de convoyage de processus mécaniques, de chargement et de déchargement de sacs en vrac, et un leader émergent en tant qu’intégrateur de systèmes de contrôle. Nous sommes à la tête de l’industrie en matière de sécurité, de confinement, d’assainissement, d’ergonomie, de conception et de rapidité.

Commençant par le développement pionnier par notre fondateur du premier convoyeur à vis flexible de l’industrie, notre gamme d’équipements de convoyage mécanique, de remplissage et de déchargement de sacs en vrac a établi des références de pointe depuis les années 1970. Nous continuons d’innover pour répondre aux besoins actuels de l’industrie de transformation.

En tant que fournisseur de solutions techniques et équipementier OEM, nous proposons la gamme la plus étendue de solutions de convoyage de processus mécaniques et d’équipements de manutention de sacs en vrac pour transporter des matériaux en vrac, en poudre et en granulés, dans votre processus d’usine.

Spiroflow Automation Solutions Inc. excelle en tant qu’intégrateur de systèmes de contrôle de bout en bout avec une expertise dans la transformation des aliments, la peinture et le revêtement, la détection d’ammoniac, le contrôle de mouvement et le divertissement thématique.

Chez Spiroflow, nous nous engageons à fournir à nos clients la bonne solution, et pas n’importe quelle solution, pour leurs besoins de manutention et d’automatisation de matériaux en vrac.

www.spiroflow.com Une société Automated Handling Solutions

3

NOTRE PROMESSE:

PERSONNES, PROCESSUS, PRODUCTIVITÉ Automated Handling Solutions combine l’expertise des convoyeurs spécialisés et des technologies d’équipement de manutention et d’automatisation pour aider les transformateurs à gérer leurs lignes de manière efficace et efficiente.

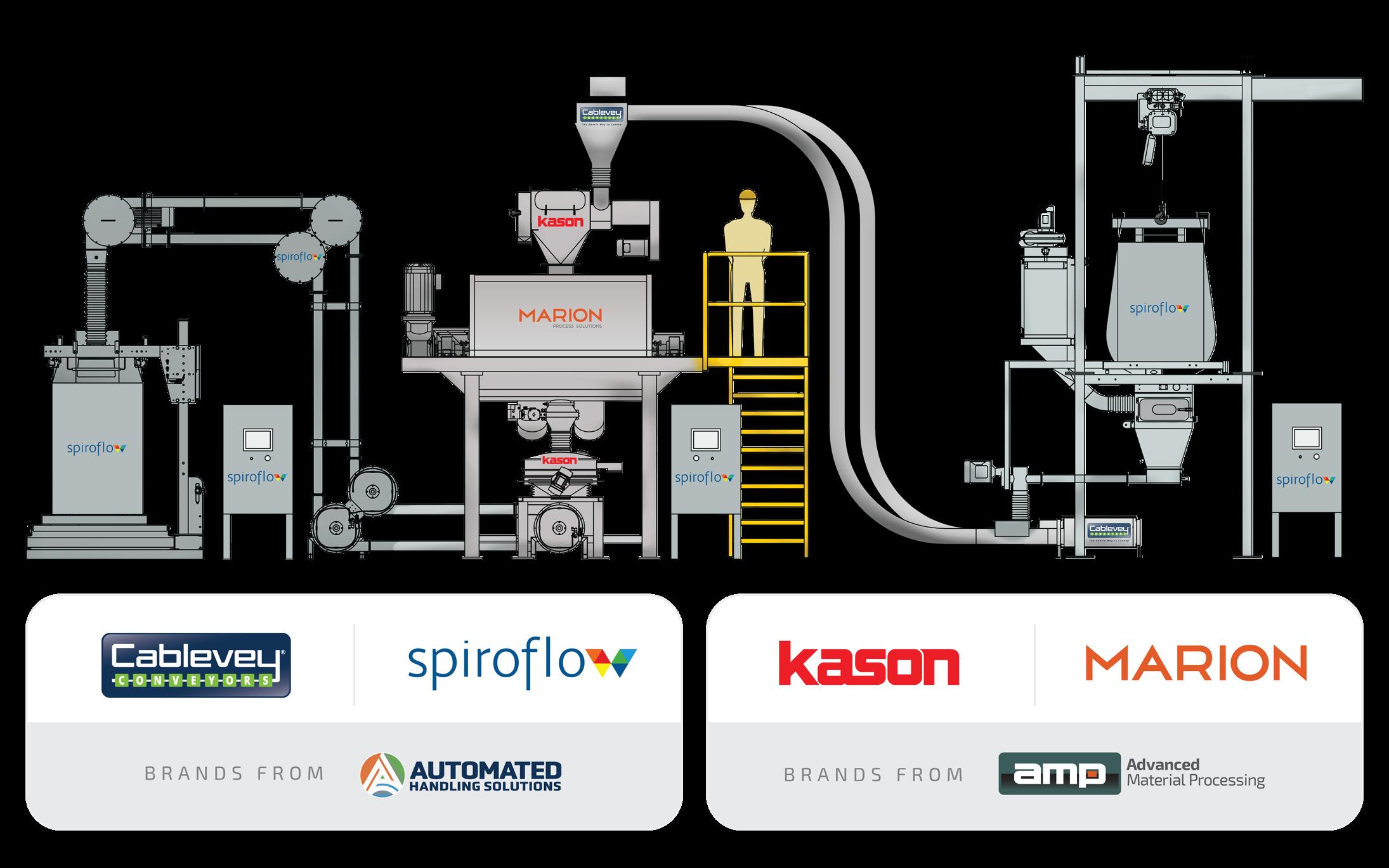

Les deux sociétés qui composent AHS sont Spiroflow et Cablevey Conveyors. Spiroflow est un leader mondial dans le domaine de la manipulation des poudres et du traitement des solides secs et un leader émergent dans l’intégration des systèmes de contrôle. Cablevey Conveyors est un fabricant mondial de convoyeurs spécialisés qui conçoit, fabrique, assemble et entretient des systèmes de convoyeurs à câbles et à disques tubulaires.

Les produits d’AHS ciblent les applications dans des environnements à haute valeur ajoutée et peuvent prendre en charge à la fois les milieux humides et secs. Leurs produits servent des clients sur des marchés finaux réglementés tels que les aliments et les boissons, les produits pharmaceutiques, les nutraceutiques, les produits chimiques spécialisés et la transformation industrielle générale.

Besoin de solutions supplémentaires pour le traitement complexe de matériaux solides en vrac ?

La famille May River de marques de fabrication d’équipements de traitement : Cablevey, Spiroflow, Kason et Marion, offre des équipements de manutention avancés et des capacités d’ingénierie de pointe pour répondre à vos besoins les plus complexes en matière de traitement de solides en vrac. AHS combinant les systèmes de manutention de Spiroflow et Cablevey Conveyors, et AMP intégrant les systèmes de traitement de matériaux de Kason Corporation et Marion Process Solutions, il en résulte deux sociétés de plate-forme inégalées qui offrent des compétences de base intégrées et des portefeuilles de produits leaders du marché aux clients du monde entier.

4

CE QUE NOUS FAISONS Conceptions de processus d’ingénierie

Équipement de processus

La plupart des processeurs ont besoin de plus d’une seule pièce d’équipement. Les ingénieurs de Spiroflow ont des décennies d’expérience dans l’assemblage de tous les composants et leur intégration transparente dans votre usine nouvelle ou existante.

Notre gamme complète de produits comprend des solutions pour les applications de convoyage, de pesage, de remplissage et de déchargement les plus avancées afin de répondre aux demandes croissantes des transformateurs.

Solutions d’automatisation

Pièces et service

En tant que fournisseur de services complets de contrôle industriel, de mise en réseau et d’automatisation, nos collaborateurs contribuent à rendre votre processus de fabrication plus intelligent et plus efficace.

Chez Spiroflow, nous pensons que l’assistance et le service après-vente font partie intégrante de chaque solution de manutention de matériaux en vrac que nous proposons.

5

Table des

matières Notre promesse Quel est votre problème ? Équipement de processus Convoyeur à vis flexible (8/9) Convoyeur aéromécanique (10/11) Convoyeur tubulaire Cablevey® (12/13) Convoyeur tubulaire Dynaflow® (14) Activateur de bac et distributeur automatique de palettes (15) Vidange de Big Bags (16, 17, 18) Conditionneur de Big Bags (19) Remplisseur de Big Bags (20/21) Stations de vidange de sacs (22) Palettisation robotisée de caisses et de sacs (23)

Solutions d’automatisation (24/25) Pièces et service (26) Spiroflow Knows® (27)

www.spiroflow.com Une société Automated Handling Solution

6

Si vous avez un problème de processus, nous avons la solution.

LES INSTALLATIONS DE TEST DES SOLUTIONS DE MANIPULATION AUTOMATISÉE SONT SITUÉES AUX ÉTATS-UNIS ET AU ROYAUME-UNI ET OFFRENT UN ACCÈS PAR VIDÉO À DISTANCE SI VOUS NE POUVEZ PAS Y ASSISTER EN PERSONNE

Dégradation : Contrôle efficace minimiser les pertes de la poussière

Ségrégation

Maintenir l’intégrité d’un produit fragile est un défi, mais sa dégradation peut être évitée. Notre équipe d’ingénieurs experts produit des solutions de transport personnalisées pour résoudre tout problème.

Nous disposons d’une gamme de convoyeurs à raclettes tubulaires doux qui transporteront des produits fragiles tels que les noix, les céréales et les grains de café.

Les entreprises du monde entier qui transportent et manipulent de grands volumes de matériaux dans des sacs en vrac constatent que le déchargement des sacs en vrac peut être un gâchis poussiéreux s’il n’est pas géré correctement. Le contrôle de la poussière dans votre opération d’emballage implique une conception soignée des sacs en vrac ainsi qu’une conception experte de l’équipement de remplissage et de transport des sacs en vrac.

Si vous souhaitez transporter une formulation qui a tendance à se séparer, le convoyeur à vis flexible (FSC) de Spiroflow est un excellent choix. Notre FSC est idéal pour préserver l’homogénéité d’un mélange même lorsque la taille ou la densité des particules varie considérablement entre les composants. Le FSC mélange constamment le produit pendant son transport. Le re-mélange assure que votre mélange sort du convoyeur aussi bien, sinon mieux, mélangé qu’à l’entrée du convoyeur.

Manutention hygiénique des matériaux

Détection d’ammoniac

Ergonomie et Productivité

Les fuites d’ammoniac peuvent être extrêmement dangereuses. Nos solutions d’automatisation sont conçues pour assurer la sécurité de vos employés. Nous pouvons répondre à toutes vos exigences en matière de surveillance et d’atténuation des fuites en plaçant des systèmes d’avertissement à proximité des équipements utilisant de l’ammoniac.

Donner la priorité aux personnes signifie que nous concevons en pensant à l’utilisateur final. Nos systèmes de convoyage et de pesage sont conçus avec un minimum de pièces mobiles pour une fiabilité maximale, un fonctionnement simple, un nettoyage facile et une maintenance réduite.

Notre portefeuille de produits comprend cinq types de systèmes de convoyage totalement fermés et hygiéniques. Tous nos systèmes peuvent être configurés avec un équipement propre en place.

7

MATÉRIAUX ET TESTS Automated Handling Solutions accueille des clients du monde entier pour effectuer des essais de faisabilité et, tout aussi important, pour offrir des conseils sur les avantages comparatifs des différentes méthodes de transport et de manutention de sacs en vrac par rapport à l’application du client. Les installations d’essai de Spiroflow, situées aux États-Unis et au Royaume-Uni, sont entièrement équipées de convoyeurs à vis flexibles, aéromécaniques et tubulaires, ainsi que de remplisseurs de sacs en vrac et de déchargeurs de sacs en vrac. Nous pouvons vous conseiller sans parti pris sur le bon type de solution pour votre produit, votre application et vos contraintes de configuration. Dans la mesure du possible, nous simulons les conditions de votre site en termes de longueur de convoyeur, de débit et d’angle de levage.

Des essais sont mis en place selon les exigences de nos clients en termes de longueur de convoyeur, d’angle d’élévation et de débit. Nous disposons d’une base de données d’essais de convoyage de produits enregistrés sur 45 ans, éliminant les conjectures lors de l’évaluation des débits et des performances attendues. Des essais sont également proposés dans les locaux des clients lorsque le produit et/ou l’application dictent qu’il s’agit de la meilleure ligne de conduite.

Poudres (à écoulement libre et à écoulement non libre), copeaux, flocons, pastilles, sphères, granulés et plus encore, nous pouvons vous aider à les déplacer.

Pour une liste complète des matériaux, veuillez visiter: spiroflow.com

www.spiroflow.com Une société Automated Handling Solution

8

CONVOYEUR À VIS FLEXIBLE

Pour les solides secs en vrac et les ingrédients Les convoyeurs à vis flexibles Spiroflow sont vraiment - flexibles ! Ils peuvent convoyer dans n’importe quelle direction de l’horizontale à la verticale, acheminés autour d’obstacles et d’équipements fixes, et d’une pièce à une autre. Ils sont idéaux pour soulever des matériaux depuis des stations de vidange de sacs ou des bacs de stockage et transporter des produits à hauteur de plafond pour alimenter une ligne de machines de traitement ou d’emballage.

Les convoyeurs à vis flexibles de Spiroflow garantissent intrinsèquement que le matériau est constamment remélangé. Ceci est accompli grâce à l’action de la spirale rotative éliminant efficacement le risque de séparation du produit. Les convoyeurs à vis flexibles sont également une méthode extrêmement rentable de transport de solides en vrac secs et d’ingrédients !

Les convoyeurs à vis flexibles sont appelés par de nombreux noms différents, y compris une tarière flexible, un convoyeur à vis flexible, un convoyeur flexible, un convoyeur en spirale flexible, une hélice ou un convoyeur hélicoïdal.

Remix constant

Faible entretien

Manipulation douce

Facile à nettoyer

Le système Spiroflow assure un remixage constant : restaurer chaque partie du mélange à ses proportions souhaitées plusieurs fois par seconde. Ceci est essentiel lors de l’alimentation en ingrédients prémélangés des machines d’emballage et de fabrication de comprimés.

Comme la seule pièce mobile d’un convoyeur Spiroflow est sa spirale intérieure robuste, un fonctionnement sans problème est assuré. Nos spirales sont spécialement traitées thermiquement et trempées pour une durée de vie maximale.

La spirale rotative est centralisée dans le tube par le produit et, par conséquent, il y a peu de dégradation du produit. Le type de spirale et la vitesse sont choisis avec soin pour garantir que votre produit est transporté de manière optimale.

Des connecteurs en option, verrouillés et à dégagement rapide facilitent le démontage et le remontage rapides lorsque le nettoyage de la spirale, du tube et des connexions d’extrémité est essentiel.

9

TUYAU RESTRICTEUR:

AGITATEUR:

Permet de facilement régler le débit du convoyeur et empêche le contact métal sur métal pour les applications alimentaires.

Améliore la fluidité d’un produit.

JOINT HYGIÉNIQUE:

BOÎTE DE DÉPÔT:

PIÈGE INVERSEUR:

Joint à lèvre et entretoise entre l’entraînement et la sortie.

Le piège à goutte permet un accès facile pour le nettoyage. Les boutons manuels éliminent le besoin d’outils.

L’interrupteur de sécurité garantit que le système ne peut pas fonctionner avec le couvercle retiré.

Bouchon d’extrémité amovible à l’entrée du convoyeur FSC pour permettre une récupération maximale du produit non utilisé lors de la vidange du système en faisant tourner la spirale en sens inverse avant le changement de produit. L’interrupteur de sécurité garantit que le système ne peut pas fonctionner avec le couvercle retiré.

SIMPLICITÉ DE CONCEPTION La simplicité d’utilisation est l’élément clé du système de convoyage Spiroflow. La spirale entraînée par un moteur électrique, qui est la seule pièce mobile, tourne dans un tube scellé, déplaçant les matériaux par son action de vis.

Cette simplicité de conception élimine le besoin de tout équipement d’exploitation supplémentaire tel que des filtres ou des roulements - le tout s’ajoutant à un système hygiénique, facile à nettoyer, à faible coût d’installation et de maintenance, et à haut rendement et à haute performance.

Spécifications du modèle Model Specifications Model (US) 214 258 318 412 658 834

Capacity Capacité livres/heure lb/hour (a(env.) pprox.)

1,000 1.000 2,000 2.000 4,400 4.400 14,000 14.000 40,000 40.000 80,000 80.000

Minimude m Rayon Bcourbure end Radius TuDiamètre be Diameter du tube minimum (ft) (in) 6 2 1/4 6 2 5/8 14 3 1/8 20 4 1/2 Rigid 6 5/8 Rigide Rigid 8 3/4 Rigide

Modèle (RoyaumeModel Uni/Europe) (UK/Europe)

Capacity Capacité livres/heure kg/hour (a(env.) pprox.)

Rayon Minimum minimum

Modèle (États-Unis)

37 44 55 67 80 90 120 146 196

100 400 800 2,000 2.000 5,000 5.000 7,000 7.000 12,000 12.000 22.000 22,000 40,000 40.000

Radius 2 2.5 3 4 5.5 7 Rigid Rigide Rigid Rigide Rigid Rigide

Diamètre

Tubdu e i/tube d x o/d l/d(m xm d/ext ) 37 x 43 44 x 51 55 x 63 67 x 80 80 x 90 90 x 100 120 x 136 146 x 158 196 x 222

varydedepending on bulk des density, materiald’écoulement flow characteristics and LesThroughput débits varient rates en fonction la densité apparente, caractéristiques des matériaux et length de la longueur et de l’élévation du convoyeur. Nous vous recommandons de tester les matériaux pour déterminer le mode correct. and elevation of conveyor. We recommend material testing to determine correct mode.

www.spiroflow.com Une société Automated Handling Solution

10

AERO MECHANICAL ® CONVEYOR EFFICACE PAR CONCEPTION Notre convoyeur aéromécanique Aeroflow a une conception tubulaire où un ensemble de câbles, avec des disques en polyuréthane régulièrement espacés, se déplace à grande vitesse. L’ensemble de câbles passe dans des pignons spécialement conçus à chaque coin et à chaque extrémité du convoyeur. L’action de l’ensemble de câbles se déplaçant à grande vitesse crée un courant d’air circulant à la même vitesse. Lorsque le matériau est introduit dans le flux d’air, il est fluidisé et transporté vers la sortie où il est éjecté par centrifugation. Les AMC sont l’une des méthodes les plus efficaces de transport de matériaux tels que les poudres sèches en vrac en raison de leurs propriétés de manipulation Corde/disque dans le pignon douces, sans poussière et propres.

11 AUCUN SYSTÈME DE COLLECTE DE POUSSIÈRE

Parce qu’aucun air supplémentaire n’est ajouté pour transporter les matériaux dans un convoyeur aéromécanique, il n’y a pas d’excès d’air à la sortie à partir duquel filtrer la poussière entraînée. Tout matériau entraîné qui n’est pas éjecté à la sortie est simplement transporté dans le système fermé jusqu’à ce qu’il le soit.

Le tendeur de corde automatique dynamique (DART) breveté de Spiroflow prolonge la durée de vie de la corde jusqu’à 40 % et réduit les coûts de maintenance.

BASSE CONSOMMATION ÉNERGÉTIQUE

Le convoyeur aéromécanique est l’un des convoyeurs mécaniques les plus efficaces disponibles et maintient donc les besoins en énergie et les coûts au minimum.

TRANSFERT TOTAL

Pour les applications quotidiennes de manipulation de solides en vrac et d’ingrédients ; ce qui est introduit dans le convoyeur à l’entrée est déchargé à la sortie. Cela rend le convoyeur aéromécanique idéal pour transférer des lots pré-pesés d’ingrédients en vrac et/ou mineurs.

ACTION DE TRANSPORT EN DOUCEUR

Les convoyeurs aéromécaniques peuvent transporter des matériaux à n’importe quel angle de 0 à 90° sans perte de capacité de débit.

Les matériaux sont suspendus dans un coussin d’air qui tapisse les parois des tubes de transport lorsqu’il est déplacé par les disques se déplaçant à grande vitesse. Cela permet une action de transport en douceur qui minimise les dommages aux produits finis fragiles lorsqu’ils sont transportés vers des machines d’emballage, par exemple.

TOTALEMENT ENCLOS

Tout le transport a lieu dans un système tubulaire totalement étanche qui assure le transfert sans poussière même des poudres les plus fines.

À l’aide de votre téléphone intelligent, scannez l’icône pour regarder la vidéo.

www.spiroflow.com Une société Automated Handling Solution

12

CABLEVEY

®

CONVOYEURS TUBULAIRES • Polyvalence d’agencement maximale avec plusieurs entrées, plusieurs sorties et des circuits complexes à 3 plans • Minimisez la casse des matériaux et maintenez des mélanges homogènes grâce à une manipulation en douceur • Maintenez une manipulation sans poussière et sans contamination grâce à la conception du convoyeur totalement fermé • Maximisez la durée de vie des câbles, des disques et des tubes et minimisez la maintenance à effectuer par l’opérateur grâce à la tension automatique des câbles intégrée

TRANSPORT HYGIÉNIQUE • Manipulation totalement fermée, sans poussière ni contamination • Disques moulés sur câble hygiénique en acier inoxydable • Gère les matériaux chauds, froids, humides, secs, hygroscopiques ou sensibles à la température • Câbles disponibles avec revêtement de qualité alimentaire en option

13

Moins de casse

Système fermé

Le déplacement lent et délicat des matériaux dans des tubes fermés réduit les dommages matériels et les déchets. Cela se traduit par des produits de qualité supérieure et des résultats nets améliorés.

Nos technologies de convoyage maintiennent le matériau dans un tube fermé, protégeant les matériaux et les mélanges de l’environnement et les opérateurs de l’exposition à la poussière.

Système fermé et sanitaire

Facile à nettoyer

Nos technologies de convoyage maintiennent le matériau dans un tube fermé et sanitaire, protégeant les matériaux et les mélanges de l’environnement et les opérateurs de l’exposition à la poussière. Le matériau contenu dans les tubes réduit les risques de contamination et maintient les installations de traitement plus propres.

Des options de nettoyage humide, sec et sur place sont disponibles pour réduire le temps de nettoyage, la maind’œuvre et les ressources nécessaires.

Réduction des coûts La conception élégante et simple signifie moins de pièces, une plus grande fiabilité et moins d’entretien. Le résultat : des coûts réduits et un risque d’indisponibilité réduit.

À faible consommation La conception élégante et simple signifie des moteurs de puissance inférieure, des besoins énergétiques inférieurs et moins de génération de chaleur.

Dispositions flexibles Les convoyeurs Cablevey déplacent les produits dans toutes les directions requises, y compris multidirectionnelles et verticales.

Entrées et décharges multiples Plusieurs entrées et décharges signifient qu’un système peut en remplacer plusieurs pour une flexibilité d’agencement accrue.

www.spiroflow.com Une société Automated Handling Solution

14

®

DYNAFLOW

CONVOYEURS TUBULAIRES Pour le transport intensif

Lorsque rien d’autre ne le déplacera, Dynaflow résout les problèmes dans un pipeline.

• Convient aux applications avec des températures jusqu’à 216°C. • Maintenir les mélanges • Totalement fermé pour une manipulation sans poussière ni contamination • Polyvalence de disposition avec des circuits à 3 plans • Plusieurs entrées et plusieurs sorties • Transporter des longueurs en ligne droite jusqu’à 75 m par convoyeur et relier plusieurs convoyeurs pour des distances plus longues • Faible consommation d’énergie

15

ACTIVATEUR DE BAC Lorsque vous avez besoin de contrôler les débits de matériaux et de minimiser les ponts, pensez à l’activateur de bac Spiroflow. Les lames du dispositif d’alimentation sont entièrement réglables pour un contrôle précis et reproductible du flux de solides. L’énergie est transmise directement aux solides par des lames vibrantes pour maintenir le débit.

Les lames à tolérance étroite assurent l’arrêt positif du flux de solides. Les activateurs de bacs Spiroflow sont proposés dans les tailles de 305 mm et 610 mm, ainsi que dans des tailles personnalisées.

• • • • • •

Contrôle le flux de matériel Favorise l’écoulement des matériaux difficiles Les lames vibrantes minimisent le pontage Arrêt efficace Commandes manuelles, pneumatiques ou électriques Disponible en acier au carbone ou en acier inoxydable

DISTRIBUTEUR AUTOMATIQUE DE PALETTES Le distributeur automatique de palettes s’intègre dans nos systèmes de remplissage de sacs semiautomatiques et permet à l’utilisateur de charger ou de distribuer des palettes depuis trois axes. Notre équipement d’empilage et de dépilage de palettes est très facilement configurable pour s’adapter aux besoins des installations et peut s’intégrer dans un système de contrôle existant.

• Configuration flexible : la palette peut être distribuée dans l’une des 4 directions • Fonctionnement simple et fiable. Aucun circuit hydraulique n’intervient.

• Configurable pour les zones à risques d’explosion, les applications hygiéniques à lavage au jet d’eau, etc.

• Élévation réglable de la décharge à partir du niveau du sol jusqu’à une hauteur du convoyeur de 75 cm.

• Disponible avec panneau de commande micro-PLC pour fonctionnement autonome, manuel ou automatique. www.spiroflow.com Une société Automated Handling Solution

16

DÉCHARGEUR DE BIG BAGS Pour le déchargement sûr et sans poussière des poudres et des solides secs en vrac T2 DÉCHARGEUR UNIVERSEL

T3 PERTE DE POIDS

T4 TRAJET UNIQUE

Fournit une décharge contrôlable du produit via n’importe quel chargeur approprié couplé à sa base. Il peut être équipé d’une variété d’options et des conceptions personnalisées sont disponibles.

Permet un contrôle total sur le produit distribué. La coupelle de support de sac est montée sur quatre cellules de pesée pour un pesage très précis.

Le déchargeur de Big Bags à trajet unique T4 est utilisé avec des sacs à trajet unique (jetables) qui n’ont pas de bec verseur inférieur. Le sac en vrac est scellé sur le bord extérieur par une membrane en caoutchouc lorsqu’il est abaissé dans le cadre où un ensemble de couteau en forme de pyramide perce le fond du sac.

T5 PIÈCE PLAFOND BAS

T6 PALAN INTÉGRAL

T9-CV HAUT CONFINEMENT

Station de déchargement autonome pour vidange de big bag contrôlable sans poussière. Il est doté d’une poutre en I intégrée et d’un palan pour charger les sacs dans le déchargeur. Aucun chariot élévateur nécessaire.

Conçu pour les applications où les produits manipulés dans des sacs en vrac sont fins, pulvérulents et invasifs et où un confinement élevé pendant le déchargement est crucial.

Le T5 est utilisé dans les zones à hauteur réduite. Le sac en vrac est chargé sur un cadre supérieur de support de sac au niveau du sol qui est ensuite soulevé sur le cadre de support avec un chariot élévateur.

Il comprend un joint anti-poussière entre les sections supérieure et inférieure.

17 Nous proposons un certain nombre de conceptions de déchargement de sacs en vrac pour gérer n’importe quelle application et combinons régulièrement une variété d’options et de conceptions personnalisées afin que vous obteniez la solution de déchargement exacte dont vous avez besoin.

DÉCHARGEUR MOBILE

FLO 60 & ISO FLO 60

Le châssis robuste avec dispositif de remorquage en option et convoyeur intégré offre la flexibilité de décharger les matériaux à plusieurs endroits.

Conçu pour les ingrédients à faible écoulement et doté d’une trémie à 60 degrés conçue pour les produits dangereux, toxiques ou hygiéniques.

Tous nos déchargeurs de sacs en vrac sont livrés en standard avec la coupelle conçue pour la sécurité de l’opérateur et le support complet d’un sac en vrac.

www.spiroflow.com Une société Automated Handling Solution

18

OPTIONS SUPPLÉMENTAIRES DE CHARGEUR DE BIG BAG

VIBREUR

AGITATEUR

BARRES DE FERMETURE DU BEC

BOITE À GANTS

VIDANGE DE SAC INTÉGRAL

COLLECTEUR DE POUSSIÈRE INTÉGRAL

19

CONDITIONNEURS DE BIG BAG Votre matériau arrive compacté et difficile à vider des sacs en vrac ? Les conditionneurs de big bags peuvent résoudre ces problèmes de compactage et permettre un déchargement facile depuis votre déchargeur de big bag.

• • • • •

Presse facilement le Big Bag Faible encombrement Mât automatisé mobile Fonctionnement manuel ou automatisé Intégration dans un videur de Big Bags

Le conditionneur de sacs en vrac de Spiroflow brise facilement et efficacement les ingrédients solides contenus dans les sacs en vrac. En fonction de votre matériau, il peut ne nécessiter que deux ou trois “pressions” pour faire le travail.

Déplacez simplement le big bag entre les poteaux horizontaux (avec un chariot élévateur, un palan ou automatiquement à l’aide de convoyeurs motorisés) et actionnez le mécanisme d’entraînement hydraulique pour briser rapidement et efficacement l’ingrédient solide. En raison de son faible encombrement, notre conditionneur de sacs peut être idéalement situé à côté de la zone où les sacs en vrac sont vidés ou à proximité du stockage entrant, minimisant ainsi l’utilisation d’un espace au sol précieux.

Le conditionneur de sacs peut être configuré pour répondre à vos besoins opérationnels avec un mât fixe ou mobile et peut être actionné manuellement ou intégré dans un système automatisé. De plus, il peut être intégré dans l’ossature de support d’un vide-sacs.

Une société Automated Handling Solution

À l’aide de votre téléphone intelligent, scannez l’icône pour regarder la vidéo

20

REMPLISSEURS DE BIG BAGS SPIROFIL® Notre gamme d’équipements de pesage/remplissage est proposée dans une variété de modèles, du plus simple au plus complexe, pour répondre aux besoins de toutes les applications. Ces remplisseurs sont de construction modulaire, permettant à l’utilisateur de spécifier un certain nombre d’options pour les exigences de production individuelles - actuelles et futures.

AUGMENTER LA PRODUCTIVITÉ AVEC LE CTE

Le meilleur remplisseur de sacs en vrac à haute densification, haut débit et haute précision de l’industrie

• 2 fois plus rapide • 2 fois plus efficace • 3 fois moins d’espace de stockage • Meilleure densification • Réduction des coûts d’emballage

REMPLISSEUR DE BULK BAG CTE Pour un remplissage à grande vitesse et une densification maximale du matériau.

Notre remplisseur de sacs en vrac Cone Table Elite (CTE) est l’un des remplisseurs de sacs en vrac les plus polyvalents et les plus performants de l’industrie.

La technologie propriétaire de densification par table conique du CTE: • Maximise la densité apparente du produit dans le sac • Produit le sac le plus stable et le plus sûr possible • Fournit la meilleure précision de pesage possible • Maximise le taux d’ensachage - plus de 35 sacs d’une tonne/heure est possible

À l’aide de votre téléphone intelligent, scannez l’icône pour regarder la vidéo

21

REMPLISSEUR DE BIG BAG SÉRIE C Nos remplisseurs de sacs en vrac de la série C sont conçus pour un large éventail d’applications et d’industries, notamment l’alimentation, les produits chimiques, les plastiques, les matériaux de construction, l’exploitation minière, les minéraux et la construction.

Les options incluent: • Bac rigide • Accessoires de remplissage de boîtes et de fûts • Gestion des données sur les remplisseurs pondéraux et plus encore

Des modèles supplémentaires de remplissage de sacs en vrac tels que le modèle de remplissage de base économique et des conceptions personnalisées sont disponibles

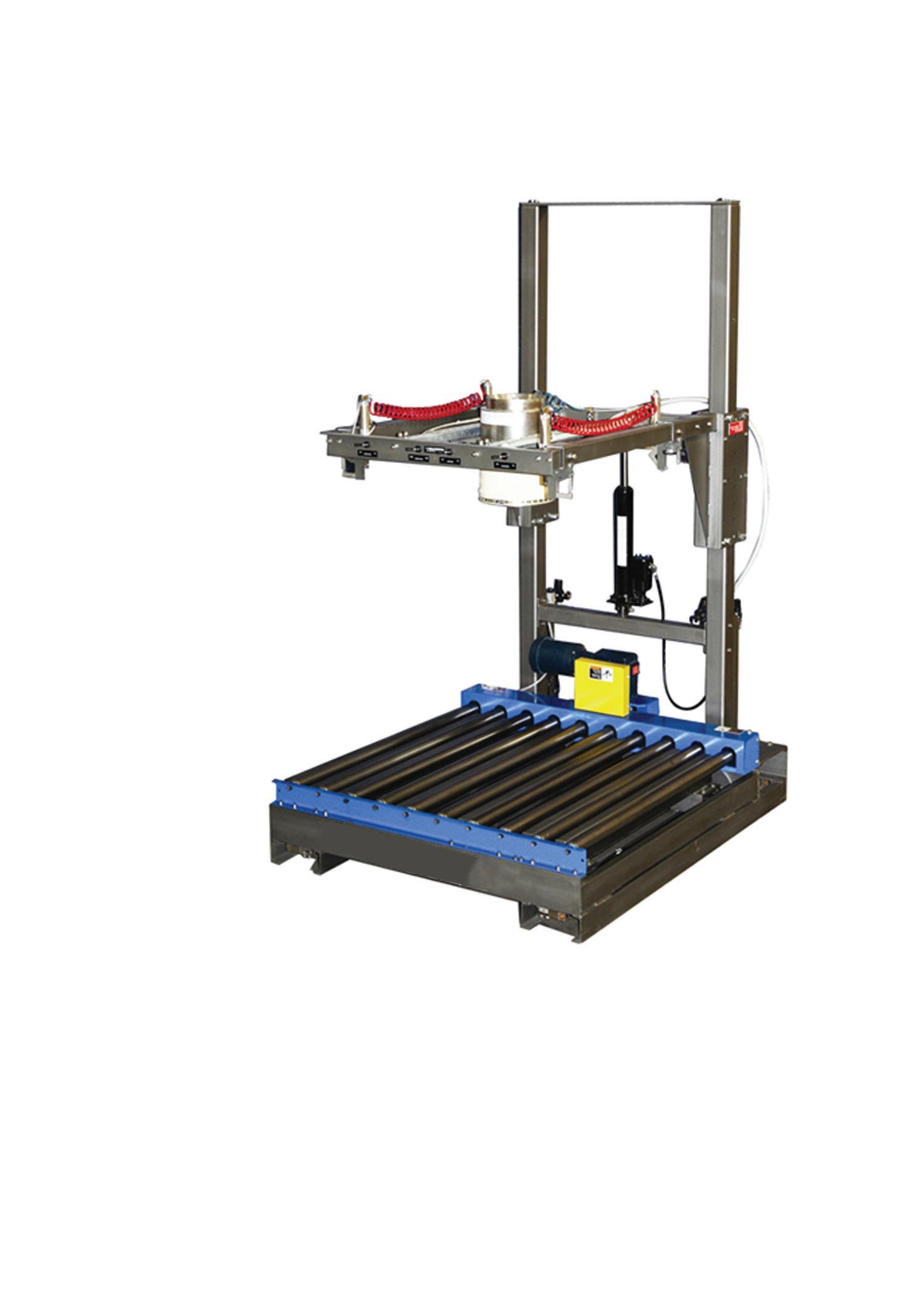

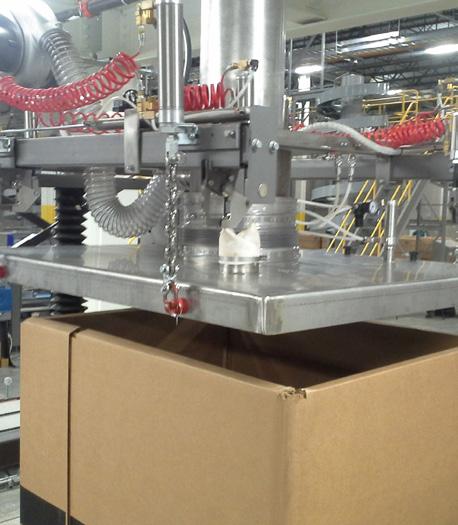

Systèmes de remplissage de boîtes

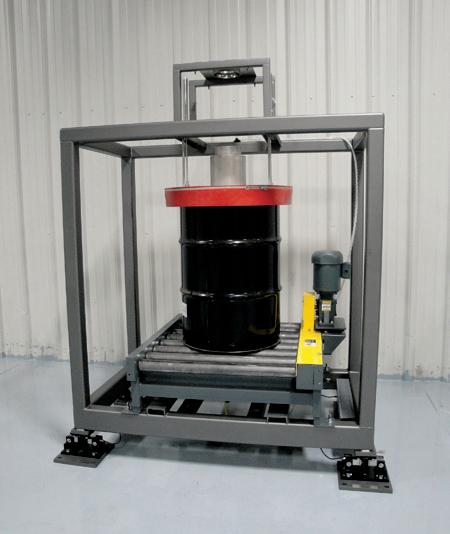

Systèmes de remplissage de fûts

Réglage automatique de la hauteur et convoyeurs à rouleaux

Conceptions mobiles et à faible chargement

Gestion des données sur le contrôleur de pesage

Libération automatique de la boucle du sac

Une société Automated Handling Solution

www.spiroflow.com

22

STATIONS DE VIDANGE DE SACS

• Réduire considérablement les émissions de poussière • Améliorer l’efficacité de l’opérateur • Conception ergonomique • Environnement de travail plus propre • Conceptions robustes et éprouvées • Option de compacteurs de sacs intégrés • Conceptions spéciales pour répondre à des exigences spécifiques • Gamme de convoyeurs pour transférer les matériaux vidés à traiter ou à emballer

23

PALETTISATION ROBOTISÉE DE CAISSES ET DE SACS Nous fournissons des solutions complètes d’emballage de fin de ligne pour la palettisation de sacs et de boîtes. Ces systèmes sont conçus par notre équipe d’ingénieurs experts utilisant les dernières technologies en matière de convoyeur, de robotique, de vision industrielle et de contrôle de mouvement. Les solutions de fin de ligne sont conçues pour une variété d’industrie : automobile, biens de consommation, chimique, nutraceutique, alimentaire et médical.

• Utilisez les dernières nouveautés en matière de robotique • Technologie de sécurité • Dernière technologie PLC • IHM conviviale • Grande variété d’applications

www.spiroflow.com Une société Automated Handling Solution

24

SOLUTIONS D’AUTOMATISATION r te

e

id

e

m

s

n tio p e nc

on |C

ire

u tr

m ra og r |P

al |V

es |T

a

m

om |C

n

io

iss

Co

Ingénierie et mise en œuvre des systèmes de contrôle En tant que fournisseur de services complets de contrôle industriel, de mise en réseau et d’automatisation, nos ingénieurs vous aident à rendre votre processus de fabrication plus intelligent et plus efficace.

Systèmes de sécurité Nos équipes intègrent des systèmes de sécurité - en particulier des circuits de sécurité câblés, des relais de sécurité et des automates de sécurité pour de nombreuses applications, notamment la détection de poussières combustibles (NFPA 664) et d’ammoniac.

Assistance sur le terrain Les membres de notre équipe peuvent visiter votre usine lorsque votre processus de fabrication doit être amélioré.

Nos ingénieurs vous aideront si nous avons fourni le travail initial d’intégration des systèmes de contrôle ou si un autre intégrateur l’a fait.

ém |D

e nt

e

ép

n

tio ta n e

e vu e |R

d in

a nd

um

r re

ar

oc |D

Nous avions un problème d’automatisation complexe qui causait 100 000 $ par jour de perte de production. Spiroflow a répondu dans un court délai, et grâce à son expertise en ingénierie et à son travail acharné 24 heures sur 24, la situation a été résolue en moins de 48 heures !”

-Casey Cox de Penntech

25 Vous cherchez à améliorer la sécurité et l’efficacité de votre application industrielle ?

Spiroflow Automation Solutions propose des solutions techniquement avancées et personnalisées appuyées par plus de 45 ans d’expérience dans l’industrie pour vous aider à rendre votre processus de fabrication plus intelligent et plus efficace.

En tant que membre de l’AMSC, Spiroflow Automation est un fournisseur de services complets de contrôle industriel, de mise en réseau et d’automatisation. Nous nous spécialisons dans l’intégration de systèmes de contrôle dans différents domaines du contrôle industriel, y compris le PLC et le contrôle de mouvement, le contrôle de presse et l’automatisation des processus.

Découvrez comment nous pouvons rendre votre application industrielle plus sûre et plus efficace.

Spiroflow Automation fait partie d’un petit groupe d’élite d’entreprises reconnues comme intégrateurs de systèmes reconnus par Rockwell Automation.

Nous sommes également fiers d’être un partenaire intégrateur de système enregistré Wonderware.

Nos clients peuvent nous faire confiance pour avoir la compréhension, les connaissances, la formation et l’expérience nécessaires pour mettre à niveau, étendre ou convertir leurs systèmes Wonderware ou installer un nouveau système Wonderware.

Notre Philosophie Pour nous, l’intégration des systèmes de contrôle consiste à détecter et à réagir. Peu importe l’industrie ou l’application, nous concevons et construisons des systèmes complets et intégrés.

Chez Spiroflow Automation, nous croyons en l’ingénierie de la valeur. Nous veillons à ce que nos clients tirent le meilleur parti des services de systèmes de contrôle que nous fournissons, dépassant souvent les attentes.

Une fois que nous comprenons vos besoins (coût, fiabilité ou capacité de processus), nous pouvons, bien sûr, soumissionner pour votre projet exactement comme spécifié, mais nous pouvons souvent faire des recommandations de réduction des coûts qui ne relèvent pas d’une spécification de soumission basée sur nos processus d’ingénierie de valeur et notre industrie.

www.spiroflow.com Une société Automated Handling Solution

26

Pièces et service

Nous avons une équipe mondiale de mise en service des installations mécaniques et électriques.

Qu’il s’agisse de supervision d’installation, de mise en service/débogage ou de formation sur site, faites-nous simplement part de vos besoins. Nous sommes disponibles pour vous aider.

Ce que vous faites passer dans notre équipement, c’est votre affaire.

Comment vous le faites fonctionner, c’est la nôtre !

Chez Spiroflow, nous pensons que l’assistance et le service après-vente font partie intégrante de chaque solution de manutention de matériaux en vrac que nous proposons. Nous avons des systèmes qui fonctionnent depuis des décennies et cela signifie qu’ils sont non seulement bien conçus, mais aussi bien entretenus.

Besoin de pièces détachées ?

Scannez le code QR pour accéder directement à notre formulaire de pièces de rechange.

27

Spiroflow Knows®

L’assistance produit, les actualités de l’industrie et bien plus encore sont disponibles auprès de nos experts techniques sur : www.spiroflowknows.com. Communiquez avec notre équipe des ventes pour savoir comment vous pouvez obtenir des heures de perfectionnement professionnel.

• Entrainement sur place • Mise en service/débogage • Supervision d’installation • Contrats de service • Ligne d’assistance téléphonique • Journées de formation • Heures de développement professionnel

INDUSTRIES DESSERVIES

Industrie alimentaire

Produits chimiques

• Produits et ingrédients de boulangerie • En-cas • Produits alimentaires • Sucre et Confiserie • Boisson/café et thé • Vitamines et suppléments • Aliments pour animaux de compagnie et autres animaux

• Produits chimiques généraux • Produits chimiques organiques et inorganiques • Produits chimiques agricoles • Plastiques, polymères et caoutchouc • Peintures, pigments et revêtements • Résines

Produits de consommation • Verre et céramique • Produits de construction • Pâte à papier, papier et produits du bois • Cosmétique et soins personnels • Pharmaceutique

www.spiroflow.com Une société Automated Handling Solution

www.spiroflow.com 1609 Airport Blvd Monroe, Caroline du Nord 28110 États-Unis +1 704 246 0900

Lincoln Way, Clitheroe, Lancashire BB7 1QG, Royaume-Uni +44 (0) 1200 422525

sales@spiroflow.com

AHS & AMP Europe

AHS & AMP Europe

AHS & AMP Europe

Lincoln Way, Clitheroe, Lancashire BB7 1QG, Royaume-Uni +44 01200 409253

Springwood Way, Macclesfield Cheshire, SK10 2ND Royaume-Uni

Otto Hahn Strasse 11 61381 Friedrichsdorf, Allemagne
