C O R A L I N A
CORALINA
CARACTERÍSTICAS
La piedra Fosilina es una piedra caliza formada por más de un 50% de carbonato de calcio que data del período pleistoceno en los lechos marinos, lo cual explica el por qué se pueden encontrar fósiles de corales y otros animales marinos en ella. La mayor cantidad de canteras de esta piedra pueden encontrarse en los arrecifes de coral.
APLICACIONES
• Propiedad térmica: repele el calor
• Mantiene la frescura del espacio
• Presencia de corales, toque natural
• Fácil combinación por su color neutro
• Facilidad de limpieza y mantenimiento cuando es tratada adecuadamente
• Fácil reparación
• Propiedad antideslizante

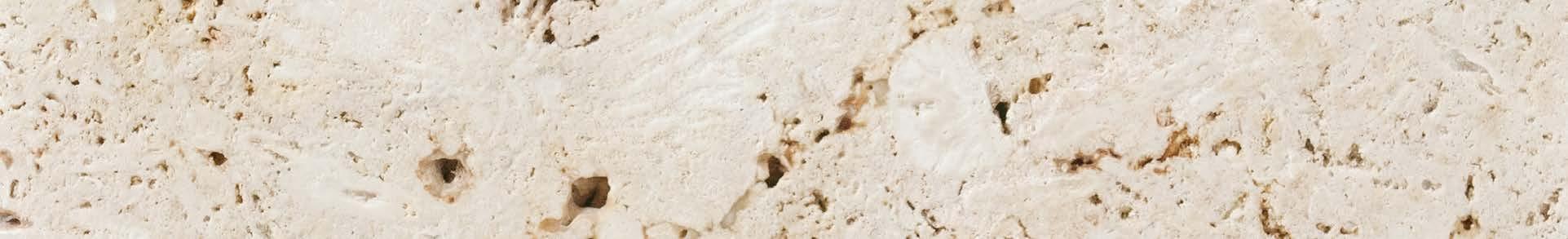

Color: crema Densidad: semiporosa Diseño / aplicaciones: uniformidad de tono, precisión de los detalles y apariencia natural. Siempre muestra su color natural.
Proyectos arquitectónicos, tanto de interior como de exterior, de uso público o privado, como en residencias, hoteles y plazas. Regularmente es utilizada en las proximidades de las playas por su rusticidad, porosidad y presencia de corales. Así como cuando se quiere diseñar común estilo neoclásico o simplemente fresco y diferente. entre las aplicaciones están, revestimientos en pisos, paredes, jardines, piscinas, bordillos, jacuzzis, baños, columnas, capiteles, frontones, marcos de puertas y ventanas, columnas, balaustres, bordillos de piscinas y elementos decorativos en interior y exterior.
Formatos: 30x30 cm 30x61cm Espesores: 2 cm
41x41cm 46x46cm 3.2 CM
61x61cm 91x91cm 4.5 cm
ESP E CIFIC A CIONES
CORALINA
Durante muchos años, se ha extraído y procesado la piedra Fosilina de la mejor calidad en sus diferentes variedades: Platinum, Antik, Premium, Creole, Klein. Se cortan y procesan controlando todo el proceso desde la extracción de la materia prima hasta el producto final, garantizando la más alta calidad en cada una de nuestras piezas.
C O R A L I N A A N T I K
RESULTADOS DE PRUEBAS COMPRESSIVE STRENGTH 5,119 psi Modified ASTM C666 “Standard Test Method for Resistance of Concrete to Rapid Freezing and Thawing” AVERAGE WEIGHT PERCENT ABSORPTION 4.21% AVERAGE DENSITY 136.7 lb/ft3 ASTM C97 “Absorption and Bulk Specific Gravity of Dimension Stone” MODULUS OF RUPTURE IN A DRY CONDITION 688 PSI MODULUS OF RUPTURE IN A WET CONDITION 689 PSI ASTM C99 “Modulus of Rupture of Dimension Stone” Load Parallel to Rift
RESULTADOS DE PRUEBAS FLEXURAL STRENGTH IN A DRY CONDITION 688 PSI 222.5 FLEXURAL STRENGTH IN A WET CONDITION 568 PSI 330.4 WITH A STANDARD DEVIATION OF WITH A STANDARD DEVIATION OF ASTM C880 “Flexural Strength of Dimension Stone” Load Parallel to Rift FLEXURAL STRENGTH IN A DRY CONDITION 636 PSI 199.8 FLEXURAL STRENGTH IN A WET CONDITION 348 PSI 163.5 WITH A STANDARD DEVIATION OF WITH A STANDARD DEVIATION OF ASTM C880 “Flexural Strength of Dimension Stone” Load Perpendicular to Rift MODULUS OF RUPTURE IN A DRY CONDITION 766 PSI MODULUS OF RUPTURE IN A WET CONDITION 1,148 PSI ASTM C99 (2) “Modulus of Rupture of Dimension Stone” Load Perpendicular to Rift
RESULTADOS DE PRUEBAS AVERAGE INDEX OF ABRASION 38.3 ASTM C1353 “Abrasion Resistance of Dimension Stone by the Taber Abrader” MODULUS OF RUPTURE IN A DRY CONDITION 2,855 PSI MODULUS OF RUPTURE IN A WET CONDITION 3,541 PSI ASTM C170 “Compressive Strength of Dimension Stone” Load Parallel to Rift MODULUS OF RUPTURE IN A DRY CONDITION 3,124 PSI MODULUS OF RUPTURE IN A WET CONDITION 3,001 PSI ASTM C170 “Compressive Strength of Dimension Stone” Load Perpendicular to Rift

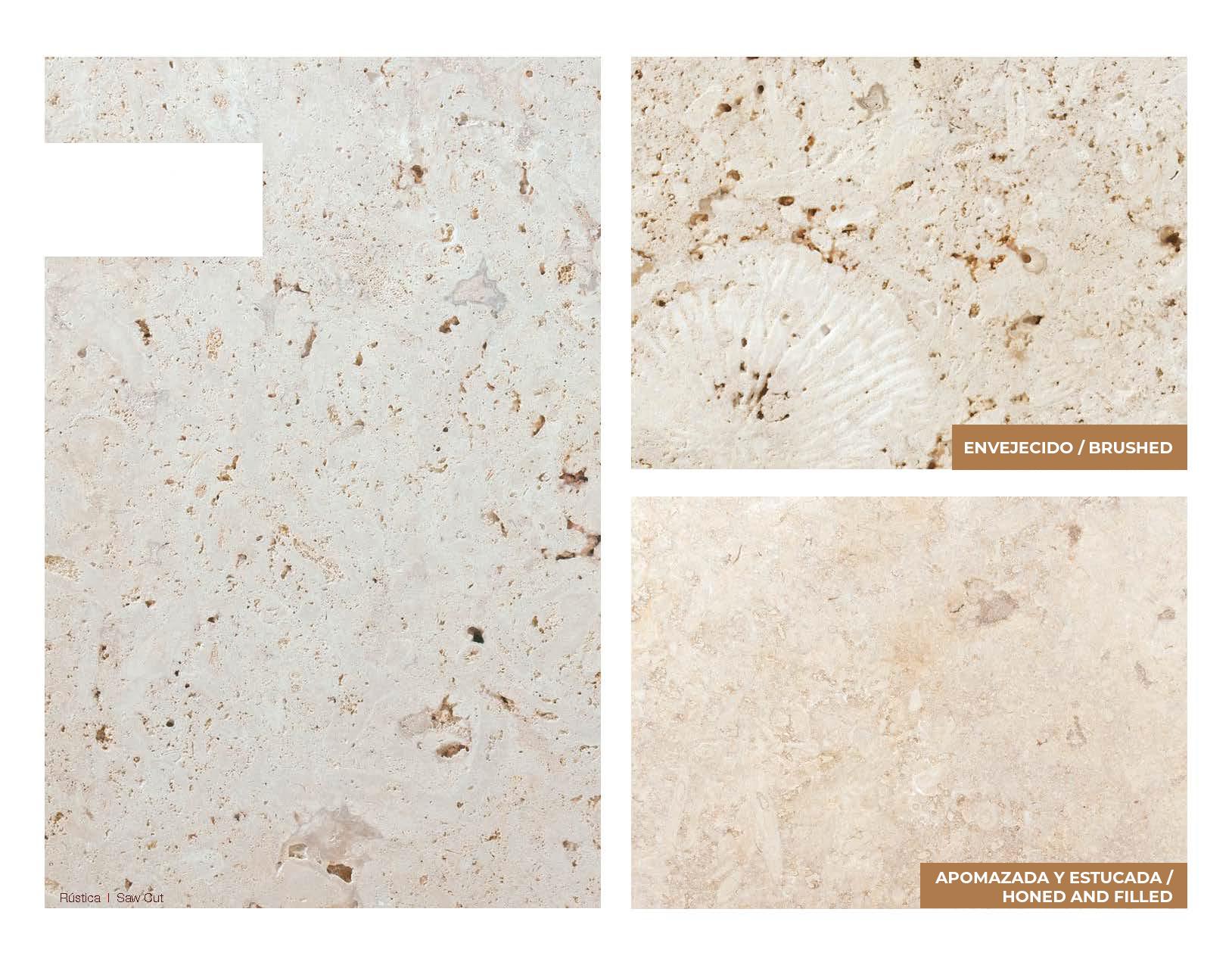

PRODUCTOS
PROD U CTOS
PROD U CTOS
PROYECTOS
PROYECTOS
PROYECTOS
PROYECTOS
PROYECTOS
Dirección: Calle Rafael Pillado Mourelle, 23. Polígono industrial Río Janeiro 28110 Algete, Madrid (Spain). Teléfono: +34 91 628 74 00. E-mail: info@soprobel.net Web: www.soprobel.net CORALINA
