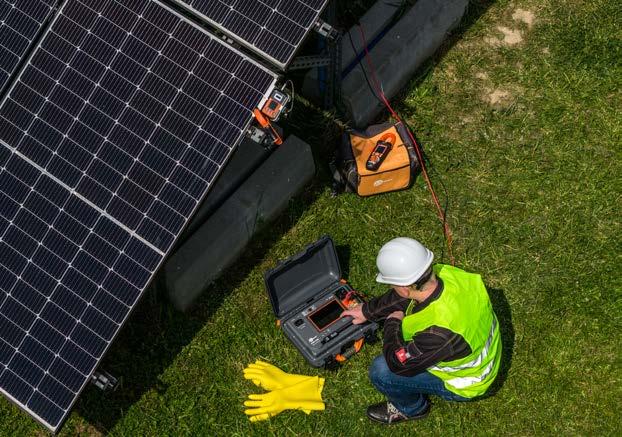

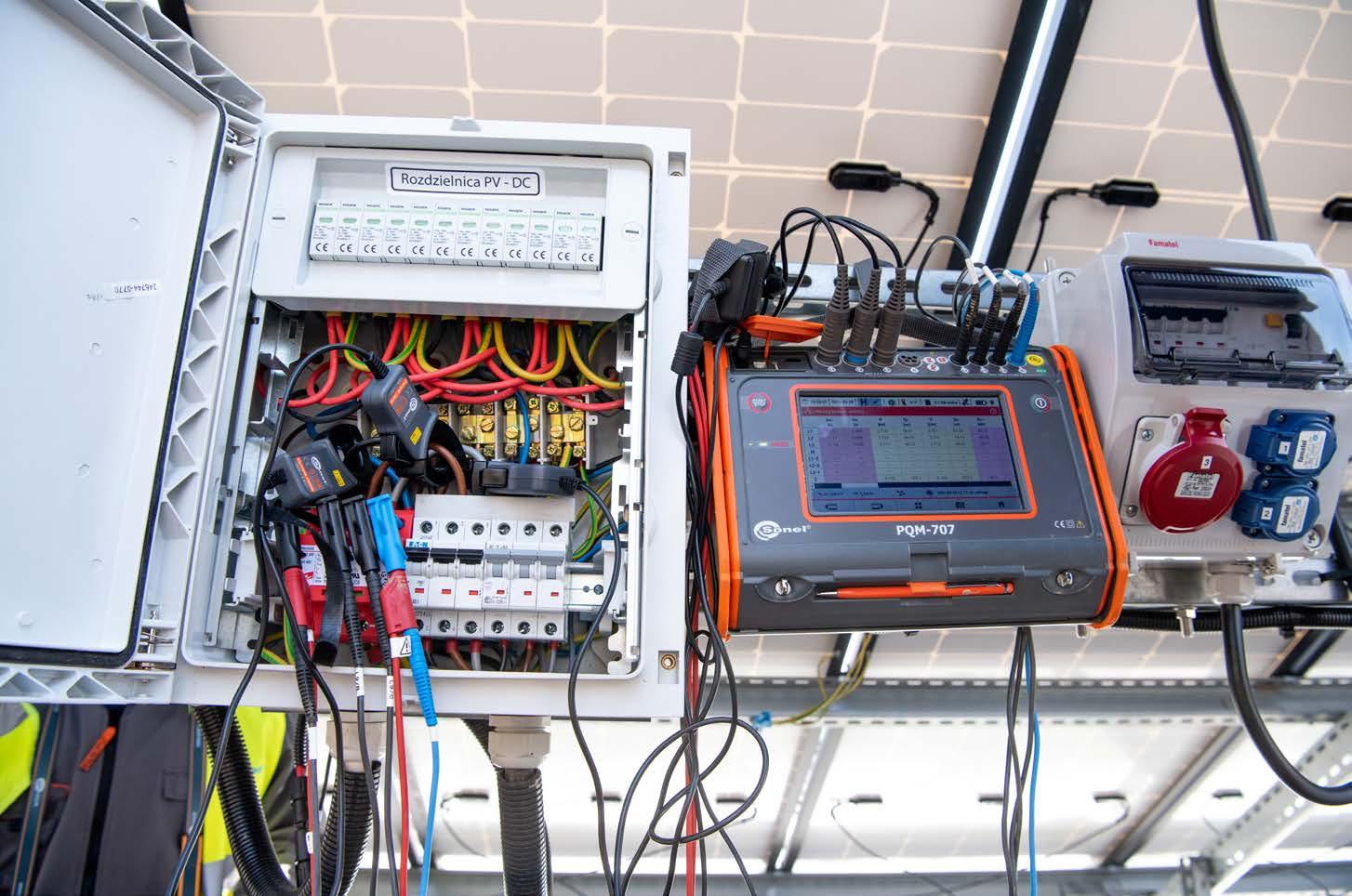

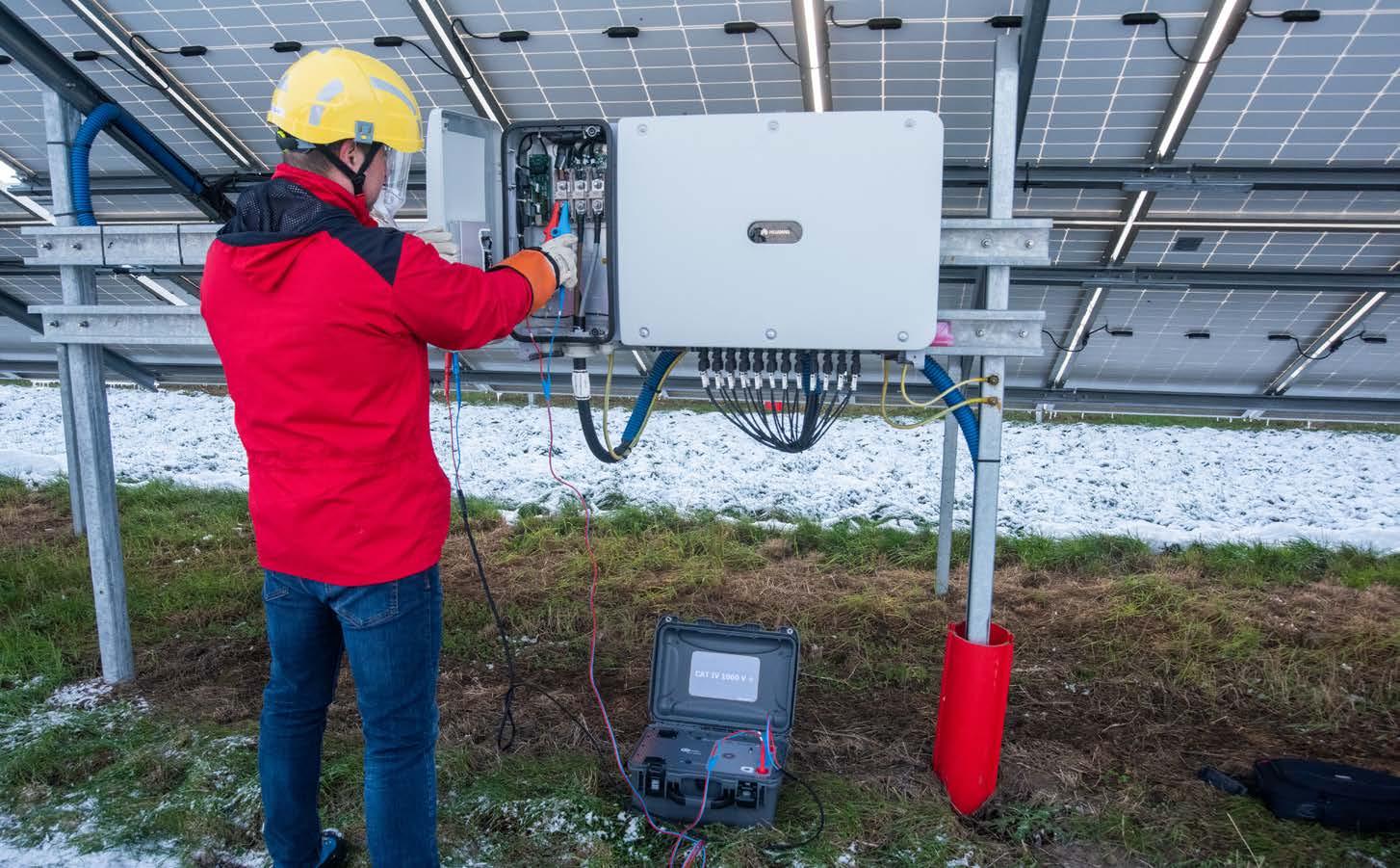

Mesures des installations PV NOUVEAU! Sonel PVM-1530

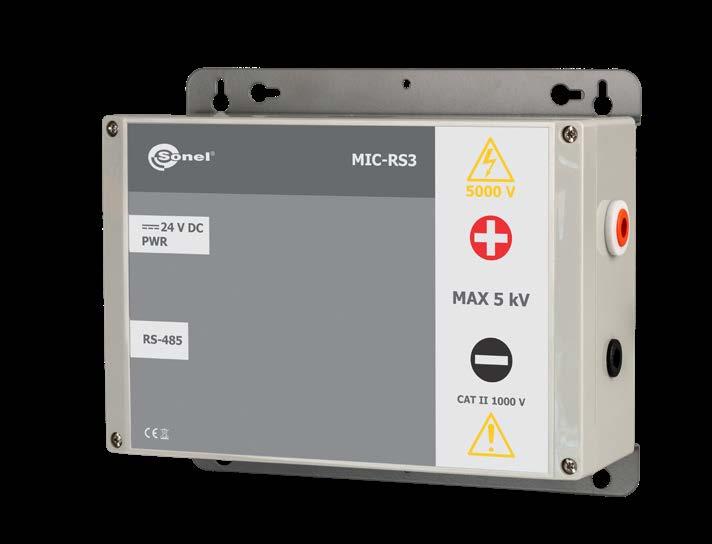

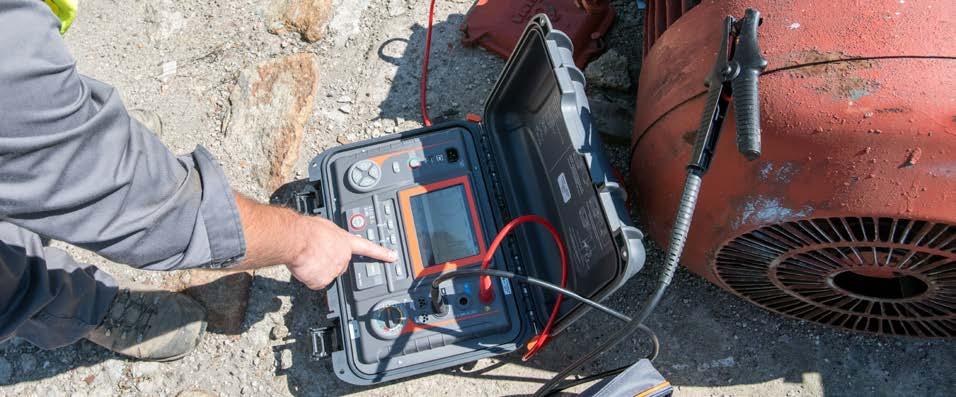

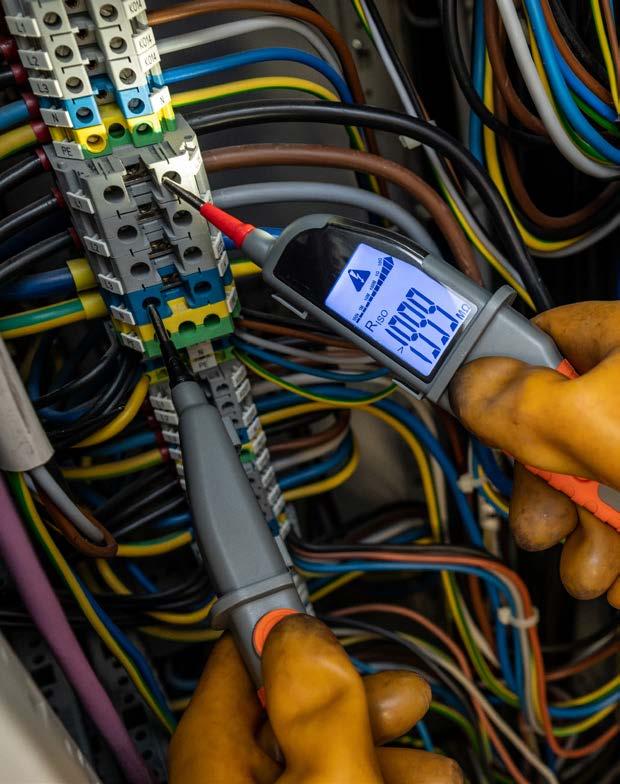

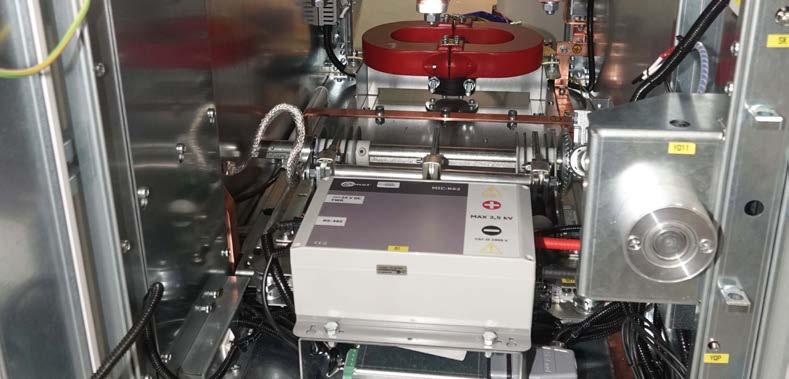

Mesures de résistance d'isolement NOUVEAU! MIC-RS (RS-485)

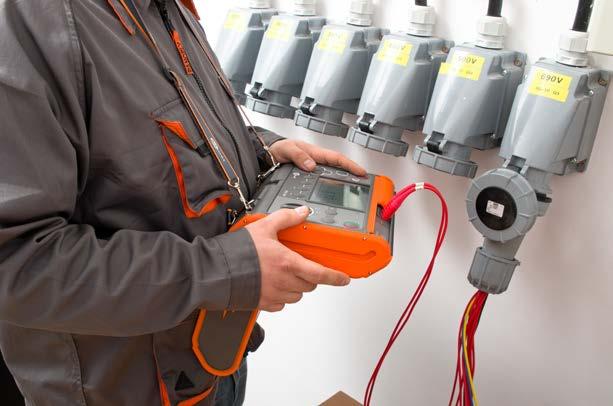

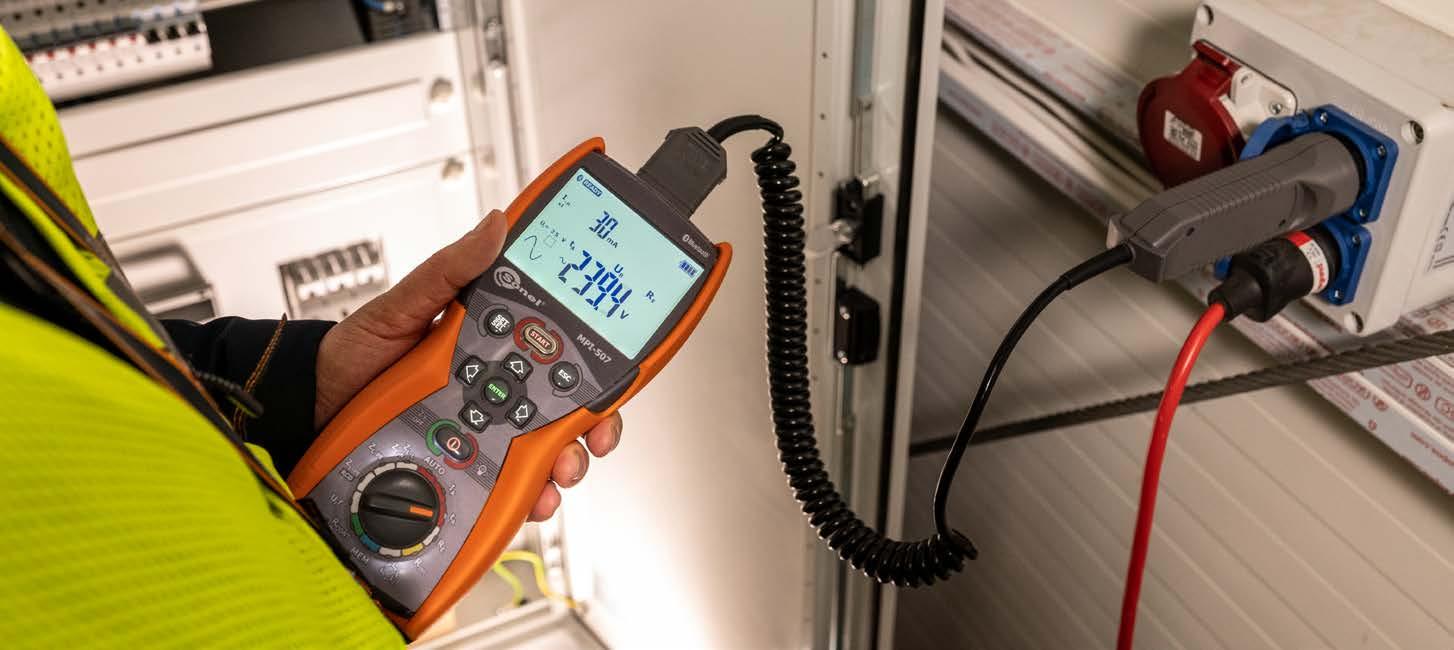

Mesures de boucle de court-circuit NOUVEAU! Sonel MZC-340-PV

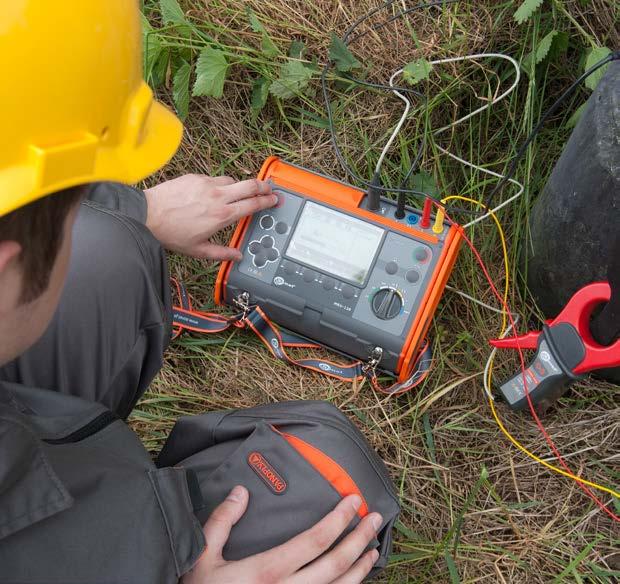

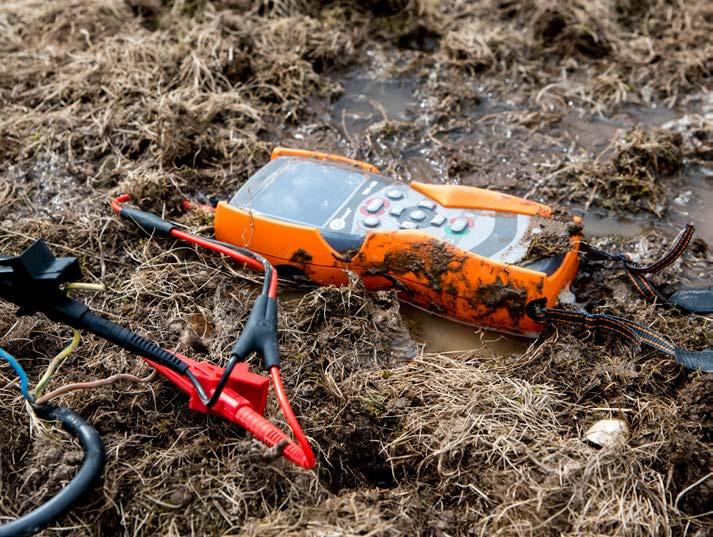

Mesures de terre NOUVEAU! Sonel MRU-12

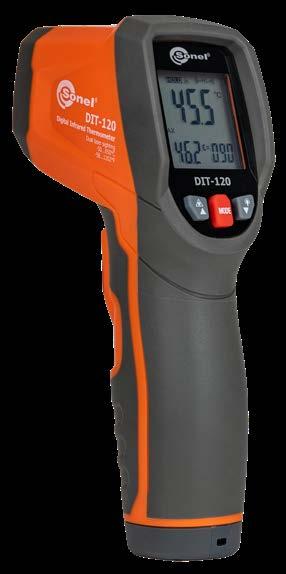

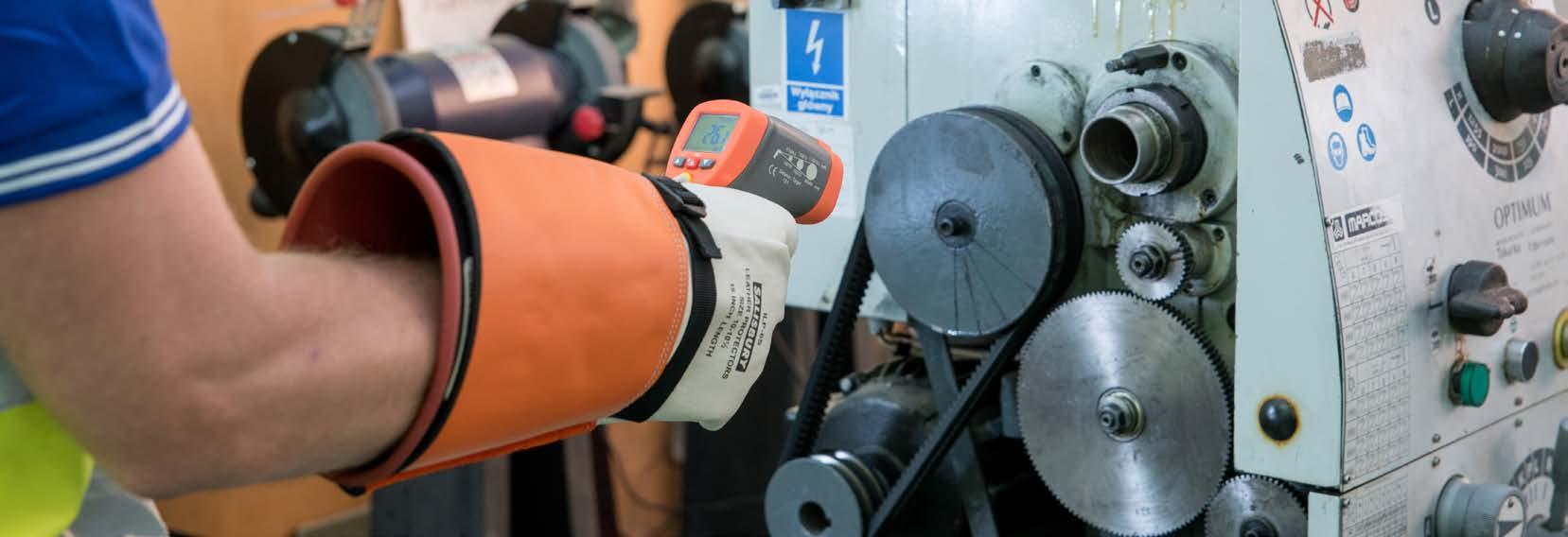

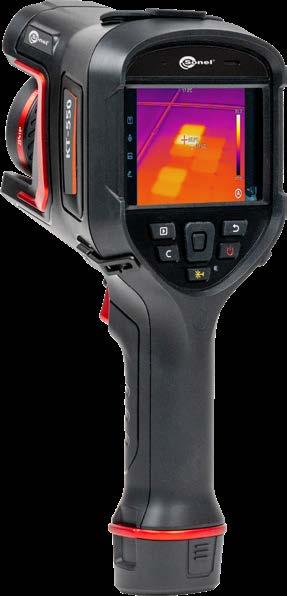

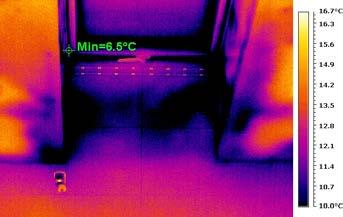

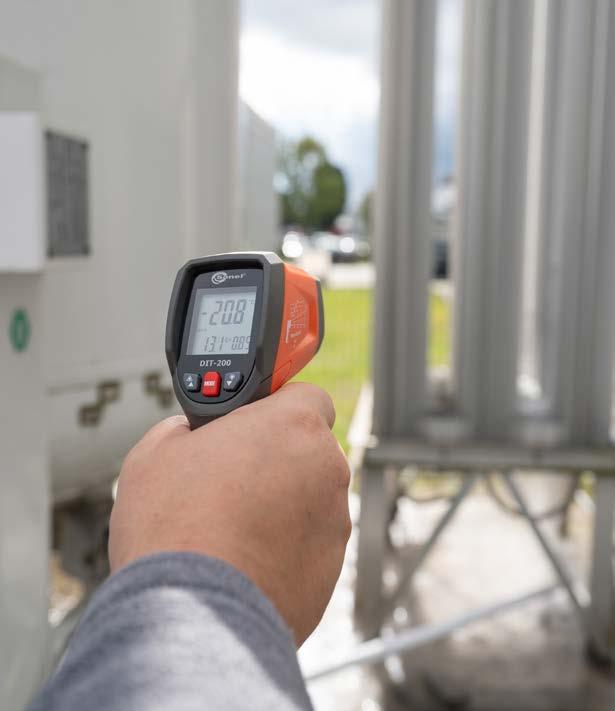

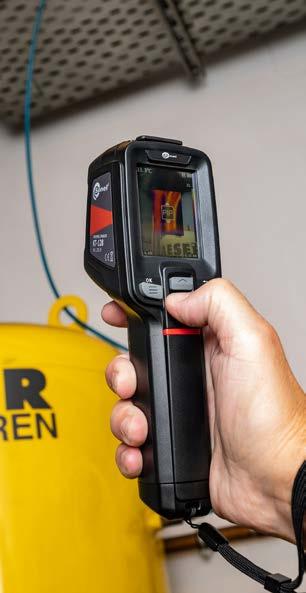

Mesures de la température

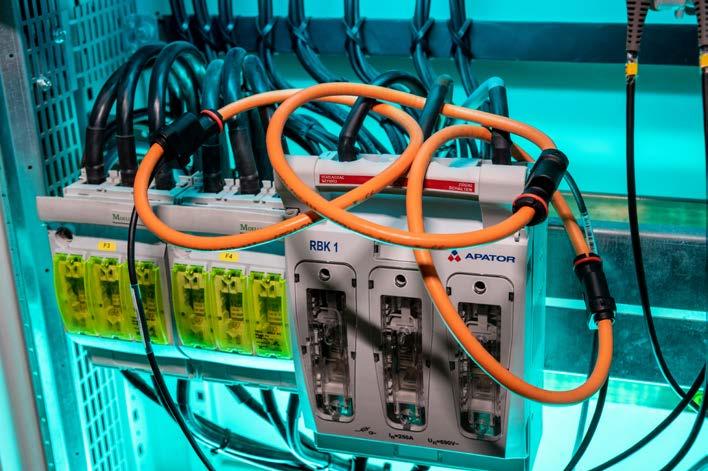

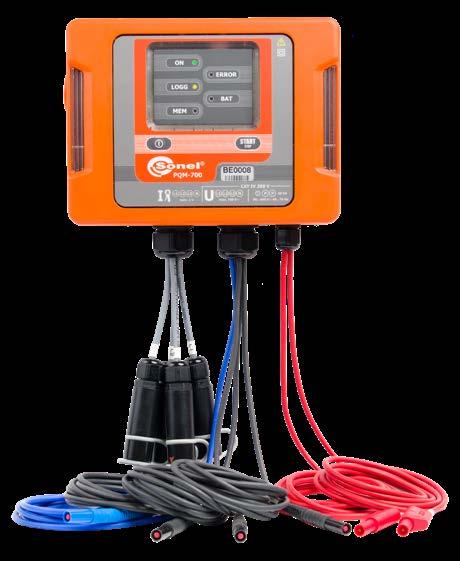

Logiciel Sonel Analysis
Sécurité de l’équipement électrique

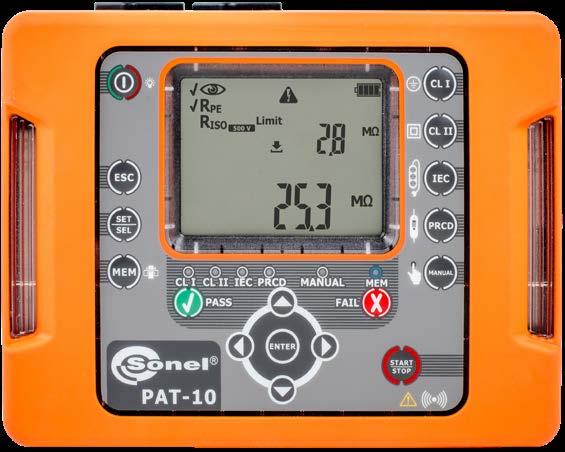

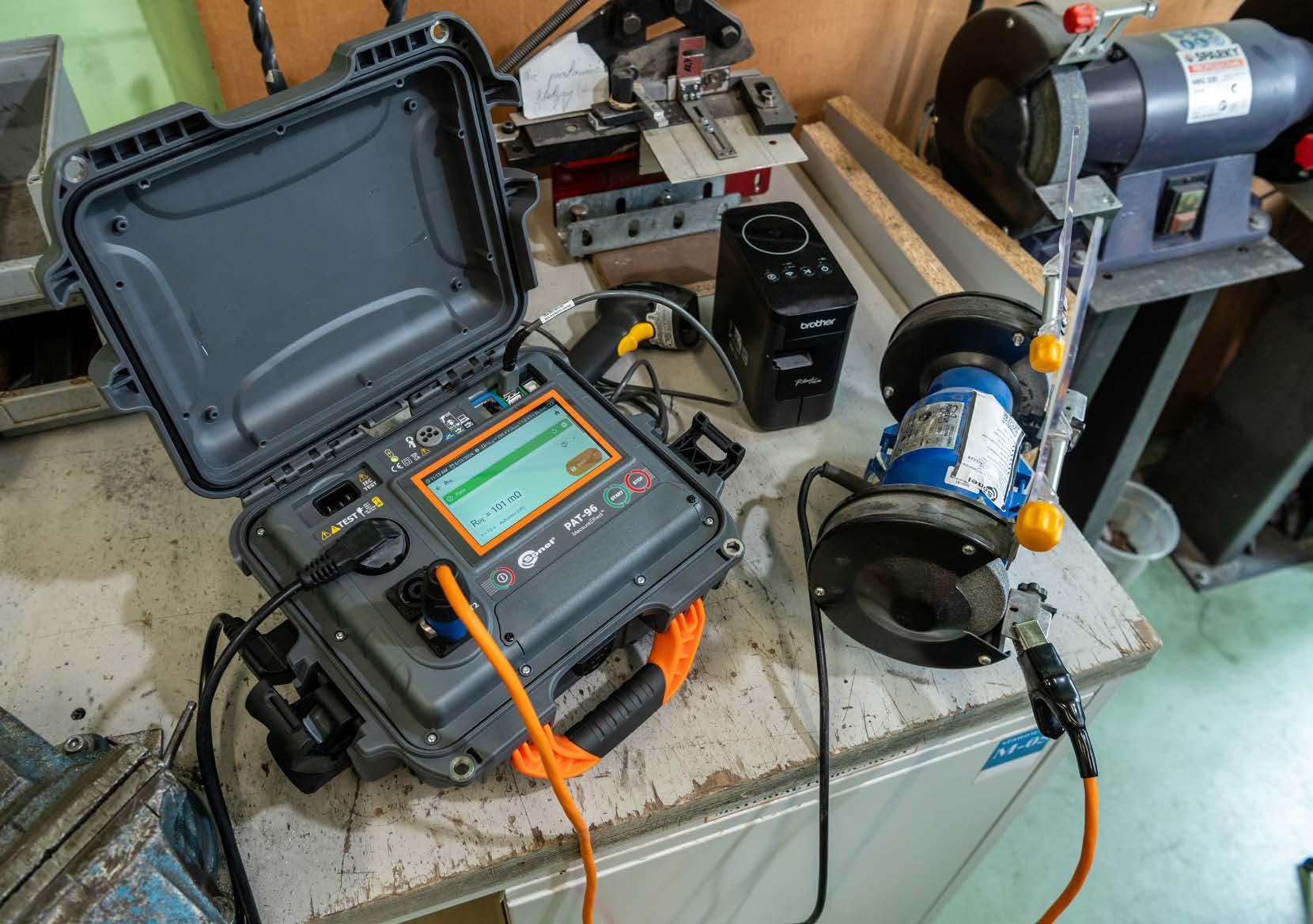

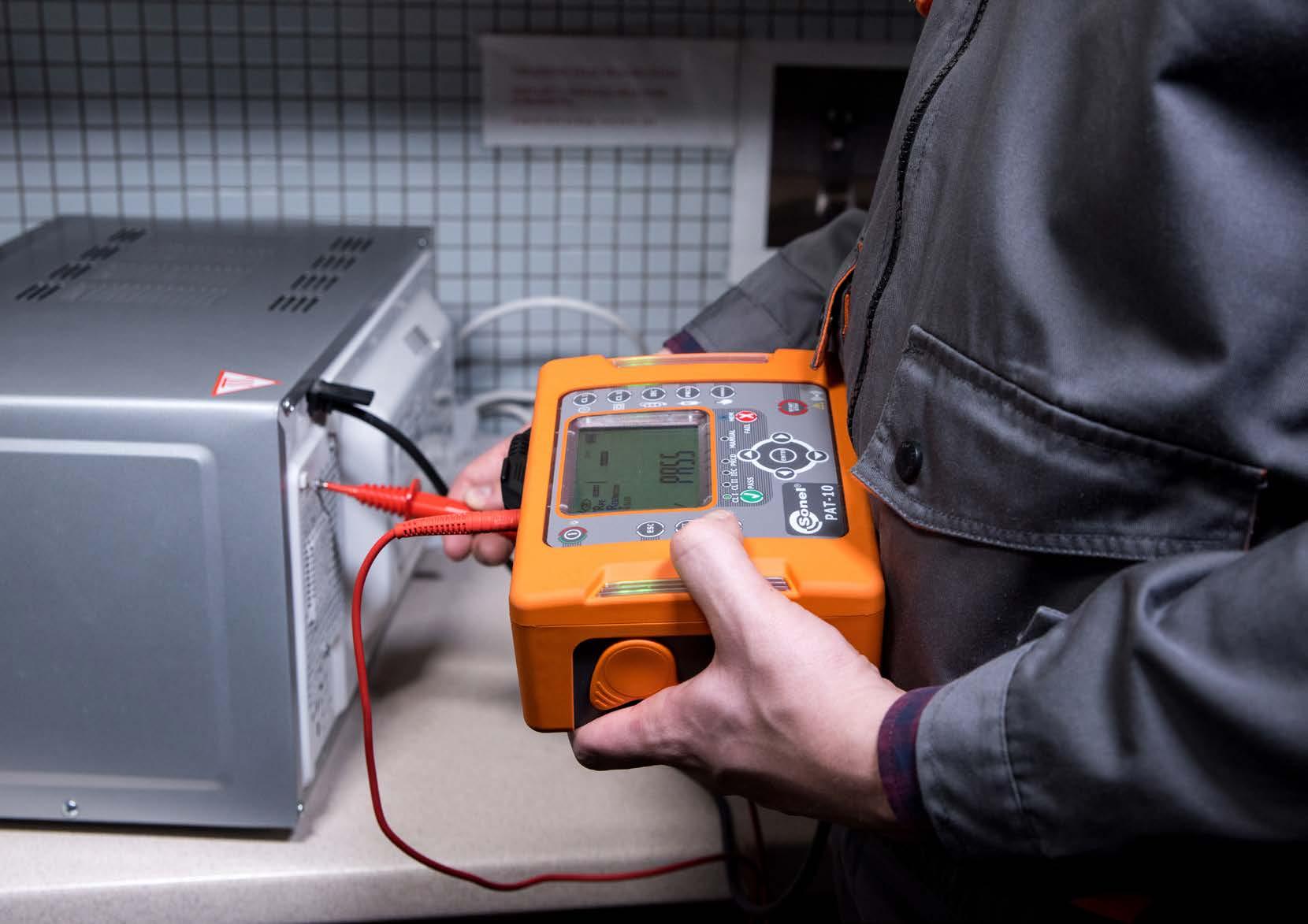

Appareils de mesure de la sécurité de l’équipement électrique NOUVEAU! Sonel PAT-95 /
Logiciel Sonel PAT Analysis

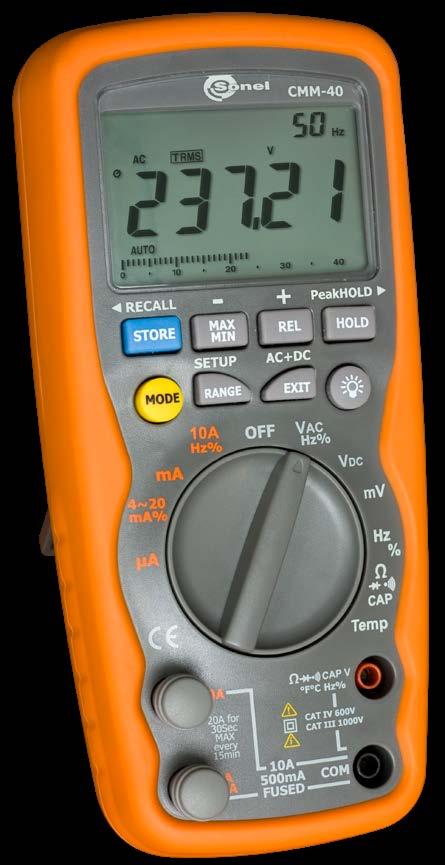

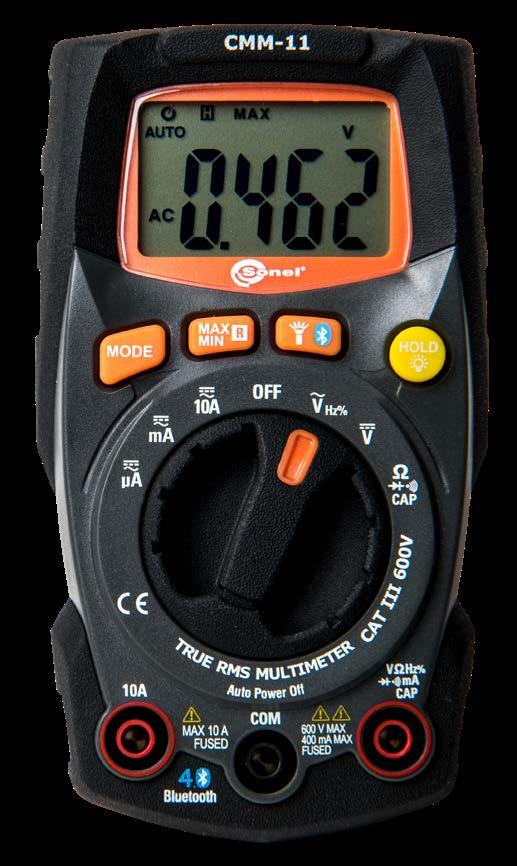

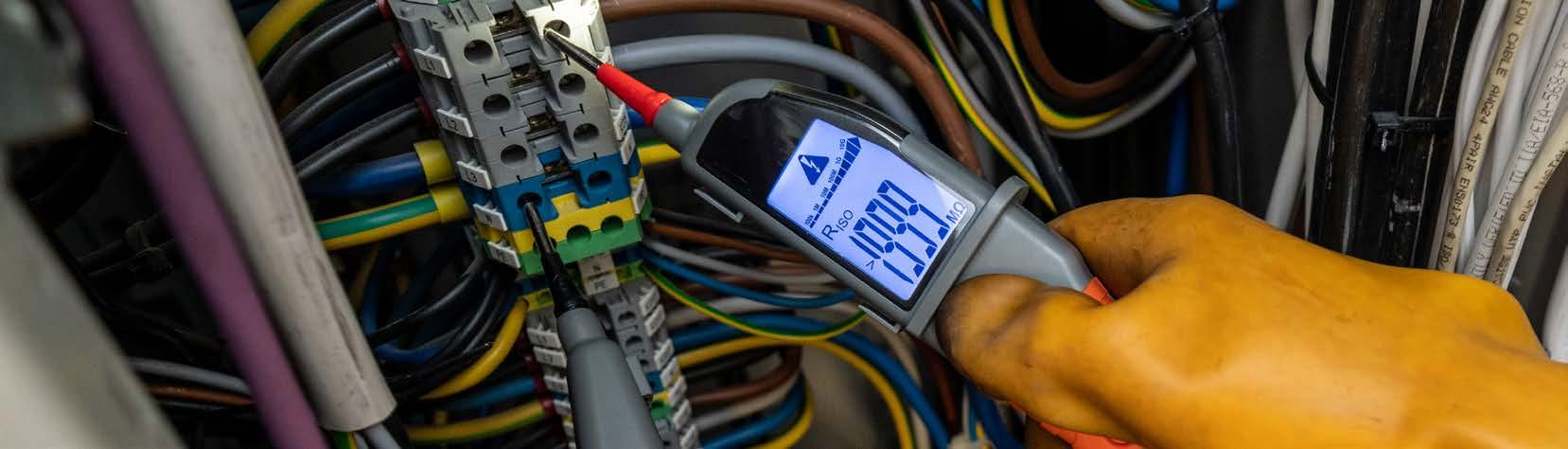

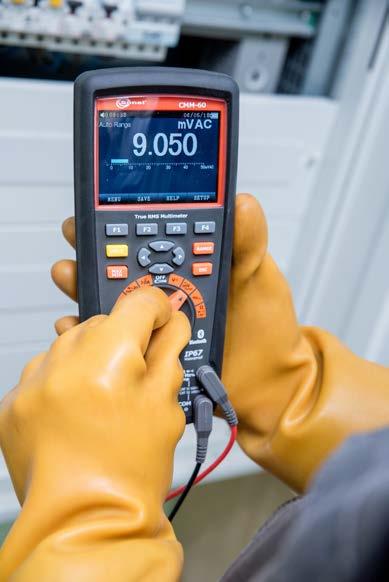

Appareils portatifs

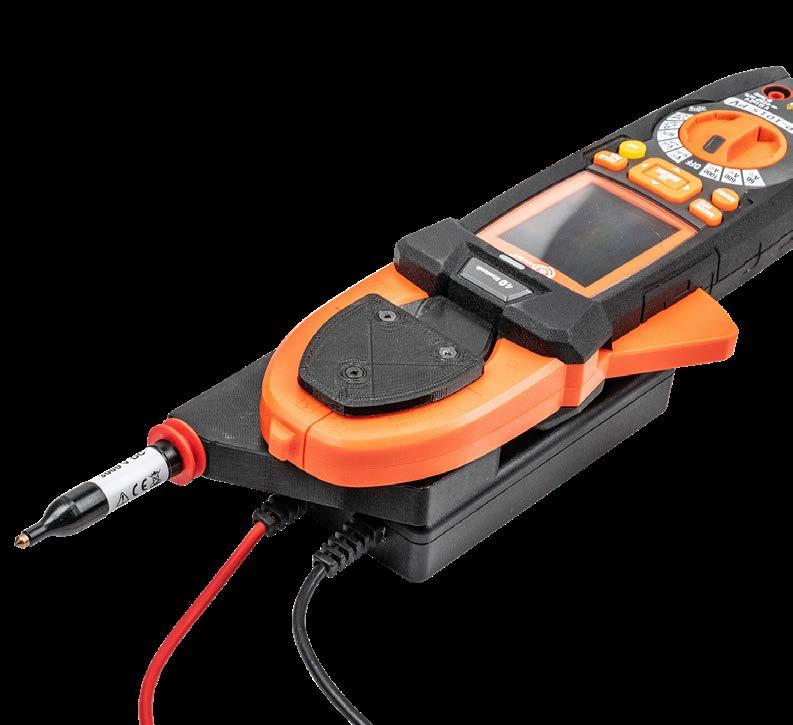

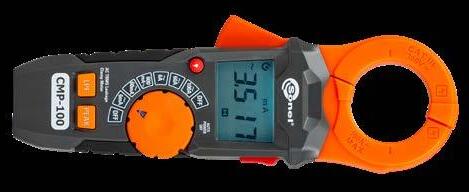

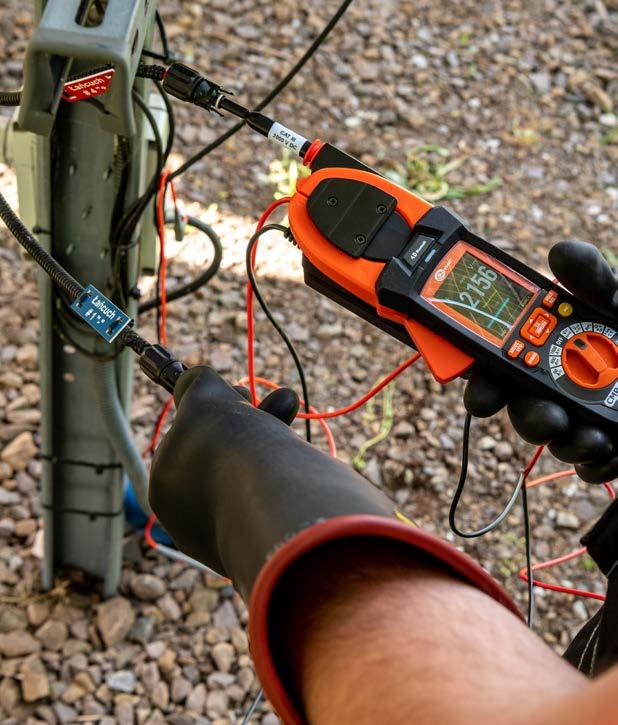

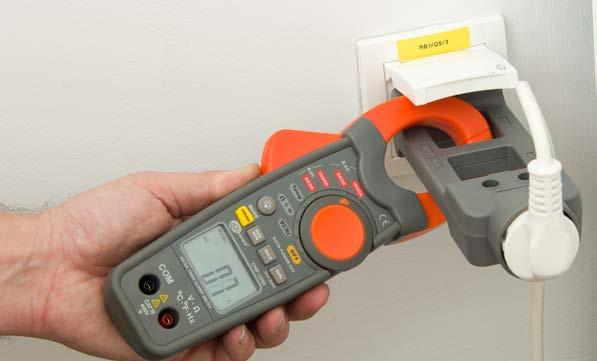

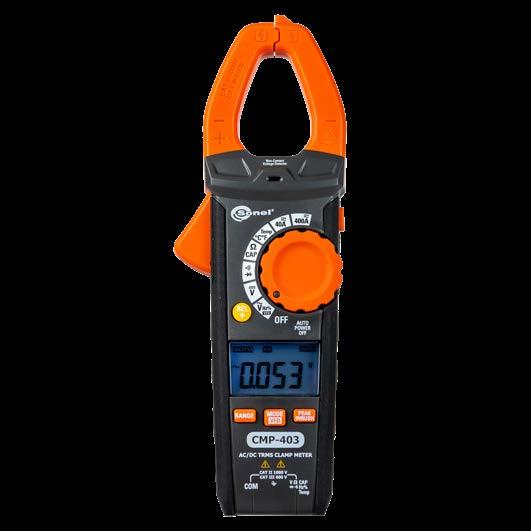

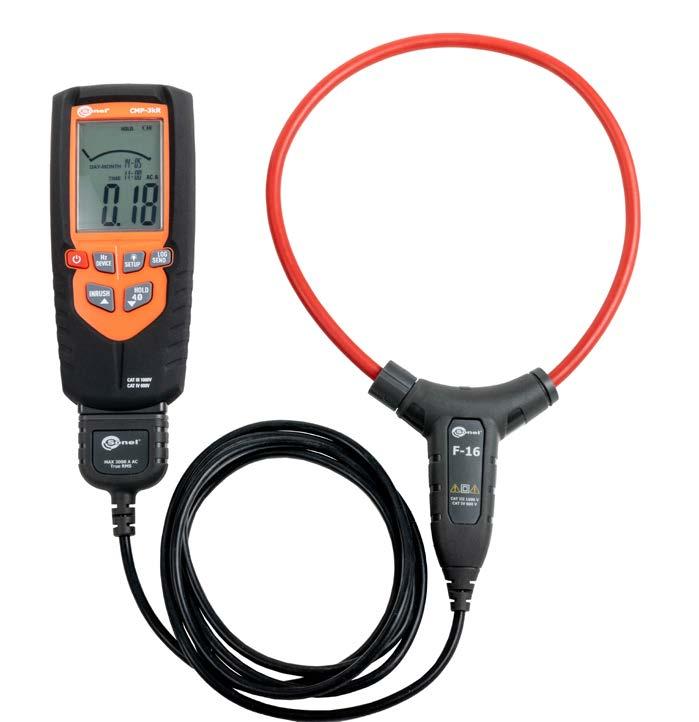

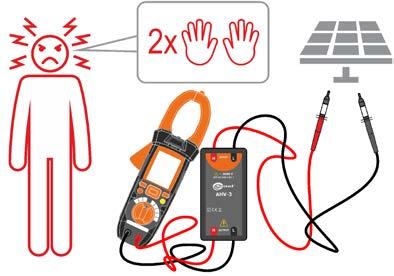

Appareil de mesure à pince NOUVEAU! Sonel CMP-100

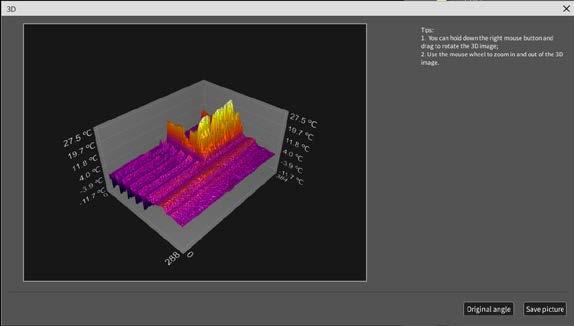

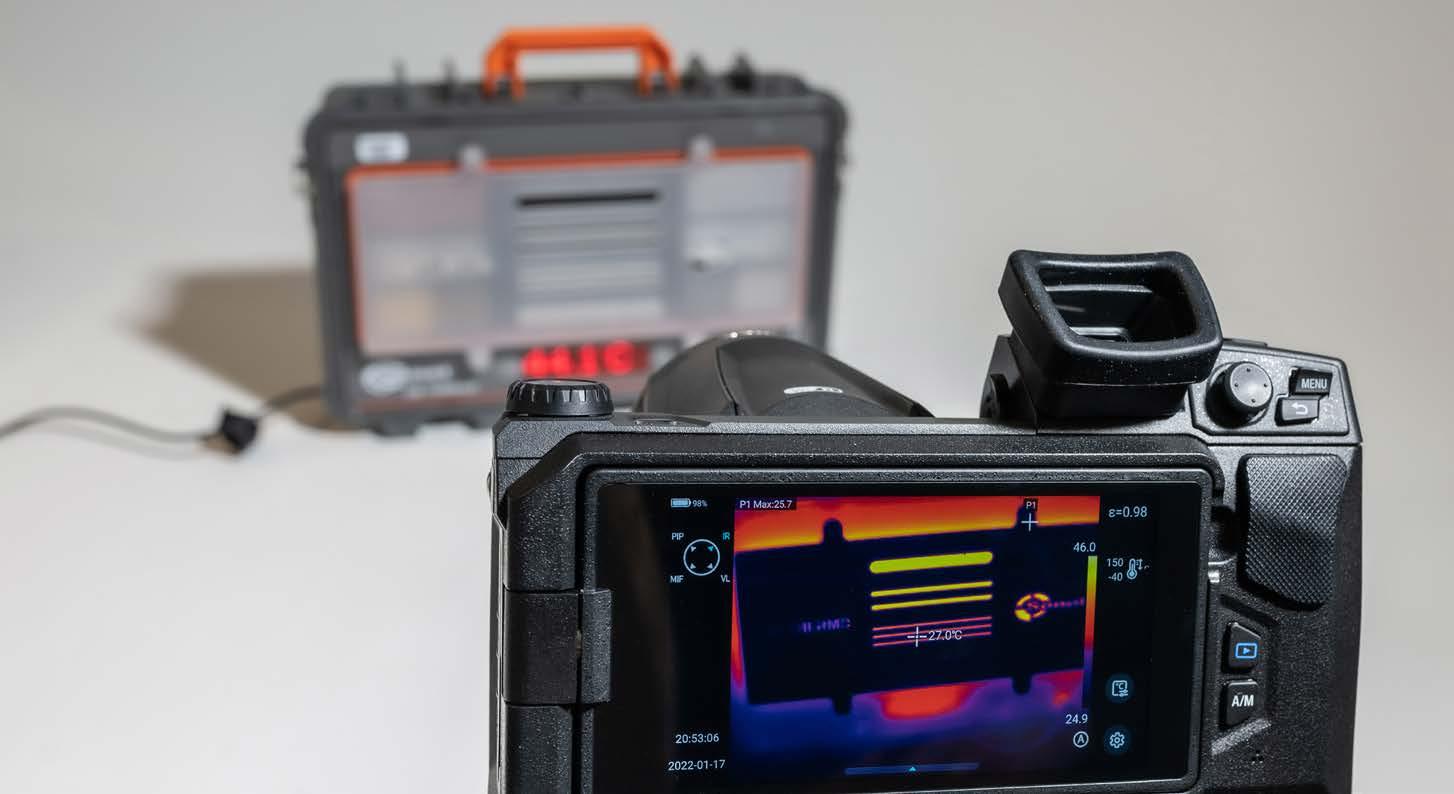

Logiciel Sonel ThermoAnalyze

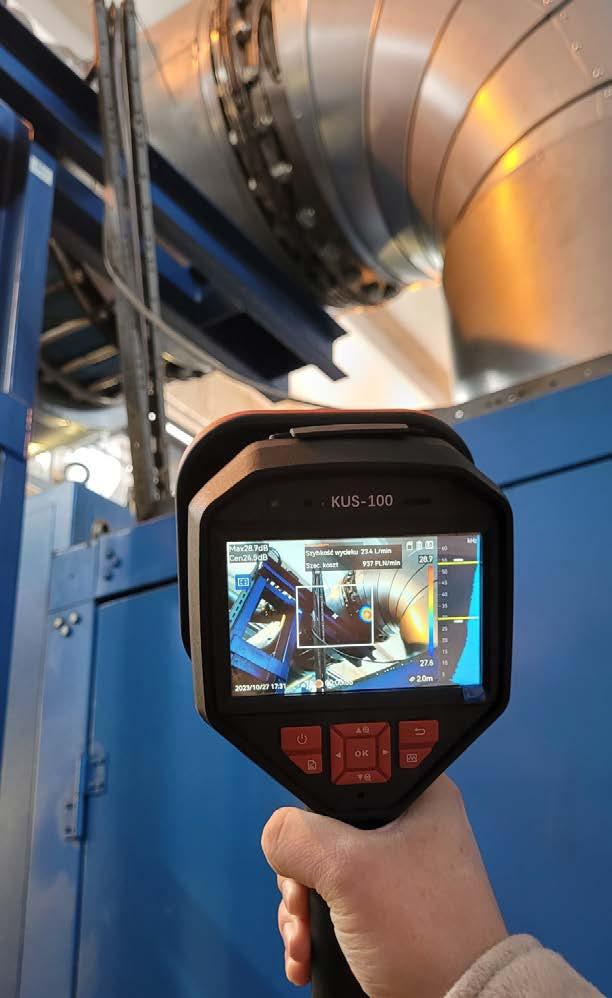

Mesures des décharges

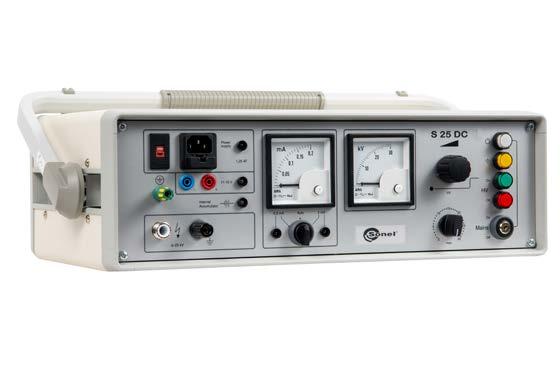

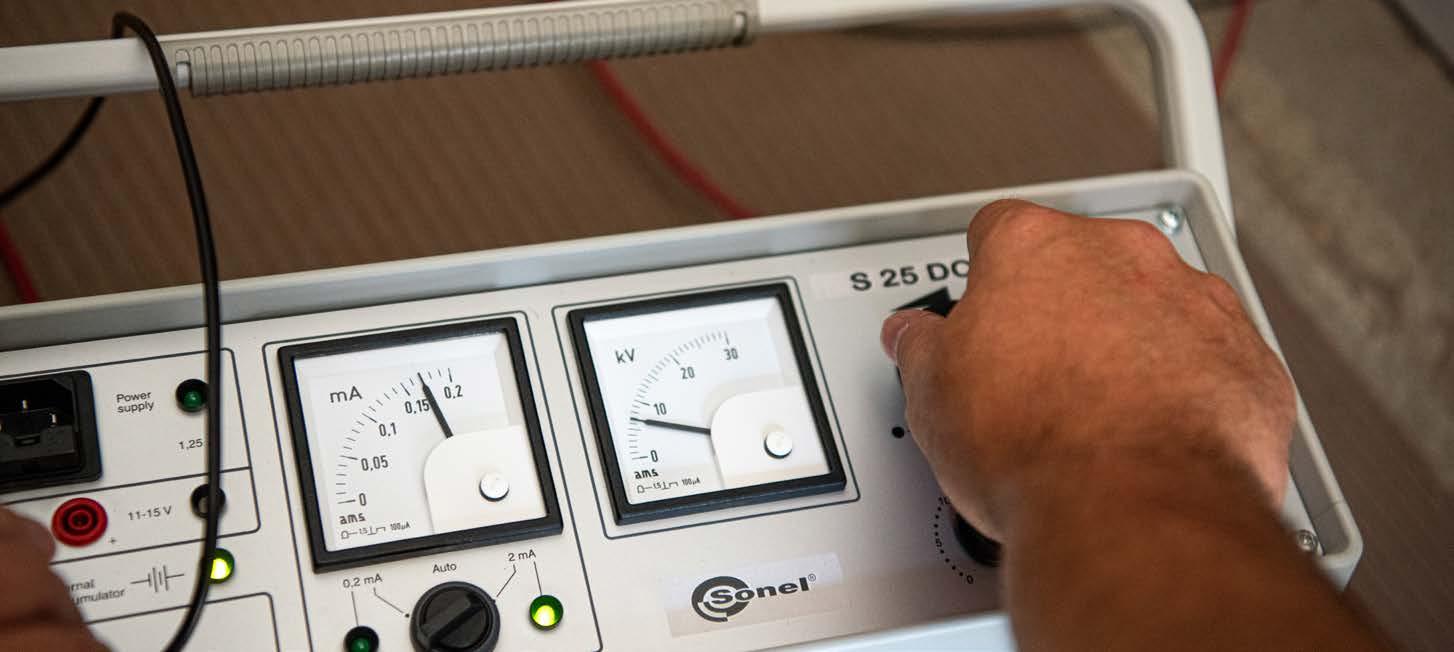

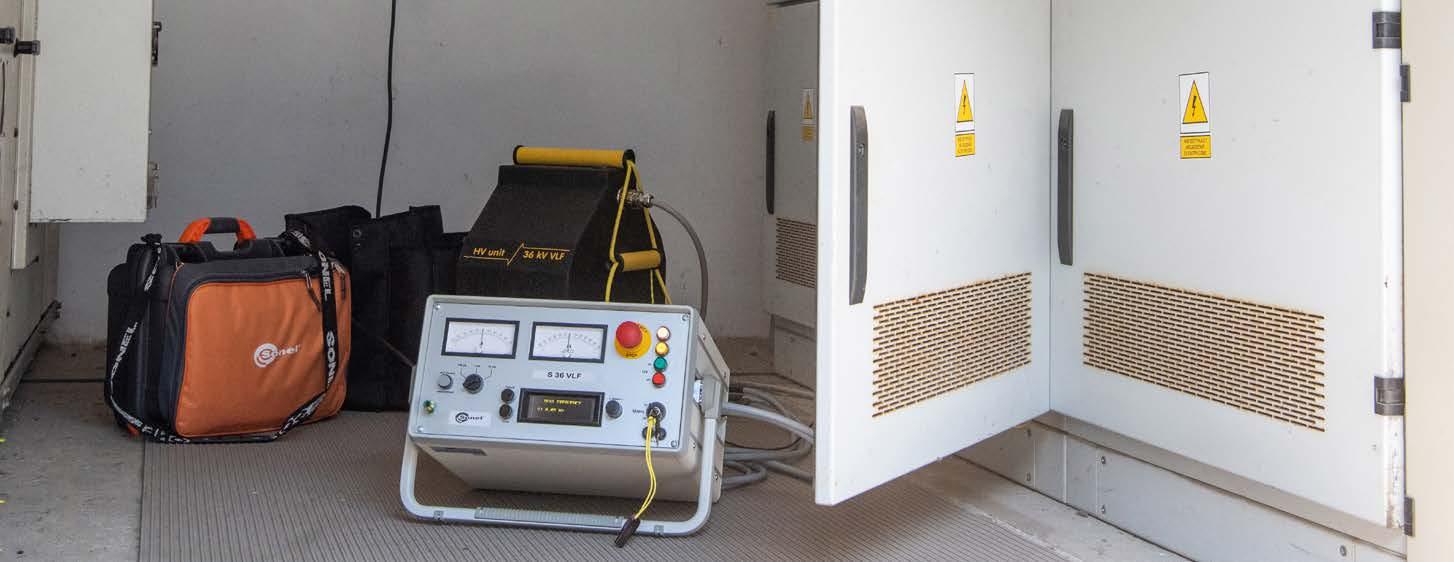

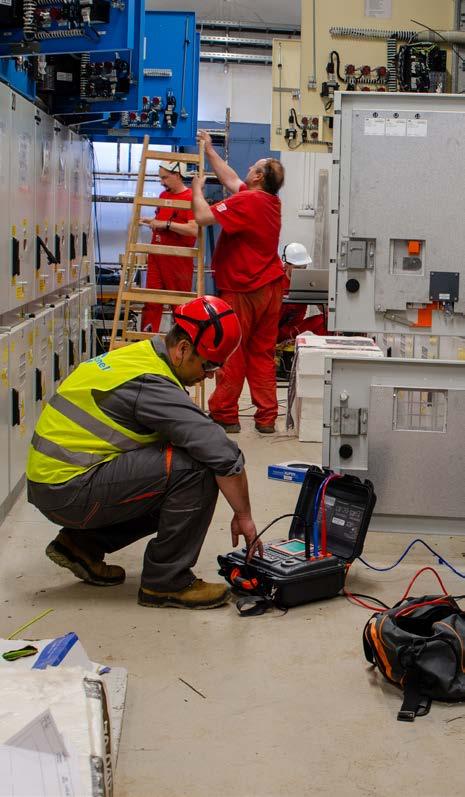

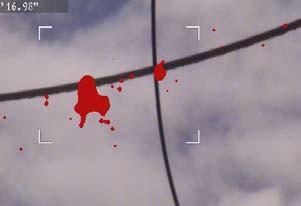

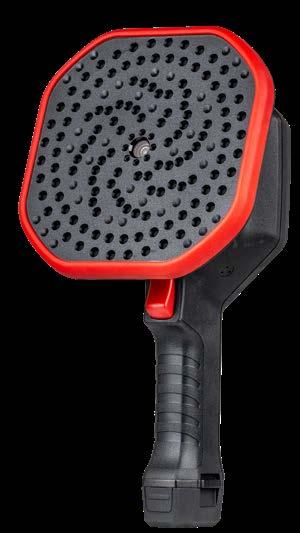

Détecteurs de décharges partielles Testeurs d'isolement haute tension

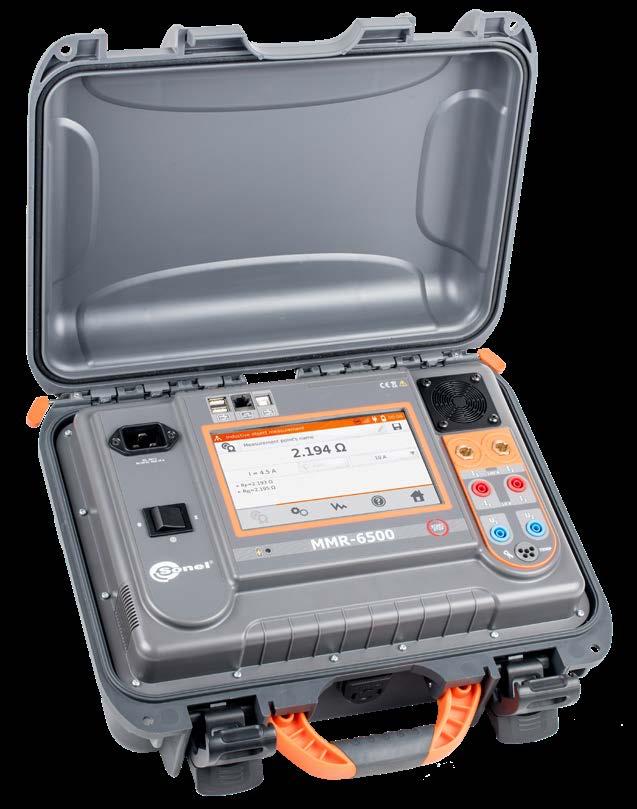

Mesure des faibles résistances

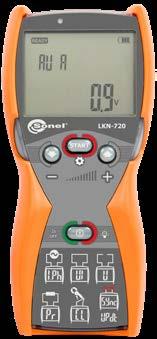

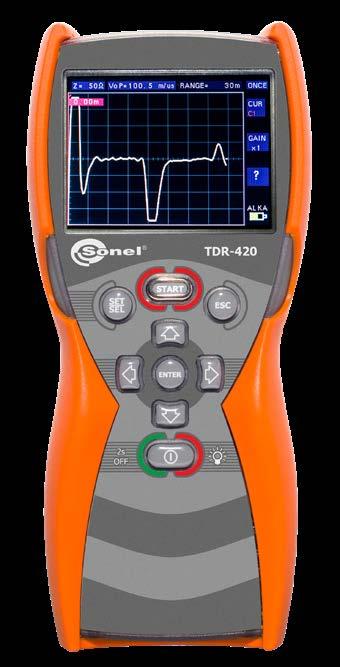

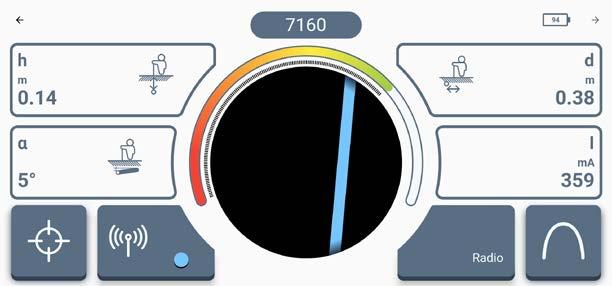

Localisation des infrastructures cachées

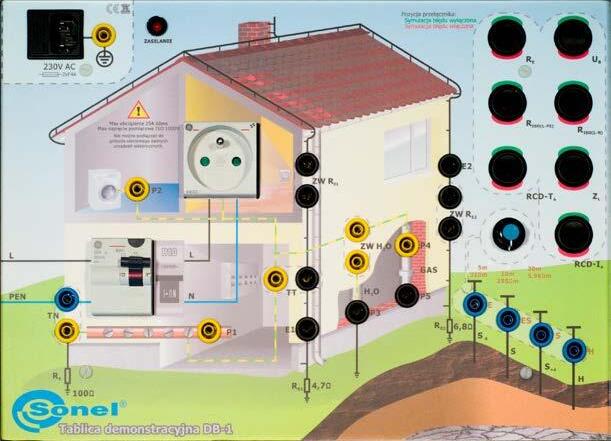

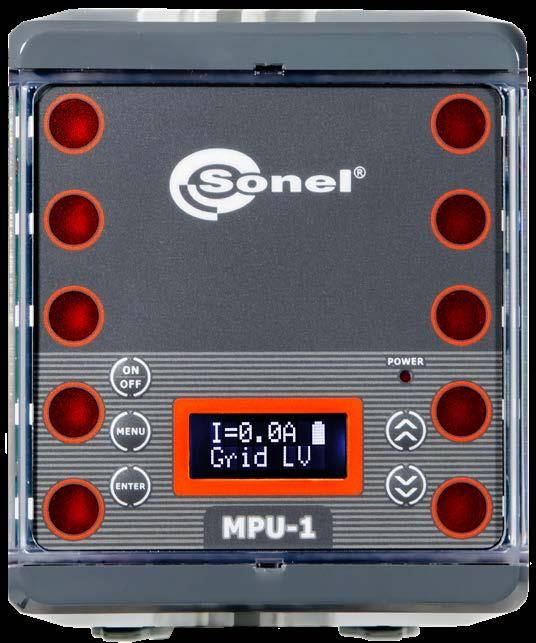

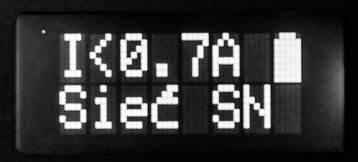

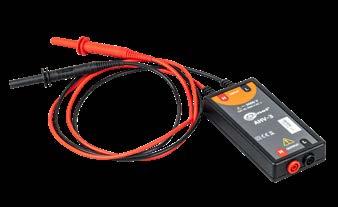

Autres appareils

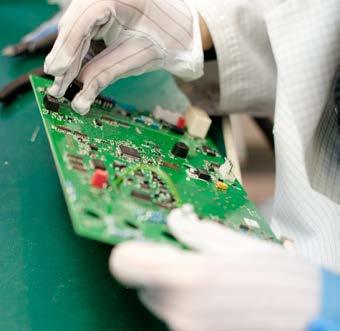

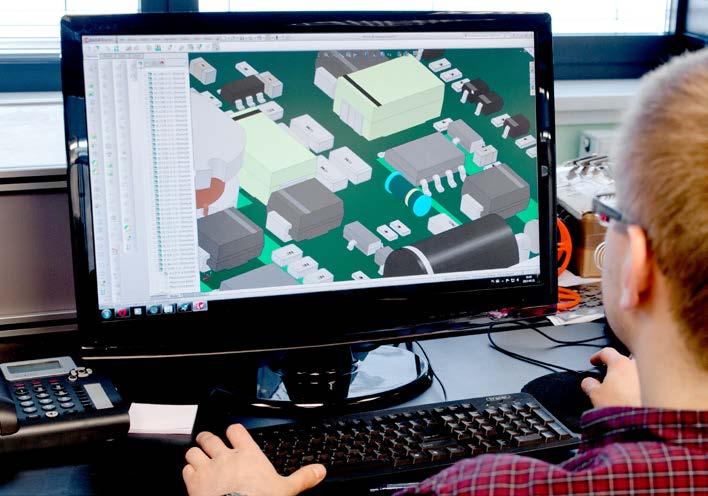

Montage de SMT et THT
Le temps nous a permis d'acquérir de l'expérience. Nous sommes le leader du marché!
1989 Début de l’activité de Zakład Innowacyjno - Wdrożeniowy (Établissement Innovations - Applications) à Wrocław
1990 Création du premier appareil numérique de mesure de la boucle
1994 Ouverture de l'usine de production à Świdnica
1995 Création du premier appareil polonais de mesure de la résistance d'isolement à microprocesseurs
1996 Début de la vente des appareils de mesures à l'exportation
1997 Début du processus d'assemblage en surface sur la ligne automatisée et création du premier appareil polonais de mesure d'impédance de boucle à microprocesseur
1998 Changement de la dénomination de la société et de la forme juridique
1999 Production du premier appareil polonais de mesure de la résistance de terre à microprocesseurs
2001 Mise en œuvre et certification du système de management qualité
2004 Premier appareil de mesure multifonctions
2006 Vente dans plus de 20 pays à travers le monde
2008 Déménagement dans de nouveaux locaux et l'achat de la ligne d'assemblage SMT, la plus moderne au monde
2008 Début à la Bourse
2008 Dépassement de l'effectif de 200 salariés

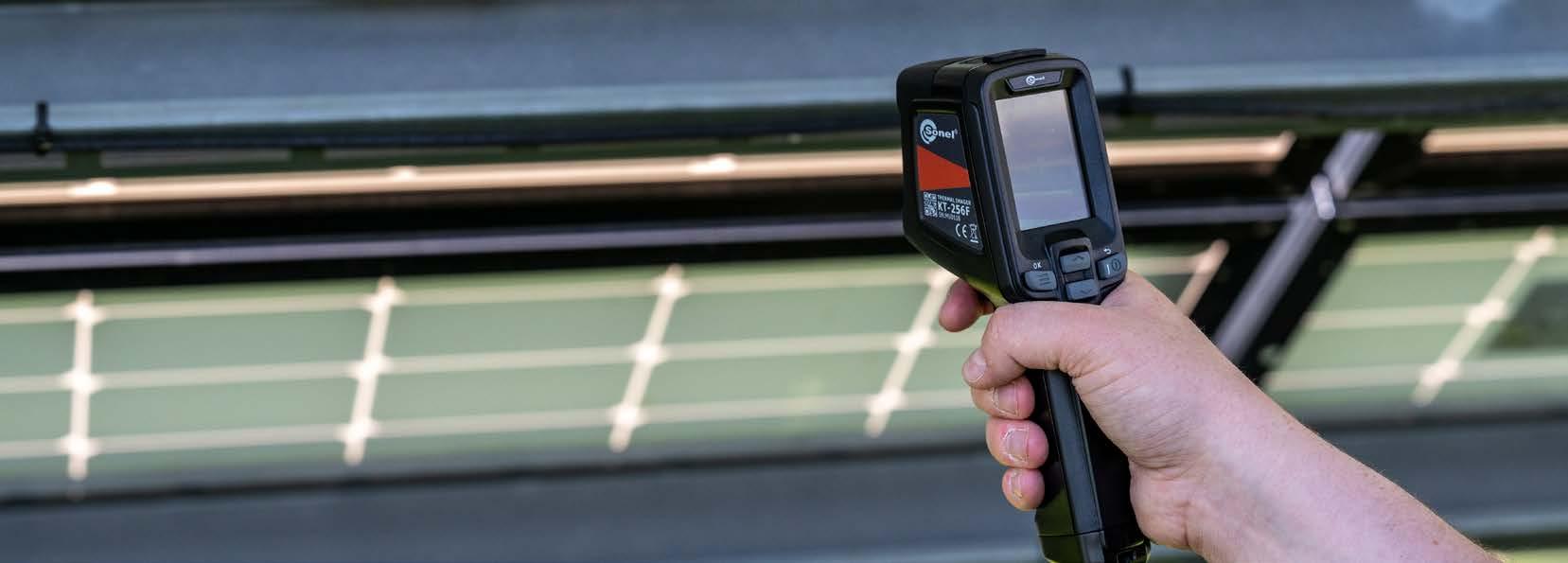

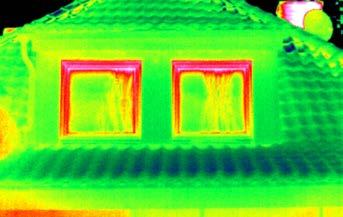

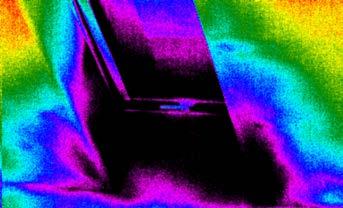

2010 Extension de l'offre avec les caméras thermiques
2011 Création du premier appareil polonais de mesure de la sécurité de l’équipement électrique
2012 Mise en œuvre du système de management de production SPS
2013 Création de la société polono-indienne Sonel Instruments India Private Limited
2013 Création de la société Foxytech
2015 Début de la coopération avec Lincoln Electric et obtention du Certificat Économique de Basse-Silésie
2016 Obtention de la médaille d'or au salon de Bielsko ENERGETAB pour PQM-711: analyseur de la qualité de l'alimentation
2017 Obtention de l’Accréditation PCA
2018 Obtention de la médaille d'or au salon de Bielsko ENERGETAB pour MPI-540: appareil de mesure multifonction des paramètres de l'installation électrique
2019 Nous célébrons 25 ans de présence sur le marché
2020 Début de la transformation numérique de l'entreprise
2022 Sonel MIC-2511: premier appareil de mesure fonctionnant dans le cadre de la plateforme MeasureEffect™
2022 Création d'une filiale à Singapour: Sonel South East Asia Pte Ltd

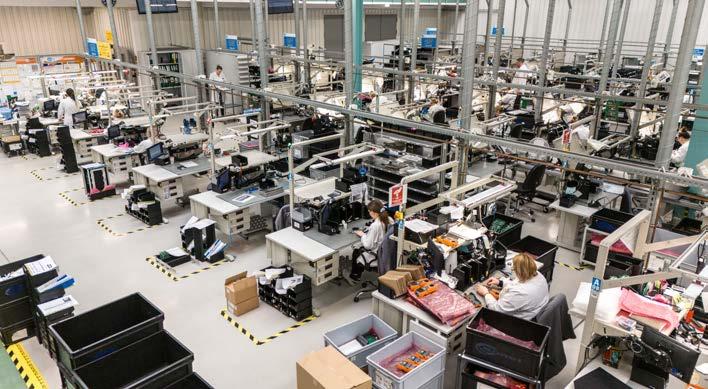

2023 Mise en service d'une nouvelle ligne d'assemblage automatique
2023 Création du Bureau de service client
2024 Dépassement de l'effectif de 360 salariés
2024 Création de la société polono-allemande MBS-Sonel GmbH
2024 Nous célébrons 30 ans de présence sur le marché
Qualité et sécurité
Nos produits ont atteint une position élevée sur le marché grâce au développement technologique continu et à la fonctionnalité des produits offerts et leur adaptation aux exigences du marché. Cela a été confirmé par l'obtention de certificats internationaux: Système de Management Qualité ISO 9001:2015, Système de Management Environnemental ISO 14001:2015 et Système de Management de la Santé et de la Sécurité au Travail ISO 45001:2018. Les appareils produits sont conformes aux normes EN 61557, EN 61010 et à la directive CEM, ce qui nous autorise à mettre, avec toute la responsabilité, le marquage CE.
Avec les mises à jour, restez au courant des actualités! Visitez notre site Internet!
Sur notre site Internet vous trouverez le support produits - les informations actuelles sur: logiciels pour appareils de mesure (firmware), automates, manuels d'utilisation, paramètre techniques et publications pratiques pour vous aider à approfondir les connaissances théoriques et pratiques dans le domaine de mesurage.
Notre offre comprend non seulement la vente des appareils de mesure. Nous proposons également les services d’étalonnage dans le laboratoire accrédité R&D. L'offre de l'étalonnage est adressée pratiquement à tous les appareils de mesure de la protection contre électrocutions. En outre, nous examinons plusieurs autres appareils de mesure des paramètres électriques, ainsi que des caméras thermiques, des pyromètres, des appareils de mesure de luminosité etc.

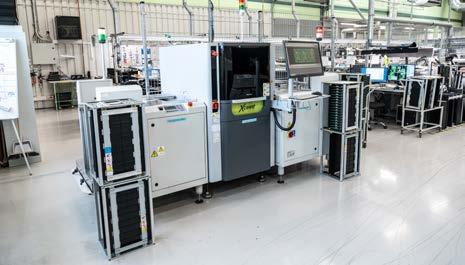

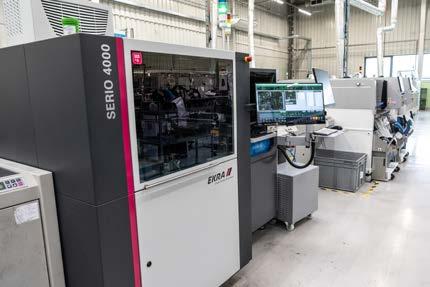

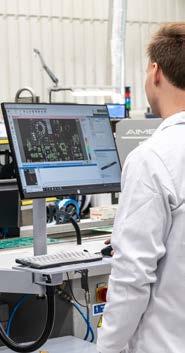

Nous offrons des services de montage superficiel SMT sur la ligne professionnelle automatisée de FUJI Mous disposons de deux lignes de montage superficiel SMT, des lignes de montage traversant THT et d'un poste d'inspection. L'assemblage des produits est effectué conformément à la norme IPC-A-610D.
Nous vous invitons à coopérer avec nous!
Nous vendons nos produits dans plus de 100 pays à travers le monde.
Nous nous soucions du client. Allez en avant avec nous!
D'excellents produits, une bonne logistique de service, un service de garantie efficace et un support client après l'achat sont des éléments les plus importants de notre succès.
Au cours de nombreuses formations que nous organisons, des conférences et des réunions, nous analysons systématiquement les besoins actuels de nos clients.
Pour répondre à cette demande, nous créons de nouveaux modèles d’appareils de mesure, parfaitement adaptés aux attentes des utilisateurs.
Nous préparons également des formations de plus en plus intéressantes. Au cours des formations et des conférences, nos spécialistes présentent les solutions technologiques de pointe avec l'interprétation des règlements en vigueur et des normes et ils effectuent des démonstrations pratiques des techniques de mesure.

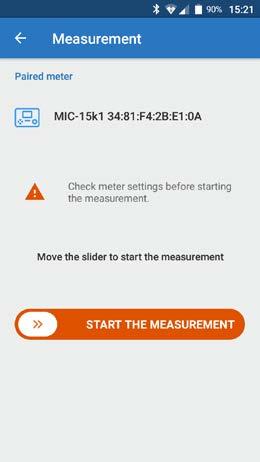

Logiciels et applications mobiles
Aperçu des applications standard et optionnelles pour les instruments
Photo Nom Vue sur
Sonel Reports Plus
Sonel Reader - 1 1

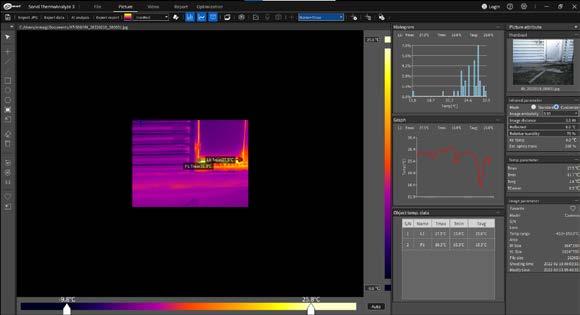

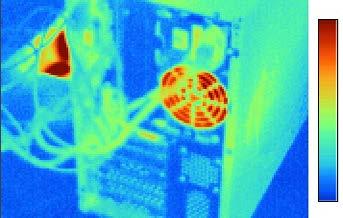

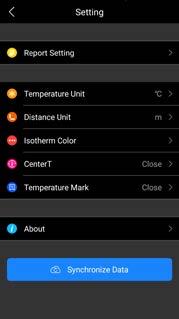

Sonel ThermoAnalyze2 -

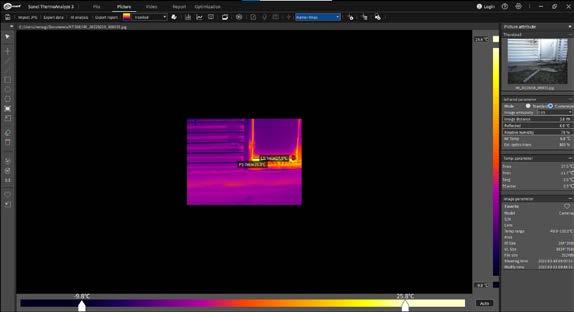

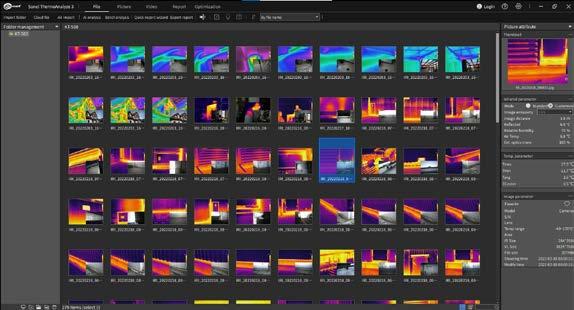

Sonel ThermoAnalyze3 87

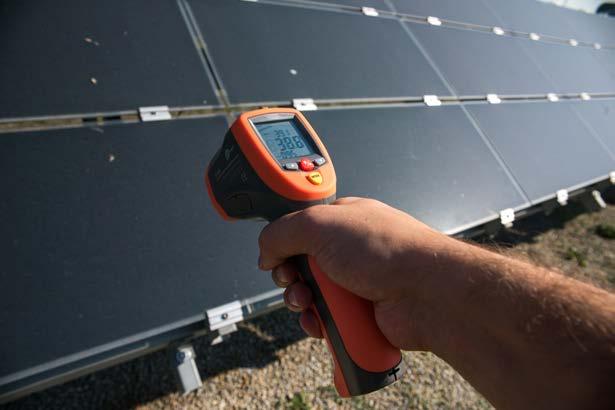

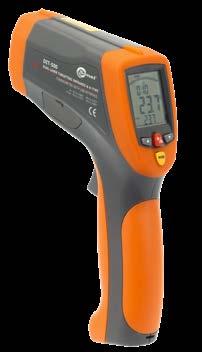

Sonel IR Thermometer 88

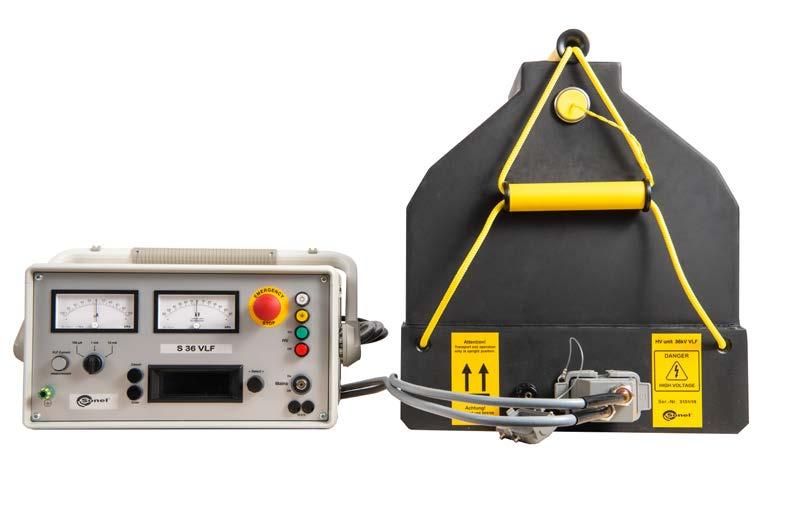

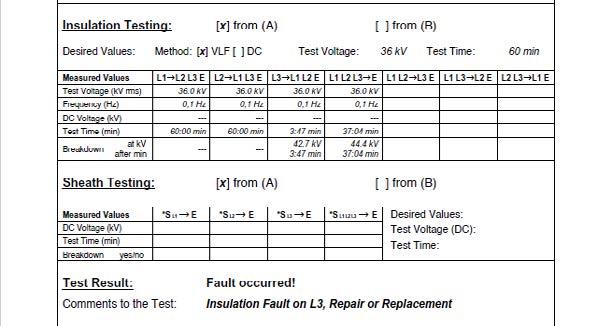

Sonel VLF Tester Software 94

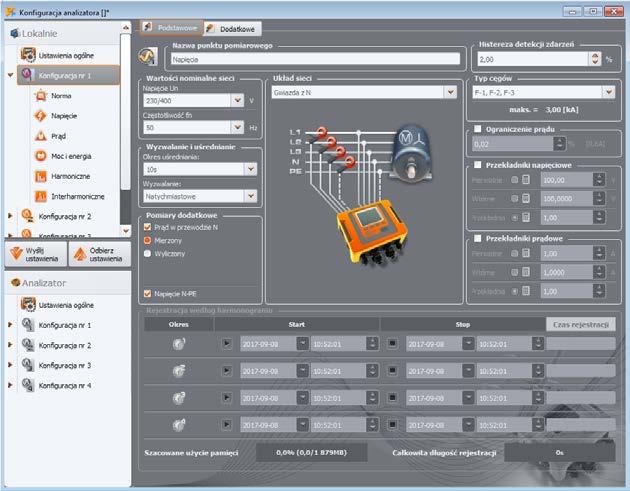

Sonel Analysis 124
Sonel PAT Analysis 131
Sonel
Sonel

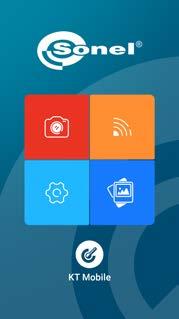

Sonel KT Mobile 87
Sonel LKZ Mobile 104
Sonel Analysis Mobile 124

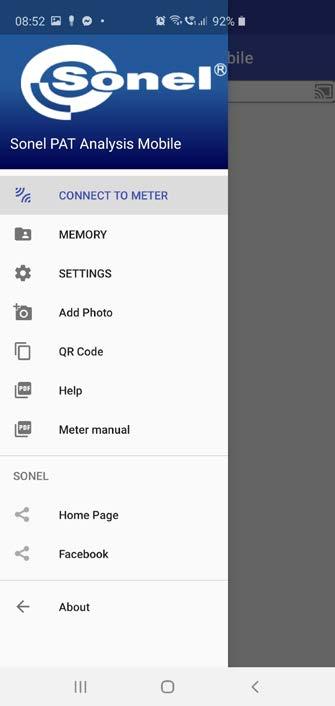

Sonel PAT Analysis Mobile 131

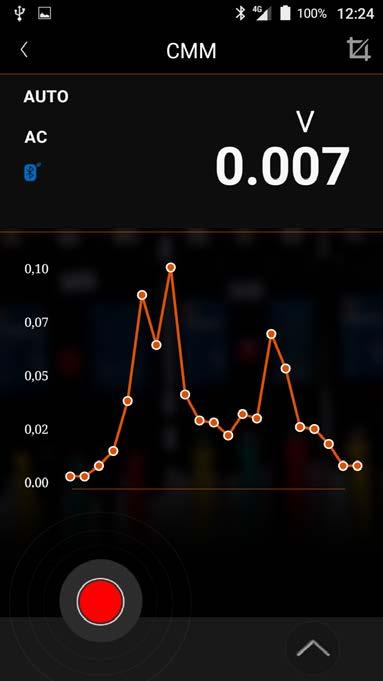

Sonel Multimeter Mobile -
SONEL WME-21
index: WMGBWME21
PVM-1020
Appareil de mesure des installations photovoltaïques
Capacités
IRM-1
Appareil de mesure de l’ensoleillement et de la température

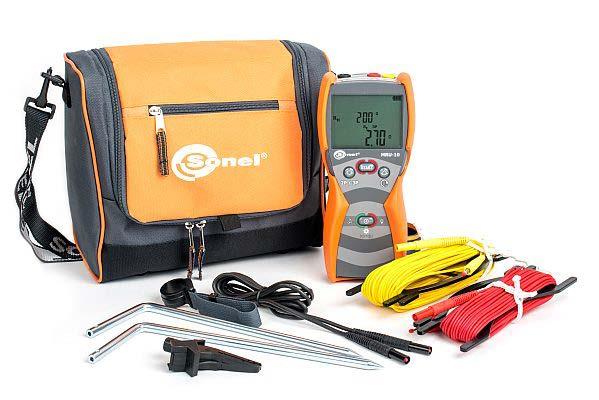

MRU-10
Appareil de mesure de la résistance de terre

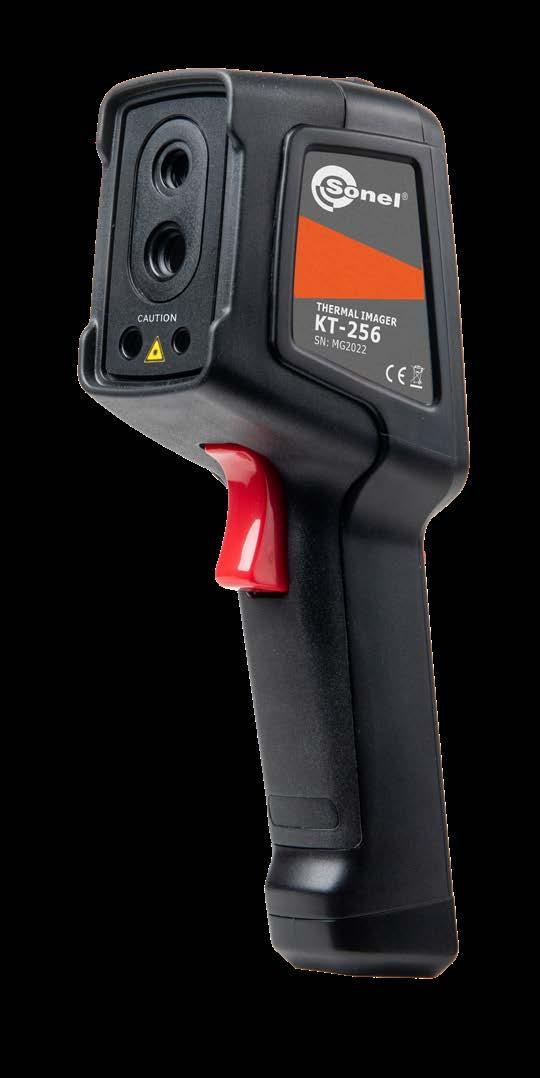

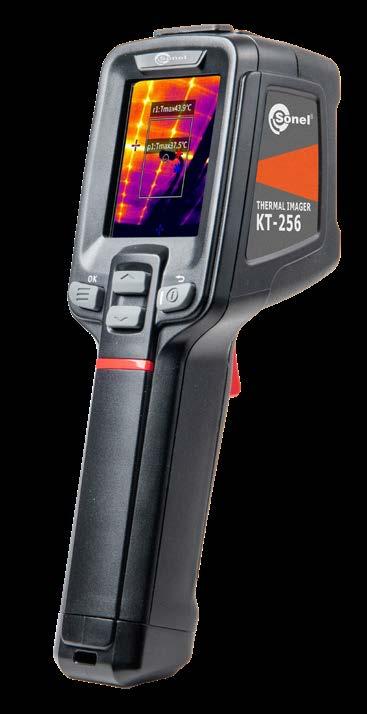

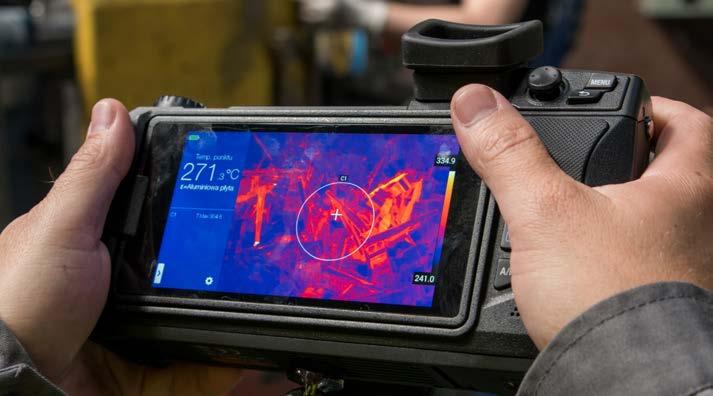

KT-256F
Caméra thermique
Accessoires standard:
Appareil de mesure PVM-1020
Appareil de mesure IRM-1

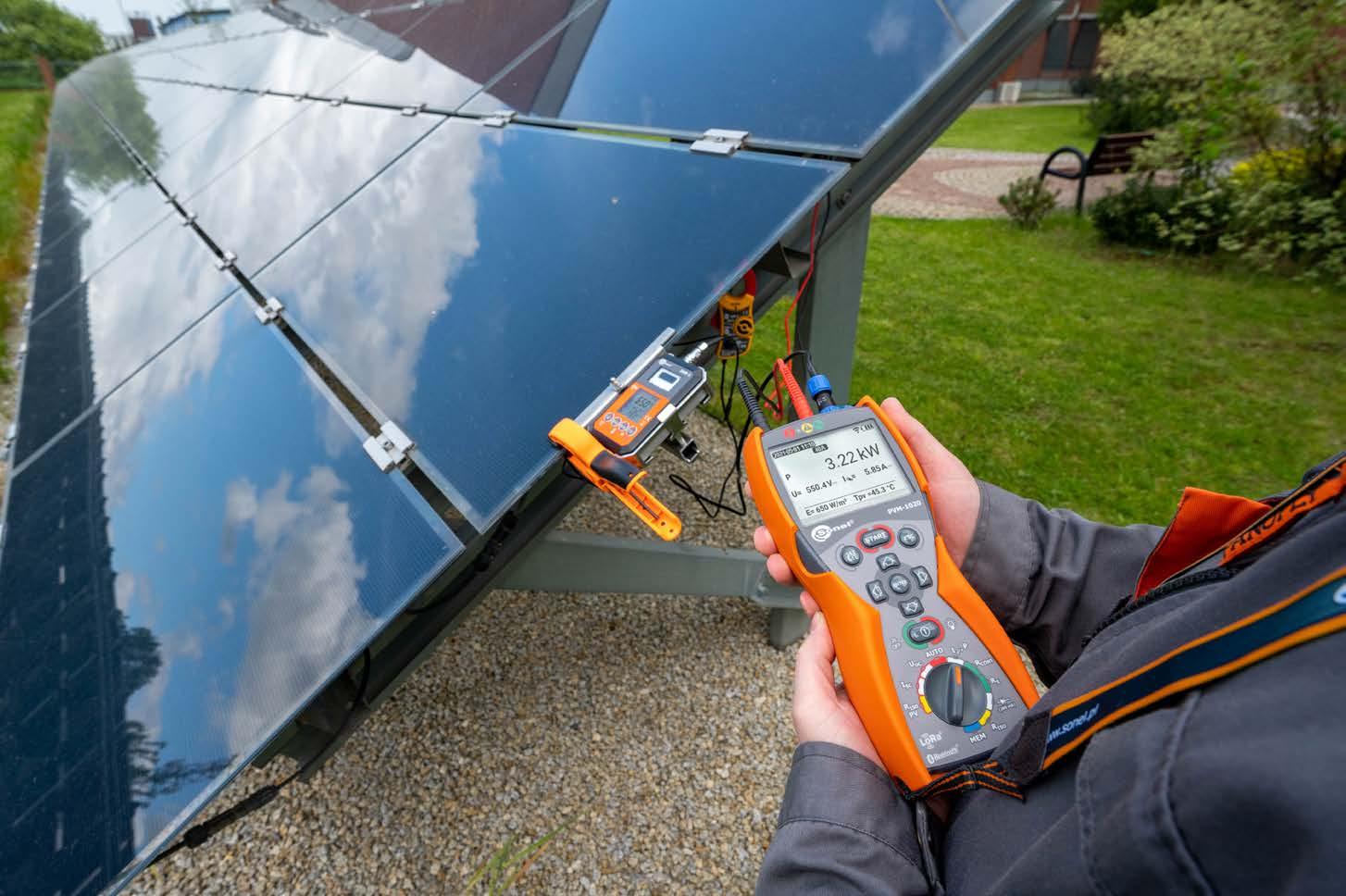

» PVM-1020 | Permet de réaliser des mesures de catégorie 1 selon la norme IEC 62446-1.
» PVM-1020 | Permet la conversion des paramètres en conditions STC selon la norme IEC 60891 grâce à la coopération avec l'appareil de mesure de l’ensoleillement et de la température IRM-1.

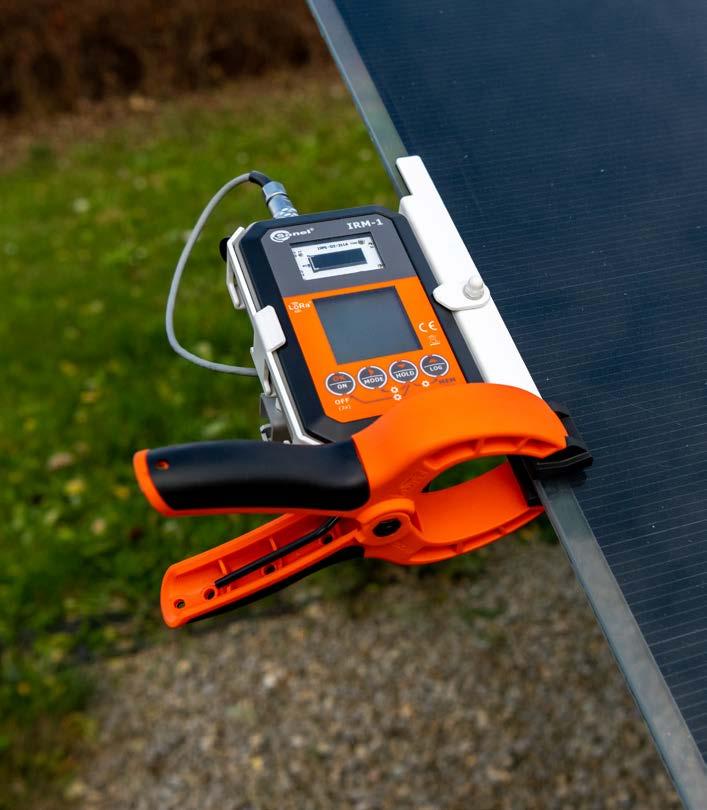

» IRM-1 | Mesure de l’ensoleillement et de la température.
» IRM-1 | Interface LoRa pour communication avec l'appareil de mesure PVM-1020 –portée supérieure à Bluetooth!
» MRU-10 | Mesures de la résistance de terre des installations photovoltaïques par la méthode tripolaire.

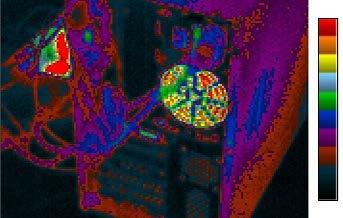

» KT-256F | Diagnostic infrarouge.
Sécurité et conditions d'utilisation
Catégorie de mesure selon EN 61010 IV 300 V, III 600 V, II 1000 V DC
Degré de protection IP65 IP65
Poids
Mémoire et communication
Mémoire des résultats 4 059 enregistrements
Transmission des résultats Bluetooth
Communication avec IRM-1 LoRa
Communication avec un mesureur principal -
mémoire des mesures de l'utilisateur: 999 enregistrements enregistreur: 5000 enregistrements - 32 GB
WMGBPVM1020
WMGBIRM1
Appareil de mesure MRU-10 WMGBMRU10
Caméra thermique KT-256F WMGBKT256F
Adaptateur MC4 - fiches bananes (jeu de 2 pièces) WAADAMC4
Pince ampèremétrique C-PV WACEGCPVOKR
Fil 1,2 m noir 1 kV (fiches bananes) WAPRZ1X2BLBB
Fil 1,2 m rouge 1 kV (fiches bananes) WAPRZ1X2REBB
Fil 1,2 m jaune 1 kV (fiches bananes) WAPRZ1X2YEBB
Fil 2,2 m noir 1 kV (fiches bananes) WAPRZ2X2BLBB
Câble 15 m rouge sur bobine (fiches bananes) WAPRZ015REBBSZ
Câble 30 m jaune sur bobine (fiches bananes) WAPRZ030YEBBSZ
Chargeur 5 V avec sortie USB 2.0 et câble micro-USB amovible WAZASZ24
8x pile AA 1,5 V
2x pile AAA 1,5 V
Kit de fixation et de mesure pour IRM-1 WASONTPVCKPL
Mallette dure XL-14 WAWALXL14
Câble USB de type C WAPRZUSBC
Carte microSD 32 GB WAPOZMSD32
Sangle WAPOZPAS1
2x harnais pour appareil de mesure (type M-1) WAPOZSZE4
Certificat de calibration en usine PVM-1020
Certificat de calibration en usine IRM-1
Certificat de calibration en usine MRU-10
Déclaration de vérification KT-256F
SONEL WME-20
index: WMGBWME20
PVM-1020
Appareil de mesure des installations photovoltaïques
Capacités
IRM-1
Appareil de mesure de l’ensoleillement et de la température
KT-256F
Caméra thermique
» PVM-1020 | Permet de réaliser des mesures de catégorie 1 selon la norme IEC 62446-1.
» PVM-1020 | Permet la conversion des paramètres en conditions STC selon la norme IEC 60891 grâce à la coopération avec l'appareil de mesure de l’ensoleillement et de la température IRM-1.
» IRM-1 | Mesure de l’ensoleillement et de la température.
» IRM-1 | Interface LoRa pour communication avec l'appareil de mesure PVM-1020 –portée supérieure à Bluetooth!
» KT-256F | Diagnostic infrarouge.
Sécurité et conditions d'utilisation
Catégorie de mesure selon EN 61010
Degré de protection
Dimensions
Poids
Mémoire et communication
Accessoires standard:
Appareil de mesure PVM-1020
Appareil de mesure IRM-1
Caméra thermique KT-256F
Adaptateur MC4 - fiches bananes (jeu de 2 pièces)
WMGBPVM1020
WMGBIRM1
WMGBKT256F
WAADAMC4
Pince ampèremétrique C-PV WACEGCPVOKR
Fil 1,2 m noir 1 kV (fiches bananes) WAPRZ1X2BLBB
Fil 1,2 m rouge 1 kV (fiches bananes) WAPRZ1X2REBB
Fil 1,2 m jaune 1 kV (fiches bananes) WAPRZ1X2YEBB
Pince crocodile jaune 1 kV 20 A WAKROYE20K02
Pince crocodile rouge 1 kV 20 A WAKRORE20K02
Pince crocodile noire 1 kV 20 A WAKROBL20K01
Bloc d'alimentation WAZASZ20
Chargeur 5 V avec sortie USB 2.0 et câble
micro-USB amovible WAZASZ24
4x pile AA 1,5 V
2x pile AAA 1,5 V
Kit de fixation et de mesure pour IRM-1 WASONTPVCKPL
Mallette dure XL-14 WAWALXL14
Câble USB de type C WAPRZUSBC
Carte microSD 32 GB WAPOZMSD32
Sangle WAPOZPAS1
Harnais pour appareil de mesure (type M-1) WAPOZSZE4
Certificat de calibration en usine PVM-1020
Certificat de calibration en usine IRM-1
Déclaration de vérification KT-256F PVM-1020
Mémoire des résultats 4 059 enregistrements
Transmission des résultats
Communication avec IRM-1
Communication avec un mesureur principal
mémoire des mesures de l'utilisateur: 999 enregistrements enregistreur: 5000 enregistrements 32 GB
Kit de test d'installation électrique
SONEL WME-13
index: WMGBWME13

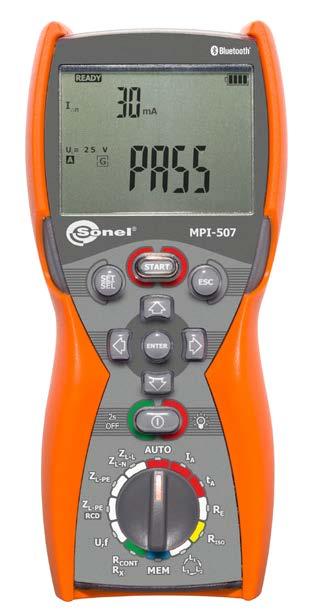

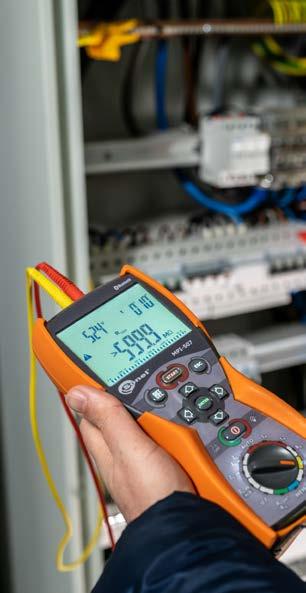

MPI-507
Appareil de mesure multifonctions des paramètres de l'installation électrique
Capacités
KT-256F
Caméra thermique
» MPI-507 | Mesure des paramètres de boucle de court-circuit.
» MPI-507 | Inspection des disjoncteurs différentiels type AC, A.
» MPI-507 | Mesures de la résistance d'isolement.
» MPI-507 | Mesures de la résistance de terre.
» MPI-507 | Mesure de la résistance des connexions de protection et de compensation.
» MPI-507 | Indication de la séquence de phases.
» KT-256F | Diagnostic infrarouge.
MPI-507 KT-256F
Sécurité et conditions d'utilisation
Catégorie de mesure selon EN 61010 IV 300 V, III 600 V
Degré de protection IP67 IP54
Dimensions 220 x 102 x 61 mm 194 x 62 x 76 mm
Poids env. 0,8 kg env. 0,4 kg
Mémoire et communication
Mémoire des résultats 990 cellules, 10 000 enregistrements
32 GB
Transmission des résultats Bluetooth USB
Accessoires standard:
Appareil de mesure MPI-507
Caméra thermique KT-256F
Adaptateur WS-03 déclenchant la mesure (fiche UNI-Schuko)
WMGBMPI507
WMGBKT256F
WAADAWS03
Fil 1,2 m rouge 1 kV (fiches bananes) WAPRZ1X2REBB
Fil 1,2 m jaune 1 kV (fiches bananes) WAPRZ1X2YEBB
Fil 1,2 m bleu 1 kV (fiches bananes) WAPRZ1X2BUBB
Câble rouge de 30 m pour les mesures de terre sur bobine (fiches bananes) WAPRZ030REBBN
Câble bleu de 15 m pour les mesures de terre sur bobine (fiches bananes) WAPRZ015BUBBN
Harnais pour appareil de mesure (type M-1) WAPOZSZE4
Crochet pour suspendre l'appareil de mesure WAPOZUCH1
Sangle WAPOZPAS1
4x pile AA 1,5 V
Certificat de calibration en usine - MPI-507
Certificat de calibration en usine - KT-128
Kit d'installation
SONEL WME-11
index: WMGBWME11
CMM-30
Multimètre industriel
Capacités
NZ-2

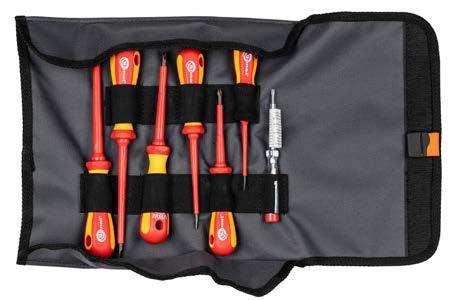

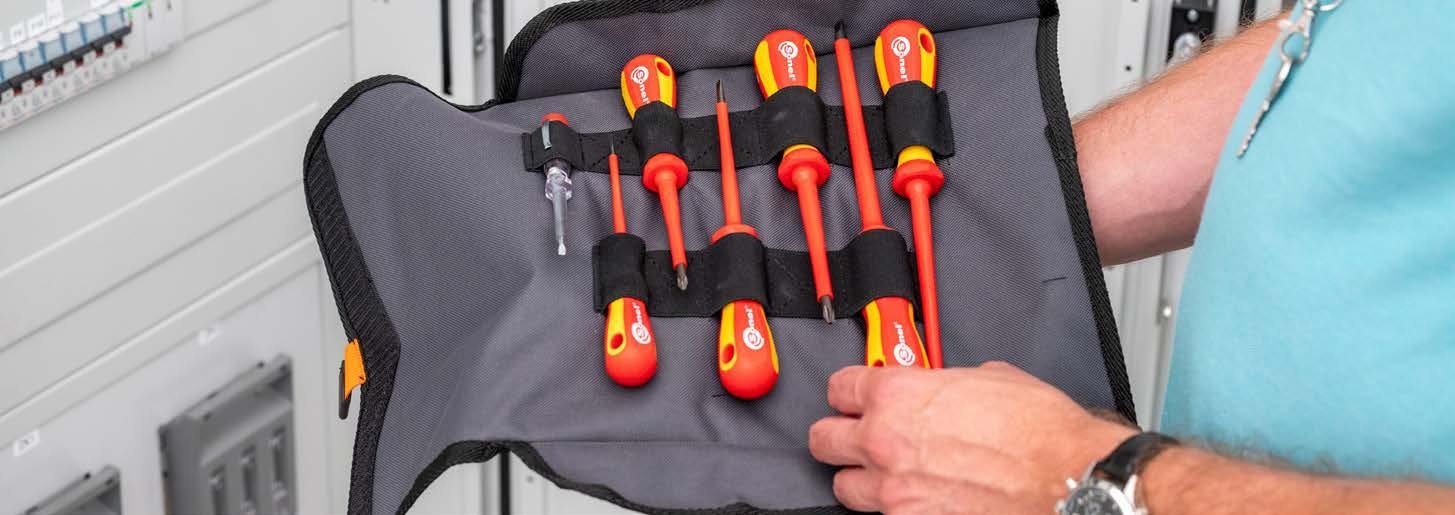

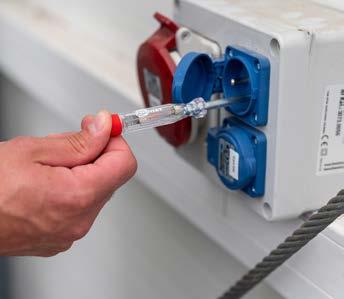

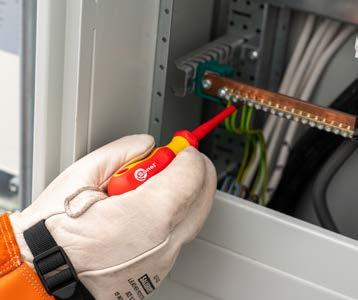

Jeu de 6 tournevis + testeur de tension
» CMM-30 | Mesure de tension, de courant, de résistance, de Low Z, de fréquence, de capacité, de rapport cyclique, de température, de continuité, de test de diode.
» NZ-2 | Montage et démontage des raccords vissés.

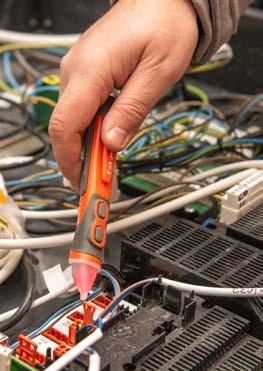

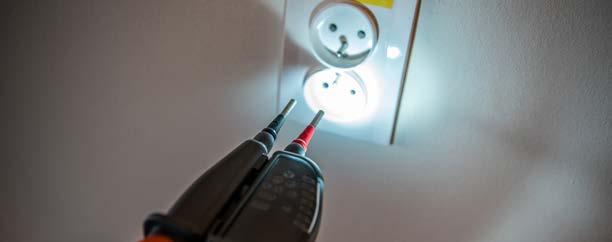

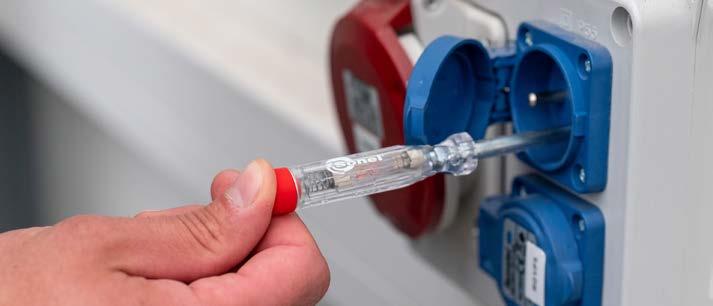

» NZ-2 | Détection de la présence de tension.
Accessoires standard:
Appareil de mesure CMM-30
Jeu de NZ-2
Ensemble de fils de mesure pour CMM (CAT IV, M)
Sonde de mesure de la température (type K)
WMGBCMM30
WNZ2
WAPRZCMM2
WASONTEMK
Adaptateur pour sondes de température type K WAADATEMK
Crochet pour suspendre l'appareil de mesure
Mandrin magnétique universel
Étui
Étui S-9
Étui M-6
2x capuchon étanche à l’eau protégeant la prise
4x pile AAA 1,5 V
Certificat de calibration en usine CMM-30
Kit d'installation
SONEL WME-10
index: WMGBWME10

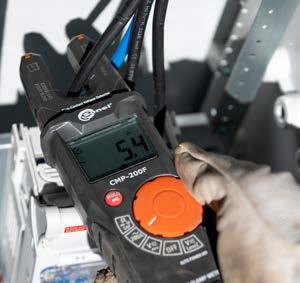

CMP-200F
Appareil de mesure du courant AC à fourche
Capacités
NZ-2
Jeu de 6 tournevis + testeur de tension
» CMP-200F | Mesure de tension, de courant, de résistance, de capacité.
» NZ-2 | Montage et démontage des raccords vissés.
» NZ-2 | Détection de la présence de tension.
Accessoires standard:
Appareil de mesure CMP-200F
Jeu de NZ-2
Ensemble de fils de mesure pour CMM (CAT IV, M)
Étui
Étui S-9
WAPOZUCH1
WAPOZUCH6
WAFUTS9
WAFUTM6
Étui M-16
2x pile AAA 1,5 V
Certificat de calibration en usine CMP-200F
WMGBCMP200F
WNZ2
WAPRZCMM2
WAFUTS9
WAFUTM16

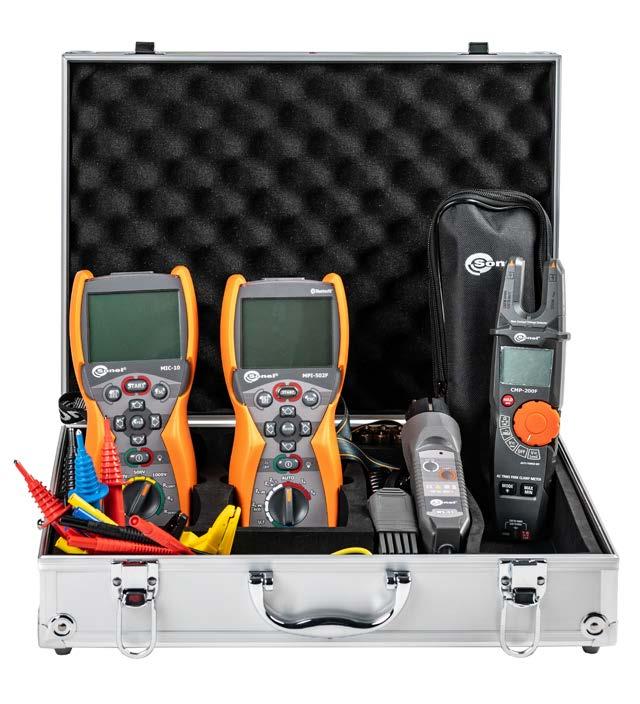

Kit de mesure électrique
SONEL WME-9
index: WMGBWME9

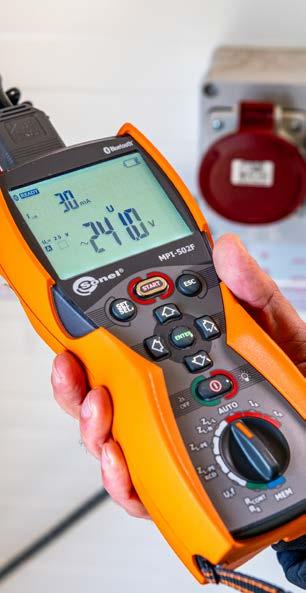

MPI-502F
Appareil de mesure multifonctions des paramètres de l'installation électrique
MIC-10
Appareil de mesure de résistance d'isolement
CMP-200F
Appareil de mesure du courant AC à fourche
Accessoires standard:
Appareil de mesure MPI-502F
Appareil de mesure MIC-10
Capacités
» MPI-502F | Mesure des paramètres de boucle de court-circuit.
» MPI-502F | Inspection des disjoncteurs différentiels type AC, A.
» MPI-502F • MIC-10 | Mesure de la résistance des connexions de protection et de compensation.

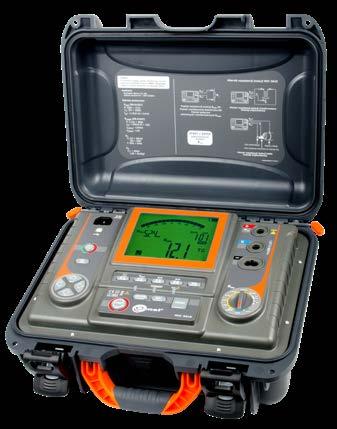

» MIC-10 | Mesures de la résistance d'isolement avec des tensions allant jusqu'à 1000 V.
» CMP-200F | Mesure de la tension, du courant, de la résistance et de la capacité.
Sécurité et conditions d'utilisation
Catégorie de mesure selon EN 61010
Degré de protection
Dimensions
Poids
Mémoire et communication
Mémoire des résultats 990 cellules, 10 000 enregistrements
Transmission des résultats
WMGBMPI502F
WMGBMIC10
Appareil de mesure CMP-200F WMGBCMP200F
Adaptateur WS-03 déclenchant la mesure (fiche UNI-Schuko) WAADAWS03
Fil 1,2 m noir 1 kV (fiches bananes) WAPRZ1X2BLBB
2x Fil 1,2 m rouge 1 kV (fiches bananes) WAPRZ1X2REBB
Fil 1,2 m jaune 1 kV (fiches bananes) WAPRZ1X2YEBB
Fil 1,2 m bleu 1 kV (fiches bananes) WAPRZ1X2BUBB
Ensemble de fils de mesure pour CMM (CAT IV, M) WAPRZCMM2
Harnais pour appareil de mesure (type M-1) WAPOZSZE4
10x pile AA 1,5 V
Certificat de calibration en usine - MPI-502F
Certificat de calibration en usine - MIC-10
Certificat de calibration en usine - CMP-200F
Kit d'installation et de mesure de la mise à la terre dans les systèmes PV
SONEL WME-8
index: WMGBWME8

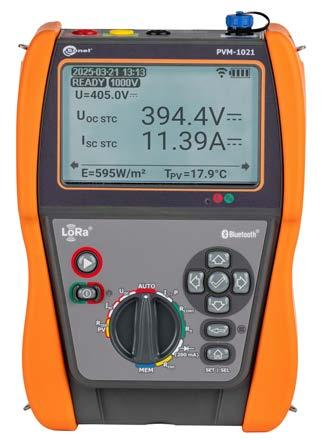

PVM-1020
Appareil de mesure des installations photovoltaïques
Capacités
IRM-1
Appareil de mesure de l’ensoleillement et de la température
MRU-10
Appareil de mesure de la résistance de terre
» PVM-1020 | Permet de réaliser des mesures de catégorie 1 selon la norme IEC 62446-1.
» PVM-1020 | Permet la conversion des paramètres en conditions STC selon la norme IEC 60891 grâce à la coopération avec l'appareil de mesure de l’ensoleillement et de la température IRM-1.
» IRM-1 | Mesure de l’ensoleillement et de la température.
» IRM-1 | Interface LoRa pour communication avec l'appareil de mesure PVM-1020 –portée supérieure à Bluetooth!
» MRU-10 | Mesures de la résistance de terre des installations photovoltaïques par la méthode tripolaire.
Sécurité et conditions d'utilisation
Catégorie de mesure selon EN 61010 IV
Degré de protection
Dimensions
Poids
Mémoire et communication
Mémoire des résultats 4 059 enregistrements
mémoire des mesures de l'utilisateur: 999 enregistrements enregistreur: 5000 enregistrements -
Transmission des résultats Bluetooth USB -
Communication avec IRM-1 LoRa
Communication avec un mesureur principal
Accessoires standard:
Appareil de mesure PVM-1020
Appareil de mesure IRM-1
Appareil de mesure MRU-10
WMGBPVM1020
WMGBIRM1
WMGBMRU10
Adaptateur MC4 - fiches bananes (jeu de 2 pièces) WAADAMC4
Pince ampèremétrique C-PV WACEGCPVOKR
Fil 1,2 m noir 1 kV (fiches bananes) WAPRZ1X2BLBB
Fil 1,2 m rouge 1 kV (fiches bananes) WAPRZ1X2REBB
Fil 1,2 m jaune 1 kV (fiches bananes) WAPRZ1X2YEBB
Fil 2,2 m noir 1 kV (fiches bananes) WAPRZ2X2BLBB

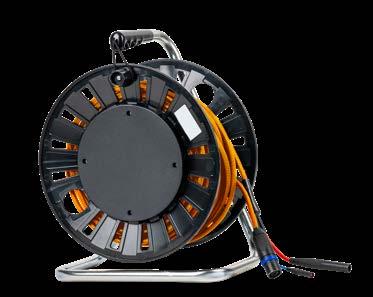

Câble 15 m rouge sur bobine (fiches bananes) WAPRZ015REBBSZ
Câble 30 m jaune sur bobine (fiches bananes) WAPRZ030YEBBSZ

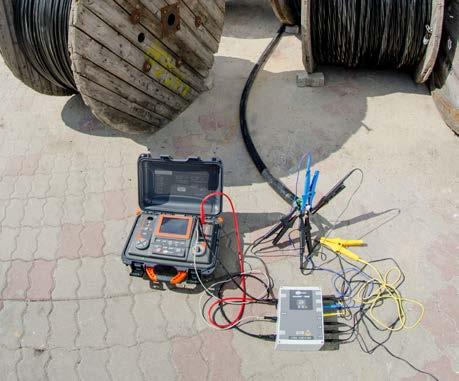

Mesure automatique des câbles à plusieurs fils avec adaptateur AutoISO-1000C
Mesure automatique des câbles à plusieurs fils avec adaptateur AutoISO-2500
Détermination acoustique des intervalles de temps pour les caractéristiques
Calcul des coefficients d'absorption
Mesure de la continuité avec le courant ≥200 mA
Mesure à basse tension de la résistance
/ 5G / 10G / 5G
Mesure de la résistance de terre 3p, 4p, 3p+pince, 2-pinces 3p, 4p, 3p+pince, 2-pinces
Possibilité de régler une limite pour chaque fonction
Vérification rapide de l'exactitude de la connexion PE
Mesure de la tension [V]
Mesure de la fréquence [Hz]
Mesure du courant alternatif [A] option 0...3000 option 0...3000
Mesure de la puissance et cosφ
Mesure de harmoniques U et I jusqu’à 40e
Mesure THD pour U et I
Vérification de la séquence de phases [V]
Mémoire (enregistrements)
Alimentation
Chargeur rapide intégré
Appareil de mesure multifonctions des paramètres de l'installation électrique

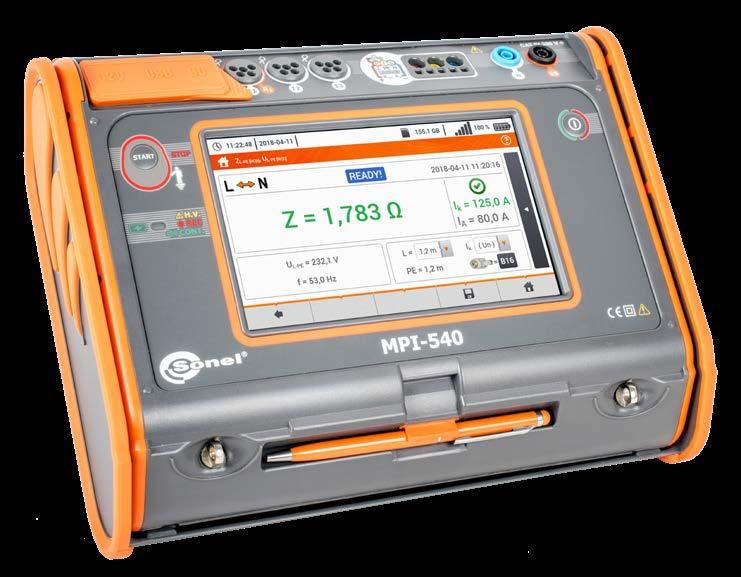

SONEL MPI-540 / MPI-540-PV
Choisissez le kit qui répond le mieux à vos besoins
MPI-540-PV Solar
Appareil de mesure multifonctions des paramètres de l'installation électrique et PV avec pince flexible, appareil de mesure IRM-1 avec accessoires et sac à dos index: WMGBMPI540PVIRM1
MPI-540-PV
Appareil de mesure multifonctions des paramètres de l'installation électrique et PV avec pince flexible index: WMGBMPI540PV
MPI-540-PV Start
Appareil de mesure multifonctions des paramètres de l'installation électrique et PV sans pince flexible index: WMGBMPI540PVNC
MPI-540
Appareil de mesure multifonctions des paramètres de l'installation électrique avec pince flexible index: WMGBMPI540
MPI-540 Start
Appareil de mesure multifonctions des paramètres de l'installation électrique sans pince flexible index: WMGBMPI540NC
Capacités
L’appareil de mesure a dans ses fonctions des possibilités supérieures à la moyenne. Il combine la capacité de mesure de plusieurs appareils tout en assurant une grande précision.
» L'appareil MPI-540-PV permet de prendre les mesures des installations photovoltaïques selon la norme EN 62446:
• la continuité des connexions de protection,
écran tactile enregistreur triphasé appareil de mesure multifonctions
Fonctionnalités
E mesures des installations photovoltaïques
» Le plus grand écran tactile du marché (7”) - ergonomie exceptionnelle et utilisation facile
» Carte microSD amovible - capacité de mémoire facile à augmenter
» Batterie Li-Ion - l'appareil de mesure fonctionne plus longtemps
» MPI-540-PV | Mesures des installations photovoltaïques selon la norme EN 62446
» MPI-540-PV | Fonctionnement avec appareil de mesure de l'ensoleillement et de la température
» MPI-540-PV | Rapport des tests des installations photovoltaïques après avoir transféré les données dans le logiciel Sonel Reports Plus
» Enregistreur triphasé des paramètres de réseaux électriques - analyse avancée de la qualité de l'alimentation
» Lit les données actuelles des paramètres réseaux - analyse immédiate de l'appareil testé
» Paramètres mesurés conformément à la classe S de la norme IEC 61000-4-30 - grande précision des mesures
» Calculateur des pertes d’énergie - analyse rapide des économies possibles
» Mesure de tous les paramètres de protection contre les chocs électriques - un seul appareil au lieu de plusieurs
» Mesure rapide (quelques secondes) de la boucle de court-circuit sans déclenchement des disjoncteurs RCD - gagne temps
» Auto-tests - possibilité de prendre des séquences de mesures automatiques - mesures simplifiées
» Passage des mesures au rapport rapide - gagne temps
• la résistance de terre,
• la résistance d'isolement DC,
• la tension en circuit ouvert UOC,
• le courant de court-circuit ISC,
• le courant de travail et de puissance DC et AC,
• l’efficacité de l'onduleur.
» L’appareil MPI-540 / MPI-540-PV enregistre les paramètres de qualité de l'énergie électrique de 50 / 60 Hz conformément à la classe S de la norme EN 61000-4-30:
• les tensions L1, L2, L3 - valeurs moyennes dans la plage jusqu'à 500 V,
• les courants L1, L2, L3 - valeurs moyennes, mesure du courant dans l'intervalle de 3 kA (selon la pince de courant utilisée),
• la fréquence dans la plage 40 Hz – 70 Hz,
• la puissance active (P), réactive (Q), apparente (S),
• le facteur de puissance (PF), cosφ,
• les harmoniques (en tension et en courant jusqu’au 40ème),
• le taux de distorsion harmonique THD en courant et en tension.
» L'appareil MPI-540 / MPI-540-PV permet de prendre toutes les mesures des installations électriques conformément aux réglementations en vigueur:
• l’impédance de la boucle de court-circuit (également dans les installations avec des disjoncteurs RCD)
• les paramètres des disjoncteurs RCD
• la résistance d’isolement
• la résistance de terre (méthode de mesure à 4 fils + mesure de la résistivité du sol)
• la continuité des connexions de protection et de compensation
• l’éclairage
• l’indication de séquence de phase

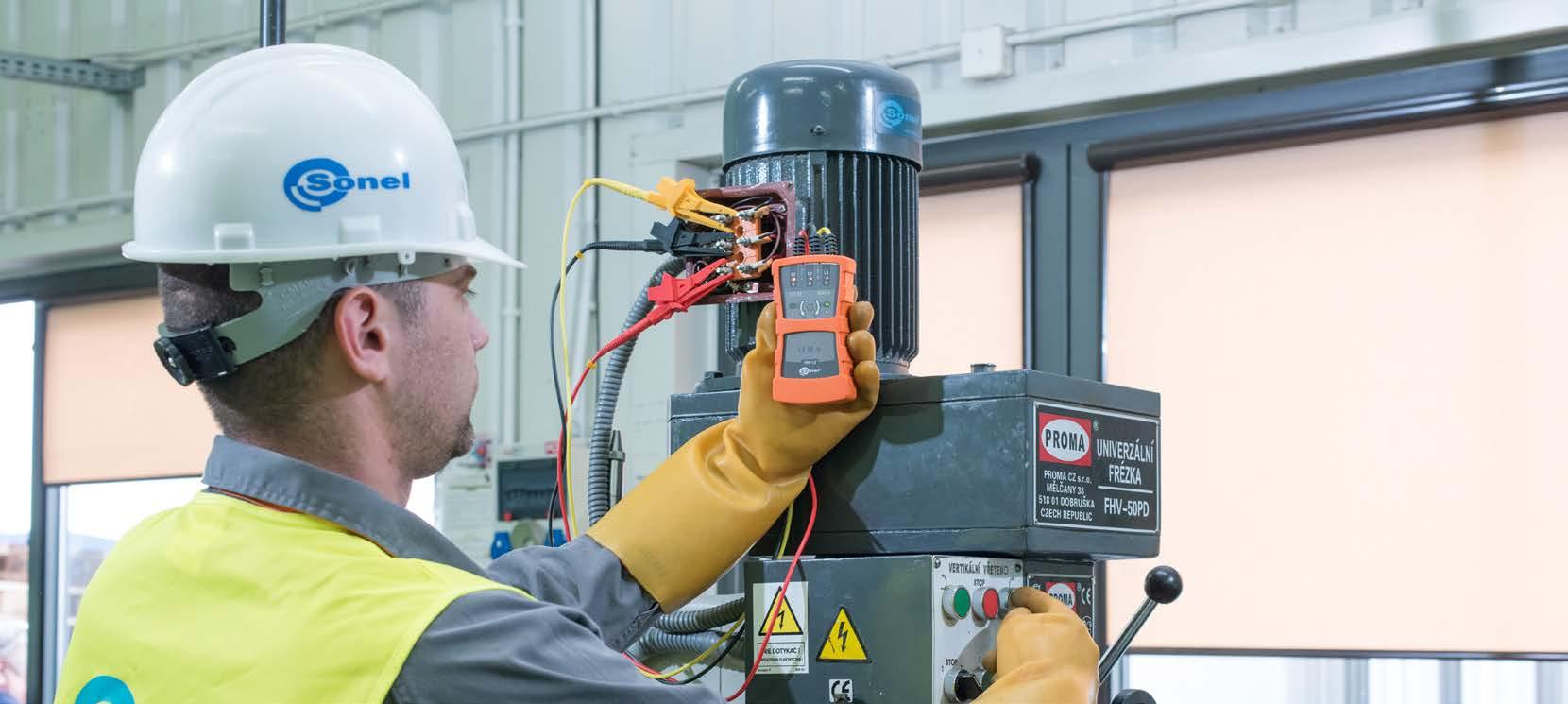

• l’indication du sens de rotation du moteur.
MPI-540-PV
MPI-540-PV
Contrôle de sécurité de l’installation
Sur le plan de la sécurité, l'appareil permet de contrôler les installations électriques individuelles et industrielles. Les mesures peuvent être très facilement automatisées par:
» le mode Auto de l'évaluation des dispositifs à courant résiduel, » l’auto-test - séquences de mesures programmées librement, » l’utilisation de l’adaptateur AutoISO-1000C pour mesurer la résistance d’isolement à 3, 4 ou 5 fils.

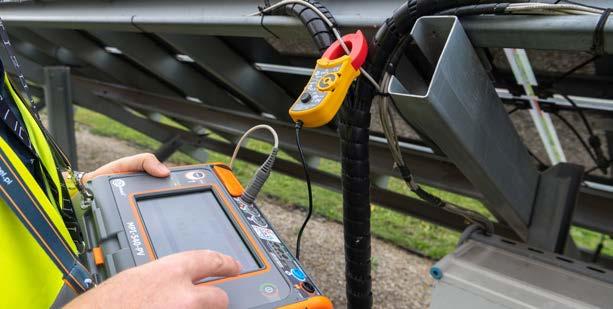

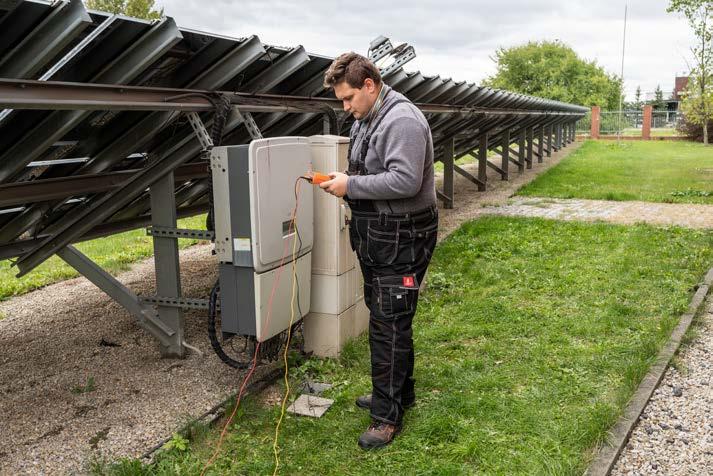

La photovoltaïque sous surveillance
Le MPI-540-PV est un appareil de mesure universel en particulier destiné à la supervision des installations photovoltaïques. L’appareil permet d’effectuer un test DC et AC complet - selon la norme en vigueur EN 62446. En mesurant les paramètres de l'installation photovoltaïque, l’appareil les convertit automatiquement selon les conditions STC (Standard Test Conditions). Les mesures de tension, de courant et de puissance de l’onduleur DC et AC permettent de vérifier son efficacité. Les résultats enregistrés dans la mémoire de l'appareil de mesure permettent de réaliser dans le logiciel Sonel Reports Plus les rapports des tests effectués.

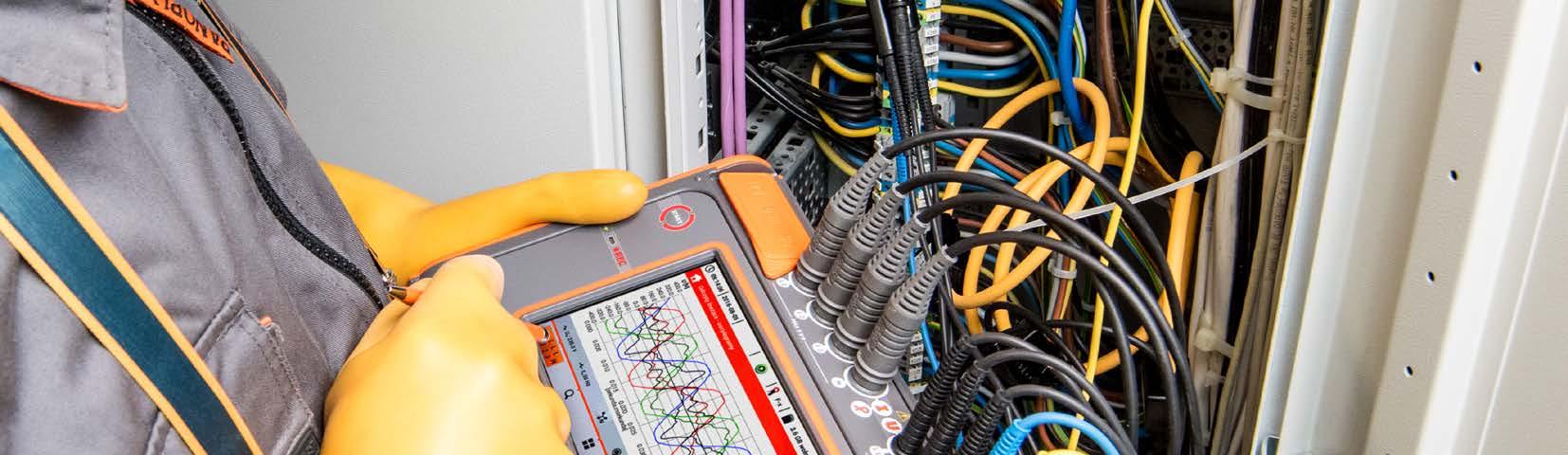

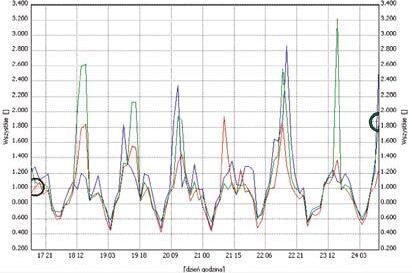

Analyse complète des paramètres réseau
L’enregistreur triphasé intégré permet d’observer l'état actuel des réseaux et enregistrer leurs paramètres tels que leur tension, leur courant, leur puissance, leur harmonique et leur THD. L'appareil de mesure offre la possibilité de lire sur l'écran l'interprétation graphique dans la taille souhaitée et en temps réel. Les paramètres sont mesurés indépendamment de l'enregistrement présent sur la carte mémoire. L’appareil affiche:

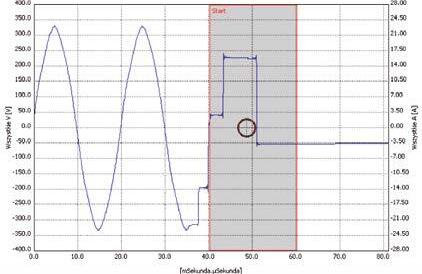

» les diagrammes de variation des tensions et des courants (oscilloscope),
» les diagrammes des tensions et des courants dans le temps,
» le diagramme vectoriel,
» les mesures de nombreux paramètres sous forme de tableau,

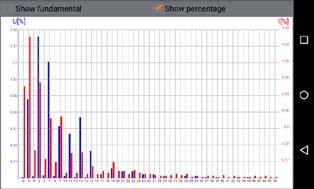

» le diagramme des harmoniques du courant et de la tension.
Mesure de l’impédance de boucle de court-circuit:
» mesure de l’impédance avec courant 23 A, (40 A pour tension entre phases), résolution max. 0,001 Ω,
» résistance de court-circuit RZW =10 Ω,
» plage de tensions de mesure: 95...440 V, fréquences 45...65 Hz,
» mesure rapide de l'impédance de la boucle court-circuit avec la résolution jusqu’à 0,01 Ω dans les installations protégées par les disjoncteurs RCD o IΔn ≥ 30 mA sans leur déclenchement,
» calcul automatique du courant de court-circuit sur la base de la tension nominale ou mesurée; distinction des tensions de phases et entre phases,
» mesure à l'aide de la fiche UNI-Schuko avec touche de déclenchement (également avec les fils interchangés L et N) ou avec câbles d'une longueur de 1,2 m, 5 m, 10 m, 20 m, avec l’utilisation éventuelle des adaptateurs des prises triphasée (AGT),
» sélection de la sécurité de l'installation et évaluation automatique du résultat de la mesure.
Inspection des disjoncteurs différentiels type AC, A, F, B, B+ et EV:
» MPI-540 / MPI-540-PV permet de réaliser des mesures également dans les réseaux IT,
» mesure des disjoncteurs ordinaires, instantanés et sélectifs avec tensions différentielles nominales de 10, 30,100, 300, 500 et 1000 mA,
» forme d'onde du courant de fuite forcé sélectionnée par l'utilisateur:
» sinusoïdale (départ du front ascendant ou descendant), unidirectionnel pulsé (positif ou négatif), unidirectionnel pulsé superposé de courant continu (positif ou négatif), continu (positif ou négatif),
» mesure du courant de déclenchement lA avec le courant croissant,
» mesure du temps de réponse IA avec courants 0,5 IΔn, 1 IΔn, 2 IΔn et 5 IΔn
» mesure de la tension de contact UB et de la résistance du conducteur de protection RE sans déclenchement du disjoncteur,
» détection de la commutation des fils L et N dans la prise: n'impacte pas la réalisation des mesures,
» possibilité de mesurer le courant de déclenchement lA et du temps de réponse réel tA avec une simple interruption du RCD,
» mesure de la résistance d'isolement jusqu’à 10 GΩ,
» capacité de mesurer dans une prise avec l'adaptateur UNI-Schuko,
» détermination acoustique des intervalles de 5 secondes facilitant le relevé des caractéristiques temporelles,
» protection de l’appareil de mesure contre la présence de la tension sur l'objet et contre l’émergence de la tension pendant la mesure,
» déchargement automatique du capacité de l'objet mesuré après la fin de la mesure,
» mesure automatique de toutes les combinaisons de la résistance des conducteurs à 3, 4, 5 fils, en utilisant l'adaptateur supplémentaire AutolSO-1000C.

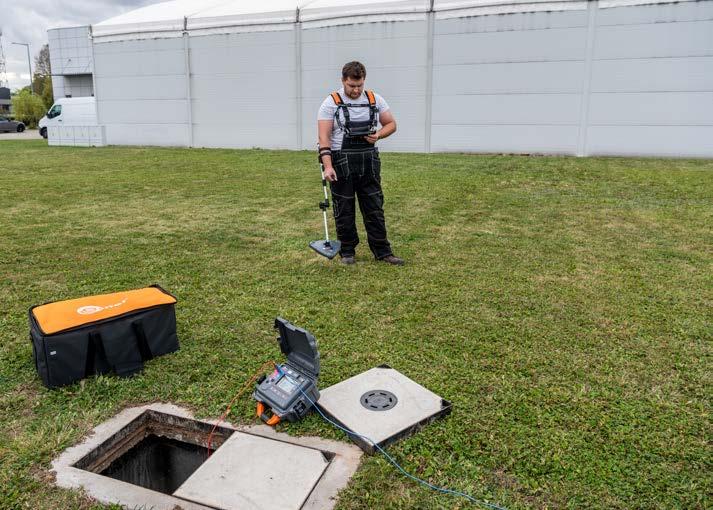

Mesures de résistance de terre:
» méthode technique à 3 fils ou à 4 fils avec deux électrodes auxiliaires,
» méthode à 3 fils avec pinces auxiliaires,
» méthode à deux pinces,
» source interne de la tension avec la fréquence appropriée pour le réseau 50 Hz ou 60 Hz.

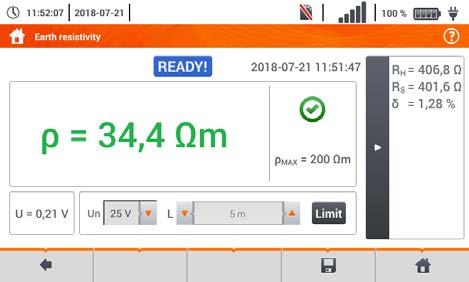

Mesures de la résistivité du sol avec la méthode de Wenner
» plage de mesures: 0,5 Ωm...99,9 kΩm,
» réglage de la distance entre les électrodes en mètres (1 ...30 m) ou en pieds (1...90 ft).
Mesure basse tension de la continuité des connexions de protection et de compensation:
» plage de mesures selon EN 61557-4: 0,12...400 Ω, résolution maximale 0,01 Ω,
» mesure de la continuité du conducteur de protection avec le courant ≥200 mA dans les 2 directions,
» mesure avec faible courant avec signalisation acoustique,
» tension aux bornes ouvertes: 4...9 V,
» auto calibrage des fils de mesures - possibilité d'utiliser les fils d'une longueur quelconque.
Adaptateur de tension avec filetage M4 / M6 WAADAM4M6
Chargeur pour les appareils de mesure (type Z7) WAZASZ7
Cordon d’alimentation 230 V (fiche IEC C7)
Conducteur pour charge de la batterie à partir de la prise auto 12 V
Étui L-2
Harnais pour appareil de mesure (type L-2)
Batterie Li-lon 11,1 V 3,4 Ah
Carte microSD 4 GB
Stylo pour écrans tactiles
Certificat de calibration en usine
WAPRZLAD230
WAPRZLAD12SAM
WAFUTL2
WAPOZSZEKPL
WAAKU15
WAPOZTPEN
Appareil de mesure de l’ensoleillement et de la température
SONEL IRM-1
index: WMGBIRM1
Caractéristiques
» Mesure de l’ensoleillement et de la température.
» Interface LoRa pour communication avec l'appareil de mesure – portée supérieure à Bluetooth!
» Synchronisation automatique des données avec l'appareil.
» Boussole et capteur d'inclinaison intégrés.
» Enregistreur intégré utilisé pour enregistrer l'ensoleillement avant la réalisation de l'installation PV et pour mesurer l'ombrage des installations existantes.
» Grande mémoire de mesures: 999 cellule de mémoire cache et 5000 enregistrements de l'enregistreur jusqu’à la saturation de la mémoire (enregistrement ponctuel) avec possibilité d'écrasement (enregistrement continu).
Paramètres mesurés
» Intensité d'ensoleillement (irradiation) en W/m2 ou BTU/ft2h.
» Température en °C ou °F.
» Température ambiante en °C ou °F.
» Angle d'inclinaison de panneaux.
» Orientation de panneaux grâce à la boussole intégrée.
Pour plus d'informations, voir page 38
Mesure de l’impédance de boucle ZL-PE, ZL-N, ZL-L en mode 23/40 A
Mesure avec courant 23/40 A - plage de mesure selon EN 61557: 0,130 ...1999 Ω (pour fil 1,2 m):
Plage d'affichage Résolution Précision
0,00...19,999 Ω 0,001 Ω ±(5% v.m. + 0,03 Ω)
20,00...199,99 Ω 0,01 Ω ±(5% v.m. + 0,3 Ω)
200,00...1999,9 Ω 0,1 Ω ±(5% v.m. + 3 Ω)
» Tension nominale: 95...270 V (pour ZL-PE et ZL-N ) et 95...440 V (pour ZL-Luniquement mode 23/40 A). Fréquence: 45...65 Hz.
Mesure de l’impédance de boucle ZL-PE en mode RCD
Mesure avec courant 15 mA - plage de mesures selon EN 61557: 0,50...1999 Ω
Plage d'affichage Résolution
Précision
0,00...19,99 Ω 0,01 Ω ±(6% v.m. + 10 chiffres)
20,00...199,99 Ω 0,1 Ω ±(6% v.m. + 5 chiffres)
200...1999 Ω 1 Ω
» Tension nominale: 95...270 V
» Fréquence: 45...65 Hz
Mesure de la résistance de terre avec deux pinces
Plage d'affichage Résolution
Précision
0,00...9,99 Ω 0,01 Ω ±(10% v.m. + 4 chiffres)
10,0...19,9 Ω 0,1 Ω
20,0...99,9 Ω ±(20% v.m. + 4 chiffres)
Mesure de la résistance d'isolement
Plage de mesures selon EN 61557-2:
» pour Un = 50 V: 50 kΩ...250 MΩ
» pour Un = 100 V: 100 kΩ...500 MΩ
» pour Un = 250 V: 250 kΩ...999 MΩ
» pour Un = 500 V: 500 kΩ...2,00 GΩ
» pour Un = 1000 V: 1000 kΩ...4,99 GΩ
Plage d'affichage Résolution
2,00...19,99 MΩ 0,01 MΩ
Précision
0...1999 kΩ 1 kΩ ±(3% v.m. + 8 chiffres)
20,0...199,9 MΩ 200...999 MΩ 1 MΩ
1,00...4,99 GΩ 0,01 GΩ ±(4% v.m. + 6 chiffres)
5...9,99 GΩ 0,01 GΩ non spécifié
**) non supérieure à la plage de mesures pour une tension donnée

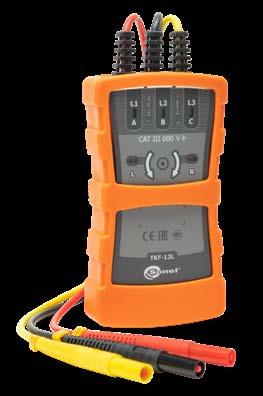

Indication de la séquence de phases
» Indication de la séquence de phases: conforme, non conforme, affichage des valeurs de tensions entre phases
» Plage de tensions réseau UL-L: 95...500 V (45...65 Hz)

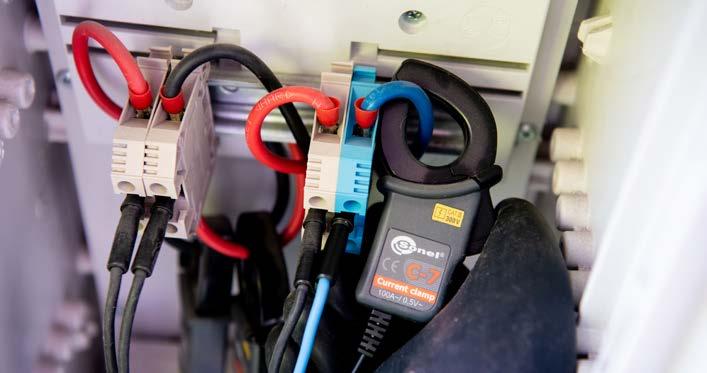

Mesure du courant alternatif (True RMS) avec pinces
Pince Plage Résolution Précision
F-1A, F-2A, F-3A 0..3000 A (10 kAp-p @ 50Hz) 0,01% Inom ±0,1%
C-4A 0..1000 A (3600 Ap-p) 0,01% Inom
C-5A 0..1000 A (3600 Ap-p) 0,01% Inom
C-6A 0..10 A (36 Ap-p) 0,01% Inom
C-7A 0..100 A (360 Ap-p) 0,01% Inom
Mesure de la luminosité*
Plage d'affichage [lx]
4,00...39,99 0,01
40,0...399,9 0,1 400...3999 1
4,00 k...39,99 k 0,01 k
40,0 k...399,9 k 0,1 k
*) Pour la sonde de mesure LP-10A
Mesures des paramètres des disjoncteurs RCD (plage de tension de travail 95...270 V):
Test d’arrêt RCD et mesure du temps de réponse tA. (pour la fonction de mesure tA)
Type RCD Multiplicité Plage Résolution Précision
• Général
• Instantané
• Module AC dans le type EV
Sélectif
• EV 6 mA DC
• RCM
0,5 IΔn 0...300 ms
1 IΔn
2 IΔn 0...150 ms
5 IΔn 0...40 ms
0,5 IΔn 0...500 ms
1 IΔn
2 IΔn 0...200 ms
5 IΔn 0...150 ms
A: ±0,5%
A: ≤ (1,5%+1 A)
A: ≤ 2,5%
A AC: ≤ 4%
A DC: ≤ 4%
1 ms
±(2% v.m. + 2 chiffres) pour RCD avec IΔn= 10 mA et mesure 0,5 IΔn précision: ±(2% v.m. + 3 chiffres)
1 IΔn 0,0…10,0 s 0,1 s ±(2% v.m. + 3 chiffres)
10 IΔn 0…300 ms 1 ms
33 IΔn 0…100 ms
50 IΔn 0…40 ms
» Précision de la consigne du courant différentiel: pour 0,5 IΔn 8...0% pour 1 IΔn, 2 IΔn, 5 IΔn 0...8%
Mesure du courant de déclenchement RCD IA pour le courant différentiel sinusoïdal (type AC)
Courant nominal Plage de mesure Résolution Courant de mesure Précision
30 mA 9,0...30,0 mA
10 mA 3,0...10,0 mA 0,1 mA 0,3 IΔn...1,0 IΔn ± 5% IΔn
300 mA 90...300 mA
100 mA 30...100 mA 1 mA
500 mA 150...500 mA
1000 mA 300...1000 mA
» Possibilité de démarrer la mesure à partir de la demi-période positive ou négative du courant forcé de fuite (AC)
Mesure du courant de réponse RCD IA pour le courant différentiel unidirectionnel et unidirectionnel avec base 6 mA de courant continu (type A)
Courant nominal Plage de mesure Résolution Plage de mesure Précision
30 mA 10,5...42,0 mA
10 mA 3,5...20,0 mA 0,1 mA 0,35 IΔn ...2,0 IΔn ± 10% IΔn
100 mA 35...140 mA 1 mA
0,35 IΔn ...1,4 IΔn
300 mA 105...420 mA
500 mA 175...700 mA
» Possibilité de mesurer pour les demi-périodes positives ou négative du courant de fuite forcé
Mesure de courant de réponse RCD IA pour le courant différentiel continu (type B)
Courant nominal Plage de mesure Résolution Plage de mesure Précision
6 mA 1,0...6,0 mA 0,1 mA 1,0...6,0 mA ± 6% IΔn 10 mA 2,0...20,0 mA 0,1 mA
100 mA 20...200 mA
30 mA 6...60 mA 1 mA
300 mA 60...600 mA
500 mA 100...1000 mA
0,2 IΔn ...2,0 IΔn ± 10% IΔn
» Mesure possible pour le courant de fuite forcé positif ou négatif
» IΔn - valeur du courant nominal différentiel
Mesure de la résistance de terre RE méthode technique 3p, 4p, 3p + pince
Plage de mesures selon EN 61557-5: 0,50 Ω…1,99 kΩ pour U = 50 V (3p, 4p): Plage d'affichage Résolution Précision 3p, 4p Erreur 3p avec pince
» EN 61010-1 (prescriptions générales de sécurité)
» EN 61010-031 (prescriptions particulières de sécurité)
» EN 61326 (compatibilité électromagnétique)
» EN 61557 (exigences pour les appareils de mesure)
» HD 60364-6 (mesures - vérification)
» HD 60364-4-41 (mesures - protection contre les chocs électriques)
» PN-E 04700 (mesures - tests de réception)
» EN 12464 (éclairage des lieux de travail)
» EN 62446 (test des panneaux PV) (MPI-540-PV uniquement)

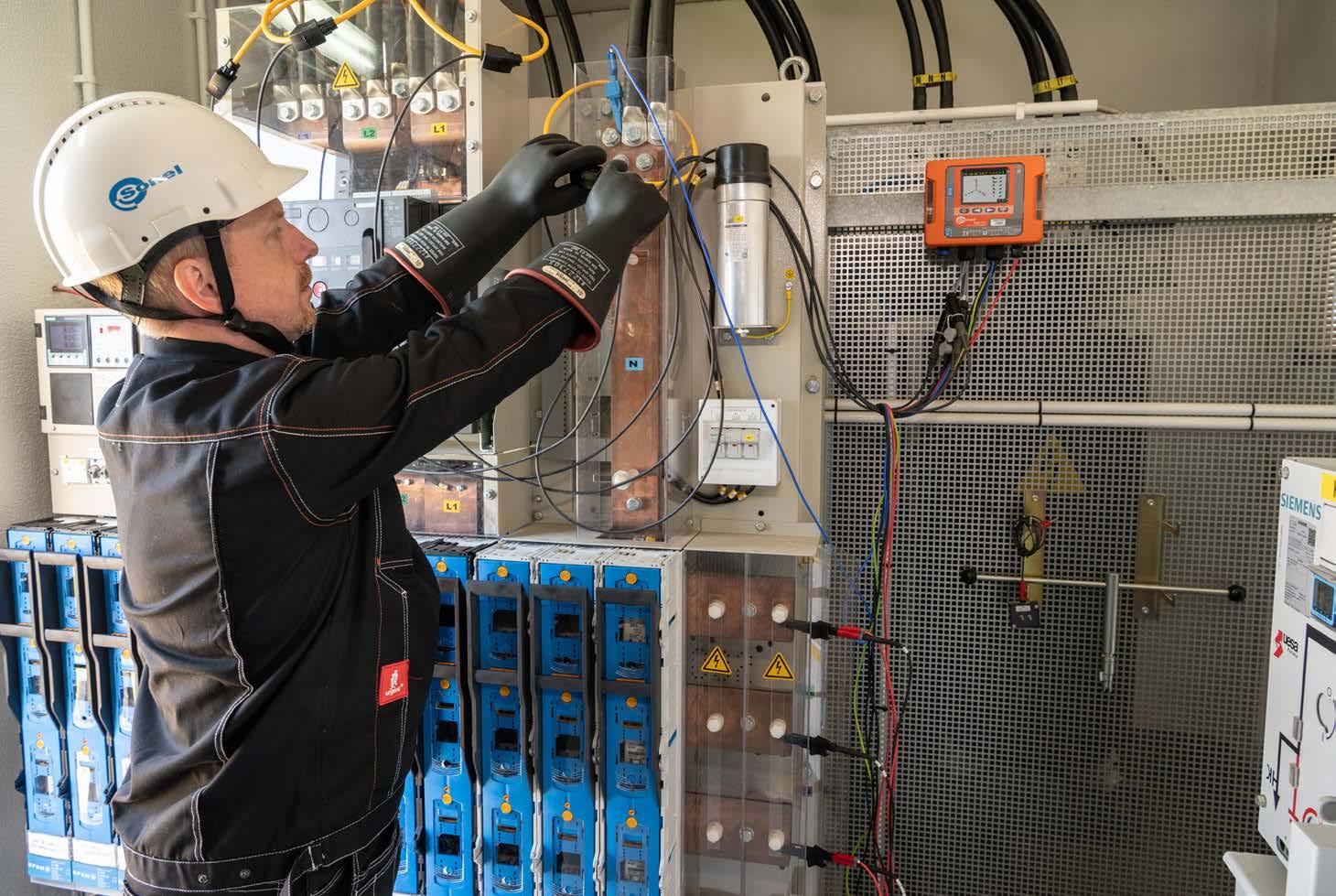

Enregistreur triphasé des paramètres de réseaux électriques
» Paramètres mesurés:
• tensions L1, L2, L3, N-PE (quatre entrées pour mesures), valeurs moyennes, minimales et maximales dans la plage jusqu'à 550 V, coopération possible avec transformateurs de tension,
• courants L1, L2, L3 (trois entrées pour mesures), valeurs moyennes, minimales et maximales, mesure du courant jusqu’à 3 kA (en fonction de la pince utilisée), coopération possible avec transformateurs de courant,
• fréquence dans la plage 40...70 Hz,
• puissance active (P), réactive (Q), apparente(S), puissance inactive Sn,
• enregistrement de la puissance: IEEE 1459,
• énergie active (EP), réactive (EQ), apparente (ES),
• facteur de puissance (Power Factor), cosφ,
• harmoniques jusqu’à 40e de tension et de courant, taux de distorsion harmonique THD pour courant et tension,
• asymétrie des tensions (conformité aux dispositions de IEC 61000-4-30 classe S) et des courants,
• calculateur de tarifs de l'énergie,
• calculateur de pertes
Paramètres du mode de l'enregistreur Paramètre
alternative (TRMS)
Courant alternatif
Fréquence
Puissance active, réactive, apparente et de déformation en fonction de la configuration (transducteurs, pinces)
Énergie active réactive et apparente en fonction de la configuration (transducteurs, pinces)
cosφ et facteur de puissance (PF)
Harmoniques
» L'appareil est conçu pour fonctionner dans les réseaux:
L'appareil de mesure MPI-540 / MPI-540-PV permet d'estimer les perte de puissance active et les coûts associés au titre d'une mauvaise qualité d'alimentation par l'intermédiaire du calculateur de pertes d’énergie intégré.
ne prend pas en
l'erreur de la pince)
jusqu'à quatre décimales en fonction de la configuration (transducteurs, pinces)
jusqu'à quatre décimales comme erreur de puissance
Tension le même que pour la tension alternative True RMS le même que pour la tension
Courant le même que pour la tension alternative True RMS le même que pour la tension alternative
Certaines fonctions de l'appareil de mesure Sonel MPI-540 / MPI-540-PV
Mesure de l’impédance de la boucle de défaut
Enregistreur de paramètres d'alimentation
Mesure de la résistivité du sol

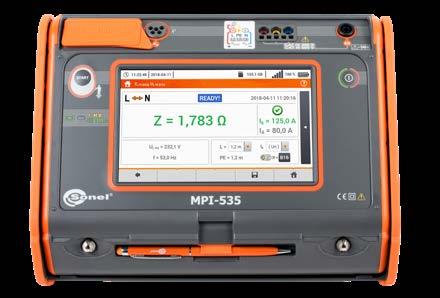

SONEL MPI-536 / MPI-535
index: WMGBMPI536 / WMGBMPI535
Mesure de l’impédance de boucle de court-circuit:
» mesure de l’impédance avec courant 23 A, (40 A pour tension entre phases), résolution max. 0,001 Ω,
» résistance de court-circuit RZW =10 Ω,
» plage de tensions de mesure: 95...440 V, fréquences 45...65 Hz,
» mesure rapide de l'impédance de la boucle court-circuit avec la résolution jusqu’à 0,01 Ω dans les installations protégées par les disjoncteurs RCD o IΔn ≥ 30 mA sans leur déclenchement,
» calcul automatique du courant de court-circuit sur la base de la tension nominale ou mesurée; distinction des tensions de phases et entre phases,
» mesure à l'aide de la fiche UNI-Schuko avec touche de déclenchement (également avec les fils interchangés L et N) ou avec câbles d'une longueur de 1,2 m, 5 m, 10 m, 20 m, avec l’utilisation éventuelle des adaptateurs des prises triphasée (AGT),
» sélection de la sécurité de l'installation et évaluation automatique du résultat de la mesure.
Inspection des disjoncteurs différentiels type AC, A, F, B, B+ et EV:
» mesure des disjoncteurs ordinaires, instantanés et sélectifs avec tensions différentielles nominales de 10, 30,100, 300, 500 et 1000 mA,
» forme d'onde du courant de fuite forcé sélectionnée par l'utilisateur:
» sinusoïdale (départ du front ascendant ou descendant), unidirectionnel pulsé (positif ou négatif), unidirectionnel pulsé superposé de courant continu (positif ou négatif), continu (positif ou négatif),
» mesure du courant de déclenchement lA avec le courant croissant,
» mesure du temps de réponse IA avec courants 0,5 IΔn, 1 IΔn, 2 IΔn et 5 IΔn
» mesure de la tension de contact UB et de la résistance du conducteur de protection RE sans déclenchement du disjoncteur,
» détection de la commutation des fils L et N dans la prise: n'impacte pas la réalisation des mesures,
» possibilité de mesurer le courant de déclenchement lA et du temps de réponse réel tA avec une simple interruption du RCD,
» EN 61010-1 (prescriptions générales de sécurité)
» EN 61010-031 (prescriptions particulières de sécurité)
» EN 61326 (compatibilité électromagnétique)
» EN 61557 (exigences pour les appareils de mesure)
» HD 60364-6 (mesures - vérification)
» HD 60364-4-41 (mesures - protection contre les chocs électriques)
» PN-E 04700 (mesures - tests de réception)
» EN 12464 (éclairage des lieux de travail)
Appareil de mesure multifonctions des paramètres de l'installation électrique
SONEL MPI-530-IT / MPI-530
index: WMGBMPI530IT / WMGBMPI530
Mesure de l’impédance de boucle de court-circuit:
» mesure de l’impédance avec courant 23 A, (40 A pour tension entre phases), résolution max. 0,001 Ω,
» résistance de court-circuit R zw = 10 Ω,
» plage des tensions de mesure: 95...440 V, fréquence 45...65 Hz,
» mesure de l’impédance de boucle court-circuit avec résolution jusqu’à 0,01 Ω dans des installations protégées par les disjoncteurs RCD o lIΔn ≥ 30 mA sans leur déclenchement,
» calcul automatique du courant de court-circuit sur la base de la tension nominale ou mesurée: distinction des tensions de phases et entre phases,
» mesures à l'aide de la fiche UNI-Schuko avec touche de déclenchement (également avec les fils interchangés L et N) ou avec câbles d'une longueur de 1,2 m, 5 m, 10 m, 20 m, avec l’utilisation éventuelle des adaptateurs des prises triphasée (AGT),
» sélection de la sécurité de l'installation et évaluation automatique du résultat de la mesure.
Inspection des disjoncteurs différentiels type AC, A, F, B et B+:
» MPI-530-IT permet de réaliser des mesures également dans les réseaux IT,
» mesure des disjoncteurs ordinaires, instantanés et sélectifs avec tensions différentielles nominales de 10, 30,100, 300, 500 et 1000 mA,
» fonction de la mesure automatique de l'ensemble des paramètres du disjoncteur (après une simple pression sur la touche „START", l'appareil effectue le cycle total prédéfini des mesures avec la possibilité de mesurer l’impédance de boucle de courtcircuit L-PE avec courant 15 mA),
» forme du courant de fuite forcé sélectionné par l'utilisateur: sinusoïdal (départ du front ascendant ou descendant), unidirectionnel pulsé (positif ou négatif), unidirectionnel pulsé superposé de courant continu (positif ou négatif), continu (positif ou négatif),
» mesure du temps de réponse IA avec le courant croissant,
» mesure de la durée de fonctionnement t, avec les courants 0,5 lΔn,1 lΔn,2 lΔn et 5 lΔn,
» mesure de la tension de contact UB et de la résistance du conducteur de protection RE sans déclenchement du disjoncteur,
» détection de la commutation des fils L et N dans la prise: n'impacte pas la réalisation des mesures, » possibilité de mesurer le courant de déclenchement lA et du temps de réponse réel tAi avec une simple interruption du RCD,
» mesure de la résistance d'isolement jusqu’à 10 GΩ,
» capacité de mesurer dans une prise avec l'adaptateur UNI-Schuko, » détermination acoustique des intervalles de 5 secondes facilitant le relevé des caractéristiques temporelles,
» protection de l’appareil de mesure contre la présence de la tension sur l'objet et contre l’émergence de la tension pendant la mesure,
» déchargement automatique du capacité de l'objet mesuré après la fin de la mesure,
» mesure automatique de toutes les combinaisons de la résistance des conducteurs à 3, 4, 5 fils, en utilisant l'adaptateur supplémentaire AutolSO-1000C.

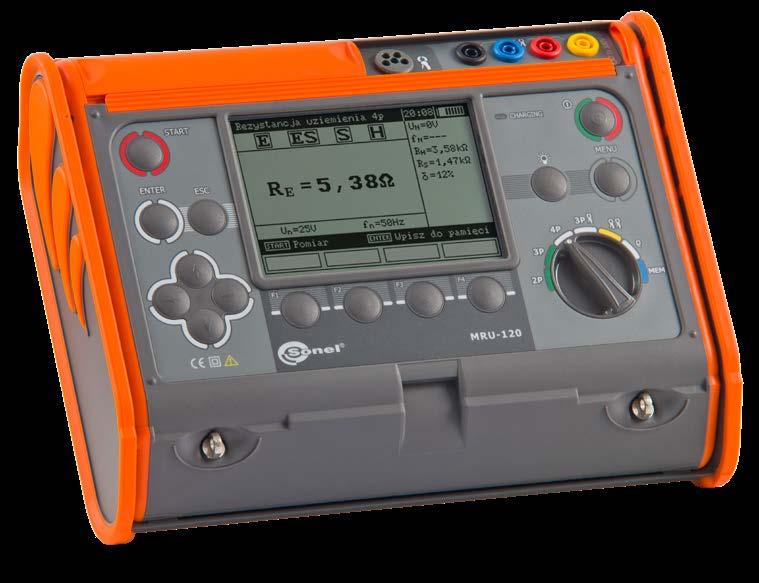

Mesures de résistance de terre:
» méthode technique à 3 fils ou à 4 fils avec deux électrodes auxiliaires,
» méthode à 3 fils avec pinces auxiliaires,
» méthode à deux pinces,
» source interne de la tension avec la fréquence appropriée pour le réseau 50 Hz ou 60 Hz.
SONEL MPI MOBILE
Une version mobile du programme coopérant avec un instrument multifonctionnel Sonel: MPI-530-IT / MPI-530 mètres de paramètres de système électrique. Il peut être téléchargé à partir du Google Play
Accessoires standard:
Adaptateur WS-03 déclenchant la mesure (fiche UNI-Schuko) WAADAWS03
batterie NiMH 4,8 V 4,2 Ah WAAKU07
Étui L-2 WAFUTL2
Pince crocodile rouge 1 kV 20 A WAKRORE20K02
Pince crocodile bleue 1 kV 20 A WAKROBU20K02
Pince crocodile jaune 1 kV 20 A WAKROYE20K02
Fil 1,2 m rouge 1 kV (fiches bananes) WAPRZ1X2REBB
Fil 1,2 m bleu 1 kV (fiches bananes) WAPRZ1X2BUBB
Fil 1,2 m jaune 1 kV (fiches bananes) WAPRZ1X2YEBB
Fil 15 m bleu pour mesures de terre sur bobine (fiches bananes) WAPRZ015BUBBSZ
Fil 30 m rouge pour mesures de terre sur bobine (fiches bananes) WAPRZ030REBBSZ
Conducteur pour charge de la batterie à partir de la prise auto 12 V WAPRZLAD12SAM
Câble pour transmission de données USB WAPRZUSB
Cordon d’alimentation 230 V (fiche IEC C7) WAPRZLAD230
**) non supérieure à la plage de mesures pour une tension donnée.
Indication de la séquence de phases
» Indication de la séquence de phases: conforme, non conforme, affichage des valeurs de tensions entre phases
» Plage de tensions réseau UL-L: 95...500 V (45...65 Hz)
Analyse et enregistrement des paramètres de réseaux monophasés
» Mesure de la tension UL-N: 0...500 V, mesure de la puissance P, Q, S: 0...1,5 M (W, var, VA).
» Plage de fréquences des tensions mesurées: 45,0...65,0 Hz.
» Mesure de la fréquence dans la plage 45,0...65,0 Hz pour tensions 50...500 V (incertitude de base max. ± 0,1% v.m. + 1 chiffre).
» Mesure cos φ: 0,00...1,00 (résolution 0,01).
» Mesure des harmoniques U et I (jusqu’à 40).
» Mesure THD par rapport à la première harmonique (pour U et I).
» Mesure du courant alternatif (True RMS) avec pinces:
Pinces Plage d'affichage Résolution Précision
C-3, C-6
C-3, C-6, F-2, F-3
F-1, F-2, F-3
Mesures des paramètres des disjoncteurs RCD (plage de tensions de travail 95...270V):
Test d’arrêt RCD et mesure du temps de réponse tA (pour la fonction de mesure tA)
Type RCD Multiplicité Plage (normal et instantané) Plage (sélectif)
Résol. Précision
De type général, instantané sélectif 0,5 IΔn 0...300 ms 0...500 ms 1 ms ±(2% v.m. + 2 chiffres) pour RCD o IΔn= 10 mA et mesure 0,5 IΔn erreur: ±(2% v.m. + 3 chiffres)
1 IΔn 2 IΔn 0...150 ms 0...200 ms 5 IΔn 0...40 ms 0...150 ms
» Précision de la consigne du courant différentiel: pour 0,5 IΔn 8...0% pour 1 IΔn, 2 IΔn, 5 IΔn 0...8%
Mesure de courant de réponse RCD IA pour le courant différentiel sinusoïdal (type AC)
Courant nominal Plage de mesure Résolution Plage de mesure Précision
10 mA 3,0...10,0 mA 0,1 mA
30 mA 9,0...30,0 mA
0,0...99,9 mA 0,1 mA ±(5% v.m. + 3 chiffres)
100...999 mA 1 mA
1,00...9,99 A 0,01 A ±(5% v.m. + 5 chiffres) (C-3, C-6)
10,0...99,9 A 0,1 A
1,00...3,00 kA 0,01 kA
Mesure de la luminosité*
100...999 A 1 A ±(0,1% In + 2 chiffres) (F-1, F-2, F-3)
» Possibilité de démarrer la mesure à partir de la demi-période positive ou négative du courant forcé de fuite (AC)
Mesure du courant de réponse RCD IA pour le courant différentiel unidirectionnel et unidirectionnel avec base 6 mA de courant continu (type A)
Courant nominal Plage de mesure Résolution Plage de mesure Précision
30 mA 10,5...42,0 mA
10 mA 3,5...20,0 mA 0,1 mA 0,35 IΔn ...2,0 IΔn ± 10% IΔn
100 mA 35...140 mA 1 mA
300 mA 105...420 mA
500 mA 175...700 mA
0,35 IΔn ...1,4 IΔn
» Possibilité de mesurer pour les demi-périodes positives ou négative du courant de fuite forcé
Les appareils MPI-530 / MPI-530-IT permettent de mesurer en automatique la résistance d'isolement des conducteurs à 3, 4 et 5 fils à l'aide de l'adaptateur auxiliaire AutolSO-1000C.
Mesure de courant de réponse RCD IA pour le courant différentiel continu (type B)
Courant nominal Plage de mesure Résolution Plage de mesure Précision
10 mA 2,0...20,0 mA 0,1 mA 0,2 IΔn ...2,0 IΔn ± 10% IΔn
30 mA 6...60 mA 1 mA
100 mA 20...200 mA
300 mA 60...600 mA
500 mA 100...1000 mA
Mesure possible pour le courant forcé de fuite positif ou négatif IΔn - valeur de courant nominal différentiel
Mesure de la résistance de terre RE méthode technique 3p, 4p, 3p + pince
Plage de mesure selon EN 61557-5: 0,50 Ω…1,99 kΩ pour U = 50 V (3p, 4p): Plage d'affichage Résolution Précision 3p, 4p Erreur 3p avec pince
Les appareils de mesure MPI-530 / MPI-530-IT permettent de mesurer le temps de réponse réel et le courant de déclenchement du disjoncteur RCD avec une seule activation du disjoncteur.
L’appareil est conforme aux normes suivantes:
» EN 61010-1 (prescriptions générales de sécurité)
» EN 61010-031 (prescriptions particulières de sécurité)
» EN 61326 (compatibilité électromagnétique)
» EN 61557 (exigences pour les appareils de mesure)
» HD 60364-6 (mesures - vérification)
» HD 60364-4-41 (mesures - protection contre les chocs électriques)
» PN-E 04700 (mesures - tests de réception)
» EN 12464 (éclairage des lieux de travail)

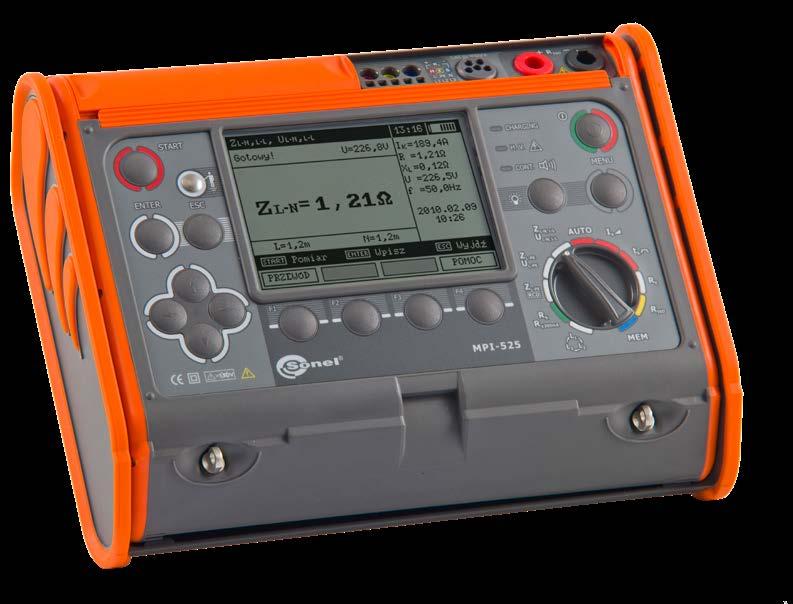

SONEL MPI-525
Mesure de l’impédance de boucle de court-circuit:
2,5 kV
tension maximale de mesure RISO
» mesure de l’impédance avec courant de l'ordre de 23 A, (40 A pour tension entre phases),
» résistance de court-circuit R zw=10 Ω,
» plage de tensions de mesure: 95...440 V fréquences 45...65 Hz,
» mesure de l'impédance de la boucle court-circuit avec la résolution jusqu’à 0,01 Ω, dans les installations protégées par les disjoncteurs RCD o IΔn ≥ 30 mA sans leur déclenchement,
» calcul automatique du courant de court-circuit: distinction des tensions de phases et entre phases,
» mesures à l'aide de la fiche UNI-Schuko avec bouton de déclenchement de la mesure (également avec les câbles interchangés L et N) ou avec câbles d'une longueur de 1,2 m, 5 m, 10 m, 20 m, avec l’utilisation éventuelle des adaptateurs des prises triphasée (AGT).
Inspection des disjoncteurs différentiels type AC, A, F, B et B+:
» mesure des disjoncteurs ordinaires, instantanés et sélectifs avec tensions différentielles nominales de 10, 30, 100, 300, 500 et 1000 mA,
» fonction de mesure automatique de l'ensemble de paramètres du disjoncteur (après une simple pression sur la touche „START" l’appareil effectue tout le cycle prédéfini de mesures avec la possibilité de mesurer l’impédance de boucle de court-circuit L-PE avec le courant 15 mA),
» forme du courant de fuite forcé sélectionné par l'utilisateur: sinusoïdal (départ du front ascendant ou descendant), unidirectionnel pulsé (positif ou négatif), unidirectionnel pulsé superposé de courant continu (positif ou négatif), continu (positif ou négatif),
» mesure du courant de déclenchement lA avec le courant croissant,
» mesure du temps de réponse tA avec les courants 0,5 IΔn, IΔn, 2 IΔn et 5 IΔn,
» mesure de la tension de contact UB et de la résistance du conducteur de protection RE sans déclenchement du disjoncteur,
» détection de l'interchangement des fils L et N dans la prise: n'impacte pas la réalisation des mesures,
» possibilité de mesurer le courant de déclenchement IA et du temps réel de réponse tAi avec un seul
» disjoncteur RCD,
» mesures pour la tension 95...270 V.
Mesures de la résistance d'isolement:
» tensions de mesure: 50 V, 100 V, 250 V, 500 V, 1000 V et 2500 V,
» mesure de la résistance d'isolement jusqu’à 10 GΩ,
» détermination acoustique des intervalles de 5 secondes facilitant le relevé des caractéristiques temporelles,
» mesure de 2 coefficients d’absorption (DAR, PI ou Ab1, Ab2)
» mesure du temps T1,T2,T3 de la plage 1...600 s,
» protection de l’appareil de mesure contre la présence de la tension sur l'objet et contre l’émergence de la tension pendant la mesure,
» décharge automatique du capacité de l'objet mesuré après la fin de la mesure,
» mesure automatique de toutes les combinaisons de la résistance des conducteurs à 3, 4, 5 fils et des câbles énergétiques avec l'utilisation de l'adaptateur auxiliaire AutoISO-2500.
Mesures de la résistance de terre:
» mesure par méthode technique à 3 fils ou à 4 fils avec 2 électrodes auxiliaires,
» source interne de la tension avec la fréquence appropriée pour le réseau 50 Hz ou 60 Hz (sélectionnée sur l'appareil).
Accessoires standard:
Adaptateur WS-03 déclenchant la mesure (fiche UNI-Schuko) WAADAWS03
Batterie NiMH 4,8 V 4,2 Ah WAAKU07
Étui L-2 WAFUTL2
Pince crocodile noire 11 kV 32 A WAKROBL32K09
Pince crocodile jaune 1 kV 20 A WAKROYE20K02
Pince crocodile noire 1 kV 20 A WAKROBL20K01
Fil 1,2 m rouge 1 kV (fiches bananes) WAPRZ1X2REBB
Fil 1,2 m bleu 1 kV (fiches bananes) WAPRZ1X2BUBB
Fil 1,2 m jaune 1 kV (fiches bananes) WAPRZ1X2YEBB
Fil 1,8 m noir 5 kV (fiches bananes, blindé) WAPRZ1X8BLBB
Fil 1,8 m rouge 5 kV (fiches bananes) WAPRZ1X8REBB
Fil 15 m bleu pour mesures de terre sur bobine (fiches bananes) WAPRZ015BUBBSZ
Fil 30 m rouge pour mesures de terre sur bobine (fiches bananes) WAPRZ030REBBSZ
Câble pour transmission de données USB WAPRZUSB
Cordon d’alimentation 230 V (fiche IEC C7) WAPRZLAD230
Plage de mesure selon EN 61557-2: pour Un = 50 V: 50 kΩ...250 MΩ pour Un = 500 V: 500 kΩ...2 GΩ pour Un = 100 V: 100 kΩ...500 MΩ pour Un = 1000 V: 1 MΩ...3 GΩ pour Un = 250 V: 250 kΩ...1 GΩ pour Un = 2500 V: 2,5 MΩ...9,99 GΩ
Plage d'affichage *) Résolution Précision
0...1999 kΩ 1 kΩ
2,00...19,99 MΩ 0,01 MΩ
20,0...199,9 MΩ 0,1 MΩ
200...999 MΩ 1 MΩ
±(3% v.m. + 8 chiffres)
1,00...9,99 GΩ 0,01 GΩ ±(4% v.m. + 6 chiffres)
*) non supérieure à la plage pour une tension donnée.
L'appareil de mesure MPI-525 permet de mesurer en automatique la résistance d'isolement des fils et des câbles à 3, 4 et 5 fils avec avec un adaptateur auxiliaire Auto lSO-2500.
Indication de la séquence de phases
» Indication de la séquence de phases: conforme, non conforme
» Plage de tensions réseau UL-L: 95...500 V (45...65 Hz)
» Affichage des valeurs de tensions entre phases
Mesure à basse tension de la continuité du circuit et de la résistance
Mesure de la continuité du fil de protection avec courant ±200 mA
Plage de mesure selon EN 61557-4: 0,12...400 Ω
Plage d'affichage Résolution Précision
0,00...19,99 Ω 0,01 Ω ±(2% v.m. + 3 chiffres)
20,0...199,9 Ω 0,1 Ω 200...400 Ω 1 Ω
» Tension aux bornes ouvertes: 4…9 V
» Courant de sortie pour R<2 Ω: min. 200 mA
» Auto-calibrage des fils de mesure
» Mesures pour les deux polarisations de courant
Les appareils MPI-525 sont parmi des appareils rares qui permettent de mesurer avec précision l’impédance de boucle, également dans les circuits L-PE au réseaux avec disjoncteurs RCD (mesure avec le courant 15 mA).
De type général et instantané
Sélectif
1 IΔn 2 IΔn 0...150 ms
5 IΔn 0...40 ms
0,5 IΔn 0...500 ms
1 IΔn
2 IΔn 0...200 ms
5 IΔn 0...150 ms
1 ms ±(2% v.m. + 2 chiffres) pour RCD o IΔn=10mA et mesure 0,5 IΔn erreur: ±(2% v.m. + 3 chiffres)
» Précision de la consigne du courant différentiel: pour 0,5 IΔn 8...0% pour 1 IΔn, 2 IΔn, 5 IΔn 0...8% Mesure de courant de réponse RCD IA pour le courant différentiel sinusoïdal (type AC)
Courant nominal Plage de mesure Résolution Plage de mesure Précision
10 mA 3,0...10,0 mA 0,1 mA
30 mA 9,0...30,0 mA
300 mA 90...300 mA
100 mA 30...100 mA 1 mA
500 mA 150...500 mA
1000 mA 300...1000 mA
0,3 IΔn...1,0 IΔn ± 5% IΔn
» Possibilité de démarrer la mesure à partir de la demi-période positive ou négative du courant forcé de fuite (AC)
Mesure du courant de réponse RCD IA pour le courant différentiel unidirectionnel et unidirectionnel avec base 6 mA de courant continu (type A, F)
Courant nominal Plage de mesure Résolution Plage de mesure Précision
30 mA 10,5...42,0 mA
10 mA 3,5...20,0 mA 0,1 mA 0,35 IΔn ...2,0 IΔn ± 10% IΔn
100 mA 35...140 mA 1 mA
0,35 IΔn ...1,4 IΔn
300 mA 105...420 mA
500 mA 175...700 mA
» Possibilité de mesurer pour les demi-périodes positives ou négative du courant de fuite forcé
Mesure de courant de réponse RCD IA pour le courant différentiel continu (type B, B+)
Courant nominal Plage de mesure Résolution Plage de mesure Précision
10 mA 2,0...20,0 mA 0,1 mA
100 mA 20...200 mA
30 mA 6...60 mA 1 mA
300 mA 60...600 mA
500 mA 100...1000 mA
0,2 IΔn ...2,0 IΔn ±10% IΔn
Mesure possible pour le courant forcé de fuite positif ou négatif IΔn - valeur de courant nominal différentiel
L'appareil de mesure MPI-525 permet de mesurer le temps réel de réponse et le courant de déclenchement du disjoncteur RCD avec.
L’appareil est conforme aux normes suivantes:
» EN 61010-1 (prescriptions générales de sécurité)
» EN 61010-031 (prescriptions particulières de sécurité)
» EN 61326 (compatibilité électromagnétique)
» EN 61557 (exigences pour les appareils de mesure)
» HD 60364-6 (mesures - vérification)
» HD 60364-4-41 (mesures - protection contre les chocs électriques)
» PN-E 04700 (mesures - tests de réception)
SONEL MPI-520
Mesure de l’impédance de boucle de court-circuit:
» mesure de l’impédance avec courant de l'ordre de 23 A, (40 A pour tension entre phases),
» résistance de court-circuit R zw=10 Ω,
» plage des tensions de mesure: 95...440 V, fréquence 45...65 Hz,
» mesure de l'impédance de la boucle court-circuit avec la résolution jusqu’à 0,01 Ω dans les installations protégées par les disjoncteurs RCD o IΔn≥30 mA sans leur déclenchement,
» calcul automatique du courant de court-circuit: distinction des tensions de phases et entre phases,
» mesures à l'aide de la fiche UNI-Schuko avec bouton de déclenchement (également avec les câbles interchangés L et N) ou avec câbles d'une longueur de 1,2 m, 5 m, 10 m, 20 m, avec l’utilisation éventuelle des adaptateurs des prises triphasée (AGT).
Inspection des disjoncteurs différentiels type AC, A, F, B, B+:
» mesure des disjoncteurs ordinaires, instantanés et sélectifs avec tensions différentielles nominales de 10, 30, 100, 300, 500 et 1000 mA,
» fonction de la mesure automatique de l'ensemble des paramètres du disjoncteur (après une simple pression sur la touche „START", l'appareil effectue le cycle total prédéfini des mesures avec la possibilité de mesurer l’impédance de boucle de courtcircuit L-PE avec le courant 15 mA),
» forme du courant de fuite forcé sélectionné par l'utilisateur: sinusoïdal (départ du front ascendant ou descendant), unidirectionnel pulsé (positif ou négatif), unidirectionnel pulsé superposé de courant continu (positif ou négatif), continu (positif ou négatif),
» mesure du courant de déclenchement IA avec courant croissant,
» mesure du temps de réponse tA avec courants 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn,
» mesure de la tension de contact UB et de la résistance du conducteur de protection RE sans déclenchement du disjoncteur,
» détection de la commutation des fils L et N dans la prise: n'impacte pas la réalisation des mesures,
» possibilité de mesurer le courant de déclenchement IA et du temps de réponse réel tAi avec une simple interruption RCD,
Harnais pour appareil de mesure (type L-2) WAPOZSZEKPL
Certificat de calibration en usine
Les appareils MPI-520 et MPI-520 Start permettent de mesurer en automatique la résistance d'isolement des conducteurs à 3, 4 et 5 fils à l'aide de l'adaptateur auxiliaire AutoISO-1000C.
La mesure de la résistance à basse tension des connexions de protection et de compensation:
» mesure de la continuité du conducteur de protection avec le courant ≥200 mA dans deux directions (selon la norme EN 61557-4),
» mesure avec faible courant avec signalisation acoustique,
» auto calibrage des fils de mesures - possibilité d'utiliser les fils d'une longueur quelconque.
Fonctions supplémentaires des appareils de mesure:
» mesure de la tension, de la fréquence et - avec l'utilisation d'une pince auxiliaire - du courant alternatif, cosφ et de la puissance (active, réactive, apparente).
» vérification rapide de la conformité de la connexion du fil de protection PE avec une électrode tactile » vérification de la séquence des phases.
» mémoire de 990 enregistrements (57 500 résultats individuels), transmission de données vers un PC via USB.
» alimentation par piles ou batterie (facultatif), chargeur rapide intégré.
Autres données techniques:
» type d'isolement double, conformément aux EN 61010-1 et EN 61557
» alimentation de l'appareil de mesure piles alcalines LR14 (4 pcs) ou batterie Ni-MH 4,8 V 4,2 Ah (facultatif)
» température de travail 0...+50°C Appareil
» déchargement automatique du capacité de l'objet mesuré après la fin de la mesure, » mesure automatique de toutes les combinaisons de la résistance des conducteurs à 3, 4, 5 fils, en utilisant l'adaptateur supplémentaire AutoISO-1000C.
Mesures de la résistance de terre:
» mesure par méthode technique à 3 fils ou à 4 fils avec 2 électrodes auxiliaires,
» source interne de la tension avec la fréquence appropriée pour le réseau 50 Hz ou 60 Hz (sélectionnée sur l'appareil).
MPI-520 permet le mesurage dans les prises avec les fils L et N interchangés.
Mesure de l’impédance de boucle ZL-PE, ZL-N, ZL-L
Mesure avec courant 23 / 40 A - plage de mesure selon EN 61557-3: 0,13...1999 Ω
(pour fil de mesure 1,2 m):
Plage d'affichage Résolution Précision
Mesures des paramètres des disjoncteurs RCD (plage de tensions de travail 95...270 V):
Test d’arrêt RCD et mesure du temps de réponse tA (pour la fonction de mesure tA)
Mode RCD Multiplicité Plage Résolution Précision
0,5 IΔn 0...300 ms
20,0...199,9 Ω 0,1 Ω
0,00...19,99 Ω 0,01 Ω ±(5% v.m. + 3 chiffres)
200...1999 Ω 1 Ω
» Tension nominale: 95...270 V (pour ZL-PE et ZL-N) et 95...440 V (pour ZL-L)
» Fréquence: 45...65 Hz
Mesure de l’impédance de boucle ZL-PE en mode RCD
Mesure avec courant 15 mA, plage de mesure selon EN 61557-3: 0,50...1999 Ω
Plage d'affichage Résolution Précision
0,00...19,99 Ω 0,01 Ω ±(6% v.m. + 10 chiffres)
20,0...199,9 Ω 0,1 Ω ±(6% v.m. + 5 chiffres)
200...1999 Ω 1 Ω
» Tension nominale: 95...270 V
» Fréquence: 45...65 Hz
Mesure de résistance de terre RE
Plage de mesure selon EN 61557-5: 0,50 Ω…1,99 kΩ pour la tension de mesure 50 V 0,56 Ω…1,99 kΩ pour la tension de mesure 25 V
Plage de mesure selon EN 61557-2: pour Un = 50 V: 50 kΩ...250 MΩ pour Un = 500 V: 500 kΩ...2,00 GΩ pour Un = 100 V: 100 kΩ...500 MΩ pour Un = 1000 V: 1000 kΩ...3,00 GΩ pour Un = 250 V: 250 kΩ...999 MΩ
*) non supérieure à la plage pour une tension donnée. **) pendant les mesures avec l'utilisation de la fiche UNI-Schuko une erreur de plus apparait de ±2%.
Mesure à basse tension de la continuité du circuit et de la résistance
Mesure de la continuité du fil de protection avec courant ±200 mA
Plage de mesure selon EN 61557-4: 0,12...400 Ω
Plage d'affichage Résolution Précision
0,00...19,99 Ω 0,01 Ω
20,0...199,9 Ω 0,1 Ω
200...400 Ω 1 Ω
» Tension aux bornes ouvertes: 4…9 V
» Courant de sortie pour R<2 Ω: min. 200 mA
» Auto-calibrage des fils de mesure
» Mesures pour les deux polarisations de courant
Indication de la séquence de phases
±(2% v.m. + 3 chiffres)
» Indication de la séquence de phases: conforme, non conforme
» Plage de tensions réseau UL-L: 95...500 V (45...65 Hz)
» Affichage des valeurs de tensions entre phases
Mesure de la tension et du courant alternatif, cosφ et de la puissance
» Mesure de la puissance P, Q, S: 0...200k (W, var, VA).
» Mesure du courant alternatif (True RMS) avec pince (0...400 A), résolution maximale 0,1 mA
» Mesure de la tension UL-N: 0...500 V
» Plage de fréquences des tensions mesurées: 45,0...65,0 Hz
» Mesure de la fréquence pour les tensions 50...500 V dans la plage 45,0...65,0 Hz (Incertitude de base max. ± 0,1% v.m. + 1 chiffre)
» Mesure du cosφ: 0,00...1,00 (résolution 0,01)
Les appareils MPI-520 et MPI-520 Start sont parmi des appareils rares qui permettent de mesurer avec précision l’impédance de boucle, également dans les circuits L-PE au réseaux avec disjoncteurs RCD (mesure avec le courant 15 mA).
De type général et instantané
Sélectif
1 IΔn
2 IΔn 0...150 ms
5 IΔn 0...40 ms
0,5 IΔn 0...500 ms
1 IΔn
2 IΔn 0...200 ms
5 IΔn 0...150 ms
1 ms
±(2% v.m. + 2 chiffres) pour RCD o IΔn=10mA et mesure 0,5 IΔn erreur: ±(2% v.m. + 3 chiffres)
» Précision de la consigne du courant différentiel: pour 0,5 IΔn 8...0% pour 1 IΔn, 2 IΔn, 5 IΔn 0...8% Mesure de courant de réponse RCD IA pour le courant différentiel sinusoïdal (type AC)
Courant nominal Plage de mesure Résolution Plage de mesure Précision
10 mA 3,3...10,0 mA 0,1 mA
30 mA 9,0...30,0 mA
300 mA 90...300 mA
100 mA 30...100 mA 1 mA
500 mA 150...500 mA
1000 mA 300...1000 mA
0,3 IΔn...1,0 IΔn ± 5% IΔn
» Possibilité de démarrer la mesure à partir de la demi-période positive ou négative du courant forcé de fuite (AC)
Mesure du courant de réponse RCD IA pour le courant différentiel unidirectionnel et unidirectionnel avec base 6 mA de courant continu (type A, F)
Courant nominal Plage de mesure Résolution Plage de mesure Précision
10 mA 3,5...20,0 mA 0,1 mA 0,35 IΔn ...2,0 IΔn ± 10% IΔn
30 mA 10,5...42,0 mA 0,35 IΔn ...1,4 IΔn
300 mA 105...420 mA
100 mA 35...140 mA 1 mA
500 mA 175...700 mA
» Possibilité de mesurer pour les demi-périodes positives ou négative du courant de fuite forcé
Mesure de courant de réponse RCD IA pour le courant différentiel continu (type B, B+)
Courant nominal Plage de mesure Résolution Plage de mesure Précision
100 mA 20...200 mA
30 mA 6...60 mA 1 mA
10 mA 2,0...20,0 mA 0,1 mA 0,2 IΔn ...2,0 IΔn ±10% IΔn
300 mA 60...600 mA
500 mA 100...1000 mA
» Mesure possible pour le courant forcé de fuite positif ou négatif
Les appareils de mesure MPI-520 et MPI-520 Start permettent de mesurer le temps de réponse réel et le courant de déclenchement du disjoncteur RCD avec une seule activation du commutateur.
L’appareil est conforme aux normes suivantes:
» EN 61010-1 (prescriptions générales de sécurité)
» EN 61010-031 (prescriptions particulières de sécurité)
» EN 61326 (compatibilité électromagnétique)
» EN 61557 (exigences pour les appareils de mesure)
» HD 60364-6 (mesures - vérification)
» HD 60364-4-41 (mesures - protection contre les chocs électriques)
» PN-E 04700 (mesures - tests de réception)
SONEL MPI-507 / MPI-506 / MPI-502F
index: WMGBMPI507 / WMGBMPI506 / WMGBMPI502F
Mesure des paramètres de boucle de court-circuit:
» mesure de l’impédance de boucle dans les réseaux avec les tensions nominales: 220/380 V 230/400 V, 240/415 V, fréquences 45...65 Hz, plage de tensions de travail: 180...460 V,
» indications de la résistance de la boucle de défaut R et de la réactance de la boucle X,
» mesure de l’impédance de la boucle de défaut avec courant 15 mA sans déclenchement des disjoncteurs différentiels,
» courant maximal de mesure: 7,6 A (pour 230 V), 13,3 A (pour 400 V).
Inspection des disjoncteurs différentiels type AC, A:
» mesure des disjoncteurs différentiels instantanés, avec retard de courte durée
» et sélectifs avec le courant nominal différentiel de: 10 mA, 15 mA, 30 mA, 100 mA, 300 mA, 500 mA,
» mesure du courant de déclenchement IA et du temps de réponse tA pour les courants 0,5 IΔn, IΔn 2 IΔn, 5 IΔn
» mesure RE et UB sans déclenchement du RCD,
» fonction étendue AUTO de mesure RCD, avec possibilité de mesurer ZL-PE avec petit courant,
» mesure IA et tA avec un seul déclenchement du RCD.
MPI-506 • MPI-507 | Mesures de la résistance d'isolement:
» tension de mesure: 100 V, 250 V, 500 V.
MPI-507 | Mesures de la résistance de terre:
» mesure par méthode technique à 3 fils ou à 4 fils avec 2 électrodes auxiliaires,
» source interne de la tension avec la fréquence appropriée pour le réseau 50 Hz ou 60 Hz (sélectionnée sur l'appareil).
Mesure de la résistance des connexions de protection et de compensation:
» Test de continuité des connexions de protection avec courant ±200 mA conformément à la norme EN 61557-4,
» auto calibrage des fils de mesures - possibilité d'utiliser les fils quelconques,
» mesure de la résistance avec courant faible et signalisation sonore.
MPI-506 • MPI-507 | Indication de la séquence de phases:
» Indication de la séquence de phases: conforme, non conforme,
» Plage de tensions réseau UL-L: 100...440 V,
» Affichage des valeurs de tensions entre phases.
Fonctions supplémentaires de l'appareil de mesure:
» Détection de l'interchangement des fils L et N dans la prise et leur changement automatique dans l'appareil de mesure.
» Vérification de la conformité de la connexion du fil PE avec une électrode tactile.
» Mesure de la tension (0...500 V) et de la fréquence du réseau.
» Alimentation par piles LR6, possibilité d'utiliser les batteries NiMH.
» Mémoire de 990 résultats, transmission sans fil des données ver PC.
» Clavier rétro-éclairé.
Accessoires standard:
Adaptateur WS-03 déclenchant la mesure (fiche UNI-Schuko) WAADAWS03
Sacoche M-6 WAFUTM6
Pince crocodile rouge 1 kV 20 A (seulement pour le MPI-506, MPI-507)
Pince crocodile jaune 1 kV 20 A
Fil 1,2 m rouge 1 kV (fiches bananes)
WAKRORE20K02
WAKROYE20K02
WAPRZ1X2REBB
Fil 1,2 m bleu 1 kV (fiches bananes) WAPRZ1X2BUBB
Fil 1,2 m jaune 1 kV (fiches bananes) WAPRZ1X2YEBB
Câble rouge de 30 m pour les mesures de terre sur bobine (fiches bananes) (seulement pour le MPI-507)
Câble bleu de 15 m pour les mesures de terre sur bobine (fiches bananes) (seulement pour le MPI-507)
Sonde pointue rouge 1 kV (prise banane)
Sonde pointue bleue 1 kV (prise banane)
Sonde pointue jaune 1 kV (prise banane) (seulement pour le MPI-506)
2x sonde pour mise dans le sol (25 cm) (seulement pour le MPI-507)
Harnais pour appareil de mesure (type M-1)
Crochet pour suspendre l'appareil de mesure
4x batterie LR6 1,5 V
Certificat de calibration en usine
WAPRZ030REBBN
WAPRZ015BUBBN
WASONREOGB1
WASONBUOGB1
WASONYEOGB1
WASONG25
WAPOZSZE4
WAPOZUCH1
L’appareil est conforme aux normes suivantes:
» EN 61010-1 (prescriptions générales de sécurité)
» EN 61010-031 (prescriptions particulières de sécurité)
» EN 61326 (compatibilité électromagnétique)
» EN 61557 (exigences pour les appareils de mesure)
» HD 60364-6 (mesures - vérification)
» HD 60364-4-41 (mesures - protection contre les chocs électriques)
» PN-E 04700 (mesures - tests de réception)
Mesure de l’impédance de boucle ZL-PE, ZL-N, ZL-L
Mesure avec courant 7,6/13,3 A - plage de mesure selon EN 61557-3: 0,13...1999 Ω:
Plage d'affichage Résolution Précision
Mesure à basse tension de la continuité du circuit et de la résistance
Mesure de la continuité du fil de protection avec courant ±200 mA
Plage de mesure selon EN 61557-4: 0,12...400 Ω Plage d'affichage Résolution Précision
20,0...199,9 Ω 0,1 Ω
0,00...19,99 Ω 0,01 Ω ±(5% v.m. + 3 chiffres)
200...1999 Ω 1 Ω
Mesure l’impédance de boucle ZL-PE en mode RCD
Mesure avec le courant 15 mA, plage de mesure selon EN 61557-3: 0,50...1999 Ω
Plage d'affichage Résolution Précision
0,00...19,99 Ω 0,01 Ω ±(6% v.m. + 10 chiffres)
20,0...199,9 Ω 0,1 Ω ±(6% v.m. + 5 chiffres)
200...1999 Ω 1 Ω
MPI-507 | Mesure de résistance de terre RE
Plage de mesure selon EN 61557-5: 0,63 Ω…1999 Ω pour la tension de mesure 50 V
Plage d'affichage Résolution
Précision
0,00...19,99 Ω 0,01 Ω ±(3% v.m. + 5 chiffres)
20,0...199,9 Ω 0,1 Ω ±5% v.m. 200...1999 Ω 1 Ω
MPI-506 • MPI-507 | Mesures de la résistance d'isolement
Mesures des paramètres des disjoncteurs RCD (plage de tensions de travail 180...270 V):
Test d’arrêt du RCD et mesure du temps de réponse tA (pour la fonction de mesure tA)
Mode RCD Multiplicité Plage Résolution Précision
De type général
Sélectif
0,00...19,99 Ω 0,01 Ω ±(2% v.m. + 3 chiffres)
20,0...199,9 Ω 0,1 Ω 200...400 Ω 1 Ω
» Tension aux bornes ouvertes: 4…20 V
» Courant de sortie pour R<2 Ω: min. 200 mA
» Auto-calibrage des fils de mesure
» Mesures pour les deux polarisations de courant
MPI-506 • MPI-507 | Indication de la séquence de phases
» Indication de la séquence de phases: conforme, non conforme
» Plage de tensions réseau UL-L: 100...440 V (45...65 Hz)
» Affichage des valeurs de tensions entre phases
1 IΔn
2 IΔn 0...150 ms
5 IΔn 0...40 ms
0,5 IΔn 0...300 ms 1 ms ±(2% v.m. + 2 chiffres)
0,5 IΔn 0...500 ms
1 IΔn
2 IΔn 0...200 ms
5 IΔn 0...150 ms
Mesure du courant de déclenchement RCD IA pour le courant différentiel sinusoïdal
Courant nominal Plage de mesure Résolution Plage de mesure Précision
10 mA 3,0...10,0 mA 0,1 mA
15 mA 4,5...15,0 mA
30 mA 9,0...30,0 mA
0,3 IΔn...1,0 IΔn ±5% IΔn
100 mA 30...100 mA 1 mA
300 mA 90...300 mA
500 mA 150...500 mA
» Mesure pour les demi-périodes positives ou négative du courant de fuite
Mesure du courant de déclenchement RCD IA pour le courant différentiel pulsé monodirectionnel
Courant nominal Plage de mesure Résolution Plage de mesure Précision
10 mA 3,5...20,0 mA 0,1 mA
15 mA 5,3...21,0 mA
30 mA 10,5...42,0 mA
100 mA 35...140 mA 1 mA
300 mA 105...420 mA
0,35 IΔn...2,0 IΔn ±10% IΔn
0,35 IΔn...1,4 IΔn
» Mesure pour les demi-périodes positives ou négative du courant de fuite

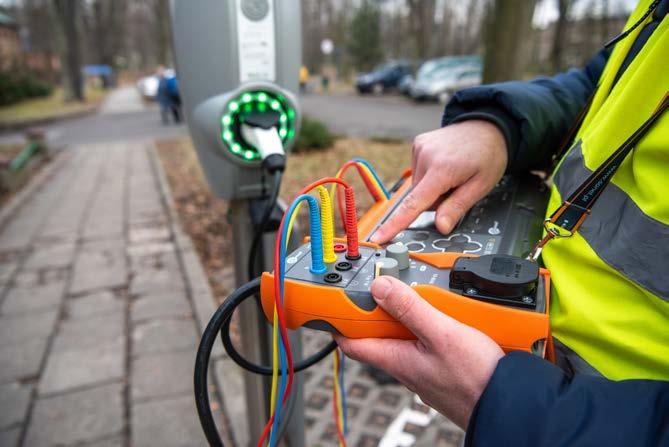

Analyseur multifonctionnel de test pour bornes de recharge des véhicules électriques

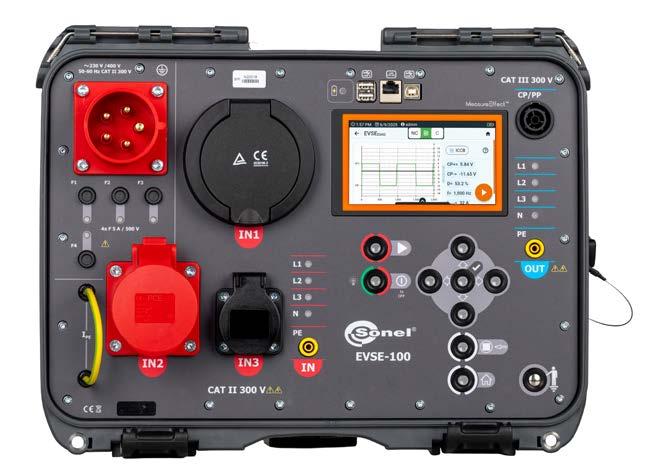

SONEL EVSE-100
Essais
» Simulation des paramètres des câbles PP:
• circuit ouvert,
• 13 A, 20 A, 32 A, 63 A, 80 A.
» Simulation de la communication:
• état A – le véhicule n'est pas branché,
Certificat de calibration en usine index: WMGBEVSE100
• état B – le véhicule est branché, il n'est pas en charge,
• état C – le véhicule est branché sans ventilation, charge sans ventilation,
• état D – le véhicule est branché avec ventilation, charge avec ventilation.
» Mesures de la protection:
• mesure de la boucle de court-circuit Z,
• mesure des paramètres des disjoncteurs RCD (AC, A, B, 6 mA DC),
• mesure de la résistance d'isolement RlSO,
• mesure RCONT,
• indication de la séquence de phases,
• mesure la résistance de la résistance de codage Rc,
• mesure de terre RE
» Analyse de l'EVSE – diagnostic:
• tension CP+, CP-,
• fréquence f (PWM),
• remplissage du signal D (PWM),
• courant de charge maximum lmax,
• graphique CP+, CP-, f, D, lmax,
• temps d’arrêt toff,
• temps de marche ton
» Analyse de l'EVSE – simulation d'erreur (ICCB, EVSC):
• CPsh – court-circuit CP vers PE,
• Dsh – court-circuit de diode
• PEop – interruption du circuit PE.
» Analyse de l'EVSE – simulation d'erreur (ICCB):
• L1op – coupure du circuit L1,
• L2op – coupure du circuit L2,
• L3op -coupure du circuit L3,
• Nop – coupure du circuit N,
• PEop – coupure du circuit PE,
• Nop – coupure du circuit N,
• L<->PE – câbles L et PE inversés,
• Uext PE – tension sur le circuit PE.
» Analyse de l'EVSE – transitions des états.
Sécurité électrique:
» type d'isolement double, conformément aux EN 61010-1 et EN 61557
» catégorie de mesure
CAT III 300 V selon EN 61010-1
» degré de protection du boîtier selon EN 60529 IP54
Autres données techniques:
» alimentation de l'appareil de mesure réseau batterie: Li-Ion 7,2 V 9,8 Ah
» poids env. 8,7 kg
» température de travail
» dimensions
» écran
0...+45°C
429 x 328 x 236 mm
LCD 5" 1280 x 720
» mémoire des résultats de mesures 9999 entrées
» transmission des résultats USB, RJ-45, Bluetooth, Wi-Fi
L'appareil de mesure fait partie de la plateforme Sonel MeasureEffect™. Il s'agit d'un système complet qui permet d'effectuer les mesures, de stocker et de gérer des données et il fournit également un contrôle des instruments à plusieurs niveaux.
Accessoires
standard:
Adaptateur AEV-100
WAADAAEV100
Fil 1,2 m bleu 1 kV (fiches bananes) WAPRZ1X2BUBB
Fil 1,2 m jaune 1 kV (fiches bananes) WAPRZ1X2YEBB
Cordon d’alimentation 230 V (prose 16 A 5P) WAPRZZAS16P
Câble de recharge pour VE de 2,2 m (type 2 mâle/type 2 femelle) WAKABEVT2T2
Étui L-4 WAFUTL4
Câble pour transmission de données USB WAPRZUSB
Capacités
L'analyseur multifonction EVSE-100 est un appareil dédié au diagnostic des bornes et des câbles de recharge des véhicules électriques. À l’aide d’un appareil unique, nous effectuerons un ensemble complet de tests sur ces objets, pour terminer par la génération d’un rapport professionnel. En simulant de manière appropriée les circuits CP et PP, l'appareil de mesure peut mettre la borne dans différents états de fonctionnement. Ainsi, nous pouvons vérifier le bon fonctionnement du système de contrôle et effectuer des mesures dans le domaine de la protection contre les chocs électriques. Nous pouvons compléter le contrôle de la fonctionnalité et de sécurité en simulant des erreurs tant du côté de l'alimentation électrique que du côté de la charge du véhicule (circuit CP).
Utilisation
L'appareil de mesure permet d'effectuer les diagnostics:
» des bornes de recharge pour véhicules électriques AC dotées d'un connecteur de type 2 avec une prise ou un câble de recharge fixé en permanence (monophasé et triphasé),
» bornes de recharge mobiles pour véhicules électriques avec connecteur de type 2 (monophasé et triphasé),
» des câbles de charge.
Diagnostics et mesures des bornes de recharges fixes AC (EVCS)
Diagnostics et mesures des bornes de recharge mobiles AC (ICCB)
Tests des câbles de charge
Appareil de mesure multifonctions

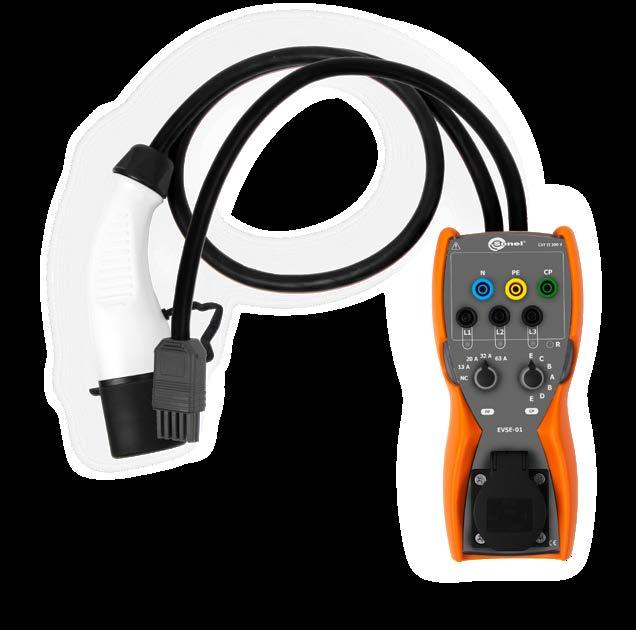

SONEL EVSE-01
index: WAADAEVSE01
Capacités
L'adaptateur permet d'effectuer des mesures complètes des bornes de recharge des véhicules électriques - rapidement et conformément aux réglementations en vigueur. En simulant le câble de recharge (commutateur proximity pilot - PP) et l'état de connexion du véhicule (commutateur control pilot - CP) la borne passera par plusieurs états de fonctionnement. Il permet ainsi de prendre des mesures dans le cadre de la protection contre les chocs électriques: impédance de la boucle de court-circuit ZS, résistance d'isolement RISO et vérification des paramètres des dispositifs à courant résiduel RCD.
L'une des prises EVSE-01 est également équipée d’un signal de modulation de largeur d'impulsion (MLI) afin de faciliter l’analyse.
Utilisation
L’adaptateur EVSE-01 permet d’effectuer les mesures des bornes de recharge des véhicules électriques AC avec un connecteur, une prise de type 2 et un câble de charge fixe. Les tests de bornes monophasées et triphasées sont disponibles - tout autant pour celles avec ventilation comme sans ventilation
Accessoires standard:
Sacoche
Données techniques
WAFUTM6
» type d’isolement conformément à EN 61010-1 double
» catégorie de mesure selon EN 61010-1
CAT II 300 V
» degré de protection selon EN 60529 IP40
» degré de pollution 2
» tension d'entrée
Peut être combiné avec les appareils*
MPI-540-PV
MPI-540
MPI-536
MPI-535
MPI-530-IT
MPI-530
MPI-525
MPI-520
MPI-507
MPI-506
MPI-502F
* la plage de mesure dépend des capacités et des paramètres techniques du modèle
Récapitulatif technique
MPI-540-PV MPI-540 MPI-536 MPI-535
mesures automatiques
mesure triphasée automatique par multiprise
test visuel
mesure d’impédance de la boucle de courtcircuit ZL-PE, ZL-N
test 6 mA des disjoncteurs RCD
mesure des disjoncteurs RCD AC, A, F, B, B+, EV AC, A, F, B, B+ AC, A AC, A mesure de la résistance d’isolement RISO
rapport des tests
400 V (triphasé)
» fréquence 50 Hz, 60 Hz
» simulation des paramètres du câble PP circuit ouvert, 13 A, 20 A, 32 A, 63 A
» simulation du commutateur CP
état A le véhicule n'est pas branché état B le véhicule est branché, il n'est pas en charge état C le véhicule est branché sans ventilation, charge sans ventilation
état D le véhicule est branché avec ventilation, charge avec ventilation
état E erreur - court-circuit entre CP et PE
» sortie prises de mesure L1, L2, L3, N, PE prise monophasée prise du signal CP – de la communication MLI
» Longueur des câbles de mesure
EVSE 1 m
MPI
» température de travail
0,5 m
-5...+45°C
» température de conservation -20...+60°C
» dimensions
220 x 100 x 60 mm
» poids 1,4 kg
» le produit est conforme aux exigences EMC selon les normes
Appareil de mesure des disjoncteurs différentiels
SONEL MRP-201
index: WMGBMRP201
Mesure des protections différentielles de chaque type: AC, A, B:
» mesure des disjoncteurs ordinaires, instantanés, avec retard de courte durée et sélectifs avec tensions différentielles nominales de IΔn =10, 30, 100, 300, 500 mA,
» mesure du courant de déclenchement IA et mesure du temps de réponse du disjoncteur tA pour les courants 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn,
» mesure simultanée du courant de déclenchement IA et du temps de réponse tAi,
» mesure RE et UB sans déclenchement du RCD,
» fonction AUTO de la mesure RCD (mesure automatique successive des paramètres sélectionnés sans nécessité de déclenchement),
» mesure automatique pour toutes les formes de courant pour les disjoncteurs de type AC, A et B
MRP-201 mesure tous les types de disjoncteurs RCD (normal, sélectif, instantané -type AC, A, B).
Fonctions supplémentaires de l'appareil de mesure:
» Mesure de la tension alternative et de la fréquence.
» Vérification de la conformité de l’exécution de la connexion du conducteur de protection.
» Mémoire des résultats de mesures (990 cellules, 10000 entrées).
» Communication avec PC via interface Bluetooth.
» Clavier rétro-éclairé.
L’appareil est conforme aux normes suivantes:
» EN 61010-1 (prescriptions générales de sécurité)
» EN 61010-031 (prescriptions particulières de sécurité)
» EN 61326 (compatibilité électromagnétique)
» EN 61557 (exigences pour les appareils de mesure)
» HD 60364-6 (mesures - vérification)
» HD 60364-4-41 (mesures - protection contre les chocs électriques)
» PN-E 04700 (mesures - tests de réception)
MRP-201 dispose de deux types de mode automatique de mesure, particulièrement utiles pendant la mesure des disconnecteurs.
Autres données techniques:
» type d'isolement
» alimentation de l'appareil de mesure
double, selon EN 61010-1 et EN 61557
piles alcalines (type AA, 4 pcs) ou pack de batteries (facultatif)
Harnais pour appareil de mesure (type M-1) WAPOZSZE4
4 piles R6
Certificat de calibration en usine
Test d’arrêt du RCD et mesure du temps de réponse tA
Plage de mesure selon IEC 61557-6: 0 ms...jusqu’à la limite supérieure de la valeur affichée
Type de disjoncteur
De type général ou instantané
Sélectif
Multiplicité
Plage de mesure Résolution
0,5 IΔn 0...300 ms 1 ms ±(2% v.m. + 2 chiffres)
0...40 ms
IΔn 0...500 ms
0...200 ms
5 IΔn 0...150 ms
» Précision de la consigne du courant differentiel: pour 1 IΔn, 2 IΔn et 5 IΔn : 0...8%; pour 0,5 IΔn: -8...0%,
» plage de travail des tensions: 180...270 V,
» plage de travail des fréquences: 45 Hz...65 Hz.
Mesure du courant de déclenchement RCD IA pour le courant différentiel sinusoïdal
Plage de mesure selon IEC 61557-6: (0,3...1,0)IΔn
Courant nominal Plage de mesure Résolution Plage de mesure Précision
10 mA 3,0...10,0 mA 0,1 mA
30 mA 9,0...30,0 mA
100 mA 30...100 mA 1 mA
300 mA 90...300 mA
500 mA 150...500 mA
0,3 IΔn...1,0 IΔn ±
» possibilité de démarrer la mesure à partir de la demi-période positive ou négative du courant forcé de fuite,
» temps de mesure du flux de courant pour f = 50,0 Hz max. 7510 ms.
Mesure du courant de réponse RCD IA pour le courant différentiel unidirectionnel pulsé et unidirectionnel pulsé avec base 6 mA de courant continu
Plage de mesure selon IEC 61557-6: (0,15...1,4)IΔn pour IΔn >30 mA (0,15...2)IΔn pour IΔn =10 mA
Courant nominal Plage de mesure
Résolution Plage de mesure Précision
10 mA 1,5...20,0 mA 0,1 mA 0,15 I
30 mA 4,5...42,0 mA
100 mA 15...140 mA 1 mA
300 mA 45...420 mA
» mesure possible pour les demi-périodes positives ou négative du courant de fuite
» temps de mesure du flux de courant pour f=50,0 Hz max. 14710 ms
Mesure du courant de réponse RCD IA pour le courant différentiel continu
Plage de mesure selon IEC 61557-6: (0,2...2)IΔn
Courant nominal Plage de mesure Résolution Plage de mesure Précision
10 mA 2,0...20,0 mA 0,1 mA
30 mA 6...60 mA 1 mA
I
100 mA 20...200 mA
300 mA 60...600 mA
» mesure possible pour le courant de fuite positif ou négatif, » temps de mesure du flux de courant pour f=50,0 Hz max. 4500 ms.
Appareil de mesure de l’ensoleillement et de la température
SONEL IRM-1
Caractéristiques
» Mesure de l’ensoleillement et de la température.
» Interface LoRa pour communication avec l'appareil de mesure – portée supérieure à Bluetooth!
» Synchronisation automatique des données avec l'appareil.
» Boussole et capteur d'inclinaison intégrés.
» Enregistreur intégré utilisé pour enregistrer l'ensoleillement avant la réalisation de l'installation PV et pour mesurer l'ombrage des installations existantes.
» Grande mémoire de mesures: 999 cellule de mémoire cache et 5000 enregistrements de l'enregistreur jusqu’à la saturation de la mémoire (enregistrement ponctuel) avec possibilité d'écrasement (enregistrement continu).
Paramètres mesurés
» Intensité d'ensoleillement (irradiation) en W/m2 ou BTU/ft2h.
» Température en °C ou °F.
» Température ambiante en °C ou °F.
» Angle d'inclinaison de panneaux.
» Orientation de panneaux grâce à la boussole intégrée.
Simplicité et compacité
IRM-1, bien que petit, il est irremplaçable pour les tests des installations PV. En mesurant les valeurs d'ensoleillement et de température des panneaux et ambiante, il fournit les données nécessaires pour convertir les résultats en conditions STC. L'enregistreur intégré avec une mémoire de 5000 enregistrements permet d'utiliser l'appareil en tant qu'un outil dans le processus de conception des installations photovoltaïques, ainsi que pour diagnostiquer les problèmes d'ombrage des panneaux.
Communication et logiciel
Les données de mesure provenant de l'appareil IRM-1 peuvent être transférées vers l'ordinateur via un port USB. De plus, l'appareil dispose d'une interface LoRa sans fil intégrée (ang. Long Range), qui permet un échange de données automatique avec un appareil de mesure hôte – même sur une longue distance.
Sécurité électrique:
» degré de protection du boîtier selon EN 60529
Autres données techniques:
» alimentation de l'appareil de mesure
batterie Li-Ion 3,7 V 1,3 Ah
» poids env. 0,2 kg
» dimensions
134 x 79 x 28 mm
» écran LCD
» mémoire des résultats de mesures
• mémoire cache
• enregistreur
1000 cellules
5000 entrées
» transmission des résultats LoRa®
Accessoires standard:

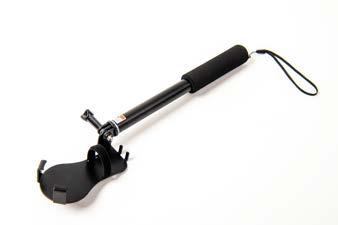

Kit de fixation et de mesure pour IRM-1
Chargeur 5 V avec sortie USB 2.0 et câble micro-USB amovible
Étui M-14
Certificat de calibration en usine
Mesure de l'irradiance (ensoleillement)
WASONTPVCKPL
WAZASZ24
WAFUTM14
Plage de mesure: 100 W/m2…1400 W/m2, 32 BTU/ft2h…444 BTU/ft2h
Appareil de mesure des installations photovoltaïques
SONEL PVM-1530
PVM-1530
CMP-1015-PV
PVM-1530 Pro
PVM-1530 Max
Caractéristiques
» Permet de réaliser des mesures de catégorie 1 selon la norme IEC 62446-1.
» Possibilité de réaliser une mesure de caractéristique l-U pour la catégorie 2 selon la norme IEC 62446-1 et IEC 61829.
» Possibilité de définir les procédures de mesure.
» Permet la conversion des paramètres en conditions STC selon la norme IEC 60891 grâce à la coopération avec l'appareil de mesure de l’ensoleillement et de la température IRM-1.
» Fonction reSYNC - ajout automatique des paramètres environnementaux aux résultats et leurs conversion en conditions STC après la connexion avec l'appareil IRM-1.
» L'interface radio connectable assure la coopération avec l'appareil de mesure IRM-1 sur des distances considérables.
» Module Bluetooth intégré et Wi-Fi pour communiquer avec les appareils externes.
» Mémoire importante de mesures sous forme de structure.
» Grand écran tactile assurant une bonne visibilité en plein soleil.
Paramètres mesurés
» Mesure de la caractéristique l-U et P-U. Conversion aux conditions STC.
» Tension du circuit ouvert du panneau ou de la chaîne de panneaux PV jusqu'à 1500 V DC.
» Tension RMS du réseau AC jusqu'à 1000 V avec mesure de fréquence.
» Courant de court-circuit d'un panneau ou d'une chaîne de panneaux PV jusqu'à 40 A DC.
» Résistance d'isolement des panneaux PV - tension de mesure 250, 500, 1000, 1500 V DC, mesure simultanée de deux valeurs RISO+ et RISO-
» Résistance d'isolement des circuits AC - tension de mesure 250, 500, 1000 V DC.
» Résistance des connexions de protection et de compensation avec courant ±200 mA.
» Mesure du courant de travail du panneau PV et du courant AC - le tout avec l'appareil CMP-1015-PV.
» Mesure de la puissance AC/DC.
» Test des diodes de bypass, détection automatique de polarisation.
» Test de diode de blocage avec une tension de 1000, 1500 V DC.
Sécurité électrique:
» type d'isolement double, conformément aux EN 61010-1 et EN 61557
» catégorie de mesure CAT III 1500 V DC selon EN 61010-1
» degré de protection du boîtier selon EN 60529 IP65
Autres données techniques:
» alimentation de l'appareil de mesure batterie Li-Ion 7,2 V 9,8 Ah
» poids env. 8,8 kg
» dimensions 390 x 308 x 172 mm
» écran LCD 7" 1280 x 720
» mémoire des résultats de mesures 9999 entrées
» transmission des résultats USB, RJ-45, Bluetooth, Wi-Fi
Choisissez le kit qui répond le mieux à vos besoins
PVM-1530 Max
Kit d'appareils de mesure pour les mesures de systèmes photovoltaïques (PVM-1530, 2x IRM-1, CMP-1015-PV)
index: WMGBPVM1530MAX
PVM-1530 Pro
Kit d'appareils de mesure pour les mesures de systèmes photovoltaïques (PVM-1530, IRM-1, CMP-1015-PV)
index: WMGBPVM1530PRO
PVM-1530
Appareil de mesure des installations photovoltaïques index: WMGBPVM1530
L'appareil de mesure fait partie de la plateforme Sonel MeasureEffect™. Il s'agit d'un système complet qui permet d'effectuer les mesures, de stocker et de gérer des données et il fournit également un contrôle des instruments à plusieurs niveaux.
Mesures de la catégorie 1 et caractéristique I-U
PVM-1530 est un appareil précurseur de mesure d'installations photovoltaïques jusqu’à 1500 V avec un nombre aussi important de fonctions de mesure. Leur sélection s'effectue à l'aide d'un écran tactile. L'écran est grand, couleurs et fortement rétroéclairé, de sorte que le fonctionnement en plein soleil ne pose pas de problème. Une vaste mémoire structurelle raccourcit considérablement le temps de préparation de la documentation après la mesure.

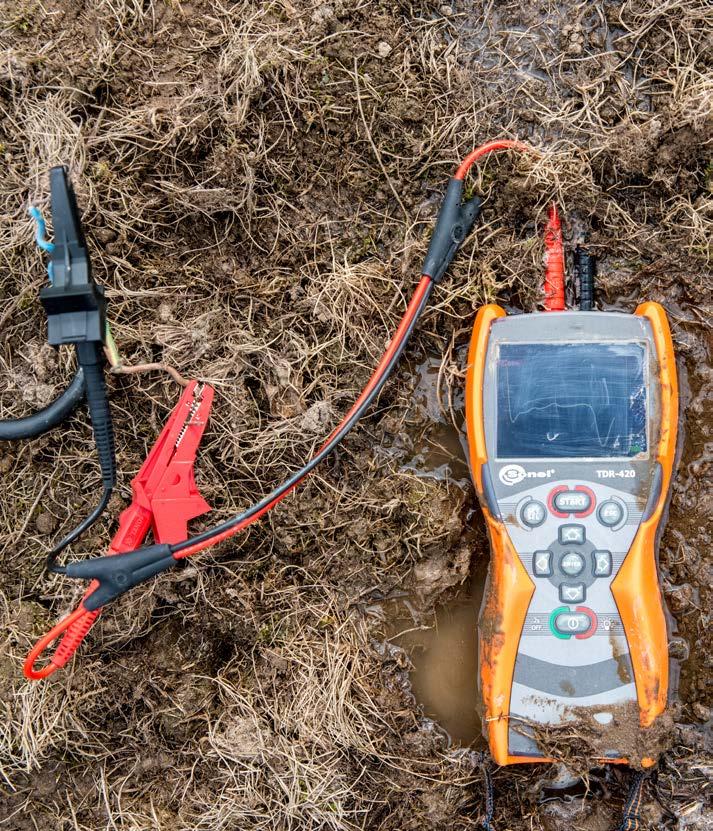

Étanchéité et durabilité
Les appareils de mesure se débrouillent bien dans des conditions environnementales difficiles. Le boîtier valise du PVM-1530 est durable et étanche après fermeture, ce qui facilite la protection de l'appareil pendant la mesure.

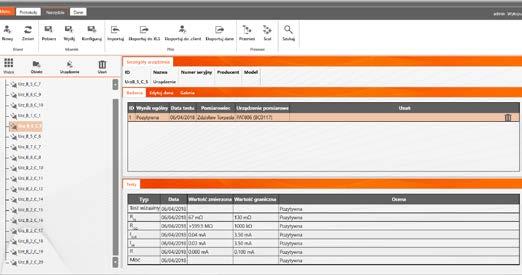

Communication et logiciel
Les données de mesure du PVM-1530 peuvent être transférées vers un ordinateur via la communication avec ou sans fil. L'enregistrement des données téléchargées sous formats courants et leur impression sont assurés par Sonel Reader. Pour générer le rapport de tests concernant la protection contre les chocs électriques, il faut utiliser le logiciel en option Sonel Reports Plus
Éliminer des ennuis avec reSYNC
Il peut arriver qu'au cours de la réalisation des mesures, PVM-1530 s’éloigne de IRM-1 à une telle distance que les appareils ne se communiqueront plus. Si les mesures seront poursuivis, après le rétablissement de la communication, les résultats seront complétés avec les paramètres environnementaux, qui ont été enregistrés entre-temps par IRM-1 dans sa mémoire temporaire, et convertis en conditions STC.
Choisissez le kit qui répond le mieux à vos besoins
PVM-1530 Max
Appareil de mesure des installations photovoltaïques, deux appareils de mesure de l’ensoleillement et de la température et appareil de mesure à pince
PVM-1530 Pro
Appareil de mesure des installations photovoltaïques, appareil de mesure de l’ensoleillement et de la température et appareil de mesure à pince
PVM-1530
Appareil de mesure des installations photovoltaïques
Accessoires standard: PVM-1530 Max PVM-1530 Pro PVM-1530
Appareil de mesure des installations photovoltaïques PVM-1530
Adaptateur USB pour transmission de données LoRa
Adaptateur MC4-fiches bananes 1,5 kV (jeu
fiches
3 m jaune
Fil 1,8 m noir 5 kV (fiches bananes, blindé)
Ensemble de fils de mesure (CAT IV, M)
2x pince crocodile noire 1 kV
de mesure de la température (type K)
pour sondes de température type K
Accumulateur Li-Pol 7,4 V 1200 mAh
Chargeur 5 V avec sortie USB 2.0 et câble micro-USB amovible
Câble pour transmission de données USB
Câble d'alimentation 230 V (fiche IEC C13)
Fusible 0,5 A, 1000 V AC/DC, 6,3x32 mm
Mesure des tensions DC
Plage de mesure: 0 V…1500 V DC
Plage d'affichage Résolution
Précision
0,0…1500,0 V 0,1 V ±(0,5% v.m. + 2 chiffres)
Mesure des tensions AC True RMS
Plage de mesure: 0 V…1000 V AC
Plage d'affichage Résolution
Précision
0,0…1000,0 V 0,1 V ±(2% v.m. + 6 chiffres)
Mesure des fréquences
Plage de mesure: 10,0…100,0 Hz
Plage d'affichage Résolution
Précision
0,0…100,0 Hz 0,1 Hz ±(0,5% v.m. + 2 chiffres)
Mesure du courant continu ISC
Plage d'affichage Résolution
0,00…30,00 A pour 1500 V DC
Précision
0,00…40,00 A pour 1000 V DC 0,01 A ±(1% v.m. + 2 chiffres)
Mesure de la résistance d'isolement du module / installation PV
» Mesure lSC, lmpp - plages et précisions comme dans la section „Mesure du courant de court-circuit lSC"
» Mesure UOC, Umpp - plages et précisions comme dans la section „Mesure de tensions DC"
Appareil de mesure des installations photovoltaïques
SONEL PVM-1020
PVM-1020
Caractéristiques
IRM-1
Choisissez le kit qui répond le mieux à vos besoins
PVM-1020 KIT
Appareil de mesure des installations photovoltaïques et appareil de mesure de l'ensoleillement et de la température
index: WMGBPVM1020KIT
PVM-1020
Appareil de mesure des installations photovoltaïques
index: WMGBPVM1020
PVM-1020 KIT
» Permet de réaliser des mesures de catégorie 1 selon la norme IEC 62446-1.
» Mode AUTO effectuant une séquence de mesures après une simple pression sur la touche START.
» Permet la conversion des paramètres en conditions STC selon la norme IEC 60891 grâce à la coopération avec l'appareil de mesure de l’ensoleillement et de la température IRM-1.
» Fonction reSYNC - ajout automatique des paramètres environnementaux aux résultats et leurs conversion en conditions STC après la connexion avec l'appareil IRM-1.
» L'interface radio LoRa intégré garantit la coopération avec l'appareil IRM-1 sur de longues distances.
» Module Bluetooth intégré pour communiquer avec l'ordinateur.
» Grande mémoire de mesures: 100 objet de 40 cellules chacun.
» Écran et touches rétro-éclairés.
Paramètres mesurés
» Tension du circuit ouvert du panneau ou de la chaîne de panneaux PV jusqu'à 1000 V DC.
» Tension RMS du réseau AC jusqu'à 600 V avec mesure de fréquence.
» Courant de court-circuit d'un panneau ou d'une chaîne de panneaux PV jusqu'à 20 A DC.
» Résistance d'isolement des panneaux PV - tension de mesure 250, 500 ou 1000 V DC, mesure simultanée de deux valeurs RISO+ et RISO-
» Résistance d'isolement des circuits AC - tension de mesure 250, 500 ou 1000 V DC.
» Résistance des connexions de protection et de compensation avec courant ±200 mA.
» Mesure de la résistance avec faible courant, signalisation sonore et visuelle.
» Mesure du courant de travail du panneau PV et du courant AC - le tout avec des pinces externes.
» Mesure de la puissance AC/DC.
» Test de diode avec courant 200 mA, détection automatique de polarisation.
» Test de diode de blocage avec une tension de 1000 V DC.
Sécurité électrique:
» type d'isolement double, conformément aux EN 61010-1 et EN 61557
» catégorie de mesure
CAT II 1000 V DC selon EN 61010-1
» degré de protection du boîtier selon EN 60529 IP65
Autres données techniques:
» alimentation de l'appareil de mesure piles alcalines (type AA, 4 pcs) ou pack de batteries (facultatif)
» poids env. 1,0 kg
» dimensions
228 x 102 x 61 mm
» écran LCD graphique
» mémoire des résultats de mesures
4059 entrées
» transmission des résultats Bluetooth
Grandes possibilités dans un petit boîtier
PVM-1020 est probablement le plus petit au monde appareil de mesure des installations photovoltaïques avec un nombre aussi important de fonctions de mesure. Leur sélection se fait à l'aide d'un commutateur rotatif. Les paramètres supplémentaires sont réglés avec les touches situées sur le boîtier. Toutes les touches sont rétro-éclairées, l'écran graphique l'est aussi, ce qui facilite parfaitement le travail dans des endroits ombragés, par exemple lors des mesures sous des installations PV au sol. Une vaste mémoire raccourcit considérablement le temps de préparation de la documentation après la mesure.
Étanchéité et durabilité
Les appareils de mesure se débrouillent bien dans des conditions environnementales difficiles. La protection contre la pénétration des poussières et de l'eau est assurée par le boîtier avec degré d'étanchéité IP65. Ceci est particulièrement important lors de la mesure des installations photovoltaïques, qui par définition sont situées dans des espaces ouverts.
Communication et logiciel
Les données de mesure du PVM-1020 peuvent être transférées vers un ordinateur via la communication sans fil Bluetooth. L'enregistrement des données téléchargées sous formats courants et leur impression sont assurés par Sonel Reader. Pour générer le rapport de tests concernant la protection contre les chocs électriques, il faut utiliser le logiciel en option Sonel Reports Plus
Éliminer des ennuis avec reSYNC
Il peut arriver qu'au cours de la réalisation des mesures, PVM-1020 s’éloigne de IRM-1 à une telle distance que les appareils ne se communiqueront plus. Si les mesures seront poursuivis, après le rétablissement de la communication, les résultats seront complétés avec les paramètres environnementaux, qui ont été enregistrés entre-temps par IRM-1 dans sa mémoire temporaire, et convertis en conditions STC.
Mesure des tensions DC
Plage d'affichage Résolution
Précision
0,0…1000,0 V 0,1 V ±(0,5% v.m. + 2 chiffres)
Mesure des tensions AC True RMS
Plage d'affichage Résolution
Précision
0,0…600,0 V 0,1 V ±(2% v.m. + 6 chiffres)
Mesure du courant de court-circuit ISC
Plage d'affichage Résolution
Précision
0,00…20,00 A 0,01 A ±(1% v.m. + 2 chiffres)
Mesure de la résistance d'isolement du module / installation PV
Plage de mesure selon IEC 61557-2:
UISO = 250 / 500 / 1000 V DC: 250 kΩ...1,000 GΩ
Mesure de la résistance d'isolement
Plage de mesure selon IEC 61557-2:
UISO = 250 V DC: 250 kΩ...2,000 GΩ
UISO = 500 V DC: 250 kΩ...5,00 GΩ
UISO = 1000 V DC: 500 kΩ...9,999 GΩ
Mesure de la puissance active - tension AC et DC
Plage d'affichage Résolution
Précision
0,0…100,0 kW 0,1 kW ±(6% v.m. + 5 chiffres)
Mesure à basse tension de la continuité du circuit et de la résistance
Mesure de la continuité du conducteur de protection avec le courant ±200 mA
Appareil de mesure des installations photovoltaïques PVM-1020
Appareil de mesure de l’ensoleillement et de la température IRM-1
Kit de fixation et de mesure pour IRM-1
Fil 1,2 m noir 1 kV (fiches bananes)
Fil 1,2 m rouge 1 kV (fiches bananes)
Fil 1,2 m jaune 1 kV (fiches bananes)
Pince crocodile noire 1 kV 20 A
Pince crocodile rouge 1 kV 20 A
Pince crocodile jaune 1 kV 20 A
Sonde pointue rouge 1 kV (prise banane)
Adaptateur MC4 - fiches bananes (jeu de 2 pièces)
Chargeur 5 V avec sortie USB 2.0 et câble micro-USB
Appareils de mesure de la résistance d'isolement
MIC-15k1
MIC-10k1
MIC-5050
MIC-5010
MIC-5005
MIC-5001
MIC-2511
MIC-2501
MIC-30
MIC-10
MIC-5
MIC-RS
Récapitulatif pour les appareils de mesure de la résistance d'isolement
de mesure [V]
Courant de court-circuit ISC
Réglage de 3 temps de mesure à calculer Ab1, Ab2, PI, DAR
Temps de mesure
Mesure de la résistance d'isolement avec méthode à trois pinces
Mesure de 2 coefficients d’absorption
Mesure du courant de fuite pendant la mesure de la résistance d'isolement
Décharge automatique de l'objet après la mesure
Chargeur rapide intégré
Alimentation
Mesure à basse tension de la résistance
Mesure de la continuité avec le courant ≥200mA (résolution 0,01Ω)
Mesure automatique des conducteurs à 3, 4 et 5 fils à l'aide des adaptateurs AutoISO
Mesure de la tension
Mesure de la température
Enregistrement des caractéristiques de la résistance d'isolement et du courant de fuite dans l'application
Mesure automatique dans la prise
Mesure du capacité
Pour certaines mesures, vous pouvez également acheter:
Adaptateur pour mesurer la résistance d'isolement
SONEL AutoISO-2500
index: WAADAAISO25
Mesures de la résistance d'isolement:
» mesure de l'isolation des câbles et fils à 3, 4 et 5 conducteurs avec une tension d'essai allant jusqu'à 2,5 kV
» option pour MPI-536, MPI-525
Adaptateur pour mesurer la résistance d'isolement
SONEL AutoISO-2511
index: WAADAAISO2511
Mesures de la résistance d'isolement:
» mesure de l'isolation des câbles et fils à 3, 4 et 5 conducteurs avec une tension d'essai allant jusqu'à 2,5 kV
» option pour MIC-2511
Adaptateur pour mesurer la résistance d'isolement
SONEL AutoISO-5000
index: WAADAAISO50
Mesures de la résistance d'isolement:
» mesure de l'isolation des câbles et fils à 3, 4 et 5 conducteurs avec une tension d'essai allant jusqu'à 5 kV
» option pour MIC-10k1 et MIC-5050
Tension de mesure [V]
Plage de mesure
Courant de court-circuit ISC
Réglage de 3 temps de mesure à calculer Ab1, Ab2,
Temps de mesure maximal réglé
Mesure de la résistance d'isolement avec méthode à trois pinces
Mesure de 2 coefficients d’absorption
Mesure du courant de fuite pendant la mesure de la résistance d'isolement
Décharge automatique de l'objet après la mesure
Chargeur rapide intégré
Mesure à basse tension de la résistance
Mesure de la continuité avec le courant
(résolution 0,01Ω)
Mesure automatique des conducteurs à 3, 4 et 5 fils à l'aide des adaptateurs AutoISO
Mesure de la température
Enregistrement des caractéristiques de la résistance d'isolement et du courant de fuite
Mesure automatique dans la prise
Mesure du capacité
Mémoire (nombre d'enregistrements)
Sonde pour mesurer la résistance des sols et des murs
SONEL PRS-1
index: WASONPRS1
» sonde de mesure à trois pieds Sonel PRS-1 de forme d'un triangle équilatéral, fabriquée en conformité avec les directives HD 60364-6 et EN 1081
» option pour les mesures MIC et MPI

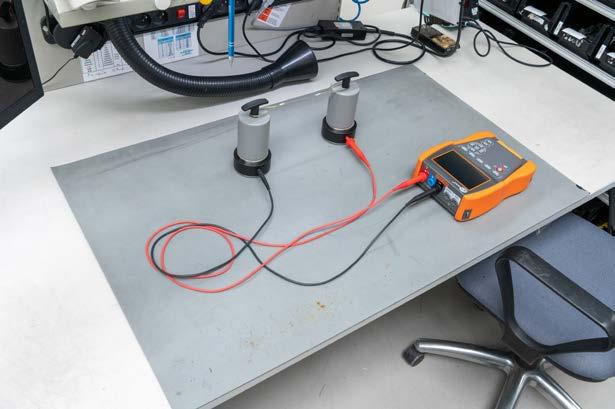

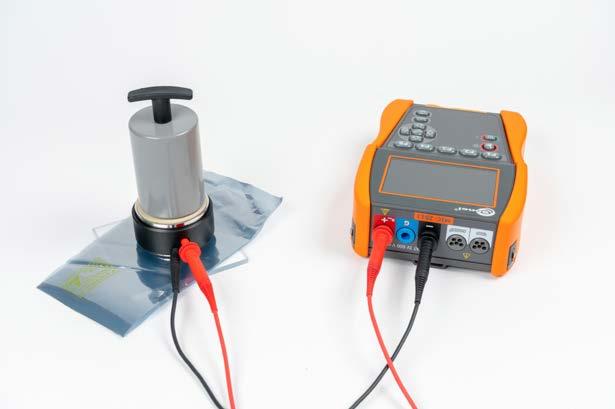

Sonde de mesure de résistance dans les zones protégées contres les ESD
SONEL PRS-2 / PRS-2 KIT
Kit de mesure de résistance dans les zones protégées contres les ESD
SONEL PRZ-2
index: WASONPRS2 / WASONPRS2KIT index: WASONPRZ2
» 2x sonde de mesure annulaire double face
» sonde circulaire (contre-électrode)
» 2x poids pression
» plaque isolante
» 3x fil 1,2 m
» fil 10 m sur bobine
» câble d'espacement 25 cm
» PRS-2 KIT I mallette rigide L-7
» option pour MIC-2511
» kit: PRS-1 + PRS-2 KIT
» option pour MIC-2511

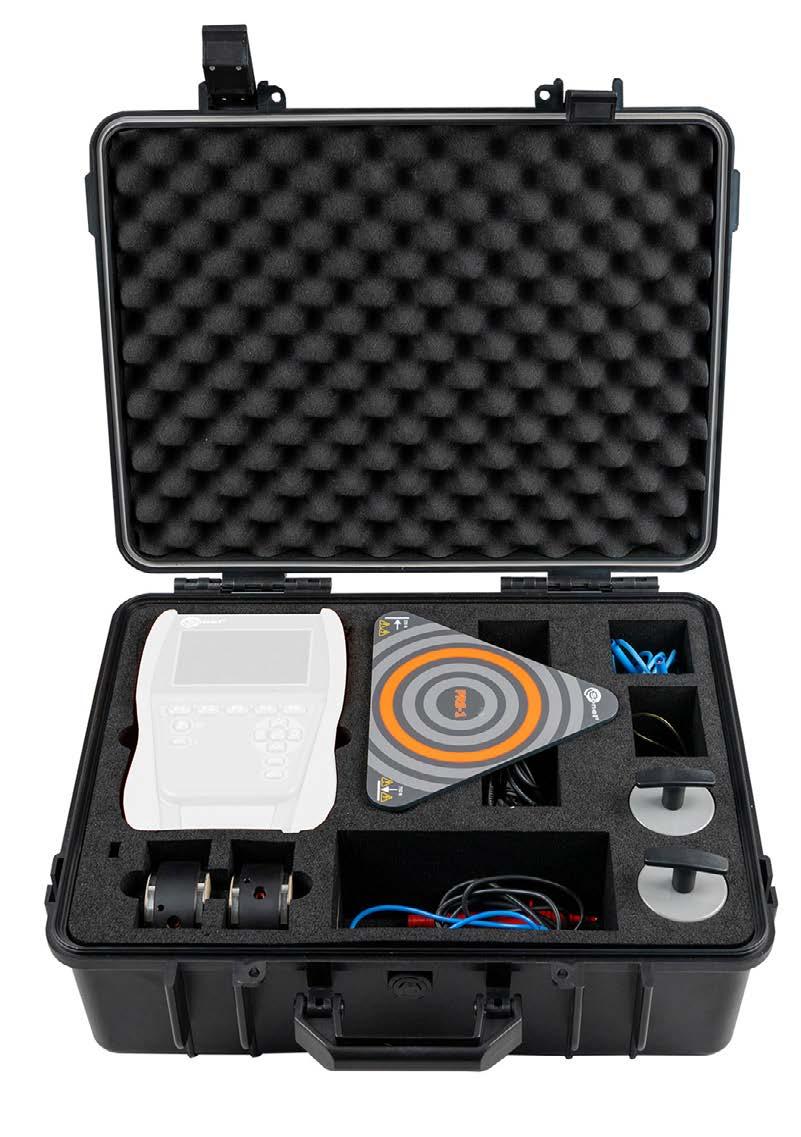

SONEL PRZ-2 MIC
index: WASONPRZ2MIC
» kit: PRS-1 + PRS-2 + mallette avec emplacement pour l'appareil de mesure
» option pour MIC-2511
Analyseur de qualité d'isolement
SONEL MIC-15k1
15 kV
tension de mesure maximale
40 TΩ plage de mesure maximale indice de décharges incomplètes
Mesure de la résistance d'isolement:
» jusqu’à 40 TΩ,
» tensions de mesure sélectionnées dans la plage: 50…15 000 V,
télécommande à partir d'un téléphone
» démarrage à distance et arrêt de la mesure à l'aide de l'application Sonel MIC Mobile,
» réglage de la tension de mesure pendant la mesure,
» mesure des courants de polarisation et de dépolarisation (PDC),
» indication continue de la résistance d'isolement mesurée et du courant de fuite,
» déchargement automatique du capacité de l'objet mesuré après la fin de la mesure
» de résistance d'isolement,
» détermination acoustique des intervalles de 5 secondes facilitant le relevé des caractéristiques temporelles,
» temps de mesure réglé - maximum 99 min 59 s,
» temps de mesure T1 ,T2 et T3 pour mesurer un ou deux coefficients d'absorption (Ab1, Ab2 ou DAR, PI) dans la plage 1 ...600 s,
» indication de la tension réelle de mesure pendant la mesure,
» courant de mesure 1,2 mA, 3 mA, 5 mA ou 7 mA,
» protection contre la mesure des objets sous tension,
» filtres numériques pour mesures dans un environnement perturbé (10 s, 30 s, 60 s, 100 s, 200 s).
Fonctions de mesure:
» mesure de la résistance d'isolement:
• avec méthode à deux et trois fils,
• mesures à l'aide des fils jusqu'à 20 m,
• mesure du capacité pendant la mesure RISO,
• mesure du courant de fuite pendant la mesure RISO,
» mesure du capacité pendant la mesure RISO,
» mesure avec tension échelonnée (SV),
» mesure du facteur de décharge diélectrique (DD),
» mesure avec méthode RampTest (RT),
» localisation de la détérioration (réchauffe, courant 11 mA),
» mesure de la résistance superficielle et volumique de l'isolant (Sr),
» taux de décharge partielle,
» mesure des courants de polarisation et de dépolarisation PDC.
Fonctions supplémentaires de l'appareil de mesure:
» haute résistance aux interférences - conformément à la norme EN 61326,
» limites réglables de la résistance minimale d'isolement,
» mesure des tensions continues et alternatives dans la plage 0...600 V,
» sauvegarde automatique des résultats des mesures dans la mémoire dynamique de l’appareil,
» mémoire 990 cellules (11 880 entrées),
» transmission de données vers l'ordinateur C via USB ou Bluetooth®, » clavier rétro-éclairé et écran.
» alimentation avec packs batteries ou par secteur, » charge pendant la mesure,
» l'appareil est conforme à la norme EN 61557.
APPAREILS VIRTUELS
Vous êtes invités à profiter des applications des appareils virtuels. Elles vous permettent de vous familiariser avec les fonctions d'un appareil de mesure et de son interface, avant de l'acheter.
L'utilisateur de l'application dispose de la possibilité de modifier la configuration de l'appareil et de faire des mesures comme dans la réalité. www.sonel.com › Knowledge centre › Virtual instrument applications
Accessoires standard:
Boîtier L-4 WAFUTL4
Harnais pour appareil de mesure (type W-1) WAPOZSZE5
Fil 3 m 15 kV terminé par une pince crocodile, rouge WAPRZ003REKRO15KV
Fil 3 m 15 kV terminé par une pince crocodile, blindé, noir WAPRZ003BLKROE15KV
Fil 3 m 15 kV terminé par une pince crocodile, bleu WAPRZ003BUKRO15KV
Câble pour transmission de données USB WAPRZUSB
Câble d'alimentation 230 V (fiche IEC C13) WAPRZ1X8BLIEC
Certificat de calibration en usine
Mesure de la résistance d'isolement
Plage de mesure conformément à la norme EN 61557-2: RISOmin =UISOnom /IISOmax= 50 kΩ...40 TΩ (IISOmax =1,2 mA, 3 mA, 5 mA, 7 mA)
Valeurs de la résistance mesurée en fonction de la tension de mesure
Plage d'affichage Plage de
Sécurité électrique:
» type d'isolement double, conformément aux EN 61010-1 et EN 61557
» catégorie de mesure
CAT IV 1000 V (altitude utile ≤2000 m) selon EN 61010-1
CAT IV 600 V (altitude utile ≤3000 m) selon EN 61010-1
» degré de protection du boîtier selon EN 60529 IP40 (IP67 avec couvercle fermé du boîtier)
Conditions nominales d'utilisation:
» température de travail -20...+50°C
» température de stockage -25...+70°C
» humidité
» altitude
» température de référence
» humidité de référence
Autres données techniques:
» alimentation des appareils de mesure batterie intégrée LiFePO4 13,2 V 5,0 Ah par secteur: 90 V ÷ 260 V 50/60 Hz
» poids env. 6,6 kg
» dimensions 390 x 308 x 172
» transmission des résultats via USB ou Bluetooth®
du PDC (Sonel MIC Mobile)
Mesures
Utilisation
L'appareil de mesure MIC-15k1 est conçu pour mesurer la résistance d'isolement des installations électriques, à savoir:
» câbles mono et multiconducteur,

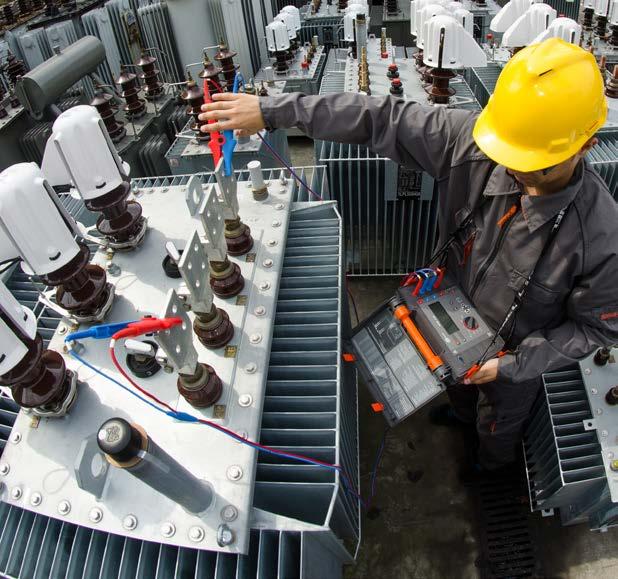

» transformateurs,
» moteurs et génératrices,
» condensateurs, commutateurs et autres appareils dans les postes électriques.
Il est particulièrement recommandé pour les mesures dans les zones où il y a des interférences électromagnétiques très importantes, notamment dans les postes électriques avec tension 1200 kV AC ou 800 kV DC. Grâce à la tension de mesure 15 kV* (selon les recommandations des normes ANSI/NETA ATS-2009 TABLES 100.1) l'appareil peut être utilisé pour faire des mesures des objets avec la tension nominale au-dessus de 34,5 kV.
*La tension de mesure est de 15 kV ± 10%, ce qui donne au maximum 16,5 kV.
Capacités de l'appareil
L'onduleur haute performance HV, avec la tension de mesure de 15 kV et le courant jusqu’à 10 mA, permet de mesurer la résistance d'isolement jusqu’à la valeur de 40 TΩ. L'obtention d'un tel résultat fait de cet appareil de mesure un produit hors concours. La mesure à trois fils avec l'utilisation du fil GUARD élimine les courants de fuite superficielle, lié à la pollution de l'isolation, augmentant ainsi la fiabilité des résultats obtenus.
L'appareil déterminera le coefficient d'absorption DAR et l'indice de polarisation PI. Il indiquera également la valeur de décharge du diélectrique DD (temps de mesure 60...5999 s).
» L'appareil permettra une évaluation de l'état de l'isolation en consignant la tension de mesure de manière cumulative par étapes (SV) ou en continu (RT).
» La méthode SV fait que le diélectrique qui est en bon état fournira les mêmes résultats , quelle que soit la tension appliquée.
La méthode RT permet de déterminer les propriétés isolantes du matériau. L'appareil de mesure augmente la tension de mesure sans exposer l'objet à ce que l'on appelle stress électrique. Il enregistrera le temps et la valeur de la tension à laquelle l'isolation a subi le claquage électrique.
Les filtres numériques incorporés avec la durée de mesure de la moyenne de 10, 30, 60, 100 et 200 secondes garantissent l'obtention des résultats de mesure stables dans les zones de fortes interférences électromagnétiques.

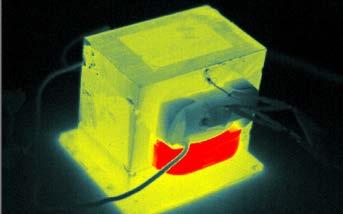

Réchauffe
La solution extrêmement utile est la fonction permettant la réchauffe de l'objet endommagé. Dans le cas des câbles exposés, cela permet l'identification visuelle de l'endroit de l'avarie. Dans le cas des câbles blindés, la méthode est basée sur le „repêchage” de l'onde sismique-acoustique
Dans des circonstances particulières, les décharges électriques cycliques apparaitront. Au moyen du géophone, le ciblage très précis de l'endroit de décharge sera possible.
La réchauffe rend également plus facile la localisation des court-circuits transitoires (qui se manifestent, par exemple, pendant la pluie) avec le soutien de la réflectométrie, et dans le cas d'un court-circuit sur le revêtement /toron de retour du câble à la terre ( court-circuit phase-terre) - la méthode consiste à mesurer la chute de tension (trame A).
Sauvegarde automatique des données de mesure
L'appareil enregistre automatiquement les résultats des mesures. Le nombre de points d'enregistrement automatique dépend de la quantité de données dans la mémoire principale.
Analyse des données

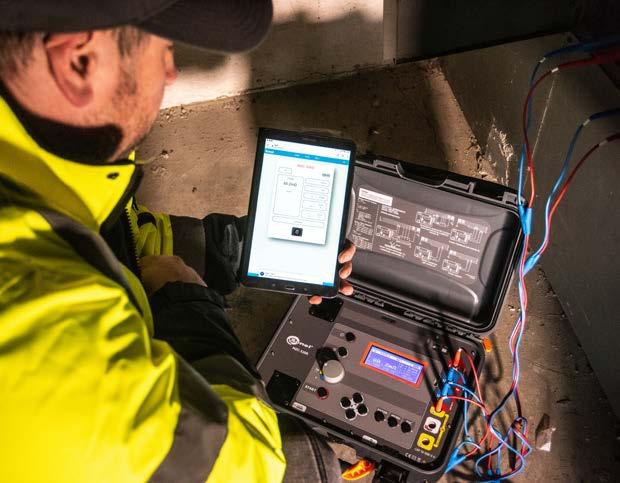

L'application sur l'appareil mobile Sonel MIC Mobile permet d'observer les résultats au cours de la réalisation de la mesure. L'application génère en temps réel les courbes dans différentes configurations. Cela vous permet de juger l'état de l'objet au cours de l’étude.
L'option de démarrer et de terminer la mesure à distance est particulièrement utile. Avec cette option, les études peuvent être effectuées à distance, par exemple à partir d'une autre pièce ou de l’intérieur du véhicule lorsque les conditions climatiques sont difficiles pour l'opérateur. En utilisant le GPS du téléphone, l'endroit précis de la réalisation de la mesure peut être déterminé.
Grâce à l'application mobile et le logiciel Sonel Reader, l'utilisateur peut stocker les données historiques pour les comparer avec les résultats en cours, transférés de la mémoire vaste de l'appareil de mesure. Cette solution permet d'établir un procès-verbal de mesure, de suivre la progression de la dégradation de l'isolation et de programmer les travaux de rénovation.
SONEL MIC MOBILE
Version mobile du logiciel coopérant avec les appareils de mesure de résistance d'isolement: MIC-15k1, MIC10k1, MIC-5050, MIC-5010, MIC-5005
Grâce à l'application, il est possible de se connecter directement à l'appareil via Bluetooth ou de télécharger les données de mesures en provenance de l'appareil. Après le relevé des résultats des mesures de l'appareil, vous pouvez, d'une manière rapide et facile les consulter, mais aussi les transférer de l'endroit de la réalisation de la mesure à la personne qui peut vous aider à interpréter les données ou d’établir le procès-verbal de mesure. Des fonctionnalités supplémentaires seront utiles: affectation à une mesure des photos, du texte ou une notification vocale.
En outre il y a la possibilité de démarrer ou d’arrêter la mesure à distance. Il est également possible de recalculer le coefficient de température k20. L'application peut être téléchargée à partir du Google Play
Coopération avec application mobile
Mémoire de mesures statique et dynamique
Pour toutes les conditions de travail
Appareils de mesure de la résistance d'isolement
SONEL MIC-10k1 / MIC-5050
index: WMGBMIC10K1 / WMGBMIC5050
Mesure de la résistance d'isolement:
» MIC-10k1 | jusqu’à 40 TΩ,
» MIC-5050 | jusqu’à 20 TΩ,
» tension de mesure sélectionnée dans la plage:
TΩ plage de mesure maximale
• MIC-10k1 | 50…10 000 V (50...1000 V tous les 10 V, 1...10 kV tous les 25 V),
• MIC-5050 | 50...5000 V (50...1000 V tous les 10 V, 1...5 kV tous les 25 V),
» démarrage à distance et arrêt de la mesure à l'aide de l'application Sonel MIC Mobile,
» affichage des graphiques sur l’écran pendant la mesure,
» correction du résultat de la résistance d'isolement à la température de référence,
» indication continue de la résistance d'isolement mesurée et du courant de fuite,
» déchargement automatique du capacité de l'objet mesuré après la fin de la mesure de la résistance d'isolement,
» détermination acoustique des intervalles de 5 secondes facilitant le relevé des caractéristiques temporelles,
» temps de mesure réglé - maximum 99’59’’,
» temps de mesure T1 ,T2 et T3 pour mesurer un ou deux coefficients d'absorption (Ab1, Ab2 ou DAR, PI) dans la plage 1 ...600 s,
» indication de la tension réelle de mesure pendant la mesure,
» courant de mesure 1,2 mA, 3 mA ou 6 mA,
» protection contre la mesure des objets sous tension,
» filtres numériques pour mesures dans un environnement perturbé (10 s, 30 s, 60 s).
Fonctions de mesure:
» mesure de la résistance d'isolement:
• avec méthode à deux et trois fils,
• mesures à l'aide des fils jusqu'à 20 m,
• mesure automatique de toutes les combinaisons de la résistance des conducteurs à 3, 4, 5 fils et des câbles énergétiques avec l'utilisation de l'adaptateur auxiliaire
AutolSO-5000 (pour MIC-10k1 pour la tension jusqu’à 5 kV),
• mesure du capacité pendant la mesure RISO,
• mesure du courant de fuite pendant la mesure RISO,
» mesure avec tension échelonnée (SV),
» mesure du facteur de décharge diélectrique (DD),
» localisation de la détérioration (réchauffe, courant 6 mA),
» mesure de la continuité avec courant ≥200 mA (RCONT).
Fonctions supplémentaires des appareils de mesure:
» haute résistance aux interférences - conformément à la norme EN 61326,
» mesure stable dans les sous-stations 765 kV,
» limites réglables de la résistance minimale d'isolement RISO et de la résistance maximale RCONT
» mesure de la température (à l'aide de la sonde auxiliaire ST-1),
» mesure des tensions continues et alternatives dans la plage 0...750 V,
» mémoire jusqu’à 10 000 résultats pour chaque type de mesure avec possibilité de décrire les points de mesure, les objets, les noms de clients,
» transmission de données vers PC via USB, Bluetooth® ou possibilité de transférer des données à l'aide d'une mémoire USB,
» alimentation avec packs batteries ou par secteur,
» charge pendant la mesure,
» l'appareil est conforme à la norme EN 61557.
APPAREILS VIRTUELS
Vous êtes invités à profiter des applications des appareils virtuels. Elles vous permettent de vous familiariser avec les fonctions d'un appareil de mesure et de son interface, avant de l'acheter.
L'utilisateur de l'application dispose de la possibilité de modifier la configuration de l'appareil et de faire des mesures comme dans la réalité. www.sonel.com › Knowledge centre › Virtual instrument applications
Accessoires standard:
Boîtier L-4
Fil 1,8 m 15 kV terminé par une pince crocodile, rouge
WAFUTL4
WAPRZ1X8REKRO15KV
Fil 1,8 m 15 kV terminé par une pince crocodile, blindé, noir WAPRZ1X8BLKROE15KV
Fil 1,8 m 15 kV terminé par une pince crocodile, bleu WAPRZ1X8BUKRO15KV
Câble pour transmission de données USB WAPRZUSB
Câble d'alimentation 230 V (fiche IEC C13) WAPRZ1X8BLIEC
Certificat de calibration en usine
Mesure de la résistance d'isolement
Plage de mesure conformément à la norme EN 61557-2: RISOmin =UISOnom /IISOmax= 5 MΩ...40 TΩ (IISOmax =1,2 mA, 3 mA ou (6 ± 15%) mA)
Valeurs de la résistance mesurée en fonction de la tension de mesure
Plage d'affichage Plage de mesure Plage de mesure pour AutoISO-5000
2,00 TΩ
MIC-10k1 | 10000 V 40,0 TΩ -
Sécurité électrique:
» type d'isolement double, conformément aux EN 61010-1 et EN 61557
» catégorie de mesure CAT IV 600 V (CAT III 1000 V) selon EN 61010-1
» degré de protection du boîtier selon EN 60529 IP40 (IP67 avec couvercle fermé du boîtier)
Conditions nominales d'utilisation:
» température de travail -20...+50°C
» température de stockage -25...+70°C
» humidité
» altitude
» température de référence
» humidité de référence
Autres données techniques:
» alimentation des appareils de mesure batterie Li-Ion 13,2 V 5,0 Ah réseau: 90 V ÷ 260 V 50/60 Hz
» poids env. 6,1 kg
» dimensions
» écran
390 x 308 x 172
LCD 5,6’’ graphique
» transmission des résultats USB ou Bluetooth®
MIC-10k1
Conçu pour les objets les plus exigeants
Plusieurs mesures dans une seule combinaison
Interprétation graphique des résultats
Utilisation
L'appareil MIC-10k1 / MIC-5050 est conçu pour mesurer la résistance d'isolement des installations électriques, à savoir, des câbles mono et multiconducteurs, des transformateurs, des moteurs et des génératrices, des condensateurs, des interrupteurs et autres dispositifs dans les postes électriques. De plus, il est dédié aux mesures dans les zones où les interférences électromagnétique sont très importantes, par exemple dans les postes électriques avec 765 kV de tension.
Capacités de l'appareil
L'onduleur haute performance HV, avec la tension de mesure de 10 kV (MIC-10k1) / 5 kV (MIC-5050) et le courant de 6 mA, permet de mesurer la résistance d'isolement jusqu’à la valeur de 40 TΩ (MIC-10k1) / 20 TΩ (MIC-5050). L'obtention d'un tel résultat fait de cet appareil de mesure un produit hors concours. La mesure de résistance à trois fils avec l'utilisation du fil „GUARD” élimine les courants de fuite superficielle, liés à la pollution de l'isolation, augmentant ainsi la fiabilité des résultats obtenus.
L'appareil mesurera la température de l'objet, ce qui est nécessaire pour déterminer le facteur de correction de température pour RISO. En outre, il indiquera le coefficient d'absorption DAR et l'indice de polarisation PI ainsi que la valeur de la décharge diélectrique DD. L'appareil permettra une évaluation de l'état de l'isolation en consignant la tension de mesure de manière cumulative par étapes (SV). Cette solution permettra au diélectrique qui est en bon état de fournir les mêmes résultats, quelle que soit la tension appliquée. Les écarts d'environ 25% des valeurs de résistance obtenus, observés sur le graphique sur différentes étapes peuvent témoigner des défauts d'isolation potentiels.
MIC-10k1 / MIC-5050 a la capacité unique d'effectuer les mesures de câbles multi-fils en une seule démarche de connexion, en utilisant l'accessoire AutoISO-5000. Cette solution réduit la durée des mesures des objets répétitifs, tels que les câbles de l’éclairage des rues.
Le convertisseur de près de 60 W (MIC-10k1) / 30 W (MIC-5050) offre la possibilité de réchauffer l'endroit de détérioration du câble, facilitant ainsi la localisation du défaut par méthode ferroélectrique, notamment avec l’appareil TDR-420.
Les filtres numériques incorporés avec la durée de mesure de la moyenne de 10, 30, 60, 100, 200 sec. et SMART, garantissent l'obtention des résultats de mesure stables dans les zones de fortes interférences électromagnétiques.
Analyse des données
Grâce à l'utilisation d'un écran graphique rétro-éclairé, le dispositif permet d'établir la courbe de résistance d'isolement, de tension et de courant en fonction du temps. L'opérateur, sur la base de la tendance observée sur la caractéristiques de la courbe, peut évaluer rapidement l’état de l'isolation dès les premiers instants de la mesure. Il obtient ainsi le contrôle total de l'objet testé et l'image fiable de l’état de l'isolation mesurée. En outre, en utilisant les marqueurs coulissants, il peut suivre l'avancement de la mesure et vérifier les valeurs de résistance obtenues, à tout moment de la mesure en cours et des mesures effectuées dans le passé.
En installant l'application mobile ou le logiciel Sonel Reader, l'utilisateur peut stocker les données historiques pour les comparer avec les résultats en cours, transférés de la mémoire vaste de l'appareil de mesure. Cette solution permet d'établir un procès-verbal de la mesure, de suivre la progression de la dégradation de l'isolation et de programmer les travaux de rénovation.
Comparaison des appareils de mesure
résistance aux tensions parasites externes
résistance aux courants parasites jusqu'à 8 mA jusqu'à 8 mA
filtration avancée, numérique des interférences
blocage des fils
/ 30 / 60 / 100 / 200 secondes et SMART
Outil de diagnostic professionnel
Appareils de mesure de la résistance d'isolement
SONEL MIC-5010 / MIC-5005
index: WMGBMIC5010 / WMGBMIC5005
Mesures de la résistance d'isolement:
15 TΩ plage de mesure maximale
» tension de mesure réglable dans la plage 50...5000 V: 50...1000 V tous les 10 V, dans la plage 1000 V...5000 V tous les 25 V,
» démarrage à distance et arrêt de la mesure à l'aide de l'application Sonel MIC Mobile,
» indication continue de la résistance d'isolement mesurée ou du courant de fuite,
» décharge automatique du capacité de l'objet mesuré après la fin de la mesure de la résistance d'isolement,
» détermination acoustique des intervalles de 5 secondes facilitant le relevé des caractéristiques temporelles,
» temps de mesure réglé - maximum 99’59’’,
» temps de mesure T1 ,T2 et T3 pour mesurer un ou deux coefficients d'absorption (Ab1, Ab2 ou DAR, PI) dans la plage 1...600 s,
» indication de la tension réelle de mesure pendant la mesure,
» courant de mesure 1,2 mA ou 3 mA,
» protection contre la mesure des objets sous tension,
» résistance aux interférences - filtres numériques pour mesures dans un environnement perturbé (10 s, 30 s, 60 s).
Fonctions de mesure:
» mesure de la résistance d'isolement:
• avec méthode à deux et trois fils,
• mesures à l'aide des fils jusqu'à 20 m,
• mesure du capacité pendant la mesure RISO,
• mesure du courant de fuite pendant la mesure RISO,
» mesure avec tension échelonnée (SV),
» mesure du facteur de décharge diélectrique (DD),
» MIC-5010 | mesure de la continuité avec courant ≥200 mA (RCONT).
Fonctions supplémentaires des appareils de mesure:
» haute résistance aux interférences - conformément à la norme EN 61326,
» limites réglables de la résistance minimale d'isolement RISO et de la résistance maximale RCONT
» mesure des tensions continues et alternatives dans la plage 0...600 V,
» mémoire de 990 cellules (11 880 entrées) avec possibilité du transfert de données sans fil vers le PC (via l'adaptateur USB-Bluetooth) ou par câble USB,
» alimentation par pack batteries, chargeur rapide intégré,
» clavier rétro-éclairé et écran,
» les appareils sont conformes à la norme: EN 61557.
Sécurité électrique:
» type d'isolement double, conformément aux EN 61010-1 et EN 61557 catégorie de mesure CAT IV 600 V (CAT III 1000 V) selon EN 61010-1
» degré de protection du boîtier selon EN 60529 IP40 (IP67 avec couvercle fermé du boîtier)
Conditions nominales d'utilisation:
» température de travail
» température de stockage
Accessoires standard:
Boîtier L-4 WAFUTL4
Pince crocodile noire 11 kV 32 A WAKROBL32K09
Pince crocodile rouge 11 kV 32 A WAKRORE32K09
Pince crocodile bleue 11 kV 32 A WAKROBU32K09
Fil 1,8 m noir 11 kV (fiches bananes, blindé) WAPRZ1X8BLBBE10K
Fil 1,8 m rouge 11 kV (fiches bananes) WAPRZ1X8REBB10K
Fil 1,8 m bleu 11 kV (fiches bananes) WAPRZ1X8BUBB10K
Câble pour transmission de données USB WAPRZUSB
Câble d'alimentation 230 V (fiche IEC C13) WAPRZ1X8BLIEC
» Stabilité de la température de la tension meilleure que 0,2% /°C
Les appareils de mesure MIC-10k1, MIC-5050, MIC-5010 et MIC-5005 sont capables de fonctionner en présence des fortes interférences dans les postes d’alimentation électrique.
Valeurs maximales de la résistance mesurée en fonction de la tension de mesure
Tension Résistance mesurée 250 V
MIC-5010 | Mesure de la continuité des connexions de protection et de compensation avec courant >200 mA
• 10...2500 V tous les 10 V ou toute valeur (par exemple 1918 V),
SPD test des parafoudres
Choisissez le kit qui répond le mieux à vos besoins

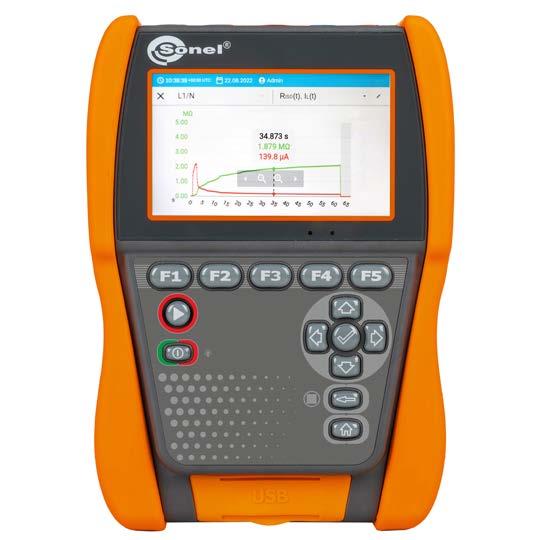

MIC-2511 EPA
Appareil de mesure de la résistance d'isolement avec jeu pour mesures dans les zones EPA index: WMGBMIC2511EPA
MIC-2511
Appareil de mesure de résistance d'isolement index: WMGBMIC2511
» mesures de résistance d'isolement avec la tension de 10 V de la boucle de surveillance des systèmes d'alarme incendie,
» test des parafoudres (SPD AC/DC) distingués par type: varistor / éclateur,
» affichage des graphiques sur l’écran pendant la mesure,
» mesures dans les zones de protection électrostatique (EPA),
» correction du résultat de la résistance d'isolement à la température de référence,
» indication continue de la résistance d'isolement mesurée ou du courant de fuite,
» déchargement automatique du capacité de l'objet mesuré après la fin de la mesure de résistance d'isolement,
» détermination acoustique des intervalles de 5 secondes facilitant le relevé des caractéristiques temporelles,
» temps de mesure T1, T2 et T3 pour mesurer un ou deux coefficients d'absorption (Ab1, Ab2 ou DAR, PI) dans la plage 1 ...600 s,
» indications de la tension réelle de mesure pendant la mesure,
» courant de mesure ≤2 mA,
» protection contre la mesure des objets sous tension.
Fonctions de mesure:
» test visuel,
» mesure de la résistance d'isolement:
• avec méthode à deux et trois fils,
• mesure automatique de toutes les combinaisons de la résistance des conducteurs à 3, 4, 5 fils et des câbles énergétiques avec l'utilisation de l'adaptateur auxiliaire AutoISO-2511,
• mesure du capacité pendant la mesure RISO,
• mesure du courant de fuite pendant la mesure RISO,
» mesure avec tension échelonnée (SV),
» mesure du facteur de décharge diélectrique (DD), » mesure avec méthode RampTest (RT), » fonctions séparées pour mesurer DAR et PI,
» mesure de la continuité avec courant ≥200 mA (RCONT),
» mesure à basse tension de la résistance (RX).
En plus:
» mesure à basse tension de la continuité du circuit et de la résistance,
» mesure de la température (à l'aide de la sonde auxiliaire ST-1), » mesure des tensions continues et alternatives dans la plage 0...1500 V, » mémoire de 9999 entrées transfert de données vers un PC par câble USB,
» alimentation par batteries,
» clavier rétro-éclairé,
» l'appareil est conforme à la norme EN 61557.
Sécurité électrique:
» type d'isolement double, conformément aux EN 61010-1 et EN 61557
» catégorie de mesure
IV 600 V (III 1000 V) selon EN 61010-1
» degré de protection du boîtier selon EN 60529 IP65
Autres données techniques:
» alimentation de l'appareil de mesure
batterie Li-Ion 10,8 V 3,5 Ah
» poids env. 1,3 kg
» dimensions 234 x 169 x 70 mm
» écran LCD 5" 800 x 480
» mémoire des résultats de mesures 9999 entrées
» transmission des résultats USB
L'appareil de mesure fait partie de la plateforme Sonel MeasureEffect™. Il s'agit d'un système complet qui permet d'effectuer les mesures, de stocker et de gérer des données et il fournit également un contrôle des instruments à plusieurs niveaux.
Mesure de la résistance d'isolement
Plage de mesure selon EN 61557-2 pour RISOmin = UISOnom/IISOmax≤ 2 TΩ (IISOmax = 1,6 mA)
Plage d'affichage Résolution Précision 0...1500 V 1 V ±(3% v.m. + 2 chiffres)
» plage de fréquences: 45...65 Hz
Accessoires standard:
Kit de mesure de résistance dans les zones protégées contres les ESD avec espace pour appareil de mesure
Batterie Li-Ion 10,8 V 3,5 Ah
Sacoche M-6
Pince crocodile noire 11 kV 32 A
Pince crocodile rouge 11 kV 32 A
Pince crocodile bleue 11 kV 32 A
Fil 1,8 m noir 5 kV (fiches bananes, blindé)
Fil 1,8 m rouge 5 kV (fiches bananes)
Fil 1,8 m bleu 5 kV (fiches bananes)
Câble pour transmission de données USB
Cordon d’alimentation 230 V (fiche IEC C7)
Sonde pointue noire 5 kV (prise banane)
Sonde pointue rouge 5 kV (prise banane)
Harnais pour appareil de mesure
Câble USB de type C
Chargeur pour les appareils de mesure (type Z32)
Certificat de calibration en usine
Kit de mesure de résistance dans les zones protégées contres les ESD avec espace pour appareil de mesure
WASONPRZ2MIC
WAAKU29
WAFUTM6
WAKROBL32K09
WAKRORE32K09
WAKROBU32K09
WAPRZ1X8BLBB
WAPRZ1X8REBB
WAPRZ1X8BUBB
WAPRZUSB
WAPRZLAD230
WASONBLOGB2
WASONREOGB2
WAPOZPAS6
WAPRZUSBC
WAZASZ32
Appareil de mesure de résistance d'isolement
SONEL
MIC-2501
index: WMGBMIC2501
Mesure de la résistance d'isolement:
» tension de mesure dans la plage 100...2500 V: 100...2500 V tous les 100 V,
» indication continue de la résistance d'isolement mesurée ou du courant de fuite,
» déchargement automatique du capacité de l'objet mesuré après la fin de la mesure de résistance d'isolement,
» détermination acoustique des intervalles de 5 secondes facilitant le relevé des caractéristiques temporelles,
» temps de mesure T1, T2 et T3 pour mesurer un ou deux coefficients d'absorption (Ab1, Ab2 ou DAR, PI) dans la plage 1 ...600 s,
» indications de la tension réelle de mesure pendant la mesure,
» courant de mesure 1 mA, » protection contre la mesure des objets sous tension.
Fonctions de mesure:
» mesure de la résistance d'isolement:
• avec méthode à deux et trois fils,
• mesure du courant de fuite pendant la mesure RISO,
» mesure de la continuité avec courant ≥200 mA (RCONT).
En plus:
» mesure des tensions continues et alternatives dans la plage 0...750 V, » mémoire de 990 cellules (11 880 entrées) transfert de données vers un PC par câble USB,
» alimentation par batteries,
» possibilité d'alimenter et de charger l’appareil à partir d'une alimentation externe ou une prise allume-cigare,
» écran rétro-éclairé, » l'appareil est conforme à la norme EN 61557.
Sécurité électrique:
» type d'isolement double, conformément aux EN 61010-1 et EN 61557
» catégorie de mesure IV 600 V (III 1000 V) selon EN 61010-1
» degré de protection du boîtier selon EN 60529 IP65
Autres données techniques:
» alimentation de l'appareil de mesure
pack de batteries SONEL NiMH 9,6 V alimentation externe 12 V 2,5 A
» poids env. 0,9 kg
» dimensions
Accessoires standard:
Sacoche M-8 WAFUTM8
Pince crocodile noire 11 kV 32 A WAKROBL32K09
Pince crocodile rouge 11 kV 32 A WAKRORE32K09
Pince crocodile bleue 11 kV 32 A WAKROBU32K09
Fil 1,8 m noir 5 kV (fiches bananes, blindé) WAPRZ1X8BLBB
Fil 1,8 m rouge 5 kV (fiches bananes) WAPRZ1X8REBB
Fil 1,8 m bleu 5 kV (fiches bananes) WAPRZ1X8BUBB
Câble pour transmission de données USB WAPRZUSB
Cordon d’alimentation 230 V (fiche IEC C7) WAPRZLAD230
» tension de mesure dans la plage 50...1000 V: 50, 100, 250, 500, 1000 V,
» indication continue de la résistance d'isolement mesurée,
» déchargement automatique du capacité de l'objet mesuré après la fin de la mesure de la résistance d'isolement,
» détermination acoustique des intervalles de 5 secondes facilitant le relevé des caractéristiques temporelles,
» indication de la tension réelle de mesure pendant la mesure,
» measurement current 1 mA,
» protection contre la mesure des objets sous tension.
Fonctions de mesure:
» mesure de la résistance d'isolement:
• avec méthode à deux et trois fils,
• mesure du capacité pendant la mesure RISO,
» mesure de la continuité avec courant ≥200 mA (RCONT),
» mesure à basse tension de la résistance (RX).
Fonctions supplémentaires de l'appareil de mesure:
» mesure des tensions continues et alternatives dans la plage 0...600 V,
» clavier rétro-éclairé et écran,
» l'appareil est conforme à la norme EN 61557.
L'appareil MIC-10 permet de mesurer non seulement la résistance d'isolement, mais aussi la mesure de la continuité des connexions de protection et de compensation selon la norme EN 61557.
L’appareil est conforme aux normes suivantes:
» EN 61010-1 (prescriptions générales de sécurité)
» EN 61010-031 (prescriptions particulières de sécurité)
» EN 61326 (compatibilité électromagnétique)
» EN 61557 (exigences pour les appareils de mesure)
» HD 60364-6 (mesures - vérification)
» HD 60364-4-41 (mesures - protection contre les chocs électriques)
» PN-E 04700 (mesures - tests de réception)
Autres données techniques:
» type d'isolement double, conformément aux EN 61010-1 et EN 61557
» alimentation de l'appareil 4 piles alcalines LR6 ou batteries Ni-MH AA
» écran LCD à segments
Accessoires standard:
Sacoche M-6 WAFUTM6
Pince crocodile noire 1 kV 20 A WAKROBL20K01
Fil 1,2 m noir 1 kV (fiches bananes) WAPRZ1X2BLBB
Fil 1,2 m rouge 1 kV (fiches bananes) WAPRZ1X2REBB
» tension de mesure dans la plage 250...500 V: 250, 500 V,
» indication continue de la résistance d'isolement mesurée,
» déchargement automatique du capacité de l'objet mesuré après la fin de la mesure de la résistance d'isolement,
» détermination acoustique des intervalles de 5 secondes facilitant le relevé des caractéristiques temporelles,
» courant de mesure jusqu’à 1,4 mA,
» protection contre la mesure des objets sous tension.
Fonctions de mesure:
» mesure de la résistance d'isolement avec méthode à deux fils,
» mesure à basse tension de la résistance (RX).
Fonctions supplémentaires de l'appareil de mesure:
» mesure des tensions continues et alternatives dans la plage 0...600 V,
» écran rétro-éclairé,
» l'appareil est conforme à la norme EN 61557.
L’appareil est conforme aux normes suivantes:
» EN 61010-1 (prescriptions générales de sécurité)
» EN 61010-031 (prescriptions particulières de sécurité)
» EN 61326 (compatibilité électromagnétique)
» EN 61557 (exigences pour les appareils de mesure)
» HD 60364-6 (mesures - vérification)
» HD 60364-4-41 (mesures - protection contre les chocs électriques)
» PN-E 04700 (mesures - tests de réception)
Autres données techniques:
» type d'isolement double, conformément aux EN 61010-1 et EN 61557
» alimentation de l'appareil 2 piles alcalines LR03 ou batteries Ni-MH AAA
» écran LCD à segments
Accessoires standard:
4x embout vissé Ø4 mm
WAPOZN4MMK
Embouts applicables (limiteurs) 4 mm WAPOZO4MMK
2x piles alcalines AAA / LR03
Déclaration de vérification
Mesure de la résistance d'isolement
Plage de mesure selon EN 61557-2 pour
» U n =250 V: 250 kΩ...1,000 GΩ
» U n =500 V: 500 kΩ...1,999 GΩ
Plage d'affichage Résolution
1...249 kΩ | Un = 250 V
Précision
1...499 kΩ | Un = 500 V 1 kΩ non spécifié
250...1999 kΩ | Un = 250 V
500...1999 kΩ | Un = 500 V 1 kΩ
2,00...19,99 MΩ 0,01 MΩ 20,0...199,9 MΩ 0,1 MΩ
200...1000 MΩ | Un = 250 V
200...1999 MΩ | Un = 500 V 1 MΩ
±(3% v.m. + 8 chiffres)
Appareil de mesure de résistance d'isolement
SONEL MIC-RS
version avec interface RS-485
RS-232 / RS-485 interface
MIC-RS-SCP / MODBUS protocole de communication
Choisissez la variante qui répond le mieux à vos besoins
MIC-RS: RS-232, MIC-RS-SCP
Appareil de mesure avec interface RS-232 et protocole de communication MIC-RS-SCP index: WMGBMICRS232
MIC-RS: RS-232, Modbus
Appareil de mesure avec interface RS-232 et protocole de communication Modbus index: WMGBMICRS232M
MIC-RS: RS-485, Modbus
Appareil de mesure avec interface RS-485 et protocole de communication Modbus index: WMGBMICRS485M
Il est possible de préparer une version de l'appareil de mesure avec l'interface et le protocole de communication spécifiés par le client.
Mesure de la résistance d'isolement:
» tension de mesure dans la plage 50...1000 V,
» déchargement automatique du capacité de l'objet mesuré après la fin de la mesure de la résistance d'isolement,
» courant de mesure ≤2 mA,
» protection contre la mesure des objets sous tension.
Fonctions de mesure:
» mesure de la résistance d'isolement avec méthode à deux fils,
» mesure à basse tension de la résistance (RX).
Fonctions supplémentaires de l'appareil de mesure:
» interface RS-232 ou RS-485,
» transmission des données à l'appareil de contrôle via le protocole MIC-RS-SCP ou Modbus,
» alimentation électrique externe,
» l'instrument est conforme à la norme EN 61557.
L’appareil est conforme aux normes suivantes:
» EN 61010-1 (prescriptions générales de sécurité)
» EN 61010-031 (prescriptions particulières de sécurité)
» EN 61326 (compatibilité électromagnétique)
» EN 61557 (exigences pour les appareils de mesure)
» HD 60364-6 (mesures - vérification)
» HD 60364-4-41 (mesures - protection contre les chocs électriques)
» PN-E 04700 (mesures - tests de réception)
Autres données techniques:
» type d'isolement de base, conformément aux EN 61010-1 et EN 61557
» alimentation de l'appareil extérieure séparée, 24 V DC
Mesure de la résistance d'isolement
Plage de mesure selon EN 61557-2 pour » U n =500 V: 500 kΩ...2,00 GΩ » U n =1000 V: 1000 kΩ...9,99 GΩ
Plage d'affichage Résolution
Accessoires standard:
Certificat de calibration en usine
Emploi
L'appareil est destiné aux entreprises et aux établissements où un contrôle continu ou aléatoire de la résistance d'isolement est nécessaire au cours de la production de produits semi-finis. Il est également idéal pour les systèmes de production automatisés.
Le mesureur peut être installé dans le tableau, au poste d'opérateur (table d'assemblage ou de contrôle de la qualité), dans l’armoire de commande ou même dans le boîtier rack. Les bornes auxquelles sont raccordés les câbles de mesure appartenant au système dans lequel l'appareil est installé sont impliquées dans la mesure.
Caractéristiques distinctives
L'appareil de mesure est conçu pour une installation encastrée/fixe.. Il joue le rôle subordonné (Secondary/Slave), c'est-à-dire qu'il exécute les commandes émises par le dispositif de contrôle (Main/Master) et ne lance pas lui-même la transmission. Il permet de mesurer la résistance d'isolement avec une tension de mesure allant jusqu'à 1000 V.
L'éventail des fonctions du mesureur est adapté aux applications spécialisées. Grâce à la fonction AutoRange, en deux variantes, l'appareil est capable de commuter dynamiquement la tension de mesure, en l'adaptant aux conditions actuelles.
Précision
1,00...9,99 kΩ 0,01 kΩ non spécifié
Les mesures sont disponibles en deux modes: automatique (continu) et manuel (ponctuel). Dans le cadre de tests automatisés, il peut être programmé pour mesurer la capacité ou non. En outre, l'utilisateur peut spécifier si la fonction par défaut de l’appareil est de mesurer la résistance d'isolement (RlSO) ou de mesurer une résistance basse (RX).
La fonctionnalité de l'appareil est complétée par une entrée et une sortie numériques. Celles-ci lui permettent de réagir aux événements qui se produisent dans le système dans lequel le mesureur fonctionne.
Le protocole de communication en série MIC-RS-SCP ou le protocole Modbus est utilisé pour faire fonctionner le mesureur à partir du dispositif de contrôle (Main/Master). Il permet, par exemple, de démarrer et d'arrêter une mesure de résistance, de lire le résultat de la mesure ou de modifier la configuration de l'appareil.
Appareils de mesure de l’impédance de boucle
MZC-340-PV
MZC-330S
MZC-320S
MZC-310S

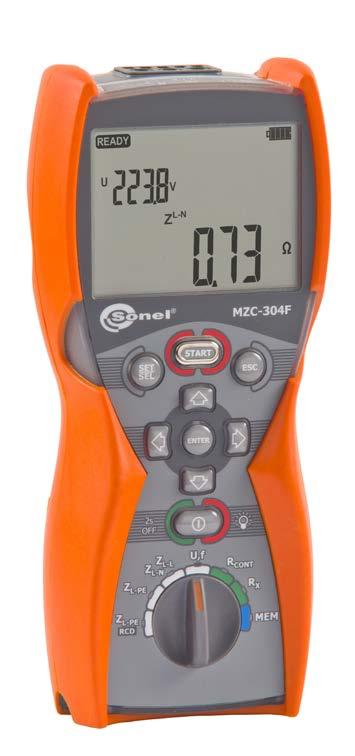

MZC-304F

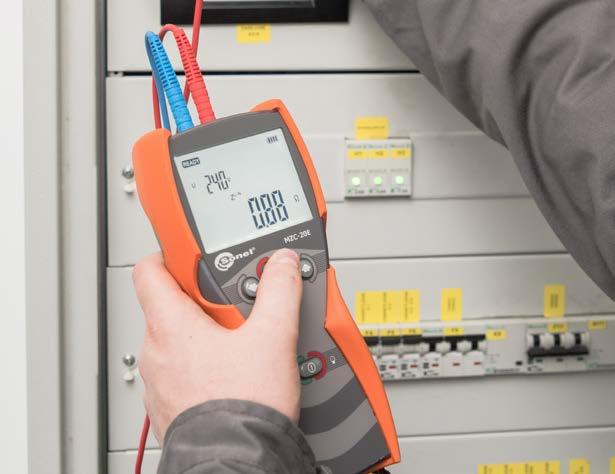

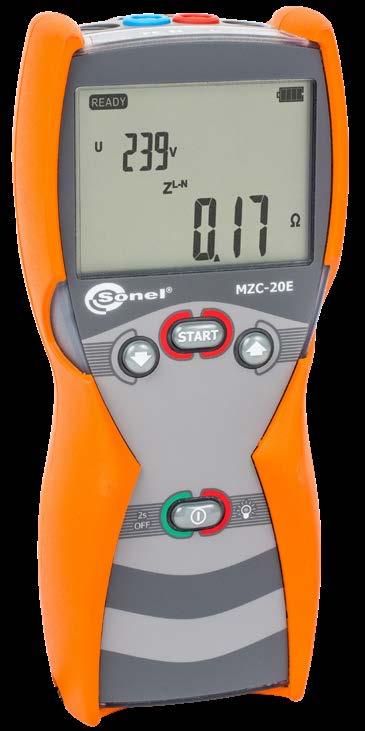

MZC-20E
MZC-306
Récapitulatif pour les appareils de mesure de l’impédance de la boucle de défaut
Tension nominale [V]
Affichage de la résistance et de la réactance de la boucle de défaut
Calcul du courant de court-circuit prévu sur la base de la tension nominale
Calcul du courant de court-circuit prévu sur la base de la tension mesurée Mémoire (nombre de masures de chaque type)
Méthode 4 fils
Mesure de la tension de contact et d’électrocution
Choix de la longueur de fils de mesure
Mesure de la prise avec l'adaptateur - fiche
Déclenchement des mesures par l'adaptateur
Déclenchement des mesures par Wi-Fi
Mesure de la tension alternative
de court-circuit prévu sur la base de la tension nominale
Calcul du courant de court-circuit prévu sur la base de la tension mesurée
Mémoire (nombre de masures de chaque type)
Méthode 4 fils
Mesure de la tension de contact et d’électrocution
Choix de la longueur de fils de mesure
Mesure de la prise avec l'adaptateur - fiche
Déclenchement des mesures par l'adaptateur
Déclenchement des mesures par Wi-Fi
Mesure de la tension alternative
SONEL MZC-340-PV
index: WMGBMZC340PV
Mesure de l’impédance de boucle de court-circuit:
900 V tension réseau maximale
0,1 mΩ résolution maximale
Accessoires standard:
Conducteur 3 m à deux fils (10 / 25 A)
CAT IV 1000 V U1/I1
Conducteur 3 m à deux fils (10 / 25 A)
CAT IV 1000 V U2/I2
2x sonde à fort courant 1 kV
WAPRZ003DZBBU1I1CATIV
WAPRZ003DZBBU2I2CATIV
2x pince Kelvin 1 kV 25 A CAT IV 1000 A WAKROKELK07
CAT IV 1000 V (prises bananes) WASONSPGB2
Cordon d’alimentation 230 V (fiche IEC C7) WAPRZLAD230
Alimentation Z19 WAZASZ19
Boîtier M-6 WAFUTM6
Câble pour transmission de données
USB WAPRZUSB
Certificat de calibration en usine
Mesure des paramètres de la boucle à fort courant (4p, Imax = 305 A)
Mesure à fort courant de l’impédance de boucle ZS plage de mesures selon EN 61557-3: 7,2 mΩ...1999 mΩ
Plage de mesure selon EN 61557-3: pour Un = 230 V 115,0 A...32,9 kA pour Un = 400 V 200 A...55,5 kA pour Un = 500 V 250 A...69,4 kA pour Un = 690 V 345 A...95,8 kA pour U n = 800 V 400 A...111,1 kA
Plage d'affichage Résolution Précision
110,0...199,9 A 0,1 A
200...1999 A 1 A
2,00...19,99 kA 0,01 kA
20,0...199,9 kA 0,1 kA
Mesure de la tension de contact UST et de choc UT
Plage d'affichage Résolution Précision 0...100 V 1 V ±(10% v.m. + 2 chiffres) Appareil de mesure à fort courant de l’impédance de
» mesures des impédances de boucle très petites (avec résolution 0,1 mΩ) avec courant 130 A pour 230 V; maximum 305 A pour 550 V AC et 250 A pour 900 V AC,
» mesures dans les réseaux avec tensions nominales: 220/380 V, 230/400 V, 240/415 V, 290/500 V, 400/690 V, 460/800 V (de 200 V à 900 V) avec fréquences 45...65 Hz,
» possibilité de mesurer dans le court-circuit: phase-phase, phase-PE, phase-N,
» distinction des tensions de phases et entre phases pour le calcul du courant de court-circuit,
» méthode 4p (à quatre fils), pas de nécessité de calibrer les fils (mesure avec courant maximal jusqu’à 305 A),
» résistance RS et réactance XS
Fonctions supplémentaires de l'appareil de mesure:
» télécommande,
» mesure de la tension de contact attendue ou de la tension de contact d’électrocution (avec résistance 1 kΩ),
» mesure des tensions alternatives 0...900 V,
» mesure de la fréquence 45,0...65,0 Hz,
» mémoire de 990 résultats de mesure avec possibilité de les transférer vers un PC, transmission de données par USB et Wi-Fi,
» alimentation: batterie intégrée,
» l'appareil est conforme à la norme: EN 61557.
Sécurité électrique:
» type d'isolement double, conformément aux EN 61010-1 et EN 61557
» catégorie de mesure IV 1000 V selon EN 61010-1
» degré de protection du boîtier selon EN 60529 IP67 (IP20 avec boîtier ouvert)
Autres données techniques:
» alimentation de l'appareil de mesure batterie intégrée Li-Ion 7,2 V / 9,8 Ah
» résistor pour limiter le courant: pour la mesure 4p 1,8 Ω pour U≤550 V 2,5 Ω pour U>550 V
» nombre de mesures de la boucle de court-circuit min. 5000 (2/min)
» coefficient de température ±0,1% de la valeur mesuré/°C
» dimensions 429 x 328 x 236 mm
» poids 9,0 kg
Conditions nominales d'utilisation:
» température de travail -10...+40°C
Calculée sur la base de l'erreur pour boucle
Les appareils de type MZC-310S, 320S, 330S et 340-PV sont uniques sur le marché permettant de mesurer la tension de contact ou la tension de choc, ce qui peut être utilisé pour l’évaluation de la sécurité de l'installation testée.
SONEL MZC-330S / MZC-320S
index: WMGBMZC330 / WMGBMZC320
Mesure de l’impédance de boucle de court-circuit:
750 V
tension réseau maximale
0,1
mΩ résolution maximale
» mesures des impédances de boucle très petites (avec résolution 0,1 mΩ) avec courant 130 A pour 230 V; maximum 300 A pour 690 V (500 V en MZC-320S)
» mesures avec courant 24 A pour 230 V, maximum 37 A pour 690 V (maximum 27 A pour 500 V en MZC-320S) avec résolution 0,01 Ω,
» mesures dans les réseaux avec tensions nominales: 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 290/500 V et 400/690 V (uniquement MZC-330S) avec fréquences 45...65 Hz,
» possibilité de mesurer dans le court-circuit: phase-phase, phase-PE, phase-N,
» distinction des tensions de phases et entre phases pour le calcul du courant de court-circuit,
» possibilité de modifier la longueur des fils de mesure (méthode 2p),
» méthode 4p (à quatre fils), pas de nécessité de calibrer les fils (mesure avec courant maximal jusqu’à 300 A),
» résistance RS et réactance XS
Fonctions supplémentaires de l'appareil de mesure:
Accessoires standard:
Fil 1,2 m noir 1 kV (fiches bananes) WAPRZ1X2BLBB
Fil 1,2 m jaune 1 kV (fiches bananes) WAPRZ1X2YEBB
Conducteur 3 m à deux fils (10 / 25 A) U1 / l1 WAPRZ003DZBBU1I1
Conducteur 3 m à deux fils (10 / 25 A) U2 / I2 WAPRZ003DZBBU2I2
4x pince crocodile noire 1 kV 32 A WAKROBL30K03
2x pince Kelvin 1 kV 25 A WAKROKELK06
2x sonde à fort courant 1 kV (prises bananes) WASONSPGB1
Cordon d’alimentation 230 V (fiche IEC C7) WAPRZLAD230
Alimentation Z19 WAZASZ19
Sac pour accessoires de mesure installé sur le boîtier WAFUTL14
Câble pour transmission de données USB WAPRZUSB
Certificat de calibration en usine
Mesure des paramètres de la boucle à fort courant (4p, Imax = 300 A)
Mesure à fort courant de l’impédance de boucle ZS plage de mesures selon EN 61557-3: 7,2 mΩ...1999 mΩ
Plage d'affichage Résolution Précision
0...199,9 mΩ 0,1 mΩ ±(2% v.m. + 2 mΩ)
200...1999 mΩ 1 mΩ
Indications du courant de court-circuit
Plage de mesure selon EN 61557-3: pour Un = 230 V 115,0 A...32,9 kA pour Un = 400 V 200 A...55,5 kA pour Un = 500 V 250 A...69,4 kA pour Un = 690 V 345 A...95,8 kA (MZC-330S)
Plage d'affichage Résolution Précision
115,0...199,9 A 0,1 A
200...1999 A 1 A
2,00...19,99 kA 0,01 kA
20,0...199,9 kA 0,1 kA
200 kA... * 1 kA *max 690 kA pour MZC-330S, max 500 kA pour MZC-320S
Mesure de la tension de contact UST et de choc UT
» télécommande via Wi-Fi: déclenchement de la mesure, enregistrement du résultat dans la mémoire du lecteur, téléchargement des résultats depuis la mémoire de l'appareil,
» mesure de la tension de contact attendue ou de la tension de contact d’électrocution (avec résistance 1 kΩ),
» mesure des tensions alternatives 0...750 V (550 V en MZC-320S),
» mesure de la fréquence 45,0...65,0 Hz,
» mémoire de 990 résultats de mesure avec possibilité de les transférer vers un PC, transmission de données par USB et Wi-Fi,
» alimentation: batterie intégrée,
» l'appareil est conforme à la norme: EN 61557.
Sécurité électrique:
» type d'isolement double, conformément aux EN 61010-1 et EN 61557
» catégorie de mesure IV 600 V selon EN 61010-1
» degré de protection du boîtier selon EN 60529 IP67 (IP20 avec boîtier ouvert)
Autres données techniques:
» alimentation de l'appareil de mesure batterie intégrée Li-Ion 7,2 V / 8,8 Ah
» résistor pour limiter le courant: pour la mesure 4p 1,8 Ω pour U≤550 V 2,5 Ω pour U>550 V (MZC-330S) pour la mesure 2p 9,4 Ω pour U≤253 V 19 Ω pour U>253 V
» nombre de mesures de la boucle de court-circuit min. 4000 (2/min)
» coefficient de température ±0,1% de la valeur mesuré/°C
» dimensions
Calculée sur la base de l'erreur pour boucle
390 x 308 x 172 mm
» poids 6,5 kg
Conditions nominales d'utilisation:
» température de travail -10...+40°C
Plage d'affichage Résolution Précision 0...100 V 1 V ±(10% v.m. + 2 chiffres)
Mesure de l’impédance de boucle de court-circuit: ZS avec courant standard (2p, Imax=37 A)
plage de mesure pour fils 1,2 m selon EN 61557: 0,13 Ω...199,9 Ω
Plage d'affichage Résolution Précision
Les appareils de type MZC-310S, 320S et 330S sont uniques sur le marché permettant de mesurer la tension de contact ou la tension de choc, ce qui peut être utilisé pour l’évaluation de la sécurité de l'installation testée.
MZC-330S
Appareil de mesure à fort courant de l’impédance de boucle
SONEL MZC-310S
index: WMGBMZC310S
0,1 mΩ résolution maximale
Mesure de l’impédance de boucle de court-circuit:
» mesure de très faibles impédances de boucle (avec résolution de 0,1 mΩ) avec le courant de l'ordre de 150 A pour 230 V; 280 A maximum pour 440 V,
» mesures avec le courant de l'ordre de 23 A pour 230 V, 42 A maximum pour 440 V,
» masures dans les réseaux avec tensions nominales: 220/380 V et 230/400 V avec fréquences 45...65 Hz,
» mesures dans le court-circuit: phase-phase, phase-protection, phase-neutre,
» différenciation des tensions de phase et entre phases pendant le calcul du courant de court-circuit,
» possibilité de modifier la longueur des fils de mesure (méthode 2p),
» méthode 4p (à quatre fils), pas de nécessité de calibrer les fils (mesure avec courant maximal jusqu’à 280 A),
» résistance RS et réactance XS
Fonctions supplémentaires de l'appareil de mesure:
» mesure de la tension de contact attendue ou de la tension de contact d’électrocution (avec résistance 1 kΩ).
» mesure des tensions alternatives 0...440 V.
» mesure de la fréquence 45,0...65,0 Hz,
» mémoire de 990 résultats de mesure avec possibilité de les transférer vers un PC, transmission de données par RS-232,
» alimentation: piles (5x LR14).
L’appareil de mesure MZC-340-PV, 330S, 320S et 310S permet de mesurer l’impédance de boucle dont les valeurs sont très faibles (en dessous de 0,01 Ω), selon la norme EN 61557.
L’appareil est conforme aux normes suivantes:
» EN 61010-1 (prescriptions générales de sécurité)
» EN 61010-031 (prescriptions particulières de sécurité)
» EN 61326 (compatibilité électromagnétique)
» EN 61557 (exigences pour les appareils de mesure)
» HD 60364-6 (mesures - vérification)
» HD 60364-4-41 (mesures - protection contre les chocs électriques)
» PN-E 04700 (mesures - tests de réception)
Autres données techniques:
» type d'isolement double, conformément aux EN 61010-1 et EN 61557
» alimentation de l'appareil de mesure piles alcalines LR14 (taille C, 5 pcs)
» résistor pour limiter le courant pour a mesure 4p: 1,5 Ω, pour a mesure 2p: 10 Ω
» nombre de mesures de boucle (piles alcalines) min. 4000 (2/min)
» coefficient de température ±0,1% de la valeur mesurée /°C
Conditions nominales d'utilisation:
» température de travail 0...+40°C
Accessoires standard:
Boîtier L-1 WAFUTL1
4x Pince crocodile noire 1 kV 32 A WAKROBL30K03
2x pince Kelvin 1 kV 25 A WAKROKELK06
Fil 1,2 m noir 1 kV (fiches bananes) WAPRZ1X2BLBB
Fil 1,2 m jaune 1 kV (fiches bananes) WAPRZ1X2YEBB
Conducteur 3 m à deux fils (10 / 25 A) U1 / l1 WAPRZ003DZBBU1I1
Conducteur 3 m à deux fils (10 / 25 A) U2 / I2 WAPRZ003DZBBU2I2
Conducteur pour transmission en série RS-232 WAPRZRS232
Les appareils de type MZC-310S, 320S, 330S et 340-PV sont uniques sur le marché permettant de mesurer la tension de contact ou la tension de choc, ce qui peut être utilisé pour l’évaluation de la sécurité de l'installation testée.
Appareil de mesure à fort courant de l’impédance de boucle
» mesure des paramètres de la boucle avec résolution 0,01Ω,
» mesure de l’impédance à courant faible dans les circuits avec protection RCD ≥ 30 mA avec résolution 0,01Ω (100…440 V),
» travail dans les réseaux de tensions 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 290/500 V et 400/690 V (plage de travail 100…750 V),
» fréquence de travail 45...65 Hz,
» calcul du courant de court-circuit Ik,
» distinction automatique des tensions de phases et entre phases,
» possibilité d'utiliser adaptateur Uni-Schuko ou d'un les fils de mesure 1, 2, 5, 10, 20 m,
» mesure avec les fils interchangés L et N,
» résistance RS et réactance XS
Fonctions supplémentaires de l'appareil de mesure:
» vérification de la conformité de la connexion de la borne PE avec une électrode de contact,
» mesure de la tension 0...750 V AC (0...250 V avec résolution 0,1 V),
» mémoire de 990 enregistrements, transmission de données vers un PC via USB,
» alimentation: piles (4 x LR14) ou batterie.
L’appareil est conforme aux normes suivantes:
» EN 61010-1 (prescriptions générales de sécurité)
» EN 61010-031 (prescriptions particulières de sécurité)
» EN 61326 (compatibilité électromagnétique)
» EN 61557 (exigences pour les appareils de mesure)
» HD 60364-6 (mesures - vérification)
» HD 60364-4-41 (mesures - protection contre les chocs électriques)
» PN-E 04700 (mesures - tests de réception)
Sécurité électrique:
» type d'isolement double, conformément aux EN 61010-1 et EN 61557
» fils de mesure EN 61010-2-031
Autres données techniques:
» alimentation de l'appareil de mesure packs de batteries ou (facultatif) piles alcalines capacité de batteries ou de piles alcalines min. 5000 mesures (2/min)
» écran rétro-éclairé LCD
Conditions nominales d'utilisation:
» température de travail
» humidité
Les appareils calculent le courant de court-circuit attendu selon la norme HD 60364-6.
Pince crocodile rouge 1 kV 20 A WAKRORE20K02
Pince crocodile bleue 1 kV 20 A WAKROBU20K02
Fil 1,2 m rouge 1 kV (fiches bananes) WAPRZ1X2REBB
Fil 1,2 m bleu 1 kV (fiches bananes) WAPRZ1X2BUBB
Fil 1,2 m jaune 1 kV (fiches bananes) WAPRZ1X2YEBB
Câble pour transmission de données USB WAPRZUSB
Cordon d’alimentation 230 V (fiche IEC C7) WAPRZLAD230
Harnais pour appareil de mesure (type M-1) WAPOZSZE4
Crochet pour suspendre l'appareil de mesure WAPOZUCH1
Certificat de calibration en usine
L'appareil MZC-304F mesure l’impédance de la boule avec résolution 0,01 Ω également dans les circuits protégés par les disjoncteurs RCD sans leur activation.
Mesure de l’impédance de boucle de court-circuit ZL-PE,ZL-N,ZL-L, de la résistance et de la réactance de la boucle
Plage de mesure pour les fils 1,2 m selon EN 61557-3: 0,13 Ω...1999 Ω
Plage d'affichage Résolution Précision
0,00...19,99 Ω 0,01 Ω ±(5% v.m. + 3 chiffres)
20,0...199,9 Ω 0,1 Ω 200...1999 Ω 1 Ω
Mesure de l’impédance de boucle de court-circuit ZL-PE en mode RCD
Plage de mesure pour les fils 1,2 m selon EN 61557-3: 0,51 Ω...1999 Ω
Les plages de mesure selon EN 61557 peuvent être calculées à partir des plages de mesure ZS et des tensions nominales
Plage d'affichage Résolution Précision
1,15…9,99 A 0,01 A
10,0...99,9 A 0,1 A
100...999 A 1 A
1,00...9,99 kA 0,01 kA
10,0…40,0 kA 0,1 kA
Mesure des tensions
220 x 102 x 61 mm
509 g
-20...+70oC
-10...+50oC
20...80%
» température de référence +23...± 2oC
» humidité de référence 40...60%
» altitude < 2000 m
» temps pour Auto-OFF max. 900 secondes
» nombre de mesures Z (pour les batteries) >5000 (2 mesures/minute)
» écran LCD à segments
» standard de qualité conception, étude et fabrication selon ISO 9001
» l’appareil est conforme aux normes suivantes IEC 61557
» l'appareil est conforme aux normes EN 61326-1 et EN 61326-2-2
Calculée sur la base de l'incertitude pour la boucle de défaut
Plage d'affichage Résolution Précision 0…440 V 1 V ±(2,5% v.m. + 3 chiffres)
Mesure de l’impédance de la boucle de défaut ZS
Fil de mesure Plage de mesure ZS 1,2 m 0,24...200 Ω 5 m 0,26...200 Ω 10 m 0,28...200 Ω 20 m 0,35...200 Ω
Appareils de mesure de terre
MRU-200-GPS
MRU-200
MRU-120HD
MRU-120

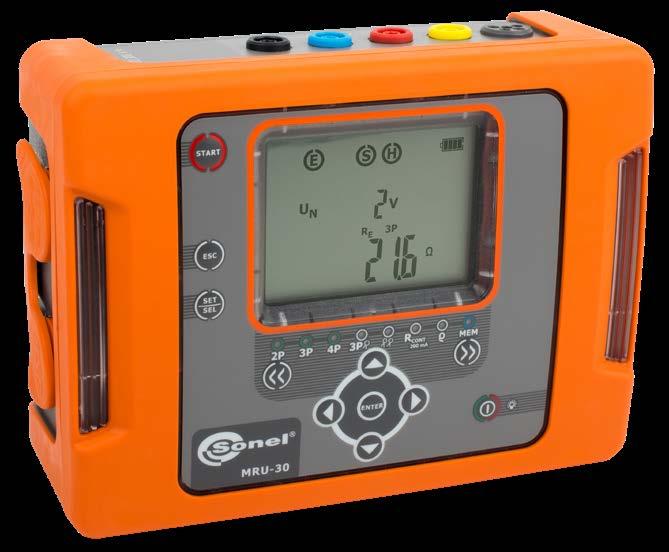

MRU-30
MRU-21
MRU-12
MRU-10
Récapitulatif pour les appareils de mesure de terre
Mesure de la résistance de terre méthode tripolaire
Mesure de la résistance de terre méthode 4 fils
Courant de mesure dans les mesures de la résistance de la mise à la terre [mA]
Mesure de la prise de terre avec la méthode tripolaire avec des pinces supplémentaires
Mesure de la impédance de terre par méthode à percussion
Mesure de la prise de terre par méthode à deux pinces
Mesure du courant de fuite à l'aide de pinces à corps dur
Mesure du courant de fuite à l'aide de pinces flexibles
Mesure de la résistance de fils de mise à la terre et de liaison équipotentielle selon la norme
Mesure de la résistivité du sol
Source interne d'énergie
Mesure de la prise de terre avec méthode bifilaire
Chargement à partir de l'allumecigare
Mémoire (enregistrements)
Mesure des tensions d’interférence
Mesure de la résistance des électrodes auxiliaires
Adaptateur pour mesures de résistance à la terre avec pinces flexibles
Accessoires standard:
SONEL ERP-1
index: WAADAERP1 / WAADAERP1V2 / WAADAERP1V3
L'adaptateur fonctionne avec les:
» MRU-200-GPS
» MRU-200
» MRU-120HD
» MRU-120
Adaptateur SONEL ERP-1, en combinaison avec des compteurs générant le courant d'essai 200 mA, est utilisé pour les mesures multiples de résistance de terre sans déconnecter les bornes de contrôle. Les pinces flexibles de grand diamètre permettent d'effectuer
Un boîtier ergonomique et maniable et une manipulation facile font des mesures de la résistance de terre des pylônes électriques rapides et sans problème.
L'adaptateur présente un indice de protection IP67, ce qui signifie qu'il peut être utilisé en toute sécurité. même dans des conditions boueuses ou pluvieuses.
Pinces flexibles FS-2 (Ø1260 mm) WACEGFS2OKR √
Pinces flexibles FSX-3 (Ø630 mm) WACEGFSX3OKR
Étui M-6 WAFUTM6
3x piles AA (LR6) 1,5 V
Déclaration de vérification
Accessoires optionnels:
Mallette dure XL-8 WAWALXL8
Caractéristiques électriques:
» plage de mesure jusqu’à 5 A
» fréquence de travail 125 Hz (pour le fonctionnement dans les réseaux de 50 Hz) 150 Hz (pour le fonctionnement dans les réseaux de 60 Hz)
» alimentation
3x piles LR6 1,5 V ou 3x piles Ni-MH LR6 1,2 V
» catégorie de mesure CAT IV 300 V selon EN 61010-1
» méthode d'impulsion (sans nécessité de déconnecter les prises de terre mesurées)trois types d'impulsion de mesure (4/10 μs, 8/20 μs, 10/350 μs),
» méthode tripolaire,
» méthode 4 fils,
» méthode tripolaire avec pinces supplémentaires,
» méthode tripolaire avec adaptateur ERP-1,
» méthode à deux pinces.
Mesures de la résistivité du sol (méthode de Wenner):
» saisie de le distance entre électrodes en mètres (m) ou pieds (ft),
» affichage de la valeur de résistivité du sol en Ωm ou Ωft.
Mesure de la résistance des conducteurs de mise à la terre et d'égalisation:
» avec fonction de remise à zéro automatique - avec courant ≥200 mA,
» selon EN 61557-4.
Fonctions supplémentaires de l'appareil de mesure:
» mesures de la résistance des électrodes auxiliaires RS et RH,
» mesures de la tension et fréquence du signal d’interférence,
» mesures en présence des tensions d’interférence dans les réseaux avec fréquence de 16 2/3 Hz, 50 Hz et 60 Hz ainsi que 400 Hz (avec sélection automatique de la fréquence appropriée du signal de mesure ou avec sélection manuelle),
» sélection de la tension de mesure maximale (25 V et 50 V),
» étalonnage de la pince utilisée,
» interopérabilité totale avec l'adaptateur ERP-1,
» mémoire 990 mesures (10 banques de 99 cellules chacune),
» MRU-200-GPS | récepteur GPS intégré,
» horloge de temps réel (RTC),
» transmission de données vers un PC (USB, Bluetooth),
» affichage de l’état de chargement des batteries, chargeur rapide intégré.
MRU-200-GPS est le seul appareil de mesure de la résistance et de l’impédance de prise de terre avec fonction de détermination des coordonnées géographiques du lieu de mesure.
SONEL MRU MOBILE
Version mobile du logiciel coopérant avec les appareils de mesure de résistance de terre et de résistivité du sol MRU-200 et MRU-200-GPS. Vous pouvez la télécharger à partir du Google Play
Accessoires standard:
Batterie NiMH 4,8 V 4,2 Ah WAAKU07
Étui L-2
(seulement pour WMGBMRU200, WMGBMRU200GPS) WAFUTL2
valise XL-3 (seulement pour WMGBMRU200XL3, WMGBMRU200GPSXL3) WAWALXL3
Pince crocodile noire 1 kV 20 A WAKROBL20K01
Pince crocodile rouge 1 kV 20 A WAKRORE20K02
Fil 1,2 m rouge 1 kV (fiches bananes) WAPRZ1X2REBB
Fil 2,2 m noir 1 kV (fiches bananes) WAPRZ2X2BLBB
Fil 25 m rouge pour mesures de terre sur bobine (fiches bananes)
Fil 25 m bleu pour mesures de terre sur bobine (fiches bananes)
WAPRZ025REBBSZ
WAPRZ025BUBBSZ
Fil 50 m jaune pour mesures de terre sur bobine (fiches bananes, blindé) WAPRZ050YEBBSZE
Conducteur pour charge de la batterie à partir de la prise auto 12 V WAPRZLAD12SAM
Câble pour transmission de données USB WAPRZUSB
Cordon d’alimentation 230 V (fiche IEC C7) WAPRZLAD230
4x sonde pour mise dans le sol (30 cm) WASONG30
Harnais pour appareil de mesure (type L-2) WAPOZSZEKPL
Pince de masse (fiche banane) WAZACIMA1
Chargeur pour les appareils de mesure (type Z7) WAZASZ7
Certificat de calibration en usine
Mesure de la résistance de terre - méthode tripolaire et 4 fils
Plage de mesure selon EN 61557-5: 0,100 Ω...19,99 kΩ
Plage d'affichage Résolution Précision
0,000...3,999 Ω 0,001 Ω ±(2% v.m. + 4 chiffres)
4,00...39,99 Ω 0,01 Ω ±(2% v.m. + 2 chiffres)
40,0...399,9 Ω 0,1 Ω 400...3999 Ω 1 Ω
4,00...19,99 kΩ 0,01 kΩ ±(5% v.m. + 2 chiffres)
Mesure de la résistance des prises de terre multiples - méthode tripolaire avec pinces supplémentaires
Plage d'affichage Résolution Précision
0,000...3,999 Ω 0,001 Ω ±(8% v.m. + 4 chiffres)
4,00...39,99 Ω 0,01 Ω ±(8% v.m. +3 chiffres)
40,0...399,9 Ω 0,1 Ω 400...1999 Ω 1 Ω
Mesure des prises de terre multiples - méthode à deux pinces
Plage d'affichage Résolution Précision
0,00...19,99 Ω 0,01 Ω ±(10% v.m. + 3 chiffres)
20,0...149,9 Ω 0,1 Ω ±(20% v.m. + 3 chiffres)
Mesure de l'impédance de prise de terre - méthode d'impulsion
Plage d'affichage
Résolution Précision
0,0...99,9 Ω 0,1 Ω ±(2,5% v.m. + 3 chiffres)
100...300 Ω 1 Ω
L’appareil est conforme aux normes suivantes:
» EN 62305-1 (protection contre la foudre)
» EN 61010-1 (prescriptions générales de sécurité)
» EN 61010-031 (prescriptions particulières de sécurité)
» EN 61326 (compatibilité électromagnétique)
» EN 61557 (exigences pour les appareils de mesure)
» HD 60364-6 (mesures - vérification)
» HD 60364-4-41 (mesures - protection contre les chocs électriques)
» PN-E 04700 (mesures - tests de réception)
Autres données techniques:
» type d'isolement double, conformément aux EN 61010-1 et EN 61557
» catégorie de mesure CAT IV 300 V (CAT III 600 V) selon EN 61010-1
» nombre de mesures effectuées avec pack de batteries >1500
Conditions nominales d'utilisation:
» température de travail
» température de stockage
»
SONEL MRU-120HD
index: WMGBMRU120HD
Mesures de la résistance de terre:
» méthode tripolaire,
» méthode 4 fils,
» méthode tripolaire avec pinces supplémentaires,
» méthode à deux pinces.
Mesures de la résistivité du sol (méthode de Wenner):
» saisie de le distance entre électrodes en mètres (m) ou pieds (ft),
» affichage de la valeur de résistivité du sol en Ωm ou Ωft.
200 mA courant de mesure
Accessoires standard:
Étui L-4 WAFUTL4
Fil 4 m noir 1 kV (fiches bananes) WAPRZ4X0BLBB
Fil 4 m bleu 1 kV (fiches bananes) WAPRZ4X0BUBB
Fil 25 m rouge pour mesures de terre sur bobine (fiches bananes) WAPRZ025REBBSZ
Fil 25 m bleu pour mesures de terre sur bobine (fiches bananes) WAPRZ025BUBBSZ
Fil 50 m jaune pour mesures de terre sur bobine (fiches bananes) WAPRZ050YEBBSZ
Câble pour transmission de données USB WAPRZUSB
Cordon d’alimentation 230 V (fiche IEC C7) WAPRZLAD230
4x sonde pour mise dans le sol (30 cm) WASONG30
2x pince de masse (fiche banane) WAZACIMA1
Harnais pour appareil de mesure (type W-1) WAPOZSZE5
Chargeur pour les appareils de mesure (type Z7) WAZASZ7
Certificat de calibration en usine
Mesure de la résistance de terre - méthode tripolaire et 4 fils
Plage de mesure selon EN 61557-5: 0,30 Ω...19,9 kΩ
Plage d'affichage Résolution Précision
0,00...19,99 Ω 0,01 Ω ±(2% v.m. + 2 chiffres)
20,0...199,9 Ω 0,1 Ω 200...1999 Ω 1 Ω
2,00...9,99 kΩ 0,01 kΩ ±(5% v.m. + 2 chiffres)
10,0...19,9 kΩ 0,1 kΩ
Mesure de la résistance des prises de terre multiples - méthode tripolaire avec pinces supplémentaires
MRU-120HD permet de mesurer les prises de terre multiples sans disjonction des connexions de contrôle avec méthode tripolaire avec des pinces supplémentaires ou la méthode à deux pinces.
SONEL MRU-120
Mesures de la résistance de terre:
» méthode tripolaire,
» méthode 4 fils,
» méthode tripolaire avec pinces supplémentaires,
» méthode à deux pinces.
Mesures de la résistivité du sol (méthode de Wenner):
» saisie de le distance entre électrodes en mètres (m) ou pieds (ft),
» affichage de la valeur de résistivité du sol en Ωm.
Mesure de la résistance des conducteurs de mise à la terre et d'égalisation:
» avec fonction de remise à zéro automatique - avec courant ≥200 mA
» selon EN 61557-4.
Fonctions supplémentaires de l'appareil de mesure:
» mesures de la résistance des électrodes auxiliaires RS et RH,
» mesures de la tension d’interférence et fréquences du signal d’interférence,
» mesures en présence des tensions d’interférence dans les réseaux avec fréquence 50 Hz et 60 Hz,
» sélection de la tension de mesure maximale (25 V ou 50 V),
» coopèrent avec adaptateur ERP-1,
» mémoire de 990 mesures (10 banques de 99 cellules chacune),
» horloge de temps réel (RTC),
» transmission de données vers un PC (USB),
» alimentation par pack batteries, chargeur rapide intégré.
MRU-120 permet de mesurer les prises de terre également sans sondes auxiliaires avec la méthode à deux pinces.
L’appareil est conforme aux normes suivantes:
» EN 61010-1 (prescriptions générales de sécurité)
» EN 61010-031 (prescriptions particulières de sécurité)
» EN 61326 (compatibilité électromagnétique)
» EN 61557 (exigences pour les appareils de mesure)
» HD 60364-6 (mesures - vérification)
» HD 60364-4-41 (mesures - protection contre les chocs électriques)
» PN-E 04700 (mesures - tests de réception)
Autres données techniques:
» type d'isolement double, conformément aux EN 61010-1 et EN 61557
» catégorie de mesure CAT IV 300 V (CAT III 600 V) selon EN 61010-1
» nombre de mesures effectuées avec pack de batteries >1100
Conditions nominales d'utilisation:
» température de travail -10...+50°C
» température de stockage -20...+80°C
» humidité 20...85%
Accessoires standard:
Batterie NiMH 4,8 V 3 Ah WAAKU08
Étui L-2 (seulement pour WMGBMRU120) WAFUTL2
valise XL-3 (seulement pour WMGBMRU120XL3) WAWALXL3
Pince crocodile noire 1 kV 20 A WAKROBL20K01
Fil 1,2 m rouge 1 kV (fiches bananes) WAPRZ1X2REBB
Fil 2,2 m noir 1 kV (fiches bananes) WAPRZ2X2BLBB
Fil 25 m rouge pour mesures de terre sur bobine (fiches bananes) WAPRZ025REBBSZ
Fil 25 m bleu pour mesures de terre sur bobine (fiches bananes) WAPRZ025BUBBSZ
Fil 50 m jaune pour mesures de terre sur bobine (fiches bananes) WAPRZ050YEBBSZ
Câble pour transmission de données USB WAPRZUSB
Cordon d’alimentation 230 V (fiche IEC C7) WAPRZLAD230
Harnais pour appareil de mesure (type L-2) WAPOZSZEKPL
2x pince de masse (fiche banane) WAZACIMA1
Chargeur pour les appareils de mesure (type Z7) WAZASZ7
Certificat de calibration en usine
Mesure de la résistance de terre - méthode tripolaire et 4 fils
Plage de mesure selon EN 61557-5: 0,30 Ω...19,9 kΩ
Plage d'affichage Résolution Précision
0,00...19,99 Ω 0,01 Ω ±(2% v.m. + 2 chiffres)
20,0...199,9 Ω 0,1 Ω 200...1999 Ω 1 Ω
2,00...9,99 kΩ 0,01 kΩ ±(5% v.m. + 2 chiffres)
10,0...19,9 kΩ 0,1 kΩ
Mesure de la résistance des prises de terre multiples - méthode tripolaire avec pinces supplémentaires
Plage d'affichage Résolution Précision
0,00...19,99 Ω 0,01 Ω ±(8% v.m. +3 chiffres)
20,0...199,9 Ω 0,1 Ω 200...1999 Ω 1 Ω
Mesure des prises de terre multiples - méthode à deux pinces
Plage d'affichage Résolution Précision
0,00...19,99 Ω 0,01 Ω ±(10% v.m. + 3 chiffres)
20,0...149,9 Ω 0,1 Ω ±(20% v.m. + 3 chiffres)
MRU-120 permet de mesurer les prises de terre multiples sans disjonction des connexions de contrôle avec méthode tripolaire avec des pinces supplémentaires ou la méthode à deux pinces.
SONEL MRU-30
index: WMGBMRU30
Accessoires standard:
Boîtier L-10
Sacoche M-9
Mesures de la résistance de terre:
» méthode tripolaire,
» méthode 4 fils,
» méthode tripolaire avec pinces supplémentaires,
» méthode à deux pinces..
Mesures de la résistivité du sol (méthode de Wenner):
» saisie de le distance entre électrodes en mètres (m) ou pieds (ft),
» affichage de la valeur de résistivité du sol en Ωm.
Mesure de la résistance des conducteurs de mise à la terre et d'égalisation:
» avec fonction de remise à zéro automatique - avec courant ≥200 mA
» selon EN 61557-4.
Fonctions supplémentaires de l'appareil de mesure:
» mesure de la résistance des électrodes auxiliaires RS et RH,
» mesure de la tension d'interférence,
» mesure en présence des tensions d’interférence dans les réseaux avec fréquence 50 Hz et 60 Hz,
» sélection de la tension de mesure maximale (25 V ou 50 V),
» mémoire de 990 mesures (10 banques de 99 cellules chacune),
» transmission de données vers un PC (USB),
» indication de l’état des batteries.
Autres données techniques:
» type d'isolement double, conformément aux EN 61010-1 et EN 61557
» catégorie de mesure CAT III 300 V selon EN 61010-1
» degré de protection du boîtier selon EN 60529 IP65
» écran
» dimensions
Conditions nominales d'utilisation:
» température de travail
LCD à segments avec rétro-éclairage
200 x 150 x 73 mm
-10...+50°C
» température de stockage -20...+60°C
» humidité
WAFUTL10
WAFUTM9
Pince crocodile noire 1 kV 20 A WAKROBL20K01
Fil 1,2 m rouge 1 kV (fiches bananes) WAPRZ1X2REBB
Fil 2,2 m noir 1 kV (fiches bananes) WAPRZ2X2BLBB
Fil 25 m rouge pour mesures de terre sur bobine (fiches bananes) WAPRZ025REBBSZ
Fil 50 m jaune pour mesures de terre sur bobine (fiches bananes)
WAPRZ050YEBBSZ
Câble pour transmission de données USB WAPRZUSB
Cordon d’alimentation 230 V (fiche IEC C7) WAPRZLAD230
Chargeur pour les appareils de mesure (type Z7) WAZASZ7
Certificat de calibration en usine
Mesure de la résistance de terre - méthode tripolaire et 4 fils
Plage de mesure selon EN 61557-5:2007: 0,53 Ω...9999 Ω pour 50 V
Plage d'affichage Résolution Précision
0,00...19,99 Ω 0,01 Ω ±(3% v.m. + 3 chiffres)
Mesure de la résistance des prises de terre multiples - méthode tripolaire avec pinces supplémentaires
Plage d'affichage Résolution Précision
0,00...19,99
Mesure des prises de terre multiples - méthode à deux pinces
Plage d'affichage Résolution Précision
0,00..19,99
SONEL MRU-21
index: WMGBMRU21
Mesure de la résistance de terre:
» méthode tripolaire,
» méthode bipolaire.
Mesure de la résistance - méthode bipolaire:
» remise à zéro automatique des fils de mesure.
Mesure de la résistance des conducteurs de mise à la terre et d'égalisation:
» conformité à la norme EN 61557-4 avec fonction de remise à zéro automatique - avec courant ≥200 mA.
Fonctions supplémentaires de l'appareil de mesure:
» mesure de la résistance des électrodes auxiliaires RS et RH,
» mesure de la tension d'interférence,
» mesure en présence des tensions d'interférence dans le réseau,
» sélection de la tension de mesure maximale (25 V ou 50 V),
» mémoire de 990 mesures, transmission de données vers un PC via USB,
» indication de l’état des batteries et des piles,
» alimentation par piles ou batteries,
» arrêt automatique,
L’appareil est conforme aux normes suivantes:
» EN 61010-1 (prescriptions générales de sécurité)
» EN 61010-031 (prescriptions particulières de sécurité)
» EN 61326 (compatibilité électromagnétique)
» EN 61557 (exigences pour les appareils de mesure)
» HD 60364-6 (mesures - vérification)
» HD 60364-4-41 (mesures - protection contre les chocs électriques)
» PN-E 04700 (mesures - tests de réception)
Autres données techniques:
» type d'isolement double, conformément aux EN 61010-1 et EN 61557
» catégorie de mesure CAT IV 300 V (III 600 V) selon EN 61010-1
» écran LCD à segments avec rétro-éclairage
» nombre de mesures effectuées avec un pack de piles alcalines >1000 (5 Ω, 2 mesures/min)
» dimensions 260 x 190 x 60 mm
» poids avec piles 1,4 kg
» le produit est conforme aux exigences de compatibilité électromagnétique selon la norme EN 61326-1 et EN 61326-2-2
» alimentation de l'appareil de mesure 4x piles 1,5 V ou batterie type R14
Conditions nominales d'utilisation:
» température de travail -10...+55°C
» température de stockage -20...+70°C
» humidité 20...90%
Accessoires standard:
Boîtier L-4
WAFUTL4
Pince crocodile noire 1 kV 20 A WAKROBL20K01
Pince crocodile bleue 1 kV 20 A WAKROBU20K02
Boîtier pour piles WAPOJ1
Fil 1,2 m bleu 1 kV (fiches bananes) WAPRZ1X2BUBB
Fil 15 m bleu pour mesures de terre sur bobine (fiches bananes)
WAPRZ015BUBBSZ
Fil 2,2 m noir 1 kV (fiches bananes) WAPRZ2X2BLBB
Fil 30 m rouge pour mesures de terre sur bobine (fiches bananes) WAPRZ030REBBSZ
Câble pour transmission de données USB WAPRZUSB 2x sonde pour mise dans le sol (30 cm) WASONG30
Harnais pour appareil de mesure (type L-2) WAPOZSZEKPL
Certificat de calibration en usine
Mesure de la résistance de terre - méthode tripolaire
Plage de mesure selon EN 61557-5: 0,50 Ω...1,99 kΩ pour 50 V; 0,68 Ω...1,99 kΩ pour 25 V
Plage d'affichage Résolution Précision
0,00...9,99 Ω 0,01 Ω ±(2% v.m. + 3 chiffres)
10,0...99,9 Ω 0,1 Ω 100...999 Ω 1 Ω
1,00...1,99 kΩ 0,01 kΩ
» courant de mesure: avec court-circuit >20 mA
» fréquence du courant de mesure: 125 Hz
Mesure de la résistance des conducteurs de mise à la terre et d'égalisation:
Plage de mesure selon EN 61557-4: 0,13 Ω...199 Ω
Plage d'affichage Résolution Précision
0,00...9,99 Ω 0,01 Ω ±(2% v.m. + 3 chiffres)
10,0...99,9 Ω 0,1 Ω 100...199 Ω 1 Ω
Appareil
Appareil de mesure de la résistance de terre et de la résistivité de sol
SONEL MRU-12
index: WMGBMRU12
résistivité du sol sans conversion manuelle
Mesure de la résistance de terre:
» méthode tripolaire,
» méthode 4 fils,
» méthode bipolaire.
Mesures de la résistivité du sol (méthode de Wenner et Schlumberger):
» saisie de le distance entre électrodes en mètres (m) ou pieds (ft),
» affichage de la valeur de résistivité du sol en Ωm ou Ωft. Fonctions supplémentaires de l'appareil de mesure:
» mesure de la résistance des électrodes auxiliaires RS et RH,
» mesure de la tension d'interférence,
» sélection de la tension de mesure maximale (25 V ou 50 V),
» mémoire de 990 mesures,
» transmission de données vers un PC (Bluetooth),
» indication de l’état des batteries et des piles,
» arrêt automatique.
Autres données techniques:
» type d'isolement double, conforme aux normes EN 61010-1 et EN 61557
» catégorie de mesure CAT IV 150 V (III 300 V) selon EN 61010-1
» degré de protection du boîtier selon EN 60529 IP65
» alimentation de l’appareil de mesure piles alcalines ou batterie NiMH AA (x4)
» écran LCD à segments avec rétro-éclairage
» le produit est conforme aux exigences de compatibilité électromagnétique selon la norme EN 61326-1 et EN 61326-2-2
» dimensions 221 x 102 x 62 mm
» poids avec piles 710 g
Conditions nominales d'utilisation:
» température de travail
» température de stockage
» température de référence
-10...+50°C
-20...+60°C
+23...±2°C
» humidité 20...90%
Accessoires standard:
Boîtier M-6
Pince crocodile noire 1 kV 20 A
Pince crocodile bleue 1 kV 20 A
Câble bleu de 15 m pour les mesures de terre sur bobine (fiches bananes)
Câble rouge de 15 m pour les mesures de terre sur bobine (fiches bananes)
Câble jaune de 30 m pour les mesures de terre sur bobine (fiches bananes)
Fil 2,2 m noir 1 kV (fiches bananes)
Fil 2,2 m bleu 1 kV (fiches bananes)
WAFUTM6
WAKROBL20K01
WAKROBU20K02
WAPRZ015BUBBN
WAPRZ015REBBN
WAPRZ030YEBBN
WAPRZ2X2BLBB
WAPRZ2X2BUBB
4x sonde pour mise dans le sol (25 cm) WASONG25
Harnais pour appareil de mesure (type M-1) WAPOZSZE4
Crochet pour suspendre l'appareil de mesure WAPOZUCH1
4x pile AA, LR6
Certificat de calibration en usine
Mesure de la résistance de terre - méthode tripolaire et 4 fils
Plage de mesure selon EN 61557-5:2007: 0,53 Ω...9999 Ω pour 50 V
Plage d'affichage Résolution Précision
0,00...19,99 Ω 0,01 Ω ±(3% v.m. + 3 chiffres)
20,0...199,9 Ω 0,1 Ω
200...1999 Ω 1 Ω ±5% v.m.
2000...9999 Ω 1 Ω ±8% v.m.
» Courant de mesure: avec court-circuit >20 mA, fréquence du courant de mesure 125 Hz ou 150 Hz, tension aux bornes ouvertes sélectionnée 25 V ou 50 V.
» La tension parasite maximale pour effectuer la mesure RE est de 24 V.
Mesure de la résistance de terre - méthode bipolaire
» Courant de mesure: avec court-circuit >20 mA, fréquence du courant de mesure 125 Hz ou 150 Hz, tension aux bornes ouvertes sélectionnée 25 V ou 50 V.
» La tension parasite maximale pour effectuer la mesure RE est de 24 V.
Appareil de mesure de la résistance de terre
SONEL MRU-10
index: WMGBMRU10
Mesures de la résistance de terre:
» méthode tripolaire,
» méthode bipolaire.
Fonctions supplémentaires de l'appareil de mesure:
» mesure de la résistance des électrodes auxiliaires RS et RH, » mesure de la tension d'interférence, » sélection de la tension de mesure maximale (25 V ou 50 V),
» indication de l’état des batteries et des piles,
» arrêt automatique.
Autres données techniques:
» type d'isolement double, conforme aux normes EN 61010-1 et EN 61557
» catégorie de mesure CAT IV 150 V (III 300 V) selon EN 61010-1
» degré de protection du boîtier selon EN 60529 IP67
» alimentation de l’appareil de mesure piles alcalines ou batterie NiMH AA (x4)
» écran LCD à segments avec rétro-éclairage
» le produit est conforme aux exigences de compatibilité électromagnétique selon la norme EN 61326-1 et EN 61326-2-2
» dimensions 221 x 102 x 62 mm
» poids avec piles env. 660 g
Conditions nominales d'utilisation:
» température de travail
» température de stockage
» température de référence
-10...+50°C
-20...+60°C
+23...±2°C
» humidité 20...90%
Accessoires standard:
Boîtier M-6
WAFUTM6
Pince crocodile noire 1 kV 20 A WAKROBL20K01
Câble rouge de 15 m pour les mesures de terre sur bobine (fiches bananes)
WAPRZ015REBBN
Câble jaune de 30 m pour les mesures de terre sur bobine (fiches bananes) WAPRZ030YEBBN
Fil 2,2 m noir 1 kV (fiches bananes) WAPRZ2X2BLBB
2x sonde pour mise dans le sol (25 cm) WASONG25
Harnais pour appareil de mesure (type M-1) WAPOZSZE4
Crochet pour suspendre l'appareil de mesure WAPOZUCH1
4x pile AA, LR6
Certificat de calibration en usine
Mesure de la résistance de terre - méthode tripolaire
Plage de mesure selon EN 61557-5:2007: 0,53 Ω...9999 Ω pour 50 V
Plage d'affichage Résolution
Précision
0,00...19,99 Ω 0,01 Ω ±(3% v.m. + 3 chiffres)
20,0...199,9 Ω 0,1 Ω
200...1999 Ω 1 Ω ±5% v.m.
2000...9999 Ω 1 Ω ±8% v.m.
» Courant de mesure: avec court-circuit >20 mA, fréquence du courant de mesure 125 Hz ou 150 Hz, tension aux bornes ouvertes sélectionnée 25 V ou 50 V.
» La tension parasite maximale pour effectuer la mesure RE est de 24 V.
Mesure de la résistance de terre - méthode bipolaire
» Courant de mesure: avec court-circuit >20 mA, fréquence du courant de mesure 125 Hz ou 150 Hz, tension aux bornes ouvertes sélectionnée 25 V ou 50 V.
» La tension parasite maximale pour effectuer la mesure RE est de 24 V.
Mesures de la température
KT-1K / KT-670 / KT-650 / KT-560
/ KT-530 / KT-525 / KT-520 /
/ KT-256 / KT-128
KT-550
KT-510
KT-256F
Mesures de température sans contact
La thermographie est un procédé de transformation de la radiation infrarouge, c'est-à-dire de la chaleur émise par les objets, en image visuelle, ce qui permet d'évaluer la distribution de la température sur la surface de l'objet observé en mode sans contact.
Ceci est important partout où il est nécessaire de mesurer la température dans des endroits inaccessibles et dangereux. Ceci permet également:
» de mesurer rapidement la température sur les surfaces de toute taille, » de localiser instantanément les lieux de fuite de la chaleur invisibles à l’œil nu due aux défauts de l'isolation des bâtiments et aux erreurs commises pendant les travaux - notamment aux ponts thermiques.
Dans l'analyse thermographique, la mesure dans le spectre infrarouge est utilisée pour déterminer à distance la température de la surface. Puisque chaque corps dont la température est au-dessus du zéro absolu émet un rayonnement thermique présentant des caractéristiques similaires (appelée radiation du corps noir), en mesurant ce rayonnement et connaissant le facteur d’émissivité d'un objet, il est possible de déterminer sa température.
Les caméras infrarouges radiométriques professionnelles enregistrent la température séparément pour chaque point de l'image. Par exemple, pour une caméra avec résolution 640 x 480, la température est enregistrée simultanément pour chacun des 307 200 points. Cela permet d'effectuer une analyse détaillée des images thermiques enregistrées, en montrant différentes températures en différentes couleurs.
Toutes les informations stockées dans le thermogramme peuvent être utilisées par un logiciel spécialisé joint à la caméra thermique. Pendant l'analyse du thermogramme, il est possible de déterminer des points avec la température maximale ou minimale, d'ajuster le facteur d'émissivité de tout ou partie du thermogramme, de lire la température à n'importe quel point du thermogramme, de calculer la température moyenne, de présenter la répartition des températures sous la forme
d'histogrammes ou par isothermes, de combiner une image thermique avec l'image réelle, comme sur l’écran d'une caméra, ce qui permet de localiser avec précision les endroits d'une certaine température, ou de modifier la palette de couleurs en une palette reflétant le mieux la répartition des températures.
Une fonction utile des caméras thermiques est la possibilité de prendre également des photos réelles et des modes des images connectées, ce qui permet de combiner l'image réelle avec l'image thermique et d'afficher de telle sorte que l'image thermique pénètre dans l'image réelle.
La représentation de l'image thermique à l'écran se fait dans la palette choisie par l'utilisateur, qui reflète le mieux les plages de température respectives:
Les appareils utilisés pour mesurer sans contact la température sont également les pyromètres. Leur fonctionnement est basé sur l'analyse du rayonnement thermique émis par l'objet testé. Ces appareils sont utilisés partout où les mesures avec une large plage de températures sont exigées.
Les principaux paramètres qui caractérisent les pyromètres sont les plages de températures mesurées, la précision de mesure et la résolution optique D:S, c'est-a-dire le rapport entre la distance de l'objet et le diamètre de la zone pour laquelle la mesure est effectuée.
Les pyromètres, grâce à leur conception permettent de mesurer les température des objets petits à partir d'un lieu très éloigné. Plus le rapport D:S est grand, plus la mesure est possible des objets de taille inférieure à partir d'un lieu éloigné.
• standard 24,9° x 18,7° / 15 mm / 1,13 mrad / 0,4 m 24,6° x 18,5° / 25 mm / 0,68 mrad / 0,3 m
• grand angle 48,1° x 35,9° / 7,78 mm / 2,19 mrad / 0,15 m 45,4° x 34,8° / 13 mm / 1,31 mrad / 0,15 m
• télé 11,2° x 8,4° / 33 mm / 0,52 mrad / 2 m 11,3° x 8,5° / 55 mm / 0,31 mrad / 1,5 m
• ultra-télé 7,3° x 5,5° / 50,7 mm / 0,34 mrad / 4 m 7,3° x 5,5° / 85 mm / 0,2 mrad / 4 m
• macro 23,3 mm x 17,5 mm / 67 mm / - / 60,7 μm 23,3 mm x 17,5 mm / 67 mm / - / 37,5 μm
Accessoires standard:
2x batterie Li-lon 10,8 V 3,35 Ah WAAKU18
Bloc d'alimentation Z13 pour batteries WAZASZ13
Chargeur de batterie externe WAZASZ14
Câble USB de type C WAPRZUSBC
Câble de réseau LAN terminé par fiches RJ45 WAPRZRJ45
Câble micro HDMI WAPRZMIKROHDMI
Carte SD 64 GB WAPOZSD64
Sangle de cou WAPOZPAS3
Mallette dure WAWALXL9
Certificat de calibration en usine
x 18,5° / 28 mm / 0,43 mrad / 0,3 m
• haute température 24,9° x 18,7° / - / - 24,6° x 18,5° / - / - / - 24,6° x 18,5° / - / - / -
Écran 5", 1280 x 720, tactile LCD haute luminosité
Viseur 1280 x 960 LCOS
Mode d'image IR / Visuel / Infrafusion MIF / PiP
Zoom 1…10 1…35
Plage de températures
Plage 1: -40°C…150°C
Plage 2: 100°C…800°C
Option: 700°C…2000°C
Précision ±2°C ou 2% de la lecture ±1°C ou ±1% de la lecture
Mode d'analyse de l'image
12 points, 12 lignes, 12 zones. Indication de temp.: min, max, moyenne. Isothermes. Alarme temp. Sélection intelligente des contours
16 points, 16 lignes, 16 zones. Indication de temp.: min, max, moyenne. Isothermes. Alarme temp. Sélection intelligente des contours
Palettes 8 10 12
30 points, 30 lignes, 30 zones. Indication de temp.: min, max, moyenne. Isothermes. Alarme temp. Sélection intelligente des contours
Super résolution 4x, 768 x 576 4x, 1280 x 960 2048 x 1536
Images panoramiques - √
Facteur d’émissivité
Réglable de 0,01 à 1,00
Correction de la mesure Distance réglée automatiquement, humidité relative, température ambiante (déviée)
Format d'enregistrement des photos JPG
Commentaires pour photos IR Photos visuelles supplémentaires, sonores, identification de texte, saisie de texte
Module de rapports Rapports PDF
Format de fichiers vidéo MP4 (sans information sur la temp.), IRGD (avec information sur la temp.)
Fonctions intégrées Caméra de photos visuelles 13 MPix, torche LED, GPS, pointeur laser, télémètre laser, microphone, haut parleur, boussole numérique, capteur de lumière
Com. sans fil Wi-Fi, Bluetooth
Mémoire interne Mémoire intégrée (64 GB), carte SD, service cloud
Interfaces Port pour cartes SD (max. 64 GB), LAN 1 Gb/s, micro HDMI, USB type C (transfert de données uniquement), trépied
Alimentation
Temp. de travail
Batterie Li-Ion (4 h de fonctionnement continu), chargeur intégré, bloc d'alimentation AC 110-230 V, 50/60 Hz
-20oC…+50oC
Temp. de stockage -40oC…+70oC
Humidité ≤95%
Résistance aux chocs/ vibrations
Batterie Li-Ion (3 h de fonctionnement continu), chargeur intégré, bloc d'alimentation AC 110-230 V, 50/60 Hz
30g 11 ms (IEC 60068-2-27)
Boîtier IP54
Poids
env. 1,4 kg (avec batterie)
env. 1,5 kg (avec batterie)
Caractéristiques
Voici la plus haute classe de caméras thermiques, permettant de mesurer la température avec une excellente précision. De conception et de construction robustes, les caméras sont idéales pour:
» identifier les problèmes avec les installations électriques, les câbles, les moteurs, les disjoncteurs, les transformateurs, les interrupteurs et autres appareils électriques;
» surveiller les paramètres thermiques des processus de production industrielle;
» identifier les composants mécaniques et électromécaniques surchauffés;
» inspecter les bâtiments en ce qui concerne l'étanchéité d'isolation, les audits énergétiques, les appareils HVAC/R, les inondations et les ravageurs;
» localiser les sources de chaleur cachées (personnes, animaux, objets) dans l’obscurité ou à faible éclairage.
L'écran tactile et l'objectif bougent indépendamment, ce qui permet d'observer les objets même dans des endroits difficiles d'accès. Un très grand nombre de fonctions, un usage intuitif et une ergonomie de l'appareil font que la camera KT-560/650/670/1K est une solution idéale pour chaque thermographiste de haut niveau
Caractéristiques
» enregistrement des images au format JPG (données complètes de l'image)
» enregistrement vidéo IR (sur la carte ou disque de l'ordinateur)
Photos visuelles supplémentaires, sonores, identification de texte, saisie de texte
Module de rapports Rapports PDF
Format de fichiers vidéo
Fonctions intégrées
Résolution des caméras des photos visuelles
• Autres fonctions
MP4 (sans information sur la temp.), IRGD (avec information sur la temp.)
Torche LED, GPS, pointeur laser, télémètre laser (0,1…40 m), microphone, haut parleur, boussole numérique
Com. sans fil Wi-Fi, Bluetooth
Mémoire interne Mémoire intégrée (64 GB), carte SD
Interfaces Port pour cartes SD (max. 256 GB), USB type C, trépied
Alimentation
Temp. de travail
Temp. de stockage
Batterie Li-Ion
(5 h de fonctionnement continu), chargeur intégré, bloc d'alimentation AC 110-230 V, 50/60 Hz
-20°C…+50°C
-40°C…+60°C
Boîtier IP54
Poids env. 1,15 kg (avec batterie)
Batterie Li-Ion (4 h de fonctionnement continu), chargeur intégré, bloc d'alimentation AC 110-230 V, 50/60 Hz
Caractéristique
Peu importe si vous prenez des photos ou enregistrez des films, caméra Sonel KT-510/520/525/530/550 répondra à vos attentes. Les caméras équipées de matrices modernes, d'une large plage de mesure de température et des objectifs de haute qualité garantissent le haut niveau de détails des images enregistrées et la précision des mesures réalisées. Les caméras sont disponibles en plusieurs variantes, ce qui permet la sélection de la configuration appropriée pour les besoins des utilisateurs individuels.
Modernité et confort
Un grand écran avec le traitement électronique des données innovant a été placé dans un boîtier compact, cce qui garantit une parfaite combinaison d'une haute performance et d'un confort de travail.
De plus, grâce à sa poignée confortable et à ses touches accessibles, elle est extrêmement ergonomique à utiliser et fonctionne parfaitement comme un outil dans les mains des spécialistes de thermographie plus et moins expérimentés.
La thermographie ce n'est pas tout
Les caméras sont également équipées d'un objectif de l'image visible et des technologies connexes de „mixage" des images: PIP et MIR. La torche intégrée LED et le laser améliorent la qualité du travail, ce qui rend plus facile à la fois la prise des photos et l'interprétation ultérieure du matériel recueilli.
La photo n'est que le début
Le module de reporting intégré permet de créer et d'imprimer des rapports directement depuis la caméra. Les interfaces de communication intégrées garantissent une communication permanente entre la caméra et l'ordinateur ou un autre dispositif mobile, également par l'intermédiaire d'un réseau sans fil.
Grâce aux technologiques et aux solutions de pointe, les caméras garantissent le plein contrôle et la flexibilité dans différentes situations, elles sont un outil idéal aussi bien pour les utilisateurs débutants que pour les professionnels en matière de thermographie.
Caractéristiques
» enregistrement des images au format JPG (données complètes de l'image)
» enregistrement vidéo IR (sur la carte ou disque de l'ordinateur)
» interfaces: USB type C, Wi-Fi, Gigabit Ethernet, slot SD, Bluetooth
» zoom numérique
Accessoires standard:
2x batterie Li-lon 7,4 V 3,2 Ah WAAKU33
Câble USB de type C WAPRZUSBC
Câble de réseau LAN terminé par fiches RJ45 WAPRZRJ45
Adaptateur de transfert de données (USB-C/RJ45) WAADAUSBCRJ
Sangle de poignet WAPOZPAS8
Carte SD 64 GB WAPOZSD64
Bloc d'alimentation Z-37 WAZASZ37
Chargeur de batterie externe Z-38 WAZASZ38
Mallette dure XL-16 WAWALXL16
Certificat de calibration en usine
Caméra thermique
SONEL KT-256F / KT-256 / KT-128
index: WMGBKT256F / WMGBKT256 / WMGBKT128
• KT-256
Détente
Mesure de la température par simple pression
KT-256F
Détente de l’autofocus
Netteté de l'image par simple pression
Détente
Mesure de la température par simple pression
Thermographie immédiate
KT-128 / 256 / 256F est une camera spéciale. Économique, pratique et facilement maniable, un outil puissant dans le travail quotidien.
La caméra est utilisée pour des diagnostics de base. Elle est équipée d'une matrice avec une résolution de:
» KT-128 | 120 x 90 pixels,
» KT-256 • KT-256F | 256 x 192 pixels, supportée par une caméra visible, un pointeur laser et des fonctionnalités supplémentaires, elle satisfait donc pleinement aux besoins des utilisateurs de ce type d'appareils.
KT-256F | Autofocus
La caméra KT-256F est équipée d'une fonction d'acquisition automatique d'images nettes (autofocus), qui permet de mesurer facilement des objets proches ou éloignés.
Utilisation
KT-128 / 256 / 256F trouve son utilisation partout où la température des objets a de l'importance et risque d'affecter le fonctionnement des appareils. Elle est particulièrement utile dans:
» l'ingénierie de électricité,
» la construction,
» l'industrie,
» HVAC.
Fonctionnalités
» plage de mesures:
• KT-128 | -20°C...400°C
• KT-256 • KT-256F | -20°C...550°C
» démarrage rapide
» température mesurée rapidement
» signalisation automatique du dépassement du seuil d'alarme
» KT-256F | autofocus
» enregistrement des images sur carte SD
» batterie Li-Ion intégrée permettant:
• KT-128 | 5 heures de fonctionnement
• KT-256 • KT-256F | 16 heures de fonctionnement
» connecteurs: USB de type C et port SD
» possibilité d’installation sur trépied
Accessoires standard:
Bloc d'alimentation WAZASZ20
Câble USB de type C WAPRZUSBC
Carte microSD 16 GB WAPOZMSD16
Carte microSD 32 GB WAPOZMSD32
Sangle WAPOZPAS1
Déclaration de vérification
Résolution du capteur 120 x 90 / 17 µm VOx 256 x 192 / 12 μm VOx
Gamme spectrale 7,5~14 µm
Fréquence d’image 25 Hz
Sensibilité 60 mK 45 mK
Netteté
Distance focale fixe
Automatique
Objectif (champs de vision / distance focale) 50° x 38°/2,28 mm 56° x 48°/3,2 mm 25° x 19°/7 mm
(pour la température ambiante de 15°C…30°C, et température de l'objet au-dessus de ≥0°C)
Mode d'analyse de l'image Point. 3 champs. Indication de temp.: min, max. Alarme de température
Palettes 6
Facteur d'émissivité
Correction de la mesure
Réglable de 0,01 à 1,00, ou de la liste de matériaux
Distance, température ambiante (déviée) à régler
Format d'enregistrement des images JPG
Fonctions intégrées
Connecteurs
Alimentations
de travail
de conservation
Caméra de photos visuels 2 MPix, torche LED, pointeur laser
Port Carte microSD (max. 32 GB), USB de type C, trépied
Batterie Li-Ion (durée de fonctionnement >5 heures), chargeur intégré (temps de charge < 2,5 heures), bloc d’alimentation AC 110-230 V 50/60 Hz
Batterie Li-Ion (durée de fonctionnement >16 heures), chargeur intégré (temps de charge < 2,5 heures), bloc d’alimentation AC 110230 V 50/60 Hz
env. 0,35 kg env. 0,38 kg
KT-128
SONEL THERMOANALYZE 3
index: WAPROTHERMOANALYZE3
Logiciel pour analyse et rapports faisant partie du kit de cameras thermiques.
Possibilité de corriger le facteur d'émissivité pour toute ou partie de la zone du thermogramme - le facteur peut être corrigé individuellement pour chaque zone sélectionnée.
Sélection des zones analysées - délimitation d'une zone rectangulaire, ovale ou de forme quelconque.
Relevé de la température à n'importe quel point - lorsque vous placez le curseur dans la fenêtre « Informations » la température relevée est affichée en continu avec les coordonnées actuelles et d'autres informations enregistrées sont accessibles (température maximale, humidité, émissivité).
Mise en œuvre de la technologie lnfra Fusion - sur une partie de l'image visible le thermogramme est appliquée, avec une palette sélectionnée par l'utilisateur. Le thermogramme est appliqué avec la transparence sélectionnée, ce qui permet au mieux de montrer et marquer les zones à intérêt, surtout quand il est difficile de comparer visuellement les endroits du thermogramme avec des détails de l'image visible de l'objet observé.
SONEL KT MOBILE
Version mobile du logiciel coopérant avec des caméras thermiques de Sonel. Avec cette application, vous pouvez voir l'image réelle sur votre téléphone et effectuer à distance un certain nombre d'autres opérations en contrôlant la camera à partir de votre appareil mobile. L'application peut être téléchargée à partir du Google Play
Détermination et relevé de la température minimale, maximale, moyenne pour toute la zone et sur chaque zone sélectionnée. Sélection d'une section (ligne droite ou brisée).
Création d'un rapport d'une manière simple, en utilisant la méthode « glisser-déposer » vous pouvez transférer dans le rapport tout ce que vous voulez inclure la-dedans - thermogrammes, images visibles correspondantes.
Enregistrement de toutes les corrections apportées et des points caractéristiques pour permettre une analyse plus approfondie à un moment ultérieur. Sélection de la palette de couleurs visuellement optimale (parmi les 9 disponibles dans le logiciel) pour visualiser le mieux les changements de température. Détermination de la plage de températures pour illustrer le mieux leur répartition (en mode manuel ou automatique).
La licence du logiciel est illimitée - il peut être utilisé simultanément sur plusieurs ordinateurs.
Le logiciel est disponible sur le site web: www.sonel.com
Pyromètre
SONEL DIT-500
index: WMGBDIT500
Mesures
» Mesure précise sans contact de la température.
» Émissivité réglable dans la plage de 0,10 à 1,00.
» Résolution de 0,1°C et 0,1°F.
» Pointeur laser: double.
» Connecteur pour sonde type K. Fonctions supplémentaires
» Affichage de température MAX, MIN, DIF, AVG.
» Retenue automatique du résultat de mesures (HOLD).
» Commutateur des unités: °C / °F.
» Alarme pour hautes et basses températures.
» Rétro-éclairage de l’écran.
» Arrêt automatique AUTO-OFF.
Caractéristique
Les pyromètres professionnels et compacts de la série DIT offrent des solutions aux problèmes dans tous les domaines dans lesquels les conditions de température spécifiques sont requises. La commande intuitive des appareils avec une seule main et le boîtier ergonomique garantissent un travail quotidien sans problème.
Utilisations
» Utilisation dans le domaine HVACR.
» Utilisation dans le génie électrique.
» Utilisation dans le génie mécanique.
» Utilisation dans l'industrie.
Paramètres particuliers
» Mesures de la température dans la plage -50°C...1600°C
» Coopération avec sonde de température externe - plage de mesure de la température -50°C...1370°C
» Rapport D:S égal à 50:1
» Mémoire de données (LOG) pour 100 mesures
» Pointeur laser double (détermination du champ de mesure).
» Transmission de données vers un PC via connexion USB.
SONEL IR THERMOMETER
Logiciel dédié au PC. Il permet de télécharger les résultats de la mémoire du pyromètre DIT-500 et de superviser les mesures de la température en continu en téléchargeant les résultats en temps réel.
Accessoires standard:
Câble de transmission de données mini-USB WAPRZUSBMNIB5
Sonde de mesure de la température (type K) WASONTEMK
Mini trépied WAPOZSTATYW
Valise
Pile 9 V
Certificat de calibration en usine
Données techniques
DIT-500
Toutes les mesures avancées en milieu industriel
Écran LCD à segments, rétro-éclairé
Sensibilité spectrale 8~14 μm
Facteur d’émissivité réglable numériquement dans la plage 0,10 ... 1,00
Diode laser à semiconducteurs puissance de sortie <1 mW longueur d'onde 630~670 nm laser classe 2 (II)
Alimentation pile alcaline 9 V NEDA 1604A ou IEC 6LR61
Température de travail 0...50°C 32...122°F
Température de stockage -20...+60°C -4...+140°F
Humidité 10...90%
Indications du dépassement de la plage symbole “----”
Temps de réponse 150 ms
Poids
350 g
Dimensions 230 x 155 x 54 mm
SONEL DIT-200 / DIT-120
index: WMGBDIT200 / WMGBDIT120
Mesures
» Mesure précise sans contact de la température.
» Émissivité réglable dans la plage de 0,10 à 1,00.
» Résolution de 0,1°C et 0,1°F.
» Pointeur laser:
• DIT-200 | rond,
• DIT-120 | double.
» DIT-200 | Connecteur pour sonde type K. Fonctions supplémentaires
» Affichage de température MAX, MIN, DIF, AVG.
Accessoires standard - DIT-200:
Sonde de mesure de la température (type K) WASONTEMK
Holster WAFUTS5
2x pile AAA 1,5 V
Certificat de calibration en usine
Accessoires standard - DIT-120:
Holster WAFUTS5
2x pile AAA 1,5 V
Certificat de calibration en usine
Données techniques
Écran LCD à segments, rétro-éclairé
Sensibilité spectrale 8~14 μm
Facteur d’émissivité réglable numériquement dans la plage 0,10 ... 1,00
Diode laser à semiconducteurs puissance de sortie <1 mW longueur d'onde 630~670 nm laser classe 2 (II)
Alimentation 2x pile AAA 1,5 V
Température de travail 0...50°C 32...122°F
Température de stockage -10...+60°C 14...+140°F
Humidité 10...90%
Indications du dépassement de la plage symbole “----”
» » Retenue automatique du résultat de mesures (HOLD).
» Commutateur des unités: °C / °F.
» Alarme pour hautes et basses températures.
» Rétro-éclairage de l’écran.
» Arrêt automatique AUTO-OFF.
Caractéristique
DIT-120 et DIT-200 sont des pyromètres pour les professionnels. Boîtier durable, poignée ergonomique, touches accessibles avec un doigt - tout cela contribue au confort de l'utilisateur. Les paramètres techniques parlent d'eux-mêmes. Le viseur laser avancé indiquera avec précision et sans ambiguïté la zone à partir de laquelle la mesure est prise.
Utilisations
» Mesure de la température des transformateurs.
» Contrôle de la température des rails conducteurs et des connexions.
» Supervision de l’état des dispositifs de chauffage et de refroidissement.
» Contrôle de la température des matériaux dans les procédés métallurgiques.
» Contrôle du chauffage des rouleaux et des roulements des convoyeurs de transport.
» ...et bien, bien d'autres.
Paramètres particuliers
DIT-200
» Mesures de la température dans la plage -50°C...1000°C
» Coopération avec sonde de température externe - plage de mesure de la température -50°C...1370°C.
» Rapport D:S égal à 20:1
» Pointeur laser rond (détermination du champ de mesure).
DIT-120
» Mesures de la température dans la plage -50°C...650°C
» Rapport D:S égal à 12:1
» Pointeur laser double (détermination du champ de mesure).
de réponse
Mesures haute tension
S-120 DC / S-110 DC / S-80 DC / S-50 DC / S-25 DC
S-57 VLF / S-44 VLF / S-36 VLF / S-24 VLF
SONEL UV-260
index: WMGBV260
Type d'image
Paramètres de la section UV
Monochromatique
Sensibilité minimale UV 2,2 x 10-18 W/cm2
Décharge minimale détectée 1 pC à partir de 10 mètres
Gamme spectrale UV 240 ... 280 nm
Champ de vision (WxS) 5,5° x 4,0°
Réglage de la netteté Automatique et manuel (UV et bande visible)
8000 photos ou >4 heures de vidéo (pour carte 2 GB)
Transfert des fichiers USB, lecteur de cartes
Alimentation
Consommation d'énergie 10 W
Type de batterie Li-Ion (2 pcs en kit)
Durée de fonctionnement avec batterie 2 heures
Chargement Chargeur externe ou intégré
Alimentation externe 9-12 V, 10 VA
Chargeur secteur 110...240 V AC, 50/60 Hz / 12 V DC 3,8 A
Autres paramètres
Température de travail -10°C ... +50°C
Température de stockage -25°C ... +60°C
Humidité relative 95% sans condensation
Dimensions
238 x 165 x 91 mm
Poids 2,5 kg
Entrée de puissance √
Prise pour cartes SD √
Sortie vidéo CVBS
Entrée / sortie audio Micro / écouteurs
Accessoires standard:
Source de courant
2x batterie Li-lon 7,2 V 2,2 Ah WAAKU22
Chargeur de batterie externe WAADALB220
Câble vidéo RCA/RCA WAPRZVIDRCA
Conducteur pour charge de la batterie à partir de la prise auto 12 V WAPRZLAD12SAM1
Harnais pour caméra WAPOZSZEUV260
Jeu d'écouteurs avec microphone WAPOZSLU2
Mallette dure WAWALXL11
Carte SD 4 GB WAPOZSD4
Description de l'appareil
UV-260 est un appareil de haute qualité, professionnel et en même temps léger et intuitif et permettant de diagnostiquer des installations à distance d'une manière simple et rapide sans déranger leur fonctionnement. La conception mettant l'accent sur une fonctionnalité élevée permet de détecter et de surveiller les décharges corona, en arc et superficielles dans le secteur de l'énergie. C'est un moyen d'analyser l’état technique actuel des équipements, tels que la ligne à haute tension et de localiser des problèmes pour éviter les détériorations ou les accidents majeurs.
UV-260 est la solution la plus récente et innovante pour la détection des émissions de rayonnement UV!
Paramètres supplémentaires:
» localisation precise des sources des decharges,
» enregistrement et lecture des films vidéo et des images,
» haute sensibilité UV,
» auto focus pour UV et image visible,
» réduction de bruit automatique,
» 5,7” écran tactile LCD,
» manque de sensibilité au rayonnement solaire tout en travaillant en plein jour,
» alarme auxiliaire à LED du rayonnement UV,
» GPS intégré,
» logiciel PC pour transfert de données et création de rapports.
• S-50 / 80 / 110 / 120 DC | mise à la terre externe
» S-25 DC | Système électronique interne de charge de batterie avec protection contre les décharges profondes
» Mesure de tension directement à la sortie HV
» Protection contre les courts-circuits de sortie:
• S-25 DC | courant de sortie limité électroniquement
• S-50 / 80 / 110 / 120 DC | protection contre les surintensités de sortie
» Sortie avec mise à la terre
» S-25 DC | Indépendant de l'alimentation externe grâce à la batterie interne
Caractéristique
Les dispositifs de la série S-xx DC sont des testeurs universels de haute tension. Ce sont des appareils extrêmement durables, mais en même temps légers, compacts et faciles à transporter grâce à la mallette de transport sur roulettes (uniquement S-50 / 80/ 110 / 120 DC).
Les objets volumineux, tels que les câbles d'alimentation blindés seront correctement et automatiquement déchargés par le module de décharge intégré, en cas d'erreur ou d'expiration du temps de test.
L'interrupteur à clé, le verrouillage de mise en marche et le circuit de mise à la terre de protection garantissent une sécurité maximale. S-25 DC se distingue d'une manière particulière. Non seulement avec ses dimensions modestes. Grâce à la batterie interne, il permet de faite des tests même en l'absence d'accès au secteur.
Champs d'application
» Tests de réception des systèmes de câbles ayant fait l'objet d'un entretien ou d'une réparation
» Tests avant mise sous tension des câbles et des boîtes de jonction nouvellement installés
» S-25 DC | Tests de tension de la gaine pour câble
» S-50 DC / 80 DC / 110 DC / 120 DC | Tests préventifs réguliers des câbles
» Tests d'appareils électriques
Accessoires standard - S-25 DC:
Étui de protection
Cordon d'alimentation secteur
Câbles d'alimentation avec tension externe DC
Câble de mise à la terre de protection, 3 m
Câble de mise à la terre de service, 3 m
Câble haute tension (blindé), 3 m
Paquet de service
Clés de démarrage
Accessoires standard - S-50 DC / S-80 DC / S-110 DC / S-120 DC:
Étui de protection
Dispositif de mise à la terre
Câble de mise à la terre relié à la masse de l'objet testé, 3 m
Câble de mise à la terre de service, 3 m
Câble haute tension, 2 m
Paquet de service
Clés de démarrage
Alimentation
Consommation d'énergie
Tension de sortie
Courant de sortie nominal pour
de sortie max.
batterie interne secteur, commutable 115 / 230 V, 50-60 Hz alimentation externe par tension continue 11…15 V DC
secteur 230 V / 50 Hz (option: 115 V / 60 Hz)
réglage en continu polarité négative ondulation < 0,25%
Autonomie de la batterie à pleine charge 45
Décharge - Système de déchargement automatique intégré
» Commande à l'aide d'un menu avec écran OLED classe industrielle
» Séquence de tests entièrement automatique
» Minuterie intégrée 1-300 min avec déclenchement automatique
» Fonction de détection de claquage intégrée
» Fonction de détection de temps de court-circuit intégrée
» Mesure de la tension à la sortie haute tension
» Sortie avec mise à la terre
» Protection contre le déclenchement involontaire de la mesure
» Circuit de protection / indications selon EN 50191
» Mesure du courant de fuite pendant le test VLF
Caractéristique
Les kits de la série S VLF compacts, robustes et portables sont utilisés pour tester les câbles moyenne tension conformément aux normes IEEE400, IEC 60502-2, CENELEC HD 620 et 621 ainsi que DIN VDE 0276/620 et 621. Le test est réalisé en utilisant la méthode de faibles contraintes électriques, avec la tension VLF (très basse fréquence, ang. Very Low Frequency) avec une fréquence de 0,1 Hz. Le test VLF est le moyen le plus rapide pour détecter les défauts d'isolement. L'appareil de la série S VLF peut tester des câbles avec isolation en plastique (XLPE, PE-, EPR), ainsi que huile-papier (PILC). De plus, il est possible d'effectuer un test avec tension continue.
Caractéristiques optionnelles
» Enregistrement de données de mesure (USB) pour les kits de test VLF
» Extension de la fréquence de mesure: 0,05 + 0,02 Hz
» Fils de mesure à commander
» Mallette
SONEL VLF TESTER SOFTWARE
index: WAPROVLFTS
Le logiciel Sonel VLF Tester Software génère un rapport de test basé sur des fichiers de données individuels enregistrés.
La première page du rapport généré est de nature générale. Les pages suivantes décrivent les tests individuels du système de câbles d'alimentation. Le logiciel est facile à utiliser, il est donc possible de créer rapidement un protocole PDF intéressant pour l'utilisateur final.
Accessoires standard:
Câble haute tension (blindé) 5 m
Câbles de pontage
Câble reliant le module haute tension à la masse de l'objet testé
Câble reliant le module de commande à la mise à la terre de protection
Paquet de service
Clés de démarrage
Boîte de transport WAWALVLF
Tension de sortie
Formes d'ondes de la tension
tension proche de l'onde sinusoïdale, symétrique, avec mesure True RMS DC
tension continue, polarité négative et positive
Courant de déclenchement (DC) 10 mA
Longueur de câble maximale, capacité maximale (VLF)
jusqu'à 60 km (15 µF pour 24 kVRMS, 0,02 Hz)*
jusqu'à 60 km (15 µF pour 18 kVRMS, 0,02 Hz)*
Charge max. pour tension de sortie max. (VLF) et 0,1 Hz 5 µF pour 24 kVRMS 2,4 µF pour
Décharge - système de déchargement automatique intégré
Construction en deux parties : module de commande et module haute tension
et poids
Mesure des faibles résistances
MMR-6700
MMR-6500
MMR-650

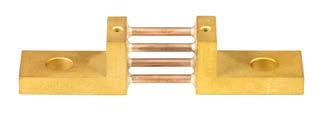

Mesure des faibles résistances
Les mesures des faibles résistances sont effectuées lors du test de la résistance des connexions: soudées, des barres d’équipotentialité, des contacts, des câbles et des bobines à faible résistance. Les appareils de mesure des faibles résistances peuvent être utilisés également pour vérifier les enroulements de moteurs et de transformateurs. Ces tests comprennent également le contrôle de la qualité des joints de soudure, la continuité des conducteurs de mise à la terre.
Les mesures des faibles résistances peuvent être effectuées par plusieurs méthodes.
La plus populaire est la méthode technique et la mesure du pont de Thomson (pont à six bras). Pour les petites valeurs de la résistance, de l'ordre de microohms, le rôle important apartient aux résistances des fils et des contacts de résistance dans les endroits de connexion, ce qui explique pourquoi la conception du pont fournit des bornes de courant séparées et des bornes de tension aux résistances Rx et R p . Il est recommandé que toutes les autres résistances soient d'une résistance 1000 fois supérieure à la résistance des conducteurs.
Mesures avec l'appareil MMR-650
En raison des valeurs très faibles des résistances mesurées, la méthode à quatre fils a été utilisée, celle qui permet d'effectuer des mesures précises sans tenir compte de l'impact de la résistance des fils de mesure. Il n'est donc pas nécessaire d’étalonner manuellement l'appareil ni les fils de mesure, cependant, cela est possible (par exemple, en cas d’utilisation d’autres types de pointes de mesure), mais il y a toujours la possibilité de revenir sur les paramètres d’étalonnage usine de l’appareil.
Avant de commencer la mesure, il faut sélectionnez avec le commutateur rotatif le courant maximal de mesure dans la plage de 0,1 mA à 10 A. La plage de mesure et donc le courant est sélectionnée manuellement ou automatiquement. Dans certains cas (par exemple, dépassement de la puissance autorisée dissipée sur l'objet), il peut être souhaitable de limiter le courant maximal traversant l'objet testé. MMR-620 dispose d'un blocage permettant de fixer la limite supérieure autorisée du courant de mesure.
Schéma de principe du pont Thomson
A l’état d'équilibre du pont, le courant circulant dans la branche du galvanomètre est égale à zéro. La formule de la résistance mesurée est la suivante:
La précision de la mesure avec le pont Thomson dépend du décalage par rapport à l’insensibilité, qui, pour des faibles résistances de l'ordre Rx = 10-6..10-5 Ω est particulièrement évident. La précision dépend également de l'erreur de reproduction du modèle lié à la qualité des éléments particuliers du pont. Au cours de la mesure, il peut y avoir des erreurs supplémentaires dues aux surcharges de courant des résistances étudiée et de référence, des changements de températures et de la présence de forces électromotrices supplémentaires dans le système.
En raison des inconvénients et des limitations des ponts techniques traditionnelles, il y a maintenant une tendance à construire des appareils de mesure électroniques pour mesurer les petites résistances dans la plage de l'ordre d'un micro jusqu’à quelques centaines d'ohms. Les appareils permettent de mesurer des résistances très petites, même avec une résolution de l'ordre de 0,1 μΩ. Une caractéristique importante des micro-ohmmètres modernes est la facilité d'utilisation, un grand nombre de modes de mesure et la possibilité de travailler avec un ordinateur. Ces appareils mesurent la résistance en utilisant la méthode technique. Tout élément conducteur peut être décrit par la formule selon la loi d'Ohm:
Ux I =
U x - chute de tension sur un élément, I - intensité du courant circulant, R x - résistance mesurée.
Mesure de la résistance avec méthode technique (configuration avec tension mesurée correctement)
La configuration avec tension mesurée correctement est utilisé avec de petites résistances, quand le courant circulant à travers l'élément mesuré est plusieurs fois supérieur au courant du voltmètre mesurant la chute de tension sur cet objet. La résistance obtenue après la mesure est calculée à partir de la relation:
Rx Ux I - Iv =
I v - courant circulant dans le voltmètre.
L'appareil mesure la résistance provoquant le passage du courant à travers l'objet mesuré (par conducteurs de courant), tout en contrôlant la chute de tension aux bornes des fils de tension. Toute rupture dans le circuit quelconque sera respectivement signalée et la mesure de la résistance ne sera pas possible.
Mode de fonctionnement
L'utilisateur sélectionne le mode de la réalisation de la mesure parmi quelques modes disponibles:
» en mode manuel, chaque mesure doit être déclenchée par l'opérateur en appuyant sur la touche „Start”,
» en mode automatique, la mesure commence lorsque la dernière borne de mesure est connectée,
» » pour le mode de mesure en continu, les mesures sont effectuées en cycle, toutes les 3 secondes (mode résistif) ou en continu (mode inductif).
Les mesures peuvent être effectuées avec un courant:
» ne circulant que dans une direction ou » dans deux directions opposées.
Le test avec courant unidirectionnel accélère les mesures, tandis que le test avec courant bidirectionnel élimine les erreurs résultant de la présence de tensions internes et de forces électrothermiques dans l'objet mesuré. Lors de la mesure du courant bidirectionnel comme résultat principal, la valeur moyenne de la résistance à partir de deux mesures est affichée, le courant circulant dans des directions opposées. En outre, des résultats supplémentaires sont affichés , notamment la résistance RF avec le courant circulant dans le sens dit „en avant" et la résistance RR avec le courant circulant dans le sens dit „en arrière".
La durée normale de la mesure est de 3 secondes. Afin de mesurer l'objet à caractère inductif, vous pouvez choisir la durée de mesure prolongée. Pour les objets à haute inductance, la durée de la mesure se prolonge de quelques minutes et après la mesure finie, l'objet mesuré est déchargé.
Il est possible d'utiliser un mode de mesure accéléré des dispositifs à caractere inductif (mode FAST), qui, avec une précision légèrement détériorée, accélère la procédure de mesure.
Le mode de fonctionnement suivant est le mode de fonctionnement fenêtré, permettant de définir les limites supérieure et inférieure entre lesquelles le résultat de la mesure doit se placer. Les résultats en dehors de cette plage sont signalés par deux bips sonores longs.
Les limites de la plage acceptable de la variabilité des résultats sont déterminées par l'utilisateur.
Lors de l'utilisation du mode automatique et continu, le dépassement des plages déterminées provoquera l'interruption de la série de mesures et l'attente d'une réaction de la part de l'utilisateur
Appareils de mesure de la résistance de contact
SONEL MMR-6700 / MMR-6500
index: WMGBMMR6700 / WMGBMMR6500
Utilisation
Les microohmmètres de la série MMR-6xxx sont des appareils de construction moderne, qui permettent une approche sans précédent pour les mesures des faibles résistances. Les dispositifs permettent de faire les mesures des objets de résistance avec du courant fort et ils disposent d'un module unique dans sa classe de mesure des objets d'induction avec du courant jusqu'à 10 A
Capacités de l'appareil
Grâce à l'utilisation des algorithmes spéciaux et des fonctions de mesure ainsi que du courant stabilisé non pulsé, les microohmmètres de la série MMR-6xxx permettent de travailler dans les conditions difficiles. L’utilisation du courant jusqu’à 200 A et d'une source de haute puissance permet de mesurer les contacts du disjoncteur WN avec une incertitude de base de 0,25%.
Relevés faciles
Le microohmmètre MMR-6xxx est équipé d'un écran 5" lisible, tactile, couleur avec une résolution 800 x 480 px, facilitant le service de l'interface et la visibilité des résultats de mesure.
Système d'assistance
L’écran grand et lisible a permis de mettre en place une assistance pratique facilitant l'utilisation de l’appareil.
Caractéristiques du produit
» mesure des objets de résistance avec du courant jusqu’à 100/200 A
» mesure des objets d'induction avec du courant jusqu’à 10 A
» mesure des objets avec mise à la terre bilatérale (par ex. des contacts principaux du disjoncteur HV)
» mesure avec flux de courant unidirectionnel ou bidirectionnel
» haute résistance aux interférences,
» mesure de la température des bobinages
» compensation automatique de la température des objets mesurés
» interface moderne avec écran tactile et mémoire étendue
» coopération avec imprimante et lecteur de codes 2D
» communication via Wi-Fi, USB et LAN
» IP67
Mesure de la résistance de contact avec courant élevé
Plage Résolution Précision Plage de mesure
0,0…999,9 μΩ 0,1 μΩ
1,0000…1,9999 mΩ 0,0001 mΩ
mΩ 0,0001 mΩ 0,0…999,9 μΩ 0,1 μΩ
1,0000…7,9999 mΩ 0,0001 mΩ
* seulement MMR-6700
Mesure des objets de résistance et d'induction avec faible courant
Plage Résolution
0,0001
0,001
Accessoires standard:
2x Pince crocodile noire 1 kV 32 A WAKROBL30K03
2x pince Kelvin 1 kV 25 A WAKROKELK06
Fil de courant 3 m noir l1 (200 A, 25 mm2) WAPRZ003BLI1
Fil de courant 3 m rouge l2 (200 A, 25 mm2) WAPRZ003BLI2
Fil 3 m bleu 1 kV U1 (fiches bananes) WAPRZ003BUBBU1
Fil 3 m bleu 1 kV U2 (fiches bananes) WAPRZ003BUBBU2
Conducteur 3 m à deux fils (10 / 25 A) U1 / l1
(pour les mes.≤10A) WAPRZ003DZBBU1I1
Conducteur 3 m à deux fils (10 / 25 A) U2 / I2
(pour les mes.≤10A) WAPRZ003DZBBU2I2
Câble pour transmission de données USB WAPRZUSB
Cordon d’alimentation 230 V (fiche IEC C19) WAPRZZAS1
Sonde de mesure de la température ST-3 WASONT3
Étui L-4 WAFUTL4
Certificat de calibration en usine
Appareil de mesure de résistance des enroulements et de petites résistances
SONEL MMR-650
index: WMGBMMR650
Caractéristiques du produit
» mesure des enroulements du transformateur (y compris des transformateurs à noyau en métal amorphe)
» fonction de démagnétisation du noyau du transformateur
» fonction de compensation automatique de la température (sonde de température)
» fonction de détermination de la température du moteur sous charge,
» haute résistance aux interférences
» mesure des objets de résistance avec du courant bidirectionnel
Utilisation
L'appareil de mesure MMR-650 est utilisé pour mesurer la résistance des objets présentant des propriétés résistives et inductives, aussi bien des enroulements des transformateurs- y compris des transformateurs à noyau en métal amorphe- que des objets de caractère résistif. Le produit est destiné à être utilisé dans les centrales électriques, les chemins de fer et les entreprises de maintenance, dans le but de mesurer:
» les enroulements des transformateurs et des moteurs,
» les protections électriques, les contacts,
» les connexions de mise à la terre, les connexions de compensation,
» les connexions soudées et brasées,
» les connexions torsadées
» et les autres objets présentant des propriétés résistives et inductives.
L'appareil MMR-650 peut également fonctionner sur la ligne de production (par exemple au contrôle final de la production).
Capacités de l'appareil
MMR-650 est une combinaison innovante d'un appareil à haute performance avec une interface moderne et d'un système de gestion des données puissant. L'échange de données sans fil avec un système de codes 2D développé et la possibilité d'imprimer des étiquettes d'identification des objets testés, introduisent une nouvelle qualité de travail en permettant à l'utilisateur d'effectuer un large éventail de mesures.
Relevé facile
L'appareil est équipé d'un grand écran tactile couleur qui, grâce à une résolution de 800 x 480 pixels, offre une commodité de manipulation d'interface, ainsi qu'une haute lisibilité des résultats de mesure.
Boîtier durable et pratique
Pour répondre aux besoins des clients, MMR-650 a été conçu pour le fonctionnement dans l'environnement difficile. Un boîtier exceptionnel disposant du degré de protection IP67 garantit l’étanchéité par rapport à l'eau et à la poussière.
Mesure de la résistance
Plage
MMR-650 permet de mesurer les objets résistifs et inductifs, y compris les transformateurs à noyau amorphe.
*pour objets résistifs
Accessoires standard:
Boîtier L-11
WAFUTL11
2x pince Kelvin 1 kV 25 A WAKROKELK06
Conducteur 3 m à deux fils (10 / 25 A) U1 / l1 WAPRZ003DZBBU1I1
Conducteur 3 m à deux fils (10 / 25 A) U2 / I2 WAPRZ003DZBBU2I2
Câble d'alimentation 230 V (fiche IEC C13) WAPRZ1X8BLIEC
Câble pour transmission de données USB WAPRZUSB
2x sonde Kelvin à deux lames (prises bananes) WASONKEL20GB
Sonde de mesure de la température ST-3 WASONT3
Li-Ion 7,2 V batterie rechargeable WAAKU27
Certificat de calibration en usine
Appareil de mesure des petites résistances
SONEL MMR-630 / MMR-620
index: WMGBMMR630 / WMGBMMR620
Mesure des objets à caractère résistif:
» assemblages soudés, connexions des barres équipotentielles, conducteurs de mise à la terre,
» contacts, soudures des rail ferroviaires, fils et câbles,
» mesure avec la méthode à quatre fils.
Mesure des objets à caractère inductif:
» enroulements de moteurs,
» bobines à faible résistance.
Fonctions supplémentaires des appareils de mesure:
Sélection automatique ou manuelle de la plage de mesures (mesure des objets à caractère inductif)
Sélection du mode de mesure adaptée au type de l'objet à mesurer:
» mesure rapide (3 secondes) pour mesurer les objets à caractère résistif,
» mesure prolongée des objets à caractère inductif (mode raccourci possible avec précision légèrement réduite); avec décharge automatique de l'objet après la mesure.
Sélection du mode de mesure en fonction de l'application (entre autres, pour le contrôle d'une série de produit):
» mesure en mode normal - activée après chaque pression sur la touche „START",
» mesure en mode automatique - l'appareil est en attente de la connexion de tous les quatre fils de mesure à l'objet, après quoi il active automatiquement la mesure avec courant circulant dans un sens ou dans les deux et il calcule la valeur moyenne de la résistance,
» mesure en mode continu - l'appareil répète les cycles consécutifs de mesure avec intervalles toutes les 3 secondes (pour les objets à caractère résistif) ou exécute la mesure en continu (pour les objets à caractère inductif).
Mode fenêtré:
» permet de définir des limites supérieures et inférieures entre lesquelles le résultat de la mesure doit se placer, signalisation sonore du dépassement de la plage,
» possibilité de mesurer, même avec des interférences dont la valeur est cinq fois plus grande que le signal mesuré.
L’appareil est conforme aux normes suivantes:
» EN 61010-1 (prescriptions générales de sécurité)
» EN 61010-031 (prescriptions particulières de sécurité)
» EN 61326 (compatibilité électromagnétique)
» HD 60364-6 (mesures - vérification)
» HD 60364-4-41 (mesures - protection contre les chocs électriques)
Les microohmmètres MMR-620/630 permettent des mesures précises de la résistance des enroulements de moteurs électriques et des transformateurs énergétiques.
Accessoires standard:
Batterie NiMH 4,8 V 3 Ah WAAKU03
Boîtier L-1 WAFUTL1
4x Pince crocodile noire 1 kV 32 A WAKROBL30K03
2x pince Kelvin 1 kV 25 A WAKROKELK06
Conducteur 3 m à deux fils (10 / 25 A) U1 / l1 WAPRZ003DZBBU1I1
Conducteur 3 m à deux fils (10 / 25 A) U2 / I2 WAPRZ003DZBBU2I2
Cordon d’alimentation 230 V (fiche IEC C7) WAPRZLAD230
Conducteur pour transmission en série RS-232 WAPRZRS232
2x sonde Kelvin à deux lames (prises bananes) WASONKEL20GB
Harnais pour appareil de mesure (type Unisolnel) WAPOZSZE1
» type d'isolement double, conformément aux EN 61010-1 et EN 61557
» alimentation de l'appareil de mesure pack de batteries SONEL/Ni-MH 4,8 V 3 Ah
» chargeur intégré
» durée de charge des batteries env. 2,5 h
» nombre de mesures avec courant 10 A 300
» temps avant arrêt automatique 120 seconde
» résistance au bourdonnement erreur supplémentaire ≤1% pour tension 50 Hz ≤100 mV RMS
» résistance maximale des conducteurs pour courant 10A 100 mΩ
» inductance maximale de l'objet mesuré ±10%
» précision du réglage du courant de mesure
• mode résistif, avec passage de courant bidirectionnel 3 seconde
• mode inductif max. 10 min (en fonction de la R et de L de l'objet)
» dimensions 295 x 222 x 95 mm
» poids env. 1,7 kg
» température de travail 0...+40°C
Fils pour mesure de faibles résistances et pour tester la protection contre la foudre des éoliennes
WAADAPRZxxxBDP
Fil 25 m | index: WAADAPRZ025BDP
Fil 50 m | index: WAADAPRZ050BDP
Fil 75 m | index: WAADAPRZ075BDP
Fil 100 m | index: WAADAPRZ100BDP
Capacités
La série de fils Sonel BDP a été conçue en pensant aux mesures efficaces de protection contre la foudre des éoliennes et des mesures précises de faibles résistances. Associé aux accessoires compatibles, elle constitue une solution complète pour contrôler les objets de très grande taille.
En combinaison avec l'appareil de mesure Sonel MMR-650, les fils permettent de mesurer de faibles résistances avec un courant de mesure allant jusqu’à 10 A de tension, même sur de longues distances - jusqu’à 150 m. Ceci est particulièrement important dans les situations où la résistance a de l'importance!
Fonctionnalités
Les fils de mesure Sonel BDP sont un outil fiable pour les professionnels qui s’occupent des mesures de faibles résistances et de la surveillance de l'efficacité de la protection contre la foudre dans le domaine des éoliennes. Ils sont constitués d'un conducteur de courant et d'un conducteur de tension, protégés par une tresse commune et résistante. Les fils Sonel BDP ont de différentes longueurs (25, 50, 75, 100 m), ce qui permet de créer un système de mesure adapté aux exigences spécifiques de distance. Ils sont compatibles avec l'appareil de mesure de faibles résistances Sonel MMR-650
Les fils se terminent par des fiches bananes séparées à une extrémité et par une prise PAT intégrée à l'autre extrémité. Celle-ci permet de connecter des accessoires développés pour être utilisés lors de la mesure des éoliennes.
Les fils Sonel BDP sont fabriqués à partir de matériaux de la plus haute qualité, caractérisés à la fois par une conductivité élevée et par une résistance aux charges mécaniques. La qualité de fabrication, la durabilité et la flexibilité de configuration en font des équipements indispensables pour les spécialistes soucieux de la sécurité et de l'efficacité des installations d'énergies renouvelables.
Caractéristiques
WAADAPRZxxxBDP
» Embout résistant aux chocs
» Prise PAT
» Tresse de protection du conducteur
» Bobines pour un transport pratique
UIW-1
» Adaptateur fiche PAT / fiches bananes
WS-10
» Sonde Kelvin à deux lames
» Prise PAT
Kelvin KEL-2
» Pince Kelvin
» Fiche PAT
Accessoires compatibles
Kelvin KEL-2 | index: WAZACKEL2
Kelvin 2OGB | index: WASONKEL2OGB
Kelvin 2OGB2 | index: WASONKEL2OGB2
Kelvin K-06 | index: WAKROKELK06
UIW-01 | index: WAADAUIW01
WS-10 | index: WAADAWS10
Fil 25 m
Fil 50 m / 75 m / 100 m
Localisation des câbles et des infrastructures souterraines
Les travaux de terrassement, qui consistent non seulement en différents types de fouilles, mais aussi en pose des conduites d'égout, des conduites d'eau, des câbles sont associés à un risque élevé de dommages aux installations souterraines, ce qui peut conduire à des accidents dangereux. La réglementation de l'Union européenne impose aux entrepreneurs l'obligation d'assurer la sécurité: des employés, des tiers et de leur patrimoine. Afin de réduire le risque d'accidents, toute une série d'actions est entreprise, parmi lesquelles il y a l'obligation de localiser les installations souterraines existantes. Étant donné l'incertitude si toutes les installations souterraines figurent sur les plans, pour identifier toutes les installations potentiellement dangereuses, il est nécessaire de le vérifier, ce qui peut être fait avec un localisateur de câbles.
Le kit de localisation LKZ-2500 permet une indication précise de la profondeur et du sens du passage des installations conductrices (câbles électriques, de télécommunication, tuyaux en métal), ainsi que des tuyaux en plastique ou en béton en utilisant des sondes supplémentaires. Les travaux de terrassement sont effectués dans des conditions difficiles (humidité, saleté), c'est pourquoi les deux appareils sont conformes au degré de protection IP65, et l'émetteur avec le couvercle fermé est conforme au degré IP67. La localisation et le traçage des infrastructures souterraines se caractérisent par des conditions très variables de réalisation de ces tâches. Le kit LKZ-2500 peut travailler en plusieurs modes, adaptés a une situation donnée: Power - utilisé pour la localisation des câbles électriques. C'est un mode passif car le signal est généré spontanément par le câble sous tension sans la participation de l’émetteur.
Radio - utilisé pour localiser des objets métalliques (tuyaux, armatures), qui retransmettent des signaux radio. C'est aussi une méthode passive, le signal est déjà dans l'objet qui retransmet les ondes radio. 8 kHz - utilisé pour la localisation précise d'une installation particulière (câble, tuyaux, etc.). La fréquence du signal généré 8 kHz a une meilleure portée que 33 kHz et une moindre tendance à transférer le signal sur d'autres objets. Cette méthode nécessite l'utilisation d'un générateur de signaux et c'est une méthode active. 32 kHz - utilisé pour la localisation d'une installation particulière (câble, tuyaux, etc.). Cette fréquence est le plus couramment utilisée pour localiser les installations souterraines. Elle garantit la meilleure performance, mais elle a une plus grande tendance à transférer le signal à d'autres installations. Cette méthode nécessite également l'utilisation d'un générateur de signaux et c'est une méthode active.
Le générateur (émetteur) LKN-2500 permet de générer un signal suivi dans l'installation tracée. En fonction de la situation, en modes actifs, l'émetteur peut être connecté:
Méthode par induction
Méthode galvanique
Méthode par pince
Le kit LKZ-2500 permet également de déterminer avec précision la profondeur jusqu'a 3 m de l'installation posée. Il est alors nécessaire d'utiliser les modes actifs 6 kHz ou 33 kHz, dans lesquels l’émetteur et le récepteur sont indispensables. Dans les installations métalliques, le signal peut être émis sans fil par induction, par connexion directe aux fils ou par l'utilisation d'une pince émettrice. Dans les installations n’étant pas conductrices de courant, le signal peut être émis par l'introduction d'une sonde émettrice (en forme de câble embobiné ou d'une sonde "flottante") directement dans l'installation recherchée (tuyaux en plastique, en béton etc.). En utilisant des sondes supplémentaires il y a la possibilité, en plus de la détermination du sens de passage et de la profondeur du tuyau, de déterminer l'endroit de leur obstruction.
Localisateur des câbles et de l'infrastructure souterraine
Choisissez le kit qui répond le mieux à vos besoins
LKZ-2500
Kit de localisation avec émetteur, détecteur, panneau de contrôle et support long index: WMGBLKZ2500
LKZ-2500 Start
Kit de localisation avec émetteur, détecteur et support long index: WMGBLKZ2500START
LKZ-2500 Lite
Kit de localisation avec émetteur, détecteur, tablette et support court index: WMGBLKZ2500LITE
LKD-2500
Kit de localisation avec détecteur et support court index: WMGBLKD2500
LKN-2500 émetteur
Kit de localisation LKZ se compose d'un émetteur LKN et d'un récepteur LKO. Il permet de trouver, d'identifier et de tracer le parcours des objets souterrains. L'utilisateur pourra tracer:
» fils et câbles énergétiques, de contrôle, téléinformatiques et de télécommunication, » éléments souterrains des installations de protection contre la foudre, de protection cathodique,
» installations d'eau potable et d’assainissement, » installation de transport de carburants: tuyaux de gaz, conduites, » installations d'eau chaude et tuyaux pré-isolés.
Les kits de la série LKZ constituent une aide précieuse pour les travaux de terrassement dans les secteurs de l'énergie, de l'installation, de la construction, du rail, des télécommunications, de l'eau et de l'assainissement, du chauffage, de la topographie et bien d'autres encore.
L’émetteur LKN-2500 sert à introduire un signal de localisation dans l'objet à acheminer. Le détecteur LKD-2500 placé le long de l'objet examiné, détecte le signal et informe l'utilisateur via l'application mobile Sonel LKZ Mobile. La détermination de la route d'un objet est possible sur la base des observations de la boussole et du niveau du signal détecté.
Le système permet d'acheminer les câbles et d'enregistrer les itinéraires à l'aide d'une application mobile. Ces fichiers peuvent être exportés et mis à la disposition d'autres utilisateurs
- y compris ceux qui ne disposent pas de l’appareil LKN-2500 / LKD-2500.
Le système peut fonctionner en mode passif (sans l’émetteur LKN-2500) et actif (avec l’émetteur LKN-2500). Le mode actif permet d'introduire le signal de trois manières différentes:
» galvanique - implique l'introduction du signal dans un objet de manière galvanique, à l'aide de fils,
» de pinces - consiste à introduire le signal dans l'objet par induction, à l'aide de pinces,
» inductive - consiste à introduire le signal par induction dans l'objet, en utilisant l'antenne interne de l'instrument.
Émetteur LKN-2500:
» degré de protection du boîtier
» alimentation
» température de travail
» dimensions
LKD-2500 détecteur
Émetteur LKN-2500
» Mode de fonctionnement avec connexion galvanique directe ou inductive – antenne interne d’émission
» Coopération avec pince émettrice
» Boîtier-mallette
Détecteur LKD-2500
» Mode actif travail avec un émetteur LKN-2500 sur les fréquences 8 kHz, 32 kHz (mode Signal)
» Mode passif – travail sur les fréquences: 50 Hz, 60 Hz (mode Power) 2...65 kHz (mode Radio)
SONEL LKZ MOBILE
index: WAPROLKZMOBILE
Application qui collabore avec le détecteur de fils et de câbles Sonel LKD-2500. Elle permet d'acheminer des objets, de stocker les itinéraires dans la mémoire de l'appareil mobile, ainsi que les coordonnées GPS des points de passage et des relevés supplémentaires.
L'application permet en outre:
» la visualisation du positionnement en direct,
» la mesure de la distance jusqu'à un point de passage spécifique,
» l’exportation d'itinéraires vers d'autres appareils mobiles,
» la lecture d'itinéraires à partir de la mémoire de l'appareil mobile,
» la visualisation des lectures mémorisées de tous les paramètres,
» la fusion d'itinéraires,
» ajouter des notes aux itinéraires et aux points de mesure.
IP67
Batterie Li-ion 7,2 V 9,8 Ah
-10...+50°C
318 x 257 x 152 mm
» poids 3,4 kg
Détecteur LKD-2500:
» degré de protection du boîtier
» alimentation
» température de travail
» dimensions
IP65
Batterie Li-ion 3,6 V 6,7 Ah
-10...+50°C
290 x 275 x 100 mm
» poids 1,2 kg
Choisissez le kit qui répond le mieux à vos besoins
émetteur
LKZ-2500
comprend émetteur, détecteur, panneau de contrôle et support long
LKZ-2500 Start
comprend émetteur, détecteur et support long
LKZ-2500 Lite
comprend émetteur, détecteur et support court
LKD-2500
comprend détecteur et support court
Accessoires standard:
support court détecteur support long panneau de contrôle
Émetteur LKN-2500
Détecteur LKD-2500
Panneau de contrôle
2x fil 5 m rouge 1 kV (fiches bananes)
Fil 5 m bleu 1 kV (fiches bananes)
3x pince crocodile rouge
1 kV 20 A
Pince crocodile bleue 1 kV 20 A
2x sonde pour mise dans le sol (30 cm)
Chargeur pour les appareils de mesure (type Z7)
Chargeur pour les appareils de mesure (type Z32)
Étui L-10
Étui XL-1
Harnais d'épaule, modèle 1
WMGBLKN2500
WMGBLKD2500
WAPOZTAB8
WAPRZ005REBB
WAPRZ005BUBB
WAKRORE20K02
WAKROBU20K02
WASONG30
WAZASZ7
WAZASZ32
WAFUTL10
WAFUTXL1
WAPOZSZE7
Support court WAPOZUCH14
Support long WAPOZUCH15
Poignée pour le panneau de contrôle
Déclaration de vérification
WAPOZUCH16
Localisateur des câbles et de l'infrastructure souterraine
SONEL LKZ-2000
index: WMGBLKZ2000
LKN-2000
La diversité et la densité des infrastructures souterraines sont de plus en plus importantes. L'identification des installations enterrées n'a pas été une tâche aussi importante et difficile. La localisation nous permet de recopier l'emplacement réel de l'installation souterraine et de déterminer le lieu exact du début de travaux ainsi que d'éviter les conséquences dangereuses des accidents provoqués par des détériorations de l'objet localisé.
Le kit de localisation Sonel LKZ-2000 dispose d'un certain nombre de fonctions uniques, qui aident à sélectionner le mode de localisation le plus approprié. La caractéristique la plus importante du dispositif par rapport aux appareils disponibles sur le marché est la capacité d'analyser les interférences se produisant sur le lieu de localisation, ce qui facilite la sélection de la meilleure fréquence dans des conditions difficiles. Cela permet d'éviter le choix d'une fréquence inefficace, accélérant de manière significative et facilitant le travail avec le localisateur.
Le meilleur système dans les conditions les plus exigeantes:
» secteur d’énergie,
» construction,
» chemin de fer,
» télécommunication,
» raffineries,
» infrastructure d'eau potable et d’assainissement,
» réseaux d'eau chaude,
» conduites.
Accessoires standard:
Émetteur LKN-2000
Récepteur LKO-2000
Sac de transport
12x pile 1,5 V
Déclaration de vérification
Émetteur LKN-2000:
» degré de protection du boîtier
» alimentation
» température de travail
» dimensions
LKO-2000 permet de gérer et de contrôler à distance les réglages de l'émetteur.
» Configuration de l'antenne: valeur de crête individuelle, valeur de crête double, point zéro, champ complet
» Plage de mesure de la profondeur:
mode POWER jusqu’à 3 m
mode RADIO jusqu’à 2 m modes avec émetteur actif jusqu’à 4,6 m, mode à sondes jusqu’à 6 m
» Précision de la mesure (erreur): 5% de la profondeur en mode linéaire ou à sondes (de 0,2 m à 4,6 m)
• 10% de la profondeur en mode à sondes (de 4,6 m à 6 m)
» Bluetooth: pour contrôle à distance de l’émetteur
» Durée de fonctionnement avec piles pour LKO: jusqu’à 60 heures (en température de 20°C)
» Arrêt automatique: Possibilité de sélectionner le moment d’arrêt après 5, 10,2 0 ou 30 minutes
En utilisant le cadre A vous pouvez localiser pour le câble le court-circuit phase-terre.
WMGBLKN2000
WMGBLKO2000
WAFUTL9
IP65
10x pile LR20 pack de batteries Li-Ion
-20...+50°C
255 x 190 x 305 mm
» poids env. 3,5 kg
Récepteur LKO-2000:
» degré de protection du boîtier
IP65
» alimentation 2x pile LR20
» température de travail
» dimensions
-20...+50°C
700 x 325 x 122 mm
» poids env. 2,2 kg
Localisation des conducteurs et des câbles
Depuis toujours, les travaux liés à la recherche des câbles et des conducteurs et de leur acheminement ont été difficiles et souvent, ils ont été la cause d'une frustration des personnes chargées d'effectuer une telle tâche. Bien que la bonne pratique des travaux d'installations électriques détermine les zones pour l'acheminement des câbles dans les murs, en réalité, souvent la médiocrité, la paresse et le manque de cohérence gagnent avec la solidité. Il en résulte, entre autres, l'apparition des fils électriques dans des endroits les moins attendus. Bien entendu, les planchers et les plafonds sont également des zones dans lesquels les câbles sont acheminés. Ainsi, les installations électriques peuvent apparaitre partout, ce qui est pénible pendant l'exécution des travaux de finition et de rénovation. Une tâche faite sans avoir identifié auparavant l'acheminement des câbles peut provoquer, par exemple, leur détérioration causée par un perçage, une coupure ou un court-circuit causé par une vis métallique.
de ses changements, la détermination de la position de l'objet émettant le champ électromagnétique est possible.
La société SONEL S.A. ayant un contact continu avec les installateurs et les entreprises de travaux, a reconnu de manière approfondie les problèmes rencontrés par les spécialistes de réparation des installations électriques. En conséquence, un appareil de la série de localisateurs des conducteurs et des câbles LKZ-720 a été conçu et commercialisé pour, principalement, détecter les conducteurs dans les bâtiments et dans des milieux différents (béton, briques, bois). En plus de l'identification de l'acheminement des câbles dans les plafonds, les murs et les planchers et de la détection des interruptions et des court-circuits, le localisateur LKZ-720 est capable de détecter le champ électrique 50/60 Hz (néon sans contact) et d'identifier les installations de sécurité tels que les disjoncteurs à maximum de courant et
Zones recommandées pour la pose de conducteurs dans les locaux d'habitation ...
Une autre situation, très souvent rencontrée, est la localisation des sorties de câble, qui disparaissent après le passage des équipes de plâtrage en rendant impossible la mise en place des prises ou des connecteurs. L'inventaire des anciennes installations, souvent posées avec une grande finesse, l'identification des éléments de protection, la recherche des court-circuits et des interruptions dans les circuits électriques représentent une tâche ardue, même pour les professionnels expérimentés.
Pour déterminer le tracé des conducteurs ainsi que les endroits de leurs détériorations, les phénomènes physiques sont employés, notamment la propagation du champ électromagnétique. Après la connexion d'un émetteur qui émet le signal modulé de tension alternative au circuit ouvert, ce circuit agit comme une antenne qui émet un champ électrique. Quand un émetteur sera connecté à un circuit fermé ou sous tension, un champ magnétique se produira. Le rôle du récepteur est de présenter la force du signal reçu sous forme numérique et graphique. Sur la base
...et état directement avant la pose
disjoncteurs différentiels. Une antenne dédiée spatiale 3D rend certainement plus facile la détection et elle peut fournir beaucoup d'informations utiles.
En raison de ses caractéristiques, le kit LKZ-720 (émetteur LKN-720 et récepteur LKO-720) de manière simple, rapide et précise permet de localiser l'acheminement des câbles et des conducteurs ainsi que les endroits de défauts potentiels. Pour le faire, la technique divisée en deux étapes est la plus facile à utiliser: » localiser rapidement et à peu près l'objet qui nous intéresse en utilisant la méthode 2D, et ensuite
» en utilisant la méthode 3D, déterminer avec précision la position de l'objet ou l'endroit de défaut.
C'est particulièrement utile, quand il faut traiter l'effet d'un travail qui n'est aucunement compatible avec la documentation technique. En réalisant la localisation, le récepteur nous informe sur la direction de l’émission du signal, à savoir les endroits de la connexion de l'émetteur. En plus, les indicateurs sur l'écran nous montrent la direction et l'emplacement du conducteur étudié par rapport au récepteur. Grâce à ces informations, la localisation se fait rapidement, efficacement et d'une manier très intuitive.
Mode d'emploi en images Vidéos pédagogiques
Nous vous invitons à lire le mode d'emploi en images et à voir les vidéos pédagogiques, disponibles sur le site du produit et dans YouTube.
Localisateur des fils et des câbles
SONEL LKZ-720 / LKZ-720 KIT
index: WMGBLKZ720 / WMGBLKZ720KIT
LKO-720 récepteur
LKN-720 émetteur
LKZ-720
LKN-720 KIT kit d'émetteurs
LKZ-720 KIT
Émetteur LKN-720:
» type d'isolement double, selon EN 61010-1
» catégorie de mesurage CAT III 600 V selon EN 61010-1
» degré de protection du boîtier
IP67
» alimentation 4x pile alcaline AA 1,5 V ou 4x batterie Ni-MH 1,2 V
» tensions maximales de travail 500 V (RMS)
» température de travail
» dimensions
-10...+50°C
221 x 102 x 62 mm
» poids env. 0,7 kg
Récepteur LKO-720:
» degré de protection du boîtier
IP40
» portée maximale du localisateur (mode courant) 2 m
» portée maximale du néon sans contact
50 cm (dans l'air) 5 cm (dans le béton)
» alimentation pile alcaline 9 V 6LR61
» température de travail
-10...+50°C
» dimensions 245 x 77 x 52 mm
» poids env. 0,4 kg
Accessoires standard:
Fil 1,2 m rouge 1 kV (fiches bananes)
Fil 1,2 m bleu 1 kV (fiches bananes)
Pince
Sonde pointue rouge 1 kV (prise banane)
Sonde pointue bleue 1
Fil 20 m rouge 1 kV sur bobine (fiches bananes)
Sonde pour mise
Description
Le localisateur des fils et des câbles Sonel LKZ-720 est un appareil composé d'un émetteur LKN-720 et d'un récepteur LKO-720. L'appareil est dédié à la recherche de câbles et d'autres infrastructures souterraines. Le kit LKZ-720 permet de localiser aussi bien les objets métalliques (câbles), que non conducteurs (tuyaux PVC, en béton etc.). Le localisateur est principalement dédié à une utilisation, entre autres, dans l’industrie d'énergie et d'installation.
Caractéristiques
» Localisation des fils et des câbles sous tension et sans tension.
» Traçage des câbles.
» Dépistage des tuyaux conducteurs des installations d'eau potable et chaude.
» Dépistage aisé et précis de l'objet.
» Mode de détection de la phase.
» l’émetteur, fonctionnement dans une large gamme de tension nominale - jusqu’à 500 V RMS.
» Cinq mode d’émission - tension, courant, courant-tension, power et pince.
» Localisation précise grâce aux accessoires supplémentaires - tels qu'une sonde tactile ou sans contact, des pinces de mesure.
Fonctions spéciales
LKO-720
» Coopération du récepteur avec max. 4 émetteurs en même temps pour localiser les lacunes ou identifier les câbles.
» Réception en provenance de l’émetteur LKN-720 des informations sur son état.
» Fonction 3D - détection du sens d’écoulement du courant.
» Torche LED.
» Prise pour écouteurs.
» Mise à jour du logiciel via USB.
» Écran rétro-éclairé pour travailler dans l'obscurité.
LKN-720
» 4 codes du signal transmis.
» Transmission des informations sur les réglages de l'émetteur et sur le niveau de charge de la batterie.
» Mesure de la tension de l'objet jusqu’à 500 V RMS.
» Trois niveaux d'amplification.
» Sélection automatique ou manuelle des modes de fonctionnement.
» Écran rétro-éclairé pour travailler dans l'obscurité.
Nous vous invitons à voir les vidéos pédagogiques, disponibles dans YouTube.
Réflectomètres
SONEL TDR-420 / TDR-410
index: WMGBTDR420 / WMGBTDR410
Diagnostiquez le défaut avec les appareils de la série TDR
» localisation des détériorations des câbles électriques et de télécommunication
» TDR-420 | deux pointeurs indépendants pour la détermination simultanée de deux lieux de défaillance et de la distance entre eux
» TDR-420 | la fonction "tracez et comparez" permet d'afficher et de comparer deux traces
» localisation des détériorations des câbles coaxiaux
» localisation des détériorations des câbles d'infrastructure
» détection des ruptures, des courts-circuits, les dommages causés par l'humidité et d'autres changements dans l'impédance des câbles
» présentation graphique de la détérioration du câble avec indication sur l’écran de la distance jusqu’à l'endroit de la détérioration
Accessoires standard: TDR-420 TDR-410
Conducteur 0,6 m à deux fils WAPRZ0X6DZBB
Pince crocodile rouge 1 kV 20 A WAKRORE20K02
Pince crocodile noire 1 kV 20 A WAKROBL20K01
Sacoche M-6
Étui M-13
Harnais M-1
4x pile alcaline 1,5 V AA
Déclaration de vérification
Paramètres
plages de mesure
WAFUTM6
WAFUTM13
WAPOZSZE4
Utilisation
Les réflectomètres TDR-420 et TDR-410 sont conçus pour la localisation des détériorations des conducteurs métalliques. Ces produits sont destinés aux vendeurs des câbles en gros et en détail, aux entreprises d'exécution des installations électriques, aux agents de maintenance dans les usines et au personnel de travaux. L'appareil répond aux attentes de tous ceux qui doivent identifier avec précision le lieu de détérioration et les extrémités du câble - aussi bien dans les conducteurs du réseau électrique que ceux de télécommunication.
Capacités de l'appareil
Les réflectomètres de SONEL se caractérisent d'une longue portée de fonctionnement (jusqu’à 6000 m pour TDR-420), d'un taux d'erreur très faible au niveau de 1% et d'une possibilité de régler le facteur de propagation et d’impédance d'onde du conducteur testé. La détermination de la distance par rapport à deux défauts et de la distance entre eux ne pose plus de problème grâce à la mise en place de la fonction de deux curseurs
Relevés faciles
Le réflectomètre TDR-420 est équipé d'un écran lisible, couleur, qui grâce à la résolution 320 x 240 pixels permet de préciser encore mieux le lieu d'un défaut.
Système d'assistance intégré
Pour le réflectomètre TDR-420 une fonction a été ajoutée d'assistance sur l’écran, qui facilite l’interprétation du résultat de la mesure obtenu au cours de l’exécution de celle-ci. Grâce à cette fonctionnalité, l'utilisateur, dans un court laps de temps, est en mesure de déterminer le type d'anomalie, qui se produit sur la section du câble examiné en comparant la courbe sur l’écran avec les formes-types de défaut..
Boîtier robuste et pratique
Pour répondre aux besoins des clients, le nouveau modèle TDR-420 a été conçu pour le fonctionnement dans l'environnement difficile. La protection contre les pénétrations de l'eau et des poussières est garantie par un boîtier unique avec l’étanchéité conforme à IP67. La couche d’élastomère sur le boîtier est un atout supplémentaire car elle protège contre le glissement de l’appareil de la main et contre les conséquences des chutes accidentelles.
20, 45, 90, 180, 360, 750, 1500, 3000, 6000, 10000, 14000 [ft] précision 1% de la plage sélectionnée résolution environ 1% de la plage longueur minimale du conducteur 4 m facteur de propagation dans la plage de 10…99% ou 15…148,5 m/μs dans la plage de 1…99% ou 1…148 m/μs impulsion de sortie 5 V p-p pour circuit ouvert impédance de sortie 25, 50, 75, 100, 125, 200 Ω 25, 50, 75, 100 Ω largeur d'impulsion 3 ns…3 μs (en fonction de la plage) mode de balayage do 3 balayages / seconde ou un seul balayage (mode ONCE) 2 balayage/ seconde ou un seul balayage signal acoustique généré 810 – 1100 Hz temps de fonctionnement avec un ensemble de piles
jusqu’à 8 heures de balayage continu jusqu’à 30 heures de balayage continu alimentation 4 x pile alcaline 1,5 V type AA ou 4 x accumulateur NiMH AA 4 x pile alcaline 1,5 V type AA arrêt automatique 1,3, 5, 10, 15 minutes ou arrêté 1, 2, 3, 5 minutes ou arrêté écran couleur 3.5" LCD TFT, 320 x 240 pixels graphique, rétro-éclairé, 128x64 pixels protection électrique 400 V DC / 250 V AC
température de travail
température de stockage
dimensions
-20...+70°C
-30...+80°C
220 x 102 x 61 mm
-10...+50°C
-20...+70°C
165 x 90 x 37 mm poids 487 g 350 g
normes de compatibilité électromagnétique EMC EN 61326-1 degré de protection / étanchéité
TDR-410
Luxmètres
SONEL LXP-10A / LXP-10B / LXP-2
index: WMGBLXP10A / WMGBLXP10B / WMGBLXP2
LXP-10A
L'appareil de classe A selon la norme DIN 5032-7. Il permet de faire des mesures les plus précises dans les zones industrielles et dans les bâtiments publics. De plus, l'appareil a la capacité de transférer sans fil les données vers les logiciels Sonel Reader.
LXP-10B
Le modèle permet notamment de vérifier les valeurs d'éclairement aux postes de travail et dans les zones où sont utilisés des luminaires pour l'éclairage de sécurité. Coopère avec la tête de mesure LP-10B (classe B selon DIN 5032-7). L'appareil dispose d'une mémoire intégrée pour 999 mesures et d'un logger supplémentaire pour enregistrer les données à une fréquence d'échantillonnage prédéfinie par l'utilisateur.
LXP-2
Modèle dédié aux personnes qui effectuent des mesures de base de l'intensité lumineuse des lieux de travail intérieurs et extérieurs. L'appareil coopère avec la tête de mesure LP-1 (classe B selon DIN 5032-7) permettant d'effectuer des mesures fiables. La tête non intégrée élimine l'impact de l'utilisateur sur les résultats de la mesure.
Fonctions
» mesure de diverses sources lumineuses - également LED
» sans nécessité de mettre en œuvre des facteurs de correction pour différentes sources lumineuses
» affichage des résultats en lux et en pied-bougie
» mesures de l'éclairage de secours
Fonctions supplémentaires
» data HOLD
» PEAK HOLD
» affichage des valeurs extrêmes MAX/MIN
» affichage des valeurs relatives REL
» enregistreur de données
» auto-OFF
LXP-10A et LXP-10B permettent le transfert de données sans fil vers un ordinateur à l'aide de l'adaptateur OR-1.
Accessoires standard:
Sonde de luxmètre LP-1 (fiche miniDIN-4P)
(uniquement LXP-2) WAADALP1
Sonde de luxmètre LP-10A (fiche miniDIN-4P)
(uniquement LXP-10A) WAADALP10A
Sonde de luxmètre LP-10B (fiche miniDIN-4P)
(uniquement LXP-10B) WAADALP10B
Câble pour transmission de données miniUSB WAPRZUSBMNIB5
Pile 9 V
Certificat de calibration en usine
Données techniques principales
LXP-2 mesures les plus précises mesures précises des postes de travail mesures de base des postes classe de précision A B B plage d'affichage 0,000...399,9k lx 0,000...39,99k fc 0,00...399,9k lx 0,000...39,99k fc 0,0...19,99k lx 0,00...1999 fc résolution (lx/fc) jusqu'à 0,001 jusqu'à
/
/
précision de la mesure ±(2% + 5 chiffres) ±(5% + 5 chiffres)
erreur de non-concordance spectrale f1 ±2% ±6%
erreur de non-concordance de direction f2 ±1,6% ±3%
nombre de plages de mesure 6 5 3 fréquence d'échantillonnage 1,3 Hz sensibilité spectrale photopique CIE (courbe de sensibilité de l'œil humain CIE) type de photodétecteur une photodiode au silicium et un filtre de courbe spectrale
» interface de communication USB et liaison radio (uniquement LXP-10B, LXP-10A)
» écran 3¾ chiffres, LCD avec barregraphe à 40 segments
» alimentation pile 9 V ou batterie 8,4 V
» dépassement de la plage symbole „OL”
» température de travail 0...50°C
» température de stockage -20...+70°C
» humidité relative de travail
0...80%
» longueur du câble de la sonde de luxmètre env. 150 cm
» dimensions de la sonde de luxmètre
» dimensions de l'appareil de mesure
» poids
115 × 60 × 20 mm
170 × 80 × 40 mm
390 g
Porte-sonde de luxmètre (bras)
index: WAPOZUCH9
Le rôle du porte-sonde télescopique de luxmètre est de réduire l'impact de la personne effectuant la mesure sur le résultat obtenu. La base a été spécialement conçue pour la forme des têtes de mesure LP-1, LP-10B et LP-10A.
Porte-sonde de luxmètre (chariot)
index: WAPOZUCH10
Porte-sonde de luxmètre sous forme de chariot. Son rôle est de faciliter la mesure de l'intensité de l'éclairage de secours en réduisant l'influence de la personne effectuant la mesure sur le résultat obtenu. La base a été spécialement conçue pour la forme des têtes de mesure LP-1, LP-10B et LP-10A.
Analyseur de réseau fixe de plus haute classe avec fonction de capture des transitoires (Classe A)
Analyseur de réseau de plus haute classe avec fonction de capture des transitoires (Classe A)
PQM-711
Analyseur de réseau haut de gamme (Classe A)
Analyseur autonome Classe S pour le diagnostic rapide de réseau et de matériel
Analyseur portable Classe S pour analyse de base et à long terme
Analyse de la qualité de l'alimentation
L'électricité produite par l'homme est un produit commercial typique. Elle est donc soumise aux mêmes règles que tous les produits disponibles, compte tenu du fait que les fournisseurs et les clients utilisant le même réseau électrique, ils ont une influence sur la qualité finale de l’alimentation. Les paramètres de qualité de l'énergie, les critères et les conditions de leur évaluation ainsi que les règles de transmission et d'exploitation ont été clairement définis. Pendant le transport de l'énergie, il est nécessaire de contrôler ses paramètres de qualité, ses conditions de consommation et l'enregistrement de tous les dépassements des tolérances. Sur cette base, une évaluation statistique de la conformité des paramètres enregistrés avec les normes applicables, les exigences légales et les contrats est créée. Le résultat en est la constatation de la conformité qui met fin à l’évaluation, ou la constatation de la non-conformité, ce qui est associé à une analyse plus approfondie du problème indiquant le responsable des dépassements avec le risque des conséquences financières.
La disponibilité de l'électricité signifie que les réseaux publics généralement alimentent à la fois les équipements et les installations industrielles, les installations à usage public et la grande majorité des ménages. Le progrès technique rapide a fait que les machines électriques classiques, à caractère linéaire telles que: moteurs, ampoules, résistances chauffantes ont été dotées d'une électronique de puissance supplémentaire garantissant un contrôle facile du flux d'énergie et un contrôle de la puissance et de l'efficacité. La conséquence de ce développement, forcée en plus par la réduction au minimum des coûts est la simplification significative des solutions entraînant un niveau significativement plus élevé de distorsions du courant et de la tension ainsi que des interférences. Des phénomènes sans précédent se sont manifestés dans les réseaux électriques qui dégradent la qualité de l'énergie et entraînent des pertes supplémentaires, ce qui est particulièrement visible dans une utilisation aussi répandue. L'électronique de puissance est inefficace, mais un très grand nombre d'appareils peut affecter de manière significative la qualité de l'alimentation par des réseaux publics.
L'électronique de puissance à l'échelle industrielle signifie des puissances actives et passives beaucoup plus fortes, des modifications systématiques des charges et de la nature de la puissance réactive, des asymétries de charges monophasées et biphasées, des distorsions des courants, des baisses de tension provoquées par des surcharges instantanées du réseau et par des avaries des installations. Par conséquent, dans l’industrie de réseaux d’alimentation électrique, il existe, entre autres, de lourdes fluctuations de tension qui provoquent le scintillement, des baisses de tension à court terme, des niveaux plus élevés de tensions et de courants harmoniques et des phénomènes résonnants dangereux. Les discontinuités et les interruptions de l'alimentation qui entraînent des pertes dans les lignes de production et même la menace pour la vie des employés sont également importantes. L'augmentation du nombre de phénomènes nuisibles entraîne une usure plus rapide et imprévisible des pièces de machines, rendant difficile la planification des travaux de réhabilitation. En plus, le risque de pertes dues à des défaillances imprévues augmente. Deux fonctionnalités sont attendues de la part des instruments d'analyse et de diagnostic de la qualité d'alimentation en électricité. L'une est l'évaluation de la conformité ou le degré de non-conformité des paramètres de puissance avec les normes et les exigences légales établies - cette fonctionnalité peut être réalisée efficacement par la totalité des instruments disponibles sur le marché. La seconde fonctionnalité consiste à capturer des phénomènes qui dégradent la qualité, ainsi que des phénomènes dégradant l'exploitation et le fonctionnement efficace des dispositifs de puissance, et à garantir l’universalité du diagnostic de différents types de réseaux pour différentes tensions nominales. Ici, la fonctionnalité des solutions instrumentales rencontrées est très dépendante de l'initiative des fabricants d'équipements de mesure. Notre entreprise offre une large gamme de produits adaptés aux exigences des utilisateurs:
Exemple de parcours du courant déformé
» Classe S: PQM-700, PQM-707,
» Classe A: PQM-710, PQM-711
Parmi les principales tâches des analyseurs de la gamme PQM-7xx avec bien d'accessoires il ya l'enregistrement dans une mémoire à grande vitesse jusqu'à 4500 paramètres du réseau, dont les valeurs moyennes et MIN et MAX complété par l'enregistrement des oscillogrammes des tensions et des courants à la fin de chaque cycle de calcul de la moyenne. Les états de croissances, de baisses et d'interruptions sont contrôlés avec l'enregistrement des oscillogrammes des formes d'ondes de tension des cartes d'enregistrement et RMS (1/2). De plus, les dépassements des tolérances ou des niveaux acceptables d'autres paramètres sont vérifiés. Il est également possible d'enregistrer rapidement des formes des états transitoires jusqu'à 8000 V pour PQM-703/711. Avec des solutions bien étudiées, les analyseurs peuvent fonctionner en continu en s'alimentant depuis le réseau mesuré jusqu’à 760 V AC pour CAT IV 600 V de la résistance aux surtensions et avec une large gamme de températures. Les analyseurs conservent également leur pleine fonctionnalité au-dessus de 8 heures avec l'alimentation autonome par batterie. Les appareils de classe A disposent d'un GPS intégré garantissant une haute précision temporaire et d'un modem GSM pour la communication sans fil à grande distance.
Une connexion USB est utilisée pour la communication de proximité, et certains types d'analyseurs ont un module Wi-Fi intégré.
Avec les mesures recueillies par les analyseurs PQM, il est possible de:
Faire une évaluation de la qualité de l'alimentation en relation avec la réglementation en vigueur en Pologne ou avec la norme EN 50160. Le rapport de l’évaluation de la conformité indique les paramètres non conformes par rapport aux seuils, en pourcentage pour la période observée. Les valeurs moyennes des tensions et des fréquences, l'asymétrie, le coefficient de scintillement PLT, THD U, les harmoniques de tension sont évaluées, en outre, la puissance active moyenne maximale de 15 min et tg est indiquée, en fonction des exigences.
Faire le diagnostic et l'identification des creux de tension avec indication de leurs origine. Sur la base de l'enregistrement simultané des valeurs moyennes et limites ainsi que des RMS (1/2) de tensions et de courants, il est possible d'indiquer si les creux proviennent de l'extérieur ou s'ils ont été provoqués par le fonctionnement des appareils eux-mêmes. L'enregistrement des oscillogrammes permet de capturer les états transitoires pendant les pannes, les retours ou les sauts importants de tension.
Exemple de perte de tension (coupures de courant)
Faire le diagnostic des fluctuations de tension et de l'effet de scintillement désignant les niveaux de variations de tension et le taux de nuisance du scintillement de nuisance, en indiquant la relation avec le travail perturbé des appareils eux-mêmes. L'association d'un niveau élevé de variations de la puissance active et réactive avec le coefficient P ST et la propagation des changements avec un enregistrement synchrone simultané en plusieurs points du réseau permettent d'indiquer la direction vers la source des charges inquiétantes.
Faire le diagnostic de la puissance active et réactive qui permet de sélectionner les paramètres du compensateur éliminant les pénalités pour dépassement de la puissance réactive, ainsi que de vérifier l'efficacité et les conditions d'exploitation de la batterie à compensation de puissance réactive pour assurer un fonctionnement sans avaries.
Faire le diagnostic de l'asymétrie des tensions et des courants qui permet d’évaluer les conditions de travail des machines électriques avec champ tournant sur la base des comportements des composantes de tensions symétriques et de courants. Le fonctionnement irrégulier des moteurs triphasés alimentés directement à partir du réseau, les perturbations dans le fonctionnement des transformateurs avec la possibilité d'apparition de ferrorésonances peuvent être identifiés sur la base de l'interdépendance des paramètres individuels en association avec l'évolution des composantes symétriques.
La détection de ces phénomènes peut réduire le risque de défaillance et augmenter le rendement des machines.
Exemple de dépassement du facteur PLT
Faire le diagnostic des phénomènes harmoniques sur la base du comportement des harmoniques de tension, de courant et de puissance, ce qui permet d'évaluer les effets de l'alimentation des dispositifs non linéaires et leur impact sur les paramètres du réseau électrique et sur la qualité de l'alimentation. Le niveau élevé des harmoniques entraîne les pertes thermiques supplémentaires des éléments du système énergétique, ce qui constitue une menace pour le fonctionnement de ces dispositifs et génère des coûts supplémentaires. Il est également possible d'évaluer le risque de défaillances imprévues pour les autres équipements électriques alimentées à partir du réseau.
Faire le diagnostic des phénomènes interharmoniques qui permet d'identifier les états transitoires et le comportement dangereux du réseau qui pourrait perturber le fonctionnement des autres appareils. Ces phénomènes peuvent se produire pour une fréquence quelconque. Les interharmoniques complètent les harmoniques dans l'analyse de la bande 0 - 2500 Hz.
Faire le diagnostic des états transitoires sur la base des enregistrements rapides de la tension, échantillonnés avec la fréquence jusqu’à 10 MHz dans la plage de tensions +/- 8000 V. Il est possible de détecter les phénomènes rapides de surtension dangereux pour les appareils électroniques de puissance et pour les éléments isolants. Cela peut témoigner du manque ou d'une défaillance de protection contre les surtensions ou du dysfonctionnement d'un appareil, ce qui peut entraîner une avarie et des pertes inutiles.
Un exemple d'asymétrie provoqué par une opération de liaison
Comparaison des analyseurs de la qualité de l'alimentation
Classe de mesure selon IEC 61000-4-30
Certificat d'un laboratoire indépendant
Entrées binaires
Sorties relais
Travail avec les réseaux 1-, 2- et 3-phasiques
et interharmoniques de tension
Surveillance de la bande 2...150 kHz
Asymétrie de la tension
Transitoires de tension (échantillonnage à 10 MHz)
Facteur de scintillement de courte durée
Facteur de scintillement de longue durée
Courant TRMS
Facteur de crête I
THD et harmoniques de courant
TID et interharmoniques de tension
Asymétrie de courant
Courant de démarrage
Puissance des harmoniques
Angle entre harmoniques
Coefficient K (K-factor)
Signaux de commande
Puissance (P, Q, D, S) selon IEEE 1459 ou méthode de Budeanu
Facteur de puissance
cos(φ)
tg(φ)
Énergie (EP, EQ, ES)
Mesures de puissance 4 quadrants
Efficacité de l'onduleur PV
Nombre maximum de paramètres mesurés en même temps
Durée maximale d'enregistrement
Enregistrement linéaire
• Enregistrement circulaire
Durée du calcul de la moyenne
Catégorie de mesure
61010
EN 61326
EN 61000-6-5 / EN 55032
Fonction anti-vol
ENVIRONNEMENTALES
de travail [ºC]
Réchauffeur intégré
Degré de protection
Mesures dans toutes conditions météorologiques
Installation sur poteau
Installation murale
Installation sur rail DIN
Batterie Li-Ion intégrée
Batterie Li-Ion amovible
Chargement via USB
Écran LCD
Synchronisation de l'horloge par GPS
Synchronisation de l'horloge par IRIG-B
Synchronisation de l'horloge par NTP
Logiciel multilingue Sonel Analysis
Interface web intégrée (serveur web)
Mode d'emploi en version papier et PDF
Analyseur portable de Classe S pour l'analyse de base et à long terme
Analyseur autonome de Classe S pour le diagnostic rapide du réseau et du matériel
Analyseur de réseau haut de gamme (Classe A)
de
Analyseur de la qualité de l'alimentation
SONEL PQM-750
index: WMGBPQM750AC1R1CT5
Paramètres mesurés
Le logiciel intégré (interface web – serveur web) permet de configurer l'appareil et de visualiser les données actuelles. Permet de mesurer les paramètres comme suit.
» Tension de phase efficace U pour L1, L2, L3+N/PE
» Tensions entre phases efficaces U pour L12, L23, L31
» Courants efficaces I de toutes les phases + N + PE
» Facteur de crête CF des tensions et des courants
» Fréquence f du réseau L1
» Puissance active P pour L1, L2, L3
» Puissance active P1 (dissipée 50 Hz) pour L1, L2, L3
» Températures: Tw (interne de l'analyseur), Tz1…Tz4 (1-wire)
INTERFACE WEB
L'interface web (serveur web) de l'analyseur permet de:
» configurer l'appareil de mesure,
» consulter en temps réel l'état de l'appareil et les paramètres mesurés,
» visualiser la liste des événements enregistrés ainsi que les formes d'onde de l'oscillogramme et les graphiques RMS1/2,
» gérer les utilisateurs.
Les sections suivantes sont disponibles dans l'interface.
» Lectures actuelles
Mesures
Oscillogrammes
Graphiques temporels
Phaseurs
Harmoniques
• Interharmoniques
» Événements
• Événements normatifs
• Événements utilisateur
» Configuration de l'analyseur et de l'enregistrement
Accessoires standard:
Scellé pour bornes de tension et de courant (jeu de 2 pièces) WAPOZPLOKPL
Embout à fourche pour borne de mise à la terre WAZACWID
Carte microSD 8 GB WAPOZMSD8
Kit de montage mural WAPOZUCH17
Câble pour transmission de données USB WAPRZUSB
Câble réseau LAN blindé 1,5 m WAPRZRJ451X5EKR
Certificat de calibration en usine
L'appareil est conçu pour fonctionner dans les réseau:
» avec fréquence nominale de 50/60 Hz,
» avec des tensions nominales: jusqu'à 1 000 V à la terre,
» avec structure:
• monophasée,
• biphasée avec N commun,
• triphasée- étoile avec et sans fil N,
• triphasée – triangle.
» Possibilité de coopération avec les transformateurs.
» La batterie intégrée permet de fonctionner pendant 1 h max en cas de perte d'alimentation.
L’appareil est conforme aux normes suivantes:
» Normes relatives aux produits:
• IEC 62586-1
• IEC 62586-2
» Normes concernant les mesures des paramètres du réseau:
• IEC 61000-4-30
• IEC 61000-4-7
• IEC 61000-4-15
• EN 50160
» Normes de sécurité:
• IEC 61010-1
• IEC 61010-2-030
» Normes de compatibilité électromagnétique:
• EN 55032
• IEC 61000-6-5
Paramètres de l'analyseur PQM-750
Tension alternative (TRMS)
Facteur de crête (Crest Factor)
Puissance active
IEC 62053-22 classe 0,2S en fonction du rapport de transformation de tension et de courant jusqu'à quatre décimales
Puissance réactive
IEC 62053-24 classe 0,5S en fonction du rapport de transformation de tension et de courant jusqu'à quatre
Puissance apparente en fonction du rapport de transformation de tension et de courant jusqu'à quatre décimales
Énergie active
IEC 62053-22 classe 0,2S en fonction du rapport de transformation de tension et de courant jusqu'à quatre décimales
Énergie réactive
IEC 62053-24 classe 0,5S en fonction du rapport de transformation de tension et de courant
jusqu'à quatre décimales
Énergie apparente en fonction du rapport de transformation de tension et de courant jusqu'à quatre décimales
cosφ et facteur de puissance (PF)
Harmoniques et interharmoniques
Puissance active et passives des harmoniques en fonction du rapport de transformation de tension et de courant jusqu'à quatre décimales
L'angle entre les harmoniques du courant et de la tension
Indice de scintillement de la lumière (flicker)
Asymétrie de la tension Tension et courant 0,0…20,0%
±0,15% (erreur absolue)
Mesure des signaux de commande Tension jusqu'à 15% Udin pour fR = 5…30000 Hz jusqu'à quatre décimales non spécifié pour <1% Udin ±0,15% pour 1…3% Udin ±5% pour 3…15% Udin Émissions dans la bande
2…9 kHz une seule bande avec une fréquence multiple de 200 Hz 0,01 V ±0,1% Udin pour v.m.
8…150 kHz une seule bande avec une fréquence multiple de 2 kHz
Caractéristique supplémentaire
Protocoles de transmission standards
» Modbus TCP/IP
» Modbus RTU
» IEC 61850
» PQdif
Interface web (webserwer)
» Accès à l'interface depuis un navigateur web quelconque
Modularité
L'appareil peut être enrichi avec des protocoles de communication supplémentaires et des fonctionnalités physiques et logicielles.
Modules internes supplémentaires*
» Module transitoires
» Module relais SSR
» Alimentation 18…60 V DC
Modules externes supplémentaires*
» Module LTE GSM
» Module GPS avec sortie IRIG-B
» Module I/O
» Écran tactile LCD 7” pour un service complet de l'analyseur sur le lieu d'installation
* bientôt proposé
Analyseurs de la qualité de l'alimentation

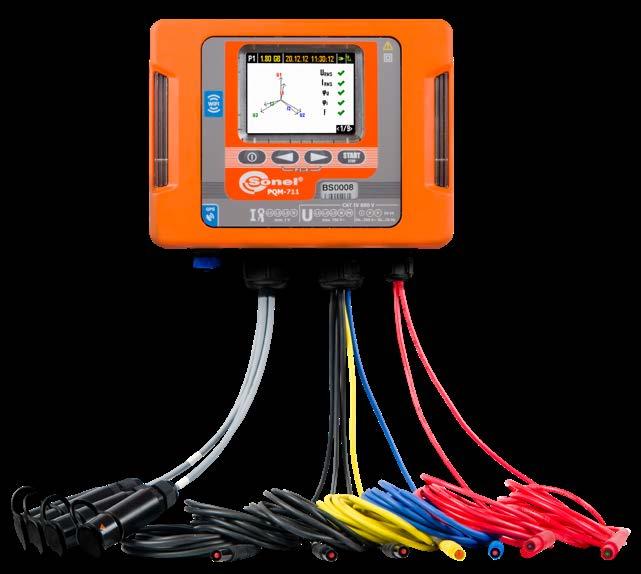

SONEL PQM-711 / PQM-710
index: WMGBPQM711BTW / WMGBPQM710BTW
L'appareil est conçu pour fonctionner dans les réseau:
» avec fréquence nominale de 50/60 Hz,
» avec des tensions nominales: 64/110 V, 110/190 V, 115/200 V, 120/208 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 254/440 V 277/480 V, 290/500 V, 400/690 V, 480/830 V (pour les réseaux à conducteur N),
» de courant continu,
» avec structure: monophasée, biphasée avec N commun,
• triphasée- étoile avec et sans fil N,
• triphasée - triangle.
» La batterie intégrée permet de fonctionner pendant 2 h max en cas de perte d'alimentation.
Paramètres mesurés:
» tensions L1, L2, L3, N-PE (cinq entrées pour mesures) - valeurs moyennes, minimales et maximales, instantanées dans la plage jusqu'à 1000 V, coopération possible avec transformateurs de tension
» courants L1, L2, L3, N (quatre entrées pour mesures) - valeurs moyennes, minimales et maximales, instantanées, mesure du courant directe jusqu’à 6 kA (en fonction de la pince utilisée) coopération possible avec transformateurs de tension,
» facteurs de pointe pour le courant (CFI) et la tension (CFU),
» fréquence dans la plage 40 Hz - 70 Hz,
» puissance active (P), réactive (Q), de déformation (D), apparente (S) avec détermination du caractère de la puissance réactive (capacitive, inductive),
» calcul de la puissance réactive avec méthode:
• de Budeanu,
• IEEE 1459,
» énergie active (EP), réactive (EQ), apparente (ES),
» facteur de puissance PF (Power Factor), cosφ, tgφ,
» coefficient K (surcharge du transformateur due à des harmoniques),
» harmoniques jusqu’à 50e en tension et en courant,
» interharmoniques mesurées en tant que groupe,
» taux de distorsion harmonique THD pour courant et tension,
» indice de scintillement de la lumière à courte durée (PST) et à longue durée (PLT) (conformément aux dispositions de la norme IEC 61000-4-15 classe A),
» asymétrie des tensions et des courants,
» enregistrement des surtensions, des creux et des interruptions de tension avec des oscillogrammes,
» enregistrement des événements pour le courant avec des oscillogrammes (jusqu’à 1 s) et des graphiques RMS 10 ms, avec durée maximale d'enregistrement de 30 s,
» enregistrement des oscillogrammes du courant et de la tension après chaque période du calcul de la moyenne,
» mesure des signaux de commande jusqu’à 3000 Hz,
» PQM-711 | mesure des transitoires jusqu’à ±8000 V avec fréquence maximale d'échantillonnage de 10 MHz. La durée minimale d'une transitoire enregistrable est de 650 ns,
» fréquence d'échantillonnage: 10,24 kHz,
» tous les paramètres enregistrés conformément à la classe A de la norme IEC 61000-4-30
Les analyseurs de la série PQM-711/710 permettent de configurer sans fil et d'analyser les données au moyen du logiciel spécialement conçu Sonel Analysis.
SONEL ANALYSIS MOBILE
La version mobile du logiciel coopérant avec les analyseurs de qualité d'alimentation PQM-711 et PQM-710 de Sonel. Vous pouvez la télécharger à partir du Google Play
Adaptateur de tension avec filetage M4 / M6 WAADAM4M6
Adaptateur magnétique (jeu de 4 pièces) WAADAUMAGKPL
Collier de fixation sur poteau (kit) WAPOZOPAKPL
Crochet pour le montage sur un rail DIN (ISO) avec des connecteurs de stabilisation WAPOZUCH3
2x connecteurs pour colliers de fixation sur poteau WAPOZUCH4
Mallette WAWALXL2
Câble pour transmission de données USB WAPRZUSB
Logiciel Sonel Analysis WAPROANALIZA4
Certificat de calibration en usine
L’appareil est conforme aux normes suivantes:
» EN 61000-4-30 (classe A) (compatibilité électromagnétiqueméthodes de mesures)
» EN 61000-4-7 (classe I) (mesures d'harmoniques)
» EN 61000-4-15 (classe A) (flicker)
» EN 50160 (mesures de tension d'alimentation)
» EN 61010-1 (sécurité des appareils de mesurage)
Les appareils PQM-711/710 disposent d'une alimentation autonome, par conséquent ils sont particulièrement prédestinés à faire les mesures en aval des transformateurs de tension.
PQM-711 permet de mesurer les transitoires jusqu’à ±8000 V avec fréquence maximale d'échantillonnage de 10 MHz
Paramètres des analyseurs PQM-711, PQM-710 Paramètre
Tension alternative (TRMS)
Facteur de crête (Crest Factor)
de mesure
0,0…1000,0 V
Tension 1,00…10,00 (≤1,65 pour tension 690 V)
Courant 1,00…10,00 (≤3,6 Inom)
jusqu'à quatre décimales
Courant alternatif (TRMS) en fonction de la pince* jusqu'à quatre décimales
Un
Inom (l'erreur ne prend pas en compte l'erreur de la pince) Fréquence 40,00...70,00 Hz
Puissance active, réactive, apparente et de déformation en fonction de la configuration (transducteurs, pinces) jusqu'à quatre décimales en fonction de la configuration (transducteurs, pinces)
Énergie active réactive et apparente en fonction de la configuration (transducteurs, pinces)
cosφ et facteur de puissance (PF)
jusqu'à quatre décimales comme erreur de puissance
-1,00...1,00 0,01 ±0,03 tgφ
-10,00...10,00
Harmoniques et interharmoniques
Puissance active et passives des harmoniques en fonction de la configuration (transducteurs, pinces) dépendant des valeurs minimum du courant et de la tension
L'angle entre les harmoniques du courant et de la tension
Asymétrie de la tension Tension et courant 0,0...20,0% 0,1% ±0,15% (erreur absolue)
Mesure des signaux de commande Tension jusqu'à 15% Unom pour 5,00...3000,00 Hz jusqu'à quatre décimales non spécifié pour <1% Unom ±0,15% pour 1...3% Unom ±5% pour 3...15% Unom
PQM-711 | Mesure des transitoires Tension ±8000 V jusqu'à quatre décimales ±(5% + 25 V)
*Pince F-1A1, F-2A1, F-3A1: 0...1500 A AC (10 000 Ap-p) • Pince F-1A, F-2A, F-3A: 0...3000 A AC (10 000 Ap-p) • Pince F-1A6, F-2A6, F-3A6: 0...6000 A AC (10 000 Ap-p)
Pince C-4A: 0...1000 A AC (3600 Ap-p) • Pince C-5A: 0...1000 A AC/DC (3600 Ap-p) • Pince C-6A: 0..10 A AC (36 Ap-p) • Pince C-7A: 0...100 A AC (360 Ap-p)
» tensions L1, L2, L3, N-PE (cinq entrées pour mesures) - valeurs moyennes, minimales et maximales, instantanées dans la plage jusqu'à 760 V, coopération possible avec transformateurs de tension,
» courants L1, L2, L3, N (quatre entrées pour mesures) - valeurs moyennes, minimales et maximales, mesure du courant jusqu’à 6 kA (en fonction de la pince utilisée) coopération possible avec transformateurs de tension,
» facteurs de pointe pour le courant (CFI) et la tension (CFU),
» fréquence dans la plage 40 Hz - 70 Hz,
» puissance active (P), réactive (Q), de déformation (D), apparente (S) avec détermination du caractère de la puissance réactive (capacitive, inductive),
» enregistrement de la puissance: Methode Budeanu, IEEE 1459,
» énergie active (Ep), réactive (EQ), apparente (ES),
» facteur de puissance (Power Factor), cosφ, tgφ,
» harmoniques jusqu’à 50e en tension et en courant,
» taux de distorsion harmonique THD pour courant et tension,
» indice de scintillement de la lumière à courte durée (PST) et à longue durée (PLT) conformité à la norme IEC 61000-4-15 classe S),
» asymétrie des tensions (conformité aux dispositions de la norme IEC 61000-4-30 classe S) et des courants,
» enregistrement des événements pour le courant et la tension avec des oscillogrammes et des graphiques RMS 1/2 de la période, » courant de démarrage,
» calculateur des tarifs d’énergie, » mesure de l'efficacité des onduleurs PV, » fréquence d'échantillonnage: 10,24 kHz,
» tous les paramètres enregistrés conformément à la classe S de la norme IEC 61000-4-30.
Paramètres de l'analyseur PQM-707
Tension alternative (TRMS)
Facteur de crête (Crest Factor) Tension 1,00…10,00 (≤1,65 pour tension 690 V)
Courant 1,00…10,00 (≤3,6 Inom)
Courant alternatif (TRMS) en fonction de la pince*
Fréquence 40,00...70,00 Hz
Accessoires standard:
3x pince crocodile noire 1 kV 20 A WAKROBL20K01
2x pince crocodile rouge 1 kV 20 A WAKRORE20K02
Pince crocodile bleue 1 kV 20 A WAKROBU20K02
Pince crocodile jaune 1 kV 20 A WAKROYE20K02
4x pince flexible F-3A (Ø120 mm) WACEGF3AOKR
Fil 2,2 m noir 1 kV avec marquage L1 (fiches bananes) WAPRZ2X2BLBBL1
Fil 2,2 m noir 1 kV avec marquage L2 (fiches bananes) WAPRZ2X2BLBBL2
Fil 2,2 m noir 1 kV avec marquage L3 (fiches bananes) WAPRZ2X2BLBBL3
Fil 2,2 m bleu 1 kV (fiches bananes) WAPRZ2X2BUBB
Fil 2,2 m jaune-vert 1 kV (fiches bananes) WAPRZ2X2GRYEBB
Adaptateur magnétique (jeu de 4 pièces) WAADAUMAGKPL
» triphasée étoile avec et sans fil N, » triphasée - triangle.
Inom
Inom (l'erreur ne prend pas en compte l'erreur de la pince)
Puissance active, réactive, apparente et de déformation en fonction de la configuration (transducteurs, pinces) jusqu'à quatre décimales en fonction de la configuration (transducteurs, pinces)
Énergie active réactive et apparente en fonction de la configuration (transducteurs, pinces)
cosφ et facteur de puissance (PF)
tgφ
Harmoniques
Indice de scintillement de la lumière (flicker)
jusqu'à quatre décimales comme erreur de puissance
0,00...1,00 0,01 ±0,03
0,00...10,00 0,01 dépend de l'erreur de puissance active et réactive
Tension DC, 1...50 la même que pour la tension alternative
que
(par rapport à la valeur effective)
Coefficient d'asymétrie Tension et courant
Courant de démarrage Courant en fonction de la pince*
*Pince F-1A1, F-2A1, F-3A1: 0...1500 A AC (10 000 Ap-p) • Pince F-1A, F-2A, F-3A: 0...3000 A AC (10 000 Ap-p) • Pince F-1A6, F-2A6, F-3A6: 0...6000 A AC (10 000 Ap-p)
Pince C-4A: 0...1000 A AC (3600 Ap-p) • Pince C-5A: 0...1000 A AC/DC (3600 Ap-p) • Pince C-6A: 0..10 A AC (36 Ap-p) • Pince C-7A: 0...100 A AC (360 Ap-p)
Analyseur de la qualité de l'alimentation
SONEL PQM-700
index: WMGBPQM700
L'appareil est conçu pour fonctionner dans les réseaux:
» avec fréquence nominale de 50/60 Hz.
» avec tensions nominales de: 64/110 V;110/190 V; 115/200 V; 120/208 V 127/220 V; 220/380 V; 230/400 V; 240/415 V; 254/440 V; 277/480 V, 290/500 V, 400/690 V,
» de courant continu,
» avec configuration:
• monophasé,
• biphasé avec N commun,
• triphasé - étoile avec et sans fil N,
• triphasé - triangle.
L’appareil est conforme aux dispositions de la classe S selon IEC 61000-4-30
» IEC 61000-4-30 (compatibilité électromagnétique - méthodes de mesure)
» IEC 61000-4-7 (mesures d'harmoniques)
» IEC 61000-4-15 (flicker)
» IEC 50160 (mesures de tension d'alimentation)
» IEC 61010-1 (sécurité des appareils de mesurage)
» IEC 61326 (compatibilité électromagnétique- équipement électrique pour les mesures)
PQM-700 dispose d'une alimentation indépendante, par conséquent ils sont particulièrement.
4x adaptateur magnétique (jeu de 4 pièces) WAADAUMAGKPL
Collier de fixation sur poteau (kit) WAPOZOPAKPL
Crochet pour le montage sur un rail DIN (ISO)
avec des connecteurs de stabilisation WAPOZUCH3
2x connecteurs pour colliers de fixation sur poteau WAPOZUCH4
Boîtier L-5 WAFUTL18
Câble pour transmission de données USB WAPRZUSB
Logiciel Sonel Analysis WAPROANALIZA4
Certificat de calibration en usine
Paramètres mesurés (EN 50160-4-30 classe S):
» tensions L1, L2, L3 (quatre entrées de mesure), – valeurs moyennes, minimales et maximales, instantanées dans la plage jusqu'à 760 V, coopération possible avec transformateurs de tension,
» courants L1, L2, L3, N (quatre entrées de mesure) – valeurs moyennes, minimales et maximales, instantanées, mesure du courant jusqu’à 6 kA (en fonction de la pince utilisée), coopération possible avec transformateurs de courant,
» facteurs de pointe pour le courant (CFI) et la tension (CFU),
» fréquence dans la plage 40 Hz - 70 Hz,
» puissance active (P), réactive (Q), de déformation (D), apparente (S) avec détermination du caractère de la puissance réactive (capacitive, inductive),
» calcul de la puissance réactive avec méthode: de Budeanu, IEEE 1459,
» énergie active (EP), réactive (EQ), apparente (ES),
» facteur de puissance (Power Factor), cosφ, tgφ,
» harmoniques jusqu’à 40e en tension et en courant,
» taux de distorsion harmonique THD pour courant et tension,
» indice de scintillement de la lumière à courte durée (PST) et à longue durée (PLT) (conformité à la norme IEC 61000-4-15 classe S),
» asymétrie des tensions (conformité aux dispositions de la norme IEC 61000-4-30 classe S) et des courants,
» enregistrement des événements pour le courant et la tension avec des oscillogrammes et des graphiques RMS 1/2 de la période,
» fréquence d'échantillonnage: 10,24 kHz,
» tous les paramètres enregistrés conformément à la classe S de la norme IEC 61000-4-30.
Courant alternatif (TRMS) en fonction de la pince* jusqu'à quatre décimales
Fréquence
40,00...70,00 Hz 0,01 Hz
Inom (l'erreur ne prend pas en compte l'erreur de la pince)
Puissance active, réactive, apparente et de déformation en fonction de la configuration (transducteurs, pinces) jusqu'à quatre décimales en fonction de la configuration (transducteurs, pinces)
Énergie active réactive et apparente en fonction de la configuration (transducteurs, pinces)
cosφ et facteur de puissance (PF)
jusqu'à quatre décimales comme erreur de puissance
0,00...1,00 0,01 ±0,03 tg φ 0,00...10,00
dépend de l'erreur de puissance active et réactive
Harmoniques
Indice de scintillement de la lumière (flicker)
*Pince F-1A1, F-2A1, F-3A1: 0...1500 A AC (10 000 Ap-p) • Pince F-1A, F-2A, F-3A: 0...3000 A AC (10 000 Ap-p) • Pince F-1A6, F-2A6, F-3A6: 0...6000 A AC (10 000 Ap-p)
Équipement supplémentaire pour l'analyseur
WACEGF1A1OKR
WACEGF1AOKR
WACEGF1A6OKR
WACEGF2A1OKR
WACEGF2AOKR
WACEGF2A6OKR
WACEGF3A1OKR
WACEGF3AOKR
WACEGF3A6OKR
Alimentation
SONEL ANALYSIS
Logiciel „SONEL Analysis” - application fournie comme équipement standard. Elle est essentielle pour travailler avec les analyseurs de la série PQM. Elle permet de:
» configurer l'analyseur,
» relever les données de l'enregistreur, » afficher les paramètres du réseau en temps réel (avec possibilité de relever via modem GSM),
» effacer les données dans l'analyseur,
» présenter les données sous forme de tableaux,
» présenter les données sous forme de graphiques,
» analyser les données par rapport à la norme EN 50160 (rapports) et par rapport aux autres conditions de référence prédéfinies par l'utilisateurégalement pour des micro-installations PV jusqu’à 50 kW, avec répartition en états de puissance active P>0, P<0 et P=0 et avec prise en compte des graphes Q1=f(U1/Un) et cosφ = f(P/Pn),
» travailler indépendamment avec plusieurs analyseurs,
» mettre à jour le firmware de l'analyseur pour travailler avec la version la plus récente.
Configuration de l'analyseur
Le logiciel permet de configurer tous les paramètres de l'analyseur. La configuration est effectuée sur l'ordinateur, ensuite elle est transmise à l'analyseur. Les configurations peuvent également être enregistrées sur le disque dur ou un autre support de données, pour une utilisation ultérieure.
Le logiciel permet de configurer, entre autres:
» la sélection des points de mesure et l'allocation libre de la mémoire aux différents points de mesure,
» le réglage du temps de l'analyseur,
» l'activation du blocage des touches,
» la protection avec code PIN contre tout accès non autorisé des tiers, » réglage de la durée de calcul de la moyenne,
» la sélection des transformateurs de courant et de tension,
» la sélection du mode de déclenchement (immédiat, après l’événement ou selon l'horaire prédéfinie),
» la sélection du type de pince, la précision si l'analyseur doit enregistrer les paramètres supplémentaires dans les canaux N et PE,
» le choix du type de réseau, pour lequel l'analyseur enregistrera tous les paramètres retenus.
L'analyseur dispose de quatre points de mesure indépendants. Chaque point de mesure peut être configuré séparément pour réaliser plus tard quatre enregistrements différents sans qu'il soit nécessaire de reprogrammer l'enregistrement à chaque fois.
A chaque point de mesure, les éléments suivants peuvent être configurés:
» est-ce que l'analyseur doit enregistrer la conformité à la norme EN 50160 ou aux paramètres définis par l'utilisateur,
» pour les différents paramètres, l'utilisateur peut déterminer si l'enregistreur doit enregistrer les valeurs instantanées, moyennes, maximum ou minimum, » pour la plupart des paramètres, les limites peuvent être spécifiées au-delà desquelles l'analyseur enregistrera l'événement.
Relevé des données actuelles
Le logiciel Sonel Analysis permet de relever les paramètres sélectionnés et de les présenter en forme graphique sur l’écran du PC en temps réel. Ces paramètres sont mesurés indépendamment de l'enregistrement mémorisé sur la carte mémoire. L'utilisateur peut voir:
» les graphiques représentant les tentions et les courants (oscilloscope),
» les graphiques des tensions et des courants dans le temps,
» le diagramme vectoriel,
» les mesures de plusieurs paramètres,
» harmoniques et puissances harmoniques (estimation de la direction de celles harmoniques),
» interharmoniques.
Analyse des données
Avec le logiciel, l'utilisateur peut consulter les données stockées sur la carte mémoire et les analyser. Les données relevées peuvent également être enregistrées sur le disque dur de l'ordinateur pour un traitement ultérieur. Cela permet de faire l'archivage des données des enregistrements ultérieurs.
Après la consultation de données, l'utilisateur peut les analyser. Trois écrans sont au choix:
» Généraux – toutes les données de différents types sont représentés sous la forme de points (Mesures, Événements et Oscillogrammes),
» Mesures – tous les types de mesures enregistrées sont présentés sous forme de points selon la durée de calcul de la moyenne ( tension, fréquence, etc.),
» Événements – tous les types d'événements détectés sont présentés sous forme de points (creux, surtensions, interruptions, etc.),
» Configuration – toutes les configurations sont affichées, selon lesquelles les données ont été enregistrées.
Le logiciel met à dispositions différents types de graphiques, qui permettent à l'utilisateur de voir d'une manière simple les données enregistrées par l'analyseur:
» Chronogramme – il montre les variations dans le temps des paramètres spécifiés,
» Oscillogramme – variations instantanées des tensions et des courants pendant les incidents ou à la fin du temps de calcul de la moyenne,
» Diagramme des harmoniques – le graphique à barres montrant les niveaux d'harmoniques de l'ordre de 1...50,
» Graphique valeur/temps – il montre les incidents sous la forme de points en fonction de la durée de ces incidents.
Avec les données relevées de l'analyseur, les rapports de l'Utilisateur peuvent être faits et enregistrés sur le disque sous forme d'un fichier PDF, HTML, CSV ou TXT.
Le logiciel permet de générer un rapport sur le respect de la norme EN 50160 et du règlement de système.
SONEL ANALYSIS MOBILE
La version mobile du logiciel coopérant avec les analyseurs de la qualité d'alimentation PQM-711 et PQM-710 de Sonel. Avec cette application, vous pouvez vous connecter directement à l'appareil via une interface Wi-Fi et suivre les relevés en cours des paramètres du réseau auquel l'analyseur est connecté.
Une fonction utile est celle du démarrage et d’arrêt de l'enregistrement, ainsi que le changement du point de mesure (configuration) dans l'analyseur.
Appareils de mesure de la sécurité de l’équipement électrique
Sécurité de l’équipement électrique
Les règles et obligations relatives à l’utilisation de différents types d’équipements électriques, tant privés que professionnels, sont définies par un large éventail de dispositions qui imposent au producteur non seulement l’obligation de créer des produits conformes aux normes applicables, mais aussi la responsabilité de l'état technique de ces appareils et outils à leurs propriétaires. Ces réglementations spécifient également la bonne exécution des tests et inspections réguliers ainsi que la vérification de l'équipement après les réparations. Il est donc important de vérifier l'état technique de l'équipement électrique d'une manière appropriée et avec une fréquence appropriée. L'équipement défectueux, souvent détérioré à l'insu de l'utilisateur, est un grand danger pour l'utilisateur, mais il peut aussi causer des pertes financières graves, par exemple suite à un incendie. À ce moment-là, s’il est prouvé que l’équipement n’a pas été entièrement fonctionnel (par exemple, isolation endommagée), la responsabilité de l’événement du fabricant est transférée au propriétaire, ce qui peut en outre être à l’origine du refus de l’indemnisation par l'assureur.
En 2020, l'organisme européen de normalisation CENELEC a publié la norme EN 50678 pour l'essai des équipements après réparation et EN 50699 pour le des tests périodiques. Les normes EN 50678 et EN 50699 ont été introduites comme normes nationales dans de nombreux pays - par exemple en Allemagne et en Slovaquie - et il est prévu de les introduire dans d'autres pays.
Chaque opérateur d'un appareil de mesure de la sécurité des appareils électriques, décidant de permettre ou non l’utilisation des appareils testés, assume une grande responsabilité pour la santé et la vie des utilisateurs, ainsi que pour leur propriété. Une telle personne doit disposer d'un appareil de mesure professionnel qui garantit une grande précision et exactitude des résultats.
La fonctionnalité et les paramètres techniques des testeurs d’équipements électriques devraient permettre un contrôle total de l’état technique des appareils et outils électriques, y compris la vérification des paramètres principaux des appareils triphasés. De plus, pour garantir la sécurité de l'utilisateur et les résultats de mesure corrects, les appareils doivent vérifier les paramètres du réseau d'alimentation immédiatement après la mise en marche (tension, fréquence, continuité et tension sur le conducteur de protection). Il est très utile d'effectuer des tests:
» en mode automatique, avec la possibilité de définir ses propres séquences de mesure, avec les paramètres sélectionnés par soi, » en mode manuel - en raison de la variété des tests pour différents appareils et normes.
Test préliminaire (inspection visuelle) - le compteur vérifie la continuité du circuit L-N et indique ensuite sur l'écran le moment où l'inspection visuelle doit avoir lieu, c'est-à-dire l'inspection visuelle de l'appareil. Il est ensuite nécessaire d'enregistrer l'objet testé: » l'état du boîtier, » le fonctionnement des interrupteurs, » câble d'alimentation et la prise de courant, » composants mécaniques, » état des éléments d'avertissement et de sécurité.
La mesure de la résistance du conducteur de protection (PE) - doit être effectuée avec un courant de 200 mA, 10 A ou 25 A selon les exigences et la réglementation. La résistance du fil d'essai ne peut pas influencer le résultat de la mesure, il est donc nécessaire d'effectuer un auto-zérotage du fil d'essai ou effectuer la mesure en utilisant une méthode à quatre fils.
Mesure de la résistance d'isolement - en général, la tension d'essai requise est de 500 V DC, mais certains appareils (notamment informatiques) exigent une tension abaissée à 250 V ou même 100 V. Cependant, dans certains cas, les machines et les équipements industriel sont testés avec une tension plus élevée - même 1000 V.
Mesure des courants de fuite - possibilité de mesurer le courant de fuite équivalent, le courant de fuite différentiel, courant de fuite de contact et courant de fuite vers PE. L'appareil devrait permettre de réaliser des tests dans une large bande de fréquences.
Essai fonctionnel - consiste à mesurer les paramètres de l'alimentation électrique lorsque l'appareil testé l'appareil est allumé. L'essai comprend la puissance, la tension, le courant, les coefficients cosφ, PF ou THD.
Test des câbles et rallonges IEC - contrôle automatique des paramètres de base paramètres des câbles IEC, et en plus - après avoir utilisé un adaptateur - rallonges et fils se terminant par une fiche IEC-60320-C5, c'est-à-dire appelé "trèfle". La séquence de mesure est exécutée automatiquement et elle comprend:
» mesure de la résistance d'isolement du conducteur PE,
» mesure de la résistance (continuité) du conducteur PE,
» test de continuité des conducteurs L et N et vérification de l'existence d'un court-circuit entre eux, » contrôle de la polarité.
Après avoir réglé la durée de la mesure, programmé les limites et terminé la le compteur est capable d'évaluer l'état de l'appareil. Grâce à la possibilité de créer les séquences de mesure, l'appareil effectue automatiquement les mesures et émet une évaluation du test (réussite/échec).
La documentation est un élément très important en matière de sécurité ainsi que l'inventaire des équipements. Le système de code QR, qui peut être imprimé immédiatement après la mesure, facilite la tenue des registres. Les données stockées sur l'appareil et les tests effectués permettront d'accélérer les contrôles de maintenance et faciliter le travail dans le service.
Le logiciel PC Sonel PAT Analysis permet de lire et de stocker les données des compteurs PAT ainsi que la configuration des instruments. Sur la base des données de mesure des protocoles de test sont générés et un calendrier de test est maintenu, alors que la solution en nuage permet:
» gestion et transfert des données en temps réel et sans faille,
» fonctionnant dans un navigateur web, » travail en mode délégation de tâches,
» soin de votre équipage et de votre flotte,
» et bien plus encore.
Mise en route et modifications
Essais après réparation Tests périodiques
Essais de type / tests de procédure
Appareils testés selon les normes DIN VDE 0751:2001 DIN VDE 0701-0702 DIN VDE 0751:2001 EN 62353 IEC 60601 EN 50678:2020 DIN VDE 0701-0702 PN-88/E-08400:1988 DIN VDE 0751:2001 normes britanniques EN 62353 IEC 60601 EN 60974-4 EN 50699 DIN EN 60950/50116 DIN EN 61010 DIN EN 60335/50106 EN 60745-1 IEC 60601
Instruments de laboratoire
Instruments de mesure et de contrôle
Dispositif de génération de tension
Outils électriques
Dispositifs de chauffage
Dispositif à entraînement électrique
Lampes d’éclairage
Dispositifs multimédias et télécommunications
Bobines de câble, rallonges, câbles de connexion
Dispositifs de traitement de données et équipement de bureau
Appareils électriques pour la médecine, pour une partie d'applications
Équipement de soudage
FONCTIONS DE MESURE
mesure de résistance du conducteur de protection avec courant: 200 mA
mesure de résistance du conducteur de protection avec courant: 10 A
mesure de résistance du conducteur de protection avec courant: 25 A
mesure de résistance d'isolement avec tension 100 V
mesure de résistance d'isolement avec tension 250 V
mesure de résistance d'isolement avec tension 500 V
mesure de résistance d'isolement avec tension 1000 V
mesure de courant substitutif de fuite
mesure de courant de fuite PE
mesure de courant différentiel de fuite •
mesure de courant de contact de fuite •
mesure de puissance
test du conducteur IEC
vérification de la résistance du circuit L-N
mesure de tension et de fréquence du réseau
mesure de consommation de courant
sélection automatique de la plage de mesure
auto-tests
auto-tests avec possibilité de description par une norme ou par un nom propre
fonction de mesure automatique de l'ensemble de paramètres du disjoncteur RCD / PRCD
mesure de courant avec pince
mesure de SELV / PELV
MESURES DE MATÉRIEL DE SOUDAGE
mesure de tension nominale du matériel de soudage sans charge • mesure de courant de fuite du circuit de soudage IL
mesure de courant de fuite primaire IP
mesure automatique à trois points de résistance d'isolement • COMMUNICATION AVEC ORDINATEUR
communication avec PC via USB •
coopération avec le logiciel Sonel Reader et Sonel PAT analiza (facultatif) •
configuration des paramètres et des réglages de l'appareil de mesure à partir du menu de l'appareil et du PC
Wi-Fi
Bluetooth
LAN
mémoire intégrée
coopération avec mémoire portable pendrive
•
MÉMOIRE
enregistrement dans la mémoire avec prédescription des appareils testés, localisation des mesures, données du client, affectation d'un numéro de série et d'un index au dispositif testé, possibilité d'apporter des commentaires sur le dispositif testé, des détériorations
opération dans le système Sonel QR
FONCTIONS UTILITAIRES
travail avec clavier QWERTY sur un écran tactile grand et clair rétro-éclairé •
support disponible sur l’écran - instructions pour connecter l'appareil testé et pour réaliser la mesure •
coopération avec lecteur des codes barres
coopération avec imprimante
fonctionnement avec batterie interne
Appareils de mesure de la sécurité de l'équipement électrique
SONEL PAT-96 / PAT-95
index: WMGBPAT96 / WMGBPAT95
Fonctions de base de l'appareil:
» PAT-96 | mesures de sécurité des machines à souder
» mesure de la résistance du conducteur de protection (classe de protection I) avec le courant 200 mA, 10 A, 25 A
» mesure de la résistance d'isolement - quatre tensions de mesure 100 V, 250 V, 500 V, 1000 V
» mesure du courant de fuite permanent
» mesure du courant de fuite différentiel
» mesure du courant de fuite de contact
» mesure de la puissance
» mesure de la consommation de courant
» test de câble IEC
» mesure de la tension et de la fréquence du réseau
» mesure des paramètres des disjoncteurs RCD
» mesure du courant avec pinces
Fonctions supplémentaires:
» sélection de mesure automatique
» logiciel professionnel pour le traitement des données et pour la création des rapports
» compatible avec les lecteurs de codes barres et les imprimantes
» compatible avec les mémoires portables des clés USB
» utilisation ergonomique
» jusqu'à 1 heure de fonctionnement sur batterie
Sécurité électrique:
» le produit est conforme aux exigences EMC selon les normes EN 61326-1 et EN 61326-2-2
» catégorie de mesure II 300 V selon EN 61010-1EN 61010-1
» degré de protection du boitier selon EN 60529 IP40
» transmission de données vers un PC Bluetooth, Wi-Fi, LAN, USB
» dimensions 318 x 257 x 152 mm
» poids env. 5 kg
» altitude <2000 m
» écran
Conditions nominales d'utilisation:
» température de travail
LCD TFT 5’’ 1280 x 720
-10...+50°C
» température de stockage -20...+70°C
» humidité 20...80%
Accessoires standard: PAT-96
Fusible 5 x 20 mm, 16 A (2 pcs.) WAPOZB16PAT 1 1
Pince crocodile rouge 1 kV 20 A WAKRORE20K02 1
Pince crocodile bleue 1 kV 20 A WAKROBU20K02 1
Fil 1,8 m orange terminé par un crocodile (10 / 25 A) WAPRZ1X8ORKS 1 1
Câble de 1,5 m à 2 fils (fiches PAT / bananes) WAPRZ1X5DZBB 1
Câble pour transmission de données USB WAPRZUSB 1 1
Cordon d’alimentation 230 V (fiche IEC C19) WAPRZZAS1 1 1
1 1 Certificat de calibration en usine 1 1
L'appareil de mesure fait partie de la plateforme Sonel MeasureEffect™. Il s'agit d'un système complet qui permet d'effectuer les mesures, de stocker et de gérer des données et il fournit également un contrôle des instruments à plusieurs niveaux.
PAT-96 | Mesures de sécurité des machines à souder
Mesure du courant de fuite dans le circuit primaire de la machine à souder IP
Plage d'affichage Résolution Précision
0,00...14,99 mA 0,01 mA ±(5% v.m. + 5 chiffres)
» mesure respectant les exigences de conformité EN 60974-4
Mesure du courant de fuite dans le circuit de soudage IL
Plage d'affichage Résolution Précision
0,00...14,99 mA 0,01 mA ±(5% v.m. + 5 chiffres)
» mesure respectant les exigences de conformité EN 60974-4
Mesure de la tension secondaire à vide U0
Plage d'affichage Résolution Précision 5,0...240,0 V 0,1 V ±(2,5% v.m. + 5 chiffres)
» mesure de la valeur efficace de la tension URMS
» mesure de la valeur de pointe de la tension UPEAK
Mesure de la résistance du conducteur de prise de terre I=200 mA (I classe de protection)
Plage d'affichage Résolution Précision
0,00...0,99 Ω 0,01 Ω ±(4% v.m. + 2 chiffres)
1,00...19,99 Ω ±(4% v.m. + 3 chiffres)
» courant de mesure: ≥200 mA pour R = 0,2...1,99 Ω
Mesure de la résistance du conducteur de prise de terre I=10 A (I classe de protection)
Plage d'affichage Résolution Précision
0...999 mΩ 1 mΩ ±(3% v.m. + 4 chiffres)
1,00...1,99 Ω 0,01 Ω
» méthode technique de mesurage garantissant une haute précision des résultats obtenus
» courant de mesure: ≥10 A pour R ≤ 0,5 Ω
Mesure de la résistance du conducteur de prise de terre I=25 A (I classe de protection)
Plage d'affichage Résolution Précision
0...999 mΩ 1 mΩ ±(3% v.m. + 4 chiffres)
1,00...1,99 Ω 0,01 Ω
» méthode technique de mesurage garantissant une haute précision des résultats obtenus
» courant de mesure: ≥25 A pour:
• UL-N > 180 V et R ≤ 0,2 Ω
• UL-N ≤ 180 V et R ≤ 0,1 Ω
Mesure de la résistance d'isolement
Plage de mesure selon IEC 61557-2 pour:
Un=100 V: 100 kΩ...99,9 MΩ
Un=250 V: 250 kΩ...199,9 MΩ
Un=500 V: 500 kΩ...599,9 MΩ
Un=1000 V: 1 MΩ...599,9 MΩ
U n affichage Plage d'affichage Résolution Précision
100 V
250 V
500 V
1000 V
2,00...19,99 MΩ 0,01 MΩ
20,0...99,9 MΩ 0,1 MΩ
0...1999 kΩ 1 kΩ
2,00...19,99 MΩ 0,01 MΩ
20,0...199,9 MΩ 0,1 MΩ
0...1999 kΩ 1 kΩ ±(5% v.m. +8 chiffres)
0...1999 kΩ 1 kΩ
2,00...19,99 MΩ 0,01 MΩ
20,0...599,9 MΩ 0,1 MΩ
0...1999 kΩ 1 kΩ
2,00...19,99 MΩ 0,01 MΩ
20,0...599,9 MΩ 0,1 MΩ
» déchargement automatique du capacité de l'objet mesuré après la fin de la mesure
» protection contre la mesure des objets sous tension
» courant de sortie max. 1,4 mA
Mesure du courant de fuite
Courant de fuite et du courant de fuite différentiel
Plage d'affichage Résolution Précision
0,00...3,99 mA 0,01 mA ±(5% v.m. + 2 chiffres)
4,0...19,9 mA 0,1 mA
» au milieu du temps de mesure, l'appareil change automatiquement la polarité sur la prise secteur de mesure et affiche la valeur plus grande
Courant substitutif de fuite
Plage d'affichage Résolution Précision
0,00...3,99 mA 0,01 mA ±(5% v.m. + 2 chiffres)
4,0...19,9 mA 0,1 mA
» tension d'ouverture: 25...50 V
Courant de contact de fuite
Plage d'affichage Résolution Précision 0,000...4,999 mA 0,001 mA ±(5% v.m. + 3 chiffres)
Mesure des paramètres des disjoncteurs RCD / PRCD
Test d’arrêt du RCD et mesure du temps de réponse tA
Type RCD Multiplicité Plage Résolution Précision
De type général
0,5 IΔn 0...300 ms 1 ms ±(2% v.m. + 2 chiffres)* 1 IΔn 2 IΔn 0...150 ms
5 IΔn 0...40 ms
*pour RCD IΔn = 10 mA et la mesure 0,5 IΔn erreur: ± (2% v.m. +3 chiffres)
Mesure du courant de déclenchement RCD IA pour le courant différentiel sinusoïdal Plage de mesure selon IEC 61557: (0,3...1,0)IΔn
Courant nominal Plage de mesure Résolution Plage de mesure Précision
10 mA 3,0...10,0 mA
15 mA
4,5...15,0 mA
30 mA 9,0...30,0 mA
0,1 mA 0,3
» mesure possible pour les demi-périodes positives ou négative du courant de fuite » durée de flux du courant de mesure max. 3200 ms
Test technique
Mesure de la puissance S
Plage d'affichage Résolution Précision
0...999 VA 1 VA ±(5% v.m. + 3 chiffres)
1...3,99 kVA 0,01 kVA
Mesure de la puissance P
Plage d'affichage Résolution Précision 0...999 W 1 W ±(5% v.m. + 3 chiffres)
1,00 k...3,99 kW 0,01 kW
Mesure de la puissance Q
Plage d'affichage Résolution Précision 0...999 var 1 var ±(5% v.m. + 3 chiffres) 1,00 k...3,99 kvar 0,01 kvar
Facteur de puissance PF
Plage d'affichage Résolution Précision
0,00...1,00 0,01 ±(10% v.m. + 5 chiffres)
Facteur cosφ
Plage d'affichage Résolution Précision
0,00i...1,00i 0,01 ±(5% v.m. + 5 chiffres)
0,00c...1,00c
Mesure du courant
Plage d'affichage Résolution Précision
0,00..15,99 A 0,01 A ±(2% v.m. + 3 chiffres)
Mesure de tension
Plage d'affichage Résolution Précision
95,0...265,0 V 0,1 V ±(2% v.m. + 2 chiffres)
Mesure du courant avec pince
Plage d'affichage Résolution Précision
100 mA...999 mA 1 mA ±(5% v.m. + 5 chiffres)
1,00 A...9,99 A 0,01 A
10,0 A...24,9 A 0,1 A
» Incertitude de base dans le tableau ne tient pas compte de l'incertitude de la pince de mesure.
THD en tension et en courant
Plage d'affichage Résolution Précision
0,0...999,9% 0,1% ±(5% v.m. + 5 chiffres)
Le dispositif permet de faire des mesures en conformité avec:
» EN 50678:2020 Exigences générales pour les essais de sécurité du matériel électrique après réparation.
EN 50699:2021 Essais récurrents du matériel électrique.
» EN 60745-1 Outils manuels à entraînement électrique. Sécurité d'utilisation. Partie 1: Dispositions générales
» EN 61029 Sécurité des machines-outils électriques semi-fixes. Dispositions générales
» EN 60335-1 Appareils électrodomestiques et analogues Sécurité d'utilisation. Dispositions générales
» EN60950 Matériels de traitement de l'information - Sécurité
» EN 61557-6 Sécurité électrique dans les réseaux de distribution basse tension de 1 000 V c.a et 1 500 V c.c - Dispositifs de contrôle, de mesure ou de surveillance de mesures de protection - Partie 6: efficacité des dispositifs à courant résiduel (DDR) dans les réseaux TT, TN et IT
» VDE0404-1 Pruf-und Messeinrichtungenzum Prufenderelektrischen Sicherheit von elektrischen Geraten. Teil 1: Allgemeine Anforderungen
» VDE0404-2 Pruf-undMesseinrichtungenzumPrufenderelektrischen Sicherheit von elektrischen Geraten. Teil 2: Prufeinrichtungen fur Prufungen nach lnstandsetzung, Anderung oder fur Wiederholungsprufungen
» VDE 0701-0702 Prufung nach lnstandsetzung, Anderung elektrischer Gerate Wiederholungsprufung elektrischer Gerate. Allgemeine Anforderungen fur die elektrische Sicherheit
» AS/NZS 3760:2010 ln-service safety inspection and testing of electrical equipment.
Appareils de mesure de la sécurité de l'équipement électrique
SONEL PAT-10 / PAT-2E / PAT-2
index: WMGBPAT10 / WMGBPAT2E / WMGBPAT2
Caractéristiques
Combinaison innovante de petites dimensions (et associée avec cela portabilité complète de l'appareil) avec des systèmes de mesure avancés permettant d'effectuer des mesures entièrement automatiques pour les appareils électriques et les câbles et rallonges IEC (y compris ceux de PRCD).
L'ensemble de tests effectué après un clic sur la touche START. Les options de configuration de l'appareil de mesure permettent de modifier la façon de fonctionner de l'instrument et, ainsi, de mieux l'adapter aux besoins de l'utilisateur. Dans des situations où il est nécessaire d'effectuer les mesures unitaires, sans avoir à passer par une procédure de mesure complexe, les PAT de Sonel permettent un fonctionnement en mode de mesures individuelles d'un type donné (dit manuel).
Tous les appareils de mesure de cette série permettent en outre d'effectuer des mesures de base sans alimentation externe, dans des situations d'urgence en l'absence d'alimentation, il est facile d'exécuter des groupes de tests simplifiés en mode batterie.
Les petites dimensions, le petit poids et un étui spécialement conçu pour l'appareil et ses accessoires garantissent la commodité d'utilisation et la grande mobilité de l'appareil. La communication sans fil avec une imprimante permet d'organisation le lieu de travail à son gré, sans enchevêtrement de câbles inutile. L'enregistrement des résultats dans la mémoire et l’intégration des résultats dans le logiciel du PC élargissent la fonctionnalité de l'appareil.
Fonctions principales de l'appareil PAT-10
» diode indiquant l’évaluation du résultat
» accès rapide aux procédures de mesure
» boîtier compact, étui ergonomique
» sélection automatique de la plage de mesure
» mesure de la résistance du conducteur de protection avec courant: 200 mA, 10 A
» mesure de la résistance d'isolement
» mesure du temps de déclenchement des interrupteurs PRCD
» mesure du courant de fuite substitutif, alternatif et de contact
» test du conducteur IEC
» enregistrement des résultats dans la mémoire
» coopération avec le logiciel Sonel Reader et Sonel PAT Analysis (option)
» coopération avec l'application mobile Sonel PAT Analysis
Modèle
Mesures de la résistance du conducteur de prise de terre I = 200 mA
Mesures de la résistance du conducteur de prise de terre I = 10 A
Mesure de la résistance d'isolement U = 250 V
Mesure de la résistance d'isolement U = 500 V
Mesure du courant substitutif de fuite
Mesure du courant de contact de fuite
Mesure du courant différentiel de fuite
Test du conducteur IEC
(RISO, RPE, Polarisation)
Test PRCD
(temps de réponse pour IΔn: x1/x5; 0° et 180°)
0,01…19,99 Ω
Accessoires standard:
Fusible de rechange 5x20 mm, 16 A (2 pcs.)
(PAT-2E, PAT-10) WAPOZB16PAT
Mallette pour appareil et accessoires M8 WAFUTM8
Fil 1,2 m rogue 1 kV (terminé avec un crocodile) WAPRZ1X2REBK
Câble pour transmission de données USB WAPRZUSB
Cordon d’alimentation 230 V (fiche IEC C19) WAPRZZAS1
Certificat de calibration en usine
L'appareil peut être utilisé pour tester les équipements, entre autres, selon les normes:
» EN 50699:2021 Essais récurrents du matériel électrique
» EN 60745 - 1: Outils manuels à entraînement électrique Sécurité d’utilisation. Partie 1: Dispositions générales.
» EN 61029: Sécurité des machines-outils électriques semi-fixes Dispositions générales.
» EN 60335 - 1: Appareils électrodomestiques et analoguesSécurité. Dispositions générales.
» EN 60950: Matériels de traitement de l'information - Sécurité.
» EN 61557-6 Sécurité électrique dans les réseaux de distribution basse tension de 1 000 V c.a et 1 500 V c.c - Dispositifs de contrôle, de mesure ou de surveillance de mesures de protection - Partie 6: efficacité des dispositifs à courant résiduel (DDR) dans les réseaux TT, TN et IT
0,01…19,99 Ω
0,01…19,99 Ω
0,01…1,99 Ω - -
0,25…99,9 MΩ
0,50…99,9 MΩ
0,01...19,9 mA
0,001…4,999 mA
0,10…19,9 mA
0,25…99,9 MΩ -
0,50…99,9 MΩ
0,01...19,9 mA
0,50…99,9 MΩ
0,01...19,9 mA
0,001…4,999 mA -
0,10…19,9 mA -
mA, 30 mAMémoire de résultats intégrée / transfert vers PC
Coopération avec imprimante
Configuration de l'appareil de mesure à partir de l'ordinateur
Batterie intégrée (possibilité de mesures pendant la charge)
SONEL PAT ANALYSIS MOBILE
SONEL PAT ANALYSIS
index: WAPROSONPAT3
Cette application mobile étend les capacités de mètres Sonel PAT-10, PAT-2E et PAT-2. Elle est destinée aux appareils fonctionnant sous Android.
Sonel PAT Analysis Mobile:
» se connecte sans fil avec l'appareil de mesure sélectionné,
» télécharge les résultats de mesure,
» enregistre les résultats dans la structure PAT (client, appareils et données de mesure),
» imprime des rapports,
» lit les codes QR du système PAT,
» assure une compatibilité totale avec le système de code QR Sonel et la structure de mémoire orientée objet,
» envoie des données via internet.
Les logiciels sont conçus pour les entreprises qui font des mesures de la sécurité du matériel électrique.
Les logiciel coopèrent avec les appareils de mesure Sonel de la série PAT. Les données enregistrées par l'appareil de mesure sont transférées dans le procès-verbal de test du dispositif étudié.
» Idéal pour les établissement de production, des sociétés de location des outils électriques, des services, etc.
» La structure hiérarchique des données d'entrée - l'appareil est dédié à une entreprise ou un département spécifique.
» Possibilité de stocker les informations sur un appareil donné.
» Traçage de l’historique des inspections de l’appareil.
» » Impression des autocollants sur du papier auto-adhésif standard.
» Possibilité de créer son propre standard de mesure en utilisant l’éditeur de protocole.
» Possibilité de planifier les mesures - chaque appareil contient une liste „Cycle de mesures" - le logiciel affiche automatiquement les appareils pour lesquels le délai de tests s'approche ou il a été dépassé.
» Il permet d'envoyer à distance une procédure de mesure au PAT-9x.
Formes disponibles de protocole:
» procès-verbal complet d'un test - sur une page A4, avec toutes les données de l'appareil et la série complète de tests,
» procès-verbal (historique) de test pour l'appareil - tous les résultats de mesures sont imprimés suivant des critères prédéfinis (de la période déterminée),
» procès-verbal abrégé/ carte d'immatriculation- impression de l'historique de tests avec des informations
» principales sur l'appareil et l'information sur l'approbation pour utilisation.
Impression du procès-verbal conformément aux normes suivantes:
EN 50699, EN 50678, VDE 0701:1, VDE 0701:200, VDE 0701:240, VDE 0701:260, DIN VDE 0702, EN 61010, EN 60335, EN 60950, IEC 60601, EN 62353
Configuration requise du PC:
» Windows XP SP2, Windows Vista, Windows 7, Windows 8/8.1
» Internet Explorer: 6.0 ou supérieure
» Framework 2.0 ou supérieure
Appareils de mesure à pince
CMP-3000
CMP-2000
CMP-1015-PV
CMP-1010
CMP-403
CMP-402
CMP-3kR
CMP-200F
CMP-200
CMP-100
Indicateurs de tensions
P-6
P-5
P-4
VT-3
VT-2
Multimètres
CMM-60
CMM-40
CMM-30
CMM-11
CMM-10
...et beaucoup plus distancemètre testeurs de séquence de phase
Adaptateur de tension
SONEL AHV-3
index: WAADAAHV3
Adaptateur Sonel AHV-3 permet de mesurer la haute tension conformément à la CAT III 3000 V DC en combinaison avec la pince de mesure dédiée Sonel CMP-1015-PV ou les compteurs compatibles de la série CMM et CMP.
Accessoires standard:
» 2x sonde à lame noire de 3 kV DC (prise banane)
» kit de câbles de test pour CMM/CMP (fiches bananes)
» étui M-13
Support de montage pour AHV-3
index: WAPOZUCH13
Sert à fixer l'adaptateur AHV-3 aux pinces du compteur CMP-1015-PV.
Adaptateur pour faciliter la mesure du courant
SONEL AC-16
index: WAADAAC16
» transmission x1, x10
» tension maximal: 230 V AC
» courant maximal: 16 A
» l'adaptateur peut être utilisé pour tout type de l'appareil de mesure avec pince
Mandrin magnétique universel
index: WAPOZUCH6
Mandrin magnétique universel permettant de monter le compteur sur les surfaces métalliques, par exemple les portes de tableaux de distribution.
Mini set crocodile 1 kV 10 A
index: WAKROKPL10MINI
Pinces crocodiles pour le montage sur des lames de sondes de mesure d'un diamètre de 2 mm, utilisées dans les multimètres de la famille CMM et CMP.
Modèle haut de gamme pour le secteur industriel
Modèle haut de gamme pour le secteur industriel
Modèle avancé pour photovoltaïque et industrie
Diverses applications dans l'industrie
Diverses applications dans l'industrie Fonctions de mesure
Mesure de courant et de tension en sortie d'un onduleur, d'un convertisseur de fréquence ou en système VFD
Mesure de haute tension DC (HVDC)
Courant initial d'appel
Sélection automatique / manuelle de la gamme
Diamètre maximum du conducteur mesuré pince rigide: 48 mm pince flexible: 160 mm
d’entrée
Mesure MAX / MIN /
Enregistreur
Arrêt automatique
Indicateur de batterie
Mémoire
Autres fonctionnalités
Beeper
Segments
Appareil de mesure à pince
SONEL CMP-3000
index: WMGBCMP3000
Accessoires standard:
Pince flexible F-16
Ensemble de fils de mesure pour CMM (CAT IV, M)
WACEGF16
WAPRZCMM2
Adaptateur pour sondes de température type K WAADATEMK
Sonde de mesure de la température (type K) WASONTEMK
Pile 9 V
Valise
Certificat de calibration en usine
Caractéristiques du produit
» mesure de courant et de tension efficace vraie pour des lectures précises et fiables de signaux non sinusoïdaux
» fonction INRUSH pour mesurer le courant consommé par un appareil électrique lors de sa première mise en marche
» pince flexible permettant de mesurer les câbles d’un diamètre de 160 mm
» les grandes pinces permettent de mesurer des conducteurs jusqu'à 48 mm de diamètre
» mesure du courant jusqu'à 1000 A DC et 3000 A AC
» mesure de la température en degrés Fahrenheit et Celsius
» indication de tension sans contact
» sélection automatique des plages de mesure
» fonction HOLD, permettant de geler le résultat à l'écran
» maintien des valeurs MAX / MIN
» arrêt automatique de l’appareil grâce à la fonction Auto-OFF
Mesure du courant continu
Plage d'affichage Résolution
Précision
0,0...1000,0 A 0,1 A ±(2,5% v.m. + 5 chiffres)
Mesure du courant alternatif (True RMS)
Plage d'affichage Résolution
Précision
0,0...1000,0 A 0,1 A ±(2,8% v.m. + 8 chiffres) pour 50...400 Hz
L’application mobile Sonel Multimeter Mobile est conçue pour le transfert et le stockage des résultats des mesures dans la mémoire des appareils mobiles basés sur le système Android. Vous pouvez la télécharger à partir du Google Play
» écran LCD à segments, comptage 50000, 4 et 4/5 chiffres, rétro-éclairé
» alimentation Pile 9 V type 6LR61
» indication du dépassement de la plage symbole ‘OL’
» diamètre maximal du fil 160 mm
» diamètre maximal du jeu de barres
500 mm
» test de continuité seuil 50 Ω
» test diode I = 0,3 mA, U0 = 2,8 V DC
» fréquence d'échantillonnage nominal: 2 Hz
» impédance d’entrée
• V AC
>9,5 MΩ
• V DC ≥10 MΩ
» durée d’inactivité avant arrêt automatique 30 min
» température de travail 5...40°C
» température de stockage -20...+60°C
» humidité de stockage <80%
» dimensions
» dimensions de la pince flexible
» poids
» catégorie de mesure
230 x 76 x 40 mm
140 x 180 mm
501 g avec pile
CAT III 1000 V (CAT IV 600 V)
» conformité aux normes EN 61010-1, EN 61010-2-032
» standard de qualité ISO 9001
Appareil de mesure à pince
SONEL CMP-2000
index: WMGBCMP2000
Accessoires standard:
Ensemble de fils de mesure pour CMM/CMP
WAPRZCMP1
Sonde de mesure de la température (type K) WASONTEMK
Pile 9 V
Étui standard
Certificat de calibration en usine
Caractéristiques du produit
» mesure de courant et de tension efficace vraie pour des lectures précises et fiables de signaux non sinusoïdaux
» fonction INRUSH pour mesurer le courant consommé par un appareil électrique lors de sa première mise en marche
» les grandes pinces permettent de mesurer des conducteurs jusqu'à 57 mm de diamètre
» mesure du courant jusqu'à 2000 A DC et 1500 A AC
» mesure de la température en degrés Fahrenheit et Celsius
» sélection automatique des plages de mesure
» fonction HOLD, permettant de geler le résultat à l'écran
» maintien des valeurs MAX / MIN
» fonction Delta ZERO, mode de mesure relative pour le courant continu - possibilité de mettre à zéro l'instrument à tout moment et de revenir à la mesure en mode absolu
» double LCD pour afficher plus d'une Valeur à la fois
» fonction d'arrêt automatique
Mesure du courant continu
Plage d'affichage Résolution
0,0...659,9 A 0,1 A
660...2000 A 1 A
Mesure du courant alternatif (True RMS)
Plage d'affichage Résolution
0,0...659,9 A 0,1 A
660...1500 A 1 A
Mesure de la tension continue
Plage d'affichage Résolution Précision
0,000...6,599 V 0,001 V
6,60...65,99 V 0,01 V
66,0...659,9 V 0,1 V
660...1000 V 1 V
Mesure de la tension alternative
±(0,5% v.m. + 2 chiffres)
Plage d'affichage Résolution Précision
0,000...6,599 V 0,001 V
6,60...65,99 V 0,01 V
66,0...659,9 V 0,1 V
660...750 V 1 V
Mesure de la résistance
Précision (AC)
±(2,0% v.m. + 5 chiffres)
±(3,0% v.m. + 5 chiffres) pour 660...1000 A
±(5,0% v.m. + 5 chiffres) pour 1000...2000 A
±(2,0% v.m. + 10 chiffres) pour 50...60 Hz
±(3,0% v.m. + 10 chiffres) pour 61...400 Hz
±(2,5% v.m. + 10 chiffres) pour 50...60 Hz et 660...1000 A
±(3,5% v.m. + 10 chiffres) pour 61...400 Hz et 660...1000 A
±(5,0% v.m. + 10 chiffres) pour 50...400 Hz et 1000...1500 A
» durée d’inactivité avant arrêt automatique 30 min
» température de travail 0...+50°C
» température de stockage -20...+60°C
» humidité de stockage <80%
» dimensions
» poids
» catégorie de mesure
281 x 108 x 53 mm
570 g
CAT III 1000 V (CAT IV 600 V)
» conformité aux normes EN 61010-1, EN 61010-2-032
» standard de qualité ISO 9001
Appareil de mesure à pince
SONEL CMP-1015-PV
index: WMGBCMP1015PV
Accessoires standard:
Ensemble de fils de mesure pour CMM (CAT IV, M)
Adaptateur pour sondes de température type K
WAPRZCMP2
WAADATEMK
Sonde de mesure de la température (type K) WASONTEMK
Accumulateur Li-Pol 7,4 V 1200 mAh
Chargeur
Alimentation du chargeur
Valise M-3
Certificat de calibration en usine
Caractéristiques du produit
SONEL MULTIMETER MOBILE
L’application mobile Sonel Multimeter Mobile est conçue pour le transfert et le stockage des résultats des mesures dans la mémoire des appareils mobiles basés sur le système Android. Vous pouvez la télécharger à partir du Google Play
Mesure de la tension alternative (True RMS)
Plage d'affichage Résolution Précision
6,01…60,00 V 0,01 V
WAAKU30
WAZASZ25
WAZASZ26
WAWALM3
» mesure de courant et de tension en sortie d'un onduleur, d'un convertisseur de fréquence ou en système VFD
» mesure de haute tension DC (HVDC)
» fonction INRUSH pour mesurer le courant consommé par un appareil électrique lors de sa première mise en marche
» élimination des tensions parasites et induites - Low Z
» écran LCD à segments, comptage 6000, rétro-éclairé
» alimentation 3x pile 1,5 V typ LR6
» indication du dépassement de la plage symbole ‘OL’
» diamètre maximal du fil 35 mm
» test de continuité seuil 50 Ω; courant de mesure < 0,5 mA
» test diode I = 0,3 mA, U0 < 3,2 V DC
» fréquence d'échantillonnage 2 Hz
» impédance d’entrée
• V AC
≥8,5 MΩ
• V DC ≥10 MΩ
• LoZ
» durée d’inactivité avant arrêt automatique
300 kΩ
30 min
» température de travail +5...+40°C
» température de stockage -20...+60°C
» humidité de stockage < 80%
» dimensions
» poids
250 x 90 x 40 mm
329 g
» catégorie de mesure CAT IV 600 V (CAT III 1000 V)
» conformité aux normes EN 61010-1, EN 61010-2-032
» standard de qualité ISO 9001
Appareil de mesure à pince
SONEL CMP-403 / CMP-402
index: WMGBCMP403 / WMGBCMP402
Accessoires standard:
Ensemble de fils de mesure (CAT IV, S)
WAPRZCMM1
Adaptateur pour sondes de température type K WAADATEMK
Sonde de mesure de la température (type K) WASONTEMK
3x pile AA 1,5 V
Étui standard
Certificat de calibration en usine
Caractéristiques du produit
» mesure de courant et de tension en sortie d'un onduleur, d'un convertisseur de fréquence ou en système VFD
» fonction INRUSH pour mesurer le courant consommé par un appareil électrique lors de sa première mise en marche
» les grandes pinces permettent de mesurer des conducteurs jusqu'à 30 mm de diamètre
» mesure de courant:
CMP-403 | jusqu'à 400 A AC et DC
CMP-402 | jusqu'à 400 A AC
» mesure de la température en degrés Fahrenheit et Celsius
» indication de tension sans contact
» sélection automatique des plages de mesure
» fonction HOLD, permettant de geler le résultat à l'écran
» affichage des valeurs extrêmes Peak MAX/Peak MIN
» fonction de mesure relative
» mise hors tension automatique - fonction Auto-off
» boîtier robuste résistant aux chocs
Autres données techniques
» écran
LCD à segments, comptage 4000, rétro-éclairé
» alimentation 3x pile 1,5 V typ LR6
» indication du dépassement de la plage symbole ‘OL’
» diamètre maximal du fil 30 mm
» test de continuité
seuil 50 Ω, courant de mesure <1,5 mA
» test diode I = 1,0 mA, U0 = 3,0 V DC
» fréquence d'échantillonnage 3 Hz
» impédance d’entrée
• CMP-402 - V AC >9,5 MΩ
• CMP-402 - V DC ≥10 MΩ
• CMP-403 - V AC >9 MΩ
• CMP-403 - V DC ≥10 MΩ
» durée d’inactivité avant arrêt automatique 15 min
» température de travail
+5...+40°C
» température de stockage -20...+60°C
» humidité de stockage < 80%
» dimensions 220 x 80 x 39 mm
» poids
• CMP-402
• CMP-403
» catégorie de mesure CAT III 600 V (CAT II 1000 V)
» conformité aux normes EN 61010-1, EN 61010-2-032
» standard de qualité ISO 9001
CMP-403 | Mesure du courant continu
Plage d'affichage Résolution Précision
Mesure du courant alternatif
Plage d'affichage Résolution Précision
A
» plage de fréquences: 50 Hz...60 Hz
Mesure de la tension continue
Plage d'affichage Résolution
V 0,001 V ±(1,0% v.m. + 3 chiffres)
V 0,01 V
V 0,1 V ±(1,2% v.m. + 5 chiffres)
V 1 V
Mesure de la tension alternative et VFD (True RMS)
Plage d'affichage Résolution Précision pour f = 50 Hz...60 Hz (toutes les formes d'onde)
pour f = 50 Hz…1 kHz (formes d'onde sinusoïdales) 4,000 V 0,001 V ±(1,2% v.m. + 5 chiffres) ±(1,2% v.m. + 5 chiffres) 40,00 V 0,01 V 400,0 V 0,1 V 1000 V 1 V ±(1,5% v.m. + 5 chiffres) ±(1,5% v.m. + 5 chiffres)
Pince de courant alternatif numérique avec enregistreur
SONEL CMP-3kR
index: WMGBCMP3KR
Accessoires standard:
Pince flexible F-16
2x pile AA 1,5 V
Étui standard
Certificat de calibration en usine
Caractéristiques du produit
WACEGF16
» mesure du courant alternatif TRMS pour les formes d'onde non sinusoïdales
» mesure du courant de démarrage initial - INRUSH
» enregistreur avec échantillonnage de 1 s, possibilité d'enregistrement continu pendant 24 h
» horloge en temps réel permet d'enregistrer les résultats avec la date et l'heure de la mesure
» exportation des données vers l'application Sonel Multimeter Mobile, visualisation des résultats exportation des données vers des fichiers externes pour lecture sur PC
» pinces flexibles permettant de mesurer des conducteurs d'un diamètre allant jusqu'à 160 mm
» mesure des courants élevés jusqu'à 3000 A AC
» sélection automatique des plages de mesure
» conservation du résultat de la mesure - fonction HOLD
» arrêt automatique de l'appareil - fonction Auto-OFF
Autres données techniques
» écran LCD de segment, comptage 3000, 4 chiffres, éclairé
» alimentation 2x piles 1,5 V type LR6
» indication de dépassement symbole ‘OL’
» diamètre maximal du câble 160 mm
» circuit maximal de la barre
SONEL MULTIMETER MOBILE
L’application mobile Sonel Multimeter Mobile est conçue pour le transfert et le stockage des résultats des mesures dans la mémoire des appareils mobiles basés sur le système Android. Vous pouvez la télécharger à partir du Google Play
Mesure de la tension alternative (True RMS)
Plage d'affichage Résolution Précision
0,0...30,00 A 0,01 A ±(3,0% v.m. + 8 chiffres) pour 50...400 Hz
500 mm
» fréquence d'échantillonnage 3 Hz
» mémoire de l'enregistreur capacité 86 400 échantillons fréquence d'échantillonnage 1 Hz durée maximale d'enregistrement 24 h
» temps mort pour l'auto-déconnexion 15 min
» température de travail 5...40°C
» température de conservation -20...+60°C
» humidité de conservation <80%
» dimensions
150 x 65 x 35 mm
» dimensions des pinces flexibles 140 x 180 mm
» poids 240 g avec pile
» catégorie de mesure CAT III 1000 V (CAT IV 600 V)
» conformité aux exigences des normes EN 61010-1, EN 61010-2-032
» norme de qualité ISO 9001
30,1...300,0 A 0,1 A ±(3,0% v.m. + 5 chiffres) pour 50...400 Hz
6,000 mA 0,001 mA ±(1,5% v.m. + 8 chiffres) ±(2,0% v.m. + 8 chiffres)
60,00 mA 0,01 A
600,0 mA 0,1 A
6,000 A 0,001 A
60,00 A 0,01 A
±(1,0% v.m. + 5 chiffres)
100,0 A 0,1 A ±(1,0% v.m. + 8 chiffres)
±(1,5% v.m. + 8 chiffres)
Cycle de travail (%)/ largeur d'impulsion (ms)
Test de continuité / test diode
Mesure de boucle de courant 4-20 mA%
Low Z
Filtre passe bas
Mesure True RMS
Sélection automatique / manuelle de la gamme
Mesure MAX / MIN / AVG
Facteur de crête
Mesure relative
Enregistreur
Fonction de capture de tendance
Multimètre industriel haut de gamme
Multimètre de zone industrielle
Multimètre pour l'industrie
Multimètre compact à usage général
Multimètre de poche pour les mesures de base Fonctions de mesure
Fonctionnalités de base
Fonctionnalités avancées
L'horloge
Accès facile aux fusibles
Arrêt automatique
Indicateur de batterie
Torche intégrée
Graphique
Catégorie de mesure (EN 61010)
Sécurité et conditions d'utilisation
Multimètre industriel de pointe
SONEL CMM-60
index: WMGBCMM60
Mesures
» tensions AC et DC
» courant AC et DC
» résistance
» capacité
» température
» du facteur de temps et de largeur d'impulsion
» fréquences
» de la boucle de courant 4-20mA%
» ...et bien d'autres
Fonctions supplémentaires
» mesure AC+DC pour la présentation de la composante continue et variable en même temps ou de la somme de deux composantes dans la mesure de la tension
» mesure du courant et de la tension alternative TRMS pour les formes d'ondes non sinusoïdales,
» fonction 4~20 mA pour contrôler les circuits analogiques de commande pex. du fonctionnement des capteurs de température, de pression , de pH ou de débit,
» relevé facile et lisible avec un écran couleur avec résolution de 320x240 pixels et diagonale 3,5" avec la possibilité de visibilité sous grand angle ou dans les locaux obscurs
» filtre passe-bas pour mesurer les tensions avec des bruits générés par les machines et les dispositifs électroniques enregistrement des valeurs maximales avec la fonction PEAK
» fonction de mesures relatives REL
» l'horloge en temps réel permet d'enregistrer les résultats avec la date et l'heure de la mesure
» mémoire intégrée pour 2000 mesures
» enregistreur intégré avec fonction Trend Capture, avec sauvegarde jusqu’à 10 000 échantillons et leur affichage sous forme graphique
» module Bluetooth intégré pour le transfert de données vers appareils mobiles munis du système Android et vers le logiciel CMM-60 Multimeter Software
» fonction d'enregistrement des valeurs minimales, moyennes et maximales
» assistance intégrée HELP
» sélection automatique et manuelle des plages de mesure,
» arrêt du résultat de la mesure par la fonction HOLD et Auto HOLD
» arrêt automatique de l’appareil grâce à la fonction Auto-OFF suite à la période d'inactivité sélectionnée
» boitier extrêmement étanche (IP67) et renforcé, résistant aux chocs, revêtu d'une couche d’élastomère
Mesure de la tension continue et alternative (True RMS)
20 A un maximum de 30 secondes avec une précision limitée
SONEL MULTIMETER MOBILE
L’application mobile Sonel Multimeter Mobile est conçue pour le transfert et le stockage des résultats des mesures dans la mémoire des appareils mobiles basés sur le système Android. Vous pouvez la télécharger à partir du Google Play
Accessoires standard:
Ensemble de fils de mesure pour CMM (CAT IV, M) WAPRZCMM2
Sonde de mesure de la température (type K, métal) WASONTEMK2
Adaptateur pour sondes de température type K WAADATEMK
Bloc d'alimentation WAZASZ21
Adaptateur d'alimentation WAADALAD1
CMM-RR radio WAADACMMRR
Accumulateur Li-Pol 7,4 V 2400 mAh pour CMM-60 WAAKU25
Capuchon étanche à l'eau protégeant les prises (2 pièces)
» indication du dépassement de la plage symbole „0L”
» facteur de crête ≤3 pour toute la plage 500 V diminuant de façon linéaire jusqu’à ≤1,5 pour 1000 V
» test de continuité I < 0,35 mA, signal sonore pour R < 25 Ω
» test diode I = 0,9 mA, U0 = 3,2 V DC
» fréquence d'échantillonnage 20 Hz
» impédance d’entrée ≥6 MΩ (V AC/DC)
» mémoire de l'enregistreur capacité
10 000 échantillons fréquence d'échantillonnage à partir de 1 Hz
» durée d’inactivité avant arrêt automatique 15 min
» fusibles
plage mA, µA
0,8 A / 1000 V en céramique rapide plage A 10 A / 1000 V en céramique rapide
» température de travail
+5...+40°C
» température de stockage -20...+60°C
» dimensions
» poids
220 x 97 x 58 mm
342 g
» catégorie de mesure CAT III 1000 V (CAT IV 600 V)
» conformité aux normes EN 61010-1, EN 61010-2-032
Multimètre industriel
SONEL CMM-40
index: WMGBCMM40
Mesures
» tensions AC et DC
» courant AC et DC
» résistance
» capacité
» température
» facteur de temps d'impulsions
» fréquences
» de la boucle de courant 4-20mA%
» test de diode et de continuité
Fonctions supplémentaires
» la fonction AC + DC vous permet d'afficher simultanément la valeur du composant constant et variable ou la somme des deux composants pendant la mesure de tension
» la valeur efficace vraie pour la tension et le courant alternatifs permet de mesurer la valeur effective des formes d'onde déformées
» la fonction 4 ~ 20 mA utilisée, entre autres, pour la mesure des circuits de commande de capteurs de température, de pression, de pH ou de débit
» affichage des valeurs PEAK
» la fonction de mesure relative REL
» double affichage pour afficher plusieurs résultats en même temps
» mémoire intégrée pour 2000 mesures
» enregistrement des valeurs maximales et minimales
» sélection automatique et manuelle de la gamme
» fonction HOLD
» mise hors tension automatique grâce à la fonction Auto-OFF après la sélection d'une période d'inactivité spécifique
» boîtier extrêmement hermétique (IP67) renforcé, protégé contre les chocs, recouvert d'élastomère
Mesure de la tension continue et alternative (True RMS)
L’application mobile Sonel Multimeter Mobile est conçue pour le transfert et le stockage des résultats des mesures dans la mémoire des appareils mobiles basés sur le système Android. Vous pouvez la télécharger à partir du Google Play
Accessoires standard:
Ensemble de fils de mesure pour CMM (CAT IV, M) WAPRZCMM2
Adaptateur pour sondes de température type K WAADATEMK
Sonde de mesure de la température (type K) WASONTEMK
L’application mobile Sonel Multimeter Mobile est conçue pour le transfert et le stockage des résultats des mesures dans la mémoire des appareils mobiles basés sur le système Android. Vous pouvez la télécharger à partir du Google Play
4,000 V 0,001 V ±(1,2% v.m. + 2 chiffres) ±(1,2% v.m. + 3 chiffres)
40,00 V 0,01 V ±(1,5% v.m. + 3 chiffres)
400,0 V 0,1 V 600 V 1 V ±(1,5% v.m. + 2 chiffres) ±(2,0% v.m. + 4 chiffres)
» impédance d’entrée: 7,8 MΩ
» plage de fréquences 50...400 Hz
Mesure du courant continu et alternatif
Plage d'affichage Résolution
400,0 μA 0,1 μA ±(1,0%
Accessoires standard:
Ensemble de fils de mesure pour CMM/CMP WAPRZCMP1
Sonde de mesure de la température (type K) WASONTEMK
Adaptateur pour sondes de température type K WAADATEMK
Pile 9 V
Déclaration de vérification
Mesure de la résistance
Plage d'affichage Résolution Précision 400,0
Mesure du capacité
Plage d'affichage
Mesure de la fréquence
Plage d'affichage Résolution Précision
v.m. + 3 chiffres)
v.m. + 4 chiffres) 10,00 MHz 0,01 MHz
» sensibilité: valeur minimale effective de la tension 8 V
Mesure du cycle de travail (temps d'impulsions)
Plage d'affichage Résolution Précision
0,1...99,9% 0,1% ±(1,2% v.m. + 2 chiffres)
Mesure de la température
Plage d'affichage Résolution Précision
-20...760°C 1°C ±(3%
Autres données techniques:
» écran LCD à segments, comptage 5000, 3 et 5/6 chiffres, rétro-éclairé
» alimentation Pile 9 V type 6LR61
» indication du dépassement de la plage symbole „0L”
» test de continuité seuil 50 Ω, courant de mesure <0,3 mA
» test diode I=0,3 mA, U0=1,5 V DC
» fréquence d'échantillonnage 2 Hz
» impédance d’entrée
• V AC >8,5 MΩ
• V DC ≥8 MΩ
» durée d’inactivité avant arrêt automatique 30 min
» fusibles plage mA, µA: 0,5 A / 1000 V rapide plage A: 10 A / 1000 V rapide
» température de travail 0...+50°C avec humidité <70%
» température de stockage -20...+60°C avec humidité <80%
» dimensions 138 x 68 x 37 mm
» poids
210 g
» catégorie de mesure CAT II 600 V
» conformité aux normes EN 61010-1, EN 61010-2-032
Indicateurs de tension bipolaires
SONEL P-6 / P-5 / P-4
index: WMGBP6 / WMGBP5 / WMGBP4
Description du produit
Sonel P-6, P-5 et P-4 sont des testeurs bipolaires fiables, extrêmement forts et sûrs qui permettent de contrôler la tension, la continuité du circuit et la séquence des phases. Ils sont conçus pour fonctionner dans les conditions les plus difficiles, aussi bien industrielles que commerciales. La technologie de pointe, le haut niveau de sécurité et la simplicité d'utilisation sont les principales caractéristiques des appareils de la série P.
Principales fonctionnalités et attributs des appareils de la série P
» P-6 | identification de la phase - caractéristique unique parmi les indicateurs de tension à travers le monde
» mesure automatique de la tension continu et alternative jusqu’à 1000 V,
» indications à l'aide d'une barre à LED
» P-6 • P-5 | indications à l'aide d'une de l’écran LCD
» indications sonores lors du dépassement des tensions dangereuses de 50 V AC et 120 V DC
» tests de déclenchement du RCD à l'aide d'une charge supplémentaire
» indication de la continuité, automatiquement après la connexion à l'objet
» test bipolaire de la direction de rotation des phases
» indication unipolaire de la présence des tensions supérieures à 100 V
» P-6 • P-5 | mesure de la résistance jusqu’à 1999 Ω
» P-6 • P-5 | possibilité d’arrêter le résultat de la mesure par la fonction HOLD
» boîtier renforcé à deux composants protégeant l'appareil contre les dommages et les chutes
» torche intégrée
» P-6 • P-5 | écran rétro-éclairé
» degré d’étanchéité au niveau de IP65 garantissant la protection contre les poussières et l'inondation
» sécurité - CAT IV 600 V et CAT III 1000 V
Caractéristiques techniques:
» catégorie de mesure selon EN 61010-1
III 1000 V / IV 600 V
» degré de protection du boîtier selon EN 60529 IP65
» type d'isolement selon EN 61010-1 double, classe II
» alimentation de l'appareil de mesure 2 x LR03 AAA 1,5 V (piles alcalines recommandées)
» plage de fréquences de travail
16…400 Hz
» test de continuité: signal luminaire et sonore pour R ≤ 400 kΩ
» P-6 • P-5 | plage de mesure de la résistance 1…1999 Ω
» impédance d’entrée env. 300 kΩ
» plage du testeur de la séquence des phases
» tension minimale de déclenchement
» température de travail / de stockage
Vérification des disjoncteurs différentiels
Pour répondre aux besoins des clients, une nouvelle série d'indicateurs de tension P permet de tester les disjoncteurs RCD d'une manière totalement contrôlée. À l'aide des boutons sur les deux sondes, l'utilisateur réduit l'impédance interne du dispositif, ce qui permet de déclencher le disjoncteur en toute sécurité. De plus, en appuyant sur les deux boutons, une charge supplémentaire se produit sous la forme d'un moteur vibrant. Cela permet, lors de la vérification de la tension, d’éliminer les courants vagabonds, qui affectent le résultat de la mesure.
Durabilité et confort d'utilisation
Le boîtier de l'appareil est conçu de manière à rendre possible le fonctionnement dans des conditions difficiles de l'environnement industriel qui nécessite l'utilisation des équipements de protection individuelle, entre autres des gants isolants électriques. En même temps, la forme ergonomique permet d'utiliser l'appareil avec une main pendant les tests de la tension dans une prise électrique standard.
Multifonctionnalité et sécurité
Les indicateurs de tension sont équipés d'un ensemble de pointes de mesure. Elles limitent l'accès à la lame métallique jusqu'à 4 mm, ce qui réduit le risque de toucher accidentellement un autre conducteur pendant le test dans un faisceau de fils. Les pointes supplémentaires à visser permettent d'augmenter le diamètre de la lame jusqu’à 4 mm. Ceci est particulièrement important lorsque les mesures sont effectuées dans la prise de courant où l'utilisateur a besoin d’être rassuré que le contact est maintenu entre le dispositif et le conducteur. Le kit est logé dans une boite spéciale, qui garantit à tout moment l'accès aux pointes. En outre, la boite dispose d'un adaptateur utile pour ouvrir les protections des connecteurs britanniques.
Paramètre
100…1000 V
±6 V AC/DC
-15…+55°C / -20…+70°C
» durée avant arrêt automatique 10 s / 30 s (mode HOLD)
» écran LCD, 3½ chiffres, 1999 relevés avec indicateurs de fonction
» dimensions
» poids du testeur avec piles / sans piles
275 x 82 x 36 mm
291 g / 267 g
» compatibilité électromagnétique selon les exigences des normes EN 61326-1, EN 61326-2-2
» conformité aux normes EN 61010-1, EN 61243-3
Accessoires standard:
4x embout vissé Ø4 mm
Embouts applicables (limiteurs) 4 mm
2x piles alcalines AAA / LR03
Déclaration de vérification
Accessoires optionnels:
WAPOZN4MMK
WAPOZO4MMK
Étui S2 WAFUTS2
catégorie de mesure CAT III 1000 V / IV 600 V plage de tensions indiquées 6,0 … 1000 V
ligne à LED 7 segments
écran rétro-éclairé LCD
test de continuité du circuit
test de temps de réponse RCD 10 mA/ 30 mA
torche intégrée
indicateur de phase unipolaire
indicateur bipolaire de rotation de phases
degré de protection IP65
mesure de la résistance
fonction d’arrêt des affichages
identification des phases
Distancemètre
SONEL LMW-100
index: WMGBLMW100
Caractéristique
LMW-100 est un assistant précieux pour faire des mesures dans l’industrie de bâtiment , mais aussi pour un électricien Il vous apportera de l'aide dans:
» la détermination de la grille de mesure lors des mesures de l’intensité lumineuse,
» la détermination des distances aux sondes lors de la mesure de résistance de terre,
» la détermination de la distance jusqu’à l'endommagement du câble indiquée par le réflectomètre.
La portée de 100 mètres facilite considérablement le travail dans l'industrie. Grâce aux fonctions calculant la surface, le volume et la hauteur, il accélère l'exécution des tâches.
Caractéristiques
Avancé
Le télémètre dispose d'une portée allant jusqu'à 100 m. Grâce aux algorithmes intégrés, il assiste l'utilisateur en calculant la surface, le volume et - sur la base de 2 ou 3 mesures indirectes - la hauteur
Pratique
Un appareil de poche avec une forme pratique.
Durable
Grâce aux technologies avancées, cet appareil compact pour travailler dans des conditions difficiles a été créé. Le boîtier caoutchouté protège l'appareil contre les dommages.
Fonctions de mesure
» Mesures ponctuelles
» Mesures en continu
» Détermination automatique des valeurs extrêmes en mode continu
» Addition des résultats
» Mesure de surface
» Mesure de volume
» Détermination de la distance avec 2 mesures
» Détermination de la distance avec 3 mesures
Détecteur de tension alternative sans contact
SONEL VT-3
index: WMGBVT3
» signalisation: son et lumière
» plage de tension: 12~1000 V AC (50/60 Hz)
» catégorie de mesure: IV 1000 V
» alimentation: 2x pile 1,5 V (LR03)
Accessoires standard:
Tournevis WAPOZSRU1
Étui S6 WAFUTS6
2x pile AAA 1,5 V
Déclaration de vérification
Accessoires optionnels:
Étui S1 WAFUTS1
Caractéristiques techniques:
» degré de protection du boîtier selon EN 60529 IP54
» portée
m
» précision de la mesure sur une distance de ≤10 m à partir de ±1,5 mm
» unité de mesure mètres / pouces / pieds
» sauvegarde des résultats de mesures 20 enregistrements
» température de travail -10…50°C
» température de stockage -20…60°C
» humidité de travail <95%
» humidité de stockage 30…50%
» alimentation 2x pile AAA 1,5 V
» durée d'inactivité avant arrêt automatique laser
appareil
» poids
» dimensions
Détecteur de tension alternative sans contact
SONEL VT-2
index: WMGBVT2
» signalisation: son et lumière
» plage de tension: 90~1000 V AC (50/60 Hz)
» catégorie de mesure: III 1000 V
» alimentation: 2x pile 1,5 V (LR03)
Testeurs de séquence de phase
SONEL TKF-13 / TKF-12 / TKF-12L
index: WMGBTKF13 / WMGBTKF12 / WMGBTKF12L
TKF-13
Caractéristiques
» indication de l'ordre de phases dans les réseaux avec fréquence 35...690 V AC
» fonctionnement dans les réseaux avec fréquence 2...70 Hz
» signalisation lumineuse de présence de tension
» indication par fil et sans fil de la direction de rotation de moteur
» détection de la présence du champs magnétique
Destination
Les testeurs uniques TKF-12, TKF-12L et TKF-13 ont été conçus pour contrôler les installations électriques triphasées dans une large gamme de tensions entre phases ( gamme 35…690 V, fréquence jusqu’à 70 Hz) dans les circuits de distribution. L'indication du champ tournant et du sens de rotation de l'arbre moteur est effectuée, entre autres, avec la méthode sans contact.
Utilisation
Polyvalence
Mesures faciles et précises des prises industrielles 16-, 32- et 63-ampères grâce aux adaptateurs optionnels AGT-16, AGT-32 et AGT-63.
Prévention
Les accessoires standard, inclus dans les kits, permettent de vérifier rapidement si l'arbre du moteur tourne dans le bon sens après la mise sous tension du moteur. Sinon, le moteur ou l'équipement entraîné par lui risque d'être endommagé.
Contrôle sans contact du sens de rotation de l'arbre
La vérification sans contact du sens de rotation de l'arbre n'est possible qu'avec TKF-13 disposant de la fonction dédiée à ce type de mesure.
Connexion intuitive, sans problème
Les câbles de différentes couleurs, les pinces crocodiles et les sondes de mesure permettent de connecter l'appareil à l'objet testé - rapidement et sans aucun problème.
Sensibilité de l'indication
Grâce à la technologie innovante, dans l'appareil TKF-12L, nous avons atteint une plage record de tensions nominales entre phases: à partir de 29 V AC, des indications de présence de tension sont affichées.
TKF-13
Paramètre
Modèle professionnel avec test moteur
Données techniques de base
plage tensions de fonctionnement entre phases 120...690 V AC
TKF-12 TKF-12L
TKF-12
Modèle de base pour mesurer les champs de rotation
Accessoires standard:
Pince crocodile noire 1 kV 20 A WAKROBL20K01
Fil 1,2 m noir 1 kV (fiches bananes) (TKF-13) WAPRZ1X2BLBB
Fil 1,2 m rouge 1 kV (fiches bananes) (TKF-13) WAPRZ1X2REBB
Fil 1,2 m jaune 1 kV (fiches bananes) (TKF-13) WAPRZ1X2YEBB
Adaptateur AGT-16C (adaptateur des prises triphasées)
Adaptateur AGT-16P (adaptateur des prises triphasées)
Adaptateur AGT-32C (adaptateur des prises triphasées)
Adaptateur AGT-32P (adaptateur des prises triphasées)
Adaptateur AGT-63P (adaptateur des prises triphasées)
Fil 2,0 m noir CAT IV 1000 V (fiches bananes avec fusible 10 A)
Fil 2,0 m bleu CAT IV 1000 V (fiches bananes avec fusible 10 A)
Fil 2,0 m vert CAT IV 1000 V (fiches bananes avec fusible 10 A)
Fil 2,0 m rouge CAT IV 1000 V (fiches bananes avec fusible 10 A)
Fil 2,0 m jaune CAT IV 1000 V (fiches bananes avec fusible 10 A)
WAADAAGT16C
WAADAAGT16P
WAADAAGT32C
WAADAAGT32P
WAADAAGT63P
WAPRZ002BLBBF10
WAPRZ002BUBBF10
WAPRZ002GRBBF10
WAPRZ002REBBF10
WAPRZ002YEBBF10
Étui S-3 WAFUTS3
Pince crocodile rouge 1 kV 20 A WAKRORE20K02
Pince crocodile jaune 1 kV 20 A WAKROYE20K02
TKF-12L
Modèle de base pour mesurer les champs de rotation
160...690 V AC 35...690 V AC tension de travail maximale entre phases
760 V AC plage f.é.m. tension des moteurs
1...760 V AC fréquence plage
2...70 Hz
Autres données
température de travail
température de stockage
humidité de travail
10...70 Hz
-10...+45°C
-20...+60°C
20...80% alimentation
pile alcaline 6LR61 (9 V) à partir du réseau testé, jusqu’à 15 min pour tension max durée de clignotement de la diode de l’état de la pile env. 1 s durée avant arrêt automatique env. 5 min dimensions (avec holster et sans fils)
130 x 72 x 31 mm poids sans fils
env. 150 g
env. 200 g catégorie de mesure selon EN 61010 et EN 61557
CAT III 600 V type d'isolement double, selon EN 61010-1
Test des batteries
BT-120
Détecteur à ultrasons KUS-100
Détecteur de courant de fuite
MPU-1
Tableaux de démonstration
Testeur des batterie
SONEL
BT-120
index: WMGBBT120
Caractéristique
Le testeur Sonel BT-120 est un outil de mesure qui permet de tester avec précision de nombreux paramètres des batteries, assurant ainsi leurs performances optimales. Conçu aussi bien pour les professionnels que pour les particuliers, le testeur BT-120 est un support indispensable pour maintenir les batteries en excellent état.
Tester Sonel BT-120 est un outil fiable qui assure les mesures précises et les informations précises sur l’état de la batterie. Avec lui, vous pouvez:
» surveiller les performances des batteries et éviter les mauvaises surprises liées à leur mauvais fonctionnement,
» prendre les décisions conscientes concernant l’utilisation ultérieure des batteries ou leur remplacement, sur la base de mesures d’impédance internes, » fournir une alimentation fiable pour une large gamme d’applications, des véhicules aux systèmes d’alimentation de secours,
» identifier les problèmes potentiels, tels qu’une charge incorrecte ou des dommages aux cellules, en mesurant la tension d’impulsion.
Le testeur Sonel BT-120 garantit que vos batteries fonctionnent à pleine capacité, en fournissant de l’énergie lorsque vous en avez besoin. Trouvez la solution optimale pour alimenter vos appareils avec un testeur qui offre des mesures fiables et des informations précises.
Mesures de courant AC/DC
Le testeur permet une mesure précise du courant alternatif et continu jusqu’à 400 A. Ceci est crucial pour évaluer la capacité de la batterie à fournir de l’énergie et identifier les problèmes possibles avec le flux de courant.
Mesures de tension AC/DC
BT-120 permet de mesurer les tensions CA et CC, jusqu’à 500 V. Il est important de surveiller la stabilité de la tension et d’adapter la tension de la batterie aux exigences des appareils alimentés.
Mesure d’impédance interne
L’impédance interne est un indicateur de l’état de la batterie. Le testeur vous permet de mesurer cette valeur, ce qui vous permet d’évaluer l’état de la batterie et de prendre des décisions éclairées sur son utilisation ultérieure.
Mesure de tension d’impulsion
Les mesures de tension d’impulsion jusqu’à 5 V identifient les problèmes potentiels tels que les dommages aux cellules ou une charge incorrecte. Ceci est crucial pour maintenir les performances de la batterie.
Polyvalence de secteur
BT-120 est utilisé dans de nombreuses industries, de l’industrie automobile et électrique aux énergies renouvelables et aux télécommunications. C’est un outil pour les professionnels qui se soucient de la fiabilité et de l’efficacité énergétique.
Accessoires standard:
Kit de câbles d’impédance interne WAPRZBT120ZS
Kit de câbles pour la mesure de tension WAPRZBT120U
» type d'isolement selon EN 61010-1 et EN IEC 61557 double
» catégorie de mesure selon EN IEC 61010-2-030 CAT III 500 V
» degré de protection du boîtier selon EN 60529 IP54
» alimentation
• secteur AC 100 V…240 V, 50 Hz / 60 Hz
• batterie Li-Ion >5,4 Ah
» dimensions 232 x 192 x 111 mm
» poids
» température de travail
» température de stockage
» humidité
» écran LCD graphique
» altitude <2000 m
» standard de qualité conception, étude et fabrication selon ISO 9001
» l'appareil est conforme aux normes EN 61326-1 EN 61326-2-2
Caméra acoustique
SONEL KUS-100
index: WMGBKUS100
Paramètres acoustiques
Nombre de microphones 64
Largeur de la bande
2 kHz…100 kHz
Distance de la mesure 0,3 m…100 m
Champ de vision de la caméra 51.8° x 36.4°
Affichage de l'intensité sonore Point culminant, point central
Taux de rafraîchissement de l'image acoustique 25 fps
Rapport signal sur bruit 70 dB
Résolution de l'image acoustique 800 x 480
Palettes d'images acoustiques 8
Vitesse de détection des fuites
Écran
>0,008 l/min @ 6 bars à partir de 0.5 m >0,013 l/min @ 5 bars à partir de 1 m
Affichage d'images
800 x 480 px, écran tactile LCD 4,3"
Zoom numérique 1,0x…8,0x
Luminosité de l'écran Manuelle/ Automatique Mémoire
Support de stockage Carte amovible SD (64 GB)
Capacité de mémoire d'images 20 000 photos
Capacité de mémoire vidéo 60 heures
Format de fichier vidéo MP4
Notes
Alimentation
Note vocale: 60 secondes maximum
Note texte: 200 caractères maximum
Système d'alimentation
5 V DC / 2 A (chargement via USB)
Type de batterie Batterie Li-Ion remplaçable
Durée de fonctionnement de la batterie Env. 3,5 heures
Durée de charge de la batterie 5 heures pour une charge complète
Wi-Fi
Communication
802.11 b/g/n (2.4 GHz et 5 GHz)
Interface USB USB type C
Interface HDMI HDMI-D
Conditions environnementales
Degré de protection du boîtier IP40
Température de travail
-20°C…50°C
Température de stockage -20°C…60°C
Humidité relative <95% sans condensation
Hauteur lors du test de chute 1,2 m
Sécurité
IEC 61010-1
Compatibilité électromagnétique EMC EN 55032, EN 50130-4, EN IEC 61000-3-2, EN 61000-3-3
Poids env. 940 g
Dimensions
292 x 127 x 111 mm
Possibilité d'installer un trépied UNC ¼”-20
Accessoires standard:
Cache microphone WAPOZOSL6
3x batterie Li-Ion 3,6 V 6,23 Ah WAAKU32
Chargeur Z-35 WAZASZ35
Chargeur de batterie externe Z-36 WAZASZ36
Sangle de cou WAPOZPAS7
Mallette dure XL-15 WAWALXL15
Câble USB de type C WAPRZUSBC
Câble micro HDMI WAPRZMIKROHDMI
Certificat de calibration en usine
Caractéristiques
La caméra acoustique Sonel KUS-100 avec la grille de microphones intégrée détecte avec efficacité les sources de l’émission acoustique telles que les fuites des facteurs comprimés dans les installations industrielles ou les décharges partielles dans l'industrie électrique commerciale. C'est un outil de diagnostic irremplaçable, grâce auquel il est possible de réaliser d'importantes économies en réduisant les pertes d'énergie.
La caméra fonctionne selon deux modes de détection: fuites et décharges partielles. Elle a la capacité de régler manuellement les fréquences détectées et de modifier le niveau de sensibilité pour éviter les reflets et les interférences indésirables. Le confort d'utilisation est amélioré par un écran tactile et une sangle confortable fixée au boîtier.
Détecteur de courant de fuite
SONEL MPU-1
index: WMGBMPU1
Caractéristique
MPU-1 est conçu pour surveiller (mesurer) le courant de fuite dans les réseaux d’énergie électrique, le courant alternatif basse et moyenne tension. Il permet d'effectuer les mesures dont les résultats déterminent l'état de sécurité de l'installation supervisée en termes de courant de fuite circulant. L'appareil permet de définir le seuil de sécurité du courant de fuite circulant, au-dessus duquel l'alarme visuelle et sonore est activée.
Les caractéristiques les plus importantes de l'appareil MPU-1 sont:
» surveillance permanente du courant alternatif circulant dans la prise de terre,
» mesure sur une ou deux pinces en même temps. Dans le cas d'une mesure avec deux pinces, la valeur du courant est additionnée - cela permet de couvrir des poteaux jumelés (vortex). Pinces indépendantes pour chaque poteau constitutif,
» indicateur LED du mode de fonctionnement,
» alarme en cas de circulation d'un courant supérieur au seuil d'alarme (réglé en usine sur 1 A), alarme sonore et visuelle (haut-parleur intégré),
» mesure avec pince flexible de la série F de Sonel (bobine de Rogowski),
» mesures dans les réseaux basse et moyenne tension avec fréquence 50 Hz ou 60 Hz,
» sélection automatique de la plage de mesure,
» surveillance de l’état de charge de la pile,
» utilisation ergonomique.
Mesure des courants de fuite circulant dans les pinces:
Plage d'affichage
Résolution Précision
0,1…9,9 A 0,1 A ±(5% v.m. + 2 chiffres)
10…299 A 1 A
» plage de fréquences: 50 Hz ou 60 Hz
» pinces de courant flexibles
Fonctionnement en mode moyenne tension - l’écran affiche la valeur du seuil d'alarme réglé et l'indication de l'état de charge de la batterie
Fonctionnement en mode basse tension - l’écran affiche la valeur de courant mesuré par la pince et l'indication de l'état de charge de la batterie
Accessoires standard:
Collier de fixation sur poteau (kit) WAPOZOPAKPL
Cordon d’alimentation 230 V (fiche IEC C7) WAPRZLAD230
Mallette dure pour MPU-1 WAWALL5
Chargeur pour MPU-1 WAZASZ11
Certificat de calibration en usine
Accessoires optionnels:
Pinces flexibles F-1A (Ø 360mm) WACEGF1AOKR
Pinces flexibles F-2A (Ø 235mm) WACEGF2AOKR
Pinces flexibles F-3A (Ø 120mm) WACEGF3AOKR
Pinces flexibles F-4 (Ø 630 mm) WACEGF4OKR
Conducteur pour charge de la batterie à partir de la prise auto 12 V WAPRZLAD12V2
En version standard, une mallette de transport pour un dispositif de signalisation, des accessoires standard et supplémentaires
Données techniques:
» degré de protection du boîtier selon EN 60529
» alimentation de l’appareil pack batterie NiMH 9,4 V
IP67
» paramètres de l'adaptateur chargeur de batteries
» temps de travail pour le mode veille >18 h
» temps de travail pour mode alarme >3 h
» plage de réglage du seuil d'alarme 0,5…9,9 A
» dimensions 125 x 150 x 95 mm
» poids de l’appareil avec batteries env. 1,1 kg
» température de travail -10…+50°C
» température de fonctionnement du chargeur +10…+35°C
» température de référence 23 ± 2°C
» température de stockage -20…+80°C
» humidité relative 20…90%
» humidité relative nominale 40…60%
» altitude <2000 m
» standard de qualité conception, étude et fabrication selon ISO 9001
» le produit répond aux exigences CEM selon
Tableau de démonstration
SONEL DB-1
index: WMGBDB1
Caractéristiques
Tableau DB-1 permet de montrer le mode de réalisation des tests suivants:
» impédance de boucle pour évaluer la condition de la mise hors tension automatique,
» paramètres de protection RCD,
» résistance de terre,
» résistivité du sol,
» continuité des connexions de protection,
» résistance d'isolement,
» tensions secteur.
Il est possible de simuler des défauts et des irrégularités typiques pour le réseau récepteur.
Mesures
Paramètres techniques du tableau DB-1 et propriétés des fonctions particulières:
» Impédance de boucle:
• mesure de la boucle L-N avec courants impulsionnels jusqu’à 25 A et 60 ms,
• mesure de la boucle L-PE avec courants jusqu’à 20 mA.
» Paramètres de protection RCD (interrupteur 30 mA):
• mesure du temps de déclenchement de l'interrupteur RCD.
• mesure du courant de déclenchement RCD,
• mesure de la résistance de terre
• mesure de la tension de contact.
» Résistivité du sol:
• mesure de la résistivité pour trois types de sol (31 Ωm, 295 Ωm et 5,9 kΩm).
» Résistance de terre. Méthode de mesure:
• bipolaire,
• tripolaire,
• 4 fils,
• tripolaire avec pinces supplémentaires,
• à deux pinces,
• avec utilisation de l'appareil de mesure de la boucle.
» Continuité des connexions:
• mesure des connexions de compensation et des connexion des pièces conductrices accessibles.
» Résistance d'isolement: mesure de l'isolement L-N, mesure de l'isolement L-PE, mesure de l'isolement N-PE.
» Mesure de la tension: mesure des tensions dans la prise de courant.
» Simulation des irrégularités: absence de continuité du conducteur de mise à la terre (RE), dépassement de la tension de sécurité lors de la mesure RCD (UB), courant de déclenchement RCD (IA) dépassé, temps de déclenchement RCD (tA) dépassé, courant de fuite (IErr), résistance d'isolement trop faible L-N (RISO(L-N)), résistance d'isolement trop faible L-PE (RISO(L-PE)), impédance de boucle trop forte (ZL).
» Prise secteur 230 V.
Accessoires standard:
Fil 0,7 m noir 1 kV (fiches bananes)
WAPRZ0X7BLBB
Câble d'alimentation 230 V (fiche IEC C13) WAPRZ1X8BLIEC
4x cavalier de configuration WAPOZZW1
Déclaration de vérification
1 Prise secteur 230 V
2 Prise supplémentaire PE
3 Indicateur d'alimentation 230 V
4 Disjoncteur différentiel de courant
5 Prise de mesure
6 Armature réseau TN
7 Armature réseau TT
8 Armature de prise de terre RE1 (ZW RE1)
9 Armature de liaison équipotentielle du tuyau H2O (ZW H2O)
10 Armature de prise de terre RE2 (ZW RE2)
11 Points de mesure P1, P2, P3, P4, P5
12 Point de mesure de la prise de terre RE1 (E1)
13 Point de mesure de la prise de terre RE2 (E2)
14 Prises pour électrodes de mesure
15 Commutateurs de sélection d'irrégularités
16 Commutateur de changement de type de sol pour les mesures de la résistivité du sol
Données techniques principales:
» type de disjoncteur RCD
» alimentation secteur
» consommation de puissance
»
Sécurité et conditions d'utilisation:
» catégorie de mesure selon EN 61010
» degré de protection
» type d'isolement selon EN 61010-1 et EN 61557
» température de travail
» température de stockage
» humidité
» dimensions
» poids
Les autres informations:
» qualité standard – conception, étude et production
Le tableau de démonstration DB-1 permet de simuler différents types de dommages et d'irrégularités sur le réseau électrique.
Tableau de démonstration
SONEL DB-THERMO
index: WMGBDBTHERMO
Accessoires standard:
Protection de la partie frontale (volet)
Bloc d'alimentation 24 V DC / 4 A
WAPOZOSL3
WAZASZ31
Le tableau DB-THERMO est un appareil indispensable lors de chaque formation dans le domaine des mesures de température par méthode sans contact ainsi que dans le domaine de la thermovision avec l'utilisation des caméras thermiques. DB-THERMO permet de comprendre les phénomènes liés à l'émissivité de divers matériaux ainsi qu'à l'influence du type de surface sur la mesure de la température.
Le kit DB-THERMO contient un mode d'emploi décrivant tous les problème liés à la thermovision. L'appareil est logé dans un boîtier-mallette solide avec un couvercle amovible.
Le tableau DB-THERMO est équipée d'une plaque chauffante avec une émissivité de 0,98 et des plaquettes avec une surface mate et polie, constituées de divers matériaux typiques. Le contrôleur programmable surveille la température de la plaque chauffante. L'utilisateur sélectionne lui-même la température dans la plage 40...60°C. Un écran LED affiche la température actuelle de la plaque.
Émissivité de la plaque principale (110 x 110 mm):
Émissivité de matériaux (plaques 70 x 30 mm):
Le tableau de démonstration DB-THERMO est équipé d'un contrôleur programmable intégré qui surveille la température de la plaque chauffante.
Données techniques principales:
» plage de réglage de la température de la plaque
» précision de l'indication de la température de la plaque
» résolution des indications de la température
» résolution du réglage de la température
» hystérésis
» durée de stabilisation de la température
» dimensions de la plaque chauffante
» écran
» alimentation secteur
» consommation
Sécurité et conditions d'utilisation:
» degré de protection
» type d'isolement selon EN 61010-1
» température de travail
» température de stockage
» dimensions
» poids
Les autres informations:
» qualité standard – conception, étude et production
SONEL NZ-2 / NZ-1 index: WNZ2 / WNZ1
Caractéristiques
Les tournevis Sonel sont résistants à la torsion de la connexion de la tige et de la manche. La manche ergonomique garantit une utilisation solide et fiable et une transmission de couple optimale. Les matériaux spécialement sélectionnés assurent une excellente durabilité de la manche. Les embouts précis conformes à la norme DIN EN ISO garantissent un ajustement parfait aux vis.
Le jeu comprend:
» 4 embouts plats 223-1:
0,4x2,5x75
0,8x4,0x100
1,0x5,5x125
• 1,2x6,5x150
» 2 embouts cruciformes 224-1:
• PH 1x80
• PH 2x100
» Testeur de tension 120-250 V~
NZ-1 | Accessoires optionnels:
Étui S-9
NZ-2 | Accessoires standard:
Étui S-9
WAFUTS9
WAFUTS9
NZ-2
NZ-1
ASSEMBLAGE SMT ET THT
Nos appareils de mesure sont fabriqués sur la base des technologies de pointe d'assemblage électronique SMT et THT. En plus de la production d'instruments de mesure, nous fournissons également des services complets d'assemblage en surface et par insertion.
Conception
Le processus qui détermine la création d'un nouveau produit est la conception. A cet effet, nous avons choisi une équipe spécialisée de designers, qui, avec leur détermination et un énorme potentiel, présentera une solution idéale pour répondre à vos besoins.
Construction des testeur
Afin d'éliminer le moindre doute sur le bon fonctionnement des circuits électroniques, ils sont soumis aux tests individuels de notre conception
Production
Cette notion signifie pour nous le processus de création des produits. Dans notre lexique la production est la qualité, la précision, le temps et surtout la réalisation parfaite d'une commande en utilisant la technologie de pointe combinée à un know-how approfondi.
Lignes de production
SMT
» Système de contrôle automatique de la surimpression de la pâte à braser SPI - 2 machines
» Imprimeur de sérigraphie EKRA SERIO - 2 machines
» Automate FUJI NXT
» Automate FUJI AIMEX 3C
» Four de soudage par refusion ERSA HOTFLOW 2/20
» Four de soudage par refusion ERSA HOTFLOW THREE 6/20
» Compteur X-ray de composants SMD/THT
THT
» Machine de brasage à vague ERSA-WAVE 330 (soudage à l'azote)
» 85 postes assemblage manuel et complémentaire
Inspection et tests
» AOI 3D (Automatic Optical Inspection 3D) Parmi X-ceed
» Tests électriques et fonctionnels des circuits imprimés
» Construction de testeurs dédiés
Couches de protection
La coulée programmable sélective (possibilité de choisir la surface de la plaque) avec film protecteur type vernis est réalisée automati quement. Il en résulte un plus grand rendement et un gain de temps précieux tout au long du processus de production. Équipement additionnel
» Machine de nettoyage de circuits imprimés
» Chambre climatique
Service
En tant que service supplémentaire, nous offrons le service des éléments - montage et le démontage.
Qualité et environnement
Chaque commande est réalisée avec une précision adéquate dans un milieu approprié (tests de pureté ionique) et ainsi nous garantissons la meilleure qualité de votre produit.
