EGII - CÁTEDRA PISTONE ENTREGA FINAL PRIMER CUATRIMESTRE PROFESORA: Langhi, Alejandrina ALUMNA: Capozzolo Sofia
Rasgos

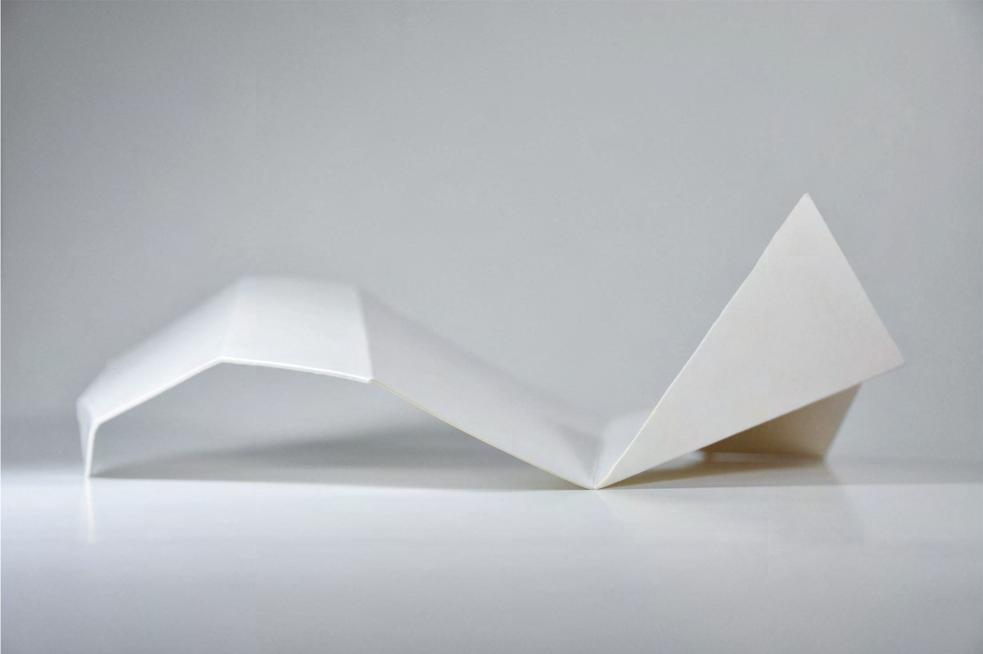

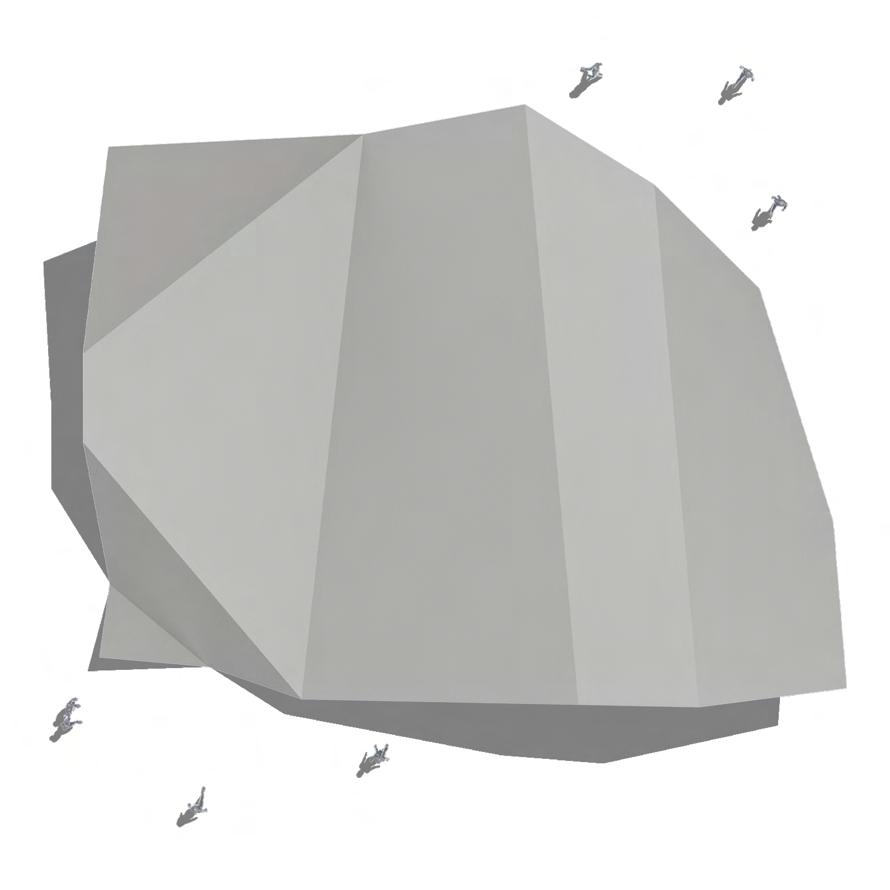

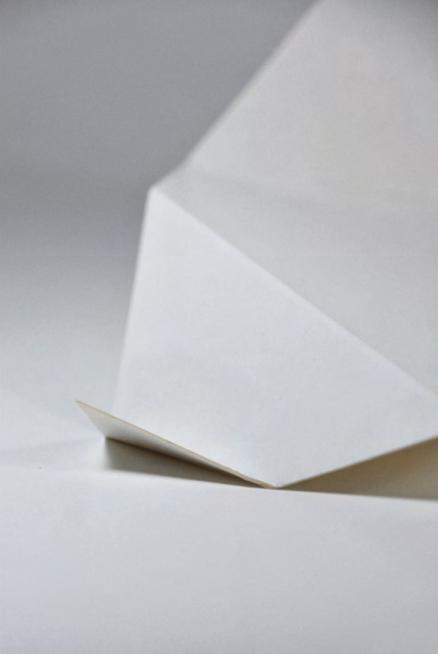

Secuencia de pliegues libres con el objeto de obtener las mejores cualidades escultóricas y espaciales.
Vista lateral esc 1:3
Axonometría esc 1:3
Vista frontal esc 1:3
±0.00 +1.90 +4.00 +5.80 +6.50

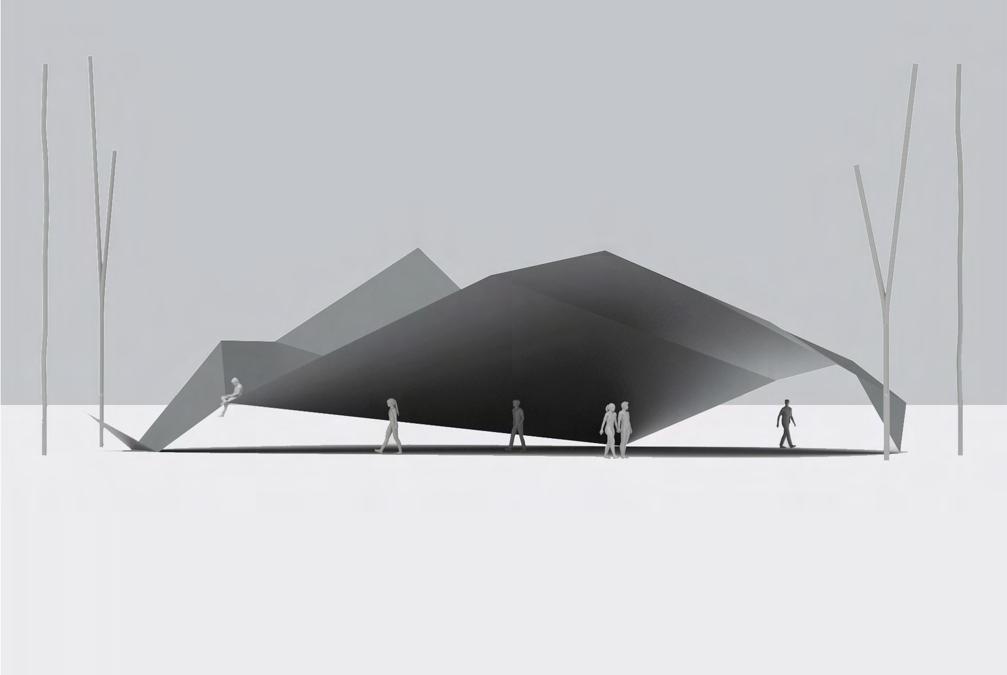

Vista lateral esc 1:150
Vista detalle esc 1:100
Re-Corte

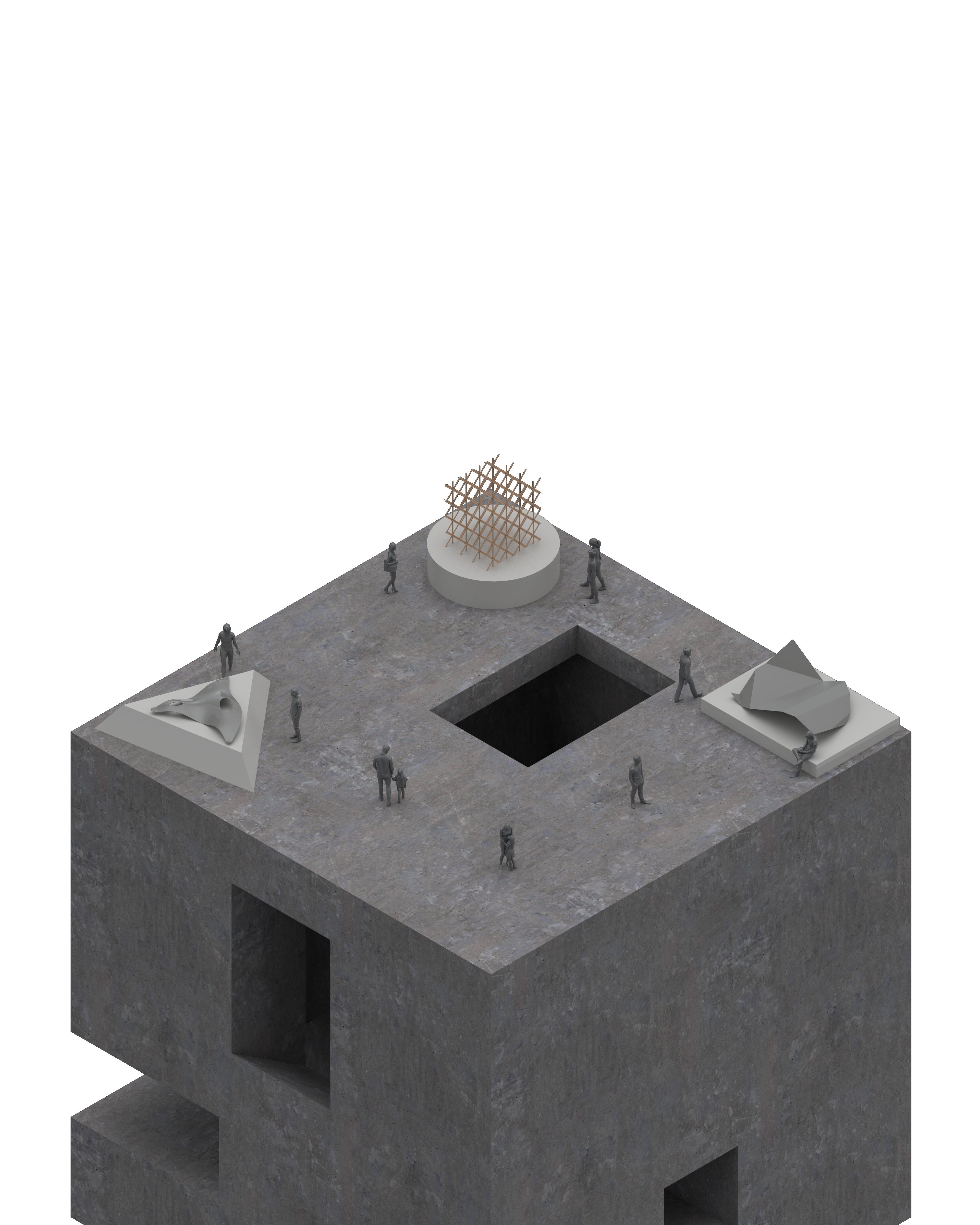

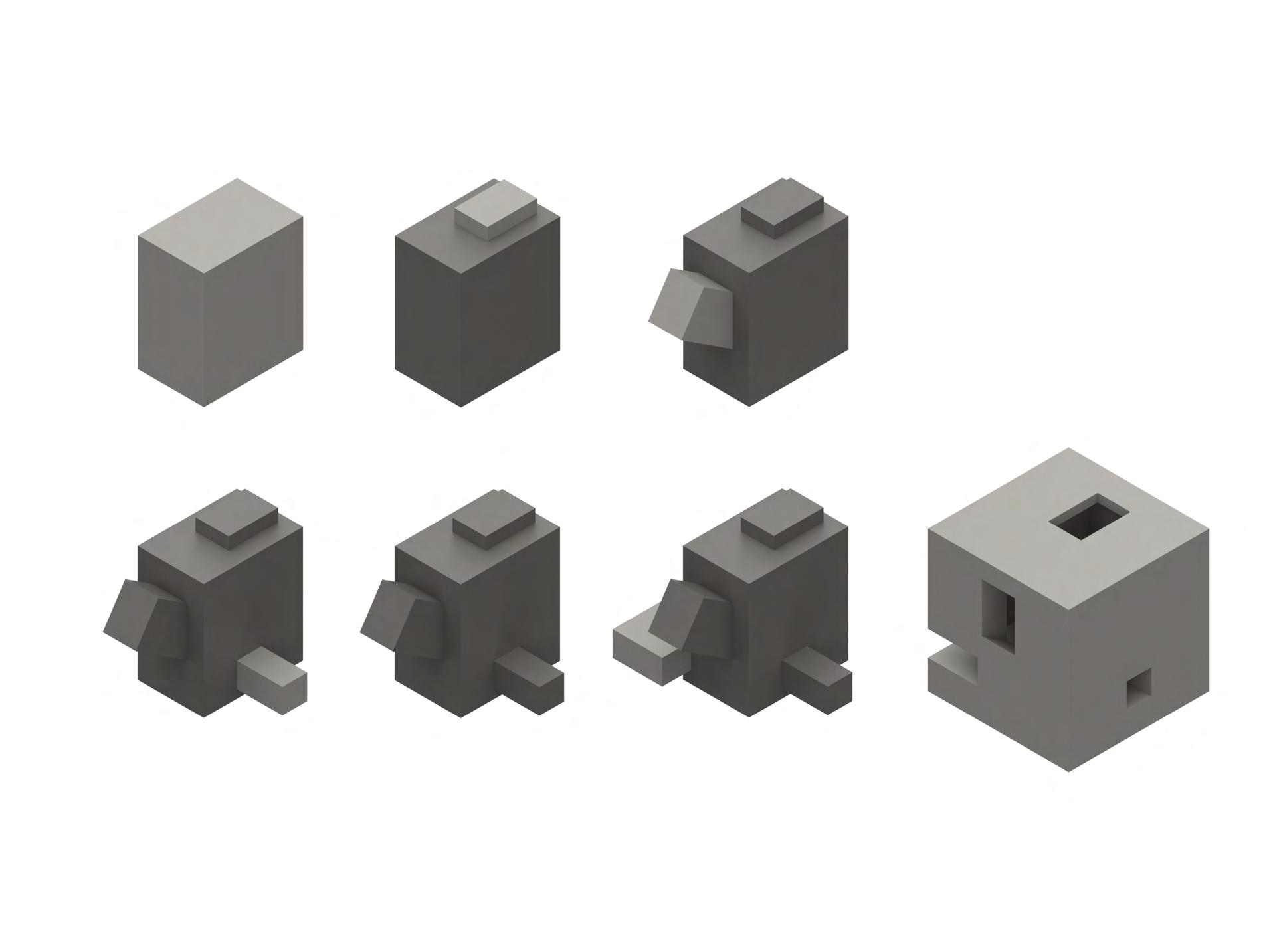

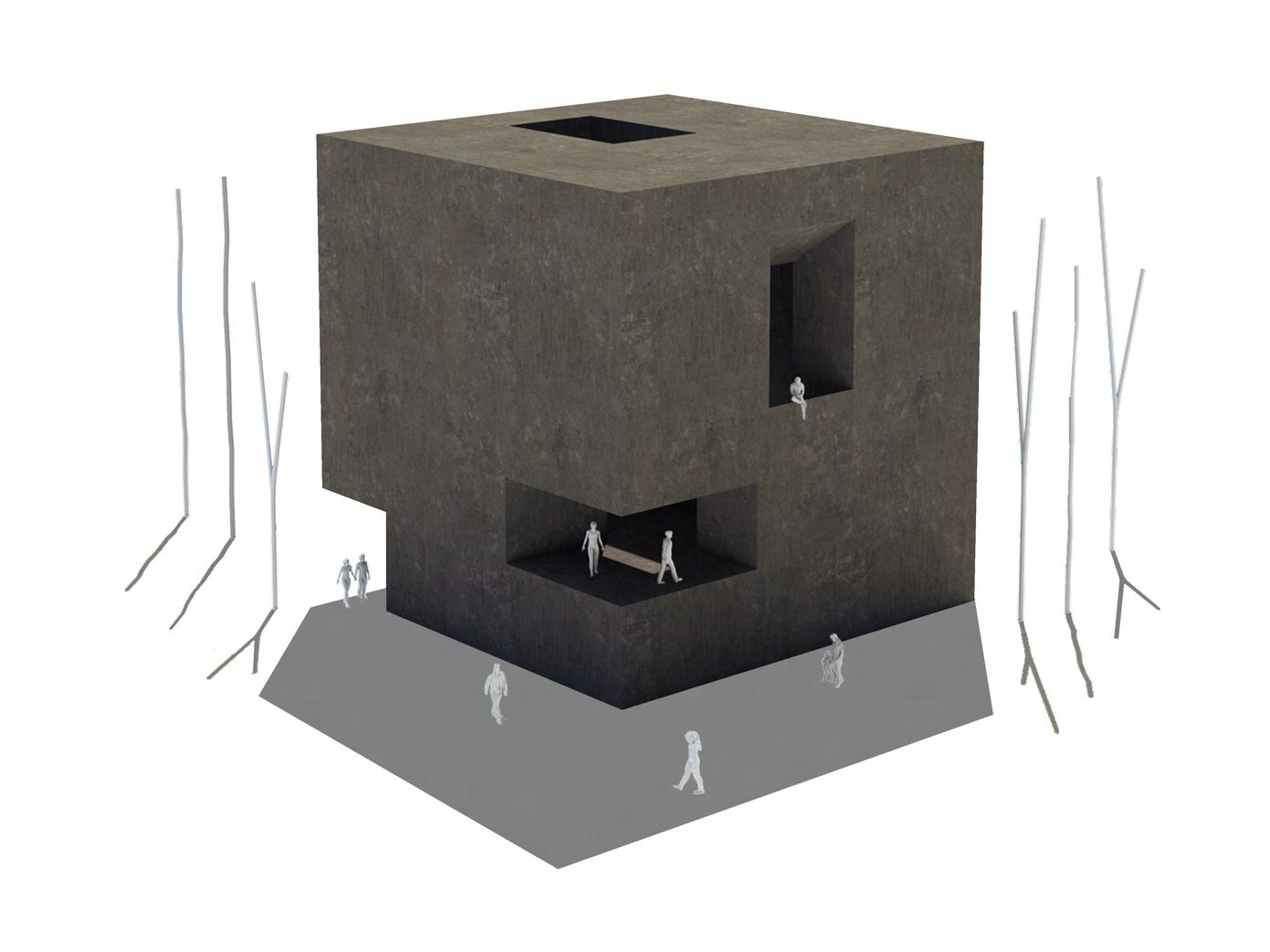

Volumen prismático rodeado por perforaciones que lo atraviesan con el objeto de conseguir espacios interiores.
Vista superior Vista norte Vista este Vista sur Vista oeste Vista inferior esc 1:5
Axonometría SE esc 1:4
Axonometría SW esc 1:4
4.00 7.00 6.00 Revestimiento exterior Revoques y pintura látex Muro portante Ladrillo común 12.5x25x5cm +17.00 +16.00 +3.75 +2.00 ±0.00 +6.50 A A
Vista este esc 1:200
±0.00 +3.00 +3.50 +6.00 +6.50 +9.00 +13.00 +16.00 +17.00 Corte A-A esc 1:200
División
Vista Superior esc 1:3
Axonometría NW esc 1:3

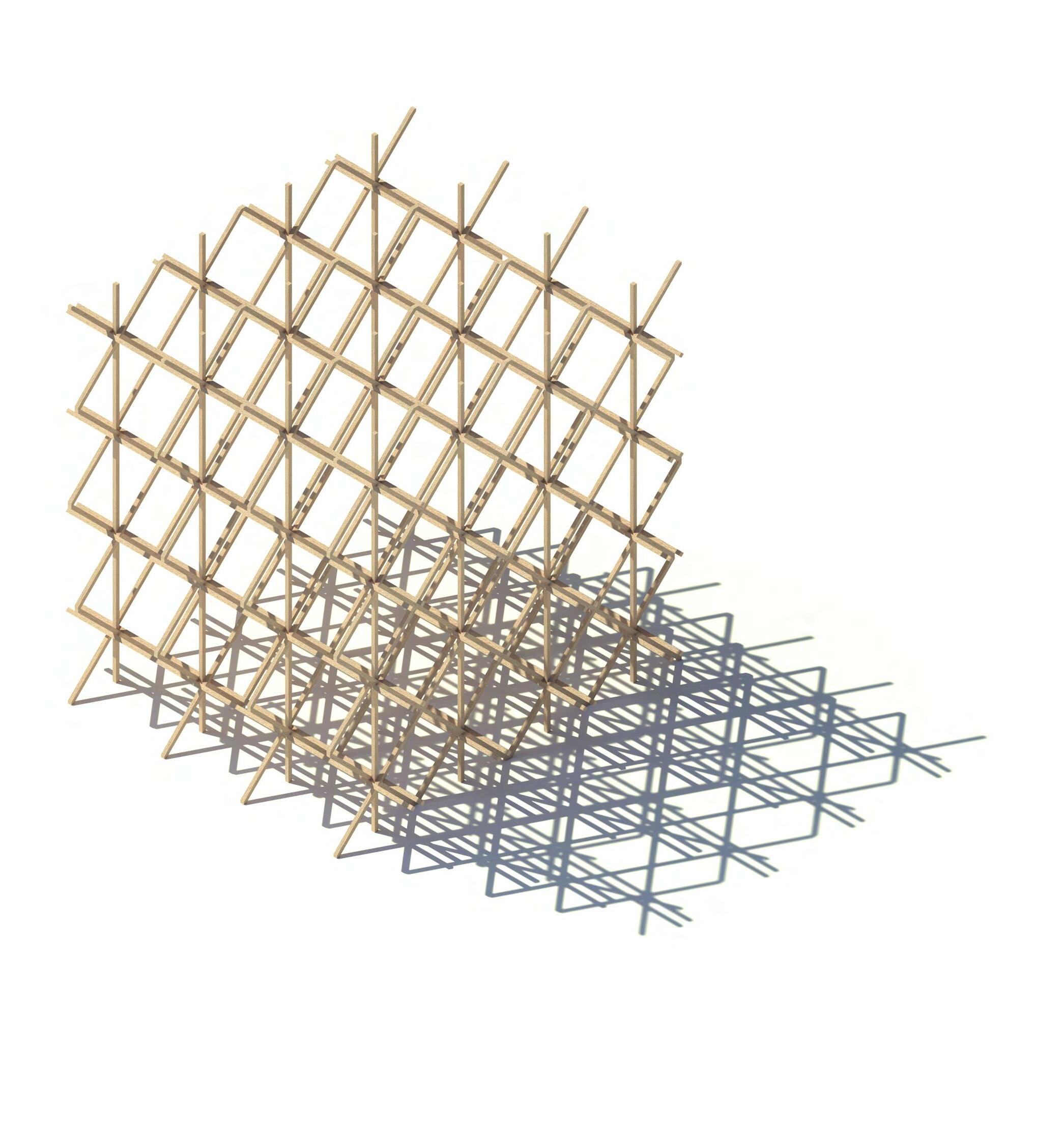

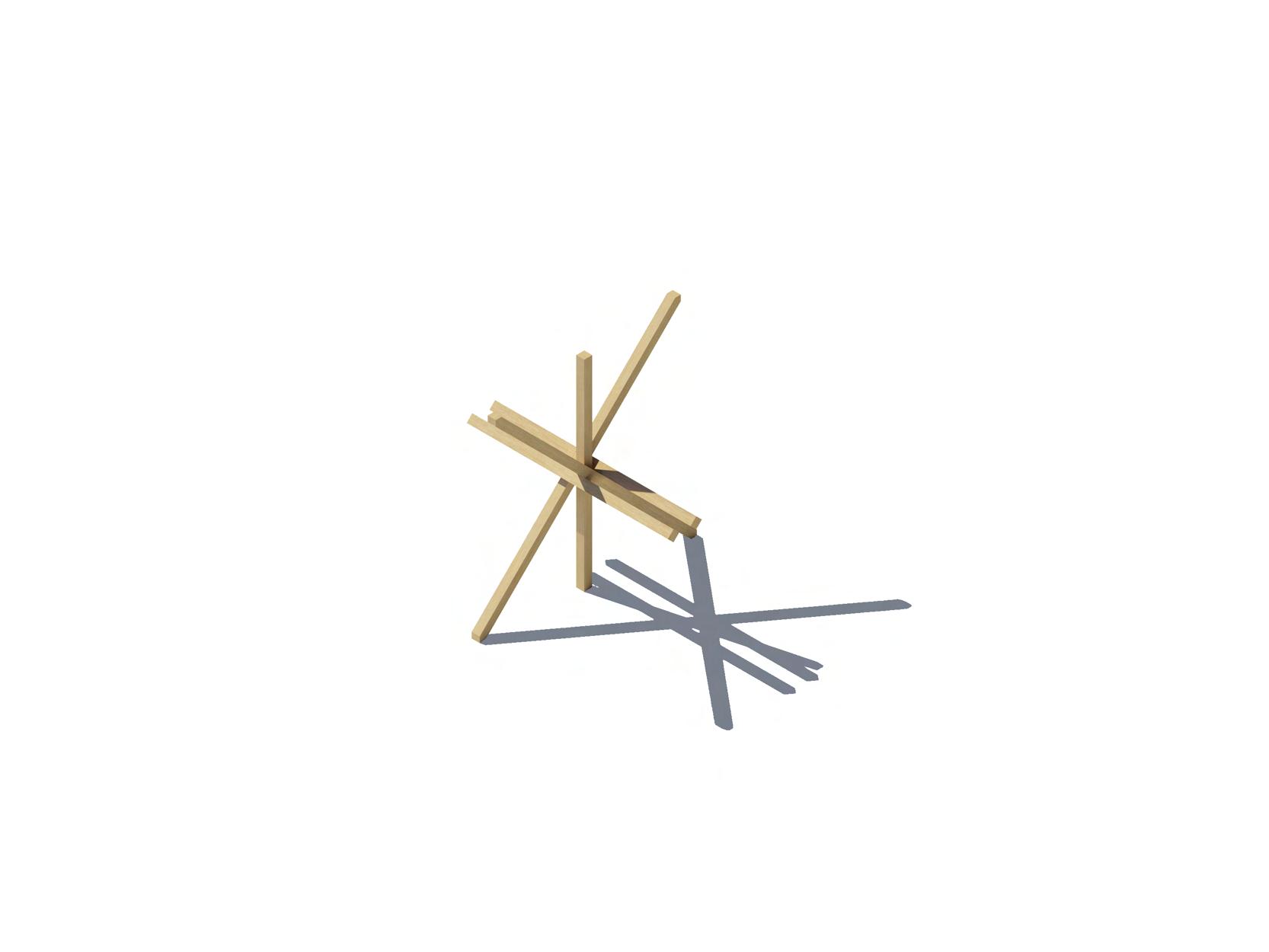

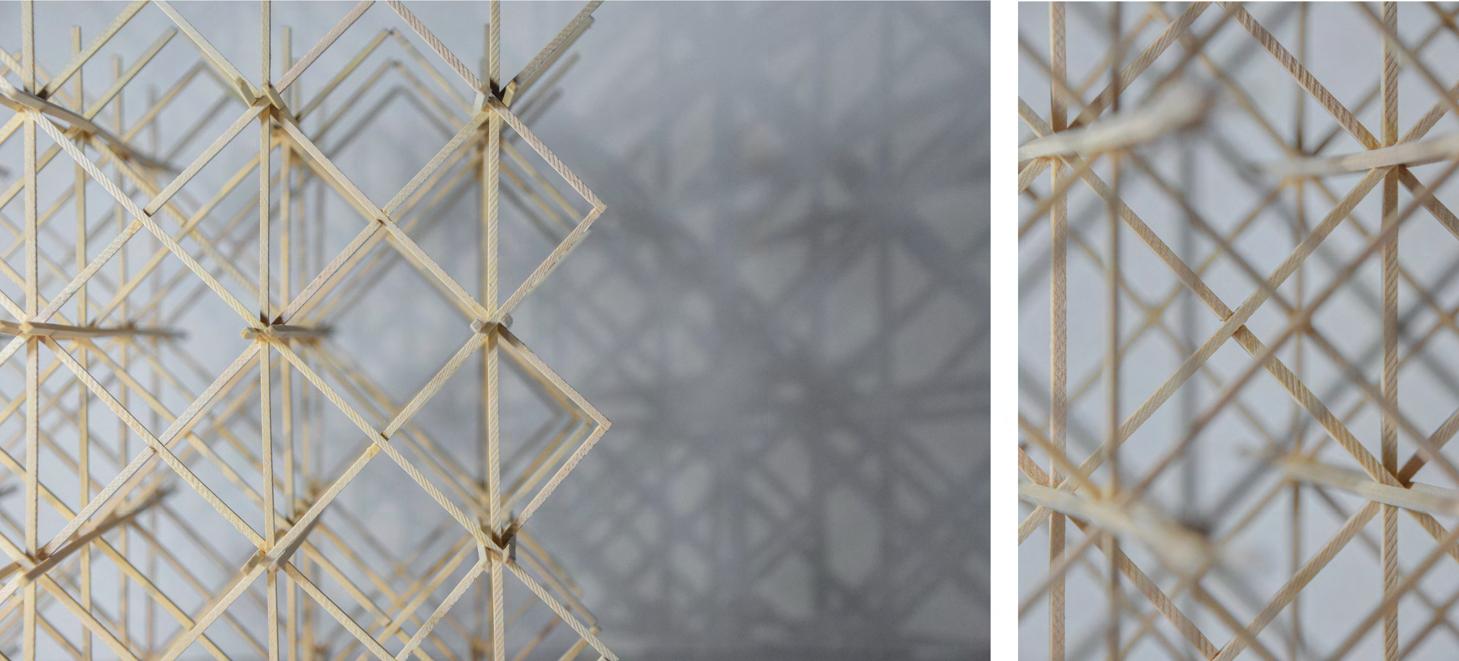

Estudio de un módulo o nudo creado a partir de la intersección de varillas de pino de 2x2mm para la posterior repetición del mismo.
Vista Derecha esc 1:3
Corte frontal esc 1:200 Vegetación Árbol de conífera h. aprox: 12.00 m Parante vertical Listón de madera de pino 20x20 Parante horizontal Listón de madera de pino 20x20 Parante oblicuo Listón de madera de pino 20x20 ±0.00 +5.00 +10.00 +15.00 +20.00 A B C D
Vista detalle derecha esc 1:100
Sinusoidad
Vistas Laterales esc 1:5

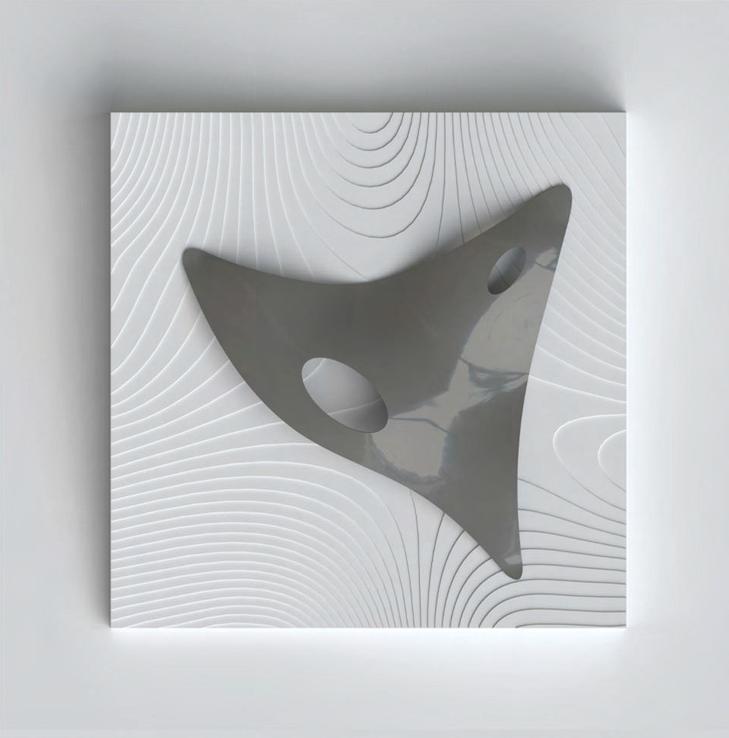

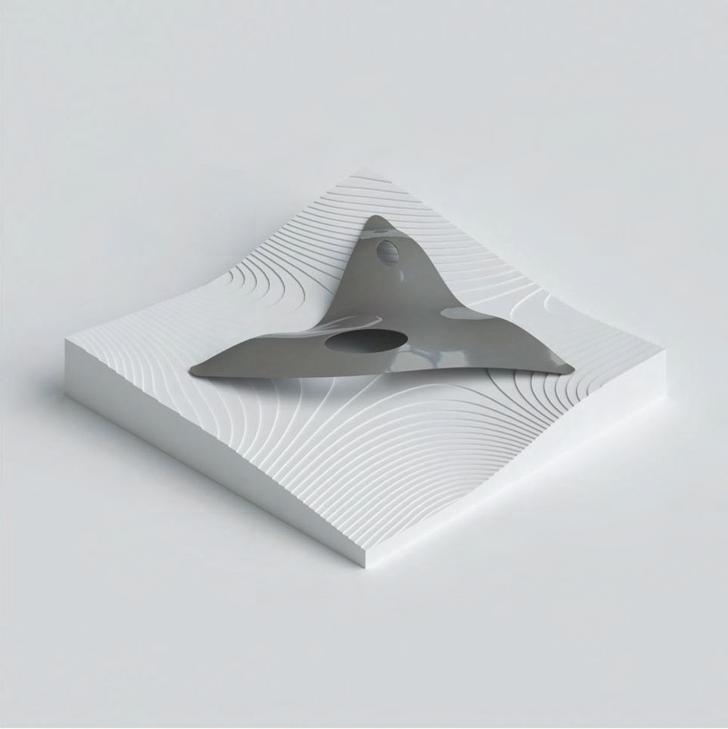

Creación de un modelo orgánico mediante curvas, con el objetivo de interpretar lo bello y lo delicado de las geometrías de la naturaleza.
Axonometría NE esc 1:10 Axonometría NW esc 1:10
Vegetación Palmeras h. aprox: 4 m

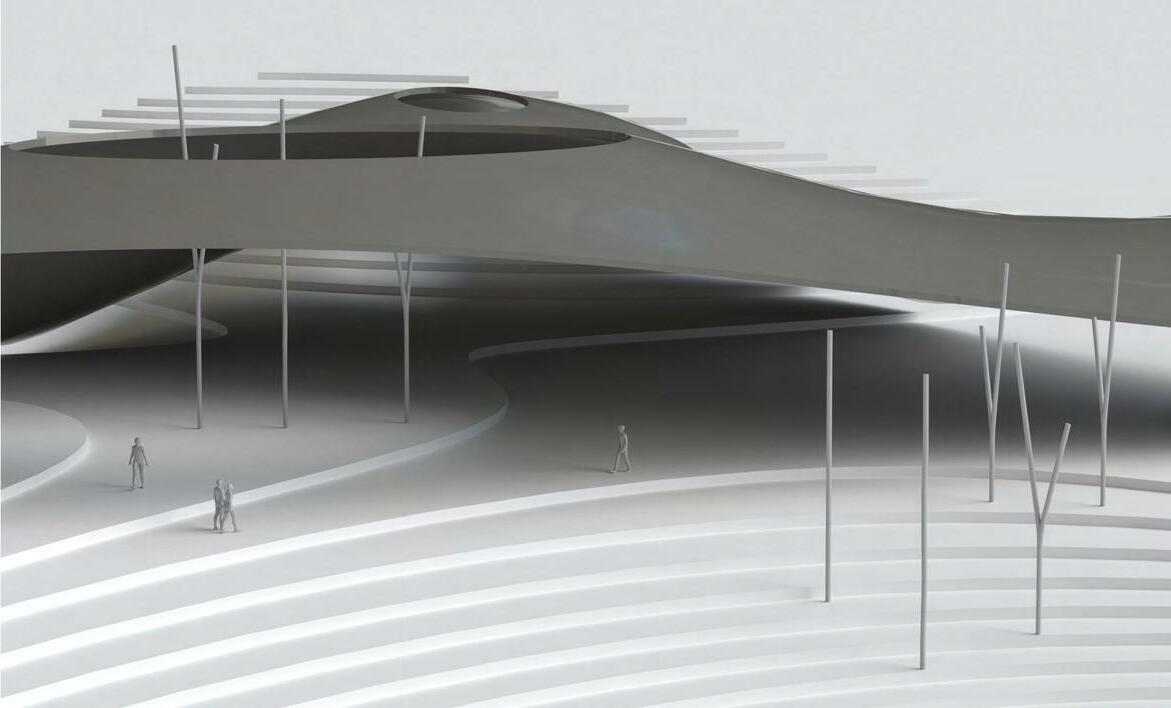

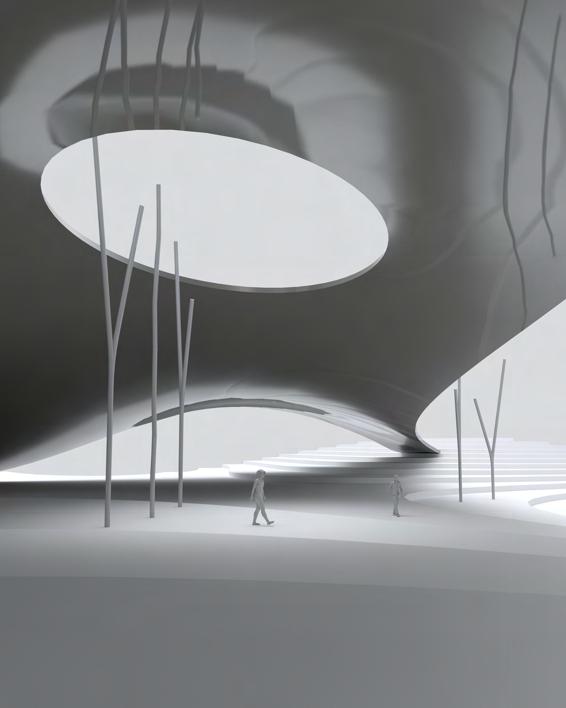

Arquitectura
orgánica Estructura de acero y envolvente de H°A +2.60 +3.80 -1.00 ±0.00 3.31 15.42 2.38 2.49 23.60 2.21 15.10 6.29 Vista lateral esc 1:125 Planta esc 1:125
