Planos 3D

ASRAE

ASHRAE es una asociación de tecnología en donde sus miembros se enfocan en los sistemas de edificios, la eficiencia energética, la calidad del aire interior y la sostenibilidad dentro de la industria.

UPTIME INSTITUTE

Es el estándar globalmente reconocido para la confiabilidad y el desempeño general de los centros de datos. se dedican a maximizar eficiencia y el tiempo de actividad de los data center y empresas de TI.

REQUERIMIENTOS

TIPO DATA CENTER

HOSTING ( ARRIENDO)

Y

ADECUACIÓN FISICA

ÁREA

360 m²

ALTURA

2,5 Metros Para la adecuación física del data center que se va a implementar de la empresa Ecopetrol, se necesita tener un edificio con una zona, sótano o piso que tenga un área de 360 m² y una altura de 2.5m para poder realizar una correcta implementación de este, sin problemas de espacio o condiciones que no cumplan lo requerido.

COMPONENTES A IMPLEMENTAR

ALMACENAMIENTO Y STORAGE

Los servidores que se implementaran para brindar el respectivo sevicio de almacenamiento , contaran con las 2 familias de discos que existen hoy en día , algunos servidores contaran con los famosos discos mecánicos y a su vez contaran con discos ssd , estos se acoplaran a la necesidad que requiera cada servicio y para el almacenamiento de nube se considero que la mejor opción es azure CycleCloud.

CARACTERISTICAS

Disco mecánico

Marca: ThinkSystem ST50 Capacidad : 8 TB Referencia: 4xB7A13558 Condición : Producto nuevo Disco solido

Marca: Samsung sata Enterprise Capacidad : 1 TB Referencia: M38KE32437 Condición : Producto nuevo

REFRIGERACIÓN POR AIRE

La refrigeración por aire lo podemos definir como el sistema que se aplica generalmente en algunos centros de datos , este tiene como objetivo una alta refrigeración a todos los equipos, precio económico y una buena función mecánica a su vez, lo cual nos indica que este es eficiente. Este sistema de refrigeración cuenta con grandes prestaciones como lo son :

1. Es mas barata y eficiente que varios sistemas de refrigeración.

2. Ocupa menos espacio, es mas sencilla y practica de manejar.

3. Tarda menos tiempo en regular las temperaturas optimas,

4. No requiere un mantenimiento frecuente.

TABLA DIMENSIONAMIENTO DE REFRIGERACIÓN

PLANO REFRIGERACIÓN

En el siguiente plano se vera la estructura del sistema de refrigeración, cual será por aire, se muestra la dirección del aire frio y caliente. Además este será apoyado y guiado por rejillas de extracción y por un sistema de ductos de ventilación para la extracción de aire caliente.

Ver plano

PLANOS 2D

PLANO FISICO

En el siguiente plano se podrá ver la estructura física del data center, el cual estará dividido en las siguientes salas y cuartos, los cuales contienen: Sala de monitoreo: Equipos de monitoreo y una caneca de residuos Sala de equipos: Racks, el sistema de techo falso, los sistemas de refrigeración, sistemas anti incendios, seguridad por cámaras y el cuarto de desecho de residuos. Cuarto de telecomunicaciones: Rack que distribuirá los servicios el el data center y los breakers. Cuarto sistema contra incendios: Sistema de bombas de agua y maquinaria para prevenir los incendios. Cuarto de alimentación: UPS de alimentación. Cuarto de refrigeración: Maquinaría para conducción de aire frio y caliente. Cuarto de desechos de residuos: Maquinaría para manejar el desecho de componentes como discos duros. Cuarto de entrada de servicios: Rack de distribución principal, breakers y sistema de seguridad.

Ver plano

PLANO RED

En el siguiente plano se podrá ver la estructura de la red del data center, el cual tendrá señalado de color azul y verde el cableado dentro del Data Center y la forma en la que ira conectado a cada uno de los dispositivos que requieren estar conectados a la red. Ver plano PLANO ELÉCTRICO

En el siguiente plano se podrá ver la estructura de la red eléctrica del data center, el cual tendrá señalado de color amarillo el cableado eléctrico dentro del Data Center y la forma en la que ira conectado a cada uno de los dispositivos o maquinarías que requieren de energía. Ver plano

PLANO SISTEMA ANTI INCENDIOS

En el siguiente plano se vera la estructura del sistema de control de incendios, el cual estará la conexión que tienen cada uno de los rociadores y la posición de estos en cada uno de los cuartos. Ver plano

PLANO DE SEGURIDAD

El plano se seguridad nos sirve para analizar , estudiar , desarrollar y complementar ciertas prevenciones en un estudio para luego llevarlo acabo , hechos esos pasos se lleva a cabo la instalaciones de sistemas de seguridad con el objetivo de brindar seguridad y salud al centro de datos. Ver plano

PLANO AMBIENTAL

Este plano se enfoca principalmente en los respectivos diagnósticos de residuos con el fin de observar, percibir y dar una adecuación a los diferentes desechos tanto reciclabes orgánicos y no orgánicos del data center.

Ver plano

PLANOS 3D

VIDEO PLANOS 3D

En el siguiente video se mostrara la estructura física que tendría el data center y cada uno de los sistemas mas importantes dentro de este, acercando la planimetría a la realidad.

Ver video

SISTEMA DE RED

TOPOLOGÍA DE RED DATA CENTER

!SEGURIDAD DE RED¡

Como requisito fundamental se debe contar con la seguridad de la red , la cual se refiere a las medidas de protección de la seguridad digital las cuales se implementan con el fin de evitar el acceso no autorizado de datos, los cuales pueden ser almacenados en ordenadores, servidores, bases de datos , entre otros , el obketivo principal de la seguridad de una red es proteger datos de posible alteración , manipulación o corrupción por personas inescropulosas.

SEGURIDAD DE RED IMPLEMENTADA

Para nosotros como empresa es muy necesario realizar buenas practicas , por lo que hemos indagado con nuestro grupo de trabajo como llevar a cabo la seguridad de la red , para ello debemos saber que la red debe estar conformada por un modelo de seguridad física y lógica , esto con el objetivo de que se tenga una protección constante en el centro de datos , decidimos juntar las 2 ya que las 2 conforman un grupo de trabajo con una respectiva estructuración y con el objetivo de proteger y no presentar ningun tipo de inconveniente dentro la edificación. A continuación tenemos el gusto de presentar la diagramación de seguridad física y lógica pero antes de eso explicaremos que se plasmo en cada uno , empezando por: Seguridad física: Se plasman los mecanismos de prevención y detección destinados a proteger cualquier recurso del sistema incluyendo diferentes tipos de dispositivos. Seguridad lógica: En esta parte nos referimos precisamente a la parte de protección software , incluyendo servicios que gestionen el proceso de identificación de usarios , contraseñas , accesos derechos ,direcciones etc.

RED LOGICA

SIMULACIÓN DE RED

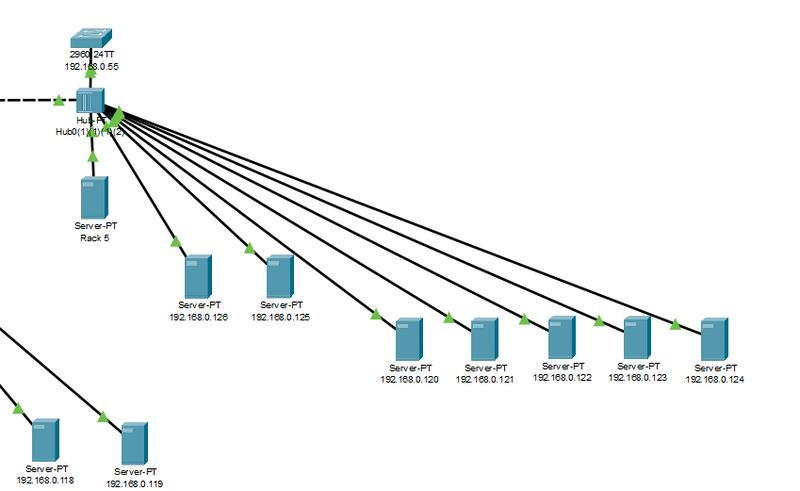

Se presenta una simulación de red en el programa Cisco, para que se pueda evidenciar la funcionalidad de esta con ya implementada la configuración planeada para la implementación de la red dentro del data center.

CONECTIVIDAD DE ALMACENAMIENTO Y PROTECCIÓN

Se utilizara conectividad tipo NAS para las redes IP, que mantienen un almacenamiento bajo o común, esta da la conexión y seguridad requerida en almacenamiento para estos equipos.

Conectividad tipo NAS Será la que va de los equipos o puestos de trabajo a los servidores.

Se utilizara conectividad tipo SAN para las redes FC, es decir redes de almacenamiento alto, esta permite que las aplicaciones alcancen un alto rendimiento y que tengan una baja latencia.

Conectividad tipo SAN Será la que va dentro del data center, esta interconectara los servidores de almacenamiento con los servidores de red .

PROTECCIÓN RAID 5 Esta protección protegerá la información antes cualquier posible perdida o anomalía. Aunque falle mas de un disco los datos se podrán restaurar por medio de la copia de seguridad.

PRESUPUESTO

Por último, se presentara el presupuesto realizado para la implementación del Data Center Tier III planeado, este presupuesto contiene el costo y cantidad de cada uno de los equipos, herramientas y materiales que son necesarios, para la implementación del Data Center. El costo total y de cada material estará presupuestado en pesos Colombianos. Costo Total: $958.953.799 Cop

PRESUPUESTO

Se presenta el presupuesto de la implementación del data center de la empresa Ecopetrol.

TABLA PRESUPUESTO

PROPUESTA IMPLEMENTACIÓN ECOPETROL
