CATÁLOGO ESENCIAL
Dispositivos de señalización acústica y luminosa
Somos Sirena, llevamos
nuestro papel en el nombre: garantizar seguridad y eficiencia a través de los mejores dispositivos de señalización.
Desde 1974, en Sirena diseñamos, desarrollamos y producimos dispositivos de señalización acústica y luminosa que contribuyen a la seguridad de los entornos laborales y a la eficiencia de los procesos productivos.
A través de nuestros productos, servimos a muchos ámbitos aplicativos: desde la automatización, la seguridad, el sector industrial, el civil, la ingeniería mecánica, hasta la industria química y petrolera.
El catálogo de nuestra marca se distingue históricamente por su amplitud y versatilidad de uso. Un sistema de soluciones integradas y en continua actualización, para cumplir con las normativas más recientes y proponer nuevas funcionalidades.
LAS SOLUCIONES
SIRENA
DONDE HAY SEÑALIZACIÓN
LEYENDA
CERTIFICACIÓN CE|UK CA: EN60598-1 - EN61000-6-3 - EN61000-6-2
CERTIFICACIÓN UL: Para Estados Unidos y Canadá
CERTIFICACIÓN UR: Para Estados Unidos y Canadá
CERTIFICACIÓN EAC
CERTIFICACIÓN ICAO: International Civil Aviation Administration - appendix 14, Chapter 6
CERTIFICACIÓN FAA: Federal Aviation Administration - USA
CERTIFICACIÓN STAC: Certificación STAC Francia para productos ICAO
HOMOLOGACIÓN: ECE R65 o ECE R23
HOMOLOGACIÓN: EMC R10
NORMA EN54: sistemas de detección y señalización de incendios
DIRECTIVA ATEX
BASE MAGNÉTICA: probado en túnel de viento hasta 200 km/h
DIÁMETRO MÓDULO PESO
CANDELAS DE PICO - MÁX* POTENCIA - MÁX
GRÚAS
ESTRUCTURAS
EDIFICIOS
CHIMENEAS
HELIPUERTOS
TORRES TORRES PIEZOMÉTRICAS
TURBINAS EÓLICAS AEROPUERTOS
GRADO DE IP
EN 60529 “Niveles de protección de los cuerpos”
1a CIFRA
Protección contra el contacto accidental y la penetración de cuerpos sólidos extraños
IP0X
Sin protección
IP1X
Protegido contra cuerpos sólidos superiores a 50 mm (ej. Contactos involuntarios de la mano)
IP2X
Protegido contra cuerpos sólidos superiores a 12,5 mm (ej. dedos de la mano)
IP3X
Protegido contra cuerpos sólidos superiores a 2,5 mm (ej. herramientas, cables)
IP4X
Protegido contra cuerpos sólidos superiores a 1 mm (ej. herramientas fines, pequeños)
IP5X
Protegido contra el polvo (sin sedimentos perjudiciales)
IP6X
Totalmente protegido contra el polvo
2a CIFRA
Protección contra penetración de líquidos
15°
60°
IP0X
Sin protección
IPX1
Protegido contras las caídas verticales de gotas de agua (ej. condensación)
IPX2
Protegido contras las caídas de agua hasta 15° de la vertical
IPX3
Protegido contra el agua de lluvia hasta 60° de la vertical
IPX4
Protegido contra las proyecciones de agua en todas direcciones
IPX5
Protegido contra el lanzamiento de agua en todas direcciones
IPX6
Protegido contra el lanzamiento de agua similar a los golpes de mar
IPX7
Protegido contra la inmersión
IPX8
Protegido contra los efectos prolongados de inmersión bajo presión
RESISTENTE A LOS RAYOS UV En las páginas siguientes, se indica para cada señalizador luminoso el valor máxim en candelas de pico, medido con cúpula neutra (a no ser que se indique lo contrario) y en la posición de mázima luminosidad *
ÍNDICE
SISTEMAS DE EVACUACIÓN
SEÑALIZADORES ACÚSTICOS Y LUMINOSOS
CELERE
ACDC 42000
ACDC 42001
ACDC 42002
ACDC 42003
42005
42006
DC BA 42007
Sirena electromecánica disponible en tres tamaños (miniCÉLERE, CELERE y superCELERE) según la potencia de salida deseada y en versión BA a baja absorción. El dispositivo es de fácil instalación gracias a la práctica abrazadera de fijación.
TENSIÓN DE TRABAJO
12V ACDC (miniCELERE), 24V ACDC (miniCELERE y CELERE), 48V ACDC, 110V ACDC, 240V ACDC ±10% (AC: 50/60 Hz)
BA: 12V DC, 24V DC ±10%
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +40°C
Grado de protección: IP43
Servicio: ON 1 min. - OFF 10 min
Funcionamiento continuo: versión BA de bajo consumo
Clase II de aislamiento
Pasacable: M12
CARACTERÍSTICAS MECÁNICAS
Cuerpo en policarbonato autoextinguible con alta resistencia al impacto. Difusor sonido en ABS. Fijación por tornillos estándar no suministrados. Termo interruptor de protección motor montado en las versiones CELERE y superCELERE.
CARACTERÍSTICAS ACÚSTICAS
Sonido lineal. Llegan a la frecuencia fundamental después de un corto período:
miniCELERE: 1600±100Hz miniCELERE BA: 1250±100Hz CELERE: 1500±50Hz CELERE BA: 1000±50Hz superCELERE: 1000±100Hz superCELERE BA: 820±100Hz
CERTIFICACIONES
ACDC 42022
ACDC 42023
ACDC 42025
ACDC 42045
ELECTRA
CELEREST
Sirena electromecánica equipada con una especial cúpula protectora de aluminio, para aumentar la protección contra los agentes atmosféricos cuando está instalada en el exterior.
Disponibles en tres tamaños (miniCELEREST, CELEREST y superCELEREST)
según la potencia de salida deseada y en versión BA a baja absorción. El dispositivo debería ser instalado en posición vertical para asegurar la total eficacia de la cúpula protectora.
TENSIÓN DE TRABAJO
12V ACDC y 24V ACDC (miniCELEREST), 110V ACDC, 240V ACDC ±10%
(AC: 50/60 Hz)
BA: 24V DC ±10%
SuperCELEREST BA: 12V DC, 24V DC
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +40°C
Grado de protección: IP44
Servicio: ON 1 min. - OFF 10 min
Funcionamiento continuo: versión BA de bajo consumo
Clase II de aislamiento
Pasacable: M16
CARACTERÍSTICAS MECÁNICAS
Cuerpo en ABS autoextinguible con alta resistencia al impacto. Difusor sonido en ABS. Cúpula protectora de aluminio. Fijación por tornillos estándar no suministrados.
Termo interruptor de protección motor montado en las versiones CELEREST y superCELEREST
CARACTERÍSTICAS ACÚSTICAS
Sonido lineal. Llegan a la frecuencia fundamental después de un corto período: miniCELEREST: 1600±100Hz miniCELEREST BA: 1250±100Hz
CERTIFICACIONES
ELECTRA
CELERSON
PROPAGACIÓN DE ONDAS SONORAS (ALCANCE DEL SONIDO)
Sirena electromecánica de gran tamaño equipada con una especial cúpula protectora de aluminio, para aumentar la protección contra los agentes atmosféricos cuando está instalada en el exterior. El sonido generado a baja frecuencia permite al dispositivo cubrir largas distancias. El dispositivo debería ser instalado en posición vertical para asegurar la total eficacia de la cúpula protectora.
TENSIÓN DE TRABAJO
240V AC ±10% (MONOFÁSICO) (AC: 50/60 Hz)
380V AC ±10% (TRIFÁSICO) (AC: 50/60 Hz)
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +50°C
Grado de protección: IP44
Funcionamiento continuo
Pasacable: M20
CARACTERÍSTICAS MECÁNICAS
Cuerpo, difusor sonido y cúpula protectora de aluminio. Fijación por tornillos estándar no suministrados.
CARACTERÍSTICAS ACÚSTICAS
Sonido lineal.
Frecuencia: 390Hz
CERTIFICACIONES
Las ondas de baja frecuencia tienen la particular característica de penetrar obstáculos y propagarse a largas distancias.
240V AC (1 PHASE)
380V AC (3 PHASE)
ELECTRA
MICRO W10
Sirena electromecánica de pequeño tamaño disponible en 2 tamaños (MICRO W10 S y MICRO W10 S AT) según la tensión de trabajo. El dispositivo puede ser instalado tanto verticalmente como horizontalmente o, alternativamente, en paneles (MICRO W10 R).
TENSIÓN DE TRABAJO
S: 12V DC, 24V DC, 24V AC ±10% (AC: 50/60 Hz)
S AT: 110V AC, 240V AC ±10% (AC: 50/60 Hz)
R: 12V DC, 24V DC ±10%
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +40°C
Grado de protección: IP42
Funcionamiento continuo
AT: Clase II de aislamiento
CARACTERÍSTICAS MECÁNICAS
Cuerpo en policarbonato autoextinguible con alta resistencia al impacto. Difusor sonido en ABS. Fijación por tornillos estándar no suministrados.
CARACTERÍSTICAS ACÚSTICAS
Sonido lineal. Llegan a la frecuencia fundamental después de un corto período:
MICRO W10 S y R: 1350Hz (12V) - 1500Hz (24V)
MICRO W10 S T: 1000Hz (110V) - 1450Hz (240V)
CERTIFICACIONES
ELECTRA
SEM
SEM PLUS
Avisador acústico electromecánico, SEM es ideal para breves señalizaciones de llamada o de alarma. Disponible también en versión electrónica para funcionamiento continuo SEM PLUS
TENSIÓN DE TRABAJO
SEM: 12V DC, 24V DC, 110V DC, 240V DC , 6/8V AC, 12V AC, 24V AC, 48V AC, 110V AC, 240V AC ±10% (AC: 50/60 Hz)
SEM PLUS: 12/24V DC ±10%
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +50°C Grado de protección: IP43
Servicio: ON 1 min. - OFF 10 min.
SEM PLUS: funcionamiento continuo Clase II de aislamiento
CARACTERÍSTICAS MECÁNICAS
Cuerpo/difusor sonido en ABS, cúpula en policarbonato autoextinguible. Fijación por tornillos estándar no suministrados.
CARACTERÍSTICAS ACÚSTICAS
SEM: unidad electromagnética a membrana vibrante.
1 sonido continuo
Frecuencias: 650±50Hz (DC) - 300/7000Hz (AC)
SEM PLUS: unidad magnetodinámica controlada electrónicamente
Frecuencia: 850±50Hz
1 sonido continuo
CERTIFICACIONES
12V DC 40302 24V DC 40304
110V DC 40308
240V DC 40310
6/8V AC 40301
12V AC 40303
24V AC 40305
48V AC 40307
110V AC 40309
240V AC 40311 SEM PLUS 12/24V DC 40312
Cuerpo
ELECTRA
Avisador acústico electromecánico, ideal para breves señalizaciones de llamada o de alarma.
SEM LED está equipado con tecnología LED SMD de alta luminosidad y es posible alimentar por separado el sonido de la luz.
TENSIÓN DE TRABAJO
12V DC, 24V DC, 12V AC, 24V AC, 110V AC, 240V AC ±10% (AC: 50/60 Hz)
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +50°C
Grado de protección: IP43
Servicio: ON 1 min. - OFF 10 min. Clase II de aislamiento
CARACTERÍSTICAS MECÁNICAS
Cuerpo/difusor sonido en ABS, cúpula en policarbonato autoextinguible. Fijación por tornillos estándar no suministrados.
CARACTERÍSTICAS ACÚSTICAS
Unidad electromagnética a membrana vibrante. 1 sonido continuo
Frecuencias: 650±50Hz (DC) - 300/7000Hz (AC)
CARACTERÍSTICAS LUMINOSAS
LED SMD. Posibilidad de seleccionar las 4 funciones de destello mediante dip-switch. Luz fija, destello único (FPM: 1F 120±10), doble (CPM: 2F 90±10) y triple (CPM: 3F 140±10).
CERTIFICACIONES
ELECTRA
SE 4 MS5/PLC
Sirenas electrónicas desarrolladas con unidad magnetodinámica 4W.
Disponibles en versión multisonido, seleccionable mediante dip-switch, SE 4/29 MS5 o con sonido lineal para funcionamiento mediante PLC SE 4/25 L PLC.
La versión multisonido permite ajustar el volumen de un nivel mínimo a uno máximo; además es posible configurar el tiempo necesario para llegar al nivel de volumen seleccionado.
TENSIÓN DE TRABAJO
SE 4/29 MS5: 12/24V ACDC, 110V AC, 240V AC ±10% (AC: 50/60 Hz)
SE 4/25 PLC: 24V DC ±10%
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +50°C
Grado de protección: IP30
Funcionamiento continuo
Clase II de aislamiento
CARACTERÍSTICAS MECÁNICAS
Cuerpo en ABS autoextinguible. Fijación por tornillos estándar no suministrados.
CARACTERÍSTICAS ACÚSTICAS
Unidad magnetodinámica 4W.
SE 4/29 MS5: 5 sonidos seleccionables mediante dip-switch:
Lineal: 1000Hz
Bitonal: 600/700Hz
Pluritonal: 1000/1700Hz
Modulado: 1000/1700Hz
Bitonal para Evacuación: 440/560Hz
SE 4/25 PLC: 1 sonido lineal (1000Hz)
CERTIFICACIONES
4/29 MS5
ACDC
SE 4/29 MS5 12/24V ACDC 50415 110V AC 50417 240V AC 50418
SE 4/25 L PLC 24V DC 50414
ELECTRA
SE 12 MS5
MS5
SE 12/41 MS5
12/24V ACDC 50401 110V AC 50403 240V AC 50404
Sirenas electrónicas desarrolladas con unidad magnetodinámica 12W. SE 12/41
MS5 dispone de cinco sonidos seleccionables mediante dip-switch. Permite ajustar el volumen de un nivel mínimo a uno máximo; además es posible configurar el tiempo necesario para llegar al nivel de volumen seleccionado.
El dispositivo es de fácil instalación gracias a la práctica abrazadera de fijación.
TENSIÓN DE TRABAJO
12/24V ACDC, 110V AC, 240V AC ±10% (AC: 50/60 Hz)
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +50°C
Grado de protección: IP43
Funcionamiento continuo
Clase II de aislamiento
Pasacable: M12
CARACTERÍSTICAS MECÁNICAS
Cuerpo y difusor sonido en ABS autoextinguible.
CARACTERÍSTICAS ACÚSTICAS
Unidad magnetodinámica 12W 5 sonidos seleccionables a través de dip-switch:
Lineal: 1000Hz
Bitonal: 600/700Hz
Pluritonal: 1000/1700Hz
Modulado: 1000/1700Hz
Bitonal para Evacuación: 440/560Hz
CERTIFICACIONES
Cuerpo
ELECTRA
SE 120 es una sirena electrónica con output hasta 120Db, diseñada para aplicaciones industriales en las que sean necesarias robustez y un alto rendimiento.
Disponible en gris o rojo, en tensiones diferentes y múltiples funciones. El módulo NFC integrado y la especial aplicación MySirena simplifican la conexión, la configuración y el diagnóstico de la sirena.
Conectando SE 120 PRO a un ordenador, es posible descargar y configurar mensajes personalizados, para programar completamente la sirena de acuerdo a sus necesidades.
Es posible utilizar la sirena electrónica SE 120 en combinación con la luz EL-7L (ver página 32).
TENSIÓN DE TRABAJO
12-24V AC / 12-60V DC, 100-240V AC (AC : 50/60 Hz)
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -40° +60°C
Grado de protección: IP66-IP69K
Resistencia al impacto: IK08
Funcionamiento continuo
Clase II de aislamiento
CARACTERÍSTICAS MECÁNICAS
Cuerpo en policarbonato con alta resistencia al impacto (IK08), apto para aplicaciones en exteriores gracias al grado de protección IP66-IP69K. Fijación por tornillos estándar no suministrados.
CARACTERÍSTICAS ACÚSTICAS
Multisonido: 64 sonidos disponibles y volumen ajustable (8 niveles). Conectando la versión SE 120 PRO a un ordenador, es posible subir y configurar mensajes personalizados.
CERTIFICACIONES
Conforme a la Directiva Red
ELECTRA
SE 120 LED
SE 120 PRO LED
SE 120 LED es una sirena electrónica con output hasta 120dB y luz led, diseñada para aplicaciones industriales en las que sean necesarias robustez y un alto rendimiento.
Disponible en gris o rojo, en tensiones diferentes y múltiples funciones. El módulo NFC integrado y la especial aplicación MySirena simplifican la conexión, la configuración y el diagnóstico del dispositivo.
Conectando SE 120 PRO a un ordenador, es posible descargar y configurar mensajes personalizados, para programar completamente la sirena de acuerdo a sus necesidades.
TENSIÓN DE TRABAJO
12/24V AC / 12-60V DC, 100-240V AC (AC : 50/60 Hz)
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -40° +60°C
Grado de protección: IP66-IP69K
Resistencia al impacto: IK08 Funcionamiento continuo
CARACTERÍSTICAS MECÁNICAS
Para las características mecánicas ver SE 120 (página 14) y EL-7L (página 32).
CARACTERÍSTICAS ACÚSTICAS
Multisonido: 64 sonidos disponibles y volumen ajustable (8 niveles).
Conectando la versión SE 120 PRO LED a un ordenador, es posible subir y configurar mensajes personalizados.
CARACTERÍSTICAS LUMINOSAS
7 LED de elevada luminosidad que producen diferentes efectos luminosos: luz fija, destello único (FPM: 1F 85), destello doble (CPM: 2F 80), destello triple (CPM: 3F 42), estroboscópico (FPM: 1F 300) con posibilidad de personalizar el número de destellos/min. a través de la aplicación MySirena
CERTIFICACIONES
Conforme a la Directiva Red
12/24V AC / 12-60V DC 22716 22717
ELECTRA
MICROSAI
Avisador acústico electromecánico desarrollado con cápsula acústica electromagnética a membrana vibrante, produce un característico sonido continuo MICROSAI C o intermitente MICROSAI I. Ideal para breves señalizaciones de llamada o de alarma.
TENSIÓN DE TRABAJO
12V AC, 24V AC, 48V AC, 110V AC, 240V AC ±10% (AC: 50/60 Hz)
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +40°C
Grado de protección: IP65
Servicio: ON 1 min. - OFF 10 min. Clase II de aislamiento
Pasacable: M16
CARACTERÍSTICAS MECÁNICAS
Cuerpo en policarbonato y difusor sonido en ABS autoextinguible. Dotado de base plana, la fijación es por tornillos estándar no suministrados.
CARACTERÍSTICAS ACÚSTICAS
Unidad electromagnética a membrana vibrante.
MICROSAI C: 1 sonido continuo.
MICROSAI I: sonido intermitente.
Frecuencia: 300/350Hz
CERTIFICACIONES
MICROSAI C
12V AC 53002
24V AC 53003
48V AC 53005
110V AC 53008
240V AC 53015
MICROSAI I
12V AC 53530
24V AC 53531
48V AC 53532
110V AC 53533
240V AC 53535
Cuerpo
ELECTRA
SAI
Avisador acústico electromecánico desarrollado con cápsula acústica electromagnética a membrana vibrante, produce un característico sonido continuo SAI C o intermitente SAI I. Ideal para breves señalizaciones de llamada o de alarma.
TENSIÓN DE TRABAJO
SAI C: 12V DC, 24V DC, 48V DC, 24V AC, 48V AC, 110V AC, 240V AC ±10% (AC: 50/60 Hz)
SAI I: 24V AC, 48V AC, 110V AC, 240V AC ±10% (AC: 50/60 Hz)
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +40°C
Grado de protección: IP54
Servicio: ON 1 min. - OFF 10 min.
Pasacable: M16
CARACTERÍSTICAS MECÁNICAS
Cuerpo en policarbonato y difusor sonido en ABS autoextinguible. Dotado de base plana, la fijación es por tornillos estándar no suministrados.
CARACTERÍSTICAS ACÚSTICAS
Unidad electromagnética a membrana vibrante.
SAI C: 1 sonido continuo
Frecuencia: 600/20000Hz (DC) 800/15000Hz (AC)
SAI I: 1 sonido intermitente
Frecuencia: 800/15000Hz
CERTIFICACIONES
SAI C
12V DC 42250
24V DC 42252
48V DC 42254
24V AC 42253
48V AC 42255
110V AC 42257
240V AC 42259
SAI I
24V AC 42363
48V AC 42365
110V AC 42366
240V AC 42368
ELECTRA
CEAD
Timbre electromecánico con diámetro de 165 mm. Desarrollado con unidad electromagnética de pistón batiente, genera un sonido continuo característico. La robusta estructura de acero del timbre proporciona una alta resistencia al impacto y ofrece una alta protección contra la entrada de polvo y agua (IP66), haciéndolo adecuado también para uso en ambientes hostiles.
TENSIÓN DE TRABAJO
CEAD 165 AC: 12V AC, 24V AC, 240V AC ±10% (AC: 50Hz - 60Hz disponible bajo petición)
CEAD 165 DC: 12V DC, 24V DC ±10%
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +50°C
Grado de protección: IP66
Funcionamiento continuo
Clase II de aislamiento
Pasacable: M16
CARACTERÍSTICAS MECÁNICAS
Campana de acero y abrazadera de poliamida autoextinguible. Fijación por tornillos estándar no suministrados.
CARACTERÍSTICAS ACÚSTICAS
Unidad electromagnética con pistón batiente. 1 sonido continuo
Frecuencias: 2000/12000Hz
CERTIFICACIONES
CEAD
Timbre
ELECTRA
SIAD
V
dB(A)1m
SIAD 165 AC
V
dB(A)1m
SIAD 165
Timbre electromecánico con base reforzada disponible en versión SIAD 165 (diámetro 165 mm) o SIAD 215 (diámetro 215 mm). Desarrollado con unidad electromagnética con oscilación del pistón en la campana, produce un característico sonido continuo. La robusta estructura en acero del timbre permite una alta resistencia al impacto y ofrece una alta protección contra la entrada de polvo y agua (IP66), haciéndolo adecuado también para uso en ambientes hostiles.
TENSIÓN DE TRABAJO
SIAD 165 AC: 12V AC, 24V AC, 110V AC, 240V AC ±10% (AC: 50/60 Hz)
SIAD 165 DC: 12V DC, 24V DC, 110V DC, 240V DC ±10%
SIAD 215 AC: 240V AC ±10% (AC: 50/60 Hz)
SIAD 215 DC: 24V DC ±10%
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +50°C
Grado de protección: IP66
Funcionamiento continuo
Clase II de aislamiento
Pasacable: M16
CARACTERÍSTICAS MECÁNICAS
Campana de acero y abrazadera de poliamida. Dotada de base plana, la fijación es por tornillos estándar no suministrados.
CARACTERÍSTICAS ACÚSTICAS
Unidad electromagnética con oscilación del pistón en la campana. 1 sonido continuo
Frecuencias SIAD 165: 1500/10000Hz
Frecuencias SIAD 215: 1000/15000Hz
CERTIFICACIONES
SIAD 215 AC V
dB(A)1m
SIAD
SIAD 165
12V AC 54200 54207
24V AC 54201 54208
110V AC 54204 54211
240V AC 54206 54213
12V DC 54214 54221
24V DC 54215 54222
110V DC 54218 54225
240V DC 54220 54227
SIAD 215
240V AC 54234 54241
24V DC 54243 54250
SIAD 165
SIAD 215
Timbre
SIAD 165
SIAD 215
ELECTRA
E-LITE LED
Dispositivo luminoso LED. E-LITE LED está disponible en 5 colores a luz fija con posibilidad de programar otros efectos luminosos a través de PLC. Disponibles versiones con conector de montaje rápido QC M12 E-LITE LED QC M12 o con cable de 1m E-LITE LED CABLE.
TENSIÓN DE TRABAJO
24V DC ±10%
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +50°C
Grado de protección: IP66, UL TYPE 4/4X - IP69K
Resistencia al impacto: IK06
Funcionamiento continuo
Clase II de aislamiento
PLC Ready Sinking | PLC Ready Sourcing
CARACTERÍSTICAS MECÁNICAS
Policarbonato autoextinguible con alta resistencia al impacto IK06, adecuado para el uso en exterior, gracias al grado de protección IP66, UL TYPE 4/4XIP69K, garantizado por la junta O-ring in EPDM presente en cada dispositivo. Fijación por tornillos estándar no suministrados.
CARACTERÍSTICAS LUMINOSAS
Lente neutra opalina con fuente luminosa LED en color de alta luminosidad. Refractor con estrías verticales para una perfecta difusión luminosa de 360°. Efecto luminoso: luz fija. Posibilidad de configurar otros efectos luminosos a través de PLC.
CERTIFICACIONES
ELECTRA
E-LITE RGB LED
Dispositivo luminoso LED multicolor. E-LITE RGB LED está disponible en versión luz fija E-LITE RGB LED STEADY o luz intermitente E-LITE RGB LED FLASH
Disponibles versiones con conector de montaje rápido QC M12 E-LITE RGB LED QC M12 o con cable de 1m E-LITE RGB LED CABLE
TENSIÓN DE TRABAJO
24V DC ±10%
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -40° +50°C
Grado de protección: IP66, UL TYPE 4/4X - IP69K
Resistencia al impacto: IK06
Funcionamiento continuo
Clase II de aislamiento
PLC Ready Sinking | PLC Ready Sourcing
CARACTERÍSTICAS MECÁNICAS
Policarbonato autoextinguible con alta resistencia al impacto IKO6, adecuado para el uso en exterior gracias al grado de protección IP66 UL TYPE 4/4XIP69K, garantizado por la junta O-ring en EPDM presente en cada dispositivo. Fijación por tornillos estándar no suministrados.
CARACTERÍSTICAS LUMINOSAS
Lente neutra opalina con fuente luminosa LED multicolor (grupo óptico compuesto por 12 LED de alta luminosidad). Luz fija o intermitente (FPM: 1F 110±20). Siete colores seleccionables (blanco, ámbar, rojo, cían, verde, magenta, azul).
CERTIFICACIONES
ELECTRA
MICROLAMP
Base
MICROLAMP STEADY/FLASHING*
Luz fija/intermitente con lámpara de filamento
12/48V DC 79602 79603 79604 79605 24/240V AC 79612 79613 79614 79615
* Suministrado sin lámpara
MICROLAMP STEADY/FLASHING ACOUSTIC*
Luz fija/intermitente con lámpara de filamento + acústica
12V ACDC 79722 79723 79724 79725
24V ACDC 79732 79733 79734 79735
48V ACDC 79742 79743 - 79745 110V AC 79752 79753 - 79755 240V AC 79772 79773 79774 79775
* Suministrado con lámpara
MICROLAMP LED
Luz fija/intermitente LED
12/24V ACDC 38602 38603 38604 38605
48V ACDC 38612 38613 38614 38615 90/240V AC 38622 38623 38624 38625
MICROLAMP LED ACOUSTIC
Luz fija/intermitente LED + acústica
12/24V ACDC 38632 38633 38634 38635
48V ACDC 38642 38643 - 38645
90/240V AC 38652 38653 38654 38655
Dispositivo luminoso disponible en versión STEADY/FLASHING con lámpara de incandescencia, LED con tecnología LED SMD. El avisador está también disponible con señalización acústica integrada (versión ACOUSTIC).
TENSIÓN DE TRABAJO
MICROLAMP STEADY/FLASHING: 12/48V DC, 24/240V AC ±10% (AC : 50/60 HZ). Suministrado sin lámpara
MICROLAMP STEADY/FLASHING ACOUSTIC: 12V ACDC, 24V ACDC, 48V ACDC, 110V AC, 240V AC ±10% (AC: 50/60 Hz). Suministrado con lámpara
MICROLAMP LED y ACOUSTIC: 12/24V ACDC, 48V ACDC, 90/240V AC ±10% (AC: 50/60 Hz)
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +50°C - ACOUSTIC: -30° +40°C
Grado de protección: IP54 - ACOUSTIC: IP30
Funcionamiento continuo
Clase II de aislamiento
Pasacable: M16
CARACTERÍSTICAS MECÁNICAS
Base en PC/ABS, cúpula en policarbonato autoextinguible. Fijación por tornillos estándar no suministrados.
CARACTERÍSTICAS LUMINOSAS
MICROLAMP STEADY/FLASHING y ACOUSTIC (luz fija/intermitente FPM: 1F 110±20) con lámpara de incandescencia Ba15d 5W.
MICROLAMP LED y ACOUSTIC (luz fija/intermitente) con tecnología LED SMD, destello triple (CPM: 3F 140±10).
CARACTERÍSTICAS ACÚSTICAS
Versiones ACOUSTIC con unidad piezoeléctrica integrada
MICROLAMP STEADY/FLASHING: 2 sonidos: continuos (con luz fija) o sonido intermitente F/m 130 (con luz intermitente). Frecuencia: 2700Hz.
MICROLAMP LED: 2 sonidos: continuo (con luz fija) o sonido intermitente F/m 180 (con luz intermitente). Frecuencia: 3200Hz.
CERTIFICACIONES

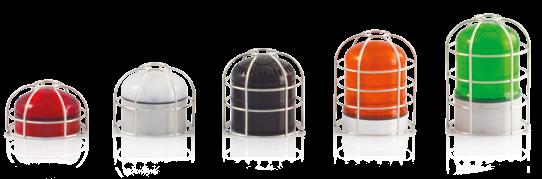

RECAMBIOS CÚPULAS 71310 71313 71314 71332
ACCESORIOS
BASE P MICROLAMP 83066
BASE E MICROLAMP 83067
ACCESORIOS
BASE P Fijación por tornillo M12
BASE E (Fijación Edison)
ELECTRA
CTL 600
CTL 900
Dispositivo luminoso disponible en versión STEADY/FLASHING con lámpara de incandescencia, LED con tecnología LED SMD.
El avisador está también disponible con señalización acústica integrada (versión ACOUSTIC).
TENSIÓN DE TRABAJO
CTL 600 - CTL 900 STEADY/FLASHING: 12/48V DC, 24/240V AC ±10% (AC: 50/60 HZ). Suministrado sin lámpara
CTL 600 - CTL 900 STEADY/FLASHING ACOUSTIC: 12V ACDC, 24V ACDC, 240V AC ±10% (AC: 50/60 Hz). Suministrado con lámpara
CTL 600 - CTL 900 LED y ACOUSTIC: 12/24V ACDC, 90/240V AC ±10% (AC: 50/60 Hz)
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +50°C
Grado de protección: CTL 600: IP65 - CTL 900: IP54 - ACOUSTIC: IP30
Funcionamiento continuo
Clase II de aislamiento
CARACTERÍSTICAS MECÁNICAS
Base en ABS, cúpula en policarbonato autoextinguible. Fijación por tornillos estándar no suministrados.
CARACTERÍSTICAS LUMINOSAS
CTL 600 - 900 STEADY/FLASHING y ACOUSTIC (luz fija/intermitente FPM: 1F 110±20) con lámpara de incandescencia Ba15d 5W.
CTL 600 - CTL 900 LED y ACOUSTIC (luz fija/intermitente) con tecnología LED SMD, destello triple (CPM: 3F 140±10).
CARACTERÍSTICAS ACÚSTICAS
Versiones ACOUSTIC con unidad piezoeléctrica integrada
CTL 600 - 900 STEADY/FLASHING: sonido continuo (con luz fija) o sonido intermitente F/m 110 (con luz intermitente). Frecuencia: 3600Hz (CTL 600) - 2700Hz (CTL 900)
CTL 600 - CTL 900 LED: sonido continuo (con luz fija) o sonido intermitente F/m 180 (CTL 600 con luz intermitente) - F/m 160 (CTL 900 con luz intermitente). Frecuencia: 3200Hz (CTL 600) - 2700Hz (CTL 900) CERTIFICACIONES
ELECTRA
CTL 600 STEADY/FLASHING*
Luz fija/intermitente con lámpara de filamento
12/48V DC 33522 33523 33524 33525 24/240V AC 33532 33533 33534 33535
* Suministrado sin lámpara
CTL 600 STEADY/FLASHING ACOUSTIC*
Luz fija/intermitente con lámpara de filamento + acústica
12V ACDC 33652 33653 - 33655
24V ACDC 33662 33663 33664 33665 240V AC 33702 33703 33704 33705
* Suministrado con lámpara
CTL 600 LED
Luz fija/intermitente LED
12/24V ACDC 38662 38663 38664 38665
90/240V AC 38672 38673 38674 38675
CTL 600 LED ACOUSTIC
Luz fija/intermitente LED + acústica
12/24V ACDC 38682 38683 38684 38685
90/240V AC 38692 38693 38694 38695
CTL 900 STEADY/FLASHING*
Luz fija/intermitente con lámpara de filamento 12/48V DC 33561 33562 33563 33564 33565
24/240V AC 33571 33572 33573 33574 33575
* Suministrado sin lámpara
CTL 900 STEADY/FLASHING ACOUSTIC*
Luz fija/intermitente con lámpara de filamento + acústica
12V ACDC - 33712 33713 - 33715
24V ACDC 33721 33722 33723 33724 33725
240V AC 33761 33762 33763 33764 33765
* Suministrado con lámpara
CTL 900 LED
Luz fija/intermitente LED
12/24V ACDC 38701 38702 38703 38704 38705
90/240V AC 38711 38712 38713 38714 38715
CTL 900 LED ACOUSTIC
Luz fija/intermitente LED + acústica
12/24V ACDC 38721 38722 38723 38724 38725
90/240V AC 38731 38732 38733 38734 38735
ELECTRA
OVOLUX LED
OVOLUX LED es un avisador que está equipado con base para instalación retrocuadro (versiones R) o con pasacable M16 (versiones M).
TENSIÓN DE TRABAJO
12/24V ACDC, 90/240V AC ±10% (AC: 50/60Hz)
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +50°C
Grado de protección: OVOLUX R: IP66, UL TYPE 4X - OVOLUX M: IP65
Funcionamiento continuo
Clase II de aislamiento
Pasacable: M16 (OVOLUX M)
CARACTERÍSTICAS MECÁNICAS
Base y cúpula en policarbonato autoextinguible. Fijación por anillo de cierre (OVOLUX R), por tornillos estándar no suministrados (OVOLUX M).
CARACTERÍSTICAS LUMINOSAS
Tecnología LED SMD, es posible realizar 4 funciones luminosas diferentes mediante dip-switch: luz fija, destello único (FPM: 1F 120±10), destello doble (CPM: 2F 90±10), destello triple (CPM: 3F 140±10).
CERTIFICACIONES
ELECTRA
OVOLUX RGB
Dispositivo luminoso multicolor de luz fija, OVOLUX RGB está equipado con un circuito electrónico con LED RGB, que permite producir siete colores diferentes (blanco, ámbar, amarillo, rojo, verde, magenta, azul), lo que lo hace adecuado para las más diversas aplicaciones.
TENSIÓN DE TRABAJO
12/24V ACDC, 90/240V AC ±10% (AC: 50/60Hz)
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +50°C
Grado de protección: IP66, UL TYPE 4X
Funcionamiento continuo
Clase II de aislamiento
CARACTERÍSTICAS MECÁNICAS
Base y cúpula (opalina) en policarbonato autoextinguible. Fijación por anillo de cierre.
CARACTERÍSTICAS LUMINOSAS
Luz fija. 4 LED RGB gestionados por un circuito electrónico diseñado para producir los siguientes colores: blanco, ámbar, amarillo, rojo, verde, magenta, azul.
CERTIFICACIONES
ELECTRA
ROTALLARM S
Luz de señalización disponible con tres tecnologías de luz: S y S STEADY/ FLASHING con lámpara de incandescencia, S H1 y S FLASHING H1
Su estructura garantiza una alta resistencia al impacto y a las vibraciones y un elevado grado IP.
TENSIÓN DE TRABAJO
ROTALLARM S: 12V ACDC, 24V ACDC, 110V AC y 240V AC ±10% (AC: 50/60 Hz). Suministrado con lámpara
ROTALLARM S H1: 12V ACDC, 24V ACDC ±10% (AC: 50/60 Hz). Suministrado con lámpara
ROTALLARM S STEADY/FLASHING: 12/48V DC, 24/240V AC ±10% (AC: 50/60 Hz). Suministrado sin lámpara
ROTALLARM S FLASHING H1: 24V ACDC ±10% (AC: 50/60 Hz). Suministrado con lámpara
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +50°C
Grado de protección: IP65
Funcionamiento continuo
Clase II de aislamiento
Pasacable: M20
CARACTERÍSTICAS MECÁNICAS
Base en PC/ABS con pasacable M20 y cúpula en policarbonato autoextinguible. Fijación por tornillos estándar no suministrados.
Versión rotativa ROTALLARM S y ROTALLARM S H1: transmisión mecánica por engranaje de ejes paralelos.
CARACTERÍSTICAS LUMINOSAS
ROTALLARM S luz rotativa (RPM: 160±30) con reflector de aluminio anodizado y lámpara BA 15s 45W (12V ACDC y 24V ACDC) o lámpara E14 25W (110V AC y 240V AC)
ROTALLARM S H1 luz rotativa (RPM: 160±30) con reflector de aluminio anodizado y lámpara halógena H1 de 55W (12V) o 70W (24V)
ROTALLARM S STEADY/FLASHING luz fija/intermitente (FPM: 1F 110±10) con lámpara de filamento Ba 15d de 40W
ROTALLARM S FLASHING H1 luz intermitente (FPM: 1F 110±10) con lámpara halógena H1 de 70W (24V)
CERTIFICACIONES
ACCESORIOS
REJILLA para BASE P 90883
ROTALLARM S*
Luz rotativa con lámpara de filamento
12V ACDC 63001 63002 63003 63004 63005
24V ACDC 63013 63014 63015 63016 63017
110V AC 63037 63038 63039 63040 63041
240V AC 63049 63050 63051 63052 63053
* Suministrado con lámpara
ROTALLARM S H1*
Luz rotativa con lámpara halógena
12V ACDC - 63056 63057 - -
24V ACDC 63066 63067 63068 63069 63070
*Suministrado con lámpara
ROTALLARM S STEADY/FLASHING*
Luz fija/intermitente con lámpara de filamento
12/48V DC 89451 89452 89453 89454 89455
24/240V AC 89461 89462 89463 89464 89465
* Suministrado sin lámpara
BASE P Base para poste con fijación Ø 48,5 y dos tornillos de fijación 83005
ROTALLARM S FLASHING H1*
Luz intermitente con lámpara halógena 24V ACDC 82421 82422 82423 82424 82425
* Suministrado con lámpara
RECAMBIOS CÚPULAS
S / H1 71306 71305 71308 71309 71331
Cúpula lisa
S STY/FLA / X 71301 71300 71303 71304 71330
Cúpula estriada
ACCESORIOS
REJILLA para BASE P 90883
BASE P para ROTALLARM S LED 83005 WALL BASE 72692
ROTALLARM
Cúpulas
Base
Luz de señalización multifunción, ROTALLARM S LED dispone de tecnología
LED SMD que permite 3 efectos luminosos en un único dispositivo. Su estructura garantiza una alta resistencia al impacto y a las vibraciones y un elevado grado IP.
TENSIÓN DE TRABAJO
12/24V ACDC, 90/240V AC ±10% (AC : 50/60 Hz)
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +50°C
Grado de protección: IP65
Funcionamiento continuo
Clase II de aislamiento
Pasacable: M20
CARACTERÍSTICAS MECÁNICAS
Base en PC/ABS con pasacable M20 y cúpula en policarbonato autoextinguible. Fijación por tornillos estándar no suministrados. Transmisión ausente. Guarnición en poliuretano en la base.
CARACTERÍSTICAS LUMINOSAS
32x LED 5050 de alta luminosidad producen 3 efectos luminosos: luz fija, rotativa (RPM: 140±10) e intermitente (CPM: 3F 85±10).
CERTIFICACIONES
RECAMBIOS CÚPULAS
ACCESORIOS
REJILLA para BASE P 90883
BASE P para ROTALLARM S LED 83005
BASE para FIXATION EN APPLIQUE 72692
MAXIFLASH LED
Luz a led multifuncional desarrollada con tecnología multicanal. MAXIFLASH
LED está disponible en versión FLR (luz fija, intermitente, rotativa) o SLR (luz intermitente, efecto estroboscópico, aleatorio).
TENSIÓN DE TRABAJO
12/24V ACDC, 90/240V AC ±10% (AC: 50/60 Hz)
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +50°C
Grado de protección: IP54
Funcionamiento continuo
Clase II de aislamiento
Pasacable: M16
CARACTERÍSTICAS MECÁNICAS
Base autoextinguible en poliamida reforzada fibra de vidrio con pasacable M16 y cúpula en policarbonato autoextinguible con alta resistencia al impacto. Fijación por tornillos estándar no suministrados.
CARACTERÍSTICAS LUMINOSAS
MAXIFLASH LED FLR: 32x LED de elevada luminosidad, en configuración 8x4, producen tres efectos luminosos: luz fija, intermitente (destello único FPM: 120±10), efecto rotativo (RPM: 110±10), que simula perfectamente las luces rotativas tradicionales aun sin tener partes móviles, permitiendo así aumentar el ciclo de vida del producto.
MAXIFLASH LED SLR: 2x LED SuperBright, permiten tres efectos luminosos: luz intermitente (destello único FPM: 1F 110±10), efecto estroboscópico (CPM: 5F 70±10), luz aleatoria (efecto único en su género con destello aleatorio que permite aumentar la capacidad del dispositivo de llamar la atención. Los diferentes efectos luminosos se gestionan a través de contactos eléctricos independientes. La cúpula con lente de Fresnel permite exaltar el haz luminoso de estos dispositivos.
CERTIFICACIONES
ACCESORIOS
ELECTRA
FAROLAMP X
Cúpulas
Luz de xenón con alto rendimiento óptico. Disponible con dos bases de fijación (estándar FAROLAMP X S y para poste FAROLAMP X P).
TENSIÓN DE TRABAJO
12/24V ACDC y 240V AC ±10% (AC: 50/60 Hz). Suministrado con lámpara.
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +40°C
Grado de protección: IP54
Funcionamiento continuo
Clase II de aislamiento
CARACTERÍSTICAS MECÁNICAS
Base en acero con alta resistencia al impacto y fijación por tornillos estándar no suministrados (versión básica S). Cúpula en policarbonato autoextinguible.
CARACTERÍSTICAS LUMINOSAS
La lámpara de descarga de xenón de 6J y la cúpula especialmente estudiada garantizan un potente destello único (FPM: 1F 65±10).
CERTIFICACIONES
S 12/24V ACDC 84970 85044 85370240V AC 84971 85271 85371 84992
P 12/24V ACDC - 85033 - 85037 240V AC 84979 84982 - 84995
* Suministrado con lámpara
ELECTRA
STR
Luz de gran tamaño disponible en versión: STR LED con tecnología LED (5 mm), STR X a destello con lámpara de descarga de xenón.
Con el uso de la rejilla de protección, el producto es ideal para el uso en ambientes hostiles.
TENSIÓN DE TRABAJO
STR LED: 24V ACDC y 240V AC ±10% (AC: 50/60 Hz)
STR X: 12/24V DC, 240V AC ±10% (AC: 50/60 Hz). Suministrado con lámpara
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +50°C - STR X: -20° +40°C
Grado de protección: IP65
Funcionamiento continuo
CARACTERÍSTICAS MECÁNICAS
Base en aluminio disponible en versión para el montaje sobre base plana con tornillos estándar no suministrados (STR S) y sobre base para poste con fijación Ø 48,5 mm y dos tornillos de fijación (STR P). Cúpula en policarbonato autoextinguible con alta resistencia al impacto.
CARACTERÍSTICAS LUMINOSAS
STR LED (luz fija/destellante FPM: 1F 150±20) disponible en la versión con 72 LED y 86 LED Ø 5 mm (luz vertical).
STR X (luz a destello) con lámpara de xenón de 15J, un destello único potente (FPM 1F 65±10). Versiones 20J disponibles bajo petición.
CERTIFICACIONES
ACDC 65832 65833 65836
S 12/24V DC 22191 22192 -
AC 87760 87759 87763 P 12/24V DC 22281 22282 22285 240V AC 87767 87768 87771
* Suministrado con lámpara RECAMBIOS CÚPULAS 71385 71388
ACCESORIOS REJILLA 71693
ELECTRA
EL-7L EL-7L MULTI
EL-7L es una luz de señalización diseñada para aplicaciones industriales en las que se requieran parámetros de alto rendimiento en términos de cobertura luminosa.
Disponible en diferentes tensiones y con múltiples funciones, tanto en términos de efectos luminosos como en las modalidades de destello. Gracias al módulo NFC integrado y a la aplicación dedicada MySirena, la conexión y la configuración son muy sencillas. La luz EL-7L se puede utilizar también en combinación con la sirena electrónica SE 120 (ver SE 120 LED en la página 15).
TENSIÓN DE TRABAJO
EL-7L LT: 24V DC
EL-7L MULTI: 12-24V AC / 12-60V DC (AC: 50/60 Hz).
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -40° +60°C
Grado de protección: IP66-IP69K
Resistencia al impacto: IK08
Funcionamiento continuo
CARACTERÍSTICAS MECÁNICAS
Base y cúpula de policarbonato autoextinguible con alta resistencia a los impactos (IK08), apto para aplicaciones en exteriores gracias al grado de protección IP66-IP69K. Fijación por tornillos estándar no suministrados.
CARACTERÍSTICAS LUMINOSAS
7 LED de elevada luminosidad que producen diferentes efectos luminosos: luz fija, destello único (FPM: 1F 85), destello doble (CPM: 2F 80), destello triple (CPM: 3F 42), estroboscópico (FPM: 1F 300) con la posibilidad de personalizar el número de destellos/min. a través de la aplicación MySirena. Se puede conectar hasta un máximo de 7 dispositivos EL-7L y seleccionar su modo de destello (síncrono, alternado, secuencial).
CERTIFICACIONES
Conforme a la Directiva Red
BIP 92
BIP 92
12V ACDC 42318 33080
24V ACDC 42319 33081
48V ACDC 42320 33082
110V DC 42321 33083
110V AC 42322 33084
240V DC 42325 33088
240V AC 42326 33087
BIP 92 es un zumbador empotrado desarrollado con cápsula acústica piezoeléctrica.
TENSIÓN DE TRABAJO
12V ACDC, 24V ACDC, 48V ACDC, 110V DC, 110V AC, 240V DC, 240V AC ±10% (AC: 50/60 Hz)
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +50°C
Grado de protección: IP30
Funcionamiento continuo
Clase II de aislamiento
CARACTERÍSTICAS MECÁNICAS
Cuerpo y anillo en policarbonato autoextinguible. Instalación a empotrar con agujero redondo (Ø 16 - 22 - 30 mm) por medio de anillo.
CARACTERÍSTICAS ACÚSTICAS
Cápsula acústica piezoeléctrica. 1 sonido intermitente.
Frecuencia: 3600Hz
CERTIFICACIONES
ELECTRA
BEBIP
BEBIP es un zumbador empotrado desarrollado con cápsula acústica piezoeléctrica para la producción de un sonido intermitente.
TENSIÓN DE TRABAJO
12V ACDC, 24V ACDC, 48V ACDC, 110V DC, 110V AC, 240V DC, 240V AC ±10% (AC: 50/60 Hz)
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +50°C
Grado de protección: IP55
Funcionamiento continuo
Clase II de aislamiento
CARACTERÍSTICAS MECÁNICAS
Cuerpo y anillo en ABS autoextinguible. Instalación a empotrar con agujero redondo (Ø 16 - 22 - 30 mm) por medio de anillo.
CARACTERÍSTICAS ACÚSTICAS
Cápsula acústica piezoeléctrica. 1 sonido intermitente.
Frecuencia: 4000±300Hz.
CERTIFICACIONES
38000
38001
38002
38003
38004
38005
38006
ELECTRA
P40 S
Cúpulas
Cuerpo
P40 S es una luz LED multifuncional desarrollada con tecnología multicanal. P40 S dispone de tres niveles de alarma (luz fija, intermitente, estroboscópica) seleccionables mediante contactos eléctricos independientes.
TENSIÓN DE TRABAJO
12/24V ACDC, 48/240V AC ±10% (AC: 50/60 Hz)
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +60°C
Grado de protección: IP66, UL TYPE 4X
Funcionamiento continuo
Clase II de aislamiento
CARACTERÍSTICAS MECÁNICAS
Cuerpo y cúpula en policarbonato autoextinguible con alta resistencia al impacto, junta de sellado O-ring en EPDM en la cúpula y poliuretano en la base. Puede ser instalado en panel mediante agujero Ø 30 mm y fijado con el anillo de cierre suministrado.
CARACTERÍSTICAS LUMINOSAS
4 LED de alta luminosidad. Una lente colocada en la parte superior del dispositivo mejora el rendimiento del haz frontal.
3 efectos luminosos: luz fija, intermitente (FPM: 1F 150±10), estroboscópica (CPM: 5F 70±10).
CERTIFICACIONES
ELECTRA
P40 A
Zumbador piezoeléctrico desarrollado con tecnología multicanal. P40 A permite dos niveles de alarma (pre-alarma, alarma) seleccionables por medio de contactos eléctricos independientes.
TENSIÓN DE TRABAJO
12/24V ACDC, 48/240V AC ±10% (AC: 50/60 Hz)
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +60°C
Grado de protección: IP65, UL TYPE 3R
Funcionamiento continuo
Clase II de aislamiento
CARACTERÍSTICAS MECÁNICAS
Policarbonato autoextinguible con alta resistencia al impacto, junta de sellado O-ring en EPDM presente en la cúpula y de poliuretano en la base.
Se puede montar a empotrar mediante agujero Ø 30 mm y fijar con el anillo de cierre suministrado.
CARACTERÍSTICAS ACÚSTICAS
Circuito acústico con zumbador multitensión.
2 sonidos: intermitente (pre-alarma) - continuo (alarma).
Frecuencia: 3500 ±100Hz
CERTIFICACIONES
P40 A
P40 A
12/24V ACDC 91177 91178
48/240V AC 91179 91180
P40 A LED
P40 A LED es un zumbador piezoeléctrico con luz LED desarrollado con tecnología multicanal. P40 A LED permite tres niveles de alarma (alerta, pre-alarma, alarma) seleccionables por medio de contactos eléctricos independientes.
TENSIÓN DE TRABAJO
12/24V ACDC, 48/240V AC ±10% (AC : 50/60 Hz)
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +60°C
Grado de protección: IP65, UL TYPE 3R
Funcionamiento continuo
Clase II de aislamiento
CARACTERÍSTICAS MECÁNICAS
Cuerpo y cúpula en policarbonato autoextinguible con alta resistencia al impacto, junta de sellado O-ring en EPDM en la cúpula y en poliuretano en la base. Puede ser instalado en panel mediante agujero Ø 30 mm y fijado con el anillo de cierre suministrado.
CARACTERÍSTICAS LUMINOSAS
3 LED de alta luminosidad. Efectos luminosos: luz intermitente (FPM: 1F 150±10), luz intermitente (FPM: 1F 150±10) + sonido intermitente, luz fija + sonido continuo.
CARACTERÍSTICAS ACÚSTICAS
Circuito acústico con zumbador multitensión.
2 sonidos: intermitente (pre-alarma) - continuo (alarma)
Frecuencia: 3500±100Hz.
CERTIFICACIONES
Cúpulas
Cuerpo
P50 A
P50 A QC M12 P50 A
P50 A QC M12 P50 A
P50 A QC M12
12/24V ACDC 91367 91368
P50 A 12/24V ACDC 91327 91328
P50 A es un dispositivo acústico multifuncional, desarrollado con un zumbador piezoeléctrico. P50 A permite siete diferentes modos de alarmas seleccionables mediante contactos eléctricos independientes. Disponibles versiones con conector de montaje rápido QC M12 P50 A QC M12 o con pasacable M12 P50 A
TENSIÓN DE TRABAJO
12/24V ACDC ±5% (AC: 50/60 Hz)
CARACTÉRISTIQUES GÉNÉRALES
Temperatura de funcionamiento: -30° +50°C
Grado de protección: IP65, UL TYPE 3R
Funcionamiento continuo
Clase II de aislamiento
CARACTERÍSTICAS MECÁNICAS
Cuerpo y cúpula en policarbonato autoextinguible con alta resistencia al impacto, junta de sellado O-ring en EPDM en la cúpula y en poliuretano en la base. Puede ser instalado en panel mediante agujero Ø 22 mm y fijado con el anillo de cierre suministrado.
CARACTERÍSTICAS ACÚSTICAS
Circuito acústico con zumbador multitensión. 7 sonidos disponibles (sonido continuo - sonido intermitente lento, sonido intermitente veloz, sonido intermitente doble, sonido intermitente triple, telégrafo, aleatorio).
Frecuencia: 3500±100Hz
CERTIFICACIONES
ELECTRA
P50 A LED
Cúpulas
P50 A LED es un dispositivo acústico/luminoso LED multifuncional. P50 A LED permite diferentes modalidades acústicas/luminosas seleccionables por medio de contactos eléctricos independientes. Disponibles versiones con conector de montaje rápido QC M12 P50 A LED QC M12 o con pasacable M12 P50 A LED
TENSIÓN DE TRABAJO
12/24V ACDC ±5% (AC: 50/60 Hz)
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +50°C
Grado de protección: IP65, UL TYPE 3R
Funcionamiento continuo
Clase II de aislamiento
CARACTERÍSTICAS MECÁNICAS
Cuerpo y cúpula en policarbonato autoextinguible con alta resistencia al impacto, junta de sellado O-ring en EPDM en la cúpula y en poliuretano en la base. Puede ser instalado en panel mediante agujero Ø 22 mm y fijado con el anillo de cierre suministrado.
CARACTERÍSTICAS LUMINOSAS
6 LED de alta luminosidad. Diferentes efectos luminosos: luz fija, sonido continuo, luz fija + sonido continuo, 2 flash sync (CPM: 2F 60±10), 3 flash sync (CPM: 3F 40±10), intermitente (FPM: 1F 300±10), aleatorio.
CARACTERÍSTICAS ACÚSTICAS
Circuito acústico con zumbador piezoeléctrico multitensión. Sonido Intermitente y continuo. Frecuencia: 3500±100Hz
CERTIFICACIONES
12/24V
12/24V
91381 91382 91383 91384 91386
91341 91342 91343 91344 91346
Cuerpo
ELECTRA
P50 S
Luz LED multifunción desarrollada con tecnología multinivel. P50 S cuenta con siete efectos luminosos seleccionables por medio de contactos eléctricos independientes.
Disponibles versiones con conector de montaje rápido QC M12 P50 S QC M12 o con pasacable M12 P50 S
TENSIÓN DE TRABAJO
12/24V ACDC ±5% (AC: 50/60 Hz)
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +50°C
Grado de protección: IP66, UL TYPE 4X
Funcionamiento continuo
Clase II de aislamiento
CARACTERÍSTICAS MECÁNICAS
Policarbonato autoextinguible con alta resistencia al impacto, junta de sellado O-ring en EPDM en la cúpula y en poliuretano en la base. Puede ser instalado en panel mediante agujero Ø 22 mm y fijado con el anillo de cierre suministrado.
CARACTERÍSTICAS LUMINOSAS
6 LED de alta luminosidad. Siete efectos luminosos: luz fija, intermitente lento (FPM: 1F 60±10), intermitente veloz (FPM: 1F 300±10), destello doble (CPM: 2F 60±10), destello triple (CPM 3F 40±10), estroboscópico (CPM: 8F 40±10), aleatorio).
CERTIFICACIONES
P50 S QC M12
12/24V ACDC 91361 91362 91363 91364 91366
P50 S 12/24V ACDC 91321 91322 91323 91324 91326
Cuerpo
Cúpulas
ELECTRA
P50 RGB
P50 RGB es un dispositivo LED multicolor, desarrollado con tecnología multicanal. P50 RGB produce siete colores con luz fija. Disponibles versiones con conector de montaje rápido QC M12 P50 RGB QC M12 o con pasacable M12 P50 RGB.
TENSIÓN DE TRABAJO
24V DC ±10%
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +50°C
Grado de protección: IP66, UL TYPE 4X
Funcionamiento continuo
Clase II de aislamiento
CARACTERÍSTICAS MECÁNICAS
Cuerpo y cúpula en policarbonato autoextinguible con alta resistencia al impacto, junta de sellado O-ring en EPDM en la cúpula y en poliuretano en la base. Puede ser instalado en panel mediante agujero Ø 22 mm y fijado con el anillo de cierre suministrado.
CARACTERÍSTICAS LUMINOSAS
6 LED RGB de alta luminosidad. La cúpula opalina permite una difusión homogénea de la luz y realza el rendimiento luminoso de cada color. Siete colores con luz fija (blanco, amarillo, rojo, cían, verde, magenta, azul).
P50 RGB A
Zumbador piezoeléctrico con luz LED multicolor desarrollado con tecnología multicanal. P50 RGB A produce siete diferentes colores con luz fija. Disponibles versiones con conector QC M12 P50 RGB A QC M12 o con pasacable M12
P50 RGB A .
TENSIÓN DE TRABAJO
24V DC ±10%
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +50°C
Grado de protección: IP65
Funcionamiento continuo
Clase II de aislamiento
CARACTERÍSTICAS MECÁNICAS
Cuerpo y cúpula en policarbonato autoextinguible con alta resistencia al impacto, junta de sellado O-ring en EPDM en la cúpula y en poliuretano en la base. Puede ser instalado en panel mediante agujero Ø 22 mm y fijado con el anillo de cierre suministrado.
CARACTERÍSTICAS LUMINOSAS
6 LED RGB de alta luminosidad. La cúpula opalina permite una difusión homogénea de la luz y realza el rendimiento luminoso de cada color.
Siete colores con luz fija (blanco, amarillo, rojo, cían, verde, magenta, azul).
CARACTERÍSTICAS ACÚSTICAS
Circuito acústico con zumbador piezoeléctrico.
Sonido continuo.
El sonido no se puede activar de manera independiente.
CERTIFICACIONES

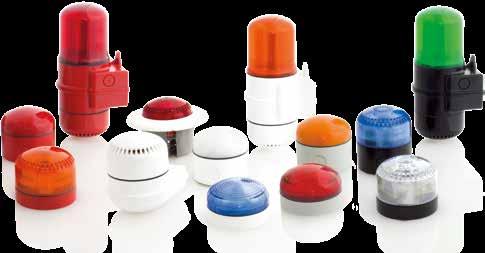

SEÑALIZADORES MODULARES
MULTIFUNCIONALES
MLINE

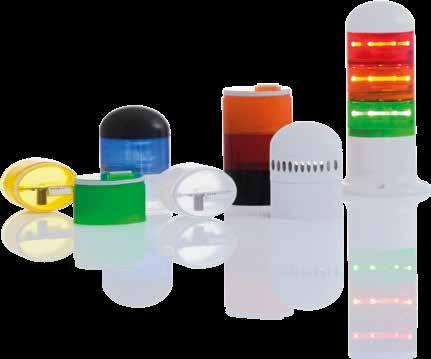

BIENVENIDOS AL MUNDO MLINE
MLINE nace de un exclusivo concepto modular desarrollado por Sirena, que lleva los dispositivos de señalización a un nivel completamente nuevo, permitiendo a los usuarios disponer de un producto "hecho a medida" para cada tipo de aplicación.
El altísimo rendimiento óptico de los dispositivos luminosos, junto con la elevada potencia de los componentes acústicos, sitúa MLINE en la cima de la gama, haciéndola adecuada para las soluciones aplicativas más complejas.
Después de una serie de rigurosas pruebas, MLINE ha obtenido el índice de protección IP66/65, un logro notable, especialmente para los dispositivos acústicos, lo que hace que esta línea sea ideal también para aplicaciones exteriores. Además, MLINE está certificada UL con la clasificación ambiental 3R para los dispositivos acústicos y 4X para los dispositivos luminosos.
MLINE ha sido diseñada con un exclusivo sistema modular que permite montar cualquiera de las nueve cúpulas sobre cualquiera de las siete bases, reduciendo drásticamente el número de componentes y el stock, permitiendo a los profesionales del sector ser más reactivos ante las cambiantes necesidades del mercado.
La tecnología LED ofrece una mejor resistencia a las vibraciones, una mayor vida útil del producto, así como un bajo consumo, sin necesidad de mantenimiento y reduciendo drásticamente los costos operativos.
Además, el diseño innovador de los productos MLINE permite que desempeñen un papel clave tanto en las aplicaciones comerciales y civiles como en las aplicaciones industriales más tradicionales.
TECNOLOGÍA MULTICANAL
SIR-E S SIR-E MAX
Pueden ser instalados con:
SIR-E LED MAX
SIR-E LED S
BASES
12/24V ACDC
40/80V ACDC
120/240V AC
FLR S
SLR S
FLR S
Dispositivo LED multifuncional desarrollado con tecnología multicanal. FLR
S permite gestionar tres diferentes efectos luminosos (luz fija, intermitente, rotativa) a través de contactos eléctricos independientes.
TENSIÓN DE TRABAJO
De acuerdo con la base utilizada (AC: 50/60 Hz). Conexión nativa PNP/NPN.
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -40° +55°C
Grado de protección: IP66, UL TYPE 4X, IP69K con anillo de seguridad y base SHALLOW, DEEP, POLE
Resistencia al impacto: IK07 con anillo de seguridad
Funcionamiento continuo
Clase II de aislamiento
CARACTERÍSTICAS MECÁNICAS
Policarbonato autoextinguible con alta resistencia al impacto, apto para aplicaciones en exteriores gracias al grado de protección IP66, UL TYPE 4X, IP69K - IK07 con anillo de seguridad.
CARACTERÍSTICAS LUMINOSAS
24 LED que producen tres efectos: luz fija, destello triple (CPM: 3F 30±10), efecto rotativo (RPM: 120±10) que simula perfectamente las luces rotativas tradicionales sin tener partes móviles, lo que permite aumentar enormemente la vida útil del producto). Disponible con lente (lente de color y fuente luminosa de color) y (lente neutra y fuente luminosa de color).
CERTIFICACIONES
Con anillo de seguridad
Puede ser instalado con:
12/24V ACDC
40/80V ACDC
120/240V AC
Ver sección bases en las pág. 56-57
Es necesario combinar los dispositivos con una base: ver las páginas 56-57
IP69K*
IP69K* IP69K*
IP69K*
Cúpulas
SLR S
Dispositivo LED multifuncional desarrollado con tecnología multicanal. SLR S permite gestionar tres diferentes efectos luminosos (luz intermitente, estroboscópica, aleatorio) a través de contactos eléctricos independientes.
TENSIÓN DE TRABAJO
De acuerdo con la base utilizada (AC: 50/60 Hz). Conexión nativa PNP/NPN.
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -40° +55°C
Grado de protección: IP66, UL TYPE 4X, IP69K con anillo de seguridad y base SHALLOW, DEEP, POLE
Resistencia al impacto: IK07 con anillo de seguridad
Funcionamiento continuo
Clase II de aislamiento
CARACTERÍSTICAS MECÁNICAS
Policarbonato autoextinguible con alta resistencia al impacto, apto para aplicaciones en exteriores gracias al grado de protección IP66, UL TYPE 4X, IP69K - IK07 con anillo de seguridad.
CARACTERÍSTICAS LUMINOSAS
2 LED que producen tres efectos: destello único (FPM: 1F 120±10 o FPM: 1F 85±10), efecto estroboscópico (CPM: 5F 40±10) y aleatorio (destello aleatorio). SLR S es comparable a una luz con lámpara de Xenón de 6J. Posibilidad de cambiar el efecto luminoso en cada canal mediante un botón. Disponible con lente (lente de color y fuente luminosa de color) y (lente neutra y fuente luminosa de color).
CERTIFICACIONES
anillo de seguridad 72248 y BASES
Puede ser instalado con:
Certificaciones con anillo de suministradoseguridad
BASES
12/24V ACDC
40/80V ACDC
120/240V AC
Ver sección bases en las pág. 56-57
Es necesario combinar los dispositivos con una base: ver las páginas 56-57
IP69K*
S
SIR-E S
Sirena electrónica multifuncional desarrollada con tecnología multicanal. SIR-E
S permite gestionar dos diferentes niveles de alarma (pre-alarma, alarma) que se activan mediante contactos eléctricos independientes.
Multisonido: 64 sonidos disponibles (tipología industrial, civil, contra incendios).
TENSIÓN DE TRABAJO
De acuerdo con la base utilizada (AC: 50/60 Hz). Conexión nativa PNP/NPN.
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -40° +55°C
Grado de protección: IP65, UL TYPE 3R
Resistencia al impacto: IK07 con anillo de seguridad
Funcionamiento continuo
Clase II de aislamiento
CARACTERÍSTICAS MECÁNICAS
Policarbonato autoextinguible con alta resistencia al impacto (IK07 con anillo de seguridad), apto para aplicaciones en exteriores gracias al grado de protección IP65, UL TYPE 3R.
CARACTERÍSTICAS ACÚSTICAS
Zumbador electromagnético con volumen ajustable por medio de botónMáx. 105 dB(A)1m que produce:
• CONTACTO 1, un sonido electrónico potente de máx. 105 dB (sonido seleccionable mediante dip-switch “A” entre 32 sonidos disponibles)PRE-ALARMA
• CONTACTO 2, un sonido electrónico potente de máx. 105 dB (sonido seleccionable mediante dip-switch “B” entre 32 sonidos disponibles)ALARMA
CERTIFICACIONES
S
Anillo de seguridad 72248
Puede ser instalado con:
BASES
12/24V ACDC
40/80V ACDC
120/240V AC
Ver sección bases en las pág. 56-57
SIR-E MAX
Anillo de seguridad 72248
Sirena electrónica multifuncional desarrollada con tecnología multicanal.
SIR-E MAX permite gestionar dos niveles de alarma (pre-alarma, alarma) que se activan mediante contactos eléctricos independientes. Multisonido: 64 sonidos disponibles (tipología industrial, civil, contra incendios).
TENSIÓN DE TRABAJO
De acuerdo con la base utilizada (AC: 50/60 Hz). Conexión nativa PNP/NPN.
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -40° +55°C
Grado de protección: IP65, UL TYPE 3R
Resistencia al impacto: IK07 con anillo de seguridad
Funcionamiento continuo
Clase II de aislamiento
CARACTERÍSTICAS MECÁNICAS
Policarbonato autoextinguible con alta resistencia al impacto (IK07 con anillo de seguridad), apto para aplicaciones en exteriores gracias al grado de protección IP65, UL TYPE 3R.
CARACTERÍSTICAS ACÚSTICAS
Zumbador electromagnético con volumen ajustable por medio de botónMáx. 115 dB(A)1m que produce:
• CONTACTO 1, un sonido electrónico potente de máx. 115 dB (sonido seleccionable mediante dip-switch “A” entre 32 sonidos disponibles)PRE-ALARMA
• CONTACTO 2, un sonido electrónico potente de máx. 105 dB (sonido seleccionable mediante dip-switch “B” entre 32 sonidos disponibles)ALARMA
CERTIFICACIONES
Puede ser instalado con:
Certificaciones con anillo de suministradoseguridad
BASES
12/24V ACDC
40/80V ACDC
120/240V AC
Ver sección bases en las pág. 56-57 (no TLINE 3 y TLINE 2)
Es necesario combinar los dispositivos con una base: ver las páginas 56-57 (no TLINE 3 y TLINE 2)
SIR-E LED S
LED S
Sirena electrónica LED multifuncional desarrollada con una tecnología multicanal. SIR-E LED S permite gestionar tres niveles de alarma (alerta, prealarma, alarma) que se activan mediante contactos eléctricos independientes. Multisonido: 64 sonidos disponibles (tipología industrial, civil, contra incendios) y diferentes efectos luminosos.
TENSIÓN DE TRABAJO
De acuerdo con la base utilizada (AC: 50/60 Hz). Conexión nativa PNP/NPN.
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -40° +55°C
Grado de protección: IP65, UL TYPE 3R
Resistencia al impacto: IK07 con anillo de seguridad
Funcionamiento continuo
Clase II de aislamiento
CARACTERÍSTICAS MECÁNICAS
Policarbonato autoextinguible con alta resistencia al impacto (IK07 con anillo de seguridad), apto para aplicaciones en exteriores gracias al grado de protección IP65, UL TYPE 3R.
CARACTERÍSTICAS ACÚSTICAS Y LUMINOSAS
Zumbador electromagnético con volumen ajustable por medio de botón integrado - Máx. 105 dB(A)1m. 6 LED Bright distribuidos a 360°. Disponible con lente (lente de color y fuente luminosa de color) y (lente neutra y fuente luminosa de color).
• CONTACTO 1, solo luz: efecto seleccionable entre no luz, luz fija, intermitente (CPM: 150±10) y destello triple (CPM: 3F 100±10), por ejemplo para señalización de ALERTA.
• CONTACTO 2, luz y sonido (efectos luminosos seleccionables entre los efectos arriba indicados) en combinación con un sonido electrónico de máx. 105 dB (sonido seleccionable por medio de dip-switch “A” entre 32 sonidos disponibles), por ejemplo para señalización de PRE-ALARMA.
SIR-E LED S
• CONTACTO 3, luz y sonido (efectos luminosos seleccionables entre los efectos arriba indicados) en combinación con un sonido electrónico de máx. 105 dB (sonido seleccionable por medio de dip-switch “B” entre 32 sonidos disponibles) por ejemplo para señalización de ALARMA.
CERTIFICACIONES
Puede ser instalado con:
12/24V ACDC
40/80V ACDC
120/240V AC
Ver sección bases en las pág. 56-57
Es necesario combinar los dispositivos con una base: ver las páginas 56-57
SIR-E
LED MAX
Sirena electrónica LED multifuncional desarrollada con tecnología multicanal.
SIR-E LED MAX permite gestionar tres niveles diferentes de alarma (alerta, prealarma, alarma) que se activan mediante contactos eléctricos independientes. Multisonido: 64 sonidos disponibles (tipología industrial, civil, contra incendios).
TENSIÓN DE TRABAJO
De acuerdo con la base utilizada (AC: 50/60 Hz). Conexión nativa PNP/NPN.
CARACTÉRISTIQUES GÉNÉRALES
Temperatura de funcionamiento: -40° +55°C
Grado de protección: IP65, UL TYPE 3R
Resistencia al impacto: IK07 con anillo de seguridad
Funcionamiento continuo
Clase II de aislamiento
CARACTERÍSTICAS MECÁNICAS
Policarbonato autoextinguible con alta resistencia al impacto (IK07 con anillo de seguridad), apto para aplicaciones en exteriores gracias al grado de protección IP65, UL TYPE 3R.
0.8 0.7 0.5 0.3 0.3 0.2 103÷115 101÷113 99÷111
Es necesario combinar los dispositivos con una base: ver las páginas 56-57 (no TLINE 3 y TLINE 2) Anillo de seguridad 72248 Cúpulas
CARACTERÍSTICAS ACÚSTICAS Y LUMINOSAS
Zumbador electromagnético con volumen ajustable por medio de botónMáx. 115 dB(A)1m. 6 LED Bright distribuidos a 360°.
• CONTACTO 1, solo luz: efecto seleccionable entre no luz, luz fija, intermitente (CPM: 150±10) y destello triple (CPM: 3F 100±10), por ejemplo para señalización de ALERTA.
• CONTACTO 2, luz y sonido (efectos luminosos seleccionables entre los efectos arriba indicados) en combinación con un sonido electrónico de máx. 115 dB (sonido seleccionable por medio de dip-switch “A” entre 32 sonidos disponibles), por ejemplo para señalización de PRE-ALARMA.
• CONTACTO 3, luz y sonido (efectos luminosos seleccionables entre los efectos arriba indicados) en combinación con un sonido electrónico de máx. 115 dB (sonido seleccionable por medio de dip-switch “B” entre 32 sonidos disponibles) por ejemplo para señalización de ALARMA.
Posibilidad de separar completamente el sonido y la luz.
CERTIFICACIONES
Certificaciones con anillo de suministradoseguridad
Puede ser instalado con:
BASES
12/24V ACDC
40/80V ACDC
120/240V AC
Ver sección bases en las pág. 56-57 (no TLINE 3 y TLINE 2)
XLF S
Dispositivo LED multifuncional desarrollado con tecnología multicanal. XLF S permite gestionar diferentes efectos luminosos (luz fija, intermitente, estroboscópica y aleatorio) a través de contactos eléctricos independientes. Disponible en versión o .
TENSIÓN DE TRABAJO
De acuerdo con la base utilizada (AC: 50/60 Hz). Conexión nativa PNP/NPN.
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -40° +55°C
Grado de protección: IP66, UL TYPE 4X, IP69K con anillo de seguridad y base SHALLOW, DEEP, POLE
Resistencia al impacto: IK08 con anillo de seguridad
Funcionamiento continuo
Clase II de aislamiento
CARACTERÍSTICAS MECÁNICAS
Policarbonato autoextinguible con alta resistencia al impacto, apto para aplicaciones en exteriores gracias al grado de protección IP66, UL TYPE 4X, IP69K - IK08 con anillo de seguridad.
CARACTERÍSTICAS LUMINOSAS
1 LED de elevada luminosidad ajustable en 3 niveles. Diferentes efectos luminosos: luz fija, intermitente destello único (FPM: 1F 120±10), destello triple (CPM: 3F 40±10), estroboscópico (CPM: 5F 40±10) y aleatorio (destello aleatorio). Posibilidad de cambiar el efecto luminoso en cada canal por medio de botón. Disponible con lente (lente de color y fuente luminosa de color) y (lente neutra y fuente luminosa de color).
CERTIFICACIONES
Con anillo de seguridad 72248 y BASES SHALLOW, DEEP, POLE IP69K*
Puede ser instalado con: IP69K* IP69K*
BASES
12/24V ACDC
40/80V ACDC
120/240V AC
Ver sección bases en las pág. 56-57
Es necesario combinar los dispositivos con una base: ver las páginas 56-57
Lente opalina para la señalización en cercanía Lente Fresnel para la señalizacíon a larga distancia
Cúpulas
XLF RGB
Dispositivo LED multicolor desarrollado con tecnología multicanal. XLF RGB permite gestionar 8 diferentes colores y efectos luminosos (luz fija, intermitente, estroboscópica y aleatorio) a través de contactos eléctricos independientes. Disponible en versión o .
TENSIÓN DE TRABAJO
De acuerdo con la base utilizada (AC: 50/60 Hz). Conexión nativa PNP/NPN.
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -40° +55°C
Grado de protección: IP66, UL TYPE 4X, IP69K con anillo de seguridad y base SHALLOW, DEEP, POLE
Resistencia al impacto: IK08 con anillo de seguridad
Funcionamiento continuo
Clase II de aislamiento
CARACTERÍSTICAS MECÁNICAS
Policarbonato autoextinguible con alta resistencia al impacto, apto para aplicaciones en exteriores gracias al grado de protección IP66, UL TYPE 4X, IP69K - IK08 con anillo de seguridad.
CARACTERÍSTICAS LUMINOSAS
1x LED RGBA de elevada luminosidad, ajustable en 3 niveles. Diferentes colores (blanco, ámbar, amarillo, rojo, cían, verde, magenta y azul) y efectos luminosos: luz fija, intermitente destello único (FPM: 1F 120±10), destello triple (CPM: 3F 40±10), estroboscópico (CPM: 5F 40±10) y aleatorio (destello aleatorio). Posibilidad de cambiar el efecto luminoso y los colores en cada canal mediante botones.
CERTIFICACIONES
- Cd max 165
Lente opalina para la señalización en cercanía Lente Fresnel para la señalizacíon a larga distancia
Puede ser instalado con:
IP69K* IP69K*
BASES
12/24V ACDC
40/80V ACDC
120/240V AC
Ver sección bases en las pág. 56-57
*Disponibles bajo petición versiones con pictograma de flecha direccional en colores rojo y verde ( XLF S ARROW) o multicolor ( XLF RGB ARROW)
Es necesario combinar los dispositivos con una base: ver las páginas 56-57
TLINE 3 XLF
TLINE 2 XLF
Lente Fresnel para la señalizacíon a larga distancia
Semáforos industriales diseñados para la señalización en diversas situaciones en el ámbito de la ingeniería civil, mecánica y control de accesos.
Los semáforos TLINE 3 XLF S DIRECTIONAL y TLINE 2 XLF S DIRECTIONAL están equipados con tecnología LED que produce diferentes efectos luminosos a través de contactos eléctricos independientes.
TENSIÓN DE TRABAJO
12/24V ACDC*, 120/240V AC ±10% (AC: 50/60 Hz) *Se permite el uso de 12V cuando no se requiera la certificación UL
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -25° +50°C
Grado de protección: IP66, UL TYPE 3R
Funcionamiento continuo
Clase II de aislamiento
Pasacable: M20
CARACTERÍSTICAS MECÁNICAS
Policarbonato autoextinguible con alta resistencia al impacto, apto para aplicaciones en exteriores gracias al grado de protección IP66. Junta de base en poliuretano expandido. Equipados con visores parasol de policarbonato.
CARACTERÍSTICAS LUMINOSAS
Para las características de cada señalizador XLF S, ver página 51. Lente : lente de color con fuente luminosa de color en la versión .
CERTIFICACIONES
TLINE 3 XLF S DIRECTIONAL 12/24V ACDC 69788
TLINE 2
TLINE 3 CRANE M
TLINE 2 CRANE M
Los semáforos industriales TLINE 3 CRANE M y TLINE 2 CRANE M están equipados con dos dispositivos luminosos XLF de color rojo y ámbar. Además, el TLINE 3 CRANE M dispone de una potente sirena. Los aparatos se suministran ambos con una base magnética de altísima adherencia (probada en túnel de viento hasta 200 km/h). El TLINE 3 CRANE M incluye también una manija para facilitar la remoción y el desplazamiento del dispositivo.
TENSIÓN DE TRABAJO
24V DC
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -40° +80°C
Grado de protección: IP66, IP69K con anillo de seguridad
Resistencia al impacto: IK08 con anillo de seguridad
Funcionamiento continuo
CARACTERÍSTICAS MECÁNICAS
Policarbonato autoextinguible con alta resistencia al impacto, apto para aplicaciones en exteriores gracias al grado de protección IP66, IP69K - IK08 con anillo de seguridad. TLINE 3 CRANE M: base magnética, manija de acero y cable de 10m con conector M12. TLINE 2 CRANE M: base magnética y cable de 5m.
CARACTERÍSTICAS LUMINOSAS
Los dispositivos luminosos XLF están equipados con 12 LED blancos que producen un potente efecto luminoso intermitente (1 Hz).
CARACTERÍSTICAS ACÚSTICAS
TLINE 3 CRANE M: zumbador electromagnético que produce un potente sonido electrónico de hasta 105 dB.
CERTIFICACIONES
Dispositivos auxiliares previstos por la norma NF EN 14439 + A2 2009
XLF CRANE M + DEEP
DC 93612 24/48V DC 93613
DC 93614
La luz de señalización LED XLF CRANE M + DEEP es el dispositivo magnético (probado en túnel de viento hasta 200 km/h) ideal para la señalización del estado de una máquina.
TENSIÓN DE TRABAJO
24V ACDC, 48V AC (AC: 50/60 Hz)
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -40° +80°C
Grado de protección: IP66, IP69K con anillo de seguridad
Resistencia al impacto: IK08 con anillo de seguridad
Funcionamiento continuo
CARACTERÍSTICAS MECÁNICAS
Policarbonato autoextinguible con alta resistencia al impacto, apto para aplicaciones en exteriores gracias al grado de protección IP66, IP69K - IK08 con anillo de seguridad. Base magnética.
CARACTERÍSTICAS LUMINOSAS
El dispositivo luminoso XLF CRANE M está equipado con 12 LED blancos que producen un potente efecto luminoso intermitente (1 Hz).
CERTIFICACIONES
Dispositivos auxiliares previstos por la norma NF EN 14439 + A2 2009
MLINE
BASES
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +50°C
Grado de protección: IP66
Funcionamiento continuo
Clase II de aislamiento
Policarbonato autoextinguible
SHALLOW
CERTIFICACIONES
Base baja ideal para el montaje sobre superficies planas donde el cableado se realiza desde la base del dispositivo y donde se requiere una mayor compacidad del mismo.
DEEP
Base diseñada para el montaje superficial con entrada lateral a través de uno o dos pasacables M20. Esta es la solución ideal cuando no se puede cablear desde la base del dispositivo o cuando se requiere una instalación en serie.
2 x M20 (suministrados)
LT 12/24V ACDC 90368 90452 90345 90346
MT 40/80V ACDC 90432 90455 90442 90437
120/240 AC 90369 90458 90508 90509
DEEP M
Base magnética diseñada para el montaje sobre superficies planas con entrada lateral a través de pasacables M20.
LT 12/24V ACDC 91060 91061 91062 91063
40/80V ACDC 91064 91065 91066 91067
120/240 AC 91068 91069 91070 91071
WALL
Base para el montaje en pared, es la opción ideal para instalaciones laterales. Ofrece la posibilidad de utilizar hasta dos pasacables M20, permitiendo instalar tanto en serie como en puntos no cableables por la parte posterior del producto. 2 x M20 (predispuestos)
LT 12/24V ACDC 90370 90453 90347 90348
MT 40/80V ACDC 90433 90456 90443 90438 HT 120/240 AC 90371 90459 90510 90511
Bases necesarias para el funcionamiento de los dispositivos luminosos y acústicos
MLINE
BASES
DOUBLE
Base a pared ideal para instalar hasta dos dispositivos de la gama MLINE. Ideal para crear combinaciones únicas entre módulos luminosos y módulos acústicos, garantizando la multifuncionalidad de los mismos.
2 x M20 (predispuestos)
LT 12/24V ACDC 90372 90454 90373 90374
MT 40/80V ACDC 90435 90457 - -
HT 120/240 AC 90512 90460 90513 90514
FLUSH
Base para empotrar ideal para el montaje en falsos techos. Garantiza una instalación sencilla y discreta del dispositivo, adecuada para todas aquellas situaciones en las que es necesario cumplir con estándares estéticos, como en aplicaciones civiles y comerciales.
No certificada UL
LT 12/24V ACDC - 90375
MT 40/80V ACDC - 90439
HT 120/240 AC 90446 90376
POLE
Permite la instalación de cualquier cúpula MLINE sobre un mástil roscado de 1” o ½” NPT o, por medio de adaptadores, sobre un mástil roscado de 1” o ½” NPT.
Certificación UL con anillo de seguridad suministrado.
LT 12/24V ACDC 90610 90613 90619 -
HT 120/240 AC 90612 90615 90621 90618
1" NPT-F ADAPTADOR 90555 1/2" NPT-F ADAPTADOR 90556
TLINE 3
TLINE 3
Base para armar un semáforo industrial con 3 dispositivos de la gama MLINE (excepto SIR-E MAX y SIR-E LED MAX)
TLINE 2
Base para armar un semáforo industrial con 2 dispositivos de la gama MLINE (excepto SIR-E MAX y SIR-E LED MAX ).
12/24V ACDC 69782
120/240V AC 69783
TLINE 2 12/24V ACDC 69780 120/240V AC 69781
Bases necesarias para el funcionamiento de los dispositivos luminosos y acústicos
MLINE
REJILLAS
REJILLAS DE PROTECCIÓN EN ACERO INOXIDABLE (USO EN AMBIENTES HOSTILES)
SIZE 0 90557
SIZE 1 90551
SIZE 2 90552
SIZE 3 90553
SIZE 0
BASE SHALLOW + XLF S, RGB
SIZE 1
BASE SHALLOW + SIR-E S + SIR-E LED S
BASE DEEP + XLF S, RGB
SIZE 2
BASE SHALLLOW + SIR-E MAX + SIR-E LED MAX
BASE DEEP + SIR-E S + SIR-E LED S
SIZE 3
BASE SHALLOW + FLR S + SLR S
BASE DEEP + SIR-E MAX + SIR-E LED MAX
SIZE 4 90554
SIZE 4
BASE DEEP + FLR S + SLR S
100% compatible con la gama MLINE 5 dimensiones para contemplar todos los escenarios Acero inoxidable
COLUMNAS DE SEÑALIZACIÓN
AUTOMAX
GAMA EOS
COLUMNAS DE SEÑALIZACIÓN A LUZ FIJA
Las columnas de señalización EOS representan la gama más completa de soluciones inteligentes destinadas a la comunicación industrial y en máquinas. El diseño liso de las columnas pre-montadas previene la acumulación de polvo en la superficie; además, los módulos luminosos, especialmente desarrollados para una perfecta distribución de la luz de 360°, incorporan una lente neutra (opalina o transparente) que permite una neta distinción entre el estado ON y OFF de los dispositivos, lo que los hace adecuados incluso para entornos con alta luminosidad. La elevada protección contra el agua (IP69K) de toda la gama y los distintos estándares de comunicación, que se muestran en las páginas siguientes, hacen de la gama EOS la solución ideal para cada necesidad de señalización.
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +50°C
Grado de protección: IP66, UL TYPE 4X - IP69K
Resistencia al impacto: IK06
Funcionamiento continuo
Clase II de aislamiento
CARACTERÍSTICAS MECÁNICAS
Policarbonato autoextinguible con alta resistencia al impacto, apto para aplicaciones en exteriores gracias al grado de protección IP69K, garantizado por la junta O-ring en EPDM presente en cada módulo.
CARACTERÍSTICAS LUMINOSAS
Lente neutra (opalina o transparente) con fuente luminosa LED de color. Refractor con estrías verticales para una perfecta difusión luminosa de 360°. Efecto luminoso: luz fija. Posibilidad programar luz intermitente con base de cableado WM MULTI (bajo pedido).
EOS LM: 10 LED de elevada luminosidad
EOS LM RGB: 8 LED RGB
CARACTERÍSTICAS ACÚSTICAS
EOS SOUNDER: Unidad piezoeléctrica
EOS SOUNDER A+: Unidad magnetodinámica
Frecuencias mixtas 500-2800Hz (según la tipología de sonido seleccionado a través de dip-switch). 8+4 sonidos (tipologías mixtas) en 2 canales.
EOS: ACCESORIOS
Base para el montaje lateral a pared. EOS WALL BASE 36911
Los accesorios TWS son compatibles con las columnas EOS: ver página 76
AUTOMAX
EOS
COLUMNAS PRE-MONTADAS A LUZ FIJA
Códigos de versiones en negro y/o con cúpula transparente disponibles bajo petición
EOS 3LM WM LT 12/24V ACDC
EOS 3LM + SOUNDER
WM LT 12/24V ACDC
EOS 3LM + SOUNDER A+
WM LT 12/24V ACDC
EOS 2LM
LT 12/24V ACDC
EOS 2LM + SOUNDER WM LT 12/24V ACDC
EOS 2LM + SOUNDER A+ WM LT 12/24V ACDC
EOS LM RGB + SOUNDER
12/24V ACDC
EOS LM RGB + SOUNDER A+
LT 12/24V ACDC
Otras configuraciones, voltajes o versiones con luz fija/intermitente (con base de cableado WM MULTI) disponibles bajo petición.
AUTOMAX
GAMA EOS WIFI
SISTEMA DE MONITOREO REMOTO EOS WIFI es la solución de monitoreo remoto para columnas de señalización EOS. Su predisposición para Smart Factory permite monitorear máquinas, equipos y estaciones de trabajo en tiempo real, sin necesidad de instalaciones complejas o cableados extendidos, obteniendo así un aumento de la eficiencia de los procesos productivos en diversos escenarios: líneas de producción industriales y en el sector automotriz, estaciones de trabajo manuales, almacenes/logística y líneas de embalaje, producción de máquinas herramienta e industria electrónica, solo por nombrar algunos.
El sistema de monitorización EOS WIFI combina las columnas de señalización EOS (que actúan como interfaz), la tecnología inalámbrica, la App Sirena CONNECT y la conexión vía Cloud o servidor virtual (opcional), con el fin de recoger datos significativos para establecer la estrategias de ahorro de energía, mantenimiento preventivo y optimización de procesos.
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +50°C
Grado de protección: IP66, UL TYPE 4X - IP69K
Resistencia al impacto: IK06
Funcionamiento continuo
Clase II de aislamiento
CARACTERÍSTICAS MECÁNICAS
Policarbonato autoextinguible con alta resistencia al impacto, adecuado para el uso en exterior gracias al grado de protección IP69K, garantizado por la junta O-ring en EPDM presente en cada módulo.
CARACTERÍSTICAS LUMINOSAS
Lente neutra opalina con fuente luminosa LED de color. Refractor con estrías verticales para una perfecta difusión luminosa de 360°. Efecto luminoso: luz fija.
EOS LM: 10 LED de elevada luminosidad
EOS LM RGB: 8 LED RGB
CARACTERÍSTICAS ACÚSTICAS
EOS SOUNDER: Unidad piezoeléctrica
EOS SOUNDER A+: Unidad magnetodinámica
Frecuencias mixtas 500-2800Hz (según la tipología de sonido seleccionado a través de dip-switch). 8+4 sonidos (tipologías mixtas) en 2 canales.
WIFI
El sistema está disponible en la configuración KIT INALÁMBRICO BÁSICO o KIT INALÁMBRICO FULL
El KIT INALÁMBRICO BÁSICO permite el monitoreo remoto de columnas EOS a través de la APP Sirena CONNECT (disponible para Android e IOS).
A través de notificaciones push, se puede alertar al usuario en cualquier momento de cualquier cambio de estado.
Hay muchos beneficios de estas soluciones:
• Seguridad: control en cualquier momento y en cualquier posición del estado de una máquina o dispositivo concreto (durante pausas, fines de semana, cambios de turno, etc.);
• Optimización del proceso productivo: reducción de los tiempos de inactividad provocados por la parada de las máquinas y consecuente optimización del proceso de producción;
• Actualización no invasiva de la maquinaria: sin intervenir a nivel técnico en la maquinaria, es posible convertir la maquinaria en "inteligente";
• Comunicación remota con operadores y personal en servicio: posibilidad de informar remotamente en cualquier posición y de manera visible dentro de la planta de producción.
El KIT INALÁMBRICO FULL incluye, además de los elementos del KIT WIRELESS BASICO, un software (Dashboard) en una PC de la empresa (que actúa como Servidor) o en la Nube (Servidor externo) con la posibilidad de forzar el estado de las columnas EOS, monitorear el estado de forma remota, enviar informes, imprimir el archivo de los eventos; permite también crear escenarios más complejos con el envío de notificaciones vía correo electrónico.
Existen múltiples escenarios de aplicación para estas soluciones:
• Industrias manufactureras con maquinaria automática desatendida.
• Industrias con estaciones de montaje manual
• Depósitos de almacenamiento
• Necesidades específicas de monitoreo de dispositivos o situaciones especiales
CLOUD
Enlace radio entre columnas
AUTOMAX
EOS WIFI
COLUMNAS DE SEÑALIZACIÓN CON CHIP INALÁMBRICO INTEGRADO
Disponible en diferentes configuraciones y para comunicación inalámbrica PLT - Frecuencia 868 MHz (Europa) o 915 MHz (USA)
EOS WIFI 3LM
WM LT 12/24V ACDC
868 MHz 36944 915 MHz 36946
EOS WIFI 3LM + SOUNDER WM LT 12/24V ACDC
868 MHz 36972 915 MHz 36973
EOS WIFI 3LM + SOUNDER A+ WM LT 12/24V ACDC
868 MHz 36974 915 MHz 36975
EOS WIFI LM RGB + SOUNDER WM LT 12/24V ACDC
868 MHz 36978 915 MHz 36979
EOS WIFI 2LM WM LT 12/24V ACDC
868 MHz 36970 915 MHz 36971
EOS WIFI 2 LM + SOUNDER WM LT 12/24V ACDC
868 MHz 36945 915 MHz 36947
EOS WIFI 2LM + SOUNDER A+ WM LT 12/24V ACDC
868 MHz 36976 915 MHz 36977
EOS WIFI LM RGB + SOUNDER A+ WM LT 12/24V ACDC
868 MHz 36980 915 MHz 36981
Otras configuraciones disponibles bajo petición
AUTOMAX
MASTER
El MÁSTER es el receptor inalámbrico para gestionar los dispositivos conectados. Tiene las siguientes características:
• Voltaje: 110/230 Vca (85/265) / 50Hz
• Consumo (máx.): 15 Watts
• Tipo de comunicación: PLT Inalámbrica: 2,4 GHz y 868 MHz y 915 MHz USA
El MÁSTER es disponible en dos versiones:
ESTÁNDAR para KIT INALÁMBRICO BÁSICO (uso sin Dashboard*)
KIT MÁSTER 868 MHz
KIT MÁSTER 915 MHz
El KIT INALÁMBRICO BÁSICO incluye:
• Máster
• Módulo radio
• Alimentación 110/240Vac
• Software en la versión ESTÁNDAR
36948
36949
• Conectividad: Ethernet LAN: Ethernet Port 10/100 Mbps-T(X)
• Conexión wifi
• Cada Master permite gestionar hasta 40 dispositivos (por ejemplo, columnas)
FULL para KIT INALÁMBRICO COMPLETO (uso con Dashboard* a través de Nube o Servidor del Cliente) Compuesto por KIT BASE MÁSTER + SW EOS FULL 36990
El KIT INALÁMBRICO FULL incluye:
• Máster
• Módulo radio
• Alimentación 110/240Vac
• Software en la versión FULL (la versión COMPLETA , a discreción del cliente, se puede cargar en un PC de la empresa (que actúa como Servidor) o en la Nube (Servidor externo).
Para ambos KITs la primera configuración será soportada por Sirena, mientras modificaciones posteriores a la instalación, será necesario capacitar a un técnico en el sitio.
* El Dashboard es el software que residirá dentro de la Nube o Servidor del cliente, disponible en versión FULL
La tabla resume las funciones de ambas versiones:
Monitoreo remoto EOS
Opción de lectura escritura EOS Creaciones de mapas
Monitoreo datos de sensores (próxima actualización)
Registro de datos e yo uso gráficos
APP SIRENA CONNECT
DISPONIBLE PARA ANDROID E IOS
Sólo lectura
¡La aplicación SIRENA CONNECT te permite monitorear el estado de los procesos productivos con un simple clic!
SIRENA CONNECT recibe información del estado de las columnas en tiempo real, a través de un servidor, una vez realizada la configuración inicial en la red local. SIRENA CONNECT permite la conexión de múltiples masters. La pantalla de inicio de la aplicación contiene la lista de másters asociados (en la pantalla «SPS Demo» o «Production»).
Para cada máster se mostrarán las columnas combinadas, mostrando el estado de cada columna en tiempo real.
AUTOMAX
ELYPS WM
ELYPS WM MULTI
Módulo de cableado de la columna luminosa ELYPS. Disponible en las versiones ELYPS WM y ELYPS WM MULTI
ELYPS WM dispone de un contacto común + 7 contactos independientes para permitir el ensamblaje de un máximo de 7 módulos luminosos: 6 módulos luminosos + 1 módulo acústico (1 canal) o 5 módulos luminosos + 1 módulo acústico (2 canales).
ELYPS WM MULTI tiene las mismas características principales que el módulo
WM. ELYPS WM MULTI ofrece la posibilidad de generar el destello de los módulos luminosos instalados a través de un canal BLINK dedicado (destello). El canal BLINK puede ser activado de manera independiente para cada módulo, permitiendo la variación de luz fija a intermitente durante el uso de la columna. El control del canal BLINK se puede realizar tanto de manera directa como por medio de un PLC.
Se suministran con una tapa para cerrar la parte superior de la columna luminosa, en caso de que no se instale el módulo acústico.
TENSIÓN DE TRABAJO
WM LT y WM LT MULTI: 12/24V ACDC (AC: 50/60 Hz)
WM HT y WM HT MULTI: 120/240V AC (AC: 50/60 Hz)
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +50°C
Grado de protección: IP66, UL TYPE 4X
Funcionamiento continuo
Clase II de aislamiento
PLC Ready Sinking | PLC Ready Sourcing
CARACTERÍSTICAS MECÁNICAS
Policarbonato autoextinguible con alta resistencia al impacto, apto para aplicaciones en exteriores gracias al grado de protección IP66, UL TYPE 4X, garantizado por las juntas de sellado de EPDM presentes en cada módulo.
CARACTERÍSTICAS LUMINOSAS
ELYPS WM MULTI dispone de 4 efectos luminosos: destello único (FPM: 1F 75±10), destello doble (CPM: 2F 89±10), destello triple (CPM: 3F 71±10) y estroboscópico (CPM: 5F 70±10) seleccionables mediante dip-switch.
CERTIFICACIONES
32457 32458
AC 32320 32321 ELYPS
32468
AC 32326 32327
Columnas de señalización disponibles también en versión pre-montada pág. 69
Módulo
AUTOMAX
ELYPS LM
ELYPS LM es un módulo luminoso de luz fija con LED integrados.
TENSIÓN DE TRABAJO
Según el módulo de cableado WM seleccionado: con WM LT y WM LT MULTI: 24V ACDC (AC: 50/60 Hz) con WM HT y WM HT MULTI: 120/240V AC (AC: 50/60 Hz)
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +50°C
Grado de protección: IP66, UL TYPE 4X
Funcionamiento continuo
Clase II de aislamiento
PLC Ready Sinking | PLC Ready Sourcing
CARACTERÍSTICAS MECÁNICAS
Policarbonato autoextinguible con alta resistencia al impacto, apto para aplicaciones en exteriores gracias al grado de protección IP66, UL TYPE 4X, garantizado por las juntas de sellado de EPDM presentes en cada módulo.
CARACTERÍSTICAS LUMINOSAS
6 LED (3 por lado) de luz fija. La lente con estriado vertical permite una perfecta difusión de la luz de 360°.
Disponible con 3 tipos de lente: (lente de color con fuente luminosa de color), (lente neutra con fuente luminosa de color) y (lente de color opalina con fuente luminosa de color),
CERTIFICACIONES
de señalización disponibles también en versión pre-montada pág. 69
AUTOMAX
ELYPS AM
ELYPS AM S
ELYPS AM 32337 32338
ELYPS AM
32347 32348
Los módulos acústicos ELYPS AM están disponibles en 2 versiones:
ELYPS AM - Módulo acústico piezoeléctrico con 2 tipologías de sonido (continuo e intermitente) distribuidos en 2 canales (1+1). Es posible utilizar ambos canales utilizando 2 de los 7 contactos disponibles en el módulo de cableado.
ELYPS AM S - Módulo acústico magnetodinámico con 16 sonidos distribuidos en 2 canales (8+8). Para cada canal es posible seleccionar el sonido deseado mediante dip-switch. Es posible utilizar ambos los canales utilizando 2 de los 7 contactos disponibles en el módulo de cableado.
TENSIÓN DE TRABAJO
Según el módulo de cableado WM seleccionado: con WM LT y WM LT MULTI: 12V ACDC, 24V ACDC (AC: 50/60 Hz) con WM HT y WM HT MULTI: 120/240V AC (AC: 50/60 Hz)
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +50°C
Grado de protección: IP66, UL TYPE 4X
Funcionamiento continuo
Clase II de aislamiento
PLC Ready Sinking | PLC Ready Sourcing
CARACTERÍSTICAS MECÁNICAS
Policarbonato autoextinguible con alta resistencia al impacto, apto para aplicaciones en exteriores gracias al grado de protección IP66, UL TYPE 4X, garantizado por las juntas de sellado de EPDM presentes en cada módulo.
CARACTERÍSTICAS ACÚSTICAS
ELYPS AM - Unidad piezoeléctrica, frecuencia 3600Hz ±100 que produce: 1 sonido intermitente + 1 sonido continuo en 2 canales.
ELYPS AM S - Unidad magnetodinámica, con volumen ajustable (Min. 60 dB - Máx. 90 dB), frecuencias mixtas 490-2800Hz (según la tipología de sonido seleccionado) que produce: 8+8 sonidos (tipología mixta) en 2 canales. CERTIFICACIONES
AUTOMAX
ELYPS MB
Las bases de fijación ELYPS MB, necesarias para la configuración de la columna, ofrecen máxima versatilidad gracias a múltiples soluciones de fijación.
FLAT BASE
Desarrollada para el montaje sobre superficie plana, cuando el cableado se realiza desde la parte inferior del dispositivo o donde se requiere un diseño compacto.
WALL BASE
Desarrollada para el montaje lateral/a pared.
32367 32368
POLE BASE
Desarrollada para el montaje sobre un mástil roscado de ½” NPT-F.
32378
TUBE BASE
Desarrollada para el montaje sobre superficie plana con extensión de acero inoxidable. Longitudes disponibles: 10, 20, 30 y 40 cm. Longitudes personalizadas disponibles bajo petición.
SS L200 32421 32425
SS L300 32422SS L400 32423 32427
AUTOMAX
ELYPS 3LM + MB FLAT
WM LT 24V ACDC
32504
ELYPS 3LM + AM + MB FLAT
WM LT 24V ACDC
32505
ELYPS 2LM + MB FLAT
WM LT 24V ACDC
32503
ELYPS 2LM + AM + MB FLAT
WM LT 24V ACDC
32490
Otras configuraciones disponibles bajo petición
AUTOMAX
GAMA TWS: ENSAMBLAJE DE MÓDULOS
LA AMPLIA GAMA DE ACCESORIOS PERMITE LA INSTALACIÓN EN CUALQUIER TIPO DE CONDICIONES
SEGURIDAD ELÉCTRICA TOTAL 1/2 “ NPT - F
SUPERFICIE LATERAL (SIMPLE)
COLUMNAS MODULARES Y PRE-MONTADAS FJ JUNTA PLEGABLE
SUPERFICIE PLANA (EXTENSIÓN DE 10 CM)
EL ANILLO DE FIJACIÓN PERMITE UNA INSTALACIÓN SENCILLA Y SIN HERRAMIENTAS
EXTENSIÓN DE 10 CM
SB SOPORTE DE ACERO INOXIDABLE CON PASACABLE 1/2” NPT
AUTOMAX
TWS BASE
Base indispensable para el cableado de la columna luminosa TWS. TWS BASE dispone de un contacto común + 5 contactos independientes para permitir el ensamblaje de un máximo de 5 módulos luminosos o 4 módulos luminosos + 1 módulo acústico. Se suministra con una tapa para cerrar la parte superior de la columna luminosa, en caso de que no se instale el módulo acústico.
TENSIÓN DE TRABAJO
Máx. 240V AC
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +50°C
Grado de protección: IP66, UL TYPE 4X
Funcionamiento continuo
Clase II de aislamiento
CARACTERÍSTICAS MECÁNICAS
Policarbonato autoextinguible con alta resistencia al impacto, apto para aplicaciones en exteriores gracias al grado de protección IP66, UL TYPE 4X, garantizado por la doble junta de poliuretano en cada módulo. Una rosca 1/2” NPT-F en el fondo permite la instalación de toda la gama de accesorios TWS. Puede ser instalada directamente (sin accesorios) en la maquinaria, perforando la base en las zonas marcadas y utilizando la junta suministrada.
CERTIFICACIONES
Módulo
AUTOMAX
TWS LED
Módulo luminoso con LED integrado. Disponible en versión TWS LED STEADY (luz fija) o TWS LED MULTI (luz fija, destello único, destello doble, destello triple).
TENSIÓN DE TRABAJO
24V ACDC, 110V AC, 240V AC ±10% (AC: 50/60 Hz)
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +50°C
Grado de protección: IP66, UL TYPE 4X
Funcionamiento continuo
Clase II de aislamiento
PLC Ready Sourcing
CARACTERÍSTICAS MECÁNICAS
Policarbonato autoextinguible con alta resistencia al impacto, apto para aplicaciones en exteriores gracias al grado de protección IP66, UL TYPE 4X, garantizado por la doble junta de poliuretano en cada módulo.
CARACTERÍSTICAS LUMINOSAS
La lente con estriado vertical permite una perfecta distribución de la luz de 360°.
TWS LED STEADY: luz fija
TWS LED MULTI: luz fija, destello único (FPM: 1F 75±10), destello doble (CPM: 2F 85±10), destello triple (CPM: 3F 85±10) seleccionables mediante dipswitch.
Disponibles con 3 tipos de lente: (lente de color con fuente luminosa de color), (lente neutra y fuente luminosa de color) y (lente de color opalina con fuente luminosa de color).
CERTIFICACIONES
AUTOMAX
TWS PZO -MDA TWS A+
Los módulos acústicos TWS están disponibles en 3 versiones, de acuerdo con las necesidades de cada aplicación:
TWS PZO - Módulo acústico piezoeléctrico. Dispone de 6 sonidos seleccionables mediante dip-switch.
TWS MDA - Módulo acústico magnetodinámico de alta potencia. Dispone de 32 sonidos seleccionables mediante dip-switch.
TWS A+ - Módulo acústico magnetodinámico de alto grado de protección, IP65 adecuado para el uso en exteriores. Dispone de 16 sonidos seleccionables mediante dip-switch.
TENSIÓN DE TRABAJO
TWS PZO: 12/48V ACDC, 110/240V AC ±10% (AC: 50/60 Hz)
TWS MDA: 12/24V ACDC, 110V AC, 240V AC ±10% (AC: 50/60 Hz)
TWS A+: 12/24V ACDC, 110/240V AC ±10% (AC: 50/60 Hz)
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +50°C
Grado de protección: PZO y MDA: IP54, UL TYPE 3R - A+: IP65, UL TYPE 3R
Funcionamiento continuo
Clase II de aislamiento
CARACTERÍSTICAS MECÁNICAS
Policarbonato autoextinguible con alta resistencia al impacto, apto para aplicaciones en exteriores gracias al grado de protección IP54, UL TYPE 3R para TWS PZO y MDA , IP65, UL TYPE 3R para TWS A+ garantizado por la doble junta de poliuretano en cada módulo.
CARACTERÍSTICAS ACÚSTICAS
TWS PZO - Unidad piezoeléctrica, frecuencia 2800Hz ±100 que produce: 3 sonidos potencia baja + 3 sonidos potencia alta.
TWS MDA - Unidad magnetodinámica, frecuencias mixtas 300-2850Hz que produce 32 sonidos (tipologías mixtas).
TWS A+ - Unidad magnetodinámica, frecuencias mixtas 300-2850Hz que produce 16 sonidos (tipologías mixtas).
CERTIFICACIONES
IP65
AUTOMAX
miniTWS
miniTWS es un módulo luminoso con LED integrado, con función STEADY (luz fija) y FLASHING (luz intermitente).
TENSIÓN DE TRABAJO
24V ACDC, 110V AC, 240V AC ±10% (AC: 50/60 Hz)
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +50°C
Grado de protección: IP66, UL TYPE 4X
Funcionamiento continuo
Clase II de aislamiento
PLC Ready Sourcing
CARACTERÍSTICAS MECÁNICAS
Policarbonato autoextinguible con alta resistencia al impacto, apto para aplicaciones en exteriores gracias al grado de protección IP66, UL TYPE 4X, garantizado por la doble junta de poliuretano en cada módulo.
CARACTERÍSTICAS LUMINOSAS
La lente con estriado vertical permite una perfecta distribución de la luz de 360°. 2 efectos luminosos: luz fija e intermitente (FPM: 1F 150±20).
Disponible con 2 tipos de lente: (lente de color con fuente luminosa de color) y (lente neutra con fuente luminosa de color).
BASE DE CABLEADO
Base indispensable para el cableado de la columna luminosa miniTWS Dispone de 1 contacto común + 5 contactos independientes para permitir el montaje de un máximo de 5 módulos luminosos o 4 módulos luminosos + 1 módulo acústico. Se suministra con una tapa para cerrar la parte superior de la columna luminosa, en caso de que no se instale el módulo acústico.
Grado de protección: IP66, UL TYPE 4X
MÓDULO ACÚSTICO
Módulo acústico magnetodinámico con 1 sonido bitonal, frecuencia 800/1000Hz.
Grado de protección: IP54, UL TYPE 4X
CERTIFICACIONES
BASE DE CABLEADO 31500 31508
MÓDULO ACÚSTICO
Columnas de señalización disponibles también en versión pre-montada pág. 77
sirena.it
Módulo Módulo
AUTOMAX
babyTWS
babyTWS es un módulo luminoso con LED integrado, con función STEADY (luz fija).
TENSIÓN DE TRABAJO
24V ACDC ±10% (AC: 50/60 Hz)
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +50°C
Grado de protección: IP65, UL TYPE 3R
Funcionamiento continuo
Clase II de aislamiento
PLC Ready Sourcing
CARACTERÍSTICAS MECÁNICAS
Policarbonato autoextinguible con alta resistencia al impacto, con grado de protección IP65, UL TYPE 3R.
CARACTERÍSTICAS LUMINOSAS
La lente con estriado vertical permite una perfecta distribución de la luz fija de 360°.
Disponible con 2 tipos de lente: (lente de color y fuente luminosa de color) y (lente neutra con fuente luminosa de color).
BASE DE CABLEADO
Base indispensable para el cableado de la columna luminosa babyTWS. Dispone de 1 contacto común + 6 contactos independientes para permitir el montaje de un máximo de 6 módulos luminosos o 5 módulos luminosos + 1 módulo acústico. Se suministra con una tapa para cerrar la parte superior de la columna luminosa, en caso de que no se instale el módulo acústico.
Grado de protección: IP65, UL TYPE 3R
Módulo acústico piezoeléctrico con 1 sonido intermitente, frecuencia 4000±300Hz.
Grado de protección: IP65, UL TYPE 3R
CERTIFICACIONES
AUTOMAX
ACCESORIOS: TWS - miniTWS - babyTWS
* Estos accesorios son compatibles con las columnas EOS: ver pág. 61
BS*
Base plana para montaje superficial
PR*
Extensión de 10 cm
Base plana para montaje superficial con extensión de 10 cm
27695
KIT SS L10 - L20 - L40*
Base plana para montaje superficial con extensión en acero inoxidable de 10 cm (disponible también en versiones de 20 y 40 cm)
Base a pared para el montaje lateral
27762 27693
FJ
Junta plegable para inclinar la columna a un lado o para montaje en superficies oblicuas 33347 33348
LD 4.5.4 WO - BA 15d Solo para columnas TWS Lámpara LED para módulos TWS STEADY y TWS FLASHING
AUTOMAX
TWS - miniTWS - babyTWS
TWS BS + BC + 3LM 24V ACDC
27837
TWS BS + BC + 3LM + PZO 24V ACDC
27199
miniTWS BC + 3LM 24V ACDC
31595
TWS BS + BC + 2LM 24V ACDC
27836
miniTWS BC + 3LM + AM 24V ACDC
31597
TWS BS BC + 2LM + PZO 24V ACDC
27191
miniTWS BC + 2LM 24V ACDC
31594
babyTWS BC + 3LM 24V ACDC
36567
miniTWS BC + 2LM + AM 24V ACDC
31596
babyTWS BC + 3LM + AM 24V ACDC
36569
babyTWS BC + 2LM 24V ACDC
36566
babyTWS BC + 2LM + AM 24V ACDC
36568
DISPOSITIVOS SE SEGURIDAD
WORKPLUS
EVOLUX
Balizas homologadas, desarrollada con tecnología LED. Están disponibles con efecto rotativo EVOLUX R o con efecto destellante EVOLUX F La versión EVOLUX F SY está diseñada para sincronizar múltiples dispositivos (versiones con base ISO B1 y P) encendidos simultáneamente.
TENSIÓN DE TRABAJO
12/24V DC±10%
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +50°C Grado de protección: IP66 Funcionamiento continuo
CARACTERÍSTICAS MECÁNICAS
Cúpula atornillada de policarbonato irrompible con alta resistencia al impacto. EVOLUX: base de poliamida reforzada con fibra de vidrio.
EVOLUX FLX: base flexible en EPDM (según ISO 4148, tipo A) resistente a las vibraciones y a los impactos.
CARACTERÍSTICAS LUMINOSAS
Grupo óptico compuesto por 8 LED que garantizan un efecto rotativo (EVOLUX R) o destellante (EVOLUX F - EVOLUX F SY ) con rendimiento luminoso de alta intensidad.
CERTIFICACIONES
Disponible también:
WORKPLUS
LPL es una lámpara LED para armarios y cuadros eléctricos con fijación magnética o mediante soporte atornillado. LPL está disponible con dos intensidades luminosas diferentes: 900 lúmenes LPL 900 o 600 lúmenes LPL 600. El encendido de la lámpara se realiza a través de: alimentación del conector para las versiones LPL 600 o LPL 900; sensor de movimiento para las versiones LPL 600 SENSOR o LPL 900 SENSOR; interruptor para las versiones LPL 600 INT o LPL 900 INT
TENSIÓN DE TRABAJO
12/24V AC - 12/48V DC, 110/240V AC (AC: 50/60 Hz)
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -20° +50°C
Grado de protección: IP20
Funcionamiento continuo
CARACTERÍSTICAS MECÁNICAS
Base en poliamida reforzada fibra de vidrio y cúpula en policarbonato autoextinguible con alta resistencia al impacto.
CARACTERÍSTICAS LUMINOSAS
Disponible en 2 niveles de intensidad luminosa: 900 lúmenes LPL 900 o 600 lúmenes LPL 600
Temperatura de color: 4000°K.
CERTIFICACIONES
600 LPL 600 SENSOR
LPL 600 INT
LPL 600
12/24V AC - 12/48V DC 32600 110/240V AC 32605
LPL 900
12/24V AC -12/48V DC 32601 110/240V AC 32608
900
900 SENSOR
LPL 900 INT
LPL 600 SENSOR
12/24V AC - 12/48V DC 32602 110/240V AC 32606
LPL 900 SENSOR
12/24V AC -12/48V DC 32603 110/240V AC 32609
* sólo versiones 12/24V AC - 12/48V DC
Soporte magnético para fijación tornillos mediante:
LPL 600 INT
12/24V AC - 12/48V DC 32611
110/240V AC 32607
LPL 900 INT
12/24V AC - 12/48V DC 32612
110/240V AC 32610
LUMINA
LUMINA es un dispositivo de seguridad portátil diseñado para hacer visibles a los operadores, minimizando los riesgos en condiciones de baja visibilidad, ya sea debido a la oscuridad o la presencia de obstáculos en el campo de visión. El dispositivo produce luz fija o intermitente, además del modo linterna.
LUMINA es sencillo y cómodo de llevar, a través de un clip magnético (99002) o una placa magnética (99008).
TENSIÓN DE CARGA
5V DC
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -20° +50°C
Grado de protección: IP67
Batería recargable de iones de litio 1000mAh 3,7V (tiempo de carga máx. 2,5 horas)
Corriente de carga: 0,5A
Autonomía: máx. 4 horas aproximadamente según el efecto luminoso
CARACTERÍSTICAS MECÁNICAS
Lente de policarbonato irrompible y cuerpo de poliamida reforzada con fibra de vidrio.
CARACTERÍSTICAS LUMINOSAS
Grupo óptico compuesto por 12 LED de alta luminosidad que permiten el funcionamiento en modo luz intermitente (frecuencia de destello 2Hz), luz fija o modo linterna.
CERTIFICACIONES
LUMINA + CLIP MAGNÉTICO 99002
LUMINA + PLACA MAGNÉTICA 99008
CLIP MAGNÉTICO 99006
PLACA MAGNÉTICA 99005
SOS LIGHT
SOS LIGHT es una luz LED desplazable para señalización temporal durante trabajos de mantenimiento; se puede colocar y retirar fácilmente de superficies metálicas gracias a su base magnética. SOS LIGHT está equipada con una batería recargable que permite 5 horas de funcionamiento continuo. SOS LIGHT está disponible con cúpula y LED de diferentes colores SOS LIGHT I, con cúpula opalina neutra y flecha direccional verde SOS LIGHT ARROW o con cúpula opalina neutra y cruz roja SOS LIGHT X
TENSIÓN DE RECARGA
5V DC
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -10° +50°C
Grado de protección: IP54
Batería recargable de iones de litio 2000mAh 3,6V (tiempo de recarga máx. 5 horas)
Corriente de recarga: 0,5A
Autonomía: 13 horas (con intensidad LOW) - 2,5 horas (con intensidad HIGH)
CARACTERÍSTICAS MECÁNICAS
Policarbonato autoextinguible y base magnética
CARACTERÍSTICAS LUMINOSAS
10 LED de elevada luminosidad. Cúpula diseñada para una distribución de la luz de 360°. Luz fija, luz intermitente (frecuencia de destello 2Hz) y luz intermitente veloz (frecuencia de destello 2,45Hz) con dos niveles de intensidad (bajaLOW y alta - HIGH).
CERTIFICACIONES
SOS
SEÑALIZACIÓN DE OBSTÁCULOS FIJOS
ICARO
INTRODUCCIÓN
Sirena diseña, desarrolla y produce dispositivos para la señalización acústica y luminosa desde 1974. La experiencia adquirida nos permite ofrecer a nuestros Clientes dispositivos de altísima gama, adecuados para las más variadas exigencias técnicas: desde la señalización industrial hasta complejos sistemas de evacuación, desde la señalización específica para la automatización hasta la señalización de obstáculos fijos, y desde la señalización del tráfico hasta sofisticados sistemas antideflagrantes.
Con más de 40 años de experiencia en el sector y su presencia en más de 60 países del mundo, Sirena es la mejor opción que pueden elegir al buscar soluciones adecuadas para sus necesidades de señalización acústica y luminosa.
ICARO es la gama para la Señalización de Obstáculos Fijos de Sirena. Desarrollada enteramente sobre base LED, la línea ICARO de Baja, Media y Alta Intensidad es la mejor solución que el mercado actual puede ofrecer. Altas prestaciones, facilidad de instalación y mantenimiento prácticamente inexistente permiten a Clientes e Instaladores aumentar el valor añadido de sus proyectos. Los dispositivos ICARO cumplen con las normativas ICAO y FAA y están certificados CE.
Nuestro Equipo de expertos está preparado para guiarles en la elección de la configuración correcta, para que puedan alcanzar la mejor solución para sus necesidades, además de la máxima eficiencia económica.
Con una gama completa de dispositivos para la Señalización de Obstáculos fijos (Baja Intensidad Tipo A y B, Media Intensidad Tipo A, B y C y Alta Intensidad Tipo A), ICARO es la solución completa que están buscando.
Sirena está certificada UNI EN ISO 9001.
ALTA INTENSIDAD
Dispositivos de Señalización de Obstáculos Fijos de Alta Intensidad conforme a las normativas ICAO Tipo A.
Basados en tecnología LED, estos dispositivos ofrecen una luz blanca con una intensidad máxima de 200.000 Cd, capaces de satisfacer las aplicaciones más complejas. Normalmente se instalan en estructuras con altura superior a los 150 metros para la Señalización de Obstáculos Fijos diurna y crepuscular.
MEDIA INTENSIDAD
Dispositivos de Señalización de Obstáculo Fijos de Media Intensidad conforme a las normativas ICAO Tipo A, B, C y FAA L-864, L-865.
Basados en tecnología LED, estos dispositivos ofrecen luz blanca o roja con una intensidad máxima de 20.000 Cd, capaces de satisfacer las aplicaciones más complejas. Normalmente se instalan en estructuras con altura superior a los 45 metros para la Señalización de Obstáculo Fijos diurna y nocturna.
BAJA INTENSIDAD
Dispositivos de Señalización de Obstáculo Fijos de Baja Intensidad conforme a las normativas ICAO Tipo A, B y FAA L-810. Basados en tecnología LED, estos dispositivos ofrecen luz roja con una intensidad mínima de 32 Cd, capaces de satisfacer las aplicaciones más comunes. Normalmente se instalan en estructuras con altura inferior a 45 metros o como dispositivos intermedios en estructuras más altas, únicamente para la Señalización de Obstáculo Fijos nocturna.
ICARO
NAVILITE
APLICACIONES PRINCIPALES
Señalizador de obstáculos fijos de baja intensidad desarrollado según la normativa ICAO Baja Intensidad
Tipo A y B.
NAVILITE está provisto de luz roja fija con haz luminoso horizontal omnidireccional.
64 LED montados en redundancia sobre 16 circuitos independientes de 4 LED, garantizan la continuidad de funcionamiento del dispositivo incluso en caso de fallo de uno o más circuitos.
Esta solución hace innecesario el uso de luces con circuito de respaldo. La tecnología LED también garantiza la larga vida del producto (más de 10 años) y el bajo consumo del dispositivo (1/10 en comparación con las versiones incandescentes tradicionales).
Se suministra con cable de 35 cm.
El COMMAND BOX (50506) permite el cableado y monitoreo de 1 o 2 NAVILITE 48V DC para el funcionamiento nocturno o continuo. Con más señalizadores, es posible el funcionamiento simultáneo o en redundancia (una luz primaria y una luz secundaria que se activa en caso de fallo de la luz primaria) con señalización remota en caso de fallo de luz o falta de voltaje 48V DC. Sensor crepuscular integrado.
TENSIÓN DE TRABAJO
24V DC, 48V DC (certificado ICAO) ±10% Fuente de alimentación opcional a través de BATTERY CABINET (solo para 48V CC) con autonomía de 12 horas.
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -40° +55°C
Grado de protección: IP66 Funcionamiento continuo
CARACTERÍSTICAS MECÁNICAS
Cuerpo de señalización en resina de poliuretano dieléctrico
CARACTERÍSTICAS LUMINOSAS
Color rojo fijo
Intensidad luminosa >32Cd
Ancho del haz horizontal 360°
Ancho del haz vertical >10°
FIJACIÓN
Por medio de un tornillo M5 ACCESORIO instalación
• soporte de fijación FIXING BRACKET en acero inoxidable (50505).
NAVILITE
NAVILITE TYPE
24V DC R 50501
NAVILITE TYPE B 48V DC R 50500
ACCESORIOS Y RECAMBI0S
NAVILITE FIXING BRACKET 50505
NAVILITE D/N COMMAND BOX 48V DC 50506
NAVILITE D/N COMMAND BOX B 48V DC 50583
BATTERY CABINET para:
- 1 NAVILITE 48V 2,1Ah 50546
- 2 / 3 NAVILITE 48V 4,5Ah 50547
- 4 NAVILITE 48V 7Ah 50548
- 8 NAVILITE 48V 12Ah 50549 - 16 NAVILITE 48V 24Ah 50550
CERTIFICACIONES
KIT NAVILITE D/N 120/240V AC
Señalizador de obstáculos fijos de baja intensidad desarrollado según las normativas ICAO Baja Intensidad Tipo B.
KIT NAVILITE D/N 120/240V AC está provisto de luz roja fija con haz luminoso horizontal omnidireccional. 64 LED, montados en redundancia sobre 16 circuitos independientes de 4 LED, garantizan la continuidad de funcionamiento del dispositivo incluso en caso de fallo de uno o más circuitos. Esta solución hace innecesario el uso de luces con circuito de respaldo. La tecnología LED también garantiza la larga vida del producto (más de 10 años) y el bajo consumo del dispositivo (1/10 en comparación con las versiones incandescentes tradicionales).
Equipado con COMMAND BOX (50507) que permite el cableado y monitoreo hasta 4 NAVILITE 48V DC para el funcionamiento nocturno o continuo. Con más señalizadores, es posible el funcionamiento simultáneo o en redundancia (una luz primaria y una luz secundaria que se activa en caso de fallo de la luz primaria) con señalización remota en caso de fallo de luz o falta de tensión. Sensor crepuscular integrado para conmutación D/N (día/noche).
La función Type E (destello alternado de dos señalizadores) es posible con la implementación de un señalizador NAVILITE 48V
TENSIÓN DE TRABAJO
120/240V AC (50/60 Hz) ±10% a través de COMMAND BOX fijado sobre soporte de fijación) - salida 48V
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -40° +55°C
Grado de protección: IP66
Funcionamiento continuo
CARACTERÍSTICAS MECÁNICAS
Cuerpo de señalización en resina de poliuretano dieléctrico. Cuerpo COMMAND BOX en policarbonato, IP65 (en posición vertical).
CARACTERÍSTICAS LUMINOSAS
Color rojo fijo
Intensidad luminosa >32Cd
Ancho del haz horizontal 360°
Ancho del haz vertical >10°
FIJACIÓN
Por medio de un tornillo M5
• soporte de fijación FIXING BRACKET en acero inoxidable (50505).
CERTIFICACIONES
ACCESORIOS Y RECAMBIOS NAVILITE FIXING BRACKET 50505
D/N COMMAND BOX 120/240V AC 50507
ACCESORIOS
ICARO
OFC LED
APLICACIONES PRINCIPALES
GRÚAS
Señalizador de obstáculos fijos de Media Intensidad Tipo B o C y FAA L-864.
OFC LED consta de 6 proyectores LED independientes, alimentados a 12/24V DC o 48V DC o 110-240V AC, montados dentro de un recipiente de vidrio sobre una base de aluminio. Dos circuitos LED rojos montados en redundancia activa (un circuito principal en función y un segundo encendido solo en caso de fallo del circuito principal) garantizan la señalización de 360° y la cobertura en Candelas previstas por la norma. Con infrarrojas NVG (versiones TYPE B).
OFC LED, disponible en versiones con luz roja fija (50588-50590-50594) o intermitente (50587-50589-50593) es la solución ideal para la señalización diurna y/o nocturna de cualquier obstáculo de vuelo cuya altura supere los 45 m. Fotocélula crepuscular y GPS integrados dentro del señalizador.
TENSIÓN DE TRABAJO
12/24V DC ±10% (compatible con paneles solares), 48V DC ±10%, 110/240V AC ±10% (50/60Hz) a través de una fuente de alimentación integrada <6W (@ 40 destellos por minuto). Entrada del cable a través de pasacable de latón niquelado y conexión a través de bornes.
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -40° +55°C
EDIFICIOS ESTRACTURAS CHIMENEAS TORRES TORRES PIEZOMÉTRICAS TURBINAS EÓLICAS AEOPUERTOS
OFC LED
Night - Cd 2.000
12/24V DC < 3,5 W
48V DC 10 W
110/240V AC 10 W
12/24V DC 1F 20
48V DC 1F 30
110/240V AC 1F 30
OFC LED RI TYPE B 12/24V DC R 50587
OFC LED TYPE C 12/24V DC R 50588
OFC LED RI TYPE B 48V DC R 50589
OFC LED TYPE C 48V DC R 50590
OFC LED RI TYPE B 110/240V AC R 50593
OFC LED TYPE C 110/240V AC R 50594
ACCESORIOS Y RECAMBIOS
FIXING BRACKET 50562
Grado de protección: IP66
Funcionamiento continuo
CARACTERÍSTICAS MECÁNICAS
Recipiente proyector de vidrio de alta resistencia y aluminio. Base de alimentación: acero inoxidable AISI 316L y aluminio.
CARACTERÍSTICAS LUMINOSAS
Ancho del haz horizontal 360°
Ancho del haz vertical >3°
FIJACIÓN
Por medio de 4 agujeros de fijación Ø 9 mm
CARACTERÍSTICAS TÉCNICAS
• Instalación simple sin partes sueltas durante la apertura del flash.
• Protección contra sobretensión incluida
• Señal de alarma a través del contacto limpio NC (cerrado) o NO (abierto) en caso de mal funcionamiento de los señalizadores o fallo de alimentación.
• Botón de prueba con interruptor de seguridad al abrir el indicador.
ACCESORIOS
Soporte de fijación en acero inoxidable FIXING BRACKET (50562)
CERTIFICACIONES
International Standards and Recommended Practices: Aerodromes - Annex 14 Volume 1, 8th Edition, July 2018 Chapter 6 FAA Advisory Circular AC 150/5345-53
ACCESORIOS
ICARO
HELITE
APLICACIONES PRINCIPALES
Dispositivo de Baja Intensidad para la señalización perimetral de los helipuertos.
HELITE es la solución ideal para un Señalizador Perimetral de Helipuerto compacto y de bajo peso.
HELITE está equipado con luz verde fija. El circuito LED garantiza una larga vida útil del producto y bajo consumo del dispositivo (1/10 en comparación con las versiones tradicionales incandescentes).
TENSIÓN DE TRABAJO
10/36V DC ±10%, 110/240VAC a través de fuente de alimentación 51011
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -40° +55°C
Grado de protección: IP66
Funcionamiento continuo
CARACTERÍSTICAS MECÁNICAS
Contenedor de vidrio de alta resistencia.
CARACTERÍSTICAS LUMINOSAS
Color verde fijo
Intensidad luminosa >32Cd
FIJACIÓN
Por medio de 1 agujero roscado 1” NPT o 3 tornillos M4 0.7
CERTIFICACIONES
DISPOSITIVOS ANTIDEFLAGRANTES ATEX
A PRUEBA DE EXPLOSIÓN
Desde hace 50 años Sirena diseña, desarrolla y produce los mejores dispositivos para la señalización acústica y luminosa.
La experiencia acumulada, la constante innovación tecnológica y la continua adaptación a las normativas internacionales son los principios fundamentales aplicados al sector de los equipos de señalización antideflagrantes.
Desde principios de los años ochenta, Sirena está presente en el sector antideflagrante, ofreciendo una gran versatilidad de gama y altos estándares de calidad y seguridad.
Esta sección, dedicada a la señalización acústica y luminosa en ejecución antideflagrante (Ex-d y Ex-de), está dirigida principalmente a aquellos sectores donde se pueden formar atmósferas explosivas debido a la presencia de gases y/o polvos combustibles, como, por ejemplo, refinerías, industrias químicas, farmacéuticas e alimentarias. Estos equipos deben garantizar la seguridad de las personas que operan en dichos lugares.
La línea acústica incluye sirenas (EX SIAD, SIADEL ), sirenas electromecánicas (EX MCL , MCT, SCL , SCT) y sirenas electrónicas (ETH 12 y 20 MD). La línea luminosa propone luces LED SMD multifuncionales (EX OVO M SMD, EX FLR S, EX SLR S), tecnología dirigidos a incrementar el rendimiento óptico y la durabilidad del producto, eliminando prácticamente los costos de gestión relacionados con el mantenimiento de estos dispositivos. A ellos se suman los productos más tradicionales, como la luz de Xenón de 15J (EX STF) y las luces rotativas, fijas e intermitentes en versión con lámpara de filamento o halógena (EX RA , EX LA).
Completan la gama el interruptor EX PAG para la activación de sistemas de alarma o alerta y el testigo luminoso EX LD PAG SP para la señalización del correcto funcionamiento de dichos sistemas instalados en ambientes con atmósfera explosiva.
La gama antideflagrante de Sirena ha sido certificada por el CESI, Organismo Notificado por el Gobierno Italiano según la Directiva ATEX 2014/34/UE para la certificación de equipos eléctricos destinados a zonas a riesgo de explosión.
Toda la gama EXPRO Sirena ha sido certificada en el Grupo II, es decir, en todas aquellas situaciones que requieren instalaciones en zonas de alto riesgo, excepto minas.
La Categoría asignada es la 2, lo que permite utilizar la gama ATEX de Sirena en las Zonas 1, 2, 21 y 22, tanto en presencia de gases (G: gas) como en presencia de polvos (D: dust).
La certificación es conforme a la norma EN/IEC 60079 que habilita el uso de la marca Ex.
El Modo de protección de los dispositivos se compone de una carcasa a prueba de explosión y de seguridad aumentada que garantiza el estado “de” (en presencia de atmósfera potencialmente explosiva con GAS) y “tb” (en presencia de atmósfera potencialmente explosiva con polvos).
El Grupo de explosión aprobado para la gama Sirena, particularmente importante para el uso en atmósferas explosivas debido a gases, es el IIC, el más peligroso que incluye también Hidrógeno y Acetileno. Por lo que respecta al grupo de explosión relativo a atmósferas explosivas por la presencia de polvos, los dispositivos Sirena están certificados para el IIIC, lo que significa que son aptos para ser instalados en presencia de cualquier polvo (incluso polvos conductores).
A la gama ATEX se le ha asignado la Clase de Temperatura T6, la más difícil de conseguir, ya que garantiza una temperatura máxima en la superficie de la carcasa de solo 85°C.
La gama EXPRO ofrece también el Nivel de Protección IP66. Este código define que los equipos antideflagrantes de Sirena están totalmente protegidos contra el polvo (primer dígito) y los chorros de agua potentes (segundo dígito).
Sirenas electromecánicas antideflagrantes, con alta precisión mecánica, EX O55 MCL y EX O55 MCT producen un sonido largo y agudo. Sirenas electromecánicas antideflagrantes del Grupo II para la instalación en áreas con atmósfera explosiva zona 1, 2, 21 y 22.
TENSIÓN DE TRABAJO
EX O55 MCL: 24V ACDC, 240V ACDC ±10% (AC: 50/60 Hz)
EX O55 MCT: 24V ACDC, 110V ACDC, 240V ACDC ±10% (AC: 50/60 Hz)
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -20° +50°C
Grado de protección: IP66
Duración de servicio: ON 2 min. OFF 15 min.
Pintura: polyester painted RED, RAL (3020)
Tipo de rosca: M25 x 1,5
CLASE DE TEMPERATURA
T6
CARACTERÍSTICAS MECÁNICAS
Cuerpo en aleación de aluminio sin cobre. Equipado con una base plana, la fijación se realiza con tornillos estándar no suministrados.
CARACTERÍSTICAS ACÚSTICAS
Sirenas electromecánicas con 1 sonido lineal. Frecuencias: 1600 ± 100Hz.
CERTIFICACIONES
ETH 12 MD
ETH 20 MD
Modo de protección
Sirenas electrónicas antideflagrantes, ETH 12 MD y ETH 20 MD garantizan un nivel acústico de alta gama con la posibilidad de elegir entre 32 tonalidades diferentes. Sirenas electrónicas antideflagrantes del Grupo II para la instalación en áreas con atmósfera explosiva zona 1, 2, 21 y 22 (ETH 12 MD) y en áreas con atmósfera explosiva zona 1 y 2 (ETH 20 MD).
TENSIÓN DE TRABAJO
ETH 12 MD: 12/24V ACDC, 110V AC, 240V AC ±10% (AC: 50/60 Hz)
ETH 20 MD: 12/24V ACDC, 240V AC ±10% (AC: 50/60 Hz)
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: ETH 12: -20° +55°C - ETH 20: -50° +60°C
Grado de protección: ETH 12: IP65 - ETH 20: IP66
Funcionamiento continuo
Pintura: polyester painted RED, RAL (3020)
Tipo de rosca: ¾” ISO 7/1
CLASE DE TEMPERATURA
ETH 12 MD: T6
ETH 20 MD: T3
CARACTERÍSTICAS MECÁNICAS
Cuerpo y tapa en aleación de aluminio sin cobre. Equipado con soporte con orificios de fijación.
CARACTERÍSTICAS ACÚSTICAS
Sirenas electrónicas con 32 sonidos seleccionables.
ETH 12 MD: Frecuencias 340÷2000
ETH 20 MD: Frecuencias 440÷2000
CERTIFICACIONES
Especifique la función luminosa deseada al realizar el pedido
Luz con LED integrados antideflagrante de pequeño tamaño, EX 050 OVO
M SMD es un dispositivo multifuncional que permite 4 tipos de destellos (luz fija, destello único, doble y triple) que se pueden seleccionar mediante un dipswitch interno. Esta luz antideflagrante del Grupo II se puede instalar en áreas con atmósfera explosiva zona 1, 2, 21 y 22
TENSIÓN DE TRABAJO
12/24V ACDC, 90/240V AC ±10% (AC: 50/60 Hz)
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -25° +50°C
Grado de protección: IP66
Funcionamiento continuo
Pintura: polyester painted RED, RAL (3020)
Tipo de rosca: M25 x 1,5
CLASE DE TEMPERATURA
T6
CARACTERÍSTICAS MECÁNICAS
Cuerpo en aleación de aluminio sin cobre. Cúpula exterior de vidrio borosilicato, cúpula interior de policarbonato. Equipada con una base plana, la fijación se realiza con tornillos estándar no suministrados.
CARACTERÍSTICAS LUMINOSAS
Tecnología LED SMD MULTI: 4 funciones lumínicas diferentes: luz fija, destello único (FPM: 1F 120±10), doble (CPM: 2F 90±10) y triple (CPM: 3F 140±10) seleccionables mediante dip-switch.
CERTIFICACIONES
Cúpulas
Soporte a pared EX EXPRO
EX 070 FLR S
Modo de protección
II 2G Ex db eb IIC T6 Gb II 2D Ex tb IIIC T85°C Db
Luz con LED integrados antideflagrante de tamaño medio, EX 070 FLR S es un dispositivo multifunción que permite 3 funciones lumínicas (luz fija, intermitente, rotativa). Esta luz antideflagrante del Grupo II se puede instalar en áreas con atmósfera explosiva zona 1, 2, 21 y 22.
TENSIÓN DE TRABAJO
12/24V ACDC, 120/240V AC ±10% (AC: 50/60 Hz)
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -25° +50°C
Grado de protección: IP66
Funcionamiento continuo
Pintura: polyester painted RED, RAL (3020)
Tipo de rosca: M25 x 1,5
CLASE DE TEMPERATURA
T6
CARACTERÍSTICAS MECÁNICAS
Cuerpo en aleación de aluminio sin cobre. Cúpula exterior de vidrio borosilicato, cúpula interior de policarbonato. Equipado con una base plana, la fijación se realiza con tornillos estándar no suministrados.
CARACTERÍSTICAS LUMINOSAS
24 LED Bright, en configuración 6x4, producen tres efectos luminosos: luz fija, intermitente triple flash (CPM: 3F 35±10), rotativa (RPM: 110±10), efecto rotativo que simula perfectamente las luces rotativas tradicionales sin tener componentes móviles, lo que permite aumentar enormemente la vida útil del producto. Disponible con 2 tipos de lentes: (lente de color con fuente luminosa de color) y (lente neutra con fuente luminosa de color).
CERTIFICACIONES
CESI 05 ATEX 043
EX 070 FLR S 12/24V ACDC 97211 97212 97213 97214120/240V AC 97221 97222 97223 97224 97226
EX 070 FLR S 12/24V ACDC 97230
* Especifique la función luminosa deseada al realizar el pedido
SISTEMAS DE EVACUACIÓN
F3 SEV/4S-AA
F3 SEV/4S-AA PCS
ESCAPE
F3 SEV
V AC mA
CÓDIGO DE DOS CIFRAS
Caracteres (de gran tamaño) identificativos del dispositivo en el sistema, de color verde autorreflectante (disponible bajo pedido).
ETIQUETA ADHESIVA CON: • CPR • número de serie • datos técnicos
• fecha de producción
* El valor del nivel sonoro previsto por la norma EN54-3 está disponible bajo petición F3 SEV
230
F3 SEV/4S-AA / PCS
F3 SEV/4S-AA 55307 55308
F3 SEV/4S-AA PCS 55337 55338
Sirena de evacuación de alta potencia para zonas residenciales, F3 SEV/4SAA , está disponible para sistema tradicional y para sistema PCS F3 SEV/4S-AA PCS
TENSIÓN DE TRABAJO
230V AC ±10% (AC: 50/60 Hz)
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -25° +70°C
Grado de protección: IP65
Funcionamiento continuo
Clase II de aislamiento
Autoextinguible
Pintura: polyester painted GREY, RAL (7035)
Pintura: polyester painted RED, RAL (3000)
Autonomía de la batería Pb 12V-1,2 Ah: 100 min con señales luminosas auxiliares activas
Duración de las baterías: 24 meses
ESTRUCTURA DEL APARATO
• VANO FRONTAL con ranuras para la salida de sonido y luz de señalización LED
• AUTODIAGNÓSTICO DE CONTROL CADA 24 H relacionado con la ausencia de tensión de red, con el nivel de tensión de la batería y con la impedancia del altavoz. Tres LED de control, ubicados debajo del panel frontal luminoso, indican las eventuales anomalías
- SISTEMA TRADICIONAL: un relé con contacto C-NC-NA permite la transmisión de la señal de anomalía
- SISTEMA PCS: Las señalizaciones de anomalía aparecen en la pantalla de la CENTRAL PCS.
FUNCIÓN
4 niveles de alarma (alerta, evacuación, cese de alarma, incendio).
Este último se puede activar mediante inversión de polaridad desde la Central de Incendios, de acuerdo con la norma UNI EN 54-3.
NIVEL 1 | ALERTA NIVEL 2 | EVACUACIÓN
NIVEL 3 | FIN DE ALARMA NIVEL 4 | INCENDIO
IMPORTANTE: posibilidad de conectar un único señalizador luminoso (luz auxiliar intermitente), activado por los distintos sonidos de alarma.
La sirena dispone en total de 8 sonidos. Tiene una configuración predeterminada que asocia los sonidos a 4 niveles de alerta, personalizable a través de un dip-switch.
PANEL FRONTAL LUMINOSO TRANSPARENTE A LED
Dos colores para las funciones de control:
LED VERDE INTERMITENTE = ESTADO ACTIVO, conexión a la red eléctrica y funcionamiento eficiente del dispositivo. El color verde está desactivado durante cualquier alarma.
LED ROJO INTERMITENTE = ALARMA EN CURSO.
PROGRESIVIDAD DEL SONIDO
Esta función permite evitar un shock a las personas cercanas al aparato. La intensidad del sonido aumenta en 10 segundos desde el nivel mínimo (75 dB) hasta el nivel máximo (configurado mediante el POTENCIÓMETRO de regulación). La función se puede desactivar a través del selector dip-switch.
OPCIONES DE SISTEMA
SISTEMA TRADICIONAL: sin RECEPTOR DE RADIO.
SISTEMA PCS: el dispositivo F3 SEV/4S-AA PCS dispone de un MÓDULO de COMUNICACIÓN I/O - 4 IN/4 OUT con doble AISLANTE DE LÍNEA. El componente se asignará durante la programación para la comunicación serial con la CENTRAL SEO SEV SY1 o SY2. CERTIFICACIONES
NUMERO CPR F3 SEV 4S-AA 2852-CPR-0176 F3 SEV 4S-AA PCS 2852-CPR-0177
CONFORME A LA NORMA UNI 11744
ESCAPE
SEO 1SEV
SEO 1SEV/4S-AA
SEO 1SEV/4S-AA PCS
SEO 1SEV V
CÓDIGO DE DOS CIFRAS
Caracteres (de gran tamaño) identificativos del dispositivo en el sistema, de color verde autorreflectante (disponible bajo pedido)
Sirena de evacuación de alta potencia para zonas industriales, SEO 1SEV/4SAA , está disponible para sistema tradicional y para sistema PCS SEO 1SEV/4SAA PCS.
TENSIÓN DE TRABAJO
230V AC ±10% (AC: 50/60 Hz)
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -25° +70°C
Grado de protección: IP65 C
Funcionamiento continuo
Clase II de aislamiento
Autoextinguible
Pintura: polyester painted RED, RAL (3000)
Autonomía de la batería Pb 12V-7 Ah: 120 min con señales luminosas auxiliares activas
Duración de las baterías: 24 meses
ESTRUCTURA DEL APARATO
• FRONTAL con ventana y luces de señalización LED
• BOCINA EXPONENCIAL de aluminio con unidad magnetodinámica de 50W
• CIERRE hermético con llave de sección triangular
• AUTODIAGNÓSTICO DE CONTROL CADA 24 H relacionado con la ausencia de tensión de red, con el nivel de tensión de la batería y con la impedancia del altavoz. Tres LED de control, ubicados en la tarjeta electrónica interna, indican las eventuales anomalías
- SISTEMA TRADICIONAL: un relé con contacto C-NC-NA permite la transmisión de la señal de anomalía
- SISTEMA PCS: las señalizaciones de anomalía aparecen en la pantalla de la CENTRAL PCS
FUNCIÓN
4 niveles de alarma (alerta, evacuación, cese de alarma, incendio).
Este último se puede activar mediante inversión de polaridad desde la central contra incendios, de acuerdo con la norma UNI EN 54-3.
IMPORTANTE: es posible asociar cuatro señales luminosas a los cuatro sonidos:
NIVEL 1 | ALERTA | ÁMBAR
NIVEL 2 | EVACUACIÓN | ROJO
NIVEL 3 | FIN DE ALARMA | VERDE
NIVEL 4 | INCENDIO | PANEL ÓPTICO
La sirena dispone en total de 8 sonidos. Tiene una configuración predeterminada que asocia los sonidos a 4 niveles de alerta, personalizable a través de un dip-switch.
DOS BARRAS LUMINOSAS LED FRONTALES
Una transparente de dos colores (verde y naranja) y una roja, para las funciones de control:
PLACA METÁLICA CON:
• CPR
• número de serie
• datos técnicos
• fecha de producción
* El valor del nivel sonoro previsto por la norma EN54-3 está disponible bajo petición
MANDO A DISTANCIA
Incluido en el embalaje para el SISTEMA TRADICIONAL
SEO 1SEV/4S-AA / PCS
SEO 1SEV/4S-AA 55303
SEO 1SEV/4S-AA PCS 55333
LED VERDE INTERMITENTE = ESTADO ACTIVO conexión a la red eléctrica y funcionamiento eficiente del dispositivo. El color verde está desactivado durante cualquier alarma.
LED NARANJA INTERMITENTE = FALLO falta de red eléctrica, nivel bajo de batería o altavoz interrumpido. LED ROJO INTERMITENTE = ALARMA EN CURSO.
PROGRESIVIDAD DEL SONIDO Esta función permite evitar un shock a las personas cercanas al aparato. La intensidad del sonido aumenta en 10 segundos desde el nivel mínimo (75 dB) hasta el nivel máximo (configurado mediante el POTENCIÓMETRO de regulación). La función se puede desactivar a través del selector dip-switch.
OPCIONES DE SISTEMA
SISTEMA TRADICIONAL: el dispositivo SEO 1SEV/4S-AA dispone de un RECEPTOR RADIO del tipo superheterodino 433,92 Mhz - interconectado con el equipo electrónico para pruebas (alerta/evacuación) mediante un CONTROL REMOTO con código de acceso programable según las necesidades del usuario (n. 1.024 combinaciones), equipado con un código estándar ya memorizado.
SISTEMA PCS: el dispositivo SEO 1SEV/4S-AA PCS cuenta con un MÓDULO de COMUNICACIÓN I/O - 4 IN/4 OUT con doble AISLANTE DE LÍNEA. El componente se asignará durante la programación para la comunicación serial con la CENTRAL SEO SEV SY1 o SY2.
CERTIFICACIONES
CONFORME A LA NORMA UNI 11744
NUMERO CPR
SEO 1SEV 4S-AA 2852-CPR-0172
SEO 1SEV 4S-AA PCS 2852-CPR-0173
ESCAPE
Sirena electrónica multifuncional certificada EN54-3. Desarrollada con tecnología multicanal, SIR-E FA permite gestionar dos niveles de alarma diferentes (pre-alarma, alarma) que se pueden activar mediante contactos eléctricos independientes. Multisonido: 13 sonidos certificados EN54-3.
Puede ser instalado con:
Consulta la sección BASES en las pág. 56-57 * FA: uso solo en DC SIR-E FA
TENSIÓN DE TRABAJO
Uso permitido solo con bases LT 12/24V DC
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +70°C
Grado de protección: IP65
Funcionamiento continuo
Clase II de aislamiento
CARACTERÍSTICAS MECÁNICAS
Policarbonato autoextinguible con alta resistencia al impacto, apto para aplicaciones en exteriores gracias al grado de protección IP65.
CARACTERÍSTICAS ACÚSTICAS
Zumbador electromagnético que produce:
• PRE-ALARMA, un potente sonido electrónico de hasta 100 dB (sonido seleccionable mediante dip-switch entre 12 sonidos certificados EN54-3)
• ALARMA, un potente sonido electrónico de hasta 100 dB (1 sonido continuo certificado EN54-3: UNI 11744 DE EVACUACIÓN).
CERTIFICACIONES
Es necesario combinar los dispositivos con una base: ver las páginas 56-57
SIR-E LED FA
Sirena electrónica con luz LED multifuncional certificada EN54-3. Desarrollada con tecnología multicanal, SIR-E LED FA permite gestionar dos niveles de alarma diferentes (pre-alarma, alarma) que se pueden activar mediante contactos eléctricos independientes. Multisonido: 13 sonidos certificados EN54-3 y luz con efecto estroboscópico.
TENSIÓN DE TRABAJO
Uso permitido solo con bases LT 12/24V DC
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +70°C
Grado de protección: IP65
Funcionamiento continuo
Clase II de aislamiento
CARACTERÍSTICAS MECÁNICAS
Policarbonato autoextinguible con alta resistencia al impacto, apto para aplicaciones en exteriores gracias al grado de protección IP65.
CARACTERÍSTICAS ACÚSTICAS Y LUMINOSAS
Zumbador electromagnético. 4 LED Bright dispuestos a 360°
• PRE-ALARMA, un potente destello triple (efecto estroboscópico) combinado con un potente sonido electrónico de hasta 100 dB (sonido seleccionable mediante dip-switch entre 12 sonidos certificados EN54-3)
• ALARMA, un potente destello triple (efecto estroboscópico) combinado con un potente sonido electrónico de hasta 100 dB (1 sonido continuo certificado EN54-3: UNI 11744 DE EVACUACIÓN).
CERTIFICACIONES
2852-CPR-0178
Puede ser instalado con:
FA: uso solo en DC
Consulta la sección BASES en las pág. 56-57
Es necesario combinar los dispositivos con una base: ver las
ESCAPE
SLR FA
Cúpulas
Puede ser instalado con:
* FA: uso solo en DC
Consulta la sección BASES en las pág. 56-57
Es necesario combinar los dispositivos con una base: ver las páginas 56-57
Dispositivo LED certificado EN54-23* (24V DC) de alto rendimiento óptico. SLR FA dispone de un efecto luminoso de monolámpara.
*Certificación EN54-23 solo para la versión con luz blanca (código 90125)
TENSIÓN DE TRABAJO
Uso permitido solo con bases LT 12/24V DC
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +70°C
Grado de protección: IP66
Funcionamiento continuo
Clase II de aislamiento
CARACTERÍSTICAS MECÁNICAS
Policarbonato autoextinguible con alta resistencia al impacto, apto para aplicaciones en exteriores gracias al grado de protección IP66.
CARACTERÍSTICAS LUMINOSAS
2x LED SuperBright de alta luminosidad, con lente de Fresnel interna, producen luz intermitente, destello único (FPM: 1F 85±10).
CERTIFICACIONES
2852-CPR-0169
ESCAPE
XLF FA
Cúpulas
Puede ser instalado con:
Consulta la sección BASES en las pág. 56-57 * FA: uso solo en DC
Es necesario combinar los dispositivos con una base: ver las páginas 56-57
Dispositivo LED certificado EN54-23* (24V DC) de alto rendimiento óptico. XLF FA dispone de un efecto luminoso de monolámpara. Disponible con lente
*Certificación EN54-23 solo para la versión con luz blanca (código 90127)
TENSIÓN DE TRABAJO
Uso permitido solo con bases LT 12/24V DC
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: -30° +70°C
Grado de protección: IP66
Funcionamiento continuo
Clase II de aislamiento
CARACTERÍSTICAS MECÁNICAS
Policarbonato autoextinguible con alta resistencia al impacto, apto para aplicaciones en exteriores gracias al grado de protección IP66.
CARACTERÍSTICAS LUMINOSAS
1x LED SuperBright de alta luminosidad, luz intermitente, destello único (FPM: 1F 85±10).
CERTIFICACIONES
Lente Fresnel para la señalizacíon a larga distancia
ESCAPE
SE 120 FA
EL-7L FA
SE 120 FA es una sirena electrónica certificada EN54-3, diseñada para aplicaciones industriales en las que se requieran robustez y un alto rendimiento.
EL-7L FA es una luz de señalización diseñada para aplicaciones industriales en las que se requieran parámetros de alto rendimiento en términos de cobertura luminosa.
Gracias al módulo NFC integrado y a la especial aplicación MySirena, la conexión, la configuración y el diagnóstico de la sirena y de la luz son muy sencillos.
SE 120 FA: Multisonido - 8 sonidos conforme a EN54-3 >60dB(A) <120dB(A). Disponible en color gris o rojo.
EL-7L FA: Diferentes efectos luminosos (destello único conforme a EN54-23).
Base disponible en color gris o rojo y LED blanco o rojo.
TENSIÓN DE TRABAJO
24V DC
CARACTERÍSTICAS GENERALES
Temperatura de funcionamiento: SE 120 FA: -30° +70°C - EL-7L FA: -40° +60°C
Grado de protección: IP66-IP69K
Resistencia al impacto: IK08
Funcionamiento continuo
Clase II de aislamiento
CARACTERÍSTICAS MECÁNICAS
Policarbonato autoextinguible con alta resistencia al impacto (IK08), apto para aplicaciones en exteriores gracias al grado de protección IP66-IP69K. Fijación por tornillos estándar no suministrados.
CARACTERÍSTICAS ACÚSTICAS
SE 120 FA - Multisonido: 8 sonidos conforme a EN54-3 >60dB(A) <120dB(A). 8 niveles de volumen para cada sonido.
CARACTERÍSTICAS LUMINOSAS
EL-7L FA - 7 LED de elevada luminosidad que producen diferentes efectos luminosos con la posibilidad de personalizar el número de destellos/min. a través de la aplicación MySirena. Se puede conectar hasta un máximo de 7 dispositivos y seleccionar su modo de destello (síncrono, alternado, secuencial). Destello único conforme a EN54-23 (FPM: 1F 85).
CERTIFICACIONES
EN54-3
24
NUMERO CPR SE 120 FA EN54-3 2852-CPR-0216
EN54-23
25
NUMERO CPR EL-7L FA EN54-23 2852-CPR-0219
Conformes a la Directiva Red
Sirena S.p.A.
C.so Moncenisio 5 10090 Rosta (TO) | Italia T: +39 011.95.68.555
www.sirena.it info@sirena.it sirena.spa@cert.sirena.it
Sirena SpA can modify this catalogue at any time without prior notice. No parts of this catalogue, including text, images and logos, may be reproduced, partially reproduced or forwarded via electronic means without prior written authorization of Sirena SpA. All data reproduced in this catalogue have been edited and checked with the best possible accuracy, however Sirena SpA does not accept any liability for errors and omissions in drawings, descriptions or technical data in this catalogue.
Free sample not intended for sale Ref. 01131 02/2025
