KABELHYGIEJNE
KABELFØRINGSSYSTEMER
STANDARD TRÅDKABELBAKKER
- bakker med lås
Indholdsfortegnelse
Kabelbakker S20 - S22N, S121-S123 side 4 - 5
Kabelbakker K25 - K91 side 6 - 7
Montagevejledning
Produktoversigt
side 7 - 8
side 10 - 11
SILTEC KABELFØRINGSSYSTEMER
SILTEC kabelføringssystem er udviklet med henblik på optimal funktion og med vægt på enkelthed og tilgængelighed af hensyn til grundig rengøring og varmeafgivelse .
SILTEC kabelføringssystem er et langtidsholdbart kvalitetsprodukt fremstillet af stål af bedste kvalitet, hvilket forhindrer tendens til korrosion og giver fremragende kemisk modstandsdygtighed .

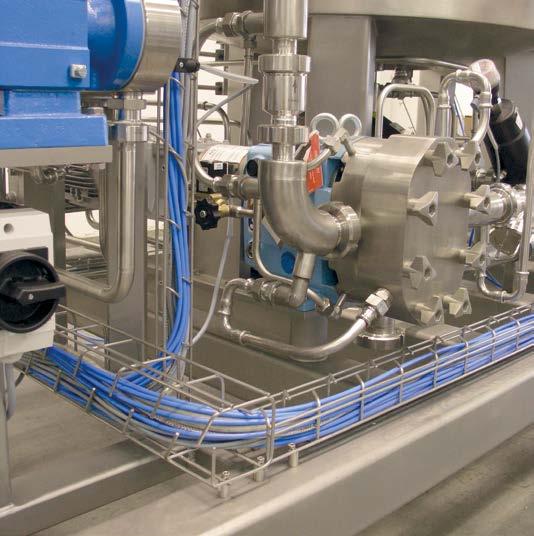

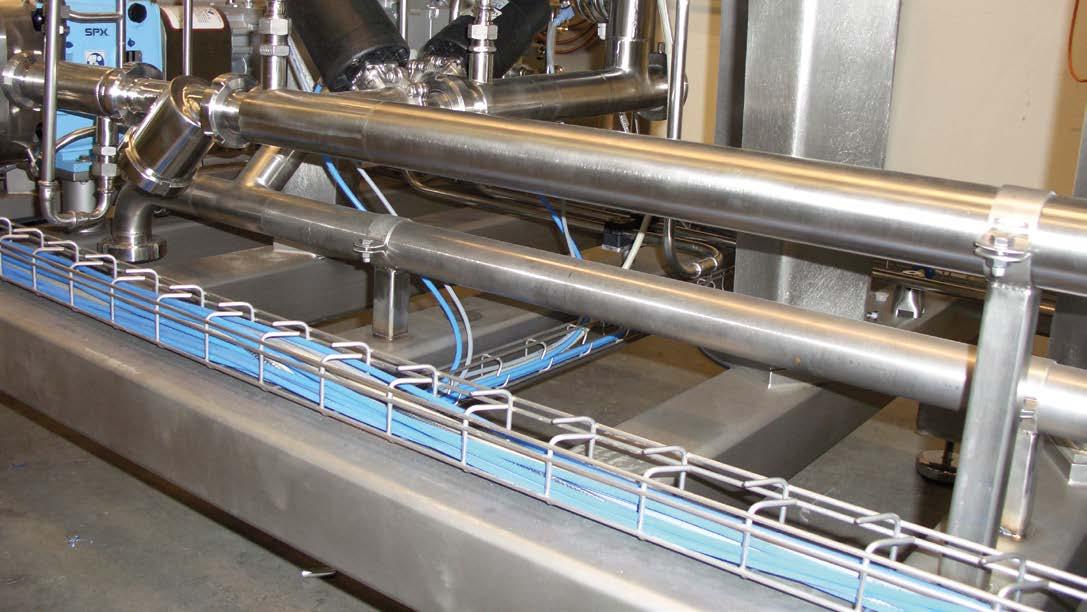

SILTEC kabelføring er velegnet til
• Fødevareindustrien
• Kemisk industri
• Træindustrien
• Maskinbyggere
• Kontor og EDB miljøer
• El-installation generelt

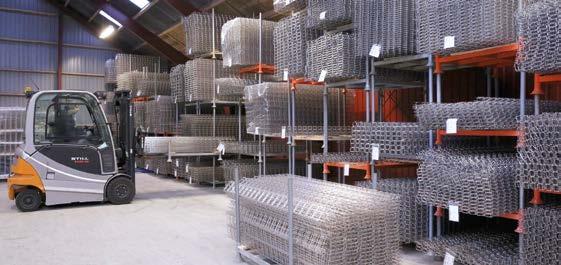

Kabelbakkerne leveres i længder af 3 m .
Bredden varierer fra 25 mm til 600 mm og højden fra 25 mm til 125 mm .
Kabelbakker med individuelle mål kan fremstilles efter ønske .

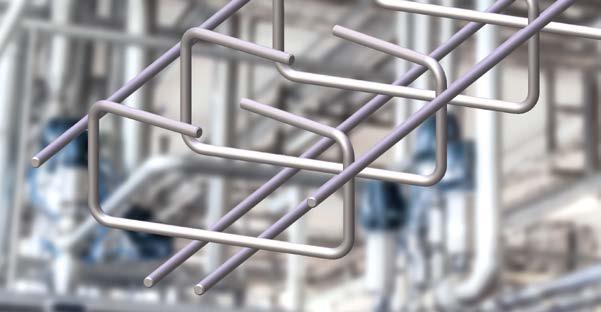

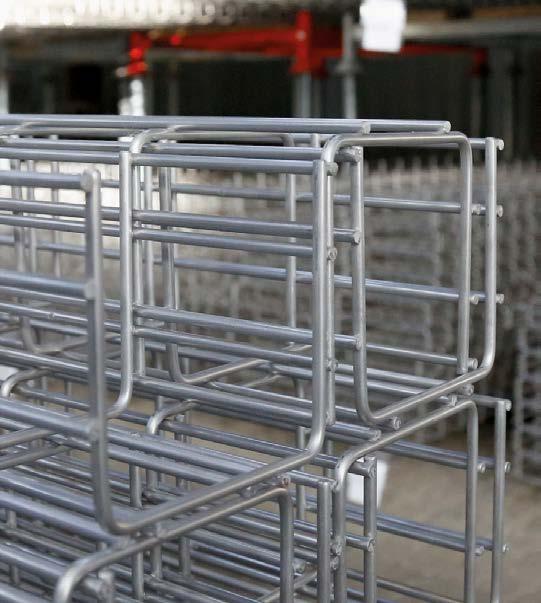

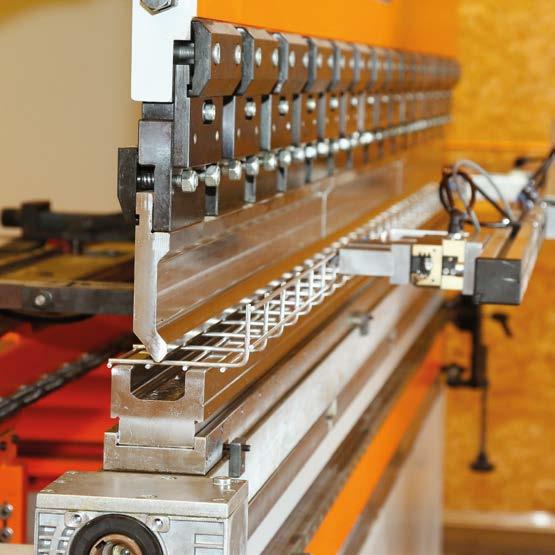

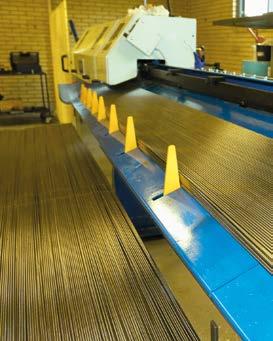

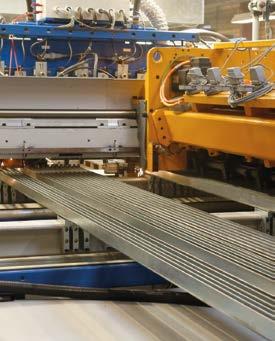

Alle kabelbakker er fremstillet af runde materialer, der er skånsomme mod kabler og slanger .
Siltec kabel bakker er fremstillet i
• Rustfrit stål
• Varmegalvaniseret materiale
• El galvaniseret materiale
Siltec kabelføringssystem løser problemer med transport af energi i kabler - enkelt, effektivt og miljørigtigt .
SILTEC KABELFØRINGSSYSTEM
- leveres i følgende typer trådkabelbakker
Åbne standard kabelbakker Kabelbakker med lås Compact bakker, åbne Kabelbakker - svær model
Kabelbakker f ét lag kabler Kabelbakker til ét kabel
Hertil kommer en lang række specialbakker samt et omfattende program af ophængs- og samlingsdele og tilbehør

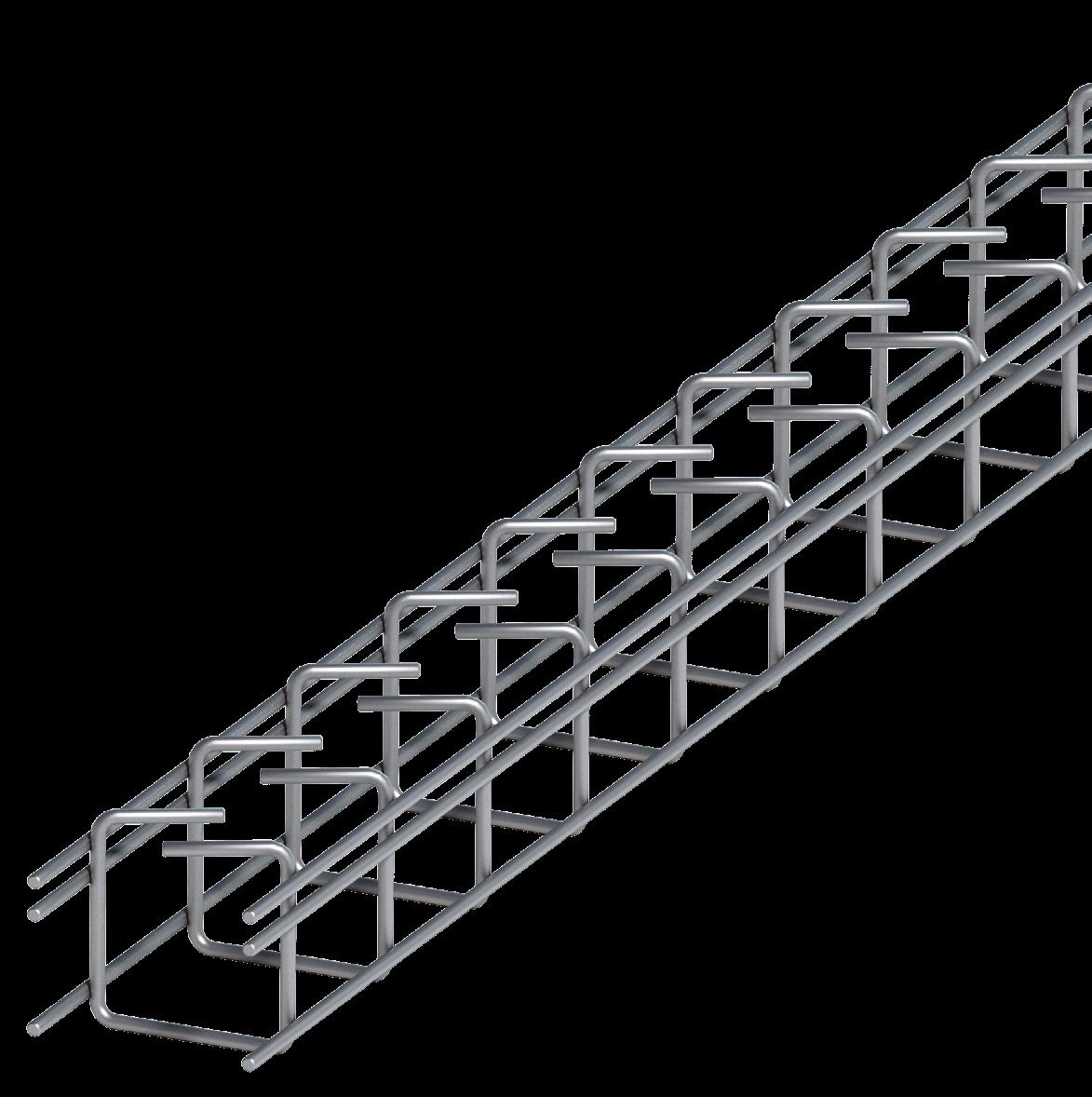

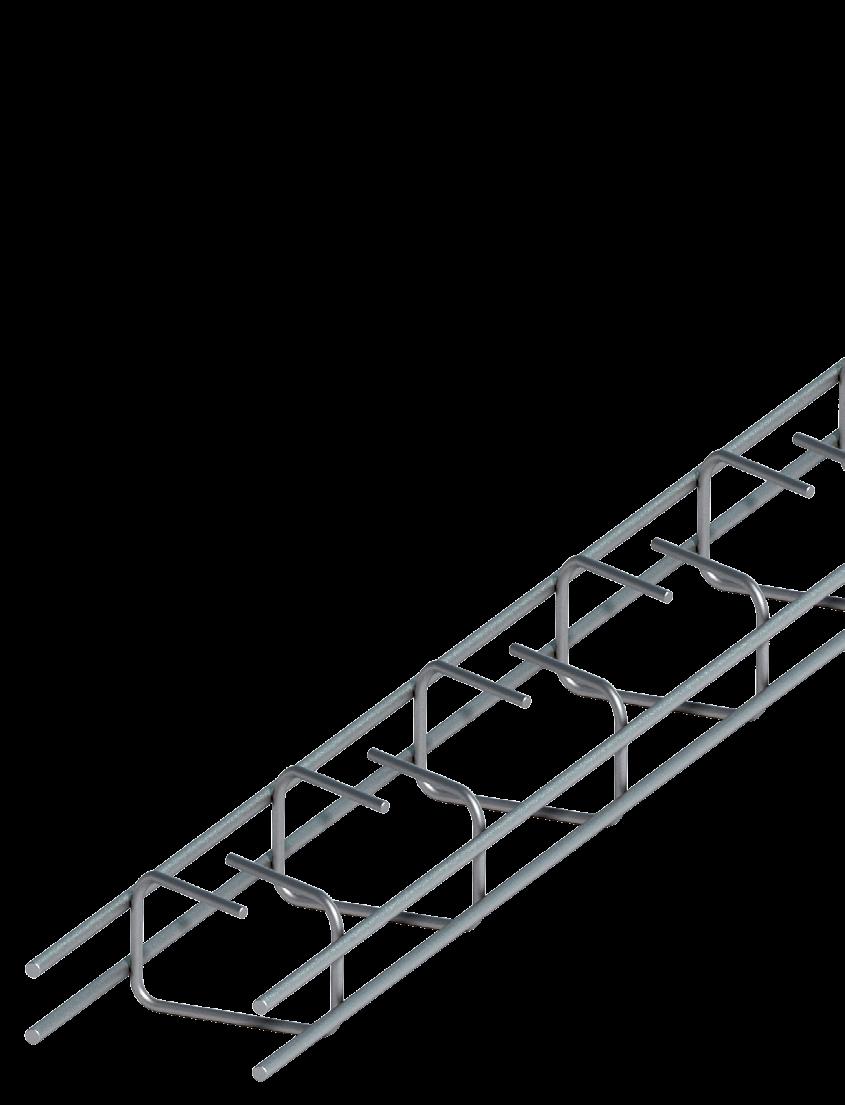

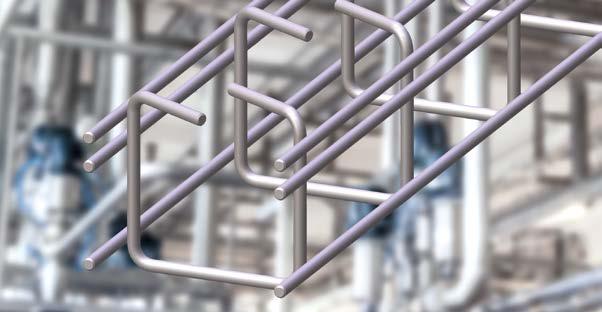

Siltec Kabelbakker med lås
S22N:
S40 Samlesæt
Rustf. Aisi 316 570598 650501 7 Galvaniseret 570598 550501 8 Elforzinket 570598 350501 0
S41 Samlesæt
Rustf. Aisi 316 570598 650502 4 Galvaniseret 570598 550502 5 Elforzinket 570598 350502 7
S85 Skillevæg A: 2000 mm
Rustf. Aisi 316 570598 680590 2 Galvaniseret 570598 580590 3 Elforzinket 570598 380590 5
S87 Spændebeslag
Rustf. Aisi 316 570598 680596 4
Galvaniseret 570598 580596 5 Elforzinket 570598 380596 7
S15 Plastprop ø4 mm - sort
Polypropylen 570598 199621 6
S19 Boltsaks 570598 210002 5
S40B Koblingsplade
Rustf. Aisi 316 570598 650512 3 Galvaniseret 570598 550512 4 Elforzinket 570598 350512 6
S40W Koblingsplade
Rustf. Aisi 316 570598 650514 7
S41B Koblingsplade
Rustf. Aisi 316 570598 650513 0
Galvaniseret 570598 550513 1
Elforzinket 570598 350513 3
S42 Samlebeslag
Rustf. Aisi 316 570598 650508 6
Galvaniseret 570598 550508 7 Elforzinket 570598 350508 9
S71 Loftpendel S71/250
Aisi 316 570598 665571 2 Galvaniseret 570598 565571 3 Elforzinket 570598 365571 5
S71/750
S72 Loftpendel forlænger
3
1
Elforzinket 570598 365575 3
S119 Boltsaks 570598 210003 2
S73 Loftpendel
A: 1000 mm
Rustf. Aisi 316 570598 665572 9
Galvaniseret 570598 565572 0
Elforzinket 570598 365572 2
Ophængsebeslag
S46 Ophængsbeslag
Vandret: A
Rustfri Aisi 316 570598 655540 1
S56 Ophængsbeslag
Rustfri Aisi 316 570598 655550 0
S157 Ophængsbeslag
Lodret D
Rustfri Aisi 304 570598 755551 6
S14M Ophæng
Polypropylen ø4mm 570598 199611 7
Disponering
Samlingsdele
Anvendelsesmuligheder med koblingsplader S40B, S40W
S47 Ophængsbeslag
Vandret: A
Rustfri Aisi 316 570598 655541 8
S57 Ophængsbeslag
Lodret D
Rustfri Aisi 316 570598 655551 7
S48 Ophængsbeslag
Lodret A
Rustfri Aisi 316 570598 655542 5
S155 Ophængsbeslag
Lodret D Rustfri Aisi 316 570598 650155 2
S45M Montageplade
Vandret: A B C
Rustf. Aisi 316 570598 655531 9 Galvaniseret 570598 555531 0 Elforzinket 570598 355531 2
S14BD Ophæng, detekterbar
Polypropylen ø4 mm 570598 199630 8
S50 Ophængsbeslag
Lodret D
Rustfri Aisi 316 570598 655544 9
S156 Ophængsbeslag
Lodret D
Rustfri Aisi 304 570598 755550 9
S14 Ophæng
Polypropylen ø4 mm 570598 199610 0
S14MBD Ophæng, detekterbar
Polypropylen ø4mm 570598 199631 5
Vandret A: Vandret B: Vandret C: Lodret D:
Siltec Kabelbakker med lås
Måltegninger
Alle dimensioner i millimeter!
Anvendelsesmulighed
Disponering
Ophæng
S71/S72/S73
Vandret A: Vandret B: Vandret C: Lodret D:
Værktøj
Ophængsmuligheder
Vandret A
Pendler
Vandret B
Vandret C
Lodret D
Montageplader/Dåseplader
S80-81
S35-36-37-38
S30-35-36-37-38
S80-81
S21-2226-28-29-30 35-36-37-38
S80-81
Vinkelbeslag
Vinkler
Vertikal bøjninger
S90 S87
S86
Skilleplade
Teer og kryds
S90
S42 S43
S20-21-22-25-26-27-28-29-30-35-36-37-38
S27-28-29-35-36-37-38
S42 S90
S43
S15-16-17
Bøjninger
SILTEC har kabelbakker
Kabelbakke - åben
S25
S26
25 x 25 x 3000 mm - ø4 mm
Rustfri Aisi 316 570598 620105 6
Rustfri Aisi 304 570598 720105 5
Galvaniseret 570598 520105 7
Elforzinket 570598 320105 9
50 x 50 x 3000 mm - ø4 mm
Rustfri Aisi 316 570598 620106 3
Rustfri Aisi 304 570598 720106 2
Galvaniseret 570598 520106 4
Kabelbakke - åben
S30M-X
S30-X
S35-X
- ø4
Aisi 304 570598 786181 5
8
4
75 x 75 x 3000 mm - ø4 mm
Rustfri Aisi 316 570598 620107 0
Galvaniseret 570598 520107 1
Elforzinket 570598 320106 6 S27
Elforzinket 570598 320107 3 S28
100 x 100 x 3000 mm - ø6 mm Rustfri Aisi 316 570598 620108 7
35 x 40 x 3000 mm - ø4 mm
Aisi 304 570598 720117 8
570598 520117 0
45 x 60 x 3000 mm - ø4 mm
Rustfri Aisi 316 570598 620118 6
Rustfri Aisi 304 570598 720118 5
570598 320117 2 S30
Galvaniseret 570598 520118 7
45 x 60 x 3000 mm - *ø5 mm
Rustfri Aisi 316 570598 620119 3
Rustfri Aisi 304 570598 720119 2
Elforzinket 570598 320118 9 S30*
Galvaniseret 570598 520119 4 Elforzinket 570598 320119 6 S35
55 x 100 x 3000 mm - ø4 mm
55 x 100 x 3000 mm - *ø5 mm
Rustfri Aisi 316 570598 640120 3 Rustfri Aisi 304 570598 740120 2
Rustfri Aisi 304 570598 720120 8 Galvaniseret 570598 520120 0 Elforzinket 570598 320120 2 S35*
Galvaniseret 570598 540120 4
55 x 150 x 3000 mm - ø5 mm
Rustfri Aisi 316 570598 620120 9 Rustfri Aisi 304 570598 720121 5
Elforzinket 570598 340120 6 S35W
Galvaniseret 570598 520121 7
55 x 200 x 3000 mm - ø5 mm
Rustfri Aisi 316 570598 640121 0
Rustfri Aisi 304 570598 740121 9
Elforzinket 570598 320121 9 S36
Galvaniseret 570598 540121 1
55 x 300 x 3000 mm - ø5 mm
Rustfri Aisi 316 570598 640122 7 Rustfri Aisi 304 570598 740122 6
Elforzinket 570598 340121 3 S37
Galvaniseret 570598 540122 8
55 x 400 x 3000 mm - ø5 mm
Rustfri Aisi 316 570598 640123 4
Rustfri Aisi 304 570598 740123 3
Elforzinket 570598 340122 0 S38
Galvaniseret 570598 540123 5
55 x 500 x 3000 mm - ø5 mm
Rustfri Aisi 316 570598 640124 1
Rustfri Aisi 304 570598 740124 0
Elforzinket 570598 340123 7 S39
55 x 600 x 3000 mm - ø5 mm
Rustfri Aisi 304 570598 740126 4
Galvaniseret 570598 540126 6
Galvaniseret 570598 540124 2 S39W
S36-X 70 x 207 x 3000
Kabelbakke - Compact
- ø5 mm
Aisi 304 570598 786185 3
