K A B E L H Y G I E J N E K A B E L F Ø R I N G S S Y S T E M E R

TRÅDKABELBAKKER - til ét kabel

PRODUKTINFORMATION

Indholdsfortegnelse Kabelbakker S320 - S337 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

side

4-5

Dimensioner og montagevejledning . . . . . . . . . . . . . . . . . . . . . . . . . .

side

4-5

Produktoversigt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

side

6-7

2

SILTEC KABELFØRINGSSYSTEMER SILTEC kabelføringssystem er udviklet med henblik på optimal funktion og med vægt på enkelthed og tilgængelighed af hensyn til grundig rengøring og varmeafgivelse.

Kabelbakkerne leveres i længder af 3 m.

Bredden varierer fra 25 mm til 600 mm og højden fra 25 mm til 125 mm.

Kabelbakker med individuelle mål kan fremstilles efter ønske.

Alle kabelbakker er fremstillet af runde materialer, der er skånsomme mod kabler og slanger.

SILTEC kabelføringssystem er et langtidsholdbart kvalitetsprodukt fremstilllet af stål af bedste kvalitet, hvilket forhindrer tendens til korrosion og giver fremragende kemisk modstandsdygtighed.

Siltec kabel bakker er fremstillet i

SILTEC kabelføring er velegnet til • Fødevareindustrien • Kemisk industri • Træindustrien • Maskinbyggere • Kontor og EDB miljøer • El-installation generelt

• Rustfrit stål • Varmegalvaniseret materiale • El galvaniseret materiale Siltec kabelføringssystem løser problemer med transport af energi i kabler - enkelt, effektivt og miljørigtigt.

SILTEC KABELFØRINGSSYSTEM

- leveres i følgende typer trådkabelbakker

Åbne standard kabelbakker

Kabelbakker med lås

Kabelbakker f. ét lag kabler

Kabelbakker til ét kabel

Compact bakker, åbne

Kabelbakker - svær model

Hertil kommer en lang række specialbakker samt et omfattende program af ophængs- og samlingsdele og tilbehør.

3

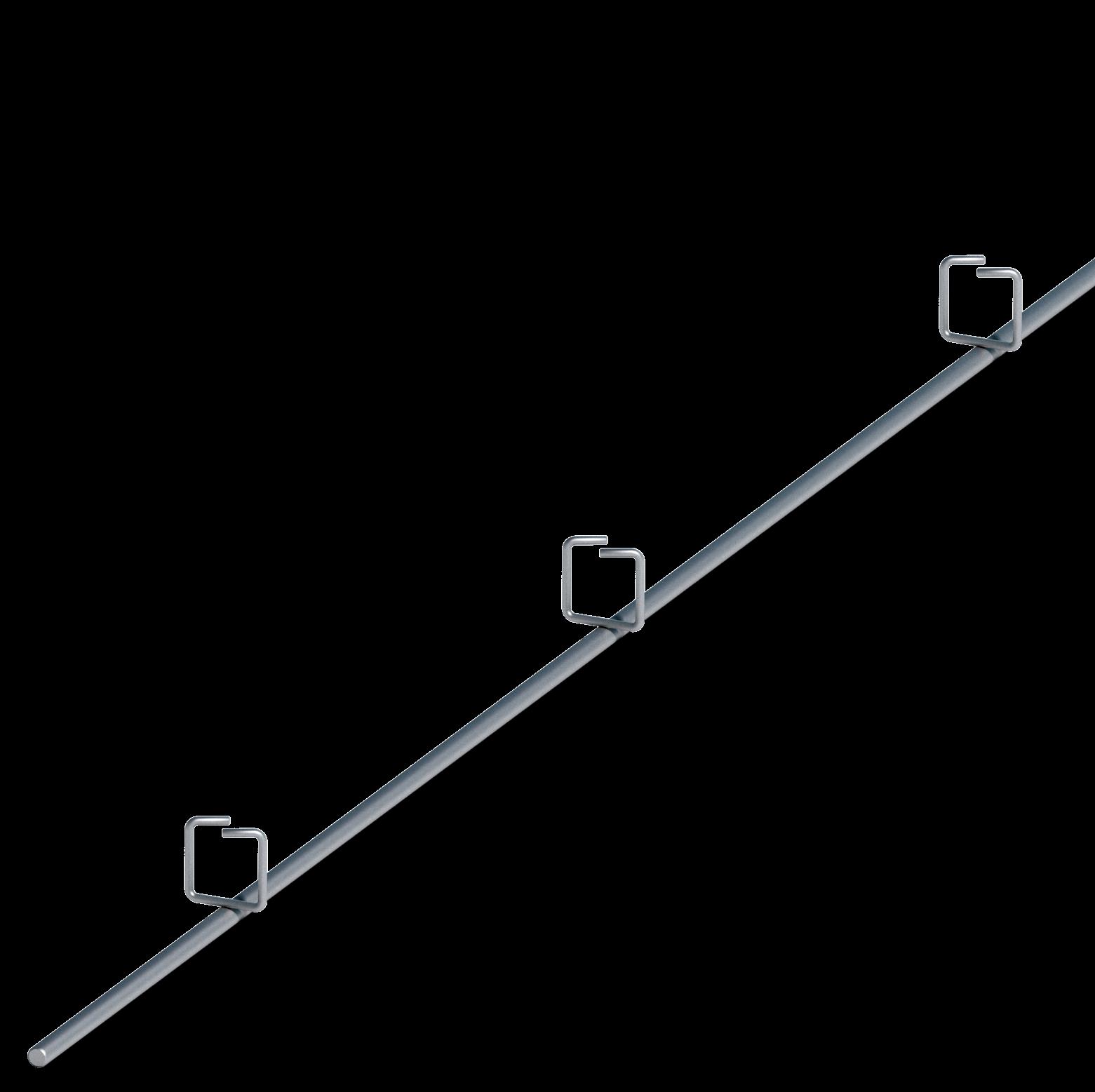

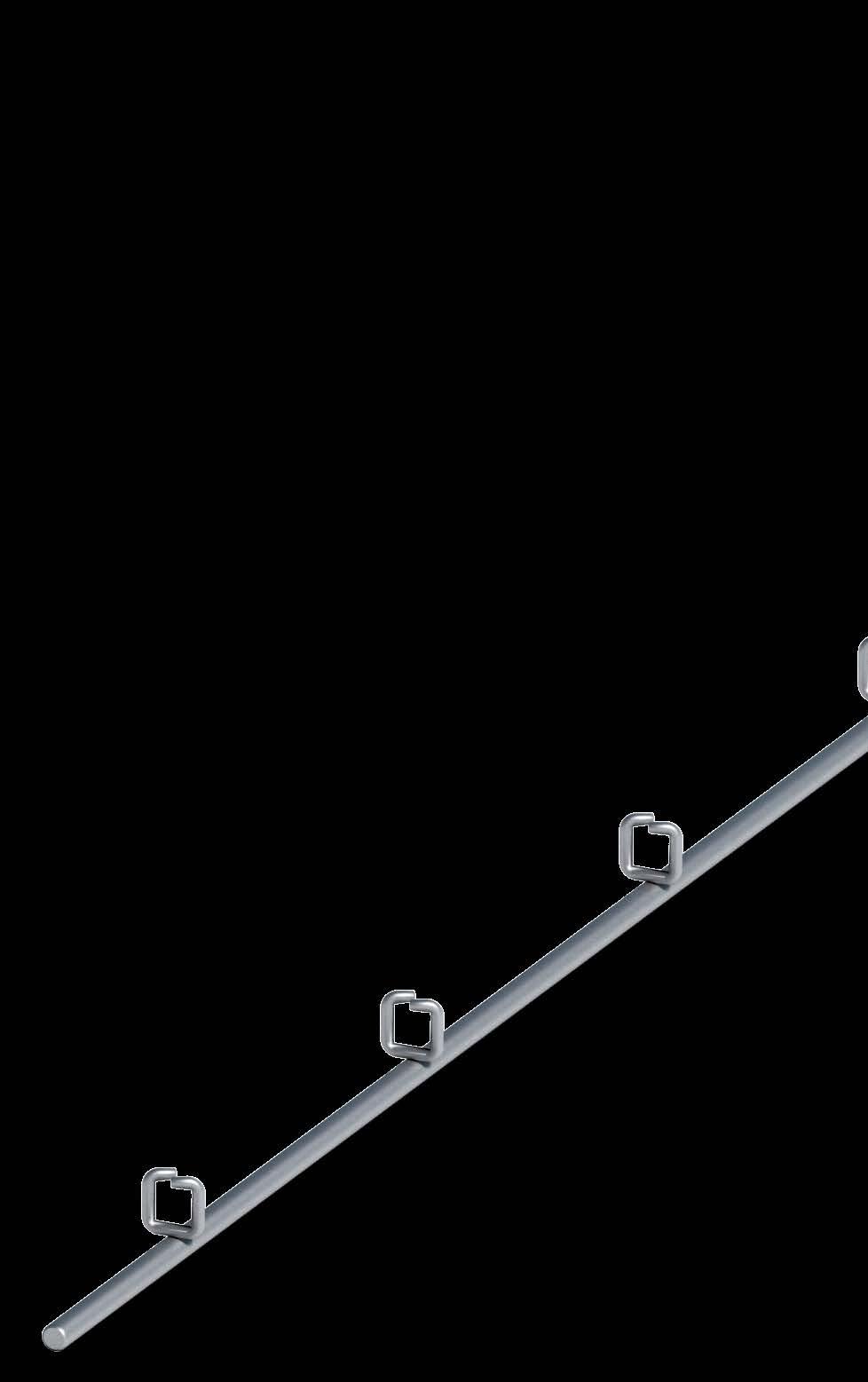

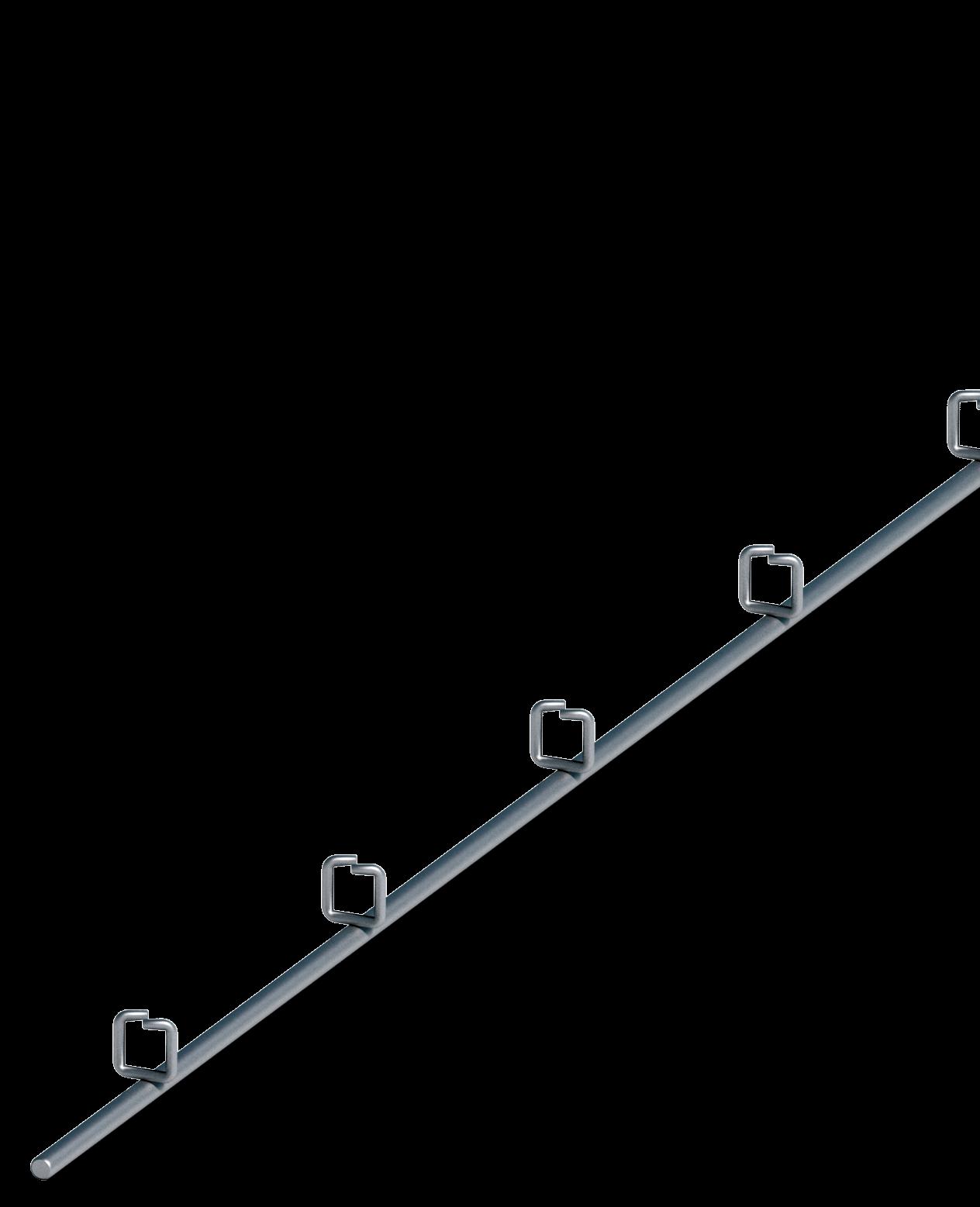

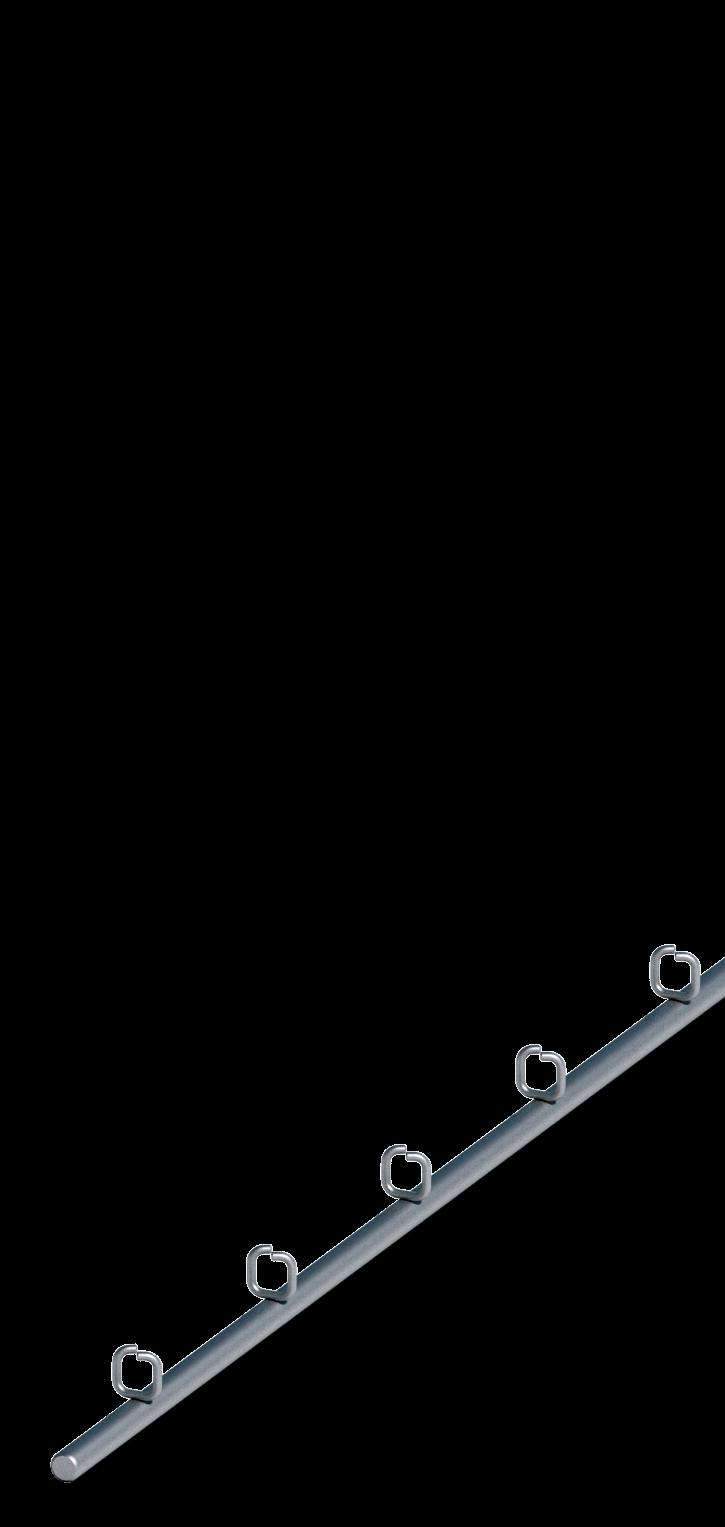

Siltec Kabelbakker til ét kabel

Ophæng for skruemontage

5 x 5 x 3000 mm - ø5 mm Rustfri Aisi 316 570598 699320 3

S320

S330

S331

S 332

570598 699330 2

570598 699331 9

570598 699332 6

Polypropylen

Polypropylen

14

5 x 5 x 3000 mm - ø5 mm Rustfri Aisi 316 570598 699321 0

S321

20

7 ø 25

ø 29

ø 12

S330BD

570598 199633 9

Polypropylen Detekterbar

Polypropylen Detekterbar

8 x 8 x 3000 mm - ø5 mm Rustfri Aisi 316 570598 699322 7

S322

14

S324

ø 29

S334

S90

S333

20

6 MM

5 MM

S91

16 x 16 x 3000 mm - ø5 mm Rustfri Aisi 316 570598 699325 8

S325

30

5 MM ø 25

30

12 x 12 x 3000 mm - ø5 mm Rustfri Aisi 316 570598 699324 1

S334

7

10 x 10 x 3000 mm - ø5 mm Rustfri Aisi 316 570598 699323 4

S323

S331

570598 699330 2

30

6 MM

27 x 27 x 3000 mm - ø5 mm Rustfri Aisi 316 570598 699327 2



S327





Dimensioner og montage

B A

B

A

S331

D C

Alle dimensioner i millimeter!

Mål i mm.

S320

S321

S322

S323

S324

S325

S327

Kabel dim.:

ø3 - 5

ø3 - 5

ø4 - 7

ø7 - 10

ø9 - 12

ø11 - 16

ø11 - 26

A:

5

5

8

10

12

16

27

B:

5

5

8

10

12

16

27

C:

3000

3000

3000

3000

3000

3000

3000

D:

50

100

100

100

100

200

200

S330

S331

S332

5 MM

Ved anvendelse af 3 eller 4 S331 skal S 91 anvendes.

5 MM

Variabel

S324, S325 & S327 Max. 1 kabelbakke

4

Ophæng for svejsemontage S333

S334

S336

S337

S338

S339

S340

570598 699333 3

570598 699334 0

570598 699336 4

570598 699337 1

570598 699338 8

570598 699339 5

570598 699340 1

15

15

10

25

40



5 MM

15

15



2



30

15

15

55



15

ø 30

 

S336

Ledning / slange kan låses efter behag

S338-39-40

S337

S331

S331

S324, S325 & S327 Max. 1 kabelbakke

S324, S325 & S327 Max. 1 kabelbakke

5



SILTEC har kabelbakker til alle formål

Kabelbakke - åben

S30M-X

Kabelbakke - åben

S25

25 x 25 x 3000 mm - ø4 Rustfri Aisi 316 570598 620105 6 Rustfri Aisi 304 570598 720105 5 Galvaniseret 570598 520105 7 Elforzinket 570598 320105 9

S30-X

S26

50 x 50 x 3000 mm - ø4 Rustfri Aisi 316 570598 620106 3 Rustfri Aisi 304 570598 720106 2 Galvaniseret 570598 520106 4 Elforzinket 570598 320106 6

S35-X

75 x 75 x 3000 mm Rustfri Aisi 316 570598 620107 0 Galvaniseret 570598 520107 1 Elforzinket 570598 320107 3

S36-X

S27 S28 S30M

S30*

45 x 60 x 3000 mm - *ø5 Rustfri Aisi 316 570598 620119 3 Rustfri Aisi 304 570598 720119 2 Galvaniseret 570598 520119 4 Elforzinket 570598 320119 6

S115 S116 S125

55 x 100 x 3000 mm - ø4 Rustfri Aisi 304 570598 720120 8 Galvaniseret 570598 520120 0 Elforzinket 570598 320120 2

S35*

55 x 100 x 3000 mm - *ø5 Rustfri Aisi 316 570598 640120 3 Rustfri Aisi 304 570598 740120 2 Galvaniseret 570598 540120 4 Elforzinket 570598 340120 6

S35W

55 x 150 x 3000 mm - ø5 Rustfri Aisi 316 570598 620120 9 Rustfri Aisi 304 570598 720121 5 Galvaniseret 570598 520121 7 Elforzinket 570598 320121 9

S36

55 x 200 x 3000 mm - ø5 Rustfri Aisi 316 570598 640121 0 Rustfri Aisi 304 570598 740121 9 Galvaniseret 570598 540121 1 Elforzinket 570598 340121 3

S37

55 x 300 x 3000 mm - ø5 Rustfri Aisi 316 570598 640122 7 Rustfri Aisi 304 570598 740122 6 Galvaniseret 570598 540122 8 Elforzinket 570598 340122 0

S38

55 x 400 x 3000 mm - ø5 Rustfri Aisi 316 570598 640123 4 Rustfri Aisi 304 570598 740123 3 Galvaniseret 570598 540123 5 Elforzinket 570598 340123 7

S39W

70 x 114 x 3000 mm - ø4 Rustfri Aisi 304 570598 786181 5

70 x 207 x 3000 mm - ø5 Rustfri Aisi 304 570598 786185 3

Kabelbakke - Compact 35 x 40 x 3000 mm - ø4 Rustfri Aisi 304 570598 720117 8 Galvaniseret 570598 520117 0 Elforzinket 570598 320117 2

S30

S39

70 x 68 x 3000 mm - ø4 Rustfri Aisi 304 570598 786180 8

100 x 100 x 3000 mm Rustfri Aisi 316 570598 620108 7

45 x 60 x 3000 mm - ø4 Rustfri Aisi 316 570598 620118 6 Rustfri Aisi 304 570598 720118 5 Galvaniseret 570598 520118 7 Elforzinket 570598 320118 9

S35

50 x 57 x 3000 mm - ø4 Rustfri Aisi 304 570598 786175 4

S126 S127 S128 S129 S130 S131

55 x 500 x 3000 mm - ø5 Rustfri Aisi 316 570598 640124 1 Rustfri Aisi 304 570598 740124 0 Galvaniseret 570598 540124 2

S132

55 x 600 x 3000 mm - ø5 Rustfri Aisi 304 570598 740126 4 Galvaniseret 570598 540126 6

S133 6

9 x 23 x 3000 mm - ø3 Rustfri Aisi 304 570598 720115 4

13 x 30 x 3000 mm - ø3 Rustfri Aisi 304 570598 720116 1

8 x 24x 2800 mm - ø3 Rustfri Aisi 316 570598 610105 9

30 x 50 x 3000 mm - ø4 Rustfri Aisi 304 570598 790126 9

30 x 75 x 3000 mm - ø4 Rustfri Aisi 304 570598 790127 6

30 x 100 x 3000 mm - ø4 Rustfri Aisi 304 570598 790128 3

30 x 125 x 3000 mm - ø5 Rustfri Aisi 304 570598 790129 0

30 x 150 x 3000 mm - ø5 Rustfri Aisi 304 570598 790130 6

30 x 250 x 3000 mm - ø5 Rustfri Aisi 304 570598 790131 3

30 x 350 x 3000 mm - ø5 Rustfri Aisi 304 570598 790132 0

30 x 450 x 3000 mm - ø5 Rustfri Aisi 304 570598 790133 7

Kabelbakke med lås

S20 S20N S21 S21N S22 S22N S121 S123

Kabelbakker til ét lag kabler 25 x 25 x 3000 mm - ø4 Rustfri Aisi 316 570598 610100 4 Galvaniseret 570598 510100 5 Elforzinket 570598 310100 7

S520

25 x 25 x 3000 mm - ø4 Rustfri Aisi 304 570598 710100 3

S521

50 x 50 x 3000 mm - ø4 Rustfri Aisi 316 570598 610101 1 Galvaniseret 570598 510101 2 Elforzinket 570598 310101 4

S522

50 x 50 x 3000 mm - ø4 Rustfri Aisi 304 570598 710101 0

S523

75 x 75 x 3000 mm - ø4 Rustfri Aisi 316 570598 610102 8 Galvaniseret 570598 510102 9 Elforzinket 570598 310102 1

S524

75 x 75 x 3000 mm - ø4 Rustfri Aisi 304 570598 710102 7

K40 K90 K26 K41 K91

12 x 74 x 3000 mm Rustfri Aisi 304 570598 720521 3

8 x 114 x 3000 mm Rustfri Aisi 304 570598 720522 0

12 x 114 x 3000 mm Rustfri Aisi 304 570598 720523 7

17 x 114 x 3000 mm Rustfri Aisi 304 570598 720524 4

Kabelbakke - svær

25 x 50 x 3000 mm - ø4 Rustfri Aisi 304 570598 710121 8

S235

25 x 100 x 3000 mm - ø4 Rustfri Aisi 304 570598 710123 2

S236 S237

K25

8 x 74 x 3000 mm Rustfri Aisi 304 570598 720520 6

25 x 25 x 3000 mm - ø4 Rustfri Aisi 304 570598 789104 1

S238

40 x 40 x 3000 mm - ø4 Rustfri Aisi 304 570598 789102 7

S239

40 x 90 x 3000 mm - ø4 Rustfri Aisi 304 570598 789106 5

S240

25 x 25 x 3000 mm - ø4 Rustfri Aisi 304 570598 789105 8

S428

40 x 40 x 3000 mm - ø4 Rustfri Aisi 304 570598 789103 4

S436

40 x 90 x 3000 mm - ø4 Rustfri Aisi 304 570598 789107 2

S437 S438 7

100 x 100 x 3000 mm - ø5 Rustfri Aisi 316 570598 688235 4 Galvaniseret 570598 588235 5

100 x 200 x 3000 mm - ø5 Rustfri Aisi 316 570598 688236 1 Galvaniseret 570598 588236 2

100 x 300 x 3000 mm - ø5 Rustfri Aisi 316 570598 688237 8 Galvaniseret 570598 588237 9

100 x 400 x 3000 mm - ø5 Rustfri Aisi 316 570598 688238 5 Galvaniseret 570598 588238 6

100 x 500 x 3000 mm - ø5 Rustfri Aisi 316 570598 688239 2 Galvaniseret 570598 588239 3

100 x 600 x 3000 mm - ø5 Rustfri Aisi 316 570598 688240 8 Galvaniseret 570598 588240 9

100 x 100 x 3000 mm - ø5 Rustfri Aisi 304 570598 799428 5

100 x 200 x 3000 mm - ø5 Rustfri Aisi 304 570598 799436 0

100 x 300 x 3000 mm - ø5 Rustfri Aisi 316 570598 688437 2 Rustfri Aisi 304 570598 799437 7

100 x 400 x 3000 mm - ø5 Rustfri Aisi 316 570598 688438 9 Rustfri Aisi 304 570598 799438 4
