SILTEC kabelbakke med lås er en ny patenteret bakke, hvor man kan ”sy“ ledninger og slanger ind og ud uden brug af værktøj og clips til fastgørelse. Denne bakke er særdeles velegnet til bløde ledninger og slanger, hvor de skal tages ind og ud ved service, udskiftninger eller lignende.
SILTEC kabelbakke med lås er velegnet på maskiner og konstruk-tioner. Den er utrolig nem at tilpasse maskinerne.
KABELBAKKE MED LÅS
Ved udskæring af tråde kan kabelbakken bøjes i alle retninger. Kabelbakken er ligeledes velegnet til kontorlokaler, hvor Edb-anlæg osv. jævnligt flyttes, og man har brug for, at alle kan tage ledninger ind og ud af systemet.
Type S20N og S21N har som en nyhed en større afstand mellem trådene. For at fixere kablerne kan man klemme nogle af tværtrådene med en fladtang. Man undgår derved brug af strips.
Alle mål er i mm.
* +/- 3mm
DATA BLAD 1 : 2
SILTEC kabelbakke med lås er en ny patenteret bakke, hvor man kan ”sy“ ledninger og slanger ind og ud uden brug af værktøj og clips til fastgørelse. Denne bakke er særdeles velegnet til bløde ledninger og slanger, hvor de skal tages ind og ud ved service, udskiftninger eller lignende.
SILTEC kabelbakke med lås er velegnet på maskiner og konstruktioner. Den er utrolig nem at tilpasse maskinerne.
KABELBAKKE MED LÅS
Ved udskæring af tråde kan kabelbakken bøjes i alle retninger. Kabelbakken er ligeledes velegnet til kontorlokaler, hvor Edb-anlæg osv. jævnligt flyttes, og man har brug for, at alle kan tage ledninger ind og ud af systemet.
Type S22N, S121 og S123 har som en nyhed en større afstand mellem trådene. For at fixere kablerne kan man klemme nogle af tværtrådene med en fladtang. Man undgår derved brug af strips.
Alle mål er i mm. * +/- 3mm
DATA BLAD 1 : 3
SILTEC kabelbakker type S25, S26, S27, S28 og S29 er dimensioneret, så man kan fastgøre slanger, kabler og ledninger med ledningsklemmer, se side 5 og 8 i produktinformationen. Ved anvendelse af ledningsklemmer får man afstand mellem ledninger og opfylder hermed de nye krav til varmeafgivelse samt de stærkt stigende krav til hygiejne i forbindelse med uønsket bakterieopbygning, ophobning af brandbart støv osv.
KABELBAKKE
Ved udklipning af tråde kan man nemt lave bøjninger og sving uden at anvende ekstra beslag. Se side 6 i produktinformationen.
Bakkerne er ligeledes konstrueret til at sideophænge med ophængsbeslag S45 eller specialbeslagene på side 9 i produktinformationen. Disse ophængsbeslag er en nem og billig ophængsmetode.
Alle mål er i mm. * +/- 3mm
DATA BLAD 1 : 4
SILTEC kabelbakker type S30, S35, S36, S37, S38 og S39 er traditionelle kabelbakker med lave sidekanter. S30 og S35 kan sideophænges. S36, S37, S38 og S39 skal ophænges på vinkelkonsoller eller lignende.
KABELBAKKE
SILTEC kabelbakker er fleksible og nemme at arbejde med. Den åbne konstruktion giver let tilgængelige installationer. Alt er fremstillet i runde materialer, hvilket gør den meget skånsom mod installationerne.
Alle mål er i mm.
* +/- 3mm
DATA BLAD 1 : 5
SILTEC kabelbakker af type S115, S116 og S125 til S133 er med sidevægge på 11 – 36 mm i højden og 37 – 320 mm i bredden. Trådtykkelse fra 3 – 5 mm specielt fremstillet til maskinbyggere.
Undtagen type S125 har alle kabelbakker 2 bundtråde.
Montagen foretages normalt med vægbeslag, klem- eller svejsbar, eller eksisterende konstruktioner.
Siltec- kabelbakker er fleksible og nemme at håndtere .
TRÅD KABELBAKKE
Det åbne design giver let tilgængelige installationer. Alt er fremstillet af runde emner der skåner installationerne ved anvendelse i:
Levnedsmiddelindustrien
Konfektureindustrien
Kemisk og farmaceutisk industri
Mejerier
Anlæg til ferskvand
Bryggerier
Alle mål er i mm. * +/- 3mm
DATA BLAD 1 : 6
Siltec kabelbakker af typen S428, S436, S437 og S438 er udstyret med høje sidevægge på 100mm med en trådtykkelse på 5mm.
Montagen foretages normalt på Vinkelkonsoller eller lignende konstruktioner.
Siltec kabelbakker er fleksible og nemme at håndtere
Det åbne design sikrer en nem montage
KABELBAKKE - SVÆR MODEL
Alt er fremstillet af runde materialer og skåner dermed installationerne ved anvendelse i:
Levnedsmiddelindustrien
Konfektureindustrien
Kemisk og farmaceutisk industri
Mejerier
Anlæg til ferskvand
Bryggerier
Alle mål er i mm
* +/- 3mm
DATA BLAD 1 : 7
Siltec kabelbakker af typen S30M-X, S30-X, S35-X og S36-X
er med indadbøjede sider og udført i 4 og 5mm, der giver høj styrke ved vridning og bøjning.
Montagen foretages normalt på Vinkelkonsoller er lignende konstruktioner.
Siltec kabelbakker er fleksible og nemme at håndtere
Den let lukkede konstruktion forhindrer at kablerne rutsjer ud ved ilægning i S30M-X, S30X, S35-X og S36-X og kan bruges som alternative til typerne S20 – S123.
KABELBAKKE – TYPE C
Alt er fremstillet af runde materialer og skåner dermed installationerne ved anvendelse i:
Levnedsmiddelindustrien
Konfektureindustrien
Kemisk og farmaceutisk industri
Mejerier
Anlæg til ferskvand
Bryggerier
Alle mål er i mm
* +/- 3mm
DATA BLAD 1 : 8
SILTEC - kabelbakker svær model af typen S235 til S240 er beregnet til meget stor belastning og understøtter op til 6000 mm bredde.
Siderne er forstærket med en 5 mm zig-zag-tråd for at forhindre at bakken vrider og bøjer. Dette understøttes yderligere af de dobbelte tråde i bund og langs øverste kant.
KABELBAKKE – SVÆR MODEL
Alt er fremstillet af runde materialer og skåner dermed installationer ved anvendelse i:
Levnedsmiddelindustrien
Konfektureindustrien
Kemisk og farmaceutisk industri
Mejerier
Anlæg til ferskvand
Bryggerier
Alle mål er i mm * +/- 3mm
DATA BLAD 3 : 1
SILTEC ophængsbeslag type S45 er konstrueret således, at kabelbakker fra S20 til og med S35 kan ophænges såvel vandret som lodret. For montage på væg, pendel eller lignende har ophængsbeslag S45 to montage huller med dim. 7 x 12 mm.
Efter ophængning af kabelbakken i ophængsbeslaget kan denne låses fast i beslaget ved ombukning af flige, ligesom den kan løsnes igen ved evt. ændringer.
Beslaget er fremstillet i 2 mm plade og har udskæring i ryggen, så der ikke er mere anlægsflade end nødvendigt. Derved opnås en bedre hygiejne. Beslaget er ligeledes konstrueret med minimale vandrette flader af hensyn til hygiejnen.
Der findes specielle ophængsbeslag til alle bakker. Se side 9 i produktinformationen og datablad 3:3 og 3:4.
OPHÆNGSBESLAG TYPE S45
Alle mål er i mm.
DATA BLAD 3 : 2
Vinkelkonsoller er fremstillet af 2 mm plade. Konsollens endeflange er forsynet med 2 stk. montagehuller 10 x 15 mm til fastgørelse på mur, pendel eller lignende.
For korrekt fastgørelse skal begge montagehuller bruges.
På oversiden af vinkelkonsollen er der aflange huller for montage af kabelbakken, men derudover har man mulighed for at justere
VINKELKONSOLLER
konsollen og kabelbakken for de skævheder, der måtte være på muroverfladen.
Der er beregnet ca. 30-35 mm friplads mellem kabelbakkens inderkant og mur, dette kan dog justeres +/-
Kabelbakken skrues fast på vinkelkonsollen med 2 stk. spændebeslag type S87 + 2. stk. boltsæt S90 eller 2 stk. S90H.
Type Nr. A B C D For ophængning af kabelbakker type:
S65 145 40 82 10 x 15 S30 og S35
S66 245 40 82 10 x 15 S36
S67 345 40 82 10 x 15 S37
S68 450 40 82 10 x 15 S38
Alle mål er i mm.
DATA BLAD 3 : 3
SILTEC specialophæng fremstilles for skruemontage og som svejsebeslag. Disse beslag fremstilles kun i syrefast rustfrit stål. Beslagene er tilpasset de enkelte bakker og kan anbefales anvendt der, hvor man ønsker optimal hygiejne samt på maskiner og lignende konstruktioner. Efter ophængning af kabelbakken kan denne låses fast i beslaget ved ombukning af flige, ligesom den kan løsnes igen ved evt. ændringer, prøvemontager osv.
Type Nr.
SPECIALOPHÆNG
Beslagene er fremstillet i Aisi 316 rustfri plade og har udskæringer i ryggen, så der ikke er mere anlægsflade end nødvendigt, hvorved man opnår en bedre hygiejne.
Beslaget er ligeledes konstrueret med minimale vandrette flader af hensyn til hygiejnen. Specialbeslagene findes i produktinformationen på side 9.
For vandret montage af kabelbakker type:
S46 35 40 - Ø5 15 S20 og S25
S47 50 40 - Ø5 15 S21 og S26
S48 69 40 23 Ø5 15 S22, S27 og S30
S49 89 40 23 Ø5 15 S28
S50 109 40 23 Ø5 15 S29
TypE Nr.
For lodret montage af kabelbakker type:
S56 69 23 15 Ø5 8 S20 og S25
S57 79 40 23 Ø5 15 S21, S22, S26, S27 og S30
S156 94 22 15 Ø5 8 S20N
S157 98 40 25 Ø5 15 S21N, S22N, S121 og S123
S58 100 40 23 Ø5 15 S28 og S29
S59 117 40 23 Ø5 15 S35, S36, S37 og S38
Alle mål er i mm.
DATA BLAD 3 : 4
SILTEC specialophæng fremstilles for skruemontage og som svejsebeslag. Disse beslag fremstilles kun i syrefast rustfrit stål. Beslagene er tilpasset de enkelte bakker og kan anbefales anvendt der, hvor man ønsker optimal hygiejne samt på maskiner og lignende konstruktioner. Efter ophængning af kabelbakken i ophængsbeslaget kan bakken låses fast i beslaget ved ombukning af flige, ligesom den kan løsnes igen ved evt. ændringer, prøvemontager osv.
Nr
SPECIALOPHÆNG - SVEJSE
Beslagene er fremstillet i Aisi 316 rustfri plade og har udskæringer i ryggen, så der ikke er mere anlægsflade end nødvendigt, hvorved man opnår en bedre hygiejne.
Beslaget er ligeledes konstrueret med minimale vandrette flader af hensyn til hygiejnen. Specialbeslagene findes i produktinformationen på side 9.
Type Nr. A B C D For lodret montage af kabelbakker type:
S60 63 26 14 1,5 S20 og S25 S61 72 26 23 1,5 S21, S22, S26, S27 og S30 S62 93 26 23 1,5 S28 og S29 S63
S35, S36, S37 og S38
Alle mål er i mm.
DATA BLAD 3 : 5
Vinkelkonsoller er fremstillet i 2 mm plade med bagflange i 4 mm plade.
Denne vinkelkonsol skal anvendes, når man monterer kabelstiger eller kabelbakken med vangeforstærkning. Konsollen kan også anvendes til kabelbakker uden vangeforstærkning.
På oversiden af vinkelkonsollen er der aflange huller for montage af kabelbakken / stigen, men der ud over har man mulighed for at justere konsollen og
Type Nr.
VINKELKONSOL – SVÆR MODEL
kabelbakken for de skævheder, der måtte være på muroverfladen.
Der er beregnet ca. 30-35 mm friplads mellem stigen / kabelbakkens inderkant og mur; dette kan dog justeres +/-
Kabelbakken skrues fast på vinkelkonsollen med 2 stk. spændebeslag type S87 + 2 stk. boltsæt S90 eller 2XS90H.
A B C F G For ophængning af kabelstiger og kabelbakker med vange forstærkning type:
Alle mål er i mm
DATA BLAD 4 : 1
SILTEC loftpendel type S71 kan forsynes med loftpendelforlænger på 1000 mm. Herefter øges A-målet til 1450 mm. Topflangen kan vippes 45o fra side til side = Y. Vippefunktionen kan fastspændes med bolt. Såfremt bolten monteres i pos. X er topflange og pendel låst fast i 90o
LOFTPENDEL
Pendlen kan forsynes med ophæng på 3 sider. Ophæng S45 og vinkelkonsoller S65, S66, S67 og S68 passer til pendlen. Der skal anvendes 2 skruesæt pr. ophæng.
Ønsker man bakken centerophængt under pendlen, skal beslag S256, S257, S258, S259 eller S260 anvendes inkl. 2 boltsæt.
Alle mål er i mm.
DATA BLAD 5 : 1
SILTEC loftpendel type S73 er for centerophængning af bakker. Udover loftpendel skal der anvendes et centerophæng type S74, S75, S77, S78 eller S79. Denne loftpendel er en billigere løsning end S71, men der kan ikke hænges bakker på siden af pendlen type S73.
LOFTPENDEL
Topflangen kan vippes i den ønskede vinkel. Hvis man ønsker 2 skruer til fastgørelsen i loftet, kan den ene del af topflangen vendes. Type Nr.
Alle mål er i mm.
DATA BLAD 6 : 1
SILTEC – deleskinne til kabelbakker af typen standard, åben, compakt og svær model.
Materialetykkelsen på 1mm giver stor stabilitet og beskytter mod skader på kablerne.
Med den enkle struktur uden bøjninger og false opfylder denne deleskinne især de høje hygiejnekrav inden for:
Levnedsmiddelindustrien
Konfektureindustrien
Kemisk og farmaceutisk industri
Mejerier
Drikkevandsanlæg
Bryggerier
DELESKINNE
Alle mål er i mm
DATA BLAD 6 : 2

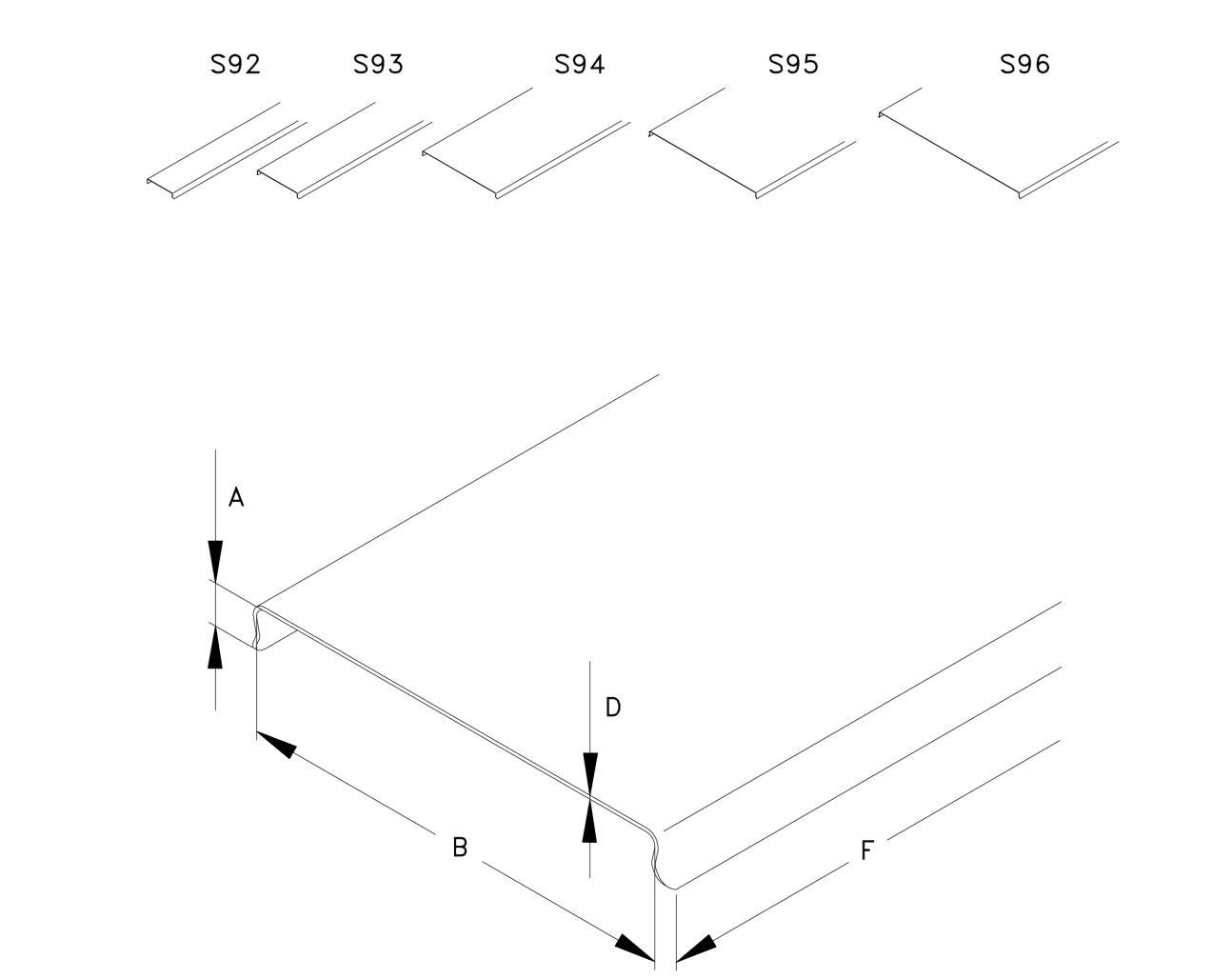

Låg til Siltec kabelbakker. Klikkes på kabelbakker af typen S30 – S38.
Låget er lavet i en materialetykkelse på 1 mm og med en længde på 2000mm
Låget ligger fast på kabelbakken.
Alle mål er i mm
DATA BLAD 6 : 3
Låg med hældning til at klikke på Siltec kabelbakker af typeb S30M – S38.
Hældningen nedsætter aflejringen af snavs og støv.
Væsker løber af og letter rengøringen.
Låget er lavet i en materialetykkelse på 1 mm og med en længde på 2000mm Låget ligger fast på kabelbakken.
