ORGANISATION DES CÂBLES
SYSTÈMES DE CHEMINEMENT DES CÂBLES
CHEMINS DE CÂBLES FIL - pour UN SEUL câble
Table des matières
Chemins de câbles S320 - S337
Dimensions et assemblage .
Pages 4 - 5
Pages 4 - 5
Présentation produit Pages 6 - 7
SYSTÈME DE CHEMINEMENT DES CÂBLES SILTEC
Le système de cheminement des câbles SILTEC a été conçu pour une fonctionnalité optimale, en mettant l’accent sur la simplicité et l'accessibilité afin de faciliter le nettoyage et la dissipation de la chaleur .
Le système de cheminement des câbles SILTEC est constitué de composants durables d'acier de la plus haute qualité, résistif à la corrosion et doté d’excellentes propriétés de résistance chimique .
Les systèmes d'acheminement des câbles SILTEC sont indiqués dans les applications suivantes:
• L'industrie alimentaire
• L’industrie chimique
• La construction de machines
• Les environnements de bureau et informatiques
• Les installations électriques en général
Les chemins de câbles sont livrés en unités de 3 mètres de long
La largeur varie de 25 à 600 mm et la hauteur de 25 à 125 mm
Les chemins de câbles sur mesure sont fabriqués sur demande .
Tous nos chemins de câbles ont les bords arrondis afin d’éliminer les risques de détérioration des câbles et gaines, et de blessures pour les installateurs et personnel de maintenance .
Les chemins de câble SILTEC sont produits en
• Acier inoxydable (Aisi 316 et 304)
• Matériel galvanisé à chaud
• Matériel électro-galvanisé
Le système de cheminement de câbles SILTEC résout les problèmes du transport de l’énergie dans les câbles - simple, efficace et respectueux de l’environnement .
SYSTÈME DE CHEMINEMENT DES CÂBLES SILTEC
- Types de chemin de câbles proposés
De plus, nous proposons un grand nombre de chemins de câbles spécialisés et un ensemble complet de pièces d'assemblage, supports et accessoires
Chemins de câbles ouverts standard
Chemins de câbles fermés
Chemins de câbles compacts ouverts
Chemins de câbles charge lourde
Chemins de câbles pour câbles empilés

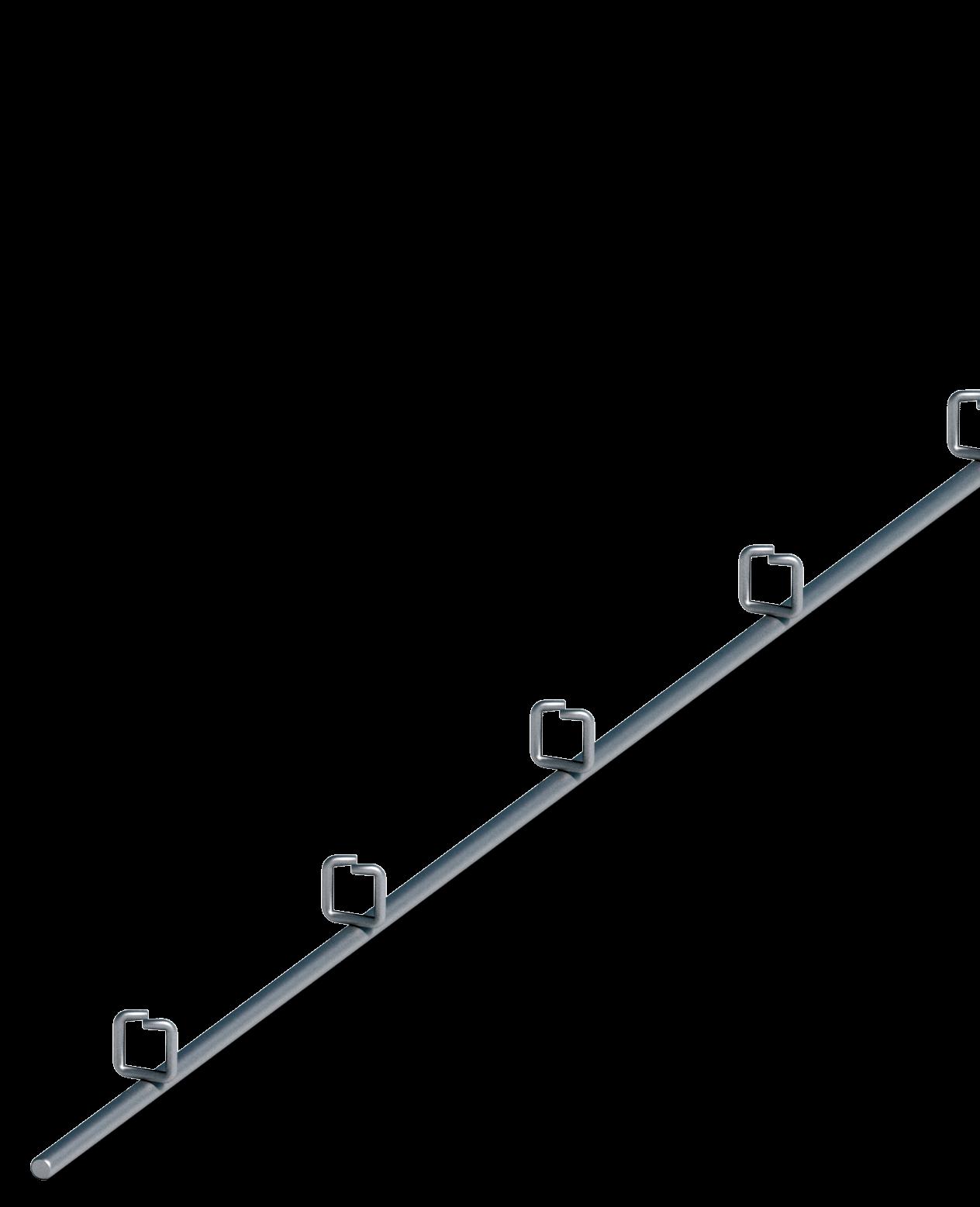

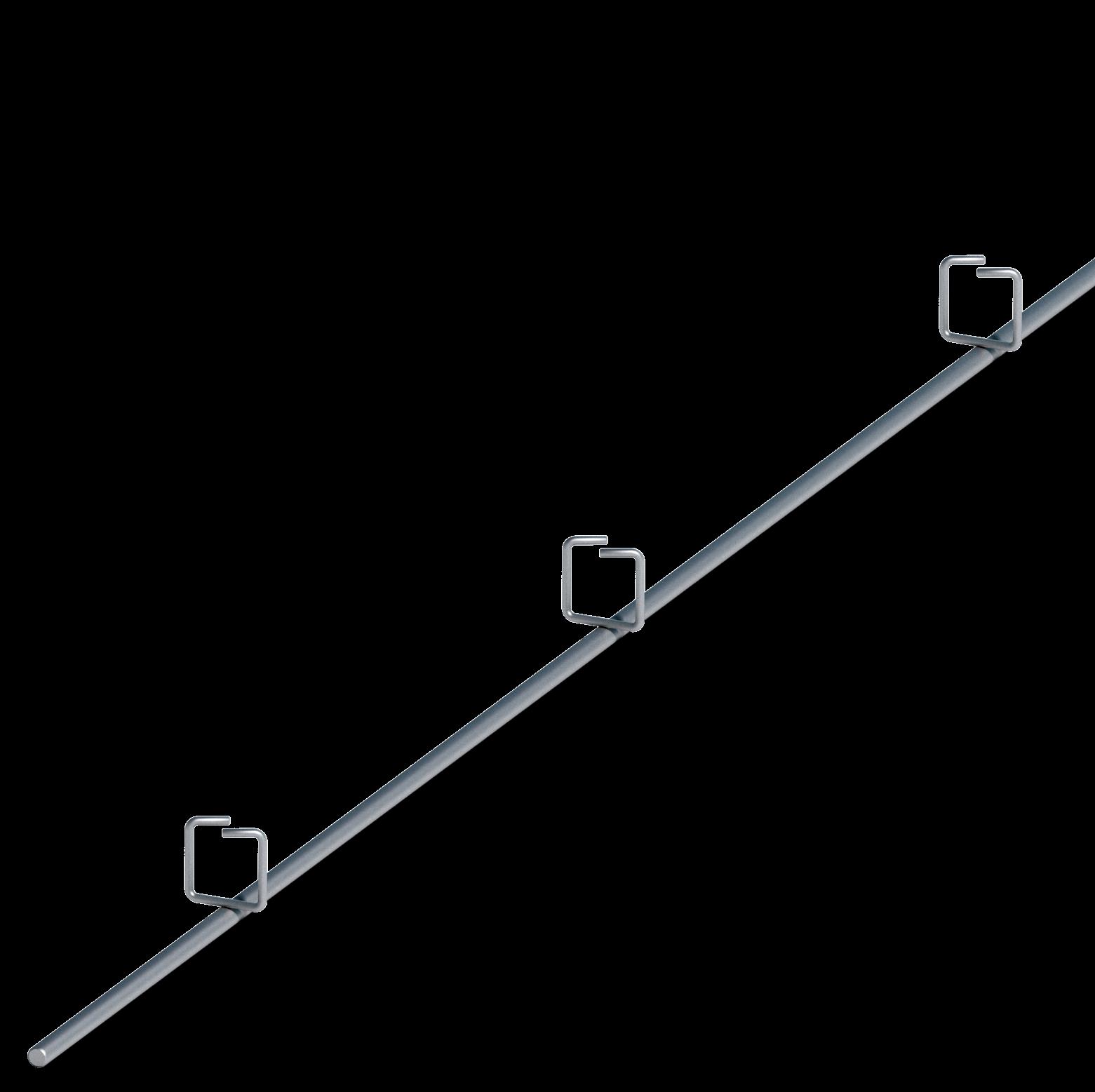

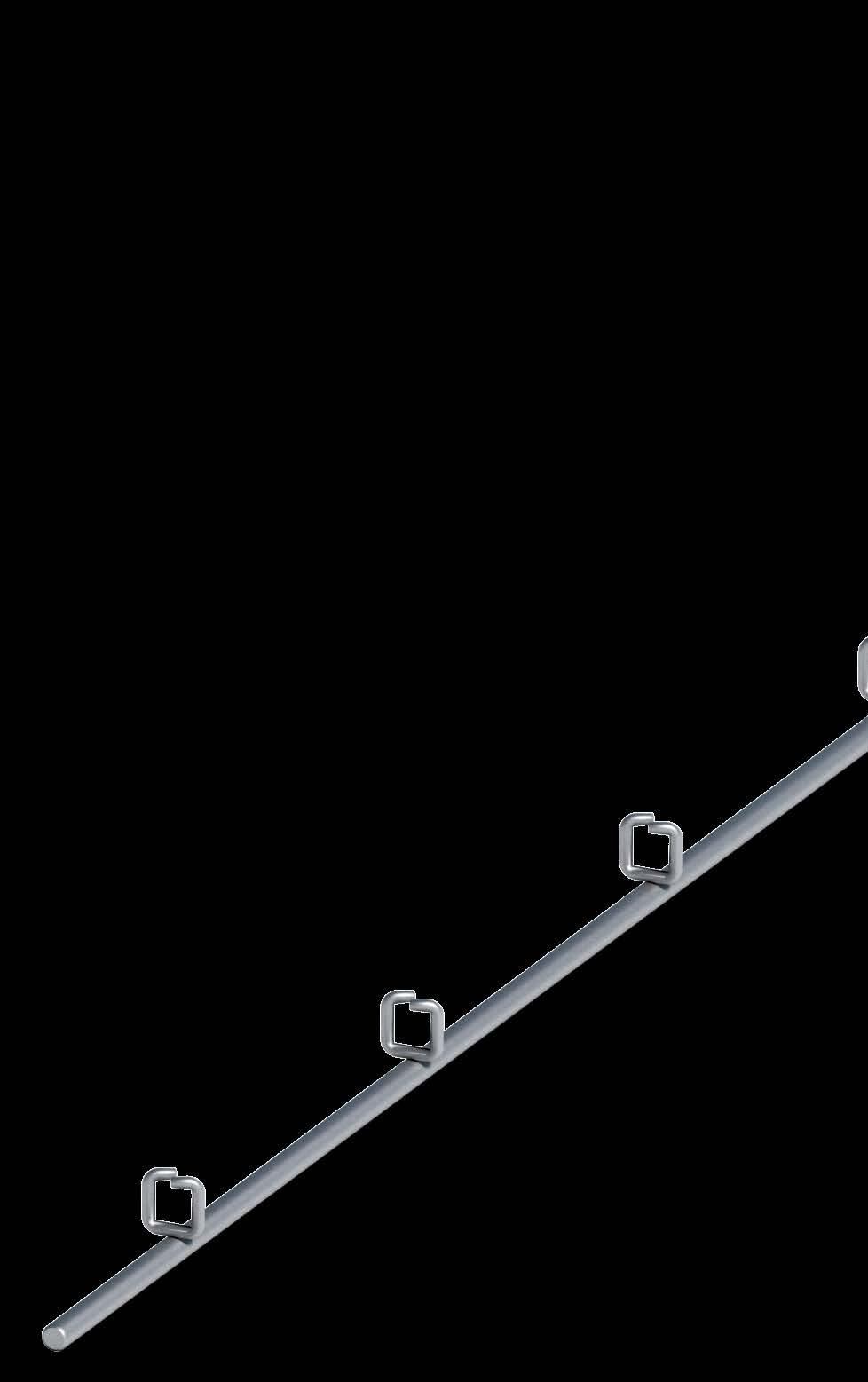

Chemins de câbles pour un seul câble
Chemin
Accessoires
Support de câble refermable
Chemins de câbles ouverts standard
S25
S26
25 x 25 x 3000 mm - ø4 mm
Acier inox. 316 570598 620105 6
Acier inox. 304 570598 720105 5
Acier galvanisé 570598 520105 7
Électrozingué 570598 320105 9
50 x 50 x 3000 mm - ø4 mm
Acier inox. 316 570598 620106 3
Acier inox. 304 570598 720106 2
Acier galvanisé 570598 520106 4
S30M-X
S30-X
S35-X
75 x 75 x 3000 mm - ø5 mm
Acier inox. 316 570598 620107 0
Acier galvanisé 570598 520107 1 Électrozingué 570598 320107 3
Électrozingué 570598 320106 6 S27
100 x 100 x 3000 mm - ø5 mm
Acier inox. 316 570598 620108 7
35 x 40 x 3000 mm - ø4 mm
Acier inox. 316 570598 720117 8 Acier galvanisé 570598 520117 0
S36-X
Chemins de câbles compacts ouverts
45 x 60 x 3000 mm - ø4 mm
Acier inox. 316 570598 620118 6
Acier inox. 304 570598 720118 5
Électrozingué 570598 320117 2 S30
Acier galvanisé 570598 520118 7
45 x 60 x 3000 mm - *ø5 mm
Acier inox. 316 570598 620119 3 Acier inox. 304 570598 720119 2
Électrozingué 570598 320118 9 S30*
Acier galvanisé 570598 520119 4
S35*
S35W
S36
S37
S38
55 x 100 x 3000 mm - ø4 mm
Acier inox. 316 570598 720120 8
Acier galvanisé 570598 520120 0 Électrozingué 570598 320120 2
Électrozingué 570598 320119 6 S35
55 x 100 x 3000 mm - *ø5 mm
Acier inox. 316 570598 640120 3
Acier inox. 304 570598 740120 2
Acier galvanisé 570598 540120 4 Électrozingué 570598 340120 6
55 x 150 x 3000 mm - ø5 mm
Acier inox. 316 570598 620120 9
Acier inox. 304 570598 720121 5
Acier galvanisé 570598 520121 7
Électrozingué 570598 320121 9
55 x 200 x 3000 mm - ø5 mm
Acier inox. 316 570598 640121 0
Acier inox. 304 570598 740121 9
Acier galvanisé 570598 540121 1 Électrozingué 570598 340121 3
55 x 300 x 3000 mm - ø5 mm
Acier inox. 316 570598 640122 7
Acier inox. 304 570598 740122 6
Acier galvanisé 570598 540122 8
Électrozingué 570598 340122 0
55 x
x 3000 mm - ø5 mm Acier inox. 316 570598 640123 4
inox. 304 570598 740123 3
galvanisé 570598 540123 5 Électrozingué 570598 340123 7
55 x 500 x 3000 mm - ø5 mm
inox. 316 570598 640124 1
inox. 304 570598 740124 0
55 x 600 x 3000 mm - ø5 mm Acier inox. 316 570598 740126 4
galvanisé 570598 540126 6
galvanisé 570598 540124 2 S39W
Chemins de câbles fermés
25
25 x 25 x 3000 mm - ø4 mm
Chemins de câbles pour câbles
50
75
CABLE SANITATION
