ORGANISATION DES CÂBLES

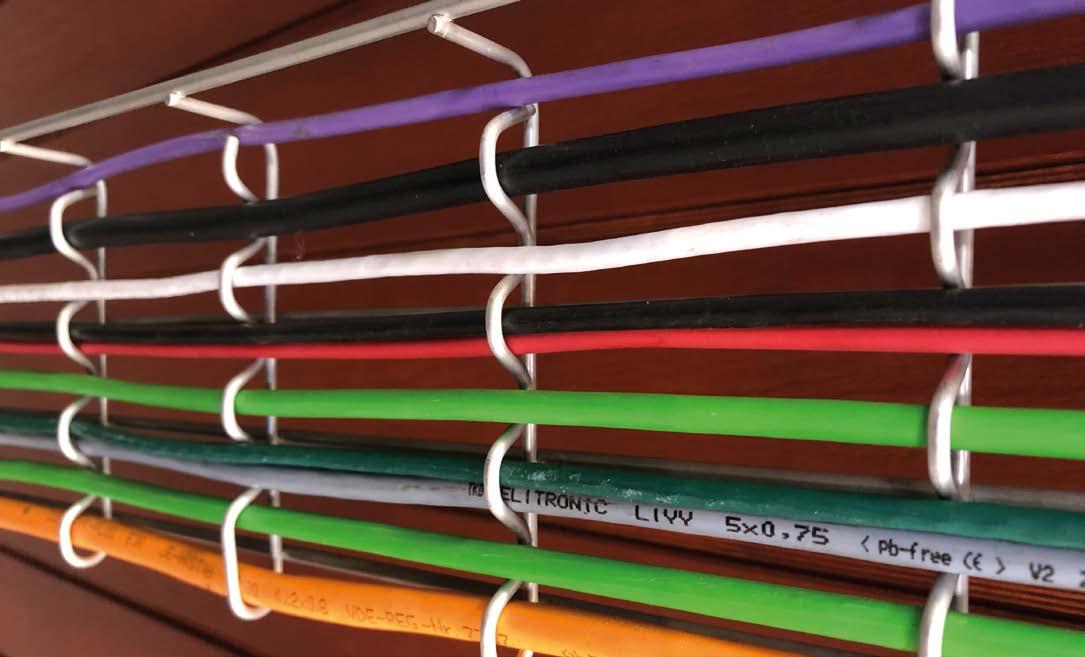

SYSTÈMES DE CHEMINEMENT DES CÂBLES
- pour la séparation des câbles
pour câbles
Table des matières

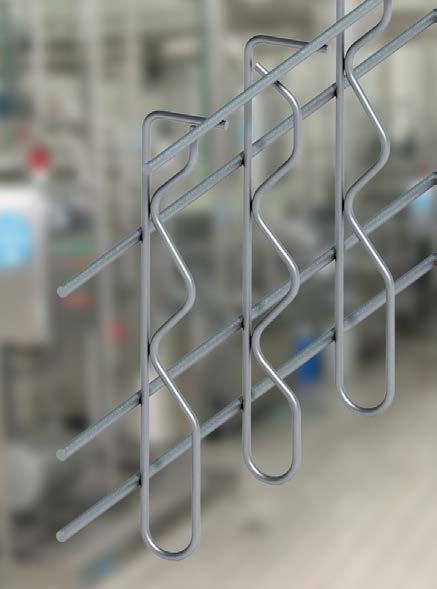

Chemins de câbles pour séparation des câbles S810 - S832 . . . . . Pages 4 - 5

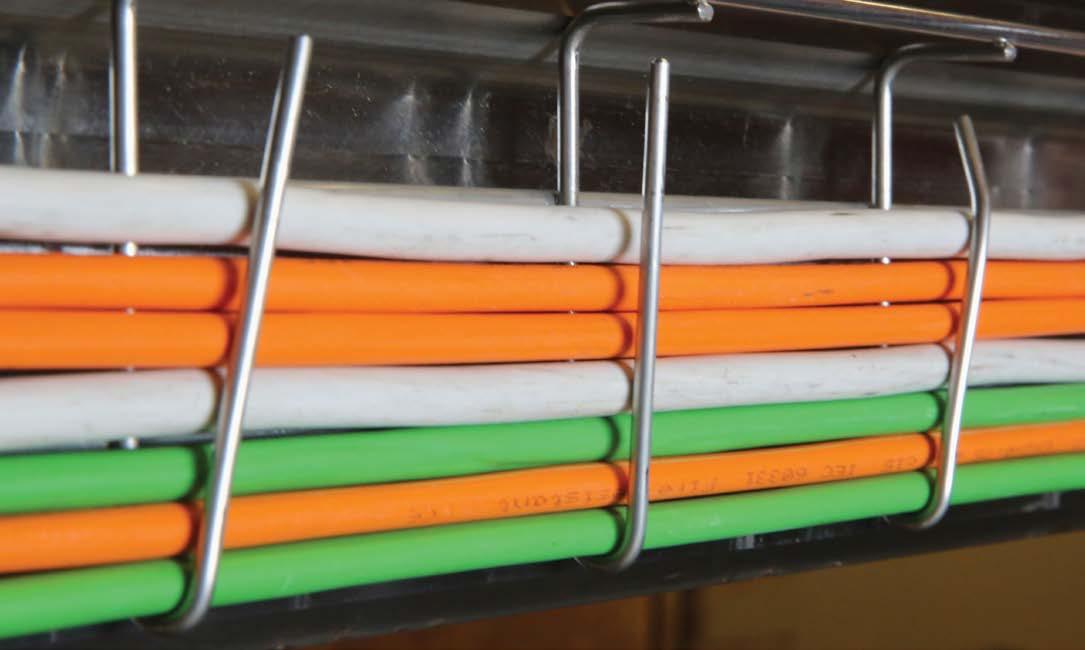

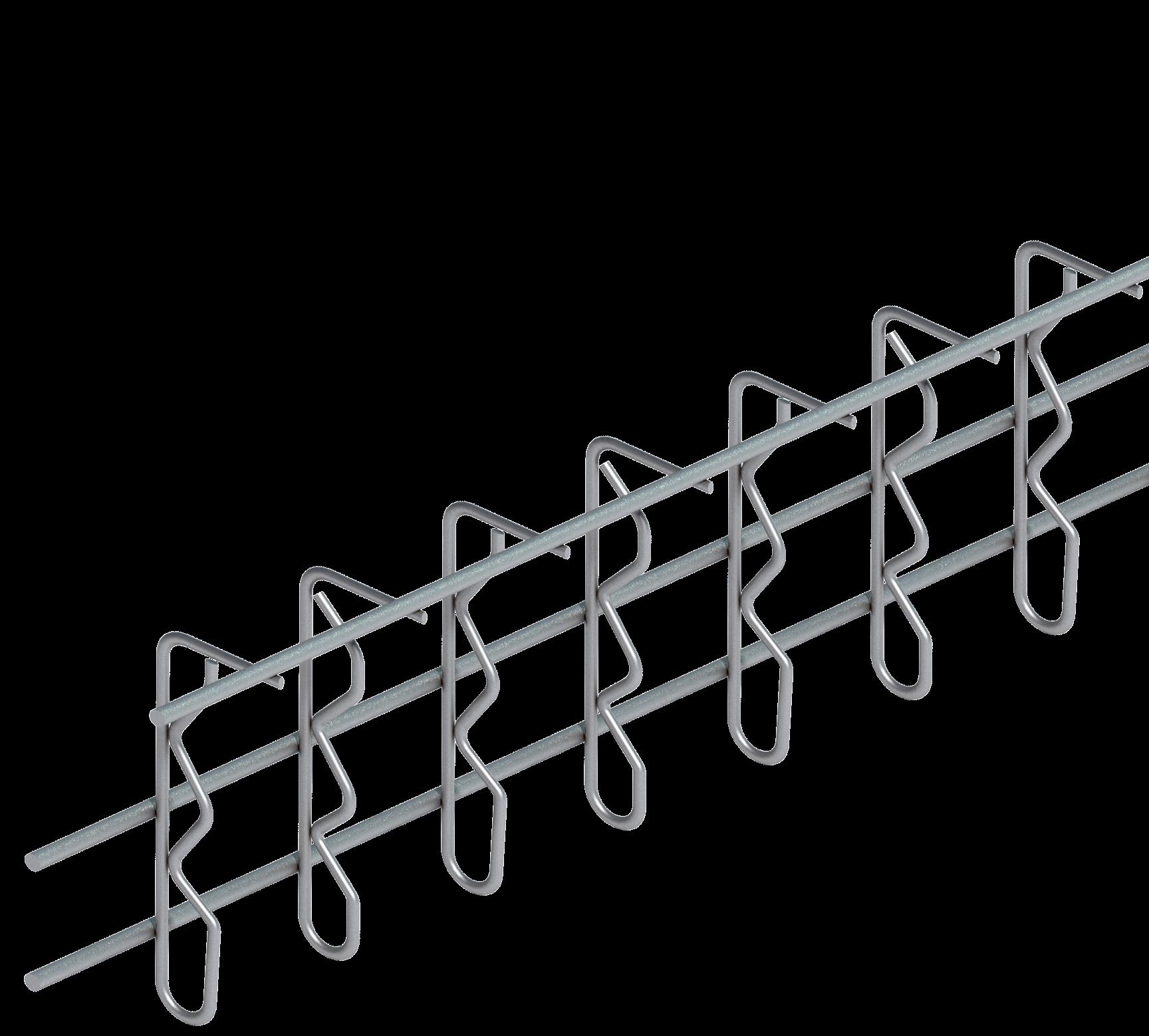

Chemins de câbles pour câbles empilés S520 - S524 . . . . . . . . . . Pages 6 - 7
Le système de cheminement des câbles SILTEC a été conçu pour une fonctionnalité optimale, en mettant l’accent sur la simplicité et l'accessibilité afin de faciliter le nettoyage et la dissipation de la chaleur .
Le système de cheminement des câbles SILTEC est constitué de composants durables d'acier de la plus haute qualité, résistif à la corrosion et doté d’excellentes propriétés de résistance chimique .
Les systèmes d'acheminement des câbles SILTEC sont indiqués dans les applications suivantes:
• L'industrie alimentaire
• L’industrie chimique
• La construction de machines
• Les environnements de bureau et informatiques
• Les installations électriques en général
Les chemins de câbles sont livrés en unités de 3 mètres de long
La largeur varie de 25 à 600 mm et la hauteur de 25 à 125 mm
Les chemins de câbles sur mesure sont fabriqués sur demande .
Tous nos chemins de câbles ont les bords arrondis afin d’éliminer les risques de détérioration des câbles et gaines, et de blessures pour les installateurs et personnel de maintenance .
Les chemins de câble SILTEC sont produits en
• Acier inoxydable (Aisi 316 et 304)
• Matériel galvanisé à chaud
• Matériel électro-galvanisé
Le système de cheminement de câbles SILTEC résout les problèmes du transport de l’énergie dans les câbles - simple, efficace et respectueux de l’environnement .
- Types de chemin de câbles proposés
De plus, nous proposons un grand nombre de chemins de câbles spécialisés et un ensemble complet de pièces d'assemblage, supports et accessoires
25 x 75 x 2100 mm - ø4 mm
Acier inox. 316 570598 620800 0 Acier inox. 304 570598 720800 9
25 x 104 x 2100 mm - ø4 mm
Acier inox. 316 570598 620820 8 Acier inox. 304 570598 720820 7
25 x 131 x 2100 mm - ø4 mm
Acier inox. 316 570598 620822 2
inox. 304 570598 720822 1 S830 25 x 168 x 2100 mm - ø4 mm Acier inox. 316 570598 620830 7 Acier inox. 304 570598 720830 6 S832 25 x 225 x 2100 mm - ø4 mm Acier inox. 316 570598 620832 1
Dimensions et assemblage
inox. 304 570598 720832 0
Toutes les dimensions sont en millimètres.
Dimensions des câbles
Dimensions des câbles
S41B Éclisse Acier
S40B Éclisse
8 x 74 x 3000 mm - ø4 mm
Application - assemblage
x 74 x 3000 mm - ø4 mm
inox. 304 570598 720521 3
Toutes les dimensions sont en millimètres.
Application - assemblage
Position des câbles les plus larges (S520 : ø8 mm)
Position des câbles les plus fins (S520 : ø5 mm)
Blocage des câbles les plus larges
Blocage des câbles les moins larges
