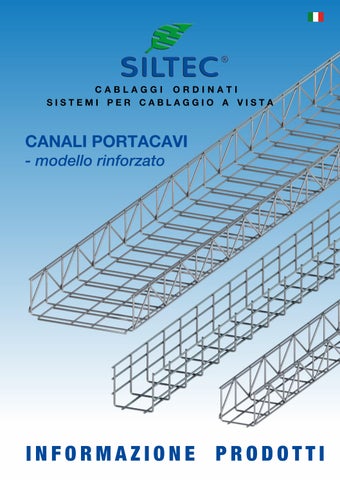

_CANALI PORTACAVI_modello rinforzato_IT

CABLAGGI ORDINATI SISTEMI PER CABLAGGIO A VISTA

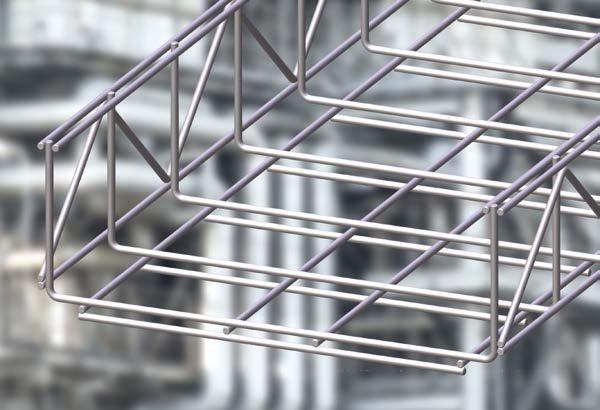

CANALI PORTACAVI - modello rinforzato

INFORMAZIONE

PRODOTTI

Indice Canali portacavi aperti, S235 - S240 . . . . . . . . . . . . . . . . . . . . . . . . pagina

4-5

Canali portacavi aperti, S248 - S438 . . . . . . . . . . . . . . . . . . . . . . . . pagina

6-7

Disposizione componenti, unioni, curve, croci e T . . . . . . . . . . . . pagina

8-9

Montaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pagina

10 - 11

2

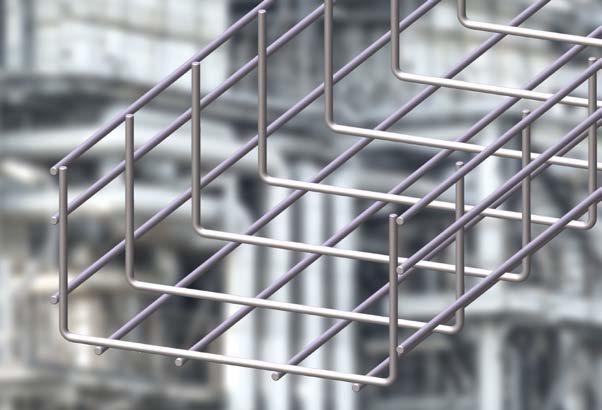

SILTEC CABLAGGIO A VISTA SILTEC sistemi di cablaggio a vista sono stati sviluppati con l'obiettivo di una funzione ottimale con focus sulla semplicità e l'accessibilità per quanto riguarda la pulizia profonda e l'emissione di calore.

I canali vengono forniti in lunghezze di 3 m.

La larghezza varia da 25 mm a 600 mm e l'altezza da 25 mm a 125 mm.

Canali portacavi fuori misura possono essere prodotti su richiesta.

Tutti i portacavi sono stati costruiti in materiali non abrasivi per non daneggiare cavi e tubi.

SILTEC sistemi di cablaggio a vista sono prodotti di qualità durevoli nel tempo fatti in acciaio della migliore qualità in grado di prevenire corrosione e offrire una notevole resistenza contro gli agenti chimici.

I canali portacavi Siltec vengono costruiti in • Acciaio inox • Ferro zincato a caldo • Ferro elettrozincato

SILTEC canalizzazioni sono indicati per • L'industria alimentare • L'industria chimica • L'industria di legno • Costruttori di macchine • Uffici e ambienti EDP • Installazioni elettriche in generale

Siltec sistemi di cablaggio a vista risolve tutti i problemi legati al trasporto di energia nei cavi efficacemente, in modo semplice e rispettoso verso l'ambiente.

SILTEC CABLAGGIO A VISTA - disponibile in:

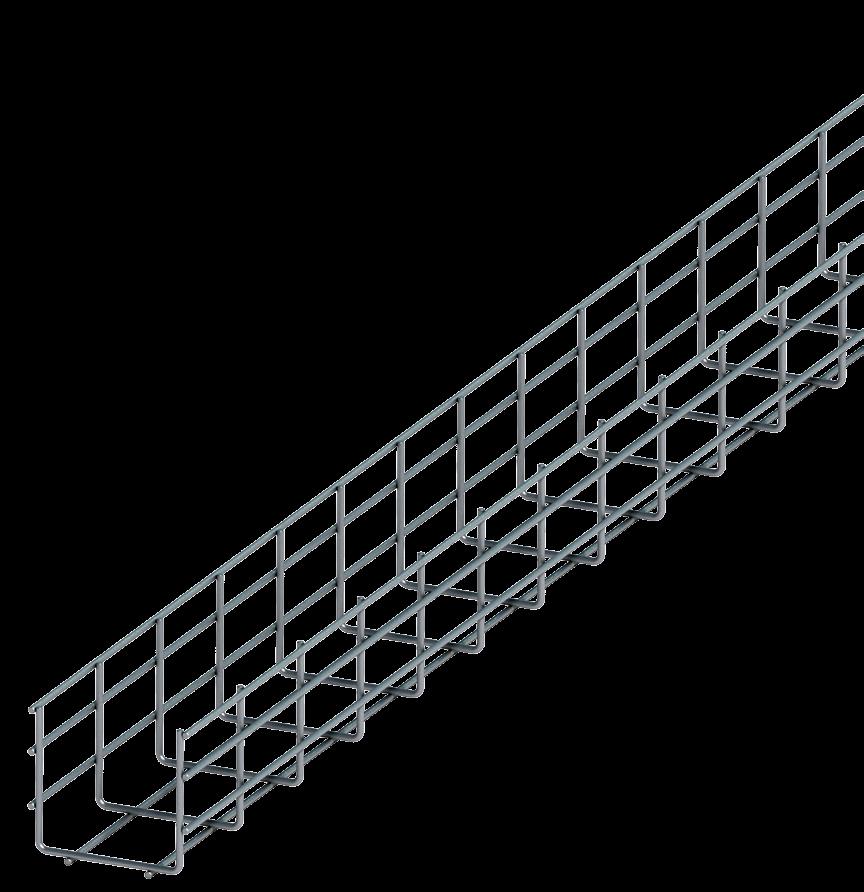

Canali portacavi standard aperti

Canali portacavi chiusi

Canali Compact, aperti

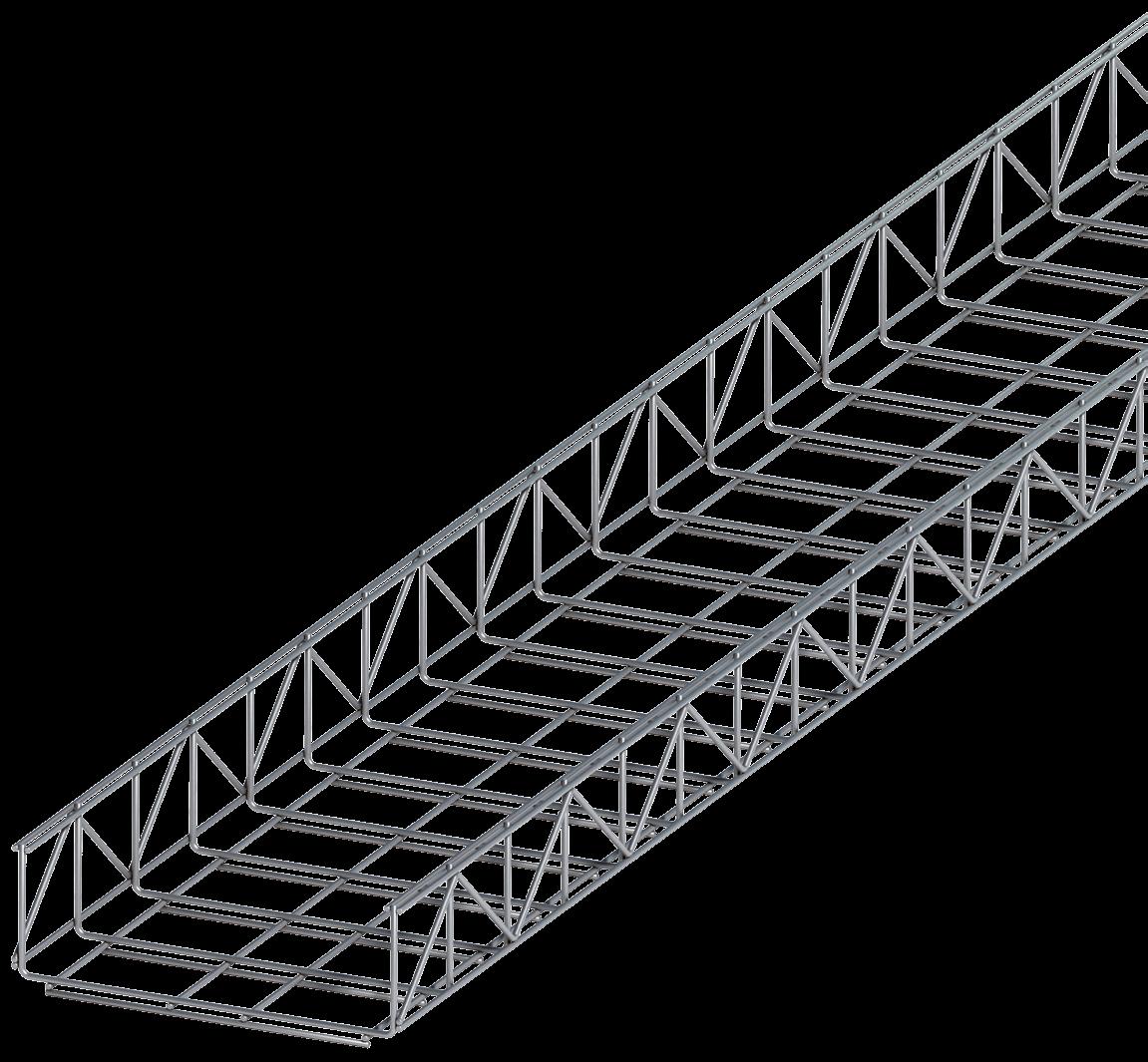

Canali portacavi – modello rinforzato

Canali portacavi per cavo singolo

In aggiunta esiste una vasta gamma di canali speciali, una grande varietà di staffe di montaggio e unione e di accessori.

3

Canali portacavi Siltec - rinforzato Elenco articoli 100 x 100 x 3000 mm - ø5 mm Inox Aisi 316 570598 688235 4 Zincato a caldo 570598 588235 5

S235

100 x 200 x 3000 mm - ø5 mm Inox Aisi 316 570598 688236 1 Zincato a caldo 570598 588236 2

S236

100 x 300 x 3000 mm - ø5 mm Inox Aisi 316 570598 688237 8 Zincato a caldo 570598 588237 9

S237

100 x 400 x 3000 mm - ø5 mm Inox Aisi 316 570598 688238 5 Zincato a caldo 570598 588238 6

S238

S237 Disegni quotati

100 x 500 x 3000 mm - ø5 mm Inox Aisi 316 570598 688239 2 Zincato a caldo 570598 588239 3

S239

100 x 600 x 3000 mm - ø5 mm Inox Aisi 316 570598 688240 8 Zincato a caldo 570598 588240 9

S240

A1

A

B B1

Tutte le misure in millimetri!

S235

S236

S237

S238

S239

S240

A:

100

100

100

100

100

100

A1:

110

115

115

115

115

115

B:

100

200

300

400

500

600

B1:

120

220

320

420

520

620

Assemblaggio

A

Staffe a soffitto

S42 Staffa di unione

S87 Staffe di serraggio

Inox Aisi 316 570598 650508 6 Zincato a caldo 570598 550508 7 Elettrozincato 570598 350508 9

Inox Aisi 316 570598 680596 4 Zincato a caldo 570598 580596 5 Elettrozincato 570598 380596 7

S91 Kit bulloni

S44 Piastra di collegamento

Inox Aisi 316 570598 685597 6 Zincato a caldo 570598 585597 7

Inox Aisi 316 570598 650510 9 Zincato a caldo 570598 550510 0 Elettrozincato 570598 350510 2

S285 Separatore

S16 Tappo di plastica

S91 S87

A: B: C:

A

S235

S236

S237

S238

S239

S240

1x

2x

3x

3x

4x

4x

S87

Inox Aisi 316 570598 688271 2 Zincato a caldo 570598 588271 3 B

S87 S44

2x

C

S272 Prolunga A: B: C:

2x

2x

2x

2x

4

2x

1000 mm 56 mm 56 mm

Inox Aisi 316 570598 688272 9 Zincato a caldo 570598 588272 0

A

B S90

500 mm 63 mm 63 mm

ø5 mm - nero Polipropilene 570598 199622 3

A: 2000 mm Inox Aisi 316 570598 688285 9 Zincato a caldo 570598 588285 0

Assemblaggio

S271 Staffa a soffitto

C

Montaggio - staffa inclinata S275 Staffa inclinata

S276 Staffa inclinata

A: 145 mm

A

Inox Aisi 316 Zincato a caldo

A: 245mm

A

570598 688275 0 570598 588275 1

Inox Aisi 316 Zincato a caldo

S277 Staffa inclinata

S278 Staffa inclinata

A: 345 mm

A

A: 445 mm

A

Inox Aisi 316 Zincato a caldo

570598 688277 4 570598 588277 5

Inox Aisi 316 Zincato a caldo

S279 Staffa inclinata A

Inox Aisi 316 Zincato a caldo

S257 Supporto centrale A: 270 mm

570598 688256 9 570598 588256 0

Inox Aisi 316 Zincato a caldo

A

S259 Supporto centrale

A: 370 mm

A: 470 mm 570598 688258 3 570598 588258 4

Inox Aisi 316 Zincato a caldo

A

Inox Aisi 316 Zincato a caldo

A: 200

570598 688260 6 570598 588260 7

B

S235

S236

S237

S238

S239

S240

● ● ● ● ● ●

● ● ● ● ● ●

● ● ● ● ● ●

● ● ● ● ● ●

● ● ● ● ● ●

● ● ● ● ● ●

● ● ●

● ●

● ●

● ●

● ●

● ●

Staffe di unione S42 S87 S90 S44 S285 S16

Staffa di fissaggio S271 S272 S275 S276

● ●

S277 S278 S279 S280 S256 S257 S258 S259

● ● ● ●

● ● ● ● ●

S260 S81

●

●

●

●

●

5

●

570598 688259 0 570598 588259 1

S81 Staffe di montaggio

A

A: 570 mm

Disposizione

570598 688257 6 570598 588257 7

S258 Supporto centrale

S260 Supporto centrale A

570598 688280 4 570598 588280 5

A: 100 mm

Inox Aisi 316 Zincato a caldo

A

A: 645 mm

A

570598 688279 8 570598 588279 9

S256 Supporto centrale Inox Aisi 316 Zincato a caldo

A

570598 688278 1 570598 588278 2

S280 Staffa inclinata

A: 545 mm Inox Aisi 316 Zincato a caldo

570598 688276 7 570598 588276 8

B: 120 mm

Inox Aisi 316 570598 665592 7 Zincato a caldo 570598 565592 8

Canali portacavi Siltec - rinforzato Elenco articoli 100 x 100 x 3000 mm - ø5 mm Inox Aisi 304 570598 799428 5

S428

100 x 200 x 3000 mm - ø5 mm Inox Aisi 304 570598 799436 0

S436

100 x 300 x 3000 mm - ø5 mm Inox Aisi 304 570598 799437 7

S437

100 x 400 x 3000 mm - ø5 mm Inox Aisi 304 570598 799438 4

S438

100 x 500 x 3000 mm - ø5 mm Inox Aisi 304 570598 799439 1

S439

S437 Disegni quotati

100 x 600 x 3000 mm - ø5 mm Inox Aisi 304 570598 799440 7

S440

A1

A

B B1

Tutte le misure in millimetri!

S428

S436

S437

S438

S439

S440

A:

100

100

100

100

100

100

A1:

108

108

108

108

108

108

B:

100

200

300

400

500

600

B1:

118

218

318

418

518

618

Assemblaggio S42 Staffa di unione

S87 Staffe di serraggio

S16 Tappo di plastica

Inox Aisi 316 570598 650508 6 Zincato a caldo 570598 550508 7 Elettrozincato 570598 350508 9

Inox Aisi 316 570598 680596 4 Zincato a caldo 570598 580596 5 Elettrozincato 570598 380596 7

ø5 mm - nero Polipropilene 570598 199622 3

S90 Kit bulloni

S44

Inox Aisi 316 570598 685596 9 Zincato a caldo 570598 585596 0 Elettrozincato 570598 385596 2

Inox Aisi 316 Zincato a caldo Elettrozincato

Piastra di collegamento

A

570598 650510 9 570598 550510 0 570598 350510 2

S119 Tagliabulloni 570598 210003 2

570598 210002 5

S42

2x S90 S42

S151 Kit Inox Aisi 316

S42

2x

2x S90 S42

570598 650151 4

S43 S44

S90

6

S152 Kit

Inox Aisi 316 570598 650152 1

S43 S90

Separatore

A: 2000 mm Inox Aisi 316 570598 688285 9 Zincato a caldo 570598 588285 0

S19 Tagliabulloni

1x

S285

S44

Montaggio - staffa inclinata S276 Staffa inclinata

S275 Staffa inclinata Inox Aisi 316 Zincato a caldo

Inox Aisi 316 Zincato a caldo

570598 688275 0 570598 588275 1

S277 Staffa inclinata

A

A: 445 mm

570598 688277 4 570598 588277 5

Inox Aisi 316 Zincato a caldo

S279 Staffa inclinata A

Inox Aisi 316 Zincato a caldo

S257 Supporto centrale A: 270 mm

570598 688256 9 570598 588256 0

Inox Aisi 316 Zincato a caldo

A

S259 Supporto centrale

A: 370 mm

A: 470 mm 570598 688258 3 570598 588258 4

Inox Aisi 316 Zincato a caldo

A X

Inox Aisi 316 Zincato a caldo

S45M Staffe di montaggio Inox Aisi 316 570598 655531 9 Zincato a caldo 570598 555531 0

570598 688260 6 570598 588260 7

S45 Staffe di montaggio

S80 Staffe di montaggio

A

A: 130

X: 20 mm Inox Aisi 316 Zincato a caldo

570598 655530 2 570598 555530 3

A: 200

Inox Aisi 316 570598 665591 0 Zincato a caldo 570598 565591 1

B

● ● ● ● ● ● ●

● ● ● ● ● ●

● ● ● ● ● ●

● ● ● ● ● ●

● ● ● ● ● ●

●

●

●

●

●

S271 Staffa a soffitto A: B: C:

A

B

C

S272 Prolunga

●

A: B: C:

A

● B

● ● ● ● ● ● ● ● ● ● ● ●

● ● ● ● ●

● ● ● ● ●

● ● ● ● ●

500 mm 63 mm 63 mm

Inox Aisi 316 570598 688271 2 Zincato a caldo 570598 588271 3

●

● ● ● ● ●

570598 665592 7 570598 565592 8

Staffa a soffitto

Staffa di fissaggio S256 S257 S258 S259 S260 S275 S276 S277 S278 S279 S280 S45M S45 S80 S81 S271/S272

B: 120 mm

Inox Aisi 316 Zincato a caldo

B

Staffe di unione ● ● ● ● ● ● ●

S81 Staffe di montaggio

A

B: 120 mm

Disposizione S428 S436 S437 S438 S439 S440 S42 S87 S16 S90 S44 S285 S151 S152

570598 688259 0 570598 588259 1

X: 20 mm

A: 570 mm

X

570598 688257 6 570598 588257 7

S258 Supporto centrale

S260 Supporto centrale A

570598 688280 4 570598 588280 5

A: 100 mm

Inox Aisi 316 Zincato a caldo

A

A: 645 mm

A

570598 688279 8 570598 588279 9

S256 Supporto centrale Inox Aisi 316 Zincato a caldo

A

570598 688278 1 570598 588278 2

S280 Staffa inclinata

A: 545 mm Inox Aisi 316 Zincato a caldo

570598 688276 7 570598 588276 8

S278 Staffa inclinata

A

A: 345 mm Inox Aisi 316 Zincato a caldo

A: 245 mm

A

A: 145 mm

A

● ● ● ● ● ●

7

C

1000 mm 56 mm 56 mm

Inox Aisi 316 570598 688272 9 Zincato a caldo 570598 588272 0

Disposizione Canali

Unioni

Curve, croci e T

Staffa di fissaggio S271 S275

S235

2 x S44 4 x S87 2 x S90 1 x S91

5 x S42 5 x S43 5 x S90

8 x S42 8 x S43 8 x S90 6 x S16

4 x S42 4 x S43 4 x S90

S256

S271 S276

S236 2 x S44 6 x S87 2 x S90 2 x S91

8 x S42 8 x S43 8 x S90 6 x S16

5 x S42 5 x S43 5 x S90

8 x S42 8 x S43 8 x S90

S256

S271 S277

S237

2 x S44 8 x S87 2 x S90 3 x S91

5 x S42 5 x S43 5 x S90

8 x S42 8 x S43 8 x S90 6 x S16

12 x S42 12 x S43 12 x S90

S257

S271 S278

S238

2 x S44 10 x S87 2 x S90 4 x S91

5 x S42 5 x S43 5 x S90

8 x S42 8 x S43 8 x S90 10 x S16

16 x S42 16 x S43 16 x S90

S258

S271 S279

S239

2 x S44 10 x S87 2 x S90 4 x S91

5 x S42 5 x S43 5 x S90

8 x S42 8 x S43 8 x S90 18 x S16

18 x S42 18 x S43 18 x S90

S259

S271 S280

S240

2 x S44 10 x S87 2 x S90 4 x S91

5 x S42 5 x S43 5 x S90

8 x S42 8 x S43 8 x S90 6 x S16 12 x S17

8

22 x S42 22 x S43 22 x S90

S260

Canali

Unioni

Curve, croci e T

Staffa di fissaggio S271 S275

S428

1 x S151: 3 x S42 1 x S43 2 x S44 3 x S90

S436

5 x S42 5 x S43 5 x S90

8 x S42 8 x S43 8 x S90 6 x S16

4 x S42 4 x S43 4 x S90

S256

S271 S276

1 x S151: 3 x S42 1 x S43 2 x S44 3 x S90

5 x S42 5 x S43 5 x S90

8 x S42 8 x S43 8 x S90 6 x S16

8 x S42 8 x S43 8 x S90

S256

S271 S277

S437

1 x S152: 4 x S42 2 x S43 2 x S44 4 x S90

5 x S42 5 x S43 5 x S90

8 x S42 8 x S43 8 x S90 6 x S16

12 x S42 12 x S43 12 x S90

S257

S271 S278

S438

1 x S152: 4 x S42 2 x S43 2 x S44 4 x S90

5 x S42 5 x S43 5 x S90

8 x S42 8 x S43 8 x S90 10 x S16

16 x S42 16 x S43 16 x S90

S258

S271 S279

S439

1 x S152: 4 x S42 2 x S43 2 x S44 4 x S90

5 x S42 5 x S43 5 x S90

8 x S42 8 x S43 8 x S90 10 x S16

20 x S42 20 x S43 20 x S90

S259

S271 S280

S440 1 x S152: 4 x S42 2 x S43 2 x S44 4 x S90

5 x S42 5 x S43 5 x S90

8 x S42 8 x S43 8 x S90 10 x S16

9

24 x S42 24 x S43 24 x S90

S260

Instruzioni di montaggio Strumenti

S87

Unione

S44 10

 

S90 S91 S87 S87 S44

Interconnessione con i vari supporti per cavi

S87 S42 S90

Ciondoli S275-276-277-278-279-280

S271

S272

S87 x 4 S90 x 4 S271

S256 - 257 - 258 - 259 - 260 S275-276-277-278-279-280

10

S87 x 2 S90 x 2

Staffe per ambienti sanitari

Angolare

S273 T

S86

S87+ S90 x 2

S90

S86

S87

x S245 = 145m/m S246 = 245m/m S247 = 345m/m S248 = 445m/m S249 = 545m/m S250 = 645m/m

x

S87 x 2 S90 x 2

Piastra separatore S285

S285

S90 S87

Angoli

S90 + S42 + S87 x 1 S273 - 3000 m/m

Pezzi a T e croci

S87 S42 S90

S90 S42 S87

S16

Cambio di piano verticale

Curve

S238

S237

S236

1180 mm

920 mm

650 mm

1900 mm

1500 mm

1100 mm

S240 S43

S239

1550 mm

1310 mm

S42 S90 2100 mm

2500 mm

11

CABLAGGI

ORDINATI

Funder Dalgårdsvej 2-6 . DK-8600 SILKEBORG TLF: +45 86 85 18 00 www.siltec.dk / siltec@siltec.dk

www.lundtofte.dk - 04/2026 - IT

RIVENDITORE:

12
