_CANALI PORTACAVI_COMPACT_IT

CABLAGGI ORDINATI SISTEMI PER CABLAGGIO A VISTA

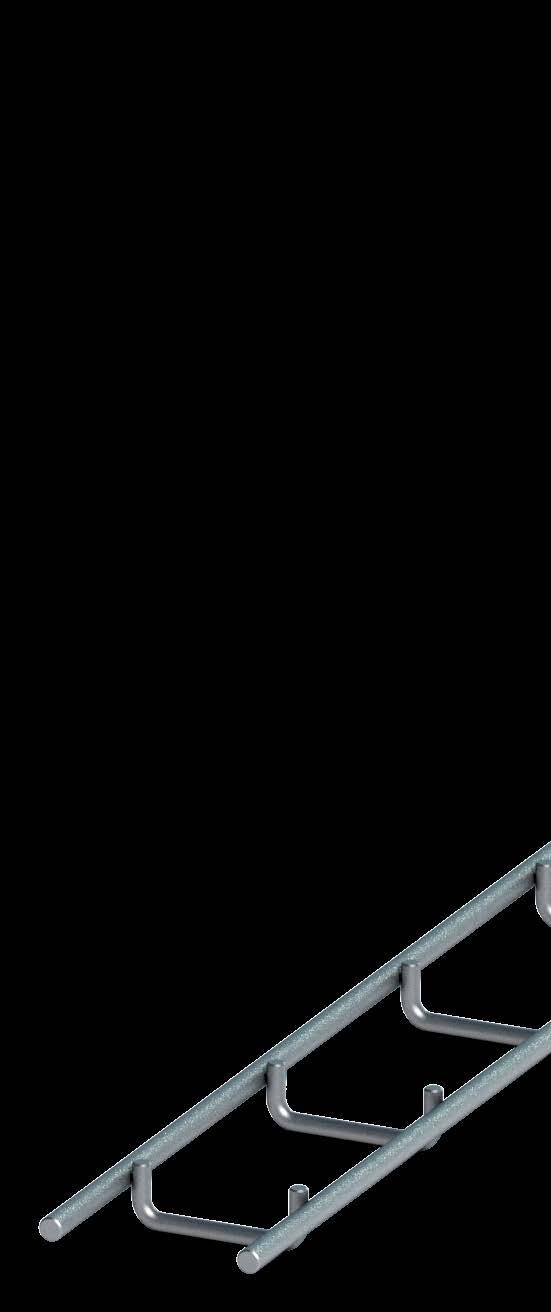

CANALI PORTACAVI COMPACT

INFORMAZIONE

PRODOTTI

Indice Canali portacavi - COMPACT - S115 - S133 . . . . . . . . . . . . . . . . . . .

pagina

4-5

Fermacavi detectabili . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

pagina

6

Montaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

pagina

6

2

SILTEC CABLAGGIO A VISTA SILTEC sistemi di cablaggio a vista sono stati sviluppati con l'obiettivo di una funzione ottimale con focus sulla semplicità e l'accessibilità per quanto riguarda la pulizia profonda e l'emissione di calore.

I canali vengono forniti in lunghezze di 3 m.

La larghezza varia da 25 mm a 600 mm e l'altezza da 25 mm a 125 mm.

Canali portacavi fuori misura possono essere prodotti su richiesta.

Tutti i portacavi sono stati costruiti in materiali non abrasivi per non daneggiare cavi e tubi.

SILTEC sistemi di cablaggio a vista sono prodotti di qualità durevoli nel tempo fatti in acciaio della migliore qualità in grado di prevenire corrosione e offrire una notevole resistenza contro gli agenti chimici.

I canali portacavi Siltec vengono costruiti in • Acciaio inox • Ferro zincato a caldo • Ferro elettrozincato

SILTEC canalizzazioni sono indicati per • L'industria alimentare • L'industria chimica • L'industria di legno • Costruttori di macchine • Uffici e ambienti EDP • Installazioni elettriche in generale

Siltec sistemi di cablaggio a vista risolve tutti i problemi legati al trasporto di energia nei cavi efficacemente, in modo semplice e rispettoso verso l'ambiente.

SILTEC CABLAGGIO A VISTA - disponibile in:

Canali portacavi standard aperti

Canali portacavi chiusi

Canali Compact, aperti

Canali portacavi – modello rinforzato

Canali portacavi per cavo singolo

In aggiunta esiste una vasta gamma di canali speciali, una grande varietà di staffe di montaggio e unione e di accessori.

3

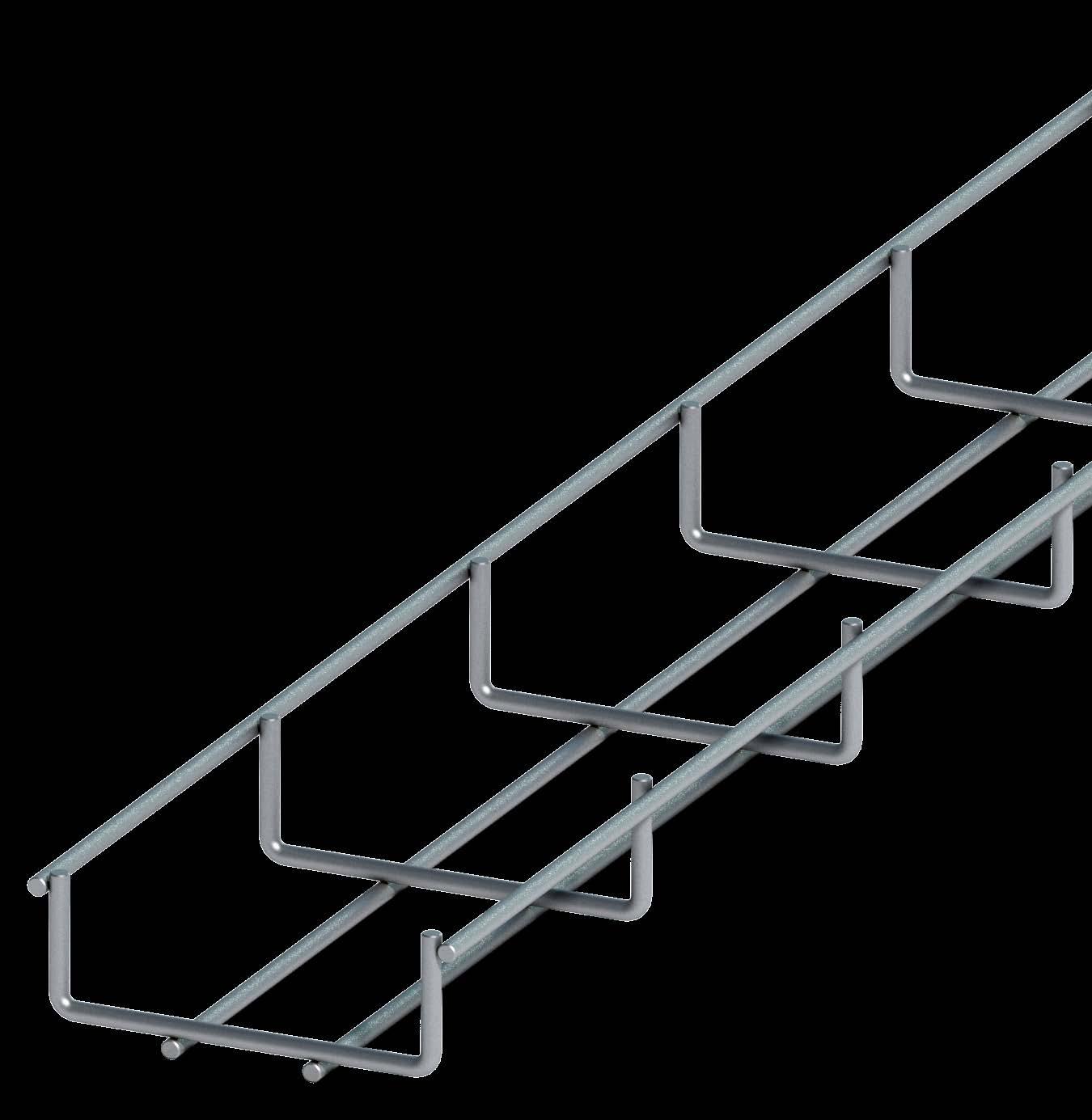

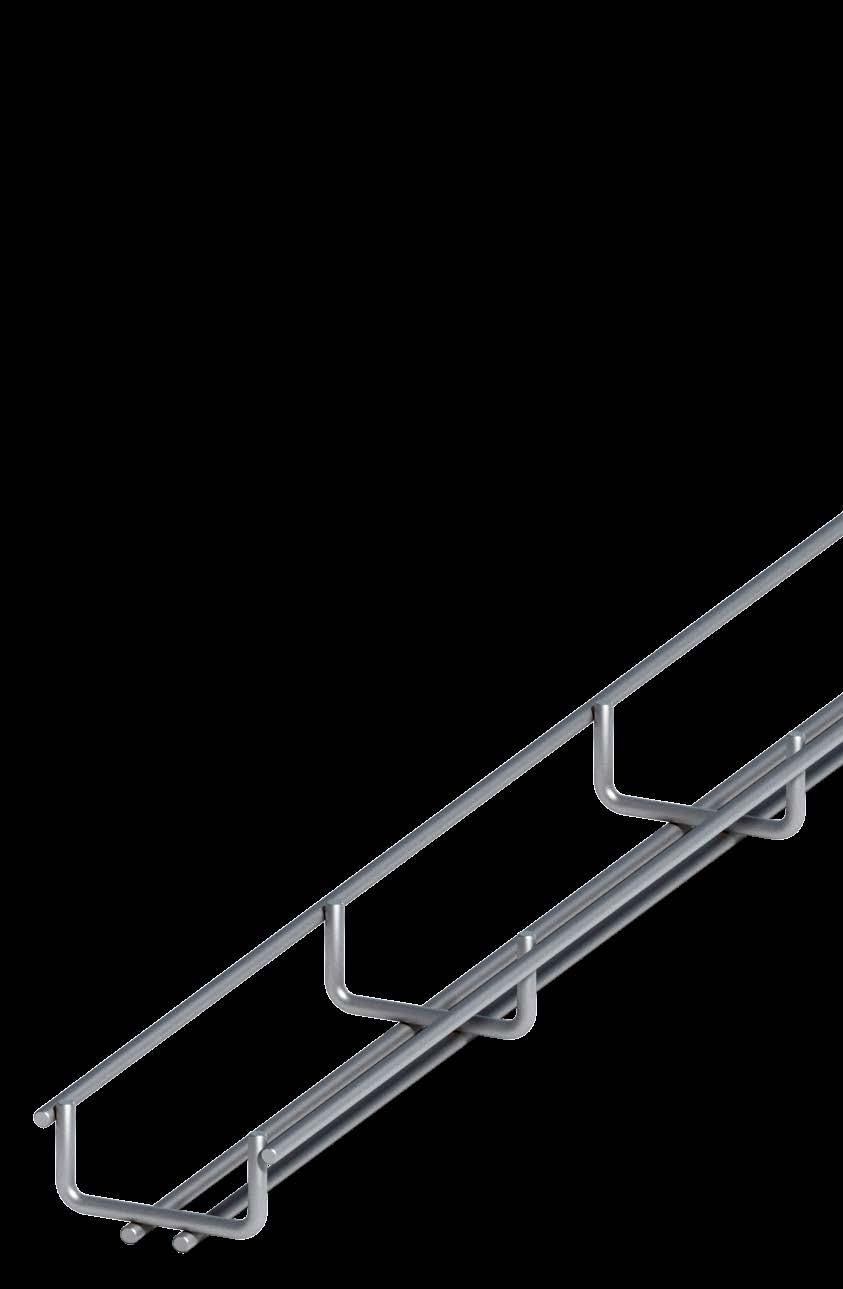

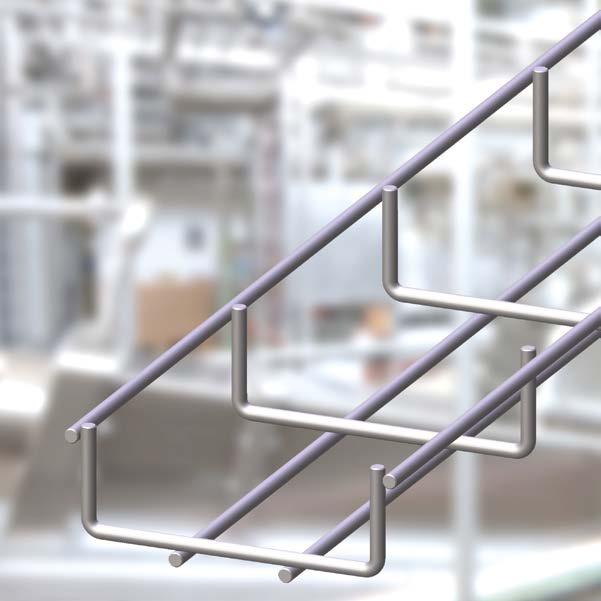

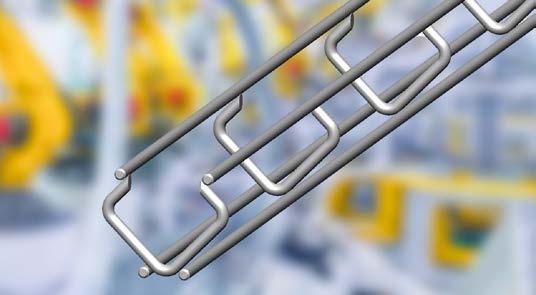

Canali portacavi Siltec - Compact Elenco articoli 9 x 23 x 3000 mm - ø3 mm Inox Aisi 304 570598 720115 4

S115

13 x 30 x 3000 mm - ø3 mm Inox Aisi 304 570598 720116 1

S116

20 x 20 x 2000 mm - ø4 mm Inox Aisi 304 570598 20114 6

S116CC

8 x 24 x 2800 mm - ø3 mm Inox Aisi 316 570598 610105 9

S125

30 x 50 x 3000 mm - ø4 mm Inox Aisi 304 570598 790126 9

S126

30 x 75 x 3000 mm - ø4 mm Inox Aisi 304 570598 790127 6

S127

30 x 100 x 3000 mm - ø4 mm Inox Aisi 304 570598 790128 3

S128

S127 Disegni quotati

30 x 125 x 3000 mm - ø5 mm Inox Aisi 304 570598 790129 0

S129

A1

A

B1 B

S130

S125:

S132

30 x 450 x 3000 mm - ø5 mm Inox Aisi 304 570598 790133 7

S133

25 mm.

A1

30 x 350 x 3000 mm - ø5 mm Inox Aisi 304 570598 790132 0

A

30 x 250 x 3000 mm - ø5 mm Inox Aisi 304 570598 790131 3

S131

B B1

C

30 x 150 x 3000 mm - ø5 mm Inox Aisi 304 570598 790130 6

S116-CC:

Tutte le misure in millimetri!

S115 S116 S116-CC S125 S126 S127 S128 S129 S130 S131 S132 S133 A:

8

15

20

8

26

26

26

26

27

27

27

27

A1:

14

21

26

11

34

34

34

36

36

36

36

36

B:

25

30

18,4

24

50

75

100

125

150

250

350

450

B1:

37

42

32,6

38

64

91

116

145

170

270

370

470

C:

37

42

27,5

38

64

91

116

145

170

270

370

470

Assemblaggio

Staffa di fissaggio

S90 Kit bulloni

S87 Staffe di serraggio

Inox Aisi 316 570598 685596 9 Zincato a caldo 570598 585596 0 Elettrozincato 570598 385596 2

Inox Aisi 316 570598 680596 4 Zincato a caldo 570598 580596 5 Elettrozincato 570598 380596 7

S86 Angolare

A B

A: 90

B: 90 mm

Inox Aisi 316 570598 680595 7 Zincato a caldo 570598 580595 8

S40B Piastra di collegamento

S186 Angolare

Inox Aisi 316 570598 650512 3 Zincato a caldo 570598 550512 4 Elettrozincato 570598 350512 6

Inox Aisi 316

S42 Staffa di unione

S43 Piastra di collegamento

S41B Piastra di collegamento

Inox Aisi 316 570598 650508 6 Zincato a caldo 570598 550508 7 Elettrozincato 570598 350508 9

Inox Aisi 316 570598 650509 3 Zincato a caldo 570598 550509 4 Elettrozincato 570598 350509 6

Inox Aisi 316 570598 650513 0 Inox Aisi 304 570598 750513 7 Zincato a caldo 570598 550513 1 Elettrozincato 570598 350513 3

1 x S42 1 x S43 2 x S87 3 x S90

4

570598 680186 7

Staffa di fissaggio / staffe ad incastro S14 Staffa di fissaggio

S14M Staffa di fissaggio

S330 Staffa di fissaggio

S147 Staffa a parete

Polipropilene 570598 199610 0

Polipropilene 570598 199611 7

Polipropilene 570598 699330 2

Inox Aisi 304 570598 750532 0

S14BD Staffa di

S14MBD Staffa di

S330BD Staffa di

Polipropilene ø4 mm 570598 199630 8

Polipropilene ø4mm 570598 199631 5

Polipropilene ø5mm 570598 199632 2

fissaggio, rilevabile

fissaggio, rilevabile

A

fissaggio, rilevabile

S19 Tagliabulloni

S119 Tagliabulloni

570598 210002 5

570598 210003 2

S 15 Tappo di plastica

S 16 Tappo di plastica

4 mm - nero Polipropilene 570598 199621 6

ø5 mm - nero Polipropilene 570598 199622 3

S45 Staffe di montaggio

S45M Staffe di montaggio

Inox Aisi 316 Zincato a caldo

Inox Aisi 316 Zincato a caldo

570598 655530 2 570598 555530 3

S66 Supporti inclinati A 570598 665561 3 570598 565561 4 570598 365561 6

Disposizione

Inox Aisi 316 Zincato a caldo Elettrozincato

S116 S116-CC S125

A: 450 mm Inox Aisi 316 Zincato a caldo Elettrozincato

570598 665562 0 570598 565562 1 570598 365562 3

Orizzontale B:

570598 665560 6 570598 565560 7 570598 365560 9

S68 Supporti inclinati A

A: 345 mm Inox Aisi 316 Zincato a caldo Elettrozincato

Orizzontale A:

S115

A: 145 mm

570598 655531 9 570598 555531 0

S67 Supporti inclinati

A: 245 mm Inox Aisi 316 Zincato a caldo Elettrozincato

S65 Supporti inclinati

A

Orizzontale C:

570598 665563 7 570598 565563 8 570598 365563 0

Verticale D:

S126

S127

S128

S129

S130

S131

S132

S133

● ● ● ● ● ●

● ● ● ● ● ●

● ●

● ●

● ●

● ●

● ●

● ●

● ● ●

● ● ●

● ● ●

● ● ●

● ● ●

● ● ●

B,C,D B,C,D

B,C,D B,C,D B,D

B,C,D

B,D

B,D

B,D

B,D

B,D

●

●

Assemblaggio S90 S87 S40B S42 S43 S41B

● ●

● ●

● ●

● ●

● ●

● ●

● ● ● ● ●

Staffa di fissaggio S45 S45M S14 S14M S15 S16 S330 S145M S145 S147 S180 S181 S65 S66 S67 S68 S331

B,D

●

●

●

●

●

●

B,D

●

●

●

S116-CC 5

B,D

B

B

A

A

B A

●

●

●

●

●

B,D

B,D

B A

B A

●

●

●

●

B,D

B,D

B

B

●

●

●

B,D

B

●

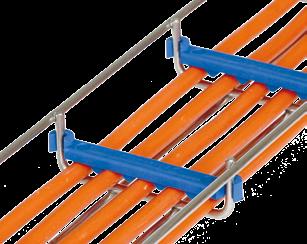

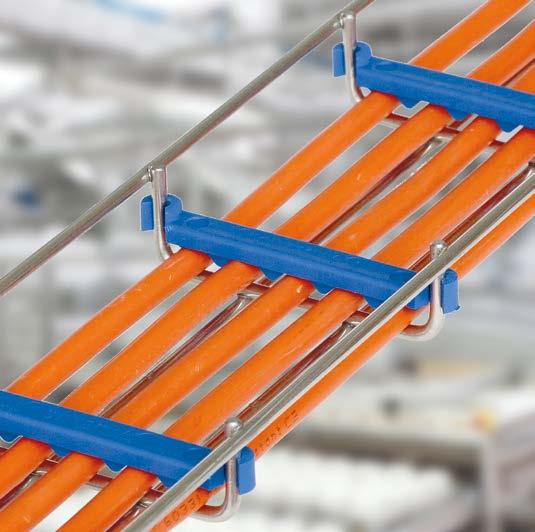

Fermacavi detectabili I nostri fermacavi detectabili sono rilevabili ai rilevatori di raggi X o dai metal detector in caso di trovare parti metallici che sono più grandi di 1 mm, i quali possono essere entrati nel prodotto a seconda dell'apparecchiatura utilizzata per il rilevamento e della distanza con cui questa apparecchiatura può arrivare al prodotto.

I nostri fermacavi detectabili sono resistenti al 100% agli agenti chimici.

Il diagramma mostra a quali canaline e dimensioni dei cavi (Ø) ciascun fermacavo detectabile si adatteranno.

Canali portacavi Fermacavi

S126

S01BD-S126

ø5 - ø8

S02BD-S126

ø9 - ø13

S127

S04BD-S127

ø5 - ø8

S05BD-S127

ø9 - ø13

S128

S07BD-S128

ø5 - ø8

S08BD-S128

ø9 - ø13

S129

S010BD-S129

ø5 - ø8

S011BD-S129

ø9 - ø13

Fermacavi detectabili – Polipropilene S04BD

S01BD

S07BD S05BD

S02BD

12 14

S01BD S02BD

S010BD

S04BD S05BD

570598 199560 8 570598 199561 5

S08BD

570598 199543 1 570598 199544 8

S07BD S08BD

S011BD

S010BD 570598 199568 4 S011BD 570598 199569 1

570598 199565 3 570598 199566 0

Staffe ad incastro

S140

S141

Inox Aisi 316 570598 650140 8

Inox Aisi 316 570598 650141 5

Disposizione S141

S126

S127

●

●

S142

S128

S129

S130

S131

S132

S133

●

●

●

●

●

●

Esempi di utilizzo delle piastre S40B e S41B S41B

S40B

A

S115

S116

S125

S126

S127

S128

S129

S130

S131

S132

S40B

-

-

F

D

D

-

-

-

-

-

-

S41B

-

-

-

F

F

H

H

H

H

H

H

E

C D

G F

B 6

H

S133

Instruzioni di montaggio Unione

Strumenti 10

S90

  S90

S42

S87

S43

Staffa di fissaggio S45 S45M

S86

S65

S147 S147

Montaggio a distanze maggiorate

75

mm

Da utilizzare con canali portacavi S126 a S133

75

mm

55 mm

85 mm

S145M

mm 185/250 mm

75

50

50

mm

S145M Inox Aisi 304

570598 755531 8

50

mm

S180

S145 Inox Aisi 304 Zincato a caldo

mm

570598 755530 1 570598 555532 7

Inox Aisi 304 570598 765180 5

S181 Inox Aisi 304 570598 765181 2

7

CABLAGGI

ORDINATI

RIVENDITORE:

www.lundtofte.dk - 04/2026 - IT

Funder Dalgårdsvej 2-6 . DK-8600 SILKEBORG TLF: +45 86 85 18 00 www.siltec.dk / siltec@siltec.dk
