CANALI PORTACAVI
- per cavi singoli
Indice
Canali portacavi aperti, S320 - S337 pagina 4 - 5
Dimensioni e montaggio pagina 4 - 5
Gamma prodotti
pagina 6 - 7
SILTEC CABLAGGIO A VISTA
SILTEC sistemi di cablaggio a vista sono stati sviluppati con l'obiettivo di una funzione ottimale con focus sulla semplicità e l'accessibilità per quanto riguarda la pulizia profonda e l'emissione di calore .
SILTEC sistemi di cablaggio a vista sono prodotti di qualità durevoli nel tempo fatti in acciaio della migliore qualità in grado di prevenire corrosione e offrire una notevole resistenza contro gli agenti chimici .
SILTEC canalizzazioni sono indicati per
• L'industria alimentare
• L'industria chimica
• L'industria di legno
• Costruttori di macchine
• Uffici e ambienti EDP
• Installazioni elettriche in generale
I canali vengono forniti in lunghezze di 3 m .
La larghezza varia da 25 mm a 600 mm e l'altezza da 25 mm a 125 mm .
Canali portacavi fuori misura possono essere prodotti su richiesta .
Tutti i portacavi sono stati costruiti in materiali non abrasivi per non daneggiare cavi e tubi .
I canali portacavi Siltec vengono costruiti in
• Acciaio inox
• Ferro zincato a caldo
• Ferro elettrozincato
Siltec sistemi di cablaggio a vista risolve tutti i problemi legati al trasporto di energia nei cavi efficacemente, in modo semplice e rispettoso verso l'ambiente .
SILTEC CABLAGGIO A VISTA
- disponibile in:
In aggiunta esiste una vasta gamma di canali speciali, una grande varietà di staffe di montaggio e unione e di accessori
Canali portacavi standard aperti Canali portacavi chiusi
per cavo singolo

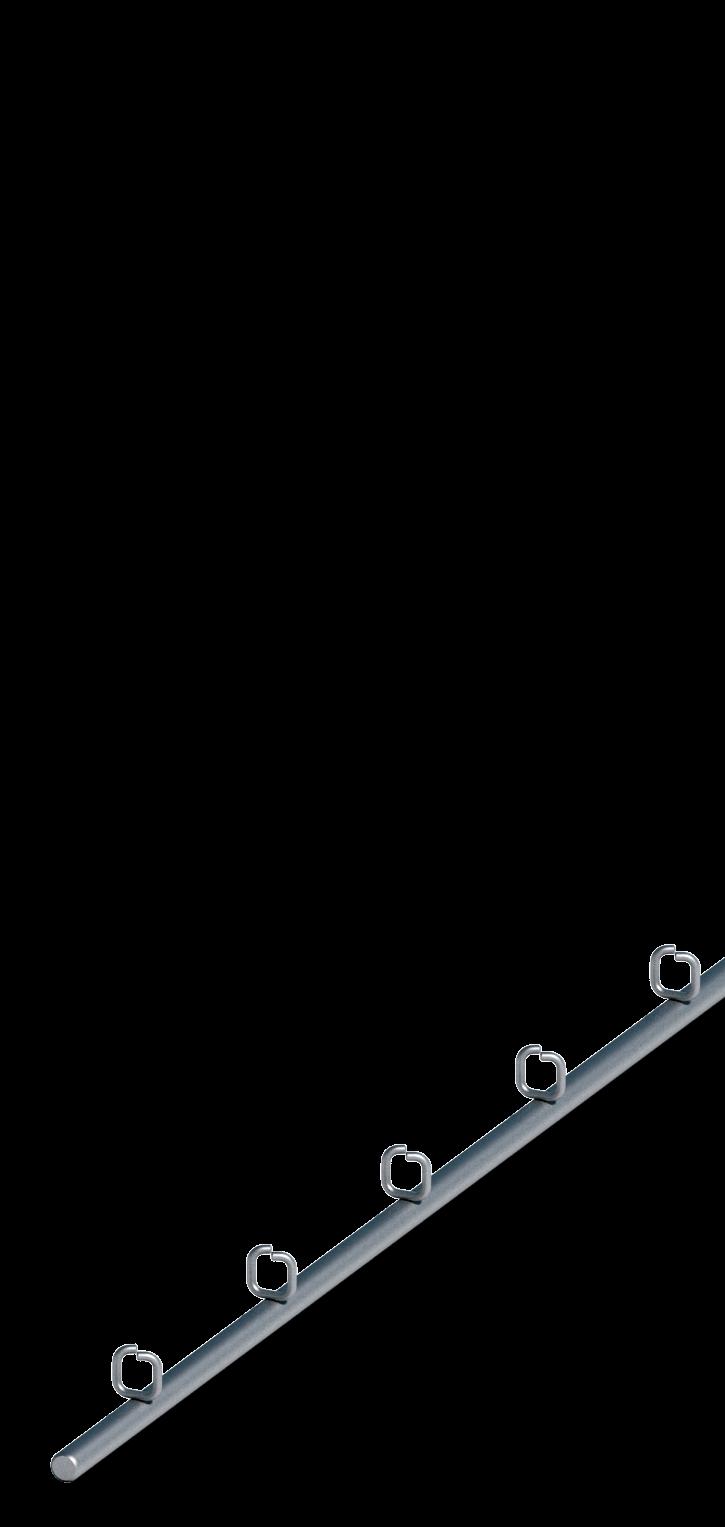

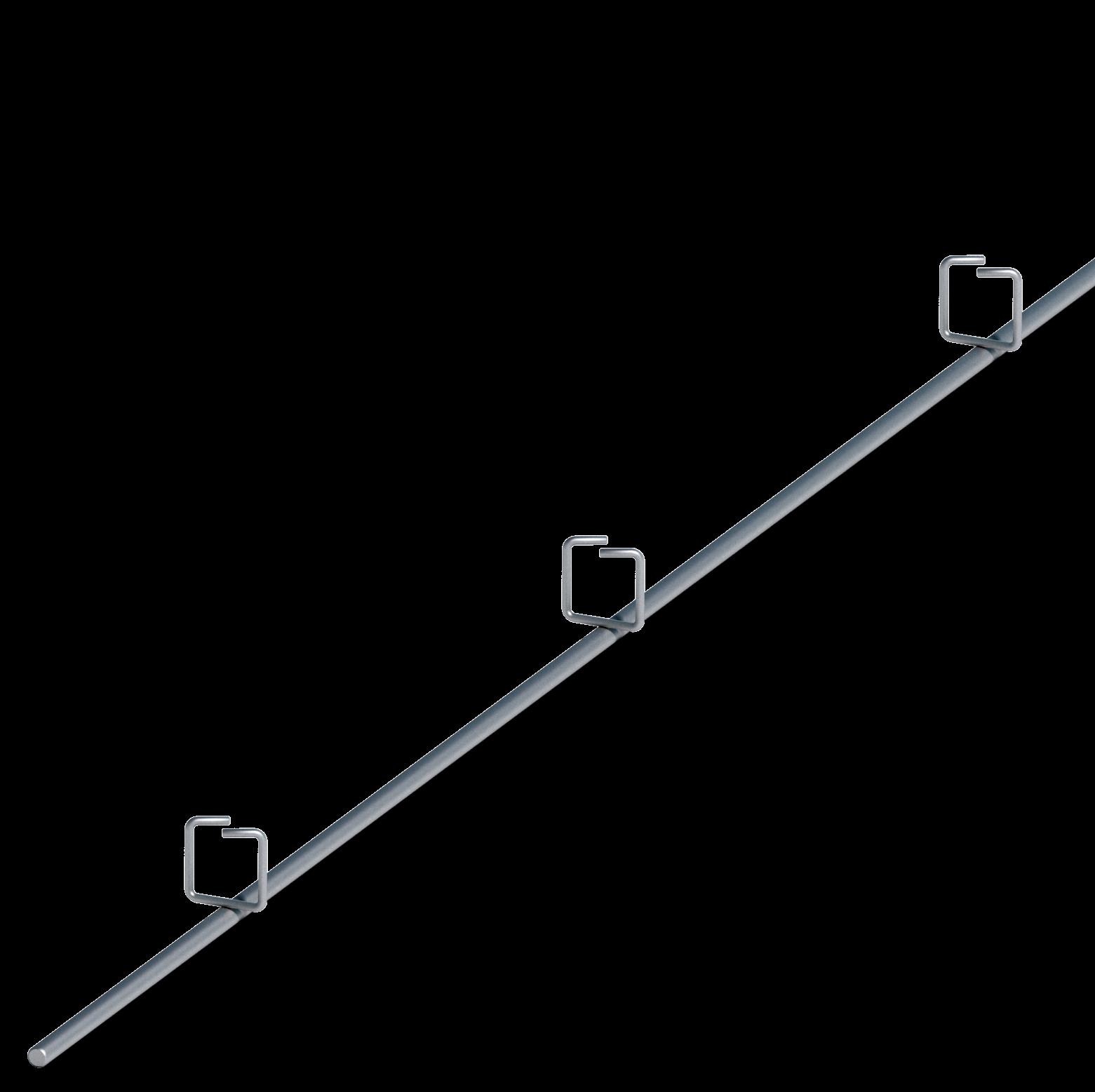

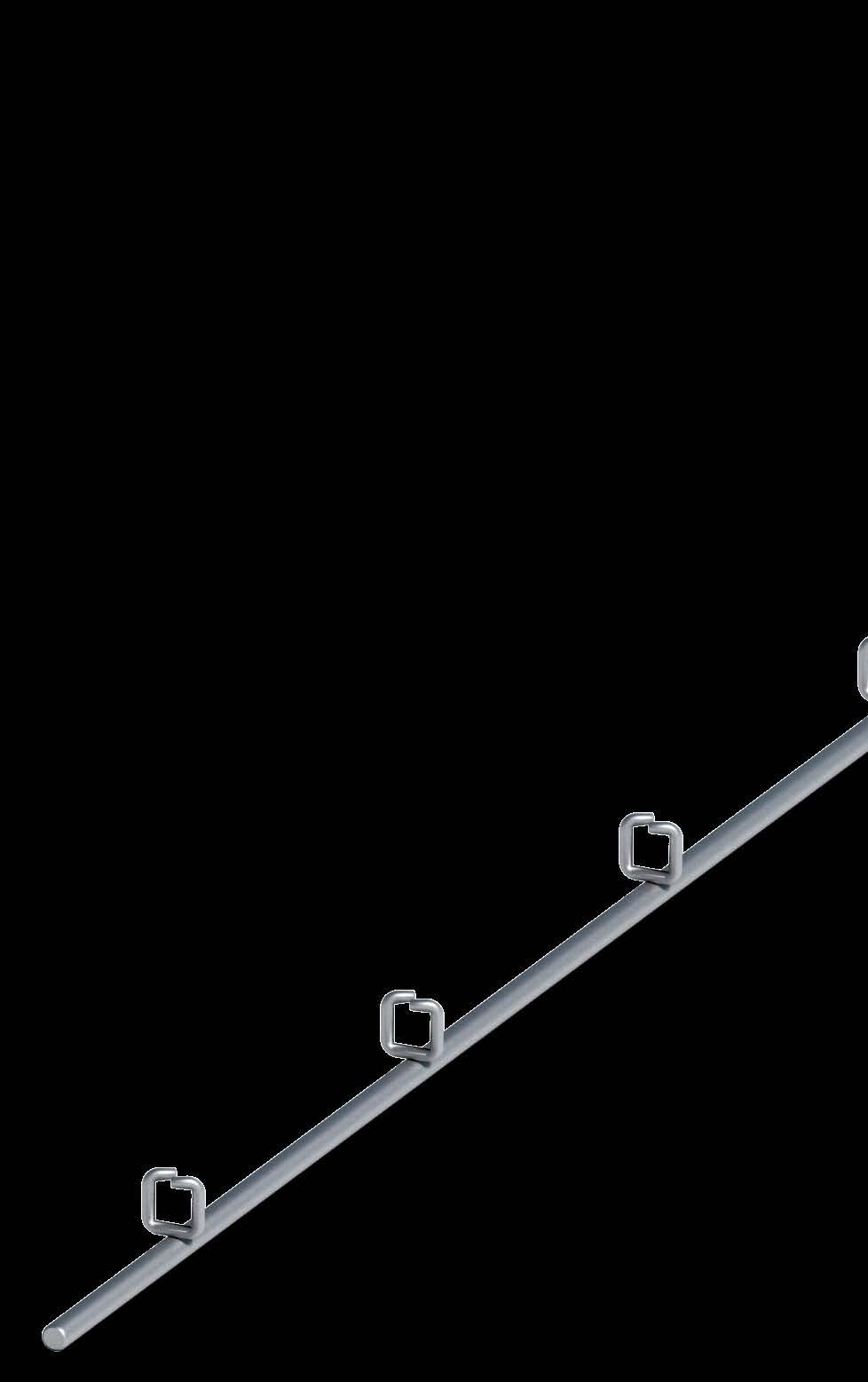

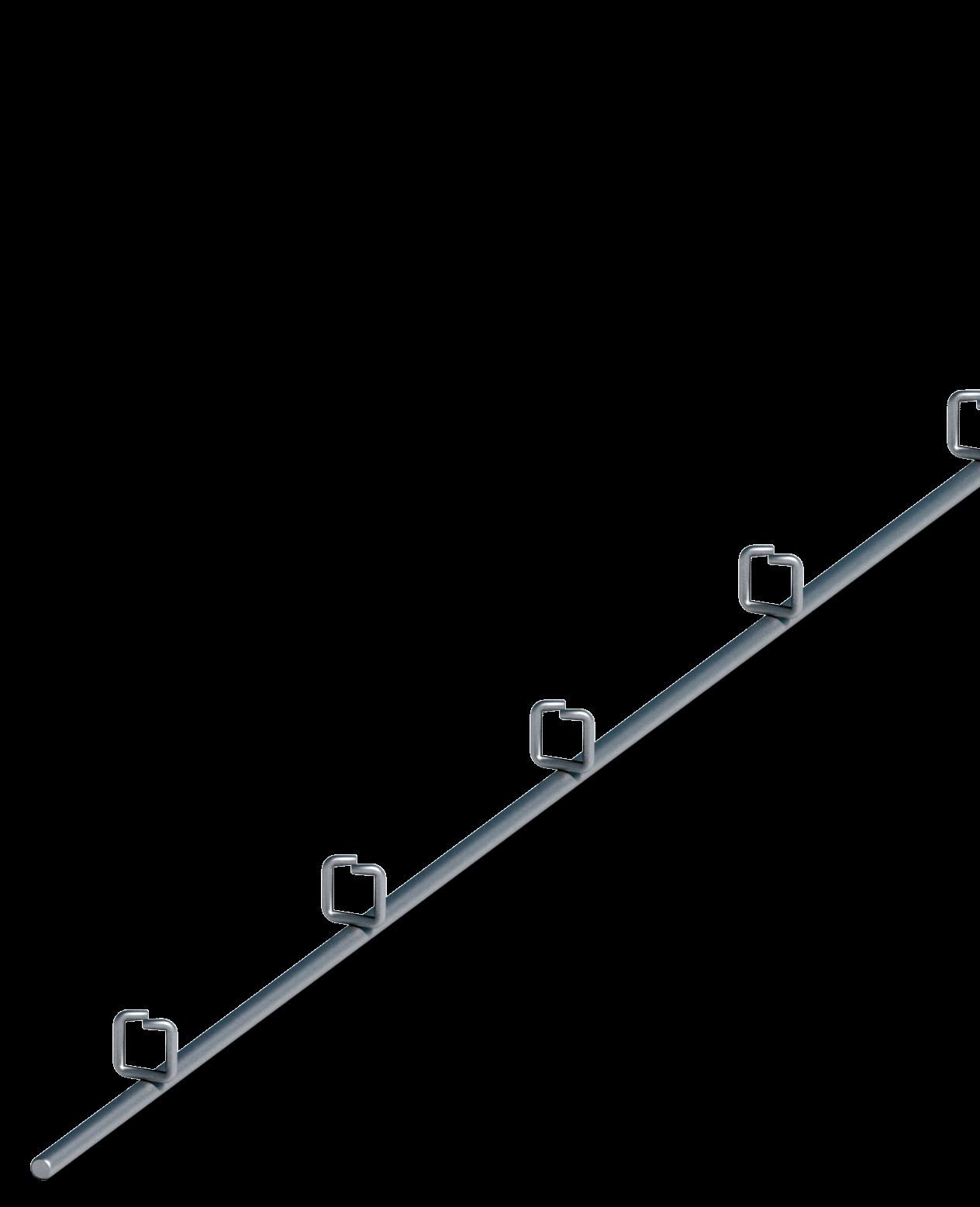

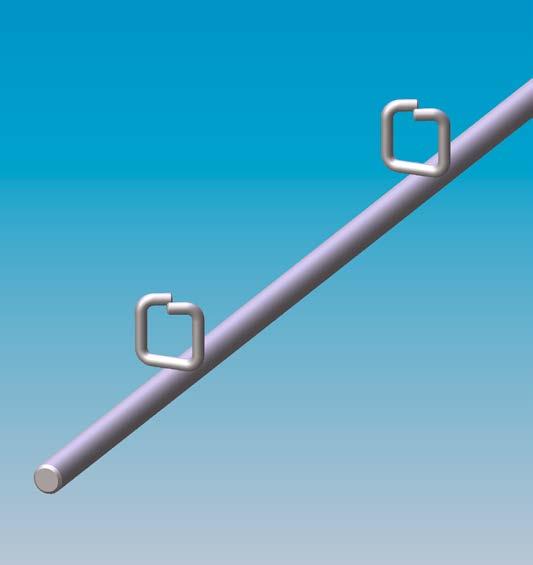

Canali portacavi per cavo singolo
S320
S321
S322
S323
S324
S325
S327
5 x 5 x 3000 mm - ø5 mm
Inox Aisi 316 570598 699320 3
Dimensione del cavo: ø3 - 5 mm
5 x 5 x 3000 mm - ø5 mm
Inox Aisi 316 570598 699321 0
Dimensione del cavo: ø3 - 5 mm
8 x 8 x 3000 mm - ø5 mm
Inox Aisi 316 570598 699322 7
Dimensione del cavo: ø4 - 7 mm
10 x 10 x 3000 mm - ø5 mm
Inox Aisi 316 570598 699323 4
Dimensione del cavo: ø7 - 10 mm
12 x 12 x 3000 mm - ø5 mm
Inox Aisi 316 570598 699324 1
Dimensione del cavo: ø9 - 12 mm
16 x 16 x 3000 mm - ø5 mm
Inox Aisi 316 570598 699325 8
Dimensione del cavo: ø11 - 16 mm
27 x 27 x 3000 mm - ø5 mm Inox Aisi 316 570598 699327 2
Dimensione del cavo: ø11 - 26 mm
Dimensioni e montaggio
Variabile
Montaggio a vite
S324, S325 & S327 Maks. 1 canale portacavi
Rilevabile
Gruppo di saldatura Sospensione
Possibilità di bloccare il cavo/ tubo, se necessario
S336
S337
S331
S324, S325 & S327 Maks. 1 canale portacavi
S331
S324, S325 & S327 Maks. 1 canale portacavi
Canali portacavi standard aperti
S25
S26
25 x 25 x 3000 mm - ø4
Inox Aisi 316 570598 620105 6
Inox Aisi 304 570598 720105 5
Zincato a caldo 570598 520105 7 Elettrozincato 570598 320105 9
50 x 50 x 3000 mm - ø4
Inox Aisi 316 570598 620106 3
Inox Aisi 304 570598 720106 2
75 x 75 x 3000 mm
Inox Aisi 316 570598 620107 0
Zincato a caldo 570598 520107 1
Zincato a caldo 570598 520106 4 Elettrozincato 570598 320106 6 S27
100 x 100 x 3000 mm
Elettrozincato 570598 320107 3 S28
35 x 40 x 3000 mm - ø4
Inox Aisi 304 570598 720117 8
Zincato a caldo 570598 520117 0
Inox Aisi 316 570598 620108 7 S30M
Elettrozincato 570598 320117 2
S30
S30*
45 x 60 x 3000 mm - ø4
Inox Aisi 316 570598 620118 6
Inox Aisi 304 570598 720118 5
Zincato a caldo 570598 520118 7
Elettrozincato 570598 320118 9
45 x 60 x 3000 mm - *ø5
Inox Aisi 316 570598 620119 3
Inox Aisi 304 570598 720119 2
Zincato a caldo 570598 520119 4
55 x 100 x 3000 mm - ø4
S35*
S35W
S36
S37
S38
S39
S39W
Inox Aisi 304 570598 720120 8
Zincato a caldo 570598 520120 0 Elettrozincato 570598 320120 2
Elettrozincato 570598 320119 6 S35
55 x 100 x 3000 mm - *ø5
Inox Aisi 316 570598 640120 3
Inox Aisi 304 570598 740120 2
Zincato a caldo 570598 540120 4
Elettrozincato 570598 340120 6
55 x 150 x 3000 mm - ø5
Inox Aisi 316 570598 620120 9
Inox Aisi 304 570598 720121 5
Zincato a caldo 570598 520121 7 Elforzinket 570598 320121 9
55 x 200 x 3000 mm - ø5
Inox Aisi 316 570598 640121 0
Inox Aisi 304 570598 740121 9
Zincato a caldo 570598 540121 1 Elettrozincato 570598 340121 3
55 x 300 x 3000 mm - ø5
Inox Aisi 316 570598 640122 7
Inox Aisi 304 570598 740122 6
Zincato a caldo 570598 540122 8
Elettrozincato 570598 340122 0
55 x 400 x 3000 mm - ø5
Inox Aisi 316 570598 640123 4
Inox Aisi 304 570598 740123 3
Zincato a caldo 570598 540123 5 Elettrozincato 570598 340123 7
55 x 500 x 3000 mm - ø5
Inox Aisi 316 570598 640124 1
Inox Aisi 304 570598 740124 0
Zincato a caldo 570598 540124 2
55 x 600 x 3000 mm - ø5
Inox Aisi 304 570598 740126 4
Zincato a caldo 570598 540126 6
25
50
CABLAGGI ORDINATI
