CANALI PORTACAVI -
canali portacavi chiusi
Indice
Canali portacavi, S20 - S22N, S121 - S123 pagina 4 - 5
Canali portacavi, K25 - K91 pagina 6 - 7
Montaggio
Gamma prodotti
pagina 7 - 8
pagina 10 - 11

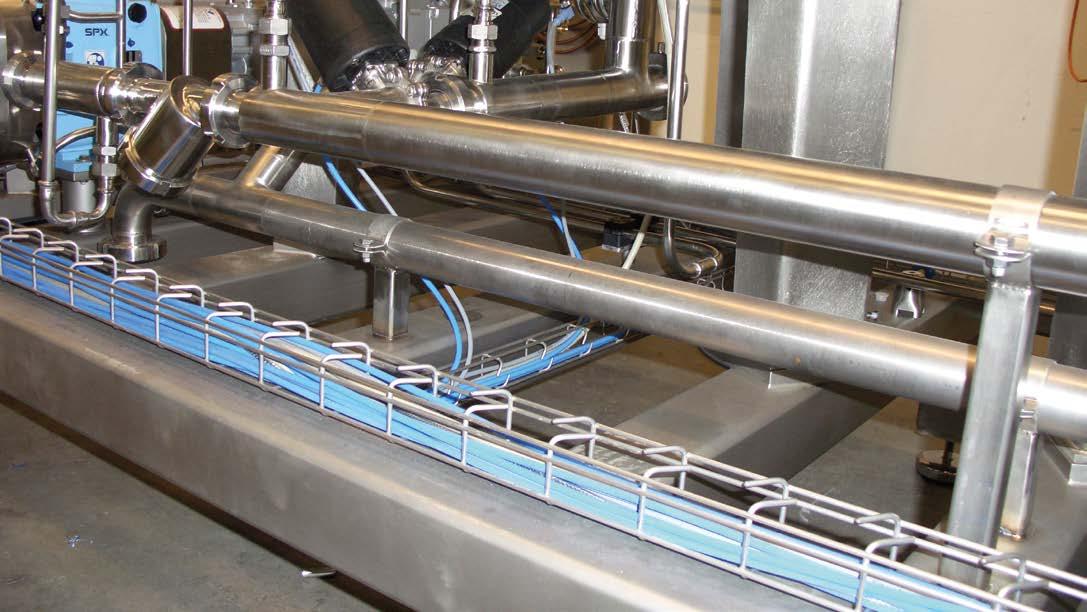

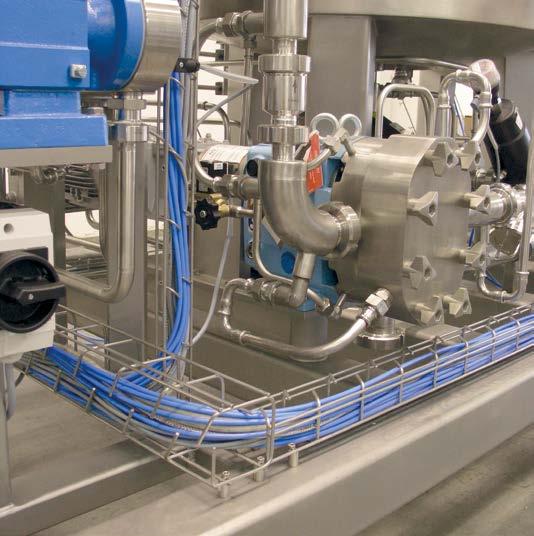

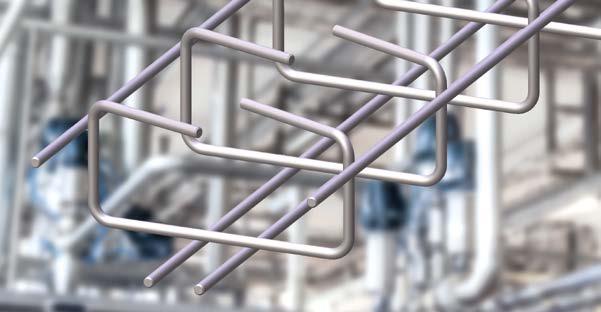

SILTEC CABLAGGIO A VISTA
SILTEC sistemi di cablaggio a vista sono stati sviluppati con l'obiettivo di una funzione ottimale con focus sulla semplicità e l'accessibilità per quanto riguarda la pulizia profonda e l'emissione di calore .
SILTEC sistemi di cablaggio a vista sono prodotti di qualità durevoli nel tempo fatti in acciaio della migliore qualità in grado di prevenire corrosione e offrire una notevole resistenza contro gli agenti chimici .
SILTEC canalizzazioni sono indicati per
• L'industria alimentare
• L'industria chimica
• L'industria di legno

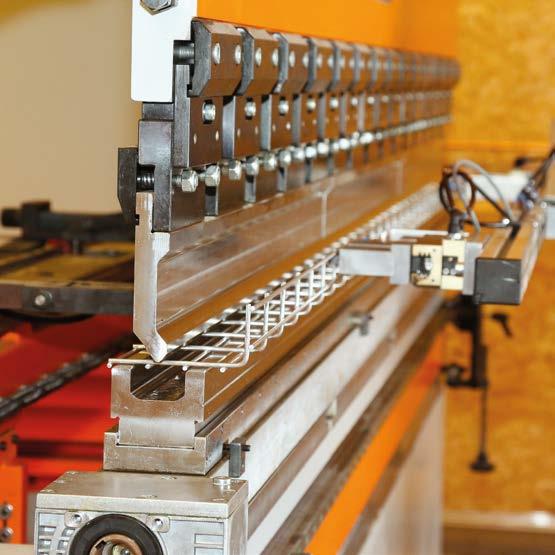

• Costruttori di macchine
• Uffici e ambienti EDP
• Installazioni elettriche in generale
I canali vengono forniti in lunghezze di 3 m .
La larghezza varia da 25 mm a 600 mm e l'altezza da 25 mm a 125 mm .
Canali portacavi fuori misura possono essere prodotti su richiesta .
Tutti i portacavi sono stati costruiti in materiali non abrasivi per non daneggiare cavi e tubi .
I canali portacavi Siltec vengono costruiti in
• Acciaio inox
• Ferro zincato a caldo
• Ferro elettrozincato
Siltec sistemi di cablaggio a vista risolve tutti i problemi legati al trasporto di energia nei cavi efficacemente, in modo semplice e rispettoso verso l'ambiente .
SILTEC CABLAGGIO A VISTA
- disponibile in:
In aggiunta esiste una vasta gamma di canali speciali, una grande varietà di staffe di montaggio e unione e di accessori

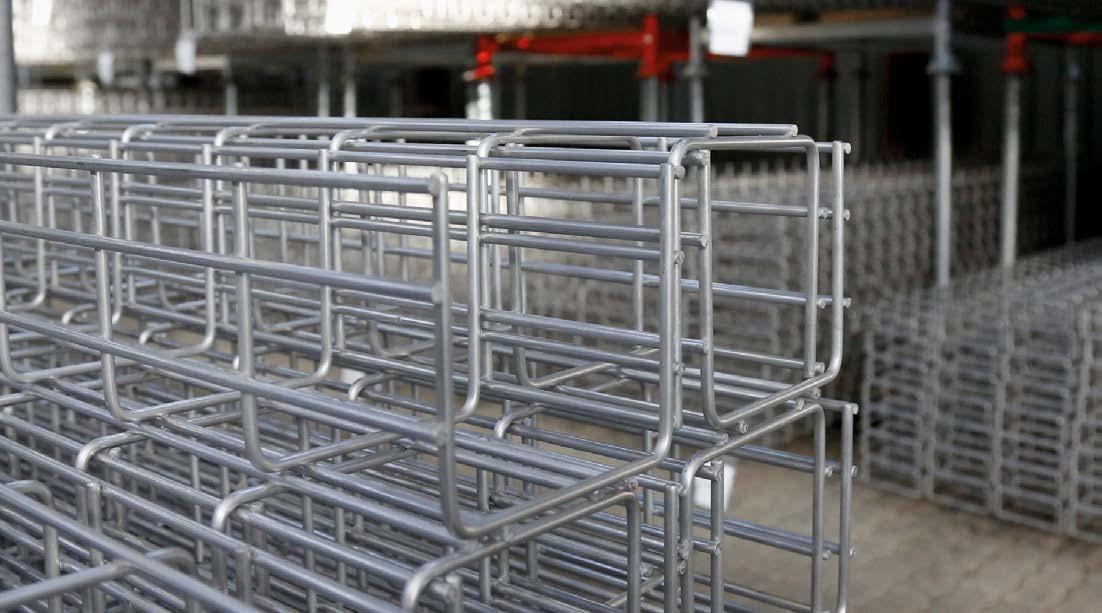

Canali portacavi standard aperti Canali portacavi chiusi

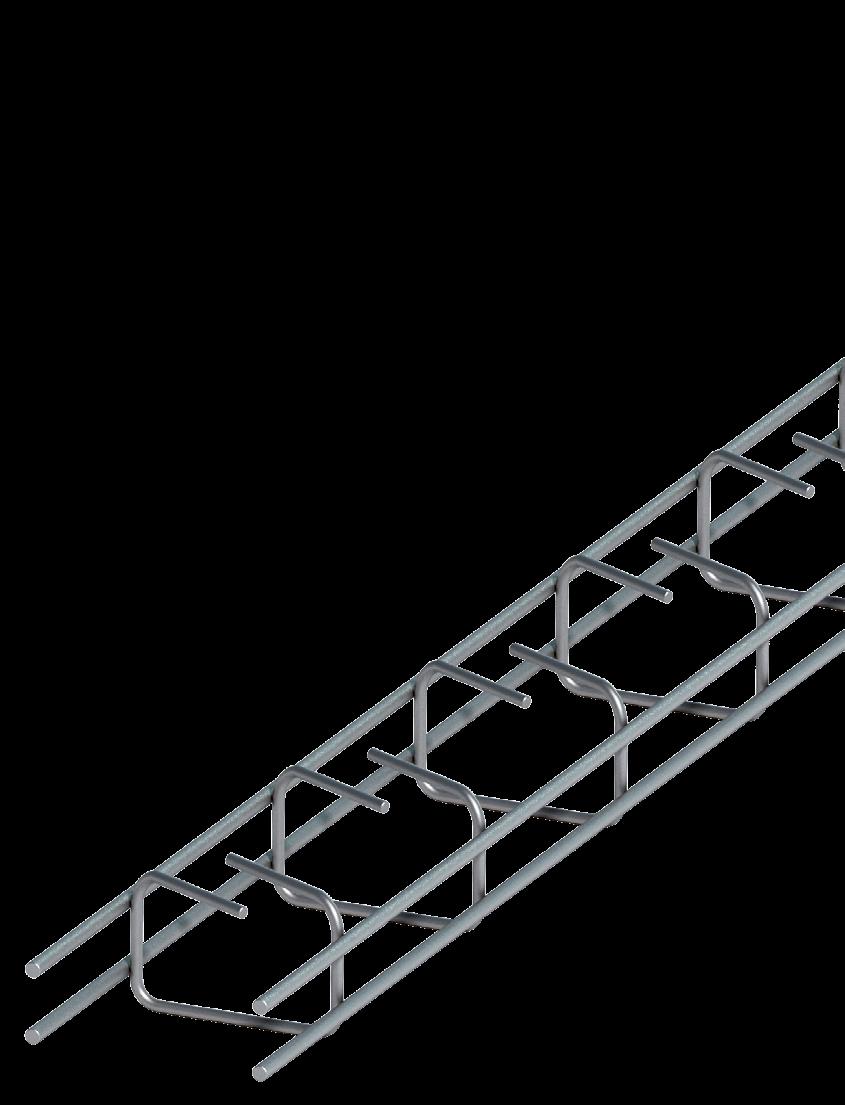

per cavo singolo

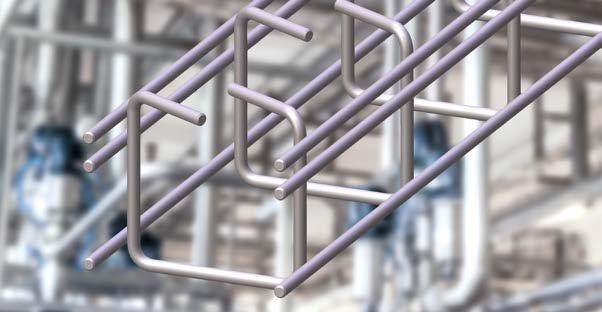

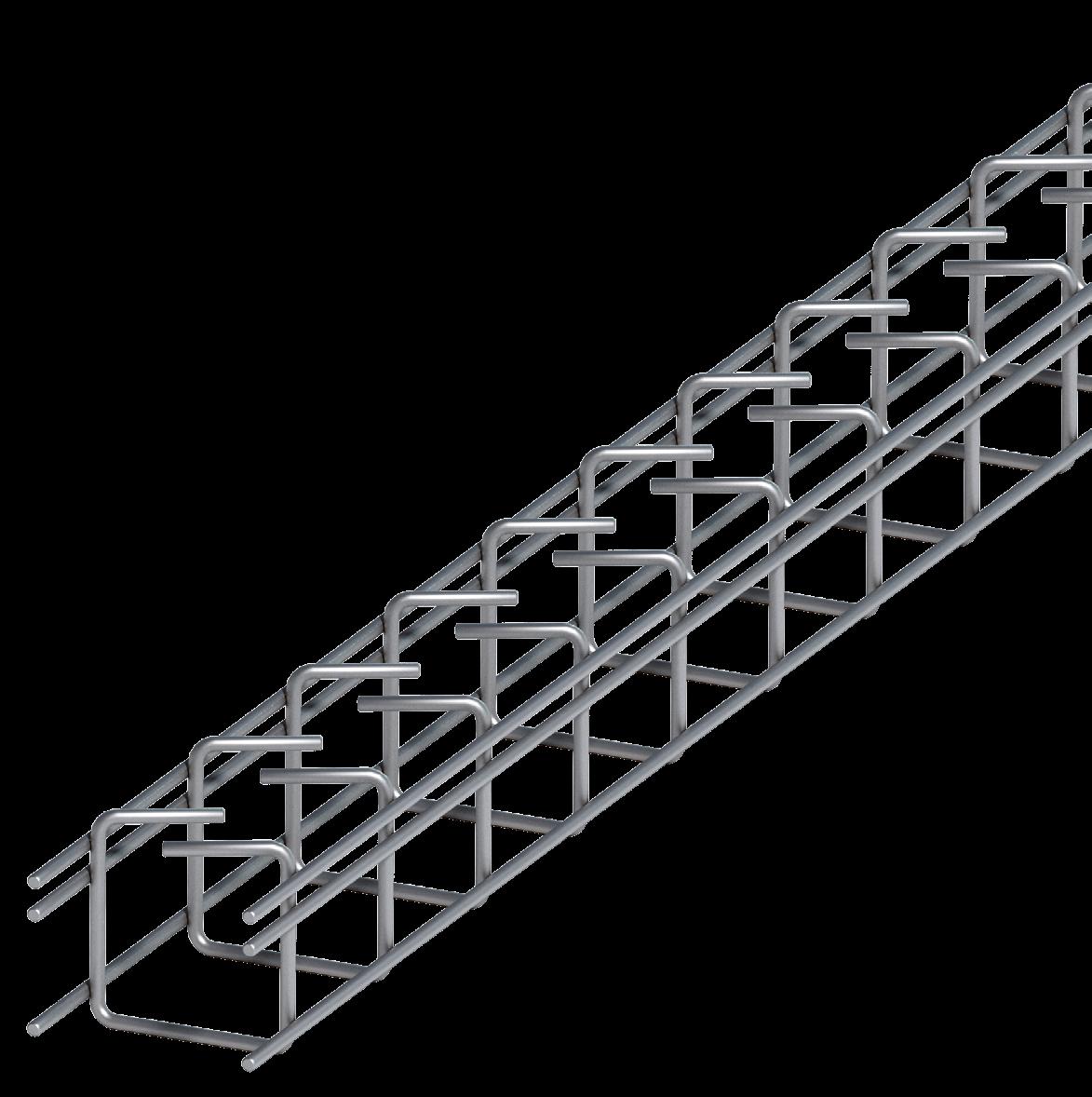

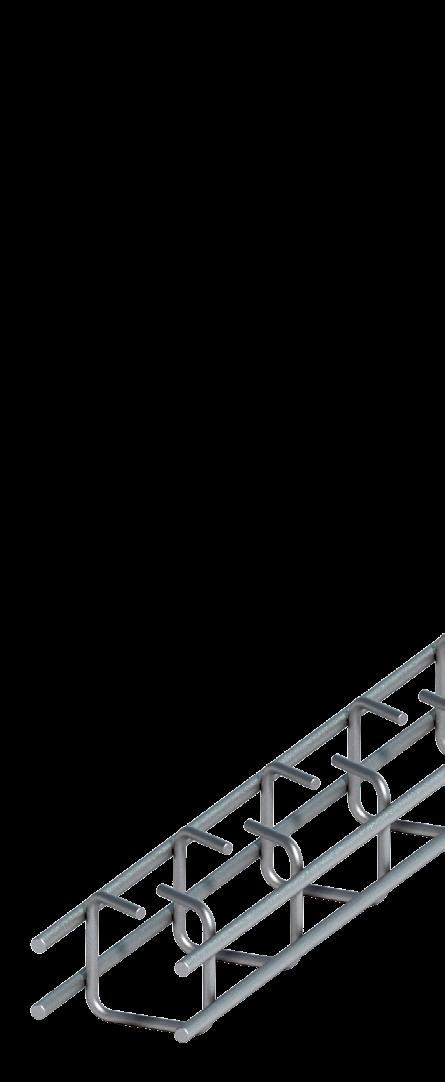

Canali portacavi Siltec - chiusi
S40 Kit
Inox Aisi 316 570598 650501 7
Zincato a caldo 570598 550501 8
Elettrozincato 570598 350501 0
S41 Kit
Inox Aisi 316 570598 650502 4
Zincato a caldo 570598 550502 5 Elettrozincato 570598 350502 7
S85 Separatore
A: 2000 mm
Inox Aisi 316 570598 680590 2
Zincato a caldo 570598 580590 3 Elettrozincato 570598 380590 5
S87 Staffe di serraggio
Inox Aisi 316 570598 680596 4 Zincato a caldo 570598 580596 5 Elettrozincato 570598 380596 7
S15 Tappo di plastica ø4 mm - nero
Polipropilene 570598 199621 6
S19 Tagliabulloni 570598 210002 5
-
S40B Piastra di collegamento
Inox Aisi 316 570598 650512 3 Zincato a caldo 570598 550512 4 Elettrozincato 570598 350512 6
S40W Koblingsplade
Rustf. Aisi 316 570598 650514 7
S41B Piastra di collegamento
Inox Aisi 316 570598 650513 0
Zincato a caldo 570598 550513 1 Elettrozincato 570598 350513 3
S42 Staffa di unione
Inox Aisi 316 570598 650508 6
Zincato a caldo 570598 550508 7 Elettrozincato 570598 350508 9
S119 Tagliabulloni
S71 Staffa a soffitto
Inox Aisi 316 570598 665571 2 Zincato a caldo 570598 565571 3 Elettrozincato 570598 365571 5
S71/750
Aisi 316 570598 665574 3
S72 Prolunga
A: 1000mm, B: 56 mm, C: 56 mm
Inox Aisi 316 570598 665575 0
Zincato a caldo 570598 565575 1 Elettrozincato 570598 365575 3
S73 Staffa a soffitto
A: 1000 mm
Inox Aisi 316 570598 665572 9
Zincato a caldo 570598 565572 0 Elettrozincato 570598 365572 2
Staffe di montaggio
S46 Staffe di montaggio
Inox Aisi 316 570598 655540 1
S56 Staffe di montaggio
Inox Aisi 316 570598 655550 0
S157 Staffe di montaggio
Inox Aisi 304 570598 755551 6
S14M Staffa di fissaggio
Polipropilene ø4mm 570598 199611 7
S47 Staffe di montaggio
Inox Aisi 316 570598 655541 8
S57 Staffe di montaggio
Inox Aisi 316 570598 655551 7
S48 Staffe di montaggio
Inox Aisi 316 570598 655542 5
S155 Staffe di montaggio
Inox Aisi 316 570598 650155 2
S45M Piastra di montaggio
Inox Aisi 316 570598 655531 9 Zincato a caldo 570598 555531 0 Elettrozincato 570598 355531 2
S14BD Staffa di fissaggio, rilevabile
Polipropilene ø4 mm 570598 199630 8
Disposizione
Assemblaggio
Staffa di fissaggio
Esempi di utilizzo delle piastre
S40B, S40W og S41B
S50 Staffe di montaggio
Inox Aisi 316 570598 655544 9
S156 Staffe di montaggio
Inox Aisi 304 570598 755550 9
S14 Staffa di fissaggio
Polipropilene ø4 mm 570598 199610 0
S14MBD Staffa di fissaggio, rilevabile
Polipropilene ø4mm 570598 199631 5
Orizzontale A: Orizzontale B: Orizzontale C: Verticale D:
Canali portacavi Siltec - chiusi
Tutte le misure in millimetri!
Disposizione
Staffe di unione
Staffa di fissaggio
S71/S72/S73
Orizzontale
Instruzioni di montaggio
Strumenti Unione
Esempi di montaggio
S65-66-67-68
S30-35-36-37-38 S87 S90
Ciondoli
Piastre di montaggio/Piastre perforati
S80-81
S35-36-37-38
S30-35-36-37-38
S80-81
S21-2226-28-29-30 35-36-37-38
S80-81
Angolare Piastra separatore
S27-28-29-35-36-37-38 S85 S86 S87 S90
S90 S87
S90
S42 S43
S86
di piano verticale
S20-21-22-25-26-27-28-29-30-35-36-37-38
S42 S90
S43
S15-16-17
Cambio
Curve
Angoli
Pezzi a T e croci
SILTEC ha canali porta-
Canali portacavi standard aperti
S25
S26
25 x 25 x 3000 mm - ø4 mm
Inox Aisi 316 570598 620105 6
Inox Aisi 304 570598 720105 5
Zincato a caldo 570598 520105 7
Elettrozincato 570598 320105 9
50 x 50 x 3000 mm - ø4 mm
Inox Aisi 316 570598 620106 3
Inox Aisi 304 570598 720106 2
S30M-X
S30-X
S35-X
75 x 75 x 3000 mm - 4 mm
Inox Aisi 316 570598 620107 0
Zincato a caldo 570598 520107 1
Zincato a caldo 570598 520106 4 Elettrozincato 570598 320106 6 S27
S36-X
100 x 100 x 3000 mm - 6 mm
Elettrozincato 570598 320107 3 S28
35 x 40 x 3000 mm - ø4 mm
Inox Aisi 316 570598 620108 7 S30M
Inox Aisi 304 570598 720117 8
45 x 60 x 3000 mm - ø4 mm
Inox Aisi 316 570598 620118 6
Inox Aisi 304 570598 720118 5
Zincato a caldo 570598 520117 0 Elettrozincato 570598 320117 2 S30
Zincato a caldo 570598 520118 7
Elettrozincato 570598 320118 9
45 x 60 x 3000 mm - *ø5 mm
S30*
Inox Aisi 316 570598 620119 3
Inox Aisi 304 570598 720119 2
Zincato a caldo 570598 520119 4
55 x 100 x 3000 mm - ø4 mm
Inox Aisi 304 570598 720120 8
Zincato a caldo 570598 520120 0
Elettrozincato 570598 320119 6 S35
55 x 100 x 3000 mm - *ø5 mm
Inox Aisi 316 570598 640120 3
Inox Aisi 304 570598 740120 2
Elettrozincato 570598 320120 2 S35*
Zincato a caldo 570598 540120 4
55 x 150 x 3000 mm - ø5 mm
Inox Aisi 316 570598 620120 9 Inox Aisi 304 570598 720121 5
Elettrozincato 570598 340120 6 S35W
Zincato a caldo 570598 520121 7
55 x 200 x 3000 mm - ø5 mm
Inox Aisi 316 570598 640121 0
Inox Aisi 304 570598 740121 9
Elforzinket 570598 320121 9 S36
Zincato a caldo 570598 540121 1
55 x 300 x 3000 mm - ø5 mm
Inox Aisi 316 570598 640122 7
Inox Aisi 304 570598 740122 6
Elettrozincato 570598 340121 3 S37
Zincato a caldo 570598 540122 8
Elettrozincato 570598 340122 0
55 x
x 3000 mm - ø5 mm
Aisi 316 570598 640123 4
Aisi 304 570598 740123 3
a caldo 570598 540123 5
55 x 500 x 3000 mm - ø5 mm Inox Aisi 316 570598 640124 1
Aisi 304 570598 740124 0
570598 340123 7 S39
a caldo 570598 540124 2
55 x 600 x 3000 mm - ø5 mm
Inox Aisi 304 570598 740126 4
Zincato a caldo 570598 540126 6
100
