SWING-O-MAT

NEDGRAVDSYSTEM MED

TILTENDE PLATTFORM

The future of waste disposal systems

Namdal Ressurs AS og Villiger Entsorgungssystem AG

Villiger Entsorgungssysteme AG fra Sveits er et av Europas ledende selskaper innen produksjon og salg av nedgravde containersystemer. Villiger er sett på som det mest innovative selskapet innenfor bransjen og både kunder og konkurrenter har stor respekt for den jobben Villiger gjør. Namdal Ressurs AS og Villiger har siden 2001 samarbeidet om salg av containerløsninger i Norge. Gjennom tett samarbeid har vi utviklet både overflate- og nedgravde containere tilpasset nordiske forhold, og mange av produktene er i dag markedsledende i Norge.

Namdal Ressurs Service

De siste årenes utvikling av nye avfallsløsninger med bruk av mekaniske og elektroniske enheter stiller strengere krav til service og vedlikehold. Gjennom Namdal Ressurs Service tilbyr vi service og vedlikeholdstjenester på alt utstyr som bransjen bruker. Namdal Ressurs Service har gjennom eget personell og dyktige servicepartnere opparbeidet et velfungerende system for service og vedlikehold av alle typer maskiner og containere som i dag brukes i bransjen.

Namdal Ressurs Utleie AS

Stadig flere kunder ønsker i dag å leie utstyr i stedet for å kjøpe. Gjennom Namdal Ressurs Utleie AS kan vi tilby leie av forskjellige typer avfallsutstyr, som nedgravde containere, overflatecontainere og ikke minst komprimerende utstyr. Leien er tenkt som langtidsleie og vil automatisk inkludere service- og vedlikeholdsavtale.

EU-samsvarserklæring

Systemet oppfyller alle relevante krav til sikkerhet og helse i vedlegg i maskindirektivet 2006/42/EC.

Directives CE Date EN ISO-12100

2 Verftsgata 12, 7800 NAMSOS I Avd. Oslo, Sandstuveien 60A, 1184 Oslo Tlf. +47 742 81 765 I firmapost@namdalressurs.no I www.namdalressurs.no The future of waste disposal systems

2011-03

2008-06

EN 13071-1

EN 13071-2

SWING-O-MAT

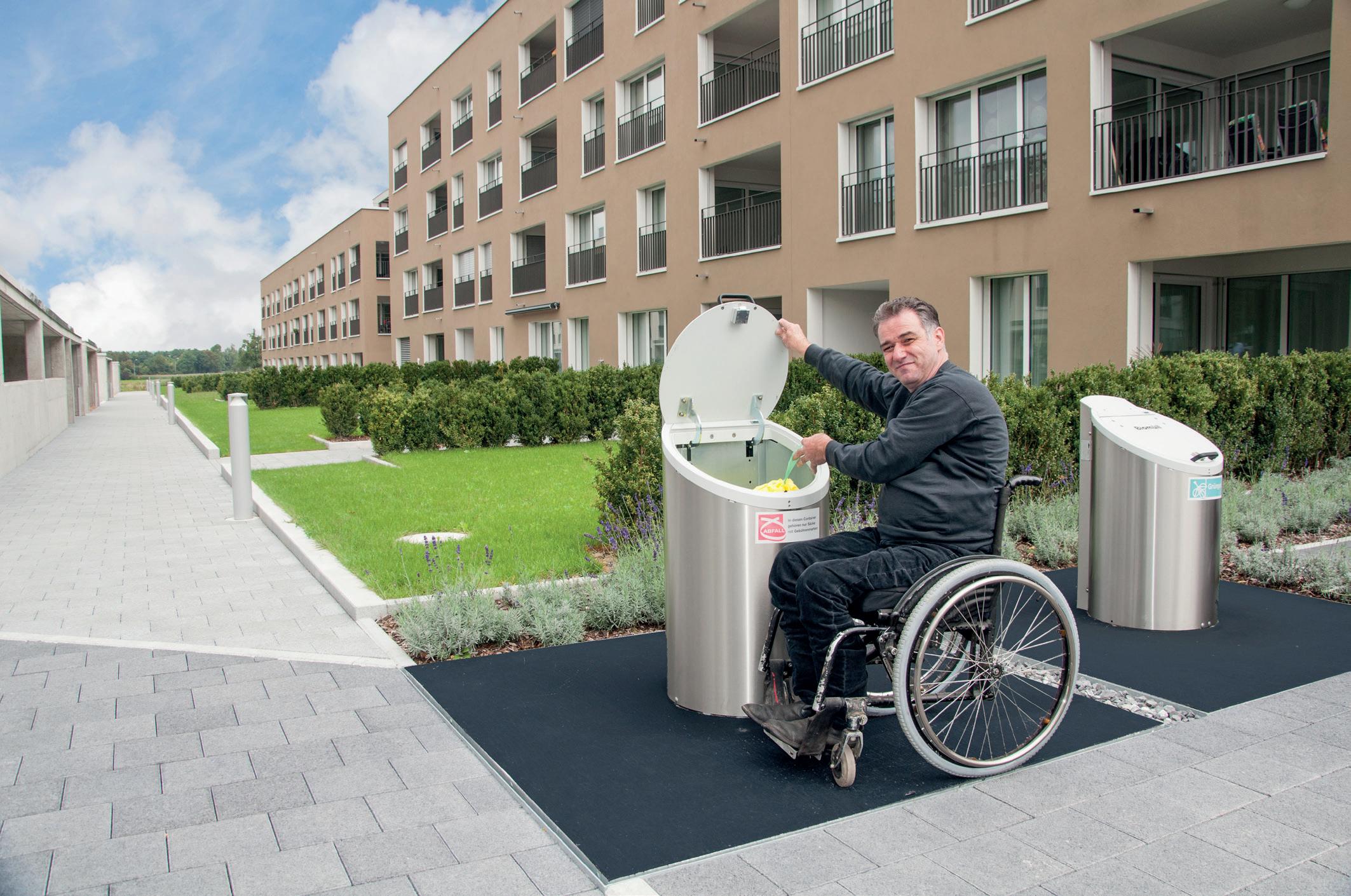

Enkel åpning og tømming

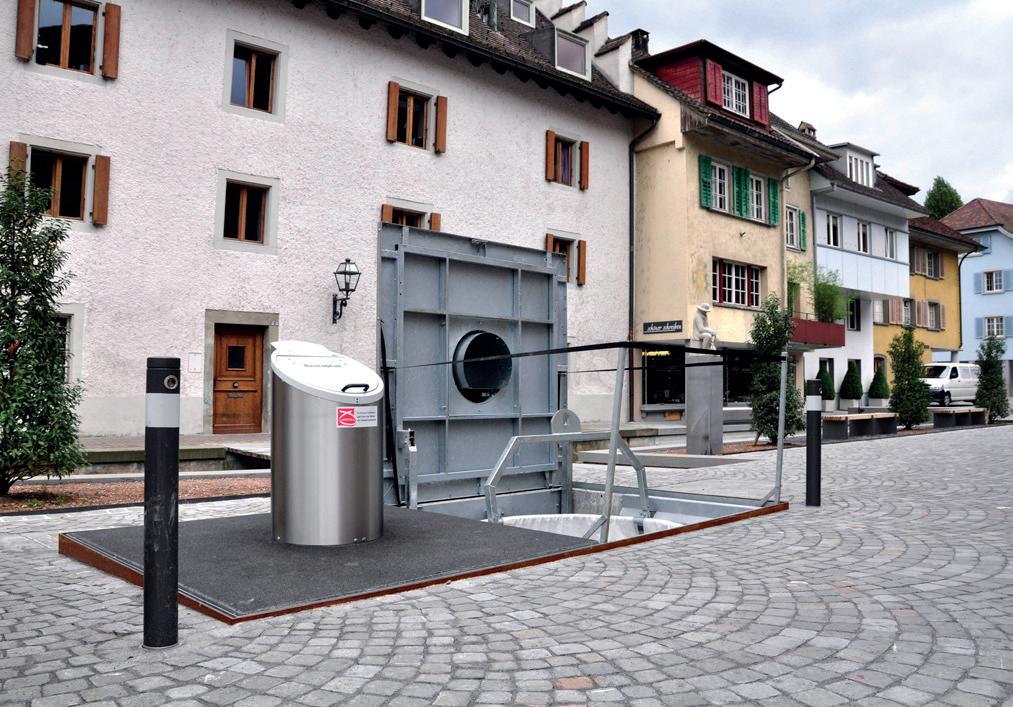

Med Swing-o-Matsystemet har vi åpnet for en ny dimensjon av avfallshåndtering. Plattformen tiltes 90 ° til siden, og tømmeprosessen skjer enkelt. En profesjonell løsning som du kan være stolt av.

Systemet er installert i et prefabrikkert betongelement, og innkastsøylen er av valgfri modell. Tømmeprosessen skjer ved hjelp av en standard kran. Om man vil ha manuell eller elektronisk tilgangskontroll og/eller vektsystem er valgfritt. Elektroniske funksjoner drives av stømtilkobling eller solcellepanel.

3 Verftsgata 12, 7800 NAMSOS I Avd. Oslo, Sandstuveien 60A, 1184 Oslo Tlf. +47 742 81 765 I firmapost@namdalressurs.no I www.namdalressurs.no

Fleksibelt modulsystem

Swing-o-Mat nedgravdsystem består av ulike komponenter som kan settes sammen til ulike kombinasjoner.

4 Verftsgata 12, 7800 NAMSOS I Avd. Oslo, Sandstuveien 60A, 1184 Oslo Tlf. +47 742 81 765 I firmapost@namdalressurs.no I www.namdalressurs.no 01 03 04 05 02 06

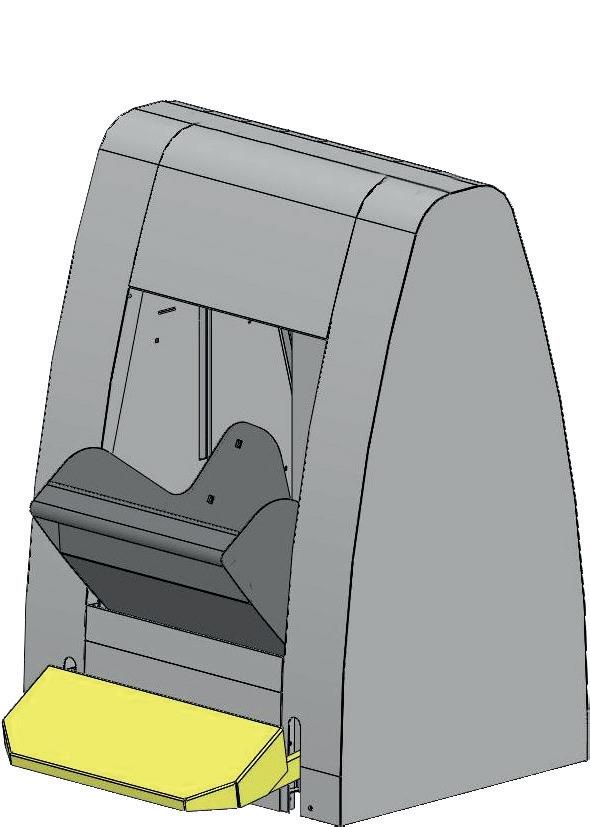

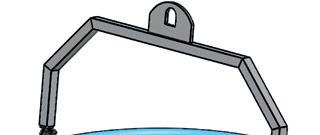

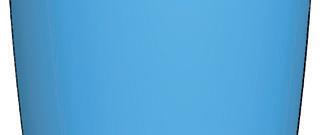

01 Innkastsøyle • Baléro • Caslano • Marino • Lugano • Vilaro 02 Plattform • Hardt dekke • Gummidekke • Dørkplate 03 Betongelement • 4m3 • 5m3 04 Big Bag • 3m3 • 5m3 05 Container

4m3 • 5m3 06 Komplett system

•

Innkastsøyle- og plattformtyper

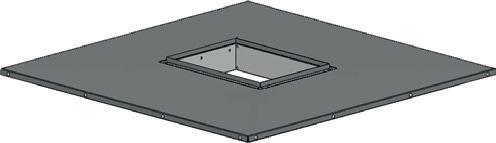

Plattformtyper

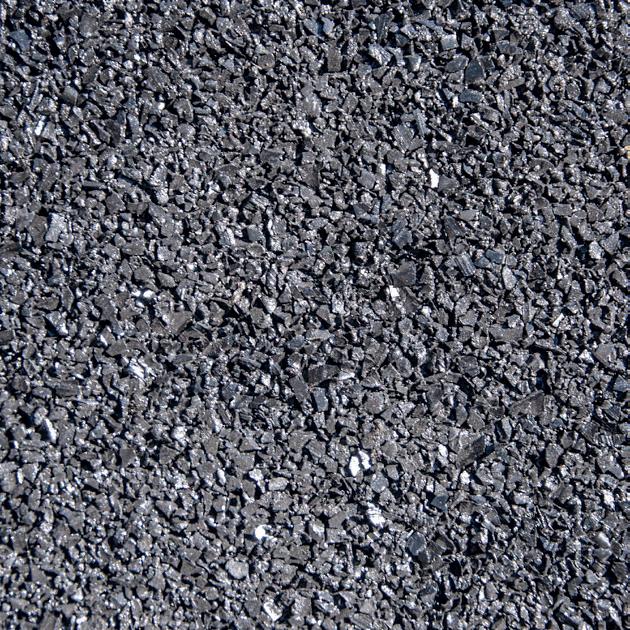

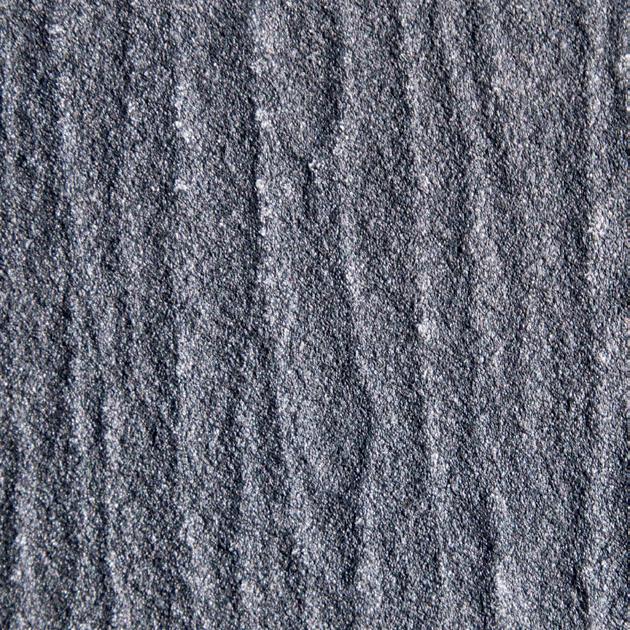

En sandlignende overflate som er sklisikker, holdbar og stabil.

En meget populær overflate ved glassinnsamling, da flasker ikke knuses ved fall.

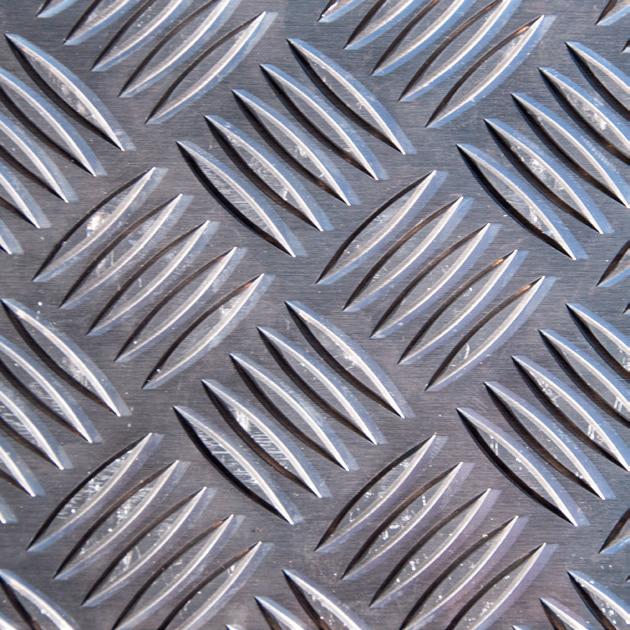

En enkel, holdbar og stabil løsning i aluminium.

5 Verftsgata 12, 7800 NAMSOS I Avd. Oslo, Sandstuveien 60A, 1184 Oslo Tlf. +47 742 81 765 I firmapost@namdalressurs.no I www.namdalressurs.no

Lugano Hardt dekke Gummidekke Dørkplate Marino Vilaro Baléro Caslano

Leter du etter en løsning som er lite plasskrevende?

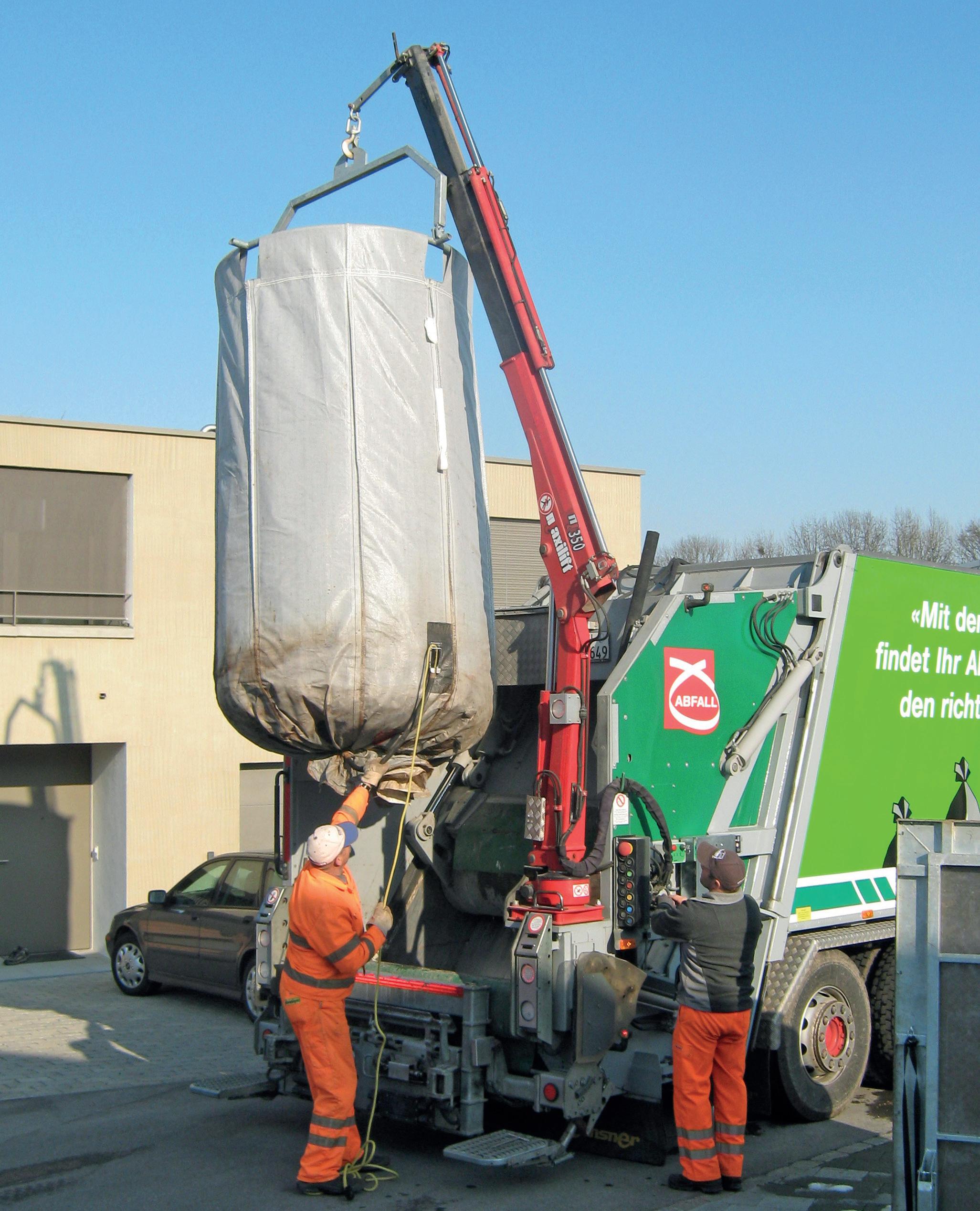

Der hvor store tømmebiler ikke kommer fram, er Swing-o-Mat den ultimate løsningen. Containeren eller Big Bag-sekken kan løftes rett opp, og tømmes av en liten bil med en standardkran.

6 Verftsgata 12, 7800 NAMSOS I Avd. Oslo, Sandstuveien 60A, 1184 Oslo Tlf. +47 742 81 765 I firmapost@namdalressurs.no I www.namdalressurs.no

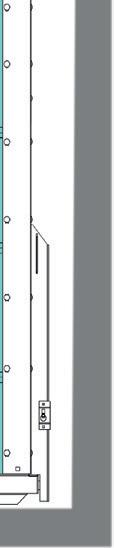

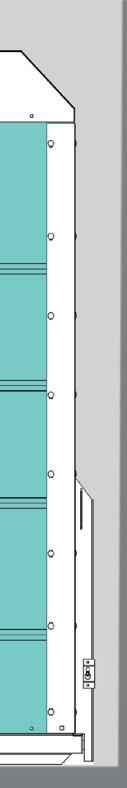

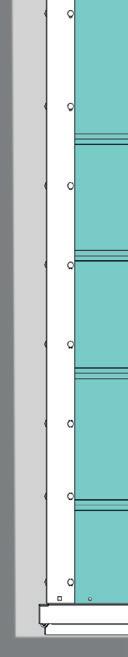

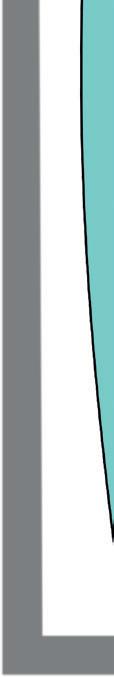

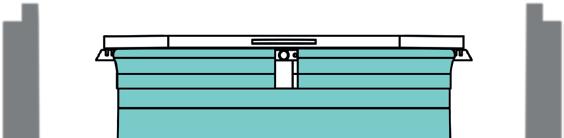

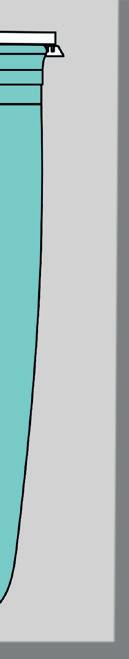

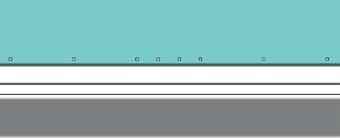

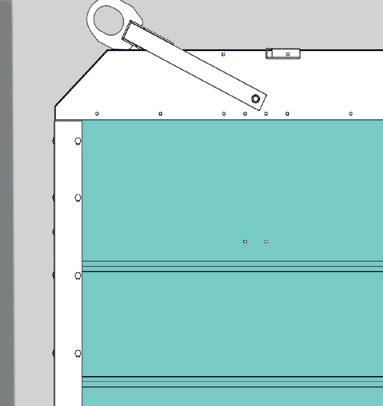

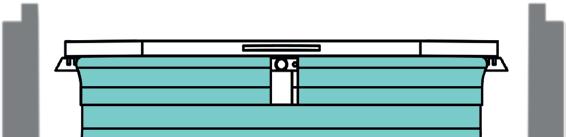

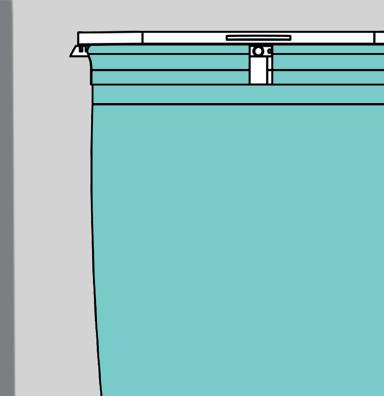

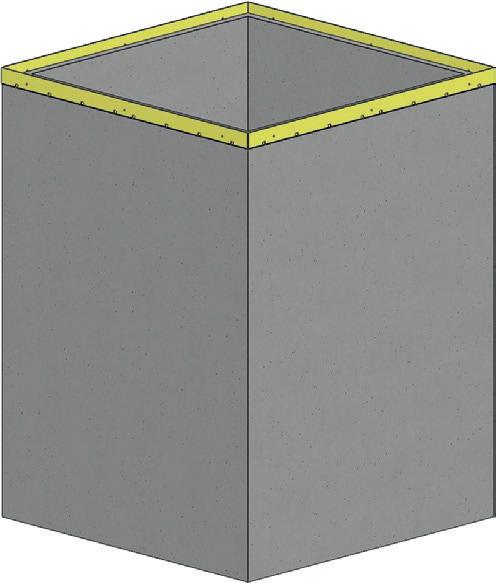

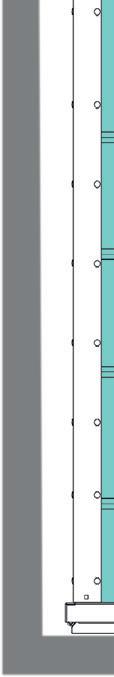

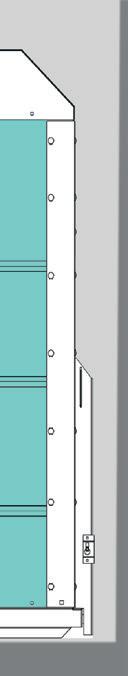

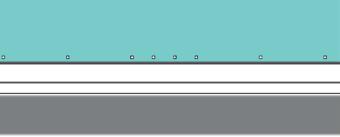

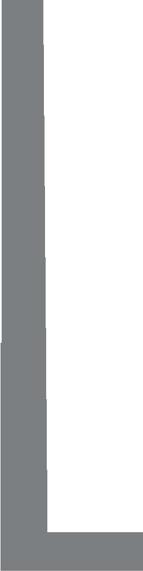

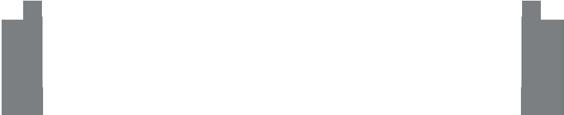

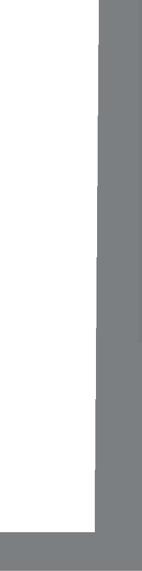

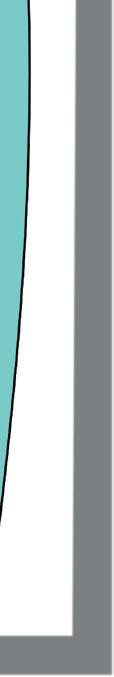

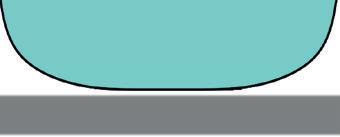

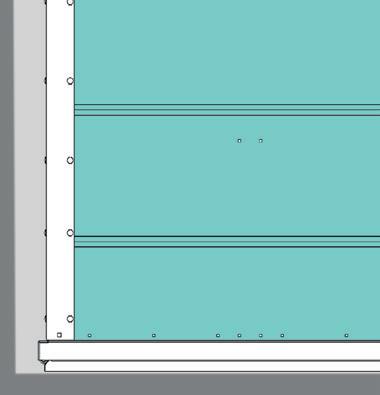

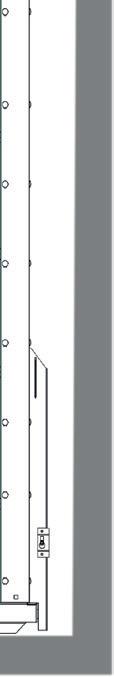

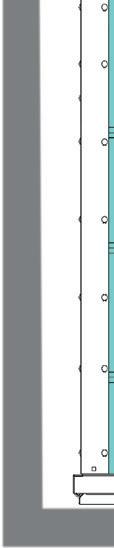

Spesifikasjoner for container og betongelement

Høyde: 1950 mm

Bredde: 1950 mm

Drenering

7 Verftsgata 12, 7800 NAMSOS I Avd. Oslo, Sandstuveien 60A, 1184 Oslo Tlf. +47 742 81 765 I firmapost@namdalressurs.no I www.namdalressurs.no

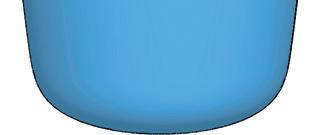

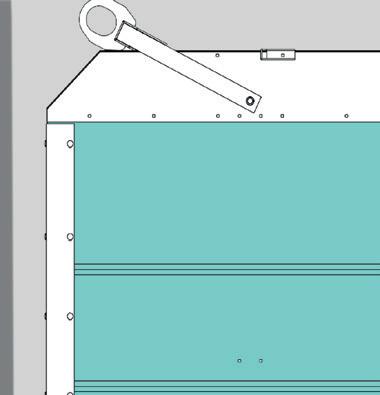

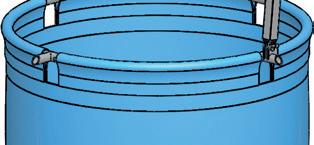

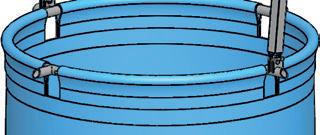

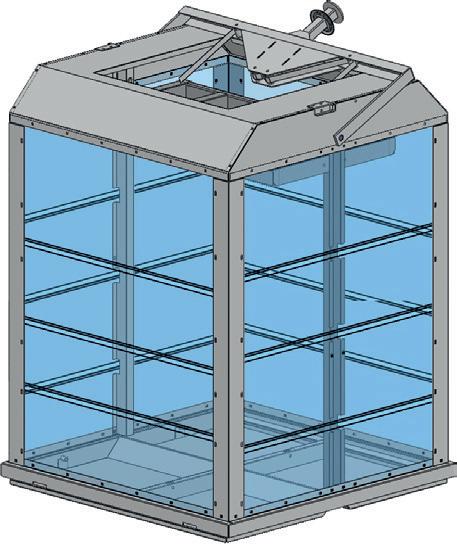

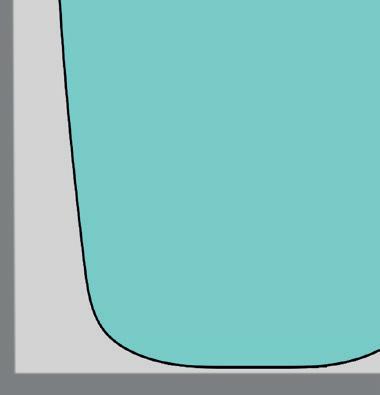

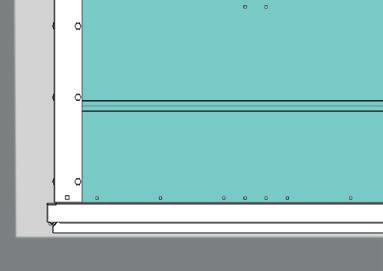

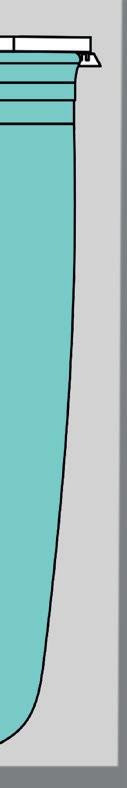

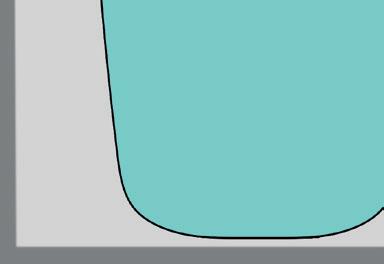

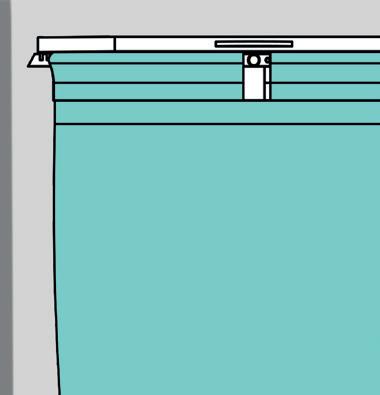

3.0 m3 Big Bag 5.0 m3 Big Bag 4.0 m3 Container 1950 2210 Høyde: 2210 mm Volum: 4 m3 1950 2600 Høyde: 2600 mm Volum: 5 m3 5.0 m3 Container

1950 1950

CU 200 B CU 200 C

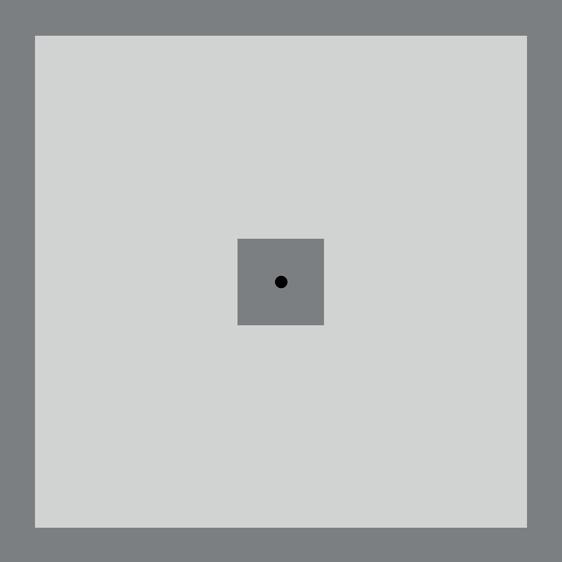

Sett ovenfra CU 200 B & CU 200 C Dreneringshull for skittent vann fra container eller Big Bag-sekken.

8 Verftsgata 12, 7800 NAMSOS I Avd. Oslo, Sandstuveien 60A, 1184 Oslo Tlf. +47 742 81 765 I firmapost@namdalressurs.no I www.namdalressurs.no

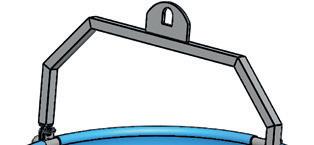

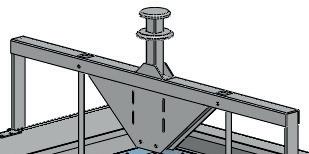

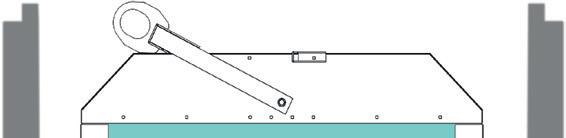

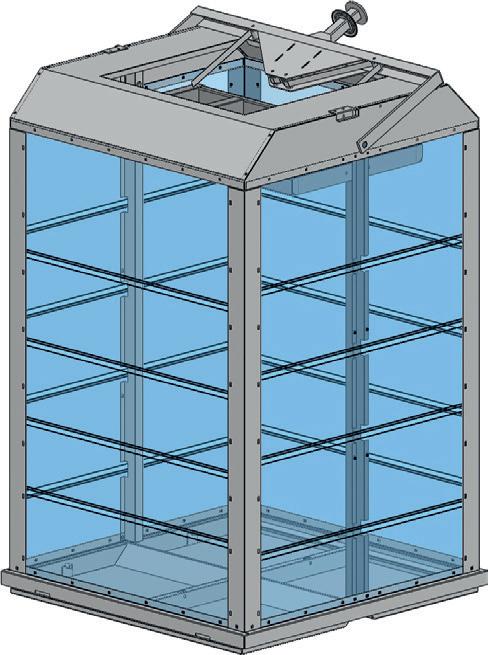

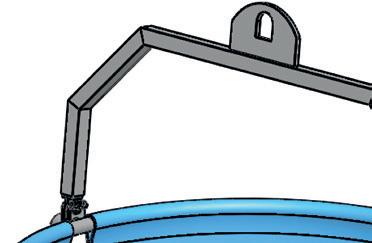

Bag Container 5.0 m3 Restavfall 3.0 m3 Restavfall 3.0 m3 Glass/Papir 4.0 m3 Container 5.0 m3 Container Big Bag Type Volum Maks. fyllvekt 5 m3 Standard 5 m3 420 kg 3 m3 Standard 3 m3 350 kg 3 m3 Glass/Papir 3 m3 900 kg Kroksystem 1-Krok Mushroom Container Type Container vekt Volum Maks. fyllvekt Maks.totalvekt 4 m3 Container 390. kg 4 m3 1‘200 kg 1‘590 kg 5 m3 Container 430. kg 5 m3 1‘500 kg 1‘930 kg

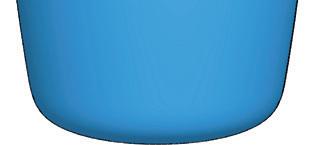

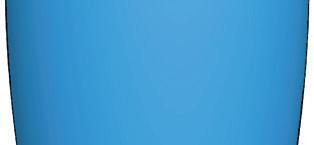

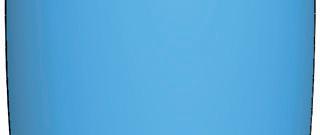

Container og Big Bag Big

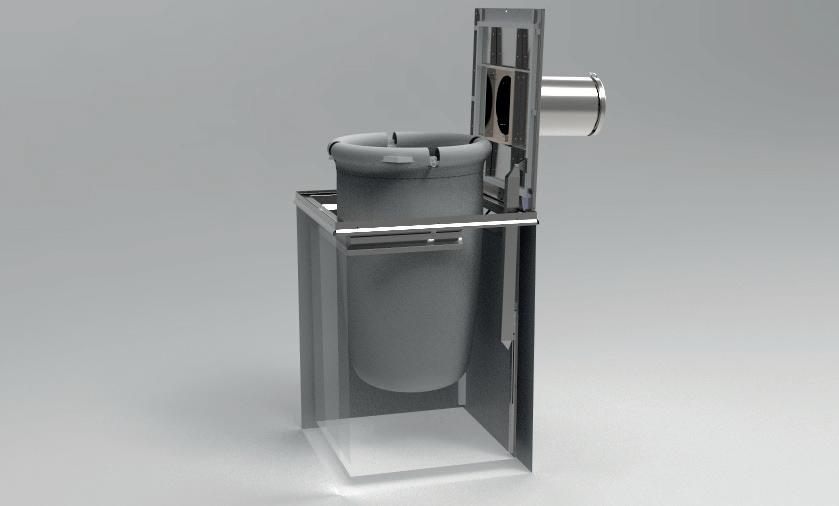

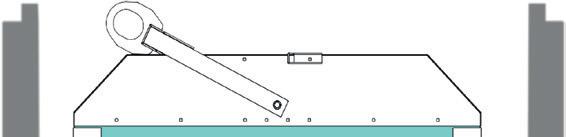

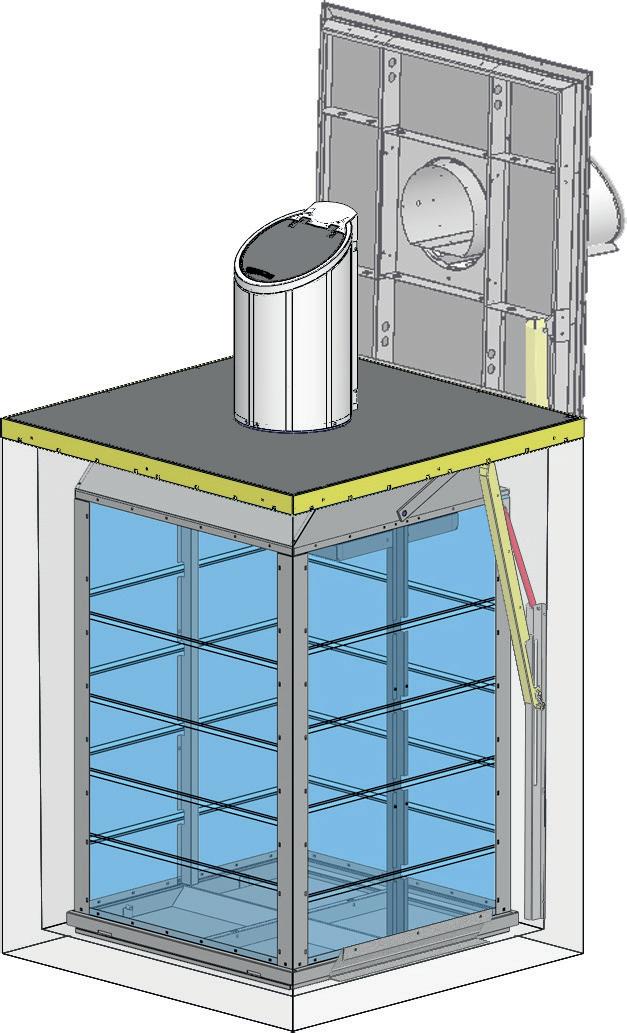

Plattformtilting

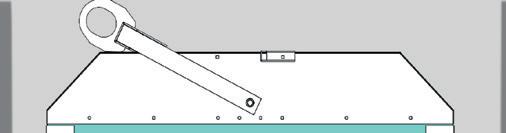

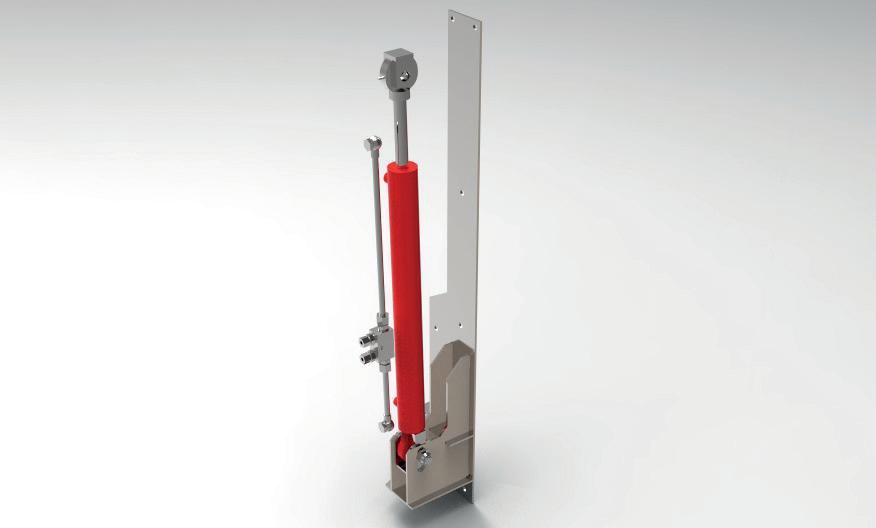

For å fjerne containeren eller Big-bag-sekken, må plattformen tiltes til siden. Med vårt Swing-o-Matsystem blir dette gjennomført ved hjelp av en gassdemper som er koblet mellom rammen og plattformen. Ved hjelp av denne demperen kan plattformen tiltes 90°. For å stenge plattformen etter tømming, presses plattformen ned, og en mekanisme låser plattformen.

9 Verftsgata 12, 7800 NAMSOS I Avd. Oslo, Sandstuveien 60A, 1184 Oslo Tlf. +47 742 81 765 I firmapost@namdalressurs.no I www.namdalressurs.no

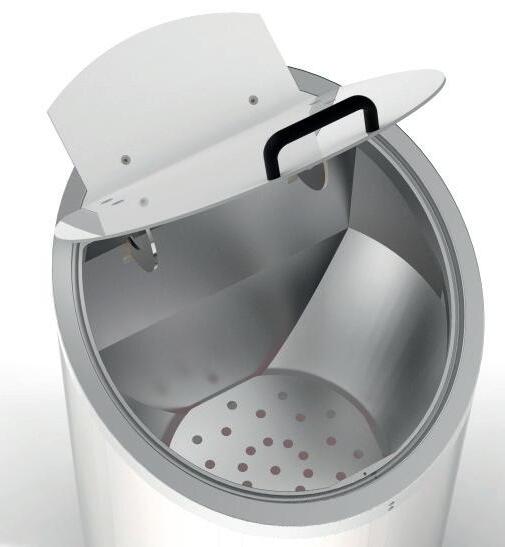

Innsamlingsbeholder for spillolje

For deponering av spillolje, kan vi tilby de tre innkassøylene Lugano, Terrano og Baléro med sil og trakt. Spilloljen renner gjennom den perforerte platen og inn i en indre container. Konstruksjonen består av en ytre og en indre container. Ekstra innsamlingsrør er ikke nødvendig.

10 Verftsgata 12, 7800 NAMSOS I Avd. Oslo, Sandstuveien 60A, 1184 Oslo Tlf. +47 742 81 765 I firmapost@namdalressurs.no I www.namdalressurs.no

11 Verftsgata 12, 7800 NAMSOS I Avd. Oslo, Sandstuveien 60A, 1184 Oslo Tlf. +47 742 81 765 I firmapost@namdalressurs.no I www.namdalressurs.no 95° 500 700 988 Tekniske data
