DISPOSITIVO SDFLEX
LINEA VERTICALE DISPOSITIVO
ANTICADUTA DI TIPO GUIDATO
COMPRENSIVO DI LINEA DI
ANCORAGGIO

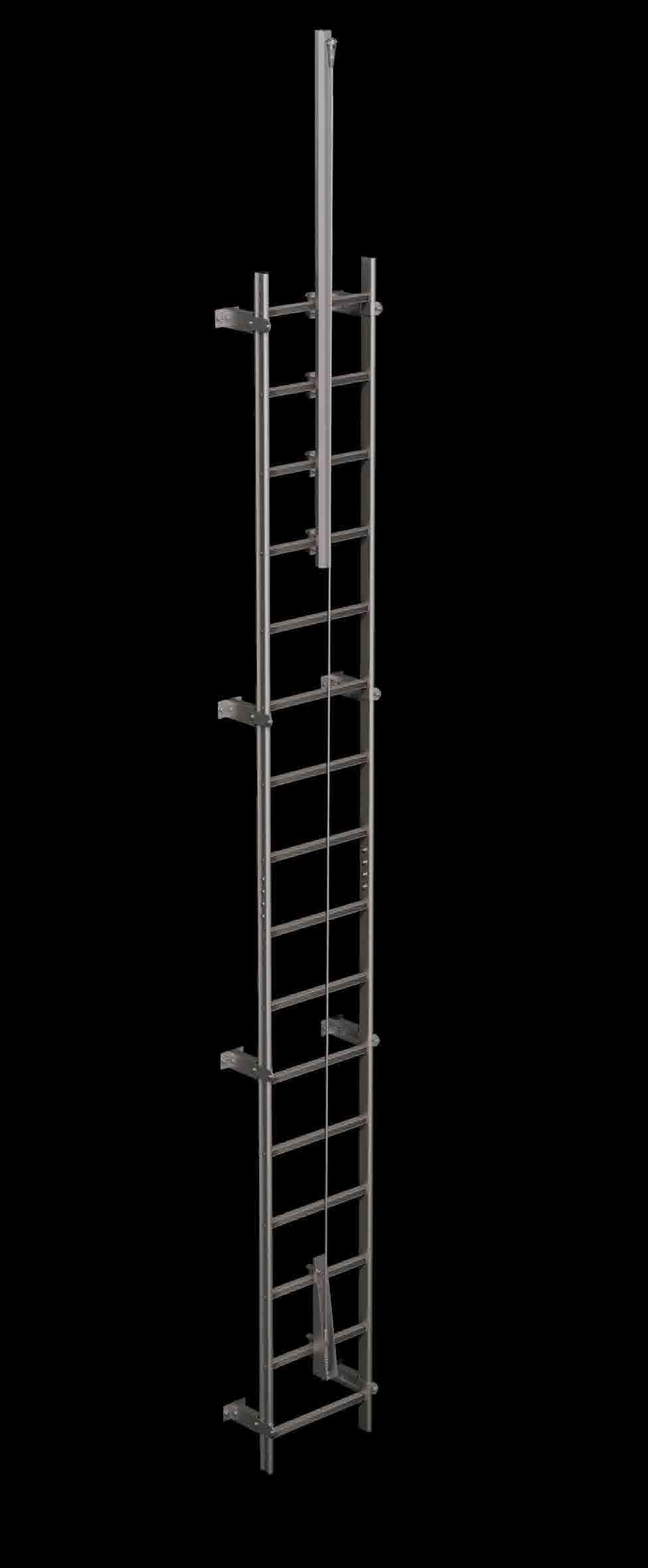

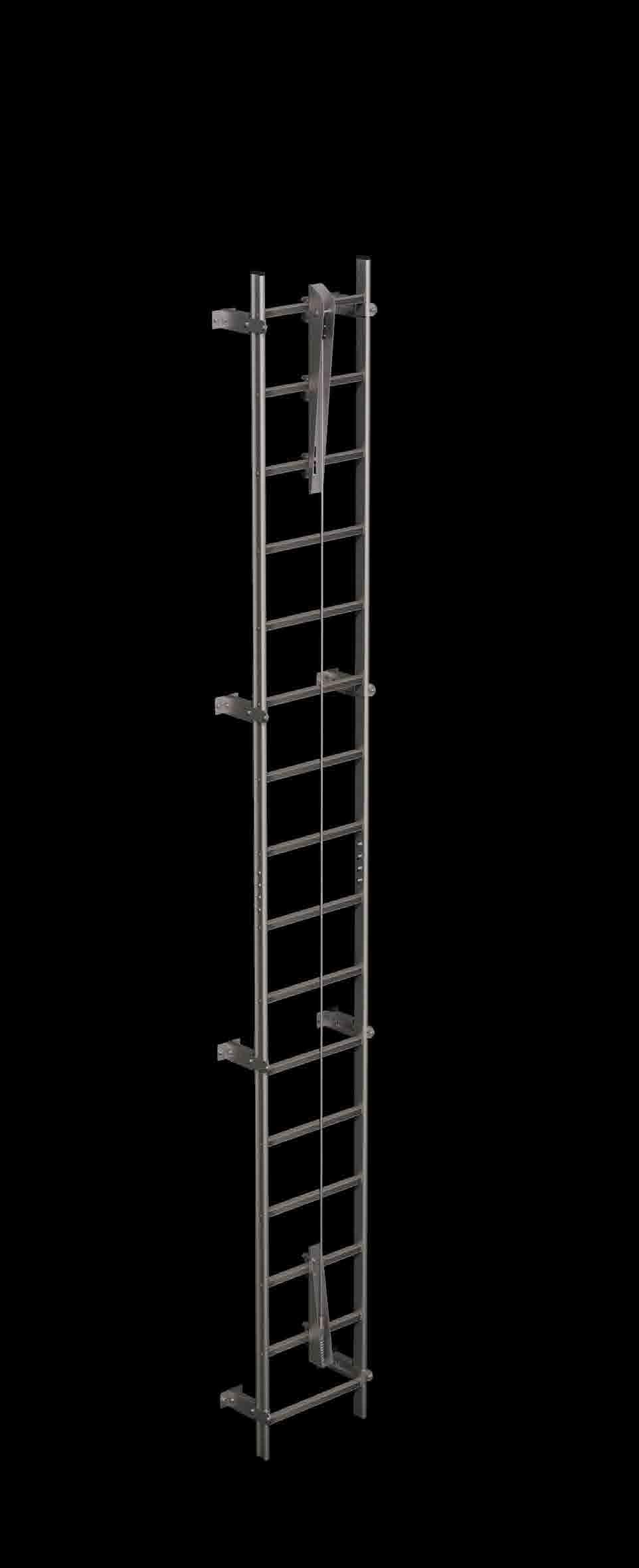

SISTEMA VERTICALE PER SCALA SDFLEX
Fissaggio staffe con 2 possibili piastre:

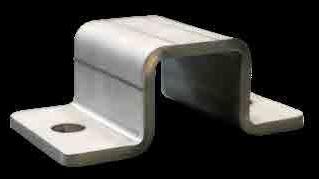

Staffa Omega
Per gradini max 30 mm
Staffa universale
Per gradini max 50 mm
Sdflex è un sistema anticaduta verticale per scale dotato di guida rigida conforme e certficato secondo la norma armonizzata EN 353-1+A1:2017 e al Regolamento DPI 2016/424/UE.
Il sistema è costituito da una guida verticale con cavo in acciaio inox di 8 mm di diametro.
L’estremità superiore è dotata di un serracavo e quella inferiore di un tenditore.
Le staffe di estremità sono poi a loro volta fissate alla scala tramite gli ancoraggi forniti in dotazione
Sono ammesse 2 tipologie di configurazioni:
- Con staffa superiore filo gradino per ingombro ridotto
- Con staffa superiore dotata di sbraccio per uno sbarco facilitato
MATERIALE - Alluminio 6082 T6 / Acciaio Inox AISI 304
OPERATORI - N° MAX 1
DURATA DI VITA - 30 anni
UNI EN 14122:2016
”Sicurezza del macchinario - Mezzi di accesso permanenti al macchinario”

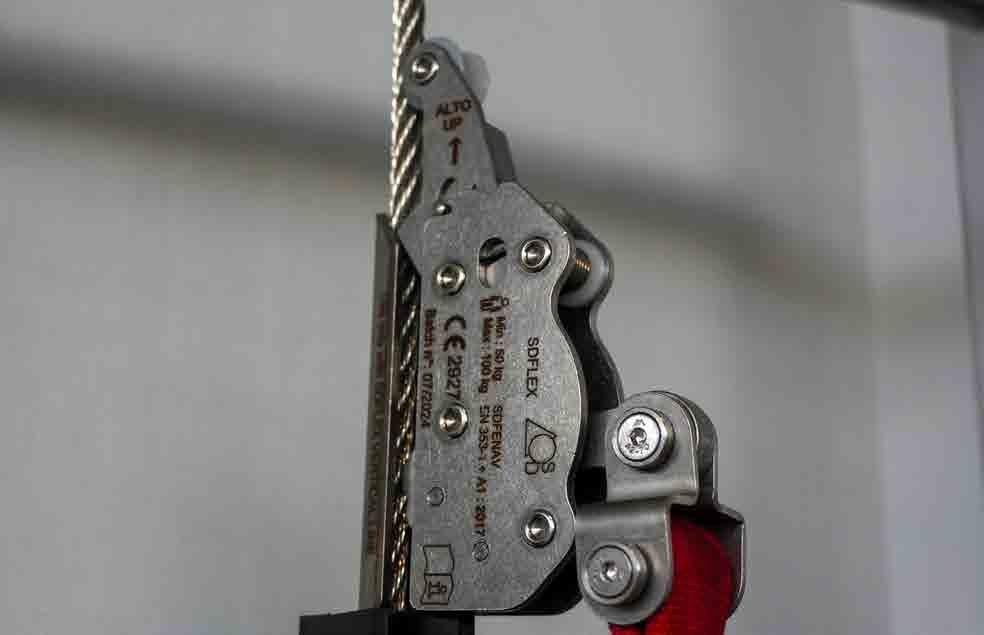

Carrello scorrevole certificato EN 353-1:2014 + A1:2017, al quale sono fissati un assorbitore di energia e un connettore EN 362 e dotato di un sistema di blocco automatico.
Fissaggio staffe:
-Per filo gradino a 3 gradini
-Per staffa di sbarco: a 4 gradini

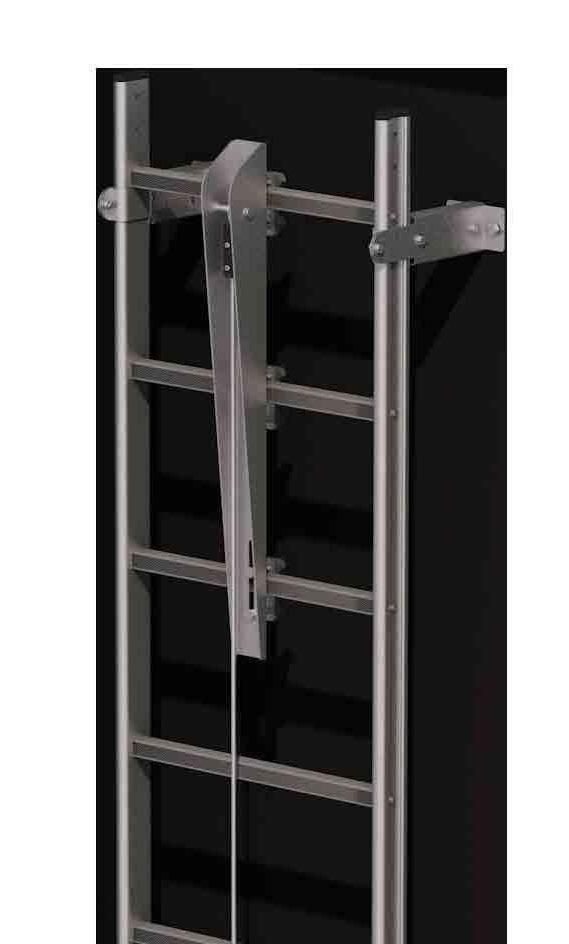

Serracavo - staffa filo gradino
Installato utilizzando fermo dotato di perno e coppiglia.

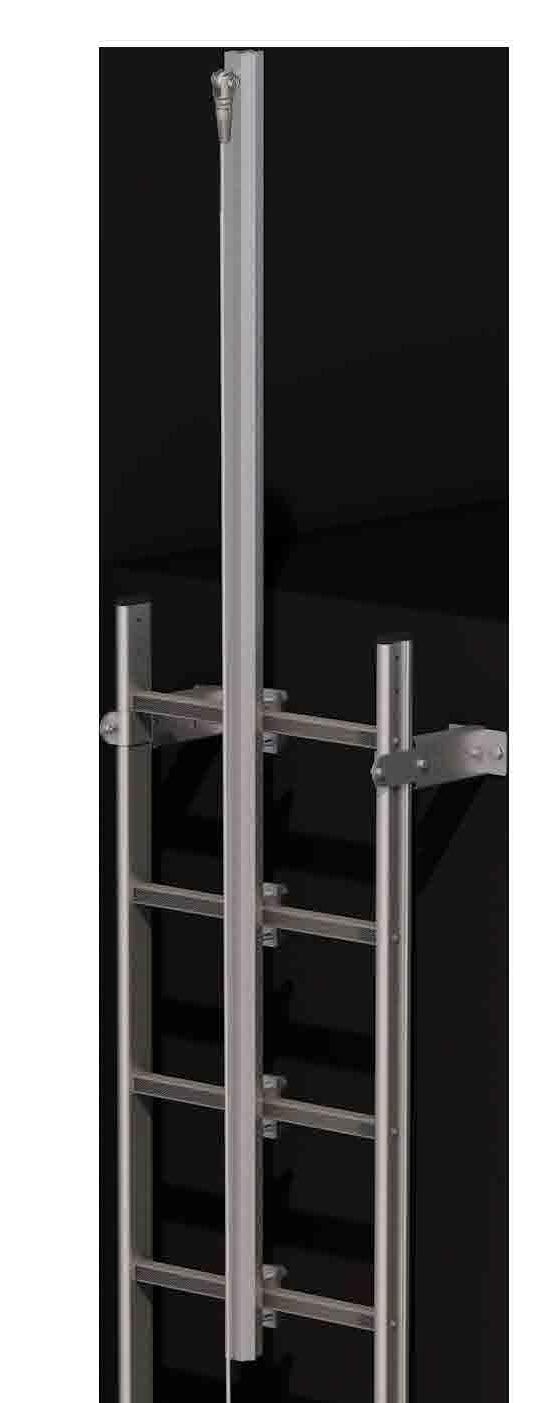

Serracavo - staffa di sbarco
Installato inserendo forcella del dispositivo nel perno, per poi unire le componenti con perno e coppiglia nel foro.

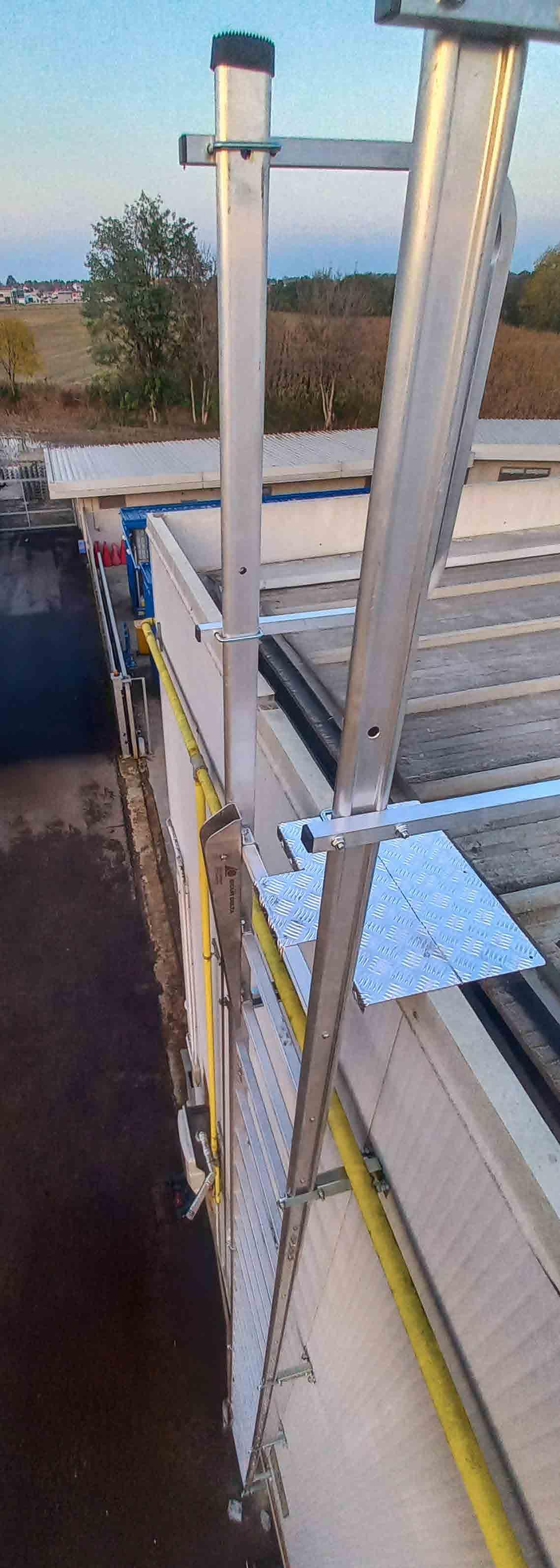

SDFLEX ESTREMITÀ SUPERIORE

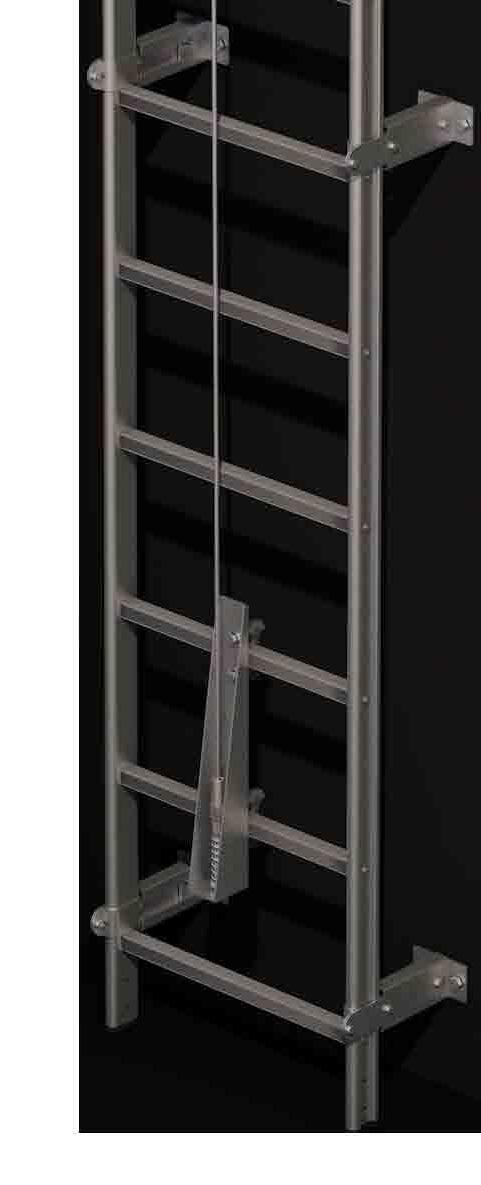

SDFLEX

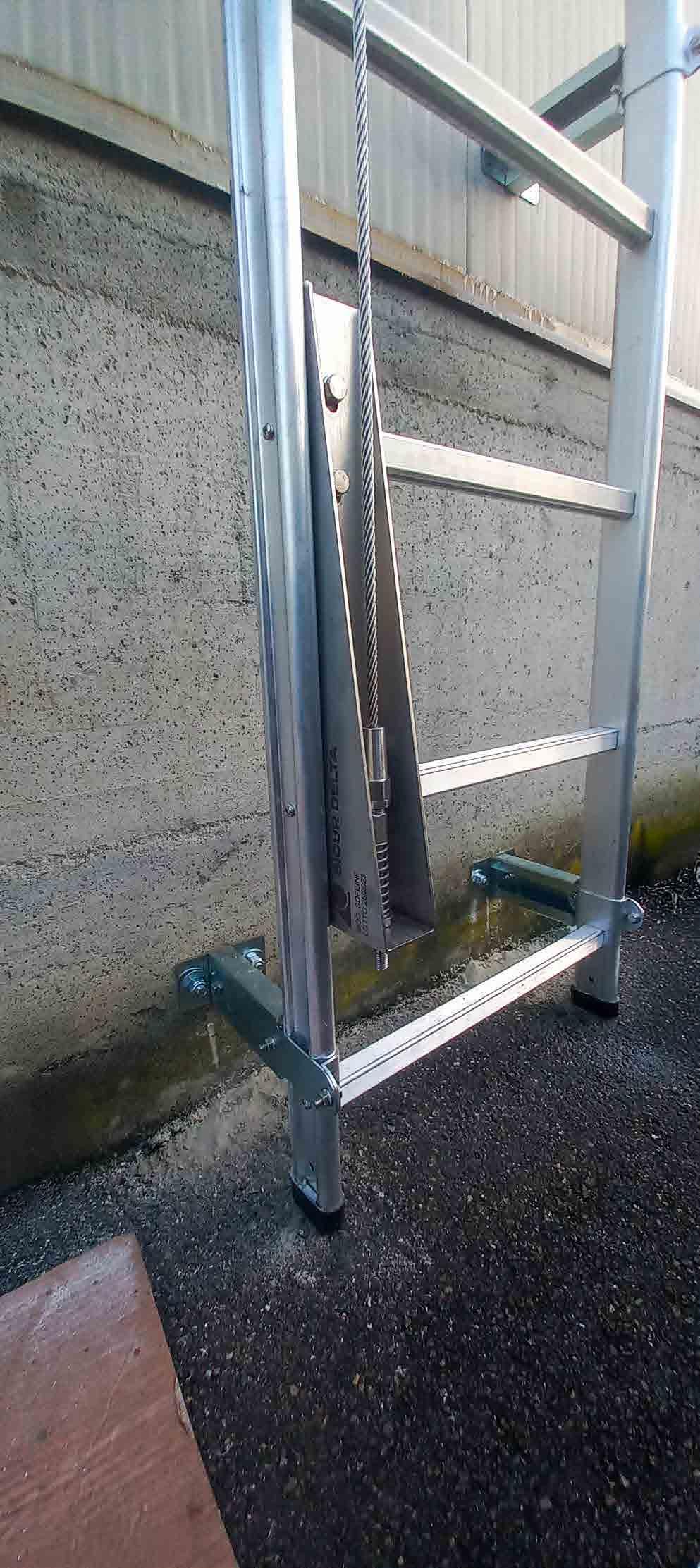

ESTREMITÀ INFERIORE
Fissaggio staffa inferiore a 2 gradini.
Tenditore - staffa inferiore
Installato avvitando il dado della barra del tenditore quando inserito nel foro della staffa.
