Flyer di gamma SDLAM

COPERTURE IN LAMIERA GAMMA SDLAM

LINEE VITA

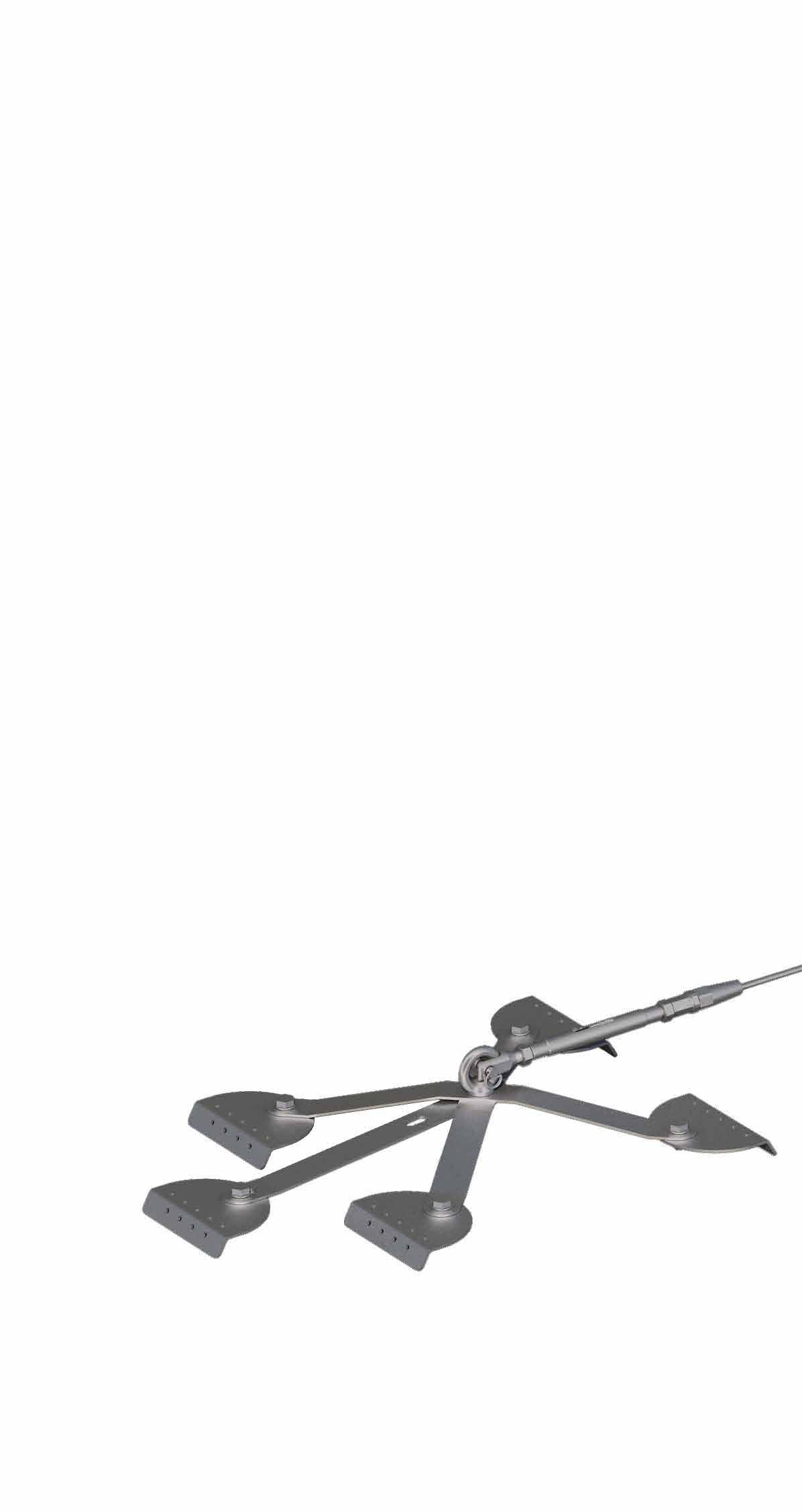

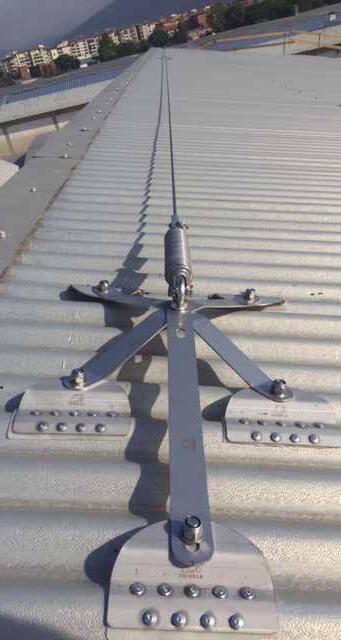

GAMMA SDLAM TIPO C

ANCORAGGIO DI ESTREMITÀ

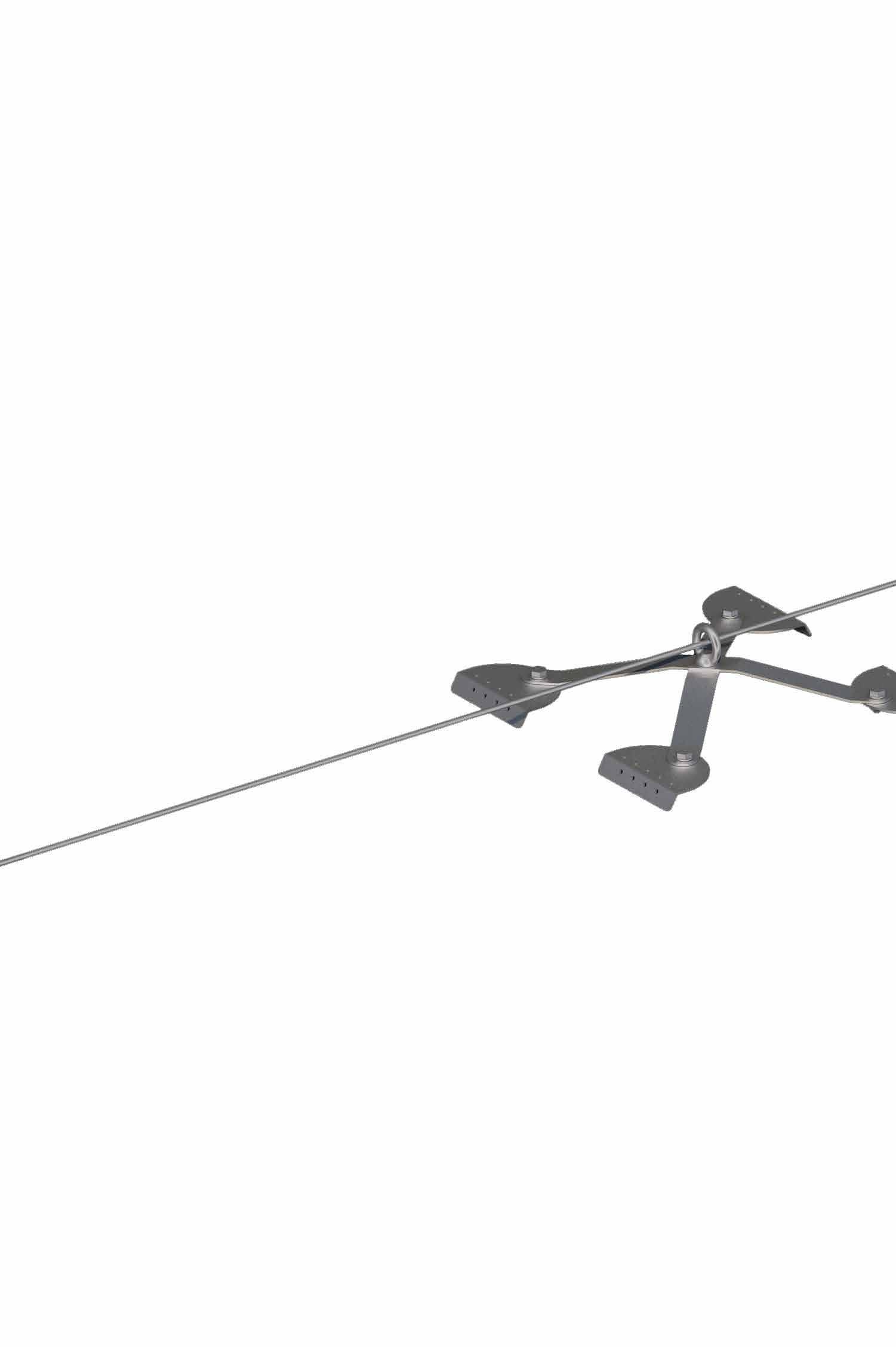

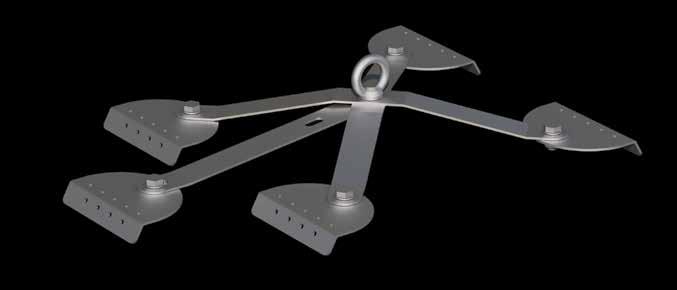

ANCORAGGIO INTERMEDIO

COMPONENTI DI ESTREMITÀ

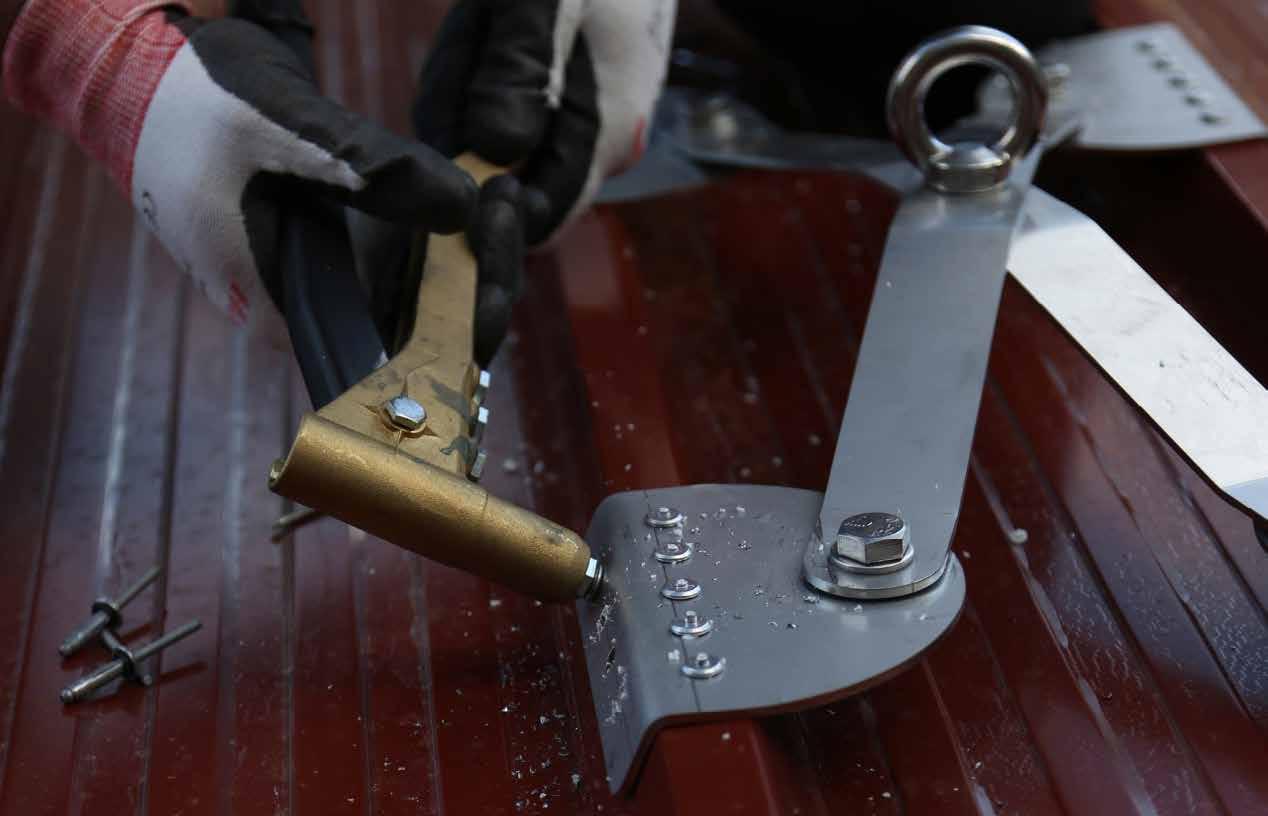

Il fissaggio superiore del sistema viene eseguito tramite rivetti, già testati e certificati su supporti simulati in campo prova, garantendo così un’installazione sicura e conforme agli standard.

Per quanto riguarda gli spessori minimi dei supporti, nel caso di pannelli sandwich è richiesto uno spessore minimo di 4/10 mm per l’acciaio e di 6/10 mm per l’alluminio. Se si utilizzano pannelli in lamiera, lo spessore minimo richiesto è di 6/10 mm per l’acciaio, con una possibile variante a 5/10 mm in determinate configurazioni, mentre per l’alluminio è previsto uno spessore minimo di 7/10 mm.

Il materiale impiegato per la realizzazione del sistema è acciaio inox AISI 304, noto per la sua resistenza alla corrosione e la durabilità nel tempo.

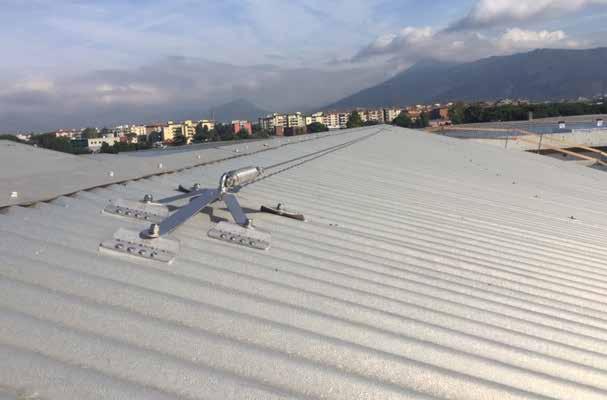

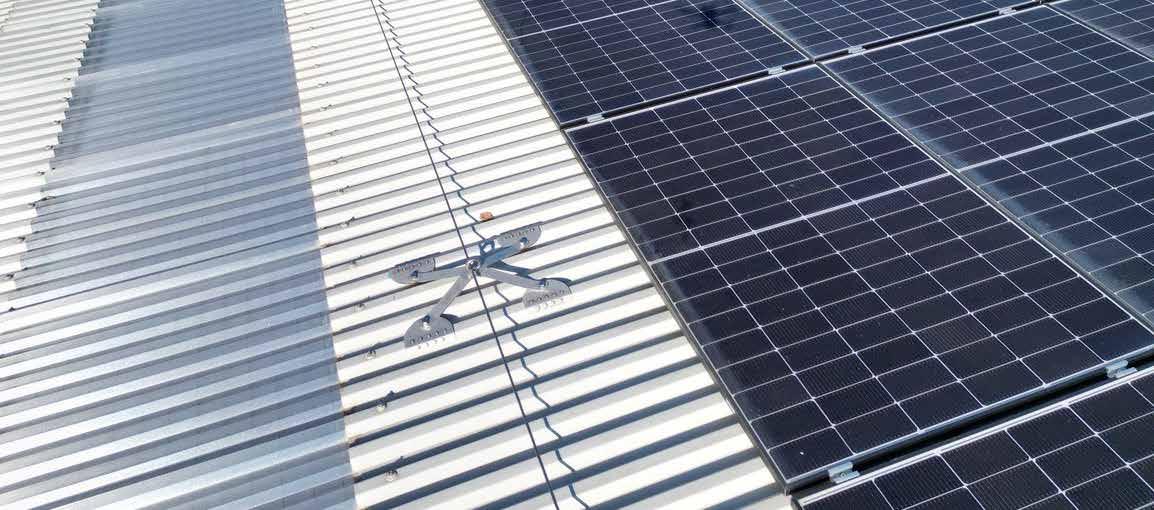

La base del sistema può essere di tipo piano, a greca o a finto coppo, adattandosi così a diverse tipologie di copertura. La lunghezza della linea può variare da una campata minima di 3 metri fino a una massima di 15 metri, oltre la quale è necessario prevedere un supporto intermedio.

Il sistema è progettato per essere utilizzato da un massimo di tre operatori contemporaneamente, garantendo così un uso sicuro ed efficiente.

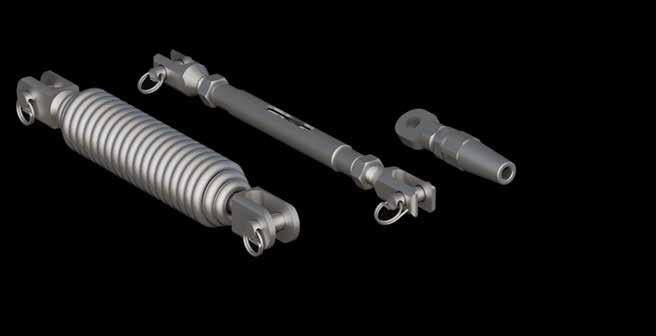

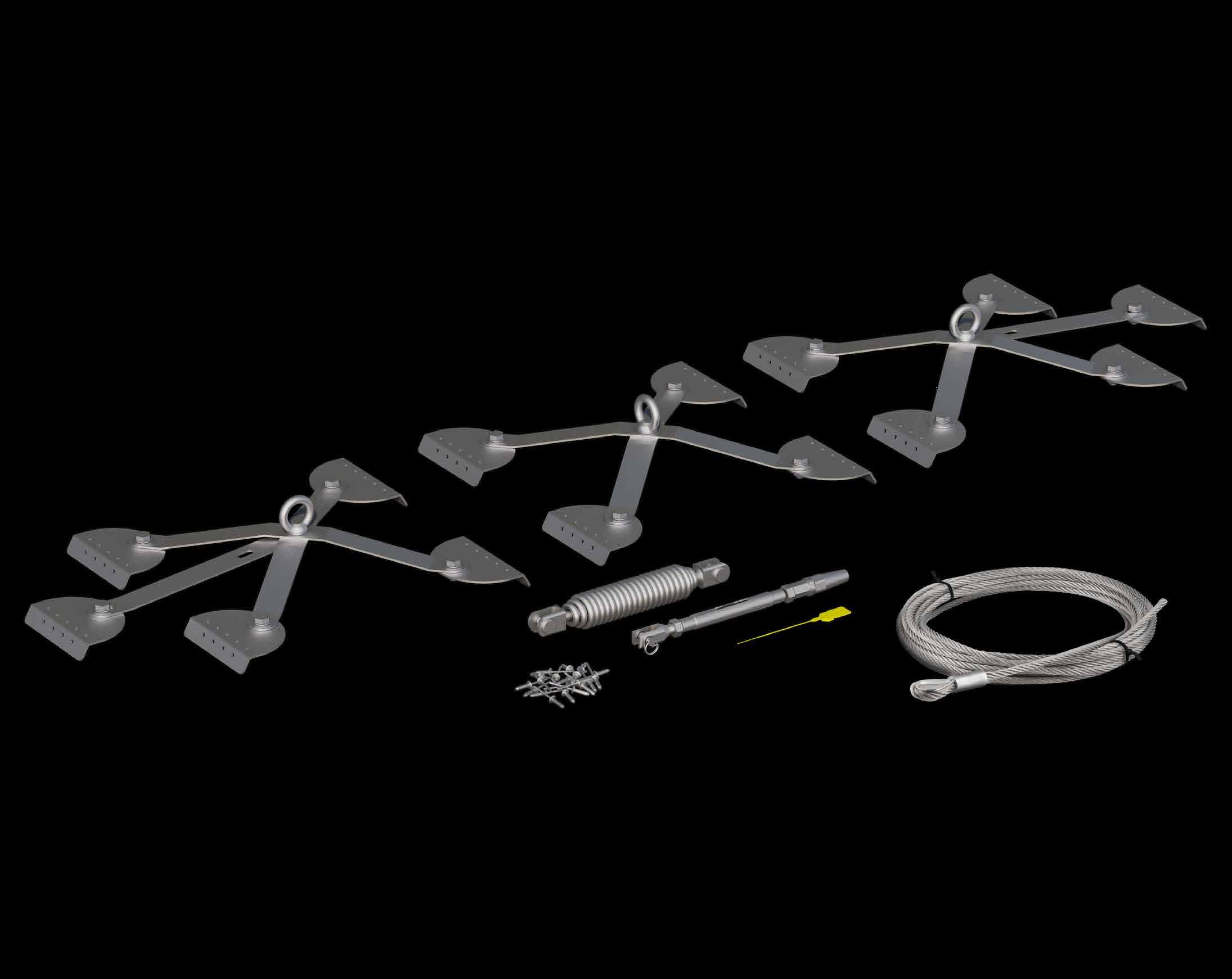

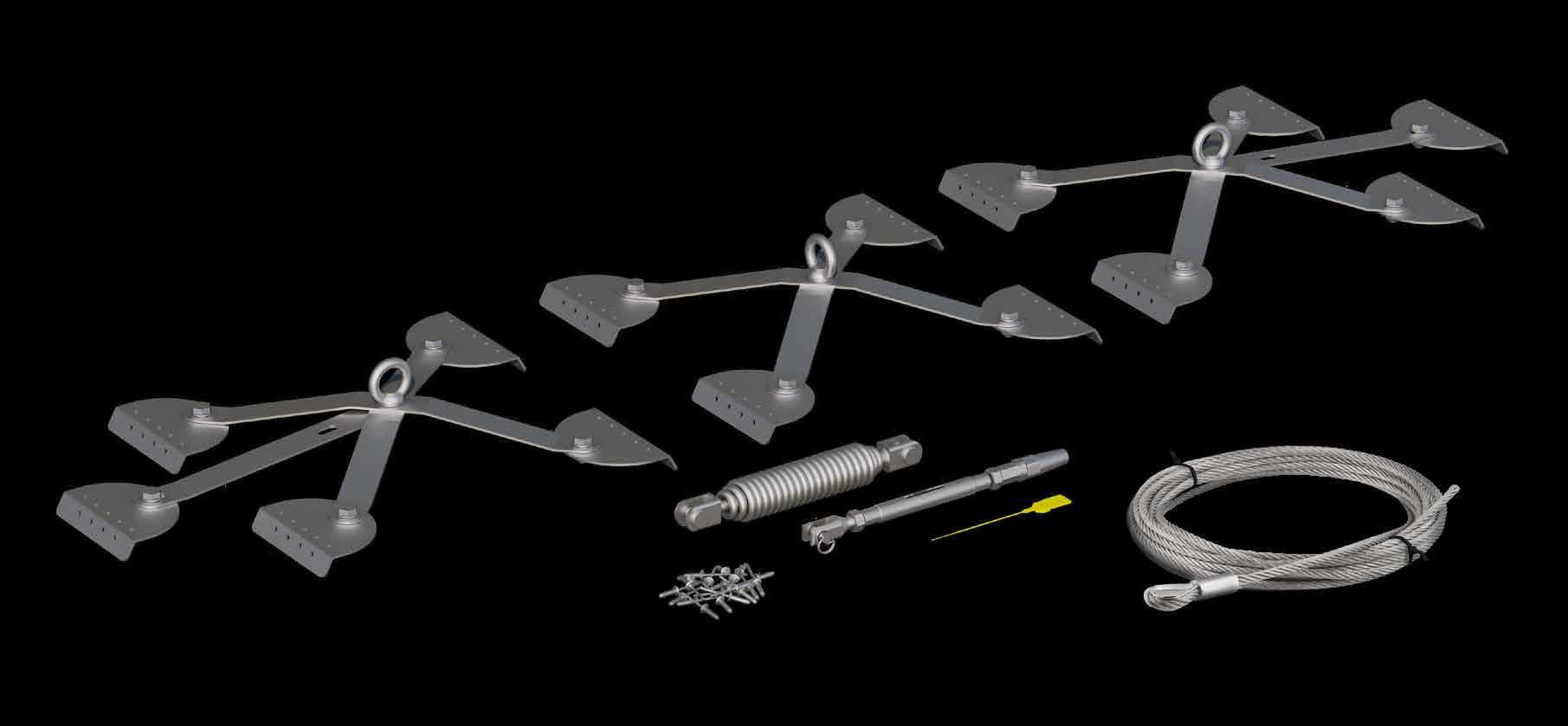

Il kit SDLAM è composto da due ancoraggi di estremità completi di rivetti per il fissaggio, un assorbitore di energia con tenditore, la bulloneria necessaria per l’assemblaggio, guarnizioni, il manuale di installazione, uso e manutenzione, oltre alla targhetta identificativa e al sigillo di garanzia.

Il sistema è certificato secondo le normative: UNI EN 795 : 2012 CEN/TS 16415 : 2013 UNI 11578 : 2015

TIPOLOGIA DI BASE piano, greca, finto coppo

GAMMA SDLAM TIPO C

GAMMASDLAM

Linee VITA

LINEE VITA

GAMMA SDLAM TIPO A SDLAM01A

SDLAM02A

SDLAM03A

SDLAMCAV

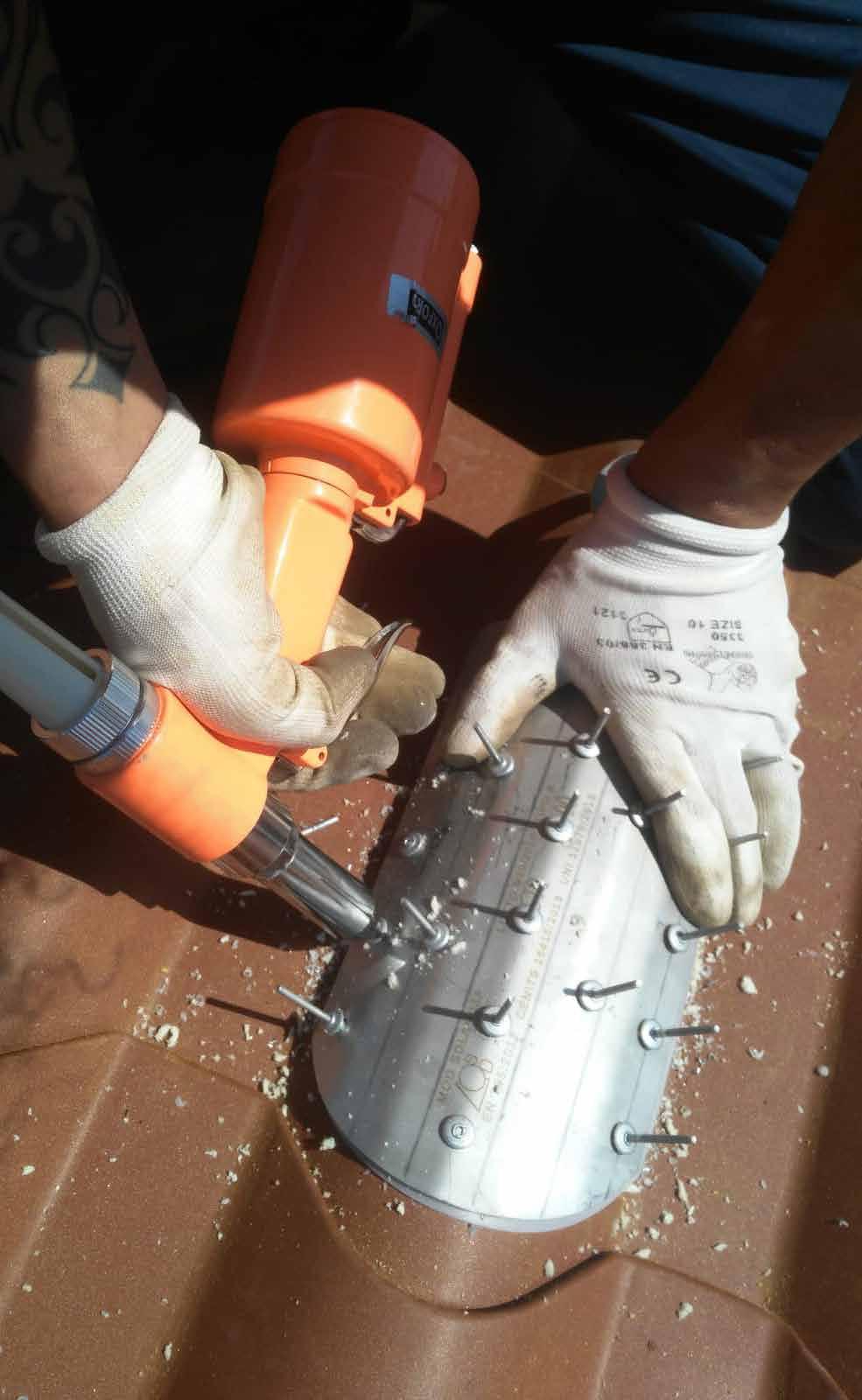

Il fissaggio superiore del sistema viene effettuato tramite rivetti, già testati e certificati su supporti simulati in campo prova, garantendo così un’installazione sicura e conforme agli standard.

Per quanto riguarda gli spessori minimi dei supporti, nel caso di pannelli sandwich è richiesto uno spessore minimo di 4/10 mm per l’acciaio e di 6/10 mm per l’alluminio.

Se si utilizzano pannelli in lamiera, lo spessore minimo richiesto è di 6/10 mm per l’acciaio, con una possibile variante a 5/10 mm in determinate configurazioni, mentre per l’alluminio è previsto uno spessore minimo di 7/10 mm.

Il materiale impiegato per la realizzazione del sistema è acciaio inox AISI 304.

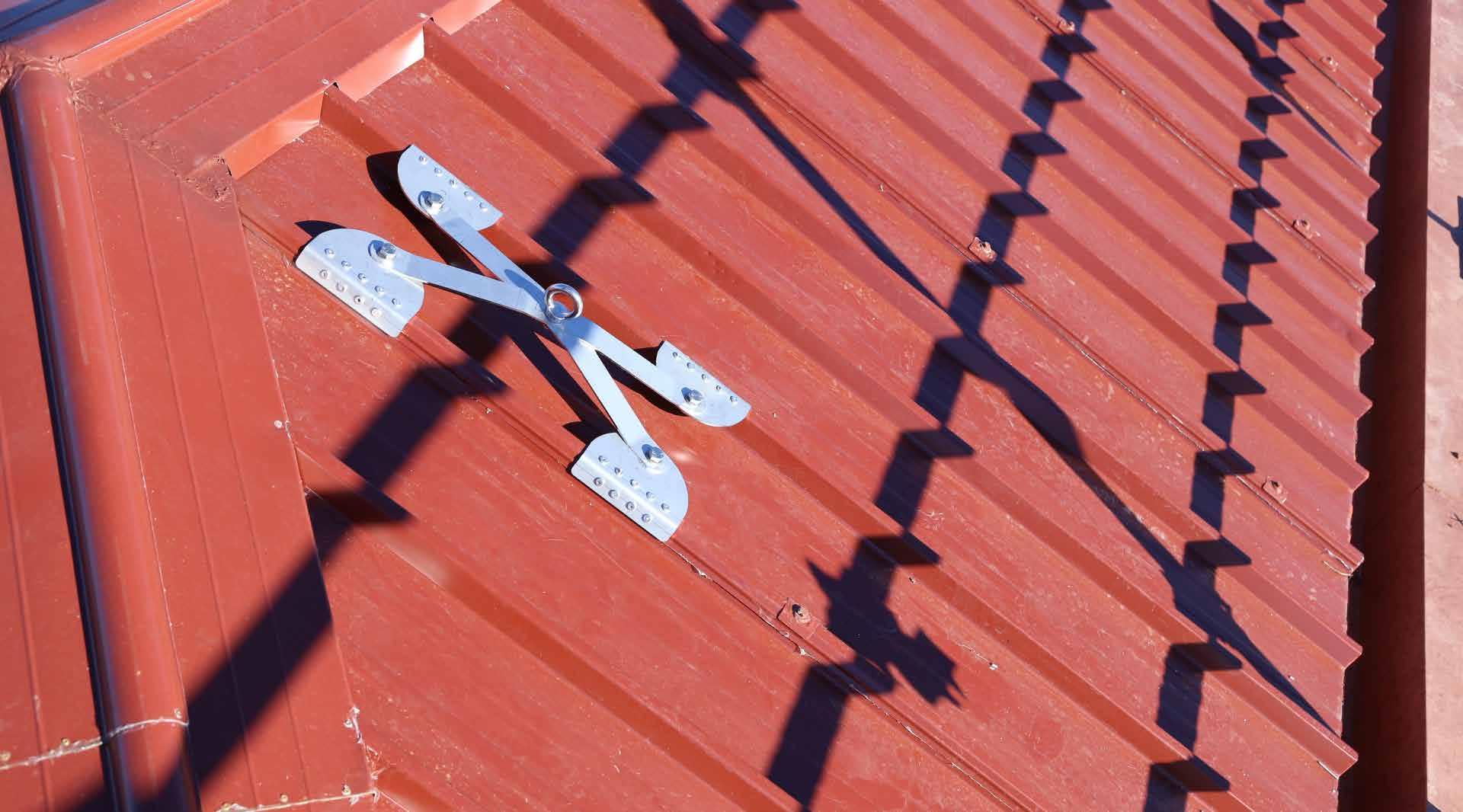

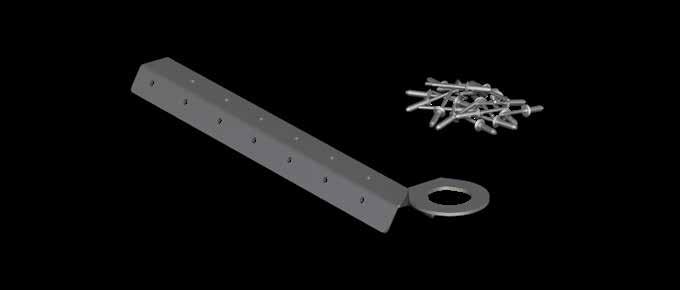

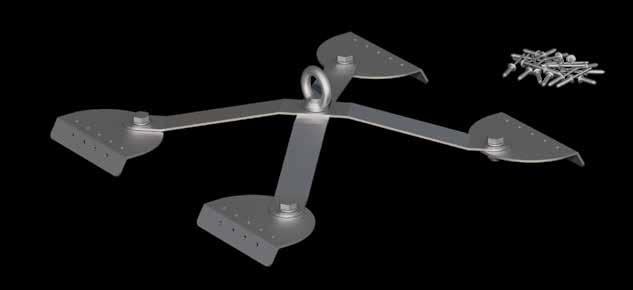

Il modello SDLAM01A è multidirezionale, con configurazione a quattro perni, compatibile con coperture in lamiera grecata, finto coppo o piana.

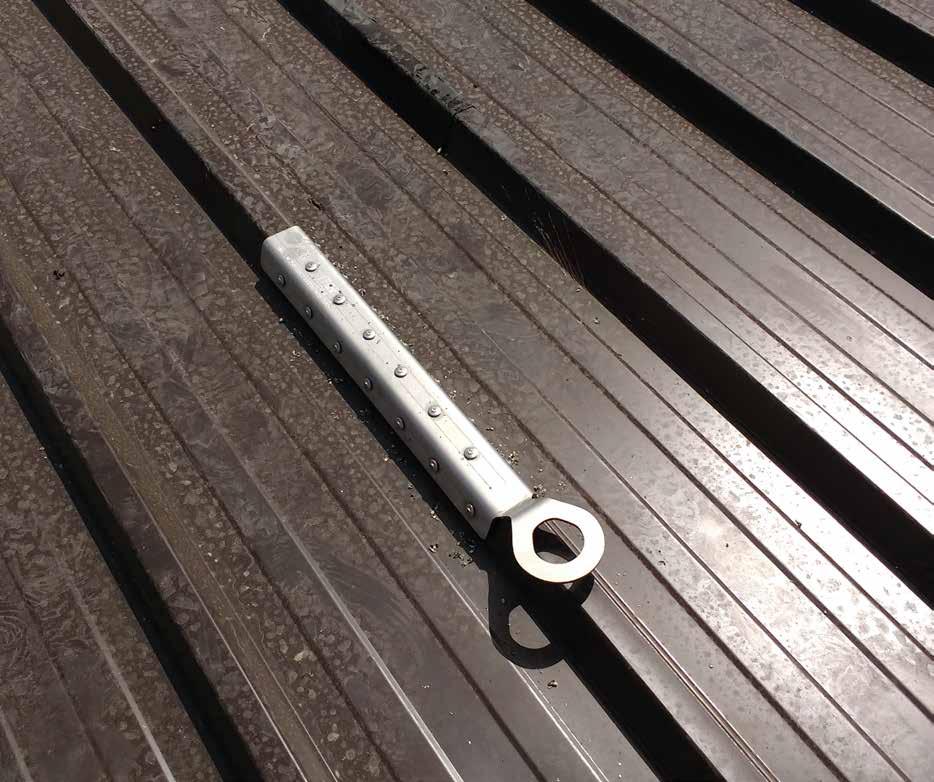

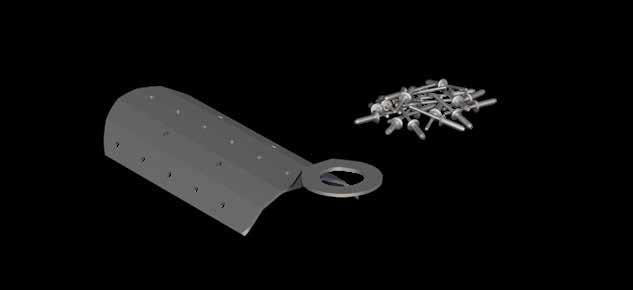

Il modello SDLAM02A è monogreca e unidirezionale, progettato per l’applicazione su lamiera grecata, mentre il modello SDLAM03A è anch’esso monogreca e unidirezionale, pensato per l’utilizzo su lamiera finto coppo.

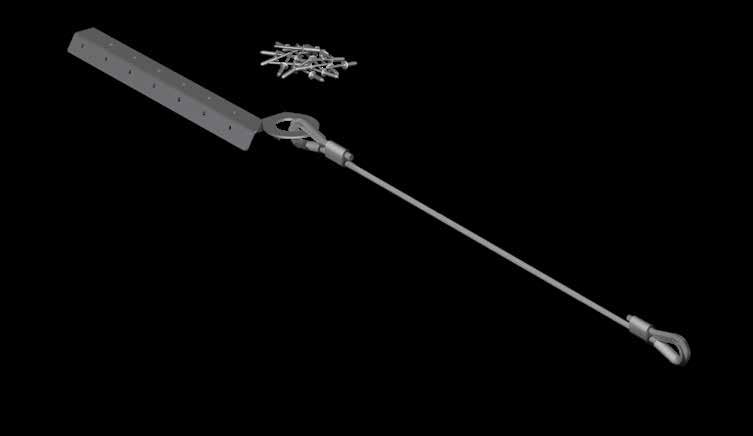

La variante SDLAMCAV combina le caratteristiche del modello SDLAM02A con un cavetto flessibile, da impiegare in caso di copertura in coppo posizionata sopra il pannello in lamiera. Il sistema è progettato per essere utilizzato da un massimo di due operatori contemporaneamente, garantendo così sicurezza e funzionalità durante l’impiego.

Il sistema è certificato secondo le normative: UNI EN 795 : 2012 CEN/TS 16415 : 2013 UNI 11578 : 2015

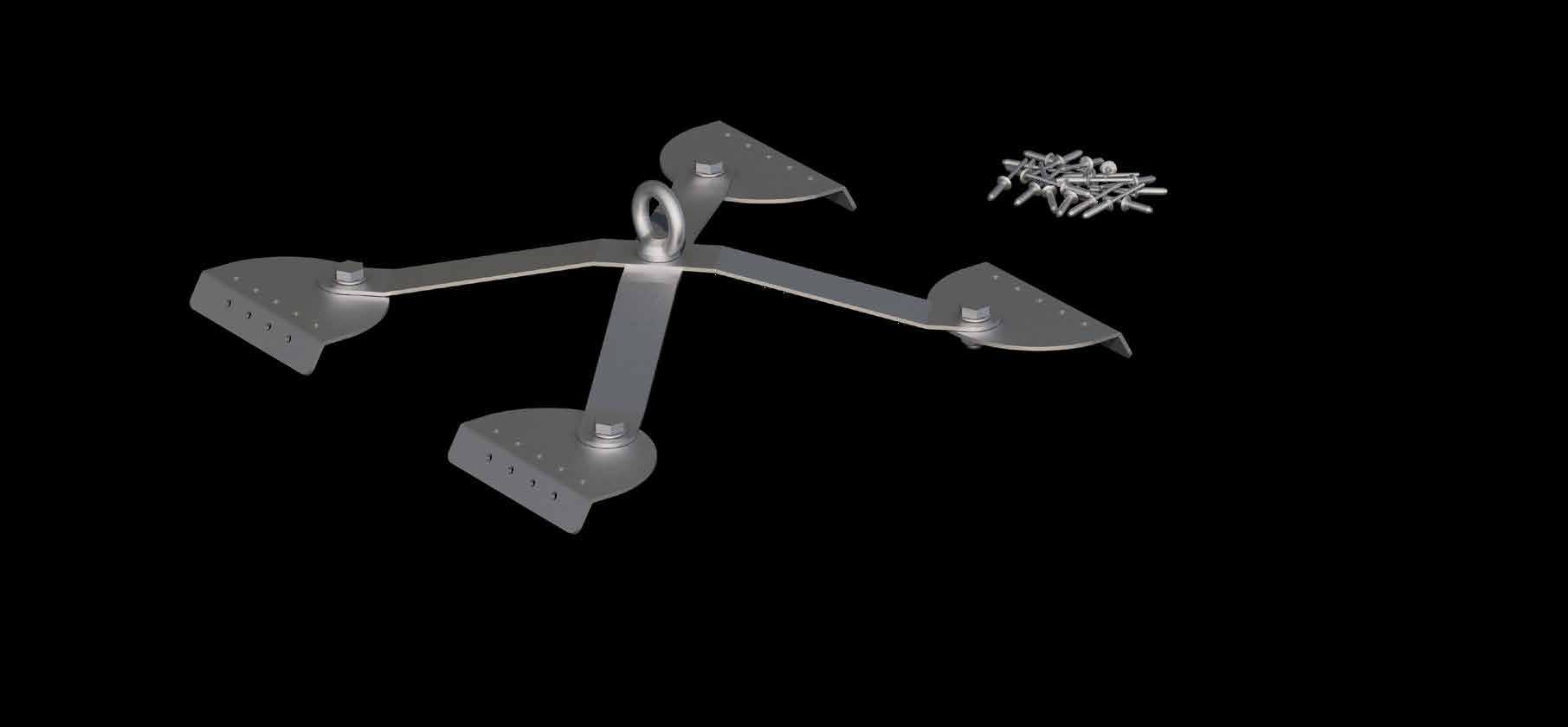

SDLAM01A Multidireazionale con configurazione a 4 perni Compatibilità con lamiera grecata, finto coppo o piana.

Sicur Delta Srl Sede legale: Via A. Vespucci, 16 Santa Croce sull’Arno (PI) - Italy P.I. 05738810489 Produzione materiale in alluminio: Via Dei Curti, 1066 Urgnano (BG) Tel +39 0571 33588 +39 0571 367677 Fax +39 0571 367599 www.sicurdelta.it info@sicurdelta.it
