Le Groupe Sicame est l’un des acteurs clés sur le marché des solutions pour réseaux d’énergie électrique dans le monde.
Il a su s’adapter et se développer pour accompagner l’évolution continue des infrastructures électriques sur les 5 continents, et devenir la plus grande entité indépendante de son secteur.
70 ans d’expertise à travers le monde
600 M€ de CA en 2024
3 600 collaborateurs
Nos domaines d’activité
Le Groupe Sicame est spécialisé en produits et services liés au transport et à la distribution d’énergie électrique, aux énergies renouvelables, à l’électromobilité, aux équipements de sécurité et aux applications industrielles.
Présent sur les 5 continents
Dans 26 pays
50 entreprises à travers le monde
Produits distribués dans 157 pays
Depuis plus de 45 ans, la société norvégienne Nortroll, filiale du Groupe Sicame, développe des solutions permettant de réduire la durée et l’impact des coupures de courant en détectant et en localisant les défauts sur les réseaux électriques.
Elle propose une solution modulaire et personnalisable pour accompagner les régies d’électricité dans la construction progressive de réseaux intelligents. Au fil des années, Nortoll a bâti une marque très forte reconnue internationalement.
Aujourd’hui, grâce à l’intégration de solutions d’autres sociétés du groupe, notamment Dervaux Distribution et Power Line Sentry, le Groupe Sicame a élargi son offre pour améliorer la qualité de service des réseaux électriques.
Quels sont les enjeux ?
Optimiser, favoriser et s’adapter
Un réseau électrique efficient est un système de distribution de l’énergie électrique qui fonctionne de manière optimale, en maximisant la qualité de service et minimisant les pertes pour répondre à la demande des consommateurs tout en réduisant les impacts environnementaux et les coûts.
Optimiser les coûts d’exploitation
Les défauts électriques sur les réseaux HTA génèrent de multiples coûts pour les exploitants. En fonction des pays et des réglementations, l’investissement dans du matériel performant d‘alerte, de localisation et de gestion des défauts permet de réduire considérablement leur impact financier.
Favoriser la transition énergétique
Assurer la fiabilité des réseaux électrique est nécessaire pour répondre aux enjeux d’aujourd’hui et de demain. La transition énergétique et l’électrification des usages ne pourront se faire que si les moyens de distribution de cette énergie sont suffisamment performants et adaptés. Pour cela, il est nécessaire de moderniser les infrastructures, d’automatiser des réseaux et d’optimiser la gestion des flux d’énergie.
● Perte de réputation
● Pertes de subventions
● Temps et main d’oeuvre pour isoler le défaut
● Pénalités contractuelles
● Remplacement des équipements endommagés
● Usure prématurée des équipements de sécurité
● Absence de consommation

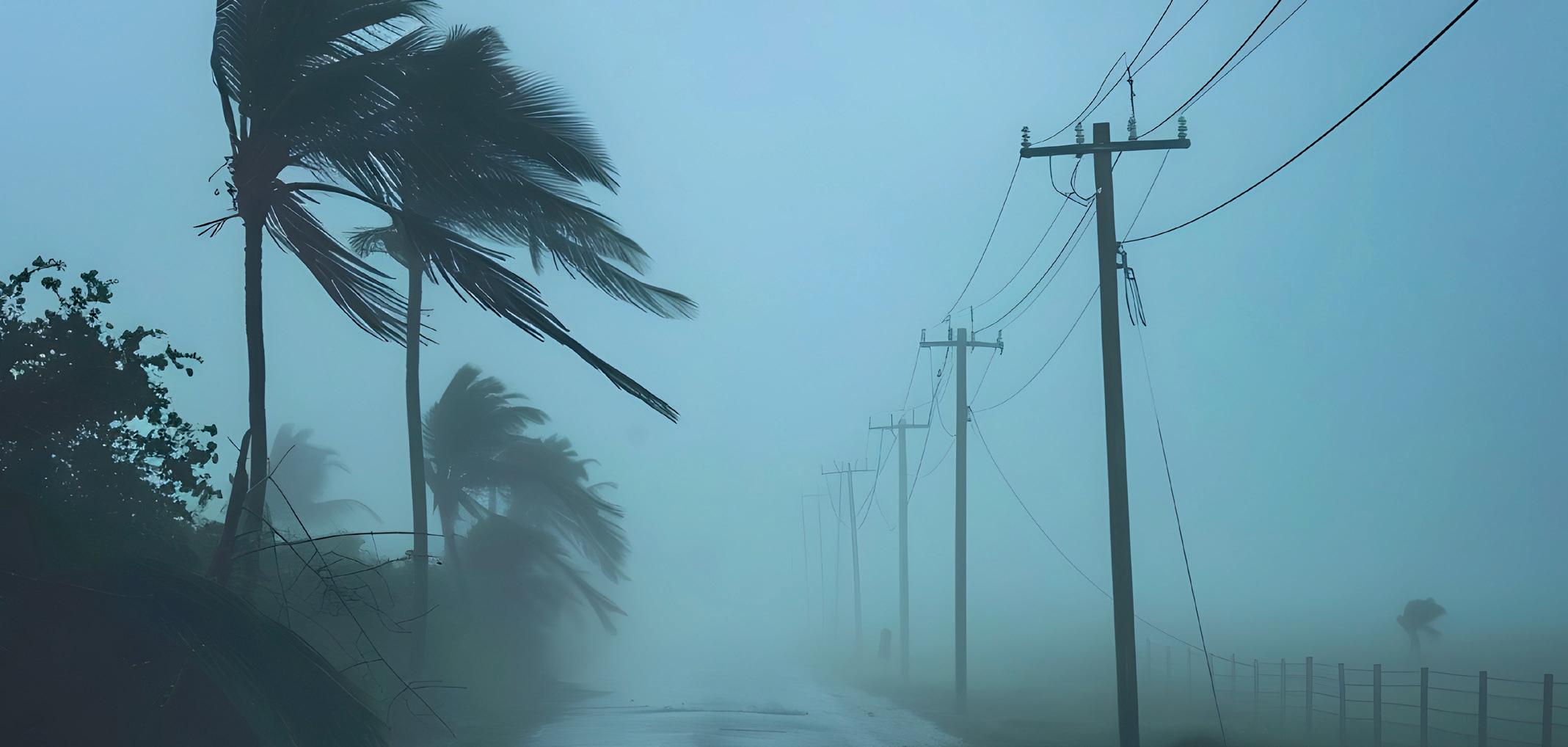

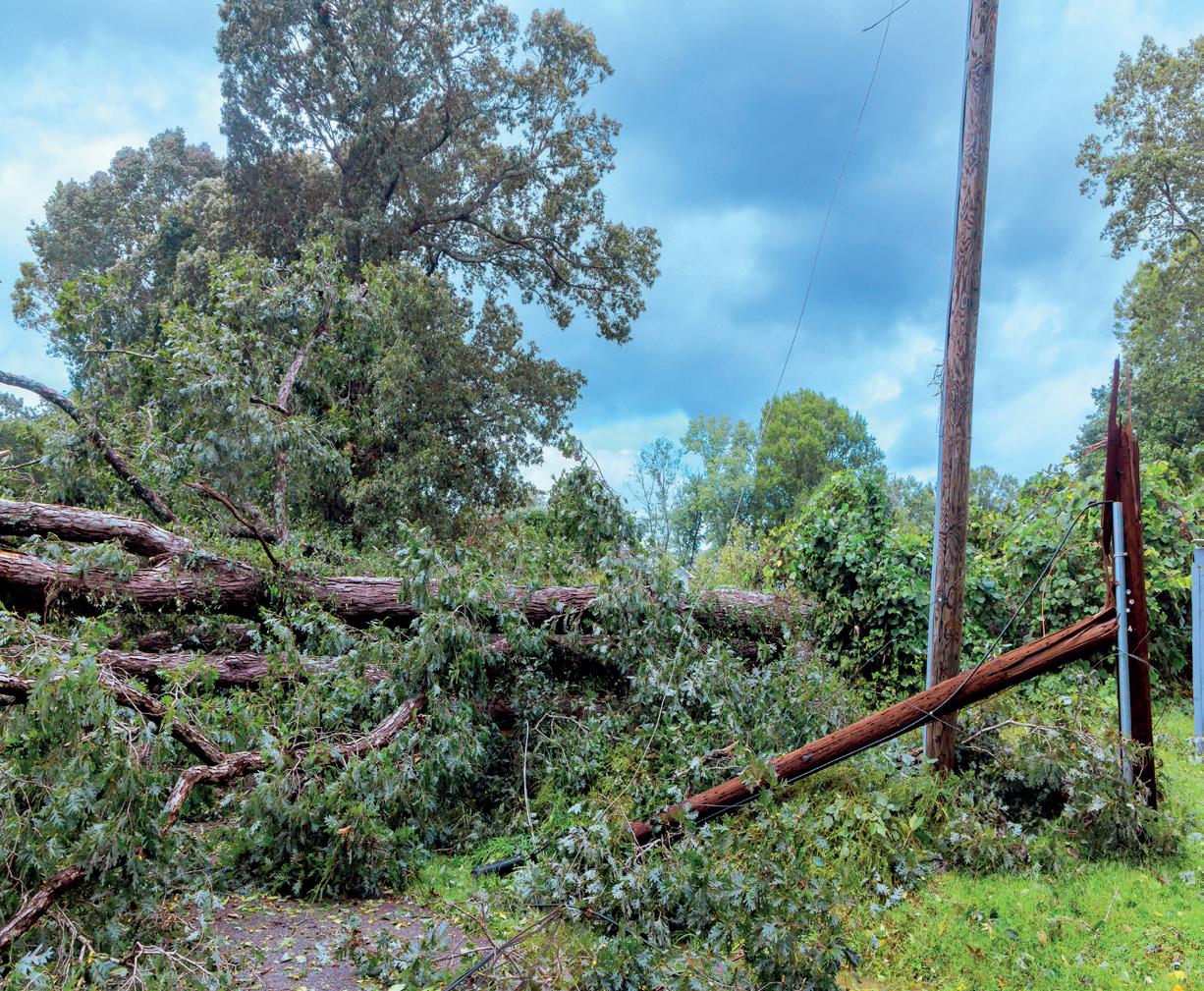

S’adapter au changement climatique
Les données récentes montrent une augmentation notable des phénomènes climatiques extrêmes, avec un renforcement des vents sur toute la planète. Selon l’Organisation Météorologique Mondiale (OMM), l’intensité et la fréquence des cyclones tropicaux et des tempêtes ont augmenté ces 20 dernières années, sans perspective de baisse à court ou moyen terme. Les réseaux électriques aériens sont les infrastructures critiques les plus touchées lors de ces évènements.
Les solutions Sicame
Dans ce contexte, le Groupe Sicame propose de faciliter la gestion des réseaux de distribution, de mieux les protéger et d’anticiper leurs défaillances.
Nos solutions se divisent en trois thèmes
Préventive sur la ligne et son environnement
Protéger les réseaux des facteurs exogènes, comme la faune, la flore, et certains évènements climatiques récurrents (givre, chutes de neige, ...).
Prédictive
d’évènements sur les accessoires et appareillages
Anticiper les défauts afin d’optimiser les cycles de maintenance, réduire les coûts d’exploitation des réseaux et améliorer la qualité de service.
Réactive
lors de défauts
Détecter, localiser, isoler et restaurer la ligne électrique dans un minimum de temps.
Solution préventive
Protection des réseaux par la protection de la faune
Protéger les réseaux aériens des facteurs exogènes (faune, flore, climat) et limiter leurs impacts. Protéger l’environnement.
Améliorer l’indicateur SAIFI et SAIDI des exploitants.
Nous associons l’expertise de Power Line Sentry et de Dervaux
Distribution pour proposer des solutions novatrices dans la protection des réseaux aériens et de la faune.
Produits associés

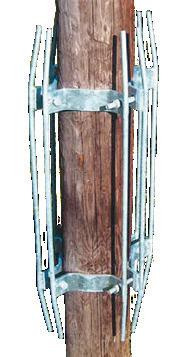

Balise anticollision pour conducteurs
Hawk-Eye
Protège
Séparateurs de phase
Dervaspire

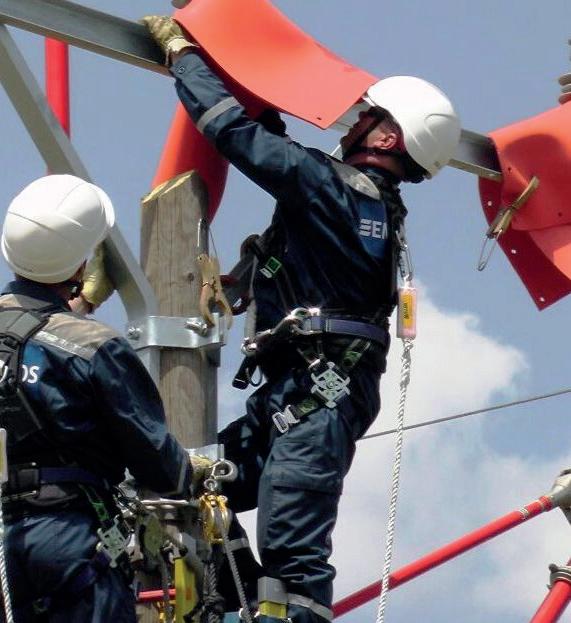

Les équipements d’isolation électriques
Couverture borne universelle - BC
Les risques électriques liés à la faune
Contre la rotation des lignes due aux manchons de givre
Protège
Solution prédictive
Réduction des coûts de maintenance par la prévision des défauts
Anticiper les défaillances mécaniques et électriques sur les réseaux de distribution. Informer les exploitants des besoins de maintenance ou de remplacement des équipements. Limiter les coûts liés aux défauts.
Améliorer l’indicateur SAIFI et SAIDI des exploitants.
Nous associons les dernières technologies de smart-grids avec des modèles d’intelligence artificielle basés sur notre expertise d’accessoiriste depuis plus de 80 ans.
Produits connectés associés
Surveille
La dégradation des parafoudres (gamme MX)

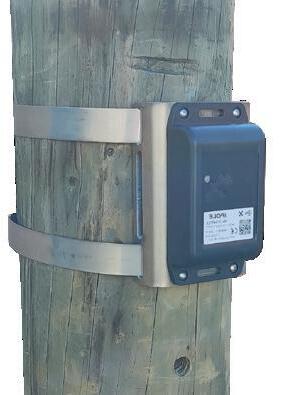

L’inclinaison des poteaux
Les efforts mécaniques sur les conducteurs
Les mouvements des conducteurs
Communication
Pour des produits Nortroll et tiers
Poste souterrain
Solution réactive
Optimisation du temps d’intervention en fonction du niveau d’équipement des réseaux
Produits connectés associés

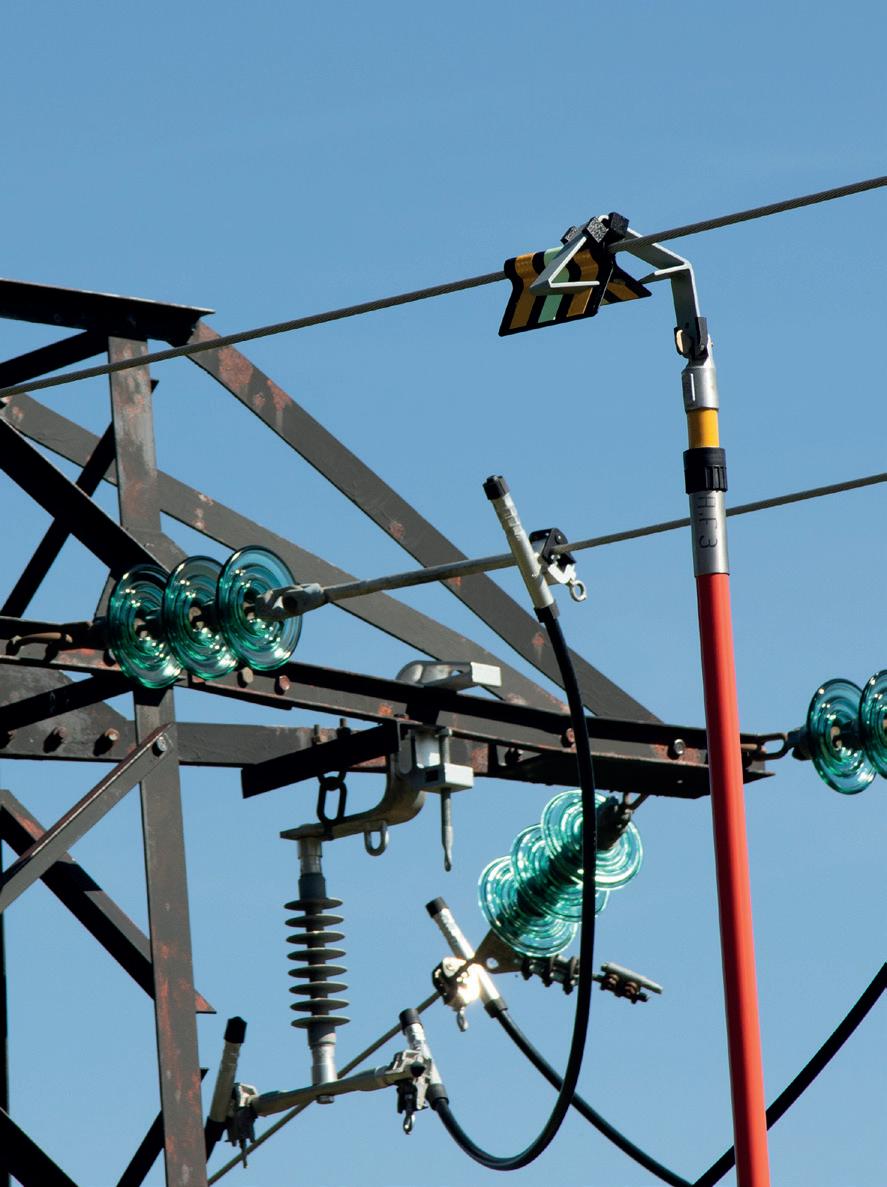

Indicateurs de défauts
Aérien communicants
Déconnexion des parafoudres
Limiter l’impact des défaillances en réduisant les temps de coupure. Optimiser les coûts d’intervention. Améliorer l’indicateur SAIDI.
Nous facilitons la détection, la localisation et l’isolement des défauts en transmettant au plus vite les informations du terrain au système de contrôle et de monitoring.
Notre solution permet également la restauration du réseau dans les meilleurs délais via la gestion à distance des appareillages.
Gamme Linetroll
I-Disconnector
Actionneurs
Automatisation
Comtroll R200C AM
Indicateurs de défauts
Souterrain communicants
Gamme Cabletroll
Communication
Pour des produits Nortroll et tiers

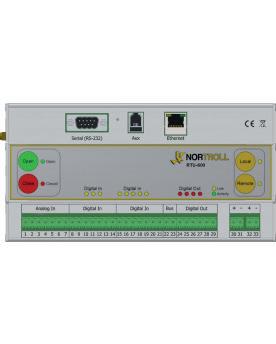

Com Troll RTU
Poste souterrain
Solution réactive
Optimisation du temps d’intervention en fonction du niveau d’équipement des réseaux
Le niveau d’équipements des lignes va avoir un impact significatif sur le temps d’intervention et de restauration du réseau.
Niveau d’équipements
isolation + reconfiguration
0 - Non Non Manuel localement
1 Détecteurs de défauts Non Visuel localement Manuel localement
2 Détecteurs de défauts communicants A distance A distance Manuel localement
3
4
Détecteurs de défauts communicants + contrôle commande manuel A distance A distance Manuel à distance (SCADA)
Détecteur de défauts communicants + contrôle commande automatisée A distance A distance Automatique à distance (SCADA)
Temps de réponse
Ces tendances sont des estimations à titre indicatif. Elles vont varier en fonction du pays, du client ainsi que des infrastructures sur le lieu d’installation. Niveau d’équipements
Nortroll architecture
Une offre sur-mesure pour répondre aux besoins
L’architecture Nortroll permet de proposer aux exploitants de réseau des solutions adaptées à leurs contraintes. Nos différents capteurs pour réseaux aériens et souterrains utilisent tous le même protocole de communication.
Les capteurs peuvent être directement connectés par radio à plusieurs variantes de collecteurs et intégrés soit dans notre propre système de surveillance et de contrôle, appelé Nettroll 4.1, soit dans un système ADMS ou SCADA via des protocoles standard (IEC60870-5-104 ou DNP3).
En fonction des besoins et des contraintes, notre solution propose deux technologies distinctes pour permettre aux différents équipements de communiquer avec le système SCADA.
Besoin d’être en liaison permanente avec les équipements,
le collecteur Comtroll R200C communique avec un système ADMS/SCADA standard via un réseau cellulaire 4G/LTE. La communication avec les capteurs se fait en radio sur protocole propriétaire et crypté.
Ce collecteur dispose également d’une interface Modbus lui permettant de servir d’interface de communication pour tous les équipements utilisant ce protocole. C’est le cas d’une large gamme Nortroll (indicateurs de défaut pour câble souterrain, unité de commande pour actionneurs, …) et également d’équipements d’autres marques dont la compatibilité est assurée par le protocole Modbus. Ce collecteur a cependant besoin d’une alimentation entre 12 VDC et 36 VDC pour fonctionner (alimentation secteur ou système solaire).
Besoin simplement de recevoir des alertes sans communication permanente,
le collecteur Linetroll R130CQ utilise un protocole propriétaire crypté spécialement développé pour permettre l’utilisation de capteurs et d’indicateurs alimentés par des batteries d’une durée de vie supérieure à 10 ans.
Ce collecteur est capable de regrouper les informations de plusieurs détecteurs de différents types via une communication radio. Il se connecte ensuite soit à un APN privé (données cellulaires), soit à l’unité réceptrice Comtroll 130 GLR (SMS). Les deux sont connectés au programme Nettroll 4.1 où toutes les alarmes et tous les messages sont stockés et peuvent être visualisés dans un schéma ou une carte géographique.
● Il est possible d’intégrer le programme Nettroll 4.1 à un système ADMS ou SCADA de niveau supérieur à l’aide de protocoles SCADA standards.
● Une autre solution, Netalert, consiste à envoyer des alarmes (SMS) directement aux téléphones de personnes prédéfinies, ce qui leur permet de réagir immédiatement.
Des solutions aux bénéfices de nos clients
Économique
● Économies réalisées comparé à des interventions d’urgences.
● Longévité accrue du matériel couteux, baisse de coûts de remplacement.
● Augmentation de la facturation (meilleur taux de disponibilité du réseau).
Sécuritaire
● Amélioration de la sécurité des personnes et des ouvrages lors d’incidents.
● Gestion optimisée des zones à risques (naturels, sécuritaires, climatiques…).
● Connaissance en temps réel des problèmes réseaux, envoi des techniciens si besoin confirmé.
Exploitation
● Facilitation de la gestion des parties éloignées et difficiles d’accès du réseau (envoi des techniciens au bon endroit pour la bonne raison).
● Réduction des délais d’intervention.
● Favorisation des maintenances préventives.
Écologique
● Protection de la biodiversité.
● Réduction de l’empreinte carbone lié aux véhicules d’intervention et aux groupes électrogènes de secours.
Institutionnel
● Amélioration des indicateurs de performance du réseau (SAIFI /SAIDI).
● Amélioration de la réputation, meilleure image des décideurs.
Notre offre de services
Un
accompagnement personnalisable suivant
les besoins de nos clients
La suite logicielle de Nettroll propose plusieurs options avec diverses fonctions afin de convenir à tous les besoins des opérateurs, allant de simples alertes via une application pour smartphone à l’intégration complète des informations dans un SCADA.
Accompagnement
● Aide au dimensionnement et au choix des solutions et des technologies en fonction des besoins.
● Mise en place de sites pilotes
● Support technique à l’installation des premiers équipements et lors de l’intégration dans le système SCADA.
● Formation au paramétrage des équipements.
Installation
● Installation de certains produits sur les lignes aériennes par drone.
Nettroll 4.1 TCP
Ce logiciel est lié à l’utilisation de l’unité réceptrice Comtroll 130 GLR qui reçoit les données émises par tous les collecteurs sur le terrain.
Cet ensemble permet de recevoir, déchiffrer et gérer les informations des différents capteurs connectés sur le terrain. Toutes les alarmes et tous les messages sont stockés et peuvent être visualisés dans un schéma ou une carte géographique.
Ce logiciel a été développé pour être utilisé seul ou en complément d’un SCADA. En cas de besoin, il peut s’interfacer avec un système ADMS ou SCADA avec l’utilisation du Nettroll SCADA gateway.
Nettroll SCADA Gateway
Le Nettroll SCADA Gateway est une interface entre le logiciel Nettroll 4.1 TCP et des systèmes SCADA tiers utilisant les protocoles standard IEC ou DNP3.
Il permet de renvoyer toutes les informations reçues du terrain et déchiffrées par le Nettroll 4.1 TCP à un SCADA.
L’ensemble Comtroll 130 GLR + Nettroll 4.1 TCP + Nettroll SCADA Gateway est indispensable lorsque les équipements sur le terrain fonctionnent avec des batteries. Le protocole standard IEC ne peut pas être utilisé par ces équipements car il serait trop énergivore.
Cette suite permet donc d’intégrer dans un SCADA des équipements qui ne pourraient pas être intégrés nativement.
NetAlert 5.6
NetAlert 5.6 est un service proposé par Nortroll d’envoi automatisé de SMS d’alarme.
De nombreux paramètres sont proposés afin de cibler au plus précis les personnes nécessitant la réception d’un message d’alerte en cas d’évènement sur le réseau (zone géographique, type d’appareil, messages,…).
ComTroll SCADA
Le ComTroll SCADA est système SCADA basé sur une architecture serveur OPC.
Il est compatible avec tous les appareils utilisant les protocoles IEC8705-101/104 ou DNP3.
IoT Plateforme - Network Monitoring
Plateforme Web Sicame dédiée au monitoring de certains équipements HTB, HTA et BT.
Surveillance de la flore
Une plateforme web permet la surveillance de la végétation et l’optimisation des opérations d’élagage autour des lignes HTA.
Cette solution technique s’appuie sur de l’imagerie satellite haute résolution ainsi que sur une intelligence artificielle qui retraite les données pour livrer un tableau de bord pertinent et aider à la prise de décision.
Plusieurs types d’imagerie et plusieurs traitements des données peuvent être utilisés en fonction des besoins et des zones géographiques. L’objectif est de renseigner sur l’empiétement et la santé de la végétation au niveau des lignes afin d’optimiser les cycles d’élagage.
Plateforme SCADA
ComTroll
Gestion et restitution des données
En un coup d’œil, géolocalisez les appareils sur la carte
Accédez à vos données depuis n’importe quel support numérique (PC, tablette, smartphone) et suivez en temps réel l’état, la connectivité, l’état de la batterie, etc. de tous vos appareils sur la plateforme
Configurez et recevez une alerte par e-mail ou SMS en cas d’activité anormale et générez des rapports pour la gestion des actifs.

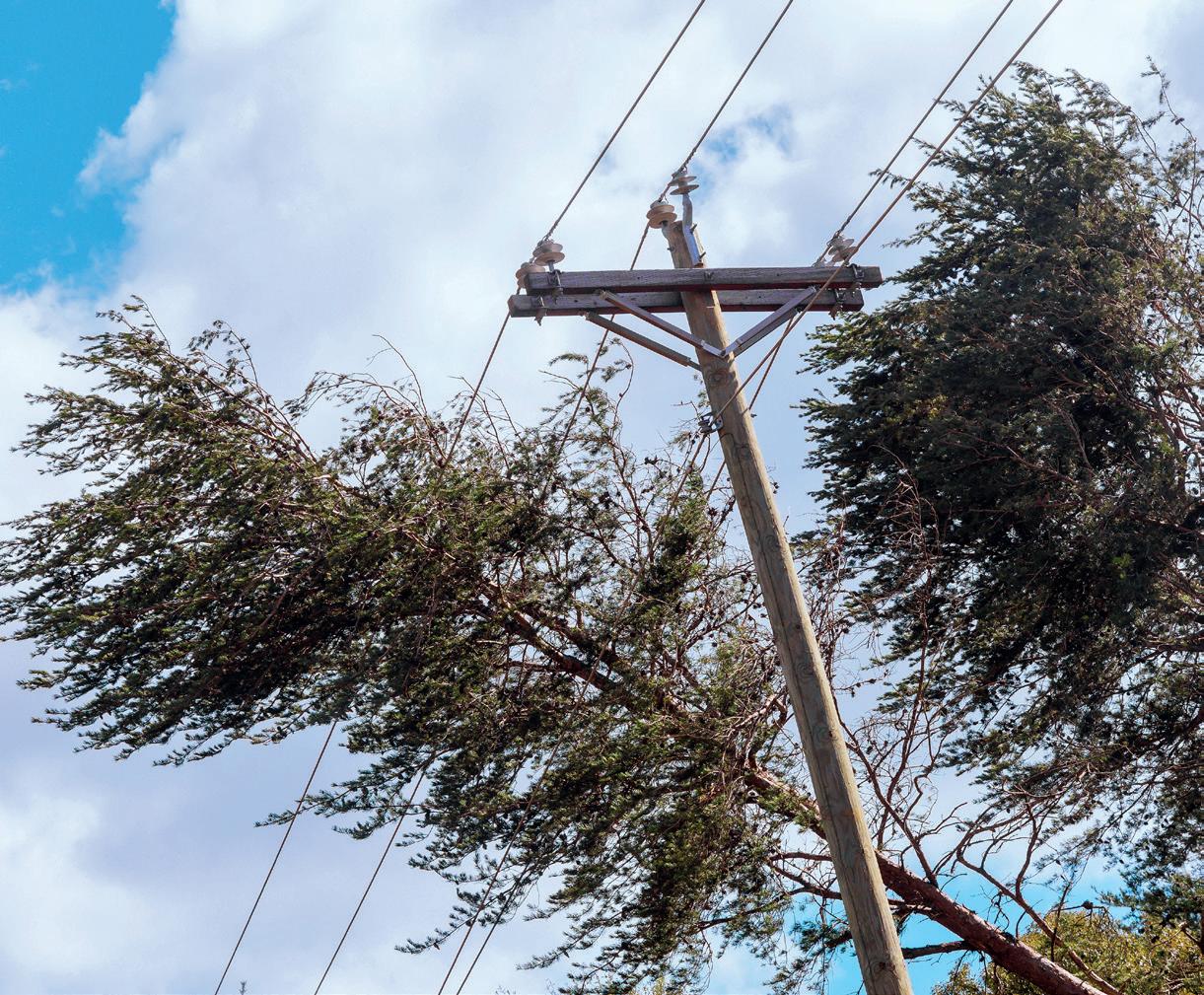

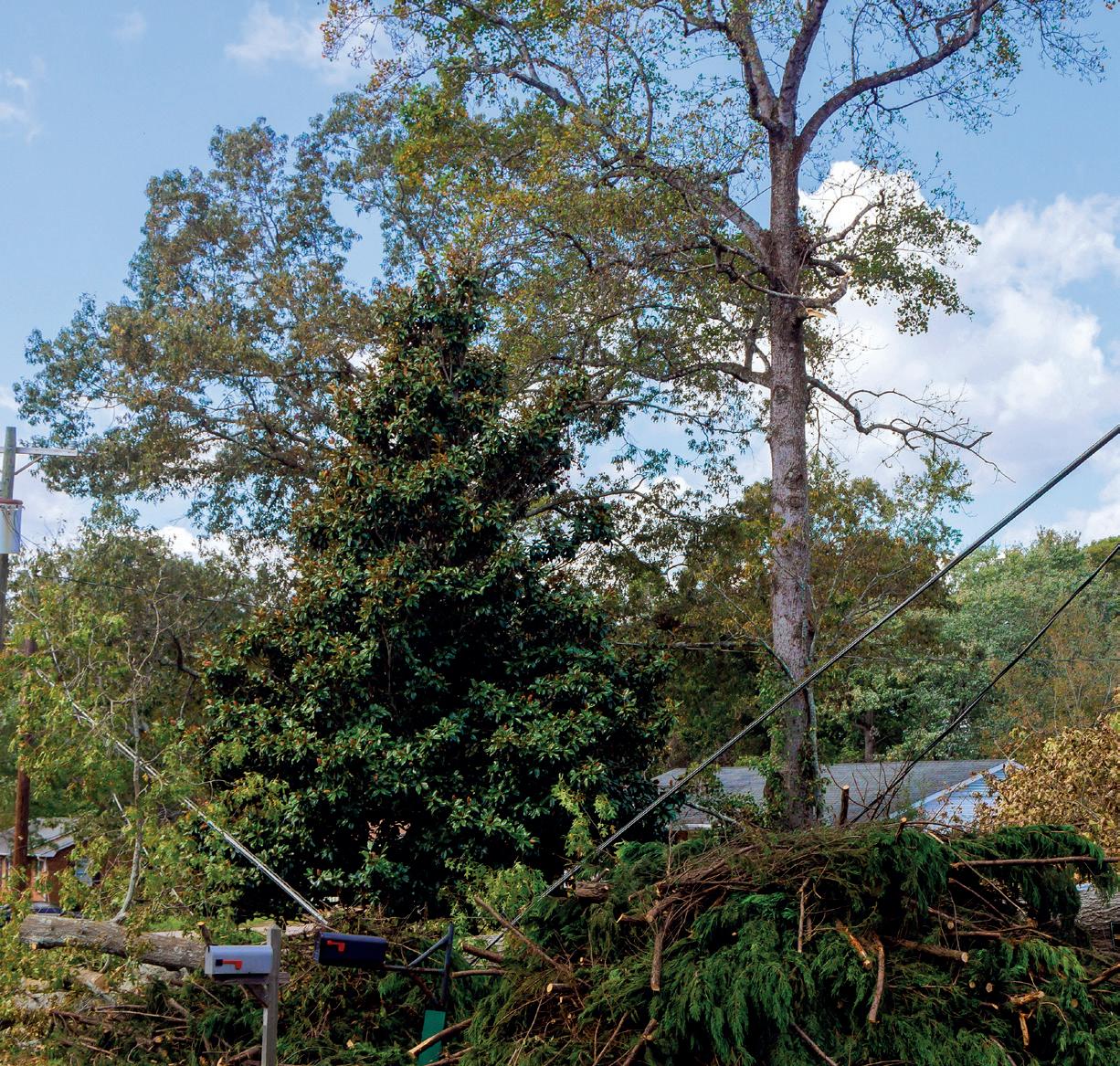

Success stories Tempête Babet
Du 19 au 21 octobre 2023, la tempête
Babet atteint le sud et l’ouest de la côte norvégienne. Des vents de plus de 140 km/h sont mesurés, causant d’importants dégâts matériels.
Les réseaux électriques ne sont pas épargnés.
En fin de journée du 21 octobre, l’une des régies de cette zone, Agder Energi, déplore 22 700 personnes sans d’électricité.
Notre client GLITRE, régie électrique d’une zone touchée par la tempête, utilise nos technologies pour parvenir à une solution réactive de niveau 4. Grâce à nos systèmes, 444 opérations de reroutage du réseau ont pu être réalisées automatiquement, à distance, pour adapter le réseau électrique à la situation, ce qui a évité des pénalités estimées à 430 k€. Sans ces systèmes automatique, GLITRE estime le coût de réalisations de ces opérations à plus de 1 000 k€
Grace à l’intégration de nos solutions sur son réseau, notre client a ainsi économisé plus de 1 430 k€.
