Fineness Facade

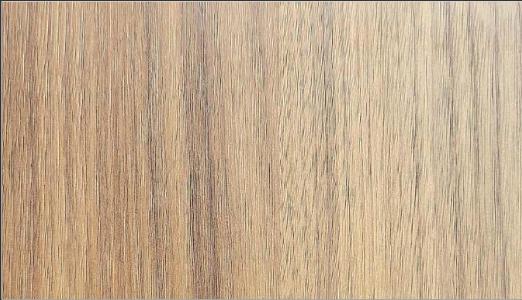

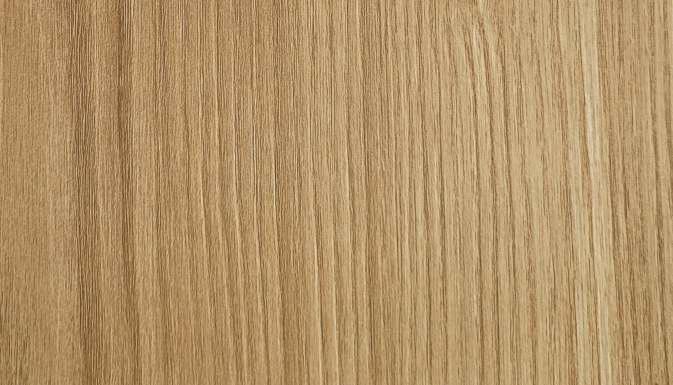

FNL W523 Roasted Oak Natural Light

FNL W546 Roasted Oak Wood

FNL W435 Tulip Choc

FNL W329 Almond Natural

NOTE: The shades printed in this booklet are indicative and are not precise representations of actual product.

While scientific tools have been used to match colours and make them look like the product you will use, yet, there is likely to be difference.

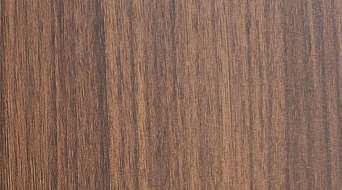

FNL W369 Spice Walnut

FNL W377 Texas Oak Brown

FNL W376 Texas Oak Wood

FNL W552 Vintage Noyer Woody

FINENESS warrants the quality of FACADED Exterior Cladding panels within the framework of given values and test standards. However, they are expressly not liable for defects in the substructure of defective installation as they have no control over the execution of these. The local building regulations are to be followed without fail - we accept no liability with regard to these. All information corresponds to the current state of the technology. Suitability for particular applications cannot be confirmed in general.

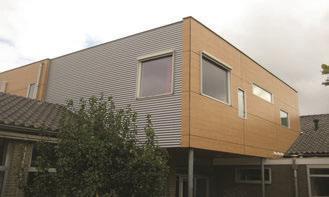

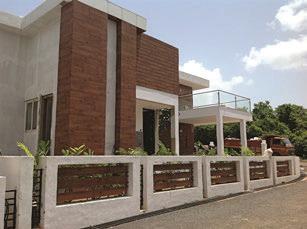

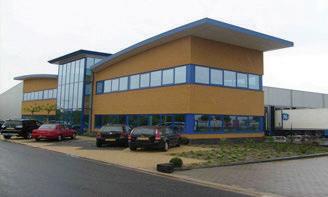

APPLICATIONS FACADE Exterior Cladding panels are extremely durable with international styling and a wide range of colours available in both horizontal and vertical designs.

Its excellent technical properties make it suitable for the building industry as an ideal alternative to tradditional materials.

• Wall and facade linging • Sporting and entertainment complex • Residential dwellings • Fences • Balcony Claddings

• Cladding of exhibition building • Decoration of commercial sites • Silhouette profiles • Facade Cladding • Partitions

• Rear ventilated facedes • Outdoor furniture • Sports facilities • Business entry portals • Attic Claddings

• Ceilings • Public facilities • Sun srotection • Functional constructions • Awnings

วิธต ี ด ิ ตัง ่ นะนํา ้ ทีแ ติดตัง ้ ด้วยกาวตะปู/กาวซีเมนต์ บนโครงซีไลน์ C-LINE แนะนําใช้กาวตะปูแรงยึดเกาะสูง Maxbond, ร่วมด้วยเทปแรงยึดติดสูง 3M และซิลิโคน เก็บขอบด้วยอะคริลิกยาแนว, ปากกาแต้มสี ตามสีของ แผ่น HPL

คําแนะนําด้านการติดตัง ้ 1) ทําความสะอาด พื้นผิว C Line ด้วยนํ้ายา ทําความสะอาดเอนกประสงค์ ที่มส ี ่วนผสมของ แอลกอฮอล์แล้วปล่อยให้แห้ง

*แนะนําให ้ใช้เทปแรงยึดติดสูง 3 M สีดํา สําหรับการยึดติดแผ่น HPL ด้านหน้าชัว ั่ ใจว่ารอยต่อกาว ่ คราวระหว่างรอกาวตะปูแห้ง เพื่อช่วยให้มน จะมีความหนาอย่างน้อยที่สด ุ เทปจะทําให้ยด ึ แผงให้อยูก ่ ับที่ ขณะที่กาวตะปู แห้งสนิทและมีความแข็งแรงในการยึดติดขัน ้ สุดท้าย หมายเหตุ: ห้ามลอกชัน ้ ฟิ ล์มด้านบนออกจากเทป 3M จนกว่าจะพร้อม สําหรับการติดตัง ้

4) ติดตัง ้ กาวตะปู ให้ทากาวลงบนโครง C LINE และบนแผงโดยตรง ทากาวอย่างต่อเนือ ่ งโดยใช้ ปืนยิงกาว โดยเว้นระยะห่างจากเทปอย่างน้อย 5 มม. รีดกาวซิลิโคนออกโดยทํามุมให้นอ ้ ยที่สด ุ ระหว่างหัวฉีดกับพื้นผิวเพื่อให ้ได้ขนาดตามต้องการ

2) รองพื้น วัสดุด้วยนํ้ายา/สีรองพื้นบนแผ่น HPL เพื่อให้การยึดเกาะทําได้ดียง ิ่ ขึ้น

** หลังจากติดกาวตะปูแล้ว ให้ลอกฟิ ล์มบนเทป 3M ออก 3) การยึดแผง ติดเทป 3M แนวตัง ้ ตามโครง C LINE หลังจากทําความสะอาดและรองพื้น แห้งแล้ว

5) ติดตัง ้ แผ่น HPL จัดตําแหน่งด้วยการกดเบาๆ ลงบนแผ่น ขยับให้เข้าที่ เมือ ่ อยูใ่ นตําแหน่งแล้ว ให้กดแบบลงนํ้าหนักเพื่อให้มน ่ั ใจว่าแผ่น HPL ได้ ยึดติดกับเทปแนบสนิทแล้ว

การยึดติดด้วยกาวควรเป็นไปตามข้อกําหนดต่อไปนี:้ 1) ควรมีระยะห่างสูงสุดระหว่างโครง C Line 50 - 60 ซม. แล้วจึงยึดติดด้วยกาวตะปู 2) ควรคํานึงถึงแรงยึดติดของกาวตะปูแรงยึดสูง เราแนะนํา Maxbond และเพื่อประสิทธิภาพสูงสุด เมือ ่ ติดตัง ้ แล้วเสร็จควรรอให้กาวเซ็ตตัวประมาณ 24 ชม.

ข้อกําหนดโครงสร้างรองรับ: โครงสร้างรองรับที่จะยึดติดกาวตะปูและเทปแรงยึดติดสูงควรมีความกว้างเพียงพอเมือ ่ ยึดติดกับ วัสดุทง ้ั 2 ชนิด

เก็บขอบ ด้วยการยิงซิลิโคน และใช้อะคริลิกยาแนว หรือ ปากกาแต้มสี ตามสีของแผ่น HPL ในรอยเชือ ่ มต่อระหว่างแผ่น

ติดตัง ้ ด้วยการยึดพุ ก/สกรู (Riverts/Screw Panel Fixing) ยึดติดแผ่น HPL ด้วยพุ ก/สกรู/ รีเวท โดยยึดผ่านด้านหน้าของแผ่น HPL ลงบนโครงสร้างวัสดุต่างๆ เช่นโครง C-LINE, ไม้ หรือแม้กระทัง ้ ผนังคอนกรีต

ติดตัง ้ ด้วยการยิงพุ ก/สกรู/รีเวทบนโครงซีไลน์ C-LINE โครงสร้าง C-LINE สามารถปรับเปลี่ยนได้ตามขนาด/นํ้าหนักของวัสดุ โดยทั่วไปจะติดตัง ื แนะนํา ้ เป็นแนวตัง ้ + แนวนอน โดยเว้นระยะห่างตามคู่มอ การหดขยายตัวของวัสดุยึด พุ ก/สกรู/รีเวท สําหรับการยึดแบบ single span แนะนําให้เจาะรูขนาด 5-6 มม. double span ขนาด 8 มม. ขึ้นอยูก ่ ับระยะห่างที่ต้องการสําหรับการขยายตัว ส่วนหัวของตัวยึด ต้องมีขนาดใหญ่พอที่จะครอบคลุมรูเจาะในแผงหุม ้ ได้เสมอ ตามตารางตัวอย่างด้านล่าง ความหนาของแผ่น

ความกว้างสูงสุดของ รูเจาะแบบ single span

ความกว้างสูงสุดของ รูเจาะแบบ double span

ระยะห่างขอบ เพื่อให้แน่ใจว่าแผ่น HPL มีความเรียบและมัน ่ คง ตรวจสอบให้ แน่ใจว่าระยะห่างขอบเหมาะสมหรือไม่ รอยต่อต้องกว้างอย่าง น้อย 8 มม. เพื่อให้สามารถเปลี่ยนขนาดได ้โดยไม่มส ี ่ิงกีดขวาง เก็บหัววัสดุยึด พุ ก/สกรู/น็อต ใช้ซล ิ ิโคน, อะคริลิกยาแนว, สีแต้ม ตามสีของแผ่น HPL บนหัววัสดุยด ึ พุ ก/สกรู/น็อต

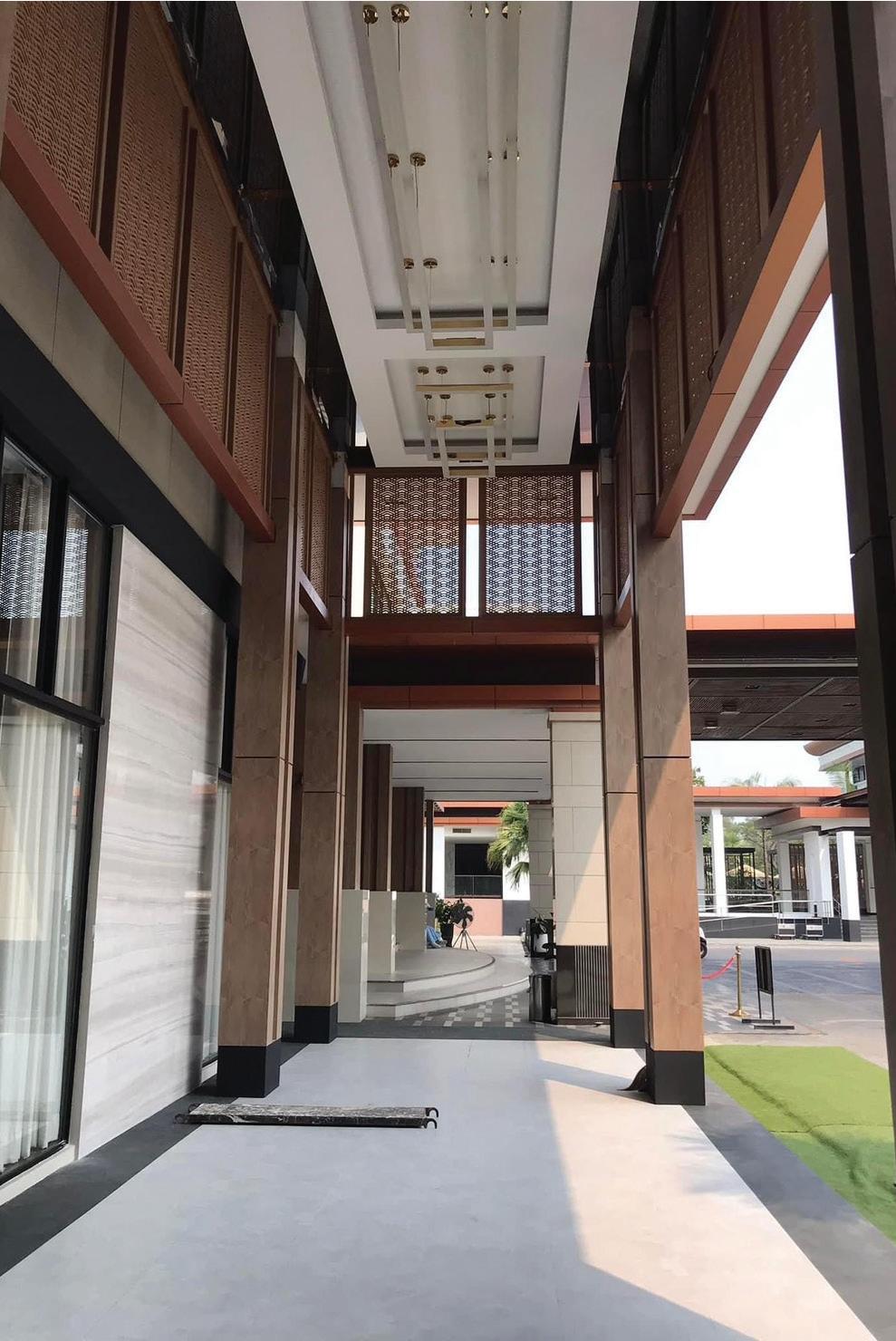

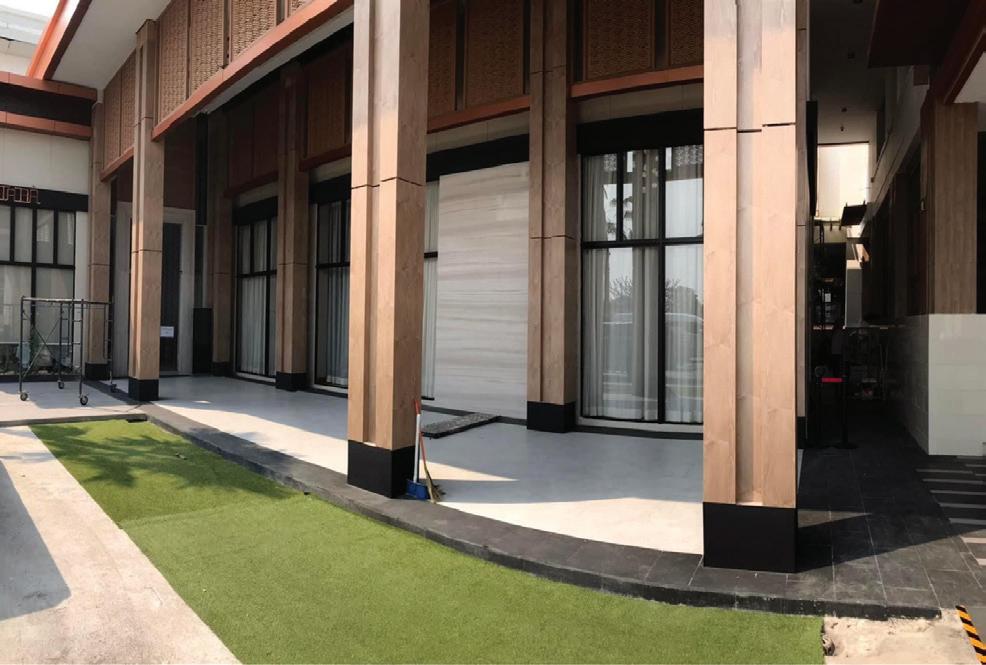

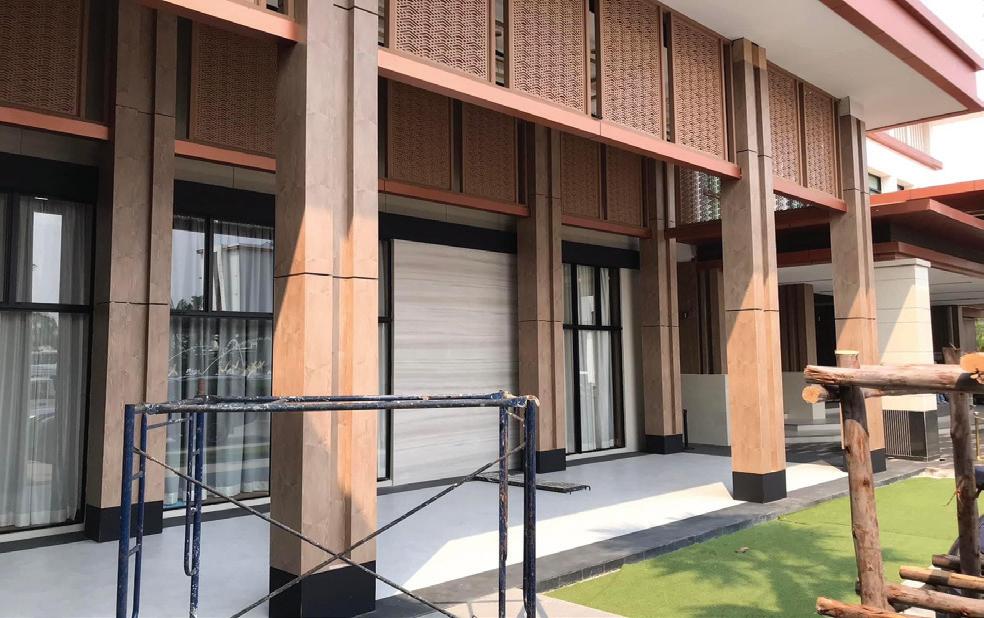

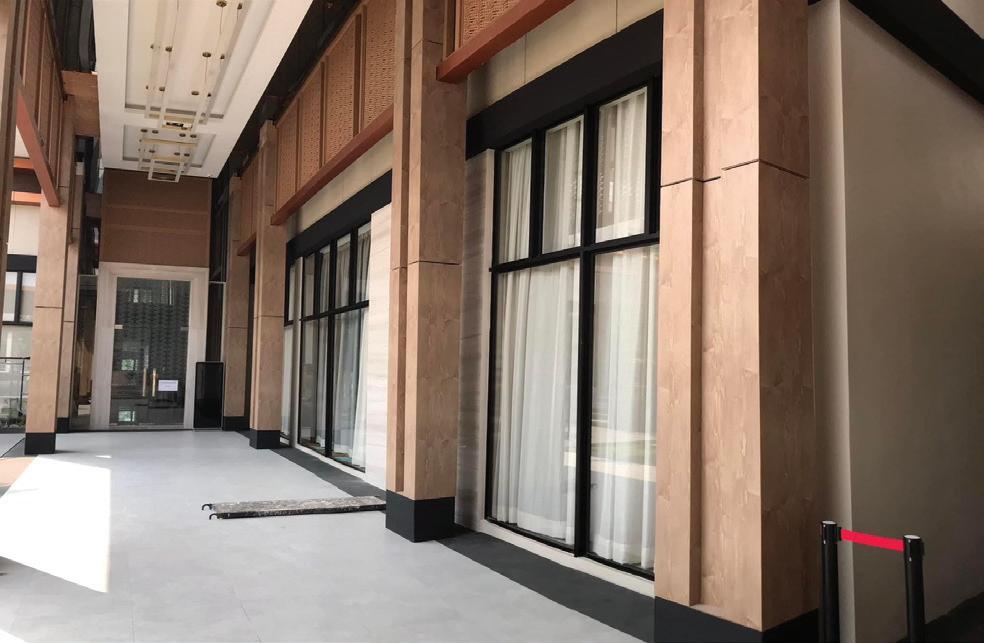

Summit Windmill Golf Club, Samut Prakan : FNL W435ZVI 4mm

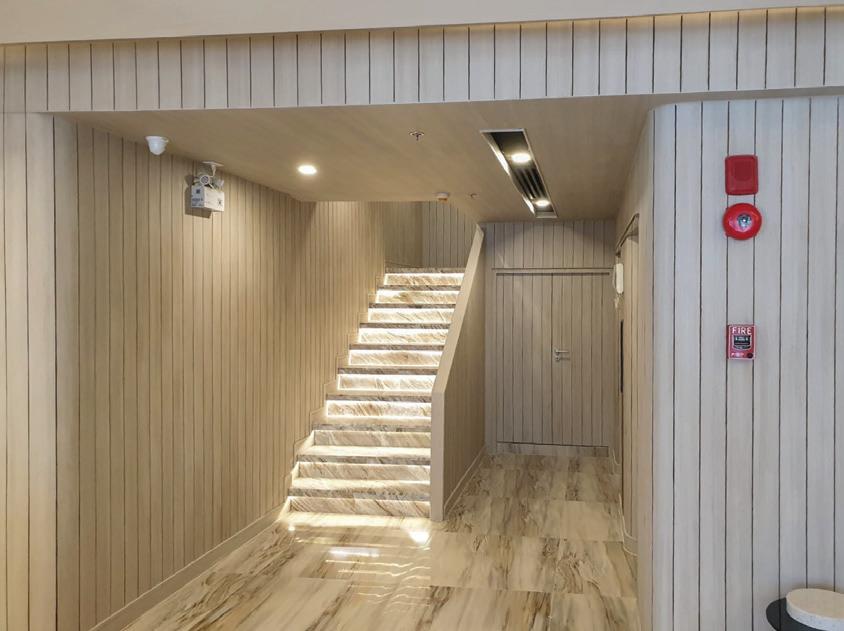

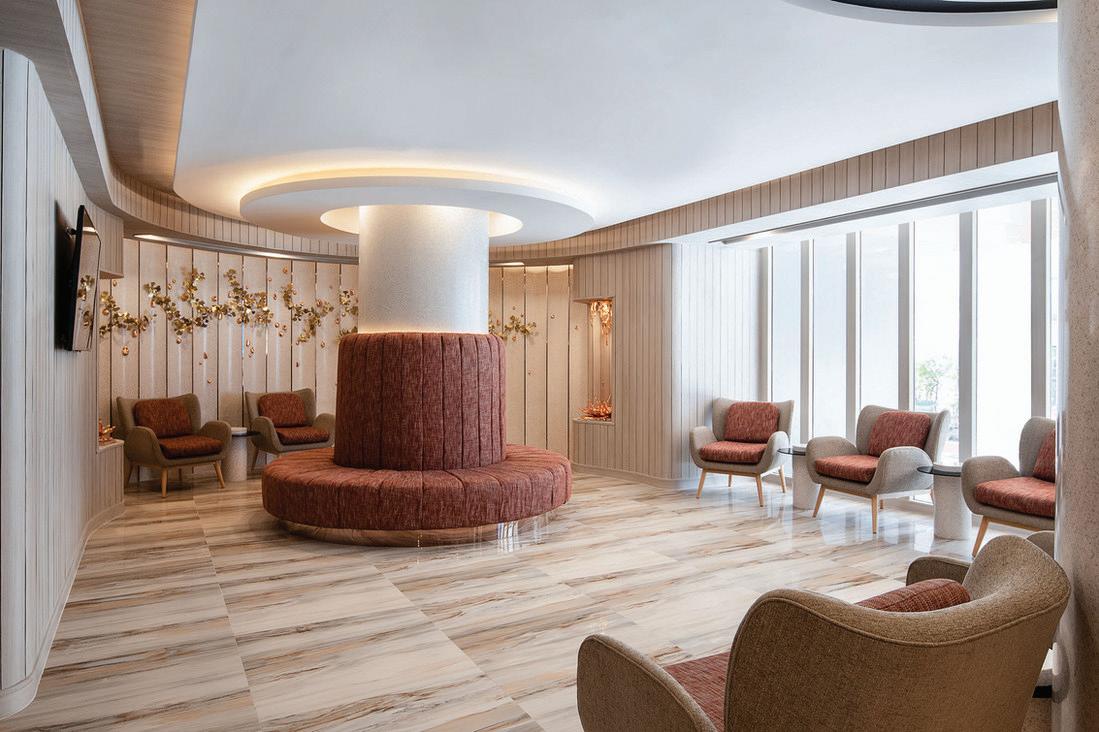

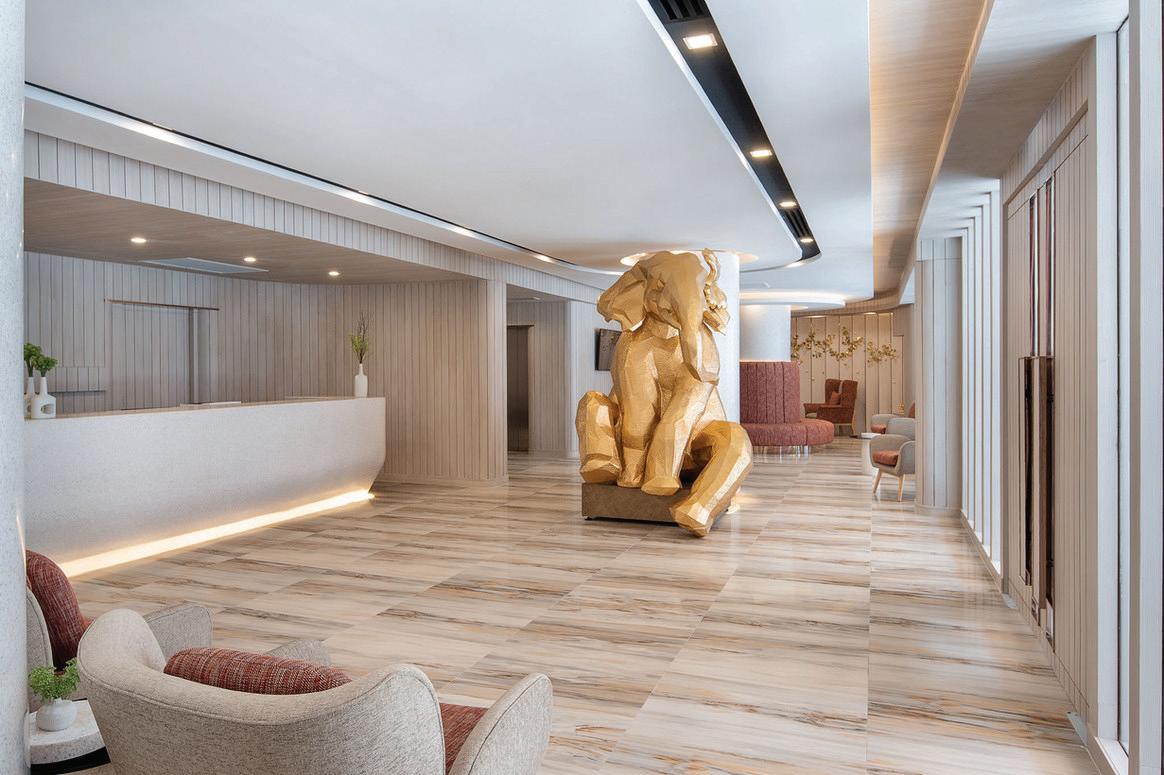

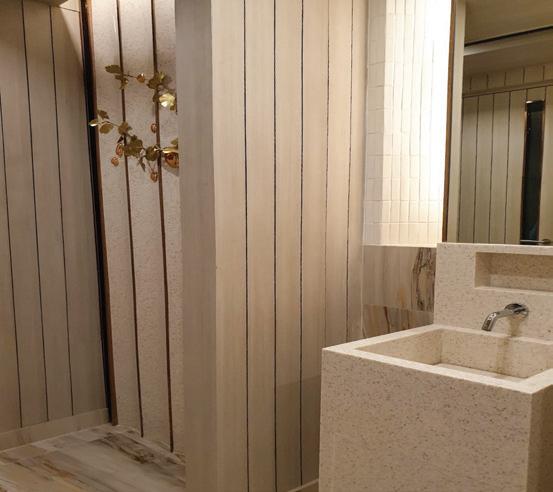

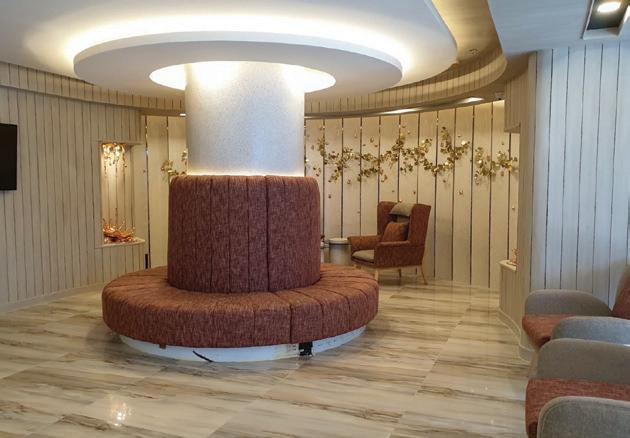

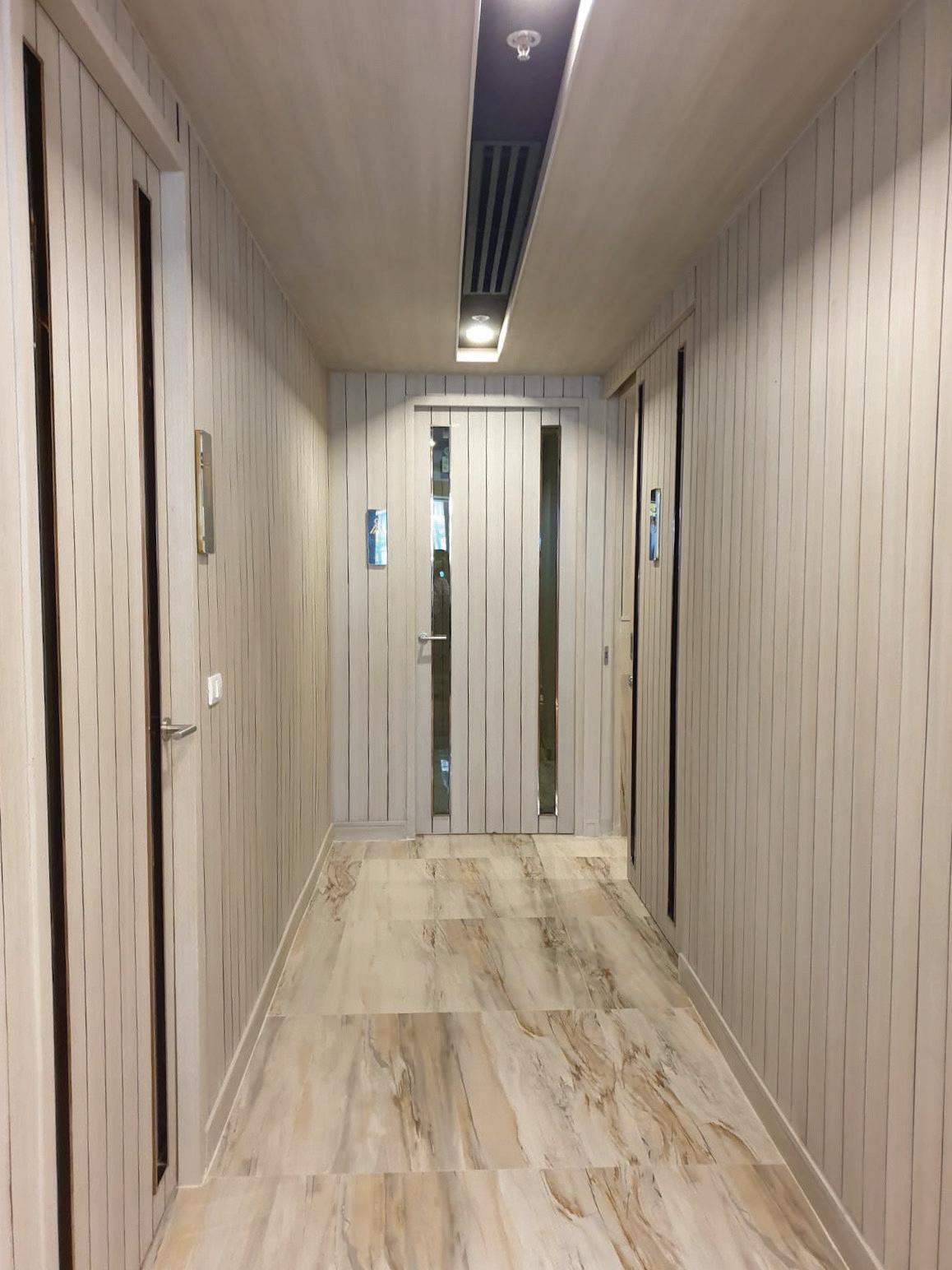

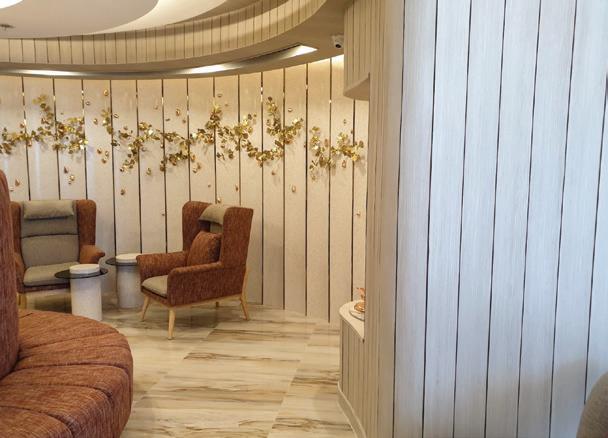

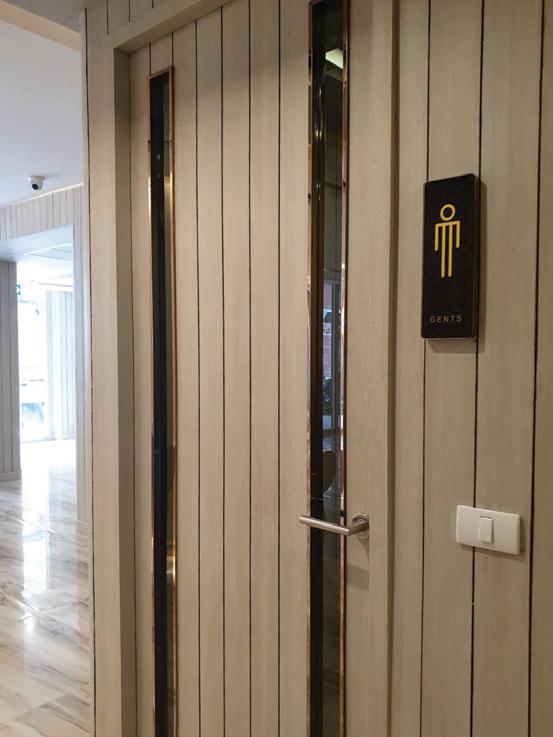

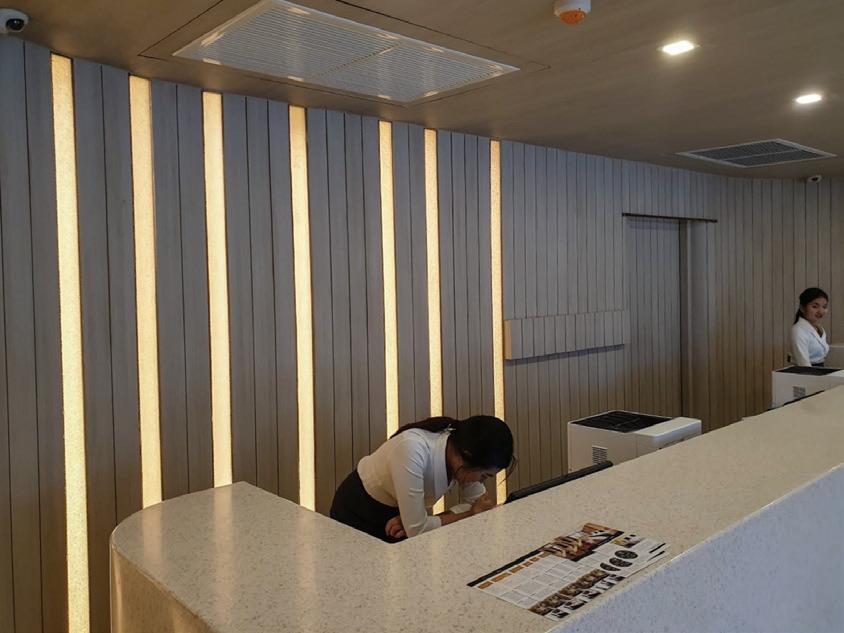

Eleven Hotel, Sukhumvit 11, Bangkok : Facade 4mm
