SITE DETAILS
LOCATION: IIT Roorkee campus, Roorkee (UK)
SITE FACING: South-East facing
NEARBY FACILITIES:
IITR Main Gate: 2.1 km
IITR Hospital: 2.6 km
IITR Main Building: 2.3 km
ABN School: 2.6 km
Police Station: 2.0 km
Civil Lines (market): 2.5 km

E-Rickshaw Stand: 1.1 km
Current Status at proposed Site: House No. 156- (Occupie by Siteoffice of Civil an Horticulture)
House No. 157 - Vacated House No. 158 - Occupie
Existing details for Club: Site area - 1400 Sq.M. Built-up area- 300 Sq.M.



R oor kee h as t h e NN E (N ort h-N ort h East ) as its w ind ward side wh ic h m eans , for t h e m a x i m u m ti m e uration roun t h e year, t h e buil in g s are h it on t h e NN E si e by w in s.
Th e avera g e w in spee s vary aroun 12km p h.
W it h an avera g e of 30. 9 C , J une is t h e war m est m ont h . J anuar y is t h e c oldest m ont h, w it h te m peratures avera g in g to a value of 1 2 .7 C .

Th e precipitation varies 2 88 mm or 11 inc h bet ween t h e riest m ont h
Nov m ber an t h e wettest m ont h
A u g ust. Th e average annual te m perature in
R oor kee is 23.0
C. I n a year, t h e rainfall is 998 mm or 39.3 in ch.

ATM and Bank: 2.3 km
n
B uilding

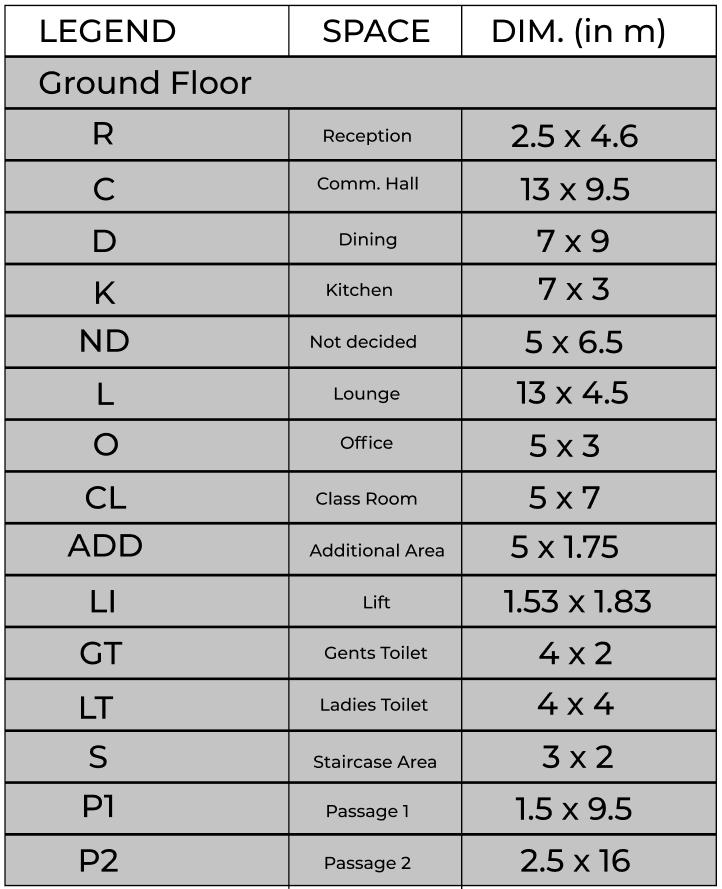

Dimensions ( m): appx . 13.5 x 20
Area covered: 2 75 m^2
T rees
SCHEMATIC ANALYSIS
LEGEND

Close Proximity (Must)
Intermediate Proximity



May/May not be connected

Opaque Partitions
Natural Air flow (open)
Open area (naturally lit)
Natural Sunlight


Airflow via openings (ventilation)

Stairs

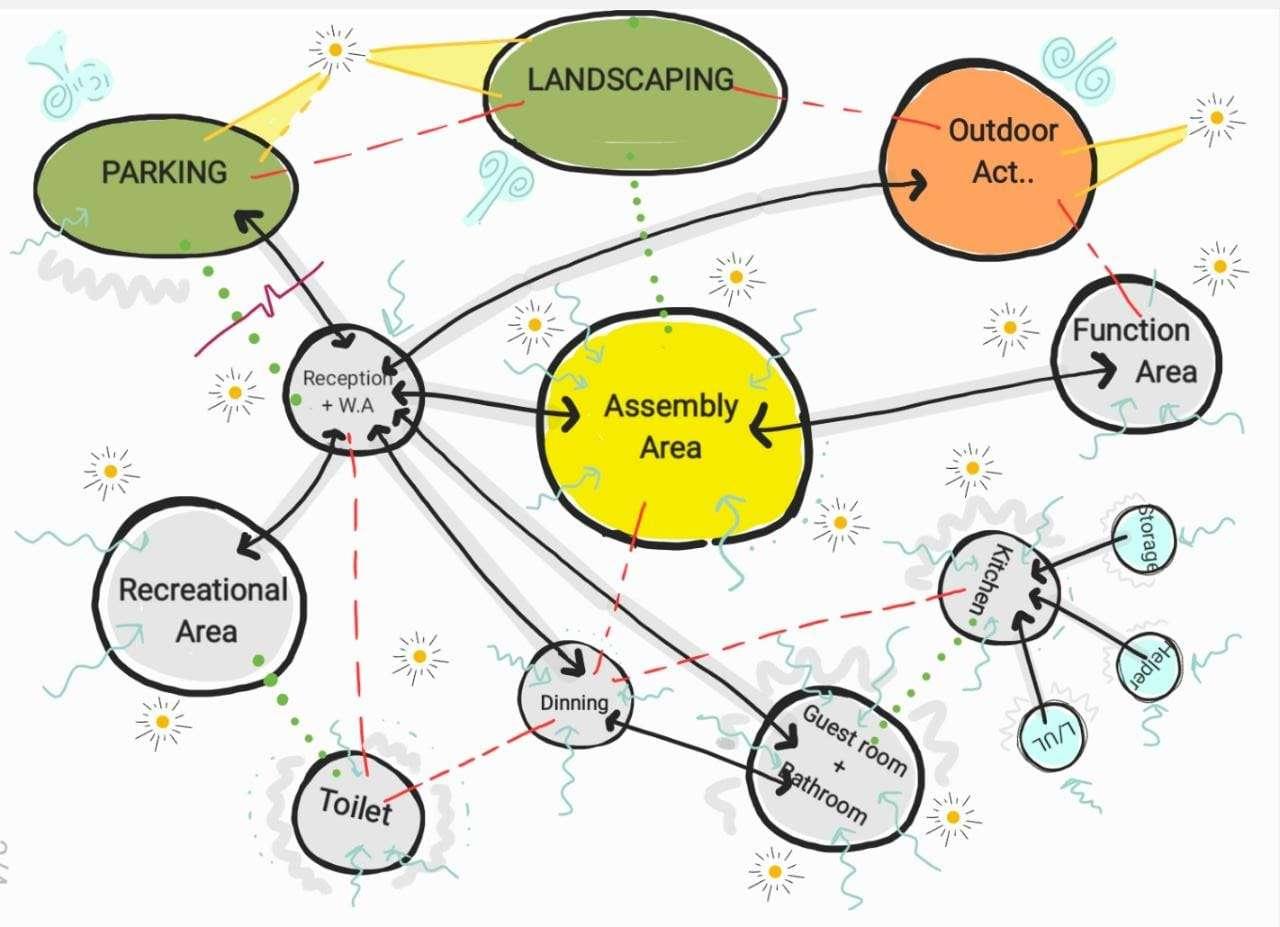

BUBBLE TO GRID

Kitchen Office Yoga Room
Assembly Area Reception +Lounge.
Toilets Stairs GROUND LEVEL LEVEL ONE
Dining
Location of columns





Human Reference





















FLOOR PLANS AND FURNITURE LAYOUT








SECTION XX’




SECTION ZZ’
SECTION YY’

IN-SITE INSIGHT

RECREATIONAL AREA








INTERIOR VIEWS




EXTERIOR SEATINGS
EXTERIOR VIEWS

FRONTAL LANDSCAPING





BACKYARD LANDSCAPING
BASEMENT PARKING ENTRANCE




FURTHER LANDSCAPING
(FOR ADDITIONAL DISCUSSSION)

FRONTAL LANDSCAPINGSITE PLANNING

BACKYARD LANDSCAPING

FINAL PLAN

FRONTAL LANDSCAPING

BACKYARD LANDSCAPING

BACKYARD LANDSCAPING
