TUGAS A3_212100153_Sherlie Hanita

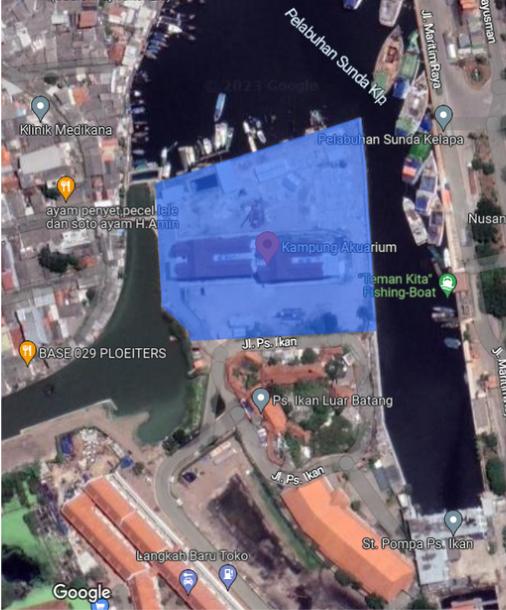

SITE LOCATION

DATA LAHAN

Luas lahan : 10000 m2

KDB : 50% = 5000 m2

KLB : 2 = 20000 m2

KB : 4

KDH : 30% = 3000 m2

KTB : 55% = 5500 m2

Jl. Ps. Ikan No.12, RT.11/RW.4, Penjaringan, Kec. Penjaringan, Jkt Utara, Daerah Khusus Ibukota Jakarta

14440

Berlokasi di daerah Penjaringan, Jakarta Utara yang dekat

dengan perairan laut, Kampung Akuarium menjadi sebuah

kawasan wisata budaya dan bersejarah. Penemuan cagar

budaya seperti Museum Bahari serta adanya Pasar Ikan, menjadi sebuah daya tarik bagi turis maupun pendatang

ketika ingin berkunjung ke Kampung Akuarium. Dengan

konsep rumah berlapis, Kampung Akuarium dibangun secara

vertikal tetapi dimaksimalkan dengan hanya memiliki empat lantai.

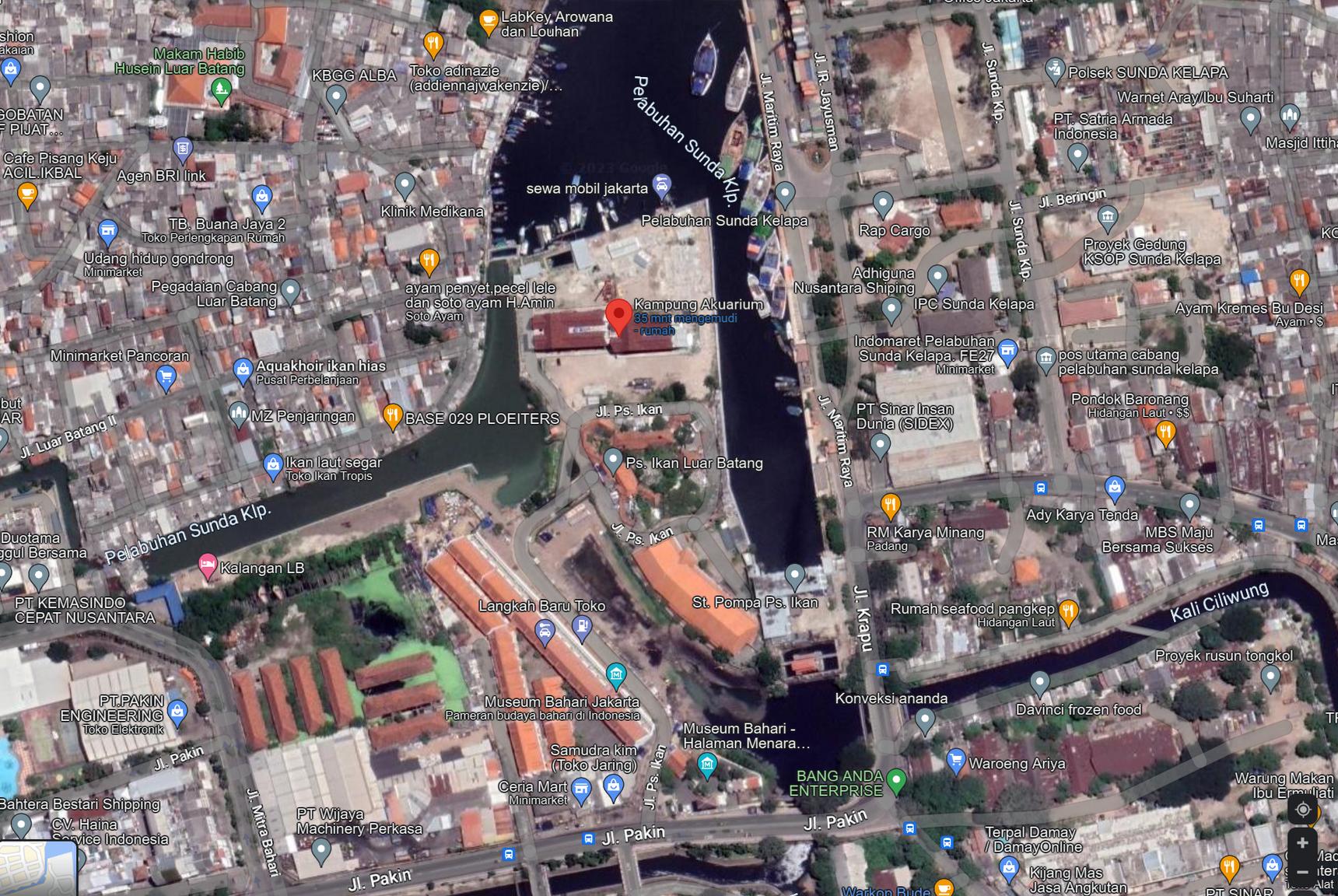

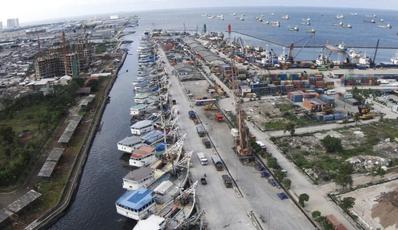

2. PELABUHAN SUNDA KELAPA

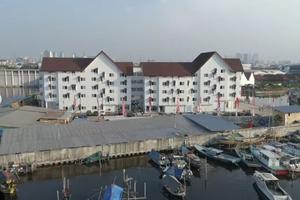

1. KAMPUNG AKUARIUM

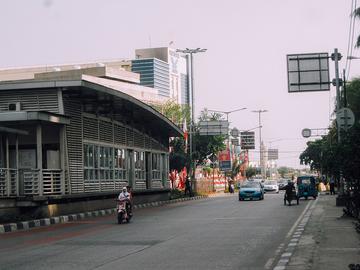

3. PASAR IKAN LUAR BATANG 4. MUSEUM BAHARI 5. HALTE PAKIN

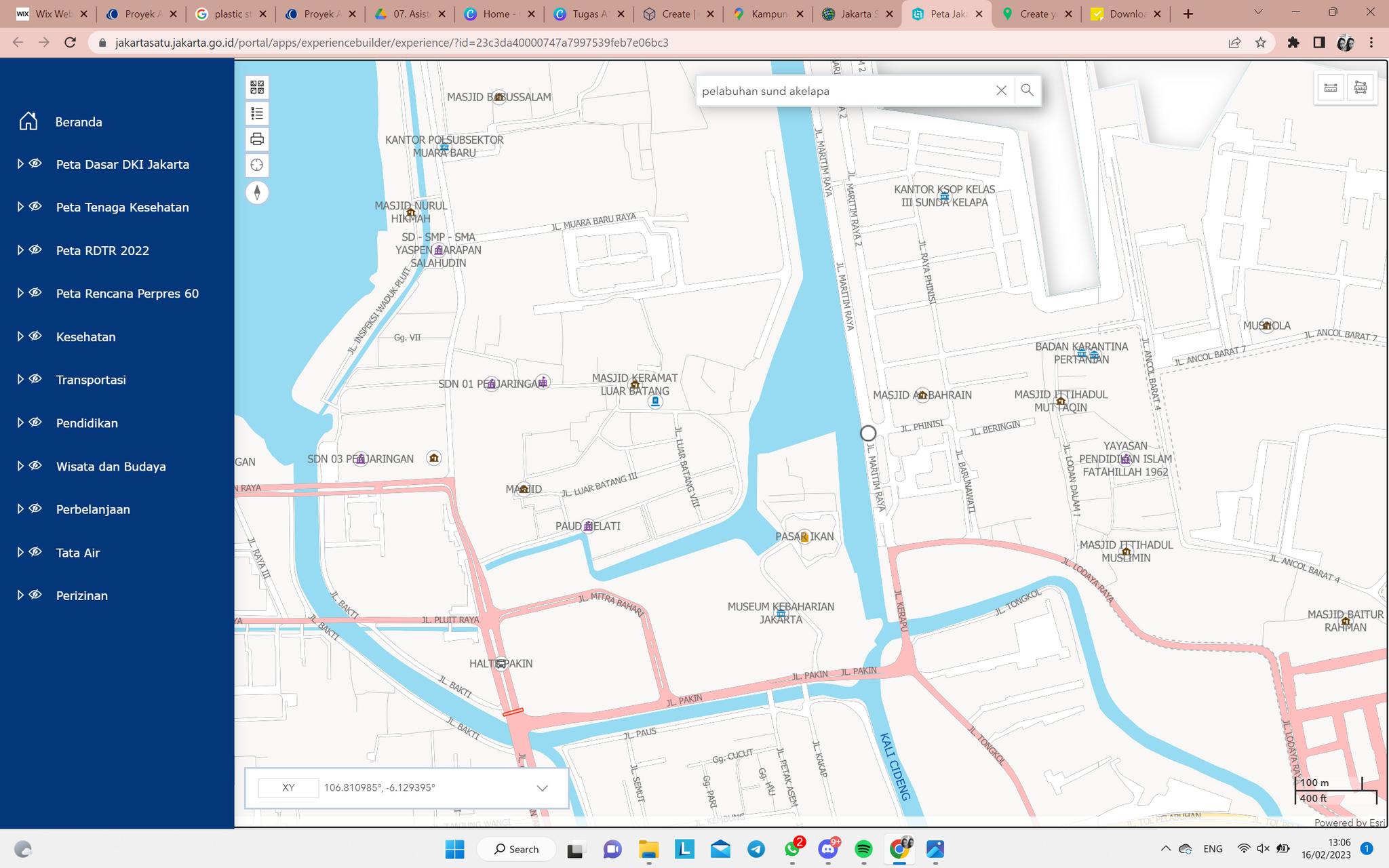

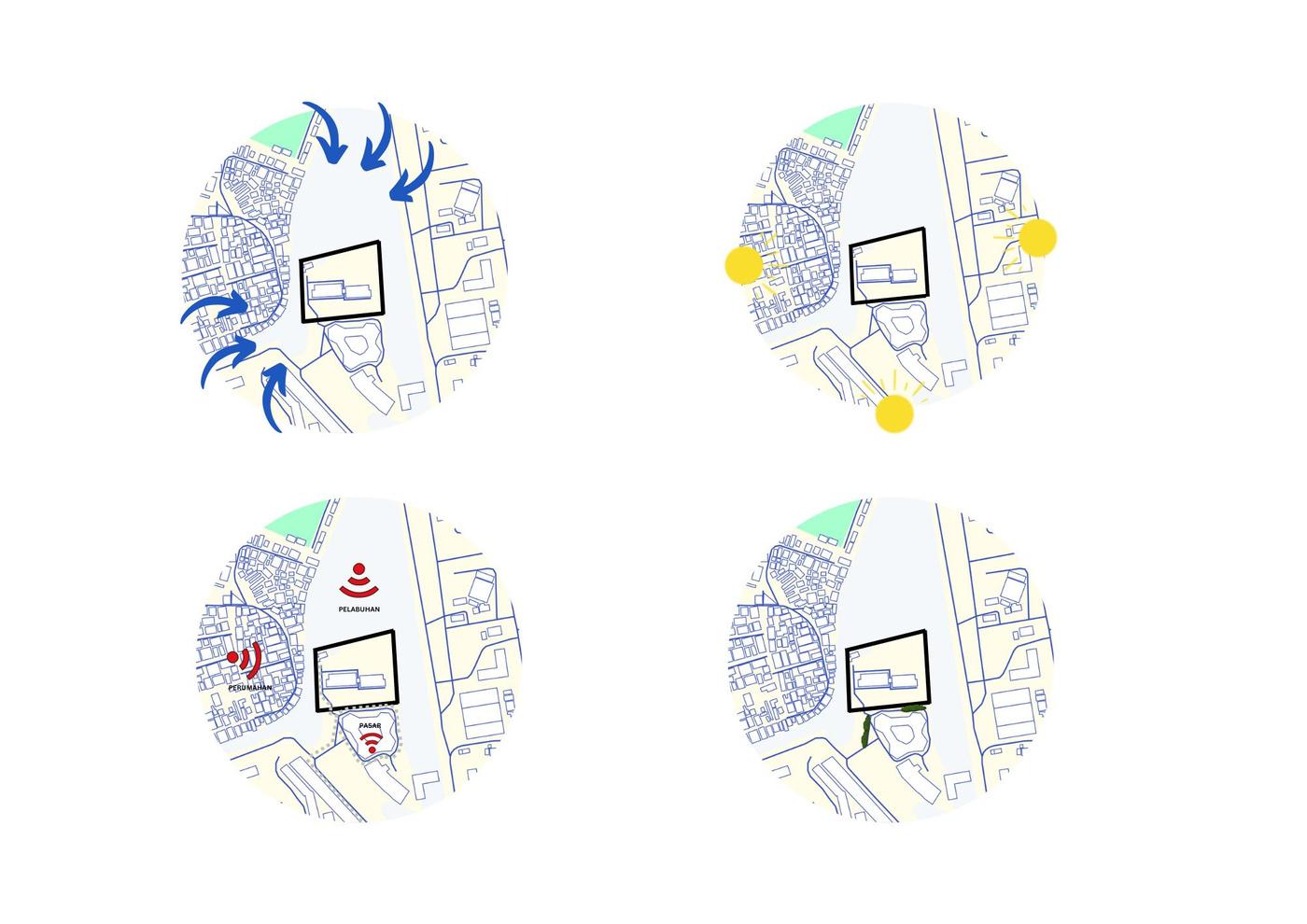

SITE INVENTORY

Strength, Site berlokasi pada zona wisata seperti museum, tempat rekreasi, perdagangan, serta pelabuhan yang menarik perhatian turis. Hal tersebut menjadi kekuatan dari lahan dalam aspek view maupun dalam memenuhi kebutuhan penduduk sekitar. Weakness, Terletak pada daerah perkampungan terpencil yang cukup padat sehingga menyebabkan akses menuju site seringkali padat akan kendaraan. Selain itu, minimnya lahan hijau pada site menyebabkan daerah sekitar menjadi gersang dan cukup panas di beberapa waktu tertentu.

Opportunities, Lahan ini memiliki peluang dari konteks bangunan sekitar seperti cagar budaya, pasar, maupun pelabuhannya jika terus dipertahankan dan dikembangkan sehingga menjadi sebuah daerah yang aktif.

Threat, Salah satu ancamannya adalah erosi dari air laut yang akan menurunkan kondisi tanah jika terjadi air pasang atau banjir.

USER ANALYSIS

FAMILY GRANDPARENTS KIDS PLAYING FISHING

TOURIST

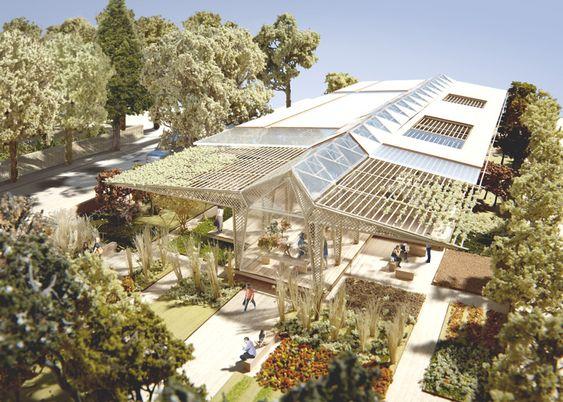

DIAGRAM CONCEPT - ECO FRIENDLY

Dalam menanggapi site dimana kurangnya penhijauan, sehingga mampu menciptakan sebuah bangunan 'hijau' dari

segi material maupun penambahan tanaman hijau sehingga lebih ramah lingkungan dan meningkatkan kenyamanan penghuni.

SUSTAINABILITY

URBAN FARMING

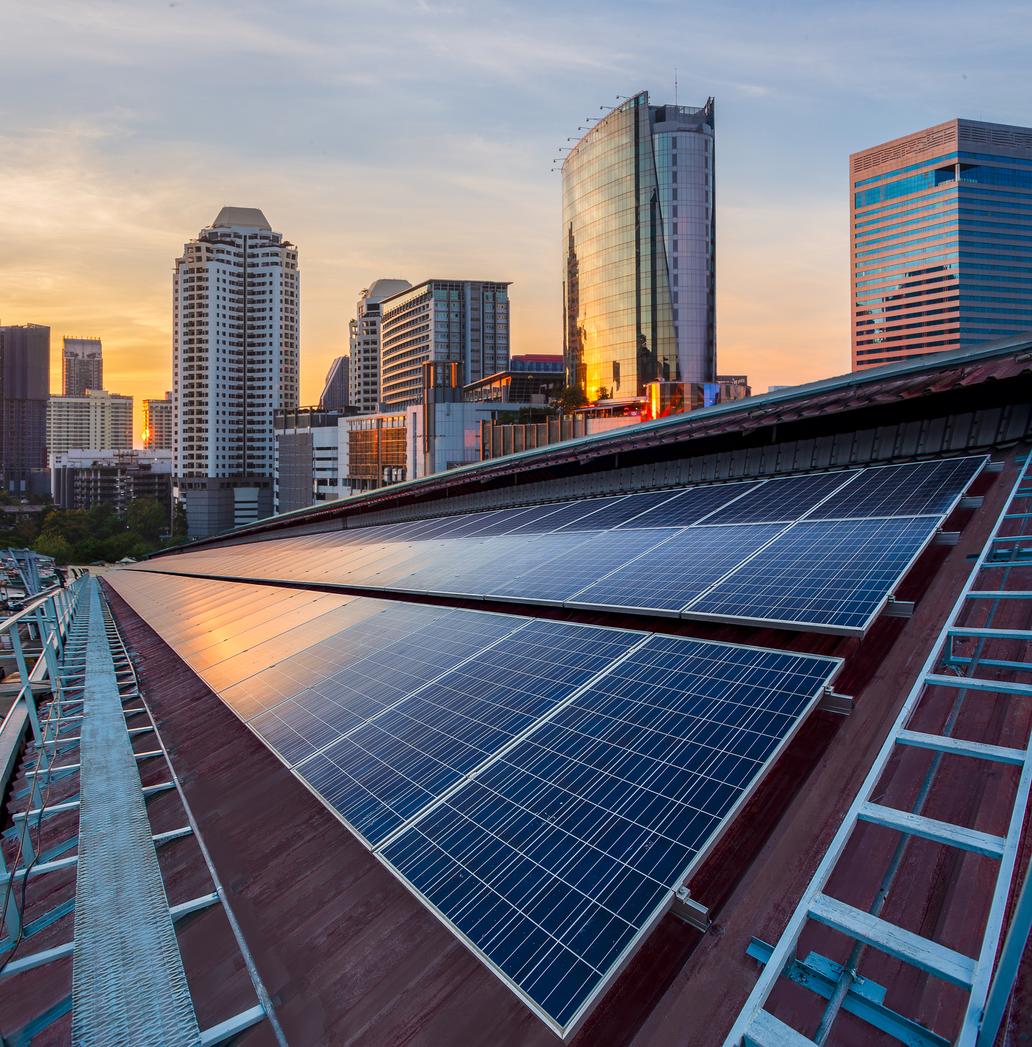

DIAGRAM CONCEPT - CONSERVES ENERGY

Merancang bangunan yang mampu menghemat energi dengan memanfaatkan cahaya matahari kemudian

dikonversi ke dalam listrik sehingga dapat membantu para penghuni mengurangi biaya pengeluaran untuk listrik.

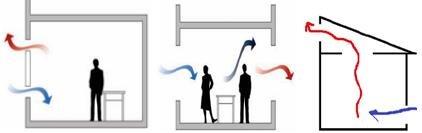

CROSS VENTILATION

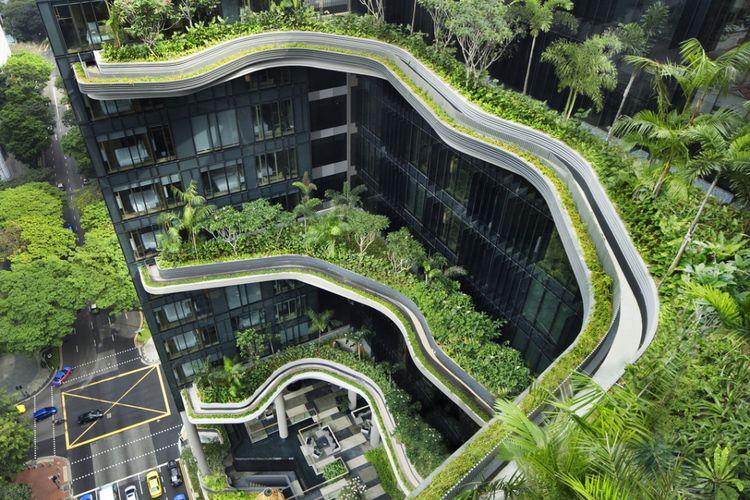

BIOCLIMATIC SKIN

DIAGRAM CONCEPT - COMMUNITY & SUPPORT

Membangun komunitas yang aktif bagi para penghuni dalam

mengembangkan kemampuannya membudidayakan tanaman

maupun memberi kesempatan bagi para penghuni untuk membuka usaha.

LOCAL SHOPS

ACTIVE LIVING

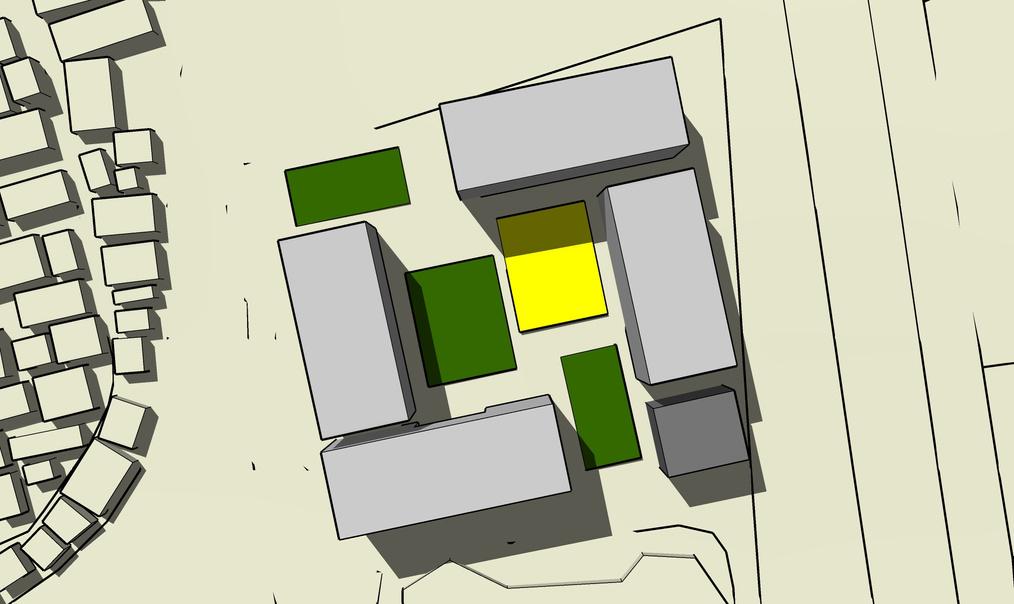

KETERANGAN:

1. LOBBY & UNIT A

2. UNIT B

3. UNIT C

4. UNIT D

5. RUANG MEP

6. AREA KOMUNAL/ LAPANGAN

7. URBAN FARMING

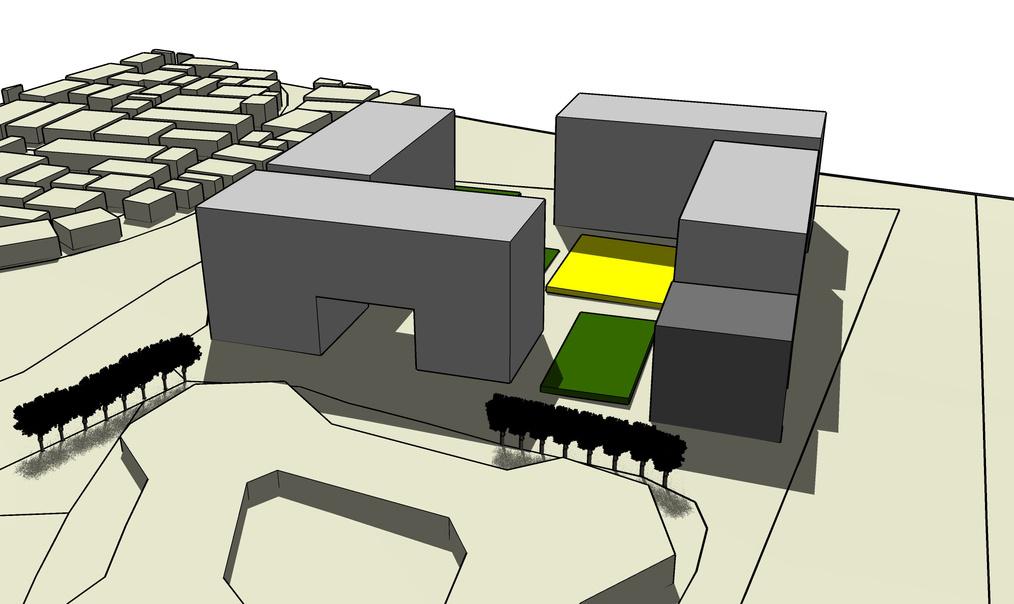

Rusun dirancang memiliki 4 massa pecah bangunan, dimana masing-masing massa memiliki fungsi sebagai tempat tinggal para penghuni. Pada unit A, terdapat 5 hunian difabel untuk memudahkan sirkulasi pergerakan penghuni lansia. Memiliki desain koridor terbuka sebagai ventilasi udara. Orientasi bangunan diarahkan pada view terbaik pelabuhan/ laut, pasar, serta perkampungan. Akan ditambahkan penghijauan seperti pohon di sekitar massa bangunan untuk mengurangi dan memblokir kebisingan dari aktifitas sekitar.
