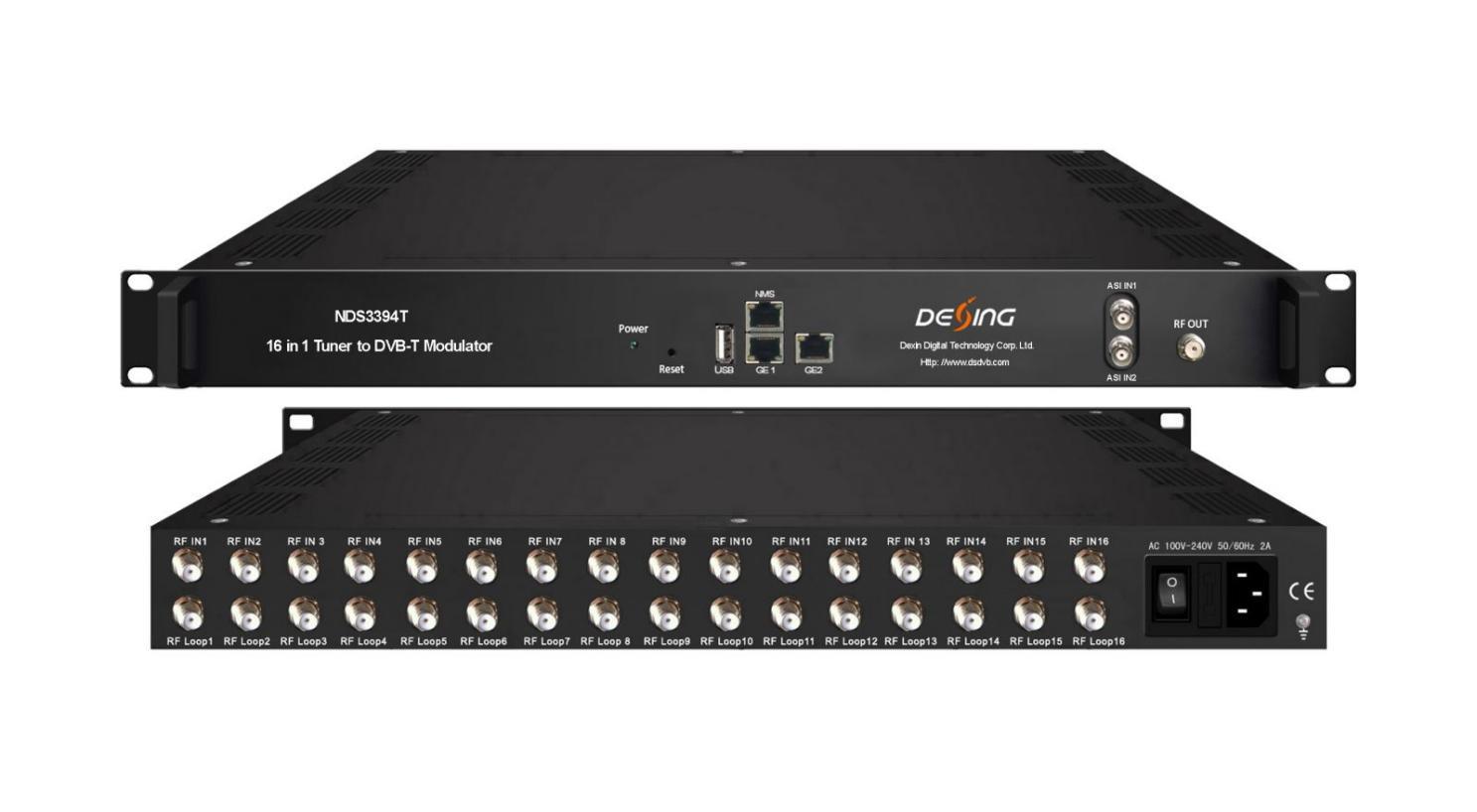

Tuner 16 en 1 NDS3394T vers modulateur DVB-T
Contour
Le NDS3394T est un modulateur DVB-T hautes performances et économique conçu par Dexin. Il prend en charge 16 entrées de tuners FTA, un maximum de 256 entrées IP via GE1 et GE2 et une entrée TS pour le remuxage via 2 ports ASI. Après le décryptage BISS ((uniquement pour la version B du NDS3394T)), le multiplexage et la modulation DVB-T, il fournit 8 sorties porteuses non adjacentes et 8 sorties IP (MPTS) en miroir des porteuses via GE1.
Le NDS3394T se caractérise également par un niveau d'intégration élevé, des performances élevées et un faible coût. Il prend en charge une double alimentation (en option). Il est très adaptable aux systèmes de diffusion de nouvelle génération.
Caractéristiques principales
* 16 tuners FTA DVB-C (DVB-T/-(T)/-S/-S2/S2X, ATSC, ISDB-T en option) + 2 entrées ASI + 256 entrées IP via les protocoles UDP et RTP
* 8 sorties RF DVB-T
* 8 sorties IP (MPTS) sur UDP et RTP/RTSP, comme miroir des opérateurs
* Prise en charge du décryptage BISS à 8 groupes (uniquement pour la version B du NDS3394T) + multiplexage à 8 groupes + modulation DVB-T à 8 groupes
* Prise en charge du réglage PCR précis, de l'édition et de l'insertion PSI/SI, du filtrage A/V PID
* Prise en charge de la gestion Web, mises à jour via le Web
* Alimentation redondante (en option)

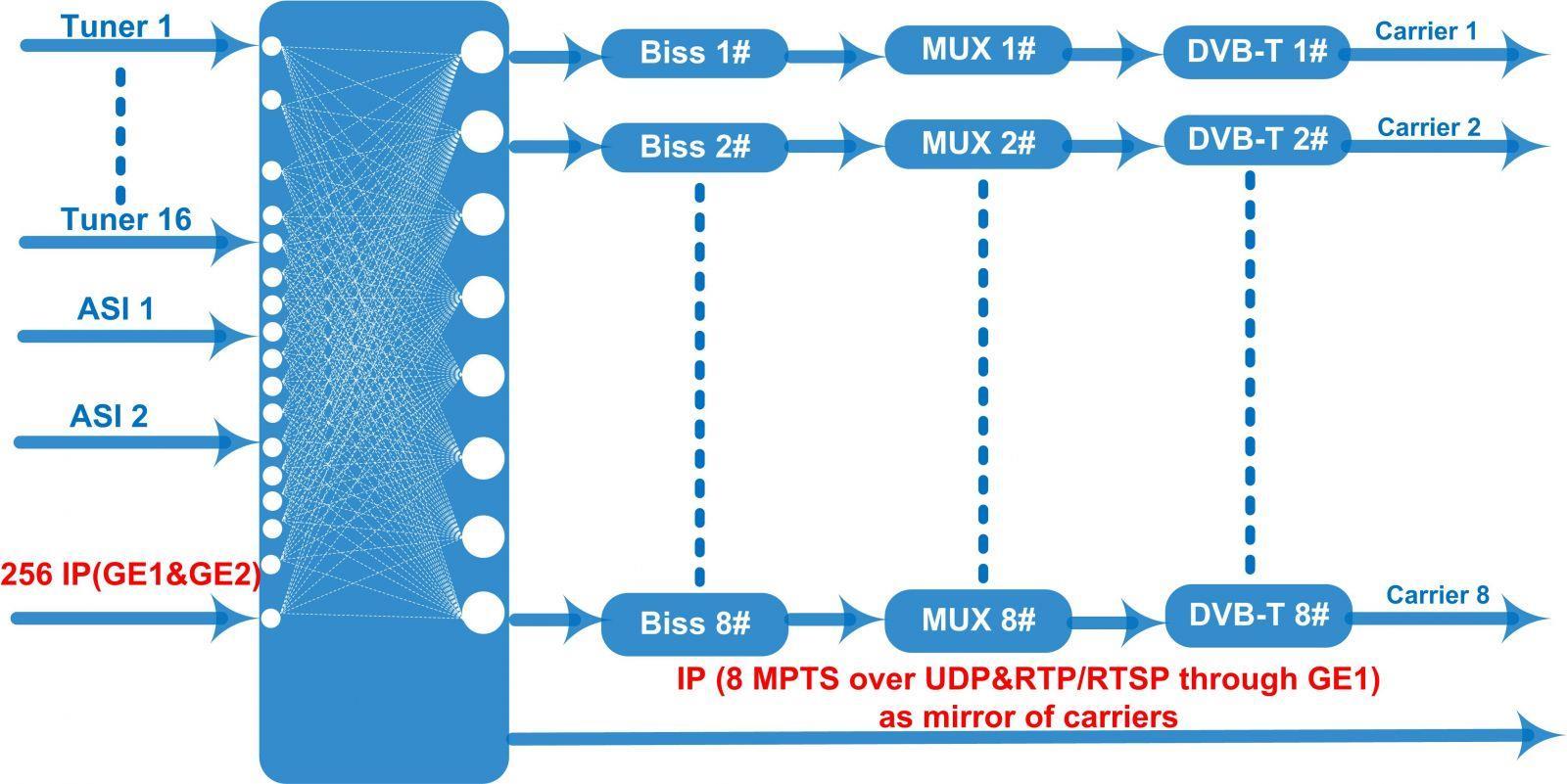

Principe de fonctionnement
Caractéristiques
Tuner FTA 16 DVB-C (DVB-T/(T)/-S/S2/S2X, ATSC, ISDB-T en option) (DVB-S2X est uniquement pour la version B du NDS3394T)
Saisir
Section Tuner
Entrée IP 256 (GE1 et GE2) via les protocoles UDP et RTP 2 entrées ASI, interface BNC
Standard J.83A (DVB-C), J.83B, J.83C
DVB-C
DVB-T/(T)
ISDB-T
Version 1
DVB-S/S2
Fréquence en 60 à 890 MHz
Constellation 16/32/64/128/256 QAM
Fréquence en 60 à 890 MHz
Bande passante Bande passante 6/7/8 M
Fréquence en 60 à 890 MHz
Fréquence en 950 à 2150 MHz
Débit de symboles
Taux de code
Version 2 (Pour NDS3394T version B)
DVB-S
QPSK 1 à 45 Mbauds
8PSK 1 à 45 Mbauds
1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Constellation QPSK, 8PSK
Fréquence en 950 à 2150 MHz
Débit de symboles 0,5 à 45 Msps
Intensité du signal - 65~-25dBm
Décryptage BISS
FEC
1/2, 2/3, 3/4, 5/6, 7/8
Constellation QPSK
Débit binaire
d'entrée maximal ≤120 Mbps
Fréquence en 950 à 2150 MHz
Débit de symboles
DVB-S2
FEC
QPSK/8PSK/16APSK : 0,5 à 45
Msps
32APSK : 0,5 à 40 Méch./s ;
QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK : 3/4, 4/5, 5/6, 8/9, 9/10
Constellation QPSK, 8PSK, 16APSK, 32APSK
Débit binaire
d'entrée maximal ≤120 Mbps
Fréquence en 950-2150 MHz
Débit de symboles
DVB-S2X
FEC
ATSC
Constellation
Débit binaire
QPSK/8PSK/16APSK : 0,5 à 45
Msps
8APSK/32APSK : 0,5 à 40 Méch./s
QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK : 5/9 L, 26/45 L
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/ 5, 3/5 L, 28/45, 23/36, 2/3 L, 25/36, 13/18, 7/9, 77/90
32APSK : 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/9
QPSK, 8PSK, 8APSK, 16APSK, 32APSK
d'entrée maximal ≤120 Mbps
Fréquence en 30 à 1 000 MHz
Bande passante 6M
Constellation 8VSB
Mode 1, Mode E (décryptage de programme individuel) (uniquement pour la version B du NDS3394T)
Remappage PID maximal 256 sorties par canal
Remappage PID (automatiquement ou manuellement)
Multiplexage
Modulation
Fonction
Filtrage PID A/V (pas pour la version B du NDS3394T)
Ajustement précis de la PCR
Générer automatiquement le tableau PSI/SI
Standard EN300 744
FFT
2K 4K 8K
Bande passante 6M, 7M, 8M
Constellation QPSK, 16QAM, 64QAM
Intervalle de garde 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥ 42 dB
Sortie RF
Diffuser
Système
Général
8 sorties porteuses non adjacentes
Fréquence RF 50 à 960 MHz
Niveau de sortie RF -20~+10 dBm, pas de 0,1 dB
8 sorties RF DVB-T (interface de type F)
8 sorties IP (MPTS) sur UDP et RTP/RTSP (GE1 uniquement), comme miroir des opérateurs
Gestion de réseau (WEB)
Langue chinoise et anglaise
Mise à niveau du logiciel Ethernet
Dimensions (L x P x H) 482 mm × 300 mm × 44,5 mm
Température 0~45℃(fonctionnement) ; -20~80℃(stockage)
Pouvoir
Guide de commande
CA 100 V ± 1 050/60 Hz ; CA 220 V ± 10 %, 50/60 Hz
NDS3394T NDS3394T (version B) NDS3394C
Tuner DVB-S2X en
Décryptage de Biss
Brouillage
