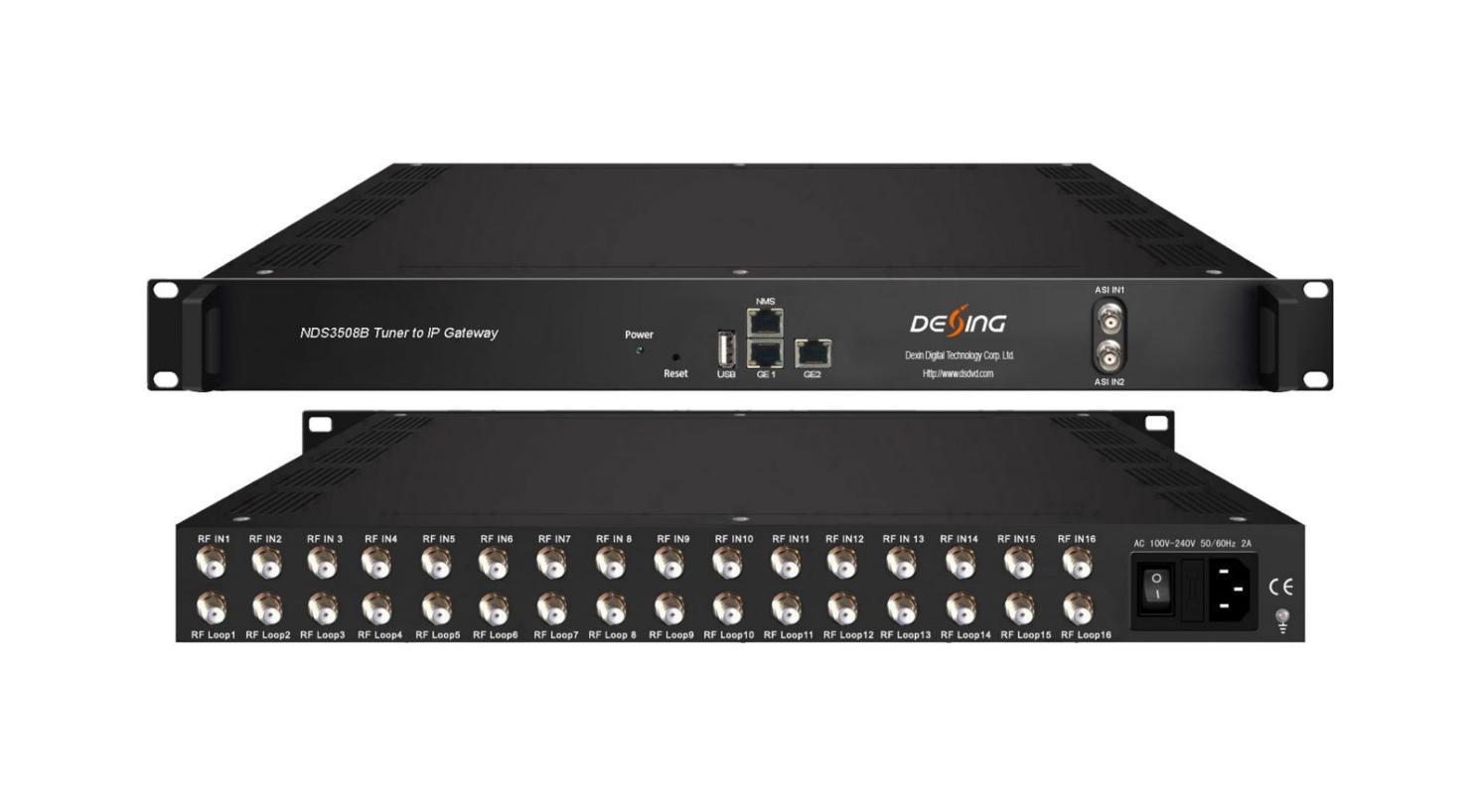

Tuner NDS3508B 16 en 1 vers passerelle IP
Contour
Le tuner vers passerelle IP NDS3508B est un dispositif de conversion d'interface de tête de réseau qui prend en charge les sorties MPTS et SPTS commutables. Il prend en charge 16 sorties MPTS ou 512 SPTS via les protocoles UDP et RTP/RTSP. Il est intégré à la démodulation du tuner (ou entrée ASI) et à la fonction de passerelle, qui peut démoduler le signal de 16 tuners en package IP, ou convertir directement le TS de l'entrée ASI et du tuner en package IP, puis sortir le package IP via différentes adresses IP et ports. La fonction BISS est également intégrée pour l'entrée du tuner afin de décrypter vos programmes d'entrée du tuner.
Caractéristiques principales
* Prise en charge de 16 entrées FTA DVB-S/S2/S2X (DVB-C/(T)/ISDB-T/ATSC-T en option), 2 entrées ASI
* Prise en charge du décryptage BISS
* Prise en charge de la fonction DisEqc
* Sortie 16 MPTS ou 512 SPTS (sortie MPTS et SPTS commutable)
* 2 sorties miroir GE (adresse IP et numéro de port différents), jusqu'à 850 Mbps SPTS
* 2 ports de sortie GE indépendants, GE1 + GE2 MPTS
Contact : Tomleequan E-mail :
* Prise en charge du filtrage PID, du remappage (uniquement pour la sortie SPTS)
* Prise en charge de la fonction « Null PKT Filter » (pour MPTS en sortie)
* Prise en charge du fonctionnement Web
Principe de fonctionnement
Caractéristiques
Saisir
Section Tuner Tuners multi-modes commutables (Nouveau type)
Version 1
Entrée tuner 1:16 en option + 2 entrées ASI sortie SPTS
Entrée tuners 2:14 en option + 2 entrées ASI sortie MPTS
Entrée tuner 3:16 en option sortie MPTS
Fréquence en 60 à 890 MHz
DVB-C
DVB-T/(T)
ISDB-T
DVB-S
Standard J.83A (DVB-C), J.83B, J.83C
Constellation 16/32/64/128/256 QAM
Fréquence en 60 à 890 MHz
Bande passante Bande passante 6/7/8 M
Fréquence en 60 à 890 MHz
Fréquence en 950-2150 MHz
Débit de 1 à 45 Msps
Contact : Tomleequan E-mail :
Version 2 (Nouveau type)
DVB-S2
DVB-S
symboles
FEC
1/2, 2/3, 3/4, 5/6, 7/8
Constellation QPSK
Fréquence en 950-2150 MHz
Débit de symboles 1 à 45 Msps
FEC
1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Constellation QPSK, 8PSK
Fréquence en 950 à 2150 MHz
Débit de symboles 0,5 à 45 Msps
Intensité du signal - 65- -25dBm
FEC
1/2, 2/3, 3/4, 5/6, 7/8
Constellation QPSK
Débit binaire
d'entrée maximal ≤125 Mbps
Fréquence en 950 à 2150 MHz
Débit de symboles
FEC
DVB-S2
QPSK/8PSK/16APSK : 0,5 à 45 Msps
32APSK : 0,5 à 34 Méch./s ;
QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK : 3/4, 4/5, 5/6, 8/9, 9/10
Constellation QPSK, 8PSK, 16APSK, 32APSK
Débit binaire
d'entrée maximal ≤125 Mbps
Fréquence en 950 à 2150 MHz
Débit de symboles
DVB-S2X
FEC
QPSK/8PSK/16APSK : 0,5 à 45 Msps
8APSK : 0,5 à 40 Msps
32APSK : 0,5 à 34 Msps
QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK : 5/9 L, 26/45 L
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L,
ATSC
Décryptage BISS
Sortir
Système
Divers
28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK : 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/9
Constellation QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Débit binaire
d'entrée
maximal ≤125 Mbps
Fréquence en 54 à 858 MHz
Bande passante Bande passante de 6 M
Constellation 8VSB
Mode 1, Mode E (jusqu'à 850 Mbps) (décryptage de programmes individuels)
Sortie miroir IP 512 SPTS via les protocoles UDP et RTP/RTSP via les ports GE1 et GE2 (l'adresse IP et le numéro de port de GE1 et GE2 sont différents), Unicast et Multicast
Sortie IP 16 MPTS (pour transmission Tuner/ASI) via les protocoles UDP et RTP/RTSP via les ports GE1 et GE2, Unicast et Multicast
Gestion basée sur le Web
Mise à niveau du logiciel Ethernet
Dimension 482 mm × 410 mm × 44 mm (L × L × H)
Poids approximatif 3,6 kg
Environnement 0~45℃(travail) ; -20~80℃(stockage)
Besoins en énergie 100~240 VCA, 50/60 Hz
Consommation d'énergie 20 W
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Options d'entrée du tuner :
8 tuners DVB-C + 8 tuners ATSC
8 tuners DVB-C + 8 tuners DVB-T/(T)
8 tuners DVB-S2/S2X + 8 tuners DVB-T/(T)
8 tuners DVB-S2/S2X + 8 tuners ISDB-T
16 syntoniseurs
DVB-S/S2/S2X/DVB-C/T/(T)/ISDB-T/ATSC
