Transmodulateur DVB-T NDS3902M
Caractéristiques principales
* *Entrée tuner DVB-S/S2/S2X avec 2 emplacements CAM
* 2 groupes multiplexés + 2 groupes modulants DVB-T
* Prise en charge du réglage PCR précis, du remappage PID, de la reconstruction et de l'édition PSI/SI, du filtrage PID A/V
* Gestion NMS basée sur le Web

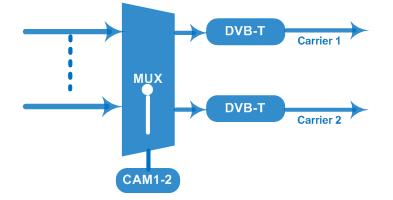

Tableau des principes
Spécifications techniques
Saisir 2 tuners DVB-S/S2/S2X
Fréquence d'entrée
DVB-S
950 à 2150 MHz
Débit de symboles 0,5 à 45 Msps
Intensité du signal - 65- -25dBm
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Constellation QPSK
Débit binaire
d'entrée maximal ≤129 Mbps
Fréquence d'entrée
Débit de symboles
950 à 2150 MHz
QPSK/8PSK/16APSK : 0,5 à 45 Msps
32APSK : 0,5 à 40 Méch./s ;
QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Section Tuner Tuner DVB-S/S2/S2X
DVB-S2
FEC
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK : 3/4, 4/5, 5/6, 8/9, 9/10
Constellation QPSK, 8PSK, 16APSK, 32APSK
Débit binaire
d'entrée maximal ≤129 Mbps
Fréquence d'entrée
Débit de symboles
950 à 2150 MHz
QPSK/8PSK/16APSK : 0,5 à 45 Msps
8APSK : 0,5 à 40 Msps
32APSK : 0,5 à 40 Msps
QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK : 5/9 L, 26/45 L
DVB-S2X
FEC
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK : 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
Constellation QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Débit binaire
d'entrée maximal ≤129 Mbps
Décryptage CAM/CI
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Remappage PID maximal
Multiplexage
Fonction
Modulation DVB-T
2 ensembles
256 par canal d'entrée
Filtrage PID A/V
Remappage PID
Ajustement précis de la PCR
Générer automatiquement le tableau PSI/SI
Standard EN300744
Mode FFT 2K
Bande passante 6M, 7M, 8M
Constellation QPSK, 16QAM, 64QAM
Intervalle de garde 1/4, 1/8, 1/16, 1/32
Taux de code 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥ 42 dB
Fréquence RF 50~960MHz, pas de 1KHz
Sortie RF
Système
Général
Sortie combinée de 2 porteuses non adjacentes DVB-T
Niveau de sortie RF -28~-3 dBm (79~104 dbµV), pas de 0,1 dB
Prise en charge NMS basée sur le Web
Mise à niveau du logiciel Ethernet
Température
0~45℃(fonctionnement) ; -20~80℃(stockage)
Pouvoir CA 100 V ± 1 050/60 Hz ; CA 220 V ± 10 %, 50/60 Hz
