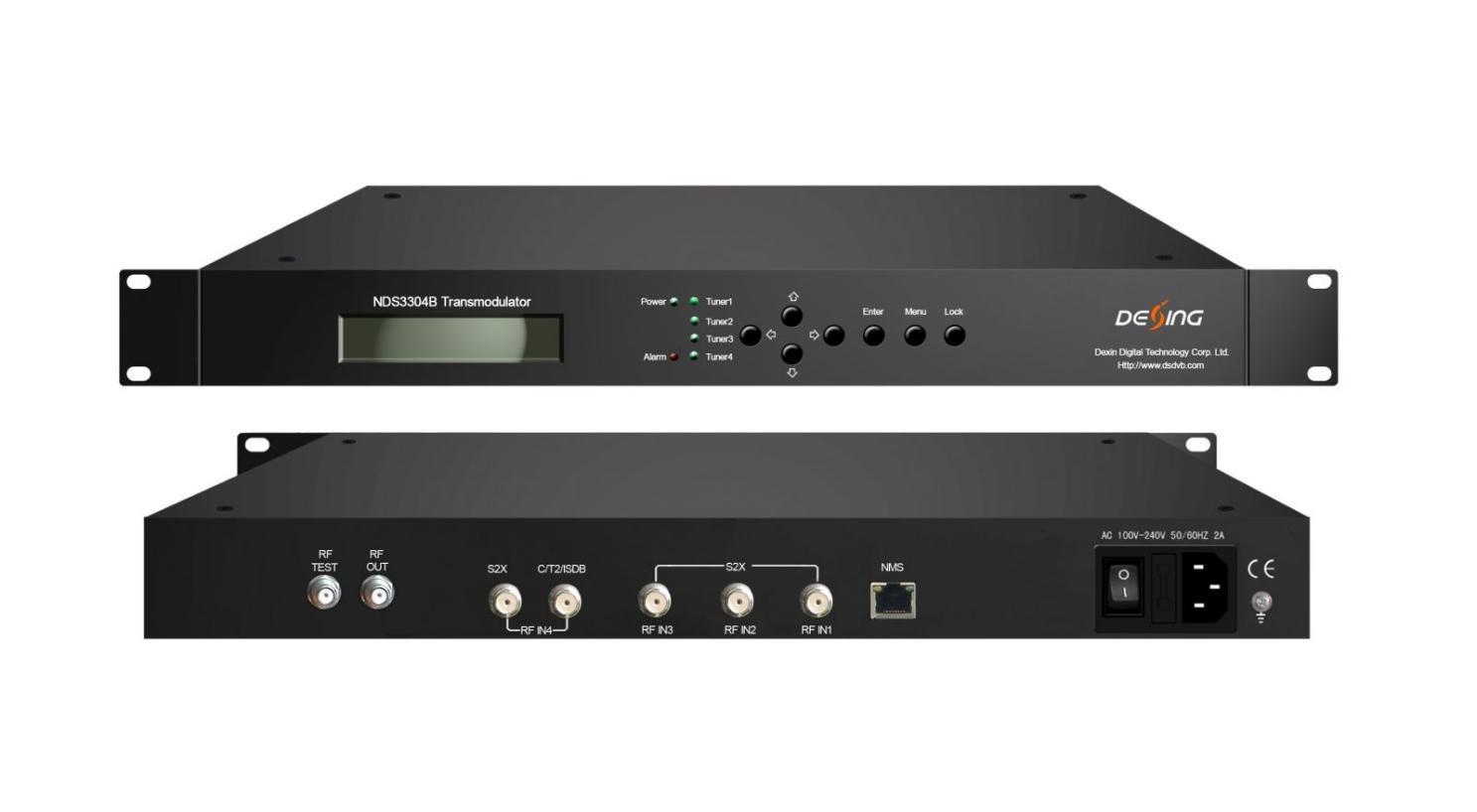

Transmodulateur NDS3304BT
Contour
Le NDS3304BT est un transmodulateur DVB-C/T économique développé selon les normes DVB-C et DVB-T. Il prend en charge 4 entrées de tuners. Après démodulation et remultiplexage, il fournit 4 sorties RF DVB-C ou 2 sorties RF DVB-T. La fonction BISS est également intégrée pour décrypter les programmes multiplexés. Avec ses caractéristiques de faible coût et de haute performance, il offre diverses solutions aux opérateurs pour redistribuer du contenu.
Caractéristiques principales
* Démodulation + remultiplexage + désembrouillage BISS + modulation dans un seul boîtier
* Prise en charge de 4 entrées tuners ( 3* DVB-S/S2/S2X+1*DVB-S/S2/S2X ou 1*DVB-C/T/T2/ISDB-T)
* Prise en charge du décryptage BISS (jusqu'à 60 Mbps)
* Prise en charge de 4 sorties RF DVB-C ou 2 sorties RF DVB-T
* Prise en charge du transfert PID
* Opérations NMS sur écran LCD/clavier et Web et mise à niveau via le Web

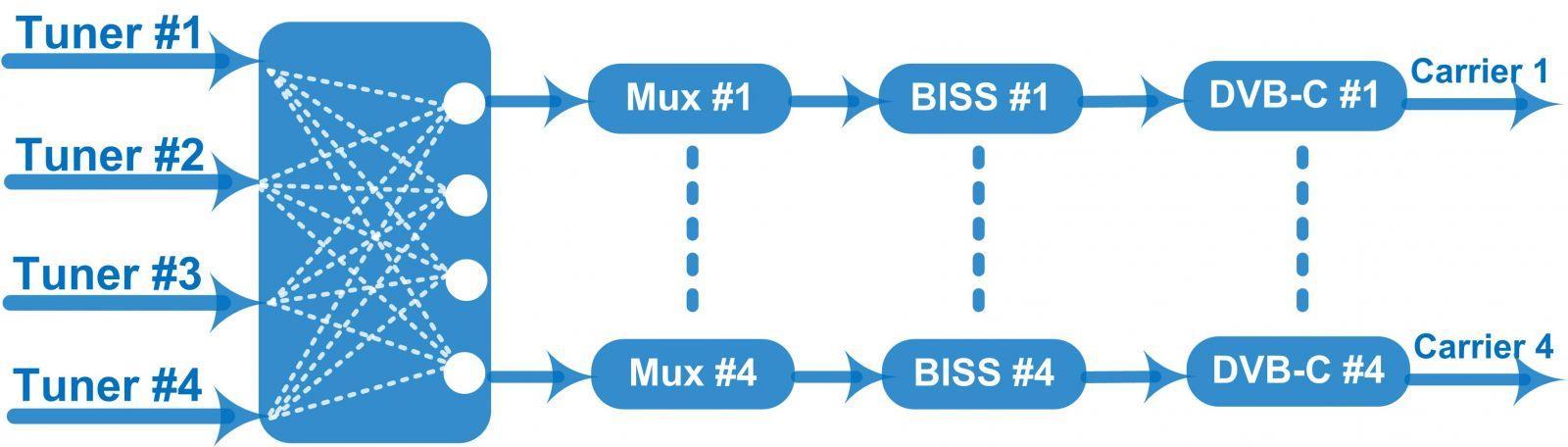

Tableau des principes
2 sorties RF DVB-T
Caractéristiques
Saisir 4 entrées tuner (3*DVB-S/S2/S2X+1*DVB-S/S2/S2X ou 1*DVB-C/T/T2/ISDB-T)
Fréquence d'entrée 6 0 MHz à 890 MHz
DVB-C
Tuners multi-modes commutable s
DVB-T/T2
Sectio n Tuner
Standard J.83A (DVB-C), J.83C J.83B
Constellation 16/32/64/128/25 6 QAM 64/256 QAM
Fréquence d'entrée 60 MHz à 890 MHz
Bande passante
ISDB-T
DVB-S
DVB-S2
Bande passante 5/6/7/8 M
Fréquence d'entrée 60 MHz à 890 MHz
Fréquence d'entrée 950-2150 MHz
Débit de symboles QPSK : 0,5 à 45 Msps
Démodulation FEC 1/2, 2/3, 3/4, 5/6, 7/8
Débit binaire d'entrée maximal ≤140 Mbps
Fréquence d'entrée 950-2150 MHz
Débit de symboles QPSK/8PSK/16APSK : 0,5 à
4 sorties RF DVB-C
Démodulation FEC
45 Méch./s ;
32APSK : 0,5 à 40 Msps
QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK : 3/4, 4/5, 5/6, 8/9, 9/10
Débit binaire d'entrée maximal ≤140 Mbps
Fréquence d'entrée 950-2150 MHz
QPSK/8PSK/16APSK : 0,5 à 45 Méch./s ;
Multiplexage
DVB-S2X
Débit de symboles
Démodulation FEC
8APSK : 0,5 à 40 Méch./s ; 32APSK : 0,5 à 40 Msps
QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18
8APSK : 5/9 L, 26/45 L
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10,1/2-L, 8/15-L, 5/9-L, 26/45, 3/ 5, 3/5 L, 28/45, 23/36, 2/3 L, 25/36, 13/18, 7/9, 77/90
32APSK : 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/9
Débit binaire d'entrée maximal ≤140 Mbps
Remappage PID maximal 128 par canal d'entrée
Ajustement précis de la PCR
Fonction
Générer automatiquement le tableau PSI/SI
Remappage PID
Décryptage BISS Mode 1, Mode E (jusqu'à 60 Mbps) (décryptage de programmes individuels)
Modulation
DVB-C
Standard J.83A (DVB-C), J.83B, J.83BC
Constellatio .83A J.83B J.83C
DVB-T
n 16/32/64/128/256QA M 64/256 QAM 64/256 QAM
Bande passante 8M 6M 6M
MER ≥ 43 dB
Débit de symboles 5.000~7.000Msps réglable
Sortie RF
Type F, impédance 75Ω
4 sorties RF DVB-C (porteuses adjacentes)
Fréquence RF 50~960MHz, pas de 1KHz
Niveau de sortie RF -20~ -5 dBm, pas de 1 dBm
Débit binaire de sortie Max 51,6 Mbps par canal
Standard EN300744
Constellatio n QPSK, 16QAM, 64QAM
Bande passante 6M, 7M, 8M
MER ≥ 42 dB
Intervalle de garde 1/4, 1/8, 1/16, 1/32
Mode FFT 2K, 4K, 8K
MER ≥ 42 dB
Taux de code 1/2, 2/3, 3/4, 5/6, 7/8
Sortie RF
Type F, impédance 75Ω
2 sorties RF DVB-T
Fréquence RF 30~999,999 MHz, pas de 1 kHz
Niveau de sortie RF -20~-5 dBm, pas de 1 dBm
Débit binaire de sortie Max 31,668 Mbps par canal
Système Écran LCD/clavier et gestion Web
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227 Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Général
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Langue: Anglais
mise à jour via le Web
Dimensions (L × L × H) 482 mm × 180 mm × 44 mm
Poids approximatif 4 kg
Environnement 0~45℃(travail) ; -20~80℃(stockage)
Besoins en énergie 100~240 VCA, 50/60 Hz
