Transmodulador DVB-T NDS3902M
Principais características
* *Entrada do sintonizador DVB-S/S2/S2X com 2 slots CAM
* 2 grupos multiplexação +2 grupos modulação DVB-T
* Suporta ajuste preciso de PCR, remapeamento de PID, reconstrução e edição de PSI/SI, filtragem de PID A/V
* Gerenciamento NMS baseado na Web

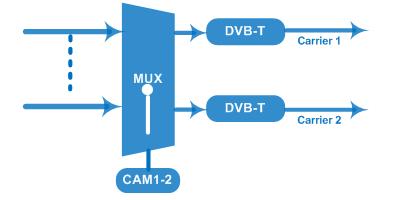

Quadro de Princípios
Especificações técnicas
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Entrada 2 Sintonizadores
DVB-S/S2/S2X
Frequência de entrada 950~2150MHz
Taxa de símbolo 0,5~45Msps
Intensidade do sinal - 65- -25dBm
DVB-S
FEC
1/2, 2/3, 3/4, 5/6, 7/8
Constelação QPSK
Taxa de bits
máxima de entrada ≤129 Mbps
Frequência de entrada 950~2150MHz
Taxa de símbolo
QPSK/8PSK/16APSK: 0,5~45 Msps
32APSK: 0,5~40Msps;
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Seção do afinador Sintonizador
DVB-S/S2/S2X
DVB-S2
FEC
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
Constelação QPSK, 8PSK, 16APSK, 32APSK
Taxa de bits
máxima de entrada ≤129 Mbps
Frequência de entrada 950~2150MHz
QPSK/8PSK/16APSK: 0,5~45 Msps
DVB-S2X
Taxa de símbolo
8APSK: 0,5~40Msps
32APSK: 0,5~40Msps
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK: 5/9-E, 26/45-E
FEC
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Constelação QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Taxa de bits
máxima de entrada ≤129 Mbps
Desembaralhando CAM/CI
Remapeamento máximo de PID
2 conjuntos
256 por canal de entrada
Filtragem PID A/V
Multiplexação
Função
Modulação TDT
Sistema
Em geral
Remapeamento PID
Ajuste preciso de PCR
Gerar tabela PSI/SI automaticamente
Padrão EN300744
Modo FFT 2K
Largura de banda 6M, 7M, 8M
Constelação QPSK, 16QAM, 64QAM
Intervalo de guarda 1/4, 1/8, 1/16, 1/32
Taxa de código 1/2, 2/3, 3/4, 5/6, 7/8
MAIS ≥42 dB
Frequência de RF 50~960MHz, passo de 1KHz
Saída RF Saída combinada de 2*portadoras não adjacentes DVB-T
Nível de saída de RF -28~ -3 dBm (79~104 dbµV), passo de 0,1 dB
Suporte NMS baseado na Web
Atualização de software Ethernet
Temperatura 0~45℃(Operação); -20~80℃(Armazenamento)
Poder CA 100 V ± 1050/60 Hz; CA 220 V ± 10%, 50/60 Hz
