Entradas múltiples (HDMI + Sintonizador + IP sobre multiprotocolo + archivo TS) + Conversión multiprotocolo + Servidor IPTV

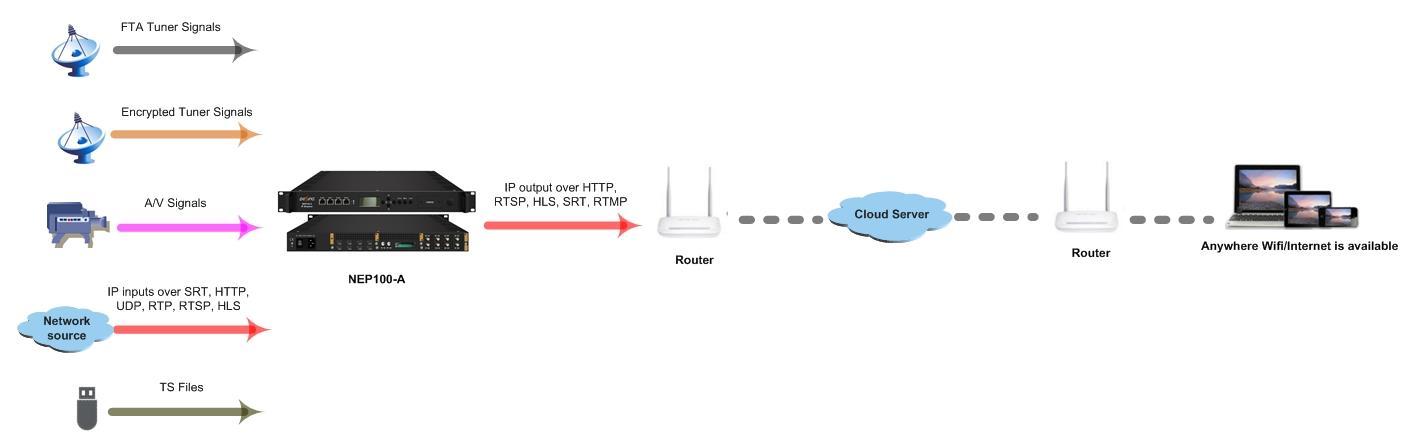

Ejemplo de aplicación:
Sistema IPTV como servidor
Conversión de protocolo como Streamer
Describir

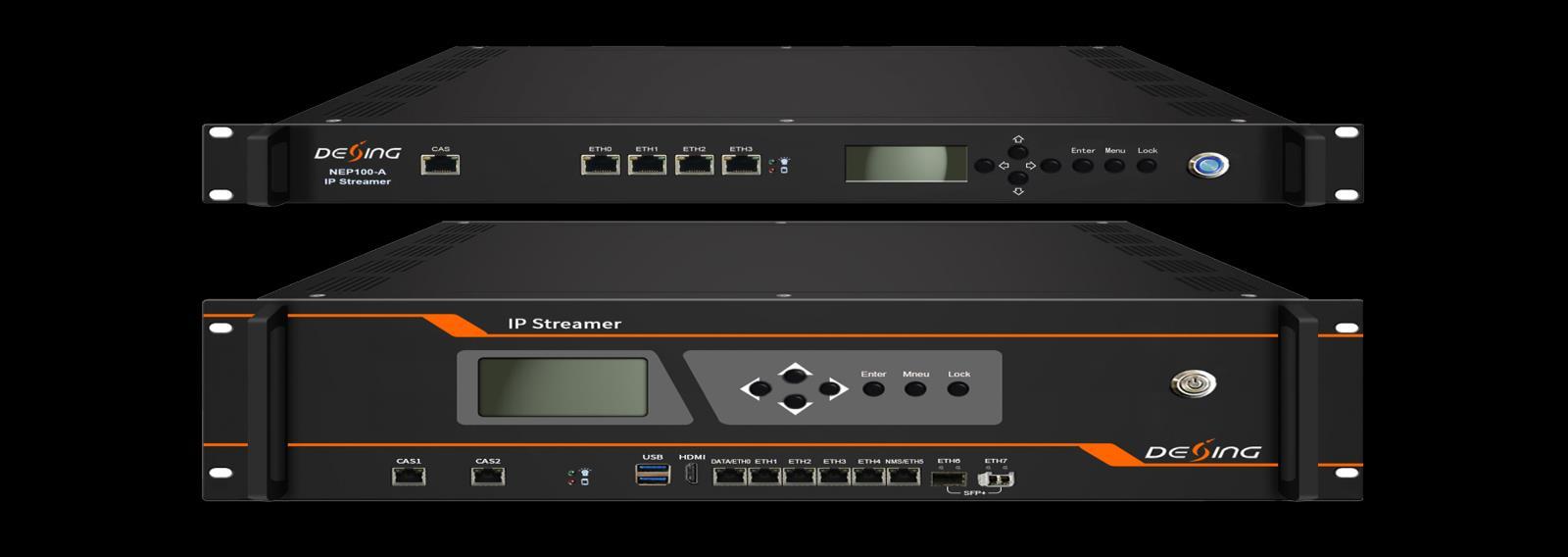

El NEP100-A es un dispositivo modular flexible de 1U (o 3U) con las características de codificador/receptor, puerta de enlace IP y servidor IPTV para la aplicación de conversión de protocolo y la aplicación del sistema IPTV. Admite un máximo de 3 (o 6) tarjetas de transmisión enchufables integradas, como una tarjeta codificadora y una tarjeta sintonizadora para recibir las señales HDMI y las señales del sintonizador, etc. También puede convertir las transmisiones IP de entrada de los módulos integrados y los puertos Ethernet sobre los protocolos SRT, HTTP, UDP, RTP, RTSP, HLS y archivos TS en transmisiones IP de salida sobre los protocolos SRT, HTTP, UDP, RTP, RTSP, HLS y RTMP. También está integrado con el software de gestión IPTV de Dexin y las tarjetas de transmisión para que sea ideal en un sistema IPTV, como un hotel, un hospital y una comunidad.
Características principales
* Codificador/Receptor, Puerta de Enlace IP y Servidor IPTV en un solo dispositivo
* 2 GUI web independientes, una para tarjetas y puerta de enlace, la otra para servidor IPTV
* Admite la carga de archivos TS directamente en la GUI web para transmitir sus propios canales
* Admite la función de interconexión de un programa en vivo, un archivo TS y una imagen
* Admite la función anti-vibración de IP para las transmisiones IP externas
* Admite la descarga de Dexin IPTV APK directamente en la GUI web
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
* Control de contraseña de múltiples niveles para la seguridad de su sistema
* Botón LCD/Tecla para comprobar la configuración de red
* Diseño modular, máximo 3 (o 6) tarjetas integradas, una opción flexible según la aplicación real
Conversión de protocolo IP (ejemplo)
Presupuesto
Entradas IP a través de ETH 1 y 2, puertos
GE sobre SRT, HTTP, UDP (SPTS), RTP (SPTS), RTSP (sobre UDP, carga útil: mpeg TS) y HLS
Para el modelo 1U
Aporte
Salida IP
Entradas IP a través de ETH 1-4 puertos GE y 6-7 puertos SFP+ sobre SRT, HTTP, UDP (SPTS), RTP (SPTS), RTSP (sobre UDP, carga útil: mpeg TS) y HLS
Para el modelo 3U
Carga de archivos TS a través de la gestión web
Tarjeta codificadora, tarjeta sintonizadora, etc. (consulte las especificaciones detalladas de la tarjeta a continuación)
Salidas IP a través de ETH0, puerto GE sobre SRT, HTTP (Unicast), UDP (SPTS, Multicast), RTP, RTSP, HLS y RTMP (la fuente del programa debe tener codificación H.264 y AAC)
Tiempo de cambio de canal con DEXIN' STB: HTTP (1-3 s), HLS (0,4-0,7 s)
Está estrechamente relacionado con la tasa de bits del programa y el tipo de protocolo, etc. para la cantidad máxima de programas involucrados en la conversión del protocolo, y la aplicación real prevalecerá con una utilización máxima de la CPU del 80 % (consulte los datos de prueba como referencia al final de la especificación).
Sistema
Está estrechamente relacionado con la tasa de bits del programa y el tipo de protocolo, etc. para la cantidad máxima de terminales asequibles en la aplicación IPTV del STB/Android TV instalado con Dexin IPTV APK, y la aplicación real prevalecerá con una utilización máxima de la CPU del 80 % (consulte los datos de prueba como referencia al final de la especificación)
Características de IPTV: Canal en vivo, VOD, introducción de hotel, cena, servicio de hotel, introducción de paisajes, APLICACIONES, adición de subtítulos desplazables, palabras de bienvenida, imágenes, publicidad, video, música, etc. (las funciones solo se aplican a la aplicación de salida IP en el STB/Android TV instalado con Dexin IPTV APK)
General Demisión (An x L x Al)

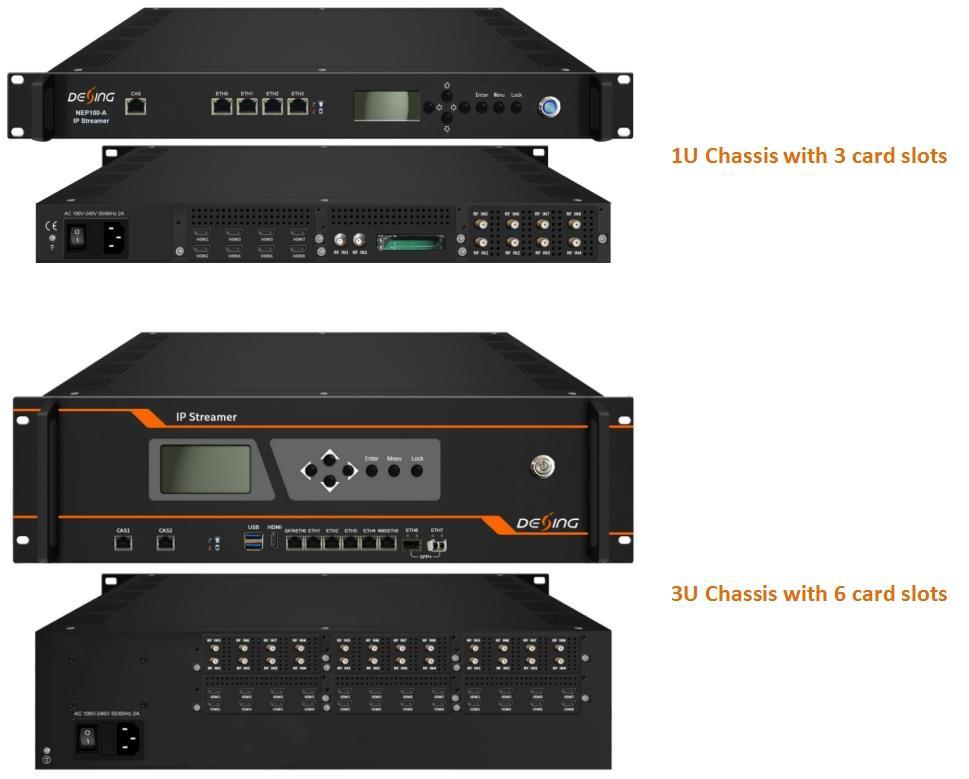

482 mm × 464 mm × 44 mm (modelo 1U)
482 mm × 493 mm × 133 mm (modelo 3U)
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Gestión
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Temperatura
Fuente de alimentación
2 GUI web independientes (una para tarjetas y puerta de enlace, la otra para servidor IPTV) a través de ETH3 (modelo 3U a través de ETH5)
0~45℃(funcionamiento), -20~80℃(almacenamiento)
CA 100 V ± 10 %, 50/60 Hz o CA 220 V ± 10 %, 50/60 Hz
Especificación de tarjeta disponible (más tarjetas disponibles más adelante para el desarrollo)
Tarjeta de descodificación de dos sintonizadores DX902A
Transmitir en:
2 entradas de sintonizador, tipo F,
Transmisión en vivo:
Salida 16 SPTS a través de UDP/RTP
DVB-CI:
2 ranuras de interfaz común independientes
Estándar:
Televisión por satélite digital S/S2/S2X;
DVB-S
Frecuencia de entrada: 950-2150 MHz
Velocidad de símbolos: QPSK 1~45 Msps
Intensidad de la señal: -65~-25dBm
Demodulación FEC: 1/2, 2/3, 3/4, 5/6, 7/8
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
DVB-S2
Frecuencia de entrada: 950-2150 MHz
Velocidad de símbolos: QPSK/8PSK 1~45 Msps
16 APSK 1 ~ 45 Mb/s
32APSK1~32 Msps
Demodulación FEC: 1/2, 2/3, 3/4,5/6,7/8, 4/5,5/6,8/9, 9/10
DVB-S2X
Frecuencia de entrada: 950-2150 MHz
Velocidad de símbolo: QPSK/8PSK/16APSK 0,5~45 Msps; 8APSK/32APSK: 0,5~40 Msps
Desmodulación FEC:
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2 L, 8/15 L, 5/9 L, 26/45, 3/5, 3/5 L, 28/45, 23/36, 2/3 L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 15/11, 7/9
Admite la función Diseqc
Multiplexación:
Reasignación máxima de PID: 256 PID de salida
Función: reasignación de PID (automática o manual), ajuste preciso de PCR, generación automática de tabla PSI/SI
Descifrando:
CAM/CI Cantidad: 2
Modo BISS: Modo 1, Modo E; 32 teclas BISS

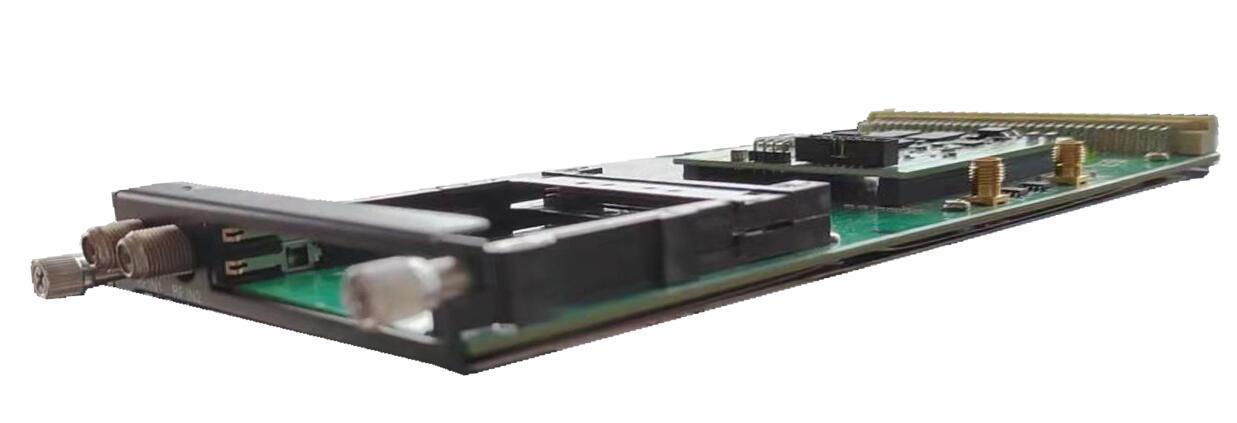

Tarjeta de descodificación de 4 frecuencias DX942A
Transmitir en:
Entrada de 4 frecuencias (cada RF en interfaz para bloqueo de 2 frecuencias), tipo F,
Contacto:
Transmisión en vivo:
Salida 16 SPTS a través de UDP/RTP
DVB-CI:
2 ranuras de interfaz común independientes
Estándar: DVB-C (J.83 A/C)/J.83B/DVB-T/DVB-T2/ISDB-T conmutable
Estándar: DVB-C (J.83 A/C); J.83B
Frecuencia de entrada: 60 MHz ~ 890 MHz
Velocidad de símbolo: 1000~9000 Ksps
Constelación: 16/32/64/128/256 QAM; 64/256 QAM para J.83B
Estándar: DVB-T/T2
Frecuencia de entrada: 60 MHz ~ 890 MHz
Ancho de banda: 5/6/7/8M de ancho de banda
PLP compatible con DVB-T2
Estándar: ISDB-T
Frecuencia de entrada: 60-890 MHz
Multiplexación:
Reasignación máxima de PID: 256 PID de salida
Función: reasignación de PID (automática o manual), generación automática de tabla PSI/SI
Descifrando:
CAM/CI Cantidad: 2
Modo BISS: Modo 1, Modo E; 32 teclas BISS

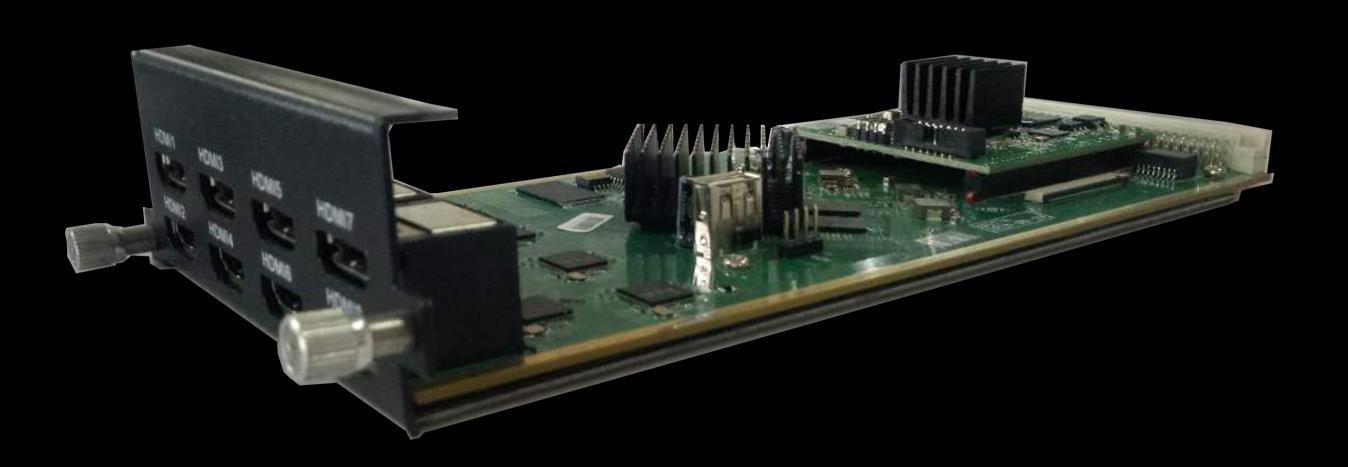

Tarjeta codificadora HDMI DX228S 8
Entrada: 8*HDMI (4 HDMI disponibles)
Salida: 8*SPTS (4 SPTS si son 4 HDMI) salida a través de UDP/RTP/RTSP, Unicast/Multicast
Codificación de vídeo:
Formato de vídeo: MPEG-4 AVC/H.264
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Resolución de entrada: 1920×1080_60P, 1920×1080_60i, 1920×1080_50P, 1920×1080_50i,1280×720_60P, 1280×720_50P, 720×576_50i, 720×480_60i, Resolución de salida: 1920×1080_30P, 1920×1080_25P, 1280×720_30P, 1280×720_25P, 720×576_25P,720×480_30P,
Estructura GOP: IP…P (ajuste del marco P, sin marco B)
Velocidad de bits de video: 1 Mbps ~ 13 Mbps por canal
Control de velocidad: CBR/VBR
Codificación de audio:
Formato de audio: MPEG1 Layer II, LC-AAC, HE-AAC y AC3 Pass through, admite ajuste de ganancia de audio
Frecuencia de muestreo: 48 KHz
Tasa de bits de audio:
MPEG-1 capa 2: 48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
LC-AAC: 48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
HE-AAC: 48/56/64/80/96/112/128 kbps
Admite inserción de logotipo, subtítulos y códigos QR
Tarjeta codificadora HDMI DX228S-V2 de 8 canales
Entrada: 8*HDMI (4 HDMI disponibles)
Salida: 8*SPTS (4 SPTS si son 4 HDMI) salida a través de UDP/RTP/RTSP, Unicast/Multicast
Codificación de vídeo:
Formato de vídeo: HEVC/H.265, MPEG-4 AVC/H.264
Resolución de entrada: 1920×1080_60P, 1920×1080_60i, 1920×1080_50P, 1920×1080_50i,1280×720_60P, 1280×720_50P, 720×576_50i, 720×480_60i, Resolución de salida: 1920×1080_30P, 1920×1080_25P, 1280×720_30P, 1280×720_25P, 720×576_25P,720×480_30P,
Estructura GOP: IP…P (ajuste del marco P, sin marco B)
Velocidad de bits de video: 1 Mbps ~ 13 Mbps por canal
Control de velocidad: CBR/VBR
Codificación de audio:
Formato de audio: MPEG1 Layer II, LC-AAC, HE-AAC y AC3 Pass through, admite ajuste de ganancia de audio
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Frecuencia de muestreo: 48 KHz
Tasa de bits de audio:
MPEG-1 capa 2: 48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
LC-AAC: 48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
HE-AAC: 48/56/64/80/96/112/128 kbps
Admite inserción de logotipo, subtítulos y códigos QR
Tarjeta sintonizadora DX908 8 FTA DVB-S/S2/S2X
Entrada de transmisión: 8 entradas de sintonizador, tipo F,
Salida de transmisión: 512 SPTS a través de UDP/RTP/RTSP, unidifusión/multidifusión
Entrada de sintonizador: DVB-S/S2/S2X
Velocidad de símbolo: QPSK/8PSK/16APSK 0,5~45 Msps; 8APSK/32APSK: 0,5~40 Msps
Frecuencia de entrada: 950-2150 MHz
Constelación DVB-S: QPSK
Demodulación FEC: 1/2, 2/3, 3/4, 5/6, 7/8
Constelación DVB-S2: QPSK/8PSK/16APSK/32APSK
Desmodulación FEC:
QPSK: 1/2, 2/3, 3/4, 5/6, 3/5, 4/5, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
Constelación DVB-S2X: QPSK/8PSK/8APSK/16APSK/32APSK
Desmodulación FEC:
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/ 5, 3/5 litros, 28/45, 23/36, 2/3 litros, 25/36, 13/18, 7/9, 77/90
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9, 9/10
Admite la función Diseqc
Multiplexación:
Reasignación máxima de PID: 256 PID de salida
Función: reasignación de PID (automática o manual), ajuste preciso de PCR, generación automática de tabla PSI/SI
Descifrando:
Modo BISS: Modo 1, Modo E; hasta 120 Mbps, 32 teclas BISS
Tarjeta sintonizadora multimodo DX928 8 FTA DVB-C/T/T2/ISDB-T
Entrada de transmisión: 8 entradas de sintonizador, tipo F
Salida de transmisión: 512 SPTS a través de UDP/RTP/RTSP, unidifusión/multidifusión
Entrada de sintonizador: DVB-C (J.83 A/C)/J.83B/DVB-T/DVB-T2/ISDB-T conmutable
Estándar: DVB-C (J.83 A/C); J.83B
Frecuencia de entrada: 60 MHz ~ 890 MHz
Velocidad de símbolo: 1000~9000 Ksps
Constelación: 16/32/64/128/256 QAM; 64/256 QAM para J.83B
Estándar: DVB-T/T2
Frecuencia de entrada: 60 MHz ~ 890 MHz
Ancho de banda: 5/6/7/8M de ancho de banda Índice PLP: 0~255 para DVB-T2
Estándar: ISDB-T
Frecuencia de entrada: 60-890 MHz
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Multiplexación:
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Reasignación máxima de PID: 256 PID de salida
Función: reasignación de PID (automática o manual), generación automática de tabla PSI/SI
Descifrando:
Modo BISS: Modo 1, Modo E; hasta 120 Mbps, 32 teclas BISS
Datos de prueba para referencia (modelo 1U:
Conversión de protocolo
Datos de prueba de referencia (modelo 3U): Conversión de protocolo Programas Tasa de bits
