Transmisor digital DUT-8323 DVB-(T) (1,5-3KW)
Describir
El DUT-8323 es un transmisor digital DVB-(T) profesional desarrollado por DEXIN, que ofrece una potencia de salida sostenida con 1500 W/2000 W/2500 W/3000 W opcionales. Su diseño de estructura compacta permite ahorrar mucho espacio en la habitación.
El rango de frecuencia del DUT-8323 es de 470 MHz a 806 MHz. Este transmisor tiene una linealidad y una confiabilidad muy altas, ya que utiliza un módulo amplificador de tubo LDMOS de alta ganancia y linealidad. Además, admite la función AGC para mantener una potencia de salida sostenida.
Dexin está siempre listo para satisfacer los requisitos del cliente al ponerlo a disposición para salida de señal portadora o multiportadora, adaptándose al canal de señal y a la transmisión de banda ancha.
Características principales
* Unidad amplificadora inteligente y modular, adopta una alta ganancia de potencia y un tubo LDMOS lineal alto.
Diseño de módulo amplificador
* Bajo consumo de energía y diseño súper lineal para mejorar la potencia de transmisión y reducir la distorsión no lineal
* Función AGC con potencia de salida sostenida para permitir al transmisor una buena estabilidad y confiabilidad
* Admite sistemas MFN y SFN
* Admite función de diagnóstico de fallas.
* Control de panel frontal completamente digital, fácil operación.
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico:
* LED en la puerta que admite alarma y monitor de señal.
* Fuente de alimentación estabilizada con amplio rango de voltaje y alta eficiencia.
* Sistema de refrigeración de bajo consumo y bajo nivel de ruido.
* Múltiples medidas de protección contra rayos, buena protección para todo el equipo.
* Diseño fácil de usar, sin personal y que funciona las 24 horas
* Fácil de instalar, apariencia elegante.
Especificaciones técnicas
Estándar del sistema DVB-(T)
frecuencia
Aporte
Producción
470 MHz ~ 806 MHz
Nivel de entrada -20 dBm ± 3 dB (87 dbuv ± 3 dB)
Pérdida de reflexión de entrada ≥15dB
Interfaz de entrada 'NORTE'
Potencia de salida de RF 1500W/2000W/2500W/3000W opcional
470 MHz ~ 806 MHz
Parámetros generales
Frecuencia de salida
(Para canal único: cada 8M disponibles; Para canal de banda ancha: 60M consecutivos disponibles)
Impedancia de salida 50 Ω respuesta de frecuencia ±0,5 dB
A la altura de los hombros ≥36dB a frecuencia central IF ± 4,2 MHz
MER ≥33dB
pérdida de reflexión de salida ≥20dB
variación de la potencia de salida ±0,25 dB
Parásito en banda ≤-60 dBc
Supresión fuera de banda ≥65 dBc
Interfaz de salida 1-5/8
Temperatura de trabajo -20 ~ +50 ℃
Temperatura de almacenamiento -30 ~ +75 ℃
Humedad relativa ＜95% (25℃sin condensación)
Modo de enfriamiento ventilador de enfriamiento interior prensa de cajero automático 86 ~ 106 kPa
fuente de alimentación CA, 220 V ± 10 %/50 Hz
Requisito de sala de Menos polvo, sin sacudidas
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
máquinas
Dimensiones (L × An × Al) 1050 mm × 600 mm × 1695 mm

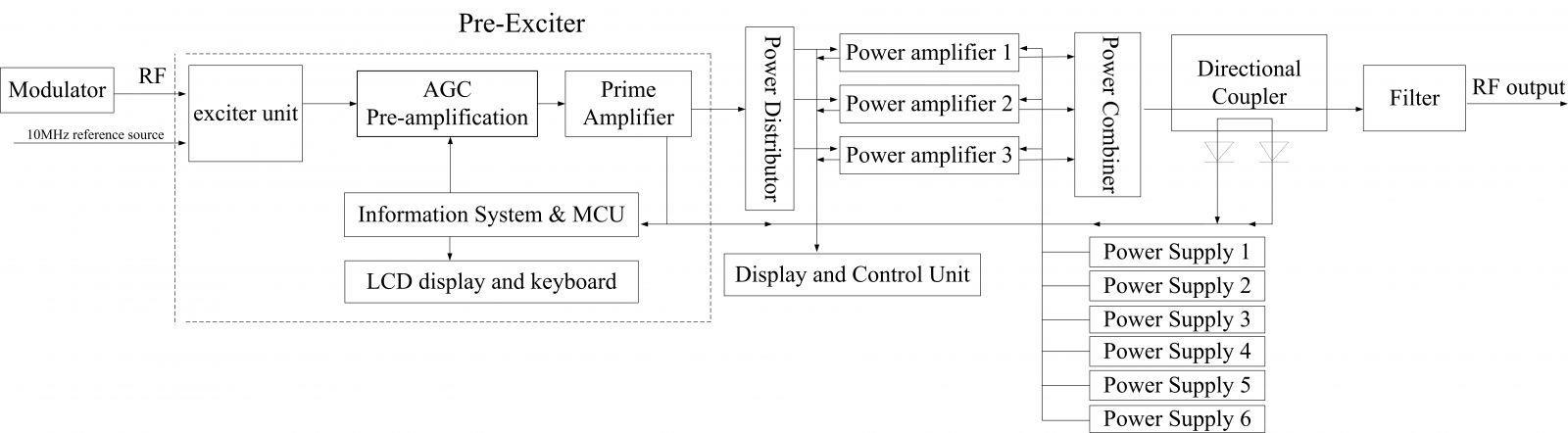

Diagrama del sistema
PD: Este diagrama es una referencia para transmisores de 1500 W y 2000 W. Para transmisores de 2500 W y 3000 W,
Se incluyen 4 amplificadores de potencia y 8 fuentes de alimentación.
Lista de componentes principales
Número de serie Nombre del componente Especificaciones Cantidad Observaciones
800 W 3 piezas Para 2000W
1. Amplificador de potencia final
1. Preexcitador
1. Unidad de monitorización
1. Fuente de alimentación para Amplificador final
1. Filtrar
1. Gabinete
1. Ventilador de enfriamiento
800 W 4 piezas Para 3000W
2000W y 3000W son potencias estándar, 1500W y 2500W son versiones personalizadas
1 pieza
1 pieza Con monitor LCD en la puerta frontal
6 piezas Para 1500W/2000W
8 piezas Para 2500W/3000W
1 pieza
1 pieza
1 juego
Accesorios
1. Alimentador duro Φ40, 2 metros de largo 1
Según pedido. (En caso de que se trate de varios transmisores de un solo canal, se requiere un combinador de potencia).
2 juegos (con 1 juego de respaldo) opcionales según pedido o según sea necesario
Estas piezas son de configuración estándar. Si hay
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Codo
algún requisito especial, indíquelo al realizar el pedido.
