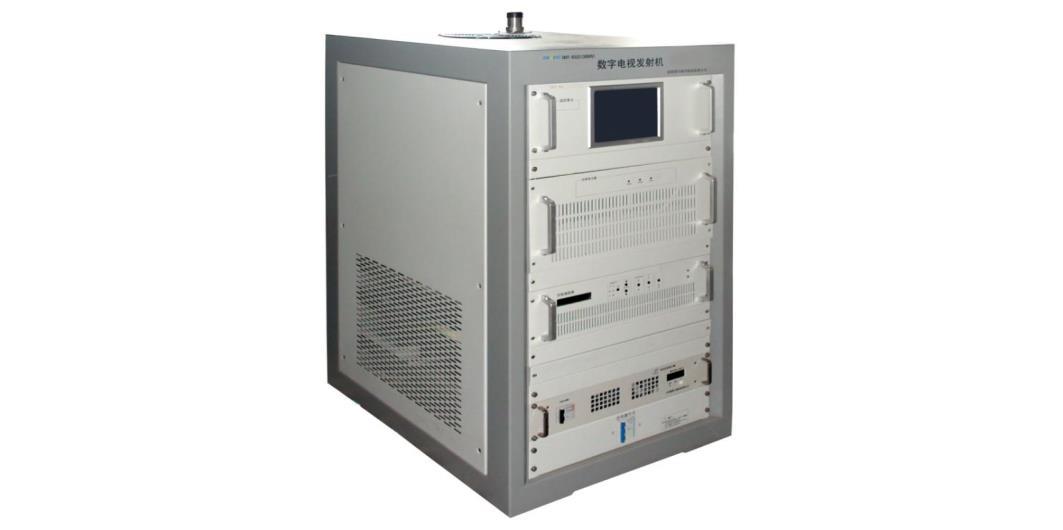

Los transmisores DEXIN DUT-8322 son sistemas de transmisión DVB-(T) profesionales que ofrecen una potencia de salida sostenida y un diseño de estructura compacta para ahorrar espacio. Admiten el funcionamiento en sistemas SFN y MFN. Pueden funcionar con el modo de portadora única y el modo de portadora múltiple, y admiten transmisión de un solo canal y de banda ancha.
Este transmisor tiene una linealidad muy alta y una alta confiabilidad, ya que utiliza un módulo amplificador de tubo LDMOS de alta ganancia de potencia y linealidad.
Con su buena reputación a nivel nacional e internacional, los transmisores DUT-8322 se han utilizado ampliamente en sistemas de transmisión y difusión únicos de TV digital HD/SD.
Características
Calidad de transmisión de señal mejorada
Unidad amplificadora inteligente y modularizada, adopta un diseño de módulo amplificador de tubo LDMOS lineal y de alta ganancia de potencia.
Diseño súper lineal de bajo consumo de energía, mejora la potencia de transmisión del transmisor y reduce la distorsión no lineal.
Admite la función AGC, con salida de potencia sostenida, para aprobar que el transmisor tenga buena estabilidad y confiabilidad.
Admite sistemas MFN y SFN
LED en el panel frontal que admite alarma y monitor de señal
Sistema de refrigeración por aire de bajo consumo y bajo nivel de ruido.
Diseño de protección múltiple contra rayos, buena protección para todo el equipo.
Trabajo sin personal las 24 horas
Fácil de instalar, diseño fácil de usar.
Presupuesto
Artículo
Especificaciones técnicas
Estándar DVB-(T)
Modo de modulación
Admite modo 4/16/32/64 QAM
Frecuencia de trabajo 470 MHz ～ 806 MHz
Clasificación de salida
200W/300W/400W/500W/600W Opcional
Precisión de frecuencia Número de modelo: ≤±100 Hz / Número de modelo: ≤±1 Hz
Parámetro básico
Ruido de fase LO
≤ - 70 dBc a 10 Hz
≤ - 90 dBc a 100 Hz
≤ - 100 dBc a 1 kHz
≤ - 105 dBc a 10 kHz
≤ - 115 dBc a 100 kHz
≤ - 130 dBc a 1 MHz
variación de la potencia de salida
±0,2 dB
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Ondulación del espectro en banda ±0,5 dB (fc ±3,591 MHz)
Nivel del hombro ≤-40dB a frecuencia central, IF ± 4,2 MHz
MER ≥36dB
Carácter de salida
Impedancia de salida 50 Ω pérdida de reflexión de salida ≥20dB
Interfaz de salida
Temperatura de trabajo
Temperatura de almacenamiento
Condición ambiental
Potencia: 200 W/300 W/400 W. 500 W/600 W: 1-5/8'', alimentación directa
-20 ~ +50 ℃
-30 ~ +75 ℃
Humedad relativa ＜95% (25℃sin condensación)
Modo de enfriamiento ventilador de enfriamiento interior prensa de cajero automático
86 ~ 106 kPa fuente de alimentación
Requisito de sala de máquinas

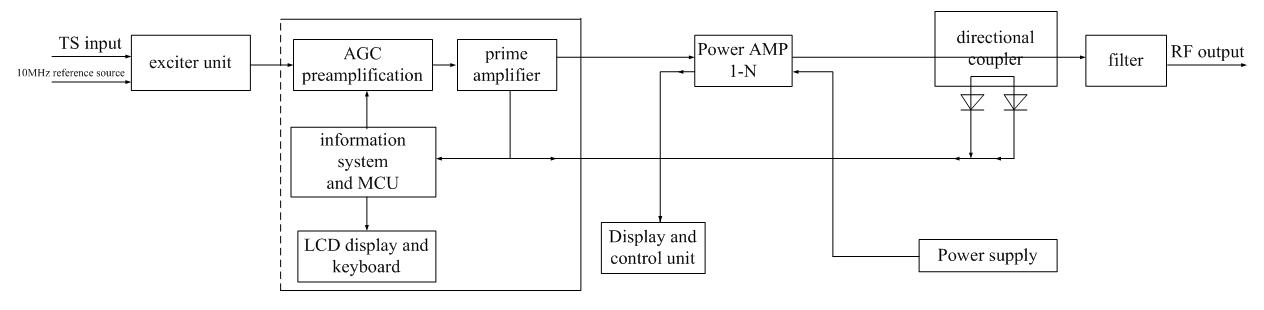

Cuadro de principios
CA, 220 ± 20 %, 50 Hz
CA, 380 ± 20 %, 50 Hz
Menos polvo, sin fricción
Lista de componentes principales (configuración estándar) Número de serie Componente
1 Gabinete/Estante N / A
2 Fuente de alimentación 1 (Incorporado) 1
3 Excitante 1 (Incorporado)
1 Esta configuración es estándar. Si el cliente necesita algún componente de redundancia, está
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
4
5
6
