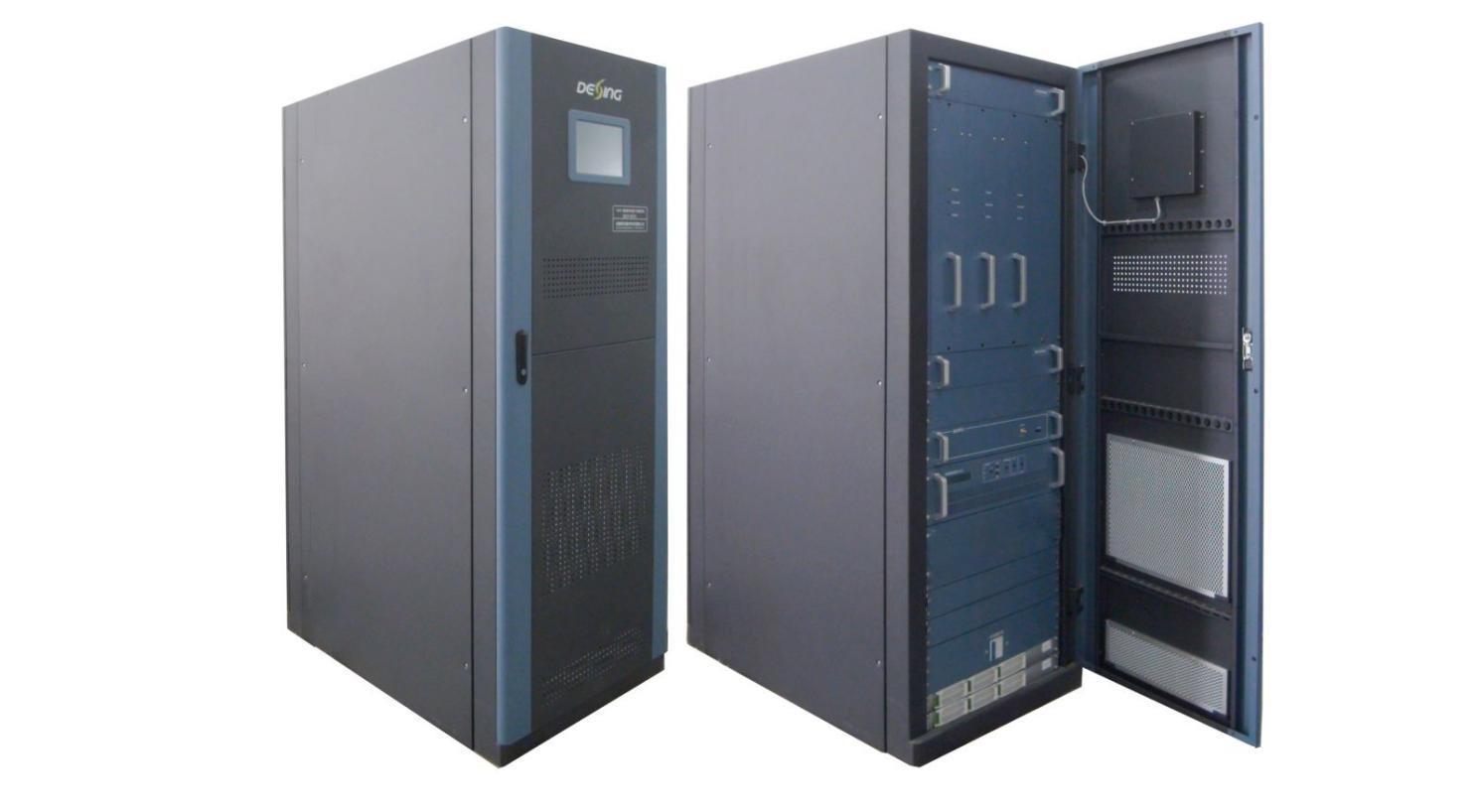

Transmetteur numérique DVB-(T) DUT-8323 (1,5-3 kW)
Contour
Le DUT-8323 est un émetteur numérique DVB-(T) professionnel développé par DEXIN, qui offre une puissance de sortie soutenue avec 1500 W/2000 W/2500 W/3000 W en option. Sa conception de structure compacte permet d'économiser considérablement de l'espace dans votre pièce.
La gamme de fréquences du DUT-8323 est comprise entre 470 MHz et 806 MHz. Cet émetteur présente une très haute linéarité et une grande fiabilité car il utilise un module amplificateur à tube LDMOS à gain élevé et à linéarité élevée. De plus, il prend en charge la fonction AGC pour maintenir une puissance de sortie soutenue.
Dexin est toujours prêt à répondre aux exigences des clients en le rendant disponible sur un support de signal de sortie ou sur plusieurs supports, s'adaptant au canal de signal et à la transmission à large bande.
Caractéristiques principales
* Unité d'amplification intelligente et modularisée, prend en charge un gain de puissance élevé et un tube LDMOS hautement linéaire
conception de module amplificateur
* Faible consommation d'énergie et conception super linéaire pour améliorer la puissance de transmission et réduire la distorsion non linéaire
* Fonction AGC avec puissance de sortie soutenue pour permettre à l'émetteur une bonne stabilité et fiabilité
* Prise en charge des systèmes MFN et SFN
* Prise en charge de la fonction de diagnostic des pannes
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
* Contrôle du panneau avant entièrement numérique, utilisation facile.
* LED sur la porte supportant l'alarme et le moniteur de signal
* Alimentation stabilisée avec une large plage de tension et un rendement élevé
* Système de refroidissement à faible consommation et à faible bruit
* Mesures de protection multiples contre la foudre, bonne protection pour l'ensemble de l'équipement.
* Fonctionnement sans personnel 24 heures sur 24, conception conviviale
* Facile à installer, apparence élégante
Spécifications techniques
Norme du système DVB-T
fréquence 470 MHz à 806 MHz
Saisir
Niveau d'entrée -20 dBm±3 dB (87 dBv±3 dB)
Perte de réflexion d'entrée ≥15 dB
Interface d'entrée 'N'
Puissance de sortie RF 1500W/2000W/2500W/3000W en option
470 MHz à 806 MHz
Sortir
Fréquence de sortie
(Pour un seul canal : tous les 8 M disponibles ; Pour le canal haut débit : 60 M consécutifs disponibles)
Impédance de sortie 50Ω
réponse en fréquence ±0,5 dB
Au niveau des épaules ≥ 36 dB à fréquence centrale IF ± 4,2 MHz
MER ≥ 33 dB
perte de réflexion de sortie ≥ 20 dB
variation de la puissance de sortie ±0,25 dB
Parasite dans la bande ≤-60 dBc
Suppression hors bande ≥ 65 dBc
Interface de sortie 1-5/8
Température de fonctionnement -20~+50℃
Température de stockage -30~+75℃
Humidité relative ＜95% (25℃sans condensation)
Paramètres généraux
Mode refroidissement ventilateur de refroidissement intérieur presse atm 86~106 kPa
alimentation électrique CA, 220 V ± 10 %/50 Hz
Besoin en salle des machines moins de poussière, pas de secousses
Dimensions (L × l × H) 1050mm×600mm×1695mm
Diagramme
du système
PS : Ce schéma est une référence pour les émetteurs de 1500 W et 2000 W. Pour les émetteurs de 2500 W et 3000 W, il y a 4 amplificateurs de puissance et 8 fournisseurs d'alimentation inclus.
Liste des principaux composants
Numéro de série
Nom du composant Spécifications Quantité Remarques
800 W 3 pièces Pour 2000W
1. Amplificateur de puissance final
800 W 4 pièces Pour 3000W 2000W et 3000W sont des puissances standard, 1500W et 2500W sont des versions personnalisées
1. Pré-excitateur 1 pièce
1. Unité de surveillance
1. Alimentation pour Amplificateur final
1 pièce Avec écran LCD sur la porte d'entrée
6 pièces Pour 1500W/2000W 8 pièces Pour 2500W/3000W
1. Filtre 1 pièce
1. Armoire 1 pièce
1. Ventilateur de refroidissement
Selon la commande. (Si plusieurs émetteurs monocanaux sont impliqués, un combinateur de puissance est nécessaire.)
1 ensemble 2 jeux (avec 1 jeu de sauvegarde) en option selon la commande ou selon les besoins Complices
1. Chargeur rigide Φ40, 2 mètres de long 1
1. Coude 3
Ces pièces sont de configuration standard. En cas d'exigences particulières, veuillez les indiquer lors de la commande.
