Fabricant de gros SK-24M Modulateur analogique 24 en 1 pour systèmes
CATV | Niveau de sortie élevé | Compatible DVB-T/ISDB-T
Vous avez des difficultés avec un câblage complexe et une qualité de signal inégale dans votre système CATV ? Le SK-24M est là pour simplifier votre configuration tout en offrant des performances inégalées. Ce châssis monté en rack 3RU intègre 24 mini-modulateurs fixes contrôlés par microprocesseur, éliminant ainsi le besoin de combinateurs externes et garantissant un signal de sortie élevé et homogène. Grâce au filtrage SAW (Surface Acoustic Wave), il atteint des rapports C/N intrabande supérieurs, ce qui le rend idéal pour les applications exigeantes de diffusion, les systèmes IPTV hôteliers et la distribution vidéo médicale. Le châssis offre un niveau de sortie impressionnant de 102 dBµV et dispose d'une sortie de châssis de 45 dBmV, garantissant une puissance de signal robuste sans amplification supplémentaire. Bénéficiant de la vaste expérience de FMUSER dans les solutions de diffusion, le SK-24M est un choix de confiance pour plus de 20 000 clients dans le monde.
• Conception modulaire 24 en 1 pour des systèmes CATV évolutifs
• Filtrage SAW pour une clarté de signal supérieure
• Niveau de sortie de 102 dBµV pour des performances robustes
• Combinateur actif intégré pour une installation simplifiée
• Compatible DVB-T/ISDB-T pour les applications mondiales

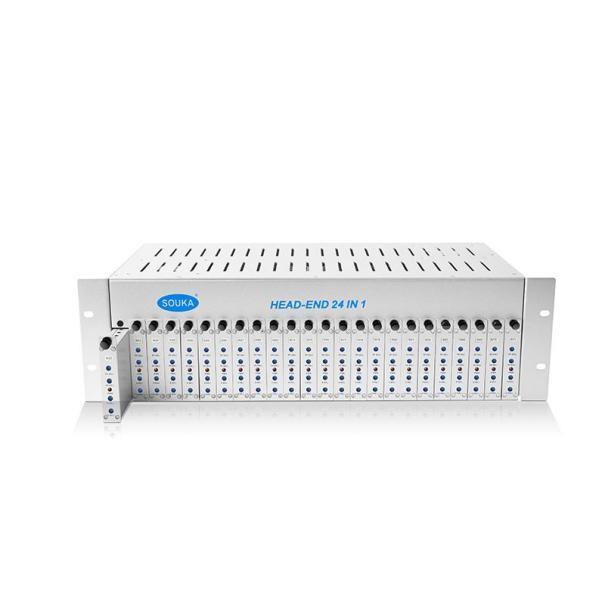

Le SK-24M est un châssis monté en rack 3RU qui permet l'installation de jusqu'à 24 mini-modulateurs fixes contrôlés par microprocesseur. Le combinateur actif intégré élimine le câblage inutile et les problèmes de connexion potentiels et garantit un niveau de sortie élevé. Tous les modulateurs analogiques sont parfaitement réglés en usine sur le canal souhaité et le décalage approprié.
SK-24M
MODULATEUR ANALOGIQUE 24 EN 1
CARACTÉRISTIQUES:
1. Alimentation à découpage pour une flexibilité d'installation et une régulation précise de la tension
2. Deux ventilateurs de refroidissement pour des performances longue durée
3. Niveau de sortie du châssis 45 dBmV, pas besoin de combinateur supplémentaire
4. Filtrage SAW (ondes acoustiques de surface) sur FI pour un rapport C/N supérieur en bande
5. Les commandes d'accès du panneau avant permettent une configuration facile

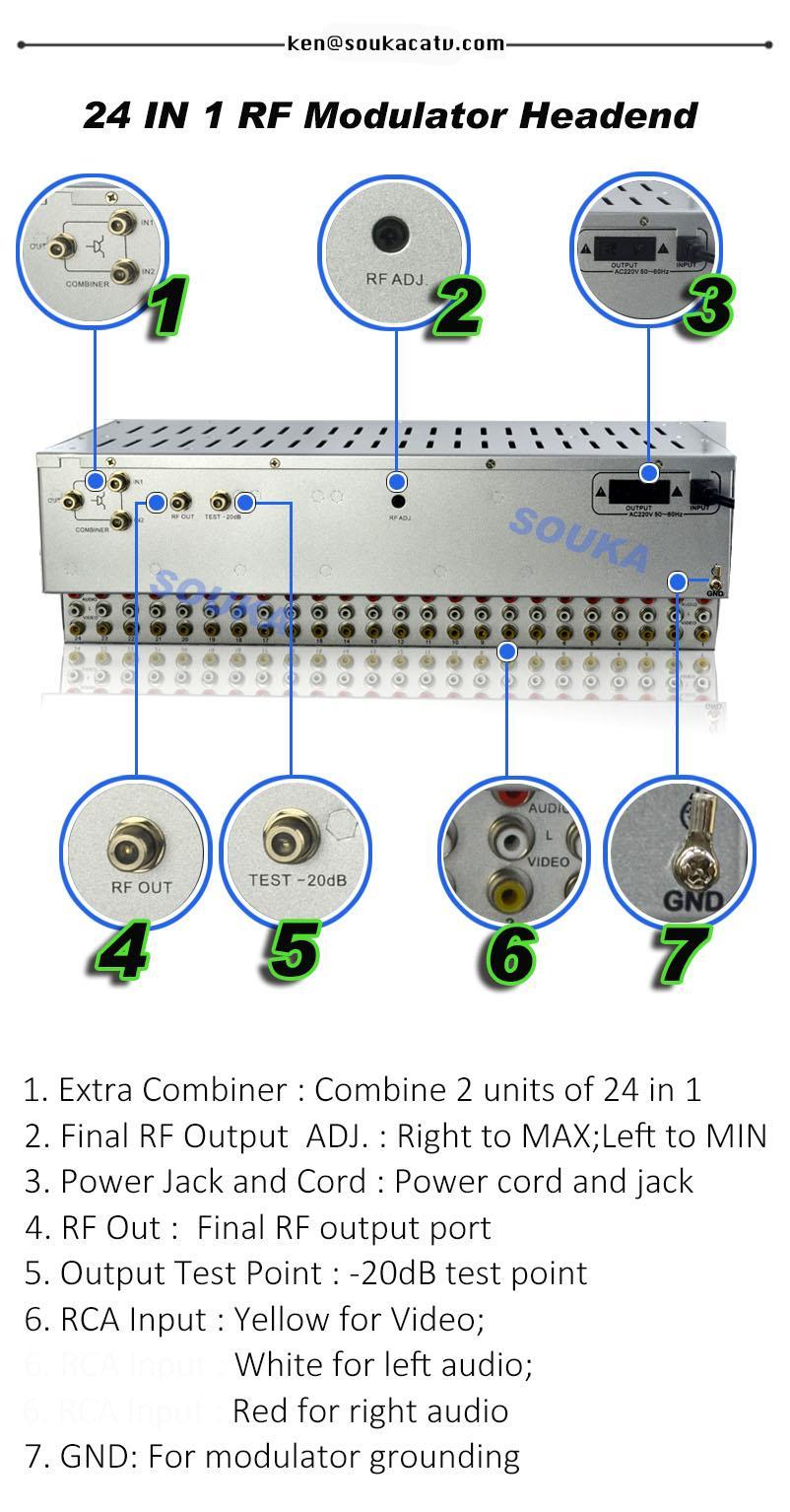

6. Le panneau arrière est doté d'une boucle de combinaison pour une connexion facile
7. Une unité contient 24 cartes modulatrices de canaux adjacents fixes
SPÉCIFICATION:
Châssis RF
Gamme de fréquences
Connecteur de sortie
Niveau de sortie
Point d'essai
Isolation port à port
45 à 860 MHz
Connecteur F
102 dBµV (adj.)
-20 dB
≥ 35 dB
GÉNÉRAL
Perte de retour ≥ 12 dB
Gagner + 4 dB
Capacité du modulateur 16
Plage de tension d'entrée 110V ou 220V
Ventilateur de refroidissement 2
Consommation 70 W (pleine charge)
Dimension 42 * 13 * 20 cm
Poids net 10 kg (entièrement chargé)
Poids à l'expédition
Carte modulatrice
RF
3,7 kg (châssis uniquement) 11 kg (entièrement chargé)
Taille du carton 53 * 30 * 24 cm
Fréquence de sortie 45 à 860 MHz
Niveau de sortie 95 dBµV (adj.)
Connecteur de sortie Connecteur F
Rapport A/V -11 ~ -18 dB (Adj.)
Stabilité de fréquence ± 5 kHz
Niveau d'entrée vidéo 0,6-1,5 Vp-p (modulation à 87,5 %)
Connecteur d'entrée vidéo RCA jaune
Niveau d'entrée audio 1 Vp-p (dév. 25 kHz)
Connecteur d'entrée audio RCA blanc et rouge (MONO)
GÉNÉRAL Tension 5 V CC
