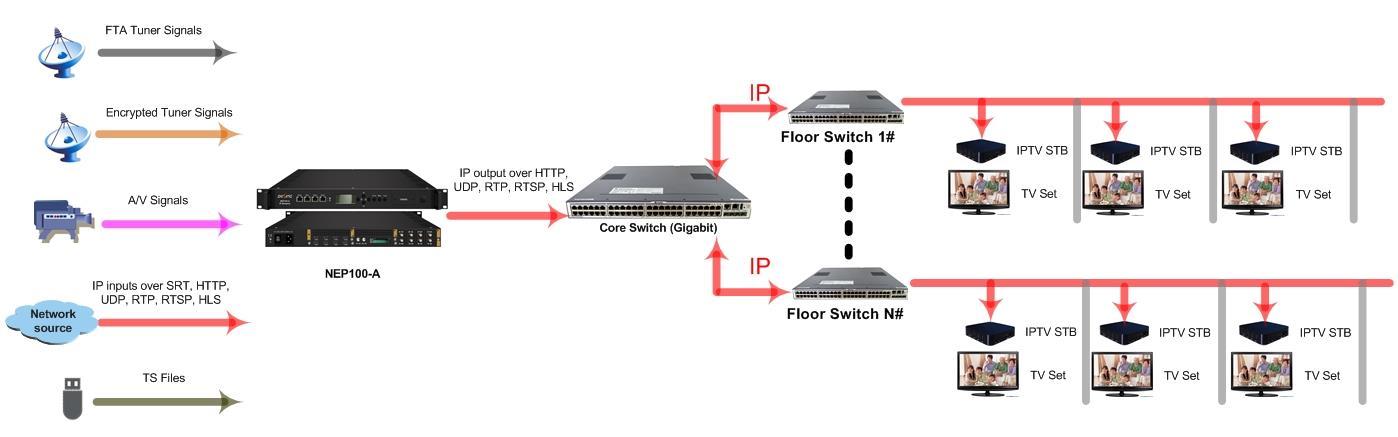

Exemple d'application : Système IPTV en tant que serveur

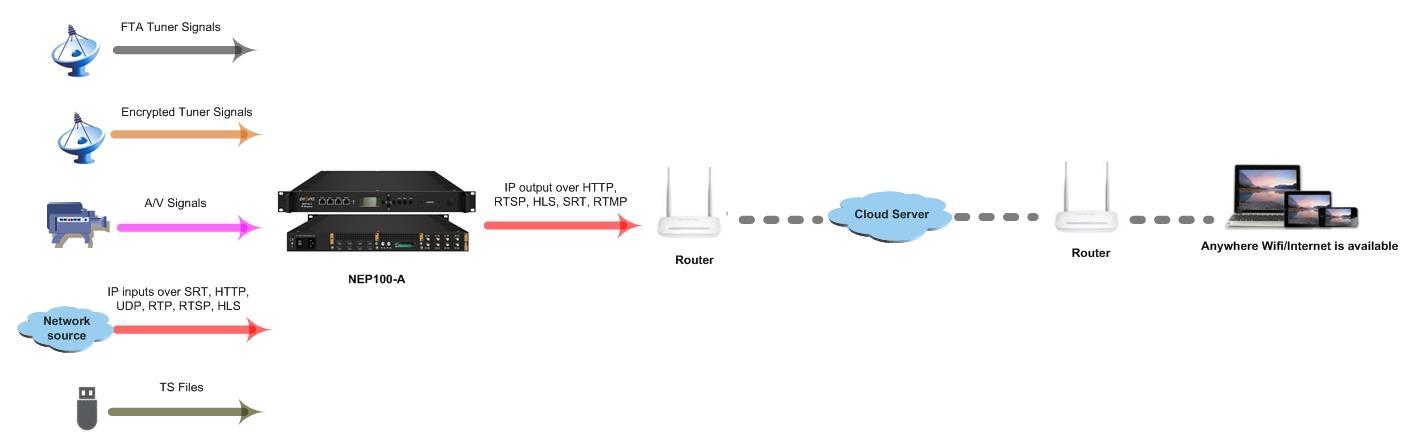

Conversion de protocole en tant que streamer
Contour

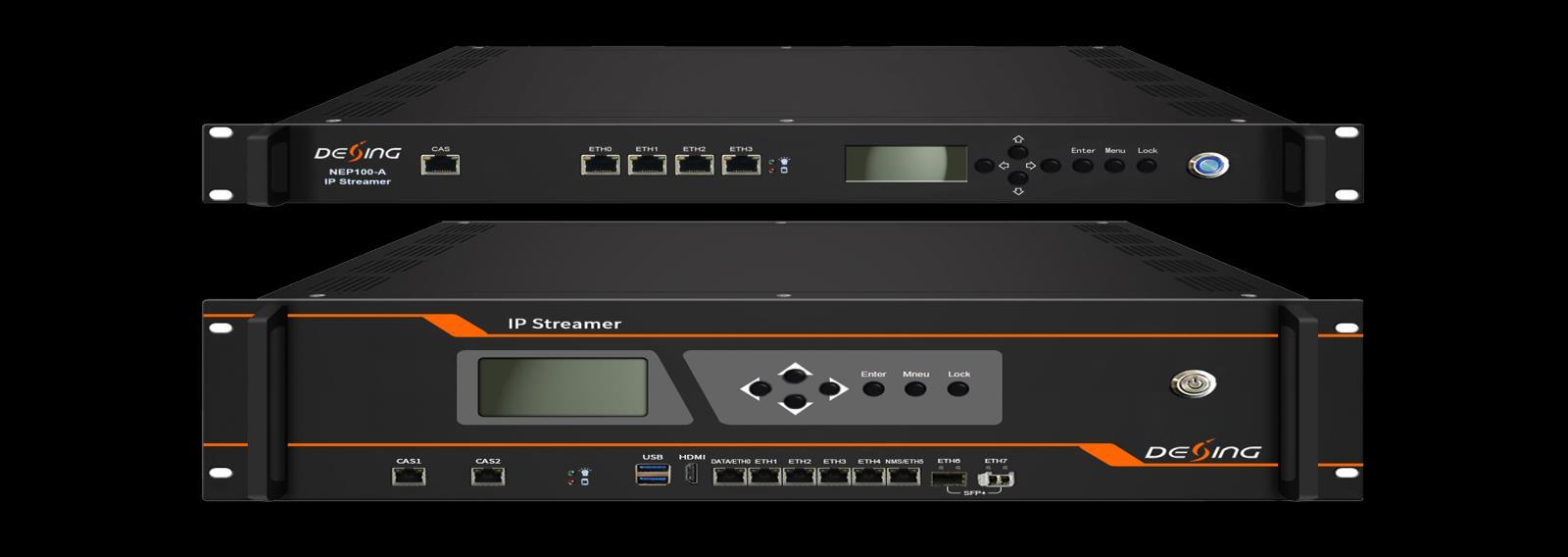

Le NEP100-A est un appareil 1U (ou 3U) modulaire et flexible doté des fonctionnalités d'encodeur/récepteur, de passerelle IP et de serveur IPTV pour l'application de conversion de protocole et l'application de système IPTV. Il prend en charge jusqu'à 3 (ou 6) cartes de diffusion enfichables intégrées, telles qu'une carte d'encodeur et une carte tuner pour recevoir les signaux HDMI et les signaux tuner, etc. Il peut également convertir les flux IP d'entrée des modules intégrés et des ports Ethernet via les protocoles SRT, HTTP, UDP, RTP, RTSP, HLS et les fichiers TS en flux IP de sortie via les protocoles SRT, HTTP, UDP, RTP, RTSP, HLS et RTMP. Il est également intégré au logiciel de gestion IPTV Dexin et aux cartes Streamer pour le rendre idéal dans un système IPTV, tel qu'un hôtel, un hôpital et une communauté.
Caractéristiques principales
* Encodeur/Récepteur, passerelle IP et serveur IPTV dans un seul appareil
* 2 interfaces graphiques Web distinctes, une pour les cartes et la passerelle, l'autre pour le serveur IPTV
* Prise en charge du téléchargement de fichiers TS directement dans l'interface graphique Web pour diffuser vos propres chaînes
* Prise en charge de la fonction inter-coupe d'un programme en direct, d'un fichier TS et d'une image
* Prise en charge de la fonction anti-gigue IP pour les flux IP externes
* Prise en charge du téléchargement de Dexin IPTV APK directement dans l'interface graphique Web
* Contrôle de mot de passe à plusieurs niveaux pour la sécurité de votre système
* Bouton LCD/clé pour la vérification des paramètres réseau
* Conception modulaire, max 3 (ou 6) cartes intégrées, une option flexible selon l'application réelle

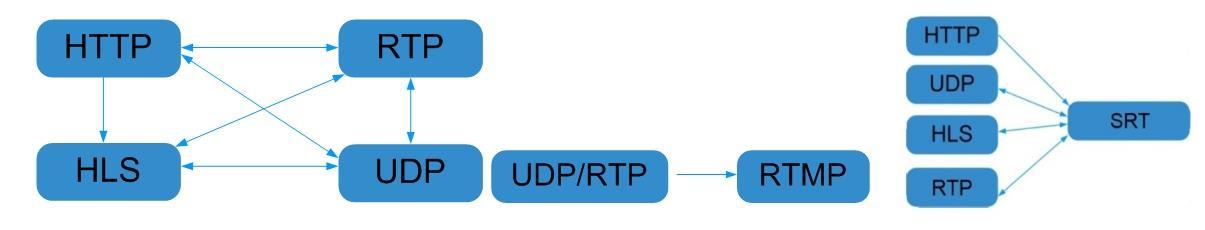

Conversion de protocole IP (exemple)
Caractéristiques
Entrées IP via ETH 1 et 2, ports GE sur SRT, HTTP, UDP (SPTS), RTP (SPTS), RTSP (sur UDP, charge utile : mpeg TS) et HLS
Pour le modèle 1U
Entrées IP via ETH 1 à 4 ports GE et 6 à 7 ports
Saisir
SFP+ sur SRT, HTTP, UDP (SPTS), RTP (SPTS), RTSP (sur UDP, charge utile : mpeg TS) et HLS
Pour le modèle 3U
Téléchargement de fichiers TS via la gestion Web
Carte encodeur et carte tuner, etc. (veuillez vous référer aux spécifications détaillées de la carte ci-dessous)
Sortie IP
Sorties IP via ETH0, port GE sur SRT, HTTP (Unicast), UDP (SPTS, Multicast), RTP, RTSP, HLS et RTMP (la source du programme doit être un codage H.264 et AAC)
Temps de changement de canal avec DEXIN' STB : HTTP (1-3 s), HLS (0,4-0,7 s)
Il est étroitement lié au débit binaire du programme et au type de protocole, etc. pour le nombre maximal de programmes impliqués dans la conversion de protocole, et l'application réelle prévaudra avec une utilisation maximale du processeur à 80 % (veuillez vous référer aux données de test pour référence à la fin de la spécification).
Système
Il est étroitement lié au débit binaire du programme et au type de protocole, etc. pour le nombre maximal de terminaux abordables dans l'application IPTV du STB/Android TV installé avec Dexin IPTV APK, et l'application réelle prévaudra avec une utilisation maximale du processeur à 80 % (veuillez vous référer aux données de test pour référence à la fin de la spécification)
Fonctionnalités IPTV : chaîne en direct, VOD, introduction de l'hôtel, restauration, service de l'hôtel, introduction du paysage, APPS, ajout de légendes défilantes, mots de bienvenue, images, publicité, vidéo, musique, etc. (les fonctionnalités ne s'appliquent qu'à l'application de sortie IP dans le STB/Android TV installé avec Dexin IPTV APK)
Démission (L x l x H)
Général
Gestion

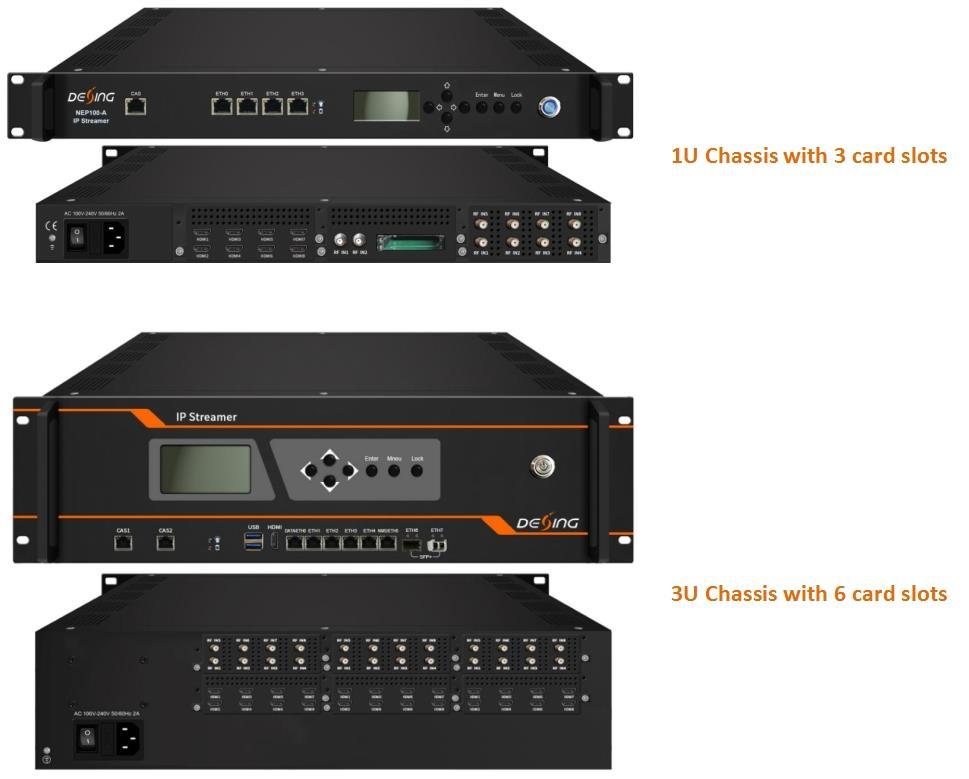

482 mm × 464 mm × 44 mm (modèle 1U)
482 mm × 493 mm × 133 mm (modèle 3U)
2 interfaces graphiques Web distinctes (une pour les cartes et la passerelle, l'autre pour le serveur
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Température
Contact : Tomleequan E-mail :
Alimentation électrique
IPTV) via ETH3 (modèle 3U via ETH5)
0~45℃ (fonctionnement), -20~80℃ (stockage)
CA 100 V ± 10 %, 50/60 Hz ou CA 220 V ± 10 %, 50/60 Hz
Spécifications des cartes disponibles (plus de cartes disponibles ultérieurement pour le développement)

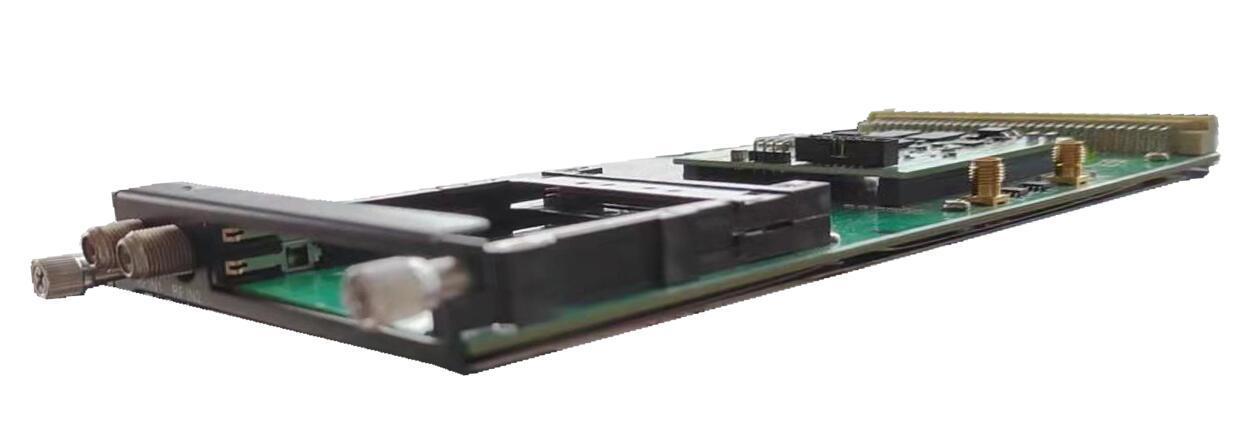

Carte de décryptage à 2 tuners DX902A
Diffusé en :
2 entrées tuner, type F, Diffuser :
Sortie 16 SPTS sur UDP/RTP
DVB-CI :
2 emplacements d'interface commune indépendants
Standard:
DVB-S/S2/S2X;
DVB-S
Fréquence d'entrée : 950-2150 MHz
Débit de symboles : QPSK 1 à 45 Msps
Intensité du signal : -65~ -25 dBm
Démodulation FEC : 1/2, 2/3, 3/4, 5/6, 7/8
DVB-S2
Fréquence d'entrée : 950-2150 MHz
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Débit de symboles : QPSK/8PSK 1~45Msps
16APSK 1 à 45 Msps
32APSK1~32 Msps
Démodulation FEC : 1/2, 2/3, 3/4, 5/6, 7/8, 4/5, 5/6, 8/9, 9/10
DVB-S2X
Fréquence d'entrée : 950-2150 MHz
Débit de symboles : QPSK/8PSK/16APSK 0,5~45 Msps ; 8APSK/32APSK : 0,5 à 40 Méch./s
Démodulation FEC :
QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18
8APSK : 5/9 L, 26/45 L
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10,1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK : 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
Prise en charge de la fonction Diseqc
Multiplexage :
Remappage PID maximal : 256 PID de sortie
Fonction : remappage PID (automatiquement ou manuellement), réglage PCR précis, génération automatique du tableau PSI/SI
Décryptage :
CAM/CI Quantité : 2
Mode BISS : Mode 1, Mode E ; 32 touches BISS
Carte de décryptage 4 fréquences DX942A
Diffusé en :
Entrée 4 fréquences (chaque RF dans l'interface pour un verrouillage à 2 fréquences), type F, Diffuser :
Sortie 16 SPTS sur UDP/RTP
DVB-C2:
2 emplacements d'interface commune indépendants
Norme : DVB-C (J.83 A/C)/J.83B/ DVB-T/DVB-T2/ISDB-T commutable
Norme : DVB-C (J.83 A/C) ; J.83B
Fréquence d'entrée : 60 MHz à 890 MHz
Débit de symboles : 1 000 à 9 000 Ksps
Constellation : 16/32/64/128/256 QAM ; 64/256 QAM pour J.83B
Norme : DVB-T/T2
Fréquence : 60 MHz à 890 MHz
Bande passante : 5/6/7/8M de bande passante
PLP pris en charge pour DVB-T2
Norme : ISDB-T
Fréquence d'entrée : 60-890 MHz
Multiplexage :
Remappage PID maximal : 256 PID de sortie
Fonction : remappage PID (automatiquement ou manuellement), génération automatique du tableau PSI/SI
Décryptage :
CAM/CI Quantité : 2
Mode BISS : Mode 1, Mode E ; 32 touches BISS

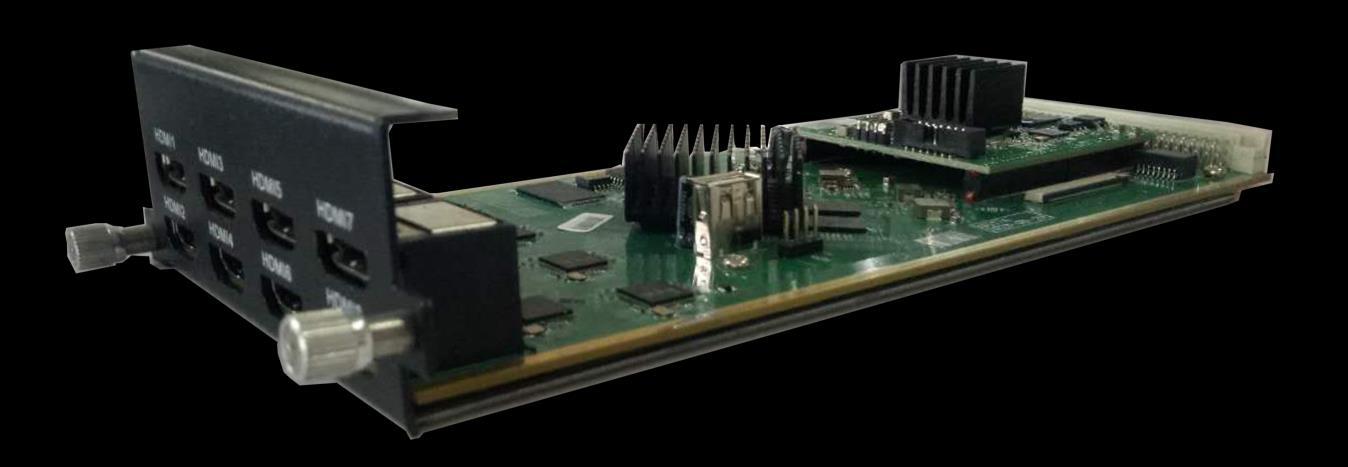

Carte d'encodage HDMI DX228S 8
Entrée : 8*HDMI (4 HDMI sont disponibles)
Sortie : 8*SPTS (4 SPTS si 4 HDMI) sortie sur UDP/RTP/RTSP, Unicast/Multicast Encodage vidéo :
Format vidéo : MPEG-4 AVC/H.264
Résolution d'entrée : 1920×1080_60P, 1920×1080_60i, 1920×1080_50P, 1920×1080_50i,1280×720_60P, 1280×720_50P, 720×576_50i, 720×480_60i,
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Résolution de sortie : 1920×1080_30P, 1920×1080_25P, 1280×720_30P, 1280×720_25P, 720×576_25P,720×480_30P,
Structure GOP : IP…P (ajustement de trame P, sans trame B)
Débit binaire vidéo : 1 Mbps à 13 Mbps par canal
Contrôle de débit : CBR/VBR
Codage audio :
Format audio : MPEG1 Layer II, LC-AAC, HE-AAC et AC3 Pass through, prise en charge du réglage du gain audio
Taux d'échantillonnage : 48 KHz
Débit binaire audio :
MPEG-1 Couche 2 : 48/56/64/80/96/112/128/160/192/224/256/320/384 kbit/s
LC-AAC : 48/56/64/80/96/112/128/160/192/224/256/320/384 kbit/s
HE-AAC : 48/56/64/80/96/112/128 kbit/s
Logo de support, légende, insertion de code QR
Carte d'encodage HDMI DX228S-V2 8
Entrée : 8*HDMI (4 HDMI sont disponibles)
Sortie : 8*SPTS (4 SPTS si 4 HDMI) sortie sur UDP/RTP/RTSP, Unicast/Multicast
Encodage vidéo :
Format vidéo : HEVC/H.265, MPEG-4 AVC/H.264
Résolution d'entrée : 1920×1080_60P, 1920×1080_60i, 1920×1080_50P, 1920×1080_50i,1280×720_60P, 1280×720_50P, 720×576_50i, 720×480_60i,
Résolution de sortie : 1920×1080_30P, 1920×1080_25P, 1280×720_30P, 1280×720_25P, 720×576_25P,720×480_30P,
Structure GOP : IP…P (ajustement de trame P, sans trame B)
Débit binaire vidéo : 1 Mbps à 13 Mbps par canal
Contrôle de débit : CBR/VBR
Codage audio :
Format audio : MPEG1 Layer II, LC-AAC, HE-AAC et AC3 Pass through, prise en charge du réglage du gain audio
Taux d'échantillonnage : 48 KHz
Débit binaire audio : MPEG-1 Couche 2 : 48/56/64/80/96/112/128/160/192/224/256/320/384 kbit/s
LC-AAC : 48/56/64/80/96/112/128/160/192/224/256/320/384 kbit/s
HE-AAC : 48/56/64/80/96/112/128 kbit/s
Logo de support, légende, insertion de code QR

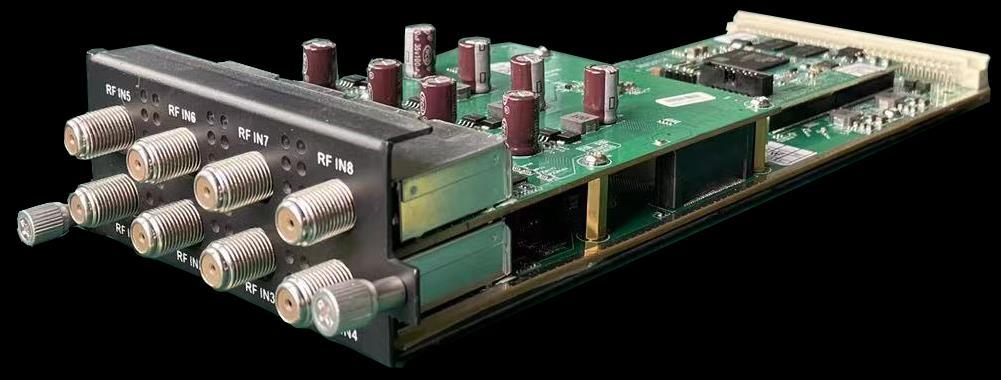

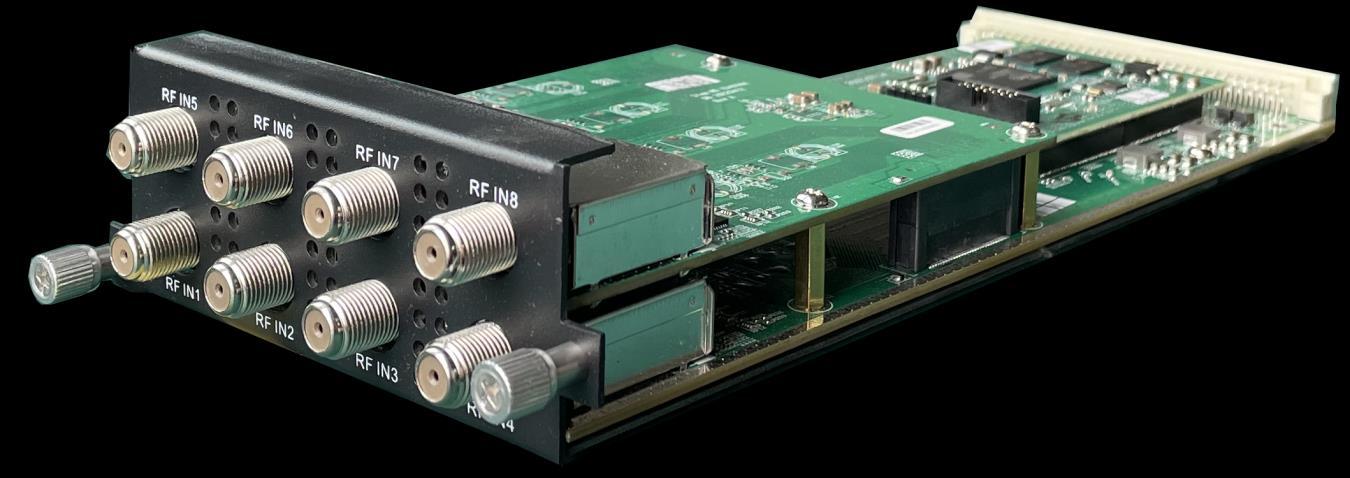

Carte tuner DVB-S/S2/S2X 8 canaux FTA DX908
Streaming dans : 8 entrées tuner, type F,
Flux sortant : 512 SPTS en sortie sur UDP/RTP/RTSP, Unicast/Multicast
Entrée tuner : DVB-S/S2/S2X
Débit de symboles : QPSK/8PSK/16APSK 0,5 à 45 Msps ; 8APSK/32APSK : 0,5 à 40 Msps
Fréquence d'entrée : 950-2150 MHz
Constellation DVB-S : QPSK
Démodulation FEC : 1/2, 2/3, 3/4, 5/6, 7/8
Constellation DVB-S2 : QPSK/8PSK/16APSK/32APSK
Démodulation FEC :
QPSK : 1/2, 2/3, 3/4, 5/6, 3/5, 4/5, 8/9, 9/10
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK : 3/4, 4/5, 5/6, 8/9, 9/10
Constellation DVB-S2X : QPSK/8PSK/8APSK/16APSK/32APSK
Démodulation FEC :
QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18
8APSK : 5/9 L, 26/45 L
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10,1/2-L, 8/15-L, 5/9-L, 26/45, 3/ 5, 3/5 L, 28/45, 23/36, 2/3 L, 25/36, 13/18, 7/9, 77/90
32APSK : 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9, 9/10
Prise en charge de la fonction Diseqc
Multiplexage :
Remappage PID maximal : 256 PID de sortie
Fonction : remappage PID (automatiquement ou manuellement), réglage PCR précis, génération automatique du tableau PSI/SI
Décryptage :
Mode BISS : Mode 1, Mode E ; jusqu'à 120 Mbps, 32 clés BISS
Carte tuner multimode DX928 8 FTA DVB-C/T/T2/ISDB-T
Streaming dans : 8 entrées tuner, type F
Flux sortant : 512 SPTS en sortie sur UDP/RTP/RTSP, Unicast/Multicast
Entrée tuner : DVB-C (J.83 A/C)/J.83B/ DVB-T/DVB-T2/ISDB-T commutable
Norme : DVB-C (J.83 A/C) ; J.83B
Fréquence d'entrée : 60 MHz à 890 MHz
Débit de symboles : 1 000 à 9 000 Ksps
Constellation : 16/32/64/128/256 QAM ; 64/256 QAM pour J.83B
Norme : DVB-T/T2
Fréquence : 60 MHz à 890 MHz
Bande passante : 5/6/7/8M de bande passante
Indice PLP : 0 à 255 pour DVB-T2
Norme : ISDB-T
Fréquence d'entrée : 60-890 MHz
: Tomleequan E-mail :
Multiplexage :
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Remappage PID maximal : 256 PID de sortie
Fonction : remappage PID (automatiquement ou manuellement), génération automatique du tableau PSI/SI
Décryptage :
Mode BISS : Mode 1, Mode E ; jusqu'à 120 Mbps, 32 clés BISS
Données de test pour référence (modèle 1U :
Conversion de protocole Programmes Débit binaire
Données de test pour référence (modèle 3U) :
Conversion de protocole Programmes Débit binaire
